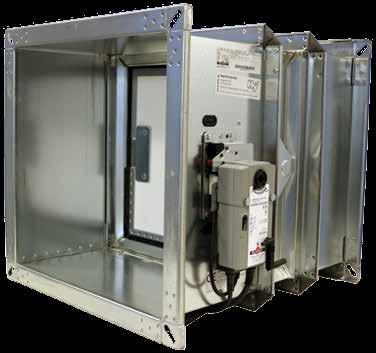

1 FIRE SAFETY AIR ANAGEENT FIRE DAPERS FK120/FK90 PALOPELTI» ASENNUS-, KÄYTTÖ- JA HUOLTO-OHJE

2 ZU CLOSED AUF OPEN 2 FK120/FK90 Palopelti Asennus-, käyttö- ja huolto-ohje SISÄLLYSLUETTELO KÄYTTÖ JA HUOLTO... 3 PALOPELLIN ASENNUS KIVIAINEISIIN RAKENNUSOSIIN (SEINÄT TAI VÄLIPOHJAT), JOIDEN PALOLUOKKA ON EI 30 / EI 60 / EI 90 / EI 120, PELLIN PITUUS 500 TAI ASENNUSKEHYS ER2:LLA VARUSTETUN LYHYEN PALOPELLIN (355 ) ASENNUS KIVIAINEISIIN RAKENNUSOSIIN (SEINÄT TAI VÄLIPOHJAT), JOIDEN PALOLUOKKA ON EI 30 / EI 60 /EI ASENNUSKEHYS ER1:LLÄ VARUSTETUN PALOPELLIN ASENNUS RAKENNUSOSIIN, JOIDEN ATERIAALINA ON KIPSI TAI VASTAAVA, RAKENNUSOSAN PALOLUOKKA EI 60 / EI 90, PELLIN PITUUS 500 TAI PALOPELLIN ASENNUS ILAN KEHYSTÄ RAKENNUSOSIIN, JOIDEN ATERIAALINA ON KIPSI TAI VASTAAVA, RAKENNUSOSAN PALOLUOKKA EI 60 / EI 90, PELLIN PITUUS 500 TAI ASENNUSKEHYS ER3:LLA VARUSTETUN LYHYEN PALOPELLIN (355 ) ASENNUS RAKENNUSOSIIN, JOIDEN ATERIAALINA ON KIPSI TAI VASTAAVA, RAKENNUSOSAN PALOLUOKKA EI 60 / EI IKROKYTKIN - KYTKENTÄKAAVIO SULAKKEEN VAIHTO-OHJEET...14 Huom! Asennusohjeiden kuvissa olevat palopellit ovat moottorimallisia. Ohjeet pätevätkuitenkin myös sellaisenaan sulakemallin palopelleille. WILDEBOER E-ZU / E-CLOSED HANDAUSL SUNG ANUAL TRIGGER E-AUF / E-OPEN WILDEBOER BAUTEILE GBH ARKER WEG WEENER Tel.: 04951/950-0 Fax E-ail: info@wildeboer.de oottorimalli Sulakemalli

3 Asennus-, käyttö- ja huolto-ohje FK120/FK90 Palopelti 3 KÄYTTÖ JA HUOLTO KÄYTTÖ Tekniset tiedot ja toiminta, katso erillinen tuote-esite. CE-merkintä edellyttää palopellin toimivan lämpötilaan perustuvan laukaisumekanismin avulla. Palopelti voidaan toimittaa joko mekaanisella sulakkeella tai toimilaitemoottorilla. oottorimalliin voidaan liittää lisäksi savunilmaisuun perustuva laukaisumekanismi. Tällöin palopelti kannattaa kytkeä Fläkt Woodsin toimittamaan palopeltien ohjaus- ja valvontajärjestelmään FICO. Valvontajärjestelmällä voidaan suorittaa myös palopeltien käytönaikainen automaattinen toiminnantestaus. TOIINNAN TESTAUS Sulakemalli: Paina punaisesta testausvivusta kunnes jousi sulkee palopellin läpän. Varo kääntyvää virityskahvaa! Käännä virityskahvasta läppä takaisin auki asentoon kunnes lukitussalpa naksahtaa. Toiminnan testausväli tulee määritellä rakkennuskohtaisesti kuitenkin siten, että toiminta testataan vähintään kuuden kuukauden välein (EN 15650, 8.3). oottorimalli: oottorimallin testaus voidaan suorittaa katkaisemalla virran syöttö moottoriin liitetyn lämpölaukaisijan keinuvivusta. Tällöin läpän tulee sulkeutua jousivoiman avulla. Testaus voidaan suorittaa myös FICO ohjaus- ja valvontajärjestelmistä joko manuaalisesti tai automaattisesti. oottorimallin testaus suositellaan tehtäväksi 48 h välein. HUOLTO Suorita seuraavat toimenpiteet määräaikaisen huollon tai mahdollisen vian yhteydessä: Tarkista, ettei palopellin vaippa ole vaurioitunut eikä mikään haittaa läpän liikettä. Tarkista toimilaitteen kiinnitys palopellin vaippaan ja akseliin. Tarkista, että sulkupelti ja tiivisteet ovat ehjiä. Tarkista, että palopellin läppä on täysin auki asennossa normaalikäyttötilassa. Tarkista, että palopellin läppä sulkeutuu ja avautuu esteettömästi. VAROITUS! Älä koskaan työnnä käsiäsi pellin sisään sen sulkeutuessa. PUHDISTUS Puhdista palopelti pölynimurilla. Vältä kemiallisia puhdistusaineita. VARAOSAT Toimilaite, katso tyyppimerkintä toimilaitteesta. VALISTAJA Wildeboer Bauteile GmbH

4 4 FK120/FK90 Palopelti Asennus-, käyttö- ja huolto-ohje PALOPELLIN ASENNUS KIVIAINEISIIN RAKENNUSOSIIN (SEINÄT TAI VÄLIPOHJAT), JOIDEN PALO- LUOKKA ON EI 30 / EI 60 / EI 90 / EI 120, PELLIN PITUUS 500 TAI Aseta palopelti asennusaukkoon siten, että sulkupelti tulee rakennusosan keskelle. 3. Pellin akseli voi olla vaakasuorassa tai pystysuorassa. 4. Suorita jälkivalu koko rakenneosan paksuudelta siten, että rako s (KUVA 2) täyttyy kokonaan. Suorita jälkivalu käyttäen palamatonta kivipohjaista ja hienojakoista kipsi-tai betonimassaa. Suojaa tuote jälkivalun ajaksi. 5. Tarkista, että palopelti toimii ja sulkupeli liikkuu. Puhdista pelti tarvittaessa. Peitä aukot muovilla, kunnes kanavat liitetään peltiin. min 100 mm 6. Sulakemallin viritys: Käännä virityskahvasta läppää aukiasentoon kunnes lukitussalpa naksahtaa. Voit testata tämän jälkeen pellin sulkeutumista painamalla punaisesta testausvivusta. KUVA 1. Kiviaineinen rakennusosa pellin pituus 500 mm tai 400 mm 1. Rakennusosan asennusaukon koko tulee vähintään olla: bxh = (B+80mm) x (H+80mm), katso KUVA oottorimallin testaus voidaan suorittaa jännitteettömänä mukana toimitettavalla kuusioavaimella ja jännitteellisenä lämpölaukaisijan katkaisijasta. Huom! Jos avaat pellin kuusioavaimella, muista vapauttaa pelti takaisin kiinni-asentoon ennen virran kytkemistä. 8. Liitä kanavat peltiin suunnittelijan tai valmistajan ohjeiden mukaan. Palopellissä on aina laippaliitäntä. 9. Palopellin kiinnityksen kantavuuden on vastattava vähintään lävistetyn rakennusosan paloluokkaa (esim. R 60 lävistetyn rakennusosan paloluokan ollessa EI 60). 10. ikäli palopeltiä käytetään siirtoilma- tai päätelaitteena, siihen on asennettava suojaverkko. Suojaverkon ja avoinna olevan sulkupellin välisen etäisyyden on oltava vähintään 30 mm. Iso kokoisissa palopelleissä pellin ja suojaverkon väliin on asennettava jatko-osa. EI 60 EI 120 W min 100 mm seinä tai välipohja W min 100 mm seinä W min 115 mm välipohja KUVA 2. Asennusaukon koko

5 Asennus-, käyttö- ja huolto-ohje FK120/FK90 Palopelti ahdollisen sähköasennuksen saa suorittaa ainoastaan koulutettu asentaja erillisten piirustusten ja kytkentäkaavion mukaan. Peltimoottoreiden kytkentä kaavio KUVASSA 3. Virransyöttö ~ T AC 230 V AC 24 V DC 24 V Tilatiedot rajakytkimistä 1 2 S1 S2 S3 S4 S5 S6 < 5 < 80 Lämpölaukaisu (T) Tf1 Tf2 Tf3 LED KUVA 3. Peltimoottorin kytkentäkaavio KUVA 4. Kaksi peltiä kiinni toisissaan

6 6 FK120/FK90 Palopelti Asennus-, käyttö- ja huolto-ohje ASENNUSKEHYS ER2:LLA VARUSTETUN LYHYEN PALOPELLIN (355 ) ASENNUS KIVIAINEISIIN RAKENNUSOSIIN (SEINÄT TAI VÄLIPOHJAT), JOIDEN PALOLUOKKA ON EI 30 / EI 60 /EI oottorimallin testaus voidaan suorittaa jännitteettömänä mukana toimitettavalla kuusioavaimella ja jännitteellisenä lämpölaukaisijan katkaisijasta. Huom! Jos avaat pellin kuusioavaimella, muista vapauttaa pelti takaisin kiinni-asentoon ennen virran kytkemistä. 9. Liitä kanavat peltiin suunnittelijan tai valmistajan ohjeiden mukaan. Palopellissä on aina laippaliitäntä. 10. Palopellin kiinnityksen kantavuuden on vastattava vähintään lävistetyn rakennusosan paloluokkaa (esim. R 60 lävistetyn rakennusosan paloluokan ollessa EI 60). min 100 mm ER2 11. ikäli palopeltiä käytetään siirtoilma- tai päätelaitteena, siihen on asennettava suojaverkko. Suojaverkon ja avoinna olevan sulkupellin välisen etäisyyden on oltava vähintään 30 mm. Iso kokoisissa palopelleissä pellin ja suojaverkon väliin on asennettava jatko-osa. KUVA 5. Lyhyt palopelti (355 mm) teräksisellä asennuskehyksellä ER2 1. Asenna ensiksi asennuskehys ER2 osastoivaan rakenteeseeen. Huomioi, että kehyksen leveämpi laippa tulee olla palopellin puolella. Varmista, että kehys asennetaan oikeaan asentoon siten, että palopellin toimilaitteet tulevat suunnitelman mukaiselle puolelle. 2. Rakennusosan sennusaukon koko tulee vähintään olla: bxh = (B+80mm) x (H+80mm). 3. Keskitä kehys ER2 asennusaukkoon. 12. ahdollisen sähköasennuksen saa suorittaa ainoastaan koulutettu asentaja erillisten piirustusten ja kytkentäkaavion mukaan. Peltimoottoreiden kytkentä kaavio KUVASSA 6. Virransyöttö ~ T 1 2 AC 230 V AC 24 V DC 24 V Tilatiedot rajakytkimistä S1 S2 S3 S4 S5 S6 4. Suorita jälkivalu koko rakenneosan paksuudelta. Käytä jälkivalussa palamatonta kivipohjaista ja hienojakoista kipsi-tai betonimassaa. Suojaa tuote jälkivalun ajaksi. < 5 < Työnnä palopelti kehyksen sisään ja kiinnitä pelti mukana toimitettavilla kiinnityslevyillä ja pulteilla. Tf1 Tf2 Tf3 LED Lämpölaukaisu (T) 6. Tarkista, että palopelti toimii ja sulkupeli liikkuu. Puhdista pelti tarvittaessa. Peitä aukot muovilla, kunnes kanavat liitetään peltiin. KUVA 6. Peltimoottorin kytkentäkaavio 7. Sulakemallin viritys: Käännä virityskahvasta läppää aukiasentoon kunnes lukitussalpa naksahtaa. Voit testata tämän jälkeen pellin sulkeutumista painamalla punaisesta testausvivusta.

7 Asennus-, käyttö- ja huolto-ohje FK120/FK90 Palopelti 7 ASENNUSKEHYS ER1:LLÄ VARUSTETUN PALOPELLIN ASENNUS RAKENNUSOSIIN, JOIDEN ATE- RIAALINA ON KIPSI TAI VASTAAVA, RAKENNUSOSAN PALOLUOKKA EI 60 / EI 90, PELLIN PITUUS 500 TAI Rakennusosan asennusaukon koko tulee mitoittaa ER1 ulkomittojen mukaan, jotka ovat: (B + 78 mm) x (H + 78 mm). Kiinnitä asennusaukon ympärille jäykisteprofiilit KUVA 7 mukaisesti. Pellin akseli voi olla vaaka- tai pystysuorassa. 2. Seinälevyt tulee kiinnittää riittävän pitkillä ruuveilla (min Ø 3.5 mm) seinän jäykiste profiileihin enintään 200 mm välein (KUVA 8). Kiinnikkeet ER1 Seinän paksuudet W 120 mm. KUVA 7. Asennuskehys ER1:llä varustetun palopellin kiinnitys Kiinnikkeet 5. Tarkista, että palopelti toimii ja sulkupeli liikkuu. Puhdista pelti tarvittaessa. Peitä aukot muovilla, kunnes kanavat liitetään peltiin. 6. Sulakemallin viritys: Käännä virityskahvasta läppää aukiasentoon kunnes lukitussalpa naksahtaa. Voit testata tämän jälkeen pellin sulkeutumista painamalla punaisesta testausvivusta. Seinän paksuus W 120 mm KUVA 8. Asennusaukon rakenne Seinän paksuudet W 120 mm. 3. Kiinnitä muotoon työstetty kehys ER1 mukana toimitettavilla ruuveilla pellin keskiosaan. 4. Asenna palopelti asennusaukkoon mukana toimitettavien kiinnityslevyjen ja ruuvien avulla (KUVA 8.). 7. oottorimallin testaus voidaan suorittaa jännitteettömänä mukana toimitettavalla kuusioavaimella ja jännitteellisenä lämpölaukaisijan katkaisijasta. Huom! Jos avaat pellin kuusioavaimella, muista vapauttaa pelti takaisin kiinni-asentoon ennen virran kytkemistä. 8. Liitä kanavat peltiin suunnittelijan tai valmistajan ohjeiden mukaan. Palopellissä on aina laippaliitäntä. 9. Palopellin kiinnityksen kantavuuden on vastattava vähintään lävistetyn rakennusosan paloluokkaa (esim. R 60 lävistetyn rakennusosan paloluokan ollessa EI 60).

8 8 FK120/FK90 Palopelti Asennus-, käyttö- ja huolto-ohje 10. ikäli palopeltiä käytetään siirtoilma- tai päätelaitteena, siihen on asennettava suojaverkko. Suojaverkon ja avoinna olevan sulkupellin välisen etäisyyden on oltava vähintään 30 mm. Iso kokoisissa palopelleissä pellin ja suojaverkon väliin on asennettava jatko-osa. 11. ahdollisen sähköasennuksen saa suorittaa ainoastaan koulutettu asentaja erillisten piirustusten ja kytkentäkaavion mukaan. Peltimoottoreiden kytkentä kaavio KUVASSA 9. Virransyöttö ~ T AC 230 V AC 24 V DC 24 V KUVA 10. Kaksi peltiä ER1 kehyksellä kiinni toisissaan Tilatiedot rajakytkimistä 1 2 S1 S2 S3 S4 S5 S6 < 5 < 80 Lämpölaukaisu (T) Tf1 Tf2 Tf3 LED KUVA 9. Peltimoottorin kytkentäkaavio

9 Asennus-, käyttö- ja huolto-ohje FK120/FK90 Palopelti 9 PALOPELLIN ASENNUS ILAN KEHYSTÄ RAKENNUSOSIIN, JOIDEN ATERIAALINA ON KIPSI TAI VASTAAVA, RAKENNUSOSAN PALOLUOKKA EI 60 / EI 90, PELLIN PITUUS 500 TAI Palopellin asennus ilman ER1 kehystä voidaan tehdä oheisten asennuskuvien mukaisesti (KUVA11 ja KUVA12). 2. Kiinnitä asennusaukon ympärille jäykisteprofiilit KUVA 12 mukaisesti. Pellin akseli voi olla vaaka- tai pystysuorassa. 3. Kiinnitä seinälevyt riittävän pitkillä ruuveilla (min Ø 3.5 mm) seinän jäykiste profiileihin enintään 200 mm välein (KUVA 11). 4. Tiivistä asennusaukko palamattomalla mineraalivillalla (180kg/m³) (F) tai tyyppihyväksytyllä palokatkomassalla. 5. Tarkista, että palopelti toimii ja sulkupeli liikkuu. Puhdista pelti tarvittaessa. Peitä aukot muovilla, kunnes kanavat liitetään peltiin. 6. Sulakemallin viritys: Käännä virityskahvasta läppää aukiasentoon kunnes lukitussalpa naksahtaa. Voit testata tämän jälkeen pellin sulkeutumista painamalla punaisesta testausvivusta. KUVA 11. Asennus ilman ER1 kehystä 7. oottorimallin testaus voidaan suorittaa jännitteettömänä mukana toimitettavalla kuusioavaimella ja jännitteellisenä lämpölaukaisijan katkaisijasta. Huom! Jos avaat pellin kuusioavaimella, muista vapauttaa pelti takaisin kiinni-asentoon ennen virran kytkemistä. Tukilevy Seinäverhous Puskusauma Seinäverhous KUVA 12.1 Asennusesimerkkejä Seinän paksuudet W 120 mm. Seinän paksuudet W < 110 mm täytyy tukea siten, että E1 120 mm, kuitenkin vähintään siten, että E1 = 110. Syntyvät saumat on kitattava.

10 10 FK120/FK90 Palopelti Asennus-, käyttö- ja huolto-ohje Seinäverhous Puskusauma Tukilevy Seinäverhous Seinän paksuudet W 120 mm. Tarvittaessa seinät on tuettava siten, että E2 on vähintään 130 mm. KUVA 12.2 Asennusesimerkkejä 8. Liitä kanavat peltiin suunnittelijan tai valmistajan ohjeiden mukaan. Palopellissä on aina laippaliitäntä. 9. Palopellin kiinnityksen kantavuuden on vastattava vähintään lävistetyn rakennusosan paloluokkaa (esim. R 60 lävistetyn rakennusosan paloluokan ollessa EI 60). 10. ikäli palopeltiä käytetään siirtoilma- tai päätelaitteena, siihen on asennettava suojaverkko. Suojaverkon ja avoinna olevan sulkupellin välisen etäisyyden on oltava vähintään 30 mm. Iso kokoisissa palopelleissä pellin ja suojaverkon väliin on asennettava jatko-osa. 11. ahdollisen sähköasennuksen saa suorittaa ainoastaan koulutettu asentaja erillisten piirustusten ja kytkentäkaavion mukaan. Peltimoottoreiden kytkentä kaavio KUVASSA 13. Virransyöttö AC 230 V AC 24 V DC 24 V ~ T 1 2 Tf1 Tf2 Tf3 Tilatiedot rajakytkimistä S1 S2 S3 S4 S5 S6 < 5 < 80 LED KUVA 13. Peltimoottorin kytkentäkaavio Lämpölaukaisu (T)

11 Asennus-, käyttö- ja huolto-ohje FK120/FK90 Palopelti 11 ASENNUSKEHYS ER3:LLA VARUSTETUN LYHYEN PALOPELLIN (355 ) ASENNUS RAKENNUSOSIIN, JOIDEN ATERIAALINA ON KIPSI TAI VASTAAVA, RAKENNUSOSAN PALOLUOKKA EI 60 / EI 90 ER3 ER3 KUVA 14. Lyhyt palopelti (355 mm) kalsiumsilikaatti asennuskehyksellä ER3 1. Asennuskehys ja pelti toimitetaan yhteen asennettuna. Irroita kehys pellistä varovasti ennen asennusta. 2. Rakennusosan asennusaukon koko tulee mitoittaa ER3 ulkomittojen mukaan, jotka ovat: (B + 78 mm) x (H + 78 mm). Kiinnitä asennusaukon ympärille jäykisteprofiilit KUVA 14 mukaisesti. Pellin akseli voi olla vaaka- tai pystysuorassa. 3. Kiinnitä seinälevyt riittävän pitkillä ruuveilla (min Ø 3.5 mm) seinän jäykiste profiileihin enintään 200 mm välein (KUVA 14). 4. Kiinnitä kalsiumsilikaattikehys ER3 ruuveilla rakennusosaan. 5. Työnnä palopelti kehyksen sisään ja kiinnitä pelti mukana toimitettavilla kiinnityslevyillä ja pulteilla. 6. Tarkista, että palopelti toimii ja sulkupeli liikkuu. Puhdista pelti tarvittaessa. Peitä aukot muovilla, kunnes kanavat liitetään peltiin. 8. oottorimallin testaus voidaan suorittaa jännitteettömänä mukana toimitettavalla kuusioavaimella ja jännitteellisenä lämpölaukaisijan katkaisijasta. Huom! Jos avaat pellin kuusioavaimella, muista vapauttaa pelti takaisin kiinni-asentoon ennen virran kytkemistä. 9. Liitä kanavat peltiin suunnittelijan tai valmistajan ohjeiden mukaan. Palopellissä on aina laippaliitäntä. 10. Palopellin kiinnityksen kantavuuden on vastattava vähintään lävistetyn rakennusosan paloluokkaa (esim. R 60 lävistetyn rakennusosan paloluokan ollessa EI 60). 11. ikäli palopeltiä käytetään siirtoilma- tai päätelaitteena, siihen on asennettava suojaverkko. Suojaverkon ja avoinna olevan sulkupellin välisen etäisyyden on oltava vähintään 30 mm. Iso kokoisissa palopelleissä pellin ja suojaverkon väliin on asennettava jatko-osa. 7. Sulakemallin viritys: Käännä virityskahvasta läppää aukiasentoon kunnes lukitussalpa naksahtaa. Voit testata tämän jälkeen pellin sulkeutumista painamalla punaisesta testausvivusta.

12 12 FK120/FK90 Palopelti Asennus-, käyttö- ja huolto-ohje Seinäverhous Kiinnikkeet Kiinnikkeet Seinän paksuudet W 120 mm Seinän paksuudet W 120 mm Kiinnikkeet Kiinnikkeet Seinän paksuudet W 120 mm KUVA 15. Asennus kehystä ER3 käyttäen 12. ahdollisen sähköasennuksen saa suorittaa ainoastaan koulutettu asentaja erillisten piirustusten ja kytkentäkaavion mukaan. Peltimoottoreiden kytkentä kaavio KUVASSA Asennustapauksissa, jossa kaksi lyhyttä peltiä (355 mm) asennetaan toisiinsa kiinni vaaka tai pysty suunnassa tulee asennusaukko mitoittaa riittävän kokoiseksi. Esimerkiksi kaksi peltiä vaakasuunnassa toisissaan kiinni vaatii vähintään asennusaukon bxh =(B+200mm) x (H+80mm). Virransyöttö AC 230 V AC 24 V DC 24 V ~ T 1 2 Tilatiedot rajakytkimistä S1 S2 S3 S4 S5 S6 < 5 < 80 Lämpölaukaisu (T) Tf1 Tf2 Tf3 LED KUVA 16. Peltimoottorin kytkentäkaavio

13 Asennus-, käyttö- ja huolto-ohje FK120/FK90 Palopelti 13 IKROKYTKIN - KYTKENTÄKAAVIO Sulkupellin kiinniasennon mikrokytkin (vakiotoimitus). Vaihtoehtoinen mikrokytkimen paikka sulkupellin aukiasento. Vihreä Ruskea Valkoinen IKROKYTKIN SULKUPELLIN KIINNIASENNOSSA (E-CLOSED VAKIOTOIITUS) Sulkupelti kiinni - Closed Sulkupelti auki - Open Ruskea Valkoinen Vihreä Ruskea Valkoinen Vihreä IKROKYTKIN SULKUPELLIN AUKIASENNOSSA (E-OPEN) Sulkupelti kiinni - Closed Sulkupelti auki - Open Ruskea Valkoinen Vihreä Ruskea Valkoinen Vihreä

14 14 FK120/FK90 Palopelti Asennus-, käyttö- ja huolto-ohje SULAKKEEN VAIHTO-OHJEET Huomioitavaa! Sulakkeen vaihdon yhteydessä tulee noudattaa varovaisuutta erityisesti jousikuormitteisen sulkuläpän osalta. D. B. E. C. A. A. Kiinnitysruuvi B. Lukitusruuvi C. Sulakkeen asetin D. Uusi sulake E. Palaneen sulakkeen hylsy 1. Irrota toimilaite (4 kpl 8 ruuveja) ja vedä toimilaite pois palopellistä. 2. Löysää sulakemekanismin lukitusruuvia auki suuntaan. 3. Kierrä sulakemekanismia isosta hahlosta myötäpäivää seuraavan kolon kohdalle siten, että sulake vapautuu jousen voimalla.

15 Asennus-, käyttö- ja huolto-ohje FK120/FK90 Palopelti Vedä sulakemekanismi ulos ja työnnä vanhan sulakkeen hylsy pois mekanismin takaa. 5. Asenna uusi sulake vanhan tilalle asettamalla se jousimekanismin päälle. 6. Aseta sulakemekanismi paikoilleen ja lukitse se paikoilleen kiertämällä lukitusruuvia kiinni suuntaan. 7. Ennen kuin kiinnität toimilaitteen paikoilleen avaa palopellin sulkulevy (akselin hahlo näyttää sulkulevyn asennon). 8. Viritä toimilaite auki asentoon ja ruuvaa se kiinni palopeltiin. 9. Toiminnan varmistamiseksi laukaise laite punaisesta testipainikkeesta (jolloin pellin pitäisi sulkeutua) ja viritä palopelti uudelleen.
