2 WECKMAN STEEL OY Weckman Steel Oy on vuonna 1962 perustettu yksityinen perheyhtiö, joka on erikoistunut teräsohutlevytuotteiden sekä teräshallien ja traktoriperävaunujen valmistamiseen. Weckmanin levytehtaat sijaitsevat Iisalmessa ja Vierumäellä, jossa nykyiset omistajat jatkavat työtä jo kahdeksannessa polvessa. Vuosien varrella hankittu ammattitaito, parhaat materiaalit ja asiantunteva palvelu takaavat tunnetun Weckman-laadun. Weckman-kattotuotteiden etuja ovat helppo asennettavuus, pitkä käyttöikä ja vähäinen huollon tarve. Ei ole siis ihme, että yli puolet suomalaisrakentajista valitsee taloonsa teräskaton. Laadukkaasta teräksestä valmistettuihin Weckman-katteisiin on valittavissa useita eri takuupinnoitteita ja värejä. VÄHIMMÄISKALTEVUUDET Pinnoitetun Pinnoitetun teräslevyn teräslevyn rakenne rakenne Tiilikuvioiset vähintään 1:4 Poimulevyt ja Elegantti vähintään 1:7 Konesaumakate vähintään 1: :2 1:2,5 1:3 1:4 1:7 1: Taustamaali Taustamaali Pinnoite Pinnoite Pohjamaali Pohjamaali Passivointikerros Passivointikerros Sinkkikerros Sinkkikerros Teräslevy Teräslevy 0,5..1,25 0,5..1,25 mm mm 2

3 VESIKATON OSAT 1. Kattoprofiili 2. Harjalista 3. (Muoto-)harjalistan päätykappale 4. Harjatiiviste/ harjan tiivistyslista 5. Päätylista 6. Räystäslista/ alaräystäslista 7. Jiirilevy 8. Jiiritiiviste 9. Lumieste 10. Antennin läpivienti 11. Eristetty tuuletusputki 12. Kattoluukku 13. Kattosilta 14. Lapetikas 15. Harjan tuuletuskappale 16. Liittymälista 17. Sadevesijärjestelmä 18. Seinätikas 19. Liittymälista sivulle (Elegantti) 20. Eristetty tuuletusputki TAKUUPINNOITTEIDEN OMINAISUUDET Colorcoat HPS 200 Ultra Puralmatta Nova PurexTM PVDF Takuuajat (vuotta) Paksuus µm Korroosionkestävyys erinomainen erinomainen erinomainen hyvä hyvä Ulkonäön kestävyys erinomainen hyvä hyvä hyvä erinomainen Taivutettavuus hyvä hyvä hyvä hyvä hyvä Alhaisin muovauslämpötila ( C)

4 Näyttävä Elegantti on helppo asentaa. Jykevä poimulevy kestää käyttöä. 4

5 KATOT KATOT Weckman-muotolevyjä valmistetaan neljää näyttävää mallia. Katto on rakennuksen näkyvimpiä ja merkittävimpiä rakenneosia. Weckmanin teräskatoissa yhdistyvät näyttävyys ja kestävyys. Asennustyökin sujuu kätevästi: teräslevyt ovat keveitä käsitellä, työ etenee ja valmistuu nopeasti. Toimitukseen sisältyy selkeä kattolevyjen asennuskaavio. Vesikattorakentamisessa teräskatto on aina varma valinta niin uusiin kuin peruskorjausrakennuksiin. 5

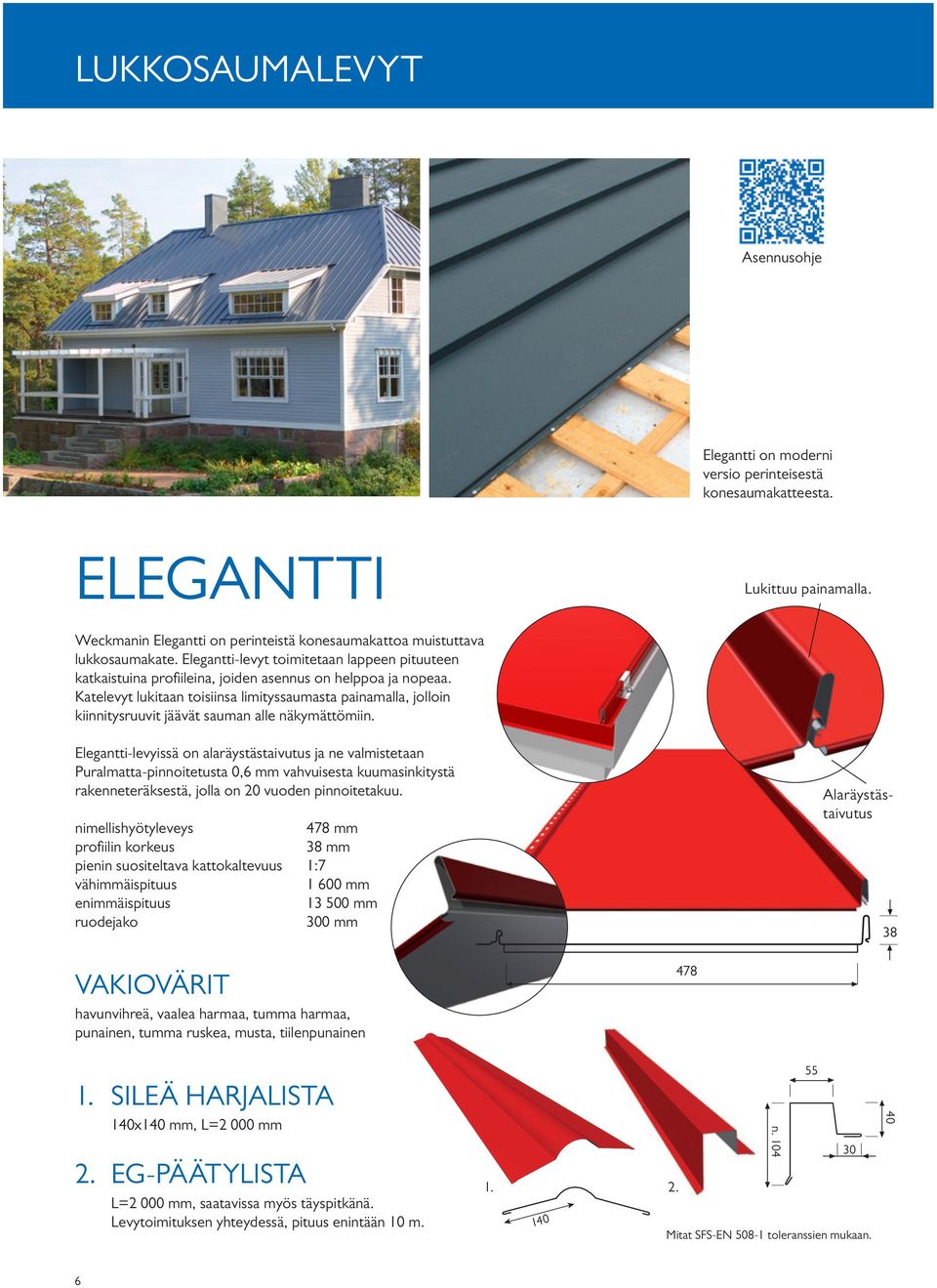

6 LUKKOSAUMALEVYT Asennusohje Elegantti on moderni versio perinteisestä konesaumakatteesta. ELEGANTTI Lukittuu painamalla. Weckmanin Elegantti on perinteistä konesaumakattoa muistuttava lukkosaumakate. Elegantti-levyt toimitetaan lappeen pituuteen katkaistuina profiileina, joiden asennus on helppoa ja nopeaa. Katelevyt lukitaan toisiinsa limityssaumasta painamalla, jolloin kiinnitysruuvit jäävät sauman alle näkymättömiin. Elegantti-levyissä on alaräystästaivutus ja ne valmistetaan Puralmatta-pinnoitetusta 0,6 mm vahvuisesta kuumasinkitystä rakenneteräksestä, jolla on 20 vuoden pinnoitetakuu. 478 mm profiilin korkeus 38 mm pienin suositeltava kattokaltevuus 1:7 vähimmäispituus mm enimmäispituus mm ruodejako 300 mm Alaräystästaivutus 38 VAKIOVÄRIT havunvihreä, vaalea harmaa, tumma harmaa, punainen, tumma ruskea, musta, tiilenpunainen 1. SILEÄ HARJALISTA 140x140 mm, L=2 000 mm 2. EG-PÄÄTYLISTA L=2 000 mm, saatavissa myös täyspitkänä. Levytoimituksen yhteydessä, pituus enintään 10 m n Mitat SFS-EN toleranssien mukaan. 40 6

7 LUKKOSAUMALEVYT 3. LIITTYMÄLISTA SIVULLE L=2 000 mm 4. LIITTYMÄLISTA 155x240 mm, L=2 000 mm KATOT 5. TÄYSLEVEÄ JIIRILEVY 615x615 mm, L=2 000 mm TIIVISTENAUHA 3x10 mm, jiirin tiivistämiseen 7. LEVYNVÄRISET RUUVIT 4,8x28 mm, listojen kiinnitys 8. RUOSTUMATTOMAT RUUVIT 4,2x25 mm, levyjen kiinnitys puuruoteisiin ALARÄYSTÄSLISTA L=2 000 mm, taivutettava VAIMENNUSNAUHA 3x100 mm HARJAN TIIVISTYSLISTA väri 23, L~950 mm AUMANTIIVISTYSLISTA väri 23, L=2 000 mm 13. YLÄRÄYSTÄSLISTA L=2 000 mm 14. JATKOSLISTA, SINKITTY yli 13,5 m lappeille KATTOLUUKKU 600x600 mm SIVUKIINNIKE, SINKITTY h=40 mm 17. ALUSLISTA, SINKITTY L=2000 mm

8 TIILIKUVIOLEVYT Asennusohje Muotoon valssatut/profiloidut, tiilikuvioiset katteet antavat talolle arvokkaan ilmeen. TIILIKUVIOLEVYT Weckmanin muotolevyillä saadaan katolle elävyyttä sekä ilmeikkyyttä. Rakenne on kevyt, helppo huoltaa ja edullinen. Valittavana on neljä erilaista näyttävää tiilikuviota sekä kuusi vakioväriä. Valmistusmateriaalina käytetään takuupinnoitettua 0,5 mm vahvuista terästä. VAKIOVÄRIT havunvihreä, tumma harmaa, punainen, tumma ruskea, musta ja tiilenpunainen TIILIKUVIO- PERUSTUOTEPAKETTI kattolevy päätylista 160 mm harjalista muotoiltu harjalistan päätykappale ruuvit 4,8 x 28 LISÄTUOTE- PAKETTI harjatiiviste harjan tuuletuskappale alaräystäslista kattoturvatuotteet sadevesijärjestelmä 8

9 TIILIKUVIOLEVYT TERÄSAATELI 1025 enimmäispituus poikkikuvioväli profiilin korkeus mm ~ mm ~ mm 400 mm 58 mm 42+16=58 KATOT TERÄSTIILI 1050 enimmäispituus poikkikuvioväli profiilin korkeus mm ~ mm ~ mm 350 mm 47 mm =47 TERÄSTIILI mm ~ mm enimmäispituus ~ mm poikkikuvioväli 350 mm profiilin korkeus 42 mm UUTUUS 187,6 Saatavana nyt myös 0,6 mm rakenneteräksenä Hyötyleveys Kokonaisleveys ~ 1180 TERÄSAALTO 1100 enimmäispituus poikkikuvioväli profiilin korkeus mm ~ mm ~ mm 350 mm 39 mm , =39 Mitat SFS-EN toleranssien mukaan. 9

10 POIMULEVYT Asennusohje Poimulevyllä on perinteinen teräskaton ilme. POIMULEVYT Ryhdikkäät ja kestävät poimulevyt soveltuvat kaikkeen kattorakentamiseen. Vaihtoehtoina ovat niin sinkityt, polyesteri- kuin takuupinnoiteetkin. Värisävyt RR-värikartan valikoimista. W POIMULEVY- PERUSTUOTEPAKETTI kattolevy harjalista, sileä päätylista 115 mm ruuvit 4,8 x 28 W-1, 4.8 x 50 LISÄTUOTE- PAKETTI harjatiiviste harjantuuletuskappale alaräystäslista kattoturvatuotteet sadevesijärjestelmät raaka-ainevahvuus mm ~1 120 mm 0,45 0,6 mm B-puoli 988 2:n aallon limitys :n aallon limitys W raaka-ainevahvuus mm ~1 180 mm 0,45 0,6 mm B-puoli , Mitat SFS-EN toleranssien mukaan. 10

11 POIMULEVYT W-20R 1100 raaka-ainevahvuus mm ~1 135 mm 0,45-0,7 mm KATOT Saatavissa antikondenssipinnoite taustapuolelle. B-puoli , W raaka-ainevahvuus 990 mm ~1 030 mm 0,45 0,7 mm B-puoli W-45ER 1000 raaka-ainevahvuus mm ~1 050 mm 0,45 0,9 mm Saatavissa antikondenssipinnoite taustapuolelle. B-puoli W-45JR 900 raaka-ainevahvuus 900 mm ~980 mm 0,45 0,9 mm Myös kantavaksi levyksi alle 3,5 m jänneväleille. Huom! tarkasta kantavuustaulukosta. Saatavissa antikondenssipinnoite taustapuolelle. B-puoli Mitat SFS-EN toleranssien mukaan. 11

12 KANTAVAT POIMULEVYT Asennusohje Kantavia poimulevyjä voi käyttää vesikattona tai välipohjana. KANTAVAT POIMULEVYT Kantavia poimulevyjä käytetään vesikattoina tai kantavana rakenteena ylä- ja välipohjissa muun muassa halleissa, liiketiloissa, varastoissa ja teollisuusrakennuksissa. Weckman-poimulevyjen jännevälit ulottuvat 2,5 metristä jopa 9 metriin. W jänneväleille raaka-ainevahvuudet 2,5 4,5 m 900 mm ~948 mm 0,6 1,0 mm Pinnoite joko A- tai B-puolelle. Myös uumareijitettynä B-puoli A-puoli Saatavissa antikondenssipinnoite A-puolelle. W jänneväleille raaka-ainevahvuudet 4,0 6,5 m 750 mm ~782 mm 0,7 1,2 mm B-puoli Pinnoite joko A-tai B-puolelle. Myös uumareijitettynä ,5 A-puoli 250 Saatavissa antikondenssipinnoite A-puolelle. 750 Mitat SFS-EN toleranssien mukaan. 12

13 KANTAVAT POIMULEVYT W jänneväleille raaka-ainevahvuudet yli 5 m 840 mm ~ 890 mm 0,7 1,5 mm KATOT Pinnoite joko A- tai B-puolelle. Saatavissa antikondenssiruiskutus A- tai B-puolelle. 560 B-puoli 154 A-puoli W jänneväleille raaka-ainevahvuudet yli 5 m 951 mm ~ 986 mm 0,7 1,2 mm UUTUUS Pinnoite joko A- tai B-puolelle. Saatavissa antikondenssiruiskutus A- tai B-puolelle. W-70 ja W-115 PROFIILEJA Saatavissa myös uumareijityksellä (3 %, 15 mm). Suunnittelijoille on saatavilla OPTIMI-mitoitusohjelma. 13

14 W-15/

15 SEINÄT JA VÄLIPOHJAT W-15/1134. SEINÄT JA VÄLIPOHJAT Teräspoimulevyjä käytetään varasto-, teollisuus- ja liiketilarakennuksissa, kun halutaan nopeasti näyttävää, helppohoitoista ja edullista seinäpintaa. Weckmanin kantokykyiset välipohjaratkaisut nopeuttavat asennustöitä. 15

16 POIMULEVYT SEINÄÄN Vas. W-1/1064 poimulevy ja Terästiili Oik. W-15/1134. POIMULEVYT SEINÄÄN Seinärakenteisiin soveltuvia Weckman-levyjä saa samoilla väri- ja pinnoitevaihtoehdoilla kuin kattopoimulevyjäkin. Poimulevyjä voidaan asentaa sekä vaaka- että pystyasentoon. Poimun suunnan vaihteluilla, eri profiilien yhdistelyllä ja värivalinnoilla saadaan aikaiseksi näyttäviä kokonaisuuksia. W raaka-ainevahvuus mm ~1 120 mm 0,45 0,6 mm B-puoli 988 2:n aallon limitys :n aallon limitys W raaka-ainevahvuus mm ~1 160 mm 0,45 0,6 mm A-puoli Mitat SFS-EN toleranssien mukaan. 16

17 POIMULEVYT SEINÄÄN W-20A 1100 raaka-ainevahvuus mm ~1 135 mm 0,45 0,7 mm Pinnoite vaihtoehtoisesti myös B-puolelle (W-20B/1100). A-puoli ,5 20 SEINÄT JA VÄLIPOHJAT W-45EA 1000 raaka-ainevahvuus mm ~10 50 mm 0,45 0,9 mm Pinnoite vaihtoehtoisesti myös B-puolelle (W-45EB/1000). A-puoli W-45JA 900 raaka-ainevahvuus 900 mm ~980 mm 0,45 0,9 mm A-puoli Mitat SFS-EN toleranssien mukaan. 17

18 VÄLIPOHJAT Asennusohje Vas. Liittolevyn piikit varmistavat betonin tarttumisen. LIITTOLEVY Weckman Steel Oy tarjoaa nopean ja edullisen välipohjaratkaisun kaikkeen rakentamiseen. Liittolevy HC-45 toimii betonivalumuottina ja raudoituksena. Liittolevy toimii samalla valumuottina ja valmiissa liittolaatassa vetoraudoituksena. Levyssä on poimujen pohjassa tartuntapiikit, joiden avulla betoni tarrautuu levyyn ja ne toimivat näin yhdessä liittorakenteena. Betonin valuminen liittolevyn tartuntareikien läpi estetään valmistuksen yhteydessä kiinnitettävällä teipillä. Suunnittelijoille on saatavilla mitoitusohjelma, joka on ladattavissa Weckmanin kotisivuilta LIITTOLEVY HC raaka-ainevahvuudet 900 mm ~ 960 mm 0,7 ja 0,9 mm HC-tiiviste 2. Sideliuska 3. Reunatoppari 4. L-lista Mitat SFS-EN toleranssien mukaan. 18

19 OVI- JA MUUT LEVYT ANTIKONDENSSI- PINNOITE korvaa erillisen aluskatteen materiaali PES-huopamatto imukyky (vesi) 900 g/m 2 vaakapinnalla SEINÄT JA VÄLIPOHJAT Saatavana seuraavien profiilien alapinnoille: W-20R/1100 W-45ER/1000 W-45JR/900 W-70/900 W-115/750 SILEÄ LEVY Sileä levy leikataan asiakkaan tarpeen mukaan arkeiksi, pienkeloiksi tai rainoiksi. Saatavana varastoväreinä ja -pinnoitteina sekä useina eri raaka-ainepaksuuksina. VALOLEVY Valolevyt valmistetaan lasikuituvahvisteisesta polyesterista. Saatavana useina poimulevyprofiileina. puolikirkas vakiopituus raaka-ainepaksuus mm n. 1 mm OVILEVY Ovilevy hallien, tallien ym. ovien verhoukseen. Saatavana vakioväreinä kaikilla pinnoitteilla. leveys profiilin korkeus paksuudet mm 1,5 mm 0,45 0,6 mm ,5 Mitat SFS-EN toleranssien mukaan. 19

20 Lorem ipsum lupum. Lorem ipsum lupum. 20

21 TÄYDENTÄVÄT TUOTTEET Lorem ipsum. Lorem ipsum lupum. TÄYDENTÄVÄT TUOTTEET Weckmanilta saat katelevyjen asennukseen tarvittavan materiaalin lisäksi monipuoliset kattoturva- ja sadevesitarvikkeet. 21

22 SADEVESIJÄRJESTELMÄT Hallittu sadevesien ohjaus täydentää Weckmankatelevyjen asennuksen. KOURUT JA ALASTULOPAKETIT Viimeistele Weckman-kattosi sadevesijärjestelmällä sekä kattoturvaratkaisuilla. Kourut ja syöksytorvet on valmistettu molemmilta puolilta pinnoitetusta kuumasinkitystä teräksestä. Vakiovärisävyjä on neljä: valkoinen, punainen, tumma harmaa, tumma ruskea ja musta. 86 KULMIKAS K12 K9X9 vakiomitat 4,0, 5,0 m ja 6,0 m vakiona sisäpuolinen kannake alastulosarja 3,0 m:n räystäälle (yli 3 m:n räystäskorkeudet jatko-osilla) mm K-12 kouru 2. K-12 päätykappale 3. K-12 kourukannake, suora 4. K-12 kourukannake, vino (1:3;1:2,5;1,5) 5. K-12 kourukannake, sisäpuolinen 7. K-12 kannakkeen takakpl, L 8. K-12 kannakkeen takakpl, K 10. K-12 liitoskappale 11. K-12 liukulähtö 12. K-12 lähtökappale 13. K-12 ulkokulma 14. K-12 sisäkulma 15. K9x9 ylämutka 16. K9x9 alamutka 17. K9x9 syöksytorvi 1,0 m ja 2,0 m 18. K9x9 poistoputki 2,6 m 20. K9x9 väistö 21. K9X9 alastulon kiinnike 22

23 SADEVESIJÄRJESTELMÄT PYÖREÄ P13 P10 vakiomitat: 4,0 m, 5,0 m ja 6,0 m vakiona ulkopuolinen kannake sekä kourun liitoskappale alastulosarja 3,0 m:n räystäälle (yli 3 m:n räystäskorkeudet jatko-osilla) 7800 mm mm P13 kouru 2. P13 päätykappale 3. P13 kourukannake, lyhyt 4. P13 kourukannake, pitkä 5. P13 kourukannake, vino (1:3;1:2,5;1:1,5) 7. P13 liitoskappale 8. P13 liukulähtö 10. P13 sisäkulma 11. P13 ulkokulma 14. P10 ylämutka 15. P10 alamutka 16. P10 syöksytorvi 1,0 m ja 2,3 m 17. P10 poistoputki 18. P10 alastulon kiinnike 19. P10 väistö TÄYDENTÄVÄT TUOTTEET Katteen tyyliin sopivat kourut viimeistelevät talon ilmeen. 23

24 KATTOTURVATUOTTEET Vas. Lapetikas ja kattosilta tukevat turvallisempaa liikkumista katolla. Oik. Jämäkät seinätikkaat tekevät katolle nousemisesta vaivatonta. TIKKAAT Weckmanin kattoturvatuotteet lisäävät turvallisuutta katolla liikuttaessa. Weckman-tikkaat tehdään kuumasinkitystä ovaaliputkesta ilman hitsauksia. Askelmat ovat pyöreää putkea. Seinätikas on saatavana joko pulveripolttomaalattuna tai sinkittyinä ja lapetikas pulveripolttomaalattuna LAPETIKAS 3,6 m, 4,2 m, 5,1 m ja 6,0 m 2. SEINÄTIKAS 2,7 m, 3,6 m, 4,2 m ja 5,4 m 3. TURVATIKAS 2. 2,4 m ja 3,6 m Moduulitikasta saatavissa pituudesta 1,5 m lähtien 0,3 m jaolla. 3. VAKIOVÄRIT tumma harmaa, punainen, tumma ruskea musta, tiilenpunainen, valkoinen (ei lapetikas) 24

25 KATTOTURVATUOTTEET KATTOSILLAT JA LUMIESTEET KATTOSILTA TÄYDENTÄVÄT TUOTTEET Weckman -kattosilta on turvallinen, lumenläpäisykyky yli 50%. Kattosilta tehdään pulveripolttomaalattuna. leveys 350 mm pituus mm neljä kattokiinnikettä kattolevyn mukaisesti LUMIESTE Weckman -putkilumieste valmistetaan kuumasinkitystä teräksestä. Lumieste toimitetaan joko sinkittynä tai pulveripolttomaalattuna. pituus 3,0 m kaksi ovaaliputkea, neljä kattokiinnikettä kattolevyn mukaisesti VAKIOVÄRIT tumma harmaa, punainen, tumma ruskea, musta, tiilenpunainen Weckmanin kattoturvajärjestelmillä on sertifikaatit Suomessa, Ruotsissa, Norjassa ja Venäjällä. Kattosiltoja voidaan käyttää myös työtasojen ja porrasaskelmien rakentamiseen katolla. Lumieste on Suomen oloissa tarpeellinen tuote. 25

26 KEVYTORRET Teräksinen Weckman-kevytorsi on turvallinen valinta myös suurille kehäväleille. KEVYTORRET Kevytorret valmistetaan rullamuovaamalla kuumasinkitystä teräsohutlevystä. poikkileikkaus C- tai Z-profiili ainevahvuudet 1,0 2,5 mm korkeudet mm Valmistetaan pituuden mukaan määrämittaisena. (tehtaan kuljetus max. 12 m) myös rei itettynä Kysy jälleenmyyjältä myös erillistä esitettä Weckman-kevytorsista. Kevytorsi Z Kevytorsi C 26

27 MUUT TUOTTEET TIIVISTEET Kaikkiin Weckman-profiileihin on tarjolla sopivat tiivisteet. 3 x 10 mm tiivistenauha sivuttais- ja jatkolimityksiin. Tiivistematto harjalle ja aumaan (käytetään muotoharjalistan kanssa). Hetulatiiviste profiileille mm (harjalle sekä aumaan ja jiireihin). 40 mm tiiviste mm korkeille profiileille. 50 mm tiiviste mm tiilikuvioisille profiileille. TÄYDENTÄVÄT TUOTTEET KIINNIKKEET Tiivisteelliset kateruuvit ovat saatavilla sinkittyinä ja vakioväreinä. PAIKKAMAALI 24 ml, vakiovärit. RIVIRAINA KONESAUMAKATOILLE Sinkittynä Värillisenä 0,5 ja 0,6 mm 0,5 mm

28 LISTAT JA LÄPIVIENNIT MUOTOHARJALISTA 180 x 180, L = suositellaan kattokaltevuuksille loivempi kuin 1:2 140 SILEÄ HARJALISTA 140 x 140, L = kaikille kattokaltevuuksille 115 PÄÄTYLISTA 115 x 115, L = PÄÄTYLISTA 115 x 160, L = suositellaan muotolevyjen kanssa 155 LIITTYMÄLISTA 155 x 240, L = JIIRILEVY, TÄYSLEVEÄ 615 x 615, L = ~ ALUSLISTA SISÄKULMALISTA (SEINÄ) (MUOTOLEVYT) sinkitty L = x 104, L = ULKOKULMALISTA (SEINÄ) 115 x 115, L = TASAKERTALISTA (SEINÄ) 49 x 30, L = RÄYSTÄSLISTA 50 x 54, L =

29 LISTAT JA LÄPIVIENNIT TÄYDENTÄVÄT TUOTTEET Y-KAPPALE AUMAN PÄÄTYKAPPALE ILMASTOINNIN POISTOPUTKI eristetty 125/160 T-KAPPALE TUULETUS- KAPPALE LÄPIVIENTIKUMI mm, mm, mm, mm MUOTOHARJALISTAN PÄÄTYKAPPALE VIEMÄRIN TUULETUSPUTKI eristetty 110 KATTOLUUKKU 600 x 600, sisältää saranat ja lukituksen LÄPIVIENTIPUTKEN POHJALEVY L =

30 Vanhalle katolle asennettaessa varmistetaan ruodelautojen kunto. Teräskatetta on kevyt liikutella. Asennustyö sujuu nopeasti ja vähin työkaluin. 30

31 WECKMAN-KATTOJEN ASENNUS Weckmanin mallistosta löytyy kaikki tarvittavat asennus- ja lisätarvikkeet. WECKMAN- KATTOJEN ASENNUS Teräskatteen asennus on nopeaa ja helppoa. Asennustapa vaihtelee sen mukaan, mikä katetyyppi katolla on aiemmin ollut. Tarkkojen mitoitusten ja muutamien asennusvinkkien avulla varmistat onnistuneen kattoasennuksen. 31

32 MITOITUSOHJEET MITOITUSOHJEITA Levyjen pituus on yleensä lappeen pituus yhdistettynä otsalaudan tai -lautojen pituuteen. Tiilikuvioisia muotolevyjä käytettäessä on huomioitava, että jos lappeelle tulee erimittaisia levyjä (esim. terassin katto), on räystäslipan pituuden oltava tiilikuvion pituuden kerrannainen (profiilista riippuen 350 mm tai 400 mm), muutoin tiilikuviot eivät osu kohdakkain. Teräsaatelin harjanpuoleisessa päässä on tietyissä levypituuksissa asennusta helpottava, ylimääräinen lisäpokkaus estämässä levyn yläreunan leviämistä. Tämä on huomioitava tilattaessa Teräsaatelia useita eri pituuksia samalle lappeelle. Levymenekkiä koskevissa asioissa ota yhteyttä laskentapalveluumme: puh tai / Vierumäki puh / Iisalmi MUOTOLEVYJEN RUODEJAKO Ruodekoko 32x100 mm. Huom! Ensimmäisen ruodelaudan oltava paksumpi kuin muut. Terästiili ja Teräsaalto 10 mm paksumpi Teräsaateli 15 mm paksumpi Kiinnitys pohjalta A Kiinnitys harjalta A B Teräsaateli Terästiili Teräsaalto Paksumpi ruodelauta WECKMAN-KATON ASENTAMINEN VANHAN KATON TILALLE Vaihtaessasi talosi vanhan katteen uuteen Weckmanteräskatteeseen on syytä huomioida seuraavat asiat: tarkista kattokaltevuus ja valitse sille sopiva profiili tarkista vanhan katon kantavat rakenteet, ruodelaudoitus sekä lappeiden suorakulmaisuus tee tarvittavat korjaukset aluskate katteen alapuolinen tuuletus Huolellisesti rakennetun ruodelaudoituksen päälle on vaivatonta asentaa uusi Weckman-kate. Lue lisätietoja vanhan katteen jättämisestä uuden alle katelevyjen asennusohjeesta tai kotisivuiltamme: 32

33 ASENNUSPALVELU WECKMAN-KATTOPAKETTI VALMIIKSI ASENNETTUNA -PALVELU Remontoit tai rakennat uutta saat Weckman-katon myös valmiiksi asennettuna. TOTEUTUS WECKMAN-KATTOJEN ASENNUS Weckman-kattoasennus toteutetaan yhteistyössä tarkasti valikoitujen kattourakoitsijoiden kanssa. Urakoitsijat ovat läpikäyneet Weckmanin tuote- ja asennuskoulutuksen. TOIMITUSSISÄLTÖ Toimitussisältö sovitaan aina tapauskohtaisesti. Halutessasi kattopaketti sisältää kaiken alkukartoituksesta loppusiivoukseen ja roskien poisvientiin. Toimivaan ja turvalliseen Weckman-kattopakettiin sisältyy: vanhan katteen ja kattopohjan kartoitus kokonaistarjous tarvikkeet ja työosuus eriteltynä vanhan katteen purku, myös piippujen ja läpivientien juuripellit oikaisutarpeen kartoitus korokerimojen asennus, tarvittaessa oikaisu uuden aluskatteen asennus tuuletusrimojen asennus ruoteiden, jiirien pohjalaudoituksen asennus uuden katteen asennus listoineen, tiivisteineen ja tuotekohtaisesti tarvittavine lisätarvikkeineen otsalautojen asennus (2-lautaa vakiona) telinekustannukset piipun pellitykset läpiviennit ja niiden asennukset Weckman-kattoturvatuotteet Weckman-sadevesijärjestelmät rakennusjätteen siivous ja poisvienti Näin syntyy toimiva ja turvallinen aito Weckman-teräskatto. Tarkista paikkakuntasi Weckman-asentaja osoitteesta ja pyydä tarjous. 33

34 VÄRIMALLIT 34
