1 Ekokumppanit Oy Ilari Rautanen

2 Yleiset asiat kulutusseurannasta Seurataan säännöllisesti kiinteistön lämmön, veden ja sähkön kulutusmääriä Vähintään kuukausitasolla, mielellään tuntitasolla Ryhdytään toimenpiteisiin kulutuspoikkeamien syiden selvittämiseksi ja vikojen korjaamiseksi Viat ja häiriöt kiinteistön teknisissä järjestelmissä Laitteistojen virheellinen käyttö ->Ongelmien ennakointi

3 Seurattavia asioita Yksittäisen kulutuslajin seuranta ei anna tietoja mahdollisista kulutusmuutosten syistä Seurattava rinnan normeerattua kaukolämpöenergiaa, kaukolämpöveden jäähtymää, käyttöveden kulutusta sekä sähkönkulutusta. Analysoimalla eri kulutuslajeissa samanaikaisesti tapahtuvia muutoksia voidaan monissa tapauksissa päätellä muutosten syyt Kasvu pelkässä vedenkulutuksessa -> mahdollinen kylmän käyttöveden vuoto Kasvu lämpöenergiankulutuksessa ja vedenkulutuksessa -> mahdollinen lämpimän käyttöveden vuoto Kasvu lämpöenergiankulutuksessa ja vedenkulutuksessa ja muutos kaukolämpöveden jäähtymässä -> mahdollinen siirrinvuoto Muutos lämpöenergian kulutuksessa ja kaukolämpöveden jäähtymässä -> mahdollinen säätölaitevika

4 Budjetointi, remonttien suunnittelu Kulutusseuranta budjetoinnin perustana Kulutuksen muutokset voivat ennakoida remonttien tarvetta Lämpöenergian kulutuslukuja Lämpö vuosi MWH/a Sähkön kulutus /osake/k k vuosi kwh/a vuosi m³/a Vesi /osake/k k , , , , , , , , , ,74 0, , ,95 0, ,13 0, , ,10 0, ,56 0, , ,41 0,009 PILP Otettiin käyttöön v ,66 0, , ,67 0, ,01 0, , ,22 0,009

5 Mitä seurataan? Laskut Analogiset ja digitaaliset mittarit Verkkopalvelut, kuten Wattimaatti

6 Uudet tekniikat kulutusseurannan toteuttamiseen Kulutusseurantaraportti ja trendiraportit Toimintakertomusliite Lukema- ja mittaritietojen selailu, automaattiraportit omaan sähköpostiin Järjestelmiin helppo kytkeä myös valojen, saunan ja sulanapitojen ohjaukset. Myös veden mittaus on mahdollista. Hälytystoiminnot esim. vedelle

7 Uudet tekniikat kulutusseurannan toteuttamiseen Kokonaisvaltaiset verkkopohjaiset etäseurantapalvelut Huoltoyhtiöiden käyttämät järjestelmät, kuten Tampuuri

8 Uudet tekniikat kulutusseurannan toteuttamiseen

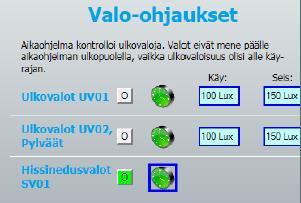

9 Uudet tekniikat kulutusseurannan toteuttamiseen Fidelix

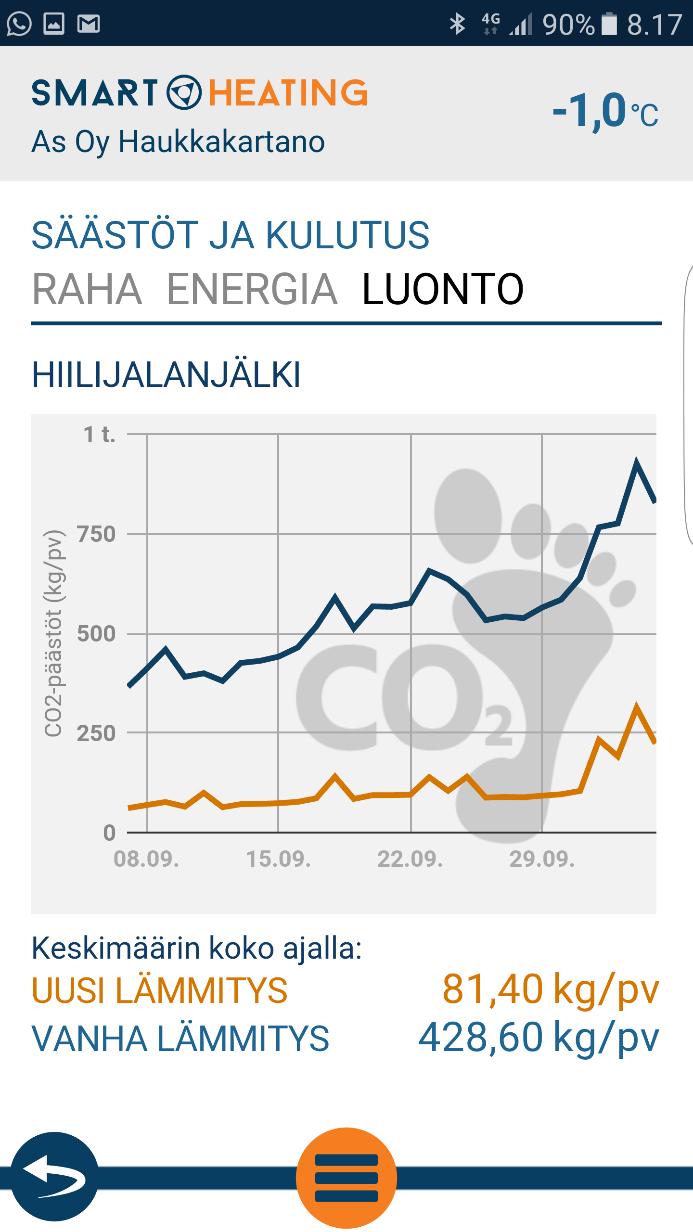

10 Uudet tekniikat kulutusseurannan toteuttamiseen Smart Heating Fidelixin automaatiojärjestelmässä

11 Mitä valo on?

12

13 Valaistusvoimakkuusarvoja Valaistusvoimakkuus Valon määrä 0,1 lx kuun valo Kohde ja käyttö 30 lx ulkoalueiden yleisvalaistus 150 lx aulat 300 lx isot tilat karkeaan työhön 500 lx toimistohuoneet, luokkahuoneet lx tarkkuutta vaativa toimistotyö ja työstö, TV-studio lx poikkeuksellista tarkkuutta vaativa työ lx normaali pilvinen päivä lx auringonvalo kirkkaimmillaan, leikkaussalin kohdevalaistus

14 Pakkausmerkinnät Suur-Savon sähkö

15 Energiansäästölamppu, ESL Useilla kannoilla ja eri käyttöön Ei siedä kuumaa, kaikki eivät sovellu kylmään

16 LED-lamppu Useilla kannoilla ja eri käyttöön Tykkää kylmästä, ei siedä kuumaa! Syttyy heti! Sietää räpsyttelyä!

17 Halogeeni Hehkulampun paranneltu versio Kuumiin paikkoihin

18 Käytön jälkeen Hehkulamput -> sekajätteeseen Halogeenilamput -> sekajätteeseen Energiansäästölamput (ESL) -> SER-jätettä, vaarallista jätettä. Voi palauttaa ostopaikkaan mikäli alle 25cm kokoinen, suuremmilla jätteillä voi olla uuden ostovelvoite LED-lamppu -> SER-jätettä, kts. edellinen

19 VALTTI-ELINKAARIKUSTANNUSLASKURI VALTTI-elinkaarikustannuslaskuri on tarkoitettu valaistushankinnan elinkaarikustannusten vertailuun, kun käytettävissä on tarjouksia tai alustavia hintatietoja valaistavan kohteen valaistusratkaisusta. Laskennassa huomioidaan mm. investointi-, energia-, huolto- ja kunnossapitokustannukset. VALTTI-laskuri on hankintadirektiivin mukainen elinkaarikustannusten laskentatyökalu, sillä se on kaikille avoimesti saatavilla ja kehitetty yhteistyössä alan yritysten, hankkijoiden ja alan asiantuntijoiden kanssa.

20 CASE: Käytävävalaistuksen uusiminen Tamperelaisen kerrostalon portaikkoon uusittiin rappukäytävän valaistus (2004). Kerrostalon kyseisessä rapussa oli neljä kerrosta ja yhteensä 18 asuntoa. Rapussa oli myös hissi. Porrasvaloautomaatilla ja painikkeilla ohjattu 60W hehkulamppuvalaistus korvattiin 2x18W liiketunnistinvalaisimilla. Alun perin valaistus toimi siten, että valot paloivat kolme minuuttia painikkeen painamisesta. Uudet valaisimet ohjelmoitiin palamaan 5 minuuttia 1.kerroksessa ja muissa kerroksissa 3 minuuttia. Miten uudistus toteutui ja millainen takaisinmaksuaika saavutettiin? Uusilla valaisimilla valaistusvoimakkuus (luksit) yli kymmenkertaistuivat vanhaan nähden. Asukkaat kokivat, että uusi valaistus helpotti liikkumista ja lisäsi turvallisuudentunnetta. Vuosittainen energiankulutus putosi 89 % (1594kWh/a => 181 kwh/a), mutta vuoden 2004 valaisinhinnoilla takaisinmaksuaika asennukselle oli kuitenkin noin 15 vuotta TAMK / Kari Kallioharju

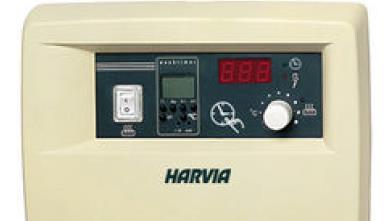

21 Saunan valaistus Alue 1: Alueen ulkoraja muodostuu sivusuunnassa 0,5 m kiukaasta joka suuntaan ja pystysuunnassa ulkorajojen sisällä lattiasta kattoon saakka. Alue 1 ulottuu myös saunan seinän ja katon lämpöeristeen ulkopuolelle. Tälle alueelle saa asentaa vain kiukaan syöttöön ja ohjaukseen liittyviä sähkölaitteita. Alue 2: Alue on alueen 1 ulkopuolinen tila 1,0 m korkeudella lattiasta. Tähän alueeseen asennetuille sähkölaitteille ei ole annettu ympäristön lämpötilavaatimuksia. Laitevalinta on kuitenkin tehtävä aina todennäköisesti esiintyvän lämpötilan mukaan. Alue 3: Alue on alueen 2 yläpuolinen tila kattoon asti. Tällä alueella sijaitsevien sähkölaitteiden on kestettävä vähintään 125 o C ympäristön lämpötila ja alueen johdotuksen tulee kestää vähintään 170 o C lämpötila. SFS 6000, Asennusstandardin osa 703 koskee saunojen sähköasennuksia
