Linjurin parkkihallin kellarikerroksen valaistuksen uudistusprojekti ennen/jälkeen mittaustulokset, sekä ennen/jälkeen kuvia

Transkriptio

1 Valaistus tasot alla olevaan pohjapiirrokseen merkityistä paikoista. Mittaukset suoritettu alla kerrotuin päivämäärin, sekä kellon ajoin ja kuvaukset heti tämän perään, jotka olivat valmiina noin 15 minuuttia myöhemmin. Mittaus ajoissa on huomioitu auringon nousun aikaistuminen mittausten välissä, joka oli noin 30minuuttia. Perinteinen valaisin ( ~8:00-8:30) ,5lx 2. 4,7lx 3. 15,9lx 4. 90,0lx 5. 42,2lx 6. 14,6lx 7. 10,9lx 8. 10,5lx Perinteiset valaisimet olivat 125W elohopeahöyrypolttimoita käyttäviä, joiden ottoteho on liitäntälaitteen kanssa 150W luokkaa. LED-tekniikka ( ~7:30-8:00) ,7lx 2. 8,5lx 3. 75,3lx ,5lx 5. 76,7lx 6. 27,1lx 7. 21,8lx 8. 8,2lx Uudet valaisimet ovat tyyppiä: PRO 100 Oslon 30 (150 Frost) Koodi: 404F0H

2 Vertailua kulutuksessa aiemman ja nykyisen välillä. Ennen Jälkeen Lkm Valaisin Kulutus 42 Elohopeahöyryvalaisin (150W arvio kulutuksesta) 6300W 43 Pro 100 Oslon (täysiteho 27W) 1161W 43 Pro 100 Oslon (himmennettynä 5,9W) 258W Laskelmassa oletamme että muualta hankittu automaattinen himmennys laskee valotason täydestä tehosta minimiin maltillisella nopeudella laskien. Käytännössä harvoin myöskään päästään tilanteeseen, jossa kaikki valaisimet olisivat täydellä teholla, kun alue on jaettu lohkoihin edellä mainituin liiketunnistimin. Uuden asennuksen jälkeen hallin sisääntulossa on käytössä tunnistin, joka automaattisesti säätää valotehoja ympäristön valotason mukaan (esim. päivänvalo/katuvalot). Tästä syystä sisäänkäynnin kohdalla mitattu valovoimakkuus on alhaisempi muihin sisempänä oleviin mittauksiin verrattuna.

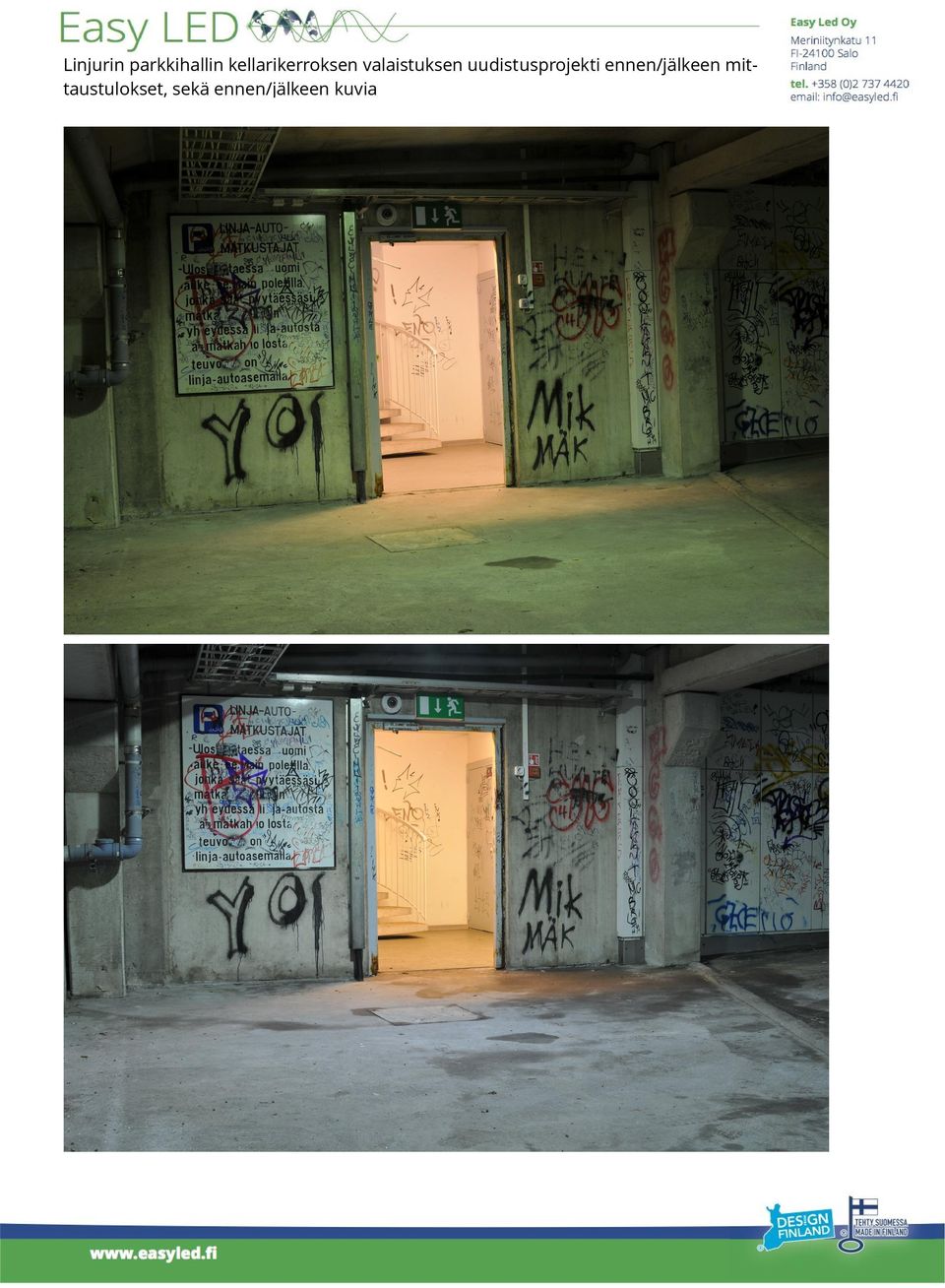

3 Ohessa myös valokuvin tilanne ennen ja jälkeen, joissa olen pyrkinyt saamaan saman näkymän ja perspektiivin molempiin kuviin.

4

5

6

7

8

9

10

11

12 Varustus Konica Minolta CL-500A valaistusvoimakkuus spektrofotometri Nikon D300S Tamron 28-75mm F/2.8 xr Di Manfroto tripod (7321YB) Verrokki kuvien asetukset Aukko: 10 Valotus: 2s Herkkyys: ISO200 Valkotasapaino: automaatti 35mm kinovastaavuus: ~42mm Jalustan korkeus 94cm (kaksi osaa ulkona jaloissa) Kuvista saatavilla myös Nikonin tallentamat RAW-kuvat (nef-tiedostoina).

13 Mittauspisteiden sijainnin parkkihallissa kuvina Mittapiste 1 Mittapiste 2 Mittapiste 3 Mittapiste 4

14 Mittapiste 5 Mittapiste 6 Mittapiste 7 Mittapiste 8
