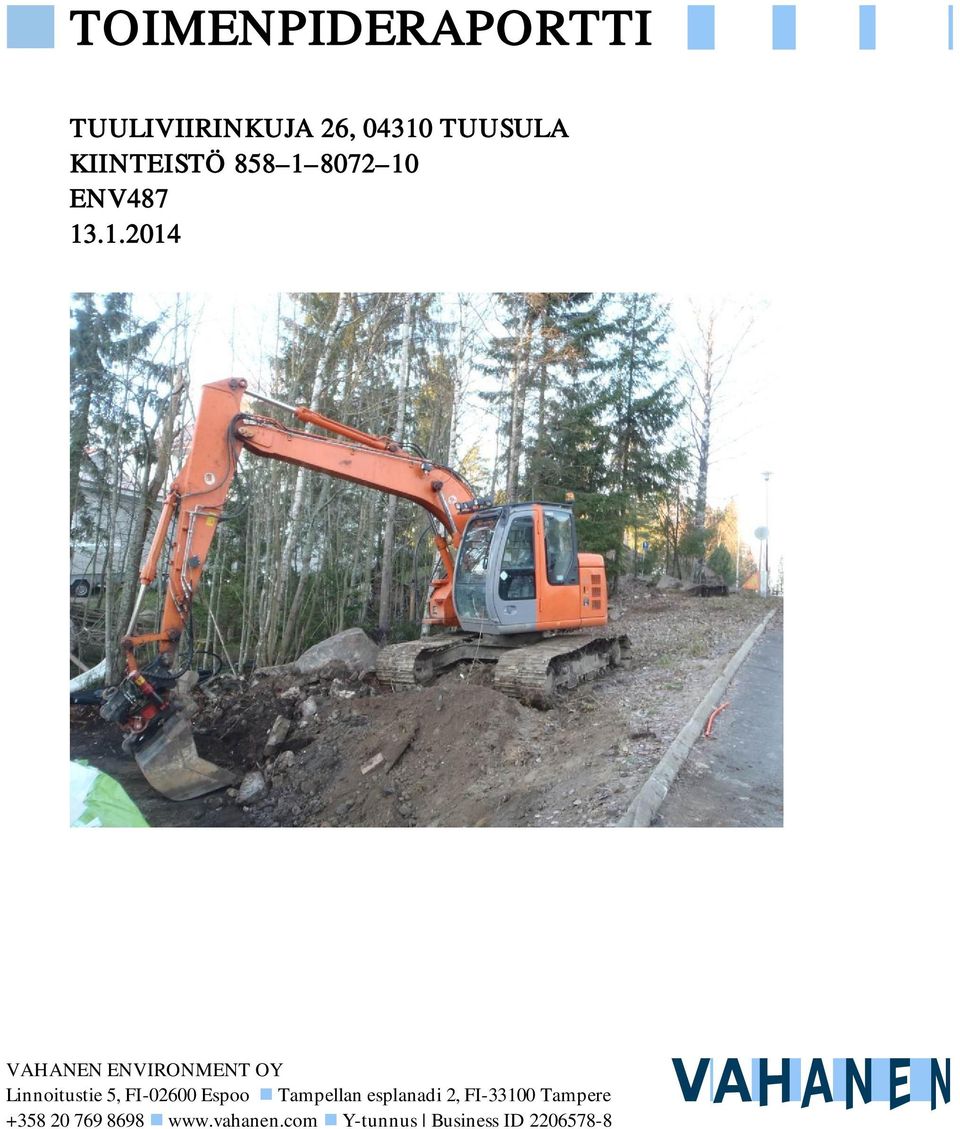

1 TOIMENPIDERAPORTTI TUULIVIIRINKUJA 26, TUUSULA KIINTEISTÖ Linnoitustie 5, FI Espoo Tampellan esplanadi 2, FI Tampere Y-tunnus Business ID

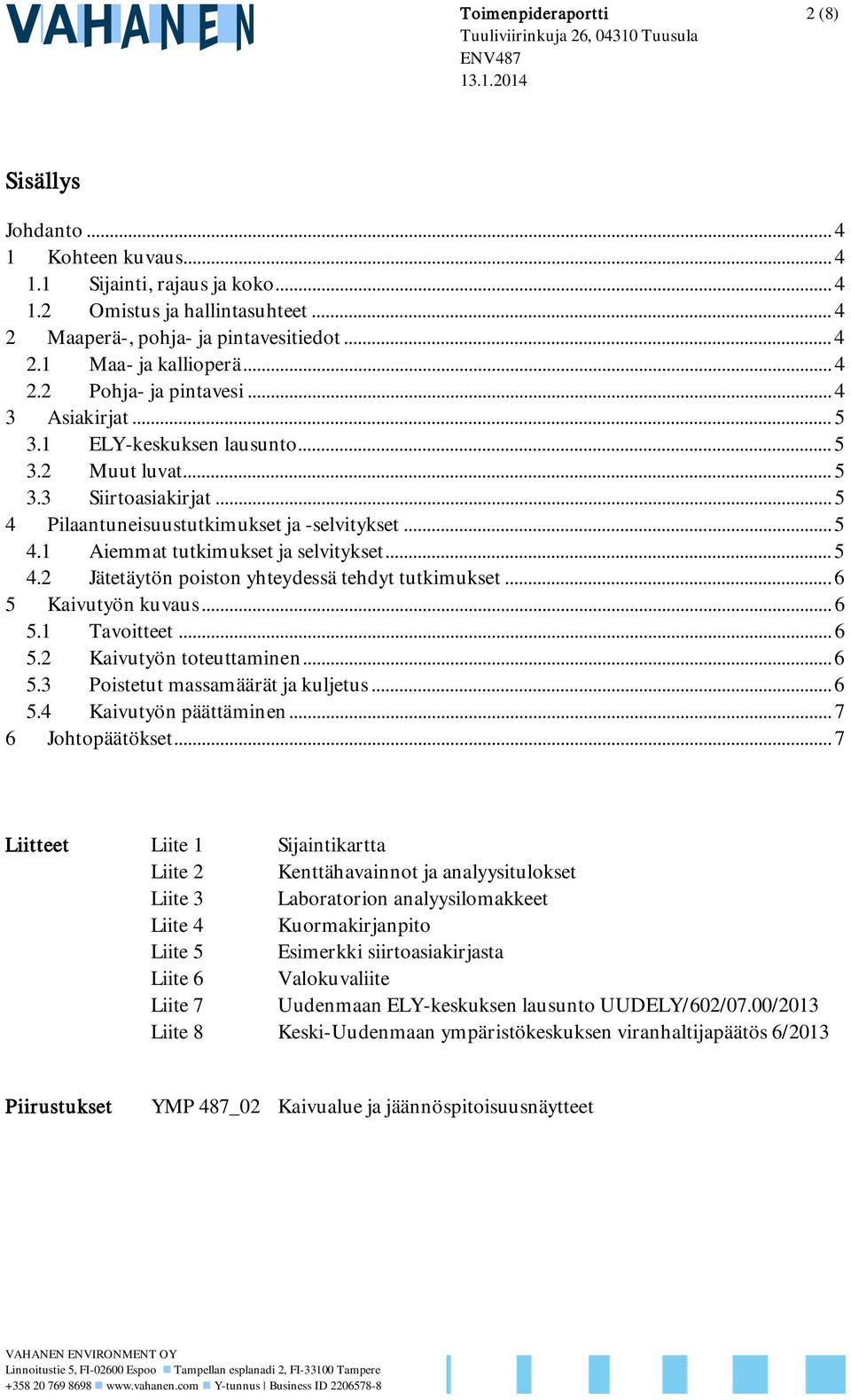

2 Toimenpideraportti 2 (8) Sisällys Johdanto Kohteen kuvaus Sijainti, rajaus ja koko Omistus ja hallintasuhteet Maaperä-, pohja- ja pintavesitiedot Maa- ja kallioperä Pohja- ja pintavesi Asiakirjat ELY-keskuksen lausunto Muut luvat Siirtoasiakirjat Pilaantuneisuustutkimukset ja -selvitykset Aiemmat tutkimukset ja selvitykset Jätetäytön poiston yhteydessä tehdyt tutkimukset Kaivutyön kuvaus Tavoitteet Kaivutyön toteuttaminen Poistetut massamäärät ja kuljetus Kaivutyön päättäminen Johtopäätökset... 7 Liitteet Liite 1 Sijaintikartta Liite 2 Kenttähavainnot ja analyysitulokset Liite 3 Laboratorion analyysilomakkeet Liite 4 Kuormakirjanpito Liite 5 Esimerkki siirtoasiakirjasta Liite 6 Valokuvaliite Liite 7 Uudenmaan ELY-keskuksen lausunto UUDELY/602/07.00/2013 Liite 8 Keski-Uudenmaan ympäristökeskuksen viranhaltijapäätös 6/2013 Piirustukset YMP 487_02 Kaivualue ja jäännöspitoisuusnäytteet Linnoitustie 5, FI Espoo Tampellan esplanadi 2, FI Tampere Y-tunnus Business ID

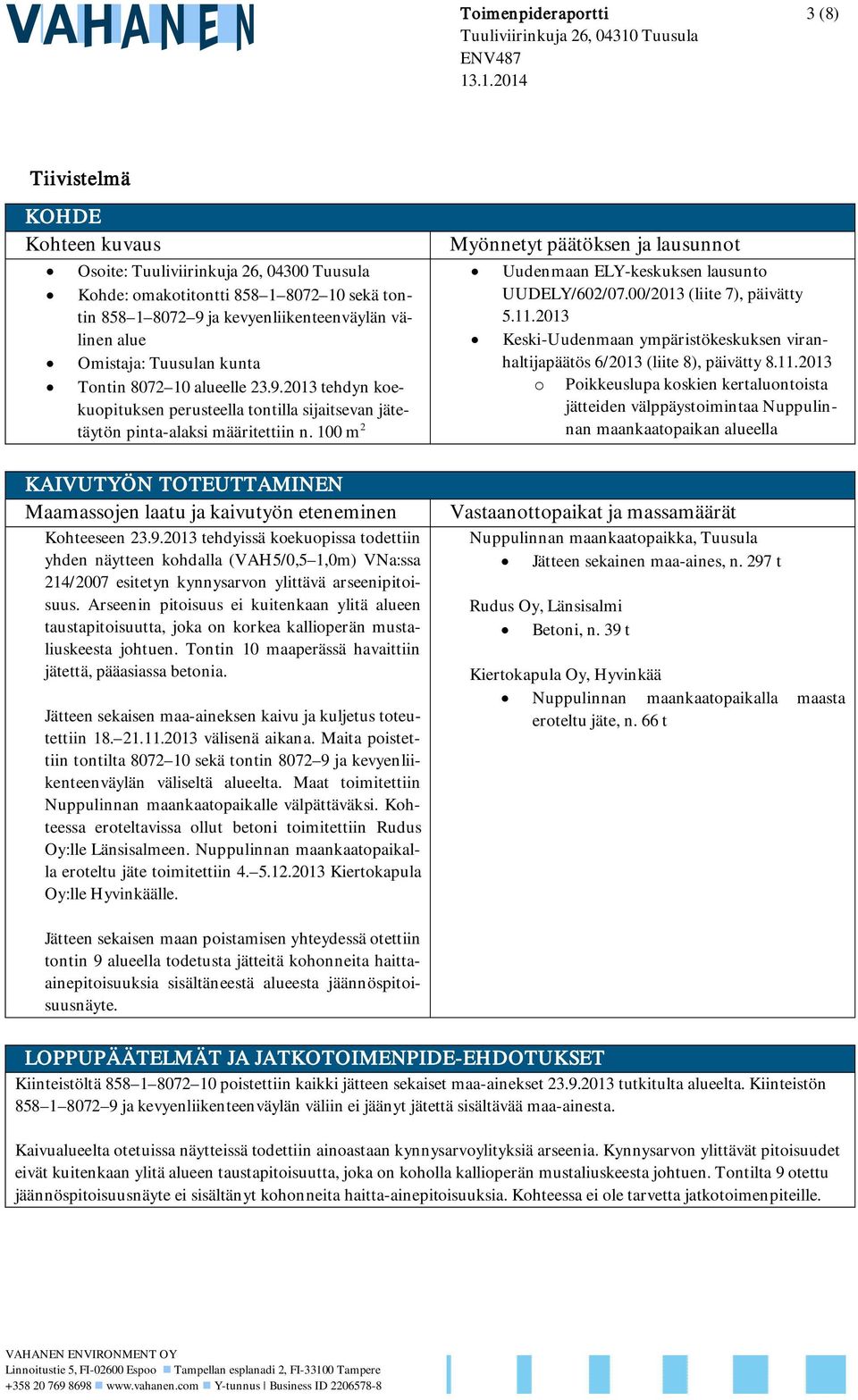

3 Toimenpideraportti 3 (8) Tiivistelmä KOHDE Kohteen kuvaus Osoite: Tuuliviirinkuja 26, Tuusula Kohde: omakotitontti sekä tontin ja kevyenliikenteenväylän välinen alue Omistaja: Tuusulan kunta Tontin alueelle tehdyn koekuopituksen perusteella tontilla sijaitsevan jätetäytön pinta-alaksi määritettiin n. 100 m 2 KAIVUTYÖN TOTEUTTAMINEN Maamassojen laatu ja kaivutyön eteneminen Kohteeseen tehdyissä koekuopissa todettiin yhden näytteen kohdalla (VAH5/0,5 1,0m) VNa:ssa 214/2007 esitetyn kynnysarvon ylittävä arseenipitoisuus. Arseenin pitoisuus ei kuitenkaan ylitä alueen taustapitoisuutta, joka on korkea kallioperän mustaliuskeesta johtuen. Tontin 10 maaperässä havaittiin jätettä, pääasiassa betonia. Jätteen sekaisen maa-aineksen kaivu ja kuljetus toteutettiin välisenä aikana. Maita poistettiin tontilta sekä tontin ja kevyenliikenteenväylän väliseltä alueelta. Maat toimitettiin Nuppulinnan maankaatopaikalle välpättäväksi. Kohteessa eroteltavissa ollut betoni toimitettiin Rudus Oy:lle Länsisalmeen. Nuppulinnan maankaatopaikalla eroteltu jäte toimitettiin Kiertokapula Oy:lle Hyvinkäälle. Myönnetyt päätöksen ja lausunnot Uudenmaan ELY-keskuksen lausunto UUDELY/602/07.00/2013 (liite 7), päivätty Keski-Uudenmaan ympäristökeskuksen viranhaltijapäätös 6/2013 (liite 8), päivätty o Poikkeuslupa koskien kertaluontoista jätteiden välppäystoimintaa Nuppulinnan maankaatopaikan alueella Vastaanottopaikat ja massamäärät Nuppulinnan maankaatopaikka, Tuusula Jätteen sekainen maa-aines, n. 297 t Rudus Oy, Länsisalmi Betoni, n. 39 t Kiertokapula Oy, Hyvinkää Nuppulinnan maankaatopaikalla maasta eroteltu jäte, n. 66 t Jätteen sekaisen maan poistamisen yhteydessä otettiin tontin 9 alueella todetusta jätteitä kohonneita haittaainepitoisuuksia sisältäneestä alueesta jäännöspitoisuusnäyte. LOPPUPÄÄTELMÄT JA JATKOTOIMENPIDE-EHDOTUKSET Kiinteistöltä poistettiin kaikki jätteen sekaiset maa-ainekset tutkitulta alueelta. Kiinteistön ja kevyenliikenteenväylän väliin ei jäänyt jätettä sisältävää maa-ainesta. Kaivualueelta otetuissa näytteissä todettiin ainoastaan kynnysarvoylityksiä arseenia. Kynnysarvon ylittävät pitoisuudet eivät kuitenkaan ylitä alueen taustapitoisuutta, joka on koholla kallioperän mustaliuskeesta johtuen. Tontilta 9 otettu jäännöspitoisuusnäyte ei sisältänyt kohonneita haitta-ainepitoisuuksia. Kohteessa ei ole tarvetta jatkotoimenpiteille. Linnoitustie 5, FI Espoo Tampellan esplanadi 2, FI Tampere Y-tunnus Business ID

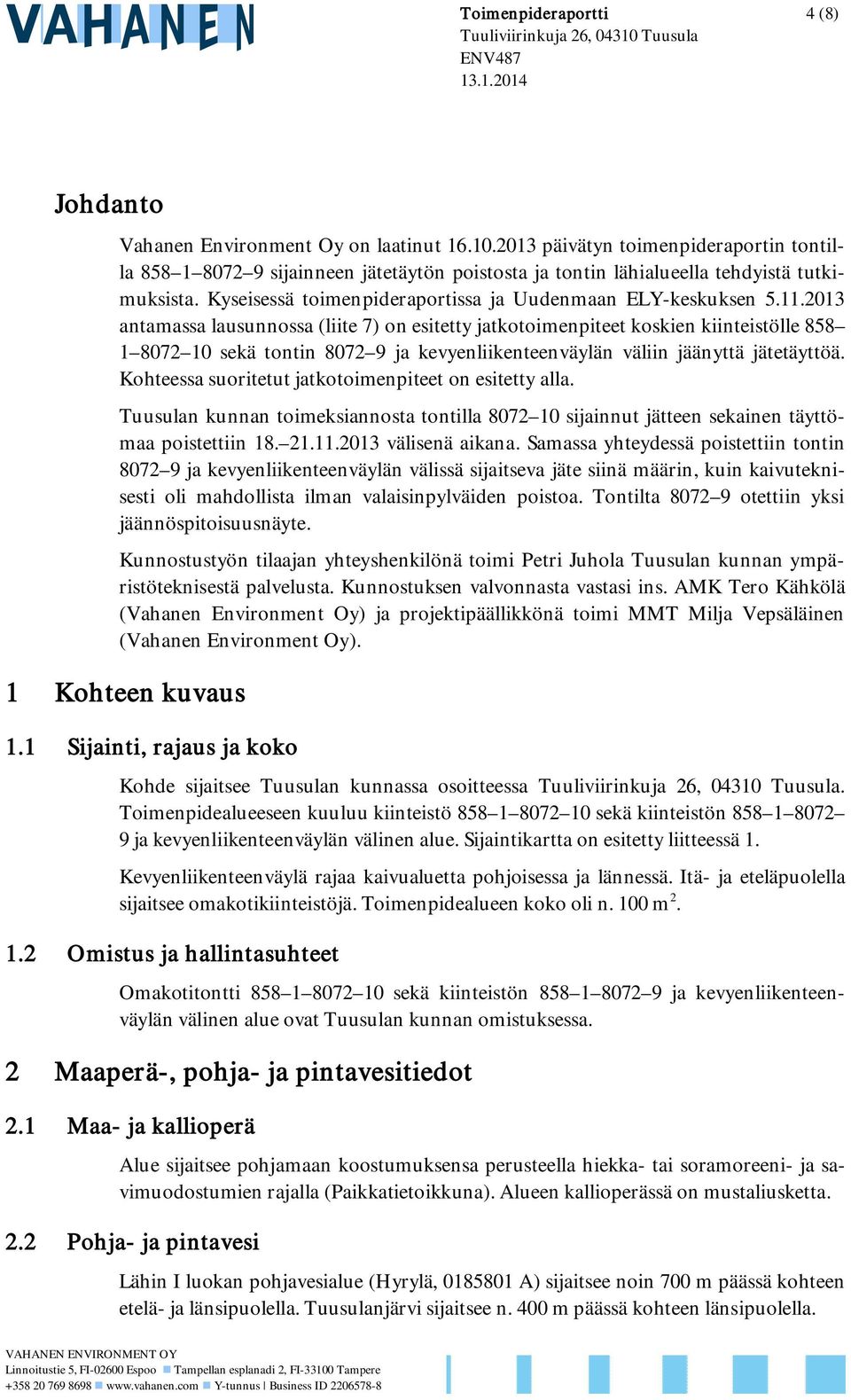

4 Toimenpideraportti 4 (8) Johdanto Vahanen Environment Oy on laatinut päivätyn toimenpideraportin tontilla sijainneen jätetäytön poistosta ja tontin lähialueella tehdyistä tutkimuksista. Kyseisessä toimenpideraportissa ja Uudenmaan ELY-keskuksen antamassa lausunnossa (liite 7) on esitetty jatkotoimenpiteet koskien kiinteistölle sekä tontin ja kevyenliikenteenväylän väliin jäänyttä jätetäyttöä. Kohteessa suoritetut jatkotoimenpiteet on esitetty alla. Tuusulan kunnan toimeksiannosta tontilla sijainnut jätteen sekainen täyttömaa poistettiin välisenä aikana. Samassa yhteydessä poistettiin tontin ja kevyenliikenteenväylän välissä sijaitseva jäte siinä määrin, kuin kaivuteknisesti oli mahdollista ilman valaisinpylväiden poistoa. Tontilta otettiin yksi jäännöspitoisuusnäyte. Kunnostustyön tilaajan yhteyshenkilönä toimi Petri Juhola Tuusulan kunnan ympäristöteknisestä palvelusta. Kunnostuksen valvonnasta vastasi ins. AMK Tero Kähkölä (Vahanen Environment Oy) ja projektipäällikkönä toimi MMT Milja Vepsäläinen (Vahanen Environment Oy). 1 Kohteen kuvaus 1.1 Sijainti, rajaus ja koko Kohde sijaitsee Tuusulan kunnassa osoitteessa. Toimenpidealueeseen kuuluu kiinteistö sekä kiinteistön ja kevyenliikenteenväylän välinen alue. Sijaintikartta on esitetty liitteessä 1. Kevyenliikenteenväylä rajaa kaivualuetta pohjoisessa ja lännessä. Itä- ja eteläpuolella sijaitsee omakotikiinteistöjä. Toimenpidealueen koko oli n. 100 m Omistus ja hallintasuhteet Omakotitontti sekä kiinteistön ja kevyenliikenteenväylän välinen alue ovat Tuusulan kunnan omistuksessa. 2 Maaperä-, pohja- ja pintavesitiedot 2.1 Maa- ja kallioperä Alue sijaitsee pohjamaan koostumuksensa perusteella hiekka- tai soramoreeni- ja savimuodostumien rajalla (Paikkatietoikkuna). Alueen kallioperässä on mustaliusketta. 2.2 Pohja- ja pintavesi Lähin I luokan pohjavesialue (Hyrylä, A) sijaitsee noin 700 m päässä kohteen etelä- ja länsipuolella. Tuusulanjärvi sijaitsee n. 400 m päässä kohteen länsipuolella. Linnoitustie 5, FI Espoo Tampellan esplanadi 2, FI Tampere Y-tunnus Business ID

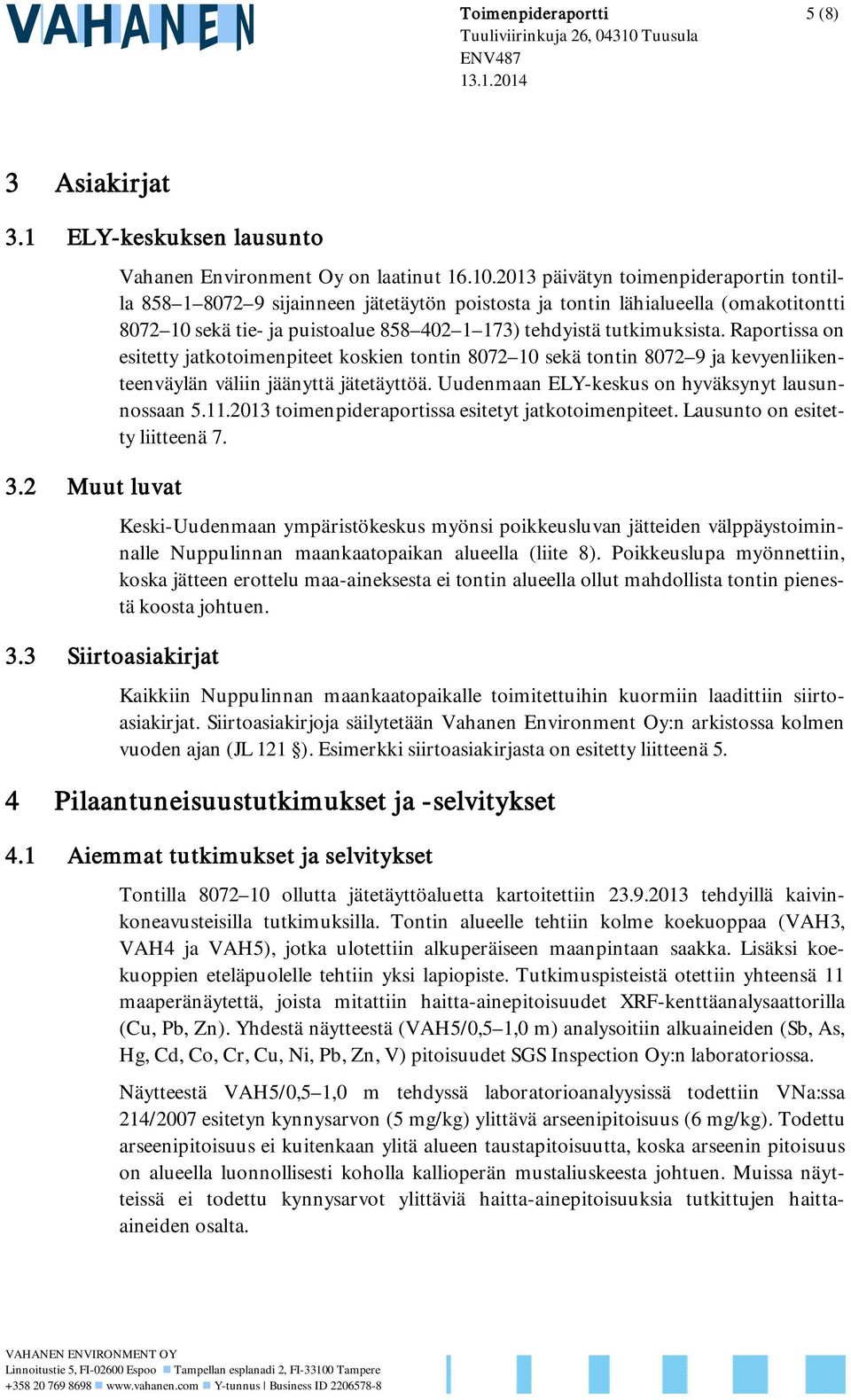

5 Toimenpideraportti 5 (8) Asiakirjat 3.1 ELY-keskuksen lausunto 3.2 Muut luvat 3.3 Siirtoasiakirjat Vahanen Environment Oy on laatinut päivätyn toimenpideraportin tontilla sijainneen jätetäytön poistosta ja tontin lähialueella (omakotitontti sekä tie- ja puistoalue ) tehdyistä tutkimuksista. Raportissa on esitetty jatkotoimenpiteet koskien tontin sekä tontin ja kevyenliikenteenväylän väliin jäänyttä jätetäyttöä. Uudenmaan ELY-keskus on hyväksynyt lausunnossaan toimenpideraportissa esitetyt jatkotoimenpiteet. Lausunto on esitetty liitteenä 7. Keski-Uudenmaan ympäristökeskus myönsi poikkeusluvan jätteiden välppäystoiminnalle Nuppulinnan maankaatopaikan alueella (liite 8). Poikkeuslupa myönnettiin, koska jätteen erottelu maa-aineksesta ei tontin alueella ollut mahdollista tontin pienestä koosta johtuen. Kaikkiin Nuppulinnan maankaatopaikalle toimitettuihin kuormiin laadittiin siirtoasiakirjat. Siirtoasiakirjoja säilytetään Vahanen Environment Oy:n arkistossa kolmen vuoden ajan (JL 121 ). Esimerkki siirtoasiakirjasta on esitetty liitteenä 5. 4 Pilaantuneisuustutkimukset ja -selvitykset 4.1 Aiemmat tutkimukset ja selvitykset Tontilla ollutta jätetäyttöaluetta kartoitettiin tehdyillä kaivinkoneavusteisilla tutkimuksilla. Tontin alueelle tehtiin kolme koekuoppaa (VAH3, VAH4 ja VAH5), jotka ulotettiin alkuperäiseen maanpintaan saakka. Lisäksi koekuoppien eteläpuolelle tehtiin yksi lapiopiste. Tutkimuspisteistä otettiin yhteensä 11 maaperänäytettä, joista mitattiin haitta-ainepitoisuudet XRF-kenttäanalysaattorilla (Cu, Pb, Zn). Yhdestä näytteestä (VAH5/0,5 1,0 m) analysoitiin alkuaineiden (Sb, As, Hg, Cd, Co, Cr, Cu, Ni, Pb, Zn, V) pitoisuudet SGS Inspection Oy:n laboratoriossa. Näytteestä VAH5/0,5 1,0 m tehdyssä laboratorioanalyysissä todettiin VNa:ssa 214/2007 esitetyn kynnysarvon (5 mg/kg) ylittävä arseenipitoisuus (6 mg/kg). Todettu arseenipitoisuus ei kuitenkaan ylitä alueen taustapitoisuutta, koska arseenin pitoisuus on alueella luonnollisesti koholla kallioperän mustaliuskeesta johtuen. Muissa näytteissä ei todettu kynnysarvot ylittäviä haitta-ainepitoisuuksia tutkittujen haittaaineiden osalta. Linnoitustie 5, FI Espoo Tampellan esplanadi 2, FI Tampere Y-tunnus Business ID

6 Toimenpideraportti 6 (8) Kaikissa tontin alueelle tehdyissä koekuopissa havaittiin jätetäyttöä. Jäte koostui pääosin betonista, mutta myös metallista, muovista ja tiilestä. Koekuoppien eteläpuolelle tehdyssä lapiopisteessä ei havaittu jätettä. Tontin ja kevyenliikenteenväylän väliin jäi jätetäyttöä tontilla syyskuussa 2013 tehdyn jätteen sekaisen maa-aineksen poiston jälkeen. Kevyenliikenteenväylää vasten olleesta seinämästä ei tuolloin tutkittu haitta-ainepitoisuuksia. 4.2 Jätetäytön poiston yhteydessä tehdyt tutkimukset Ennen kaivutyön aloittamista tontin ja kevyenliikenteenväylän välissä olleen jätteen sekaisen maa-aineksen haitta-ainepitoisuus tutkittiin XRFkenttäanalysaattorilla (näyte VAH9). Maa-aineksessa ei todettu kynnysarvot ylittäviä haitta-ainepitoisuuksia tutkittujen haitta-aineiden osalta. Kaivutyön aikana ympäristötekninen valvoja teki tarkastusmittauksia XRFkenttäanalysaattorilla poistettavasta massasta. Tarkastusmittauksissa ei todettu kynnysarvot ylittäviä haitta-ainepitoisuuksia (Cu, Pb, Zn). Kaivuyön jälkeen kevyenliikenteenväylää vasten olevasta seinämästä (tontin kohdalta) otettiin jäännöspitoisuusnäyte, jonka alkuainepitoisuudet (Sb, As, Hg, Cd, Co, Cr, Cu, Ni, Pb, Zn, V) analysoitiin SGS Inspection Services Oy:n laboratoriossa. 5 Kaivutyön kuvaus 5.1 Tavoitteet Tavoitteena oli poistaa tontin maaperästä kaikki jätteen sekaiset maaainekset. Samassa yhteydessä tontin ja kevyenliikenteenväylän väliin jäänyt jätetäyttö tuli poistaa siinä määrin, kuin kaivuteknisesti oli mahdollista ilman valaisinpylväiden poistoa. 5.2 Kaivutyön toteuttaminen Kaivutyö aloitettiin poistamalla tontin ja kevyenliikenteenväylän välissä olleet jätteen sekaisen maa-ainekset. Kaivua jatkettiin tontin puolelle, kunnes jätettä sisältänyt täyttömaa oli poistettu tutkitulta alueelta. Kaivutyö toteutettiin välisenä aikana. Jätteen sekaiset maamassat kaivettiin pääsääntöisesti suoraan ajoneuvojen kyytiin. Massasta helposti eroteltavissa ollut betoni kuitenkin eroteltiin kaivutyön aikana. Työn aikana otettuja valokuvia on esitetty liitteessä Poistetut massamäärät ja kuljetus Jätteen sekaiset maa-ainekset (297 t) kuljetettiin Nuppulinnan maankaatopaikalle, jossa maat välpättiin ja erotellut jätteet (66 t) toimitettiin Linnoitustie 5, FI Espoo Tampellan esplanadi 2, FI Tampere Y-tunnus Business ID

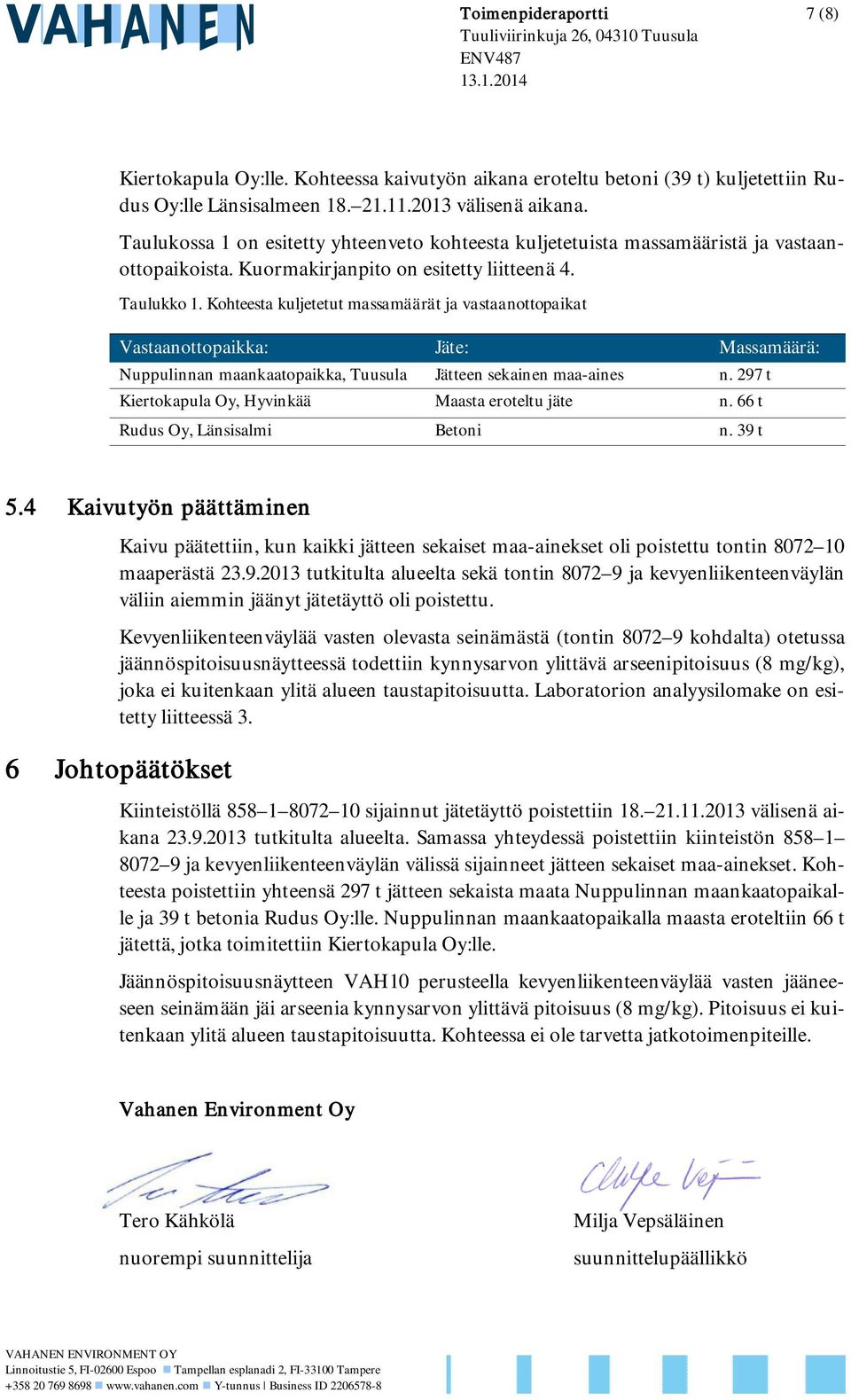

7 Toimenpideraportti 7 (8) Kiertokapula Oy:lle. Kohteessa kaivutyön aikana eroteltu betoni (39 t) kuljetettiin Rudus Oy:lle Länsisalmeen välisenä aikana. Taulukossa 1 on esitetty yhteenveto kohteesta kuljetetuista massamääristä ja vastaanottopaikoista. Kuormakirjanpito on esitetty liitteenä 4. Taulukko 1. Kohteesta kuljetetut massamäärät ja vastaanottopaikat Vastaanottopaikka: Jäte: Massamäärä: Nuppulinnan maankaatopaikka, Tuusula Jätteen sekainen maa-aines n. 297 t Kiertokapula Oy, Hyvinkää Maasta eroteltu jäte n. 66 t Rudus Oy, Länsisalmi Betoni n. 39 t 5.4 Kaivutyön päättäminen Kaivu päätettiin, kun kaikki jätteen sekaiset maa-ainekset oli poistettu tontin maaperästä tutkitulta alueelta sekä tontin ja kevyenliikenteenväylän väliin aiemmin jäänyt jätetäyttö oli poistettu. Kevyenliikenteenväylää vasten olevasta seinämästä (tontin kohdalta) otetussa jäännöspitoisuusnäytteessä todettiin kynnysarvon ylittävä arseenipitoisuus (8 mg/kg), joka ei kuitenkaan ylitä alueen taustapitoisuutta. Laboratorion analyysilomake on esitetty liitteessä 3. 6 Johtopäätökset Kiinteistöllä sijainnut jätetäyttö poistettiin välisenä aikana tutkitulta alueelta. Samassa yhteydessä poistettiin kiinteistön ja kevyenliikenteenväylän välissä sijainneet jätteen sekaiset maa-ainekset. Kohteesta poistettiin yhteensä 297 t jätteen sekaista maata Nuppulinnan maankaatopaikalle ja 39 t betonia Rudus Oy:lle. Nuppulinnan maankaatopaikalla maasta eroteltiin 66 t jätettä, jotka toimitettiin Kiertokapula Oy:lle. Jäännöspitoisuusnäytteen VAH10 perusteella kevyenliikenteenväylää vasten jääneeseen seinämään jäi arseenia kynnysarvon ylittävä pitoisuus (8 mg/kg). Pitoisuus ei kuitenkaan ylitä alueen taustapitoisuutta. Kohteessa ei ole tarvetta jatkotoimenpiteille. Vahanen Environment Oy Tero Kähkölä nuorempi suunnittelija Milja Vepsäläinen suunnittelupäällikkö Linnoitustie 5, FI Espoo Tampellan esplanadi 2, FI Tampere Y-tunnus Business ID

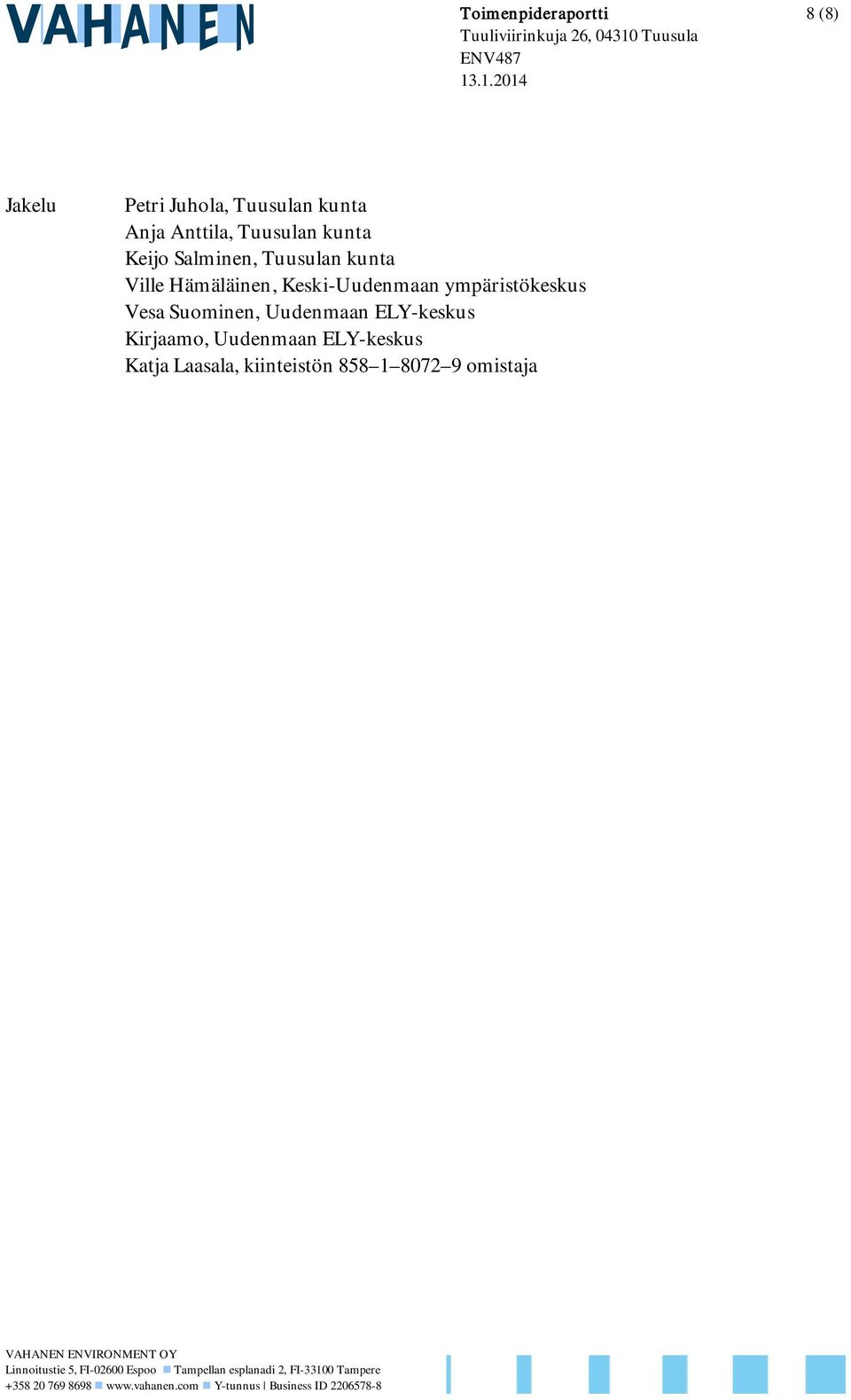

8 Toimenpideraportti 8 (8) Jakelu Petri Juhola, Tuusulan kunta Anja Anttila, Tuusulan kunta Keijo Salminen, Tuusulan kunta Ville Hämäläinen, Keski-Uudenmaan ympäristökeskus Vesa Suominen, Uudenmaan ELY-keskus Kirjaamo, Uudenmaan ELY-keskus Katja Laasala, kiinteistön omistaja Linnoitustie 5, FI Espoo Tampellan esplanadi 2, FI Tampere Y-tunnus Business ID

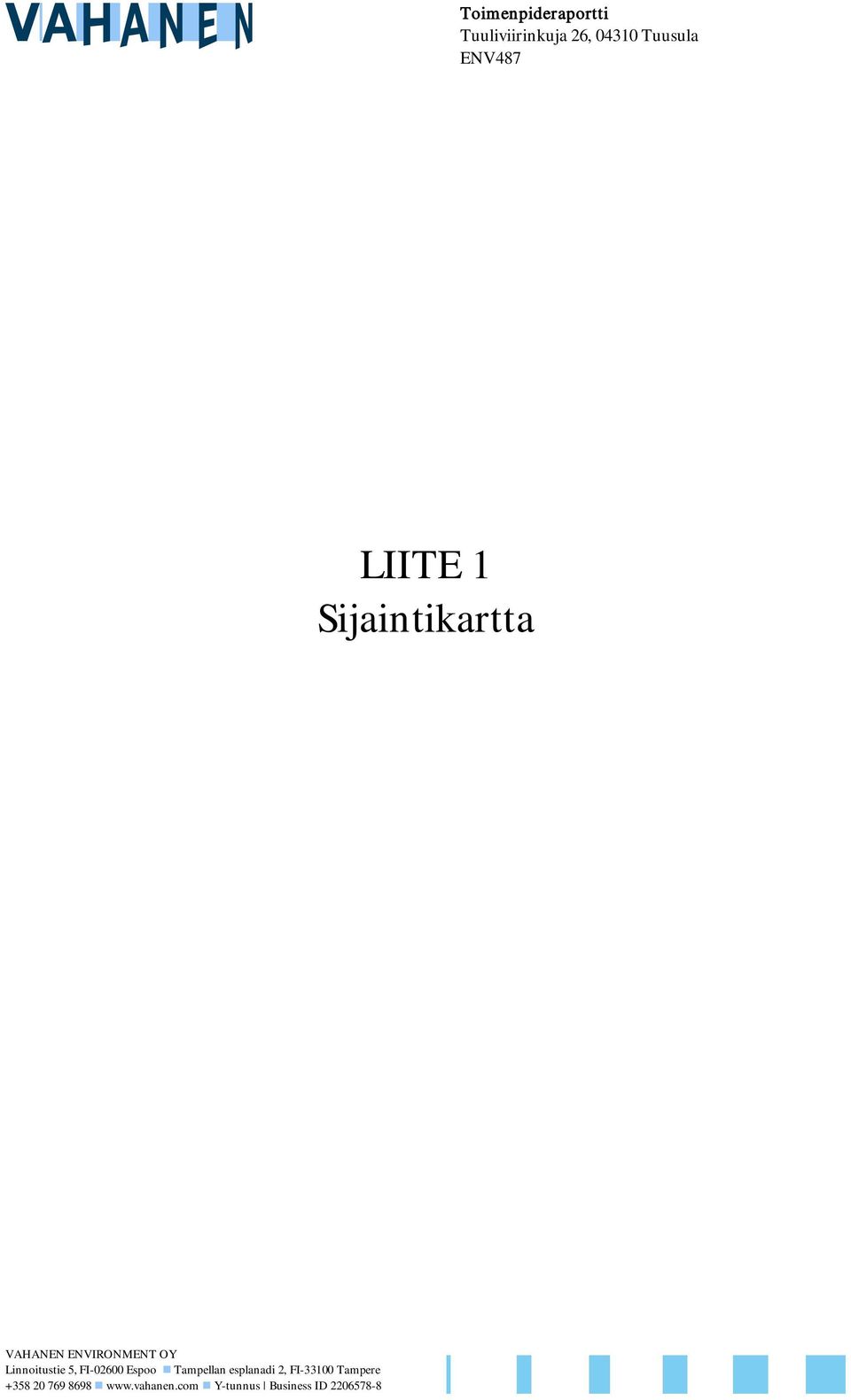

9 Toimenpideraportti LIITE 1 Sijaintikartta Linnoitustie 5, FI Espoo Tampellan esplanadi 2, FI Tampere Y-tunnus Business ID

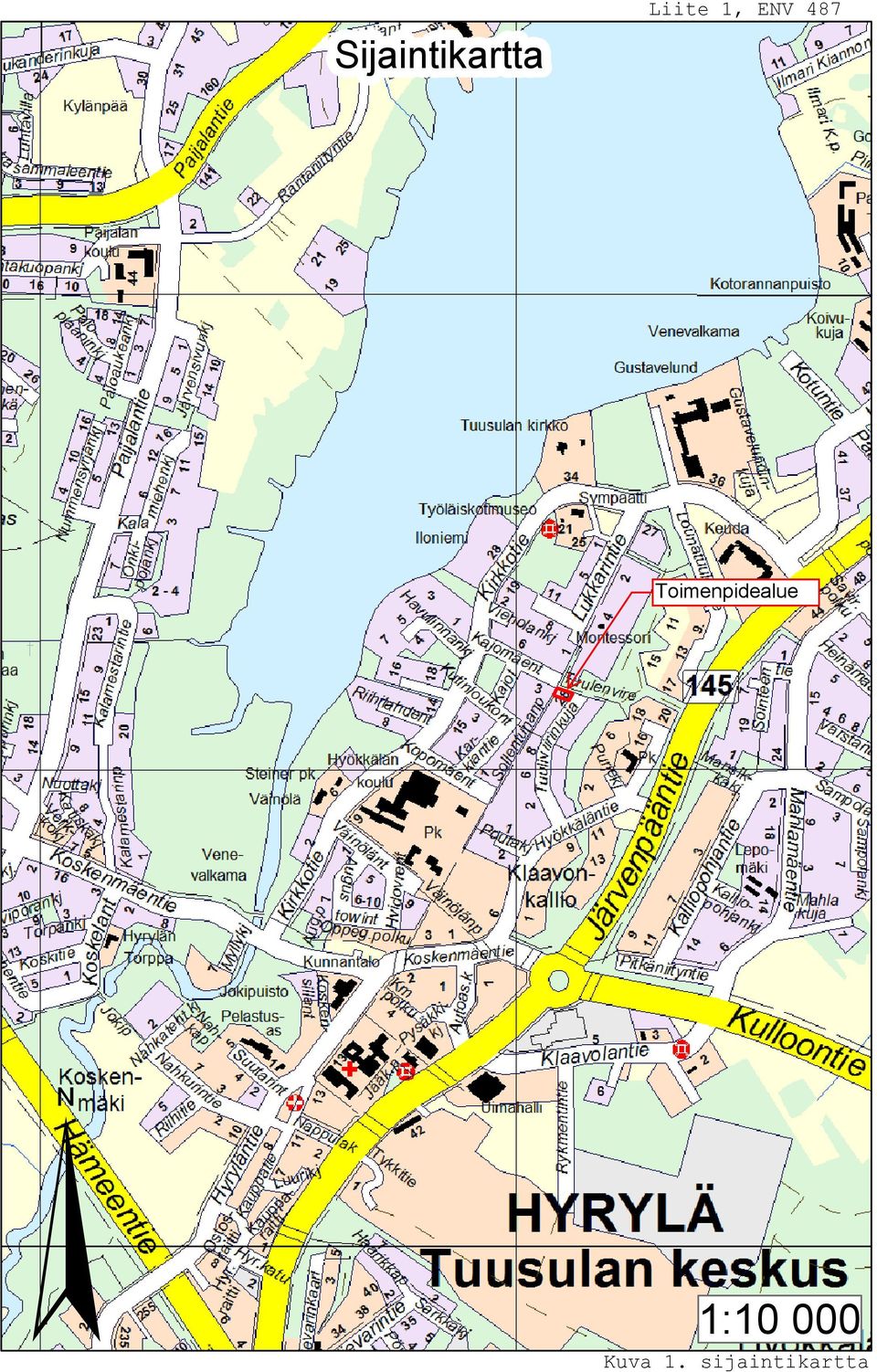

10 Sijaintikartta 1:10 000

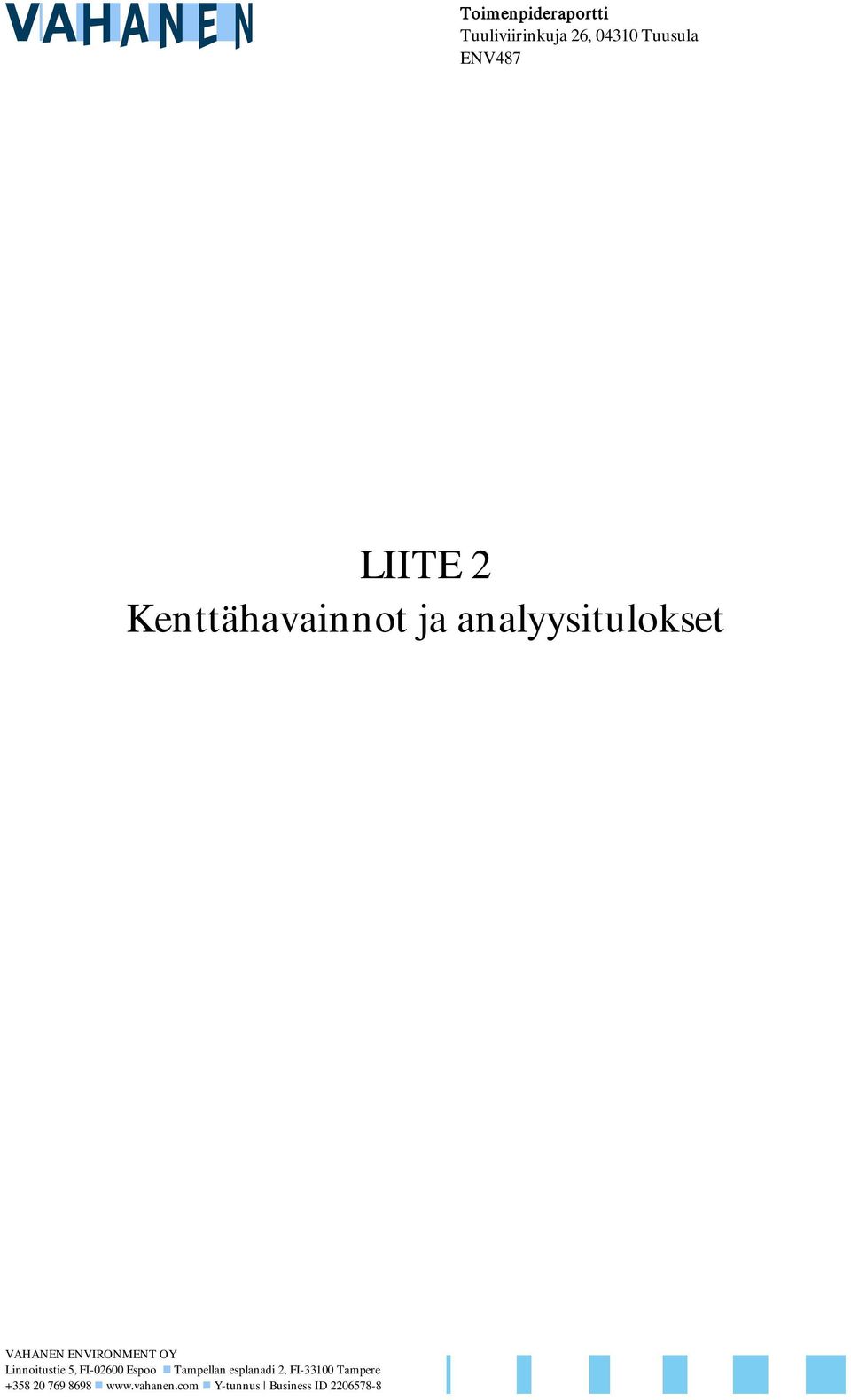

11 Toimenpideraportti LIITE 2 Kenttähavainnot ja analyysitulokset Linnoitustie 5, FI Espoo Tampellan esplanadi 2, FI Tampere Y-tunnus Business ID

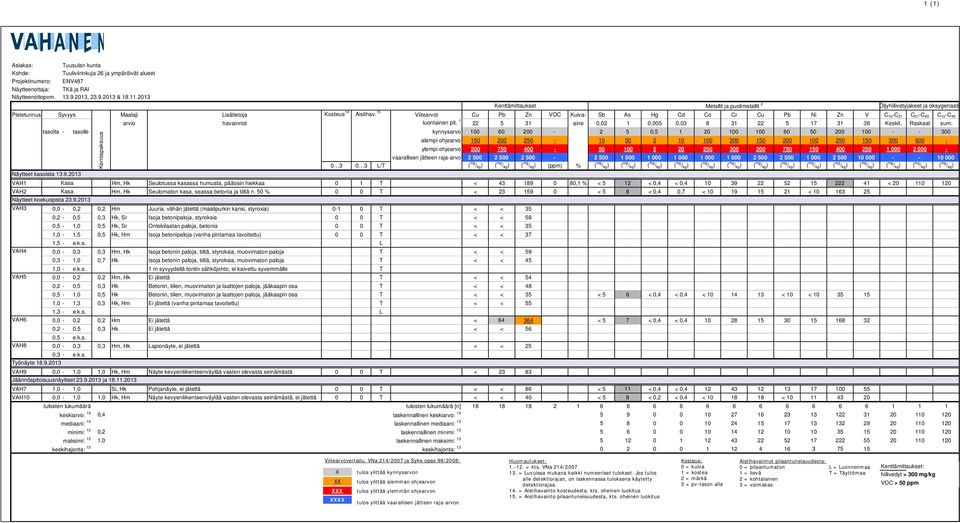

12 1 (1) Asiakas: Tuusulan kunta Kohde: Tuuliviirinkuja 26 ja ympäröivät alueet Projektinumero: Näytteenottaja: TKä ja RAl Näytteenottopvm , & Kenttämittaukset Metallit ja puolimetallit 2 Öljyhiilivetyjakeet ja oksygenaatit Pistetunnus Syvyys Maalaji Lisätietoja Kosteus 14 Aistihav. 15 Viitearvot Cu Pb Zn VOC Kuiva- Sb As Hg Cd Co Cr Cu Pb Ni Zn V C 10 -C 21 C 21 -C 40 C 10 -C 40 arvio havainnot luontainen pit aine 0,02 1 0,005 0, Keskit. Raskaat sum. tasolta - tasolle kynnysarvo , Näytteet kasoista alempi ohjearvo ylempi ohjearvo vaarallisen jätteen raja-arvo L/T ( mg / kg ) ( mg / kg ) ( mg / kg ) (ppm) % ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) VAH1 Kasa Hm, Hk Seulotussa kasassa humusta, pääosin hiekkaa 0 1 T < ,1 % < 5 12 < 0,4 < 0, < VAH2 Kasa Hm, Hk Seulomaton kasa, seassa betonia ja tiiltä n. 50 % 0 0 T < < 5 8 < 0,4 0,7 < < Näytteet koekuopista VAH3 VAH4 VAH5 VAH6 VAH8 0,0-0,2 0,2 Hm Juuria, vähän jätettä (maalipurkin kansi, styroxia) T < < 35 0,2-0,5 0,3 Hk, Sr Isoja betonipaloja, styroksia 0 0 T < < 58 0,5-1,0 0,5 Hk, Sr Ontelolaatan paloja, betonia 0 0 T < < 35 1,0-1,5 0,5 Hk, Hm Isoja betonipaloja (vanha pintamaa tavoitettu) 0 0 T < < 37 1,5 - e.k.s. L 0,0-0,3 0,3 Hm, Hk Isoja betonin paloja, tiiltä, styroksia, muovimaton paloja T < < 59 0,3-1,0 0,7 Hk Isoja betonin paloja, tiiltä, styroksia, muovimaton paloja T < < 45 1,0 - e.k.s. 1 m syvyydellä tontin sähköjohto, ei kaivettu syvemmälle T 0,0-0,2 0,2 Hm, Hk Ei jätettä T < < 54 0,2-0,5 0,3 Hk Betonin, tiilen, muovimaton ja laattojen paloja, jääkaapin osa T < < 48 0,5-1,0 0,5 Hk Betonin, tiilen, muovimaton ja laattojen paloja, jääkaapin osa T < < 35 < 5 6 < 0,4 < 0,4 < < 10 < ,0-1,3 0,3 Hk, Hm Ei jätettä (vanha pintamaa tavoitettu) T < < 55 1,3 - e.k.s. L 0,0-0,2 0,2 Hm Ei jätettä < < 5 7 < 0,4 < 0, ,2-0,5 0,3 Hk Ei jätettä < < 56 0,5 - e.k.s. 0,3 - e.k.s. Työnäyte Kerrospaksuus 0,0-0,3 0,3 Hm, Hk Lapionäyte, ei jätettä < < 25 VAH9 0,0-1,0 1,0 Hk, Hm Näyte kevyenliikenteenväylää vasten olevasta seinämästä 0 0 T < Jäännöspitoisuusnäytteet ja VAH7 1,0-1,0 Si, Hk Pohjanäyte, ei jätettä 0 0 T < < 86 < 5 11 < 0,4 < 0, VAH10 0,0-1,0 1,0 Hk, Hm Näyte kevyenliikenteenväylää vasten olevasta seinämästä, ei jätettä 0 0 T < < 40 < 5 8 < 0,2 < 0,4 < < tulosten lukumäärä tulosten lukumäärä [n] keskiarvo: 13 0,4 laskennallinen keskiarvo: mediaani: 13 laskennallinen mediaani: minimi: 13 0,2 laskennallinen minimi: maksimi: 13 1,0 laskennallinen maksimi: keskihajonta: 13 keskihajonta: Viitearvovertailu, VNa 214/2007 ja Syke opas 98/2008: X tulos ylittää kynnysarvon XX tulos ylittää alemman ohjearvon XXX tulos ylittää ylemmän ohjearvon XXXX tulos ylittää vaarallisen jätteen raja-arvon. Huomautukset: = kts. VNa 214/ = Luvuissa mukana kaikki numeeriset tulokset. Jos tulos alle detektiorajan, on laskennassa tuloksena käytetty detektiorajaa. 14. = Aistihavainto kosteudesta, kts. oheinen luokitus 15. = Aistihavainto pilaantuneisuudesta, kts. oheinen luokitus Kosteus: 0 = kuiva 1 = kostea 2 = märkä 3 = pv-tason alla Aistihavainnot pilaantuneisuudesta: 0 = pilaantumaton 1 = lievä 2 = kohtalainen 3 = voimakas L = Luonnonmaa T = Täyttömaa Kenttämittaukset: hiilivedyt > 300 mg/kg VOC > 50 ppm

13 Toimenpideraportti LIITE 3 Laboratorion analyysilomakkeet Linnoitustie 5, FI Espoo Tampellan esplanadi 2, FI Tampere Y-tunnus Business ID

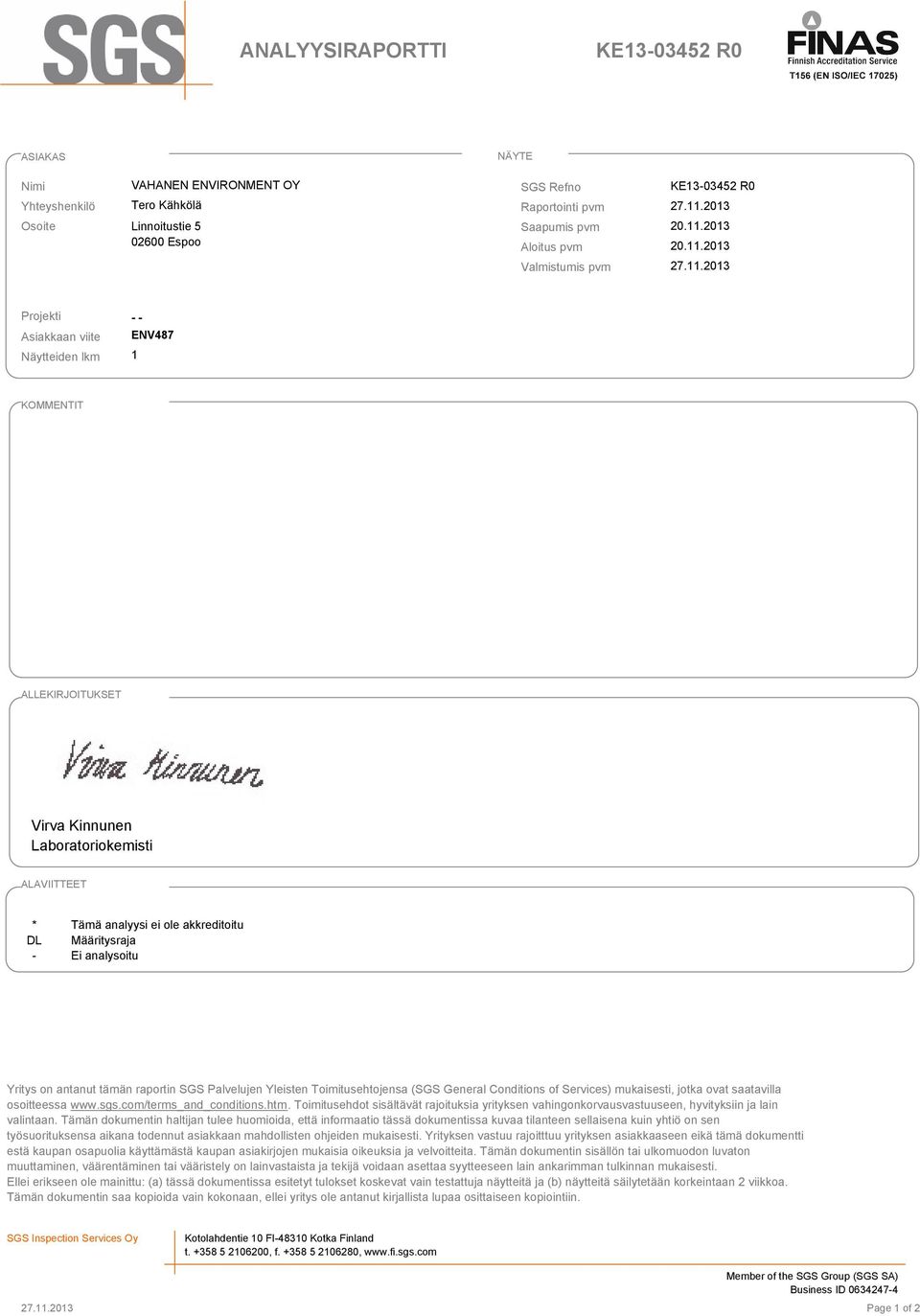

14 ANALYYSIRAPORTTI KE R0 ASIAKAS NÄYTE Nimi Yhteyshenkilö Tero Kähkölä SGS Refno Raportointi pvm KE R Osoite Linnoitustie Espoo Saapumis pvm Aloitus pvm Valmistumis pvm Projekti Asiakkaan viite Näytteiden lkm KOMMENTIT ALLEKIRJOITUKSET Virva Kinnunen Laboratoriokemisti ALAVIITTEET * DL - Tämä analyysi ei ole akkreditoitu Määritysraja Ei analysoitu Yritys on antanut tämän raportin SGS Palvelujen Yleisten Toimitusehtojensa (SGS General Conditions of Services) mukaisesti, jotka ovat saatavilla osoitteessa Toimitusehdot sisältävät rajoituksia yrityksen vahingonkorvausvastuuseen, hyvityksiin ja lain valintaan. Tämän dokumentin haltijan tulee huomioida, että informaatio tässä dokumentissa kuvaa tilanteen sellaisena kuin yhtiö on sen työsuorituksensa aikana todennut asiakkaan mahdollisten ohjeiden mukaisesti. Yrityksen vastuu rajoitttuu yrityksen asiakkaaseen eikä tämä dokumentti estä kaupan osapuolia käyttämästä kaupan asiakirjojen mukaisia oikeuksia ja velvoitteita. Tämän dokumentin sisällön tai ulkomuodon luvaton muuttaminen, väärentäminen tai vääristely on lainvastaista ja tekijä voidaan asettaa syytteeseen lain ankarimman tulkinnan mukaisesti. Ellei erikseen ole mainittu: (a) tässä dokumentissa esitetyt tulokset koskevat vain testattuja näytteitä ja (b) näytteitä säilytetään korkeintaan 2 viikkoa. Tämän dokumentin saa kopioida vain kokonaan, ellei yritys ole antanut kirjallista lupaa osittaiseen kopiointiin. SGS Inspection Services Oy Kotolahdentie 10 FI Kotka Finland t , f , Member of the SGS Group (SGS SA) Business ID Page 1 of 2

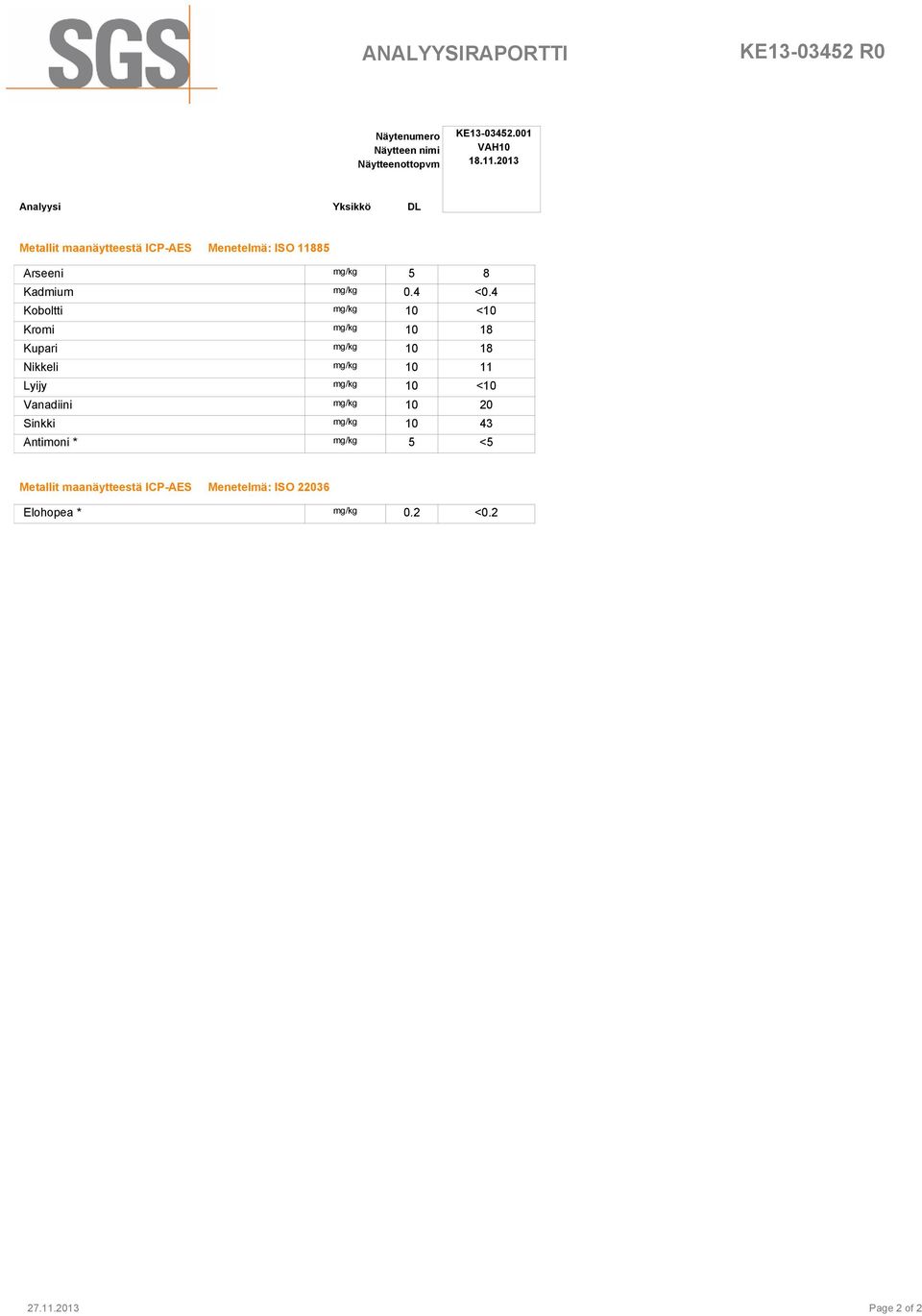

15 ANALYYSIRAPORTTI KE R0 Näytenumero Näytteen nimi Näytteenottopvm KE VAH Analyysi Yksikkö DL Metallit maanäytteestä ICP-AES Menetelmä: ISO Arseeni mg/kg 5 8 Kadmium mg/kg 0.4 <0.4 Koboltti mg/kg 10 <10 Kromi mg/kg Kupari mg/kg Nikkeli mg/kg Lyijy mg/kg 10 <10 Vanadiini mg/kg Sinkki mg/kg Antimoni * mg/kg 5 <5 Metallit maanäytteestä ICP-AES Menetelmä: ISO Elohopea * mg/kg 0.2 < Page 2 of 2

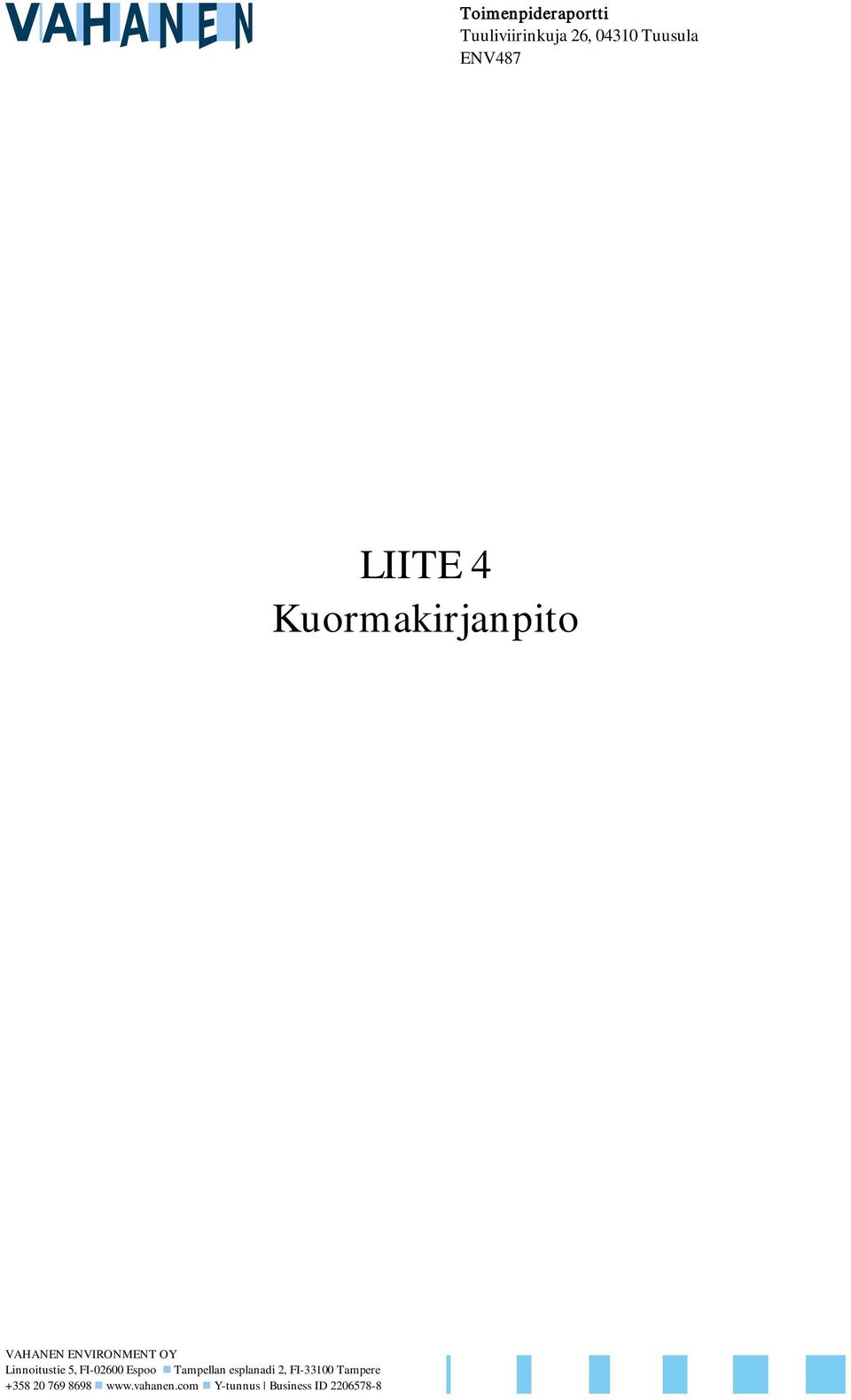

16 Toimenpideraportti LIITE 4 Kuormakirjanpito Linnoitustie 5, FI Espoo Tampellan esplanadi 2, FI Tampere Y-tunnus Business ID

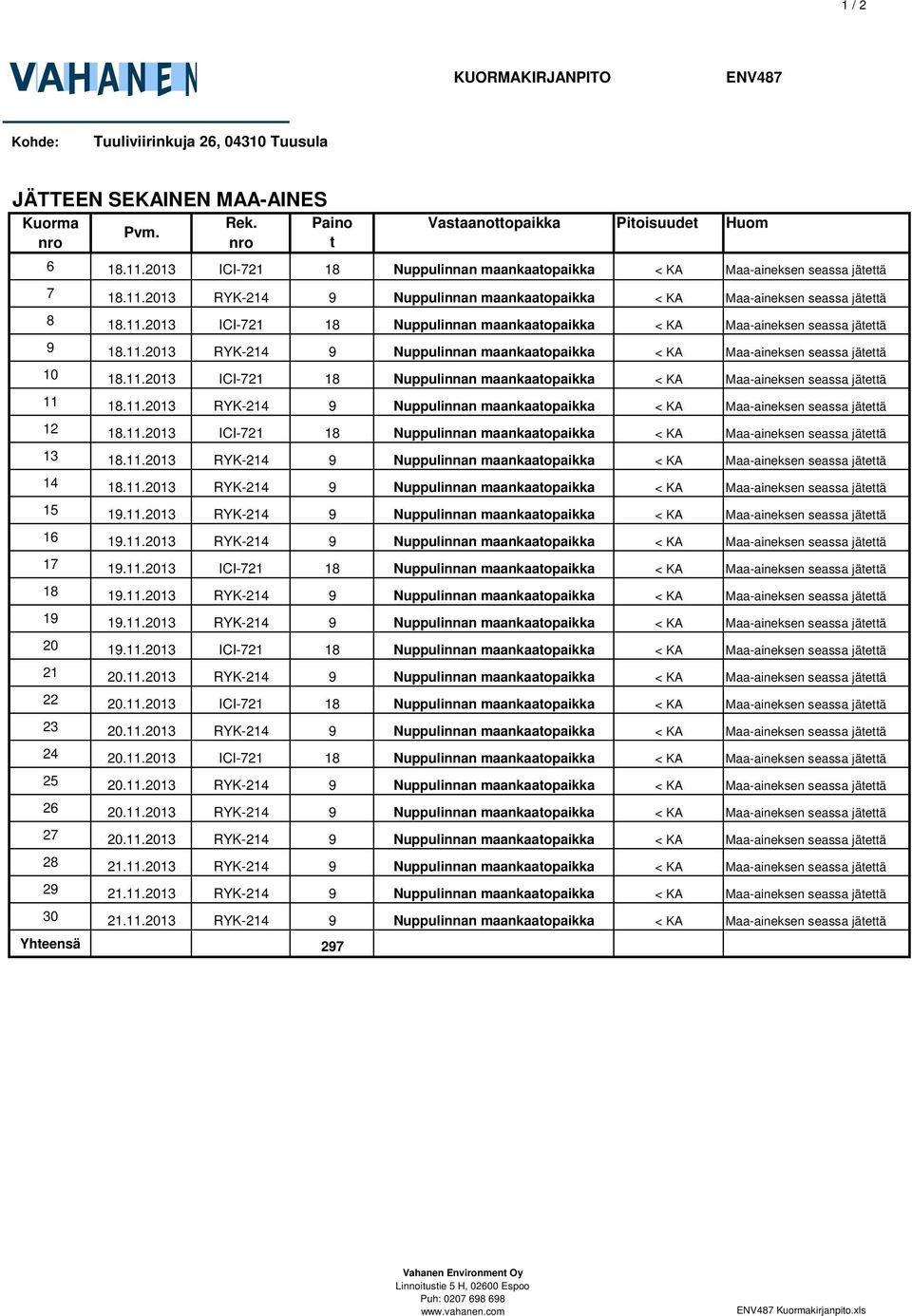

17 1 / 2 KUORMAKIRJANPITO Kohde: JÄTTEEN SEKAINEN MAA-AINES Kuorma Rek. Paino Vastaanottopaikka Pitoisuudet Pvm. nro nro t Huom ICI Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä RYK Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä ICI Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä RYK Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä ICI Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä RYK Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä ICI Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä RYK Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä RYK Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä RYK Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä RYK Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä ICI Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä RYK Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä RYK Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä ICI Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä RYK Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä ICI Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä RYK Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä ICI Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä RYK Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä RYK Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä RYK Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä RYK Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä RYK Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä RYK Nuppulinnan maankaatopaikka < KA Maa-aineksen seassa jätettä Yhteensä 297 Vahanen Environment Oy Linnoitustie 5 H, Espoo Puh: Kuormakirjanpito.xls

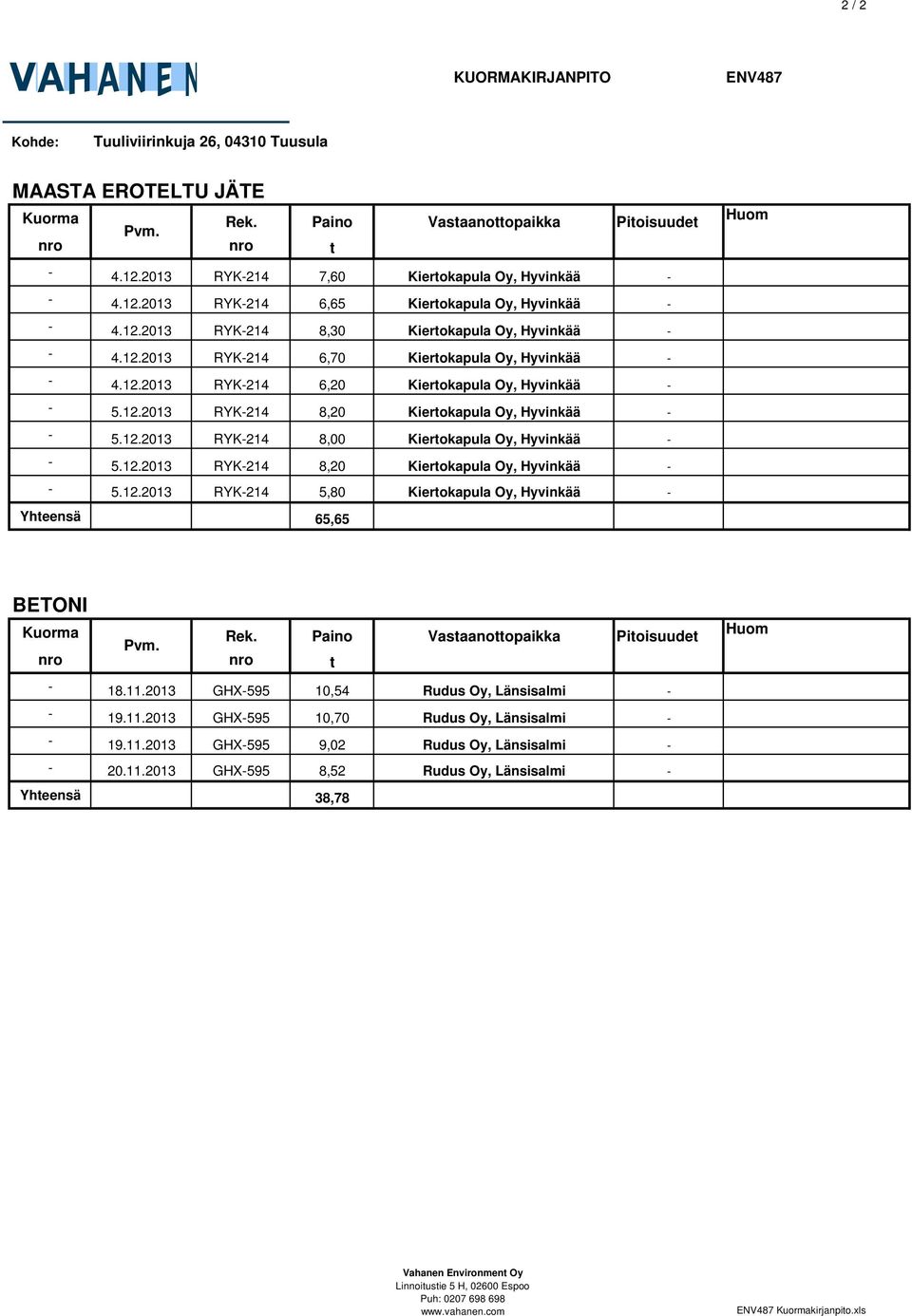

18 2 / 2 KUORMAKIRJANPITO Kohde: MAASTA EROTELTU JÄTE Kuorma Rek. Paino Vastaanottopaikka Pitoisuudet Pvm. nro nro t Huom RYK-214 7,60 Kiertokapula Oy, Hyvinkää RYK-214 6,65 Kiertokapula Oy, Hyvinkää RYK-214 8,30 Kiertokapula Oy, Hyvinkää RYK-214 6,70 Kiertokapula Oy, Hyvinkää RYK-214 6,20 Kiertokapula Oy, Hyvinkää RYK-214 8,20 Kiertokapula Oy, Hyvinkää RYK-214 8,00 Kiertokapula Oy, Hyvinkää RYK-214 8,20 Kiertokapula Oy, Hyvinkää RYK-214 5,80 Kiertokapula Oy, Hyvinkää - Yhteensä 65,65 BETONI Kuorma Rek. Paino Vastaanottopaikka Pitoisuudet Pvm. nro nro t Huom GHX ,54 Rudus Oy, Länsisalmi GHX ,70 Rudus Oy, Länsisalmi GHX-595 9,02 Rudus Oy, Länsisalmi GHX-595 8,52 Rudus Oy, Länsisalmi - Yhteensä 38,78 Vahanen Environment Oy Linnoitustie 5 H, Espoo Puh: Kuormakirjanpito.xls

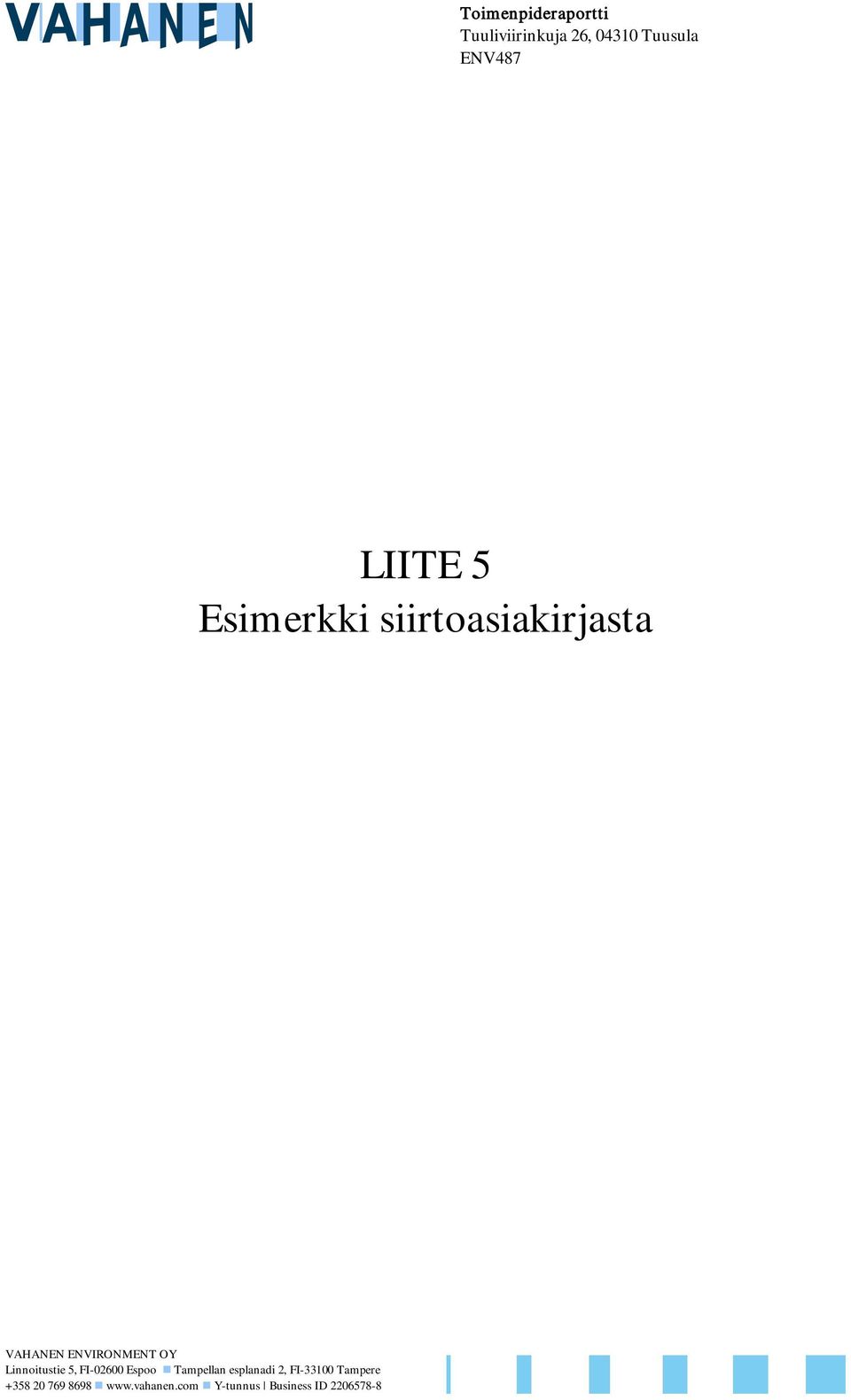

19 Toimenpideraportti LIITE 5 Esimerkki siirtoasiakirjasta Linnoitustie 5, FI Espoo Tampellan esplanadi 2, FI Tampere Y-tunnus Business ID

20

21 Toimenpideraportti LIITE 6 Valokuvaliite Linnoitustie 5, FI Espoo Tampellan esplanadi 2, FI Tampere Y-tunnus Business ID

22

23 Toimenpideraportti LIITE 7 Uudenmaan ELY-keskuksen lausunto UUDELY/602/07.00/2013 Linnoitustie 5, FI Espoo Tampellan esplanadi 2, FI Tampere Y-tunnus Business ID

24 LAUSUNTO UUDELY/602//07.00/ Tuusulan kunta Tekninen toimi PL Tuusula Viite Toimenpideraportti, Tuuliviirinkuja 26, Tuusula, Vahanen Environment Oy, Toimenpideraportin tarkastaminen, Tuuliviirinkuja 26, Tuusula Taustaa Tuusulassa osoitteessa Tuuliviirinkuja 26 todettiin asuinrakennuksen rakentamisen yhteydessä maaperässä jätetäyttöä. Keski-Uudenmaan ympäristökeskus teki alueelle tarkastuskäynnin Uudenmaan ELY-keskus antoi sähköpostitse ohjeet jätetäyttöalueen maaperän tutkimisesta ja jatkotoimenpiteistä. Alueella tehdyistä toimenpiteistä on toimitettu Vahanen Environment Oy:n päivätty toimenpideraportti. Jätetäyttöä todettiin kiinteistöllä , jonka omistavat Katja ja Sampo Laasala sekä kiinteistöillä (omistaja Tuusulan kunta) sekä läheisen kevyen liikenteen väylän vieressä kiinteistöllä (omistaja Tuusulan kunta). Tehdyt toimenpiteet Kiinteistöllä olleiden jätteestä seulottujen maakasojen haitta-ainepitoisuudet tutkittiin kenttämittareilla (Cu, Pb, Zn ja haihtuvat hiilivedyt) ja laboratorioanalyysein (raskasmetallit ja arseeni, öljy-yhdisteet). Lisäksi jätetäytön laajuutta alueella selvitettiin tehdyillä tutkimuksilla, jolloin alueelle tehtiin viisi koekuoppaa. Koekuopista otetuista maanäytteistä tutkittiin raskasmetallien ja arseenin pitoisuudet. Tontilta otettiin jätetäytön kaivualueelta kaivannon pohjasta jäännöspitoisuusnäyte. Toisessa tutkitussa maakassa todettiin lievästi valtioneuvoston asetuksen 214/2007 mukaisen kynnysarvon ylittävä sinkkipitoisuus (222 mg/kg). Kaikissa laboratoriossa analysoiduissa näytteissä todettiin lisäksi kynnysarvon ylittävä arseenipitoisuus. Arseenipitoisuus ei kuitenkaan ylittänyt alueen taustapitoisuutta, joka on korkea kallioperän mustaliuskeesta johtuen. Muita kynnysarvon ylittäviä haitta-ainepitoisuuksia ei todettu. UUDENMAAN ELINKEINO-, LIIKENNE- JA YMPÄRISTÖKESKUS Kutsunumero Opastinsilta 12 B 5 krs, Helsinki PL Helsinki

25 UUDELY/602/07.00/2013 2/3 Kiinteistöltä kuljetettiin kaksi kuormaa jätteistä seulottua maata Nuppulinnan maankaatopaikalle ennen Keski-Uudenmaan ympäristökeskuksen tarkastuskäyntiä ja ELY-keskuksen ohjeistusta. Kyseisten massojen haitta-ainepitoisuuksia ei tutkittu. Lisäksi kuljetettiin tutkimusten jälkeen 62,7 tonnia maita Domargårdin jätteenkäsittelykeskukseen Porvooseen ja 5,8 tonnia jätteitä Puolmatkan jätteidenkäsittelyalueelle Järvenpäähän. Tutkimusten perusteella tontin alueella on jäljellä jätetäyttöä noin 100 m 2 :n alueella. Maaperässä ko. alueella ei todettu kohonneita haitta-ainepitoisuuksia. Lisäksi tontin ja kevyenliikenteen väylän väliselle alueelle jäi pieni määrä jätettä. Kevyenliikenteen väylän alueelta jätteet on tiettävästi poistettu rakentamisen yhteydessä. Jatkotoimenpiteet Tuusulan kunta tulee poistamaan tontin alueella sijaitsevat jätteet vuoden 2013 loppuun mennessä. Jätteiden poiston yhteydessä kaivettavat maamassat tullaan hyödyntämään tontilla. Tutkimusten perusteella maamassoissa ei ole kohonneita haitta-ainepitoisuuksia. Tontin ja kevyenliikenteen väylän välissä sijaitseva jäte tullaan poistamaan tontilla tehtävän jätteiden poiston yhteydessä siltä osin, kuin on kaivuteknisesti on mahdollista ilman valaisinpylväiden poistoa. Maa ja jätteet erotellaan. Poistettavien maamassojen haitta-ainepitoisuus tutkitaan XRF-kenttämittarilla ennen niiden kuormaamista. Kevyenliikenteen väylää vasten jäävästä seinämästä otetaan jäännöspitoisuusnäyte, jonka raskasmetalli- ja arseenipitoisuus analysoidaan laboratoriossa. Uudenmaan elinkeino-, liikenne- ja ympäristökeskuksen kannanotto Uudenmaan ELY-keskus on tarkastanut sille toimitetun toimenpideraportin. Alueella tehdyt maaperätutkimukset ja raportissa esitetyt jatkotutkimukset voidaan katsoa riittäviksi jätetäyttöalueen maaperän haittaainepitoisuuksien selvittämiseksi. ELY-keskuksella ei ole huomauttamista raportissa esitetyistä jatkotoimenpiteistä. Alueen maaperää koskevat tiedot päivitetään valtakunnalliseen maaperän tilan tietojärjestelmään. Tietojen päivittämistä varten alueella vielä tehtävien tutkimusten tulokset tulisi toimittaa tiedoksi ELY-keskukselle.

26 UUDELY/602/07.00/2013 3/3 Yli-insinööri Heli Antson Ylitarkastaja Vesa Suominen TIEDOKSI Keski-Uudenmaan ympäristökeskus Katja ja Sampo Laasala, Tuuliviirinkuja 2 C, Tuusula

27 Toimenpideraportti LIITE 8 Keski-Uudenmaan ympäristökeskuksen viranhaltijapäätös 6/2013 Linnoitustie 5, FI Espoo Tampellan esplanadi 2, FI Tampere Y-tunnus Business ID

28

29

30

31

32

33
