MAAPERÄN PILAANTUNEISUUS- TUTKIMUS, KANKERIN KIINTEISTÖ, NAKKILA NAKKILAN KUNTA

Transkriptio

1 Vastaanottaja Nakkilan kunta Asiakirjatyyppi Tutkimusraportti Päivämäärä Työnumero MAAPERÄN PILAANTUNEISUUS- TUTKIMUS, KANKERIN KIINTEISTÖ, NAKKILA NAKKILAN KUNTA

2 MAAPERÄN PILAANTUNEISUUSTUTKIMUS, KANKERIN KIINTEISTÖ, NAKKILA NAKKILAN KUNTA Tarkastus ok Päivämäärä Laatija Tarkastaja Hyväksyjä Kuvaus Esa Juntunen Jouni Alinen Jouni Alinen Tutkimusraportti Ramboll Gallen-Kallelankatu Pori puh

3 NAKKILAN KUNTA 3 SISÄLTÖ 1. Johdanto 4 2. Tutkimuskohde Sijainti Toimintahistoria Tulevat toiminnot Omistus- ja kaavatilanne Naapuristo Vesi ja viemäröinti Maaperä sekä pohja- ja pintavedet 5 3. Tutkimuksen suoritus Maaperänäytteenotto Maaperänäytteiden käsittely Analytiikka 5 4. Tulokset 5 5. Pilaantuneisuuden ja puhdistustarpeen alustava arviointi Pitoisuustarkastelun periaatteet Havaitut haitta-aineet Maaperän pilaantuneisuus Puhdistustarve Tutkimusten rajautuminen 6 6. Jatkotoimenpiteet Jatkotoimenpide-ehdotus Viranomaisyhteydet 7 LIITTEET Liite 1 Sijaintikartta, 1: Liite 2 Tutkimuskartta, piir.nro YMP , 1:1000 (A3) Liite 3 Laboratorion tutkimustodistus, Eurofins, 5 s. Liite 4 Laboratorioanalyysien koontitaulukko, 1 s. (A3) Liite 5 Näytteenottolomakkeet, 10 s. MAAPERÄN PILAANTUNEISUUSTUTKIMUS, KANKERIN KIINTEISTÖ, NAKKILA

4 NAKKILAN KUNTA 4 1. JOHDANTO Ramboll Finland Oy on tehnyt Nakkilan kunnan toimeksiannosta maaperän pilaantuneisuustutkimuksen Nakkilassa Arantilassa sijaitsevalla kiinteistöllä, joka on toiminut aikaisemmin mm. tiepiirin varikkona. Tutkimuksella haluttiin selvittää maaperän puhtaus ja arvioida mahdollinen puhdistustarve. Selvitystyöstä on Ramboll Finland Oy:ssä vastannut DI Esa Juntunen. Tilaajan yhdyshenkilönä on toiminut tekninen johtaja Harri Kukkula. 2. TUTKIMUSKOHDE 2.1 Sijainti Tutkimuskohde sijaitsee Nakkilan kunnassa Arantilan alueella Harjavallantien varrella (kiinteistötunnus , Autosuoja). Kiinteistön pinta-ala on noin 1,1 ha. Kiinteistön sijainti on esitetty liitteen 1 peruskartassa. 2.2 Toimintahistoria Kiinteistöllä on toiminut vuodesta 1969 Kokemäen tiemestaripiirin varikko, jolloin myös kiinteistöllä nykyisinkin vielä oleva autosuoja- ja varastorakennus on rakennettu. Kiinteistö on toiminut kaluston ja materiaalien säilytyspaikkana. Varsinaisia huoltotiloja rakennuksessa ei ole. Myöskään tiedossa ei ole, että alueella olisi tankattu kalustoa. Kiinteistö on ollut vuodesta 1989 Kiinteistö Kankeri Oy:n omistuksessa. Kiinteistöä on sen jälkeen käytetty varastointiin. Alueella ei ole tietojemme mukaan tehty aikaisemmin maaperän pilaantuneisuustutkimuksia, eikä alueella tapahtuneista vahingoista ei ole tietoa. 2.3 Tulevat toiminnot Kiinteistön tulevasta käytöstä ei ole tietoa. 2.4 Omistus- ja kaavatilanne Kiinteistön omistaa Kiinteistö Kankeri Oy. Kiinteistö on merkitty olemassa olevassa asemakaavassa merkinnällä AO-2, asuinrakennusten korttelialue. 2.5 Naapuristo Tutkimuskohde sijoittuu Harjavallantien varteen Arantilan alueelle omakotiasutuksen keskelle. 2.6 Vesi ja viemäröinti Kiinteistö ei ole tietojemme mukaan ollut liitettynä kunnalliseen vesi- ja viemäriverkkoon. MAAPERÄN PILAANTUNEISUUSTUTKIMUS, KANKERIN KIINTEISTÖ, NAKKILA

5 NAKKILAN KUNTA Maaperä sekä pohja- ja pintavedet Maanpinta alueella vaihtelee noin tasovälillä +19,6 +23,2 (N60). Autosuoja on rakennettu täytölle, jossa nykyinen maanpinta on noin tasolla +22 luonnollisen maanpinnan ollessa kiinteistön länsiosassa noin tasolla +20. Täyttö koostuu pääasiassa hiekasta. Luonnollinen pohjamaa on pintaosaltaan hiekkaa, mutta kiinteistön länsiosassa myös savea ja silttiä. Pintavedet virtaavat alueelta kiinteistön länsinurkka kohden Pohjavedenpinta on alueella yli 3 metrin syvyydellä maanpinnasta. Kiinteistö ei sijoitu luokitellulle pohjavesialueelle tai sen läheisyyteen. 3. TUTKIMUKSEN SUORITUS 3.1 Maaperänäytteenotto Maaperänäytteenotto suoritettiin monitoimikairan kierrekairalla yhteensä 10 pisteestä. Näytteenotto ulotettiin pääosin 3 metrin syvyyteen maanpinnasta siltti- tai täyttökerrokseen. Pisteet sijoitettiin kiinteistön alueelle tasaisetsi täytölle ja luonnontilaiselle alueelle. Näytteenottopisteiden sijainnit on esitetty liitteen 2 tutkimuskartassa. 3.2 Maaperänäytteiden käsittely Maanäytteet pakattiin aistinvaraisen arvioinnin jälkeen kaasutiiviisiin muovipusseihin. Näytteissä ei havaittu aistinvaraisesti pilaantuneisuutta. Yhteensä 13 näytettä lähettiin laboratorioon kylmälaukkuun pakattuna. 3.3 Analytiikka Kaikki analyysit on tehty Eurofins Environment Testing Finland Oy:n ympäristölaboratoriossa Lahdessa. Näytteet saapuivat laboratorioon Näytteiden analysointi aloitettiin samana päivänä. Näytteet kuivattiin ja punnittiin kuiva-ainepitoisuuden määrittämiseksi. Näytteistä määritettiin ns. pima-metalleja ja, mineraaliöljyjä (C 10-C 40). Mineraaliöljyt (C 10 C 40) analysoidaan kaasukromatografisesti GC/FID-tekniikalla. Maanäytteet uutetaan asetoni/heksaanilla (2:1-liuos, v/v) ja puhdistetaan florisilin avulla. Komponentit tunnistetaan massaselektiivisen detektorin avulla. Pitoisuuden määritys tehtiin malliaineiden ja standardien avulla. Menetelmä perustuu standardiohjeiseen ISO Määritysraja kokonaispitoisuudelle on 20 mg/kg kuiva-ainetta menetelmän mittaepävarmuuden ollessa 40 %. Näytteistä analysoitiin alkuaineista antimoni- (Sb), arseeni- (As), kadmium- (Cd), kupari- (Cu), kromi- (Cr), koboltti- (Co), lyijy- (Pb), nikkeli- (Ni), sinkki (Zn) ja vanadiini- (V) pitoisuudet. Näytteet käsitellään mikroaaltohajotuksella (kuningasvesihajotus). Alkuaineet analysoidaan ICP- MS-tekniikalla (induktiivisesti kytketty plasma massaspektrometriä). Ilmoitusraja on maanäytteelle 0,2 5 mg/kg mittausepävarmuuden ollessa 40 %. Menetelmä perustuu standardeihin CEN/TS 16171, SFS-EN 13675, SFS-EN ja EN-ISO TULOKSET Metallien osalta kynnysarvot ylittyivät niukasti arseenin olalta pisteissää 6, 9 ja 10. Pitoisuudet ovat hyvin tavanomaisia alueella. Muut pitoisuudet jäivät alle kynnysarvotasojen. Kaikkien tutkittujen näytteiden öljyhiilivetyjen kokonaispitoisuudet jäivät alle laboratorion määritysrajojen 20 mg/kg. Näytteissä ei havaittu aistinvaraisesti pilaantuneisuutta. Maaperäanalyysien tulokset on esitetty kootusti taulukossa liitteessä 4. Laboratorion tutkimustodistukset on esitetty liitteessä 3. MAAPERÄN PILAANTUNEISUUSTUTKIMUS, KANKERIN KIINTEISTÖ, NAKKILA

6 NAKKILAN KUNTA 6 5. PILAANTUNEISUUDEN JA PUHDISTUSTARPEEN ALUS- TAVA ARVIOINTI 5.1 Pitoisuustarkastelun periaatteet Maaperä Valtioneuvoston asetuksessa (Vna 214/2007) on määritelty maaperän pilaantuneisuuden ja puhdistustarpeen arvioinnin avuksi ohjeelliset pitoisuusarvot: alempi ohjearvo ja ylempi ohjearvo. Maaperän pilaantuneisuus ja puhdistustarve on arvioitava, jos kynnysarvo ylittyy yhden tai useamman haitta-aineen pitoisuuden osalta. Arvioinnissa huomioon otettavat asiat on esitetty asetuksessa. Pilaantuneisuuden alustavassa arvioinnissa voidaan käyttää asetuksen ohjearvoja seuraavasti: - varasto-, teollisuus-, liikenne- tms. alueella maaperää pidetään yleensä pilaantuneena, jos ylempi ohjearvo ylittyy yhden tai useamman aineen pitoisuuden osalta. - muilla alueilla (esim. asuntoalueet, leikkipaikat) maaperää pidetään yleensä pilaantuneena, jos alempi ohjearvo ylittyy. - aluetta, jolla kynnysarvot alittuvat, ei ole tarvetta asettaa maankäyttörajoitteita eikä maa-ainesten käyttörajoitteita. 5.2 Havaitut haitta-aineet Maaperänäytteissä ei havaittu kohonneita pitoisuuksia. 5.3 Maaperän pilaantuneisuus Tehdyn tutkimuksen, pitoisuustarkastelun, alustavan riskinarvion ja alueen käytön perusteella maaperä ei ole kohteessa pilaantunutta. 5.4 Puhdistustarve Maaperän puhdistustarvetta ko. tontilla ei ole. Mikäli kohteen maanrakennustöiden yhteydessä havaitaan merkkejä pilaantuneisuudesta (esim. öljyisyydestä), tulee puhdistustarve arvioida uudelleen. 5.5 Tutkimusten rajautuminen Näytteenotto saatiin ulotettua tavoitesyvyyksiin. Autosuojarakennuksen sisäpuolelta ei otettu maaperänäytteitä. MAAPERÄN PILAANTUNEISUUSTUTKIMUS, KANKERIN KIINTEISTÖ, NAKKILA

7 NAKKILAN KUNTA 7 6. JATKOTOIMENPITEET 6.1 Jatkotoimenpide-ehdotus Kohteessa ei tarvita jatkotoimenpiteitä. Mikäli maanrakentamisen yhteydessä maaperässä havaitaan epämääristä täyttöä, hajua, väriä tms. tulee ottaa yhteyttä tutkimuksen tehneeseen konsulttiin tai paikalliseen viranomaiseen oikean menettelytavan selvittämiseksi. 6.2 Viranomaisyhteydet Paik. ympäristöviranomainen: Nakkilan kunta Kari Ylikoski kari.ylikoski@nakkila.fi puh Porissa, helmikuun 15. pnä 2019 Ramboll Finland Oy Esa Juntunen projektipäällikkö, dipl.ins. MAAPERÄN PILAANTUNEISUUSTUTKIMUS, KANKERIN KIINTEISTÖ, NAKKILA

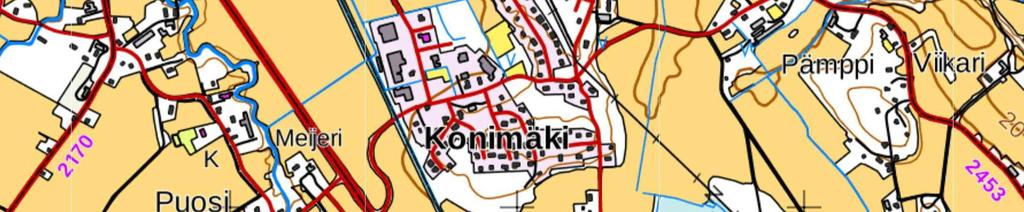

8 NAKKILAN KUNTA LIITE 1 SIJAINTIKARTTA, 1: MAAPERÄN PILAANTUNEISUUSTUTKIMUS, KANKERIN KIINTEISTÖ, NAKKILA

9 NAKKILAN KUNTA LIITE 2 TUTKIMUSKARTTA, PIIR.NRO YMP , 1:1000 (A3) MAAPERÄN PILAANTUNEISUUSTUTKIMUS, KANKERIN KIINTEISTÖ, NAKKILA

10 MERKINTÖJEN SELITYKSET YLI YLEMMÄN OHJEARVON YLI VAARALLISEN JÄTTEEN RAJA-ARVON YLI ALEMMAN OHJEARVON Harjavallantie YLI KYNNYSARVON TUTKIMUSPISTE, ALLE KYNNYSARVON (koekuoppa, kairaus) KORKEUSJÄRJESTELMÄ: N60 KOORDINAATTIJÄRJESTELMÄ: KKJ Tunn. Lukum. Muutos Nimim. Päiväys Raken nusko hteen nimi ja osoite Nakkilan kunta Kankerin tontti Verkkotie Nakkila h yv. Ramboll Gallen-Kallelankatu PORI puh Piirust uksen sisältö Maaperän pilaantuneisuuselvitys Tutkimuskartta Suunn.ala YMP Piirustusnro 101 piir. suunn. Työn ro Tiedosto Jouni Alinen EJun Esa Juntunen Muutos pvm Mittaka ava 1:1000

11 NAKKILAN KUNTA LIITE 3 LABORATORION TUTKIMUSTODISTUS, EUROFINS, 5 S. MAAPERÄN PILAANTUNEISUUSTUTKIMUS, KANKERIN KIINTEISTÖ, NAKKILA

12 Í%SC{ÂÂ!d\5Î Ramboll Finland Oy Esa Juntunen Säterinkatu Espoo FINLAND s-posti: esa.juntunen@ramboll.fi Tutkimustodistus AR-19-RZ Päivämäärä Näyte saapui Tutkimusnro EUAA Asiakasnro RZ Näytteenottaja Timo Vehmanen Asiakkaan viite Tutkimuksen yhteyshenkilö Salla Partio Sivu 1/5 Ramboll Finlad Oy, Verkkotie, Nakkila Näytenumero Näytteen nimi NAK-1-0,5...1 m NAK-2-0,5...1 m NAK-3-1,5...2 m NAK-4-0,5...1 m NAK-5-1,5...2 m Näytteen kuvaus MAAPERÄ MAAPERÄ MAAPERÄ MAAPERÄ MAAPERÄ Näytteenottoaika :00 Kuiva-aine Kuiva-ainepitoisuus EPDRY % Alkuaineet, kiinteä matriisi, pitoisuus kuiva-ainetta kohti, ICP-MS Antimoni (Sb) EP037 mg/kg ka <0.50 <0.50 <0.50 <0.50 <0.50 Arseeni (As) EP033 mg/kg ka Elohopea (Hg) EP03H mg/kg ka <0.20 <0.20 <0.20 <0.20 <0.20 Kadmium (Cd) EP03J mg/kg ka <0.20 <0.20 <0.20 <0.20 <0.20 Koboltti (Co) EP039 mg/kg ka Kromi (Cr) EP036 mg/kg ka Kupari (Cu) EP03L mg/kg ka Lyijy (Pb) EP035 mg/kg ka Nikkeli (Ni) EP03C mg/kg ka Sinkki (Zn) EP03T mg/kg ka Vanadiini (V) EP03E mg/kg ka Kuningasvesihajotus EPE05 mg/kg ka Tehty Tehty Tehty Tehty Tehty >C10-C40 Öljyhiilivetyjakeet Öljyhiilivedyt >C10-C40 EPTPH mg/kg ka <20 <20 Öljyhiilivedyt >C10-C21 EPTPH mg/kg ka <20 <20 Öljyhiilivedyt >C21-C40 EPTPH mg/kg ka <20 <20 ICP-MS ajo EPX05 mg/kg ka Done Done Done Done Done Näytenumero Näytteen nimi NAK-6-0,5...1 m NAK-6-1,5...2 m NAK ,5 m NAK-8-1,5...2 m NAK-8-2,5...3 m Näytteen kuvaus MAAPERÄ MAAPERÄ MAAPERÄ MAAPERÄ MAAPERÄ Näytteenottoaika :00 Eurofins Environment Testing Finland Oy Niemenkatu Lahti FINLAND ask@eurofins.fi Y-tunnus:

13 Í%SC{ÂÂ!d\5Î Tutkimustodistus Päivämäärä Näyte saapui AR-19-RZ Sivu 2/5 Näytenumero Näytteen nimi NAK-6-0,5...1 m NAK-6-1,5...2 m NAK ,5 m NAK-8-1,5...2 m NAK-8-2,5...3 m Näytteen kuvaus MAAPERÄ MAAPERÄ MAAPERÄ MAAPERÄ MAAPERÄ Näytteenottoaika :00 Kuiva-aine Kuiva-ainepitoisuus EPDRY % Alkuaineet, kiinteä matriisi, pitoisuus kuiva-ainetta kohti, ICP-MS Antimoni (Sb) EP037 mg/kg ka <0.50 <0.50 <0.50 <0.50 <0.50 Arseeni (As) EP033 mg/kg ka < Elohopea (Hg) EP03H mg/kg ka <0.20 <0.20 <0.20 <0.20 <0.20 Kadmium (Cd) EP03J mg/kg ka <0.20 <0.20 <0.20 <0.20 <0.20 Koboltti (Co) EP039 mg/kg ka Kromi (Cr) EP036 mg/kg ka < Kupari (Cu) EP03L mg/kg ka Lyijy (Pb) EP035 mg/kg ka Nikkeli (Ni) EP03C mg/kg ka < < Sinkki (Zn) EP03T mg/kg ka Vanadiini (V) EP03E mg/kg ka Kuningasvesihajotus EPE05 mg/kg ka Tehty Tehty Tehty Tehty Tehty >C10-C40 Öljyhiilivetyjakeet Öljyhiilivedyt >C10-C40 EPTPH mg/kg ka <20 <20 Öljyhiilivedyt >C10-C21 EPTPH mg/kg ka <20 <20 Öljyhiilivedyt >C21-C40 EPTPH mg/kg ka <20 <20 ICP-MS ajo EPX05 mg/kg ka Done Done Done Done Done Näytenumero Näytteen nimi NAK-9-0,5...1 m NAK-10-0,5...1 m NAK-10-1,5...2 m Näytteen kuvaus MAAPERÄ MAAPERÄ MAAPERÄ Näytteenottoaika Kuiva-aine Kuiva-ainepitoisuus EPDRY % Alkuaineet, kiinteä matriisi, pitoisuus kuiva-ainetta kohti, ICP-MS Antimoni (Sb) EP037 mg/kg ka <0.50 <0.50 <0.50 Arseeni (As) EP033 mg/kg ka Elohopea (Hg) EP03H mg/kg ka <0.20 <0.20 <0.20 Kadmium (Cd) EP03J mg/kg ka <0.20 <0.20 <0.20 Koboltti (Co) EP039 mg/kg ka Kromi (Cr) EP036 mg/kg ka Kupari (Cu) EP03L mg/kg ka Lyijy (Pb) EP035 mg/kg ka Nikkeli (Ni) EP03C mg/kg ka Sinkki (Zn) EP03T mg/kg ka Vanadiini (V) EP03E mg/kg ka Kuningasvesihajotus EPE05 mg/kg ka Tehty Tehty Tehty >C10-C40 Öljyhiilivetyjakeet Eurofins Environment Testing Finland Oy Niemenkatu Lahti FINLAND ask@eurofins.fi Y-tunnus:

14 Í%SC{ÂÂ!d\5Î Tutkimustodistus Päivämäärä Näyte saapui AR-19-RZ Sivu 3/5 Näytenumero Näytteen nimi NAK-9-0,5...1 m NAK-10-0,5...1 m NAK-10-1,5...2 m Näytteen kuvaus MAAPERÄ MAAPERÄ MAAPERÄ Näytteenottoaika >C10-C40 Öljyhiilivetyjakeet Öljyhiilivedyt >C10-C40 EPTPH mg/kg ka <20 Öljyhiilivedyt >C10-C21 EPTPH mg/kg ka <20 Öljyhiilivedyt >C21-C40 EPTPH mg/kg ka <20 ICP-MS ajo EPX05 mg/kg ka Done Done Done Eurofins Environment Testing Finland Oy Niemenkatu Lahti FINLAND ask@eurofins.fi Y-tunnus:

15 Í%SC{ÂÂ!d\5Î Tutkimustodistus Päivämäärä Näyte saapui AR-19-RZ Sivu 4/5 Menetelmätiedot Testikoodi Parametrin nimi, CAS Menetelmän mittausepävarmuus Menetelmän määritysraja Akkreditoitu Menetelmä Laboratorio Kuiva-aine EPDRY Kuiva-ainepitoisuus 8%x<70% 3%x>=70% 10 Kyllä SFS ISO mod.; SFS 3008:1990 muunneltu EP L272 Alkuaineet, kiinteä matriisi, pitoisuus kuiva-ainetta kohti, ICP-MS EP037 Antimoni (Sb), % 0.5 Kyllä CEN/TS 16171:2012; SFS-EN 13657:2002; SFS-EN 16173; EN ISO ; SFS-EN ISO EP033 Arseeni (As), % 0.5 Kyllä CEN/TS 16171:2012; SFS-EN 13657:2002; SFS-EN 16173; EN ISO ; SFS-EN ISO EP03H Elohopea (Hg), % 0.04 Kyllä CEN/TS 16171:2012; SFS-EN 13657:2002; SFS-EN 16173; EN ISO ; SFS-EN ISO EP03J Kadmium (Cd), % 0.01 Kyllä CEN/TS 16171:2012; SFS-EN 13657:2002; SFS-EN 16173; EN ISO ; SFS-EN ISO EP039 Koboltti (Co), % 0.5 Kyllä CEN/TS 16171:2012; SFS-EN 13657:2002; SFS-EN 16173; EN ISO ; SFS-EN ISO EP036 Kromi (Cr), % 0.3 Kyllä CEN/TS 16171:2012; SFS-EN 13657:2002; SFS-EN 16173; EN ISO ; SFS-EN ISO EP03L Kupari (Cu), % 0.5 Kyllä CEN/TS 16171:2012; SFS-EN 13657:2002; SFS-EN 16173; EN ISO ; SFS-EN ISO EP035 Lyijy (Pb), % 0.5 Kyllä CEN/TS 16171:2012; SFS-EN 13657:2002; SFS-EN 16173; EN ISO ; SFS-EN ISO EP03C Nikkeli (Ni), % 0.5 Kyllä CEN/TS 16171:2012; SFS-EN 13657:2002; SFS-EN 16173; EN ISO ; SFS-EN ISO EP03T Sinkki (Zn), % 2 Kyllä CEN/TS 16171:2012; SFS-EN 13657:2002; SFS-EN 16173; EN ISO ; SFS-EN ISO EP03E Vanadiini (V), % 1 Kyllä CEN/TS 16171:2012; SFS-EN 13657:2002; SFS-EN 16173; EN ISO ; SFS-EN ISO EPE05 Kuningasvesihajotus Kyllä SFS-EN 13657:2002; EN 16174: ; EPA 3051A; EN / EN EP L272 EP L272 EP L272 EP L272 EP L272 EP L272 EP L272 EP L272 EP L272 EP L272 EP L272 EP L272 >C10-C40 Öljyhiilivetyjakeet EPTPH Öljyhiilivedyt >C10-C40 40% 20 Kyllä SFS-EN ISO 16703:2004 muun. EP L272 EPTPH Öljyhiilivedyt >C10-C21 40% 20 Kyllä SFS-EN ISO 16703:2004 muun. EP L272 Eurofins Environment Testing Finland Oy Niemenkatu Lahti FINLAND ask@eurofins.fi Y-tunnus:

16 Í%SC{ÂÂ!d\5Î Tutkimustodistus Päivämäärä Näyte saapui AR-19-RZ Sivu 5/5 >C10-C40 Öljyhiilivetyjakeet EPTPH Öljyhiilivedyt >C10-C21 40% 20 Kyllä SFS-EN ISO 16703:2004 muun. EP L272 EPTPH Öljyhiilivedyt >C21-C40 40% 20 Kyllä SFS-EN ISO 16703:2004 muun. EP L272 EPX05 ICP-MS ajo Kyllä EN ISO ; SFS-EN ISO EP L272 Laboratorio EP L272 Eurofins Environment Testing Estonia (Tallinn) EAK akkr. num. EVS-EN ISO/IEC 17025:2006 EAK L272 Menetelmäkuvaukset ALLEKIRJOITUS Salla Partio Research Chemist Tutkimustodistus on sähköisesti hyväksytty. Huomautukset Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla. Testaustulokset koskevat vain tutkittua näytettä. Mahdollinen lausunto ei kuulu akkreditoinnin piiriin. Eurofins Environment Testing Finland Oy Niemenkatu Lahti FINLAND Y-tunnus:

17 NAKKILAN KUNTA LIITE 4 LABORATORIOANALYYSIEN KOONTITAULUKKO, 1 S. (A3) MAAPERÄN PILAANTUNEISUUSTUTKIMUS, KANKERIN KIINTEISTÖ, NAKKILA

18 Laboratorioanalyysitulosten yhteenvetotaulukko Sivu 1/1 Asiakas: Nakkilan kunta Kohde: Kankerin tontti, Verkkotie, Nakkila, maaperän pilaantuneisuusselvitys Projektinumero: pvm Metallit ja puolimetallit 2 Öljyhiilivetyjakeet ja oksygenaatit Pistetunnus Maalaji Viitearvot Kuiva-aine Hg Sb As Cd Co Cr Cu Pb Ni Zn V C 10 -C 21 C 21 -C 40 C 10 -C 40 arvio luontainen pit. 1 0,005 0,02 1 0, Keskit. Raskaat sum. kynnysarvo 0, alempi ohjearvo ylempi ohjearvo vaarallisen jätteen raja-arvo Syvyys (%) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) 1 0-0,5 m Hk 86 <0,20 <0,50 2 <0,20 3, , <20 <20 <20 2 0,5-1 m Hk 90 <0,20 <0,50 1,5 <0,20 2,9 12 5,2 5,6 6, ,5-2 m Hk 89 <0,20 <0,50 1,8 <0,20 2, ,1 5, ,5-1 m Hk 86 <0,20 <0,50 2,4 <0,20 3, ,2 8, ,5-2 m Hk 84 <0,20 <0,50 2,9 <0,20 6, , <20 <20 <20 6 0,5-1 m Hk 91 <0,20 <0,50 <1,0 <0,20 1,6 <5,0 6,3 2,5 <5,0 15 5,6 6 1,5-2 m Hk/Si 78 <0,20 <0,50 5,6 <0,20 7, ,5 m Sa/Si 83 <0,20 <0,50 2 <0,20 2,1 8,4 3,8 5,9 <5, <20 <20 <20 8 1,5-2 m Hk 88 <0,20 <0,50 4 <0,20 4, , <20 <20 <20 8 2,5-3 m Si 79 <0,20 <0,50 4,8 <0,20 8, , ,5-1 m Si 78 <0,20 <0,50 7,1 <0, , ,5-1 m Hk 82 <0,20 <0,50 6,3 <0, , <20 <20 < ,5-2 m Hk 80 <0,20 <0,50 4,2 <0,20 8, , Viitearvovertailu, VnA 214/2007 ja Syke opas 98/2002: X XX XXX XXXX tulos ylittää kynnysarvon tulos ylittää alemman ohjearvon tulos ylittää ylemmän ohjearvon tulos ylittää suuntaa-antavan vaarallisen jätteen raja-arvon Huomautukset: = kts. VnA 214/ = Luvuissa mukana kaikki numeeriset tulokset. Jos tulos alle detektiorajan, on laskennassa tuloksena käytetty detektiorajaa. 14. = Aistihavainto kosteudesta, kts. oheinen luokitus 15. = Aistihavainto pilaantuneisuudesta, kts. oheinen luokitus Kosteus: 0 = kuiva 1 = kostea 2 = märkä 3 = pv-tason alla Aistihavainnot pilaantuneisuudesta: 0 = pilaantumaton L = Luonnonmaa 1 = lievä T = Täyttömaa 2 = kohtalainen 3 = voimakas

19 NAKKILAN KUNTA LIITE 5 NÄYTTEENOTTOLOMAKKEET, 10 S. MAAPERÄN PILAANTUNEISUUSTUTKIMUS, KANKERIN KIINTEISTÖ, NAKKILA
