Maaperän tiivistys. Tehokkaat voimapaketit ensiluokkaisiin pohjatöihin.

Transkriptio

1 Maaperän tiivistys. Tehokkaat voimapaketit ensiluokkaisiin pohjatöihin.

2 Hyvin tiivistetty pohja on jokaisen rakennustyömaan perusta. 2_3 WACKER NEUSON MAAPERÄN TIIVISTYS

3 MAAPERÄN TIIVISTYKSEN JÄRJESTELMÄT Sivu 4 TIIVISTYSLAITTEIDEN KÄYTÖN PAINOPISTEET - Yleissilmäys Sivu 6 MAAPERÄN, KANAVIEN JA LAATOITUSTEN TÄRYTTIMET - Eteenpäin kulkevat tärylevyt - Eteenasennetut tärylevyt - Käännettävät tärylevyt - Liitossarja Sivu 46 KUOPPIEN JA KANAVIEN TÄRYTTIMET - Kauko-ohjattu tärylevy - Kauko-ohjattu yleisjyrä Sivu 56 KAUKO-OHJAUSTEKNIIKKA - Innovatiivinen turvallisuuskonsepti Wacker Neusonilta Sivu 62 LISÄVARUSTEET - Lisävarusteet

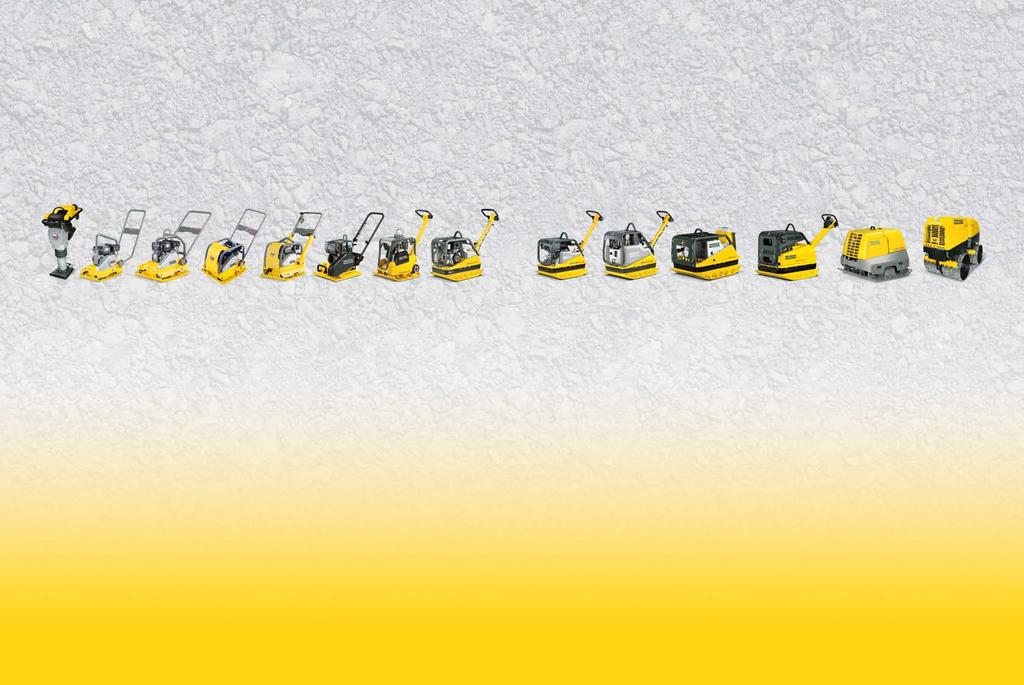

4 Optimaalinen tiivistyslaite jokaiselle maaperälle. Wacker Neusonilta. KÄYTÖN PAINOPISTEET Täryjuntat Tärylevyt Kaksoistäryjyrät Yleisjyrät Niveltäryjyrät (sheepfoot) MAAPERÄN TIIVISTYS Ahtaat putkistokuopat/kanavien rakennus Kuopat Perustuksien rakentaminen Rakennusten jälkitäytöt Puutarha- ja maanrakennustyöt Jalkakäytävät ja pyörätiet Ajotiet ja liittymät Leikki- ja urheilukentät Pysäköintipaikat ja teollisuustiet Kadunrakennus Ratatyöt Vesirakentaminen, kaatopaikkarakentaminen ASFALTIN TIIVISTYS Pienet maanparannustyöt Jalkakäytävät ja pyörätiet Ajotiet ja liittymät Pysäköintipaikat ja teollisuustiet Kadunrakennus MUUT TIIVISTYSTYÖT Liitoskivilaatoitus Jyrätty betoni (roll-crete) Sullottu betoni (kuiva) 4_5 WACKER NEUSON MAAPERÄN TIIVISTYS

5 KERROSKORKEUDET JA LIIKKEET Karkearakeiset maaperät ei tiivis hieman tiivis Sekarakeiset maaperät hieman tiivis tiivis Hienorakeiset maaperät tiivis KEVYET TIIVISTYSLAITTEET (yleensä johtojen ja putkien alueille) Käyttöpaino kg Sopivuus Kerroskorkeus cm Täryjuntat (kevyt) 30 < < < Täryjuntat (keskiraskas) Tärylevyt (kevyt) < 100 < < Tärylevyt (keskiraskas) Täryjyrät (kevyt) < KESKIRASKAAT JA RASKAAT TIIVISTYSLAITTEET (johtojen ja putkien yläpuolelle) Täryjuntat (keskiraskas) Täryjuntat (raskas) Tärylevyt (keskiraskas) Tärylevyt (raskas) > Täryjyrät Ajokert. määrä Sopivuus Kerroskorkeus cm Ajokert. määrä Sopivuus Kerroskorkeus cm Ajokert. määrä * Taulukon ohjearvot riippuvat mm. tiivistettävän maaperän raekoon jakautumasta sekä vesipitoisuudesta. Pidätämme oikeudet muutoksiin jatkuvan tuotekehityksen nimissä. Selvittävät merkintöjen selitykset: sopii hyvin sopii rajallisesti ei sovi Tiivistyslaitteiden käytön painopisteet

6 Wacker Neusonin tärylevyt rakennustyömailla vertaansa vailla. Ne vakuuttavat sekä rakenneosiensa laadulla että tehokkuudellaan: Keskipakovoiman suurin kirjo kn. Levyjä eri leveyksillä. Moninaiset mallit. Toiminnallinen muotoilu. Hyvä käänneltävyys. Pieni huoltotarve. Peruslevyt kestävät kulutusta. Jämäkkä rakenne takaa pitkän käyttöiän. 6_7 WACKER NEUSON MAAPERÄN TIIVISTYS

7 Maaperän, kanavien ja laatoitusten täryttimet

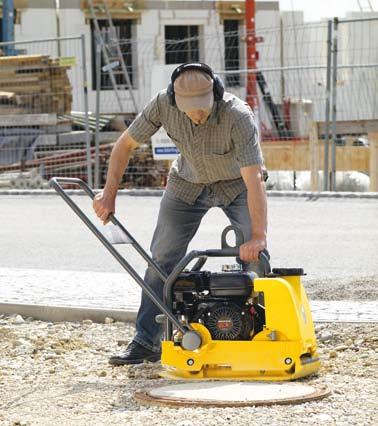

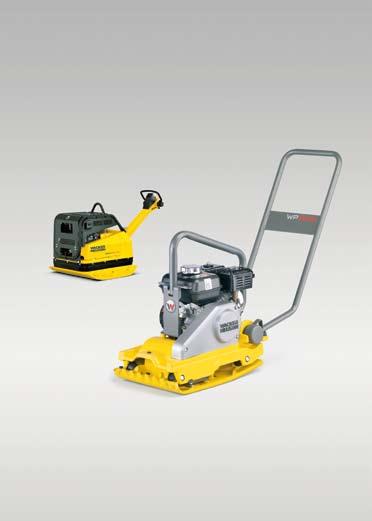

8 Ammattilaiset tiukoissakin paikoissa: WP 1030 ja WP WP 1235 Parhaimmillaan työkomennuksilla ahtaissa tiloissa ja kuopissa. - Kapean levyn leveys 30 cm - 35 cm. - Lisätehoa pienellä pinnalla. - Toiminnallinen muotoilu ja täydellinen ergonomia. - Paranneltu kääntämiskyky. - Suorat reunat mahdollistavat ihanteellisen tiivistyksen seinän viertä pitkin. - Konsolin kolme kahvasyvennystä helpottavat kuljetusta. - Ihanteellinen puutarha- ja maisemarakennukseen. WP 1030 WP 1235 Levyn leveys cm Tiivistysvoima kn Paino kg 8_9 WACKER NEUSON MAAPERÄN TIIVISTYS

9 Voittamaton ahtaissa tiloissa: WP 1540 ja WP Uusi ohjaussankakonsepti ja jämäkkä runko takaavat optimaalisen vakauden sivuttaiskäytössä. WP 1550 Nopea ja kätevä käytössä: - Paranneltu ergonomia, suurempi teho. - Toiminnallinen muotoilu mahdollistaa helpon työskentelyn kuoppien seinämien vieressä ja ahtaimmissakin tiloissa. - Paranneltu kääntämiskyky. - Peruslevyn viistous helpottaa kohdistettua tiivistämistä. - Eteen käännetyn ohjaussangan ansiosta se on helppo kuljettaa pienessäkin tilassa. - Vähäinen huoltotarve. - Saatavilla kahdella moottorityypillä. WP 1540 WP 1550 Levyn leveys cm Tiivistysvoima 15 kn Paino kg Maaperän, kanavien ja laatoitusten täryttimet

10 Tehokkuutta pienille pinnoille: WP WP 2050 Erinomainen työssään kapeissa kanavissa tai kuopissa kn tiivistysvoima 50 cm levyn leveydellä. - Erinomainen tiivistys seinien vierillä peruslevyn suorien reunojen ansiosta. - Kätevä kaikilla maaperillä erityisesti muotoillun kulkupintansa ansiosta. - Peruslevyn kallistus helpottaa kohdistettua tiivistämistä. - Ergonominen ohjaussanka takaa erinomaisen vakauden myös sivuttaiskäytössä. - Vähäinen huoltotarve. - Sopii mainiosti keveiden liitoskivilaatoitusten asettamiseen. WP 2050 Levyn leveys 50 cm Tiivistysvoima 20 kn Paino 105 kg 10_11 WACKER NEUSON MAAPERÄN TIIVISTYS

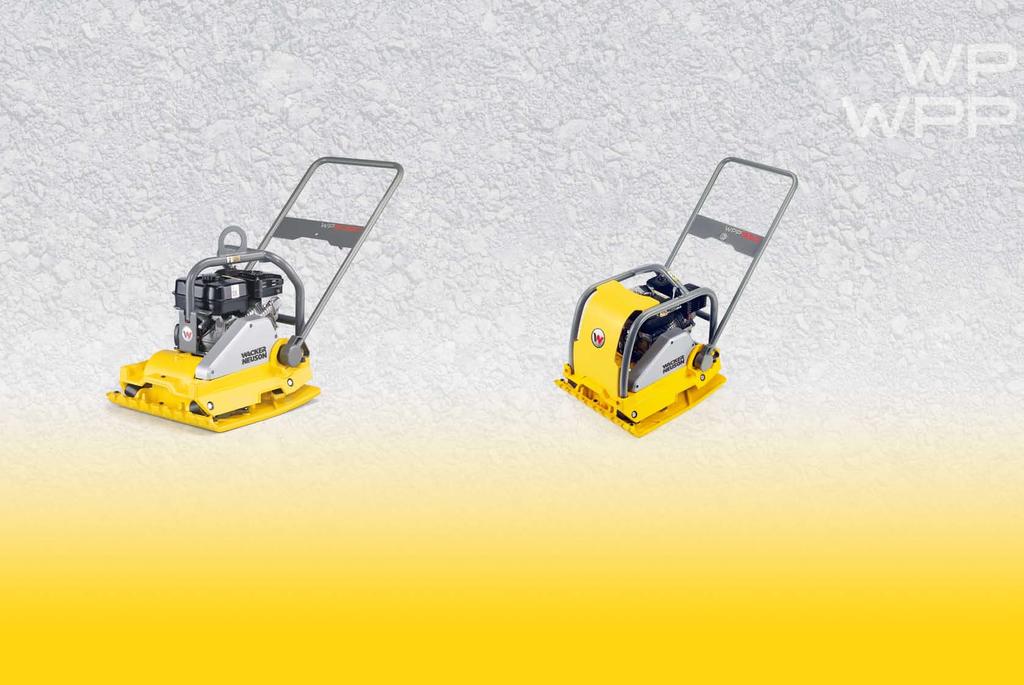

11 Ammattilaiset jatkuvaan käyttöön: WPP 1540 ja WPP Hyvä liikkuvuus rakennustyömaalla jämäkän kuljetustelan ansiosta. WPP 1550 Voimakas teholtaan, mukava käytössä: - Jämäkkä jokapaikanhöylä, tarkoitettu jatkuvaan käyttöön. - Nyt saatavilla ylittämättömän toimivalla ja vakaalla kuljetustelalla, joka helpottaa paikanvaihtoa rakennustyömaalla. - Pieni kokonaispaino kestävien, kevyiden alumiiniosiensa ansiosta. - Uudelleen kehitelty, kulumaton ja rikkoutumaton peruslevy pallografiittivalusta. - Optimoitu kulkupinta huolehtii nopeasta etenemisestä ja täydellisistä kääntöliikkeistä. - Peruslevyn viistous helpottaa kohdistettua tiivistämistä. - Innovatiivinen ohjaussanka: mahdollistaa optimaaliset kääntöliikkeet. Laskeminen kokonaan eteen optimoi kätevät mitat kuljetusta varten. - Mainio vakaus sivuttaiskäytössä uuden ohjaussangan ja jämäkän lisäkahvapisteellisen rungon ansiosta. - Sopii mainiosti katujen, jalkakäytävien ja pysäköintipaikkojen sorapohjaisen hiekkapeitteen tiivistämiseen. WPP 1540 WPP 1550 Levyn leveys cm Tiivistysvoima 15 kn Paino kg Maaperän, kanavien ja laatoitusten täryttimet

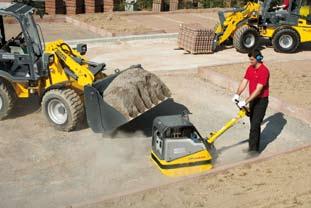

12 Tärylevyt ja niiden rajattomat mahdollisuudet: DPS 1850 Basic & Vario. 1 DPS 1850 Basic DPS 1850 on uskomattoman kätevä ja sopii monipuolisiin käyttötarkoituksiin: - Ihanteellinen kaasuvivun paikka lisää käyttömukavuutta. - Patentoitu värähtelyn erotus korkeussäädettävässä ohjauskahvassa. - Kestää kulutusta eikä mene rikki edes jatkuvassa käytössä erittäin kestävän pallografiittivalusta tehdyn peruslevyn ansiosta. - Erinomainen tiivistämisen moniosaaja maaperälle, asfaltille ja laatoituksille. 3 12_13 WACKER NEUSON MAAPERÄN TIIVISTYS

13 SAATAVISSA MYÖS SÄÄDETTÄVÄLLÄ KESKIPAKOVOI- MALLA. 1 Kätevä kuljetusalusta 2 Jälkivarustettava vesisäiliö 3 Lisävarusteena katukiviliukuri 4 Erillinen suojakehikko Säädettävä keskipakovoima: kevyestä voimakkaaseen. 2 Säädettävä keskipakovoima samalla taajuudella antaa maaperälle sen tarvitseman jälkipaineen. Säädettävän Vario-täryttimen voi sovittaa käyttökohteen maaperän ominaisuuksille. 4 5 DPS 1850 Levyn leveys 50 cm Tiivistysvoima kn Paino kg Maaperän, kanavien ja laatoitusten täryttimet

14 Taattua liikkuvuutta: BPU 2540, DPU 2540, DPU 2550, 2560 ja 2560 Top Speed. 1 Kone työasennossa. BPU 2540 DPU 2560 Monipuolisiin käyttötarkoituksiin laatoitus-, johto-, puutarha- ja maanrakennustöissä: - Integroitu pyörästö takaa erinomaisen liikkuvuuden. - Erittäin jämäkkää laitemuotoilua. - Erittäin pitkä säiliöistukka estää likahiukkasten pääsyn. - Ohjausaisan automaattinen itselukitus suojaa erinomaisesti kuljetuksen aikana. - Kaasukahva suojatulla tyhjäkäyntiasennolla. - Erinomainen peruslevymateriaalin laatu, jossa yhdistyvät murtumattomuus ja kulumattomuus. - Väsymätöntä ja tarkkaa työskentelyä käsikahvan vaimentimen ja matalien käden/käsivarren tärinöiden ansiosta. - Valittavissa Wacker Neuson-, Honda- tai Hatz-moottori. 16_17 WACKER NEUSON MAAPERÄN TIIVISTYS

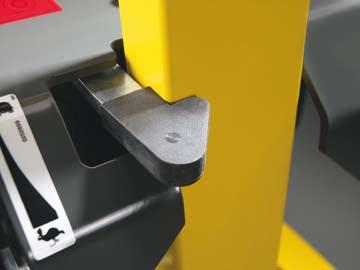

15 Integroitu pyörästö: nopeasti ja helposti työasennosta kuljetusasentoon. 2 Työnnä ohjausaisaa koneen suuntaan. 3 Anna ohjausaisan lukittua. Pakkolukituksen ansiosta kuljetus on turvallista, koska ohjausaisa ei voi päästä irti. 4 Aseta jalkasi sille tarkoitetulle tuelle poistyöntämistä varten. 5 Kallista kone taaksepäin pyörien päälle. 6 Ja kuljeta se helposti pois. Top Speed -malli: suunniteltu erityisesti laatoitustöihin: nopeutensa ansiosta Top Speed -mallissa on erinomainen pintateho. Taitettava nostosilmukka helpottaa siirtelyä ja kuljetusta. Taittomekanismin ansiosta koneen korkeus ei lisäänny. BPU 2540 DPU 2540 DPU 2550 DPU 2560 DPU 2560 (TS) Levyn leveys cm Tiivistysvoima 25 kn Paino kg Maaperän, kanavien ja laatoitusten täryttimet

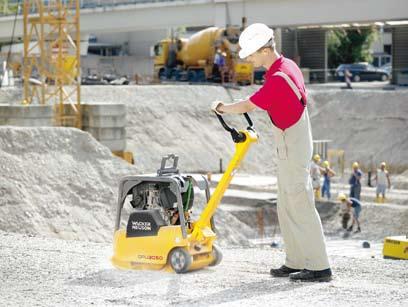

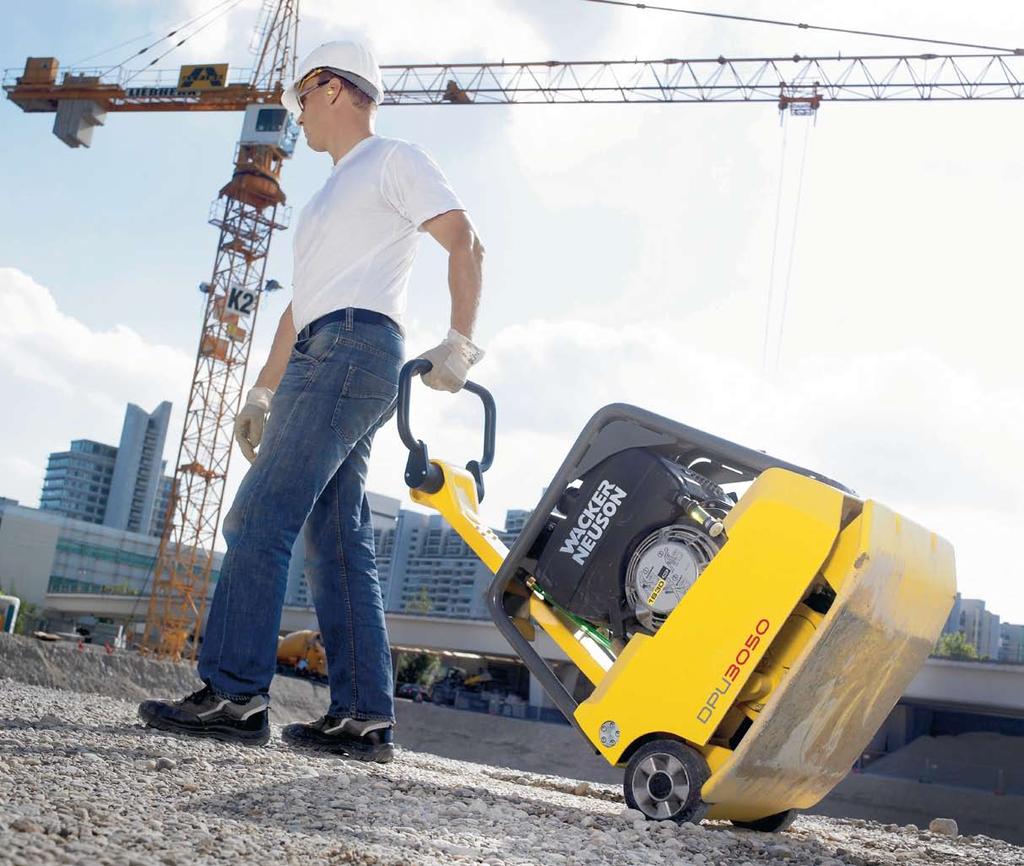

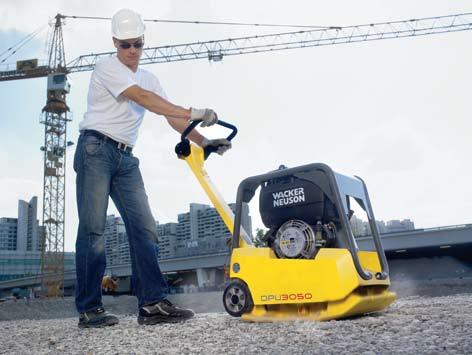

16 Helppo ja kätevä moniosaaja: BPU 3050, DPU 3050, DPU 3060, 3060 Top Speed ja DPU 3050 Pitkäikäinen, jämäkkä laitemuotoilu varustettu kaikkiin käyttötarkoituksiin. - Kaasukahva suojatulla tyhjäkäyntiasennolla. - Likahiukkaset eivät pääse tankatessa sisään, koska säiliöistukka on erittäin pitkä. - Erinomaista suojaa käyttäjälle kuljetuksen aikana: ohjausaisassa on automaattinen itselukitus. - Erinomainen peruslevymateriaalin laatu, jossa yhdistyvät murtumattomuus ja kulumattomuus. - Väsymätöntä ja tarkkaa työskentelyä käsikahvan vaimentimen ja matalien käden/ käsivarren tärinöiden ansiosta. - DPU 3050 ja DPU 3060 ovat saatavissa myös sähkökäynnistimellä. - Diesel- ja bensiinimoottorilla. - Valittavissa Wacker Neuson-, Honda- tai Hatz-moottori. - DPU mallia saatavilla myös Top-Speed -mallina. Lisätietoa saat sivuilta 16/17. 18_19 WACKER NEUSON MAAPERÄN TIIVISTYS

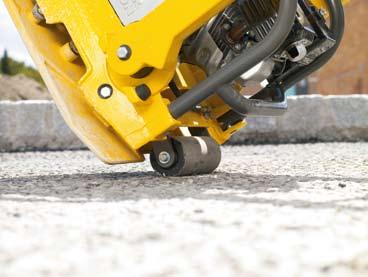

17 Integroitu pyörästö on erittäin jämäkkä: ei edes kuuma asfaltti tai putoaminen reunakivetykseltä haittaa. Poiskuljettaminen on helppoa ja mukavaa. Lisätietoa saat sivulta 17. BPU 3050 DPU 3050 DPU 3060 DPU 3060 (TS) DPU 3070 Levyn leveys cm Tiivistysvoima 30 kn Paino kg Maaperän, kanavien ja laatoitusten täryttimet

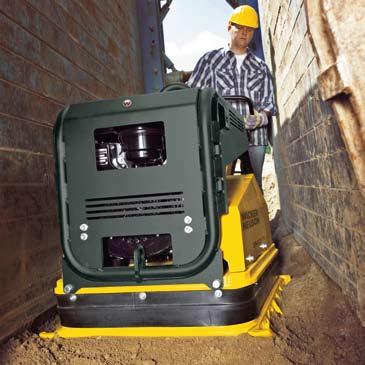

18 Parhaita tiivistystuloksia ahtaimmissa tiloissa: DPU 3750, DPU UUSI: PIENEN KONEEN KÄTEVYYS JA LIIKKUVUUS SUUREN KONEEN TEHOKKUUS. Kompaktius ja teho vailla vertaa. - Pienten mittojensa ja suuren tiivistystehonsa ansiosta sopii erittäin hyvin tiiviin maaperän työstämiseen ahtaissa kuopissa. - Korkea etenemisnopeus yhdistettynä tiivistystehoon jopa vaikeimmissa maastoissa. - Jämäkkä, integroitu pyörästö tarjoaa erinomaisen liikkuvuuden rakennustyömaalla; yleensä vain pienet levyt pystyvät tähän. - Saatavissa sähkökäynnistimellä tai käsikäynnistimellä. - Väsymätöntä ja tarkkaa työskentelyä käsikahvan vaimentimen ja matalien käden/käsivarren tärinöiden ansiosta. - Peruslevy erittäin kestävästä pallografiittivalusta (GJS-700). - Suuret tehoreservit, jolloin pitkilläkin käyttöajoilla moottorin kuormitus on vähäistä. - Materiaali ja rakenneosat on tarkoitettu kestämään kulutusta. Tämä takaa pitkän käyttöajan ja vähentää huoltokustannuksia. - Sopii rauhallisen käyntinsä ansiosta mainiosti myös kevyiden liitoskivilaatoitusten tiivistämiseen. 20_21 WACKER NEUSON MAAPERÄN TIIVISTYS

19 Thema/Maschine NEU: DPU 3750, DPU Suuri tankin täyttöaukko tankin korkilla, jota et voi kadottaa. 2 Käännettävä ja lukittava ohjausaisa tekee kuljettamisesta turvallista ja näppärää. 3 Low-Vibration: käsikahvan vaimennin vähentää käden/ käsivarren tärinää DPU 3750 DPU 3760 Levyn leveys cm Tiivistysvoima 37 kn Paino kg Maaperän, kanavien ja laatoitusten täryttimet

20 Nopeasti ja luotettavasti päämäärään: BPU 4045, DPU 4045, DPU BPU 4045 DPU 4045 UUSI MALLISUKUPOLVI: suuri pintateho suuremman kulkunopeuden ansiosta. - Nopeutta taaksepäin nostettiin eteenpäinmenon tasolle, jolloin tiivistystulokset ovat tasaisemmat. Kulkunopeus on säädettävissä. - Optimoitu sekä 10 ja 12,5 prosenttia tehokkaampi (keskipakovoima) 2-akselinen tärytintekniikka huolehtii parhaasta mahdollisesta tiivistyssyvyydestä lähes kaikkien maaperien kohdalla. - Paranneltu nousukyky. - Helppo käyttää ja käsitellä. - Peruslevy erittäin kestävästä pallografiittivalusta (GJS-700). - Jämäkkä kate suojaa konetta optimaalisesti. - Kuolleen miehen kytkin lisää turvallisuutta: tämä estää käyttäjän joutumisen koneen ja esteen väliin taaksepäin suunnatuissa töissä. - Moottorimallista riippuen saatavilla kampi-, naru- tai sähkökäynnistimellä, mukana uusi merkkiäänianturi (katso sivu 27). - Valintasi mukaan joko dieselmoottorilla (Yanmar ja Hatz) tai bensiinimoottorilla (Honda). 22_23 WACKER NEUSON MAAPERÄN TIIVISTYS

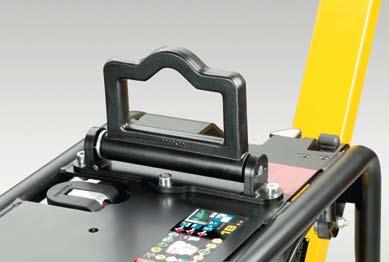

21 Toimitukseen kuuluvat asennuslevyt mahdollistavat eri työleveydet. Integroitu, erittäin jämäkkä nostosilmukka umpimateriaalista helpottaa siirtämistä ja kuljetusta. BPU 4045 DPU 4045 DPU 4545 Levyn leveys cm* Tiivistysvoima kn Paino kg* * Arvoon sisältyy vakiona toimitettavat asennuslevyt. Maaperän, kanavien ja laatoitusten täryttimet

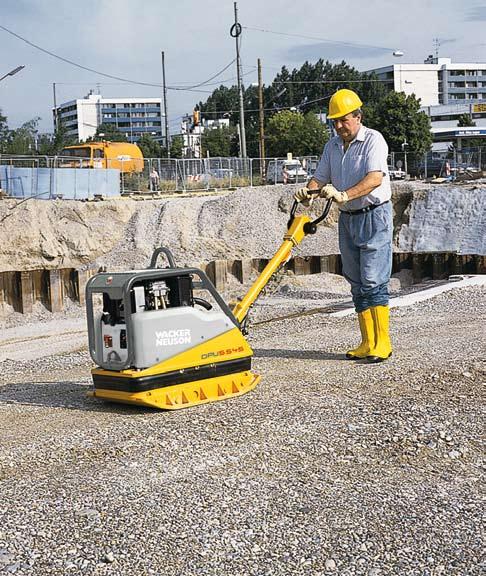

22 Ammattilainen raskailla maaperillä: DPU 5545, BPU DPU 5545 UUSI MALLISUKUPOLVI: optimoidun tehonsa ansiosta vahva työkalu tiiviin maaperän työstämiseen. - Nopeammin taaksepäin: nopeus taaksepäin sovitettiin eteenpäinmenon tasolle, jolloin tiivistystulokset ovat tasaisemmat. Kulkunopeus on säädettävissä. - Paranneltu 2-akselinen tärytintekniikka huolehtii nopeammasta etenemisestä, parhaasta mahdollisesta tiivistyssyvyydestä ja suuremmasta käyttömukavuudesta. - Toimitukseen kuuluu asennuslevyt, joilla voi muunnella työleveyttä. - Peruslevy erittäin kestävästä pallografiittivalusta (GJS-700). - Jämäkkä kate suojaa konetta erinomaisesti. - Kuolleen miehen kytkin lisää turvallisuutta: tämä estää käyttäjän joutumisen koneen ja esteen väliin taaksepäin suunnatuissa töissä. - Saatavilla kampi-, naru- tai sähkökäynnistimellä, mukana uusi merkkiäänianturi (katso sivu 27). - Valittavissa Honda- tai Hatz-moottorilla. - Lisävarusteena katukiviliukuri. 24_25 WACKER NEUSON MAAPERÄN TIIVISTYS

23 DPU 5545 BPU 5545 Levyn leveys 61 cm* Tiivistysvoima 55 kn Paino kg* * Arvoon sisältyy vakiona toimitettavat asennuslevyt. Maaperän, kanavien ja laatoitusten täryttimet

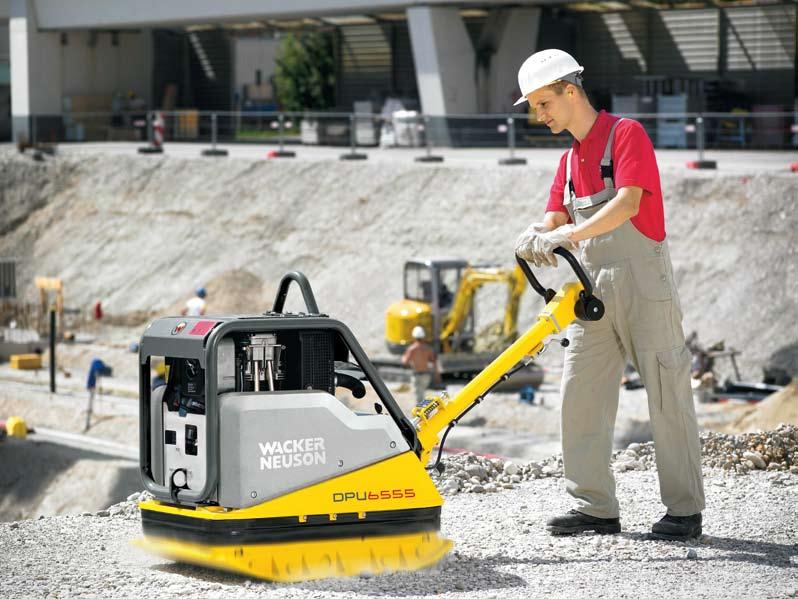

24 Lyömätön kaikilla alustoilla: DPU Taajuus 69 Hz laajalti käyttökelpoinen: maaperissä tai liitoskivilaatoituksilla 69 Hz -taajuudellaan tämä tärylevy sopii monenlaisiin käyttötarkoituksiin. DPU 6555 TUOTTAVUUTTA YLITSE MUIDEN - AMMATTIMAISIIN VAATIMUKSIIN. UUSI MALLISUKUPOLVI: DPU mallin huomattavasti suurempi teho takaa parhaat mahdolliset tiivistyssyvyydet ja täryttää luotettavasti myös raskaita liitoskivilaatoituksia. - Eteenpäinmenon tasolle nostettu nopeus taaksepäin mahdollistaa tehokkaan työskentelyn myös nopeuden vaihdellessa pinnan laatu pysyy aina tasaisena. - Paranneltu 2-akselinen tärytintekniikka takaa korkeamman keskipakovoiman ja siten suuremman nousukyvyn sekä parhaan mahdollisen tiivistyssyvyyden lähes kaikkien maaperien kohdalla. - Peruslevy erittäin kestävästä pallografiittivalusta (GJS-700). - Moninaiset mukavuustoiminnot, jotka nostavat käyttöikää ja laskevat huoltoaikoja ja -kustannuksia: esim. öljymäärän mukainen sammutus, automaattisesti kiristyvä kiilahihna, huoltovapaa laturi. - Kuolleen miehen kytkin lisää turvallisuutta: tämä estää käyttäjän joutumisen koneen ja esteen väliin taaksepäin suunnatuissa töissä. - Voit valita kampi- ja sähkökäynnistimen välillä. - Muunneltavat työleveydet erilaisilla asennuslevyillä. - Tasaisen eteenpäin- ja taaksepäinkulun johdosta sopii mainiosti kuoppien ja pintojen tiivistykseen, sekä raskaiden liitoskivilaatoitusten täryttämiseen. 26_27 WACKER NEUSON MAAPERÄN TIIVISTYS

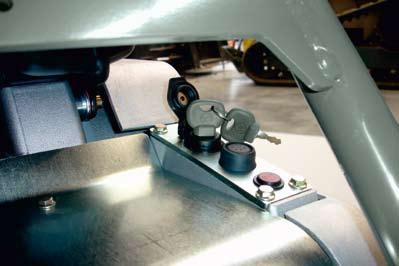

25 Käyttäjäystävällinen sähkökäynnistin: "sähkökäynnistin"-versiot voit käynnistää mukavasti virtaavaimella. Sähkökäynnistin saa virtaa tärinänkestävästä akusta. Uusi kovaääninen merkkiäänianturi ilmaisee, jos kone on yhä päällä, vaikka moottori ei pyöri. Tämä estää akun turhat purkaantumiset. DPU 6555 Levyn leveys 71 cm* Tiivistysvoima 65 kn Paino 476 kg* * Arvoon sisältyy vakiona toimitettavat asennuslevyt. Maaperän, kanavien ja laatoitusten täryttimet

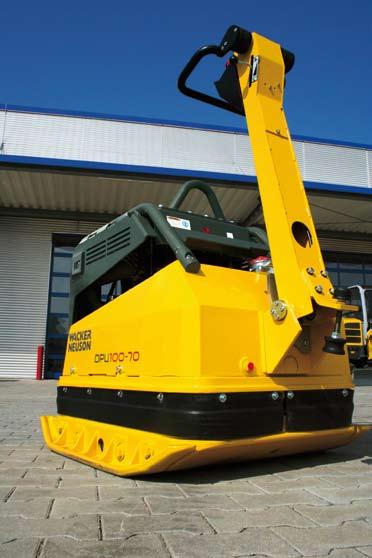

26 Tehokas voimapaketti: DPU DPU Teho lisää taloudellisuutta: - Valtavat tiivistyssyvyydet ja suuri pintateho näillä saadaan aikaan matalat työkustannukset ja erinomainen käyttöteho. - Mukava, helppo ja varmakäyttöinen ohjauskahvan korkeudelle sijoitetun luotettavan "Electronic Control -ohjauksen ansiosta. Se korvaa tavalliset releohjaukset ja sen korkea paikka on vapaa tärinän ja kosteuden aiheuttamista häiriöistä. Se on myös hyvin varmistettu oikosulkua ja vikajännitettä vastaan. - Tehokas käytössä Wacker Neusonin keksinnön ansiosta: suunnanvaihto onnistuu suoraan ohjauskahvasta otetta muuttamatta. Näin intuitiivinen käyttö on mahdollista ja tärylevyn ohjausvirheet vähenevät. 28_29 WACKER NEUSON MAAPERÄN TIIVISTYS

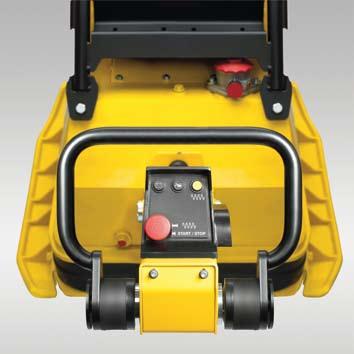

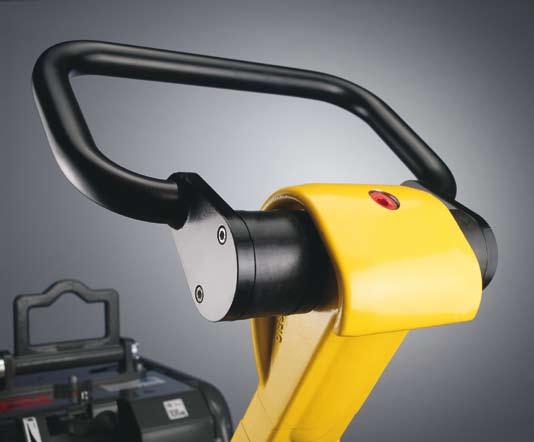

27 Ideaalinen: suunnanvaihto ohjauskahvasta mahdollista ilman otteen muuttamista. - Tärylevyssä on suuret tehoreservit eikä se siis koskaan liiku tehonsa rajoilla. Tämä suojaa moottoria ja tekee DPU mallista erittäin kestävän ja jämäkän. - Erittäin varma: tärylevy menee vian ilmetessä tai kontrollin karatessa automaattisesti turvalliseen käyttötilaan ilman, että hätäsammutusta tai törmäyssuojaa täytyy aktivoida. - Muunneltavat työleveydet erilaisilla asennuslevyillä. DPU Levyn leveys 87 cm* Tiivistysvoima 100 kn Paino 757 kg* * Arvoon sisältyy vakiona toimitettavat asennuslevyt. Maaperän, kanavien ja laatoitusten täryttimet

28 Tärylevy, jossa on 7 tonnin valssin voima: DPU Markkinoiden ainoa tärylevy kaksiosaisella peruslevyllä: hydraulinen ohjaus takaa haluamasi ajotavan mukavasti, jopa mutkissa ajon ja tiivistyksen paikallaan; portaaton nopeuden säätö suurimmalla mahdollisella reaktionopeudella. 2 Infrapuna-kaukosäädön ansiosta käyttäjä voi mennä turvalliseen ja mukavaan työasentoon. TÄRYLEVY SUURIMMALLA KESKIPAKOVOI- MALLA. DPU 130 Tehokkain ratkaisu vaativimpiinkin tiivistystöihin. DPU 130 yhdistää 7 t:n valssin tehon tärylevyn tuote- ja käyttäjäetuihin: kn:n keskipakovoimalla se on ehdottomasti markkinoiden voimakkain tärylevy ja korvaa vaivatta 7 t:n valssin. - Kevyempi ja helpompi kuljettaa kuin valssit, sen vuoksi erinomainen usein muuttuvissa työpisteissä. - Mukava käyttäjäkonsepti: ohjaus ainoastaan intuitiivisesti käytettävän infrapuna-kaukosäädön kautta. Siten käyttäjän ei tarvitse kärsiä melusta, pakokaasuista, pölystä tai tärinästä. Automaattinen käynnistys helpottaa käyttöönottoa. - Turvallisuutta korkeimmalla tasolla: kauko-ohjaimensa ansiosta DPU 130 sopii erinomaisesti käyttöön rinteissä, koska siinä ei ole sellaista kaatumisvaaraa kuin ajettavissa koneissa. Lähikenttätunnistus sammuttaa koneen heti, jos se ajaa liian lähelle käyttäjää. - Elektroniset turvallisuusjärjestelmät suojaavat varkauksia vastaan (PIN-syöttö) ja estävät koneen vaurioitumisen väärinkäytön vuoksi (ylikuormitussuoja ajettaessa hankalilla, erittäin kovilla alustoilla, esim. betonin päällä). 30_31 WACKER NEUSON MAAPERÄN TIIVISTYS

29 Thema/Maschine NEU: DPU 3750, DPU Valssiin verrattuna kevyen painonsa vuoksi sen voi ottaa käyttöön myös staattisesti aroissa ympäristöissä: silloilla, kaupungin keskustassa, suojelluissa rakennuksissa tai erityisillä alustoilla, esim. junan raiteiden sorapohjalla. - Kaikki yksityiskohdat on viimeistelty tuotantoa silmälläpitäen: tankillinen riittää yleensä koko työpäivän ajan, kauko-ohjaimen tehokas akku suunnilleen kaksi työpäivää. - Kaikki osat on suunniteltu tehokkuutta ja kestävyyttä ajatellen ja ne ovat sen vuoksi erittäin jämäköitä. - DPU 130 -mallin kanssa kerroskorkeudet ovat huomattavasti korkeampia kuin 5,5 t:n valssin kanssa. Tästä kaikesta on tuloksena huomattavasti vaikuttavampi pintateho. DPU 130 Levyn leveys 120 cm Tiivistysvoima 130 kn Paino kg Maaperän, kanavien ja laatoitusten täryttimet

30 DPU 130 näyttää tehonsa kaikenlaisissa maastoissa. Miellyttävä huoltaa: DPU 130 -mallin katteen voi taittaa auki helposti. Siten kaikkiin osiin pääsee näppärästi käsiksi. 32_33 WACKER NEUSON MAAPERÄN TIIVISTYS

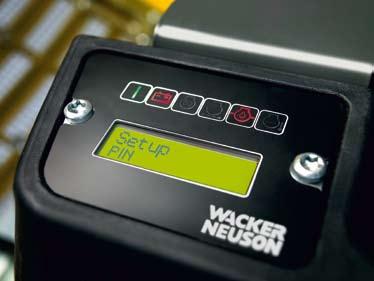

31 Thema/Maschine NEU: DPU 3750, DPU 3760 Varkaussuoja: voit ottaa käyttöön koneen käynnistyksen yhteydessä annettavan PIN-koodin. Näin voit suojata koneen asiattomalta käytöltä tai varkaudelta. Suuri etenemisnopeus ja ihanteellinen tiivistysteho muutamalla ajokerralla: DPU 130 voittaa tehossa jokaisen 5,5 t:n valssin ja mahdollistaa huomattavasti suuremmat kerroskorkeudet. Täydellinen kuoppien tiivistämiseen: DPU 130 täydentää Wacker Neusonin kaukoohjattujen laitteiden valikoiman. (Lisätietoa sivulta 46 alkaen.) Maaperän, kanavien ja laatoitusten täryttimet

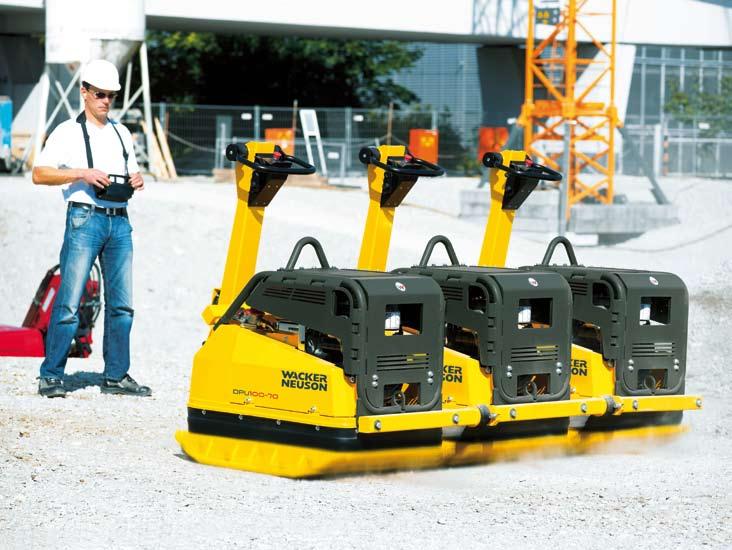

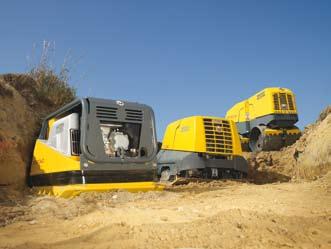

32 Teho kuin 10 t:n valssijyrässä, kääntöominaisuudet kuin tärylevyssä: DPU liitossarja. VOITTAMATON TEHO, TURVALLISUUS JA JOUSTAVUUS. KOLMEN DPU MALLIN LIITOSSARJA Tehokkain ratkaisu soran tiivistämiseen ratatöissä ja muualla: - Jos et voi ottaa suuria valsseja käyttöön tai se ei ole kannattavaa liitossarja on vahvoilla. - Liitossarja syntyy kolmen DPU tyypin tärylevyn sarjasta. Näiden voimien yhdistelmä saavuttaa kolminaisuudessaan 10 t:n valssijyrän ilmiömäisen tehon. - Käyttäjän turvallisuus taataan infrapuna-kaukosäädöllä. Käden/käsivarren tärinä jää kokonaan pois ja käyttäjä seisoo vaara-alueen ulkopuolella kaukana koneesta. Siten liitossarja on markkinoiden turvallisimpia tiivistysratkaisuja. - Suuret pinnat voi tiivistää kustannustehokkaasti. Liitossarjan ainutlaatuinen tiivistysvoima työstää erityisesti staattisesti arat rakennuskohteet, jotka eivät kestä suuren valssin painoa. - Käyttäjä on turvassa pakokaasuilta ja pölyltä. 34_35_36 WACKER NEUSON MAAPERÄN TIIVISTYS

33 Kuljetusalusta mahdollistaa liitossarjan kuormaamisen yhtenä kappaleena. Kuljetukseen riittää suurempi henkilöauton perävaunu. 10 t:n valssin kuljetukseen tarvittavaa lavettia ei tarvita tässä. Infrapuna-kaukosäätö liitossarjassa mahdollistaa käyttäjälle työpisteen tarpeeksi kaukana koneesta. Sen vuoksi käyttäjä on turvassa eikä joudu alttiiksi välittömille haitoille, esim. pakokaasuille, pölynmuodostukselle tai käden ja käsivarren tärinälle. * Arvoon sisältyy vakiona toimitettavat asennuslevyt.

34 Tuntuvaa tehoa kaksoistai kolmosvaljakolla. Liitossarjan äärimmäistä joustavuutta kuvaa myös se, että kulloistenkin vaatimusten ja työolosuhteiden mukaan käyttöön voidaan ottaa yksittäislevy, kaksois- tai kolmoisvaljakko, esim. rakennuksen staattisen kuormituksen tai ahtaiden olosuhteiden takia. Muutokseen tarvitaan ainoastaan muutama ote. Se onnistuu rakennustyömaalla ilman sen kummempia teknisiä taitoja, koska koneita ei liitetä toisiinsa hydraulisesti tai sähköisesti, vaan ovat yhteydessä nykyaikaisen infrapunatekniikan kautta. Sopii erinomaisesti ratatöihin. Liitossarja Levyn leveys cm* Tiivistysvoima kn Paino kg* Maaperän, kanavien ja laatoitusten täryttimet

35 Liitossarja kaksoisvaljakko TEKNISET TIEDOT Mitat (asennuslevyillä) cm Käyttöpaino (ilman kuormauspalkkia) kg Paino kuormauspalkki kg Käden/käsivarren tärinä m/s Täryttimen värähtely Hz Keskipakovoima kn Maks. tiivistettävä pinta m 2 /h Ohje Kauko-ohjainjärjestelmä Näkökenttä (infrapuna) Lisätietoa peruskoneen teknisistä tiedoista, katso DPU mallin tekniset tiedot. Liitossarja kolmoisvaljakko Näkökenttä (infrapuna) Liitossarja Levyn leveys cm* Tiivistysvoima kn Paino kg* Maaperän, kanavien ja laatoitusten täryttimet

36 Tekniset tiedot.

37 TEKNISET TIEDOT Käyttöpaino kg WP 1030A 50 WP 1235A 60 WP 1540A 75 WP 1540W 75 Matalin työkorkeus mm Peruslevyn koko (L x P) mm 300 x x x x 586 Työleveys mm Keskipakovoima kn Taajuus Hz Maks. eteenpäin kulku (maaperän ja ympäristön mukaan) m/min Maks. pintateho (maaperän ja ympäristön mukaan) m 2 /h Maks. nousukyky (maaperän ja ympäristön mukaan) % Käyttökoneisto Ilmajäähdytteinen yksisylinterinen nelitahtinen bensiinimoottori Moottorivalmistaja Honda Honda Honda Wacker Neuson Tyyppi GX 100 GX 120 GX 160 WM 170 Iskutilavuus cm Maks. teho (DIN ISO 3046) kw (HV) 2,1 2,6 3,6 3,7 Kierrosluvulla 1/min Polttoaineen kulutus l/h 0,33 0,8 1,8 1,8 Säiliön tilavuus (polttoaine) l 1,2 2,5 3,7 3,7 Voimansiirto Käyttömoottorista automaattisen keskipakoishihnamoottorin kautta herättimeen. Säiliön tilavuus (vesi) l * * * * * Vesisäiliö saatavissa lisävarusteena (katso sivu 64/65) TEKNISET TIEDOT Käyttöpaino kg WP 1550A 85 WP 1550W 85 WP 2050A 100 WP 2050W 100 Matalin työkorkeus mm Peruslevyn koko (L x P) mm 500 x x x x 586 Työleveys mm Keskipakovoima kn Taajuus Hz Maks. eteenpäin kulku (maaperän ja ympäristön mukaan) m/min Maks. pintateho (maaperän ja ympäristön mukaan) m 2 /h Maks. nousukyky (maaperän ja ympäristön mukaan) % Käyttökoneisto Ilmajäähdytteinen yksisylinterinen nelitahtinen bensiinimoottori Moottorivalmistaja Honda Wacker Neuson Honda Wacker Neuson Tyyppi GX 160 WM 170 GX 160 WM 170 Iskutilavuus cm Maks. teho (DIN ISO 3046) kw (HV) 3,6 3,7 3,6 3,7 Kierrosluvulla 1/min Polttoaineen kulutus l/h 1,8 1,8 1,8 1,8 Säiliön tilavuus (polttoaine) l 3,7 3,7 3,7 3,7 Voimansiirto Käyttömoottorista automaattisen keskipakoishihnamoottorin kautta herättimeen. Säiliön tilavuus (vesi) l * * * * * Vesisäiliö saatavissa lisävarusteena (katso sivu 64/65) Oikeus muutoksiin pidätetään jatkuvan tuotekehitystyön takia.

38 TEKNISET TIEDOT Käyttöpaino kg WPP 1540A 81 WPP 1540W 81 WPP 1550A 86 WPP 1550W 86 Matalin työkorkeus mm Peruslevyn koko (L x P) mm 400 x x x x 586 Työleveys mm Keskipakovoima kn Taajuus Hz Maks. eteenpäin kulku (maaperän ja ympäristön mukaan) m/min Maks. pintateho (maaperän ja ympäristön mukaan) m 2 /h Maks. nousukyky (maaperän ja ympäristön mukaan) % Käyttökoneisto Ilmajäähdytteinen yksisylinterinen nelitahtinen bensiinimoottori Moottorivalmistaja Honda Wacker Neuson Honda Wacker Neuson Tyyppi GX 160 WM 170 GX 160 WM 170 Iskutilavuus cm Maksimiteho (DIN ISO 3046) kw 3,6 3,7 3,6 3,7 Kierrosluvulla 1/min Polttoaineen kulutus l/h 1,8 1,8 1,8 1,8 Säiliön tilavuus (polttoaine) l 3,7 3,7 3,7 3,7 Voimansiirto Käyttömoottorista automaattisen keskipakoishihnamoottorin kautta herättimeen. Säiliön tilavuus (vesi) l * Vesisäiliö saatavissa lisävarusteena (katso sivu 64/65) TEKNISET TIEDOT Käyttöpaino kg DPS 1850H Basic 110 DPS 1850H Vario 108 WPU 1550A 90 Matalin työkorkeus mm Peruslevyn koko (L x P) mm 500 x x x 586 Työleveys mm Keskipakovoima kn 18 Taso Taso 2 18 Taajuus Hz Maks. eteenpäin kulku (maaperän ja ympäristön mukaan) m/min 22 Maks. pintateho (maaperän ja ympäristön mukaan) m 2 /h 660 Taso 1 Taso 2 Taso 1 Taso Maks. nousukyky (maaperän ja ympäristön mukaan) % Käyttökoneisto Ilmajäähdytetty 1-sylinterinen dieselmoottori Ilmajäähdytteinen yksisylinterinen nelitahtinen bensiinimoottori Moottorivalmistaja Hatz Hatz Honda Tyyppi 1 B 20 1 B 20 GX 160 Iskutilavuus cm Maksimiteho (DIN ISO 3046) kw 3,4 3,4 3,6 Kierrosluvulla 1/min Polttoaineen kulutus l/h 1,0 1,0 1,8 Säiliön tilavuus (polttoaine) l 3,0 3,0 3,7 Voimansiirto Käyttömoottorista keskipakokytkimen ja kiilahihnan kautta suoraan täryttimelle. Käyttömoottorista automaattisen keskipakoishihnamoottorin kautta herättimeen. Säiliön tilavuus (vesi) l 9 * Vesisäiliö saatavissa lisävarusteena (katso sivu 64/65)

39 TEKNISET TIEDOT Käyttöpaino kg BPU BPU 2540A 145 DPU 2540H 160 DPU 2550H 166 Peruslevyn koko (L x P) mm 400 x x x x 703 Koneen korkeus (ilman ohjausaisaa) mm Työkorkeus (ohjausaisa alimmassa/ korkeimmassa työasennossa) mm 800 / / / / Työleveys mm Peruslevyn paksuus mm Keskipakovoima kn Taajuus Hz Maks. eteenpäin kulku (maaperän ja ympäristön mukaan) m/min Maks. pintateho (maaperän ja ympäristön mukaan) m 2 /h Käyttökoneisto Ilmajäähdytteinen yksisylinterinen nelitahtinen bensiinimoottori Ilmajäähdytetty 1-sylinterinen dieselmoottori Moottorivalmistaja Wacker Neuson Honda Hatz Hatz Tyyppi WM 170 GX B 20 1 B 20 Iskutilavuus cm Maksimiteho (DIN ISO 3046) kw 4,2 4,0 3,4 3,4 Kierrosluvulla 1/min Käyttöteho (DIN ISO 3046) kw 1,5 1,5 1,5 1,5 Kierrosluvulla 1/min Polttoaineen kulutus l/h 0,8 0,8 0,4 0,4 Säiliön tilavuus (polttoaine) l 3,6 3,7 3,0 3,0 Voimansiirto Käyttömoottorista automaattisen keskipakoishihnamoottorin kautta herättimeen. TEKNISET TIEDOT Käyttöpaino kg DPU 2560H / DPU 2560H-TS 171 BPU BPU 3050A 166 Peruslevyn koko (L x P) mm 600 x x x 703 Koneen korkeus (ilman ohjausaisaa) mm Työkorkeus (ohjausaisa alimmassa/ korkeimmassa työasennossa) mm 800 / / / Työleveys mm Peruslevyn paksuus mm Keskipakovoima kn Taajuus Hz Maks. eteenpäin kulku (maaperän ja ympäristön mukaan) m/min 19 / Maks. pintateho (maaperän ja ympäristön mukaan) m 2 /h 684 / Käyttökoneisto Ilmajäähdytetty 1-sylinterinen dieselmoottori Ilmajäähdytteinen yksisylinterinen nelitahtinen bensiinimoottori Moottorivalmistaja Hatz Wacker Neuson Honda Tyyppi 1 B 20 WM 270 GX 270 Iskutilavuus cm Maksimiteho (DIN ISO 3046) kw 3,4 6,6 6,6 Kierrosluvulla 1/min Käyttöteho (DIN ISO 3046) kw 1,5 1,9 1,9 Kierrosluvulla 1/min Polttoaineen kulutus l/h 0,4 1,1 1,1 Säiliön tilavuus (polttoaine) l 3,0 6,1 5,0 Voimansiirto Käyttömoottorista keskipakokytkimen ja kiilahihnan kautta suoraan täryttimelle. Oikeus muutoksiin pidätetään jatkuvan tuotekehitystyön takia.

40 TEKNISET TIEDOT DPU 3050H DPU 3050H Sähkökäynnistin DPU 3060H DPU 3060H-TS Käyttöpaino kg Peruslevyn koko (L x P) mm 500 x x x 703 Koneen korkeus (ilman ohjausaisaa) mm Työkorkeus (ohjausaisa alimmassa/ korkeimmassa työasennossa) mm 800 / / / Työleveys mm Peruslevyn paksuus mm Keskipakovoima kn Taajuus Hz Maks. eteenpäin kulku (maaperän ja ympäristön mukaan) m/min / 23 Maks. pintateho (maaperän ja ympäristön mukaan) m 2 /h / 828 Käyttökoneisto Ilmajäähdytetty 1-sylinterinen dieselmoottori Moottorivalmistaja Hatz Hatz Hatz Tyyppi 1 B 30 1 B 30 1 B 30 Iskutilavuus cm Maksimiteho (DIN ISO 3046) kw 5,0 5,0 5,0 Kierrosluvulla 1/min Käyttöteho (DIN ISO 3046) kw 1,9 1,9 1,9 Kierrosluvulla 1/min Polttoaineen kulutus l/h 0,6 0,6 0,6 Säiliön tilavuus (polttoaine) l 5,0 5,0 5,0 Voimansiirto Käyttömoottorista keskipakokytkimen ja kiilahihnan kautta suoraan täryttimelle. TEKNISET TIEDOT Käyttöpaino kg DPU 3060H-TS Sähkökäynnistin 215 DPU 3070H 195 DPU 3750H 247 Peruslevyn koko (L x P) mm 600 x x x 703 Koneen korkeus (ilman ohjausaisaa) mm Työkorkeus (ohjausaisa alimmassa/ korkeimmassa työasennossa) mm 800 / / / Työleveys mm Peruslevyn paksuus mm Keskipakovoima kn Taajuus Hz Maks. eteenpäin kulku (maaperän ja ympäristön mukaan) m/min Maks. pintateho (maaperän ja ympäristön mukaan) m 2 /h Käyttökoneisto Ilmajäähdytetty 1-sylinterinen dieselmoottori Ilmajäähdytteinen 1-sylinterinen nelitahtinen dieselmoottori Moottorivalmistaja Hatz Hatz Hatz Tyyppi 1 B 30 1 B 30 1 B 30 Iskutilavuus cm Maksimiteho (DIN ISO 3046) kw 5,0 5,0 5,4 Kierrosluvulla 1/min Käyttöteho (DIN ISO 3046) kw 1,9 1,9 1,7 Kierrosluvulla 1/min Polttoaineen kulutus l/h 0,6 0,6 0,6 Säiliön tilavuus (polttoaine) l 5,0 5,0 5,0 Voimansiirto Käyttömoottorista keskipakokytkimen ja kiilahihnan kautta suoraan täryttimelle.

41 TEKNISET TIEDOT DPU 3750HE DPU 3760H DPU 3760HE Käyttöpaino kg Peruslevyn koko (L x P) mm 500 x x x 703 Koneen korkeus (ilman ohjausaisaa) mm Työkorkeus (ohjausaisa alimmassa/ korkeimmassa työasennossa) mm 871 / / / Työleveys mm Peruslevyn paksuus mm Keskipakovoima kn Taajuus Hz Maks. eteenpäin kulku (maaperän ja ympäristön mukaan) m/min Maks. pintateho (maaperän ja ympäristön mukaan) m 2 /h Käyttökoneisto Ilmajäähdytteinen 1-sylinterinen nelitahtinen dieselmoottori Moottorivalmistaja Hatz Hatz Hatz Tyyppi 1 B 30 1 B 30 1 B 30 Iskutilavuus cm Maksimiteho (DIN ISO 3046) kw 5,4 5,4 5,4 Kierrosluvulla 1/min Käyttöteho (DIN ISO 3046) kw 1,7 1,7 1,7 Kierrosluvulla 1/min Polttoaineen kulutus l/h 0,6 0,6 0,6 Säiliön tilavuus (polttoaine) l Voimansiirto Käyttömoottorista keskipakokytkimen ja kiilahihnan kautta suoraan täryttimelle. TEKNISET TIEDOT Käyttöpaino kg BPU 4045A 308 BPU 5545A 324 DPU 4045YE Sähkökäynnistin 356 Peruslevyn koko (L x P) mm 450 x x x 900 Koneen korkeus (ilman ohjausaisaa) mm Työkorkeus (ohjausaisa alimmassa/ korkeimmassa työasennossa) mm / / / Työleveys (ilman/asennuslevyn kanssa) mm 460 / / / 600 Peruslevyn paksuus mm Keskipakovoima kn Taajuus Hz Maks. eteenpäin kulku (maaperän ja ympäristön mukaan) m/min Maks. pintateho (maaperän ja ympäristön mukaan) m 2 /h Käyttökoneisto Ilmajäähdytteinen 1-sylinterinen nelitahtinen Otto-dieselmoottori Ilmajäähdytteinen 1-sylinterinen nelitahtinen dieselmoottori Moottorivalmistaja Honda Honda Yanmar Tyyppi GX 270 GX 390 L70N Iskutilavuus cm Maksimiteho (DIN ISO 3046) kw 6,6 9,6 4,9 Kierrosluvulla 1/min Käyttöteho (DIN ISO 3046) kw 4,6 5,4 4,3 Kierrosluvulla 1/min Polttoaineen kulutus l/h 1,6 2 1,4 Säiliön tilavuus (polttoaine) l 5,3 6,1 3,3 Voimansiirto Käyttömoottorista keskipakokytkimen ja kiilahihnan kautta suoraan täryttimelle. Oikeus muutoksiin pidätetään jatkuvan tuotekehitystyön takia.

42 TEKNISET TIEDOT DPU 4545H DPU 4545HE DPU 5545H Käyttöpaino kg Peruslevyn koko (L x P) mm 450 x x x 900 Koneen korkeus (ilman ohjausaisaa) mm Työkorkeus (ohjausaisa alimmassa/ korkeimmassa työasennossa) mm / / / Työleveys (ilman/asennuslevyn kanssa) mm 460 / / / 600 Peruslevyn paksuus mm Keskipakovoima kn Taajuus Hz Maks. eteenpäin kulku (maaperän ja ympäristön mukaan) m/min Maks. pintateho (maaperän ja ympäristön mukaan) m 2 /h Käyttökoneisto Ilmajäähdytteinen 1-sylinterinen nelitahtinen dieselmoottori Moottorivalmistaja Hatz Hatz Hatz Tyyppi 1D42S 1D42S 1D42S Iskutilavuus cm Maksimiteho (DIN ISO 3046) kw Kierrosluvulla 1/min Käyttöteho (DIN ISO 3046) kw 4,9 4,9 5,4 Kierrosluvulla 1/min Polttoaineen kulutus l/h 1,8 1,8 1,8 Säiliön tilavuus (polttoaine) l Voimansiirto Käyttömoottorista keskipakokytkimen ja kiilahihnan kautta suoraan täryttimelle. TEKNISET TIEDOT DPU 5545HE DPU 6555H DPU 6555HE Käyttöpaino kg Peruslevyn koko (L x P) mm 450 x x x 900 Koneen korkeus (ilman ohjausaisaa) mm Työkorkeus (ohjausaisa alimmassa/ korkeimmassa työasennossa) mm / / / Työleveys (ilman/asennuslevyn kanssa) mm 460 / / / 710 Peruslevyn paksuus mm Keskipakovoima kn Taajuus Hz Maks. eteenpäin kulku (maaperän ja ympäristön mukaan) m/min Maks. pintateho (maaperän ja ympäristön mukaan) m 2 /h Käyttökoneisto Ilmajäähdytteinen 1-sylinterinen nelitahtinen dieselmoottori Moottorivalmistaja Hatz Hatz Hatz Tyyppi 1D42S 1D81S 1D81S Iskutilavuus cm Maksimiteho (DIN ISO 3046) kw 7 9,6 9,6 Kierrosluvulla 1/min Käyttöteho (DIN ISO 3046) kw 5,4 6,7 6,7 Kierrosluvulla 1/min Polttoaineen kulutus l/h 1,8 1,9 1,9 Säiliön tilavuus (polttoaine) l Voimansiirto Käyttömoottorista keskipakokytkimen ja kiilahihnan kautta suoraan täryttimelle.

43 TEKNISET TIEDOT DPU 130 DPU Käyttöpaino kg Peruslevyn koko (L x P) mm x Koneen korkeus (ilman ohjausaisaa) mm Työkorkeus (ohjausaisa alimmassa/ korkeimmassa työasennossa) mm 910 / Työleveys (ilman/asennuslevyn kanssa) mm / 757 Peruslevyn paksuus mm Keskipakovoima kn Taajuus Hz Maks. eteenpäin kulku (maaperän ja ympäristön mukaan) m/min Maks. pintateho (maaperän ja ympäristön mukaan) m 2 /h Käyttökoneisto Vesijäähdytetty Ilmajäähdytteinen 2-sylinterinen 4-sylinterinen dieselmoottori, vakiona sähkökäynnistinlaite. imu-dieselmoottori Moottorivalmistaja Lombardini Lombardini Tyyppi LDW LD Iskutilavuus cm Maksimiteho (DIN ISO 3046) kw 24,5 14,8 Kierrosluvulla 1/min Käyttöteho (DIN ISO 3046) kw 16 11,5 Kierrosluvulla 1/min Polttoaineen kulutus l/h 4 2,6 Säiliön tilavuus (polttoaine) l 18 7,5 Voimansiirto Kaksoisulostulo, hydrostaattinen, elektronisesti ohjattu. Käyttömoottorista hammasrataspumpun ja hammasratasmoottorin kautta täryttimelle. TEKNISET TIEDOT 2-osainen liitossarja 2:lla DPU mallilla 3-osainen liitossarja 3:lla DPU mallilla Käyttöpaino (ilman kuormauspalkkia/asennuslevyillä) kg 726 / / Peruslevyn koko (L x P) mm 700 x (2 x) 700 x (3 x) Koneen korkeus (ilman ohjausaisaa) mm Työkorkeus (ohjausaisa siirrettävä) mm 910 / / Työleveys mm Peruslevyn paksuus mm Keskipakovoima kn Taajuus Hz Maks. kulku eteen ja taakse (maaperän mukaan) m/min 30 / / 28 Maks. pintateho vakioasennuslevyillä (maaperän mukaan) m 2 /h Käyttökoneisto Ilmajäähdytteinen 2-sylinterinen dieselmoottori, vakiona sähkökäynnistinlaite. Moottorivalmistaja Lombardini Lombardini Tyyppi 12 LD LD Iskutilavuus cm (2 x) 954 (3 x) Maksimiteho (DIN ISO 3046) kw 14,8 (2 x) 14,8 (3 x) Kierrosluvulla 1/min Käyttöteho (DIN ISO 3046) kw 11,5 (2 x) 11,5 (3 x) Kierrosluvulla 1/min Polttoaineen kulutus l/h 2,6 (2 x) 2,6 (3 x) Säiliön tilavuus (polttoaine) l 7,5 (2 x) 7,5 (3 x) Voimansiirto Käyttömoottorista hammasrataspumpun ja hammasratasmoottorin kautta täryttimelle. Oikeus muutoksiin pidätetään jatkuvan tuotekehitystyön takia.

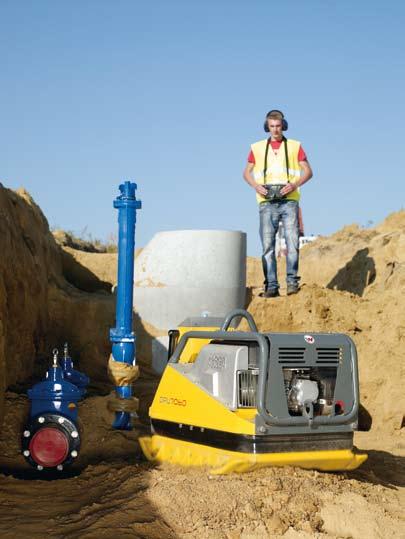

44 Tarkkaa työskentelyä kuoppien ja kanavien rakentamisessa. Wacker Neusonin kauko-ohjatuilla laitteilla. Vaikeat käyttöalueet vaativat älykkäitä ratkaisuja: Kauko-ohjattu tärylevy Kauko-ohjattu yleisjyrä 46_47 WACKER NEUSON MAAPERÄN TIIVISTYS

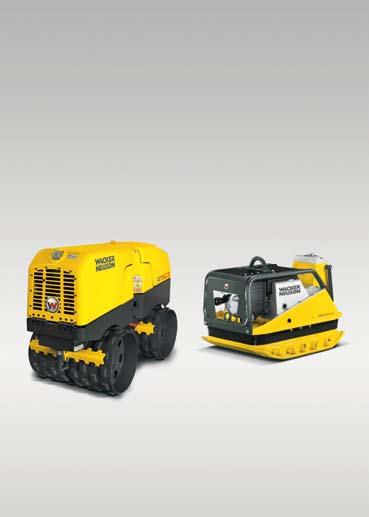

45 Kuoppien ja kanavien täryttimet

46 Kauko-ohjattu tärylevy neuvokkaalla valmiustilalla: DPU Ylivoimainen turvallisuusominaisuus: valmiustilan ja infrapuna-kaukosäädön yhdistelmä. Valmiustilassa tärylevy vaihtaa välittömästi tyhjäkäynnille ja pysäyttää kaikki liikkeet heti kun muutaman metrin päässä oleva käyttäjä päästää irti kauko-ohjaimen sauvaohjaimesta. DPU 7060 Tärylevy, jossa on vakiona turvallisuusominaisuus: - Neuvokas valmiustila, joka pysäyttää kaikki liikkeet heti kun käyttäjä päästää irti kauko-ohjaimen sauvaohjaimesta. Tämä parantaa turvallisuutta ja vähentää polttoaineen kulutusta huomattavasti. - Turvallinen infrapuna-kaukosäätö: jos käyttäjä alittaa kahden metrin turvallisuusvälin tai ei näe konetta enää, tärylevy pysähtyy automaattisesti. - DPU 7060 on luokkansa ainoa tärylevy, jossa on tehokkaasti toimiva kiilahihnatekniikka. Tämä tekniikka takaa tehon pysyvän vakiotasolla toisin kuin hydraulisissa koneissa. - Kun täryä ei enää käytetä, tärylevy vaihtaa automaattisesti tyhjäkäynnille. Tämä vähentää pakokaasupäästöjä kuopissa, säästää polttoainetta ja vähentää melua. - Muunneltavat työleveydet asennuslevyillä. - Matala rakennekorkeus matalan käyttömoottorin ansiosta. 48_49 WACKER NEUSON MAAPERÄN TIIVISTYS

47 1 Innovatiivinen infrapunakaukosäätö, joka mahdollistaa koneen käytön jopa 20 metrin päästä. Lisätietoa kaukoohjauksestamme löydät sivuilta Kytkentäpiste infrapunasilmällä on kaukoohjaimen kosketuspiste. Infrapunasilmä joustaa tönäisyissä. 1 2 DPU 7060 Levyn leveys 80 cm* Tiivistysvoima 70 kn Paino 615 kg* * Arvoon sisältyy vakiona toimitettavat asennuslevyt. Kuoppien ja kanavien täryttimet

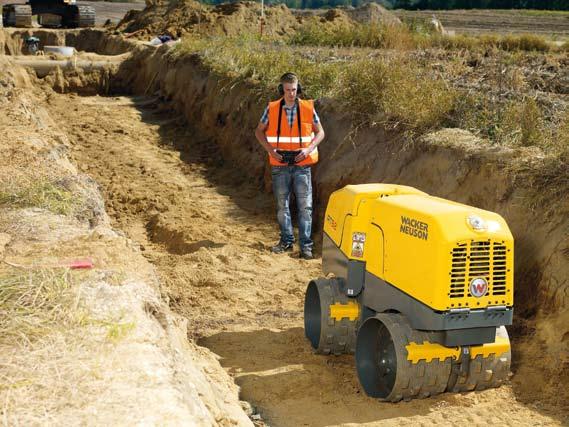

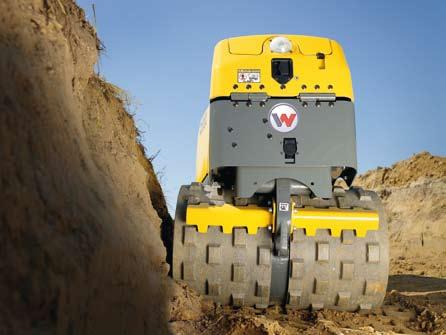

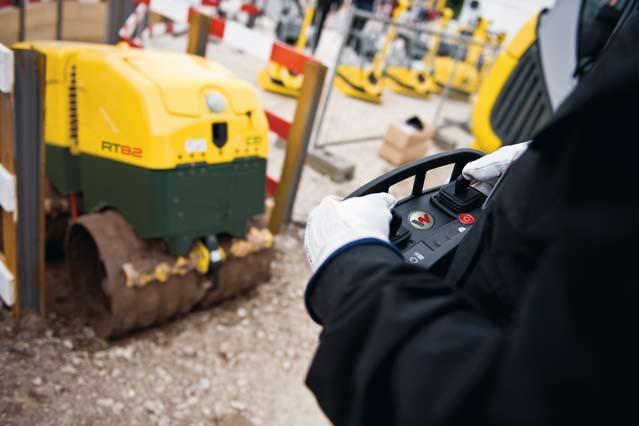

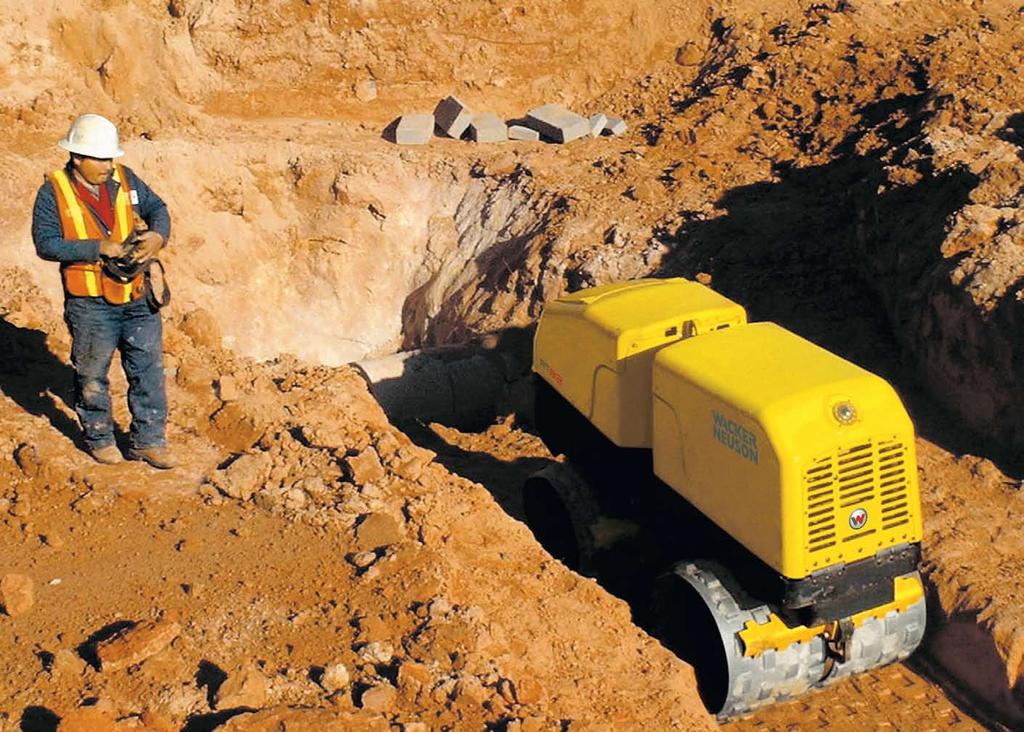

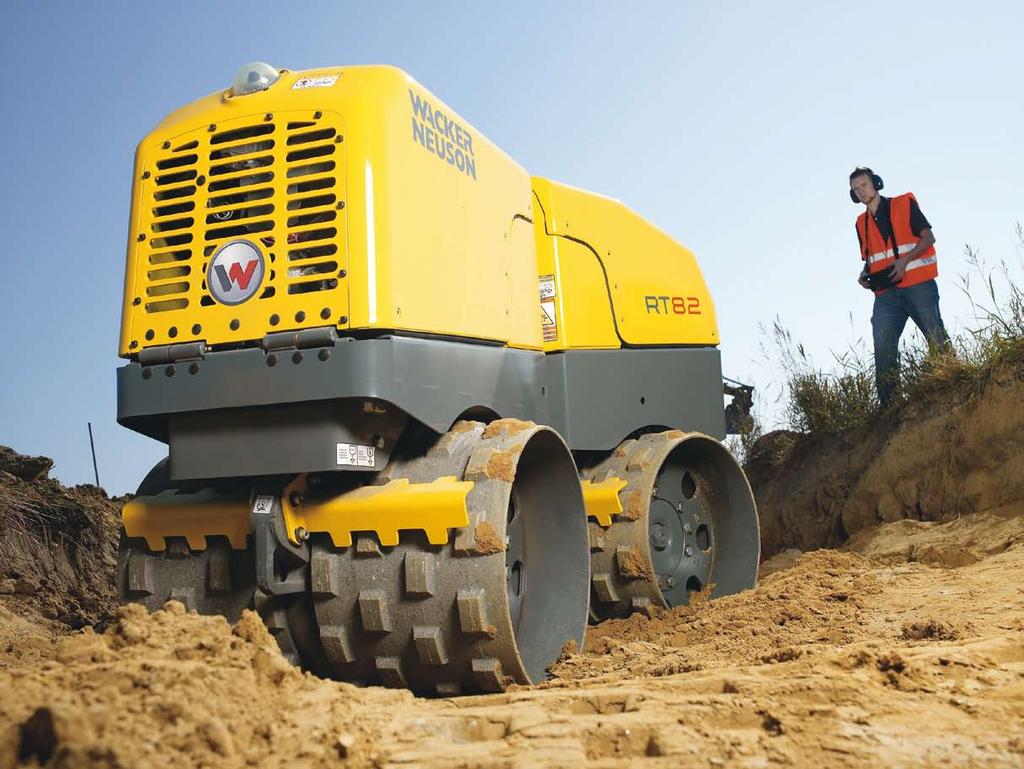

48 Kauko-ohjatut yleisjyrät nivelellä: RT 56 ja RT 82. Wacker Neusonin keksintö: SUUNNANMUUTOS ONGELMITTA NIVELEN ANSIOSTA. RT 82 Patentoitu nivelteknologia tehostaa työtä: - Suunnanmuutokset Wacker Neusonin yleisjyrillä ovat erittäin helppoja ja ne onnistuvat yhdessä työvaiheessa. - Ne tiivistävät helposti reunoille asti. - Kääntämisessä jo tiivistetty maaperä ei aukea uudelleen. - Sopivat erinomaisesti syöttöjohtimien kaivantojen tiivistämiseen sekä katujen ja pysäköintipaikkojen jälkitäyttöön. - Ensiluokkainen konekonsepti moottorin esihehkutussuojalla ja integroidulla diagnoosi-työkalusarjalla. - Patentoitu täryttimen matala asennuspaikka takaa sen, että keskipakovoimat johdetaan suoraan maaperään. Siten saavutetaan erinomaisen korkea tiivistysteho. - Tiivistystehon voi sovittaa erilaisiin työtilanteisiin: valittavissa 34 tai 68 kn. - Saatavilla kahdella valssileveydellä: 56 tai 82 cm. 50_51 WACKER NEUSON MAAPERÄN TIIVISTYS

49 Patentoitu täryttimen sijoitus valssien keskiakselin alapuolella takaa matalan painopisteen ja varmistaa, ettei valssi kaadu helposti. Matalan sijoituksen vuoksi keskipakovoimat johdetaan suoraan maaperään. Näin saavutetaan korkea tiivistysteho. Patentoitu nivel mahdollistaa tiivistyksen keskeytyksettä myös pyöristettyjen rakenneosien ympärillä eikä juntalla tarvitse jatkaa reunaalueiden tiivistämistä. Tämä säästää sekä aikaa että kustannuksia ja lisäksi kääntymiskyky on erinomainen. Jäykän nivelen ansiosta kaatumisriski alenee ja ajoominaisuudet ovat ainutlaatuisen mainiot. RT 56 RT 82 Valssin leveys cm Tiivistysvoima kn Paino kg Kuoppien ja kanavien täryttimet

50 Yleisjyrän yksityiskohdat vakuuttavat: Koneen osiin pääsee helposti käsiksi. RT:n kate avautuu helposti ja sen kautta rakenneosat ovat näppärästi käsillä. Sen materiaali kestää kuormitusta, on erittäin kestävä, ruostumaton ja törmäyksenkestävä. Suuret tehoreservit tarjoaa vesijäähdytteinen dieselmoottori, joka on myös sopivasti käsillä. Lähikenttätunnistus takaa sen, että yleisjyrä pysähtyy saman tien, jos käyttäjän ja koneen kahden metrin etäisyys alittuu. Lisätietoa tästä löydät sivuilta _53 WACKER NEUSON MAAPERÄN TIIVISTYS

51 Innovatiivinen infrapuna-kaukosäätö on turvallisuutta parhaimmillaan. Tämän innovatiivisen, kätevän ohjausmahdollisuuden ansiosta työskentely Wacker Neusonin yleisjyrillä on äärimmäisen joustavaa. Lähikenttätunnistus automaattisella sammutuksella tekee siitä myös äärimmäisen turvallista. Lisätietoa Wacker Neusonin kauko-ohjauksesta löydät sivuilta Yhteys kauko-ohjaimeen: infrapunasilmä. Jos käyttäjä ei näe infrapunasilmää, yleisjyrä pysäyttää kaikki liikkeet ja tiivistyksen. Jos kallistuskulma on liian suuri, Tilt-kallistusanturi pysäyttää jyrän samalla tavalla. Kaikki moottoritoiminnot yhdellä silmäyksellä. Moottorin kontrolliyksikön diagnoosi-ledilmaisimet helpottavat käyttöä ja vianetsintää, koska ne valvovat useita moottoritoimintoja: öljynpainetta, jäähdyttimen nestetasoa, moottorin lämpötilaa, hehkutulppaa, akkua, kallistuskulmaa ja ilmansuodattimen kapasiteettia. Kuoppien ja kanavien täryttimet

52 Tekniset tiedot.

53 TEKNISET TIEDOT DPU 7060F DPU 7060F t RT 56-SC RT 82-SC Käyttöpaino (ilman asennuslevyjä/-levyillä) kg 584 / / Kokonaismitat (P x L x K) mm x 860 x x 860 x x 560 x x 820 x Työleveys (ilman/asennuslevyjen kanssa) mm 630 / / 800 Koneen korkeus mm Valssin halkaisija mm Valssin leveys mm Levyn paksuus mm Keskipakovoima (min/max) kn ,2 / 68,4 34,2 / 68,4 Taajuus Hz ,7 41,7 Staattinen linjakuorma/valssi N/mm 14 9,6 Dynaaminen linjakuorma/valssi N/mm 69 45,3 Ajonopeus (min/max) m/min 20 / / 40 Kääntösäde (sisällä) mm Maks. kulku eteen ja taakse (maaperän mukaan) m/min Maks. pintateho (maaperän mukaan) m 2 /h Maks. nousukyky (ilman/täryllä) % / / 45 Käyttökoneisto Ilmajäähdytetty yksisylinterinen dieselmoottori sähkökäynnistyksellä ja öljymäärän mukaisella sammutuksella Vesijäähdytteinen 3-sylinterinen dieselmoottori sähkökäynnistimellä Moottorivalmistaja Farymann Farymann Lombardini Lombardini Iskutilavuus cm Tyyppi 43 F 43 F Maks. teho (DIN ISO 3046) kw (HV) 11,0 (14,8) 11,0 (14,8) 15,6 (21,0) 15,6 (21,0) Kierrosluvulla 1/min Käyttöteho (DIN ISO 3046) kw (HV) 9,0 (12,1) 9,0 (12,1) 13,5 (18,0) 13,5 (18,0) Kierrosluvulla 1/min Polttoaineen kulutus l/h 1,4 1,4 5,6 5,6 Säiliön tilavuus (polttoaine) l 7,5 7,5 24,0 24,0 Maks. sallittu kallistus 15,0 15,0 Voimansiirto Käyttömoottorista automaattisella keskipakohihnavoimalla suoraan täryttimelle Oikeus muutoksiin pidätetään jatkuvan tuotekehitystyön takia.

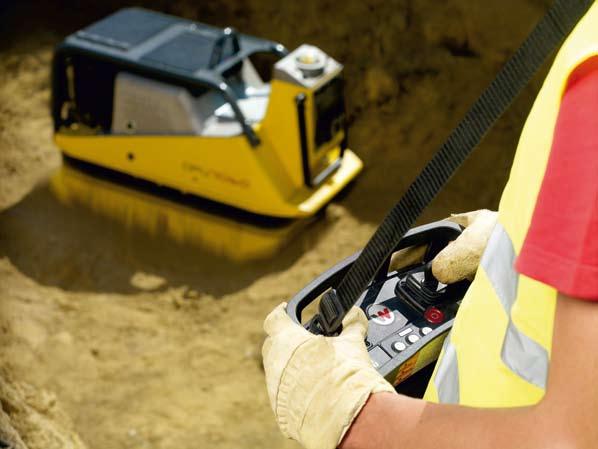

54 Wacker Neusonin innovatiivinen turvallisuuskonsepti. Sopii rakennustyömaallesi. Erinomainen jokaiselle käyttäjälle. Wacker Neusonin innovatiivinen kaukoohjaustekniikka merkitsee ennen kaikkea: Lisää turvallisuutta rakennustyömaalla. Sen viimeisteltyjen teknisten yksityiskohtien ansiosta kolme käyttäjää voi ohjata samaan aikaan kolmea samantyyppistä konetta, ilman häiriöitä. Älykkäitä kauko-ohjaimia saa Wacker Neusonin eri koneryhmiin: Yleisjyrille RT 56 ja RT 82 Tärylevyille DPU 7060 ja DPU 130 Liitossarjalle DPU _57 WACKER NEUSON MAAPERÄN TIIVISTYS

55 Turvallisuus

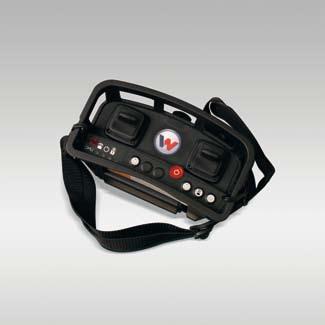

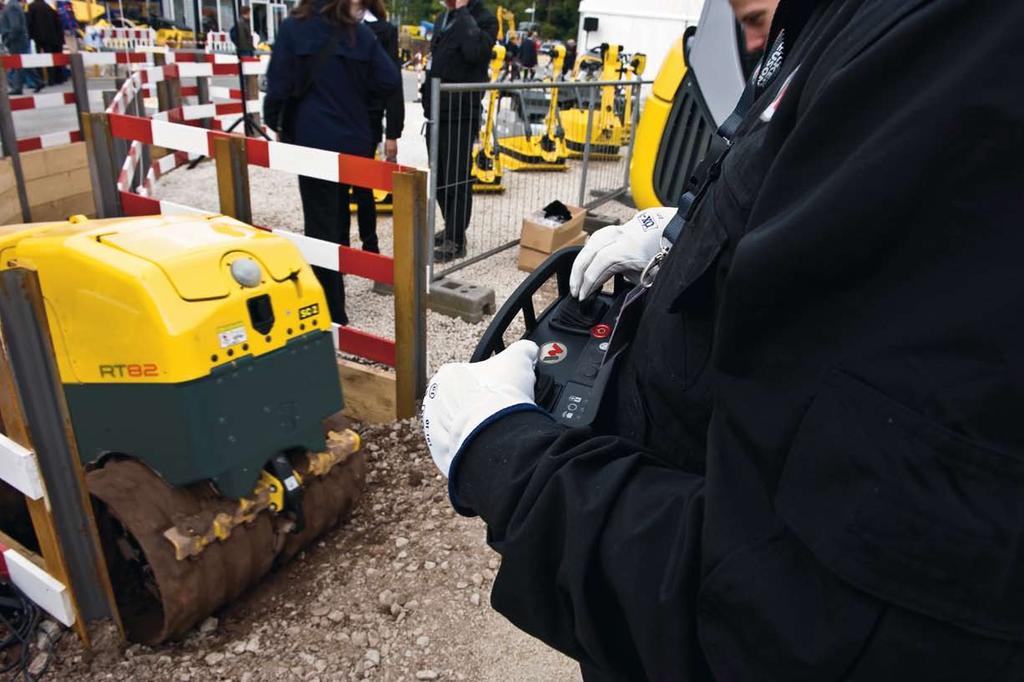

56 Turvallisuutta käytössä: innovatiivisen kauko-ohjaimen ansiosta. Wacker Neusonilta. Kestää kosteutta magneettisten sauvaohjainten ansiosta. Magneettisen toimintatapansa ansiosta sauvaohjaimet on integroitu kaukoohjaukseen siten, ettei teknisiin yksittäisosiin pääse vettä. Sen vuoksi ne ovat kulumattomat ja aina käyttövalmiina. Tämä kauko-ohjain turvallisuusominaisuudella on tervetullut kaikille rakennustyömaille: - Optimaalinen turvallisuuskonsepti: kone pysähtyy välittömästi, jos käyttäjä päästää irti sauvaohjaimesta tai tulee alle kahden metrin etäisyydelle koneesta. - Intuitiivinen käytettävyys magneettisella sauvaohjaimella. - Valittavissa 16 kanavaa käyttäjän ja koneen väliseen viestintään. Kanavanvalinta on helppoa ja nopeaa kauko-ohjaimen kytkimestä. - Kolmea samantyyppistä konetta voi samaan aikaan ohjata kolme käyttäjää ilman sekaannuksia. - Kauko-ohjainta voi käyttää ja ohjelmoida erilaisille koneille. Kysy meiltä, jos haluat lisätietoja. - Kestävät teho-nimh-akut huolehtivat pitkistä käyttöajoista. - Akut voi ladata myös koneen käytön aikana latausjohdolla. Lähikenttäsuojaus on aktiivinen myös tässä käyttötilassa. - Vastaa täysin eurooppalaista standardia EN 500 osa 4 - liite B. 58_59 WACKER NEUSON MAAPERÄN TIIVISTYS

57 Teholaturin ansiosta akut latautuvat nopeasti. Jopa 20 metrin kantavuus ja jopa 45 :een kulma takaavat erinomaisen työmukavuuden. Kantomatka metreinä Kone pysähtyy automaattisesti, jos käyttäjä alittaa kahden metrin turvallisuusvälin. 2 m Sopii malleihin DPU 7060* DPU liitossarja* DPU 130* RT 56* RT 82* * Jokaisen kauko-ohjaimen voi sovittaa koneen yksilöllisille toiminnoille. Kuoppien ja kanavien täryttimet

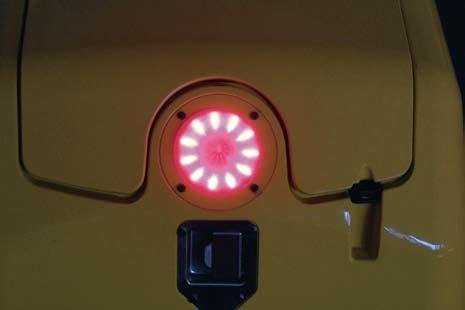

58 Turvallisuuden takaa nokkela lähikenttätunnistus: lähikenttätunnistus reagoi, kun kone tulee alle kahden metrin päähän käyttäjästä. Se pitää huolen koneen nopeasta pysähtymisestä. Turvallisuuden vuoksi kone pysähtyy välittömästi myös, jos sauvaohjaimesta päästetään irti. MARKKINOIDEN PARAS TURVALLI- SUUSKONSEPTI. 60_61 WACKER NEUSON MAAPERÄN TIIVISTYS

59 Sopii malleihin DPU 7060* DPU liitossarja* DPU 130* RT 56* RT 82* * Jokaisen kauko-ohjaimen voi sovittaa koneen yksilöllisille toiminnoille. Kuoppien ja kanavien täryttimet

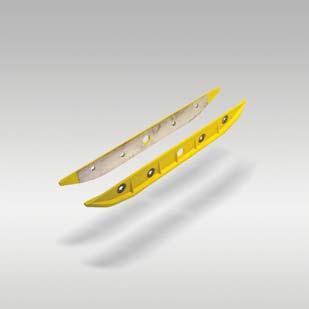

60 Varustettu kaikkia vaatimuksia varten: Wacker Neusonin lisävarusteet. Wacker Neusonin tiivistyslaitteet vakuuttavat erinomaisella joustavuudellaan. Ne saavat aikaan hyvä tuloksia jopa vaikeissa työolosuhteissa tai ahtaissa tiloissa. Wacker Neusonin lisävarusteiden avulla tiivistyslaitteista saadaan kastelulaitteen, kuljetusalustan tai katukiviliukurin avulla vieläkin joustavammin käytettäviä. 62_63 WACKER NEUSON MAAPERÄN TIIVISTYS

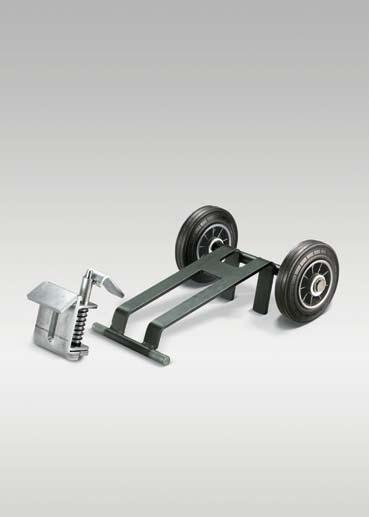

61 Lisävarusteet

62 Jokaiseen käyttötarkoitukseen oikea lisävaruste. 64_65 WACKER NEUSON MAAPERÄN TIIVISTYS

63 Vesisäiliö (l) Sarja asennuslevyjä eri leveyksillä TÄRYLEVYJEN LISÄVARUSTEET WP 1030A 8 WP 1235A 8 WP 1540A 9 WP 1540W 9 WP 1550A 9 WP 1550W 9 WP 2050A 9 WP 2050W 9 WPP 1540A 8 WPP 1540W 8 integroitu WPP 1550A 9 integroitu WPP 1550W 9 integroitu WPU 1550A 9 integroitu BPU 2540 integroitu BPU 2540A integroitu DPU 2540H integroitu DPU 2550H integroitu DPU 2560H / DPU 2560-TS integroitu BPU 3050 integroitu BPU 3050A integroitu DPU 3050H integroitu DPU 3050HE integroitu DPU 3060H / DPU 3060H-TS integroitu DPU 3060H-TSE integroitu DPU 3070H integroitu DPU 3750H integroitu DPU 3750HE integroitu DPU 3760H integroitu DPU 3760HE integroitu BPU 4045A BPU 5545A DPU 4045YE DPU 4545H DPU 4545HE DPU 5545H DPU 5545HE DPU 6555H DPU 6555HE DPU DPU 130 Kuljetusalusta Katukiviliukuri Selvittävät merkintöjen selitykset: saatavilla ei saatavilla Lisävarusteet

64 Hermann Wacker aloitti jo varhain tärylevyjen kehitystyön ja takasi ideoillaan yhä parempaa tiivistysvoimaa. Hän on vaikuttanut markkinoihin huomattavasti uusilla kehitysnormeillaan ihan nykypäivään asti /04/2010/Heidlmair/Print Sta Nykyään Wacker Neuson on tulevaisuuteen suuntautuva, maailmanlaajuisesti toimiva yritys, joka entiseen tapaan tuottaa rakennusalalle yhä uudelleen innovatiivisia ratkaisuja. Uusia ideoita syntyy koko ajan, mutta yrityksemme perusarvot ovat pysyneet aina samoina: luotettavuus, uskollisuus, laatu, reaktionopeus, joustavuus ja innovaatio näihin asiakkaamme luottavat. Ota huomioon: Wacker Neuson -konsernin tuoteohjelma kattaa yli 300 erilaista tuoteryhmää Light ja Compact Equipment -sarjoissa. Light Equipment -sarjaan kuuluu erilaisten mallien tuoteohjelma - tämä johtuu eri jännite- ja taajuusolosuhteista, paikallisista määräyksistä, markkinatottumuksista ja käyttöolosuhteista. Kaikkia tässä mainittuja tai kuvattuja Wacker Neuson -tuotteita ei sen vuoksi saa tai ne eivät ole hyväksyttyjä kaikissa maissa. Oikeus muutoksiin pidätetään jatkuvan tuotekehitystyön takia. Wacker Neuson -konserni ei vastaa esitteessa mainittujen tietojen oikeellisuudesta. Kopiointi vain kirjallisella luvalla, Wacker Neuson -konserni, München. Wacker Neuson SE Kaikki oikeudet pidätetään.
