1 SKF:n laakerinlämmittimet

2 SKF asiakaskeskeinen markkinajohtaja Jo yli 25 vuotta sitten SKF keksi käyttää induktiolämmitystä laakerien asennuksessa. Asiakaskeskeisten ratkaisujensa ansiosta SKF:stä on tullut markkinajohtaja laakerisovelluksiin käytettävien induktiolämmittimien kehittämisessä, valmistuksessa sekä maailmanlaajuisessa myynnissä. D Kestävä lämmitysratkaisu F SKF:n uusimman sukupolven induktiolämmittimet ovat erittäin tehokkaita. Niillä voi lämmittää laajan valikoiman erilaisia laakereita sekä muita komponentteja. SKF:n lämmittimissä induktiokela, jonka ympärille laakeri asetetaan, on sijoitettu lämmittimen kotelon ulkopuolelle mahdollisimman suuren lämmitystehon saavuttamiseksi. Tämä lyhentää lämmitysaikaa ja pienentää energiankulutusta jopa 80 %, jolloin lämmityskustannukset alenevat noin 70 %.

3 A Lämmittimen kotelon ulkopuolelle sijoitettu induktiokela yhdessä pitkälle kehitetyn elektroniikan kanssa lyhentää lämmitysaikaa ja alentaa tarvittavan energian määrää. B Taitettavat tukijalat tekevät sisähalkaisijaltaan suurten laakerien lämmittämisestä helpompaa. C Magneettinen lämpötila-anturi vähentää ylilämmittämisen vaaraa. D Helppokäyttöinen kauko-ohjainyksikkö, jossa on termostaatti- ja/tai ajastinohjaus sekä LED-näyttö. E Pienempien aisojen säilytyspaikat vähentävät niiden vaurioitumisen ja katoamisen riskiä. F Kantokahva helpottaa lämmittimen siirtämistä. A C B E SKF:n m 20 -käsite m 20 ilmoittaa, kuinka painava (kg) SRB 231 laakeri saa enintään olla, jotta se voidaan lämmittää 20:stä 110 C:een 20 minuutissa. Tulos on lämmittimen todellinen lämmitysteho eikä sen itsensä käyttämä teho. Valintaopas Laakerinlämmittimen valinnassa ei ole mitään tiukkoja sääntöjä. Kaikki riippuu lämmitettävän laakerin tyypistä ja geometrisistä muodoista. SKF:ltä on saatavana opas valintaa helpottamaan. * SKF:ltä on saatavana tilauksesta valmistettuja induktiolämmittimiä suuremmille laakereille, kuin mitä oppaan taulukossa mainitaan.

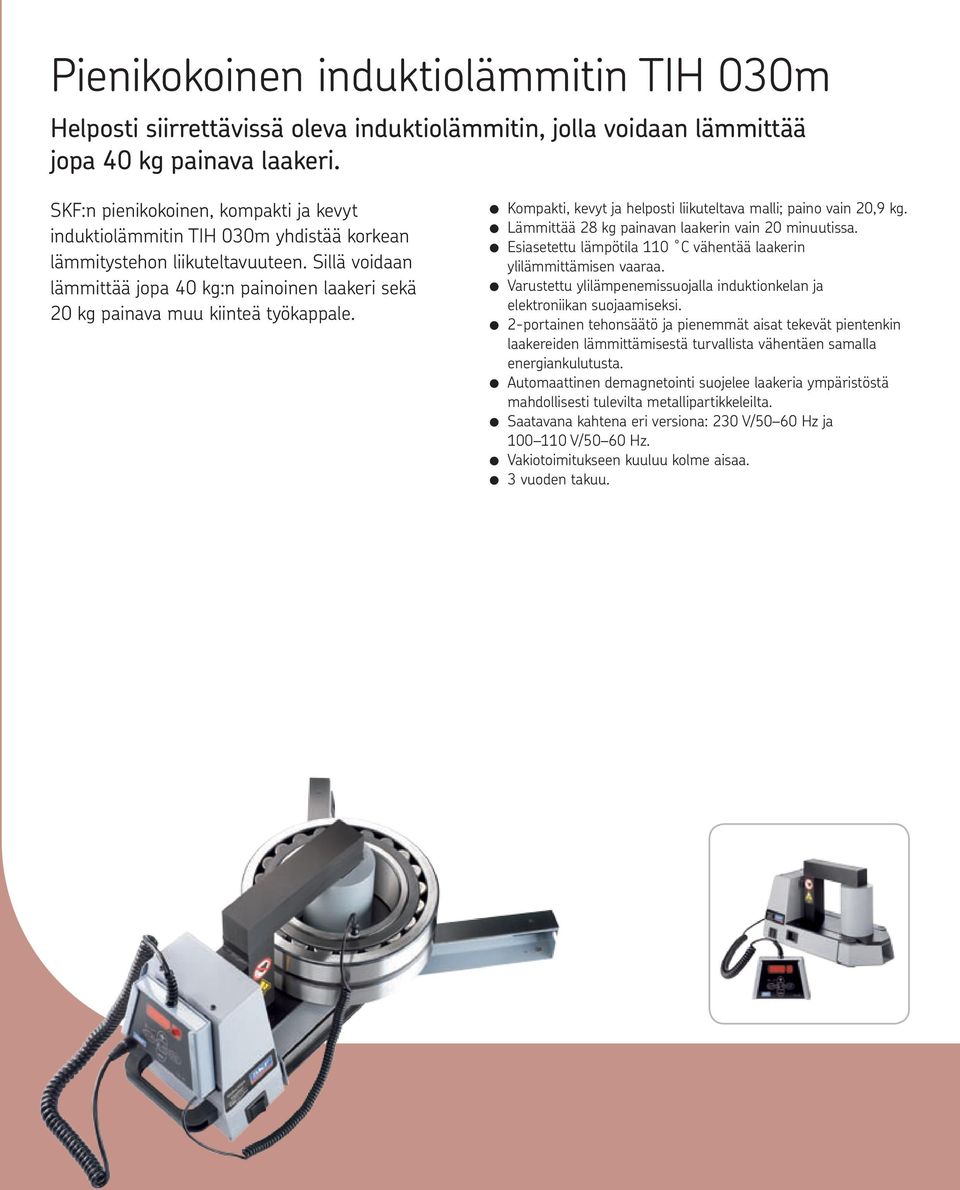

4 Pienikokoinen induktiolämmitin TIH 030m Helposti siirrettävissä oleva induktiolämmitin, jolla voidaan lämmittää jopa 40 kg painava laakeri. SKF:n pienikokoinen, kompakti ja kevyt induktiolämmitin TIH 030m yhdistää korkean lämmitystehon liikuteltavuuteen. Sillä voidaan lämmittää jopa 40 kg:n painoinen laakeri sekä 20 kg painava muu kiinteä työkappale. Kompakti, kevyt ja helposti liikuteltava malli; paino vain 20,9 kg. Lämmittää 28 kg painavan laakerin vain 20 minuutissa. Esiasetettu lämpötila 110 C vähentää laakerin ylilämmittämisen vaaraa. Varustettu ylilämpenemissuojalla induktionkelan ja elektroniikan suojaamiseksi. 2-portainen tehonsäätö ja pienemmät aisat tekevät pientenkin laakereiden lämmittämisestä turvallista vähentäen samalla energiankulutusta. Automaattinen demagnetointi suojelee laakeria ympäristöstä mahdollisesti tulevilta metallipartikkeleilta. Saatavana kahtena eri versiona: 230 V/50 60 Hz ja V/50 60 Hz. Vakiotoimitukseen kuuluu kolme aisaa. 3 vuoden takuu.

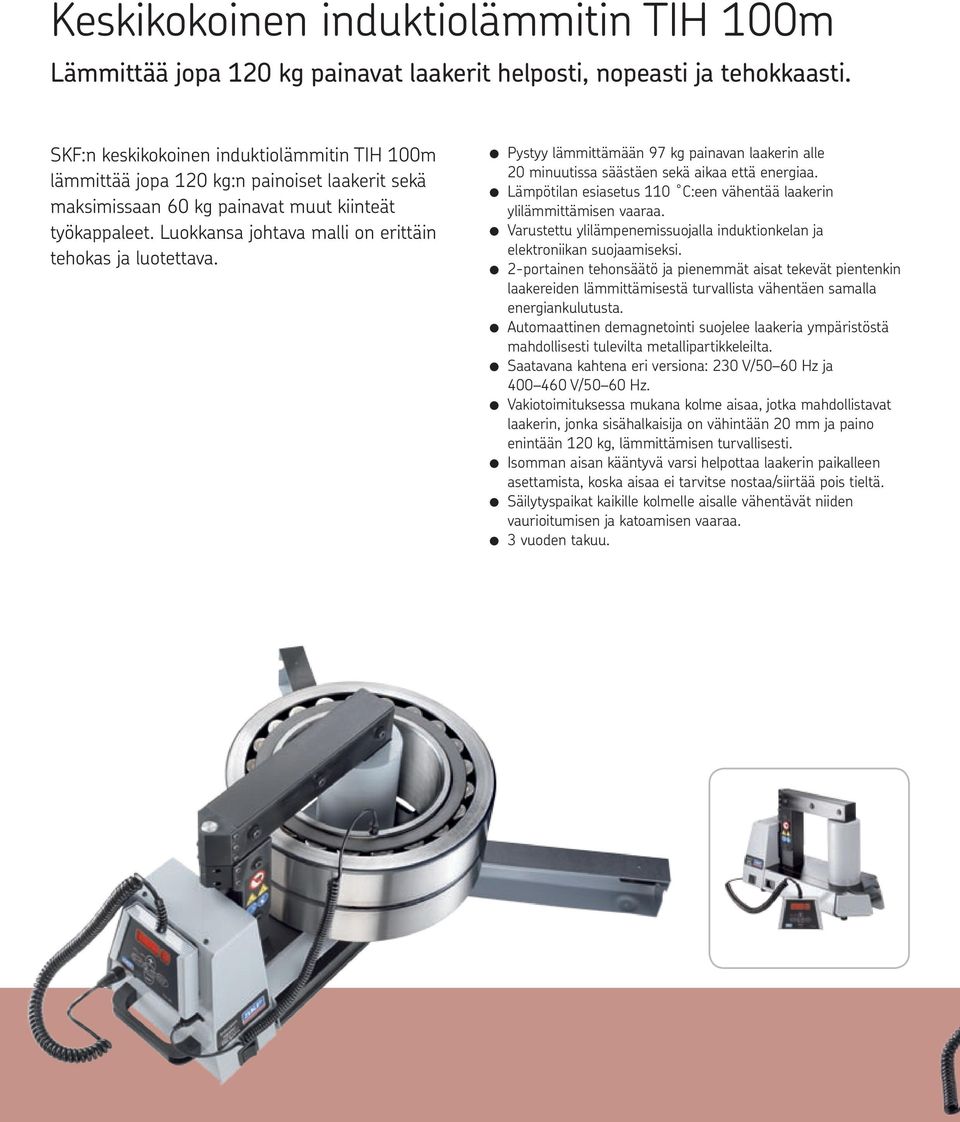

5 Keskikokoinen induktiolämmitin TIH 100m Lämmittää jopa 120 kg painavat laakerit helposti, nopeasti ja tehokkaasti. SKF:n keskikokoinen induktiolämmitin TIH 100m lämmittää jopa 120 kg:n painoiset laakerit sekä maksimissaan 60 kg painavat muut kiinteät työkappaleet. Luokkansa johtava malli on erittäin tehokas ja luotettava. Pystyy lämmittämään 97 kg painavan laakerin alle 20 minuutissa säästäen sekä aikaa että energiaa. Lämpötilan esiasetus 110 C:een vähentää laakerin ylilämmittämisen vaaraa. Varustettu ylilämpenemissuojalla induktionkelan ja elektroniikan suojaamiseksi. 2-portainen tehonsäätö ja pienemmät aisat tekevät pientenkin laakereiden lämmittämisestä turvallista vähentäen samalla energiankulutusta. Automaattinen demagnetointi suojelee laakeria ympäristöstä mahdollisesti tulevilta metallipartikkeleilta. Saatavana kahtena eri versiona: 230 V/50 60 Hz ja V/50 60 Hz. Vakiotoimituksessa mukana kolme aisaa, jotka mahdollistavat laakerin, jonka sisähalkaisija on vähintään 20 mm ja paino enintään 120 kg, lämmittämisen turvallisesti. Isomman aisan kääntyvä varsi helpottaa laakerin paikalleen asettamista, koska aisaa ei tarvitse nostaa/siirtää pois tieltä. Säilytyspaikat kaikille kolmelle aisalle vähentävät niiden vaurioitumisen ja katoamisen vaaraa. 3 vuoden takuu.

6 Suurikokoinen induktiolämmitin TIH 220m Jopa 300 kg painavien laakereiden lämmittäminen on nyt nopeampaa, halvempaa ja vaivattomampaa. SKF:n suuri, SKF TIH m sarjaan kuuluva, pitkälle kehitetty induktiolämmitin TIH 220m on erittäin luotettava. Se pystyy lämmittämään maksimissaan 300 kg painavan laakerin sekä muun kiinteän työkappaleen, jonka enimmäispaino on 150 kg. Tukeva rakenne yhdistettynä tehokkuuteen tekee TIH 220m lämmittimestä luokkansa kestävimmän. Pystyy lämmittämään 220 kg painavan laakerin vain 20 minuutissa aikaa ja energiaa säästäen. Lämpötilan esiasetus 110 C:een vähentää laakerin ylilämmittämisen vaaraa. Varustettu ylilämpenemissuojalla induktionkelan ja elektroniikan suojaamiseksi. 2-portainen tehonsäätö ja pienempi aisa tekevät pientenkin laakereiden lämmittämisestä turvallista vähentäen samalla energiankulutusta. Automaattinen demagnetointi suojelee laakeria ympäristöstä mahdollisesti tulevilta metallipartikkeleilta. Maailmanlaajuista käyttöä varten TIH 220m mallia on saatavana monella eri jännitteellä. Vakiotoimituksessa mukana kaksi aisaa, jotka mahdollistavat laakerin, jonka sisähalkaisija on vähintään 60 mm ja paino enintään 300 kg, lämmittämisen turvallisesti. Isomman aisan liukuva varsi helpottaa laakerin paikalleen asettamista, koska aisaa ei tarvitse nostaa/siirtää pois tieltä. 3 vuoden takuu.

7 Muita SKF:n laakerinlämmittimiä Lämpölevy C Termostaatilla säädelty laakerinlämmitin SKF:n lämpölevy C on ammattilaisen työkalu esilämmitettäessä pieniä laakereita asennusta varten. Haluttu lämpötila asetetaan säätönupista alueelle C. Räätälöityjä lämmittimiä suurille työkappaleille Ratkaisuja jopa kg painavien työkappaleiden lämmitykseen SKF:ltä on saatavana asiakkaan tarpeisiin räätälöityjä induktiolämmittimiä suurten laakereiden ja työkappaleiden lämmitykseen. Suunniteltuina juuri asiakkaan käyttökohteelle tarkasti sopiviksi niiden kustannushyötysuhde ja suorituskyky ovat vertaansa vailla. Korkeataajuiseen induktioon perustuva lämmitin TMBH 1 Tämä kannettava laakerinlämmitin painaa vain 4,5 kg. SKF:n TMBH 1 on kannettava ja kevyt laakerinlämmitin, jolla voidaan lämmittää laakereita, joiden sisähalkaisija on mm ja maksimipaino 4,5 kg. Lämmittimessä on käytetty patentoitua tekniikkaa, joka perustuu korkeataajuiseen induktioon optimaalisen tehokkuuden saavuttamiseksi. Tämän tekniikan ansiosta laakeri ei magnetoidu. Lämmitin on myös erittäin hiljainen. Laitetta voidaan käyttää laakereiden lisäksi muidenkin metallikappaleiden, kuten hammas- ja kiilapyörien, holkkien ja puristusrenkaiden lämmittämiseen. Lisävarusteet Induktiolämmittimen kuljetusvaunu TIH T1 Kuumuutta kestävät käsineet TMBA G11 TMBA G11ET suojakäsineet erittäin kuumiin olosuhteisiin Jos haluatte lisätietoja, käykää osoitteessa

8 TIH m sarja Tyyppimerkintä TIH 030M TIH 100M TIH 220M SKF m 20 -suorituskyky 28 kg 97 kg 220 kg Käyttöjännite, V/Hz 230 V/50 60 Hz tai 230 V/50 60 Hz tai /50 60 Hz tai 110 V/50 60 Hz V/50 60 Hz /50 60 Hz Työkappale (laakerit): Suurin paino 40 kg 120 kg 300 kg Suurin sisähalkaisija mm mm mm Lämpötilan valvonta: Mittausalue C C C Magneettinen anturi On, K tyyppi On, K tyyppi On, K tyyppi Tarkkuus (elektroniikka) ± 2 C ± 2 C ± 2 C Lämmitysajan valvonta: Mittausalue 0 60 minuuttia 0 60 minuuttia 0 60 minuuttia Tarkkuus ± 0,01 s ± 0,01 s ± 0,01 s Suurin lämpötila (noin) 400 C 400 C 400 C Lämpötilaan perustuva lämmitys On On On Laakeriasetus (esiasetettu 110 C:een) On On On Tehon säätö 2 portainen; % 2 portainen; % 2 portainen; % SKF:n normien mukainen On (<2 A/cm) On (<2 A/cm) On (<2 A/cm) demagnetointi (automaattinen) Voidaan lämmittää tiivistettyjä Kyllä Kyllä Kyllä laakereita Voidaan lämmittää Kyllä Kyllä Kyllä kestovoideltuja laakereita Virheistä ilmoittavat koodit On On On Ylilämpenemissuoja On On On Suurin magneettivuo 1,7 T 1,7 T 1,55 T Ohjausyksikkö LED-näytöllä varustettu LED-näytöllä varustettu LED-näytöllä varustettu kauko-ohjausyksikkö kauko-ohjausyksikkö kauko-ohjausyksikkö Toiminta-alue (l k) mm mm mm Kelan halkaisija 95 mm 110 mm 140 mm Mitat (l s k) mm mm mm Kokonaispaino, sisältää aisat 20,9 kg 42 kg 86 kg Suurin tehonkulutus 2,0 kva 3,6 kva (230 V) 10,0-11,5 kva 4,0-4,6 kva ( V) ( V) Vakioaisojen lukumäärä Mukana tulevat vakioaisat 45 x mm, mm, mm, sisähalkaisijaltaan 65 mm ja sitä sisähalkaisijaltaan 80 mm ja sitä sisähalkaisijaltaan 100 mm ja sitä suurempien laakerien lämmittämiseen suurempien laakerien lämmittämiseen suurempien laakerien lämmittämiseen mm, mm, mm, sisähalkaisijaltaan 40 mm ja sitä sisähalkaisijaltaan 40 mm ja sitä sisähalkaisijaltaan 60 mm ja sitä suurempien laakerien lämmittämiseen suurempien laakerien lämmittämiseen suurempien laakerien lämmittämiseen mm, mm, sisähalkaisijaltaan 20 mm ja sitä sisähalkaisijaltaan 20 mm ja sitä suurempien laakerien lämmittämiseen suurempien laakerien lämmittämiseen Aisojen yhdistymiskohdan pinta-ala mm mm mm Aisojen säilytys On, taitettavien tukijalkojen sisällä On, taitettavien tukijalkojen sisällä On, taitettavien tukijalkojen sisällä Liukuvarsi Ei Ei On, mm vain aisalle Kääntyvä varsi Ei On, mm vain aisalle Ei Tuuletin Ei Ei Ei Kotelon materiaali Teräs ja vahvistettu polyamidi Teräs ja vahvistettu polyamidi Teräs ja vahvistettu polyamidi Takuu 3 vuotta 3 vuotta 3 vuotta SKF Maintenance Products Tämän julkaisun sisältöä ei saa kopioida (ei myöskään julkaista otteita siitä) ilman julkaisijan lupaa. Julkaisun tietojen oikeellisuus on huolellisesti tarkastettu, mutta julkaisija ei vastaa vahingoista tai Julkaisu MP3206FI 2007/08 SKF Group 2007 SKF ovat SKF-yhtymän rekisteröityjä tavaramerkkejä. taloudellisista menetyksistä, suorista tai epäsuorista eikä myöskään muista seurauksista, jotka mahdollisesti ovat syntyneet käyttämällä tämän julkaisun tietoja.
