2 TERVETULOA BRINNO PERHEESEEN Mac200 on paristo käyttöinen valvonta kamera liiketunnistimella (PIR) tai säädettävällä kuvaus määrällä (Time lapse) tai Brinnon uudella hybrid toiminnolla (Time lapse +Motion detect) Paristo käyttöinen = langaton Ei enään monimutkaisia DVR kamera laitteita eikä turhia johtoja 100% Tee se itse. 100% Langaton 100% kannettava. Kamera tunnistaa liikkeen 6 metrin säteellä ja kaappaa videon kohteesta. Nopea pikakelaus toiminto mahdollistaa päivän tapahtumien seuraamiseen napin painalluksella.

3 Sisältö Liiketunnistin kameran ominaisuudet 01 Menu Asetukset Kameran osat Näytön ikonit LED valo PIR käynnistys Ensi vaiheet Kuvaus tilat Liiketunnistin tila Time Lapse tila Hybrid tila Aloita Kuvaus Liiketunnistin tila Time Lapse tila & Hybridi tila Lopeta kuvas SD card capacity/ SD kortin tila Capture Mode / Kuvaus tila Overwrite / Päälle tallennus Timer / Ajastin Playback Rate / toisto taajuus Image Quality / Kuvan laatu Time Stamp / Aika leima LED Display / Led valo Band Filter / Kuvan taajuus Set Date and Time / Aseta aika ja päivämäärä FW version Reset Minkä kokoista SD korttia tulisi käyttää Paristo kesto Tiedot Yleiset asennukset 20

4 Motion Activated Camera Features 2x Jopa 14 kuukauden paristokesto 2 D paristot tarjoavat jopa 14 kuukautta virtaa. Et tarvitse virtajohtoja = täysin langaton Dual Protection Brinnon uusi Hybridi tila Säädettävä aikaväli + joustava liikkentunnistin tarjoavat ennennäkemättömän kaksoissuojan. 10x Näkymä Alue Säädettävällä aikavälillä otetut kuvat ovat Time Lapse tilassa ja kattavat yli 100 metrin alueen. Nopea Pika Kelaus Brinno MAC200 kaappaa ja muuntaa tuhansia kuvia Time Lapse videoksi. Seuraa päivän tapahtumat helposti napin painalluksella. 100% Tee se itse Unohda virtajohdot, Ethernet johdot ja DVR-järjestelmä. Tässä on sinun täysin langaton ja kannettava turvakamera. Tiedostomuoto Brinno MAC200 kaappaa ja muuntaa tuhansia kuvia Time Lapse videoksi. AVI tiedostomuoto ja 702P resoluutio (1280x720). < 1 Sek. Pika Herääminen Brinno 200MACssa on erinomainen virran säästö teknologia, pitkään kestävä valmius tila ydistettynä pika heräämisen. Package Contents 1.Liiketunnistin kamer x1 2. Puu hihna x1 3.Kumi hihna x1 4. Seinä teline x1 5.Käyttöohje x MAC 200 MAC

5 Kameran osat Etupuoli Takapuoli Toiminto luukun sisällä 1. Linssi 2. Liiketunnistin sensori 3. LED valo 4. Toiminta käyttö luukku 5. Toiminta luukun kansi 6. Paristojen kansi 7. Puu hihnan aukko 8. Lukitus reikä 9. Ulkoinen virtalähde reikä (DC IN 5V) 10. SD kortti paikka 11. Micro USB portti 12. LCD näyttö 15. näppäin 16. Virtakytkin 13. TIME / Next ( ) button(aika / next näppäin) 14.MENU / Previous ( ) button(valikko / edellinen näppäin 03 MAC 200 MAC

6 Näytön kuvakkeet Setup näyttö Esikatselu näyttö T.Lapse 20 Sec 2013/03/01 22:58: M READY BATTERY EMPTY SD FULL SD ERROR Setup näytössä 1.Kuvaus tila Motion Mode / Liiketunnistin tila Time Lapse tila Hybridi tila 2. Capture Interval/ Kuvan otto väli: Esillä Time Lapse tilassa/ Hybridi tilassa. 3.Järjestelmän aika ja päivämäärä 4.Paristojen tila Icon (vihreö) Paristot melko täynnä. (vihreä) Paristokesto vähissä, (keltainen) vaihda uudet tilalle. (punainen) Description Paristot ovat täynnä Paristot loppu, vaihda uudet tilalle. Esikatselu näytössä 5.Kuvaus tila M (Motion mode,liiketunnistin tila T (Time lapse tila) H (Hybridi tila) 6. Esikatselu näyttö 7. Ajastin 8. Overwrite/ päälle nauhoitus 9.Paristojen tila 10.Paristot loppu, vaihda uudet tilalle. 11. SD kortin muisti täynnä Tallenna tiedostot sekä tyhjennä muisti. 12. SD Card Error Vaihda uusi kortti tilalle 13.Kytketty tietokoneeseen micro USB kaapelin avulla 05 MAC 200 MAC

7 LED valo PIR käynnistys LED valo vilkkuu oranssina M LED väri Vihreä väri Kertoo että kuvan kaappaus on meneillään WAIT PIR Näytöllä teksti "WAIT PIR"* (odota PIR) Punainen valo Paristot vähissä Sd kortin muisti on lopussa Oranssi valo PIR sensori lämpeää PIR käynnistyy Liiketunnistin tilassa, kun kameran käynnistää rupeaa PIR sensori aktivoitumaan ja LCD näytöllä lukee "WAIT PIR" eli odota PIR sensorin valmistumista, LED valo vilkkuu oranssia valoa. Ole hyvä ja odota muutama sekuntti kunnes laite on valmis jatkamaan 07 MAC 200 MAC

8 Ensi vaiheet Vaihe-1 Vaihe-3 Paristojen syöttö Avaa kameran paristo luukku ja syötä 2 D paristoa ja sulje luukku 1 MENU 11/14 Set Date & Time 2 TIME 23:59: P TIME 23:59:35 : NEXT Vaihe-2 SD kortin syöttö Syötä SD kortti laitteen etuosassa olevaan kortti aukkoon Laite tukee aina 32 GB SD korttiin saakka. Suosittelemme laitteen käyttämistä maximi kortti kokoa. 1. Käynnistä liiketunnistin kamera ja valitse jotta pääset menu asetuksiin, valitse Set Date & Time (Aseta päivämäärä ja aika) paina 2. Numero jossa on punainen tausta on numero jota voit säätää, paina saadaksesi numeron pienenemään saadaksesi isomman numeron. Hyväksy pain. seuraavaksi hyväksy ja siirry seuraavaan numeroon. 3. Kun olet valmis paina 09 MAC 200 MAC

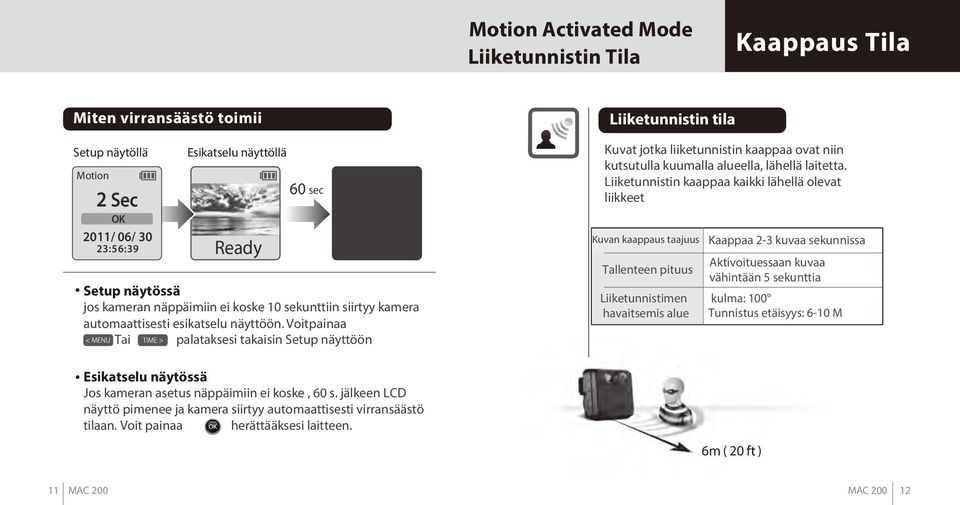

9 Motion Activated Mode Liiketunnistin Tila Kaappaus Tila Miten virransäästö toimii Setup näytöllä Motion 2 Sec 2011/ 06/ 30 23:56:39 Esikatselu näyttöllä Ready 60 sec Setup näytössä jos kameran näppäimiin ei koske 10 sekunttiin siirtyy kamera automaattisesti esikatselu näyttöön. Voit painaa Tai palataksesi takaisin Setup näyttöön Esikatselu näytössä Jos kameran asetus näppäimiin ei koske, 60 s. jälkeen LCD näyttö pimenee ja kamera siirtyy automaattisesti virransäästö tilaan. Voit painaa herättääksesi laitteen. Liiketunnistin tila Kuvat jotka liiketunnistin kaappaa ovat niin kutsutulla kuumalla alueella, lähellä laitetta. Liiketunnistin kaappaa kaikki lähellä olevat liikkeet Kuvan kaappaus taajuus Tallenteen pituus Liiketunnistimen havaitsemis alue Kaappaa 2-3 kuvaa sekunnissa Aktivoituessaan kuvaa vähintään 5 sekunttia kulma: 100 Tunnistus etäisyys: 6-10 M 6m ( 20 ft ) 11 MAC 200 MAC

10 Kaappaus tila Liiketunnistin Tila Time Lapse Tila Kaappaus tila Liiketunnistin sensori aktivoituu Kaappaa kuvaa 5 sekunnin ajan Liiketunnistin sensori aktivoituu Kaappaa kuvaa 5 sekunnin ajan Time Lapse Tila Time lapse tila tallentaa jatkuvaa kuvaa, säädetyllä aikavälillä, jonka kuvausalue on aina 100 metriin saakka. Liiketunnistin sensori aktivoituu Kaappaa kuvaa 5 sekunnin ajan Ei havaitse toimintaa Kuvaus päättyy Kuvan kaappaus taajuus Kaappaa 2~3 kuvaa per sekuntti ~24 tunnin aikana ( kaappaustaajuuden säätö sivu.18 Käynnistyessään liiketunnistin kamera kaappaa kuvaa 5 sekunnin ajan, tämän aikana liiketunnistin sensori on aktiivinen, tällöin kamera pidentää kuvaus aikaa aina 5 sekunnilla. Kun liike pysähtyy lopettaa kamera kuvaamisen ja muodostaa kaikista kuvista videon joka tallentuu AVI muotoon. > 100m ( 320 ft ) 13 MAC 200 MAC

11 Kaappaus tila Hybridi Tila 2x Hybrid Mode Jos käytät time lapse tilaa säädetyllä aikavälillä ja henkilö liikkuu liiketunnistimen alueella ( 100 metriä), adaptoituu kamera Liiketunnistintilan kanssa ja kuvaa enemmän kuvia (2~3 kuvaa (1) sekunnissa 5 sekunnin ajan.) Kuvan kaappaus taajuus Time Lapse Tila, 2 sekunnissa ~24 tuntia Liiketunnistin tila, kaappaa 2-3 kuvaa sekunnissa. Hybridi Time Lapse tila Normaalisti kamera käyttää Time Lapse tilaa. Se mahdollistaa jatkuvan kuvauksen sekä laajan kuvaus alueen. Videoiden katselu riippuu säädetyistä asetuksista ( kuvaus taajuus) käyttäjän tarpeiden mukaan. (esim. 1 kuva/1 minuutti) Hybridi Liiketunnistin tila Kun minkäänlaista liikettä havaitaan liiketunnistin alueella. (Tunnistus alue 6-10 M), Liiketunnistin kamera adaptoituu Liiketunnistin tilaan ja rupeaa välittömästi räpsimään 2-3 kuvaa / 1 sekuntti. Tältä etäisyydeltä kamera kuvaa tarkempaa kuvaa kohteen liikkeistä 15 MAC 200 MAC

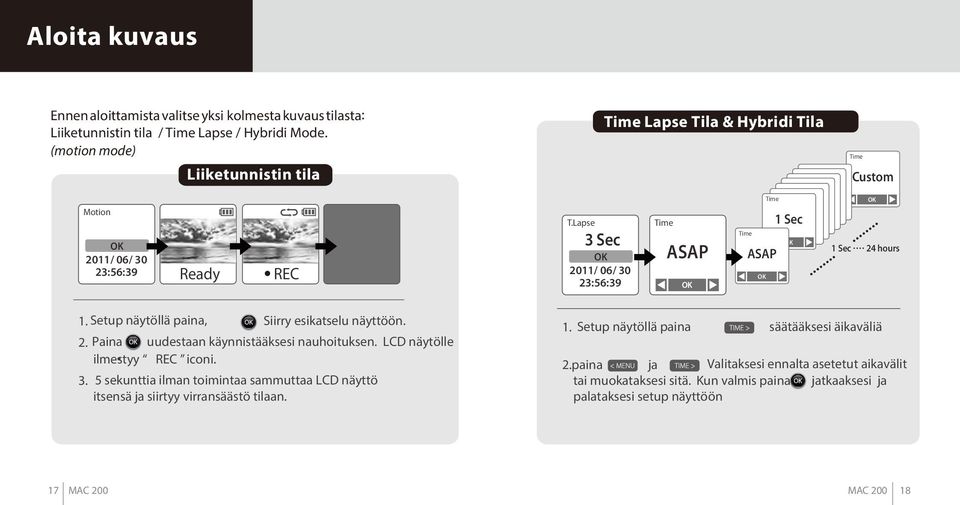

12 Aloita kuvaus Ennen aloittamista valitse yksi kolmesta kuvaus tilasta: Liiketunnistin tila / Time Lapse / Hybridi Mode. (motion mode) Liiketunnistin tila Time Lapse Tila & Hybridi Tila Time Custom Motion 2011/ 06/ 30 23:56:39 Ready REC T.Lapse 3 Sec 2011/ 06/ 30 23:56:39 Time ASAP Time Time ASAP 1 Sec 1 Sec hours 1. Setup näytöllä paina, Siirry esikatselu näyttöön. 2. Paina uudestaan käynnistääksesi nauhoituksen. LCD näytölle ilmestyy REC iconi sekunttia ilman toimintaa sammuttaa LCD näyttö itsensä ja siirtyy virransäästö tilaan. 1. Setup näytöllä paina säätääksesi äikaväliä 2.paina ja Valitaksesi ennalta asetetut aikavälit tai muokataksesi sitä. Kun valmis paina jatkaaksesi ja palataksesi setup näyttöön 17 MAC 200 MAC

13 Lopeta kuvaus Yleiset asennukset Lopettaaksesi kuvaamisen Asenna se minne haluat, ei virtajohtoja tarkoittaa juurikin sitä että voit asentaa laitteen minne haluat. 3 yleisintä tapaa asentaa kamera Processing... Ready A1-1 Seinä teline 1. Paina kunnes LCD näyttö käynnistyy 2.LCD näytölle ilmestyy "processing" ikoni. Liiketunnistin kamera tallentaa materiaalin. Odota kunnes ikoni katoaa näytöltä 3.Kun valmis, LCD näyttö palaa takaisin esikatselu näytölle. 19 MAC 200 MAC

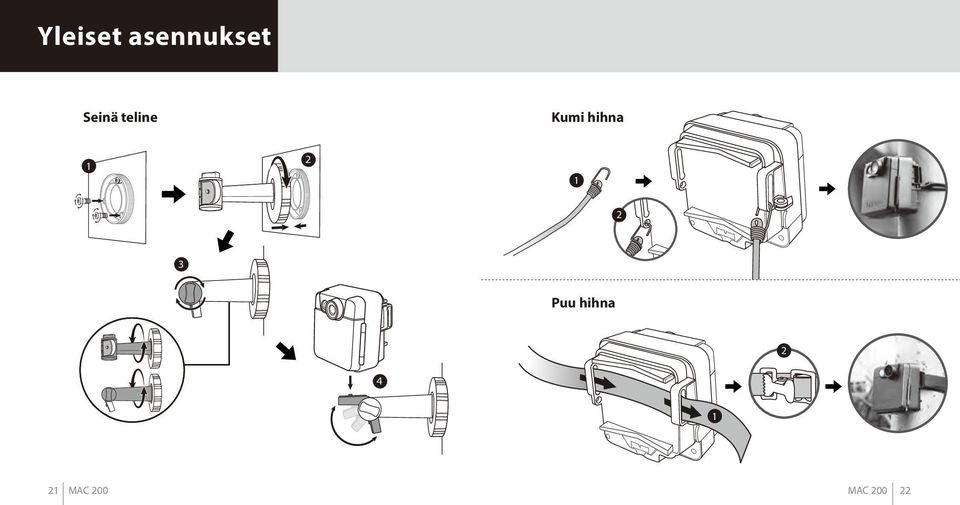

14 Yleiset asennukset Seinä teline Kumi hihna Puu hihna MAC 200 MAC

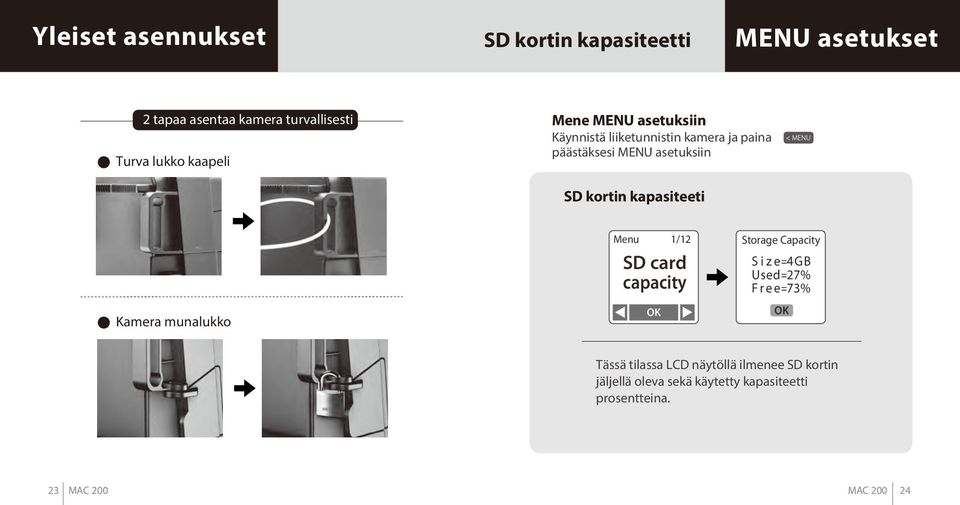

15 Yleiset asennukset SD kortin kapasiteetti MENU asetukset 2 tapaa asentaa kamera turvallisesti 1 Turva lukko kaapeli Mene MENU asetuksiin Käynnistä liiketunnistin kamera ja paina päästäksesi MENU asetuksiin SD kortin kapasiteeti 2 Kamera munalukko Menu 1/12 SD card capacity Storage Capacity Size= 4GB Used= 27% Free= 73% Tässä tilassa LCD näytöllä ilmenee SD kortin jäljellä oleva sekä käytetty kapasiteetti prosentteina. 23 MAC 200 MAC

16 Menu Asetukset Capture Mode / Kuvaus Tila Overwrite Päälle nauhoitus Asetukset Menu Asetukset Kuvaus Tila 3 Päälle nauhoitus Menu 2/12 Capture Mode Cap Mode Motion T.Lapse Hybrid Menu 3/12 Overwrite Overwrite On Off Voit valita Kuvaus tilan tässä tilassa 1. Valitse Kuvaus tila Motion = Motion Activated mode( Liiketunnistin tila) T. Lapse = Time Lapse tila (jatkuva kuvaus) Hybridi = Hybridi tila 2. Paina jatkaaksesi Kun SD muistikortilla on 1% tilaa jäljellä, ryhtyy päälle nauhoitus toiminto (Overwrite) poistamaan vanhoja kuvauksia tehdäkseen tilaa uusille tallenteille. Jo et halua kameran pyyhkivän vanhempaa materiaalia pois valitse "Off" 1.Valitse "on" tai "off" painamalla ja. 2.Paina Jatkaaksesi. 25 MAC 200 MAC

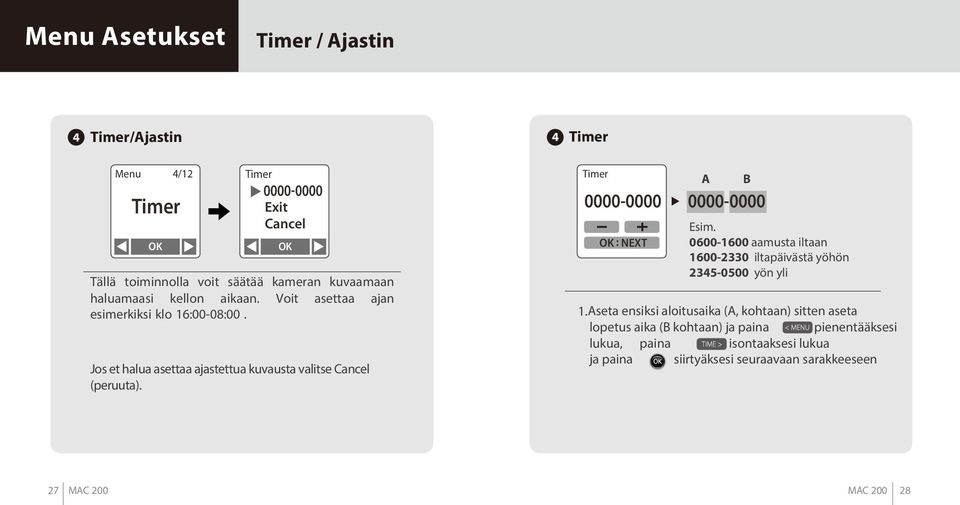

17 Menu Asetukset Timer / Ajastin 4 Timer/Ajastin Menu Timer 4/12 Timer Exit Cancel Tällä toiminnolla voit säätää kameran kuvaamaan haluamaasi kellon aikaan. Voit asettaa ajan esimerkiksi klo 16:00-08:00. Jos et halua asettaa ajastettua kuvausta valitse Cancel (peruuta). 4 Timer Timer : NEXT A Esim aamusta iltaan iltapäivästä yöhön yön yli 1.Aseta ensiksi aloitusaika (A, kohtaan) sitten aseta lopetus aika (B kohtaan) ja paina pienentääksesi lukua, paina isontaaksesi lukua ja paina siirtyäksesi seuraavaan sarakkeeseen B MAC 200 MAC

18 Menu Asetukset Timer / Ajastin Kuvataajuus Menu Asetukset 4 Timer/Ajastin Timer 3 Sec 2011/ 06/ 30 23:56:39 M Ready REC 5 sec 2.Kun olet säätäny ajastimen ajan, palaa takaisin setup näyttöönja paina siirtyäksesi esikatselu näyttöön 3. Paina aloittaaksesi tallennukse. Kamera käynnistyy automaattisesti asettamaasi kellon aikaan. Kun olet asettanut ajastimen päälle, kaikki kuvaus tilat, toimivat ainoastaan säätämälläsi aikavälillä. M Playback rate / Kuva taajuus Menu 5/12 Playback Rate Playback Rate 20 FPS Voit säätää videon FPS ( freimiä per sekuntti) tästä valikosta. 1. Valitse haluamasi FPS painam. ja. 2. Mitä kuva taajuutta minun tulis käyttää? Yleisesti 10 FPS soveltuu Time Lapse kuvaukseen, mutta riippuen tarpeistasi voit säätää kuva taajuuden 1-30 FPS väliltä 1 FPS Jos toistat videota tajuudeella 1 freimeiä per sekuntti, video ei näytä sulavalta sekä videon kesto on pidempi. 30 FPS Jos toistat videota taajuudella 30 freimiä per sekuntti, video on sulava sekä kesto lyhyempi. 29 MAC 200 MAC

19 Menu Asetukset Image Quality / Kuvanlaatu 6 Image Quality/Kuvalaatu Menu 6/12 Image Quality Image Quality Best Better Good Vaihtoehto Best paras Yksi kuva koko 200~400 kb Kuvaus Erinoimainen laatu isommalla tiedosto koolla. 4GB kapasiteetti SD kortti 14,000 kuvaa Voit valita kuvan laadun omien tarpeiden mukaan. Kuvan laatu vaikuttaa siihen miten monta kuvaa muistikortille mahtuu. Mitä korkeampi kuvan laatu, sitä vähemmän kuvia muistikortille mahtuu. Better parempi Good Hyvä 150~300 kb Yleiseen käyttöön 70~150 kb Hyvä laatu pienellä tiedosto koolla 20,000 kuvaa 30,000 kuvaa 31 MAC 200 MAC

20 Menu Asetukset Time Stamp/Aikaleima LED Display/LED Valo Menu Asetukset 7 Time Stamp/Aikaleima 8 LED Display / LED Valo Menu 7/12 Time Stamp Time Stamp On Off Menu 8/12 LED Display LED Display On Off Voit valita haluatko aikaleiman esiintyvän varsinaisen videon alakulmassa. käyttämällä ja. 1. Paina tai. 2. Paina jatkaaksesi. Voit valita haluatko LED valon vilkkuvan kameran etuosassa. 1.Valitse tai. 2.Paina jatkaaksesi. 33 MAC 200 MAC

21 Band Filter Menu Asetukset Set Date and Time MENU Setting Aika ja päivämäärä 9 Band Filter / Kuvaus taajuus 10 Set Date and Time/ Aseta aika ja päivämäärä Menu 9/12 Band Filter Band Filter None 50 Hz 60 Hz Menu 10/12 Set Date & Time Time 23:59:35 : NEXT Valitse oikea kuvaus taajuus sopivaksi valoisuuden kanssa 1.Valitse vaihtoehdoista 50 Hz, 60 Hz tai none(ei mitään) 2. None(ei mitään): ulkokäyttöön 50 Hz: Europe 60 Hz: USA Suosittelemme vaihtoehtoa None mikäli kuvaus tapahtuu ulkotiloissa Aseta oikea aika ja päivämäärä kameran asetuksiin 1. Numero joka on punainen on numero jota voit säätää. Paina - pienemmälle numerolle tai + ( suuremmalle numerolle. paina : jatkaaksesi seuraavaan numerron 2. Kuna valmis paina poistuaksesi ja jatkaaksesi seuraavaan asetukseen. 35 MAC 200 MAC

22 Menu Asetukset FW versio Reset Menu Asetukset 11 FW versio 12 Reset Menu 11/12 Firmware Version FW version X.XX.X Menu 12/12 Reset Reset No Yes Näyttää kameran mallin version. 1. Näyttää kameran mallin version 2. Paina poistuaksesi Voit resetoidea kameran takaisin tehdasasetuksiin. 1. Valitse Reset 2. Valitse Yes ja paina resetoidaksesi kamera 37 MAC 200 MAC

23 Menu asetukset Reset Minkä kokoista SD korttia käytän? Toiminto Kuvaus tila Päälle tallennus Timer Kuvaus väli Kuvan laatu Aika Leima LED valo Kuvaus taajuus Asetukset Liiketunnistin tila Päällä Pois päältä 20 FPS Good Päällä Päällä None SD kortin koko Frame 4 GB SD Card 30,000 8 GB SD Card 60, GB SD Card 120, GB SD Card 240,000 Laskettu "good" kuvalaadun mukaan 39 MAC 200 MAC

24 Battery Life Paristo kesto Tiedot Kuvaus Väli Kuvien määrä kunnes paristot loppuvat Päiviä ASAP sec sec sec sec sec min min H H H H Liiketunnistin ja Hybridi tila Päivystysaika 427 päivää Kuvia kaapattu ennen paristojen loppumist: kuvaa Kamera Model MAC 200 LCD näyttö 1.44 TFT LCD Säänkestävä IPX4 Time Lapse Liiketunnistin Hybridi Capture Mode Luo automaattisesti TIme Lapse kuvaa PIR motion detection Yhdistää liiketunnistin tilan ja Time Lapse tilan PIR Sensor Tunnistus etäisyys 6-10M Tunnistus kulma 100 Image Sensor Tyyppi 1/4 CMOS sensor Resoluutio 1.3 Mega pixel Pixeli koko 2.8 μm Herkkyys 2500mV/lux-sec (Ultra good low light quality) 41 MAC 200 MAC

25 Specification Linssi Aukko F2.0 Kuvaus alue 75 Polttoväli 28 mm (35mm equivalent) Tarkennus 60 cm (Minimum) Time Lapse Video Muisti tila Virta / akku Koko Paino Väri Recording Format: AVI SD kortti (tukee 32GB asti Power Paristo:2 x D cell Batteries DC IN: 5V Dimension 106x110x78 mm (4.13 x4.29 x3.04 ) 270g (0.59 lb) (ilman paristoja) Musta Käyttö lämpötila - 25 C ~ 50 C - 4 F ~ 122 F 43 MAC 200
