ISAW A2 ACE -KAMERAN KÄYTTÖOPAS

Transkriptio

1 ISAW A2 ACE -KAMERAN KÄYTTÖOPAS Osien ja näppäinten nimet 1. LCD-näyttö 2. LED-valo 3. Virta-/sulkijanäppäin 4. Tila-/valikkonäppäin 5. MicroSD-paikka 6. USB-liitäntä 7. AV-liitäntä 8. Akku Näppäinten käyttö A2 ACE -kamerassa on kaksi (2) näppäintä (➌ ja ➍), toinen S -näppäin ja toinen M -näppäin. S -näppäin on käynnistystä ja sammuttamista varten ja M -näppäin valikkoa varten. Alla on luottelo toiminnoista tarkemmin: Virta päälle S -näppäin Paina S näppäintä ja pidä se pohjassa 3 sekuntia * Jos 3 min aikana et paina mitään, kamera sammuu Virta pois S -näppäin Paina S -näppäintä ja pidä se pohjassa 3 sekuntia Aloita nauhoitus / pysäytä nauhoitus S -näppäin Paina S -näppäintä lyhyesti Käyttötilan vaihtaminen (kuva / video) M -näppäin Paina M -näppäintä ja pidä se pohjassa 2 sekuntia Pika-asetus Siirry seuraavaan kohtaan asetuksissa M -näppäin M -näppäin Paina M -näppäintä lyhyesti vaihtaaksesi asetuksia valokuva-, tai videotilassa Paina M -näppäintä lyhyesti siirtyäksesi seuraavaan kohtaan asetuksissa. Valitse ja vahvista asetusvaihtoehto S -näppäin Paina S -näppäintä lyhyesti

2 LCD-näyttö neljässä (4) eri käyttötilassa Vaihtaaksesi tilaa, paina M -näppäintä ja pidä pohjassa kaksi (2) sekuntia. Jokainen tila tulee esiin vuorollaan VIDEOTILA KUVATILA KATSELUTILA ASETUSTILA TILA NÄYTTÖ SELITE VIDEOTILA Videotila. Ikonit tässä näyttövalikossa: Videon tallennustila (FH30, LH30, SH30, SH60, WV30, WV60, WV120) / Kellonaika / Akun tila / Videokuvauksen esiasetusvalinta / Vapaana oleva muisti / Kuvattujen videoiden määrä / -aika KUVATILA KATSELUTILA ASETUSTILA Valokuvatila. Ikonit tässä näyttövalikossa: Kuvasuhde (3:2, 4:3, 16:9) / Kellonaika / Akun tila / Valokuvien esiasetusvalinta / Vapaana oleva muisti / Otettujen kuvien määrä / Kuvatiedostojen määrä sarjakuvaustilassa Katselutila. Voit katsella kuvia ja videoita TV-ruudulta Valitse vieeo tai kuva tiedosto ja paina S katsoaksesi sen ISAW tulee olla kytkettynä näyttöön AV-komposiittikaapelilla katselutilassa Paina S -painiketta katsoaksesi edellinen ja M katsoaksesi seuraava. Asetustila mahdollistaa useita asetusvalintoja Videoresoluutio ja tallennusnopeus / Kuvan koko / Kamera ylösaslaisin / Aika / Mikrofoni / Vedenalaisitila / Äänet / LED / Katselutila / Tallennus / Tiedostojen poistaminen / SD-formatointi / Tehdasasetukset / Ohjeet

3 Asetustila tarkemmin Voit valita omat asetuksesi asetustilassa. Paina M -näppäintä mennäksesi seuraavaan valintaan ja S -näppäintä valitaksesi ja vahvistaaksesi valintasi. Aset.valikko Asetusvaihtoehto Selite asetuksille Video Photo Upside Down Time 1080p 30fps 960p 30fps 720p 30fps / 60fps WVGA 30fps / 60fps / 120fps 3 : 2 4 : 3 16 : 9 On / Off Date : yyyy / mm / dd TIME : hh : mm Valitse videoresoluutio ja tallennusnopeus p (1920 x 1080) - 960p (1280 x 960) - 720p (1280 x 720) - WVGA (848 x 480) Valitse valokuvien koko päättämällä kuvasuhde. - 3:2 (2304 x 1536) - 4:3 (2048 x 1536) - 16:9 (2304 x 1296) Tilanteessa, jossa kamera on telineessä ylösalaisin, Voit valita tämän toiminnon nähdäksesi kuvan silti oikein päin. - ON: Kuvat ja LCD-näyttö ovat ylösalaisin - OFF: Kuvat ja LCD-näyttö ovat oikein päin. Aseta kellonaika ja päivämäärä. Mic Off / 30% / 50% / 70% / 100% Säädä mikrofonin äänenvoimakkuutta Aqua Scene On / Off Vedenalaista kuvaamista varten valitse Aqua Schene on / off Kamera asettaa päälle värien kompensoinnin vedenalaistilassa. Vedenalaiskuvat ovat todellisia värejä vastaavan näköisiä. - ON: Valitse tämä vedenalaista kuvausta varten - OFF: Valitse tämä normaalia kuvausta varten Beep On / Off Kytke piippaustoiminto pois. LED On / Off Kytke laitteen tilasta kertova LED-valo pois tai päälle. TV Out NTSC / PAL Aseta TV-liitäntä laitteen vaatiman standardin mukaiseksi. Caption On / Off Näytä kellonaika ja päivämäärä videokuvassa. (Aikaleima ei ole käytettävissä valokuvissa) File Delete Video/Photo Poista yksi tai useampi valittu video- / kuvatiedosto. SD Format Yes / No Formatoi muistikortti formatointi poistaa kaikki tiedostot. Factory Set Yes / No Palauta kaikki asetukset alkuperäisiin tehdasasetuksiin. Information Ohjelmaversioinformaatio

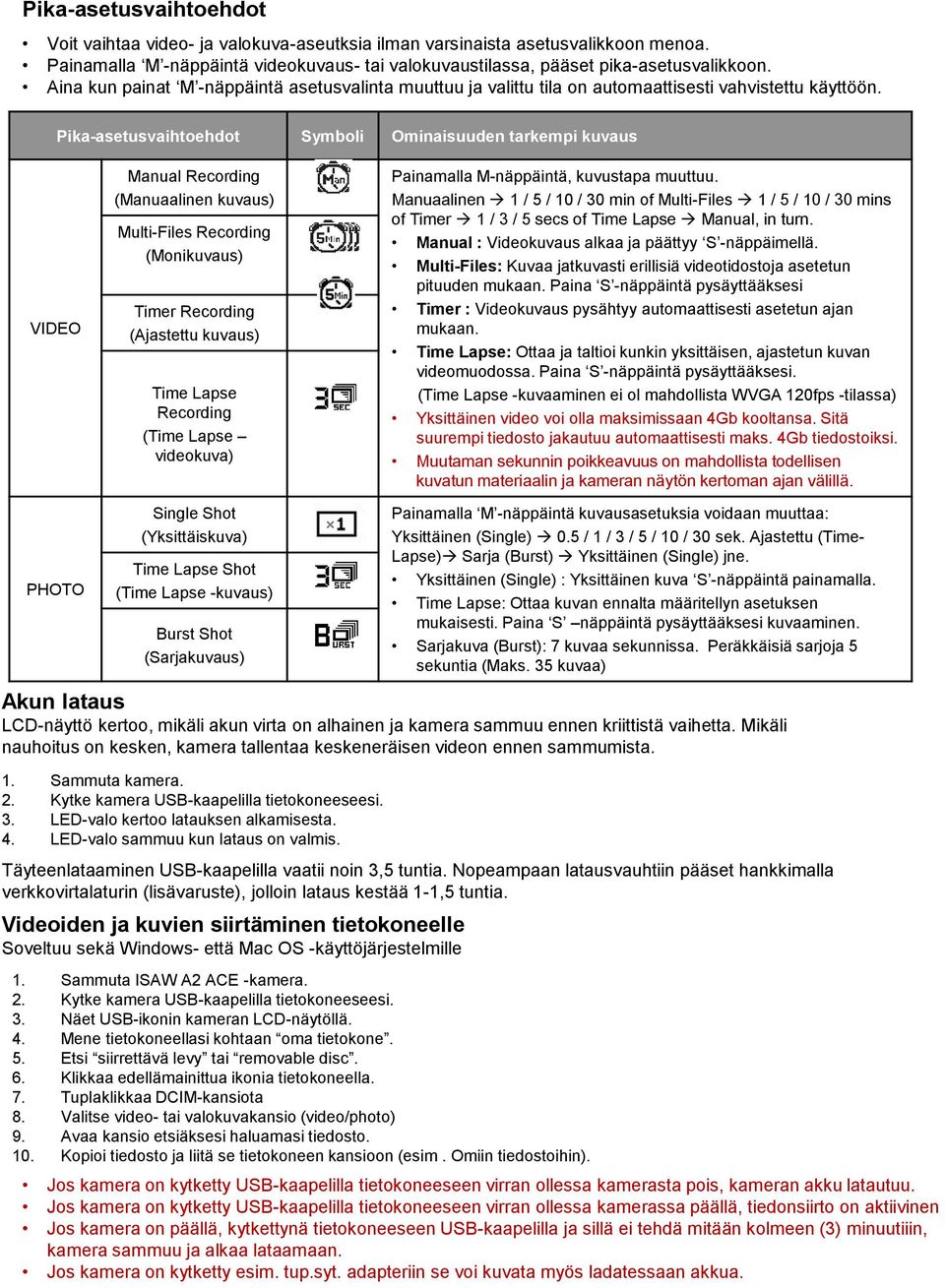

4 Pika-asetusvaihtoehdot Voit vaihtaa video- ja valokuva-aseutksia ilman varsinaista asetusvalikkoon menoa. Painamalla M -näppäintä videokuvaus- tai valokuvaustilassa, pääset pika-asetusvalikkoon. Aina kun painat M -näppäintä asetusvalinta muuttuu ja valittu tila on automaattisesti vahvistettu käyttöön. Pika-asetusvaihtoehdot Symboli Ominaisuuden tarkempi kuvaus VIDEO Manual Recording (Manuaalinen kuvaus) Multi-Files Recording (Monikuvaus) Timer Recording (Ajastettu kuvaus) Time Lapse Recording (Time Lapse videokuva) Painamalla M-näppäintä, kuvustapa muuttuu. Manuaalinen 1 / 5 / 10 / 30 min of Multi-Files 1 / 5 / 10 / 30 mins of Timer 1 / 3 / 5 secs of Time Lapse Manual, in turn. Manual : Videokuvaus alkaa ja päättyy S -näppäimellä. Multi-Files: Kuvaa jatkuvasti erillisiä videotidostoja asetetun pituuden mukaan. Paina S -näppäintä pysäyttääksesi Timer : Videokuvaus pysähtyy automaattisesti asetetun ajan mukaan. Time Lapse: Ottaa ja taltioi kunkin yksittäisen, ajastetun kuvan videomuodossa. Paina S -näppäintä pysäyttääksesi. (Time Lapse -kuvaaminen ei ol mahdollista WVGA 120fps -tilassa) Yksittäinen video voi olla maksimissaan 4Gb kooltansa. Sitä suurempi tiedosto jakautuu automaattisesti maks. 4Gb tiedostoiksi. Muutaman sekunnin poikkeavuus on mahdollista todellisen kuvatun materiaalin ja kameran näytön kertoman ajan välillä. PHOTO Single Shot (Yksittäiskuva) Time Lapse Shot (Time Lapse -kuvaus) Burst Shot (Sarjakuvaus) 1. Sammuta kamera. 2. Kytke kamera USB-kaapelilla tietokoneeseesi. 3. LED-valo kertoo latauksen alkamisesta. 4. LED-valo sammuu kun lataus on valmis. Painamalla M -näppäintä kuvausasetuksia voidaan muuttaa: Yksittäinen (Single) 0.5 / 1 / 3 / 5 / 10 / 30 sek. Ajastettu (Time- Lapse) Sarja (Burst) Yksittäinen (Single) jne. Yksittäinen (Single) : Yksittäinen kuva S -näppäintä painamalla. Time Lapse: Ottaa kuvan ennalta määritellyn asetuksen mukaisesti. Paina S näppäintä pysäyttääksesi kuvaaminen. Sarjakuva (Burst): 7 kuvaa sekunnissa. Peräkkäisiä sarjoja 5 sekuntia (Maks. 35 kuvaa) Akun lataus LCD-näyttö kertoo, mikäli akun virta on alhainen ja kamera sammuu ennen kriittistä vaihetta. Mikäli nauhoitus on kesken, kamera tallentaa keskeneräisen videon ennen sammumista. Täyteenlataaminen USB-kaapelilla vaatii noin 3,5 tuntia. Nopeampaan latausvauhtiin pääset hankkimalla verkkovirtalaturin (lisävaruste), jolloin lataus kestää 1-1,5 tuntia. Videoiden ja kuvien siirtäminen tietokoneelle Soveltuu sekä Windows- että Mac OS -käyttöjärjestelmille 1. Sammuta ISAW A2 ACE -kamera. 2. Kytke kamera USB-kaapelilla tietokoneeseesi. 3. Näet USB-ikonin kameran LCD-näytöllä. 4. Mene tietokoneellasi kohtaan oma tietokone. 5. Etsi siirrettävä levy tai removable disc. 6. Klikkaa edellämainittua ikonia tietokoneella. 7. Tuplaklikkaa DCIM-kansiota 8. Valitse video- tai valokuvakansio (video/photo) 9. Avaa kansio etsiäksesi haluamasi tiedosto. 10. Kopioi tiedosto ja liitä se tietokoneen kansioon (esim. Omiin tiedostoihin). Jos kamera on kytketty USB-kaapelilla tietokoneeseen virran ollessa kamerasta pois, kameran akku latautuu. Jos kamera on kytketty USB-kaapelilla tietokoneeseen virran ollessa kamerassa päällä, tiedonsiirto on aktiivinen Jos kamera on päällä, kytkettynä tietokoneeseen USB-kaapelilla ja sillä ei tehdä mitään kolmeen (3) minuutiiin, kamera sammuu ja alkaa lataamaan. Jos kamera on kytketty esim. tup.syt. adapteriin se voi kuvata myös ladatessaan akkua.

5 MicroSD-muistikortin käyttö ISAW A2 ACE soveltuu käytettäväksi 4GB~32GB Micro SDHC/SD -muistikortin kanssa. Vaikkakin kaikki suurinopeuksiset kortit toimivat ISAW A2 ACE -kamerassa, suosittelemme Class 6 tai nopeampaa SDHC -korttia paremman kuvan ja luotettavuuden vuoksi. (Micro SD -kortti ei sisälly tuotepakettiin) Ohjelmistopäivitys (Löydät uusimman päivityksen osoitteessa 1. Formatoi muistikortti ja tallenna ohjelmistopäivitys muistikorttisi juureen. 2. Kytke muistikortti paikoilleen ISAW-kameraan ja käynnistä kamera. 3. Ohjelmistopäivityksen asennus kameraan käynnistyy automaattisesti. LED-valo kamerassa kertoo asennuksen tilan. 4. Kun päivitys on valmis, kamera näyttää Restart the system ja sammuu automaattisesti. Ohjelmapäivitys ei välttämättä ala tai voi keskeytyä vajaan akun vuoksi.varmista, että akun tila näyttää vähintään kahta pykälää ennen ohjelmistopäivitystä. Ominaisuudet / Tekniset tiedot ISAW A2 ACE FULL HD Action-kamera FULL HD (1920 x 1080) 30fps -tallennus Upotusvesitiivis kotelo (50m) 3.5 milj. Pikseliä 1/3" digitaalikuva CMOS -sensori 140 Laajakuvalinssi Vaihdettava tallennusresoluutio (1080p / 960p / 720p / WVGA) Suurinopeuksinen tallennus (720p 60fps / WVGA 120fps) Maks seitsemän (7) sarjakuvaa sekunnissa H.264 codec, tallennus MP4 -formaatissa Ladattava Li-ion -akku Akun kesto: Maks. 180 min. Latausaika: 3.5 tuntia USB -kaapelin kautta 1 tunti verkkovirta-adapterilla (lisävaruste) Graafinen LCD-näyttö (1-tuumaa) helpoilla valikkoasetuksilla Loistavat lisävarustevalikoimat ISAW A2 ACE -peruspaketti (1) - 1 x ISAW A2 ACE Action -kamera (2) - 1 x Upotusvesitiivis kotelo (3) - 1 x AV -komposiittikaapeli (4) - 1 x USB-kaapeli (5) - 1 x Tankoasennusteline (6) - 1 x Jatkovarsikiinnike (7) - 1 x Peruskiinnike (8) - 2 x Kaareva kypäräkiinnike 3M-teipillä (9) - 2 x Litteä kiinnike (10) - 2 x Kiinnitysruuvit (11) - 1 x Ladattava Li-ion -akku (12) - 5 x 3M -tarraa (13) - 1 x Käyttöohjeet (14) - 1 x Pääkiinnike (15) - 1 x Surffilautakiinnike

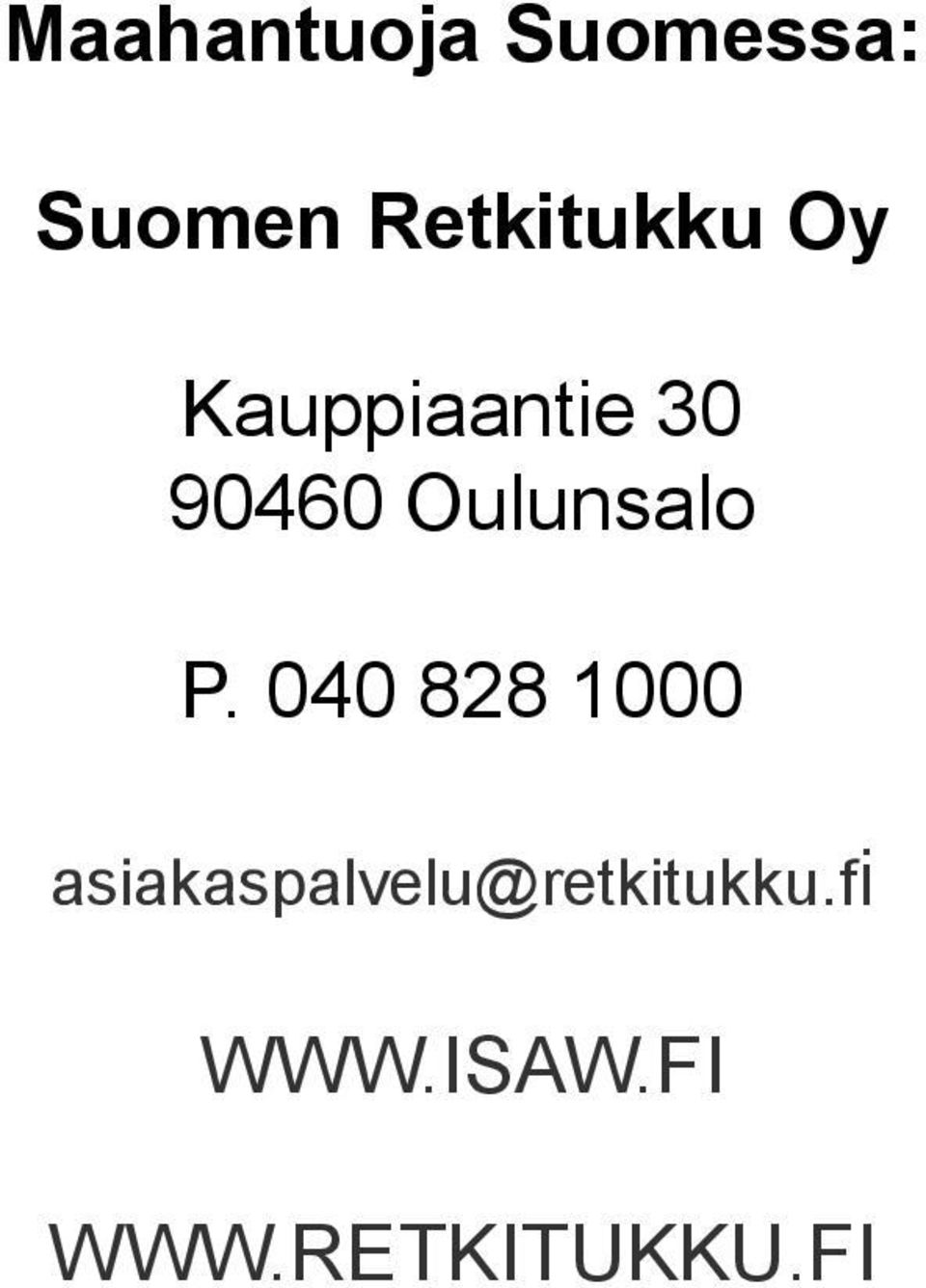

6 Maahantuoja Suomessa: Suomen Retkitukku Oy Kauppiaantie Oulunsalo P
