1 PRODUAL l 1 l tuoteluettelo Tuoteluettelo 2013

2 Produal Oy Asiakaslähtöistä mittalaiteosaamista Produal Oy on suomalainen kiinteistöautomaation mittalaitteiden edelläkävijä. Viime vuosien tasainen kasvu yhdessä asiakkaidemme kanssa on mahdollistanut toimintamme jatkuvan kehittämisen nykyaikaisen rakentamisen vaatimusten mukaisesti. Luotettavat ja tarkat mittaukset helpottavat rakennusten energiatehokkuuden seurantaa, parantavat sisäilman laatua sekä lisäävät yleistä viihtyvyyttä kiinteistöissä. Kiinteistöautomaation kehittyvien tarpeiden ymmärtäminen luo pohjan toiminnallemme. Tuotevalikoimamme on laaja ja monipuolinen. Laitteemme on todettu luotettaviksi, helppokäyttöisiksi ja asennusystävällisiksi vuosikausien vaativassa käytössä. Panostamme jatkuvasti tuotekehitykseen uusien innovaatioiden luomiseksi sekä nykyisten tuotteiden päivittämiseksi. Asiakkaamme ovat tyytyväisiä tavoitettavuuteemme, nopeisiin toimitusaikoihin ja toimitusvarmuuteen. Kehitämme asiakaspalautteiden pohjalta jatkuvasti toimintaamme ja olemme myös vahvistaneet asiakkaillemme tärkeää teknistä tukea. Jatkamme edelleen läheisten suhteiden ylläpitämistä asiakkaisiimme ja tähän ovat kaikki Produalin 68 osaajaa sitoutuneet - niin kotimaassa kuin muualla Euroopassa! Tässä tuoteluettelossa on esitetty vain tuotteittemme tärkeimmät ominaisuudet. Kehitämme jatkuvasti tuotteitamme ja viimeisin tieto sekä hinnat ovat saatavana internetissä osoitteesta /tuotteet. Source and rights of the pictures on the cover and the introduction: Helsinki Music Centre / Arno Chapelle. PRODUAL l 2 l tuoteluettelo

3 sisällysluettelo jäätymisvaaratermostaatit...4 palovaaratermostaatit...4 elektroniset termostaatit...5 mittalähettimet...7 ilmanvirtauslähettimet...7 paine-erolähettimet ilmalle ilmamäärälähettimet...9 ilmamäärän mittayhteet...10 kosteuslähettimet valoisuuslähettimet...13 sähkötehon ohjaus lämpösäätimet yleissäätimet lämpötilan mittaus vesiverkoston lämmitys-/jäähdytysanturit...27 lämpimän käyttöveden anturit...28 jäätymisvaara-anturit...29 pinta-anturit...30 kanava-anturit kaapelianturit kaapelianturit lattiaan...36 muuntimet ja apulaitteet I/O-liityntämoduulit...42 muuntimet muuntajat...45 läsnäoloilmaisimet...46 infrapunatunnistimet...47 langattomat mittarit, kytkimet, venttiilit ja lämpötoimilaitteet mittarit...57 paine-erokytkimet...58 valoisuusanturi...14 paine-erolähettimet vedelle painelähettimet vedelle hiilidioksidilähettimet hiilimonoksidilähettimet tuulennopeuslähetin sadeanturi kaapelianturit maahan...36 savukaasuanturit huonelämpötila-anturit ulkotilan lämpötila-anturit teollisuustila-anturit...40 lämpötilalähettimet ajastimet...48 painikkeet...48 led-merkkivalot...49 releet vesivuotovalvonta säätöventtiilit...59 lämpötoimilaitteet...59 toimitusehdot Anturien valintaopas vastusarvotaulukko SÄÄTIMIEN VALINTAOPAS INDEX Pidätämme oikeuden tässä luettelossa mainittujen tietojen muutoksiin ennalta ilmoittamatta. PRODUAL l 3 l tuoteluettelo

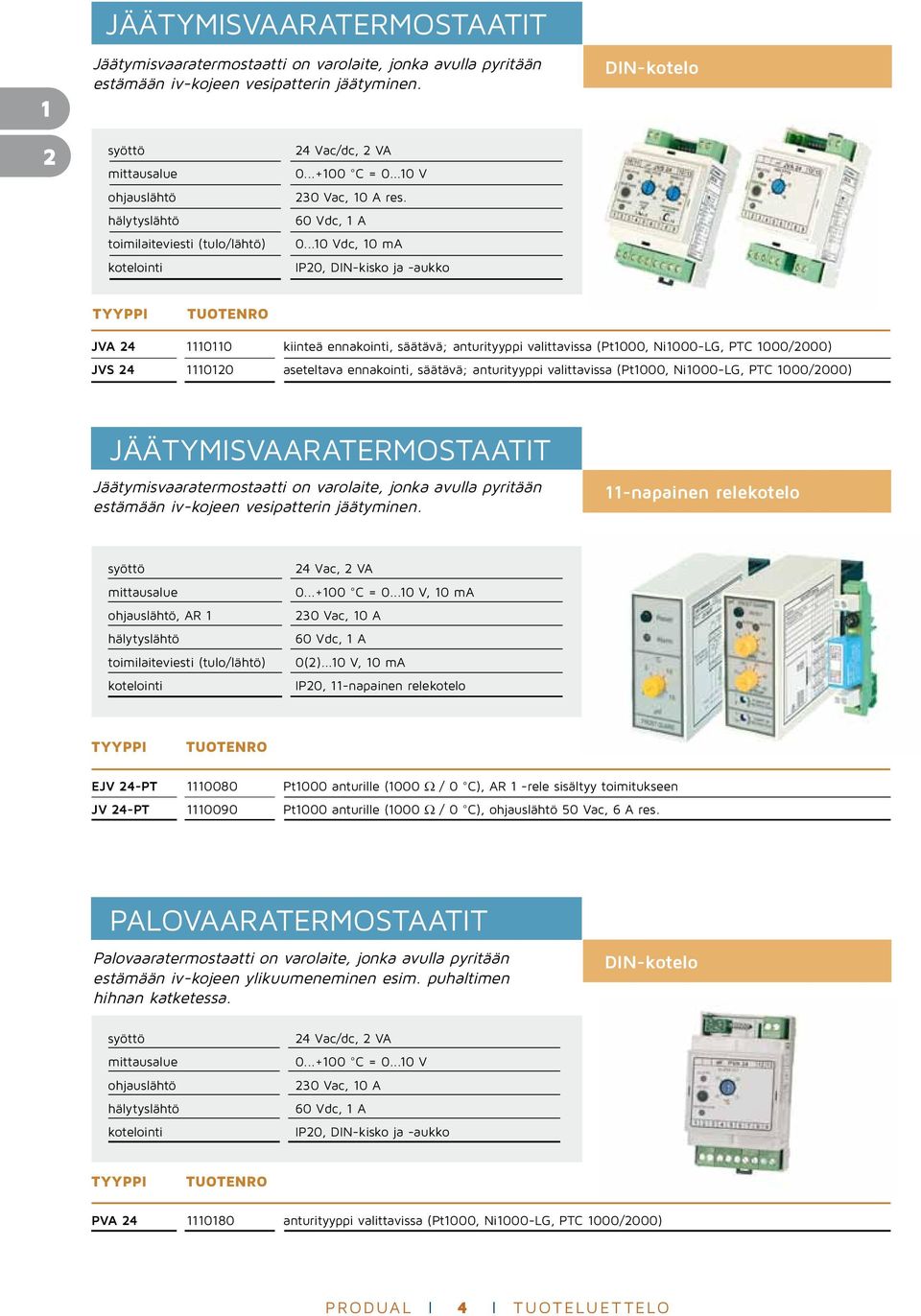

4 1 2 JÄÄTYMISVAARATERMOSTAATIT Jäätymisvaaratermostaatti on varolaite, jonka avulla pyritään estämään iv-kojeen vesipatterin jäätyminen. mittausalue ohjauslähtö hälytyslähtö toimilaiteviesti (tulo/lähtö) 24 Vac/dc, 2 VA C = V 230 Vac, 10 A res. 60 Vdc, 1 A Vdc, 10 ma I ip20, DIN-kisko ja -aukko DIN-kotelo JVA kiinteä ennakointi, säätävä; anturityyppi valittavissa (Pt1000, Ni1000-LG, PTC 1000/2000) JVS aseteltava ennakointi, säätävä; anturityyppi valittavissa (Pt1000, Ni1000-LG, PTC 1000/2000) JÄÄTYMISVAARATERMOSTAATIT Jäätymisvaaratermostaatti on varolaite, jonka avulla pyritään estämään iv-kojeen vesipatterin jäätyminen. 11-napainen relekotelo 24 Vac, 2 VA mittausalue C = V, 10 ma ohjauslähtö, AR Vac, 10 A hälytyslähtö 60 Vdc, 1 A toimilaiteviesti (tulo/lähtö) 0(2)...10 V, 10 ma I ip20, 11-napainen relekotelo EJV 24-PT Pt1000 anturille (1000 Ω / 0 C), AR 1 -rele sisältyy toimitukseen JV 24-PT Pt1000 anturille (1000 Ω / 0 C), ohjauslähtö 50 Vac, 6 A res. PALOVAARATERMOSTAATIT Palovaaratermostaatti on varolaite, jonka avulla pyritään estämään iv-kojeen ylikuumeneminen esim. puhaltimen hihnan katketessa. DIN-kotelo 24 Vac/dc, 2 VA mittausalue C = V ohjauslähtö 230 Vac, 10 A hälytyslähtö 60 Vdc, 1 A I ip20, DIN-kisko ja -aukko PVA anturityyppi valittavissa (Pt1000, Ni1000-LG, PTC 1000/2000) PRODUAL l 4 l tuoteluettelo

5 ELEKTRONISET TERMOSTAATIT LK 24-PT on termostaatti, joka käyttää lämpötilamittaukseen ulkoista Pt1000-anturia. Rele vetää lämpötilan alittaessa asetusarvon. C 24 Vac/dc, 2 VA mittausalue C tai C anturitulo Pt1000 (1000 Ω / 0 C ) lähtö 1 vaihtokosketin, 230 V, 5 A res. AR 1 releen avulla 230 Vac, 10 A lähtö V = C tai V = C I ip20, 11-napainen relekotelo 3 LK 24-PT elektroninen termostaatti, alue C LK 24-PT 0/ elektroninen termostaatti, alue C ELEKTRONISET TERMOSTAATIT Lämpötilaerotermostaatti LEK 24-PT mittaa lämpötilaa kahden Pt1000-anturin avulla. Rele vetää lämpötilaeron ylittäessä asetusarvon. Δ C 24 Vac/dc, 2 VA mittausalue C eroasettelu C hystereesi 0,2 5 C tulot Pt1000 (1000 Ω / 0 C) lähtö vaihtokosketin 230 V, 5 A res. AR 1 releen avulla 230 Vac, 10 A I ip20, 11-napainen relekotelo LEK 24-PT lämpötilaerotermostaatti Ulkoinen lämpötila-anturi Pt1000, esim. TEK PT PRODUAL l 5 l tuoteluettelo

6 Frankfurtin lentoasema Heathrow n lentoasema PRODUAL l 6 l tuoteluettelo

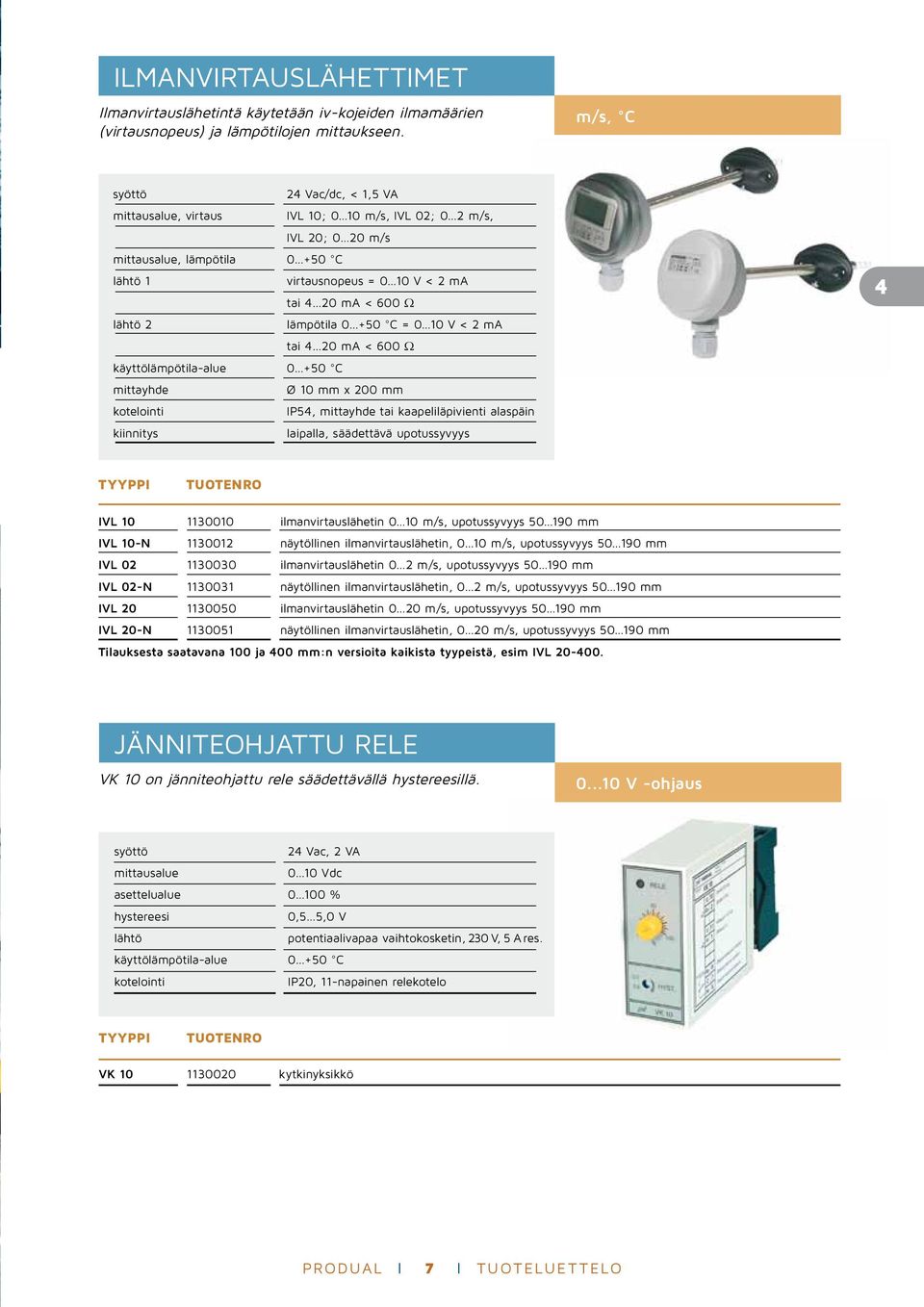

7 ILMANVIRTAUSLÄHETTIMET Ilmanvirtauslähetintä käytetään iv-kojeiden ilmamäärien (virtausnopeus) ja lämpötilojen mittaukseen. m/s, C 24 Vac/dc, < 1,5 VA mittausalue, virtaus IVL 10; 0 10 m/s, IVL 02; 0 2 m/s, ivl 20; 0 20 m/s mittausalue, lämpötila C lähtö 1 virtausnopeus = 0 10 V < 2 ma tai 4 20 ma < 600 Ω lähtö 2 lämpötila C = 0 10 V < 2 ma tai 4 20 ma < 600 Ω käyttölämpötila-alue C mittayhde Ø 10 mm x 200 mm I ip54, mittayhde tai kaapeliläpivienti alaspäin laipalla, säädettävä upotussyvyys 4 IVL ilmanvirtauslähetin 0 10 m/s, upotussyvyys mm IVL 10-N näytöllinen ilmanvirtauslähetin, 0 10 m/s, upotussyvyys mm IVL ilmanvirtauslähetin 0 2 m/s, upotussyvyys mm IVL 02-N näytöllinen ilmanvirtauslähetin, 0 2 m/s, upotussyvyys mm IVL ilmanvirtauslähetin 0 20 m/s, upotussyvyys mm IVL 20-N näytöllinen ilmanvirtauslähetin, 0 20 m/s, upotussyvyys mm Tilauksesta saatavana 100 ja 400 mm:n versioita kaikista tyypeistä, esim IVL jänniteohjattu rele VK 10 on jänniteohjattu rele säädettävällä hystereesillä V -ohjaus 24 Vac, 2 VA mittausalue 0 10 Vdc asettelualue % hystereesi 0,5 5,0 V lähtö potentiaalivapaa vaihtokosketin, 230 V, 5 A res. käyttölämpötila-alue C I ip20, 11-napainen relekotelo VK kytkinyksikkö PRODUAL l 7 l tuoteluettelo

8 PAINE-EROLÄHETTIMET ILMALLE PEL-paine-erolähetin on suunniteltu erityisesti puhdastilojen ja eristyshuoneiden paine-erojen mittauksiin. Lähettimen nollapiste pidetään täsmällisenä automaattisesti toistuvan nollauksen avulla. Pa 4 24 Vac/dc, 1.5 VA mittausalue valittavissa käyttöönotossa lähtö 0 10 Vdc < 2 ma tai 4 20 ma < Ω nollaus automaattinen; poistaa mahdollisen nollapisteen siirtymän käyttölämpötila-alue C ip54, mittayhteet alaspäin ruuveilla, ulkopuoliset korvakkeet PEL mittausalueet , , , , ±50, ±100, ±250 tai ±500 Pa PEL-N näyttöllinen, alueet kuten PEL-lähettimessä PEL 25K mittausalueet 0...2, 0...4, 0...5, 0...7, , , tai kpa PEL 25K-N näytöllinen, alueet kuten PEL 25K -lähettimessä PEL-AS PEL-asennussarja, sis. 2 m letkun ja kanavayhteet PAINE-EROLÄHETTIMET ILMALLE PEL paine-erolähetin on suunniteltu ilmanvaihtokoneiden painesäätöihin sekä ilmamäärän mittauksiin. Lähtöviesti on valittavissa paine-ero- tai virtauslineaariseksi. Lähettimen nollapiste pysyy tarkasti paikallaan automaattisesti toistuvan nollauksen avulla. Pa 24 Vac/dc, 1.5 VA mittausalue valittavissa käyttöönotossa lähtö 0 10 Vdc, < 2 ma nollaus automaattinen; poistaa mahdollisen 0-pisteen siirtymän käyttölämpötila-alue C ip54, mittayhteet alaspäin ruuveilla, ulkopuoliset korvakkeet PEL mittausalueet ±100, , , , , , tai Pa PEL 2500-N näytöllinen, alueet kuten PEL lähettimessä PEL-AS PEL-asennussarja, sis. 2 m letkun ja kanavayhteet PRODUAL l 8 l tuoteluettelo

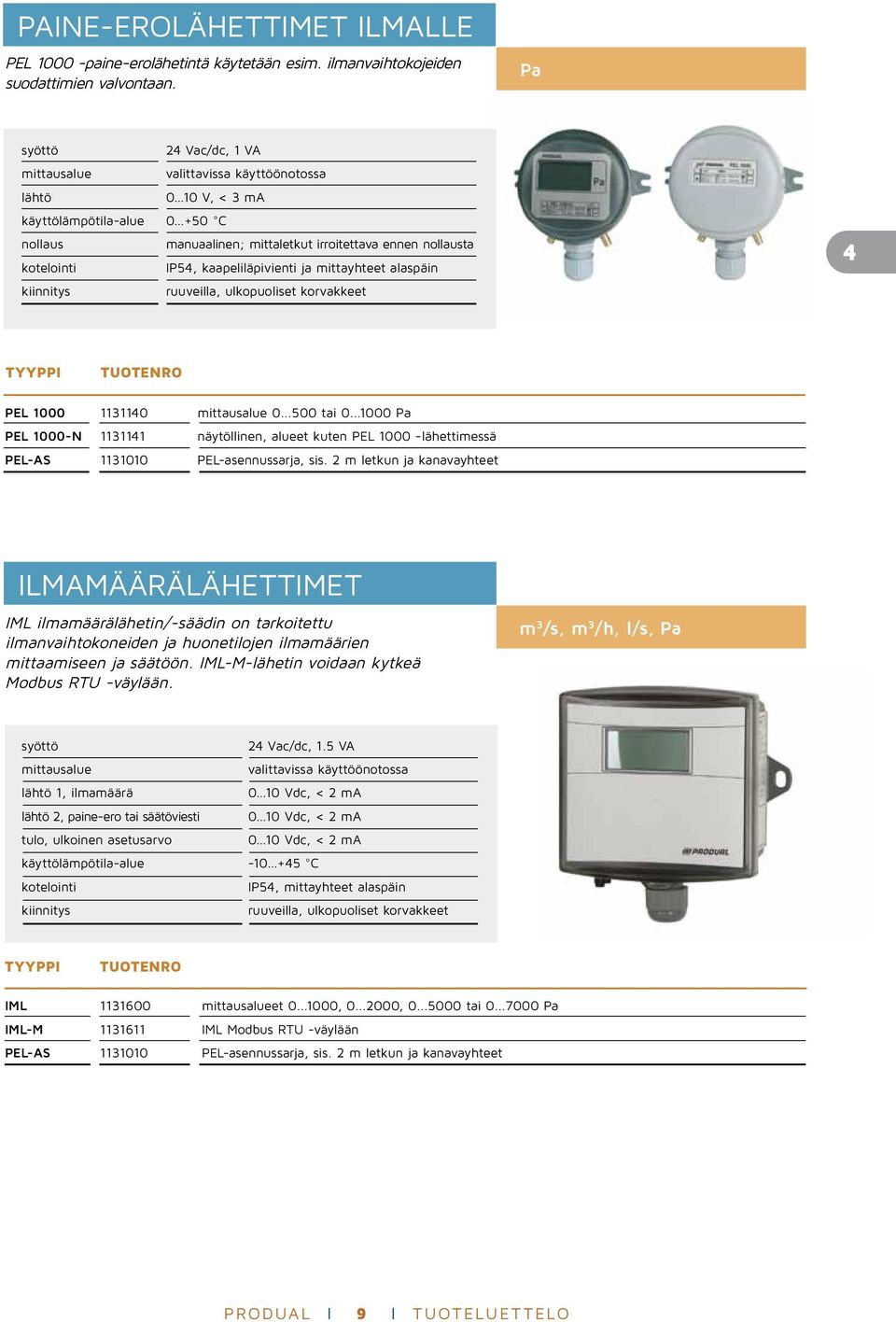

9 PAINE-EROLÄHETTIMET ILMALLE PEL paine-erolähetintä käytetään esim. ilmanvaihtokojeiden suodattimien valvontaan. Pa 24 Vac/dc, 1 VA mittausalue valittavissa käyttöönotossa lähtö 0 10 V, < 3 ma käyttölämpötila-alue C nollaus manuaalinen; mittaletkut irroitettava ennen nollausta ip54, kaapeliläpivienti ja mittayhteet alaspäin ruuveilla, ulkopuoliset korvakkeet 4 PEL mittausalue tai Pa PEL 1000-N näytöllinen, alueet kuten PEL lähettimessä PEL-AS PEL-asennussarja, sis. 2 m letkun ja kanavayhteet ILMAMÄÄRÄLÄHETTIMET IML ilmamäärälähetin/-säädin on tarkoitettu ilmanvaihtokoneiden ja huonetilojen ilmamäärien mittaamiseen ja säätöön. IML-M-lähetin voidaan kytkeä Modbus RTU -väylään. m 3 /s, m 3 /h, l/s, Pa 24 Vac/dc, 1.5 VA mittausalue valittavissa käyttöönotossa lähtö 1, ilmamäärä 0 10 Vdc, < 2 ma lähtö 2, paine-ero tai säätöviesti 0 10 Vdc, < 2 ma tulo, ulkoinen asetusarvo 0 10 Vdc, < 2 ma käyttölämpötila-alue C ip54, mittayhteet alaspäin ruuveilla, ulkopuoliset korvakkeet IML mittausalueet , , tai Pa IML-M IML Modbus RTU -väylään PEL-AS PEL-asennussarja, sis. 2 m letkun ja kanavayhteet PRODUAL l 9 l tuoteluettelo

10 ILMAMÄÄRÄNMITTAYHTEET PP-mittayhteet on suunniteltu ilmamäärämittaukseen ilmanvaihtojärjestelmissä. Mittayhteissä löytyy k-arvovakioidut mallit pyöreille- ja suorakaidekanaville. l/s 4 PP-PK R mittayhde pyöreälle 100 mm kanavalle PP-PK R mittayhde pyöreälle 125 mm kanavalle PP-PK R mittayhde pyöreälle 160 mm kanavalle PP-PK R mittayhde pyöreälle 200 mm kanavalle PP-PK R mittayhde pyöreälle 250 mm kanavalle PP-PK R mittayhde pyöreälle 315 mm kanavalle PP-PK R mittayhde pyöreälle 355 mm kanavalle PP-PK R mittayhde pyöreälle 400 mm kanavalle PP-PK R mittayhde pyöreälle 500 mm kanavalle PP-PK R mittayhde pyöreälle 700 mm kanavalle PP-SK L mittayhde 200 mm leveälle suorakaidekanavalle PP-SK L mittayhde 250 mm leveälle suorakaidekanavalle PP-SK L mittayhde 300 mm leveälle suorakaidekanavalle PP-SK L mittayhde 350 mm leveälle suorakaidekanavalle PP-SK L mittayhde 400 mm leveälle suorakaidekanavalle PP-SK L mittayhde 450 mm leveälle suorakaidekanavalle PP-SK L mittayhde 500 mm leveälle suorakaidekanavalle PP-SK L mittayhde 550 mm leveälle suorakaidekanavalle PP-SK L mittayhde 600 mm leveälle suorakaidekanavalle PP-SK L mittayhde 650 mm leveälle suorakaidekanavalle PP-SK L mittayhde 700 mm leveälle suorakaidekanavalle PP-SK L mittayhde 750 mm leveälle suorakaidekanavalle PP-SK L mittayhde 800 mm leveälle suorakaidekanavalle PP-SK L mittayhde 850 mm leveälle suorakaidekanavalle PP-SK L mittayhde 900 mm leveälle suorakaidekanavalle PP-SK L mittayhde 950 mm leveälle suorakaidekanavalle PP-SK L mittayhde 1000 mm leveälle suorakaidekanavalle PP-SK L mittayhde 1050 mm leveälle suorakaidekanavalle PP-SK L mittayhde 1100 mm leveälle suorakaidekanavalle PP-SK L mittayhde 1150 mm leveälle suorakaidekanavalle PP-SK L mittayhde 1200 mm leveälle suorakaidekanavalle Saatavana myös muita pituuksia. PRODUAL l 10 l tuoteluettelo

11 KOSTEUSLÄHETTIMET KLH ja KLH-M -huonekosteuslähettimet on suunniteltu kosteuden ja lämpötilan mittaukseen sisätiloissa. huonetilat % rh, C 24 Vac/dc, 1 VA mittausalue % rh mittausalue C lähtö 1, % rh 0 10 V = % rh, 2 ma lähtö 2, C 0 10 V = C, 2 ma IP20, ABS ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) 4 KLH huonelähetin KLH 100-N näytöllinen huonelähetin (kosteus- ja/tai lämpötilanäyttö) KLH-M huonelähetin Modbus RTU -väylään KLH-M-N näytöllinen huonelähetin Modbus RTU -väylään (kosteus- ja/tai lämpötilanäyttö) KOSTEUSLÄHETTIMET KLH 420 on 2-johdinlähetin, joka on suunniteltu suhteellisen kosteuden mittaamiseen sisätiloissa. huonetilat % rh apujännite mittausalue lähtö, 2-johdinlähetin I Vdc % rh 4 20 ma < 500 Ω (24 Vdc) ip20, ABS ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) KLH huonelähetin KLH 420-N näytöllinen huonelähetin (kosteusnäyttö) KOSTEUSLÄHETTIMET KLK 100 -kosteuslähettimet on suunniteltu mittaamaan suhteellista kosteutta ja lämpötilaa ilmanvaihtokanavissa. ilmastointikanava % rh, C 24 Vac/dc, < 1 VA mittausalue % rh mittausalue C lähtö 1, % rh 0 10 V < 2 ma / 4 20 ma < 600 Ω = % rh lähtö 2, C 0 10 V < 2 ma / 4 20 ma < 600 Ω = C käyttölämpötila-alue C I ip54, mittayhde tai kaapeliläpivienti alaspäin laipalla, säädettävä upotussyvyys < 150 mm KLK kanavalähetin KLK 100-N näytöllinen kanavalähetin PRODUAL l 11 l tuoteluettelo

12 KOSTEUSLÄHETTIMET KLHJ 100 -kosteuslähettimet on suunniteltu mittaamaan suhteellista kosteutta ja lämpötilaa. Mittapään kaapelin pituus on 2 m. huonetilat/ilmastointikanava % rh, C 4 24 Vac/dc, < 1 VA mittausalue % rh mittausalue C lähtö 1, % rh 0 10 V < 2 ma / 4 20 ma < 600 Ω = % rh lähtö 2, C 0 10 V < 1 ma / 4 20 ma < 600 Ω = C käyttölämpötila-alue C anturikaapeli 2 m I ip54, mittayhde alaspäin (mittapää IP50) lähetin ruuveilla (ulkopuoliset korvakkeet), mittapää laipalla, säädettävä upotussyvyys < 150 mm KLHJ kosteus- ja lämpötilalähetin KLHJ 100-N kosteus- ja lämpötilalähetin näytöllä KOSTEUSLÄHETTIMET KLU 100 ja KLU 100-N kosteuslähettimet mittaavat ulkoilman kosteutta ja lämpötilaa. ulkotilat % rh, C 24 Vac/dc, < 1 VA mittausalue % rh mittausalue C lähtö 1, % rh 0 10 V < 2 ma / 4 20 ma < 600 Ω = % rh lähtö 2, C 0 10 V < 1 ma / 4 20 ma < 600 Ω = C käyttölämpötila-alue C I ip54, mittayhde alaspäin ruuveilla, ulkopuoliset korvakkeet KLU kosteuslähetin KLU 100-N näytöllinen kosteuslähetin PRODUAL l 12 l tuoteluettelo

13 kondensaatiokytkin Kondensaatiokytkin KA 10 on suunniteltu havaitsemaan veden kondensoitumista jäähdytysjärjestelmissä, esimerkiksi jäähdytyspalkeissa. Kondensaatiokytkimen avulla voidaan säätää jäähdytysveden lämpötilaa, kun vesi alkaa kondensoitua putken pinnalle. KA 10-EXT -mallissa on ulkoinen kondensaatioanturi V -lähtö, relelähtö 24 Vac/dc lähdöt kondensaatiotieto Vdc relelähtö 24 Vac/dc, 2 A kaapeliläpivienti M16 käyttölämpötila-alue 0 50 C ip54, kaapeliläpivienti alaspäin 4 KA kondensaatiokytkin KA 10-EXT kondensaatiokytkin ulkoisella anturilla, kaapelin pituus 2 m VALOISUUSLÄHETTIMET Valoisuuslähetin LUX 24 on suunniteltu käytettäväksi sisätiloissa mittaamaan valoisuutta. huonetilat lux 24 Vac, 1 VA mittausalue lux lähtö V <5 ma tai ma <500 Ω käyttölämpötila-alue C I ip20 seinäpinnalle (pinta-asennuskotelo) tai kojerasiaan LUX valoisuuslähetin VALOISUUSLÄHETTIMET Valoisuuslähetin LUX 34 mittaa valoisuuden voimakkuutta ja lämpötilaa ulkotiloissa. Mittausviestejä käytetään säätöjärjestelmissä ohjattaessa valaistusta ja lämmitystä. ulkotilat lux, C 24 Vac/dc, < 0,1 VA mittausalue, valoisuus valittavissa käyttöönotossa mittausalue, lämpötila C lähtö 1, valoisuus 0 10 V, < 1 ma lähtö 2, lämpötila 0 10 V, < 1 ma = C käyttölämpötila-alue C I ip54, kaapeliläpivienti alaspäin ruuveilla, ulkopuoliset korvakkeet LUX valoisuuslähetin, alue valittavissa tai lux LUX valoisuuslähetin, alue valittavissa tai lux PRODUAL l 13 l tuoteluettelo

14 VALOISUUSANTURI LUX 11 on valoisuus/lämpötila-anturi ulkokäyttöön. Se mittaa valoisuuden voimakkuutta valovastuksella ja lämpötilaa NTC 10 tai NTC 20 -lämpötila-anturilla. ulkotilat lux, C 4 mittausalue, valoisuus lux = kω mittausalue, lämpötila C anturi 1 valovastus anturi 2 NTC 10 tai NTC 20 I ip54, kaapeliläpivienti alaspäin ruuveilla, ulkopuoliset korvakkeet LUX 11 + NTC valoisuusanturi + NTC 10 LUX 11 + NTC valoisuusanturi + NTC 20 Valon voimakuuden lähetin MMSP1 on suunniteltu mittaamaan auringon valon voimakkuutta. ulkotilat w/m Vdc, 30 mw mittausalue W/m 2 tarkkuus ±5 % (vuotuinen keskiarvo) lähdöt Vdc*, Vdc, mvdc tai ma IP65 * jännitteen pitää olla vähintään 12 V MMSP auringonvaloanturi PRODUAL l 14 l tuoteluettelo

15 PAINE-EROLÄHETTIMET VEDELLE VPEL-paine-erolähetintä käytetään lämmitys- ja jäähdytysverkostojen (vesi ja glykoli) painemittauksiin (yli-/ alipaine tai paine-ero). bar 24 Vac/dc, 1 VA mittausalue tyypin mukaan lähtö 0 10 V, < 5 ma tai ma < 500 Ω käyttölämpötila-alue C mittayhteet helmiliittimet 8 mm kupariputkelle I ip54, kaapeliläpivienti alaspäin ruuveilla, ulkopuoliset korvakkeet käyttöasento sallittu ainoastaan mittayhteet alaspäin nollaus manuaalisesti painikkeella 4 VPEL 1.0/ alue valittavissa tai bar VPEL 1.0/2.5-N näytöllä VPEL 4.0/ alue valittavissa tai bar VPEL 4.0/6.0-N näytöllä PAINELÄHETTIMET VEDELLE VPL 16 painelähetintä (3-johdin) käytetään vesiverkoston painemittauksiin LVI-automatiikkajärjestelmissä. bar 24 Vac/dc, 1 VA mittausalue valittavissa lähtö V < 2 ma lähtö ma < 800 Ω käyttöympäristö - kosteus ei kondensoituva - lämpötila C I ip54, kaapeliläpivienti tai mittayhde alaspäin mittayhde R ½, kastuvat osat ruostumatonta terästä sallittuja väliaineita makea vesi, ilma, glykoliseokset, öljyt sallittu väliaineen lämpötila C VPL alue valittavissa , 0...6, tai bar VPL 16-N näytöllä VPL alue valittavissa , , tai bar VPL 60-N näytöllä PRODUAL l 15 l tuoteluettelo

16 HIILIDIOKSIDILÄHETTIMET HDH-lähettimet on suunniteltu mittaamaan huonetilojen hiilidioksidipitoisuuksia ja lämpötilaa. RH-malleissa on lisäksi mukana kosteusmittaus. CO 2 -anturissa on ABCLogic menetelmään perustuva automaattinen nollapisteen kalibrointi. huone ppm CO 2, C, % rh 4 24 Vac/dc, 2,5 VA mittausalue CO ppm mittausalue lämpötila C tarkkuus CO2 ±40 ppm +3 % lukemasta tarkkuus lämpötila ±0,5 C lähdöt V, < 2 ma käyttölämpötila-alue C I ip20, ABS ruuveilla seinäpintaan tai upporasian päälle HDH huonelähetin, CO 2 - ja lämpötilamittaus HDH-N näytöllinen huonelähetin HDH-C säädin ja kalibrointilaite HDH:lle HDH-RH huonelähetin, CO 2 -, lämpötila ja kosteusmittaus HDH-RH-N näytöllinen huonelähetin HDH-AL optio HDH:lle, 3 lediä erilaisten CO 2 -pitoisuuksien ilmaisemiseen HDH-M Modbus-huonelähetin, CO 2 - ja lämpötilamittaus HDH-M-N näytöllinen Modbus-huonelähetin HDH-M-RH Modbus-huonelähetin, CO 2 -, lämpötila ja kosteusmittaus HDH-M-RH-N näytöllinen Modbus-huonelähetin HDHFL langattomasti viestivä huonelähetin, CO 2 - ja lämpötilamittaus HDHFL-N näytöllinen langattomasti viestivä huonelähetin HDHFL-RH langattomasti viestivä huonelähetin, CO 2 -, lämpötila ja kosteusmittaus HDHFL-RH-N näytöllinen langattomasti viestivä huonelähetin HIILIDIOKSIDILÄHETTIMET HDK ja HDK-N -lähettimet on suunniteltu mittaamaan hiilidioksidipitoisuuksia ilmastointikanavasta. Hiilidioksidianturissa on ABCLogic -menetelmään perustuva automaattinen nollapisteen kalibrointi. ilmastointikanava ppm CO 2, C 24 Vac/dc, 2,5 VA mittausalue CO ppm mittausalue lämpötila C tarkkuus ±40 ppm +3 % lukemasta lähdöt 0 10 V, < 2 ma käyttölämpötila-alue C ip54, kaapelin läpivienti alaspäin asennus kanavaan Ø 10 mm reikä, ruuveilla, ulkopuoliset korvikkeet HDK kanavalähetin HDK-N näytöllinen kanavalähetin HDK-C säädin ja kalibrointilaite HDK:lle ja HDU:lle PRODUAL l 16 l tuoteluettelo

17 HIILIDIOKSIDILÄHETTIMET HDU-lähettimet on suunniteltu mittaamaan lämmittämättömien tilojen, esim. pysäköintihallien, hiilidioksidipitoisuuksia. CO 2 - anturin nollapiste kalibroidaan säännöllisesti ABCLogic menetelmää käyttäen. ulkotilat ppm CO 2, C 24 Vac/dc, 2,5 VA mittausalue CO ppm mittausalue lämpötila C tarkkuus ±40 ppm +3 % lukemasta lähdöt 0 10 V, < 2 ma käyttölämpötila-alue C I ip54, kaapelin läpivienti alaspäin ruuveilla, ulkoiset korvakkeet 4 HDU CO 2 -lähetin lämmittämättömiin tiloihin HDU-N näytöllinen CO 2 -lähetin HDK-C säädin ja kalibrointilaite HDU:lle ja HDK:lle HIILIMONOKSIDILÄHETTIMET HML-lähettimet on suunniteltu mittaamaan hiilimonoksidipitoisuutta esimerkiksi pysäköintihalleissa. Mittaus perustuu sähkökemialliseen kennoon. Lähettimen mittausalue on tai ppm. ulkotilat ppm CO 24 Vac/dc, 3 VA mittausalue ppm tai ppm CO tarkkuus 0 ppm/±10 ppm; 15 % lukemasta lähtö V tai ma käyttölämpötila-alue C ip54, kaapeliläpivienti alaspäin ruuveilla, ulkoiset korvakkeet HML CO-lähetin HML-N näytöllinen CO-lähetin HMV CO-lähettimen vaihtosarja HML-C kalibrointilaite HML:lle HM-VS virtaussäädin HML:lle HM-KK kalibrointikaasu HML:lle PRODUAL l 17 l tuoteluettelo

18 TUULENNOPEUSLÄHETIN TUNA 20 on suunniteltu LVI-automaation tarpeisiin mittaamaan ulkoseinän pintaan kohdistuvaa tuulta ja ilman lämpötilaa. m/s, C 4 24 Vac/dc, <1,5 VA mittausalue, virtaus m/s mittausalue, lämpötila C lähdöt V, < 2mA ma, < 600 Ω käyttölämpötila-alue C I ip54 (lähetinosa) ruuveilla seinälle TUNA tuulennopeuslähetin TUULIANTURI UV7-ultraäänituulianturi on suunniteltu tuulen suunnan ja nopeuden mittaamiseen LVI-järjestelmissä. Anturi on kestävä ja vakaa. m/s 24 Vdc/ac mittausalue, tuulen suunta mittausalue, tuulen nopeus m/s tai m/s tarkkuus, tuulen suunta ±1 tarkkuus, tuulen nopeus ±0.1 m/s lähdöt 3 x Vdc RS232 NMEA0183 käyttölämpötila-alue C ip67 UV tuulianturi UV7-B tuulianturin kiinnike Ø50 mm mastoon UV7-VV tuulianturin lähetinmoduli TUULIANTURI UV7-tuulianturi on suunniteltu tuulen suunnan ja nopeuden mittaamiseen LVI-järjestelmissä. m/s, 24 Vac/dc mittausalue, tuulen suunta < mittausalue, tuulen nopeus m/s lähtö Vdc käyttölämpötila-alue C ip65 VS tuulennopeus-/tuulensuunta-anturi VH tuulennopeusanturi VR tuulensuunta-anturi PRODUAL l 18 l tuoteluettelo

19 SADEANTURI SA 10 on suunniteltu LVI-automaation tarpeisiin mittaamaan ja ilmaisemaan sadetta. 24 Vac/dc, <5 VA mittausalue heikko sade n. 1 V, 0,5 mm/h kohtalainen sade n. 2 3 V rankka sade n V lähdöt 0 10 V, < 2 ma, rele NO 60 Vdc, 0,1 A käyttölämpötila-alue C I ip54 sangalla mastoputkeen (ø mm) tai ruuveilla seinälle (reikäväli 68 mm) 4 SA sadeanturi 5 SÄHKÖTEHON OHJAUS Binäärinen askelkytkin BAK 64 soveltuu sähköpattereiden tehon ohjaukseen. Se voidaan liittää kaikkiin säätöjärjestelmiin, joista saadaan V:n ohjausviesti. Apureleiksi sopivat AR 1 tai RY 1 -releet. Kytkettävien vastusten tehon on kasvettava binäärisesti esim. 1, 2, 4, 8, 16, 32 kw. 24 Vac, 3 VA tulo Vdc tai V, valittavissa lähdöt 1-6 < 40 Vdc 100 ma, sopii AR 1 ja RY 1 -releille portaiden välinen viive aseteltava, 0,7 60 s I ip20, 11-napainen relekotelo BAK askelkytkin AR apurele, sulkeutuva kosketin 230 Vac, 10 A RY apurele, vaihtokosketin 230 Vac, 10 A PRODUAL l 19 l tuoteluettelo

20 SÄHKÖTEHON OHJAUS V -viestillä voi STS 4:n avulla ohjata sähkötehoa portaattomasti yhdellä aikasuhteellisella ja kolmella samantehoisella kontaktoriportaalla. 24 Vac, 1 VA tulo Vdc < 1 ma lähtö 1 puolijohdereleelle 15 Vdc < 50 ma, aikasuhteellinen lähdöt 2-4 apureleille 40 Vdc < 100 ma, sopii AR 1 ja RY 1 -releille portaiden lkm valittavissa, 1-4 IP20, 11-napainen relekotelo STS 4 PR 50/440 RY STS sähkötehonsäädin PR 50/ puolijohderele Vac, < 25 A, ohjausjännite 8 32 Vdc PR 10/ puolijohderele Vac, < 10 A, ohjausjännite 3 32 Vdc PRMK puolijohdereleen ohjausviestin muuntaja, Vac -> Vdc AR apurele, sulkeutuva kosketin 230 Vac, 10 A RY apurele, vaihtokosketin 230 Vac, 10 A PJR puolijohderele, ohjaus 24 Vac/dc, lähtö 230 Vac < 4 A, IP20, 35 mm DIN-kiskoon SÄHKÖTEHON OHJAUS V -viestillä voidaan STS 1:n avulla ohjata sähkötehoa portaattomasti. Ohjaus tehdään aikasuhteellisesti. 24 Vac, 1 VA tulo Vdc < 1 ma lähtö 230 Vac < 4 A, aikasuhteellinen (jakson pituus n. 20 s) IP20, 35 mm DIN-kiskoon mitat 22 x 77 x 51 mm STS aikasuhteellinen tehonohjain, lähtö 230 Vac < 4 A LÄMPÖTILASÄÄTIMET HLS 16 on 1-portainen lämpötilasäädin huonekohtaista säätöä varten. Sekä lämmitystä että jäähdytystä ohjataan samalla termomoottorilla vaihtamalla säätimen toimisuunta ulkoisen Z1- liittimeen kytketyn koskettimen avulla (kesä-/talvikäyttö). huonesäädin C 24 Vac, 2 VA asetusarvo C, ±3 C mittausvirhe ±0,5 C lähdöt A1 (NC) ja A2 (NO) 24 Vac < 1 A termomoottori käyttölämpötila-alue C ruuveilla seinäpintaan tai upporasian päälle (reikäväli 60 mm) I ip20 HLS huonelämpötilasäädin lattialämmitykselle ja jäähdytykselle HLS 16-N näytöllinen PRODUAL l 20 l tuoteluettelo

21 LÄMPÖTILASÄÄTIMET HLS 21 on 2-portainen lämpötilasäädin huonekohtaista säätöä varten. Sekä lämmitykselle että jäähdytykselle on yksi termomoottoreita ohjaava porras. huonesäädin C 24 Vac, 2 VA asetusarvo C, ±3 C lähtö A1, jäähdytys 24 Vac < 1 A termomoottori lähtö A2, lämmitys 24 Vac < 1 A termomoottori käyttölämpötila-alue C ruuveilla seinäpintaan tai upporasian päälle (reikäväli 60 mm) I ip20 HLS lämpötilamittaus sisäisellä anturilla HLS 21-N näytöllinen HLS 21-EXT liitin ulkoiselle NTC 10 -anturille HLS 21-N-EXT näytöllinen, liitin ulkoiselle NTC 10 -anturille 6 LÄMPÖTILASÄÄTIMET HLS 33 on 2- tai 3-portainen lämpötilasäädin huonekohtaista säätöä varten. Lämmitykselle on yksi, jäähdytykselle yksi tai kaksi porrasta. huonesäädin C 24 Vac, 2 VA asetusarvo C, ±3 C lähtö Y1, jäähdytys V / V < 2 ma lähtö Y2, lämmitys V / V < 2 ma lähtö A1, jäähdytys 24 Vac < 1 A, 3-piste- tai termomoottori lähtö A2, lämmitys 24 Vac < 1 A, 3-piste- tai termomoottori käyttölämpötila-alue C ruuveilla seinäpintaan tai upporasian päälle (reikäväli 60 mm) I ip20 HLS lämpötilamittaus sisäisellä anturilla HLS 33-N näytöllinen HLS 33-EXT liitin ulkoiselle NTC 10 -anturille HLS 33-N-EXT näytöllinen TH termomoottoriohjain Ulkoinen lämpötila-anturi NTC 10, esim. TEKHA NTC 10. PRODUAL l 21 l tuoteluettelo

22 LÄMPÖTILASÄÄTIMET HLS 34 on huonelämpötilasäädin, joka voidaan liittää RS-485-liitännän kautta mihin tahansa Modbus RTU -protokollaa käyttävään järjestelmään. Näytön ja näppäimistön avulla käyttäjä voi muuttaa asetusarvoa ja puhaltimen pyörimisnopeuden ohjausta. Säädin voidaan käyttöönottaa joko omalla näppäimistöllä tai HLS 34-SER -työkalulla, johon käyttöönottaja voi tallentaa tekemiään valmiita asetuksia. HLS 34:ään voidaan liittää esim. läsnäoloanturi tai CO 2 -anturi. huonesäädin C 6 24 Vac/dc, < 1 VA HUOM! tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus asetusarvo aseteltavissa näppäimistöltä tai väylän kautta lähtö Y1, jäähdytys V / V < 2 ma lähtö Y2, lämmitys V / V < 2 ma lähtö A1, jäähdytys 24 Vac < 1 A, 3-piste tai termomoottori lähtö A2, lämmitys 24 Vac < 1 A, 3-piste tai termomoottori käyttölämpötila-alue C ruuveilla seinäpintaan tai upporasian päälle ip20 HLS huonelämpötilasäädin modbus-väylään, sisältää näytön, 4 painiketta HLS 34-2B kuten HLS 34, painikkeet: + ja - HLS 34-3B kuten HLS 34, painikkeet: +, - ja läsnäolo HLS 34-SER käyttöönottotyökalu HLS 34:lle TH termomoottoriohjain FCRY portainen puhallinkonvektorirele, V ohjaus Voidaan liittää ulkoinen lämpötila-anturi NTC 10, esim. TEKHA NTC 10. LÄMPÖTILASÄÄTIMET HLS 35 säädin on suunniteltu erityisesti huonekohtaiseen lattialämmityksen/- jäähdytyksen säätöön. Säätimen avulla on mahdollista hyödyntää lattiajäähdytystä sellaisissa rakennuksissa, joissa kesäisin on tarjolla lämmitysveden tilalla jäähdytysvettä. HLS 35 voidaan liittää RS-485-liitännän kautta mihin tahansa Modbus RTU -protokollaa käyttävään järjestelmään. 24 Vac/dc, < 1 VA HUOM! T tasajännitesyötöllä toimivat vain 0 10 V -lähtö tulo, lattia C tulo, kesä/talvi lähtö, säätöventtiili ja Modbus 1 x NTC 10 lämpötila 1 x digitaalitulo 1 x Vdc lähtö, 3-piste-/termomoottori 24 Vac, 1 A max., triac-ohjaus käyttölämpötila-alue C I ip20 ruuveilla seinäpintaan tai upporasian päälle (reikäväli 60 mm) lattialämmityssäädin C HLS huonelämpötilasäädin lattialämmityksen säätöön TEL NTC lattia-anturi 3 m:n kaapelilla PRODUAL l 22 l tuoteluettelo

23 LÄMPÖTILASÄÄTIMET HLS 44 on monipuolinen huonekohtaiseen lämpötila- ja ilmamääräsäätöön tarkoitettu säädin, joka voidaan liittää Modbus RS-485 liitännän kautta mihin tahansa Modbus RTU -protokollaa käyttävään järjestelmään. Väylä on galvaanisesti erotettu säätimen muusta elektroniikasta. huonesäädin C 24 Vac/dc, < 1 VA HUOM! tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus asetusarvo aseteltavissa näppäimistöltä tai väylän kautta lähtö Y1, IMS V < 2 ma lähtö Y2, puhallin V < 2 ma lähtö Y3, jäähdytys 0 10 V / V < 2 ma lähtö Y4, lämmitys 0 10 V / V < 2 ma lähtö A1, jäähdytys 24 Vac < 1 A, termomoottori lähtö A2, lämmitys 24 Vac < 1 A, termomoottori käyttölämpötila-alue C ruuveilla seinäpintaan tai upporasian päälle IP20 6 HLS huonelämpötilasäädin Modbus FCRY V / 3-nopeus releyksikkö puhallinkonvektorin puhaltimen ohjaukseen HLS 44-SER käyttöönottotyökalu HLS 44:lle LÄMPÖTILASÄÄTIMET HLS 44-V on monipuolinen huonekohtaiseen lämpötila- ja ilmamääräsäätöön sekä valaistuksen ohjaukseen tarkoitettu säädin, joka voidaan liittää Modbus RS-485-liitännän kautta mihin tahansa Modbus RTU -protokollaa käyttävään järjestelmään. Väylä on galvaanisesti erotettu säätimen muusta elektroniikasta. huonesäädin C 24 Vac/dc, < 1 VA HUOM! T tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus asetusarvo aseteltavissa näppäimistöltä tai väylän kautta lähtö Y1, IMS V < 2 ma lähtö Y2, puhallin V < 2 ma lähtö A1, jäähdytys 24 Vac < 1 A, termomoottori lähtö A2, lämmitys 24 Vac < 1 A, termomoottori lähtö B1, on/off tehostuspelti 24 Vac < 0,5 A lähtö B2, valaistus 24 Vac < 0,5 A käyttölämpötila-alue C ruuveilla seinäpintaan tai upporasian päälle I ip20 HLS 44-V huonelämpötilasäädin valaistuksen ohjaukseen Modbus FCRY V / 3-nopeus releyksikkö puhallinkonvektorin puhaltimen ohjaukseen RYVA valaistuksen ohjausrele 230 V 16 A HLS 44-SER käyttöönottotyökalu HLS 44:lle PRODUAL l 23 l tuoteluettelo

24 LÄMPÖTILASÄÄTIMET HLS 45 on monipuolinen huonekohtaiseen lämpötila- ja ilmamääräsäätöön tarkoitettu säädin. HLS 45 soveltuu erityisesti 2-putkikonvektorikäyttöön sekä lattialämmitys- ja lattiajäähdytyssovelluksiin. Säätimessä on galvaanisesti erotettu RS-485-liitäntä Modbus RTU -kommunikointia varten. huonesäädin C 24 Vac/dc, < 1 VA HUOM! tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus. asetusarvo aseteltavissa näppäimistöltä tai väylän kautta lähdöt V < 2 ma IMS:lle V < 2 ma puhaltimelle 0 10 V < 2 ma lämmitys/jäädytysventtiilin ohjaukseen 2 x 24 Vac < 1 A termomoottoreille tai 3-pistetoimilaitteelle käyttölämpötila-alue 0 50 C ruuveilla seinäpintaan tai upporasian päälle ip20, ABS-muovia 6 HLS huonesäädin Modbus-liitynnällä FCRY V / 3-nopeusreleyksikkö puhallinkonvektorin puhaltimen ohjaukseen HLS 45-SER käyttöönottotyökalu HLS 45:lle LÄMPÖTILASÄÄTIMET PDS 2 on lämpötilasäädin ilmanvaihtokonekäyttöön sekä lämpimän käyttöveden ja lämmityksen sovelluksiin. Lämpötila-antureiksi soveltuvat Pt1000-anturit. Termomoottorit voivat olla joko V tai 3-pisteohjattuja. Säädin otetaan käyttöön ja sen tilaa voidaan seurata näytön ja näppäimistön avulla Säätimessä on RS-485- liitäntä Modbus RTU -kommunikointia varten. C tulot lähdöt mitat 24 Vac/dc, < 2 VA 3 x Pt1000 tai 2 x Pt x potentiometri 1 x V / digitaalinen 3 tai 4 x Vdc, 2 ma 4 x 24 Vac 1 A triac-ohjaus ip20, DIN-kisko ja aukko 53 x 90 x 58 mm PDS säädin TEAT PT vesianturi AT anturitasku TEHR PT huoneanturi IP20 TEK PT kanava-anturi IP54 TENA PT käyttövesianturi IP54 TEP PT pinta-anturi TEU PT ulkoanturi IP54 TEHR PT 1000-P/PDS huoneanturi + asetusarvo PDS 2:lle IP20 PRODUAL l 24 l tuoteluettelo

25 YLEISSÄÄTIMET HS 2.2 on yleissäädin, joka soveltuu mm. paineen, paineeron, lämpötilan tai kosteuden säätöön. Säätimen näyttö on skaalattavissa mittauksen mukaan. C, % rh, Pa, bar, CO, CO 2, m/s, lux Huom! tulot lähdöt 24 Vac/dc, <1 VA DC-jännitteellä toimivat vain V lähdöt 1 x 0 10 V, 10 kω 1 x DI (potentiaalivapaa kosketin) 1 x 0 10 Vdc, 2 ma 1 x 0/10 Vdc 1 x 24 Vac, 1 A triac-ohjaus, 3-piste- tai termomoottorille IP20 ruuveilla seinäpintaan tai upporasian päälle (reikäväli 60 mm) HS yleissäädin, huonekoteloitu YLEISSÄÄTIMET PDS 2.2 yleissäädintä voidaan käyttää esimerkiksi paineen, kosteuden tai lämpötilan säätöön. Säätimen toimilaitteiksi soveltuvat V -ohjatut toimilaitteet ja 3-piste- tai termomoottorit. Säädin otetaan käyttöön ja sen tilaa voidaan seurata näytön ja näppäimistön avulla Säätimessä on RS-485- liitäntä Modbus RTU -kommunikointia varten. C, % rh, Pa, bar, CO, CO 2, m/s, lux 7 tulot lähdöt mitat 24 Vac/dc, ( V) < 2 VA V mittaus V ulkoinen asetusarvo 1 x Vdc, 2 ma 2 x 24 Vac < 1 A, termomoottoreille tai 3-pistetoimilaitteelle 1 x 10 Vdc, 2 ma, apujännite ulkoista potentiometriä varten IP20, DIN-kisko ja aukko 53 x 90 x 58 mm PDS yleissäädin PRODUAL l 25 l tuoteluettelo

26 PRODUAL l 26 l tuoteluettelo

27 VESIVERKOSTON LÄMMITYS/ JÄÄHDYTYS TEAT-anturit on suunniteltu vesiverkoston lämpötilamittauksiin. Anturi asennetaan aina suojataskuun. C R ½ (Produal-suojatasku) mittausalue C aikavakio n. 5 s IP54, mittayhde tai kaapeli alaspäin kaapeliläpivienti M16 paineluokka PN16 (Produal-suojatasku) materiaalit PBT, PC, PA, haponkestävä teräs upotussyvyys 80 mm muita upotussyvyyksiä myös saatavilla esimerkiksi 300 mm (esim. TEAT PT ) TEAT PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEAT PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell, Danfoss yhteensopiva) TEAT NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC yhteensopiva) TEAT NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson yhteensopiva) TEAT NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend yhteensopiva) TEAT NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell yhteensopiva) TEAT NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover yhteensopiva) TEAT NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel yhteensopiva) TEAT NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell yhteensopiva) TEAT NI 1000-LG Ω / 0 C, tarkkuus ±0,4 C / 0 C (Siemens yhteensopiva) TEAT NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter yhteensopiva) TEAT KP J070 LM335Z, 10 mv/k, 2,98 V / 25 C TEAT LL johdinlähetin, Vdc, lähtö 4 20 ma, tarkkuus ±0,5 C TEAT LU johdinlähetin, 24 Vac/dc, lähtö 0 10 V < 2 ma, tarkkuus ±0,5 C TE-N näyttöoptio LL- ja LU-lähettimille SUOJATASKUT AT suojatasku ruostumatonta terästä (AISI 303), Ø 8 mm x 90 mm ATM suojatasku messinkiä (Ms 362), Ø 8 mm x 90 mm ATH suojatasku haponkestävää terästä (AISI 316L), Ø 8 mm x 90 mm ATS suojatasku merivedenkestävää terästä (AISI 316Ti), Ø 8 mm x 90 mm ATH suojatasku haponkestävää terästä (AISI 316L), Ø 8 mm x 310 mm 8 PRODUAL l 27 l tuoteluettelo

28 LÄMPIMÄN KÄYTTÖVEDEN MITTAUS TENA-anturit on suunniteltu lämpimän käyttöveden lämpötilamittauksiin. C R ½ mittausalue C aikavakio n. 2,5 s ip54, mittayhde tai kaapeli alaspäin kaapeliläpivienti M16 paineluokka PN16 materiaalit PBT, PC, PA, ruostumaton teräs upotussyvyys 80 mm 50 mm (esim. TENA NTC 10-50) 210 mm (esim. TENA NTC ) 8 TENA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TENA PT kuten edellinen, upotussyvyys 50 mm TENA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell, Danfoss yhteensopiva) TENA PT kuten edellinen, upotussyvyys 50 mm TENA NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC yhteensopiva) TENA NTC E051 kuten edellinen, upotussyvyys 50 mm TENA NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson yhteensopiva) TENA NTC kuten edellinen, upotussyvyys 50 mm TENA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend yhteensopiva) TENA NTC kuten edellinen, upotussyvyys 50 mm TENA NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell yhteensopiva) TENA NTC 10-KB B051 kuten edellinen, upotussyvyys 50 mm TENA NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover yhteensopiva) TENA NTC 10-AN H051 kuten edellinen, upotussyvyys 50 mm TENA NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel yhteensopiva) TENA NTC 10-C M051 kuten edellinen, upotussyvyys 50 mm TENA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell yhteensopiva) TENA NTC kuten edellinen, upotussyvyys 50 mm TENA NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens yhteensopiva) TENA NI1000-LG kuten edellinen, upotussyvyys 50 mm TENA NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter yhteensopiva) TENA NI C051 kuten edellinen, upotussyvyys 50 mm TENA LL johdinlähetin, Vdc, lähtö 4 20 ma, tarkkuus ±0,5 C TENA LL kuten edellinen, upotussyvyys 50 mm TENA LU johdinlähetin, 24 Vac/dc, lähtö 0 10 V < 2 ma, tarkkuus ±0,5 C TENA LU kuten edellinen, upotussyvyys 50 mm TE-N näyttöoptio LL- ja LU -lähettimille PRODUAL l 28 l tuoteluettelo

29 JÄÄTYMISVAARA-ANTURIT TEKV-anturit on suunniteltu jäätymisvaaratermostaatin antureiksi. Ne soveltuvat myös lämpimän käyttöveden lämpötilamittauksiin. C R ¼ mittausalue C aikavakio n. 2,5 s IP54, mittayhde tai kaapeli alaspäin kaapeliläpivienti M16 materiaalit PBT, PC, PA, haponkestävä teräs liitin messinki upotussyvyys < 200 mm (saatavana myös < 400 mm) TEKV PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEKV PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell, Danfoss yhteensopiva) TEKV NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC yhteensopiva) TEKV NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson yhteensopiva) TEKV NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend yhteensopiva) TEKV NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell yhteensopiva) TEKV NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover yhteensopiva) TEKV NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel yhteensopiva) TEKV NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell yhteensopiva) TEKV NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens yhteensopiva) TEKV NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter yhteensopiva) TEKV LL johdinlähetin, Vdc, lähtö 4 20 ma, tarkkuus ±0,5 C TEKV LU johdinlähetin, 24 Vac/dc, lähtö 0 10 V < 2 ma, tarkkuus ±0,5 C TE-N näyttöoptio LL- ja LU lähettimille 8 JÄÄTYMISVAARA-ANTURIT TEV-anturit on suunniteltu jäätymisvaaratermostaatin antureiksi. Ne soveltuvat myös lämpimän käyttöveden lämpötilamittauksiin. C R ¼ mittausalue C aikavakio n.2,5 s kaapeli 2 m LIYY 2x0,14 materiaalit haponkestävä teräs liitin messinki paineluokka PN16 upotussyvyys < 200 mm (saatavana myös < 400 mm) TEV PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEV PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell, Danfoss yhteensopiva) TEV NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC yhteensopiva) TEV NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson yhteensopiva) TEV NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend yhteensopiva) TEV NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell yhteensopiva) TEV NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover yhteensopiva) TEV NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel yhteensopiva) TEV NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell yhteensopiva) TEV NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens yhteensopiva) TEV NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter yhteensopiva) TEV LL johdinlähetin, Vdc, lähtö 4 20 ma, tarkkuus ±0,5 C TEV LU johdinlähetin, 24 Vac/dc, lähtö 0 10 V < 2 ma, tarkkuus ±0,5 C

30 VESIVERKOSTON PINTA-ANTURIT TEP-anturit on suunniteltu lämmitys- ja jäähdytysverkostojen lämpötilamittauksiin. Anturi asennetaan putken pinnalle. C letkunkiristimellä putken (< 90 mm) pinnalle mittausalue C aikavakio n.5 s IP54, mittayhde tai kaapeli alaspäin kaapeliläpivienti M16 materiaalit PBT, PC, PA, sinkkivalu 8 TEP PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEP PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell, Danfoss yhteensopiva) TEP NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC yhteensopiva) TEP NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson yhteensopiva) TEP NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend yhteensopiva) TEP NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell yhteensopiva) TEP NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover yhteensopiva) TEP NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel yhteensopiva) TEP NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell yhteensopiva) TEP NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens yhteensopiva) TEP NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter yhteensopiva) TEP KP J080 LM335Z, 10 mv/k, 2,98 V / 25 C TEP LL johdinlähetin, Vdc, lähtö 4 20 ma, tarkkuus ±0,5 C TEP LU johdinlähetin, 24 Vac/dc, lähtö 0 10 V < 2 ma, tarkkuus ±0,5 C TE-N näyttöoptio LL- ja LU -lähettimille VESIVERKOSTON PINTA-ANTURIT TEPK-anturit on suunniteltu lämmitys- ja jäähdytysverkostojen lämpötilamittauksiin. Anturi asennetaan putken pinnalle. C nippusiteellä putken pinnalle (Ø mm) mittausalue C aikavakio n. 5 s materiaali sinkkivalu kaapeli 2 m LIYY 2 x 0,14 PVC-kaapeli TEPK PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEPK PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell, Danfoss yhteensopiva) TEPK NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC yhteensopiva) TEPK NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson yhteensopiva) TEPK NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend yhteensopiva) TEPK NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell yhteensopiva) TEPK NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover yhteensopiva) TEPK NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel yhteensopiva) TEPK NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell yhteensopiva) TEPK NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens yhteensopiva) TEPK NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter yhteensopiva) TEPK KP J240 LM335Z, 10 mv/k, 2,98 V / 25 C TEPK LL johdinlähetin, Vdc, lähtö 4 20 ma, tarkkuus ±0,5 C TEPK LU johdinlähetin, 24 Vac/dc, lähtö 0 10 V < 2 ma, tarkkuus ±0,5 C PRODUAL l 30 l tuoteluettelo

31 KANAVA-ANTURIT TEK-lämpötila-anturit on suunniteltu ilmastointikanavien lämpötilamittauksiin. C laipalla, asennussyvyys säädettävissä < 200 mm mittausalue C IP54, mittayhde tai kaapeli alaspäin kaapeliläpivienti M16 materiaalit PBT, PC, PA, ruostumaton teräs TEK PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEK PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell, Danfoss yhteensopiva) TEK NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC yhteensopiva) TEK NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson yhteensopiva) TEK NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend yhteensopiva) TEK NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell yhteensopiva) TEK NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover yhteensopiva) TEK NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel yhteensopiva) TEK NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell yhteensopiva) TEK NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens yhteensopiva) TEK NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter yhteensopiva) TEK KP J040 LM335Z, 10 mv/k, 2,98 V / 25 C TEK LL johdinlähetin, Vdc, lähtö 4 20 ma, tarkkuus ±0,5 C TEK LU johdinlähetin, 24 Vac/dc, lähtö 0 10 V < 2 ma, tarkkuus ±0,5 C TE-N näyttöoptio LL- ja LU -lähettimille 8 KANAVA-ANTURIT TEKHA-lämpötila-anturit on suunniteltu pienten ilmastointikanavien lämpötilamittauksiin. C laipalla, asennussyvyys säädettävissä < 100 mm mittausalue C IP65 putki 6 x 100 mm, haponkestävä teräs kaapeli 2 m (LIYY 2 x 0,14) PVC-kaapeli, muut pituudet tilauksesta TEKHA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEKHA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell, Danfoss yhteensopiva) TEKHA NTC E Ω / 25 C, tarkkuus ±0,3 C / 0 C (TAC yhteensopiva) TEKHA NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson yhteensopiva) TEKHA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend yhteensopiva) TEKHA NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover yhteensopiva) TEKHA NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel yhteensopiva) TEKHA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell yhteensopiva) TEKHA NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens yhteensopiva) TEKHA NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter yhteensopiva) TEKHA KP J290 LM335Z, 10 mv/k, 2,98 V / 25 C PRODUAL l 31 l tuoteluettelo

32 KANAVA-ANTURIT TEKA-anturit on suunniteltu ilmastointikanavien lämpötilamittauksiin. Mekaanisen rakenteen ansiosta anturi mittaa tarkasti kanavan keskilämpötilaa. C laipalla ja vetojousilla mittausalue C pituus 3 m IP54, mittayhde tai kaapeli alaspäin kaapeliläpivienti M16 materiaalit PBT, PC, PA, ruostumaton teräs 8 TEKA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEKA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell, Danfoss yhteensopiva) TEKA NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC yhteensopiva) TEKA NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson yhteensopiva) TEKA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend yhteensopiva) TEKA NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell yhteensopiva) TEKA NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover yhteensopiva) TEKA NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel yhteensopiva) TEKA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell yhteensopiva) TEKA NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens yhteensopiva) TEKA NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter yhteensopiva) TEKA LL johdinlähetin, Vdc, lähtö 4 20 ma, tarkkuus ±0,5 C TEKA LU johdinlähetin, 24 Vac/dc, lähtö 0 10 V < 2 ma, tarkkuus ±0,5 C TE-N näyttöoptio LL- ja LU -lähettimille PRODUAL l 32 l tuoteluettelo

33 KANAVA-ANTURIT TEKA-500-anturit on suunniteltu ilmastointikanavien lämpötilamittauksiin. Tarkka mittaustulos saadaan neljän mittauspisteen keskiarvona. C laipalla mittausalue C pituus 500 mm IP54, mittayhde tai kaapeli alaspäin kaapeliläpivienti M16 materiaalit PBT, PC, PA, ruostumaton teräs TEKA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEKA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell, Danfoss yhteensopiva) TEKA NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC yhteensopiva) TEKA NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson yhteensopiva) TEKA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend yhteensopiva) TEKA NTC 10-KB B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell yhteensopiva) TEKA NTC 10-AN H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover yhteensopiva) TEKA NTC 10-C M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel yhteensopiva) TEKA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell yhteensopiva) TEKA NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens yhteensopiva) TEKA NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter yhteensopiva) TEKA LL johdinlähetin, Vdc, lähtö 4 20 ma, tarkkuus ±0,5 C TEKA LU johdinlähetin, 24 Vac/dc, lähtö 0 10 V < 2 ma, tarkkuus ±0,5 C TE-N näyttöoptio LL- ja LU -lähettimille 8 PRODUAL l 33 l tuoteluettelo
