1 Luotettavat rakennusautomaatiomittaukset Tuoteluettelo 2017

2 Luotettavat rakennusautomaatiomittaukset Juhlimme 30-vuotista korkealaatuista rakennusautomaation mittausta ja säätöä Katsahdetaan hetki menneeseen ja juhlistetaan 30-vuotista historiaamme, joka on täynnä teknistä kehitystä, toiminnallista ja maantieteellistä laajentumista, tosielämän ongelmanratkaisua ja tiivistä vuorovaikutusta asiakkaiden kanssa. Olemme iloisia siitä, että olemme saaneet kokea liiketoimintaympäristön sekä rakennusten loppukäyttäjien ja omistajien vaatimusten kehityksen yhdessä asiakkaidemme kanssa. Suunnatessamme kohti seuraavaa kolmeakymmentä vuotta uusien teknologioiden ja sovellusten digitaalisella aikakaudella, jatkamme mittauksen ja säädön tulevaisuuden kehittämistä yhteinen tavoitteemme tiukasti mielessämme: pystyä toteuttamaan erinomaisia rakennusautomaatioprojekteja ja -palveluja kaikissa rakennusautomaation elinkaaren vaiheissa ja kaikilla sen tasoilla. Haluamme kiittää kaikkia asiakkaitamme ja kumppaneitamme yhteistyöstä sekä tähänastisesta innostavasta taipaleesta jatketaan toimintaa yhdessä kohti tulevaisuutta, joustavasti ja ammattitaidolla. Juuremme ovat syvällä SUOMESSA JA POHJOISMAISSA, joiden vuodenajat ja muuttuvat olosuhteet ovat hyvä testiympäristö korkealaatuisille tuotteille. Aloitimme lämpötilamittauksesta ja jäätymisvaaratermostaateista VUONNA Heti alkuvaiheessa fokusoimme LVISmittauksiin, joihon olemme keskittyneet siitä lähtien. 90-luvun puolivälissä menimme KANSAINVÄLISILLE MARKKINOILLE. Siitä lähtien olemme laajentaneet toimintaamme uusiin maihin ja hankkineet jakelukumppaneita kattamaan Eurooppaa, Lähi-Itää ja muita alueita. Vuonna 2002 toimme markkinoille suunnittelultaan ja asennettavuudeltaan alalla ainutlaatuiset tuotteet ja lanseerasimme ns. PRODUAL DESIGN AJATTELUN. Julkistimme myös huonesäädin tuoteperheen. Vakaa liiketoiminnan kasvu sekä uuden PÄÄKONTTORIN JA TEHTAAN RAKENTAMINEN Kotkaan. Tiloja on laajennettu ja toimimme edelleen samalla paikalla. Olemme läpi vuosien työskennelleet yhdessä asiakkaidemme kanssa KEHITÄÄKSEMME RATKAISUJA heidän tarpeisiinsa. Näin kehitimme esimerkiksi langattomat, Modbus- ja ilmanlaatulähettimet sekä uudet säätimet. Kehitimme 90-luvulla lukuisia uusia tuotteita kattamaan laajasti LVIS-MITTAUSTEN ERI OSA-ALUEET. Toimme markkinoille myös uusia älykkäämpiä mittalaitteita. Yrityskulttuurimme on olla NOPEA, KETTERÄ JA JOUSTAVA KUMPPANI. Kehittämme tuotteitamme palvelemaan koko kiinteistöautomaation elinkaarta. Työskentelemme jatkossakin periksiantamattomasti yhdessä asiakkaidemme kanssa ja kehitämme ratkaisuja heidä tulevaisuuden tarpeisiinsa missä he ikinä toimivat. Vuosien kuluessa valikoimamme on laajentunut mittauksen ja säädön ONE-STOP-SHOP TARJONNAKSI. Ytimessä ovat kehittyvät automaatiosovellukset, asennuksen helppous, nopeat ja tehokkaat projektit, sekä energiatehokkuus ja käyttömukavuus.

3 SISÄLLYSLUETTELO Produal - mukanasi totetuttamassa...4 one-stop-shop...6 uudet tuotteet...8 SÄÄTIMET huonesäätimet säädinyksiköt...25 MITTALÄHETTIMET paine-erolähettimet ilmalle...32 ilmamäärälähettimet...33 ilmamäärämittayhteet ilmanvirtauslähettimet...35 kosteuslähettimet hiilidioksidilähettimet...39 ilmanlaatulähettimet...42 vesiverkoston lämmitys-/jäähdytysanturit...58 lämpimän käyttöveden anturit...59 jäätymisvaara-anturit...60 pinta-anturit...62 kanava-anturit...64 savukaasuanturit...67 kaapelianturit...68 jäätymisvaaratermostaatit...77 kondensaatiovalvonta...79 vesivuotovalvonta...80 lämpömittarit muuntimet...89 sähkötehon ohjaus...92 releet...93 muuntajat...95 ajastimet ja kytkimet...98 hiilimonoksidilähettimet...44 valoisuuslähettimet paine-erolähettimet vedelle...46 painelähettimet vedelle...46 tuulianturit...47 sadeanturi...48 savuilmaisimet...49 LANGATTOMAT LÄHETTIMET...50 LÄMPÖTILAN MITTAUS kaapelianturit lattiaan...69 kaapelianturit maahan...70 huonelämpötila-anturit ulkolämpötila-anturit...74 teollisuustila-anturit...75 lämpötilalähettimet...76 lämpötila-anturisimulaattori...76 paine-erokytkimet...82 suodatinvahdit...83 läsnäoloilmaisimet...83 MUUNTIMET JA APULAITTEET painikkeet...99 I/O-moduulit...99 kotelot merkkivalot TUOTEVALINTAOPPAAT ilmanvirtaustuotteiden valintaopas anturien ja mittalähettimien valintaopas huoneyksiköt...30 ERIKOISMITTAUKSET JA ILMAISIMET TOIMILAITTEET JA PIENVENTTIILIT magneettiventtiilit...85 lämpötoimilaitteet...86 säätöventtiilit...88 säätimien valintaopas vastusarvotaulukko TYÖKALUT HELPPOON JA NOPEAAN KÄYTTÖÖNOTTOON ML-SER muut hyödylliset käyttöönottotyökalut INDEKSI Pidätämme oikeuden tässä luettelossa mainittujen tietojen muutoksiin ennalta ilmoittamatta. PRODUAL 3 TUOTELUETTELO

4 PRODUAL mukanasi toteuttamassa rakennusautomaatioprojekteja ja palveluita tehokkaasti Kiinteistöautomaation mittaus- ja säätölaitteiden one-stop-shop -kumppanina olemme mukanasi toteuttamassa rakennusautomaatioprojekteja ja palveluita tehokkaasti. Luotettavat, tarkat ja monipuoliset mittaukset ovat modernin, jatkuvasti kehittyvän kiinteistöautomaation perusta. Laaja tuoteportfoliomme kattaa yli tuhat tuotetta muodostaen täydellisen mittaustuotevalikoiman erilaisiin tarpeisiin huoneista, kanavista ja rakenteista ulkotiloihin sekä lämpötilasta, paineesta, ilmanvirtauksesta ja ilmanlaadusta kosteuteen kaapeleilla tai langattomasti. Monipuoliset huonesäätimet täydentävät valikoimaamme ja mahdollistavat älykkäät ohjausratkaisut kaiken tyyppisiin kiinteistöautomaatiosovelluksiin, kattaen niin analogiset kuin väyläsovelluksetkin. Kaikilla valmistamillamme tuotteilla on 5 vuoden takuu ja laatujärjestelmämme on ISO-sertifioitu. Tarkat, monipuoliset ja helposti asennettavat tuotteemme, mittausten ja ohjauksen 30-vuotinen asiantuntemus sekä tehokas palvelu varmistavat asiakkaillemme toimituskyvyn, tuen ja luotettavuuden. Tällä saavutetaan kustannustehokkuutta ja ajansäästöä koko rakennusautomaation elinkaaren aikana, sekä käyttömukavuutta, energiatehokkuutta ja optimaalinen pääoman tuotto kiinteistön omistajille ja käyttäjille. Measure be sure. ENERGIA- TEHOKKUUS KÄYTTÖ- MUKAVUUS KUSTANNUS- TEHOKKUUS ROI LAAJA TUOTE- VALIKOIMA One-stop-shop, Helppous & yhteensopivuus, Monitoimisuus SUUNNITTELU TYÖSKENTELEMME KANSSANNE AUTTAAKSEMME RAKENNUS toimiviksi todettujen RAU-ratkaisujen tehokkaassa suunnittelussa erinomaisten rakennusautomaatioprojektien ja -palvelujen tuottamisessa korkealaatuisten OEM-ratkaisujen tehokkaassa suunnittelussa ja valmistuksessa AJANSÄÄSTÖ AMMATTI- TAITOINEN PAIKALLINEN PALVELU Toimituskyky, Tuki, Luotettavuus YLLÄPITO VANKKA RAKENNUSAUTOMAATION MITTAUSTEN JA SÄÄDÖN ASIANTUNTEMUS asiantuntijaa vuotta kansainvälistä asiakasta rakennusta VAHVA TAHTO ASIAKASTYYTYVÄISYYTEEN Yhteistyö Katse tulevaisuuteen Joustavuus ja huomaavaisuus Ammattitaito ja korkeat standardit Kuulumme myös Bemsiq-yritysryhmittymään ( joka toimii monipuolisten rakennusautomaatio- ja energianhallintaratkaisujen parissa. PRODUAL 4 TUOTELUETTELO

5 71 Nyhavn Hotel, Kööpenhamina - Produalin huonesäätimet, anturit ja mittalähettimet ovat osa tehokasta huoneilmaston hallintaa hienostuneessa ja viehättävässä, keskeisesti idyllisellä Nyhavnin satama-alueella sijaitsevassa neljän tähden hotellissa, jossa on 130 kauniisti, vuonna 1804 rakennettuun varastorakennukseen remontoitua huonetta.

6 Mittaus- ja säätötuotteiden one-stop-shop -kumppani Kehitämme tuotevalikoimaamme aktiivisesti pysyäksemme jatkuvasti kehittyvien rakennusautomaatiovaatimusten edellä sekä toimiaksemme kaikille asiakkaillemme mittaus- ja säätötuotteiden one-stop-shop -kumppanina nyt ja tulevaisuudessa. Haluamme myös tukea asiakkaitamme uusien, digitalisaation, IoT:n ja dataanalysoinnin suomien mahdollisuuksien hyödyntämisessä. Pyrkimyksemme on että asiakas löytää aina sopivan tuotekokonaisuuden tiettyyn rakennusautomaatiosovellukseensa oli sitten kyseessä uudisrakennus tai saneerauskohde, perinteinen LVI-sovellus tai jotain täysin uutta. Tämänhetkinen tuotevalikoimamme on esitetty alla olevassa kuvassa. ILMA Lämpötila, Paine, Ilmanlaatu, Ilmavirtaus, Ilmamäärä, Kosteus NESTEET Lämpötila, Paine, Kondensaatio, Vuoto, Jäätyminen, Vesi, Glygoli VALOISUUS JA SÄÄ Valon voimakkuus, Valoisuus, Sade, Tuulen suunta ja nopeus LÄSNÄOLO Liike, Läsnäolo MUUT Pulssilaskuri, Kaasun lämpötila, Savu MISSÄ Ilmanvaihtokanava, putket Rakenteet Huone Ulkotila MITEN Langaton / Kaapeli Modbus BACnet Analoginen SOVELLUKSET Lämmitys & jäähdytys Ilmanvaihto ja viihtyvyys Energiatehokkuus Riskienhallinta (vesivuoto, jäätyminen, savu) Muut Säädä / Ohjaa Säätimet, Mittalähettimet Rakenna Käyttöönottotyökalut Järjestelmäkomponentit Toteuta Toimilaitteet Venttiilit Mittaa Mittalähettimet, Anturit, Termostaatit, Mittarit, Kytkimet Luotettavat rakennusautomaatiomittaukset 5 vuoden takuu Asiakkaamme tarvitsevat muutakin kuin laadukkaita tuotteita he tarvitsevat toimituskyvyn, tuen ja luotettavuuden. Olemme kehittäneet tehokkaan ja luotettavan palvelumme tukemaan ja auttamaan asiakkaitamme kaikissa rakennusautomaation elinkaaren vaiheissa. Takaamme nopeat ja joustavat toimitukset ja tarjoamme neuvontaa tuotevalintoihin, käyttöönottoon ja ongelmanratkaisuun sekä koulutusta tuotteiden maksimaalisen suoritustehon hyödyntämiseksi. Tuotemukautusta tarjotaan erityistarpeisiin ja esikonfigurointia laajojen asennusten nopean käyttöönoton helpottamiseksi. Verkkosivustomme tukee tehokasta palveluamme monipuolisine tuote- ja informaatiohakuineen, suodatuksineen, tuotevertailumahdollisuuksineen sekä ratkaisukuvauksineen. Neuvonta- ja tukipalvelu auttamiseen Mukautuspalvelu erikoistarpeisiin Ammattitaitoinen paikallinen palvelu = toimituskyky, tuki ja luottamus SUUNNITTELU Online - palvelut kaikkialla YLLÄPITO TOTEUTUS Toimituspalvelu varmuuteen Koulutuspalvelu osaamiseen Online4You tavoitettavuuteen Rakennusautomaation elinkaari Tässä tuoteluettelossa on esitetty vain tuotteittemme tärkeimmät ominaisuudet. Kehitämme jatkuvasti tuotteitamme ja viimeisin tieto sekä hinnat ovat saatavana internetissä osoitteesta PRODUAL 6 TUOTELUETTELO

7 Photo: Otto Karikoski, Wikimedia Commons, CC BY-SA 4.0 Kehäradan asemat, Helsinki - Produalin lämpötila-, paine-ero- ja kosteusanturit/-lähettimet ovat tärkeässä roolissa energiatehokkuuden sekä matkustajien mukavuuden varmistamisessa viidellä lentokenttäradan asemalla. Esimerkiksi Aviapolis ja Lentokenttäasema ovat käytännössä viisikerroksisia maanalaisia rakennuksia, mikä asettaa korkeat vaatimukset rakennusautomaatiolle.

8 UUDET TUOTTEET UUTTA Tarpeenmukainen huoneilmaston optimointi on nyt mahdollista yhdellä laitteella, sillä uusi HLS 44 CO2 -huonelämpötilasäädin on varustettu integroidulla hiilidioksidianturilla Yksilöllinen, hiilidioksiditason mukainen huonesäätö Sivu 20 HLS 44-BAC -säädin mahdollistaa huonesäätimiemme monipuoliset ominaisuudet ja edut myös BACnet-väylätekniikalla Väylän kuormituksen minimointi COV-toiminto (enintään 5 objektia) Monipuolinen HLS 44-6W huonesäädin tukee myös 6-tieventtiileitä Säädettävät lähdöt ovat asetettavissa mille tahansa V -ohjatulle 6-tieventtiilitoimilaitteelle C230-säädinyksikkö on suunniteltu 230 VAC -syöttöjännitteelle ja siinä on monipuoliset toiminnallisuudet yhdessä helposti asennettavassa yksikössä Tarkoitettu erityisesti huonekohtaiseen lämpötila- ja ilmamääräsäätöön sekä moniin muihin huonesovelluksiin 230 VAC -toimilaiteohjauksen lisäksi yksikkö tukee 0 10 V laitteita ja voidaan liittää myös 24 VAC -antureihin Tulot tukevat monenlaisia tarpeita, kuten CO 2 - ja läsnäoloantureita Monipuoliset lähdöt mahdollistavat EC-moottorien, peltimoottorien tai toimilaitteiden ohjauksen. Laitteessa on myös relelähdöt toimilaitteille ja puhaltimille. Sivu 29 Uudessa ROU-huoneyksikössä on moderni muotoilu, kosketusnäyttö ja helppokäyttöinen käyttöliittymä edustavien kohteiden tarpeisiin Huoneyksikkö aloittaa uuden välikattosäätimien tuotelinjamme, joka on suunniteltu erityisesti modernien huonesäätösovellusten toteuttamiseksi Integroitu CO 2 -anturioptio on jo saatavana ja pian myös läsnäolo- ja kosteusanturioptiot Kosketusnäytöllä varustettu huoneyksikkö on helppo käyttää missä tahansa huoneessa ja siinä on myös näytönsäästäjä, joka voidaan aktivoida jos näytön kirkkaus koetaan häiritsevänä Suunniteltu käytettäväksi monipuolisen C2xx-säätöyksikköperheen kanssa Sivu 30 Huoneyksiköt E121, E122 ja E123 ovat nyt saatavana Produalin muotoilulla Sivu 30 Langaton I/O-moduuli RYFL-XS on kompakti laite mittaus- ja ohjaustiedon siirtoon langattomissa rakennusautomaatiosovelluksissa Kommunikointi ohjausjärjestelmän ja I/O-moduulin välillä tapahtuu FLTA-tukiaseman kautta Modbus-yhteyden avulla Sivu 55 PRODUAL 8 TUOTELUETTELO

9 Photo: Arild Vågen, Wikimedia Commons, CC BY-SA 4.0 Mall of Scandinavia, Tukholma - Skandinavian suurimmassa ostoskeskuksessa rakennusautomaatio, kattaen Produalin mittalähettimet ja anturit, on suunniteltu varmistamaan kävijöille hyvä sisäilman laatu moderniin ostosten tekoon ja viihtymiseen 250:ssä liikkeessä ja ravintolassa, valtavassa m 2 rakennuksessa. Harmony of the Seas risteilyalus Produalin mittausja säätötuotteet ovat osa ilmastoinnin ja ilmanvaihdon kokonaisratkaisua, joka takaa matkustajien mukavuuden vaativissa meriolosuhteissa maailman suurimmassa risteilyaluksessa, joka on viisi kertaa Titanicia suurempi.

10 Latvian kansalliskirjasto, Riika Produal on toimittanut lämpötilaanturit ja CO 2 -/lämpötilalähettimet erityiseen ilmastointijärjestelmään, joka on toteutettu palvelemaan tuhansia kirjaston käyttäjiä sekä säilyttämään arvokkaita materiaaleja kansallisesti ja kansainvälisesti merkittävässä kirjastorakennuksessa.

11 Kansainväliset lentokentät Produalin mittaus- ja säätötuotteet ovat käytössä monilla kansainvälisillä lentokentillä, kuten Helsinki-Vantaalla, Frankfurtissa, Heathrow ssa Lontoossa ja Arlandassa Tukholmassa.

12 ICT-talo, Turku Rakennukseen on toimitettu laaja kokonaisuus Produalin kiinteistöautomaation mittalaitteita muun muassa huonetilojen lämpötilan ja ilmanlaadun mittaukseen, läsnäolotunnistukseen sekä kosteuden, ilmanvirtauksien, vesipaineen ja ilmanpaine-erojen tarkkailuun ja säätöön. Kiinteistöautomaatio on jo vuosia palvellut käyttäjiä loistavasti, varmistaen muunneltavien tilojen toimivuuden ja tarjoten mahdollisimman hyvän työympäristön 3000 opiskelijalle sekä 700 opettajalle ja tutkijalle.

13 Keski-Suomen keskussairaala, Jyväskylä kestävästi toteutettu ilmamääräsäätösovellus (VAV), sisältäen Produalin ilmavirtaus-, paine-ero- ja lämpötilalähettimet, on vuosien mittaan varmistanut energiatehokkaan ilmanvaihdon ja terveen sisäilmaston kriittisissä olosuhteissa Suomen suurimmassa ei-yliopistollisessa sairaalassa.

14 Nykytaiteen museo Kiasma, Helsinki - Produalin mittalaitteet toimivat osana rakennusautomaatiojärjestelmää kansalaisten kohtaamispaikkana Helsingin ydinkeskustassa toimivassa museossa, jonka näyttelytilat, kahvila, kauppa, lehtikulma, seminaari-tila ja teatteri ovat palvelleet jo miljoonia kävijöitä vuosien varrella.

15 Lähde / oikeudet: Musiikkitalo / Arno Chapelle. Helsingin Musiikkitalo - Produalin mittalaitteet sulautuvat erinomaisesti upeaan arkkitehtuuriin Helsingin Musiikkitalossa, antaen korkeatasoisen, suomalaisen nykyarkkitehtuurin merkkipaaluihin kuuluvan rakennuksen esittää pääosaa.

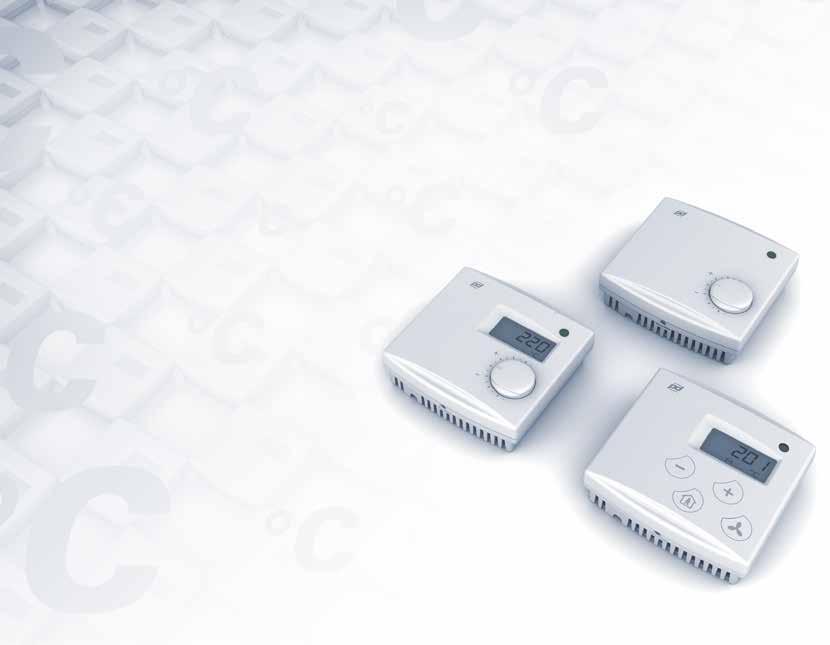

16 TURKU ICT SÄÄTIMET Monipuoliset säätimet automatisoitujen rakennusten optimaaliseen toimintaan. HLS-huonesäädinperhe on ideaalinen jäähdytyspalkkien, lämpöpatterien, puhaltimien, ilmamääräsäädön, lattialämmityksen ja valaistuksen ohjaukseen joko sisäänrakennetulla CO 2 -anturilla tai ilman. Valikoimassa on myös säätimet kolminopeuspuhaltimille ja EC-puhaltimien ohjaukseen. PDS-säädinperhe soveltuu LVI-ohjaukseen ja yksittäisten parametrien ohjaussovelluksiin. Älykkäät Modbus-pohjaiset laitteet mahdollistavat monenlaisten ja kustannustehokkaitten LVI-ohjausjärjestelmien suunnittelun. Laaja valikoima kattaa huonesäädinsovellukset toimisto- ja hotellirakennuksista aina asiakaskohtaisiin ratkaisuihin. Monipuoliset ja monitoimiset LVI-ohjauslaitteet Useita tulo- ja lähtövariaatioita Modbus-kommunikaatio Soveltuu laajaan puhallinvalikoimaan, esim. EC- ja kolminopeuspuhaltimiin

17 HUONESÄÄTIMET HLS 16 on 1-portainen lämpötilasäädin huonekohtaista säätöä varten. Sekä lämmitystä että jäähdytystä ohjataan samalla venttiilillä. Venttiilin toiminta voidaan vaihtaa vaihtamalla säätimen toimisuunta ulkoisen Z1-liittimeen kytketyn koskettimen avulla (kesä-/talvikäyttö). huonesäädin C 1 24 Vac, < 1 VA Asetusarvo C, ±3 C Tarkkuus ±0,5 C Materiaali 24 Vac, 1 A, termomoottorille (NC tai NO) IP20 ABS-muovi Lämpötila C ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) 86 x 86 x 32 mm HLS säädin lattialämmitykselle ja jäähdytykselle HLS 16-N näytöllä HUONESÄÄTIMET HLS 21 on 2-portainen lämpötilasäädin huonekohtaista säätöä varten. Säätimessä on yksi lämpötoimilaiteporras (PWM) sekä lämmitykselle että jäähdytykselle. huonesäädin C 24 Vac, < 2 VA Asetusarvo C, ±3 C Tarkkuus ±0,5 C (jäähdytys) 24 Vac, 1 A, termomoottorille (lämmitys) 24 Vac, 1 A, termomoottorille IP20 Materiaali ABS-muovi Lämpötila C ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) 86 x 86 x 32 mm HLS säädin, lämpötilamittaus sisäisellä anturilla HLS 21-EXT säädin, liitin ulkoiselle NTC 10 -lämpötila-anturille HLS 21-N näytöllä HLS 21-N-EXT säädin näytöllä, liitin ulkoiselle NTC 10 -lämpötila-anturille PRODUAL 17 TUOTELUETTELO

18 HUONESÄÄTIMET 1 HLS 33 on 2- tai 3-portainen lämpötilasäädin huonekohtaista säätöä varten. Lämmitykselle on yksi, jäähdytykselle yksi tai kaksi porrasta. Säätimen toimilaitteiksi soveltuvat V -ohjatut toimilaitteet sekä 3-piste- tai lämpötoimilaitteet (PWM). huonesäädin C 24 Vac, < 2 VA Asetusarvo C, ±3 C Tarkkuus ±0,5 C 2 x Vdc, 2 ma, lämmitykselle ja jäähdytykselle 2 x 24 Vac, 1 A, lämmitykselle ja jäähdytykselle IP20 Materiaali ABS-muovi Lämpötila C ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) 86 x 86 x 32 mm HLS säädin, lämpötilamittaus sisäisellä anturilla HLS 33-EXT säädin, liitin ulkoiselle NTC 10 -lämpötila-anturille HLS 33-N näytöllä HLS 33-N-EXT säädin näytöllä, liitin ulkoiselle NTC 10 -lämpötila-anturille TH termomoottoriohjain, 5 lähtöä HUONESÄÄTIMET HLS 44 on monipuolinen erityisesti huonekohtaiseen lämpötila- ja ilmamääräsäätöön tarkoitettu säädin. Säätimessä on galvaanisesti erotettu RS-485-liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. huonesäädin C 24 Vac/dc, < 1 VA HUOM: Tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus. Asetusarvo aseteltavissa näppäimistöltä tai väylän kautta Tulo Vdc, CO₂-mittaukselle tai ulkoiselle asetusarvolle Tulo DI, liiketunnistimelle tai korttikytkimelle Tulo ulkoinen anturi tai DI (ovi/ikkuna- tai kondensaatiokytkin) Tarkkuus ±0,5 C 4 x Vdc, 2 ma, IMS:lle, puhaltimelle, lämmitys ja jäähdytys 2 x 24 Vac, 1 A, lämmitykselle ja jäähdytykselle IP20 Materiaali ABS-muovi Lämpötila C ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) 87 x 86 x 32 mm HLS huonelämpötilasäädin Modbus-väylään HLS 44-SER käyttöönottotyökalu HLS 44:lle FCRY puhallinkovektorirele, Vdc -ohjaus PRODUAL 18 TUOTELUETTELO

19 HUONESÄÄTIMET HLS 44-V on monipuolinen erityisesti huonekohtaiseen lämpötila- ja ilmamääräsäätöön sekä valaistuksen ohjaukseen tarkoitettu säädin. Säätimessä on galvaanisesti erotettu RS 485-liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. huonesäädin C 1 24 Vac/dc, < 1 VA HUOM: Tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus. Asetusarvo aseteltavissa näppäimistöltä tai väylän kautta Tulo Vdc, CO₂-mittaukselle tai ulkoiselle asetusarvolle Tulo DI, liiketunnistimelle tai korttikytkimelle Tulo ulkoinen anturi tai DI (ovi/ikkuna- tai kondensaatiokytkin) Tarkkuus ±0,5 C 2 x Vdc, 2 ma, IMS:lle ja puhaltimelle 2 x 24 Vac, 1 A, lämmitykselle ja jäähdytykselle 2 x 24 Vac, 0.5 A, on/off-tehostuspellille ja valaistukselle IP20 Materiaali ABS-muovi Lämpötila C ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) 87 x 86 x 32 mm HLS 44-V huonelämpötilasäädin puhallinkonvektorin, ilmamäärän ja valaistuksen ohjaukseen, Modbus HLS 44-SER käyttöönottotyökalu HLS 44:lle FCRY puhallinkovektorirele, Vdc -ohjaus RYVA valaistuksen ohjausrele, 10 A (kytkentävirtapiikki < 80 A, <2,5 ms) PRODUAL 19 TUOTELUETTELO

20 HUONESÄÄTIMET 1 HLS 44-CO2 on monipuolinen erityisesti huonekohtaiseen lämpötila- ja ilmamääräsäätöön tarkoitettu säädin. Säätimessä on integroitu CO₂-anturi ja galvaanisesti erotettu RS-485- liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. huonesäädin C, CO₂ 24 Vac/dc, < 1 VA HUOM: Tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus. Asetusarvo aseteltavissa näppäimistöltä tai väylän kautta Tulo Vdc, CO₂-mittaukselle tai ulkoiselle asetusarvolle Tulo DI, liiketunnistimelle tai korttikytkimelle Tulo ulkoinen anturi tai DI (ovi/ikkuna- tai kondensaatiokytkin) Tarkkuus (lämpötila) ±0,5 C 4 x Vdc, 2 ma, IMS:lle, puhaltimelle, lämmitys ja jäähdytys 2 x 24 Vac, 1 A, lämmitykselle ja jäähdytykselle IP20 Materiaali ABS-muovi Lämpötila C ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) 87 x 86 x 32 mm HLS 44-CO huonelämpötilasäädin Modbus-väylään, sisäinen CO₂-anturi HLS 44-CO2-SER käyttöönottotyökalu HLS 44-CO2:lle FCRY puhallinkovektorirele, Vdc -ohjaus PRODUAL 20 TUOTELUETTELO

21 HUONESÄÄTIMET HLS 44-3P on monipuolinen huonekohtaiseen lämpötilaja ilmamääräsäätöön tarkoitettu säädin. Säätimessä on galvaanisesti erotettu RS-485-liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. huonesäädin C 1 24 Vac/dc, < 1 VA HUOM: Tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus. Asetusarvo aseteltavissa näppäimistöltä tai väylän kautta Tulo Vdc, CO₂-mittaukselle tai ulkoiselle asetusarvolle Tulo DI, liiketunnistimelle tai korttikytkimelle tai raitisilmatehostus Tulo ulkoinen anturi tai DI (ovi/ikkuna- tai kondensaatiokytkin) Tarkkuus ±0,5 C 2 x Vdc, 2 ma, IMS:lle ja puhaltimelle 2 x 24 Vac, 1 A, termomoottoreille tai 3-pistetoimilaitteelle 2 x 24 Vac, 0.5 A, termomoottoreille tai 3-pistetoimilaitteelle IP20 Materiaali ABS-muovi Lämpötila C ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) 87 x 86 x 32 mm HLS 44-3P huonelämpötilasäädin Modbus-liitynnällä, 3-pistetoimilaitteen ohjaus HLS 44-3P-SER käyttöönottotyökalu HLS 44-3P:lle FCRY puhallinkovektorirele, Vdc -ohjaus PRODUAL 21 TUOTELUETTELO

22 HUONESÄÄTIMET 1 HLS 44-6W on monipuolinen huonekohtaiseen lämpötilaja ilmamääräsäätöön tarkoitettu säädin. Säätimessä on galvaanisesti erotettu RS-485-liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. Yksi 0 10 V -lähtö voidaan myös asettaa ohjaamaan 6-tieventtiiliä. huonesäädin C 24 Vac/dc, < 2 VA HUOM: Tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus. Asetusarvo aseteltavissa näppäimistöltä tai väylän kautta Tulo Vdc, CO₂-mittaukselle tai ulkoiselle asetusarvolle Tulo DI, liiketunnistimelle tai korttikytkimelle Tulo ulkoinen anturi tai DI (ovi/ikkuna- tai kondensaatiokytkin) Tarkkuus ±0,5 C 4 x Vdc, 2 ma, IMS:lle, puhaltimelle, lämmitys ja jäähdytys 2 x 24 Vac, 1 A, lämmitykselle ja jäähdytykselle IP20 Materiaali ABS-muovi Lämpötila C ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) Materiaalit ABS-muovia 87 x 86 x 32 mm HLS 44-6W huonesäädin Modbus-liitynnällä, 6-tieventtiilin ohjaus HLS 44-6W-SER käyttöönottotyökalu HLS 44-6W:lle FCRY puhallinkovektorirele, Vdc -ohjaus PRODUAL 22 TUOTELUETTELO

23 HUONESÄÄTIMET HLS 44-BAC on monipuolinen huonekohtaiseen lämpötilaja ilmamääräsäätöön tarkoitettu säädin. Säätimessä on galvaanisesti erotettu RS-485-liityntä BACnet MS/TP -protokollaa käyttävää järjestelmää varten. huonesäädin C 1 24 Vac/dc, < 1 VA HUOM: Tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja BACnet. Asetusarvo aseteltavissa näppäimistöltä tai väylän kautta Tulo Vdc, CO₂-mittaukselle tai ulkoiselle asetusarvolle Tulo DI, liiketunnistimelle tai korttikytkimelle Tulo ulkoinen anturi tai DI (ovi/ikkuna- tai kondensaatiokytkin) Tarkkuus ±0,5 C 4 x Vdc, 2 ma, IMS:lle, puhaltimelle, lämmitys ja jäähdytys 2 x 24 Vac, 1 A, lämmitykselle ja jäähdytykselle IP20 Materiaali ABS-muovi Lämpötila C ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) 87 x 86 x 32 mm HLS 44-BAC huonesäädin BACnet-liitynnällä FCRY puhallinkovektorirele, Vdc -ohjaus PRODUAL 23 TUOTELUETTELO

24 HUONESÄÄTIMET 1 HLS 45 on monipuolinen huonekohtaiseen lämpötila- ja ilmamääräsäätöön tarkoitettu säädin. HLS 45 soveltuu erityisesti 2-putkikonvektorikäyttöön sekä lattialämmitysja lattiajäähdytyssovelluksiin. Säätimessä on galvaanisesti erotettu RS-485-liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. huonesäädin C 24 Vac/dc, < 1 VA HUOM: Tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus. Asetusarvo aseteltavissa näppäimistöltä tai väylän kautta Tulo Vdc, CO₂-mittaukselle Tulo DI, kesä/talvi- tai yö/päiväkytkin Tulo paluuveden lämpötila tai ulkoinen anturi tai DI (kesä/talvi- tai yö/päiväkytkin) Tarkkuus ±0,5 C 3 x Vdc, 2 ma, IMS:lle, puhaltimelle ja lämmitys/jäädytysventtiilin ohjaukseen 2 x 24 Vac, 1 A, termomoottoreille tai 3-pistetoimilaitteelle IP20 Materiaali ABS-muovi Lämpötila C ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) 87 x 86 x 32 mm HLS huonelämpötilasäädin Modbus-liitynnällä HLS 45-SER käyttöönottotyökalu HLS 45:lle FCRY puhallinkovektorirele, Vdc -ohjaus PRODUAL 24 TUOTELUETTELO

25 SÄÄDINYKSIKÖT C230-säätöyksikköä voidaan käyttää lämmityksen ja jäähdytyksen ohjaukseen sekä EC-moottorilla tai kolminopeusohjauksella varustetun puhaltimen ohjaukseen. Ovikorttikytkin voidaan liittää säätöyksikköön säästöjen saavuttamiseksi silloin kun huonetta ei käytetä jatkuvasti. Järjestelmässä on myös edistykselliset ohjaustoiminnot sekä Modbusväylämahdollisuus. Helppokäyttöinen ROU-huoneyksikkö on varustettu kosketusnäytöllä, jossa on myös näytönsäästäjä jota voidaan käyttää jos näytön kirkkaus koetaan häiritsevänä. Huoneyksikkö ROU ja säädin C221 toimivat hyvin yksittäisenä ohjausratkaisuna missä tahansa huoneessa. Huoneyksikössä on värillinen kosketusnäyttö sekä sisäänrakennettu lämpötila-anturi. Yksikkö voidaan myös varustaa sisäänrakennetuilla CO 2 - ja PIR-antureilla. Kun huoneyksikkö liitetään C221- säätimeen, siinä on myös edistykselliset ohjaustoiminnot sekä Modbuskommunikaatiomahdollisuus. Tämä toiminnallinen pari ohjaa kätevästi huoneen lämmitys- ja jäähdytystarpeita. CO 2 -optio mahdollistaa ilmanvaihdon ohjauksen lämmityksen ja viilennyksen, jos sisäilman hiilidioksidipitoisuus nousee suositustason yläpuolelle. Sisäänrakennettu PIR-anturioptio vähentää tarpeetonta lämmitystä, viilennystä tai ilmanvaihtoa silloin kun huonetta ei käytetä, tuoden energiansäästöjä. PRODUAL 25 TUOTELUETTELO

26 SÄÄDINYKSIKÖT 1 PDS 2 on lämpötilasäädin ilmanvaihtokonekäyttöön sekä lämpimän käyttöveden ja lämmityksen sovelluksiin. Lämpötilaantureiksi soveltuvat Pt1000-anturit. Termomoottorit voivat olla joko V tai 3-pisteohjattuja. Säätimessä on RS 485- liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. C Tulo Tulo 24 Vac/dc, < 2 VA HUOM: Tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus. 3 x Pt1000 tai 2 x Pt x potentiometri 1 x 0 10 V / digitaalinen 4 x Vdc, 2 ma 4 x 24 Vac, 1 A, triac IP20 35 mm DIN-kiskoon 53 x 90 x 58 mm TYYPPI TUOTENRO PDS säädin AT anturitasku TEAT PT vesianturi TEHR PT huoneanturi TEHR PT 1000-P/PDS huoneanturi + asetusarvo PDS 2:lle TEK PT kanava-anturi TENA PT käyttövesianturi TEP PT pinta-anturi TEU PT ulkoanturi SÄÄDINYKSIKÖT PDS 2.2 yleissäädintä voidaan käyttää esimerkiksi paineen, kosteuden tai lämpötilan säätöön. Säätimen toimilaitteiksi soveltuvat V -ohjatut toimilaitteet ja 3-piste- tai termomoottorit. Säätimessä on RS-485-liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. C, % rh, Pa, bar, CO, CO₂, m/s, lx Tulo Tulo 24 Vac/dc, < 2 VA HUOM: Tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus V, mittaus 0 10 V, ulkoinen asetusarvo Vdc, 2 ma 2 x 24 Vac, 1 A, termomoottoreille tai 3-pistetoimilaitteille 10 Vdc, 2 ma, 4, kω potentiometrille IP20 35 mm DIN-kiskoon 53 x 90 x 58 mm PDS yleissäädin PRODUAL 26 TUOTELUETTELO

27 SÄÄDINYKSIKÖT HS 2.2-M on yleissäädin kiinteistöautomaation sovelluksiin. Säädintä voidaan käyttää esim. paineen, paine-eron, lämpötilan tai valoisuustason säätöön. Säätimen näyttö voidaan skaalata mittauksen mukaan. Säätimessä on galvaanisesti erotettu RS-485-liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. C, % rh, Pa, bar, CO, CO₂, m/s, lx 1 24 Vac/dc, < 1 VA HUOM: Tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus. Tulo 0 10 V, 10 kω Tulo 2 x DI, pot. vapaa kosketin 3 x Vdc, 2 ma 24 Vac, 1 A, termomoottorille tai 3-pistetoimilaitteelle 10 Vdc, vikatieto IP20 Materiaali ABS-muovi Lämpötila C ruuveilla seinäpintaan tai upporasian päälle 87 x 86 x 30 mm HS 2.2-M yleissäädin, huonekoteloitu SÄÄDINYKSIKÖT C221 on monipuolinen erityisesti huonekohtaiseen lämpötilaja ilmamääräsäätöön tarkoitettu säädin. Säädinyksikössä on RS-485-liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. Väylä on galvaanisesti erotettu säätimen muusta elektroniikasta. Väylän terminointi sekä polariteetti voidaan valita dip-kytkimien avulla. 24 Vac, < 2 VA Asetusarvo C Tulo Materiaalit 3 x ulkoinen anturi tai Vdc 2 x 24 Vac, 2 A, lämmitykselle ja jäähdytykselle 2 x Vdc, 10 ma, lämmitykselle ja jäähdytykselle IP44 ABS-muovia 80 x 122 x 40 mm C Säädinyksikkö E huoneyksikkö asetusarvopotentiometrillä E huoneyksikkö asetusarvopotentiometrillä ja puhaltimen nopeuden ohjauskytkimellä E huoneyksikkö asetusarvopotentiometrillä ja ajastimella H käyttöönottotyökalu ROU-F huoneyksikkö (uppoasennus) ROU-S huoneyksikkö (pinta-asennus) PRODUAL 27 TUOTELUETTELO

28 SÄÄDINYKSIKÖT 1 C222 on monipuolinen erityisesti huonekohtaiseen lämpötilaja ilmamääräsäätöön tarkoitettu säädin. Säädinyksikössä on RS-485-liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. Väylä on galvaanisesti erotettu säätimen muusta elektroniikasta. Väylän terminointi sekä polariteetti voidaan valita dip-kytkimien avulla. 24 Vac, < 2 VA Asetusarvo C Tulo 3 x ulkoinen anturi tai Vdc 2 x 24 Vac, 2 A, lämmitykselle ja jäähdytykselle 2 x Vdc, 10 ma, jäähdytykselle / puhaltimen nopeudelle ja lämmitykselle releen ohjausportti IP44 Materiaalit ABS-muovia 80 x 122 x 40 mm C säädinyksikkö E huoneyksikkö asetusarvopotentiometrillä E huoneyksikkö asetusarvopotentiometrillä ja puhaltimen nopeuden ohjauskytkimellä E huoneyksikkö asetusarvopotentiometrillä ja ajastimella H käyttöönottotyökalu K releyksikön ohjauskaapeli (15 cm) RL releyksikkö ROU-F huoneyksikkö (uppoasennus) ROU-S huoneyksikkö (pinta-asennus) PRODUAL 28 TUOTELUETTELO

29 SÄÄDINYKSIKÖT C230 on monipuolinen erityisesti huonekohtaiseen lämpötila- ja ilmamääräsäätöön tarkoitettu säädin. Säätimen syöttöjännite on 230 V ja säädin ohjaa puhallinkonvektoreita sekä toimilaitteita. Säätimessä on galvaanisesti erotettu RS 485-liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. 1 Tulo Tulo Tulo 230 Vac, < 4 VA lämpötila-anturi (NTC 10 tai Vdc) toissijainen lämpötila-anturi (NTC 10 tai Vdc) läsnäolo tai Vdc -asetusarvo 2 x Vac, lämmitys / jäähdytys 2 x Vdc, lämmitys / jäähdytys / IMS / ECpuhaltimen ohjaus 3 x 2,5 A relettä puhallinkonvektorille IP20 Lämpötila C 200 x 120 x 53 mm C V -huonelämpötilasäädin Modbus-väylään H käyttöönottotyökalu ROU-F huoneyksikkö (uppoasennus) ROU-S huoneyksikkö (pinta-asennus) PRODUAL 29 TUOTELUETTELO

30 HUONEYKSIKÖT 1 ROU monipuolinen huoneyksikkö, jota voidaan käyttää välikattosäätimien kanssa. Perusmalli sisältää lämpötilamittauksen. Optioina on saatavilla myös muita mittauksia, kuten CO 2 tai PIR. 24 Vac Asetusarvo C IP20 Lämpötila C Kosteus %rh ROU-S huoneyksikkö (pinta-asennus) ROU-F huoneyksikkö (uppoasennus) OPTIOT ROU-S-CO2-opt CO₂-optio ROU-PIR-opt PIR-optio HUONEYKSIKÖT E12x-huoneyksiköt ovat C221/C222-säädinyksiköiden kanssa käytettäviä huoneyksiköitä. Kaikissa yksiköissä on sisäinen lämpötila-anturi ja asetusarvopotentiometri. Ajastimella ja puhaltimen ohjausnapeilla varustetut yksiköt myös saatavilla. Merkkivalo ilmaisee käytössä olevan toiminnon (punainen (lämmitys), sininen (jäähdytys), pois päältä (kuollut alue)). 12 Vdc, < 1 W (syöttö C2xx:n kautta) Asetusarvo C IP30 Materiaali ABS-muovi Lämpötila C 87 x 86 x 30 mm E huoneyksikkö asetusarvopotentiometrillä E huoneyksikkö asetusarvopotentiometrillä ja puhaltimen nopeuden ohjauskytkimellä E huoneyksikkö asetusarvopotentiometrillä ja ajastimella PRODUAL 30 TUOTELUETTELO

31 TURKU MITTALÄHETTIMET ICT Monikäyttöiset ja laadukkaat mittalähettimet erilaisten suureiden mittaamiseen vaativissa rakennusautomaatiosovelluksissa: tarkat paine-eron, ilmanlaadun, lämpötilan, kosteuden, vesipaineen, ilmanvirtauksen, valoisuuden, tuulen tai sateen jne. mittaukset. Myös useammat mittaukset onnistuvat samalla laitteella. Lähettimissä on useita mittausalueita ja ne on saatavana näytöllisinä tai ilman näyttöä. Laaja mitattavien suureiden valikoima Useampia mittauksia yhdellä laitteella 0 10 V, 4 20 ma Modbus, BACnet valikoiduissa tuotteissa HUOM: Lämpötilalähettimet löytyvät lämpötilan mittaus osiosta. PRODUAL 31 TUOTELUETTELO

32 PAINE-EROLÄHETTIMET ILMALLE Produalin tuotevalikoimasta löytyy useita paine-erolähettimiä ilmalle. Mahdollisia sovelluksia ovat esimerkiksi puhdastilojen hallinta, ilmanvaihtokoneen ohjaus ja suodattimen valvonta. Mittausalueet Tarkkuus / nollaus Lähdöt / tulot 2 Tuoteperhe Mittausliittimet ±50 Pa ±100 Pa ±250 Pa ±500 Pa Pa Pa Pa Pa Pa Pa Pa Pa Pa Pa Pa Pa Pa Pa Mukautettu 1) Tarkkuus Automaattinen Manuaalinen V ma Modbus Virtauslineaarinen Säädinlähtö Analogiatulot Näyttö PEL 1 ±0,5 Pa +1 % PEL ±3 Pa +1 % PEL 8K 1 ±10 Pa +1 % PEL ±3 Pa +1 % KPEL 2 ±3 Pa +1,25 % KPEL 9K 2 ±10 Pa +1,25 % Vakio Valinnainen 1) Mukautetun alueen rajoja voidaan muuttaa ML-SER-työkalulla (tai Modbus-väylän kautta) lähettimen normaalien mittausalueiden sisällä. PEL, PEL 2500, PEL 8K, PEL 1000 Lähdöt Käyttölämpötila Kotelointi 24 Vac/dc, 2 VA (PEL 1000: 1 VA) 0 10 Vdc / Vdc / Vdc < 2 ma tai ma / 4 20 ma < 700 Ω PEL 1000: 0 10 Vdc / Vdc < 3 ma C (PEL 1000: C) IP54, kaapeliläpivienti alaspäin ruuveilla, ulkoiset korvakkeet KPEL, KPEL 9K Lähdöt* Tulot (M-mallit)* 24 Vac/dc, 2,5 VA Käyttölämpötila C Kotelointi 2 x 0 10 Vdc < 2 ma tai 2 x 4 20 ma, < 700 Ω 2 x 0 10 Vdc / DI / lämpötila IP54, kaapeliläpivienti alaspäin ruuveilla, ulkoiset korvakkeet * = kaksi liitintä lähdöille/tuloille TILAUSOHJE Options Perusmalli Näyttö Modbus Modbus & Näyttö PEL (PEL) (PEL-N) (PEL-M) (PEL-M-N) PEL (PEL 2500) (PEL 2500-N) (PEL 2500-M) (PEL 2500-M-N) PEL 8K (PEL 8K) (PEL 8K-N) (PEL 8K-M) (PEL 8K-M-N) PEL (PEL 1000) (PEL 1000-N) (PEL 1000-M) (PEL 1000-M-N) KPEL (KPEL) (KPEL-N) (KPEL-M) (KPEL-M-N) KPEL 9K (KPEL 9K) (KPEL 9K-N) (KPEL 9K-M) (KPEL 9K-M-N) PRODUAL 32 TUOTELUETTELO

33 ILMAMÄÄRÄLÄHETTIMET IML on suunniteltu ilmanvaihtokoneiden ja huonetilojen ilmamäärien mittaamiseen ja säätöön. m³/s, m³/h, l/s, Pa Tulo Mittausalue 24 Vac/dc, < 1.5 VA 0 10 Vdc, < 2 ma (ulkoinen asetusarvo) , , tai Pa Aikavakio s (tehdasasetus on 8 s) (ilmamäärä) Vdc, 2 ma (paine-ero tai säätö) Vdc, 2 ma Nollaus automaattinen; poistaa mahdollisen nollapisteen siirtymän IP54, kaapeli alaspäin Lämpötila C Kaapeliläpivienti M16 ruuveilla, ulkoiset korvakkeet 2 IML ilmamäärälähetin IML-M IML Modbus RTU-väylään PAINELÄHETINTARVIKKEET PEL-AS on asennussarja paine-erolähettimille ja ilmamäärälähettimille. ML-SER-käyttöönottotyökalu on suunniteltu Produallähetintuotteiden helppoa käyttöönottoa ja konfigurointia varten. ML-SER-työkalu näyttää laitekohtaisesti konfigurointivalikot, kun työkalu kytketään tuotteeseen. ML SER ei ole yhteensopiva IML:n tai IML-M:n kanssa. PEL-AS painelähetinasennussarja, sisältää 2 m letkun ja kanavayhteet ML-SER käyttöönottotyökalu lähettimille PRODUAL 33 TUOTELUETTELO

34 ILMAMÄÄRÄMITTAYHTEET PP-mittayhteet on suunniteltu ilmamäärämittaukseen ilmanvaihtojärjestelmissä. Mittayhteissä löytyy k-arvovakioidut mallit pyöreille ja suorakaiteen muotoisille kanaville. l/s 2 PP-PK R mittayhde pyöreälle 100 mm kanavalle PP-PK R mittayhde pyöreälle 125 mm kanavalle PP-PK R mittayhde pyöreälle 160 mm kanavalle PP-PK R mittayhde pyöreälle 200 mm kanavalle PP-PK R mittayhde pyöreälle 250 mm kanavalle PP-PK R mittayhde pyöreälle 300 mm kanavalle PP-PK R mittayhde pyöreälle 315 mm kanavalle PP-PK R mittayhde pyöreälle 355 mm kanavalle PP-PK R mittayhde pyöreälle 400 mm kanavalle PP-PK R mittayhde pyöreälle 450 mm kanavalle PP-PK R mittayhde pyöreälle 500 mm kanavalle PP-PK R mittayhde pyöreälle 550 mm kanavalle PP-PK R mittayhde pyöreälle 600 mm kanavalle PP-PK R mittayhde pyöreälle 630 mm kanavalle PP-PK R mittayhde pyöreälle 700 mm kanavalle PP-PK R mittayhde pyöreälle 800 mm kanavalle PP-PK R mittayhde pyöreälle 1000 mm kanavalle PP-SK L mittayhde 200 mm suorakaidekanavalle PP-SK L mittayhde 250 mm suorakaidekanavalle PP-SK L mittayhde 300 mm suorakaidekanavalle PP-SK L mittayhde 350 mm suorakaidekanavalle PP-SK L mittayhde 400 mm suorakaidekanavalle PP-SK L mittayhde 450 mm suorakaidekanavalle PP-SK L mittayhde 500 mm suorakaidekanavalle PP-SK L mittayhde 550 mm suorakaidekanavalle PP-SK L mittayhde 600 mm suorakaidekanavalle PP-SK L mittayhde 650 mm suorakaidekanavalle PP-SK L mittayhde 700 mm suorakaidekanavalle PP-SK L mittayhde 750 mm suorakaidekanavalle PP-SK L mittayhde 800 mm suorakaidekanavalle PP-SK L mittayhde 850 mm suorakaidekanavalle PP-SK L mittayhde 900 mm suorakaidekanavalle PP-SK L mittayhde 950 mm suorakaidekanavalle PP-SK L mittayhde 1000 mm suorakaidekanavalle PP-SK L mittayhde 1050 mm suorakaidekanavalle PP-SK L mittayhde 1100 mm suorakaidekanavalle PP-SK L mittayhde 1150 mm suorakaidekanavalle PP-SK L mittayhde 1200 mm suorakaidekanavalle Muita pituuksia myös saatavilla. PRODUAL 34 TUOTELUETTELO

35 ILMANVIRTAUSLÄHETTIMET IVL-ilmanvirtauslähettimet on suunniteltu ilman virtausnopeuden ja lämpötilan mittaamiseen kanavasta. m/s, C Mittausalue (lämpötila) C 24 Vac/dc, < 1.5 VA Mittayhde 10 x 200 mm (upotussyvyys mm), saatavana myös 100 ja 400 mm:n versioita kaikista tyypeistä, esim. IVL (nopeus) Vdc, 2 ma / ma, 600 Ω (lämpötila) Vdc, 2 ma / ma, 600 Ω IP54, kaapeli tai mittayhde alaspäin Lämpötila C laipalla, säädettävä upotussyvyys 2 IVL ilmanvirtauslähetin m/s IVL 10-N näytöllinen ilmanvirtauslähetin, m/s IVL ilmanvirtauslähetin m/s IVL 02-N näytöllinen ilmanvirtauslähetin IVL ilmanvirtauslähetin m/s IVL 20-N näytöllinen ilmanvirtauslähetin, m/s ILMANVIRTAUSLÄHETTIMET IVLJ-ilmanvirtauslähettimet on suunniteltu ilman virtausnopeuden ja lämpötilan mittaamiseen kanavasta. m/s, C 24 Vac/dc, < 1.5 VA Mittausalue (lämpötila) C Mittayhde 10 x 200 mm (upotussyvyys mm), saatavana myös 100 ja 400 mm:n versioita kaikista tyypeistä, esim. IVLJ (nopeus) Vdc, 2 ma / ma, 600 Ω (lämpötila) Vdc, 2 ma / ma, 600 Ω IP54, kaapeli alaspäin (lähetinosa) Lämpötila C Kaapeli 2 m mittapää: laipalla, säädettävä upotussyvyys; lähetin: ruuveilla, ulkoiset korvakkeet Materiaalit PBT, PC, PA ja ruostumaton teräs IVLJ ilmanvirtauslähetin m/s IVLJ ilmanvirtauslähetin m/s IVLJ ilmanvirtauslähetin m/s PRODUAL 35 TUOTELUETTELO

36 KOSTEUSLÄHETTIMET KLH-huonekosteuslähettimet on suunniteltu kosteuden ja lämpötilan mittaukseen ja säätöön sisätiloissa huonetilat %rh, C 2 Mittausalue (kosteus) 24 Vac/dc, < 1 VA %rh Mittausalue (lämpötila) C Tarkkuus (kosteus) ±2 %rh Tarkkuus (lämpötila) ±0,5 C Materiaali 3 x Vdc, 2 ma IP20 ABS-muovi Lämpötila C ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) 87 x 86 x 30 mm KLH huonekosteuslähetin KLH 100-N näytöllinen huonelähetin (kosteus- ja/tai lämpötilanäyttö) KLH-M huonelähetin Modbus RTU -väylään KLH-M-N näytöllinen huonelähetin Modbus RTU -väylään (kosteus- ja/tai lämpötilanäyttö) ML-SER käyttöönottotyökalu lähettimille OPTIOT HD-P passiivinen potentiometri (ei saatavilla Modbus-malleille) HD-PU V -potentiometri HD-R rele, 24 Vac 1 A KOSTEUSLÄHETTIMET KLH 420 on 2-johdinlähetin, joka on suunniteltu suhteellisen kosteuden mittaamiseen sisätiloissa. huonetilat %rh Mittausalue Tarkkuus Materiaali 24 Vdc ( Vdc) %rh ±3 %rh (25 C) ma, 500 Ω (24 Vdc) IP20 ABS-muovi ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) KLH huonekosteuslähetin KLH 420-N näytöllinen huonelähetin (kosteusnäyttö) PRODUAL 36 TUOTELUETTELO

37 KOSTEUSLÄHETTIMET KLHJ 100 -kosteuslähettimet on suunniteltu mittaamaan suhteellista kosteutta ja lämpötilaa. Mittapään kaapelin pituus on 2 m. huonetilat/kanava %rh, C Mittausalue (kosteus) 24 Vac/dc, < 1 VA %rh Mittausalue (lämpötila) C (kosteus) (lämpötila) Vdc, 2 ma / 4 20 ma < 600 Ω Vdc, 1 ma / 4 20 ma < 600 Ω IP54, kaapeli alaspäin Lämpötila C Kaapeli Kaapeliläpivienti 2 m M16 lähetin ruuveilla (ulkopuoliset korvakkeet), mittapää laipalla, säädettävä upotussyvyys < 150 mm 2 KLHJ kosteus- ja lämpötilalähetin KLHJ 100-N näytöllinen kosteus- ja lämpötilalähetin KOSTEUSLÄHETTIMET KLU 100 -lähettimet on suunniteltu mittaamaan ulkotilan kosteutta ja lämpötilaa. ulkotilat %rh, C 24 Vac/dc, < 1 VA Mittausalue (kosteus) %rh Mittausalue (lämpötila) C (kosteus) Vdc, 2 ma / 4 20 ma < 600 Ω (lämpötila) Vdc, 1 ma / 4 20 ma < 600 Ω IP54, kaapeli alaspäin Lämpötila C Kaapeliläpivienti M16 ruuveilla, ulkoiset korvakkeet KLU ulkokosteuslähetin KLU 100-N näytöllinen ulkokosteuslähetin PRODUAL 37 TUOTELUETTELO

38 KOSTEUSLÄHETTIMET KLK-kosteuslähettimet on suunniteltu mittaamaan suhteellista kosteutta ja lämpötilaa ilmanvaihtokanavissa. Lähettimen pitkän ajan stabiilisuus on huippuluokkaa. kanava %rh, C 2 24 Vac/dc, < 1 VA Mittausalue (kosteus) %rh Mittausalue (lämpötila) C (kosteus) Vdc, 2 ma / 4 20 ma < 600 Ω (lämpötila) Vdc, 2 ma / 4 20 ma < 600 Ω IP54, kaapeli tai mittayhde alaspäin Lämpötila C Kaapeliläpivienti M16 laipalla, säädettävä upotussyvyys < 150 mm KLK kanavakosteuslähetin KLK 100-N näytöllinen kanavakosteuslähetin KLK-M Modbus-kanavakosteuslähetin KLK-M-N näytöllinen Modbus-kanavakosteuslähetin ML-SER käyttöönottotyökalu lähettimille OPTIOT KL-R rele, 24 Vac 1 A PRODUAL 38 TUOTELUETTELO

39 HIILIDIOKSIDILÄHETTIMET HDH-lähettimet on suunniteltu mittaamaan ja säätämään CO₂-pitoisuutta, lämpötilaa ja kosteutta kuivissa huonetiloissa. ABCLogic -itsekalibrointitekniikka poistaa mahdollisen pitkän ajan siirtymän. huonetilat ppm CO₂, C, %rh 24 Vac/dc, < 2 VA Mittausalue (lämpötila) C Aikavakio < 2 min Tarkkuus (lämpötila) ±0,5 C 3 x Vdc, 2 ma IP20 Materiaali ABS-muovi Lämpötila C ruuveilla seinäpintaan tai upporasian päälle 87 x 86 x 30 mm 2 HDH huonelähetin, CO₂- ja lämpötilamittaus, mittausalue ppm HDH-N huonelähetin näytöllä, mittausalue ppm HDH-RH huonelähetin, CO₂ -, lämpötila- ja kosteusmittaus, mittausalue ppm HDH-RH-N huonelähetin näytöllä, mittausalue ppm HDH-M Modbus-huonelähetin, CO₂- ja lämpötilamittaus, mittausalue ppm HDH-M-N Modbus-huonelähetin näytöllä, mittausalue ppm HDH-M-RH Modbus-huonelähetin, CO₂ -, lämpötila- ja kosteusmittaus, mittausalue ppm HDH-M-RH-N Modbus-huonelähetin näytöllä, mittausalue ppm HDH 10K huonelähetin, CO₂- ja lämpötilamittaus, mittausalue ppm HDH 10K-N huonelähetin näytöllä, mittausalue ppm HDH-BAC BACnet-huonelähetin, CO₂- ja lämpötilamittaus, mittausalue ppm HDH-BAC-N BACnet-huonelähetin näytöllä, mittausalue ppm ML-SER käyttöönottotyökalu lähettimille MPCC PC-konfigurointityökalu Modbus-tuotteille OPTIOT HD-AL lediä erilaisten pitoisuuksien ilmaisemiseen (ei saatavana N-malleille) HD-P passiivinen potentiometri (ei saatavilla Modbus-malleille) HD-PU V -potentiometri HD-R rele, 24 Vac 1 A PRODUAL 39 TUOTELUETTELO

40 HIILIDIOKSIDILÄHETTIMET HDK-lähettimet on suunniteltu mittaamaan ja säätämään CO₂-pitoisuutta, lämpötilaa ja kosteutta ilmanvaihtokanavissa. ABCLogic -itsekalibrointitekniikka poistaa mahdollisen pitkän ajan siirtymän. kanava ppm CO₂, C, %rh 2 24 Vac/dc, < 2 VA Mittausalue (lämpötila) C Aikavakio < 2 min Tarkkuus (lämpötila) ±0,5 C 3 x Vdc, 2 ma IP54, kaapeli alaspäin Lämpötila C Kaapeliläpivienti M16 Ø 10 mm reikään ruuveilla, ulkoiset korvakkeet 105 x 104 x 155 mm HDK kanavalähetin, mittausalue ppm HDK-N näytöllinen kanavalähetin, mittausalue ppm HDK-RH kanavalähetin kosteusmittauksella, mittausalue ppm HDK-RH-N näytöllinen kanavalähetin kosteusmittauksella, mittausalue ppm HDK-M Modbus-kanavalähetin, mittausalue ppm HDK-M-N näytöllinen Modbus-kanavalähetin, mittausalue ppm HDK-M-RH Modbus-kanavalähetin kosteusmittauksella, mittausalue ppm HDK-M-RH-N näytöllinen Modbus-kanavalähetin kosteusmittauksella, mittausalue ppm HDK 10K kanavalähetin, mittausalue ppm HDK 10K-N näytöllinen kanavalähetin, mittausalue ppm HDK 10K-RH kanavalähetin kosteusmittauksella, mittausalue ppm HDK 10K-RH-N näytöllinen kanavalähetin kosteusmittauksella, mittausalue ppm HDK 10K-M Modbus-kanavalähetin, mittausalue ppm HDK 10K-M-N näytöllinen Modbus-kanavalähetin, mittausalue ppm HDK 10K-M-RH Modbus-kanavalähetin kosteusmittauksella, mittausalue ppm HDK 10K-M-RH-N näytöllinen Modbus-kanavalähetin kosteusmittauksella, mittausalue ppm ML-SER käyttöönottotyökalu lähettimille OPTIOT HD-R rele, 24 Vac 1 A PRODUAL 40 TUOTELUETTELO

41 HIILIDIOKSIDILÄHETTIMET HDU-lähettimet on suunniteltu mittaamaan CO₂pitoisuutta ja lämpötilaa lämmittämättömissä tiloissa, esim. pysäköintihalleissa (HUOM: rajoitettu UV-kestävyys ulkokäytössä). ABCLogic -itsekalibrointitekniikka poistaa mahdollisen pitkän ajan siirtymän. ulkotilat ppm, CO₂, C, %rh 24 Vac/dc, < 10 VA Mittausalue (lämpötila) C Tarkkuus (lämpötila) ±0,5 C 3 x Vdc, 2 ma IP54, kaapeli alaspäin Lämpötila C Kosteus %rh Kaapeliläpivienti M16 ruuveilla, ulkoiset korvakkeet 105 x 110 x 46 mm 2 HDU CO₂-lähetin lämmittämättömiin tiloihin, mittausalue ppm HDU-N näytöllinen CO₂-lähetin, mittausalue ppm HDU-M Modbus CO₂-lähetin lämmittämättömiin tiloihin, mittausalue ppm HDU-M-N Modbus-CO₂-lähetin näytöllä, mittausalue ppm HDU 5K CO₂-lähetin lämmittämättömiin tiloihin, mittausalue ppm HDU 5K-N näytöllinen CO₂-lähetin lämmittämättömiin tiloihin, mittausalue ppm HDU 5K-M Modbus CO₂-lähetin lämmittämättömiin tiloihin, mittausalue ppm HDU 5K-M-N Modbus CO₂-lähetin näytöllä, mittausalue ppm ML-SER käyttöönottotyökalu lähettimille OPTIOT HD-R rele, 24 Vac 1 A PRODUAL 41 TUOTELUETTELO

42 ILMANLAATULÄHETTIMET ILH-lähettimet on suunniteltu mittaamaan ja säätämään VOC-pitoisuutta (Volatile Organic Compound), lämpötilaa ja kosteutta kuivissa huonetiloissa. MEMS-mittausteknologia varmistaa tarkan ja pitkäikäisen VOC-mittauksen, joka on verrannollinen CO₂-pitoisuuteen. huonetilat VOC, C, %rh 2 24 Vac/dc, < 2 VA Mittausalue (VOC) ppm (CO₂-verrannollinen) Mittausalue (lämpötila) C Tarkkuus (lämpötila) ±0,5 C 3 x Vdc, 2 ma IP20 Materiaali ABS-muovi Lämpötila C ruuveilla seinäpintaan tai upporasian päälle ILH huonelähetin, VOC- ja lämpötilamittaus ILH-N huonelähetin näytöllä ILH-RH huonelähetin, VOC- lämpötila- ja kosteusmittaus ILH-RH-N huonelähetin näytöllä ILH-M Modbus-huonelähetin, VOC- ja lämpötilamittaus ILH-M-N Modbus-huonelähetin näytöllä ILH-M-RH Modbus-huonelähetin, VOC-, lämpötila- ja kosteusmittaus ILH-M-RH-N Modbus-huonelähetin näytöllä ML-SER käyttöönottotyökalu lähettimille OPTIOT HD-AL lediä erilaisten pitoisuuksien ilmaisemiseen (ei saatavana N-malleille) HD-P passiivinen potentiometri (ei saatavilla Modbus-malleille) HD-PU V -potentiometri HD-R rele, 24 Vac 1 A PRODUAL 42 TUOTELUETTELO

43 ILMANLAATULÄHETTIMET ILK-lähettimet on suunniteltu mittaamaan ja säätämään VOC-pitoisuutta (VOC = Volatile Organic Compound = haihtuvat orgaaniset yhdisteet), lämpötilaa ja kosteutta ilmanvaihtokanavissa. MEMS-mittausteknologia varmistaa tarkan ja pitkäikäisen VOC-mittauksen, joka on verrannollinen CO₂-pitoisuuteen. Mittausalue (VOC) Mittausalue (lämpötila) C Tarkkuus (lämpötila) ±0,5 C Lämpötila C Kosteus Kaapeliläpivienti 24 Vac/dc, < 2 VA ppm (CO₂-verrannollinen) 3 x Vdc, 2 ma IP54, kaapeli alaspäin %rh M16 Ø 10 mm reikään ruuveilla, ulkoiset korvakkeet 105 x 104 x 155 mm kanava VOC, C, %rh 2 ILK kanavalähetin ILK-N näytöllinen kanavalähetin ILK-RH kanavalähetin kosteusmittauksella ILK-RH-N näytöllinen kanavalähetin kosteusmittauksella ILK-M Modbus-kanavalähetin ILK-M-N näytöllinen Modbus-kanavalähetin ILK-M-RH Modbus-kanavalähetin kosteusmittauksella ILK-M-RH-N näytöllinen Modbus-kanavalähetin kosteusmittauksella ML-SER käyttöönottotyökalu lähettimille OPTIOT HD-R rele, 24 Vac 1 A PRODUAL 43 TUOTELUETTELO

44 HIILIMONOKSIDILÄHETTIMET HML-lähettimet on suunniteltu mittaamaan hiilimonoksidipitoisuutta esimerkiksi pysäköintihalleissa. Mittaus perustuu sähkökemialliseen kennoon. Lähettimen mittausalue on tai ppm. ulkotilat ppm CO 2 Mittausalue Aikavakio Tarkkuus Kaapeliläpivienti 24 Vac/dc, < 2 VA ppm / ppm 1,5 min ± 10 ppm < 70 ppm arvoille; ± 15 % lukemasta > 70 ppm arvoille Vdc, 1 ma / ma, < 500 Ω IP54, kaapeli alaspäin M16 ruuveilla, ulkoiset korvakkeet 100 x 113 x 46 mm HML CO-lähetin HML-N näytöllinen CO-lähetin HMV vaihtosarja HML-lähettimelle VALOISUUSLÄHETTIMET Valoisuuslähetin LUX 24 on suunniteltu käytettäväksi sisätiloissa mittaamaan valoisuutta. huonetilat lx 24 Vac, < 1 VA Mittausalue lx Vdc, 5 ma / ma, < 500 Ω IP20 Lämpötila C ruuveilla seinäpintaan tai upporasian päälle TYYPPI TUOTENRO LUX valoisuuslähetin PRODUAL 44 TUOTELUETTELO

45 VALOISUUSLÄHETTIMET Valoisuuslähetin LUX 34 mittaa valoisuutta ja lämpötilaa ulkotiloissa. Mittausviestejä voidaan käyttää valaistuksen ja lämmityksen ohjaamiseen. ulkotilat lx, C 24 Vac/dc, < 0.1 VA Mittausalue (lämpötila) C (valoisuus) Vdc, 1 ma (lämpötila) Vdc, 1 ma IP54, kaapeli alaspäin Lämpötila C Kaapeliläpivienti M16 ruuveilla, ulkoiset korvakkeet 2 LUX valoisuuslähetin, alue valittavissa lx tai lx LUX valoisuuslähetin, alue lx tai lx VALON VOIMAKKUUDEN LÄHETIN MMSP1 on suunniteltu mittaamaan auringon valon voimakkuutta. ulkotilat W/m² Mittausalue (valon intensiteetti) Tarkkuus Kaapeliläpivienti 24 Vdc, < 0.03 W ( Vdc) W/m2 ±5 % (vuotuinen keskiarvo) Vdc / 4 20 ma, syöttöjännitteen pitää olla vähintään 12 V Vdc / mvdc IP65 M16 80 x 150 x 60 mm MMSP auringon valon voimakkuuden lähetin PRODUAL 45 TUOTELUETTELO

46 PAINE-EROLÄHETTIMET VEDELLE VPEL-paine-erolähetintä käytetään lämmitys- ja jäähdytysverkostojen (vesi ja glykoli) painemittauksiin (yli- / alipaine tai paine-ero). bar 2 Nollaus Prosessiliitäntä 24 Vac/dc, < 1 VA Vdc, 5 ma / 4 20 ma < 500 Ω manuaalisesti painikkeella helmiliittimet 8 mm kupariputkelle IP54 Lämpötila C Kaapeliläpivienti M16 ruuveilla, ulkopuoliset korvakkeet, asennettava mittayhteet alaspäin VPEL 1.0/ alue valittavissa 0...1,0 tai 0...2,5 bar VPEL 1.0/2.5-N näytöllä VPEL 4.0/ alue valittavissa 0...4,0 tai 0...6,0 bar VPEL 4.0/6.0-N näytöllä PAINELÄHETTIMET VEDELLE VPL-painelähetintä (3-johdin) käytetään vesiverkoston painemittauksiin lämmitys- ja jäähdytysjärjestelmässä. bar 24 Vac/dc, < 1 VA Vdc, 2 ma / ma, 800 Ω IP54, kaapeli tai mittayhde alaspäin Lämpötila C Kaapeliläpivienti M16 VPL painelähetin, alue valittavissa 0...2,5, 0...6, tai bar VPL painelähetin, alue valittavissa , , tai bar VPL 16-N painelähetin näytöllä VPL 60-N painelähetin näytöllä PRODUAL 46 TUOTELUETTELO

47 TUULENNOPEUSLÄHETIN TUNA 20 on suunniteltu mittaamaan ulkoseinän pintaan kohdistuvaa tuulta ja ilman lämpötilaa. m/s, C 24 Vac/dc, < 1.5 VA Mittausalue (nopeus) m/s Mittausalue (lämpötila) C Vdc, 2 ma / ma, 600 Ω IP54 (lähetinosa) Lämpötila C Kaapeliläpivienti M16 ruuveilla seinäpintaan Materiaalit PBT, PC, PA, maalattu teräs 2 TYYPPI TUOTENRO TUNA tuulennopeuslähetin TUULIANTURIT VS tuulianturi on suunniteltu tuulen suunnan ja nopeuden mittaamiseen kiinteistöautomaatiojärjestelmissä. m/s, 24 Vac/dc, < 2 VA Mittausalue (suunta) Mittausalue (nopeus) m/s Tarkkuus (suunta) ±1 Tarkkuus (nopeus) ±1 m/s (suunta) Vdc (nopeus) Vdc IP65 Lämpötila C Kaapeli 10 m < Ø 50 mm VS tuulensuunta- ja nopeusanturi VH tuulennopeusanturi VR tuulensuunta-anturi PRODUAL 47 TUOTELUETTELO

48 SADEANTURI SA 10 on suunniteltu kiinteistöautomaation tarpeisiin mittaamaan ja ilmaisemaan sadetta Vac/dc, < 5 VA Vdc, 2 ma, heikko sade n. 1 V, kohtalainen sade n V, rankka sade n V (rele) 60 Vdc, 100 ma, NO IP54 Lämpötila C pannalla mastoputkeen (ø mm) tai ruuveilla seinään (68 mm reikäväli) Materiaalit PBT, PC, PA ja maalattu teräs 93 x 90 x 130 mm SA sadeanturi SAVUILMAISIMET KRM-1-kanavasavutunnistin on suunniteltu savun havaitsemiseen ilmanvaihtokanavissa. Laite koostuu savutunnistimesta ja asennusosasta. Asennusosan anturiputki on muotoiltu siten, että ilma pääsee kiertämään savuilmaisimen läpi optimaalisesti. 230 Vac Mittayhde 160 mm Anturi Optinen RM3.3 (ALK-E) (hälytys) 250 Vac / 24 Vdc, 8 A, vaihtokosketin (hälytys) 250 Vac / 24 Vdc, 8 A, NC-kosketin (likaisuus) 250 Vac / 24 Vdc, 6 A, NC-kosketin IP54 Lämpötila C Kaapeliläpivienti M16 Materiaalit ABS-muovi, alumiini 166 x 257 x 77 mm KRM kanavasavutunnistin KRM-RM savuanturi (varaosa) KS asennuslevy pyöreille ja eristetyille kanaville KS-WDG asennuslevy pyöreille ja eristetyille kanaville (WDG:n kanssa) RDP testikaasu WDG IP65-kotelointi KRM:lle PRODUAL 48 TUOTELUETTELO

49 SAVUILMAISIMET KRM-2-kanavasavutunnistin on suunniteltu savun havaitsemiseen ilmanvaihtokanavissa. Laite koostuu savutunnistimesta ja asennusosasta. Asennusosan anturiputki on muotoiltu siten, että ilma pääsee kiertämään savuilmaisimen läpi optimaalisesti. 24 Vac/dc Mittayhde 160 mm Anturi Optinen RM3.3 (ALK-E) (hälytys) 250 Vac / 24 Vdc, 8 A, vaihtokosketin (hälytys) 250 Vac / 24 Vdc, 8 A, NC-kosketin (likaisuus) 250 Vac / 24 Vdc, 6 A, NC-kosketin IP54 Lämpötila C Kaapeliläpivienti M16 Materiaalit ABS-muovi, alumiini 166 x 257 x 77 mm 2 KRM kanavasavutunnistin KRM-2-BAC BACnet-kanavasavutunnistin KRM-2-MOD Modbus-kanavasavutunnistin KRM-RM savuanturi (varaosa) KS asennuslevy pyöreille ja eristetyille kanaville KS-WDG asennuslevy pyöreille ja eristetyille kanaville (WDG:n kanssa) RDP testikaasu WDG IP65-kotelointi KRM:lle PRODUAL 49 TUOTELUETTELO

50 LANGATTOMAT LÄHETTIMET Langattomien lähettimien kantama on todennettu ja kenttätestattu erilaisissa referenssikohteissa ympäri Eurooppaa. Tehokas kaksisuuntainen kommunikaatio sekä hyvä Modbusväylän tai analogisen signaalin kautta toteutettu diagnostiikka tekevät verkosta luotettavan ja toimivan. Järjestelmä kattaa lähettimet sekä sisä- että ulkokäyttöön, toistimet sekä työkalut käyttöönottoon ja langattoman verkon seurantaan. Ideaalinen järjestelmä lämpötilan, kosteuden, ilmanlaadun, valoisuuden tai läsnäolon valvontaan sekä pulssien laskemiseen. Todennetusti kattava kantama Luotettava ja toimiva verkko 868 MHz taajuus Modbus

51 LANGATON TUKIASEMA FLTA on tukiasema langattomille lähettimille. Ohjaukset ja mittaukset voidaan lukea FLTA:lta Modbus-väylän tai 8 analogialähdön kautta. FLTA-tukiasema tarvitsee toimiakseen FLAN-antennin. 24 Vac/dc, < 2 VA Taajuus MHz, Class 1 Mittausalue n. 500 m vapaassa tilassa, n m rakennuksessa 8 x Vdc, Modbus RTU IP20 35 mm DIN-kiskoon FLTA tukiasema langattomille lähettimille FLAN antenni 3 LANGATON KÄYTTÖÖNOTTOTYÖKALU FLSER on työkalu, jolla langattomat lähettimet ja toistimet otetaan käyttöön. Työkalulla voidaan myös mitata lähettimien, toistimien ja vastaanottimien kentän voimakkuutta. 3,6 V litiumparisto Taajuus MHz, Class 1 IP20 Materiaalit ABS-muovia 86 x 86 x 32 mm FLSER käyttöönottotyökalu langattomille lähettimille A04491 A04491 AA-litiumparisto, 3,6 V 2 Ah PRODUAL 51 TUOTELUETTELO

52 LANGATTOMAT TOISTIMET FLREP on langattoman viestin toistin. Toistimen avulla voidaan langattomien lähettimien kantamaa jatkaa. 24 Vac/dc, < 0.1 VA / 12 Vac/dc Taajuus MHz, Class 1 86 x 86 x 32 mm 3 FLREP langattoman verkon toistin sisäisellä antennilla, sisäkäyttöön FLREP-U langattoman verkon toistin ulkoisella antennilla, ulkokäyttöön M230/ Vac/12 Vdc 4 VA muuntaja LANGATTOMAT LÄHETTIMET Langattomat TEFL-huonelähettimet on suunniteltu lämpötilan mittaukseen sisätiloissa. Kommunikointi TEFL-huonelähettimien ja FLTA-tukiaseman välillä on kaksisuuntaista. Käyttöönotto tehdään langattomalla FLSERkäyttöönottotyökalulla. huonetilat C, %rh 3,6 V litiumparisto Taajuus MHz, Class 1 Mittausalue C Tarkkuus Materiaali ±0,5 C (25 C) IP20 ABS-muovi ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) 86 x 86 x 32 mm TEFL langaton huonelämpötilalähetin TEFL-P langaton huonelämpötilalähetin potentiometrillä TEFL-RH langaton huonelämpötilalähetin kosteusmittauksella TEFL-RH-P langaton huonelämpötilalähetin kosteusmittauksella ja potentiometrillä A04491 A04491 AA-litiumparisto, 3,6 V 2 Ah OPTIOT FL-DI DI-optio TEFL-lähettimelle FL-S asentoinen kytkin FL-N näyttö-optio TEFL-lähettimelle PRODUAL 52 TUOTELUETTELO

53 LANGATTOMAT LÄHETTIMET TEUFL on langaton lähetin ulkotilojen lämpötilamittauksiin. Kommunikointi anturien ja FLTA-tukiaseman välillä on kaksisuuntaista. TEUFL-lähettimen avulla voidaan lämpötilatiedon lisäksi siirtää yksi V -viesti tai yksi kosketintulo (TEUFL-DI). Käyttöönotto tehdään langattomalla FLSER-käyttöönottotyökalulla. ulkotilat C, V 3,6 V litiumparisto Taajuus MHz, Class 1 Tulo Vdc Mittausalue (lämpötila) C Mittausalue (jännite) Vdc Tarkkuus (lämpötila) ±0,5 C (25 C) IP54, kaapeli alaspäin Materiaali PC-muovi Lämpötila C Kaapeliläpivienti M16 ruuveilla, ulkoiset korvakkeet 105 x 194 x 46 mm 3 TEUFL langaton ulkolämpötilalähetin TEUFL langaton ulkolämpötilalähetin, 24 Vac/dc -syöttö TEUFL-DI langaton ulkolämpötilalähetin, liitäntä kosketintulolle (DI) A04491 A04491 AA-litiumparisto, 3,6 V 2 Ah LANGATTOMAT LÄHETTIMET KLUFL on langaton lähetin ulkotilojen kosteus- ja lämpötilamittauksiin. Kommunikointi anturien ja FLTAtukiaseman välillä on kaksisuuntaista. Käyttöönotto tehdään langattomalla FLSER-käyttöönottotyökalulla. ulkotilat C, %rh 3,6 V litiumparisto Taajuus MHz, Class 1 Mittausalue (kosteus) %rh Mittausalue (lämpötila) C IP54, kaapeli alaspäin Materiaali PC-muovi Kaapeliläpivienti M16 ruuveilla, ulkoiset korvakkeet KLUFL langaton ulkokosteus- ja lämpötilalähetin A04491 A04491 AA-litiumparisto, 3,6 V 2 Ah PRODUAL 53 TUOTELUETTELO

54 LANGATTOMAT LÄHETTIMET HDHFL-lähettimet on suunniteltu huonetilojen hiilidioksidipitoisuuksien ja lämpötilojen mittaukseen sisätiloissa. HDHFL-RH-lähettimissä on myös kosteuslähtö. Käyttöönotto tehdään langattomalla FLSERkäyttöönottotyökalulla. huonetilat ppm CO₂, C, %rh 3 24 Vac/dc, < 2 VA Taajuus MHz, Class 1 Mittausalue (CO₂) ppm Mittausalue (lämpötila) C Aikavakio Tarkkuus (CO₂) Tarkkuus (lämpötila) < 1,5 min tyyp. ±40 ppm +3 % lukemasta ±0,5 C (25 C) 3 x Vdc, 2 ma IP20 Lämpötila C Materiaalit ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) ABS-muovia 87 x 86 x 30 mm HDHFL langaton CO₂- ja lämpötilalähetin HDHFL-N langaton CO₂- ja lämpötilalähetin näytöllä HDHFL-RH langaton CO₂- lämpötila- ja kosteuslähetin HDHFL-RH-N langaton CO₂- lämpötila- ja kosteuslähetin näytöllä LANGATON LIIKETUNNISTIN LAFL on langaton läsnäolo- ja liiketunnistin. Tunnistimen toiminta perustuu infrapunasäteilyn muutoksien havaitsemiseen. Kommunikointi anturien ja FLTA-tukiaseman välillä on kaksisuuntaista. Käyttöönotto tehdään langattomalla FLSER-käyttöönottotyökalulla. Asennusjalka ja ruuvit sisältyvät toimitukseen. 3,6 V litiumparisto Taajuus MHz, Class 1 Mittausalue valvonta-alue 140 IP40 Lämpötila C LAFL langaton liiketunnistin LAFL-LX liiketunnistin valoisuusmittauksella ( lx) A04491 A04491 AA-litiumparisto, 3,6 V 2 Ah PRODUAL 54 TUOTELUETTELO

55 LANGATTOMAT LÄHETTIMET PAFL on langaton pulssilaskuri. Laskuria voidaan käyttää pulssien laskemiseen sähkönkulutusmittareista, kaasumittareista ja vesimittareista. Käyttöönotto tehdään langattomalla FLSER-käyttöönottotyökalulla. 3,6 V litiumparisto tai 24 Vac/dc Taajuus MHz, Class 1 IP54, kaapeli alaspäin Materiaali PC-muovi Pulssitaajuus suurin sallittu 20 Hz Lyhin pulssin kestoaika 25 ms Lämpötila C Kaapeliläpivienti M16 ruuveilla, ulkoiset korvakkeet PAFL langaton pulssilaskuri A04491 A04491 AA-litiumparisto, 3,6 V 2 Ah 3 LANGATON I/O-MODUULI RYFL-XS on langaton I/O-moduuli, jonka avulla voidaan siirtää mittauksia ja ohjauksia. Kommunikointi säätöjärjestelmän ja I/O-moduulin välillä tapahtuu FLTA-tukiaseman Modbusliitännän kautta. Moduulin kautta voidaan välittää kaksi tuloviestiä ja ohjata yhtä relelähtöä. 24 Vac/dc Tulo Vdc tai potentiaalivapaa kosketin Tulo Vdc tai potentiaalivapaa kosketin 230 Vac -rele, 10 A res. Materiaali PC-muovi Lämpötila C Kaapeliläpivienti 2 X M16 ruuveilla, ulkoiset korvakkeet 105 x 194 x 46 mm RYFL-XS langaton I/O-moduuli, 24 Vac PRODUAL 55 TUOTELUETTELO

56 TYÖKALU LANGATTOMAN VERKON SEURANTAAN FLSNIF on langattoman verkon toiminnan seurantaan tarkoitettu työkalu. Sen avulla voidaan kerrallaan seurata yhden langattoman kenttälaitteen ja tukiaseman välistä mittaushetkellä kuultavissa olevaa liikennettä. Työkalun käyttöön tarvitaan PC, jolle mukana toimitettava ohjelma on asennettu. FLSNIF työkalu langattoman verkon seurantaan 3 PRODUAL 56 TUOTELUETTELO

57 LÄMPÖTILAN TURKU ICT MITTAUS Kattava lämpötila-anturien valikoima erilaisiin rakennusten säätö-, lämmitys-, jäähdytys- ja ilmanvaihtojärjestelmiin. Toimivan kotelomuotoilun ansiosta anturit on helppo asentaa, mikä nopeuttaa käyttöönottoa. Anturivalikoimamme kattaa useimmin käytetyt passiiviset lämpötila-anturielementit sekä lämpötilalähettimet. Monipuoliset asennusmahdollisuudet ilmanvaihtokanaviin, rakenteisiin, putkiin, maahan sekä huone- ja ulkotiloihin. Laajat rakennusautomaation lämpötilamittaukset PT-, NTC- ja NI-anturielementeille Lähettimissä 0 10 V, 4 20 ma Lämmityksen / jäähdytyksen ohjaus Modbus-kommunikointi PRODUAL 57 TUOTELUETTELO

58 VESIVERKOSTON LÄMMITYS-/ JÄÄHDYTYSANTURIT TEAT-anturit on suunniteltu vesiverkoston lämpötilamittauksiin kiinteistöautomaatiojärjestelmissä. Anturit soveltuvat myös ilman lämpötilan mittaamiseen esimerkiksi ilmanvaihtokanavasta. C Mittausalue C Aikavakio 5 s Mittayhde Ø 6 x 85 mm IP54, kaapeli tai mittayhde alaspäin Kaapeliläpivienti M16 vesisovellukset: Produal-taskulla (R½ ), ilmasovellukset: MT4270-laipalla Materiaalit PBT, PC, PA, haponkestävä teräs Upotussyvyys 80 mm 50, 100, 150, 200, 250, 300, 350 ja 450 mm upotussyvyydet myös saatavilla. Tilataksesi näitä antureita, lisää upotussyvyys tuotteen tyyppiin (esim. TEAT PT ) 4 TEAT PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEAT PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEAT NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEAT NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEAT NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEAT NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEAT NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEAT NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TEAT NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEAT NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEAT NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEAT KP J070 LM235Z, 10 mv/k, 2,98 V / 25 C TEAT T1 117V Ω / 0 C, tarkkuus ±0,4 C / 0 C TEAT LL johdinlähetin/säädin, syöttö Vdc, lähtö ma, tarkkuus ±0,5 C TEAT LU johdinlähetin/säädin, syöttö 24 Vac/dc, lähtö V < 2 ma, tarkkuus ±0,5 C TEAT-M 117Z070 Modbus-lähetin/säädin, syöttö 24 Vac/dc, tarkkuus ±0,5 C MT4270 MT4270 kanavalaippa (6 mm) TE-N V näyttöoptio lähettimille ML-SER käyttöönottotyökalu lähettimille ANTURITASKUT (PAINELUOKKA = PN16) TEAT-upotussyvyys Taskun materiaali Ruostumaton teräs AISI AT AT Messinki MS 362 ATM ATM ATM ATM ATM ATM ATM ATM ATM Haponkestävä teräs AISI 316L ATH ATH ATH ATH ATH ATH ATH ATH PRODUAL 58 TUOTELUETTELO

59 LÄMPIMÄN KÄYTTÖVEDEN ANTURIT TENA-anturit on suunniteltu lämpimän käyttöveden lämpötilamittauksiin. C Mittausalue C Aikavakio 2,5 s IP54, kaapeli tai mittayhde alaspäin Kaapeliläpivienti M16 R ½ Materiaalit PBT, PC, PA, ruostumaton teräs Upotussyvyys 80 mm 50 ja 210 mm upotussyvyydet myös saatavilla. Tilataksesi näitä antureita, lisää upotussyvyys tuotteen tyyppiin (esim. TENA PT ). Paineluokka PN16 TENA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TENA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TENA NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TENA NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TENA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TENA NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TENA NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TENA NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TENA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TENA NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TENA NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TENA T1 117V Ω / 0 C, tarkkuus ±0,4 C / 0 C 4 TENA LL johdinlähetin/säädin, syöttö Vdc, lähtö ma, tarkkuus ±0,5 C TENA LU johdinlähetin/säädin, syöttö 24 Vac/dc, lähtö V < 2 ma, tarkkuus ±0,5 C TENA-M 117Z050 Modbus-lähetin/säädin, syöttö 24 Vac/dc, tarkkuus ±0,5 C TE-N V näyttöoptio lähettimille ML-SER käyttöönottotyökalu lähettimille PRODUAL 59 TUOTELUETTELO

60 JÄÄTYMISVAARA-ANTURIT TEKV-anturit on suunniteltu jäätymisvaaratermostaatin antureiksi. C Mittausalue C Aikavakio 2,5 s IP54, kaapeli tai mittayhde alaspäin Kaapeliläpivienti M16 R ¼ Materiaalit PBT, PC, PA, ruostumaton teräs, messinki Upotussyvyys < 200 mm (saatavilla myös < 400 mm) Paineluokka PN16 4 TEKV PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEKV PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEKV NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEKV NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEKV NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEKV NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEKV NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEKV NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TEKV NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEKV NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEKV NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEKV LL johdinlähetin/säädin, syöttö Vdc, lähtö ma, tarkkuus ±0,5 C TEKV LU johdinlähetin/säädin, syöttö 24 Vac/dc, lähtö V < 2 ma, tarkkuus ±0,5 C TEKV-M 117Z120 Modbus-lähetin/säädin, syöttö 24 Vac/dc, tarkkuus ±0,5 C TE-N V näyttöoptio lähettimille ML-SER käyttöönottotyökalu lähettimille PRODUAL 60 TUOTELUETTELO

61 JÄÄTYMISVAARA-ANTURIT TEV-anturit on suunniteltu jäätymisvaaratermostaatin antureiksi. C Mittausalue C Aikavakio 2,5 s Kaapeli 2 m LIYY 2 x 0,14 R ¼ Materiaalit haponkestävä teräs, messinki Upotussyvyys < 200 mm (saatavilla myös < 400 mm) Paineluokka PN16 TEV PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEV PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEV NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEV NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEV NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEV NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEV NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEV NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TEV NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEV NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEV NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) 4 TEV LL johdinlähetin/säädin, syöttö Vdc, lähtö ma, tarkkuus ±0,5 C TEV LU johdinlähetin/säädin, syöttö 24 Vac/dc, lähtö V < 2 ma, tarkkuus ±0,5 C TEU-N V näyttöoptio TEU LL ja TEU LU -lähettimille ML-SER käyttöönottotyökalu lähettimille PRODUAL 61 TUOTELUETTELO

62 PINTA-ANTURIT TEP-anturit on suunniteltu lämmitys- ja jäähdytysverkostojen lämpötilamittauksiin. Anturi asennetaan putken pinnalle. C Mittausalue C Aikavakio Kaapeliläpivienti Materiaalit noin 5 s IP54, kaapeli tai mittayhde alaspäin M16 letkunkiristimellä putken (halk. < 90 mm) pinnalle PBT, PC, PA, sinkkivalu 4 TEP PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEP PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEP NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEP NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEP NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEP NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEP NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEP NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TEP NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEP NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEP NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEP KP J080 LM235Z, 10 mv/k, 2,98 V / 25 C TEP T1 117V Ω / 0 C, tarkkuus ±0,4 C / 0 C TEP LL johdinlähetin/säädin, syöttö Vdc, lähtö ma, tarkkuus ±0,5 C TEP LU johdinlähetin/säädin, syöttö 24 Vac/dc, lähtö V < 2 ma, tarkkuus ±0,5 C TEP-M 117Z080 Modbus-lähetin/säädin, syöttö 24 Vac/dc, tarkkuus ±0,5 C TE-N V näyttöoptio lähettimille ML-SER käyttöönottotyökalu lähettimille PRODUAL 62 TUOTELUETTELO

63 PINTA-ANTURIT TEPK-anturit on suunniteltu lämmitys- ja jäähdytysverkostojen lämpötilamittauksiin. Anturi asennetaan putken pinnalle. C Mittausalue C Aikavakio noin 5 s Kaapeli 2 m (LIYY 2 x 0,14), PVC nippusiteellä putken pinnalle (Ø mm) Materiaalit mittayhde: sinkkivalu TEPK PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEPK PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEPK NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEPK NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEPK NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEPK NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEPK NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEPK NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TEPK NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEPK NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEPK NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEPK T1 117V Ω / 0 C, tarkkuus ±0,4 C / 0 C 4 TEPK LL johdinlähetin/säädin, syöttö Vdc, lähtö ma, tarkkuus ±0,5 C TEPK LU johdinlähetin/säädin, syöttö 24 Vac/dc, lähtö V < 2 ma, tarkkuus ±0,5 C TEU-N V näyttöoptio TEU LL ja TEU LU -lähettimille ML-SER käyttöönottotyökalu lähettimille PRODUAL 63 TUOTELUETTELO

64 KANAVA-ANTURIT TEKHA-lämpötila-anturit on suunniteltu pienten ilmastointikanavien lämpötilamittauksiin. C Mittausalue C Mittayhde Kaapeli Ø6 mm x 100 mm, haponkestävä teräs 2 m (LIYY 2 x 0,14), PVC, muita pituuksia myös saatavilla laipalla, säädettävä < 90 mm 4 TYYPPI TUOTENRO TEKHA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEKHA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEKHA NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEKHA NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEKHA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEKHA NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEKHA NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEKHA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEKHA NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEKHA NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEKHA KP J290 LM235Z, 10 mv/k, 2,98 V / 25 C PRODUAL 64 TUOTELUETTELO

65 KANAVA-ANTURIT TEK-lämpötila-anturit on suunniteltu ilmastointikanavien lämpötilamittauksiin. C Mittausalue C IP54, kaapeli tai mittayhde alaspäin Kaapeliläpivienti M16 laipalla, säädettävä < 200 mm Materiaalit PBT, PC, PA, ruostumaton teräs TEK PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEK PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEK NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEK NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEK NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEK NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEK NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEK NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TEK NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEK NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEK NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEK KP J040 LM235Z, 10 mv/k, 2,98 V / 25 C TEK T1 117V Ω / 0 C, tarkkuus ±0,4 C / 0 C 4 TEK LL johdinlähetin/säädin, syöttö Vdc, lähtö ma, tarkkuus ±0,5 C TEK LU johdinlähetin/säädin, syöttö 24 Vac/dc, lähtö V < 2 ma, tarkkuus ±0,5 C TEK-M 117Z040 Modbus-lähetin/säädin, syöttö 24 Vac/dc, tarkkuus ±0,5 C TE-N V näyttöoptio lähettimille ML-SER käyttöönottotyökalu lähettimille PRODUAL 65 TUOTELUETTELO

66 KANAVA-ANTURIT TEKA-anturit on suunniteltu isojen ilmastointikanavien lämpötilamittauksiin. Anturin rakenne varmistaa kanavan keskilämpötilan tarkan mittauksen. C Mittausalue C IP54, kaapeli tai mittayhde alaspäin Pituus 3 m Kaapeliläpivienti M16 laipalla ja vetojousilla Materiaalit PBT, PC, PA, ruostumaton teräs 4 TEKA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEKA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEKA NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEKA NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEKA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEKA NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEKA NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEKA NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TEKA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEKA NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEKA NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEKA LL johdinlähetin/säädin, syöttö Vdc, lähtö ma, tarkkuus ±0,5 C TEKA LU johdinlähetin/säädin, syöttö 24 Vac/dc, lähtö V < 2 ma, tarkkuus ±0,5 C TEKA-M 117Z130 Modbus-lähetin/säädin, syöttö 24 Vac/dc, tarkkuus ±0,5 C TE-N V näyttöoptio lähettimille ML-SER käyttöönottotyökalu lähettimille PRODUAL 66 TUOTELUETTELO

67 KANAVA-ANTURIT TEKA-500-anturit on suunniteltu ilmastointikanavien lämpötilamittauksiin. Mittaustulos saadaan neljän mittauspisteen keskiarvona. C Mittausalue C IP54, kaapeli tai mittayhde alaspäin Pituus 500 mm Kaapeliläpivienti M16 laipalla Materiaalit PBT, PC, PA, ruostumaton teräs TYYPPI TUOTENRO TEKA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEKA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEKA NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEKA NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEKA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEKA NTC 10-AN H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEKA NTC 10-C M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEKA NTC 10-KB B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TEKA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEKA NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEKA NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) 4 TEKA LL johdinlähetin/säädin, syöttö Vdc, lähtö ma, tarkkuus ±0,5 C TEKA LU johdinlähetin/säädin, syöttö 24 Vac/dc, lähtö V < 2 ma, tarkkuus ±0,5 C TEKA-M Z170 Modbus-lähetin/säädin, syöttö 24 Vac/dc, tarkkuus ±0,5 C TE-N V näyttöoptio lähettimille ML-SER käyttöönottotyökalu lähettimille SAVUKAASUANTURIT TESK-anturit on suunniteltu savukaasujen lämpötilamittauksiin. C Mittausalue C IP54, kaapeli tai mittayhde alaspäin Materiaali Silumiinivalu Kaapeliläpivienti PG16 R ½ tai laippakiinnitys tilauksesta Paineluokka PN16 TESK PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TESK PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TESK LL 0/ johdinlähetin/säädin, syöttö Vdc, lähtö ma, tarkkuus ±0,5 C TESK LU 0/ johdinlähetin/säädin, syöttö 24 Vac/dc, lähtö V < 2 ma, tarkkuus ±0,5 C PRODUAL 67 TUOTELUETTELO

68 KAAPELIANTURIT TEKY4-lämpötila-anturit on suunniteltu lämpötilan mittaukseen kiinteistöautomaatiojärjestelmissä. Valssattu holkki tarjoaa hyvän suojan vettä ja pölyä vastaan. C Mittausalue C Anturi Kaapeli Ø 4 mm x 30 mm, ruostumatonta terästä IP67 Ø 3,2 mm x 2,3 m, PVC, muita pituuksia myös saatavilla 4 TEKY4 PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEKY4 PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEKY4 NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEKY4 NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEKY4 NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEKY4 NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEKY4 NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEKY4 NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TEKY4 NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEKY4 NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEKY4 NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEKY4 T1 117V Ω / 0 C, tarkkuus ±0,4 C / 0 C TEKY4 LL johdinlähetin/säädin, syöttö Vdc, lähtö ma, tarkkuus ±0,5 C TEKY4 LU johdinlähetin/säädin, syöttö 24 Vac/dc, lähtö V < 2 ma, tarkkuus ±0,5 C TEU-N V näyttöoptio TEU LL ja TEU LU -lähettimille ML-SER käyttöönottotyökalu lähettimille KAAPELIANTURIT TEKY6S-lämpötila-anturit on suunniteltu lämpötilan mittaukseen kiinteistöautomaatiojärjestelmissä. Valssattu holkki tarjoaa hyvän suojan vettä ja pölyä vastaan. C Mittausalue C Anturi Ø 6 mm x 45 mm, ruostumatonta terästä IP67 Kaapeli Ø 5 mm x 2,3 m, silikoni, muita pituuksia myös saatavilla TYYPPI TUOTENRO TEKY6S PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEKY6S PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEKY6S NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEKY6S NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEKY6S NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEKY6S LL johdinlähetin/säädin, syöttö Vdc, lähtö ma, tarkkuus ±0,5 C TEKY6S LU johdinlähetin/säädin, syöttö 24 Vac/dc, lähtö V < 2 ma, tarkkuus ±0,5 C TEU-N V näyttöoptio TEU LL ja TEU LU -lähettimille ML-SER käyttöönottotyökalu lähettimille PRODUAL 68 TUOTELUETTELO

69 KAAPELIANTURIT TEKY6-lämpötila-anturit on suunniteltu lämpötilan mittaukseen kiinteistöautomaatiojärjestelmissä. Valssattu holkki tarjoaa hyvän suojan vettä ja pölyä vastaan. C Mittausalue C Anturi Kaapeli Ø 6 mm x 45 mm, ruostumatonta terästä IP67 Ø 5 mm x 2,3 m, PVC, muita pituuksia myös saatavilla TEKY6 PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEKY6 PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEKY6 NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEKY6 NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEKY6 NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEKY6 NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEKY6 NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEKY6 NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TEKY6 NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEKY6 NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEKY6 NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEKY6 KP J320 LM235Z, 10 mv/k, 2,98 V / 25 C 4 TEKY6 LL johdinlähetin/säädin, syöttö Vdc, lähtö ma, tarkkuus ±0,5 C TEKY6 LU johdinlähetin/säädin, syöttö 24 Vac/dc, lähtö V < 2 ma, tarkkuus ±0,5 C TEU-N V näyttöoptio TEU LL ja TEU LU -lähettimille ML-SER käyttöönottotyökalu lähettimille KAAPELIANTURIT LATTIAAN TEL-anturit soveltuvat lattioiden lämpötilojen mittauksiin. Anturi suositellaan asennettavaksi suojaputkeen lattiavalun sisään. C Mittausalue C Anturi Ø 7 mm Kaapeli 3 m (LIYY 2 x 0,5), PVC, muita pituuksia myös saatavilla TEL PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEL PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEL NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEL NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEL NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEL NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEL NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEL NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) PRODUAL 69 TUOTELUETTELO

70 KAAPELIANTURIT LATTIAAN TEL 5M -anturit soveltuvat lattioiden lämpötilojen mittauksiin. Anturi suositellaan asennettavaksi suojaputkeen lattiavalun sisään. C Mittausalue C Anturi Pituus Kaapeli Ø 5 mm x 20 mm IP68 5 m Ø 3 mm x 5 m, 2 x AWG24 (jäykkä, kaksoiseristetty) TEL NTC 10-5M kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEL NTC 20-5M kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) 4 KAAPELIANTURIT MAAHAN TEM-anturit on suunniteltu esim. ajoluiskien tai katujen lämpötilamittaukseen. Anturi pitää asentaa suojaputkeen. C Mittausalue C Anturi Ø 9 mm Kaapeli 5 m (PUR 2 x 0,75), muita pituuksia myös saatavilla TEM PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEM PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEM NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEM NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEM NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEM NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEM NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEM NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEM NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEM NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) PRODUAL 70 TUOTELUETTELO

71 HUONELÄMPÖTILA-ANTURIT TEHR-anturit on suunniteltu kuivien huonetilojen lämpötilamittauksiin. Internet-sivujen tuotetiedoista löydät myös tilauskaavakkeen, jolla varmistat oikeanlaisen huonelämpötila-anturin toimituksen. C Mittausalue C Materiaali IP20 ABS-muovi ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) 86 x 86 x 32 mm TEHR PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEHR PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEHR NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEHR NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEHR NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEHR NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEHR NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEHR NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TEHR NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEHR NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEHR NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEHR KP J190 LM235Z, 10 mv/k, 2,98 V / 25 C TEHR T1 117V Ω / 0 C, tarkkuus ±0,4 C / 0 C 4 OPTIOT TEHR-K asentoinen kiertokytkin (1, 2,3, 0, A) 24 Vac/dc TEHR-L LED 24 V TEHR-S painonappi (no / nc) 24 Vac/dc TEHR-N digitaalinen näyttö, ohjaus 0 10 V = 0 50 C PRODUAL 71 TUOTELUETTELO

72 HUONELÄMPÖTILA-ANTURIT TEHR-P-lämpötila-anturit on suunniteltu huonetilojen lämpötilamittauksiin ja lämpötilan asetusarvon asettamiseen. Internet-sivujen tuotetiedoista löydät myös tilauskaavakkeen, jolla varmistat oikeanlaisen huonelämpötila-anturin toimituksen. C + asetusarvo Mittausalue C Materiaali IP20 ABS-muovi ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) 86 x 86 x 32 mm 4 TYYPPI TUOTENRO TEHR PT 100-P Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEHR PT 1000-P Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEHR NTC 1.8-P 117E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEHR NTC 2.2-P Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEHR NTC 10-AN-P 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEHR NTC 10-C-P 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEHR NTC 10-P kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEHR NTC 20-P kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEHR NI 1000-LG-P Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEHR NI 1000-P 117C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEHR KP 10-P 117J230 LM235Z, 10 mv/k, 2,98 V / 25 C OPTIOT TEHR-K asentoinen kiertokytkin (1, 2,3, 0, A) 24 Vac/dc TEHR-L LED 24 V TEHR-S painonappi (no / nc) 24 Vac/dc TEHR-N digitaalinen näyttö, ohjaus 0 10 V = 0 50 C PRODUAL 72 TUOTELUETTELO

73 HUONELÄMPÖTILALÄHETTIMET TEHR LL (2-johdin, ma) ja TEHR LU (3-johdin, V) -lähettimet soveltuvat kuivien huonetilojen lämpötilan mittaukseen. Mittausalue on valittavissa. TEHR- M-lähettimistä saadaan viesti sekä Modbus-väylän kautta että V -muodossa. Internet-sivujen tuotetiedoista löydät myös tilauskaavakkeen, jolla varmistat oikeanlaisen huonelämpötilalähettimen toimituksen. C 24 Vdc Mittausalue C Tarkkuus ±0,5 C 25 C:ssa Anturi Pt1000 EN 60751/B Materiaali IP20 ABS-muovi Lämpötila C ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) 86 x 86 x 32 mm TEHR LL johdinlähetin/säädin, syöttö Vdc, lähtö ma TEHR LL-N näytöllä TEHR LU johdinlähetin/säädin, syöttö 24 Vac/dc, lähtö V < 2 ma TEHR LU-PU johdinlähetin/säädin, syöttö 24 Vac/dc, lähtö V < 2 ma, V -potentiometri TEHR LU-PU-N näytöllä, V -potentiometri TEHR LU-N näytöllä TEHR-M 117Z190 Modbus-lähetin/säädin, syöttö 24 Vac/dc, lähtö V < 2 ma TEHR-M-PU 117Z350 Modbus-lähetin/säädin, syöttö 24 Vac/dc, lähtö V < 2 ma, V -potentiometri TEHR-M-PU-N 117Z351 näytöllä, Modbus, V -potentiometri TEHR-M-N 117Z191 näytöllä, Modbus ML-SER käyttöönottotyökalu lähettimille 4 OPTIOT TEHR-K asentoinen kiertokytkin (1, 2,3, 0, A) 24 Vac/dc TEHR-K5R asentoinen kiertokytkin vastuslähdöllä TEHR-P passiivinen potentiometri (ei saatavilla Modbus-malleille) TEHR-N V näyttö PRODUAL 73 TUOTELUETTELO

74 HUONELÄMPÖTILA-ANTURIT TEHU-anturit on suunniteltu kuivien huonetilojen lämpötilamittauksiin. Uppoasennus. C Mittausalue C IP20 Materiaali ABS-muovi upporasian päälle 4 TEHU PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEHU PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEHU NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEHU NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEHU NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEHU NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEHU NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEHU NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TEHU NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEHU NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEHU NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEHU KP J150 LM235Z, 10 mv/k, 2,98 V / 25 C ULKOLÄMPÖTILA-ANTURIT TEU-anturit on suunniteltu käytettäväksi lämpötilamittauksiin ulkotiloissa. C Mittausalue C IP54, kaapeli alaspäin Kaapeliläpivienti M16 ruuveilla, ulkoiset korvakkeet Materiaalit PBT, PC, PA TEU PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEU PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEU NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEU NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEU NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEU NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEU NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEU NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TEU NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEU NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEU NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEU KP J090 LM235Z, 10 mv/k, 2,98 V / 25 C TEU T1 117V Ω / 0 C, tarkkuus ±0,4 C / 0 C PRODUAL 74 TUOTELUETTELO

75 ULKOLÄMPÖTILALÄHETTIMET TEU-lähettimet on suunniteltu käytettäväksi lämpötilamittauksiin ulkotiloissa. C 24 Vdc Mittausalue , , 0 50, C Tarkkuus ±0,5 C (0 C) Anturi Pt1000 EN 60751/B IP54, kaapeli alaspäin Lämpötila C Kaapeliläpivienti M16 ruuveilla, ulkoiset korvakkeet Materiaalit PBT, PC, PA 115 x 115 x 45 mm TEU LL johdinlähetin/säädin, syöttö Vdc, lähtö ma, tarkkuus ±0,5 C TEU LU johdinlähetin/säädin, syöttö 24 Vac/dc, lähtö V < 2 ma, tarkkuus ±0,5 C TEU-N V näyttöoptio TEU LL ja TEU LU -lähettimille ML-SER käyttöönottotyökalu lähettimille 4 TEOLLISUUSTILA-ANTURIT TES-anturit on suunniteltu käytettäväksi kylmien / kuumien tai pölyisten tilojen lämpötilamittauksiin. IP67, C Mittausalue C IP67 Materiaali Silumiinivalu Kaapeliläpivienti PG11 ruuveilla seinäpintaan 98 x 90 x 36 mm TES PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TES PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TES NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TES NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TES NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TES NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TES NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TES NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TES NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TES NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TES NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TES KP J100 LM235Z, 10 mv/k, 2,98 V / 25 C PRODUAL 75 TUOTELUETTELO

76 LÄMPÖTILALÄHETTIMET LLK V2 ja LUK V2 lähettimet on suunniteltu kiinteistöautomaation tarpeisiin lämpötilan mittaukseen. LLK V2 on 2-johdinlähetin, joka muuttaa anturin vastustiedon ma -viestiksi. LUK V2 on 3-johdinlähetin, joka muuttaa anturin vastustiedon V -viestiksi. Lähetin tarvitsee erillisen Pt1000-lämpötila-anturin. C 24 Vdc Mittausalue , , 0 50, C Tarkkuus ±0,5 C (0 C) Anturi PT 1000 EN60751/B (ei sisälly toimitukseen) (LLK V2) ma (LUK V2) Vdc, 2 ma IP54, kaapeli alaspäin Lämpötila C Kaapeliläpivienti 2 X M x 115 x 45 mm 4 LLK V johdinlähetin/säädin LLK-N V näytöllinen 2-johdinlähetin/säädin LUK V johdinlähetin/säädin LUK V2-N näytöllinen 3-johdinlähetin/säädin ML-SER käyttöönottotyökalu lähettimille LÄMPÖTILA- ANTURISIMULAATTORI TESIM anturisimulaattorit on suunniteltu lämpötila-antureiden simulointiin säätöjärjestelmää testattaessa. Mittausalue Tarkkuus (PT 1000) Tarkkuus (NTC 10) Kaapeli 5 valittavaa lämpötilaa (-50, -20, 0, 20, 50 C) ±0,15 C 0 C:ssa ±0,25 C 25 C:ssa IP54 0,9 m, banaaniliittimet TESIM PT Pt1000-simulaattori TESIM NTC NTC 10 -simulaattori PRODUAL 76 TUOTELUETTELO

77 ERIKOISMITTAUKSET JA ILMAISIMET Tuoteryhmä kattaa jäätymisvaaratermostaatit, vesivuotovalvonnan komponentit, lämpömittarit, paineerokytkimet, suodatinvahdit sekä läsnäoloilmaisimet. Näiden täydentävien komponenttien avulla voidaan mm. turvata ilmanvaihdon lämmittimet, ehkäistä vesivahinkoja, säästää energiaa läsnäoloanturien avulla sekä aikatauluttaa suodattimien vaihdot. Suojausyksiköt Säädettävät raja-arvot Mekaaniset mittaukset JÄÄTYMISVAARATERMOSTAATIT Jäätymisvaaratermostaatti on varolaite, jonka avulla pyritään estämään ilmanvaihtokoneen vesipatterin jäätyminen. DIN-kotelo 24 Vac, < 2 VA Tulo Vdc, 10 ma Mittausalue C (ohjaus) 230 Vac, 8 A, res. (hälytys) 60 Vdc, 1 A (toimilaite) Vdc, 10 ma IP20 35 mm DIN-kiskoon JVA kiinteä ennakointi, säätävä, anturityyppi valittavissa (Pt1000, Ni1000-LG, PTC 1000/2000) JVS aseteltava ennakointi, säätävä, anturityyppi valittavissa (Pt1000, Ni1000-LG, PTC 1000/2000) PRODUAL 77 TUOTELUETTELO

78 JÄÄTYMISVAARATERMOSTAATIT Jäätymisvaaratermostaatti on varolaite, jonka avulla pyritään estämään ilmanvaihtokoneen vesipatterin jäätyminen. 11-napainen relekotelo 24 Vac, < 2 VA Tulo 0(2)...10 V, 10 ma Mittausalue C (ohjaus) 50 Vac, 6 A, res. (hälytys) 24 Vdc, 1 A (toimilaite) Vdc, 10 ma IP20 11-napainen relekotelo EJV 24-PT Pt1000-anturille (1000 Ω / 0 C), AR 1 -rele sisältyy toimitukseen JV 24-PT Pt1000-anturille (1000 Ω / 0 C), ohjauslähtö 50 Vac, 6 A res. TERMOSTAATIT 5 TF-kapillaaritermostaatit ovat varolaitteita, joiden avulla pyritään estämään ilmanvaihtokoneen vesipatterin jäätyminen. Mittausalue C Tarkkuus ±1 C Vac, 15 A IP65 Lämpötila...55 C Kosteus %rh 65 x 140 x 62 mm TF termostaatti, kapillaarielementin pituus 1.8 m, automaattinen palautuminen TF 18R termostaatti, kapillaarielementin pituus 1.8 m, manuaalinen palautus TF termostaatti, kapillaarielementin pituus 3 m, automaattinen palautuminen TF 30R termostaatti, kapillaarielementin pituus 3 m, manuaalinen palautus TF termostaatti, kapillaarielementin pituus 6 m, automaattinen palautuminen TF 60R termostaatti, kapillaarielementin pituus 6 m, manuaalinen palautus DBZ kapillaarielementin kiinnike PRODUAL 78 TUOTELUETTELO

79 KONDENSAATIOKYTKIN Kondensaatiokytkin KA 10 on suunniteltu havaitsemaan veden kondensoitumista jäähdytysjärjestelmissä, esimerkiksi jäähdytyspalkeissa. Kondensaatiokytkimen avulla voidaan säätää jäähdytysveden lämpötilaa, kun vesi alkaa kondensoitua putken pinnalle. KA 10-EXT -mallissa on ulkoinen kondensaatioanturi V -lähtö, relelähtö 24 Vac/dc, < 1 VA Lämpötila C Kaapeliläpivienti Vdc, kondensaatiotieto 24 Vac/dc, 1 A, relelähtö IP54, kaapeli alaspäin M16 kahdella nippusiteellä putken (Ø mm) sivulle tai alle KA kondensaatiokytkin KA 10-EXT kondensaatiokytkin ulkoisella anturilla, kaapelin pituus 2 m KONDENSAATIOANTURI Kondensaatioanturi KEK 1 on suunniteltu havaitsemaan veden kondensoitumista jäähdytysjärjestelmissä, esimerkiksi jäähdytyspalkeissa. 5 Nimellisvastus Kaapeli noin 100 kω kastepisteessä 2 m, muita pituuksia myös saatavilla kahdella nippusiteellä putken (Ø mm) sivulle tai alle KEK kondensaatioanturi PRODUAL 79 TUOTELUETTELO

80 VESIVUOTOKYTKIN VVK 2 mittaa siihen kytkettyjen vesivuotoantureiden tilaa. Antureiden kastuessa ja vastusarvon alittaessa asetusarvon VVK 2 hälyttää. Laite hälyttää myös, mikäli anturipiiri on poikki (R>330kΩ). Asetusarvo Mittausalue 24 Vac/dc, < 2 VA < 10 kω tai < 80 kω kω tai 10 kω / kω, valittavissa 60 Vdc, 2 A, res. vaihtokosketin IP20 35 mm DIN-kiskoon VVK vesivuotokytkin VESIVUOTOKYTKIN LPH 10 mittaa siihen kytkettyjen antureiden vastusta. Antureiden kastuessa ja vastusarvon alittaessa asetusarvon LPH 10 hälyttää. 5 Asetusarvo (hälytys) Materiaali 24 Vac/dc, < 2 VA noin 10 kω 60 Vdc, 300 ma, res. vaihtokosketin. Hälytys ilmaistaan myös merkkivalolla ja summerilla. IP20 ABS-muovi ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) 87 x 86 x 32 mm LPH vesivuotokytkin PRODUAL 80 TUOTELUETTELO

81 VESIVUOTOANTURIT VVA ja VVN -antureita käytetään VVK 2 ja LPH 10 -hälyttimien antureina. VVA voidaan asentaa esim. valvottavan tilan lattialle. VVN-nauha-anturi voidaan asentaa esim. valvottavan putken ympärille tai pintalattian alle. Nimellisvastus noin 300 kω kuivana VVA anturi kytkentäkotelolla VVA johdollinen (2 m) anturi VVA anturi (25 x 200 mm), teippikiinnityksellä VVN anturinauha, 1 m nauha ja 2 m kaapeli VVN anturinauha, 2 m nauha ja 2 m kaapeli KANAVALÄMPÖMITTARIT DTM-kanavalämpömittarit soveltuvat mm. ilmanvaihtokanavassa virtaavan ilman lämpötilan osoittamiseen. Mittarit ovat tehdaskalibroituja ja saatavissa kahdella eri asteikolla. 5 Tarkkuus ±2 C Anturi Ø 9 x 185 mm IP40 Lämpötila C Kosteus %rh laipalla 100 x 100 x 230 mm DTM -40/ kanavalämpömittari C DTM 0/ kanavalämpömittari C PRODUAL 81 TUOTELUETTELO

82 PAINE-EROKYTKIMET CPS-paine-erokytkimet on suunniteltu yli- ja alipaineiden sekä paine-eron valvontaan ilmaa ja muita palamattomia kaasuja käsittelevissä järjestelmissä. Tarkkuus ±15 % asetetusta arvosta Vac, 5 A, res. (1 A ind.) IP54 Lämpötila C CPS paine-erokytkin Pa CPS paine-erokytkin Pa CPS paine-erokytkin Pa CPS paine-erokytkin Pa PEK-AS asennussarja PEK- ja CPS-paine-erokytkimille PAINE-EROKYTKIMET 5 PEK-paine-erokytkimet on suunniteltu yli- ja alipaineiden sekä paine-eron valvontaan ilmaa ja muita palamattomia kaasuja käsittelevissä järjestelmissä. Tarkkuus ±15 % asetetusta arvosta 250 Vac, 1.5 A, res. (0,4 A ind.) IP54 Lämpötila C PEK paine-erokytkin Pa PEK paine-erokytkin Pa PEK paine-erokytkin Pa PEK paine-erokytkin Pa PEK paine-erokytkin Pa PEK paine-erokytkin Pa PEK-AS asennussarja PEK- ja CPS-paine-erokytkimille PRODUAL 82 TUOTELUETTELO

83 SUODATINVAHDIT SV-suodatinvahdit on suunniteltu ilmaa ja muita palamattomia kaasuja käsittelevien järjestelmien suodatinseurantaan. Painekytkimen kytkentäpaine on säädettävissä. Tarkkuus (kytkentä) ±15 % asetetusta arvosta Tarkkuus (mittari) ±15 % alueesta 250 Vac, 1.5 A, res. (0,4 A ind.) IP54 Lämpötila C pystysuoraan (ruuveilla) 170 x 150 x 68 mm SV suodatinvahti, 250 Pa SV suodatinvahti, 500 Pa PEK-AS asennussarja PEK- ja CPS-paine-erokytkimille LÄSNÄOLOILMAISIMET LA 14 on läsnäolo-/liiketunnistin ilmastoinnin ja valaistuksen ohjaukseen. Älykäs logiikka estää turhat kytkennät mahdollistaen kuitenkin suuren tunnistusherkkyyden. Äänettömän releen päästöviive on aseteltavissa. (viesti) Materiaalit 24 Vac/dc, < 0.5 VA 60 Vdc, 100 ma, NC tai NO. Viive on aseteltava (2 s, 2 min, 10 min tai 20 min) IP20 uppoasennus (pinta-asennuskotelo myös saatavana) valkea muovi 5 LA läsnäolo-/liiketunnistin KO PRA KO3602 pinta-asennuskotelo PRODUAL 83 TUOTELUETTELO

84 LÄSNÄOLOILMAISIMET LA 15 on suunniteltu erityisesti valaistuksen ohjaukseen. Ohjausreleen kosketin kestää loistevalaisimien ottaman induktiivisen virtapiikin. 24 Vac/dc (viesti) 60 Vdc, 100 ma, NC tai NO. Viive 2 s. (valaistus) 250 Vac, 1.5 VA, viive on aseteltava (2 s, 2 min, 10 min tai 20 min) IP20 uppoasennus (pinta-asennuskotelo myös saatavana) Materiaalit valkea muovi LA läsnäolo-/liiketunnistin valaistuksen ohjaukseen LA-RAJ tunnistussektorin rajoitin (180 ) KO PRA KO3602 pinta-asennuskotelo LÄSNÄOLOILMAISIMET 5 PLT 24 on passiivinen infrapunatunnistin, jota käytetään havaitsemaan esimerkiksi ihmisen liikkuminen valvottavalla alueella. Tunnistimen toiminta perustuu infrapunasäteilyn muutoksien havaitsemiseen valvontakeilojen alueella. Asennusjalka sisältyy toimitukseen. 24 Vac/dc (hälytys) 60 Vdc, 100 ma, NC tai NO, viive on aseteltava (2 s, 2 min, 10 min tai 20 min) IP20 Lämpötila C 64 x 95 x 50 mm PLT passiivinen infrapunatunnistin PLT 24-K passiivinen infrapunatunnistin, kattoasennus LÄSNÄOLOILMAISIMET PLT 12 on passiivinen infrapunatunnistin, jota käytetään havaitsemaan esimerkiksi ihmisen liikkuminen valvottavalla alueella. Tunnistimen toiminta perustuu infrapunasäteilyn muutoksien havaitsemiseen valvontakeilojen alueella. Asennusjalka sisältyy toimitukseen. 12 Vdc (hälytys) 24 Vdc, 100 ma, NC IP20 Lämpötila C 64 x 95 x 50 mm PLT passiivinen infrapunatunnistin PRODUAL 84 TUOTELUETTELO

85 TOIMILAITTEET JA PIENVENTTIILIT Rakennusautomaation tarpeisiin suunnitellut lämpötoimilaitteet, säätöventtiilit ja magneettiventtiilit täydentävät laajan tuotevalikoimamme automaattisten LVI-ohjausjärjestelmien tarpeisiin. Täydentävät tuotteet kaikkiin LVI-järjestelmiin Venttiilit lämmitys- ja jäähdytyssovelluksiin Sovittimet muiden valmistajien venttitiileihin MAGNEETTIVENTTIILIT MV-magneettiventtiilit on suunniteltu rakennusautomaation tarpeisiin, esimerkiksi veden ohjaukseen suljetuissa lämmitys- ja jäähdytysjärjestelmissä (venttiilit eivät sovellu käyttövesiverkostoon). MV-magneettiventtiilit toimivat nollapaine-erojärjestelmissä ja niitä on saatavana sekä avautuvina (NC) että sulkeutuvina (NO). Vaihdettavat kelat ovat saatavana 24 Vac tai 24 Vdc -jännitteelle. 230 Vac Lämpötila C Materiaalit messinki TYYPPI TUOTENRO MV 1/2 NC 230V /2 magneettiventtiili (NC, DN15) MV 1/2 NO 230V /2 magneettiventtiili (NO, DN15) MV 1 1/2 NC 230V /2 magneettiventtiili (NC, DN40) MV 1 1/4 NC 230V /4 magneettiventtiili (NC, DN32) MV 1 NC 230V magneettiventtiili (NC, DN25) MV 3/4 NC 230V /4 magneettiventtiili (NC, DN20) MV 3/4 NO 230V /4 magneettiventtiili (NO, DN20) OPTIOT MV-VK 24VAC-8W vaihdettava kela 24 Vac -jännitelähdettä varten (koot 1/2-1 ) MV-VK 24VDC-8W vaihdettava kela 24 Vdc -jännitelähdettä varten (koot 1/2-1 ) MV-VK 24VDC-14W vaihdettava kela 24 Vdc -jännitelähdettä varten (koot 1 1/4-1 1/2 ) PRODUAL 85 TUOTELUETTELO

86 LÄMPÖTOIMILAITTEET Venttiilimoottoreita on saatavana sekä pulssiohjattuina (PWM) joko 24 Vac (NC/NO) tai 230 Vac syötöllä että V ohjauksella, 24 Vac syötöllä. Kaapelin voi valita kiinteänä (1 m) tai irrallisena (toimitetaan useilla eri pituuksilla). Venttiilin ja moottorin väliin tarvitaan aina sovitin. TYYPPI TUOTENRO A N00-1S termomoottori 230 V, NC, kiinteä kaapeli (1 m) A N00-1S termomoottori 230 V, NO, kiinteä kaapeli (1 m) A N00-1S termomoottori 24 V, NC, kiinteä kaapeli (1 m) A N00-1S termomoottori 24 V, NO, kiinteä kaapeli (1 m) AST N termomoottori 230 V NC, irtokaapeli (myydään erikseen) AST N termomoottori 230 V NO, irtokaapeli (myydään erikseen) AST N termomoottori 24 V NC, irtokaapeli (myydään erikseen) AST N termomoottori 24 V NO, irtokaapeli (myydään erikseen) APR N termomoottori V, irtokaapeli (myydään erikseen) VA sovitin Produalin NV-venttiileihin Kaapelien tilausnumerot Toimilaite 1 m 2 m 3 m 5 m 10 m 15 m 20 m AST APR PRODUAL 86 TUOTELUETTELO

87 Termomoottorin asentamiseksi tarvitaan sovitinrengas. Termomoottorit asennetaan Produalin NV2- säätöventtiileihin VA 80 -sovitinrenkaan avulla. Sovitinrenkaita on saatavana myös muiden venttiilivalmistajien venttiilejä varten. Katso lisätietoja seuraavasta taulukosta. HUOM: Jos taulukosta ei löydy oikeaa venttiiliä, voit täyttää internet-sivuiltamme löytyvän lomakkeen (Tuotevalintaoppaat/Venttiilinmittausohje) ja lähettää mitat Produalin asiakastukeen, joka selvittää sopivan sovitinrenkaan. Venttiilin valmistaja Venttiilin tyyppi Sovitin Tilausnumero Sovittimen kuvaus Huom. Comap VA 70H M28x1,5, harmaa RTD-N VA M30x1,5, valkoinen RTD-G VA M30x1,5, valkoinen RA-N 10/15 Danfoss RA-C RA-U 10 FHF-6 RAV VA 78 VA 72H valkoinen M30x1,5, vaaleanharmaa TWA-K VA M30x1,5, vaaleanharmaa Flowcon EVC VA M30x1,5, tummanvihreä Giacomini VA M30x1,5, harmaa V2020EVS10 Honeywell V2020DSL V2000VS VA M30x1,5, vaaleanharmaa VG5200CC VA 53H M28x1,5, harmaa Johnson Controls VG5400CC VG5410EC VA 55H M28x1,5, harmaa VG5800CC LK VA M30x1,5, harmaa FVXR 15 VA 55H M28x1,5, harmaa MMA FVR 10 EKV 15 VA M28x1,5, tummansininen Oras VA 35H M26x1,5, harmaa Cocon Oventrop F-sarja VA M30x1,5, vaaleanharmaa AV6 ennen 1998 VA M30x1, valkoinen Siemens VXP VA M30x1,5, vaaleanharmaa VD115 VA M30x1,5, vaaleanharmaa TRV-2 TBV-C VA M30x1,5, vaaleanharmaa VA M30x1,5, tummanpunainen 4,5 mm iskun toimilaitteelle. TBV-CM Tour & Andersson VA M30x1,5, vaaleanharmaa 4 mm iskun toimilaitteelle. VA M28x1,5, vaaleanvihreä RVT 40 VA 31H M28x1,5, harmaa COMPACT-P VA M30x1,5, vaaleanharmaa Valitse toimilaite 5 mm iskulla. Universa ennen 1999 VA 70H M28x1,5, harmaa Uponor / Velta provario Magna VA M30x1,5, harmaa Uponor Pro 1" Q&E-muovijakotukki WGF VA M28x1,5, vaaleanvihreä Wehofloor Jakotukki VA M30x1,5, vaaleanharmaa Wirsbo Jakotukki VA M28x1,5, valkoinen 6 PRODUAL 87 TUOTELUETTELO

88 SÄÄTÖVENTTIILIT 2-tieventtiileitä on saatavissa kiinteistöautomaation tarpeisiin eri kokoisina ja erilaisilla Kvs-arvoilla. Venttiilit soveltuvat sekä lämmitys- että jäähdytyskäyttöön. Lämpötoimilaitteet voidaan liittää NV-venttiileihin VA 80 sovittimen avulla. sisäkierre ISO 7/1; ulkokierre ISO 228/1 NV2D säätöventtiili 3/8 (DN10) kiinteä Kvs 1,20 NV2D10F säätöventtiili 3/8 (DN10) säädettävä Kvs 0,05...0,35 NV2D10V säätöventtiili 3/8 (DN10) säädettävä Kvs 0,10...0,80 NV2D säätöventtiili 1/2 (DN15) kiinteä Kvs 1,20 NV2D15F säätöventtiili 1/2 (DN15) säädettävä Kvs 0,05...0,35 NV2D15V säätöventtiili 1/2 (DN15) säädettävä Kvs 0,10...0,80 NV2D säätöventtiili 3/4 (DN20) kiinteä Kvs 1,50 NV2D20V säätöventtiili 3/4 (DN20) säädettävä Kvs 0,10...0,80 6 PRODUAL 88 TUOTELUETTELO

89 MUUNTIMET JA APULAITTEET Laaja muuntimien ja apulaitteiden valikoimamme auttaa säätöja ohjausratkaisujen viimeistelyssä. Esimerkiksi I/O-moduulit, jakajat ja muuntimet mahdollistavat signaalityyppien vaihdot Modbus-signaalien, digitaalisten, analogisten ja 3-pistesignaalien välillä. Muuntajia ja relemoduuleilla sekä puolijohdereleillä varustettuja sähkötehon ohjauskomponentteja voidaan hyödyntää syöttöjännitteen tuottamisessa sekä sähkötehon ohjauksessa. Hyödylliset laitteet rakennusautomaatioprojektien viimeistelyyn Galvaaninen erotus Tulot 0 10 V, 2 10 V, 0 20 ma, 4 20 ma Lähdöt 0 10 V, 2 10 V, 0 20 ma, 4 20 ma, rele MUUNTIMET DA 6 on muunnin, jonka avulla yhteen säätöjärjestelmän analogiatuloon voidaan tuoda 1-6 kappaletta (DI) kosketintuloja. Tulo (1) (2) 24 Vac, < 1 VA 6 x potentiaalivapaa kosketintulo Vdc, 2 ma ma, 500 Ω IP20 35 mm DIN-kiskoon 68 x 77 x 42 mm TYYPPI TUOTENRO DA DI/AO-muunnin PRODUAL 89 TUOTELUETTELO

90 MUUNTIMET ISO 10 erottaa tulo- ja lähtöviestit sekä syöttöjännitteen galvaanisesti toisistaan. ISO 10:n avulla voidaan esim V -viesti muuttaa ma -viestiksi. viestinerotin 24 Vac/dc, < 2 VA Tulo 0 1 V, 0 10 V, 2 10 V, 0 20 ma tai 4 20 ma Vdc, 2 ma, tai Vdc ma, 500 Ω, tai ma IP20 Lämpötila C 35 mm DIN-kiskoon TYYPPI TUOTENRO ISO viestinerotin MUUNTIMET PMU 3 muuttaa Vdc -säätöviestin 24 Vac 3-pisteohjaukseksi V -> 3-pisteohjaus Tulo (toimilaitteen ajoaika) 24 Vac, < 1 VA 0 10 Vdc, 1 ma 24 Vac, 2 A, 3-pistetoimilaitteelle aseteltava, s IP20 11-napainen relekotelo PMU V -> 3-piste -muunnin 7 MUUNTIMET UMP 3 muuttaa 3-pisteohjausviestin Vdc -lähtöviestiksi. 3-pisteohjaus -> V Tulo (muutosnopeus) 24 Vac, < 1 VA Vac/dc Vdc, 1 ma aseteltava, s IP20 11-napainen relekotelo UMP piste -> V -muunnin PRODUAL 90 TUOTELUETTELO

91 MUUNTIMET UV 10 -vahvistimen avulla voi parantaa V -viestin vakautta. UV 10 soveltuu myös valaisimien elektronisten liitäntälaitteiden ohjaamiseen V -> V ( V) Tulo 24 Vac/dc, < 0.5 VA 0(2) 10 Vdc, 0,5 ma 0(2) 10 Vdc < 20 ma tai käännetty IP20 23 x 77 x 45 mm TYYPPI TUOTENRO UV viestinvahvistin MUUNTIMET AO 2 ja AO 3 ovat kiinteistöautomaation tarpeisiin tehtyjä muuntimia, joiden avulla yksi V -viesti voidaan jakaa kahteen (AO 2) tai kolmeen (AO 3) V -viestiin V -> 2 x V / 3 x V Tulo 24 Vac/dc, < 0.5 VA 0 10 Vdc, 0,2 ma IP20 35 mm DIN-kiskoon 23 x 77 x 41 mm TYPE ART NO. AO viestinjakaja, 2 lähtöviestiä AO viestinjakaja, 3 lähtöviestiä 7 PRODUAL 91 TUOTELUETTELO

92 SÄHKÖTEHON OHJAUS Binäärinen askelkytkin BAK 64 soveltuu sähköpattereiden tehon ohjaukseen. Se voidaan liittää kaikkiin säätöjärjestelmiin, joista saadaan V:n ohjausviesti. Apureleiksi sopivat AR 1 tai RY 1 -releet. Kytkettävien vastusten tehon on kasvettava binäärisesti esim. 1, 2, 4, 8, 16, 32kW. Tulo Portaiden välinen viive 24 Vac, < 3 VA Vdc tai Vdc 40 Vdc, 100 ma, AR 1 ja RY 1 -releille aseteltava, 0,7 60 s IP20 11-napainen relekotelo BAK askelkytkin AR apurele sulkeutuvalla koskettimella, releen leveys 13 mm RY apurele vaihtokoskettimella, releen leveys 23 mm SÄHKÖTEHON OHJAUS STS 4 muuntaa V -signaalin yhdeksi aikasuhteelliseksi ja kolmeksi kontaktoriportaaksi. Kontaktoriportaiden tulee olla samantehoiset. Tulo Portaiden lukumäärä 24 Vac, < 1 VA Vdc, 1 ma 35 Vdc, 50 ma, puolijohdereleelle, aikasuhteellinen 3 x 35 Vdc, 100 ma, AR 1 ja RY 1 -releille valittavissa, kpl IP20 11-napainen relekotelo 7 STS sähkötehon säädin AR apurele sulkeutuvalla koskettimella, releen leveys 13 mm PRMK puolijohdereleen ohjausviestin muuntaja, Vac -> Vdc PR 10/ puolijohderele Vac, < 10 A, ohjausjännite Vdc PR 50/ puolijohderele Vac, < 25 A, ohjausjännite Vdc RY apurele vaihtokoskettimella, releen leveys 23 mm PRODUAL 92 TUOTELUETTELO

93 APURELEET RY 1 ja AR 1 ovat apureleitä, joita voi ohjata 24 Vac/dc jännitteellä. RYVA 16 kestää lyhytaikaisen kytkentävirtapiikin ja soveltuu siksi esim. valaistuksen ohjaukseen. ohjaus 24 Vac/dc Tulo 24 Vac/dc, 0,5 VA 250 Vac, 10 A, res. IP20 35 mm DIN-kiskoon AR apurele sulkeutuvalla koskettimella, releen leveys 13 mm RYVA valaistuksen ohjausrele, 10 A (kytkentävirtapiikki < 80 A, <2,5 ms) RY apurele vaihtokoskettimella, releen leveys 23 mm RY 1-K apurele vaihtokoskettimella, lähdössä pistokeliitin APURELEET RY 1-U ja RY 1-U-K ovat V -viestillä ohjattavia releitä. ohjaus Vdc Asetusarvo Tulo Mittausalue 24 Vac/dc, < 1 VA aseteltava, 0 10 V Vdc, 0,2 ma V 250 Vac, 8 A, res., vaihtokosketin IP20 35 mm DIN-kiskoon 23 x 77 x 41 mm RY 1-U jänniteohjattu rele RY 1-U-K jänniteohjattu rele, lähdössä pistokeliitin 7 PRODUAL 93 TUOTELUETTELO

94 APURELEET V -viestillä (FCRY 3) tai vastusviestillä (FCRY 3-R) ohjattava 3-portainen rele esim. puhallinkonvektorin ohjaamiseen (puhaltimen nopeus). puhallinkonvektorin ohjaus 24 Vac/dc, < 1.5 VA Asetusarvo FCRY 3: aseteltava, tehdasasetus 2,5 V, 5,0 V ja 7,5 V. FCRY 3-R: 3 kω = RL4; 4 kω = off; 5 kω = RL1; 6 kω = RL2; 7 kω = RL3 Tulo Vdc, 0,2 ma 3 x 230 Vac, 8 A, res. NO (ristiinlukittu) IP20 35 mm DIN-kiskoon 45 x 90 x 48 mm FCRY puhallinkovektorirele, Vdc -ohjaus FCRY 3-R puhallinkovektorirele, kω -ohjaus APURELEET RL203-releyksikköä käytetään C222-säätimen kanssa puhallinkonvektorin puhaltimen ohjaukseen 240 V -releillä (NO). Jopa 10 releyksikköä voidaan kytkeä isäntänä / orjana yhteen C222-säädinyksikköön. Materiaalit 3 x 240 Vac, 2.4 A, suurin resistiivinen kuorma 4,0 A IP44 ABS-muovia 80 x 122 x 40 mm RL releyksikkö K releyksikön ohjauskaapeli (15 cm) 7 APURELEET TH 5 on pinta-asennettava moduuli, jonka avulla voidaan ohjata useita rinnankytkettyjä termomoottoreita. termomoottorien ohjaus Tulo Materiaali 24 Vac Vac/dc, 10 ma 5 x 24 Vac, 0.6 A, kokonaiskuorma enintään 3 A IP66 PP-muovi ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) TH termomoottoriohjain, 5 lähtöä PRODUAL 94 TUOTELUETTELO

95 MUUNTAJAT JY on hakkuriperiaatteella toimiva tasavirtalähde, joka muuttaa 24 V -syöttöjännitteen valituksi tasajännitteeksi. 24 Vac/dc -> 3, Vdc 24 Vac/dc Vdc, 1 A ( V); 0,5 A ( V) IP20 35 mm DIN-kiskoon 45 x 90 x 58 mm TYYPPI TUOTENRO JY AC/DC -> DC -muuntaja MUUNTAJAT M230/24-15 muuntaa 230 Vac -jännitteen 12/24 Vac -jännitteeksi. 230 Vac -> 12/24 Vac, 15 VA 230 Vac, < 15 VA 24 Vac, 15 VA / 12 Vac, 7,5 VA IP20 Lämpötila C 35 mm DIN-kiskoon 35 x 87 x 60 mm TYYPPI TUOTENRO M230/ muuntaja MUUNTAJAT 7 M230/24-30 muuntaa 230 Vac -jännitteen 12/24 Vac -jännitteeksi. 230 Vac -> 12/24 Vac, 30 VA 230 Vac, < 30 VA 24 Vac, 30 VA / 12 Vac, 15 VA IP20 Lämpötila C 35 mm DIN-kiskoon 54 x 87 x 60 mm TYYPPI TUOTENRO M230/ muuntaja PRODUAL 95 TUOTELUETTELO

96 MUUNTAJAT M230/12-4 muuntaa 230 Vac -jännitteen 12 Vdc -jännitteeksi. 230 Vac -> 12 Vdc, 4 VA 230 Vac, < 4 VA 12 Vdc, 250 ma IP20 TYYPPI TUOTENRO M230/ Vac/12 Vdc 4 VA muuntaja MUUNTAJAT T20 muuntaa 230 Vac -jännitteen 24 Vac -jännitteeksi. 230 Vac -> 24 Vac, 20 VA 230 Vac, < 20 VA 24 Vac, 20 VA IP33 Lämpötila C 61 x 85 x 50 mm TYYPPI TUOTENRO T muuntaja 7 MUUNTAJAT T35 muuntaa 230 Vac -jännitteen 24 Vac -jännitteeksi. 230 Vac -> 24 Vac, 35 VA 230 Vac, < 35 VA 24 Vac, 35 VA IP44 ruuveilla TYYPPI TUOTENRO T muuntaja PRODUAL 96 TUOTELUETTELO

97 MUUNTAJAT T40 muuntaa 230 Vac -jännitteen 24 Vac -jännitteeksi. 230 Vac -> 24 Vac, 38 VA 230 Vac, < 38 VA 24 Vac, 38 VA IP54 Lämpötila C ruuveilla 77 x 123 x 70 mm TYYPPI TUOTENRO T muuntaja MUUNTAJAT T60 muuntaa 230 Vac -jännitteen 24 Vac -jännitteeksi. 230 Vac -> 24 Vac, 60 VA 230 Vac, < 60 VA 24 Vac, 60 VA IP54 Lämpötila C ruuveilla 77 x 123 x 70 mm TYYPPI TUOTENRO T muuntaja MUUNTAJAT 7 T120 muuntaa 230 Vac -jännitteen 24 Vac -jännitteeksi. 230 Vac -> 24 Vac, 120 VA 230 Vac, < 220 VA 24 Vac, 120 VA IP54 Lämpötila C ruuveilla 89 x 174 x 92 mm TYYPPI TUOTENRO T muuntaja PRODUAL 97 TUOTELUETTELO

98 MUUNTAJAT T220 muuntaa 230 Vac -jännitteen 24 Vac -jännitteeksi. 230 Vac -> 24 Vac, 220 VA 230 Vac, < 220 VA 24 Vac, 220 VA IP54 Lämpötila C ruuveilla 104 x 168 x 105 mm T muuntaja AJASTIMET Elektroniset ajastimet LAP 1, LAP 5 ja LAP 10 soveltuvat esim. tehostetun ilmastoinnin ohjaukseen. Aikavalinta tehdään yhdellä painikkeella. Ledit ilmaisevat ajan. Tarkkuus (aika) 24 Vac / 230 Vac, 2 VA ±10 s/h 250 Vac, 8 A, res., vaihtokosketin IP20 kojerasiaan tai seinäpinnalle, pinta-asennuskotelo sisältyy toimitukseen 7 LAP minuuttia (maksimiaika voidaan rajoittaa minuuttiin) LAP tuntia (maksimiaika voidaan rajoittaa tuntiin) LAP tuntia (maksimiaika voidaan rajoittaa tuntiin) PRODUAL 98 TUOTELUETTELO

99 PAINIKKEET Pienjännitepainiketta voidaan käyttää esim. valaistuksen ohjaukseen tai läsnäolotiedon välittämiseen. Led-merkkivaloa voidaan käyttää toiminnon indikointiin. Kalusteita on saatavana 1, 2 tai 4 painikkeella 60 Vdc, 0.8 A IP20 uppoasennus (pinta-asennuskotelo myös saatavana) PJP painike ja 1 merkkivalo PJP painiketta ja 2 merkkivaloa PJP painiketta ja 4 merkkivaloa KO PRA KO3602 pinta-asennuskotelo I/O-LIITYNTÄMODUULIT MIO 12 -I/O-moduulit voivat lukea analogisia ja/tai digitaalisia tuloja, ja ohjata termisiä tai 3-pistetoimilaitteita sekä V analogialähtöjä. Säätimessä on RS-485-liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. 24 Vac, < 2 VA (jännite) 4 x Vdc, 2 ma (triac) 4 x 24 Vac, 1 A, termomoottoreille tai kahdelle 3-pistetoimilaitteelle IP20 Lämpötila C 35 mm DIN-kiskoon 53 x 90 x 58 mm MIO 12-PT Modbus I/O, 4 x Pt1000 tai 4 x potentiaalivapaa digitaalitulo MIO 12-V Modbus I/O, 4 x V analogiatulo tai 4 x potentiaalivapaa digitaalitulo MIO 12-NILG Modbus I/O, 4 x Ni1000-LG tai potentiaalivapaa digitaalitulo 7 PRODUAL 99 TUOTELUETTELO

100 KOTELOT KO IVS on ilkivaltasuoja huoneantureille. Ilkivaltasuoja soveltuu erinomaisesti esim. liikuntasaleihin ja palloiluhalleihin asennettujen huoneanturien suojaksi. Suoja on läpinäkyvä ja lukittava. Lämpötila C ruuveilla (sisältyy toimitukseen) Materiaalit PC-muovi 136 x 136 x 40 mm KO IVS KO5239 ilkivaltasuoja huoneanturille MERKKIVALOT LEKA 24 -merkkivalon avulla voi kahdella erivärisellä valolla, punaisella ja vihreällä, ilmaista esim. jonkin laitteen tilaa. 24 Vac/dc Tulo 24 Vac/dc, < 0.5 VA 2 x 24 Vac/dc IP20 uppoasennus (pinta-asennuskotelo myös saatavana) 85 x 85 x 17 mm LEKA merkkivalo KO PRA KO3602 pinta-asennuskotelo 7 PRODUAL 100 TUOTELUETTELO

101 TUOTEVALINTAOPPAAT ILMANVIRTAUSTUOTTEIDEN VALINTAOPAS Puhallin (puhaltimessa mittausliitännät) Virtaus kanavassa Sovellus Ilmanvirtausmittaustuote IVL PEL ) IML Puhaltimen K-arvo tunnetaan 1) Puhaltimen K-arvoa ei tunneta Asiakkaan oma mittayhde, jonka K-arvo tunnetaan Asiakkaan oma mittayhde, jonka K-arvoa ei tunneta Mittayhdettä ei saatavilla (ilman nopeuden ja lämpötilan mittaus) PEL ) + PP-PK/PP-SK IML + PP-PK/PP-SK Mittayhdettä ei saatavilla (ilmamäärämittaus) 2) 1) Sivu ja ja 34 1) Tuetut puhallinvalmistajat: Fläkt Woods, Rosenberg, Comefri, Ziehl-Abegg, ebm-papst, Nicotra ja Gebhardt. Yleinen kaava valittavissa muiden valmistajien puhaltimille. 2) Ilmamäärä = ilman nopeus x kanavan poikkipinta-ala. 3) PEL 2500 virtauslineaarisella lähdöllä (Q). 8 PRODUAL 101 TUOTELUETTELO

102 ANTURIEN JA MITTALÄHETTIMIEN VALINTAOPAS Tuote tu ominaisuus 8 Tyyppi Sivu C RH CO 2 VOC CO Pa bar m/s m 3 /s lux W/m 2 H 2 O PIR HDH 39 HDHFL 54 HDK 40 HDU 41 HML 44 ILH 42 ILK 43 IML 33 IVL 35 KA KLH 36 KLHJ 37 KLK 38 KLU 37 KLUFL 53 LA LAFL 54 LLK V2 76 LUK V2 76 LUX MMSP1 45 PAFL 55 PEK / CPS 82 PEL 32 PLT 84 SA TEAT 58 TEFL 52 TEHR TEHU 74 TEK 65 TEKA TEKHA 64 TEKV 60 TEKY TEL TEM 70 TENA 59 TEP 62 TEPK 63 TES 75 TESK 68 TEU TEUFL 53 TEV 61 TUNA VPEL 46 VPL 46 VS VVA / VVN 81 Qty PRODUAL 102 TUOTELUETTELO

103 Tyyppi Ω V ma rele Modbus BACnet langaton säädin Käyttöönottotyökalu HDH ML-SER HDHFL FLSER / ML-SER HDK ML-SER HDU ML-SER HML ILH ML-SER ILK ML-SER IML IVL KA 10 KLH ML-SER KLHJ KLK ML-SER KLU KLUFL FLSER LA LAFL FLSER LLK V2 ML-SER LUK V2 ML-SER LUX MMSP1 PAFL FLSER PEK / CPS PEL ML-SER PLT SA 10 TEAT ML-SER TEFL FLSER TEHR ML-SER TEHU TEK ML-SER TEKA ML-SER TEKHA TEKV ML-SER TEKY ML-SER TEL TEM TENA ML-SER TEP ML-SER TEPK ML-SER TES TESK TEU ML-SER TEUFL FLSER TEV ML-SER TUNA 20 VPEL VPL VS 3000 VVA / VVN 8 PRODUAL 103 TUOTELUETTELO

104 SÄÄTIMIEN VALINTAOPAS Säädin Sovellus Toimilaite Toiminto HLS 16 HLS 21 HLS 33 HLS 44 HLS 44-V HLS 44-CO2 HLS 44-3P Neliputkikonvektorin ohjaus Kaksiputkikonvektorin ohjaus Lattialämmitys Lattialämmitys/ -jäähdytys Jäähdytyspalkki Lämmityspatterin ohjaus Käyttöveden lämpötilan säätö Ilmanvaihtokoneen ohjaus 6-tieventtiilin ohjaus Yleissäädin Asennus välikattoon Terminen 3-piste V Säätöportaat 1 2 2/3 2/3 2/3 2/3 2/3 2/3 2/3 1/ /2 2/2 2/2 Säätötavat P P P P/PI P/PI P/PI P/PI P/PI P/PI P/PI P/PI P/PI P/PI P/PI P/PI P/PI 3-nopeuspuhaltimen ohjaus FCRY 3:n avulla HLS 44-6W HLS 44-BAC HLS 45 PDS 2 EC-puhaltimen ohjaus Ilmamääräsäätö Kesä/talvi CO 2 -perusteinen ilmanvaihdon ohjaus Valaistuksen ohjaus on/off Modbus BACnet PDS 2.2 HS 2.2-M C221 C222 C230 Sivu Säädinlähdöllä varustetut lähettimet HDH, HDK, HDU ILH, ILK IML KLH KLK Säädinlähtö LLK, LUK PEL 1000 Toiminto KPEL, KPEL 9K TEAT TEHR TEK TEKA TEKV TEKY TENA TEP TEPK TEU TEV ma V Säätöportaat Säätötavat P/PI P/PI P/PI P/PI P/PI P/PI P/PI P/PI P/PI P/PI P/PI P/PI P/PI P/PI P/PI P/PI P/PI P/PI P/PI Jäähdytyksen ohjaus Lämmityksen ohjaus CO 2 -ohjaus VOC-ohjaus Kosteusohjaus Paineen ohjaus Modbus BACnet Sivu PRODUAL 104 TUOTELUETTELO

105 VASTUSARVOTAULUKKO Anturielementti Pt 100 Pt 1000 Ni 1000 Ni LG NTC 1.8 NTC 2.2 NTC 3.0 NTC 10 NTC 20 NTC 10- AN NTC 10-C NTC 10- KB KP 10 T1 Tol. ±0,3 C/ 0 C EN60751 B ±0,3 C/ 0 C EN60751 B ±0,4 C/ 0 C DIN43760 ±0,4 C/0 C tcr 5000ppm Siemens ±0,3 C/ 25 C TAC ±0,25 C/ 25 C Johnson ±0,25 C/ 25 C ±0,25 C/ 25 C Trend / Distech ±0,25 C/ 25 C H&W ±0.25 C/ 25 C Andover ±0.25 C/ 25 C Carel ±0.5 C/ 25 C LM235Z 10 mv/k ±0,4 C/ 0 C Temp. C Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω V Ω , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , PRODUAL 105 TUOTELUETTELO

106 TYÖKALUT HELPPOON JA NOPEAAN KÄYTTÖÖNOTTOON ML-SER Helppo ja nopea käyttöönottotyökalu 1 Produalin mittalähettimien käyttöönotto- ja konfigurointityökalu Helppo asetusten määrittely tai yhden pisteen kenttäkalibrointi tarvittaessa Konfigurointi laite kerrallaan Sisäänrakennetun säädinoption aktivointi Modbus-osoitteistus Tehdasasetusten palautus 2 Esimerkkejä: 1 Helppo säädintoimintojen konfigurointi huonehiilidioksidilähettimiin 2 Helppo kanava-anturin lämpötilamittauksen virittäminen 3 3 Helppo käyttäjän valittavissa olevien mitta-alueiden ja lähtöjen konfigurointi paine-erolähettimiin Katso anturien ja mittalähettimien valintaopas (sivu 102) MUUT HYÖDYLLISET KÄYTTÖÖNOTTOTYÖKALUT Käyttöönottotyökalut HLS-lämpötilasäätimille: HLS 44-SER (sivu 18, HLS 44-CO2-SER (sivu 20), HLS 44-3P-SER (sivu 21), HLS 44-6W-SER (sivu 22), HLS 45-SER (sivu 24) H203 käyttöönottotyökalu säädinyksiköille C221 (sivu 27), C222 (sivu 28) ja C230 (sivu 29) FLSER käyttöönottotyökalu langattomille säätimille (sivu 51) FLSNIF työkalu langattoman verkon seurantaan (sivu 56) 9 PRODUAL 106 TUOTELUETTELO

107 INDEKSI A 2X A 4X A AO 2 91 AO 3 91 APR AR AST 2X AST 4X AT 26 BAK C C C CPS XX 82 DA 6 89 DBZ DTM 81 E , 30 E , 30 E , 30 EJV 24-PT 78 FCRY , 94 FCRY 3-R 94 FLAN 51 FLREP 52 FLREP-U 52 FLSER 51 FLSNIF 56 FLTA 51 H HDH 39 HDH 10K 39 HDH-BAC 39 HDH-M 39 HDH-M-RH 39 HDH-RH 39 HDHFL 54 HDHFL-RH 54 HDK 40 HDK 10K 40 HDK 10K-M 40 HDK 10K-M-RH 40 HDK 10K-RH 40 HDK-M 40 HDK-M-RH 40 HDK-RH 40 HDU 41 HDU 5K 41 HDU 5K-M 41 HDU-M 41 HLS HLS HLS 21-EXT 17 HLS HLS 33-EXT 18 HLS HLS 44-3P 21 HLS 44-3P-SER 21 HLS 44-6W 22 HLS 44-6W-SER 22 HLS 44-BAC 23 HLS 44-CO2 20 HLS 44-SER HLS 44-V 19 HLS HLS 45-SER 24 HLS-44-CO2-SER 20 HML 44 HMV 44 HS 2.2-M 27 ILH 42 ILH-M 42 ILH-M-RH 42 ILH-RH 42 ILK 43 ILK-M 43 ILK-M-RH 43 ILK-RH 43 IML 33 IML-M 33 ISO IVL XX 35 IVLJ XX 35 JV 24-PT 78 JVA JVS JY 95 K201 28, 94 KA KA 10-EXT 79 KEK 1 79 KLH KLH KLH-M 36 KLHJ KLK KLK-M 38 KLU KLUFL 53 KO IVS 100 KO PRA 83-84, KPEL 32 KPEL 9K 32 KRM-1 48 KRM-2 49 KRM-2-BAC 49 KRM-2-MOD 49 LA LA LAFL 54 LAFL-LX 54 LAP X 98 LEKA LLK V2 76 LPH LUK V2 76 LUX LUX LUX M230/ , 96 M230/ M230/ MIO ML-SER 33, 36, 38-43, 58-63, 65-69, 73, MMSP1 45 MPCC 39 MT MVXX 85 NV2DXX 88 PAFL 55 PDS 2 26 PDS PEK XX 82 PEK-AS PEL 32 PEL PEL PEL 8K 32 PEL-AS 33 PJP X 99 PLT PLT PMU 3 90 PP-PK 34 PP-SK 34 PR 10/ PR 50/ PRMK 92 RDP RL203 28, 94 ROU RY RY 1-K 93 RY 1-U 93 RY 1-U-K 93 RYFL-XS 55 RYVA 16 19, 93 SA STS 4 92 SV XX 83 T T20 96 T T35 96 T40 97 T60 97 TEAT 26, 58 TEAT LL 58 TEAT LU 58 TEAT-M 58 TEFL 52 TEFL-P 52 TEFL-RH 52 TEFL-RH-P 52 TEHR 26, 71 TEHR LL 73 TEHR LU 73 TEHR PT 1000-P/PDS 2 26 TEHR-M 73 TEHR-P 72 TEHU 74 TEK 26, 65 TEK LL 65 TEK LU 65 TEK-M 65 TEKA 66 TEKA LL 66 TEKA LL TEKA LU 66 TEKA LU TEKA TEKA-M 66 TEKA-M TEKHA 64 TEKV 60 TEKV LL 60 TEKV LU 60 TEKV-M 60 TEKY4 68 TEKY4 LL 68 TEKY4 LU 68 TEKY6 69 TEKY6 LL 69 TEKY6 LU 69 TEKY6S 68 TEKY6S LL 68 TEKY6S LU 68 TEL TEM 70 TENA 26, 59 TENA LL 59 TENA LU 59 TENA-M 59 TEP 26, 62 TEP LL 62 TEP LU 62 TEP-M 62 TEPK 63 TEPK LL 63 TEPK LU 63 TES 75 TESIM 76 TESK 67 TESK LL 67 TESK LU 67 TEU 26, 74 TEU LL 75 TEU LU 75 TEUFL 53 TEUFL TEUFL-DI 53 TEV 61 TEV LL 61 TEV LU 61 TF XX 78 TH 5 18, 94 TUNA UMP 3 90 UV VH VPEL 1.0/ VPEL 4.0/ VPL VPL VR VS VVA X 81 VVK 2 80 VVN X PRODUAL 107 TUOTELUETTELO

108 Luotettavat rakennusautomaatiomittaukset 5 vuoden takuu YHTEYSTIEDOT SUOMI Kotka Produal Oy Keltakalliontie Kotka tel fax info@produal.fi Ruotsi Produal Sverige AB Solkraftsvägen 16 A Stockholm tel info@produal.se Tanska Produal A/S Generatorvej 8H 2860 Soeborg tel info@produal.dk Ranska Produal S.A.S. 16, rue Albert Einstein Champs sur Marne tel info@produal.fr Puola Produal Oy - myyntikonttori ul. Płochocińska 19/ Warszawa tel info@produal.pl Vantaa Produal Oy Teknobulevardi 3-5 A Vantaa Jyväskylä Produal Oy Ohjelmakaari Jyväskylä Muut maat Produal Oy Partner sales tel partnersales@produal.com Produal office Partner Lisää tietoa tuotteista:
