1 Siistiä hävittämistä. Geberit-viemärijärjestelmät, -viemärikalusteet ja -vesilukot

2 Vettä, yksinkertaisesti liitettynä. Ota varman päälle. Saniteettitekniikan alalla Geberit tarkoittaa tietotaitoa. Voit luottaa Geberit-järjestelmiin veden syöttöliitännöissä, jakelussa kaikkiin kerroksiin ja kaikille käyttäjille sekä kattojen ja rakennusten viemäröinneissä julkiseen viemäriverkkoon asti. Geberit auttaa tarjoamaan asiakkaillesi ratkaisuja, jotka edustavat tekniikan korkeinta tasoa hydrauliikan, palosuojauksen, äänieristyksen, luotettavuuden ja ympäristöominaisuuksien osalta. 3

3 Kaikki viemäröintiin. Viemäröinti Geberit Silent-db Geberit Silent-PP Geberit PE Geberit Sovent Kattovedenpoisto Geberit Pluvia Turvallisuus ja mukavuus Palosuojaus ja äänieristys Vesilukot ja kaivot kylpyhuoneessa Kylpyammevesilukot Suihkualtaiden viemäröinti Lattiakaivot ja suihkukourut Seinäkaivo-elementti Lattiakaivo Pesualtaan vesilukot Geberit PE -sovellusten sertifioinnit Type-tested and monitored 4 5

4 Geberitin järjestelmällinen lähestymistapa tekniikkaan. Kun kaikki sopii täydellisesti. Geberitille viemäröinti ei tarkoita vain veden johdattamista pois. Geberit sijoittaa paljon tietotaitoa innovatiivisten tuotteiden kehittämiseen varmistaakseen, että yrityksen valmistamat viemäröintitekniikan tuotteet ovat muun rakennustekniikan kehityksen kanssa samalla tasolla ja, että ne täyttävät vaativat palosuojaus- ja äänieristysvaatimukset. Aina varaa parantaa Geberit on saniteettitekniikan markkinajohtaja Euroopan alueella. Tämä koskee erityisesti rakennusten viemäröintiä. Tuskin mikään muu alan yritys sijoittaa vuodesta toiseen yhtä paljon vanhojen järjestelmien optimointiin sekä uusien tekniikoiden kehittämiseen kuin Geberit. Erittäin hyvä palosuojaus- ja äänieristysosaaminen Saniteettitekniikka- ja materiaalinkehityslaboratorioiden lisäksi Geberitillä on myös rakennustekniikan ja akustiikan laboratorio, joka on ainutlaatuinen maailmassa. Siellä tarkastellaan sekä yksittäisten osien että kokonaisten viemäröintijärjestelmien hydraulisia, akustisia ja staattisia ominaisuuksia. Esimerkiksi äänen siirtymistä kokoojaputkea pitkin useita kerroksia voidaan testata todenmukaisissa olosuhteissa, ja se voidaan optimoida. Palosuojauksen alalla Geberit työskentelee tiiviissä yhteistyössä ulkoisten testilaboratorioiden kanssa. Sekä prototyypit että sarjatuotteet käyvät läpi todenmukaiset polttokokeet. Tässä kehitystyössä otetaan täydellisesti huomioon eri maiden erilaiset palosuojausvaatimukset. Näkyvät viemärikalusteet Geberitille viemärikalusteet ovat merkittävä osa viemäriasennusta, ja ne muodostavat yhdessä Geberit-putkijärjestelmien kanssa yhtenäisen yksikön, jossa on yksinkertaiset liitokset. Geberit-viemärikalusteet muodostavat myös täydelliset liitännät kylpyhuonekalusteisiin. Geberit tarjoaa oikean ratkaisun olipa sitten kyse siitä, että kylpyhuoneen suunnittelun on täytettävä korkeimmat odotukset, vaaditaan esteettömiä sovelluksia tai että rakenteen on yksinkertaisesti oltava tilaa säästävä. Luota ammattilaisiin Tuotteen tai tekniikan menestys kulkee käsi kädessä sen toimivuuden ja taloudellisuuden kanssa. Tästä syystä ammattilaisilta eri puolilta maailmaa saadut palautteet ja ehdotukset otetaan huomioon uusien innovaatioiden suunnittelun ja jatkokehittelyn yhteydessä. Geberit-tuotteissa ja -järjestelmissä siis hyödynnetään sinun asiantuntemustasi! Viemärijärjestelmän taattu pitkäikäinen toimivuus Palosuojaus- ja äänieristysstandardien noudattaminen Turvallinen liitäntätekniikka ja viemärikalusteet Sopivat ratkaisut lähes jokaiseen käyttökohteeseen 6 7

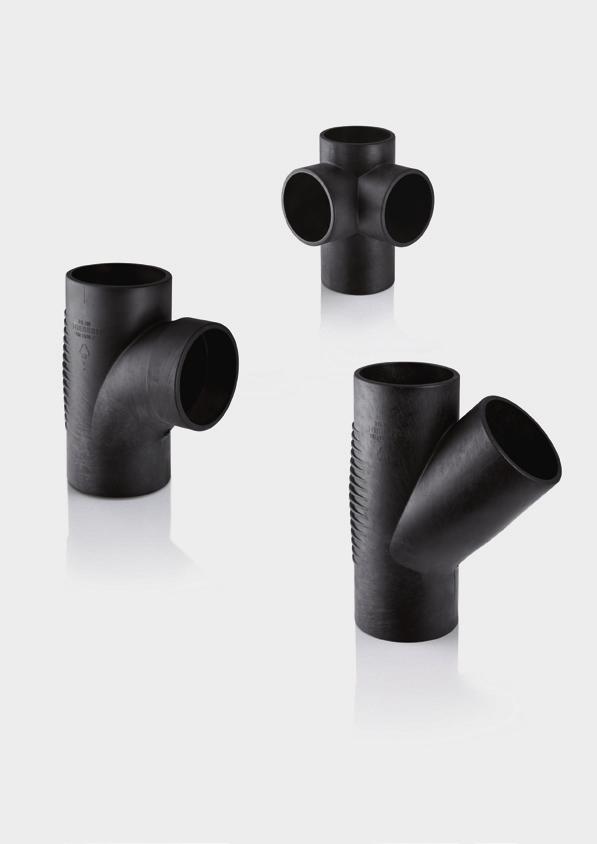

5 Geberit Silent-db20. Hiljainen viemärivesi. Mukautuva ja monipuolinen: yhteet lähes mihin tahansa kuviteltavissa olevaan asennustilanteeseen. Geberit Silent-db20 -viemärijärjestelmään on asennettu valmiiksi äänieristys. Näin voit luottaa siihen, että se vastaa olemassa olevia äänieristysvaatimuksia. Putket, yhteet, liitokset, kannakkeet ja eristys on toteutettu taloudellisesti, ja ne tarjoavat kaiken, mitä tarvitset, jotta viemärijärjestelmäsi olisi käytännöllinen. 1 Kolminkertainen suoja melua vastaan Geberit Silent-db20 -viemärijärjestelmän valmistuksessa on käytetty mineraalivahvistettua PE-S2-muovia. Se lisää putkien ja yhteiden painoa. Tämä puolestaan vähentää niiden ominaisvärähtelyä ja myös eristää tehokkaasti ääntä. Vaikutusalueille lisätyt äänieristysrivat auttavat vähentämään melun syntymistä entisestään. Järjestelmäputkien kiinnitykseen tarkoitetut kannakkeet eristävät järjestelmän akustisesti seinästä tai katosta ja ehkäisevät siten äänen siirtymistä. vasti täydellinen vetolujuus, mikä tarjoaa lisävarmuutta silloin, kun putket asennetaan betoniin tai asennusolosuhteet ovat ahtaat. Katkaisu ja asentaminen onnistuu ilman vaarallisia työvaiheita. Käsittelystä jäljelle jääneitä ylijäämäosia voidaan käyttää sovitepaloina, tai ne voidaan hävittää helposti. Geberit GRB -alipaineventtiilit Asennuksiin, joissa tavanomainen tuuletus ei tilan vuoksi ole mahdollista, Geberitillä on lisäksi tarjota alipaineventtiileitä DN 100 asti. 2 Aina oikeat mitat Haarayhteet, jotka on sovitettu mitoiltaan tavanomaisiin kokoojaputkien mittoihin, on hydraulisesti optimoitu. Se mahdollistaa kokoojaputkien suuremman kuormituksen ja joissakin tapauksissa jopa pienemmän mitoituksen. Putkia ja yhteitä on saatavissa väliltä DN 56 DN 150. Geberit ProPlanner -suunnitteluohjelmisto auttaa suunnittelemaan tehokkaasti ja oikein. Kaksi luotettavaa liitäntätyyppiä Kohteesta riippuen voidaan käyttää kahta erilaista liitäntätyyppiä. Ruuvattavat pantaliittimet voidaan irrottaa milloin tahansa, jolloin järjestelmään voidaan tehdä helposti muutoksia. Sähköhitsausmuhveilla tai puskuhitsausprosessilla saavutetaan yksinkertaisesti ja luotetta- 1 Optimoidut yhteet, joissa äänieristysrivat 2 Sähköhitsausiliitos, jossa korkea vetolujuus 3 Paksu materiaali takaa äänenvaimennuksen: mineraalivahvistettu PE-S2-muovi 3 Erinomainen äänieristys Monipuolinen järjestelmä, jossa monia mittoja ja yhteitä Hydraulisesti optimoidut yhteet Puhdas ja turvallinen käsittely ilman kipinöitä Vähäinen määrä ylijäämäpaloja, joiden hävittäminen on ympäristöystävällistä 8 9

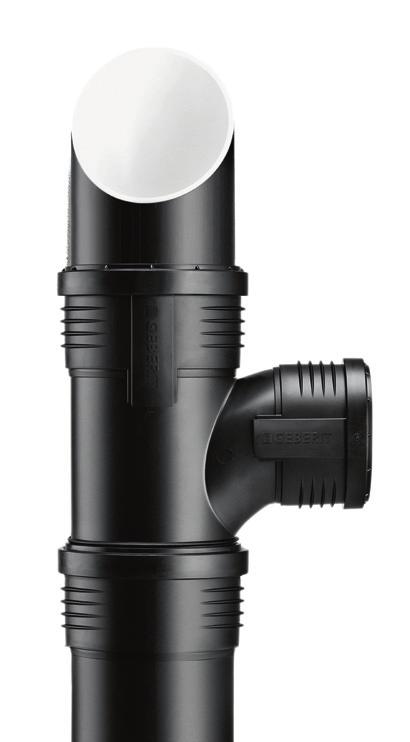

6 Geberit Silent-PP. Helppo äänieristys muhviliitoksilla. Hydraulisesti ja ääniteknisesti optimoitu viemäröinnin pistoliitinjärjestelmä Lujatekoiset, helposti käsiteltävät ja kestävät materiaalit Nopea, helppo ja turvallinen asennus rakennustyömaalla Kytkentäputkiin monikerroksisissa asuinrakennuksissa tai kattavaan viemäriasennukseen omakoti- tai paritaloissa: Geberit Silent-PP -viemäröinnin muhviliitosjärjestelmä sopii ihanteellisesti viemäröintijärjestelmien nopeaan, taloudelliseen ja akustisesti optimoituun asentamiseen. Se voidaan yhdistää helposti Geberit Silent-db20 -järjestelmään. 1 Pieni lineaarinen lämpölaajaneminen asennuksissa ilman paisuntamuhvia Materiaalit kylmässä iskunkestäviä Luotettava EPDM-tiivisteen ansiosta Taloudellinen mitoitus hydraulisesti optimoiduilla yhteillä, joissa suuri viemäröintikapasiteetti. Helppo ja turvallinen käsittely lujien materiaalien ansiosta Geberit Silent-PP -viemäröinnin muhviliitosjärjestelmä koostuu lujatekoisesta, mineraalivahvistetusta, kolmikerrosputkesta. Koska käytettyjen materiaalien lämpölaajeneminen on vähäistä, voidaan koko viemäröintijärjestelmä asentaa ilman paisuntamuhveja. Järjestelmäputkien korkean rengasjäykkyyden ja muhveissa olevien testattujen EPDM-tiivisteiden ansiosta viemäröintijärjestelmä on luotettavasti ja pysyvästi tiivis. Putkia ja yhteitä voidaan käsitellä myös alhaisissa lämpötiloissa, koska niiden materiaali on iskunkestävä myös kylmissä olosuhteissa. Erinomainen UV-kestävyys mahdollistaa lyhyen varastoinnin ulkoilmassa, kun työtä suoritetaan. Nopeaa ja yksinkertaista asentamista varten kaikissa viemäröintijärjestelmän yhteissä on käytännölliset merkinnät. Yksinkertainen rajoitin osoittaa oikean pistosyvyyden. Yhteensopiva järjestelmä Geberit Silent-db20 -järjestelmän kanssa Edullinen Geberit Silent-PP -liitäntä kokoojaputkeen on osoittanut arvonsa monikerroksisissa asuinrakennuksissa. Kokoojaputkelle saavutetaan erinomainen kustannus-hyötysuhde yhdessä Geberit Silent-db20 -järjestelmän kanssa. Näiden kahden järjestelmän yhteenliittämiseksi on saatavissa liitosyhteitä, joissa on ruostumattomasta teräksestä valmistetut kynnet ja joilla mahdollistetaan tiiviit ja erottamattomat liitokset. Geberit ProPlanner -suunnitteluohjelmisto sopii viemäröintiasennusten laskemiseen ja mitoittamiseen. 2 3 Taloudellinen, kuormitettava ja hydraulisesti optimoitu Hydraulisesti optimoidut yhteet vähentävät melun muodostumista Geberit Silent-PP -viemärijärjestelmässä ja mahdollistavat samalla pienemmät putkikoot. Näin asennus on taloudellinen ja sen kuormituskapasiteetti on suuri: hormien koko voidaan minimoida, jolloin tilaa säästyy asuinkäyttöön. 1 Monipuolinen muhviliitosjärjestelmä taloudellisiin asennuksiin 2 Pysyvä liitos: muhvissa oleva kynsi ruostumattomasta teräksestä varmistaa Geberit Silent-PP -järjestelmän liitoksen Geberit Silent-db20 -järjestelmään 3 Näkyvät pistosyvyyden ja kohdistuksen merkinnät 4 Puhdistusyhde, jossa virtausteknisesti optimoitu kansi

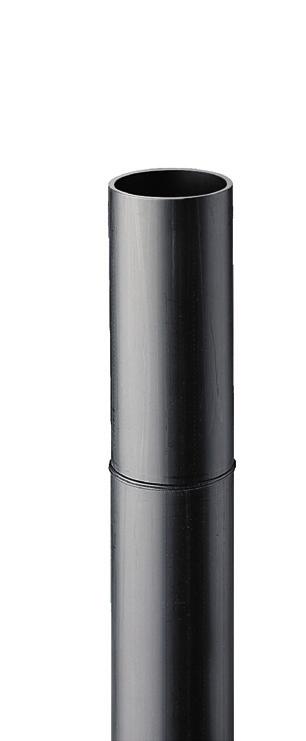

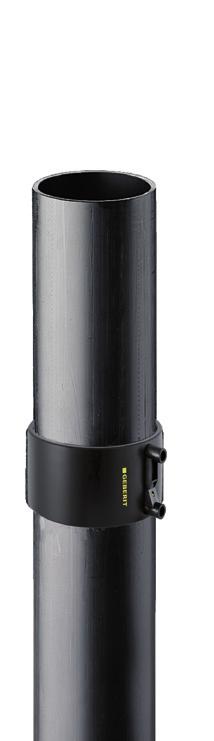

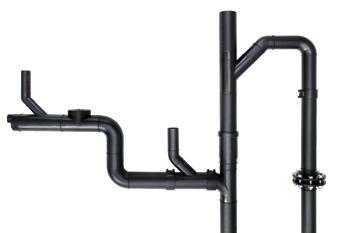

7 Geberit PE -viemäriputket. Likaisen työn ammattilaiset. Suuri lämpötilanmuutos, aggressiivinen viemärivesi, paine, siirtymät ja kemialliset vaikutukset: jos viemäröinnissä vaaditaan erinomaista kestävyyttä, Geberit PE -viemäriputket takaavat turvallisuuden. Suuri valikoima tuotteita ja laaja kokovalikoima Erinomainen lämpötilan ja kemikaalien kestävyys Luja ja iskunkestävä Erilaisia liitäntävaihtoehtoja Ympäristöystävällinen muovi Geberit PE kestää lämpötiloja, painetta ja voimakkaita aineita Geberit PE -viemäröintijärjestelmä on valmistettu korkeatiheyksisestä polyetyleenistä (PE-HD), joka on kestävä putkimateriaali. Se sopii lukuisiin käyttötarkoituksiin kuten teollisuuden, kaupallisen alan tai laboratorioiden tarpeisiin, asennettavaksi maahan, betoniin tai siltarakenteisiin sekä rakennusten viemäröintiin. Kuuma vesi ei vaikuta materiaaliin, vaikka veden lämpötila olisi jopa 80 C tai väliaikaisesti jopa 100 C ilman mekaanista kuormitusta. Materiaali kestää noin 95 prosenttia kaikista kaupallisista emäksistä, hapoista ja kemikaaleista. Putket ja yhteet kestävät myös tärähdyksiä, pudotuksia, iskuja tai jopa 1,5 baarin painetta murtumatta ja ilman pysyviä muodonmuutoksia. Käytetty muovi on ympäristöystävällistä ja kierrätettävää. Sen käsittelyssä tai tulipalon sattuessa ei synny mitään vaarallisia päästöjä. Geberit PE pitkäikäiset, kestävät liitokset Geberit PE-putkia on saatavissa väliltä DN 30 DN 300, sekä laaja valikoima yhteitä. Putket ja yhteet voidaan yhdistää kohteesta riippuen käyttämällä puskuhitsausta, sähköhitsausta, ruuviliitoksia tai laippoja. Sopii Geberit-järjestelmätekniikkaan Geberit PE -putket ja -yhteet sopivat saumattomasti Geberit-järjestelmään, olipa kyseessä sitten palosuojaus, kattoviemäröinti tai teollisuusjärjestelmät, ja niitä voidaan yhdistellä ongelmitta. Viemäröintiasennusten laskelmat ja mitoitus suoritetaan Geberit ProPlanner - suunnitteluohjelmistolla Supistusyhde, epäkesko 2 Puhdistusyhde 3 Sähköhitsausmuhvi 4 Haarayhde 5 Paisuntamuhvi 6 Puskuhitsaus 7 Laippaliitos 12 13

8 Geberit PE Sovent. Taloudellinen ja hienostunut viemäröinti pilvenpiirtäjiin. Optimoitu virtaus: uusi Geberit PE Sovent - yhde liikuttaa pystykokoojassa olevaa vettä pyörivällä liikkeellä. Veden pyöriminen tuottaa jatkuvan ilmapatsaan. Tämä tasaa paineen ja parantaa viemäröintikapasiteettia. Virtausteknisesti optimoidut Geberit PE Sovent -yhteet mahdollistavat korkeiden rakennusten kokoojaputkien edullisen asentamisen. Ne nostavat putkiston kapasiteettia moninkertaisesti, ja niiden ansiosta samansuuntaisesti kulkevaa tuuletusputkea ei tarvitse asentaa. 1 Kiperä tehtävä hydrauliikan asiantuntijoille Tavanomaisissa kokoojaputkissa erityiset virtausperiaatteet vaikuttavat tietystä pituudesta alkaen. Nopeasti vaihtelevat paineolosuhteet voivat johtaa siihen, että kokoojaputkeen liitetyt kerroskytkennät joko imeytyvät tyhjiksi suuren alipaineen takia tai puhaltuvat tyhjiksi ylipaineen takia. Kumpikaan näistä tilanteista ei ole toivottava. Tämän estämiseksi monissa pilvenpiirtäjien viemäröintijärjestelmissä on erittäin suuriksi mitoitettuja kokoojaputkia ja niiden kanssa samansuuntaisesti kulkeva tuuletusputki, joka on liitetty säännöllisin välein kokoojaputkeen. Luja ja täysin yhteensopiva järjestelmä Geberit PE Sovent-yhteitä on saatavissa kahdessa koossa halkaisijaltaan 110 millimetrin tai 160 millimetrin kokoisiin kokoojaputkiin. Yhde on valmistettu kestävästä PE-HD-muovista, ja se voidaan hitsata Geberit PE- tai Geberit Silent-db20 -viemäriputkiin, jolloin saadaan täysin tiivis ja iskunkestävä liitos. 2 Erinomainen viemäröintikapasiteetti 12 l/s koossa DN 100 patentoidun virtausohjauksen ansiosta. Mahdollistaa DN 100 putkikoon käytön jopa erittäin korkeissa rakennuksissa. Poistaa yhdensuuntaisesti kokoojaputken kanssa kulkevan tuuletusputken tarpeen. Säästää rahaa ja tilaa hormissa, koska putkia on tavanomaista vähemmän ja ne ovat mitoiltaan tavanomaista pienempiä. Geberit-tietotaito hienoimmillaan PE Sovent -yhteen myötä Geberit on kehittänyt edullisen ja teknisesti hienostuneen vaihtoehdon korkeiden rakennusten tavanomaisille viemärijärjestelmille. Geberit PE Sovent estää hydrauliset tukokset kokoojaviemärissä ja nostaa siten kokoojaviemärin virtauskapasiteettia. Samalla PE Sovent varmistaa ilman syötön haarojen ja kokoojaputken välillä. Näin ollen rinnalla kulkevaa tuuletusputkea ei tarvita. Lisäksi väliseinä estää vaahdon tai roiskeveden joutumisen kerroskytkentöihin. 1 Tavanomainen kiinteistöviemäröinti, jossa sekundäärinen ilmanvaihto 2 Kiinteistöviemäröinti Geberit PE Sovent -liittimillä 3 Suuri määrä liityntävaihtoehtoja 3 Yhteensopiva Geberit PE- ja Geberit Silent-db20 -viemärijärjestelmien kanssa

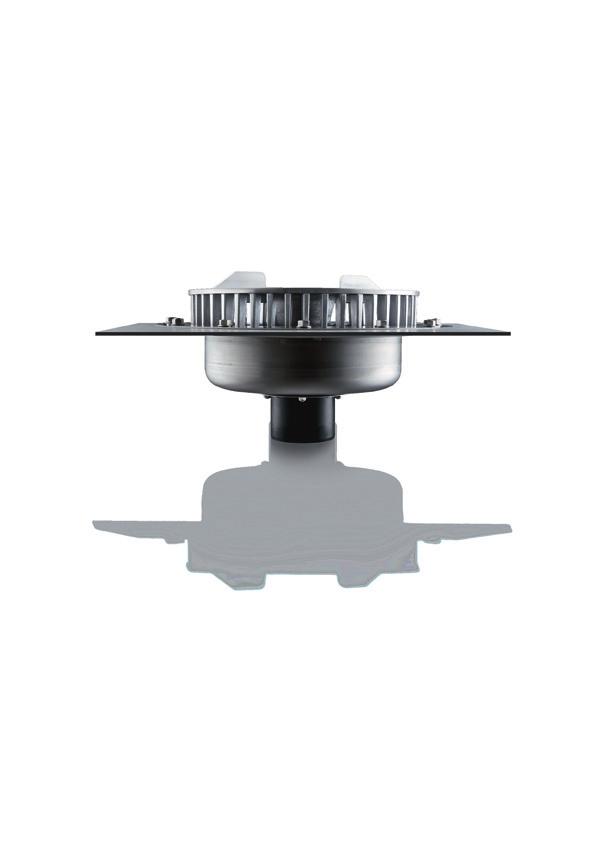

9 Geberit Pluvia. Sadeveden imu johdattamisen sijaan. Kaksinkertainen sadevesimäärä voidaan johtaa pois halkaisijaltaan puolet pienemmällä putkella: Geberit on asettanut kattovedenpoiston mittapuita jo vuosikymmeniä Pluvia-alipainejärjestelmällä tarjoten arkkitehdeille ja suunnittelijoille lisää suunnittelun vapautta hallien ja kattojen rakentamiseen. 1 Taloudellinen kattovedenpoisto alipaineen avulla Geberit Pluvia -kattokaivot takaavat, että suhteellisen pienet putket täyttyvät sateella nopeasti. Näin putkiin syntyy suljettu, nopeasti virtaava vesipatsas, joka luo alipaineen putkistoon. Tämän vuoksi vaakakokoojaan ei tarvitse kaatoa ollenkaan; sadevesi imetään pois alipaineella. Lisäksi korotettu virtausnopeus jopa parantaa putkien kykyä puhdistua itsestään ja pienentää siten tukosten vaaraa. Suunnittelu Geberit ProPlanner - ohjelmiston ja Pluvia-moduulin avulla Geberit ProPlanner - ohjelmisto sopii kattovedenpoistojärjestelmien suunnitteluun Geberit Pluvia - moduulin avulla. Ohjelmisto ottaa huomioon nykyiset voimassa olevat standardit ja arvioi koko järjestelmän palomansetit ja äänieristyksen mukaan lukien. Ohjelmisto koostaa tarjouksen ja materiaaliluettelot sekä hydrauliikkaluettelon. Isometrinen grafiikka voidaan tuoda CADohjelmaan, jossa sitä voidaan muokata edelleen. 2 Alipainejärjestelmä merkittävästi korkeammalla kapasiteetilla Eri koot viemäröintikapasiteeteille litraa/ sekunti Vähemmän kokoojaputkia ja maahan upotettuja putkia, vähemmän purkuja Enemmän muotoilun vapautta, vähemmän suunnittelutyötä Geberit Pluvia tarjoaa arkkitehdeille enemmän muotoilun vapautta perinteisiin kattovedenpoistoihin verrattuna, koska kattokaivoja, pystykokoojaputkia ja maahan upotettuja putkia tarvitaan vähemmän. Lisäksi se voi vähentää materiaalikustannuksia ja työn määrää. 3 Enemmän muotoilun vapautta, vähemmän suunnittelutyötä 4 Ammattimainen suunnittelu Geberit ProPlanner - ohjelmiston tai suunnittelupalvelun avulla Vähemmän putkia, vähemmän kattokaivoja: Geberit Pluvia -alipainejärjestelmä. 1 Putkisto osittain täynnä 2 Putkisto täysin täynnä 3 Perinteinen järjestelmä 4 Alipaineviemäröinti Geberit Pluvia - järjestelmällä 16 17

10 Geberit Pluvia. Testattu ja monipuolinen järjestelmä. Eristetyt ja eristämättömät katot, käännetyt katot, kattokourut tai viherkattopinnat: Geberit Pluvia voidaan asentaa monenlaisiin rakennuksiin. Kolme järjestelmän komponenttia Geberit Pluvia -kattokaivo, Geberit PE -putkistojärjestelmä ja Geberit Pluvia kiinnitysjärjestelmä tarjoavat selkeitä asennusetuja verrattuna perinteiseen kattovedenpoistoon. Joustava vastaus kaikkiin rakennustilanteisiin: Geberit Pluvia -kattokaivo. Hyvä liitäntä, aina ja kaikkialla Geberit Pluvia -kattokaivot soveltuvat asennettaviksi monenlaisiin kattorakenteisiin. Ne voidaan hitsata tiukasti muovitai bitumikatteisiin. Liitännät Geberit PE -viemäriputkiin tehdään kiinteän hitsausliitoksen kautta tai Geberit Pluvia -liitosputkella, mikä tekee asentamisesta erittäin helppoa ja joustavaa. Taloudellisesti kevyt Kattovedenpoiston putkisto rakennetaan Geberit PE - viemäriputkilla. Yksittäiset putkistot hitsataan yhteen niin, että alipaineen vaatima lujuus on varmistettu. Geberit PE -putkien käsittely on nopeaa ja helppoa sekä niiden asentaminen korkealle on yksinkertaista putkien keveyden vuoksi. Yksittäiset putkistot voidaan esivalmistaa verstaalla. Monipuolinen kiinnitys Joustava Geberit-kiinnitysjärjestelmä tekee vaakasuorien putkiston osien asentamisesta erityisen helppoa ja turvallista. Putkensuuntaisen teräsprofiilin ansiosta voidaan kattaa suuria etäisyyksiä vain muutamalla kiinnityksellä katossa. Kiinnitysjärjestelmän ankkurikiinnitykset vaimentavat termisesti aiheutettuja leikkausvoimia ja vetokuormituksia. Varmuutta kaikkiin olosuhteisiin Hätäpoisto tarvitaan, jotta kattorakenteet olisivat valmiita voimakkaisiin sateisiin ja niiden aiheuttamiin staattisiin kuormituksiin. Vedenpoiston on ohjattava vesi alueelle, jolta vesi voidaan johtaa pois ilman vaurioita. Kevytrakenteinen eristetty katto Kiinteästi rakennettu, eristetty katto, sora Kevytrakenteinen eristämätön katto Kiinteästi rakennettu eristämätön katto Sopii lähes kaikkiin kattorakenteisiin Kevyt järjestelmä putkien pienten halkaisijoiden vuoksi Kokonaan hitsattu Ekstensiivinen (ohutrakenteinen) viherkatto Käännetty katto soralla Intensiivinen (raskasrakenteinen) viherkatto Juotettu tai laipoitettu kattokouru Joustava kiinnitys 18 19

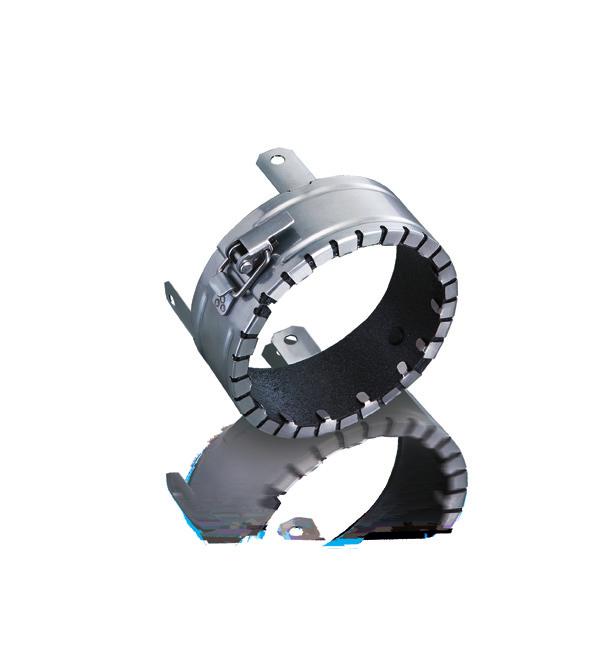

11 Geberit-palosuojaus ja - äänieristys. Sisäänrakennettua turvallisuutta ja mukavuutta. Kattavien järjestelmien korkea turvallisuus- ja soveltuvuustaso Geberit RS90 Plus -palomansetin monipuolinen käyttöalue Geberit tarjoaa tutkittuja ja testattuja palosuojaus- ja äänieristystuotteita, jotka perustuvat tietotaitoon ja kokemukseen. Ne takaavat, että sinä ja asiakkaasi voitte olla rauhallisin mielin. 1 Täydellinen järjestelmä järjestelmäkannakkeilla ja eristysmateriaaleilla Turvallisuus järjestelmässä Viemärijärjestelmän palosuojaus ja äänieristys ovat juuri niin hyviä kuin niiden heikoin komponentti on. Jos yhdistetään eri valmistajien elementtejä, liitännöissä voidaan joutua tekemään kompromisseja. Silloin on myös vaikeaa noudattaa nykyisiä standardeja ja määräyksiä. Geberit tarjoaa täydellisiä järjestelmiä, jotka sisältävät takuun sekä projektiin vaadittavan dokumentaation. Näin voit tarjota asiakkaillesi todistetusti korkean suojauksen viemäriputkien kautta leviävää tulipaloa vastaan. Lisäksi Geberitin äänieristyskokemuksen ansiosta voit varmistaa, että viemäriäänet ovat hiljaisia omakotitaloissa, julkisissa rakennuksissa, hotelleissa ja liiketiloissa. Äänieristys yhdestä yrityksestä Äänieristyksellisesti optimoitujen Geberit Silent-db20 ja Silent-PP lisäksi älykkäät kiinnitys- ja eristystekniikat varmistavat, että viemäriveden aiheuttaman melun muodostuminen pysyy mahdollisimman vähäisenä. Järjestelmän putkikannake Geberit Silent-db20 -järjestelmälle, Geberit Isol -äänieristysmatto, eristysnauha ja itseliimautuva tiivistenauha täydentävät äänieristysjärjestelmää. 2 3 Varma suoja tulipalon leviämistä vastaan Seinien ja kattojen aukot sekä hormit voivat edistää tulipalojen leviämistä rakennuksissa, jos niitä ei tiivistetä standardin mukaisesti ja oikein. Geberit-palosuojamansetti RS90 Plus tiivistää läpiviennin tulipalon sattuessa ja estää savun, tulen ja lämmön leviämisen talon muihin huoneisiin tai osiin. Geberitpalosuojamansettia RS90 Plus voidaan käyttää kaikkien Geberit-viemäröintijärjestelmien kanssa. 4 1 Asennettu samaan tasoon 2 Vino katonsisäinen asennus 3 Seinänsisäinen asennus 4 Vino seinänsisäinen asennus 20 21

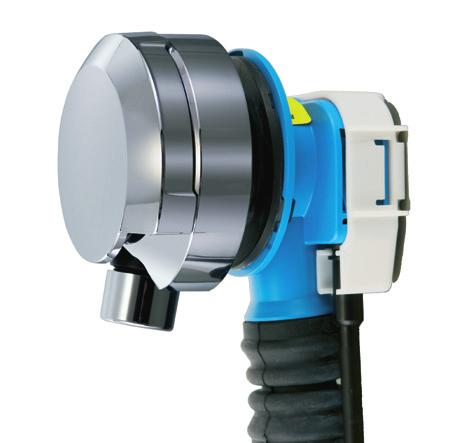

12 Geberit -kylpyammevesilukot. Toimivuutta huippumuodossa. Geberit-kylpyammevesilukot tarjoavat hienostuneita yksityiskohtia, jotka lisäävät turvallisuutta, mukavuutta ja toimivuutta. Tyylikkään muotoilunsa ansiosta ne ovat erinomainen valinta. Geberit-kylpyammevesilukko Geberit-kylpyammevesilukko älykkäät yksityiskohdat Ylivirtauksen paljetiiviste varmistaa, että asennus voidaan tehdä turvallisesti, helposti ja ilman jännitteitä. Veden poisto- ja ylivuotoaukot on varustettu molemmin puolin ympäröivillä tiivisteillä, jotka suojaavat kaikista materiaaleista valmistettuja kylpyammeita korroosiolta. Joustava paljetiiviste jännityksettömämpään asennukseen Geberit- kylpyammevesilukko täytöllä Virtauksen suunnittelu Vesilukkojen muoto on virtausteknisesti optimaalinen, mikä takaa suuren viemäröintikapasiteetin ja optimaalisen itsepuhdistuskyvyn. Matala rakennekorkeus tekee kylpyammeessa olosta miellyttävämpää. Molemmin puolin ympäröivät tiivisteet sekä ylivuotoaukolle... Älykkäät yksityiskohdat helppoon asennukseen ja turvallisuuden takaamiseen Muotoiltu virtauksen optimoimiseksi Geberit-kylpyammevesilukko jossa on PushControl matala rakennekorkeus miellyttävä nojata Kattava tuotevalikoima Geberit-kylpyammevesilukkoja on saatavilla kaikissa yleisimmissä mitoissa ja väreissä: kromi, valkoinen (alpine), mattakromi ja kulta. Näin ne tarjoavat oikean ratkaisun kaikentyyppisiin ammeisiin ja täyttävät asiakkaiden toiveet....että poistoaukolle Kattava tuotevalikoima kaikille käyttöalueille Sertifioitu standardin EN 274 mukaan 22 23

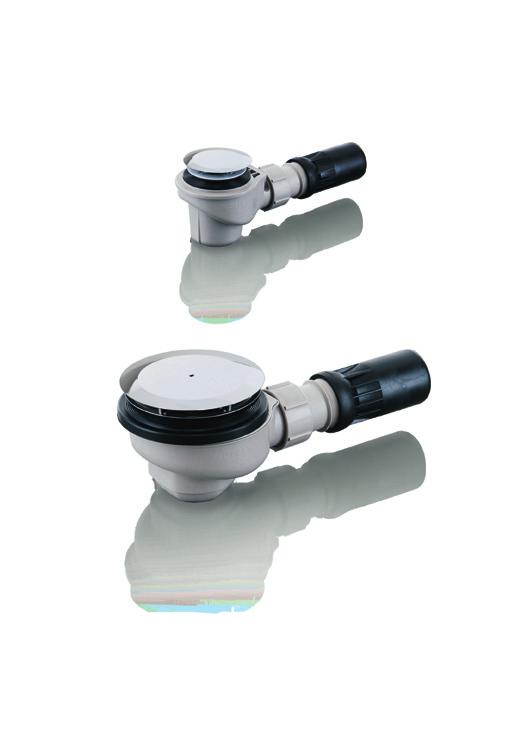

13 Geberit-pohjaventtiilit suihkualtaille. Matala profiili, korkea suorituskyky. Geberit-pohjaventtiilit suihkualtaille ovat erittäin käytännöllisiä matalan rakennekorkeutensa ansiosta. Lisäksi niiden hoito on uskomattoman helppoa ja viemäröintikapasiteetit ovat erinomaisia. Geberit d90 -pohjaventtiili suihkualtaille Rakennekorkeus ja ergonomia Geberit-pohjaventtiilien rakennekorkeus on matala, minkä ansiosta suihkualtaan profiili on matala ja suihkuun on helppo astua. Huolto ja puhdistus helposti: irrotettava hajulukko Geberit d50/60 -pohjaventtiili suihkualtaille Puhdistuksen turvallisuus ja helppous Molemmin puolin ympäröivät tiivisteet suojaavat eri materiaaleista valmistettuja suihkualtaita vesivahingoilta. Hajulukon sisäosa on helppo ottaa ulos, jolloin viemäriputki on helppo puhdistaa. Mallit Geberit-suihkualtaan venttiileitä on saatavilla kaikissa yleisissä mitoissa ja seuraavissa väreissä: kromi, valkoinen (alpine), mattakromi ja kulta. Matala rakennekorkeus tekee suihkuun astumisesta miellyttävää Geberit d50/60 -pohjaventtiili suihkualtaille Matala rakennekorkeus takaa miellyttävän käytön Suihkualtaan optimaalinen suojaus Irrotettava sisäosa helpottaa puhdistamista Oikea pohjaventtiili jokaiseen suihkualtaaseen 24 25

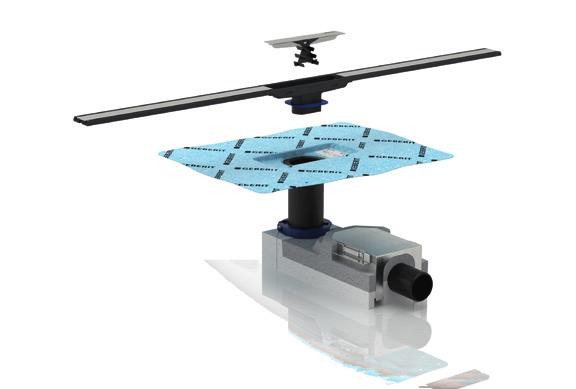

14 Geberit CleanLine -suihkukourut. Muotoiluratkaisumme lattiassa. Geberit CleanLine -suihkukouruissa yhdistyy tyylikäs ulkonäkö ja lattiakaivon helppo asennus. Lisäksi innovatiivinen järjestelmä poistaa monien suihkukourujen hygieniaongelman. Huippumuotoilu helposti Suihkukourut ovat hyvin suosittuja ajattomien muotoilulinjojensa ansiosta. Geberit CleanLine -suihkukouruissa on toinenkin suuri etu: innovatiivisen tekniikan ansiosta niiden asentaminen ja puhdistaminen on erittäin helppoa. Helppo asentaa ja puhdistaa 157 mm 43 mm 300 mm enintään mm Väri/materiaali Harjattu teräs Merkittävästi helpompi asennus Geberit CleanLine -suihkukouruilla on kaksiosainen muotoilu: ruostumattomasta teräksestä oleva keräimen pinta muodostaa näkyvän osan. Sen alla on keskitetty hiussihti ja lattiakaivo. Vedeneristyslaippa on kiinnitetty lujasti kaivoon jo tehtaalla, mikä varmistaa parhaan mahdollisen tiiviyden. Joustava pituus ja sijoitus Geberit CleanLine -suikukourut voidaan leikata oikeaan pituuteen suihkualueen mukaisesti asennuksen aikana. Suihkukourun muotoilu sopii yhteen monien lattioiden kanssa ja voidaan asentaa joko seinän viereen tai suihkualueen keskelle. Muotoiltu yksinkertaiseksi ja puhtaaksi Suihkukourujen puhdistaminen on usein vaikeaa. Poikkeuksen tekevät Geberit CleanLine -suihkukourut: lika valuu kourun kerääjää pitkin pois. Kampamainen hiussihti voidaan irrottaa ja pestä muutamassa minuutissa. Ainutlaatuinen muotoilu, jossa keräinpinta, kampamainen hiussihti ja lattiakaivo Yksinkertainen ja yhtä luotettava kuin perinteinen lattiakaivo Erittäin suuri asiakastyytyväisyys helpon puhdistamisen ja modernin lineaarisen ulkoasun ansiosta 26 27

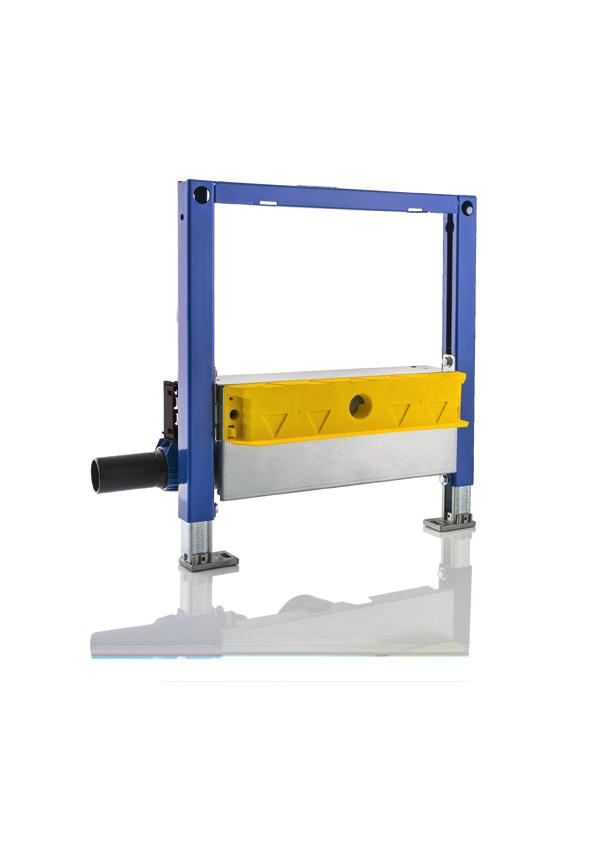

15 Geberit-seinäkaivo Design-ratkaisumme seinässä. Geberit-seinäkaivo tekee mahdolliseksi yhtenäisen tasalattiaisen suihkun. Seinän taakse integroituna se ei ole erinomainen ainoastaan tyylikkyytensä ansiosta, vaan myös sen suunnitteluun, asennukseen ja huoltoon tuomansa selkeän lisäarvon vuoksi. 320 mm 50 mm Värit/materiaalit Kromi Ilo silmälle ja ammattilaiselle Harjattu teräs Ei pelkästään uudisrakennuksiin Geberit -seinäkaivo on erinomainen vastaus asiakkaan mieltymyksiin erityisesti korkealaatuisten ominaisuuksiensa ansiosta. Käyttöpotentiaali on monipuolisempi kuin luuletkaan: järjestelmätekniikan ansiosta seinäviemäröinti voidaan toteuttaa jopa saneerauskohteissa ja paikoissa, joissa on käytettävissä vain rajallisesti tilaa. Valkoinen (alpine) Yksilöllinen (voidaan esimerkiksi laatoittaa) Innovatiivinen ratkaisu asennusseinään Erottuu selkeästi markkinoiden muista vaihtoehdoista viemäriputkien paikoituksessa seinän sisään Joustava asennus Geberit-seinäkaivoa ei ole saatavilla ainoastaan Geberit GIS ja Geberit Duofix -asennuselementteihin vaan myös kiinteänä seinäelementtinä massiivirakenteisiin. Tämä tekee mahdolliseksi asentaa putket seinän sisään. Kaikki loppuun asti ajateltua Lisävarusteena asennettava keräin suoraan seinän edessä tukee veden poistumista ja kerää lian ja saostumat, jotta ne on helposti huuhdeltavissa pois. Kehitetty hygienian parantamiseen Geberit-seinäkaivossa on integroitu hiussihti, joka on irrotettu ja puhdistettu hetkessä. Suihkualueen lattian puhdistus on erityisen yksinkertaista, kun se on yhtenäinen. Lisävarusteena saatavilla oleva keräinlista auttaa tehokkaan ja tarkan kaadon aikaansaamiseksi 28 29

16 Geberit -neliökaivo suihkulle. Yksinkertainen ja pienikokoinen ratkaisumme. Geberit -neliökaivo suihkulle on yleisratkaisu tasalattiasuihkulle,jolla on selkeät edut: minimoitu muotoilu, kekseliäät toiminnot ja yksinkertainen asennus. 80 mm 80 mm Mallit Esteetön lattiakaivo täydellinen toimivuus Suuri suorituskyky pienessä paketissa Jos asennuksen pitää olla niin yksinkertainen kuin mahdollista ja kulut niin alhaiset kuin mahdollista, on Geberit-lattiakaivo paras ratkaisu. Lisäksi se on myös kompaktein vaihtoehto, sillä kansi on vain 80 x 80 mm. Piilossa kannen alla ovat kaivon suuret ominaisuudet, jotka tekevät Geberitistä yhden maailman johtavista valmistajista saniteettitekniikan alalla. Harjattu teräs, pyöreä Harjattu teräs, neliö Kekseliäitä yksityiskohtia selkeään asennukseen Design-kansi on valmistettu harjatusta teräksestä Kampamainen hiussihti on helppo puhdistaa Sujuva asennus Geberit-lattiakaivon testattu asennussarja tekee asennuksen tehokkaaksi ja luotettavaksi; esimerkiksi tehtaalla kiinnitetty vedeneristyslaippa helpottaa vedeneristyksen asentamista. Tehokkuutta ja tarkkuutta Geberit-lattiakaivo vakuuttaa hyvin kompaktilla rakenteellaan (kansi vain 80 x 80 mm) ja myös erinomaisella toimivuudellaan. Korkeus, kaato ja ritilän asettaminen voidaan sovittaa lattialaattojen kanssa linjaan. Aina puhdas lattiakaivo Kaivon kannen alla on integroitu kampaminen hiussihti, joka on helppo irrottaa ja puhdistaa pesemällä. Tämä ehkäisee tehokkaasti sihdin, lattiakaivon ja viemäriputkien tukkeutumista

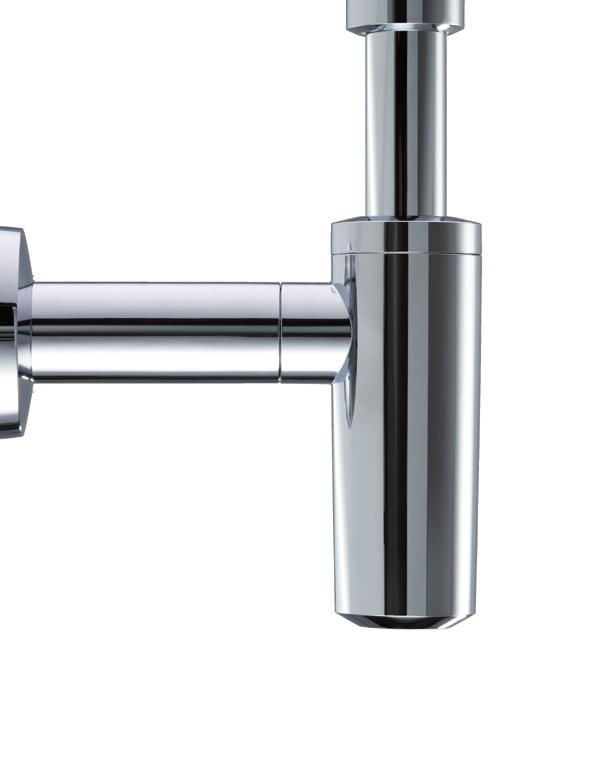

17 Geberit- pesualtaan vesilukot. Veden nopea ja luotettava viemäröinti Geberit tarjoaa kattavan valikoiman houkuttelevia pesualtaiden vesilukkoja: pienintä yksityiskohtaa myöten optimoitu virtaus, erittäin hyvä korroosionkestävyys ja erinomaisuus, joka on osoitettu miljoonia kertoja. Geberit-designvesilukko: täydellisesti muotoiltu ratkaisu, joka on helppo asentaa korkealaatuisten materiaalien ansiosta. 1 2 Virtauksen suunnittelu Tietokoneanimoidun simulaatiotekniikan ansiosta Geberit-pesualtaan vesilukot on muotoiltu niin, että virtaus on optimaalinen. Tämä takaa tehokkaan viemäriöinnin ja saa samalla aikaan itsepuhdistavan vaikutuksen. Muovi korkealaatuinen, kestävä ja helppo asentaa Geberit-vesilukot on tehty korroosionkestävästä muovista. Näin niiden käyttöikä on pitkä ja asentaminen helppoa. Kattava tuotevalikoima Seinän sisään asennettavat Geberitpesuallasvesilukot käytännöllinen ja esteetön ratkaisu. Joustava säätöalue tekee asennuksesta helppoa ja huollettavuus on varmistettu mukana toimitettavalla design-paneelilla. Geberit-pullovesilukot pesualtaisiin yleiskäyttöinen muotoiluratkaisu, joka sopii jokaiseen pesualtaaseen. Geberitin seinän sisään asennettava vesilukko: virtaus optimoitu mahdollisimman tehokasta itsepuhdistusta silmällä pitäen. Optimoitu virtaus Erittäin hyvä korroosionkestävyys Helppo asentaa Kattava tuotevalikoima 3 Pullovesilukkoja on saatavilla kromattuna ja valkoisena (alpine). Geberit-putkihajulukko pesualtaisiin klassinen, saatavilla kromattuna ja valkoisena (alpine). Täydellinen muotoilu lähes kaikkiin pesualtaisiin 1 Geberit-vesilukko, seinän sisään asennettava 2 Geberit-pullovesilukko 3 Geberit-putkihajulukko 32 33

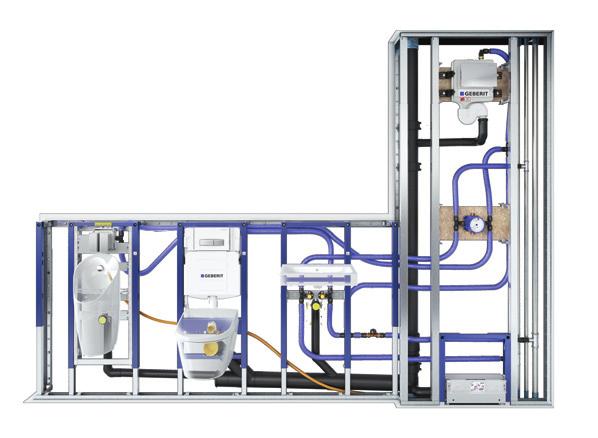

18 Tietotaitoa asennettuna. Innovatiivista järjestelmäteknologiaa ammattimaisiin saniteettiasennuksiin. Geberit on alansa mestari käytännöllisten tuotteiden suunnittelussa. Tämä ei ole sattumaa. Ensinnäkin käytämme jokaisessa innovaatiossa ja jatkokehityksessä kaikkea tietämystämme ja kokemustamme. Toiseksi insinöörimme ja tuotesuunnittelijamme tavoittaa usein rakennustyömailta keskustelemasta LV-asentajien tai suunnittelijoiden kanssa. Näin päätämme, onko idea mahdollinen vai ei. Tämä tarkoittaa, että kaikkiin tuotteisiimme sisältyy kumppaneidemme tietotaitoa. "Tietotaitoa asennettuna" siitä voimme kaikki olla ylpeitä. Geberit-järjestelmien käyttäjät pelaavat varman päälle: ei eri valmistajien osien yhdistelystä aiheutuvaa epävarmuutta eikä tarpeettomia materiaalikuluja tai ylimääräistä asennustyötä. Geberit-järjestelmät ovat myös erittäin turvallisia ja tehokkaita sekä saastuttavat ympäristöä minimaalisesti. 1 Geberit-huuhtelusäiliöt & -mekanismit Pinta- ja piilohuuhtelusäiliöt, älykkäät huuhteluratkaisut urinaaleille ja vettä säästävät muunnossarjat vanhoille huuhtelusäiliöille kaikki huuhtelutekniikat tarjoavat pienintäkin yksityiskohtaa myöten sitä täydellisyyttä, josta Geberit tunnetaan. Yhdessä Geberit Monolith -säiliömoduulien, erilaisten houkuttelevien Geberit-huuhtelupainikkeiden ja Geberit-urinaalihuuhtelulaitteiden kanssa voidaan luoda poikkeuksellisia ratkaisuja WC:ille ja urinaaleille, jotka sopivat täydellisesti nykyaikaisiin kylpyhuoneisiin. 2 Geberit-asennusjärjestelmät Asennusjärjestelmät, asennuselementit ja järjestelmän rakennuslevyt muodostavat kylpyhuoneen seinät, joiden pinta on valmis laatoitettavaksi. Olipa kyseessä massiiviseinä tai kevyt väliseinä, asennusseinä tai kevytrakenteinen tukiseinä: Geberit GIS, Geberit Duofix ja Geberit Sanbloc tarjoavat täydellisen ratkaisun mihin tahansa saniteettisovellukseen. Samaan aikaan voit olla varma, että käytät tehokasta, taloudellista ja kestävää järjestelmätekniikkaa varustaessasi ja uudistaessasi kylpyhuonettasi. 3 Geberit-syöttöputkistot Geberit Mapress- ja Geberit Mepla - puristusjärjestelmät yhdessä optimaalisesti koordinoidun materiaali-, koko- ja liitinvalikoiman kanssa mahdollistavat kotitalouksien ja teollisuuslaitosten syöttöputkistojen nopean, helpon, luotettavan ja taloudellisen asennuksen. Tarvittavat puristustyökalut ovat luonnollisesti osa järjestelmää. 4 Geberit-viemärijärjestelmät Ääntä eristävä Geberit Silent-db20 - viemäriijärjestelmä kiinteistöviemäröintiin, äänioptimoitu Geberit Silent-PP -muhviliitosjärjestelmä, hajoamaton Geberit PE -järjestelmä peitetyille viemäriputkille ja käytettäväksi teollisuudessa ja laboratorioissa sekä Geberit Pluvia -kattovedenpoisto voidaan yhdistää niin, että ne muodostavat viemäröinnin laitekokonaisuuksia. Geberit-viemärikalusteet takaavat hydraulisesti optimoidun ja tyylikkään liitännän saniteettikalusteisiin. 5 Geberit-automaattihanat ja - huuhteluventtiilit julkisiin tiloihin Vain luotettavat tuoteratkaisut vastaavat julkisten ja puolijulkisten saniteettitilojen korkeita vaatimuksia. Elektroniset ja mekaaniset urinaalit ja WC-huuhtelujärjestelmät sekä nopeasti reagoivat pesuallashanat varmistavat hygieenisen ja taloudellisen toiminnan ja muodostavat harmonisen kokonaisuuden Geberit-urinaalien väliseinien kanssa

19 Tulevaisuus tarvitsee alkuperän. Tulevaisuuden saniteettitekniikalle. Geberit haluaa parantaa ihmisten elämänlaatua kestävästi innovatiivisilla saniteettitekniikan ratkaisuilla. Voidakseen tehdä tämän, yritys kehittää tuotteitaan, järjestelmiään ja ratkaisujaan jatkuvasti ja asettaa saniteettitekniikan markkinajohtajana uusia standardeja. Jatkuvien kehitys- ja tutkimusprojektiemme ansiosta innovaatiokapasiteetti on keskimääräistä korkeampi Korkeatasoisen asiantuntemuksen maine useilla aloilla Tinkimättömästi hyvä laatu ja tuotantostandardit Geberit sijoittaa keskimäärin kaksi prosenttia myynnistä omaan tutkimukseensa ja tuotekehitykseensä sekä hankkii noin 20 uutta patenttia joka vuosi. Geberitin innovaatiokapasiteetti perustuu olemassa olevaan tietotaitoon ja jatkuviin tutkimustoimiin esimerkiksi hydrauliikan, statiikan, hygienian, akustiikan, materiaalien ja palontorjunnan aloilla. Järjestelmällinen lähestymistapa Uuden tuotteen kehitys alkaa usein asiakkaan vaatimuksesta tai erinomaisesta ideasta. Sitä seuraa huolellinen työ, sillä Geberitin innovointiprosessissa mitään ei jätetä sattuman varaan. Tämä on yksi syy siihen, miksi jo hyvin varhaisessa vaiheessa määritellään tulevaisuudessa sarjatuotantoon päätyvän materiaalin vaaditut ominaisuudet. Jos tällaista materiaalia ei vielä ole olemassa, on tuotemateriaaleista vastaavien suunnittelijoiden ryhdyttävä töihin ja kehitettävä itse uusi materiaali. Suunnittelu tehdään luonnollisesti tiiviissä yhteistyössä muovinvalmistajien, yliopistojen ja testauslaboratorioiden kanssa. Vaikka tämä vaatii paljon aikaa ja vaivaa, on menettely osoittautunut kannattavaksi, esimerkiksi kehitettäessä Geberit Silent-db20 -ääntä eristävää viemärijärjestelmää, monikerroksista Geberit Mepla -komposiittiputkea tai Geberit PushFit -putkistojärjestelmää. 50 vuotta kolmessa kuukaudessa Heti, kun uuden tuotteen ensimmäiset prototyypit ovat saatavilla, laitetaan ne käytännön testiin. Tämä tehdään tiukoilla ja vaativilla testeillä, jotka suoritetaan sanitaatiolaboratoriossa, jossa simuloidaan tuotteen 50 vuoden käyttöikä kolmessa kuukaudessa. Vain parhaat tuoteratkaisut läpäisevät tiukat testit. Rakennustekniikan ja akustiikan laboratoriossa tarkistetaan yksittäisten tuotteiden ja myös kokonaisten järjestelmien staattiset ja akustiset ominaisuudet. Tällöin asiantuntijat tutkivat, kuinka tietty innovaatio tai parannus käyttäytyy muiden saniteettitekniikan komponenttien kanssa. Testauksen suorittavat sovellustekniikan insinöörit sen jälkeen, kun tutkijat ja suunnittelijat ovat hyväksyneet iinnovaation. Sarjatuotantoa harkitaan vasta, kun tuote on osoittautunut hyväksi useissa testiasennuksissa. Uudet materiaalit tarkastetaan yksityiskohtaisesti. Äänilähteet voidaan määrittää tarkasti akustisella kameralla

20 Kestävä tuotanto Keskittyminen kestävyyteen ympäristön eduksi Ympäristövaikutusten jakauma Lisävalmistus, uusien tuotteiden valmistaminen, ekotehokkaalla tavalla valmistaminen jokainen prosessivaihe tuotantolaitoksissamme on suunniteltu ottaen huomioon suurin mahdollinen energiatehokkuus ja ympäristöystävällisyys. Prosessivaiheita optimoidaan jatkuvasti. Kestävä tuotanto on olennainen osa liiketoimintojemme hallintaa. Vuodesta 2006 lähtien olemme noudattaneet kattavaa ja kunnianhimoista CO2-strategiaa, jonka toteutuminen on osaksi entistä tehokkaampien tuotantolaitostemme ansiota. Lähestymistapamme ympäristöasioiden hallintaan painottuu ympäristövaikutusten jatkuvaan pienentämiseen ja veden kulutuksen vähentämiseen. Tätä menettelytapaa noudattaessamme asetamme standardeja, jotka ylittävät lakisääteiset vaatimukset ja takaavat, että olemme hyvin varustautuneita tulevaisuutta varten. Näitä korkeita standardeja noudatetaan maailmanlaajuisesti kaikissa tuotantolaitoksissa, ja niihin sovelletaan järjestelmällistä, yrityksenlaajuista ympäristöasioiden hallintaa. Esimerkiksi täysin uusi, tekniikan korkeinta tasoa edustava tuotantolaitos Rušessa (Sl) on edelläkävijä infrastruktuurin osalta. Laitos käyttää tuotantoprosessien jätelämpöä, minkä ansiosta se on pystynyt vähentämään fossiilisten polttoaineiden käyttöä. 1 Sähkö (76.1%) 2 Polttoaineet (9.0%) 3 Palavat materiaalit (8.0%) 4 Hävittäminen (4.8%) 5 Liuottimet (1.3%) 6 Vesi (0.8%) Ympäristövaikutus hiilidioksidistrategian käynnistämisen jälkeen CO2 (Indeksi: 2006 = 100 Indeksi: 2006 = 100 ) Lisätietoja, katso: /Silent-db20 /Silent-PP /PE /Sovent /Pluvia Vuoteen 2020 mennessä tavoitteenamme on vähentää suhteellisia CO2-hiilidioksidipäästöjä viisi prosenttia vuodessa sekä kasvattaa uusiutuvista lähteistä tulevien polttoaineiden osuus 25 prosenttiin. Tuotteidemme taustalla olevan energiatehokkaan tuotantoprosessin ja ympäristöystävällisten tuotantolaitostemme ansiosta olemme saavuttamassa kunnianhimoiset tavoitteemme Absoluuttinen ympäristövaikutus 2 Myynti, korjattu valuutan mukaan 3 Ympäristövaikutus suhteessa myyntiin 38
