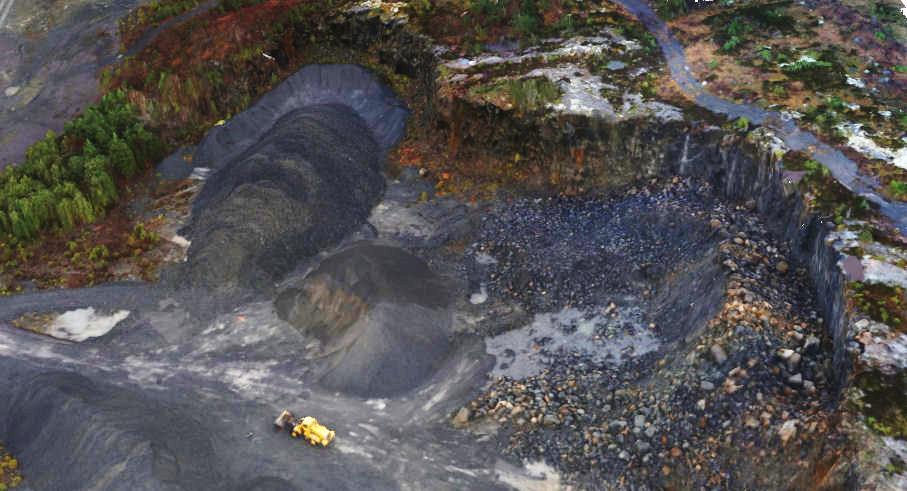

1 TYÖ: MAA-AINESTEN OTTAMISSUUNNITELMA JA LUPAHAKEMUS SÄYNÄMETSÄN OTTAMISALUE, ORIVESI TARATEST OY Turkkirata 9 A Pirkkala p

2 Kuvailutiedot Tämä asiakirja liitteineen muodostaa maa-aineslain tarkoittaman ottamissuunnitelman sekä muun aineiston maa-aineslain mukaisen luvan hakemiseen. Samalla kertaa tämä on myös hakemus ympäristöluvan lupaehtojen tarkistamiseen, toistaiseksi voimassa olevan ympäristöluvan lupaehdon numero 13 mukaisesti. Lupahakemuksen ohessa ei toimiteta erillistä hakemuslomaketta, vaan hakijan allekirjoitus tulee yhteen kappaleeseen tätä asiakirjaa. Kaikki mainitut korkeudet ilmoitettu korkeusjärjestelmässä N2000. Suunnitelmien koordinaatisto on GK24. Revisioitu : Lisätty täsmällisempää kuvausta olemassa olevan luvan mukaisesta ylijäämäkaivumaiden välivarastoinnista sekä risujen ja kantojen varastoinnista ja haketuksesta. Yleisölle tarkoitettu tiivistelmä hakemuksen tiedoista Hämeen Kuljetus Oy:llä on vuoden 2017 aikana päättynyt maa-aineslupa ja toistaiseksi voimassa oleva ympäristölupa kallionottoalueeseen Oriveden kaupungin Yliskylässä Vt 9 tien varressa. Aluetta on käytetty kalliokiviaineksen ottamiseen, mihin se raaka-aineen laadun, sijainnin ja kulkuyhteyksiensä puolesta soveltuu hyvin. Alueen ympäristössä ei ole merkityksellisellä etäisyydellä kallionoton ympäristövaikutuksille alttiita kohteita. Lisäksi kun ottamisalueen kalliota on vielä runsaasti otettavissa, hakija haluaa jatkaa toimintaa uudella lupakaudella. Suunniteltu kallionotto jatkuisi pääpiirteittäin nykyisen voimassa olevan luvan mukaisella alueella, ja maa-aineslupaa haetaan 10 vuodeksi. Toiminta olisi muutoinkin pitkälti nykyisen kaltaista, paitsi että ympäristönsuojelutoimet päivitettäisiin hyvälle nykytasolle. Uuden lupakauden toiminta halutaan aloittaa muutoksenhausta huolimatta. Tämä on perusteltua koska kyse on olemassa olevan toiminnan jatkamisesta samaan tapaan kuin tähänkin saakka, jo kertaalleen luvitetulla alueella. Päättymässä olevan luvan aikana hakijan toiminnasta ei ole aiheutunut häiriöitä. Maa-ainesten ottoa ja kallion louhintaa tehtäisiin n. 5,3 ha alueella, josta kallion ottomääräksi tulisi noin m 3 ktr. Vuosittain kalliota porattaisiin päivää, johon sisältyisi arviolta 2 6 räjäytystä. Murskaus- ja seulontatyötä tehtäisiin arviolta päivänä vuodessa. Kuljetuksia alueelta tapahtuisi maa- ja kallioaineksen menekistä riippuen. Kuljetuksia ei tapahdu päivittäin. Ottamisalue sijaitsee Vt 9 tien välittömässä läheisyydessä ja kulku ottamisalueelta Vt 9 -tielle tapahtuu suoraan ottamisalueen oman tien ja liittymän kautta. Maanomistajalla (UPM- Kymmene) on voimassa oleva lupa liittymälle. Toimintaan liittyy myös vähäisten muualta tuotavien maa-ainesten välivarastointi ja käyttö maisemointiin, sekä vähäinen puun ja kantojen välivarastointi ja haketus. Toiminnan melu- ja pölyvaikutukset pidettäisiin hallinnassa käyttäen ympäristön kannalta parhaita tapoja siten, että ne eivät kantaudu häiritsevästi ympäristöön. Toiminnan etäisyys lähimmistä häiriintyvistä kohteista ja suunnitellut suojaustoimet huomioiden haittoja ei ole odotettavissa. Toiminnan lopuksi alue maisemoidaan metsätalouskäyttöön, ellei aluetta oteta ottotoiminnan päättyessä muunlaiseen käyttöön Oriveden kaupungin toimesta. Taratest Oy Puh Turkkirata 9 A, Pirkkala 2 (27)

3 Sisällysluettelo Kuvailutiedot... 2 Yleisölle tarkoitettu tiivistelmä hakemuksen tiedoista... 2 Sisällysluettelo Luvan haun perustiedot Kohteen nykytila ja lähiympäristö Nykytila ja maisema Maankäyttö Luonnon piirteet Hydrologiset piirteet Asutus Arvio hankkeen asianosaisista Suunniteltu ottamistoiminta Ottamisalueen määrittely Työn suoritus ja käytettävä kalusto Ottamistoiminnan vuotuinen mittakaava ja toiminta-ajat Jätteet ja tarvikkeiden varastointi Murskeenajon reitti Keskeiset ympäristövaikutukset ja riskit sekä niiden hallintatoimet Louhinnan riskien arvioinnit Melun ja pölyn leviämisen ehkäisy Vesien ja maaperän suojelu Turvallisuusriskien hallinta Maisemallinen vaikutus Ottamistoiminnan ohjaus ja tarkkailu Jälkihoito Vakuus Allekirjoitukset Liitteet Taratest Oy Puh Turkkirata 9 A, Pirkkala 3 (27)

4 1 Luvan haun perustiedot Taulukko 1. Lupahakemuksen olennaisimmat perustiedot Hakija Yhteyshenkilö Laskutus Kohteen nimi Kiinteistö Suunnitelma-alueen käyttöoikeus Nykytilanne Nyt haetaan Luvanvaraisuus Hämeen Kuljetus Oy, , Sarankulmankatu 14, Tampere Mika Häkli, , Hämeen Kuljetus Oy, Sarankulmankatu 14, Tampere verkkolaskut (Liaison Technologies / ) Säynämetsän kallionottoalue, Orivesi Säynämetsä (Yliskylä) Valtakirjalla maanomistajalta, UPM-Kymmene Oyj (liite). maa-aineslupa päättynyt aiemmin kuluvana vuonna ympäristölupa toistaiseksi voimassa maa-aineslupa 10 vuodeksi kallionottoon o alkaen heti o aloituslupa muutoksenhausta huolimatta ympäristöluvan lupaehtojen tarkistus (lupaehto 13) maa-aineslupa: maa-ainesotto ympäristölupa: kallion louhinta ja murskaus, joka kestää yli 50 päivää Tampereentie 595, Orivesi Laitostiedot Hakijan sertifioinnit Toimintaan liittyy myös toimiala / soran, hiekan, saven ja kaoliinin otto (kiven, soran ja hiekan rouhinta ja murskaus) yhteyshenkilö Mika Häkli sijainti likimain (ETRS-TM35FIN): , laatusertifikaatti ISO 9001 ympäristösertifikaatti ISO enintään 9000 tonnia vuodessa muualta tuotavia puhtaita ylijäämämaa-aineksia täydentävästi maisemointitarpeisiin (käytännössä koheesiomaata ja eloperäisiä aineksia sisältävää pintamaata) puun ja kantojen välivarastointia ja haketusta ympäristöluvan mukaan Hämeen Kuljetus Oy hakee maa-aineslupaa ja ympäristöluvan lupaehtojen tarkistusta kallionottotoiminnan ja haketuksen jatkamiseksi Oriveden kaupungin alueella Yliskylässä Säynämetsänimisellä tilalla (Kuva 1, Kuva 2). Alueen kallionottotoiminta on alkanut 1980-luvulla Tielaitoksen toimesta, ja viimeisin lupa päättyi aiemmin kuluvana vuonna. Tampereen, Oriveden ja muiden taajamien rakennushankkeet sekä alueen liikenneväylien ja muun infran hankkeet taloudellisen kuljetusmatkan päässä aiheuttavat jatkuvaa kysyntää sen tyyppisille rakennuskiviaineksille, mitä Säynämetsän alueelta saadaan. Näin ollen ottamistoimintaan on yhteiskunnallinen intressi. Taratest Oy Puh Turkkirata 9 A, Pirkkala 4 (27)

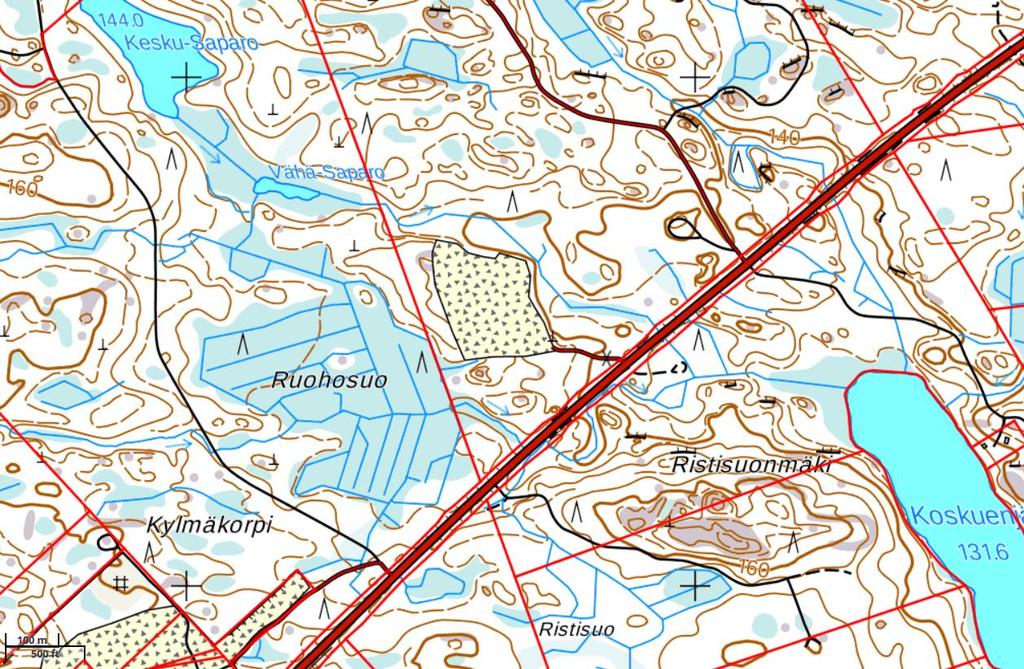

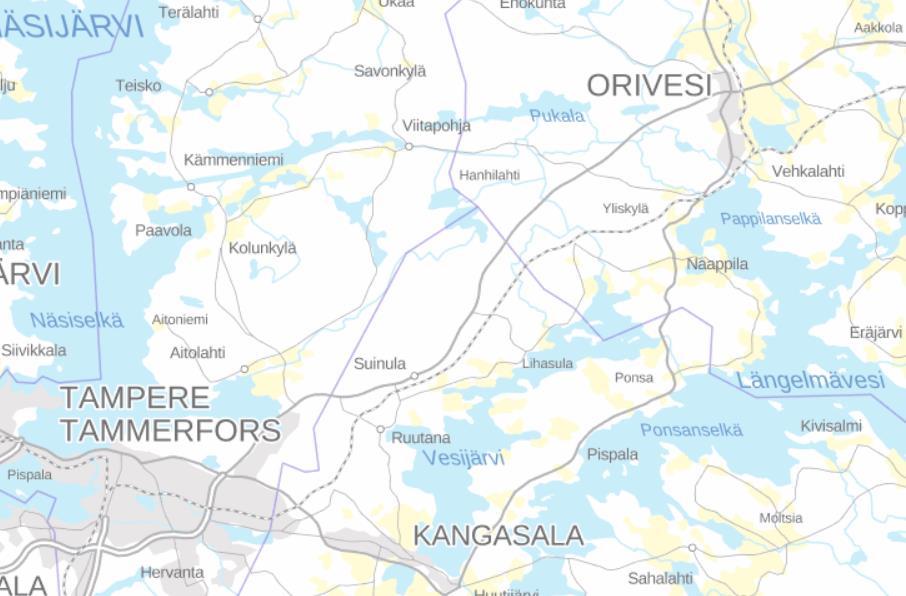

5 Kuva 1. Kohde suhteessa merkittäviin taajamiin ja väylästöön maanmittauslaitoksen taustakartalla (kohteen karkea sijainti merkitty punaisella ympyrällä). Kuva 2. Suunnitellun ottamisalueen sijainti tarkemmin maanmittauslaitoksen kartalla (kallionottoalue-karttamerkintä leikkeen keskellä). Taratest Oy Puh Turkkirata 9 A, Pirkkala 5 (27)

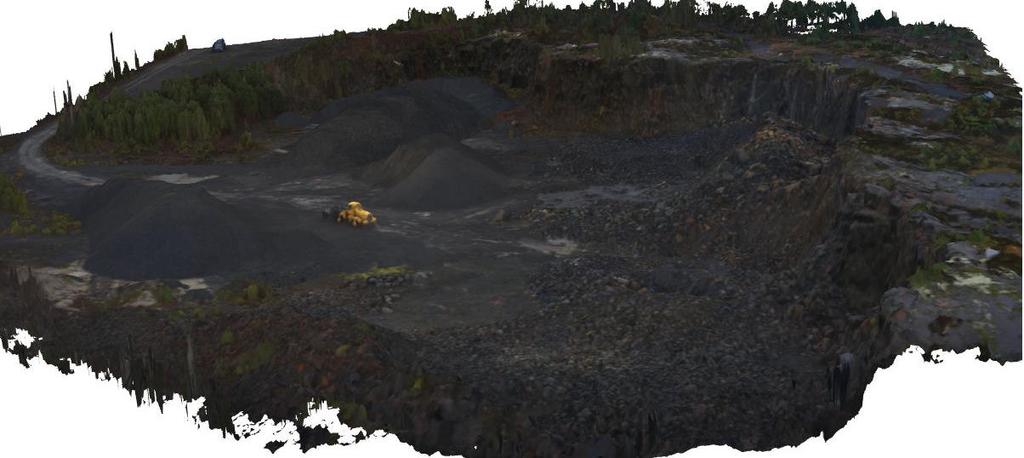

6 2 Kohteen nykytila ja lähiympäristö 2.1 Nykytila ja maisema Alueen kallionotto on jatkunut 1980-luvun alusta melko vähäisin vuotuisin volyymein. Alue kartoitettiin suunnittelua varten 2016 fotogrammetrisesti UAV-menetelmällä (Kuva 3, Kuva 4). Tuolloin alueella oli aiemmasta tuotantoerästä murskekasoja muutamaa eri tuotetta ja pyöräkuormaaja paikalla tuotteiden kuormausta varten. Lisäksi kalliorintausta vasten oli murskaamatonta louhetta viimeisimmistä kallion irrotuksista. Kuva 3. UAV-kartoituksella luotu värjätty 3d-malli suunnitellusta ottamisalueesta ja alueen nykytilanteesta. Näkymä on ottamisalueen yli karkeasti ottaen etelään päin. Kuva Taratest Oy Rintauksen ulkopuolella kalliota on kaivettu paljaaksi louhintaa ennakoiden. Kalliorintaus on pääosin noin 15 metriä korkea, välillä Tämä korkeusväli on suunnitellun ottamisalueen skaala muutoinkin, nykyisen pohjatason ollessa päättyneen luvan mukaisesti tasolla Alueelle tultaessa ajotien varteen on tasattu kenttää puutavaran säilytykseen, haketukseen ja päällysteaseman käyttöön. Vapaan tilan osalta kenttä soveltuu käytettäväksi myös kaluston säilytykseen, sosiaalitiloille ynnä muille tukitoiminnoille. Tosin kartoitushetkellä paikalla ei näyttänyt olevan mitään, eikä tämän volyymin ottamisalueella normaalisti olekaan louhinta- ja murskausjaksojen ulkopuolella tarvetta muulle kuin kuormauskalustolle. Kohdealue muodostaa muutoin ympäristöään alavamman alueen keskivaiheille selkeän kohouman, mutta se ei kuitenkaan ole maisemallisesti merkittävä. Kohoumasta on suurin osa louhittu aiemmassa ottamistoiminnassa pois, ja ottamisen jatkuessa kohouma katoaa kokonaan. Taratest Oy Puh Turkkirata 9 A, Pirkkala 6 (27)

7 Kuva 4. Korkeusvärjätty ja kaltevuuden mukaan varjostettu 3d-mallinnus kohdealueen maanpinnan muodoista nykyisellään. Taratest Oy Maankäyttö Oriveden yleiskaava ei ulotu suunnitellulle ottamisalueelle. Lähimmät kaavamerkinnät ovat rantaosayleiskaavan aluemerkintä M eli metsätalouskäyttöä tarkoittava merkintä (Kuva 5). Ko. kaava on ottamistoimintaan nähden ristiriidaton. Taratest Oy Puh Turkkirata 9 A, Pirkkala 7 (27)

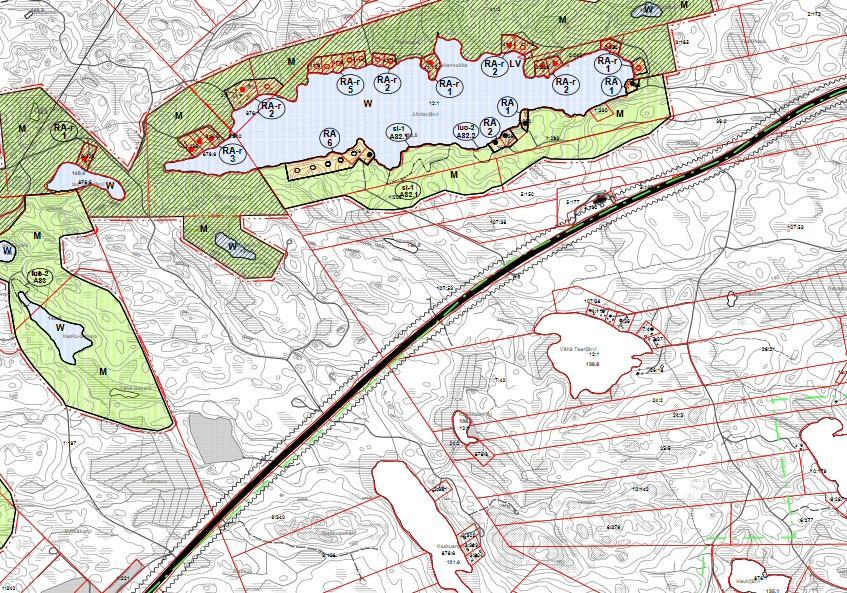

8 Kuva 5. Suunniteltu ottamisalue ei sijoitu Oriveden yleiskaavassa minkään aluemerkinnän sisään, mutta rantaosayleiskaavan M-merkityn alueen nurkka on lähellä. Suunnitellun ottamisalueen sijainti on merkitty karkeasti ottaen karttaan punaisella ellipsillä. Pirkanmaan maakuntakaavassa on likimain suunnitellun ottamisalueen kohdalta merkitty kulkemaan yhdysvesijohdon yhteystarvetta kuvaava linja, jonka sijaintiin ja toteuttamisen liittyy kaavamääräyksen mukaan epävarmuutta (Kuva 6). Suunniteltu ottamisalue sijoittuu maa- ja metsätalousvaltaiseksi alueeksi kaavoitetun alueen läheisyyteen, mutta itse ottamisalue on kuitenkin tämän alueen ulkopuolella. Ottamisalueen pohjois-itäpuolelle on lisäksi kaavoitettu noin 350 m etäisyydelle ulkoilureitti. Myöskään nämä kaavamerkinnät eivät ole ristiriidassa ottamistoiminnan kanssa. Taratest Oy Puh Turkkirata 9 A, Pirkkala 8 (27)

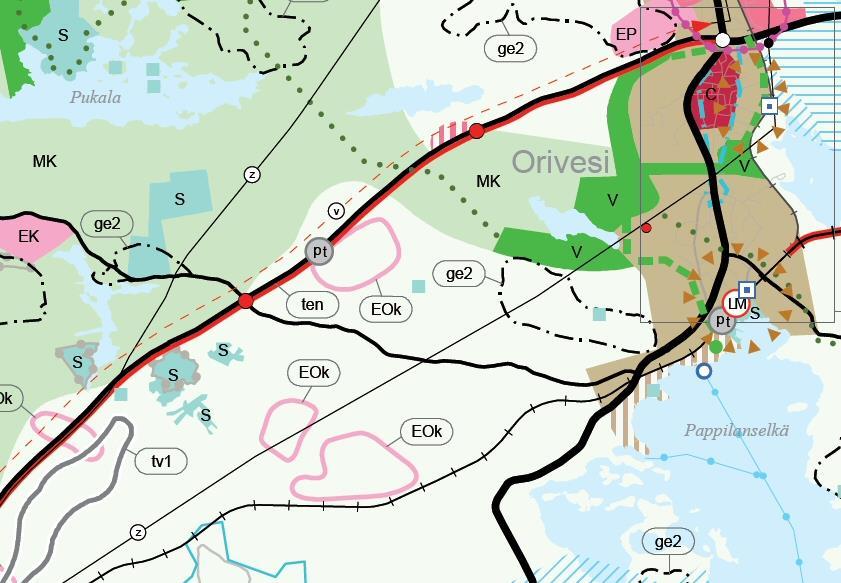

9 Kuva 6. Leike voimassaolevasta Pirkanmaan maakuntakaavasta. Ottamisalueen karkea sijainti on merkitty punaisella ellipsillä. (luettu ). 2.3 Luonnon piirteet Suunnitellun ottoalueen läheisyydessä ei ole Natura-alueita tai muita merkittäviä luontokohteita. Lähin Natura-alue sijaitsee ottoalueesta noin 3,5 kilometriä lounaaseen ja lähin luonnonsuojelualue noin 1,5 kilometrin etäisyydellä etelä-kaakkoissuunnassa. Kuten todettiin, alueen maanpinta on kallion päältä pitkälti kuorittu pois, ja vain vähäisiä taimia on kasvanut kuorinnassa poistamatta jääneeseen maannokseen. Muutoin ympäröivät alueet ovat metsätalouskäytössä. Lännessä naapuritilan puolella on metsätalouskäytön tieltä kuivatettua suota, ja pohjois- sekä itäpuolilla saman tilan alueella metsä on viimeisimmissä maanmittauslaitoksen ortoilmakuvissa sekä Googlen satelliittikuvissa hyvin laajasti avohakattua. Taratest Oy Puh Turkkirata 9 A, Pirkkala 9 (27)

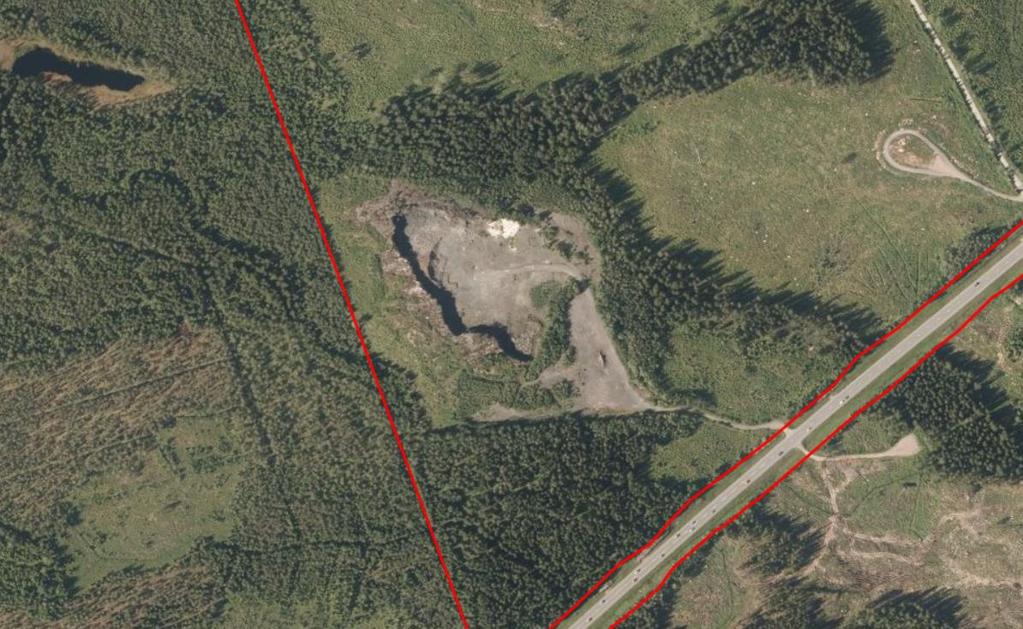

10 Kuva 7. Kohdealueen ympäristö on voimallisesti ihmisen metsätalouskäytössä muokkaamaa, ja itse ottamisalue on kuorittu. Maanmittauslaitoksen ortoilmakuvat, luettu Hydrologiset piirteet Suunniteltu ottoalue ei sijaitse pohjavesialueella eikä sen läheisyydessä esiinny pohjavesialueita. Lähin pohjavesialue sijaitsee Oriveden kaupungin alueella noin 4 kilometrin etäisyydellä ottoalueen itäpuolella (Kuva 8). Pintavedet laskevat ottoalueelta karkeasti ottaen kaakkoon päin noin 600 metrin etäisyydellä sijaitsevaan Koskuenjärveen (pinnan korkeus +131,6). Ottamisalueen länsipuolella oleva Ruohosuo ja ottoalueen pohjoispuolella olevat vesistöt ovat korkeammalla. Koskuenjärvestä ei ole tutkittua tietoa ainakaan helposti saatavilla. Järviwiki.fi -sivusto tuntee järven nimeltä, mutta järven tiedot ovat tyhjät. Järven rannalla on neljä loma-asuntoa. Taratest Oy Puh Turkkirata 9 A, Pirkkala 10 (27)

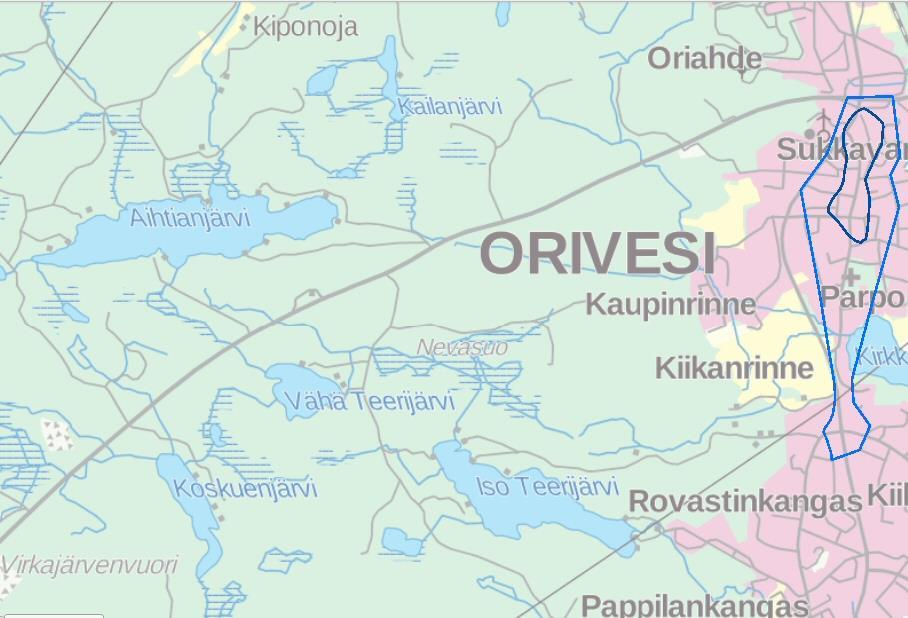

11 Kuva 8. Ottamisaluetta lähimmät pohjavesialuerajaukset. Suunniteltu ottoalue merkitty karttaa punaisella ellipsillä. (ympäristökarttapalvelu Karpalo, luettu ). 2.5 Asutus VNa 800/2010 mukaisia häiriölle alttiita kohteita ei sijaitse alle 500 metrin etäisyydellä ottoalueesta. Lähimmät asunnot ovat edellä mainitut loma-asunnot Koskuenjärven rannalla yli 800 metrin etäisyydellä ottamisalueen kaakkoisnurkasta mitattuna. 2.6 Arvio hankkeen asianosaisista [Poistettu asiakirjan internet-versiosta] Taratest Oy Puh Turkkirata 9 A, Pirkkala 11 (27)

12 3 Suunniteltu ottamistoiminta Ottosuunnitelmapiirustuksina on laadittu asemapiirrokset toimintojen sijoittelusta, alkutilanteesta ja lopputilanteesta sekä leikkauspiirrokset, joiden sijoittuminen käy ilmi asemapiirroksista (liite 2). Edellä mainittua alueella ajoittain toiminutta päällysteasemaa ei huomioida tässä ottamissuunnitelmassa, koska päällysteasemat ovat nykyisellään rekisteröintimenettelyn piirissä, eikä toisaalta tulevia asfalttiaseman sijoitustarpeita alueelle ole tiedossakaan. Myöskään voimassaolevan ympäristöluvan mukaista haketusta ei tässä käsitellä. Hakija haluaa jatkaa haketustoimintaa muuttumattomana kuten tähänkin saakka. 3.1 Ottamisalueen määrittely Suunniteltu ottoalue on rajattu seuraavalla tavalla: 1. Ottamisalue sijoittuu kiinteistön omistajan (UPM Kymmene Oy) valtuuttaman alueen sisälle. 2. Alin ottotaso on +142, joka ollut myös aiemman ottotoiminnan alimpana ottotasona. Tämä mahdollistaa hulevesien sujuvan selkeytyksen ja hallitun purkamisen ottoalueen itäpuolella kulkevaan ojaan. 3. Ottamisalue rajautuu länsirajastaan naapurikiinteistörajaan. Ottamisalueen ja naapurikiinteistön väliin on jätetty noin 6 metrin suojavyöhyke. 4. Ottamisalueen pohjois- ja itäreuna rajautuvat kallion pinnan laskiessa taloudellisen ottamissyvyyden mukaan. 5. Ottamisalueen eteläosa rajautuu lounaassa sijaitsevan suoalueen ja UPM Kymmene Oy:n valtuuttaman alueen mukaisesti. Lopputilanteen reunojen luiskauksen kaltevuudeksi on valittu 1:2, mikä mahdollistaa mahdollisimman suuren pinta-alaosuuden tasaista maata metsätalouskäyttöön. Näin määritellyn ottamistoiminnan lopputilanteessa kohouma, johon ottaminen kohdistuu, katoaa jokseenkin kokonaan (Kuva 9). Näin määritellyn ottamisalueen ottamismäärä voidaan laskea koneellisena kolmioverkkolaskentana. Taulukko 2. Kallionoton laajuus. suure yksikkö määrä Ottamisalueen pinta-ala yhteensä ha 5,3 Louhittava kallio m 3 ktr t Kuorittavan maannoksen määrä m 3 ktr Taratest Oy Puh Turkkirata 9 A, Pirkkala 12 (27)

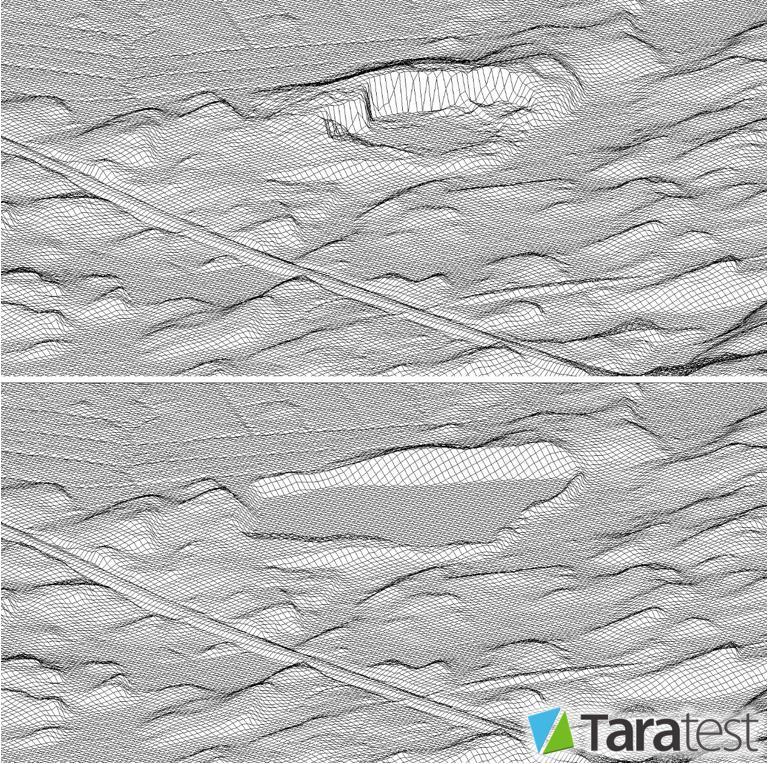

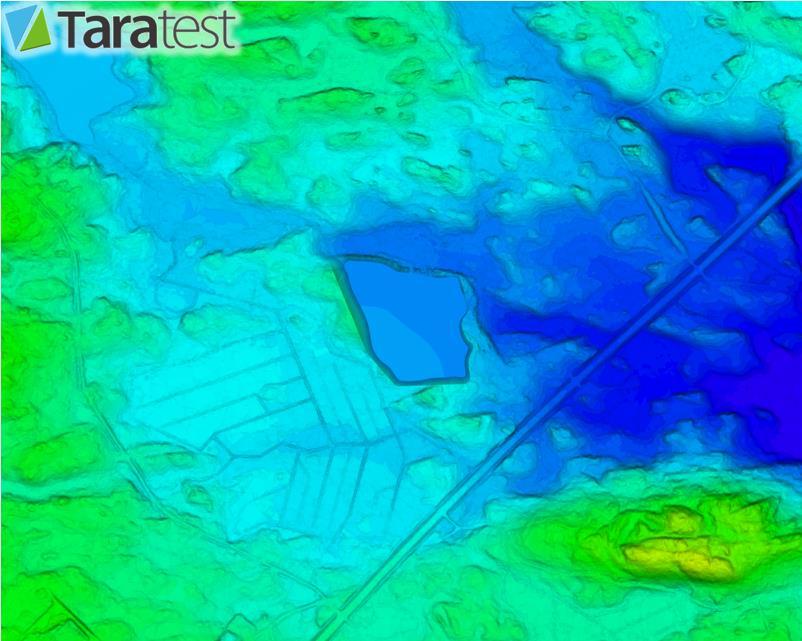

13 Kuva 9. Suunnitellun ottamistoiminnan lopputilanne 3d-mallina. Taratest Oy Työn suoritus ja käytettävä kalusto Kallionotto ja murskaus on varsin vakiintunutta toimintaa kaluston ja menetelmien puolesta. Valmistelevina töinä ennen varsinaista uuden lupakauden louhinnan alkua suunniteltu hulevesien selkeytysallas, purkuoja ja niskaojat rakennetaan kaivamalla tai louhimalla. Louhittava alue merkitään maastoon, kallion päällä oleva risukko raivataan ja sopivaksi arvioidun osa-alueen tai koko ottamisalueen maannos poistetaan kallion päältä kaivinkoneella (Kuva 10), ja sijoitetaan tyypillisimmin louhittavan alueen ulkoreunoille. Tässä tapauksessa kallio on suureksi osaksi kuorittu jo valmiiksi. Irrotettavan kentän louheelle tehdään tilaa, kenttä porataan (Kuva 11), panostetaan ja irrotetaan (Kuva 12). Poraus ulotetaan hieman varsinaista ottopohjaa syvemmälle (nk. ohiporaus ), jotta pintaa louheella ja murskeella kiilaamalla on mahdollista saada aikaiseksi toiminnan edellyttämää tasaista kenttää (kuva 13). Tuotettavasta lajikkeesta riippuen yleensä 1 3 -vaiheinen tela-alustainen murskauslaitos tuodaan irrotetun louhekasan viereen, ja louhetta kuormataan kaivinkoneella murskauslaitoksen syöttimeen. Tarpeen mukaan rikotetaan ylisuuria louhekappaleita kaivinkoneen iskuvasaralla (Kuva 14). Rikotus, murskaus ja seulonta siis sijoittuvat eri aikoina eri puolille ottamisaluetta, kuitenkin aina suunnitelmapiirrokseen merkityn ottamisaluerajauksen sisään. Taratest Oy Puh Turkkirata 9 A, Pirkkala 13 (27)

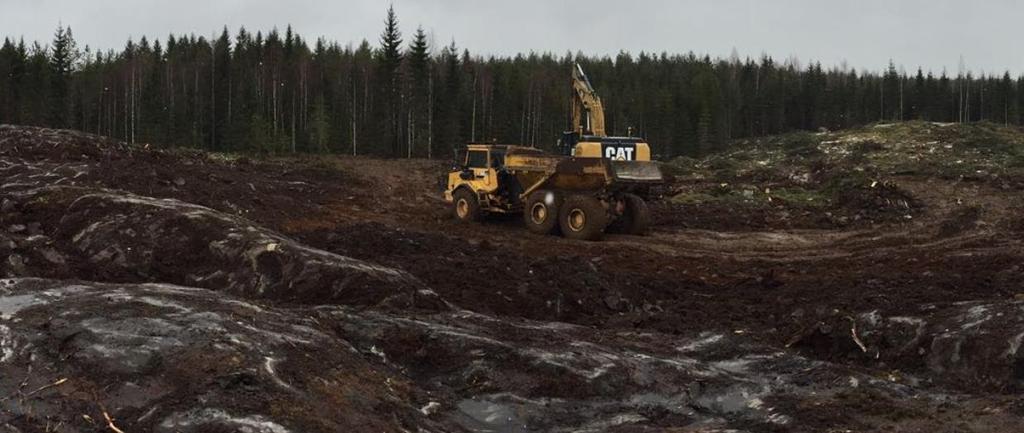

14 Louhe murskataan ja yleensä myös seulotaan (Kuva 15). Tuotettavista tuotteista ja käytettävissä olevasta kalustosta riippuen saattaa syntyä välituotteita, joita jatkojalostetaan toisena ajona. Valmiit tuotteet sijoitetaan varastokasoihin (Kuva 16), joista niitä kuormataan autojen kyytiin pyöräkuormaajalla (Kuva 17). Kuormaajilla myös muotoillaan alueen pohjaa ja kiilataan louhepintaa työskentelykentäksi. Varastokasoille otetaan tarpeen mukaan kaikki vapaana oleva tila suunnitelmapiirroksiin merkityn ottamisaluerajauksen sisältä. Puun ja kantojen välivarastointi jatkuu, kuten on kuvattu ympäristöluvassa. Ajoittain alueelle tuodaan haketuskone, ja erä puuta ja kantoja haketetaan. Toiminnan lopuksi alueen ulkoreunoille (tai muualle mihin mahtuu) kasattu maannos työnnetään puskukoneella tai pyöräkuormaajalla alas luiskiksi. Alueen pinta muotoillaan maannoksella ja pintamailla. Taulukko 3. Toiminnassa käytettävä kalusto työkone 1 kaivinkone + hydraulinen iskuvasara käyttötarkoitus maannoksen kuorinta, louheen kuormaus murskausprosessiin, maakivien ja louheen rikotus (1 dumpperi, mahdollisesti) alueen sisäiset maansiirtotyöt, jos niitä ei tehdä kuorma-autolla 1 poravaunu poraus 1 pyöräkuormaaja murskaus- ja seulontalaitos, 1-3 liikuteltavaa tela-alustaista osaa (1 tela-alustainen puskukone, mahdollisesti) kuorma-autot haketuskone soranotto ja murskeen kuormaus varastokasoihin, kasojen pito, kuormaus kuorma-autoon, maisemointityöt murskaus ja seulonta maisemointityöt, jos niitä ei tehdä pyöräkuormaajalla soratuotteiden nouto alueelta puun ja kantojen haketus Kuva 10. Maannoksen kuorinta kallion päältä käynnissä, välineinä kaivinkone ja dumpperi. Kuva Taratest Oy Taratest Oy Puh Turkkirata 9 A, Pirkkala 14 (27)

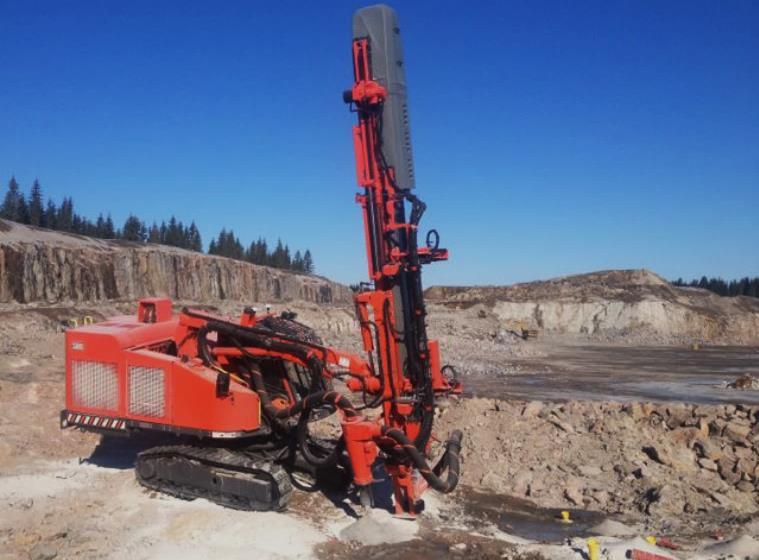

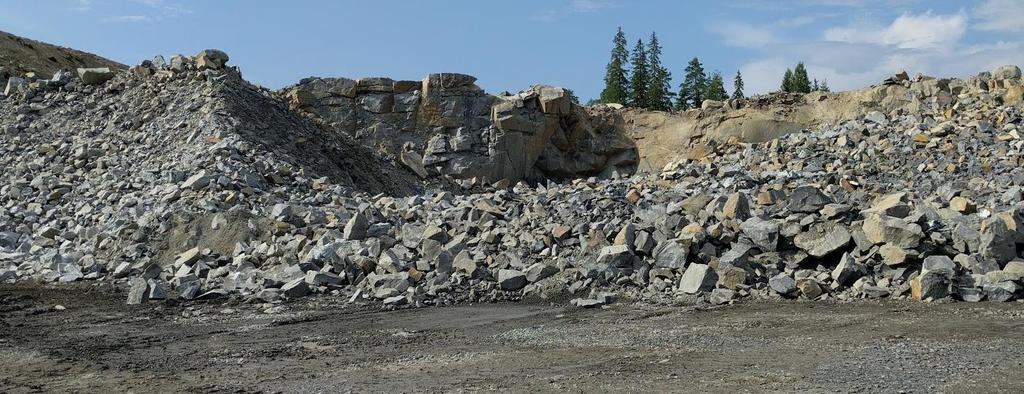

15 Kuva 11. Louhittavan kentän porausta tyypillisellä poravaunulla. Kuva luettu Kuva 12. Irrotettu kenttä louhekasana, josta on kuormattu osa murskausprosessiin. Taustalla jatkuu ehjä kallio. Kuva Taratest Oy Taratest Oy Puh Turkkirata 9 A, Pirkkala 15 (27)

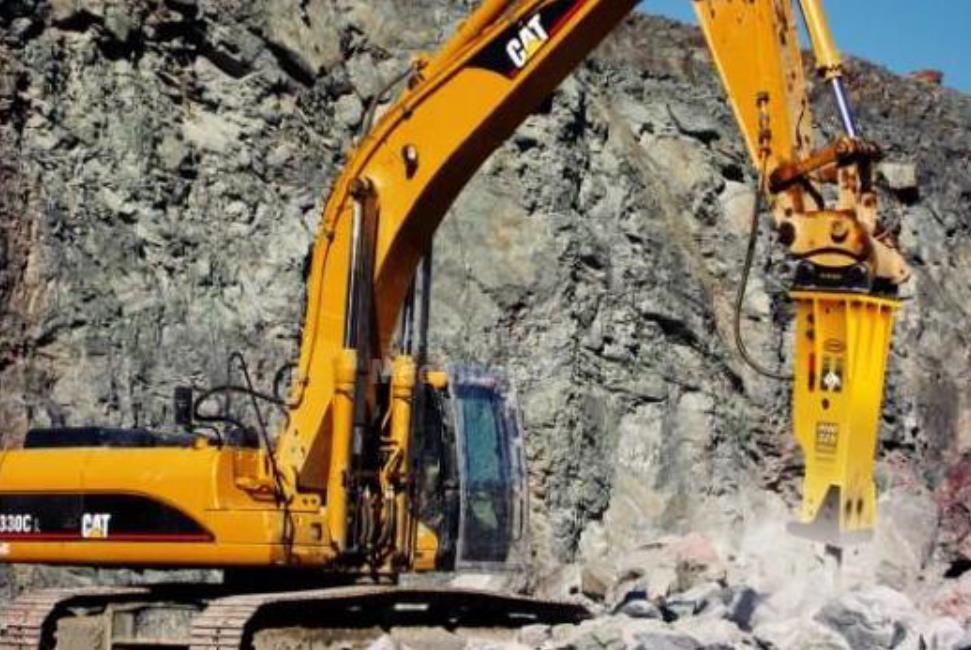

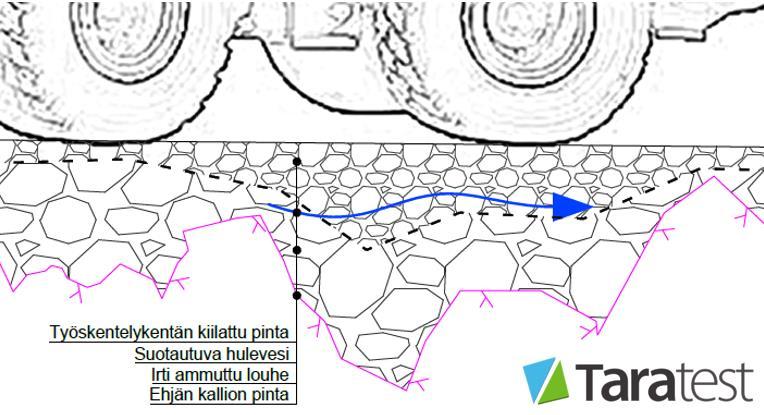

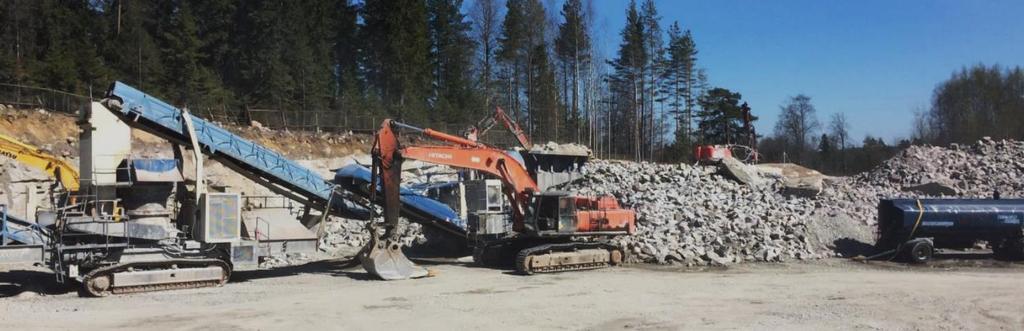

16 Kuva 13. Louhitun kentän pohjarakenne periaatteellisesti. Kuva Taratest Oy. Kuva 14. Ylisuurien louhekappaleiden rikotusta kaivinkoneeseen kiinnitetyllä iskuvasaralla. Kuva vaiheinen murskausprosessi. Kaivinkoneen takana on leukamurskainvaunu (esimurskaus), josta materiaali siirtyy karamurskainvaunuun (välimurskaus) ja edelleen seulavaunuun, joka jäi kuvan ulkopuolelle. Kuvassa myös taustalla poravaunu poraamassa, ja oikealla vesisäiliöauto, josta otetaan pölyntorjunnassa käytettävä kasteluvesi. Kuva Taratest Oy Taratest Oy Puh Turkkirata 9 A, Pirkkala 16 (27)

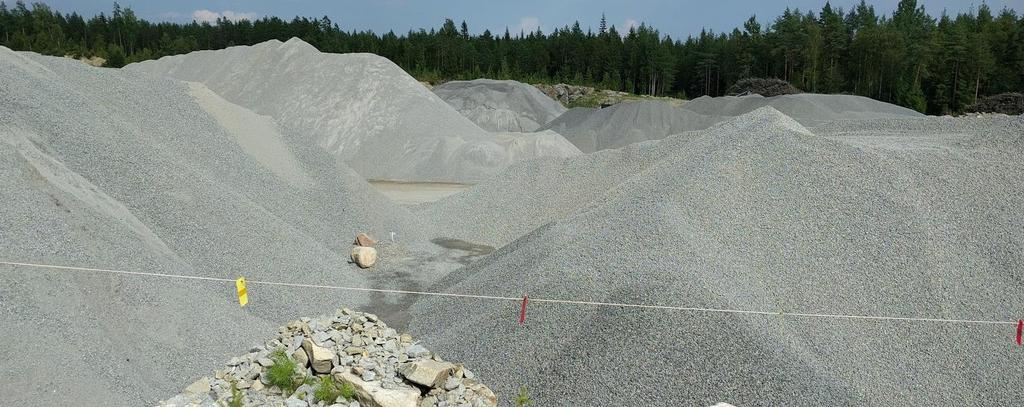

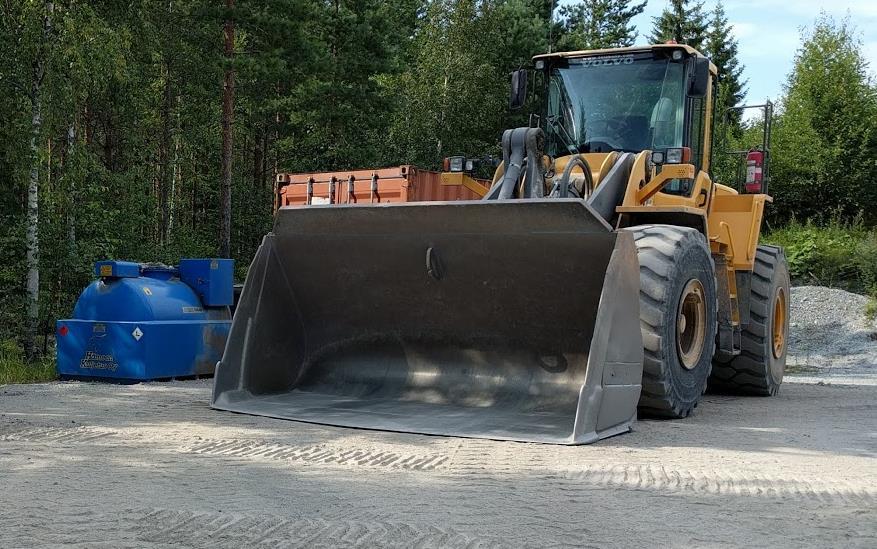

17 Kuva 16. Varastokasoja eräällä kallionottoalueella. Kuva Taratest Oy Kuva 17. Tuotteen kuormauksiin ja muihin kasojen pitoon käytettävä pyöräkuormaaja erään toisen kallionottoalueen tankkauspisteellä. Vieressä näkyy myös polttoainetankki. Kyseinen tankkauspiste on asfalttipäällysteinen. Kuva Taratest Oy Ottamistoiminnan vuotuinen mittakaava ja toiminta-ajat Ottamistoiminnan mittakaavan ja toiminta-aikojen osalta halutaan painottaa kysyntää ja mahdollisuuksia reagoida siihen. Toiminnan vuotuiset määrät riippuvat siis kysynnästä, joka tarkoittaa infra- ja talonrakennushankkeiden rakennuskiviainestarpeita lupakauden kuluessa taloudellisen kuljetusmatkan päässä. Taratest Oy Puh Turkkirata 9 A, Pirkkala 17 (27)

18 Esitettävät enintään määrät eivät ole erityisen todennäköisiä, mutta kuvaavat tilannetta, jossa esimerkiksi jokin suurehko väylähanke toteutuisi taloudellisen kuljetusmatkan päässä. Tällaisiin tapauksiin halutaan olla varautuneita, ja siksi määrä on suurempi kuin mitä todennäköisesti toteutuu. Taulukko 4. Arvio ottamistoiminnan vuotuisista määrätiedoista parametri yksikkö keskimäärin enintään Kallion ottomäärä = jalostettavat rakennuskiviainekset = alueelta myytävä kiviaines Muualta tuotavat puhtaat ylijäämäkaivumaat, maisemointitarpeisiin m 3 ktr/a t/a t/a Puun ja kantojen haketus t/a työkoneiden kevyt polttoöljy t/a energian kulutus (polttoöljystä) GWh/a 0,5 1,1 tarveaineet koneiden öljyt t/a 0,5 1,1 koneiden voiteluaineet t/a 0,2 0,4 kasteluvesi t/a räjähdysaineet t/a talousjäte sosiaalitiloista t/a 0,4 0,8 jätteet metalliromu (rikkinäiset seulaverkot yms.) t/a 0,9 1,9 jäteöljyt, akut yms. vaarallinen jäte t/a 0,26 0,53 päästöt ilmaan (moottoreista) PM t/a 0,23 0,47 NO x t/a 0,15 3,1 SO 2 t/a 0,13 0,27 CO 2 t/a Käyttäen keskimääräisiä kokemusperäisiä päivän työsaavutuksia, voidaan arvioida edellä esitettyjä vuotuisia määriä vastaavia toimintapäivien määriä. Vastaavasti olettamalla autokuljetuksissa käytettävä kalusto keskimäärin, saadaan myös autokuljetusten määrä laskettua. Taulukko 5. Arvio vuotuisesta toiminnan ajallisesta laajuudesta. toiminnan osa yksikkö keskimäärin enintään porauksen työpäivät d/a räjäytykset kpl/a 2 8 murskauksen ja seulonnan työpäivät d/a haketus d/a t autokuljetusta käyntiä/a käyntiä/d 5 35 Taratest Oy Puh Turkkirata 9 A, Pirkkala 18 (27)

19 Suunnitelman mukainen toiminta toteutetaan jaksottaisena. Tuotantojaksoja ajoitettaisiin vuodenaikoihin nähden vapaasti, tuotteiden menekin ja tuotantoteknisten näkökohtien mukaan. Kuormausta ja kuljetuksia tapahtuisi kysynnän mukaan ympäri vuoden. Kesäkausi on maarakentamisen sesonkia, eli oletettavasti kesäkaudella kuormausta ja kuljetusta olisi eniten. VNa 800/2010 asetus (ns. muraus-asetus) ei aiheuta rajoitteita kohteen toiminta-ajoille, koska melulle alttiita kohteita ei ole alle 500 metrin etäisyydellä toiminta-alueesta. Silti haettavat toiminta-ajat mukailevat muraus-asetuksen toiminta-aikoja. Viikko on pidennetty täydeksi, murskaukseen on otettu aamutunti kello 6 7 kahden täyden työvuoron mahduttamiseksi päivään, ja lisäksi kuormaukseen ja kuljetuksiin haetaan mahdollisuutta ympärivuorokautiseen toimintaan. Tarve yöllisiin kuormauksiin perustuu asfalttiurakoihin, joita tyypillisesti suoritetaan yöaikaan, jolloin vähennetään olennaisesti liikenteen sujuvuuteen ja turvallisuuteen kohdistuvia riskejä. Taulukko 6. Suunnitellut toiminta-ajat toiminnan osa vuosittain viikottain päivittäin poraaminen ympäri vuoden ma-su 7-21 räjäytykset ympäri vuoden ma-su 8-18 rikotus ympäri vuoden ma-su 8-18 murskaus ja seulonta ympäri vuoden ma-su 6-22 kuormaaminen ja kuljetukset ympäri vuoden ma-su Jätteet ja tarvikkeiden varastointi Rakennuskiviainesten tuotannossa syntyy jätteenä lähinnä metalliromua, kuten rikkoutuneita seulaverkkoja, tai sosiaalitiloihin liittyvää talousjätettä. Lisäksi syntyy pienempiä määriä jäteöljyä, voiteluaineita, akkuja yms. Alueelle tuodaan varastokontti tai useampi, jossa jätteet kerätään tarkoituksenmukaisina jätelajikkeina. Jätteet poistetaan määrävälein kaatopaikalle, ja ns. vaarallisen jätteen osalta noudatetaan jätelain ja -asetuksen mukaista kirjanpitoa. Jos alueella tarvitaan käymälä, se on kuivakäymälä. Öljyt ja voiteluaineet varastoidaan tukitoiminta-alueella varastokontissa tai -vaunussa. 3.2 Murskeenajon reitti Ottamisalueelle kulkee valtatie 9:lta oma lyhyt tie, jonka varrella ei ole asutusta tai muita häiriölle alttiita kohteita. Valtatien ja ottamisalueelle kulkevan tien risteys sijaitsee pitkällä suoralla, josta on erittäin hyvä näkyvyys risteyksen molemmille puolille (Kuva 18). Maanomistajalla eli UPM-Kymmenellä on liittymälle asiaankuuluva ja voimassaoleva lupa. Taratest Oy Puh Turkkirata 9 A, Pirkkala 19 (27)

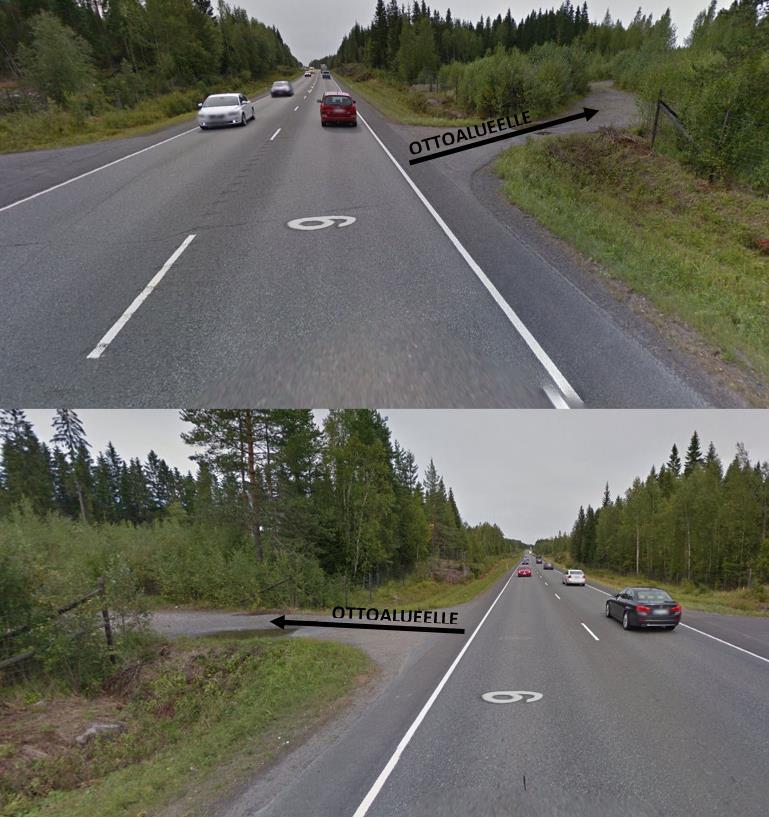

20 Kuva 18. Valtatie 9:n ja ottamisalueelle kulkevan tien risteys. Ylemmässä kuvassa näkymä Tampereen suuntaan ja alemmassa Oriveden suuntaan. Kuva: Google maps, elokuu 2014 (luettu ). Taratest Oy Puh Turkkirata 9 A, Pirkkala 20 (27)

21 4 Keskeiset ympäristövaikutukset ja riskit sekä niiden hallintatoimet 4.1 Louhinnan riskien arvioinnit Ennen louhintatyön alkua laaditaan kohdekohtainen louhintatyön riskien arviointi. Riskien arvioinnissa tunnistetaan mahdolliset tarkkailtavat tai suojattavat kohteet, määritetään mahdollisesti katselmoitavia ja tärinämittaukseen otettavia rakennuksia tai rakenteita ja niille sallitut heilahdusnopeudet. Tässä tapauksessa etäisyydet kaikkiin rakennuksiin ovat niin suuria, että oletettavasti tärinämittauksiin ei ole tarvetta, mutta tämä tarkistetaan louhintatärinäasiantuntijan toimesta ennen louhintoja. Hallitsemattomien tärinöiden ja kivien sinkoilun estämiseksi louhintatyöstä laaditaan työsuunnitelmat, joissa on huomioitu rintauksen korkeus, kentän koko, etäisyys rakennuksiin, reikäkoko, panostusmäärä, käytettävä räjähdeaine ja nallien ajoitus. Louhintarintaus on korkeimmillaan 15 m korkea ( ). Räjähdysainevarkauksien estämiseksi alueella ei säilytetä kemikaaleja ja räjähdeaineita. Louhija tuo panostuksen yhteydessä räjähteet mukanaan ja vie mennessään, ja panostuksen ajan räjähteet ovat kaikkina aikoina silmälläpidettyinä. 4.2 Melun ja pölyn leviämisen ehkäisy Poraamiseen, rikotukseen, murskaukseen ja seulontaan liittyvän melun sekä pölyn leviämistä ehkäistään BAT-menettelyin: Porauksen pölynsidonta poravaunun pölynkeräyslaitteella Jalostusprosessin pölynsidonta vesikastelulla Käsiteltäessä murskeita pyöräkuormaajalla, kipataan matalalta sekä melun että pölyn ehkäisemiseksi Jalostusprosessin meluntorjunta varastokasojen sijoittelulla, kaluston tärisevien osien kumivaimentimilla ja keskeisten meluavien komponenttien koteloinneilla Sinänsä pölylle alttiita kohteita ei ole merkityksellisellä etäisyydellä. Melun osalta ainoat mahdollisesti tarkasteltavat kohteet ovat Koskuenjärven itärannan loma-asunnot. Kun etäisyys näihin on aiemmin mainittu yli 800 metriä, melu vaimenee väistämättä huomattavasti alle VNa 993/1992 ohjearvon. Tästä huolimatta melua kyseiseen suuntaan ehkäistään varastokasojen sijoittelulla. 4.3 Vesien ja maaperän suojelu Kallionottoalueen ollessa kyseessä, alueelta ei imeydy pohjavettä. Alueelle satava vesi sekä säiliöautolla tuotu kasteluvesi valuvat sen sijaan aiemmin mainittuihin niskaojiin, sieltä hulevesien selketysaltaaseen (Kuva 19), ja sieltä sora-/louhepenkan läpi suotautumalla kohdealueen itäpuolella kulkevaan ojaan, joka laskee Koskuenjärveen. Taratest Oy Puh Turkkirata 9 A, Pirkkala 21 (27)

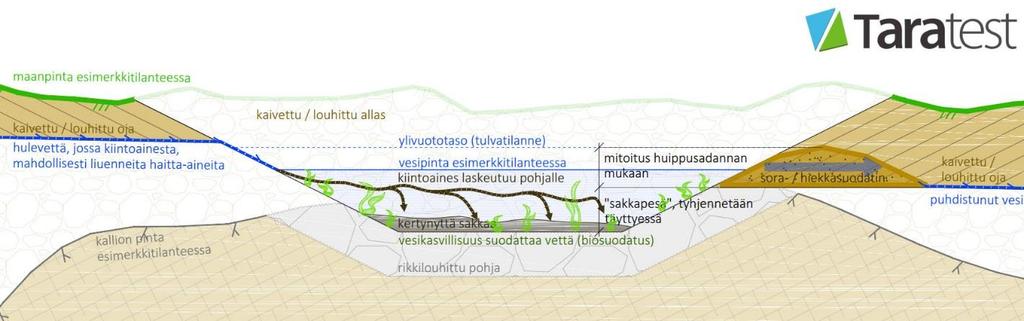

22 Sadeveteen sekoittuu murskeista hienoainesta, joka selkeytysaltaassa laskeutuu pohjalle sakkapesään. Murskerakeiden pinnoilta voi myös liueta vähäisesti kivessä luontaisesti esiintyviä metalleja tai muita haitta-aineita, jotka pyrkivät reagoimaan ja sitoutumaan altaaseen kertyvän kasvillisuuden ja sorasuodattimen kanssa. Kuva 19. Hulevesien selkeytysaltaan periaatteellinen rakenne. Öljy- ja polttoainevahinkojen varalta alueelle perustetaan tankkaus- ja huoltoalue, joka on HDPE-kalvolla eristetty tukitoiminta-alueen osa (Kuva 20). Tätä aluetta käytetään myös mahdollisiin työkoneiden vähäisiin huoltoihin ja siellä säilytetään pyöräkuormaajaa sekä mahdollisia muita koneita. Polttoaineita ei silti säilytetä alueella, vaan polttoainetankki tuodaan tarpeen mukaan alueelle tankkausta varten ja viedään saman tien pois. Myöskään voiteluaineita, hydrauliöljyjä tms. ei säilytetä alueella, vaan sellaiset viedään samana päivänä pois jos niitä jonkin pienen huollon vuoksi on alueella. Kuva 20. Periaatteellinen kuva tankkauspisteestä. Murskausaseman osalta tankkaukset suoritetaan tuomalla polttoaine murskausaseman luokse. Tankkauskohdan alle levitetään pressu tai imeytysmatto ja tankkauksessa noudatetaan erityistä Taratest Oy Puh Turkkirata 9 A, Pirkkala 22 (27)

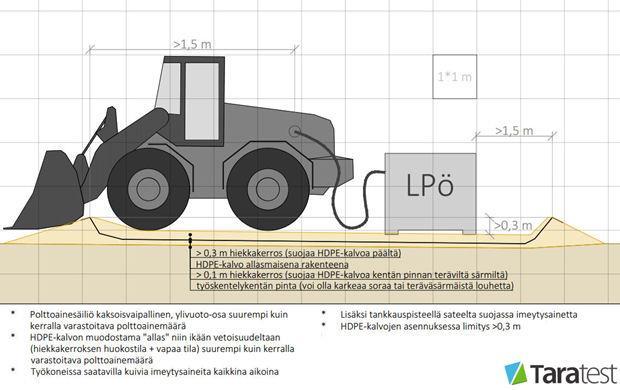

23 varovaisuutta. Tankkaustapahtumaa seurataan vierestä alusta loppuun. Imeytysaineet ovat kaikkina aikoina työkoneissa nopeasti saatavilla. Mahdollisten murskauslaitoksen vähäisten huoltojen osalta toimitaan samalla periaatteella kuin murskauslaitoksen tankkauksessa. Eli levitetään pressu huollettavan kohdan sekä sellaisten kohtien alle, joihin voi liittyä vuotoriski, ja pidetään imeytysaineet käden ulottuvilla. 4.4 Turvallisuusriskien hallinta Turvallisuusvarusteet ja -laitteet, kuten huomiovaatteet, turvajalkineet, varoitusvilkut yms. ovat asianmukaisia ja oikealla tavalla käytössä, ja niiden kunto tarkistetaan säännöllisesti. Alueen läheisyydessä liikkuvien ulkoilijoiden, marjastajien ym. ulkopuolisten henkilöiden ja villieläinten turvallisuuden vuoksi alueen länsiraja, josta pääsee kiipeämään rintauksen päälle, aidataan. Alueella on ollut aiemminkin aita, joka on nyt tilapäisesti rullalla odottamassa uutta asennusta sen jälkeen kun kallio on kuorittu. 4.5 Maisemallinen vaikutus Alla oleva kuvapari havainnollistaa ottamisalueen nykytilannetta sekä tilannetta suunnitellun toiminnan lopussa. Kuva 21. Suunnitellun ottamisen maisemavaikutus esitettynä pintamallina (2x pystykorostus). Taratest Oy Taratest Oy Puh Turkkirata 9 A, Pirkkala 23 (27)

24 Ottamisen myötä alueella ollut kallio katoaa lähes täysin. Vain länsirajalle jää korkeampi harjanne, koska maanpinta nousee kalliolle päin lännestä tultaessa jo naapuritilan puolella. Alue ei ole mitenkään maisemallisesti arvokkaaksi katsottua, eikä ottamisalue juuri näy tiellekään. Maisemallista vaikutusta ei siis käytännöllisesti katsoen ole. 5 Ottamistoiminnan ohjaus ja tarkkailu Ottamistoimintaa ohjataan maastomittauksin ja -merkinnöin. Lupakauden aluksi mitataan ja merkitään, tai soveltuvin osin tarkistetaan jo olemassa olevat merkinnät: Kiinteistöraja länsipuolella merkitään maastoon Ottamisaluerajaus merkitään maastoon Suunniteltu hulevesien selkeytysaltaan paikka merkitään maastoon tarvittaessa Korkopukki asennetaan (tai vanha korjataan / tarkistetaan) mahdollisimman näkyvälle paikalle Ajoittain tarpeen mukaan louhinnan edetessä: Kartoitetaan ottamisalue ottamisen etenemisen laskemiseksi, myynti- ja valmistusmäärätietojen täsmäyttämiseksi tai varastokasojen inventoinniksi Merkitään kallioleikkaukseen korkoja kentän tasauksen ja pinnan kallistusten tarpeisiin Merkitään kallion päälle korkoja poraukselle Louhinnan lähestyessä louhittavan alueen reunoja, tarkistetaan mittauksin, riittävätkö alueen maannokset lopputilanteen luiskauksiin, vai pitääkö viimeisestä irrotetusta rintauksesta reunalla jättää osa louheesta luiskatäytöksi Louhintatärinää seurataan, kuten edellä kerrottiin, mahdollisesti louhintatyön riskien arvioinnin määrittämässä laajuudessa, joskin tämä on hyvin epätodennäköistä tässä tapauksessa. Hulevesien selkeytysaltaan toimivuutta tarkkaillaan aina tuotantojaksojen yhteydessä. Sorasuodattimen tukkeutuneisuutta tarkkaillaan, ja jos sen huomataan tukkeutuneen, suodattimen kiviaines korvataan viipymättä. Tarvittaessa vaihdetaan materiaali karkeampaan eli vähemmän kiilaavaan. Sakkapesän, eli altaan pohjan täyttymistä tarkkaillaan. Sakat kaivetaan ylös ja läjitetään kuivumaan toiminta-alueelle, jos näyttää siltä, että pohja on täynnä sakkaa ja se alkaa tukkia suodatinta. Toiminnan aikana alueelta valuvien pintavesien vaikutusta vesistöjen tilaan seurataan vuotuisella näytteenotolla: Taulukko 7. Alueelta lähtevien hulevesien laadun seuranta. Näytteenottopaikka: selkeytysaltaan purkupää, altaan jälkeen Näytteenottotaajuus: kerran vuodessa Näytteenottajan pätevyys: ottoon (tai SYKE ympäristönäytteenottajan sertifikaatti, joka pätee vesinäytteiden vastaava) Taratest Oy Puh Turkkirata 9 A, Pirkkala 24 (27)

25 Näytteiden tutkimusten laatuvaatimus: Näytteiden analyysisarjat: Tulosten toimitustapa: Tulosten jakelu: asiaankuuluva akkreditointi, Eviran hyväksyntä tai vastaava COD Mn ph Sähkönjohtavuus kokonaistyppi öljyhiilivedyt, jos on aistihavaintoon perustuva epäily sameus analyysitodistukset ja koontitaulukko valvova viranomainen, ainakin vuosikoosteen yhteydessä Alueen kiviainesmyynnin tietoja kerätään vuotuiseksi yhteenvedoksi valvovalle viranomaiselle. Tiedot toimitetaan vuosittain. Samassa yhteydessä mukaan liitetään vesinäytteenoton analyysitodistukset, jotka on mahdollisesti saatettu raportoida aiemminkin. 6 Jälkihoito Ottotoiminnan loputtua alueella, alueen reunat luiskataan noin 1:2 kaltevuuteen. Luiskaus tehdään alueelta kuoritulla maannoksella ja muualta tuoduilla puhtailla ylijäämäkaivumailla. Jos nämä eivät yhteensä riitä, jätetään viimeisestä rintauksesta reunoilla louhetta paikoilleen. Maisemointi pyritään aloittamaan suunnitelmatasoon ja louhinta-alueen reunoihin asti otetuilla alueilla jo toiminnan aikana, mikäli se on työteknisesti järkevää ja varastokasojen tilantarpeen kannalta mahdollista. Jälkihoidon tavoitteena on palauttaa alue ympäröivään maastoon ja metsätalouskäyttöön sopivaksi. Toimintakentälle ja luiskiin levitetään kasvukerros kuoritusta maannoksesta ja mahdollisesti muualta tuoduista täydentävistä puhtaista ylijäämämaa-aineksista, siten että pohjasta tulee loivasti kumpuileva ja kaikkiin paikkoihin tulee ainakin vähäinen peite. Lupa-ajan päätyttyä metsitettävien alueiden annetaan metsittyä luontaisesti kaksi kasvukautta, jonka jälkeen istutetaan tarvittaessa ympäröivän metsän tai suunnitellun metsätalouskäytön tarpeiden mukaisia taimia täydentävästi tiheyteen 2000 kpl hehtaarille (Kuva 22). Lopputilannetta kuvaavaa suunnitelmapiirrosta ei ole tarkoitus luiskien ja pohjan osalta noudattaa aivan täsmällisesti, vaan ensisijaisesti maisemoinnin tarkoituksena on silmämääräisesti ympäristöön sopiva lopputilanne. Taratest Oy Puh Turkkirata 9 A, Pirkkala 25 (27)

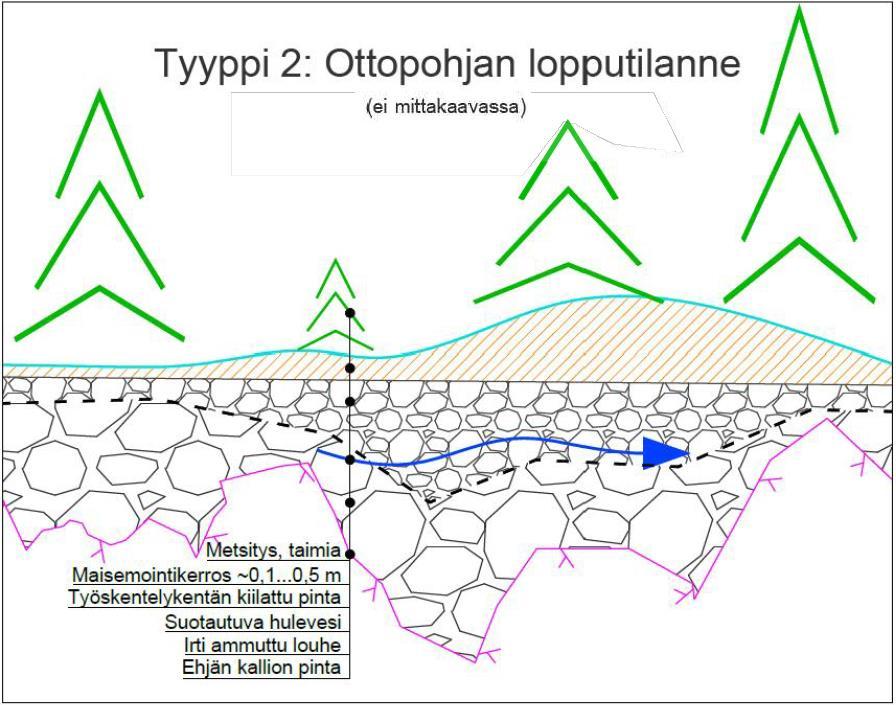

26 Kuva 22. Periaatepiirros maisemoidusta lopputilanteesta. 7 Vakuus Hakijan vakuusesitys on taulukossa alla. Kuten todettiin, hakija hakee myös lupaa aloittaa toiminta muutoksenhausta huolimatta, mikä tarkoittaa tässä tapauksessa toiminnan jatkamista suunnilleen samaan tapaan kuin tähänkin saakka. Alue ei enää nykyisellään ole miltään osin luonnontilainen. Lupahaun kohteena olevassa toiminnassa ei myöskään ole sellaisia piirteitä, joita alueella ei ollut jo aiemmassa toiminnassa. Taulukko 8. Hakijan esitys vakuuksiksi (käytetään nykyisellään voimassa Lupaehtojen noudattamiseen liittyvä vakuus olevaa päättyneen luvan vakuutta) Aloitukseen muutoksenhausta huolimatta liittyvä vakuus 2 000,00 Taratest Oy Puh Turkkirata 9 A, Pirkkala 26 (27)

27 8 Allekirjoitukset Hakija, Hämeen kuljetus Oy Mika Häkli, tekninen johtaja Ottamissuunnitelman ja lupa-aineiston laatija, Taratest Oy Laatinut Jarmo Kuusirati, FM Tarkastanut Vesa-Petri Helenius, DI Hyväksynyt Tero Mäkinen, MBA Liitteet 1. Suunnitelmapiirrokset a Ottamissuunnitelma, alkutilanne 1:2000 b Ottamissuunnitelma, lopputilanne 1:2000 c Ottamissuunnitelma, toimintojen sijoittelu 1:2000 d Ottamissuunnitelma, leikkaukset 1:500 / 1: Tiedot suunnittelualueen sisältävästä kiinteistöstä a. Kiinteistörekisteriote b. Karttaote c. Omistajatiedot d. Valtakirja, joka osoittaa maanomistajan suostumuksen hakijan toimiin 3. Kaivannaisjätteen jätehuoltosuunnitelma Taratest Oy Puh Turkkirata 9 A, Pirkkala 27 (27)
