1 CAD Tammikuu 2007 Voimassa helmikuuhun 2010 Korvaa RT X (6) kattokaivot sadevesikaivot F43.3 RT X RT/KH Talo 2000 KATTOKAIVOT PIHA- JA TERASSIKAIVOT SANEERAUSKAIVOT Peltitarvike Oy SV/8000/RP Oy/Rakennustieto Oy Rakennustietosäätiö RTS 2006 Tämän kortin asiatiedoista vastaa toimeksiantaja

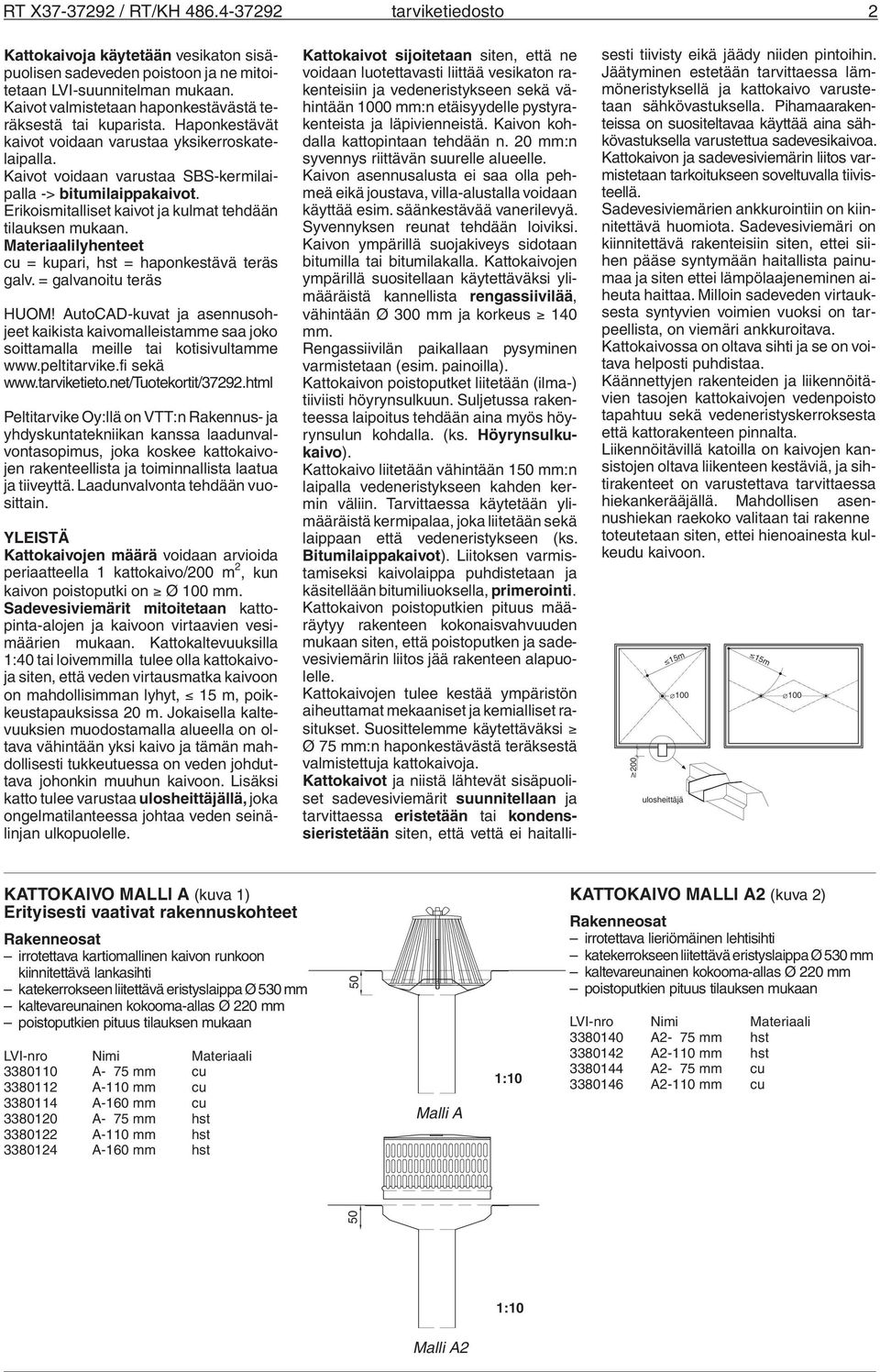

2 RT X / RT/KH tarviketiedosto 2 Kattokaivoja käytetään vesikaton sisäpuolisen sadeveden poistoon ja ne mitoitetaan LVI-suunnitelman mukaan. Kaivot valmistetaan haponkestävästä teräksestä tai kuparista. Haponkestävät kaivot voidaan varustaa yksikerroskatelaipalla. Kaivot voidaan varustaa SBS-kermilaipalla -> bitumilaippakaivot. Erikoismitalliset kaivot ja kulmat tehdään. Materiaalilyhenteet cu = kupari, hst = haponkestävä teräs galv. = galvanoitu teräs HUOM! AutoCAD-kuvat ja asennusohjeet kaikista kaivomalleistamme saa joko soittamalla meille tai kotisivultamme sekä Peltitarvike Oy:llä on VTT:n Rakennus- ja yhdyskuntatekniikan kanssa laadunvalvontasopimus, joka koskee kattokaivojen rakenteellista ja toiminnallista laatua ja tiiveyttä. Laadunvalvonta tehdään vuosittain. YLEISTÄ Kattokaivojen määrä voidaan arvioida periaatteella 1 kattokaivo/200 m 2, kun kaivon poistoputki on Ø mm. Sadevesiviemärit mitoitetaan kattopinta-alojen ja kaivoon virtaavien vesimäärien mukaan. Kattokaltevuuksilla 1:40 tai loivemmilla tulee olla kattokaivoja siten, että veden virtausmatka kaivoon on mahdollisimman lyhyt, 15 m, poikkeustapauksissa 20 m. Jokaisella kaltevuuksien muodostamalla alueella on oltava vähintään yksi kaivo ja tämän mahdollisesti tukkeutuessa on veden johduttava johonkin muuhun kaivoon. Lisäksi katto tulee varustaa ulosheittäjällä, joka ongelmatilanteessa johtaa veden seinälinjan ulkopuolelle. Kattokaivot sijoitetaan siten, että ne voidaan luotettavasti liittää vesikaton rakenteisiin ja vedeneristykseen sekä vähintään 0 mm:n etäisyydelle pystyrakenteista ja läpivienneistä. Kaivon kohdalla kattopintaan tehdään n. 20 mm:n syvennys riittävän suurelle alueelle. Kaivon asennusalusta ei saa olla pehmeä eikä joustava, villa-alustalla voidaan käyttää esim. säänkestävää vanerilevyä. Syvennyksen reunat tehdään loiviksi. Kaivon ympärillä suojakiveys sidotaan bitumilla tai bitumilakalla. Kattokaivojen ympärillä suositellaan käytettäväksi ylimääräistä kannellista rengassiivilää, vähintään Ø 300 mm ja korkeus 140 mm. Rengassiivilän paikallaan pysyminen varmistetaan (esim. painoilla). Kattokaivon poistoputket liitetään (ilma-) tiiviisti höyrynsulkuun. Suljetussa rakenteessa laipoitus tehdään aina myös höyrynsulun kohdalla. (ks. Höyrynsulkukaivo). Kattokaivo liitetään vähintään 1 mm:n laipalla vedeneristykseen kahden kermin väliin. Tarvittaessa käytetään ylimääräistä kermipalaa, joka liitetään sekä laippaan että vedeneristykseen (ks. Bitumilaippakaivot). Liitoksen varmistamiseksi kaivolaippa puhdistetaan ja käsitellään bitumiliuoksella, primerointi. Kattokaivon poistoputkien pituus määräytyy rakenteen kokonaisvahvuuden mukaan siten, että poistoputken ja sadevesiviemärin liitos jää rakenteen alapuolelle. Kattokaivojen tulee kestää ympäristön aiheuttamat mekaaniset ja kemialliset rasitukset. Suosittelemme käytettäväksi Ø 75 mm:n haponkestävästä teräksestä valmistettuja kattokaivoja. Kattokaivot ja niistä lähtevät sisäpuoliset sadevesiviemärit suunnitellaan ja tarvittaessa eristetään tai kondenssieristetään siten, että vettä ei haitallisesti tiivisty eikä jäädy niiden pintoihin. Jäätyminen estetään tarvittaessa lämmöneristyksellä ja kattokaivo varustetaan sähkövastuksella. Pihamaarakenteissa on suositeltavaa käyttää aina sähkövastuksella varustettua sadevesikaivoa. Kattokaivon ja sadevesiviemärin liitos varmistetaan tarkoitukseen soveltuvalla tiivisteellä. Sadevesiviemärien ankkurointiin on kiinnitettävä huomiota. Sadevesiviemäri on kiinnitettävä rakenteisiin siten, ettei siihen pääse syntymään haitallista painumaa ja siten ettei lämpölaajeneminen aiheuta haittaa. Milloin sadeveden virtauksesta syntyvien voimien vuoksi on tarpeellista, on viemäri ankkuroitava. Kattokaivossa on oltava sihti ja se on voitava helposti puhdistaa. Käännettyjen rakenteiden ja liikennöitävien tasojen kattokaivojen vedenpoisto tapahtuu sekä vedeneristyskerroksesta että kattorakenteen pinnalta. Liikennöitävillä katoilla on kaivojen kansistojen oltava liikenteen kestäviä, ja sihtirakenteet on varustettava tarvittaessa hiekankerääjällä. Mahdollisen asennushiekan raekoko valitaan tai rakenne toteutetaan siten, ettei hienoainesta kulkeudu kaivoon m ulosheittäjä 15m KATTOKAIVO MALLI A (kuva 1) Erityisesti vaativat rakennuskohteet irrotettava kartiomallinen kaivon runkoon kiinnitettävä lankasihti katekerrokseen liitettävä eristyslaippa Ø 530 mm kaltevareunainen kokooma-allas Ø 220 mm poistoputkien pituus A- 75 mm cu A-110 mm cu A-160 mm cu A- 75 mm hst A-110 mm hst A-160 mm hst Malli A KATTOKAIVO MALLI A2 (kuva 2) irrotettava lieriömäinen lehtisihti katekerrokseen liitettävä eristyslaippa Ø 530 mm kaltevareunainen kokooma-allas Ø 220 mm poistoputkien pituus A2-75 mm hst A2-110 mm hst A2-75 mm cu A2-110 mm cu Malli A2

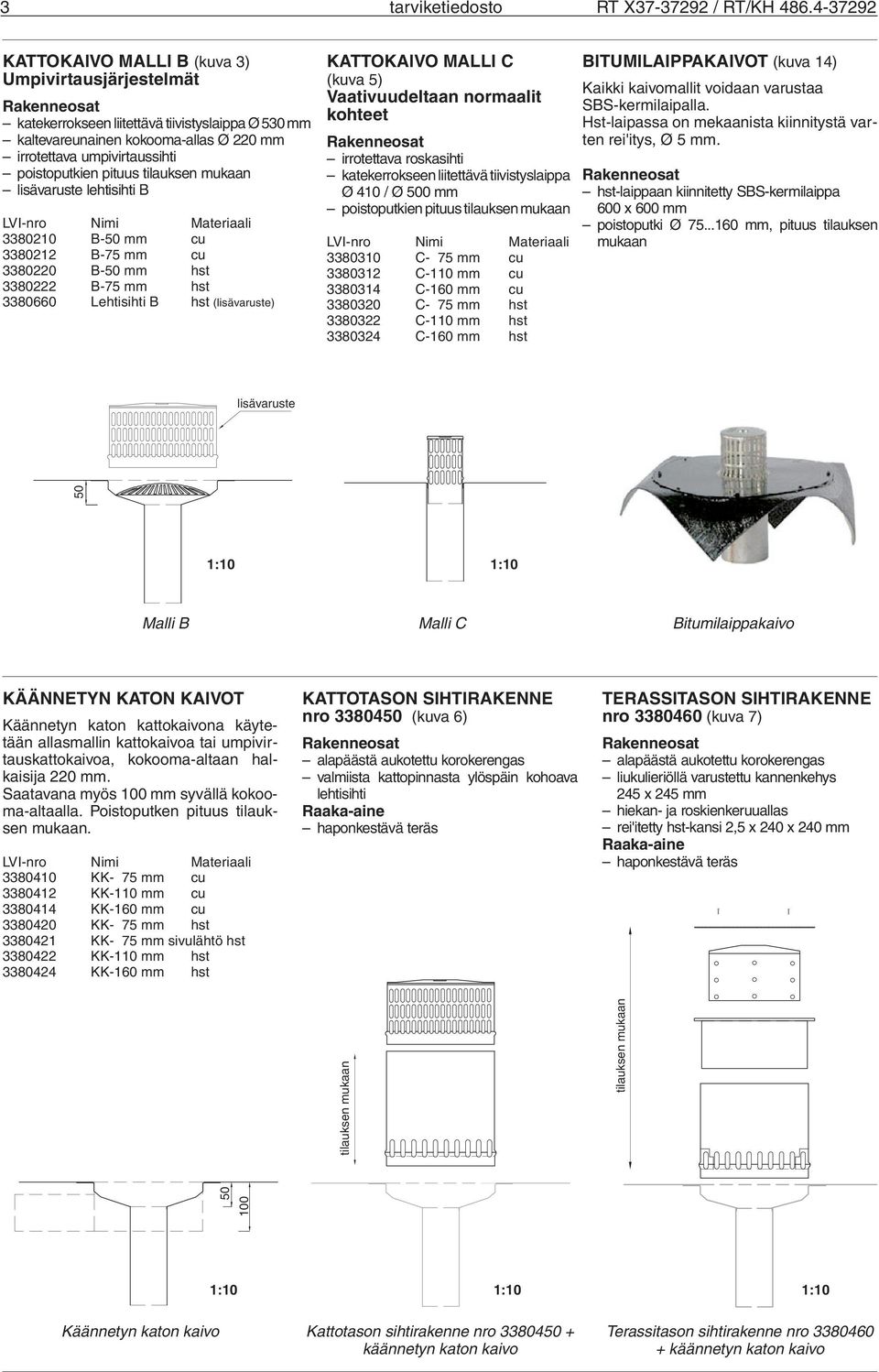

3 3 tarviketiedosto RT X / RT/KH KATTOKAIVO MALLI B (kuva 3) Umpivirtausjärjestelmät katekerrokseen liitettävä tiivistyslaippa Ø 530 mm kaltevareunainen kokooma-allas Ø 220 mm irrotettava umpivirtaussihti poistoputkien pituus lisävaruste lehtisihti B B- mm cu B-75 mm cu B- mm hst B-75 mm hst Lehtisihti B hst (lisävaruste) KATTOKAIVO MALLI C (kuva 5) Vaativuudeltaan normaalit kohteet irrotettava roskasihti katekerrokseen liitettävä tiivistyslaippa Ø 410 / Ø 0 mm poistoputkien pituus C- 75 mm cu C-110 mm cu C-160 mm cu C- 75 mm hst C-110 mm hst C-160 mm hst BITUMILAIPPAKAIVOT (kuva 14) Kaikki kaivomallit voidaan varustaa SBS-kermilaipalla. Hst-laipassa on mekaanista kiinnitystä varten rei'itys, Ø 5 mm. hst-laippaan kiinnitetty SBS-kermilaippa 600 x 600 mm poistoputki Ø mm, pituus tilauksen mukaan lisävaruste Malli B Malli C Bitumilaippakaivo KÄÄNNETYN KATON KAIVOT Käännetyn katon kattokaivona käytetään allasmallin kattokaivoa tai umpivirtauskattokaivoa, kokooma-altaan halkaisija 220 mm. Saatavana myös mm syvällä kokooma-altaalla. Poistoputken pituus tilauksen mukaan KK- 75 mm cu KK-110 mm cu KK-160 mm cu KK- 75 mm hst KK- 75 mm sivulähtö hst KK-110 mm hst KK-160 mm hst KATTOTASON SIHTIRAKENNE nro (kuva 6) valmiista kattopinnasta ylöspäin kohoava lehtisihti haponkestävä teräs TERASSITASON SIHTIRAKENNE nro (kuva 7) liukulieriöllä varustettu kannenkehys 245 x 245 mm hiekan- ja roskienkeruuallas rei'itetty hst-kansi 2,5 x 240 x 240 mm haponkestävä teräs Käännetyn katon kaivo Kattotason sihtirakenne nro Terassitason sihtirakenne nro

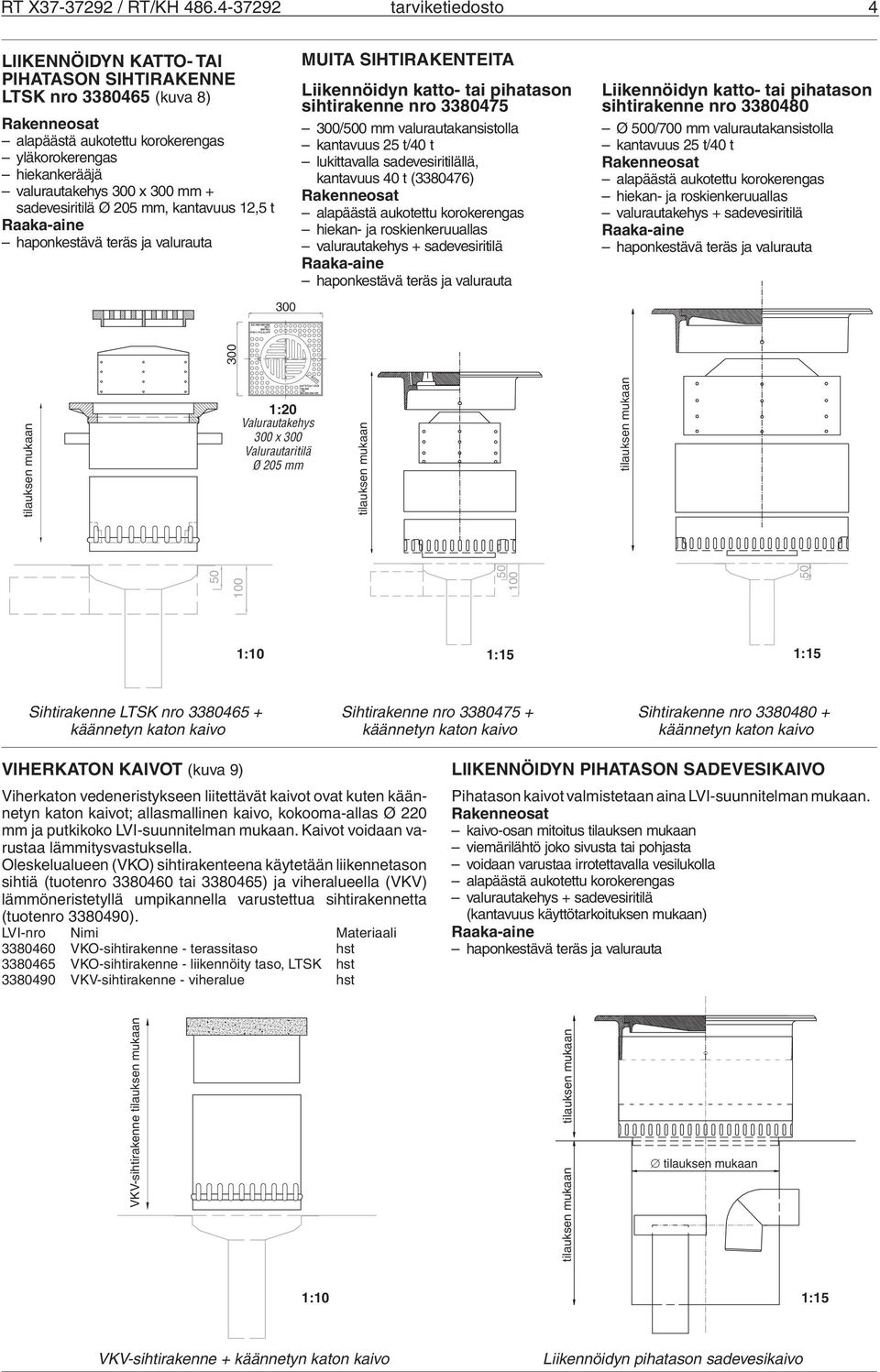

4 RT X / RT/KH tarviketiedosto 4 LIIKENNÖIDYN KATTO- TAI PIHATASON SIHTIRAKENNE LTSK nro (kuva 8) yläkorokerengas hiekankerääjä valurautakehys 300 x 300 mm + sadevesiritilä Ø 205 mm, kantavuus 12,5 t 300 MUITA SIHTIRAKENTEITA Liikennöidyn katto- tai pihatason sihtirakenne nro /0 mm valurautakansistolla kantavuus 25 t/40 t lukittavalla sadevesiritilällä, kantavuus 40 t ( ) hiekan- ja roskienkeruuallas valurautakehys + sadevesiritilä Liikennöidyn katto- tai pihatason sihtirakenne nro Ø 0/700 mm valurautakansistolla kantavuus 25 t/40 t hiekan- ja roskienkeruuallas valurautakehys + sadevesiritilä 300 1:20 Valurautakehys 300 x 300 Valurautaritilä Ø 205 mm 1:15 1:15 Sihtirakenne LTSK nro Sihtirakenne nro Sihtirakenne nro VIHERKATON KAIVOT (kuva 9) Viherkaton vedeneristykseen liitettävät kaivot ovat kuten käännetyn katon kaivot; allasmallinen kaivo, kokooma-allas Ø 220 mm ja putkikoko LVI-suunnitelman mukaan. Kaivot voidaan varustaa lämmitysvastuksella. Oleskelualueen (VKO) sihtirakenteena käytetään liikennetason sihtiä (tuotenro tai ) ja viheralueella (VKV) lämmöneristetyllä umpikannella varustettua sihtirakennetta (tuotenro ) VKO-sihtirakenne - terassitaso hst VKO-sihtirakenne - liikennöity taso, LTSK hst VKV-sihtirakenne - viheralue hst LIIKENNÖIDYN PIHATASON SADEVESIKAIVO Pihatason kaivot valmistetaan aina LVI-suunnitelman mukaan. kaivo-osan mitoitus viemärilähtö joko sivusta tai pohjasta voidaan varustaa irrotettavalla vesilukolla valurautakehys + sadevesiritilä (kantavuus käyttötarkoituksen mukaan) VKV-sihtirakenne 1:15 VKV-sihtirakenne + Liikennöidyn pihatason sadevesikaivo

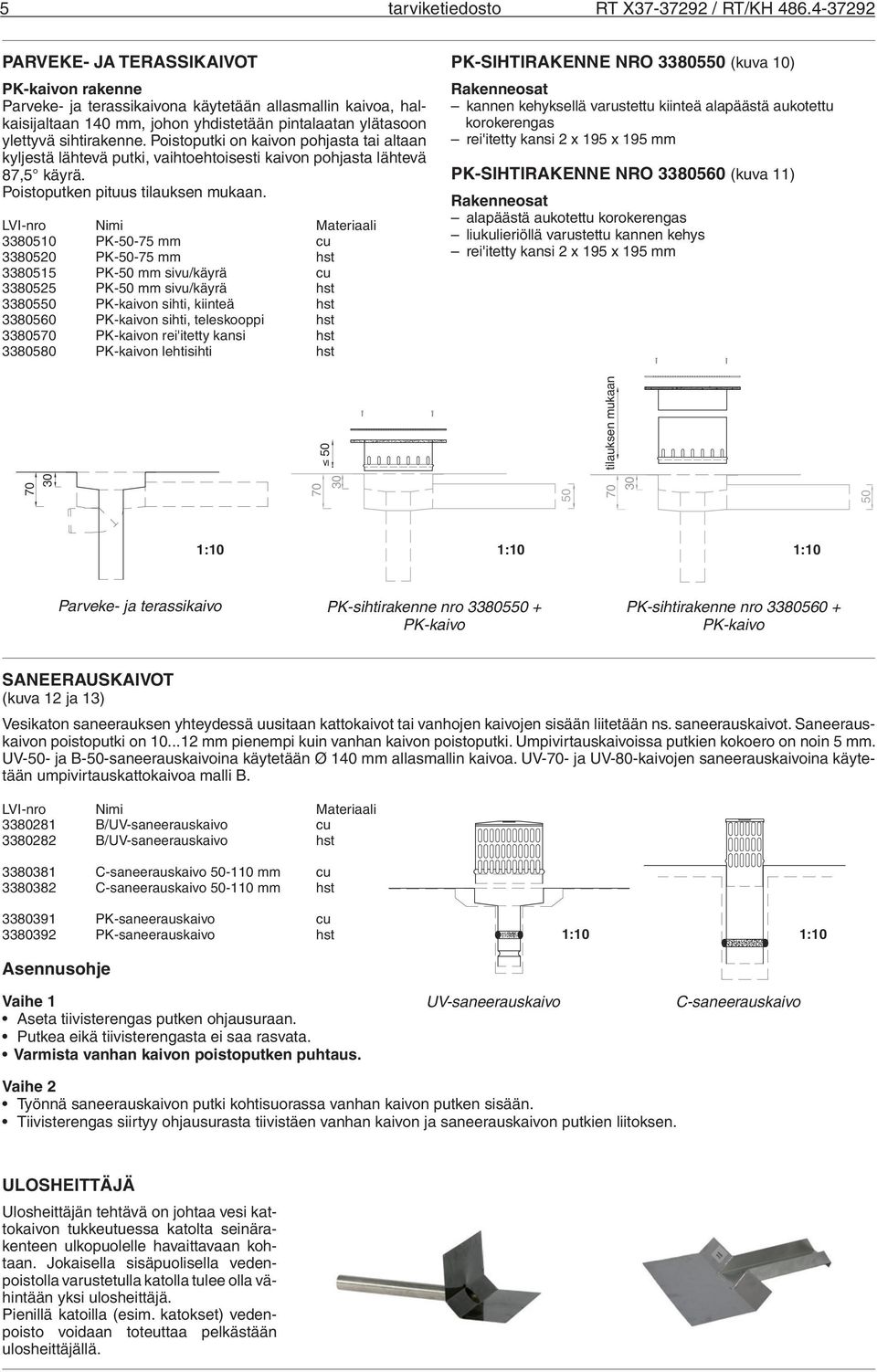

5 5 tarviketiedosto RT X / RT/KH PARVEKE- JA TERASSIKAIVOT PK-kaivon rakenne Parveke- ja terassikaivona käytetään allasmallin kaivoa, halkaisijaltaan 140 mm, johon yhdistetään pintalaatan ylätasoon ylettyvä sihtirakenne. Poistoputki on kaivon pohjasta tai altaan kyljestä lähtevä putki, vaihtoehtoisesti kaivon pohjasta lähtevä 87,5 käyrä. Poistoputken pituus PK--75 mm cu PK--75 mm hst PK- mm sivu/käyrä cu PK- mm sivu/käyrä hst PK-kaivon sihti, kiinteä hst PK-kaivon sihti, teleskooppi hst PK-kaivon rei'itetty kansi hst PK-kaivon lehtisihti hst PK-SIHTIRAKENNE NRO (kuva 10) kannen kehyksellä varustettu kiinteä alapäästä aukotettu korokerengas rei'itetty kansi 2 x 195 x 195 mm PK-SIHTIRAKENNE NRO (kuva 11) liukulieriöllä varustettu kannen kehys rei'itetty kansi 2 x 195 x 195 mm Parveke- ja terassikaivo PK-sihtirakenne nro PK-kaivo PK-sihtirakenne nro PK-kaivo SANEERAUSKAIVOT (kuva 12 ja 13) Vesikaton saneerauksen yhteydessä uusitaan kattokaivot tai vanhojen kaivojen sisään liitetään ns. saneerauskaivot. Saneerauskaivon poistoputki on mm pienempi kuin vanhan kaivon poistoputki. Umpivirtauskaivoissa putkien kokoero on noin 5 mm. UV-- ja B--saneerauskaivoina käytetään Ø 140 mm allasmallin kaivoa. UV-70- ja UV-80-kaivojen saneerauskaivoina käytetään umpivirtauskattokaivoa malli B B/UV-saneerauskaivo cu B/UV-saneerauskaivo hst C-saneerauskaivo -110 mm cu C-saneerauskaivo -110 mm hst PK-saneerauskaivo cu PK-saneerauskaivo hst Asennusohje Vaihe 1 Aseta tiivisterengas putken ohjausuraan. Putkea eikä tiivisterengasta ei saa rasvata. Varmista vanhan kaivon poistoputken puhtaus. UV-saneerauskaivo C-saneerauskaivo Vaihe 2 Työnnä saneerauskaivon putki kohtisuorassa vanhan kaivon putken sisään. Tiivisterengas siirtyy ohjausurasta tiivistäen vanhan kaivon ja saneerauskaivon putkien liitoksen. ULOSHEITTÄJÄ Ulosheittäjän tehtävä on johtaa vesi kattokaivon tukkeutuessa katolta seinärakenteen ulkopuolelle havaittavaan kohtaan. Jokaisella sisäpuolisella vedenpoistolla varustetulla katolla tulee olla vähintään yksi ulosheittäjä. Pienillä katoilla (esim. katokset) vedenpoisto voidaan toteuttaa pelkästään ulosheittäjällä.

6 RT X / RT/KH tarviketiedosto 6 HÖYRYNSULKUKAIVOT (kuva 15) Höyrynsulkukaivo on höyrynsulkuun ilma- ja vesitiiviisti liitettävä kaivo. Kaivon poistoputki mitoitetaan LVI-suunnitelman mukaan ja liitetään suoraan poistoviemäriin. Höyrynsulkukaivon laipassa on vastuksen liitosjohdon läpimenoholkki ja läpivientiputki. Höyrynsulkukaivo voidaan tarvittaessa kondenssieristää. Varsinainen kattokaivo liitetään höyrynsulkukaivoon vedeneristystyön yhteydessä. Ko. järjestelmällä saadaan katto/rakenne mahdollisimman pian vedenpitäväksi. sopii kaikille kattokaivotyypeille varsinainen kattokaivo asennetaan vedeneristystyön yhteydessä materiaali haponkestävä teräs vedeneristys lämmöneristys höyrynsulku Höyrynsulkukaivon laipassa 5 mm:n rei itys mekaanista kiinnitystä varten. Kattokaivon poistoputken pituus = lämmöneristys mm + höyrynsulkukaivon liitossyvyys mm Lämmitysvastuksen liitosjohdon läpivientiholkki + suojaputki (Ø 13 mm) Ø > 60 mm Ø 75 > 70 mm Ø 110 > 80 mm Ø 160 > 130 mm Lämmöneristys Bitumivedeneristys Lämmitysvastuksen suojakuppi Bitumihöyrynsulku Höyrynsulkukaivon huulitiiviste Ontelo-/betonilaatta Kattokaivo, malli A Lämmitysvastus 230 V/16 W Vastuksen liitosjohto Vaihtoehtoinen höyrynsulku Höyrynsulkukaivo Liitosjohdon läpivienti Höyrynsulkukaivon kondenssi-/lämpöeristys Höyrynsulkukaivon poistoputken pituus rakenteen vahvuuden mukaan. Kattokaivo + höyrynsulkukaivo LVI-nro Nimi HSKS /160 mm HSKS /0 mm HSKS 75/175 mm HSKS 75/0 mm HSKS 110/200 mm HSKS 110/0 mm HSKS 160/290 mm HSKS 160/0 mm LÄMMITYSVASTUKSET (kuva 16) suojakuppi Ø 160 / 35, Ø 110 kaivossa Ø 120 / 35, Ø - 75 kaivossa liitäntäkaapeli, vakio 1,5 m, tilauksesta 3, 5 ja 10 m vastuskaapeli Jännite/teho 230 V/16 W (itsesäätyvä vastuskaapeli) 230 V/32 W " 24 V/26 W (kiinteätehoinen) Kaivoa asennettaessa on muistettava: Vastuksen suojakupin sisälämpötila (vastuskaapelin) ei saa nousta yli + 80 C. LVI-nro Nimi Lämmitysvastus 230 V/16 W Lämmitysvastus 230 V/32 W Lämmitysvastus 24 V/26 W Erikoisvastukset. KATTOKAIVON KONDENSSIERISTYS Kattokaivon ja sadevesiviemärin kondenssieristämisellä estetään lämpimän sisäilman pääsy kylmän viemäriputken pintaan. Näin ehkäistään mahdollinen kondenssin kerääntyminen poistoputken/sadevesiviemärin pintaan. Kaivot kondenssieristetään 13 mm:n solukumieristeellä, jonka alhainen lämmönjohtavuus (0,036 W/µK ) antaa hyvän eristyskyvyn. Korkea höyryn siirtymäkerroin estää kosteuden tunkeutumisen eristysmateriaaliin ja eristettäville pinnoille. Lämpötila-alue - 40 C C. LISÄ- JA VARAOSASIHDIT RENGASSIIVILÄ (kuva 18) Rengassiivilää käytetään kattokaivojen lisäsihtinä katoilla. Paikallaan pysyminen on varmistettu siivilän kanteen kiinnitetyllä painolevyllä. Galvanoitu teräsverkko tai haponkestävä teräs LEHTISIHTI MALLI B (kuva 19) Haponkestävä teräs ROSKASIHTI MALLI A (kuva 20) Haponkestävä teräs ROSKASIHTI MALLI B (kuva 21) Kupari tai haponkestävä teräs ROSKASIHTI MALLI C (kuva 22) Haponkestävä teräs LVI-nro Nimi Mater Rengassiivilä Ø 300 mm galv Rengassiivilä Ø 400 mm galv Rengassiivilä Ø 300 mm hst Rengassiivilä Ø 400 mm hst Roskasihti malli A hst Roskasihti malli B hst Roskasihti malli B cu Lehtisihti malli B hst Roskasihti malli C hst Roskasihti malli C hst Roskasihti malli C hst RT-korttiin liittyvä CAD-aineisto tai RT CAD -kuvapankissa VALMISTUS, MARKKINOINTI JA TEKNINEN NEUVONTA Peltitarvike Oy Kytkintie HELSINKI Puhelin Faksi info@peltitarvike.fi etunimi.sukunimi@peltitarvike.fi
