1 AIR CONDITIONER Compact Wall Mounted Type OPERATING MANUAL BETJENINGSVEJLEDNING KÄYTTÖOHJE BRUKERVEILEDNING DRIFTSHANDBOK INSTRUKCJA OBSŁUGI Język polski Svenska Norsk Suomi Dansk Englis h KEEP THIS MANUAL FOR FUTURE REFERENCE GEM DENNE VEJLEDNING TIL SENERE REFERENCE SÄILYTÄ TÄMÄ OHJE TULEVAA TARVETTA VARTEN TA VARE PÅ BRUKERVEILEDNINGEN FOR SENERE BRUK FÖRVARA DENNA HANDBOK FÖR FRAMTIDA BRUK NALEŻY ZACHOWAĆ TĘ INSTRUKCJĘ DO WYKORZYSTANIA W PRZYSZŁOŚCI PART No

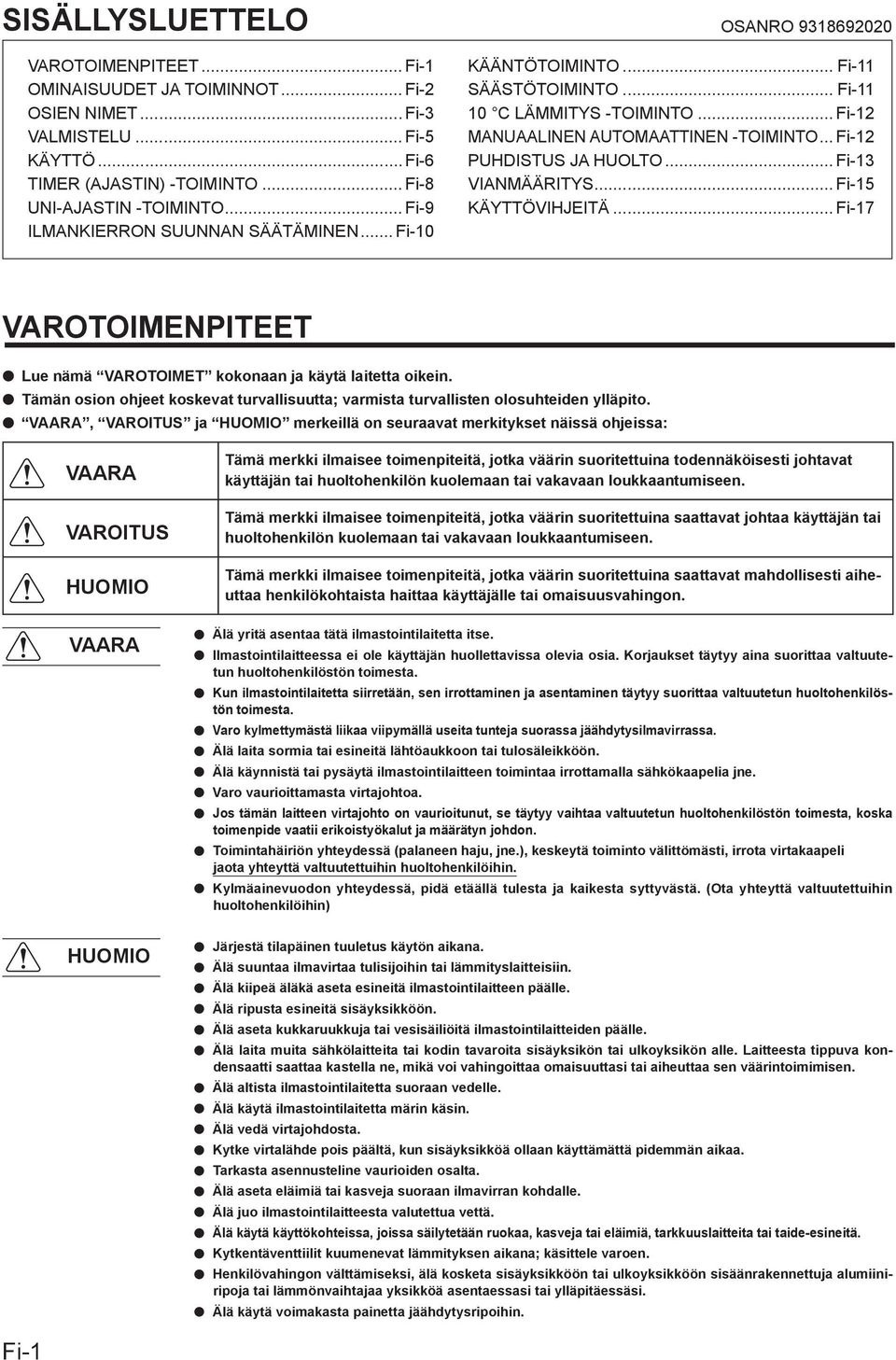

2 SISÄLLYSLUETTELO VAROTOIMENPITEET... Fi-1 OMINAISUUDET JA TOIMINNOT... Fi-2 OSIEN NIMET... Fi-3 VALMISTELU... Fi-5 KÄYTTÖ... Fi-6 TIMER (AJASTIN) -TOIMINTO... Fi-8 UNI-AJASTIN -TOIMINTO... Fi-9 ILMANKIERRON SUUNNAN SÄÄTÄMINEN... Fi-10 OSANRO KÄÄNTÖTOIMINTO... Fi-11 SÄÄSTÖTOIMINTO... Fi C LÄMMITYS -TOIMINTO... Fi-12 MANUAALINEN AUTOMAATTINEN -TOIMINTO... Fi-12 PUHDISTUS JA HUOLTO... Fi-13 VIANMÄÄRITYS... Fi-15 KÄYTTÖVIHJEITÄ... Fi-17 VAROTOIMENPITEET Lue nämä VAROTOIMET kokonaan ja käytä laitetta oikein. Tämän osion ohjeet koskevat turvallisuutta; varmista turvallisten olosuhteiden ylläpito. VAARA, VAROITUS ja HUOMIO merkeillä on seuraavat merkitykset näissä ohjeissa: VAARA VAROITUS HUOMIO VAARA Tämä merkki ilmaisee toimenpiteitä, jotka väärin suoritettuina todennäköisesti johtavat käyttäjän tai huoltohenkilön kuolemaan tai vakavaan loukkaantumiseen. Tämä merkki ilmaisee toimenpiteitä, jotka väärin suoritettuina saattavat johtaa käyttäjän tai huoltohenkilön kuolemaan tai vakavaan loukkaantumiseen. Tämä merkki ilmaisee toimenpiteitä, jotka väärin suoritettuina saattavat mahdollisesti aiheuttaa henkilökohtaista haittaa käyttäjälle tai omaisuusvahingon. Älä yritä asentaa tätä ilmastointilaitetta itse. Ilmastointilaitteessa ei ole käyttäjän huollettavissa olevia osia. Korjaukset täytyy aina suorittaa valtuutetun huoltohenkilöstön toimesta. Kun ilmastointilaitetta siirretään, sen irrottaminen ja asentaminen täytyy suorittaa valtuutetun huoltohenkilöstön toimesta. Varo kylmettymästä liikaa viipymällä useita tunteja suorassa jäähdytysilmavirrassa. Älä laita sormia tai esineitä lähtöaukkoon tai tulosäleikköön. Älä käynnistä tai pysäytä ilmastointilaitteen toimintaa irrottamalla sähkökaapelia jne. Varo vaurioittamasta virtajohtoa. Jos tämän laitteen virtajohto on vaurioitunut, se täytyy vaihtaa valtuutetun huoltohenkilöstön toimesta, koska toimenpide vaatii erikoistyökalut ja määrätyn johdon. Toimintahäiriön yhteydessä (palaneen haju, jne.), keskeytä toiminto välittömästi, irrota virtakaapeli jaota yhteyttä valtuutettuihin huoltohenkilöihin. Kylmäainevuodon yhteydessä, pidä etäällä tulesta ja kaikesta syttyvästä. (Ota yhteyttä valtuutettuihin huoltohenkilöihin) HUOMIO Järjestä tilapäinen tuuletus käytön aikana. Älä suuntaa ilmavirtaa tulisijoihin tai lämmityslaitteisiin. Älä kiipeä äläkä aseta esineitä ilmastointilaitteen päälle. Älä ripusta esineitä sisäyksikköön. Älä aseta kukkaruukkuja tai vesisäiliöitä ilmastointilaitteiden päälle. Älä laita muita sähkölaitteita tai kodin tavaroita sisäyksikön tai ulkoyksikön alle. Laitteesta tippuva kondensaatti saattaa kastella ne, mikä voi vahingoittaa omaisuuttasi tai aiheuttaa sen väärintoimimisen. Älä altista ilmastointilaitetta suoraan vedelle. Älä käytä ilmastointilaitetta märin käsin. Älä vedä virtajohdosta. Kytke virtalähde pois päältä, kun sisäyksikköä ollaan käyttämättä pidemmän aikaa. Tarkasta asennusteline vaurioiden osalta. Älä aseta eläimiä tai kasveja suoraan ilmavirran kohdalle. Älä juo ilmastointilaitteesta valutettua vettä. Älä käytä käyttökohteissa, joissa säilytetään ruokaa, kasveja tai eläimiä, tarkkuuslaitteita tai taide-esineitä. Kytkentäventtiilit kuumenevat lämmityksen aikana; käsittele varoen. Henkilövahingon välttämiseksi, älä kosketa sisäyksikköön tai ulkoyksikköön sisäänrakennettuja alumiiniripoja tai lämmönvaihtajaa yksikköä asentaessasi tai ylläpitäessäsi. Älä käytä voimakasta painetta jäähdytysripoihin. Fi-1

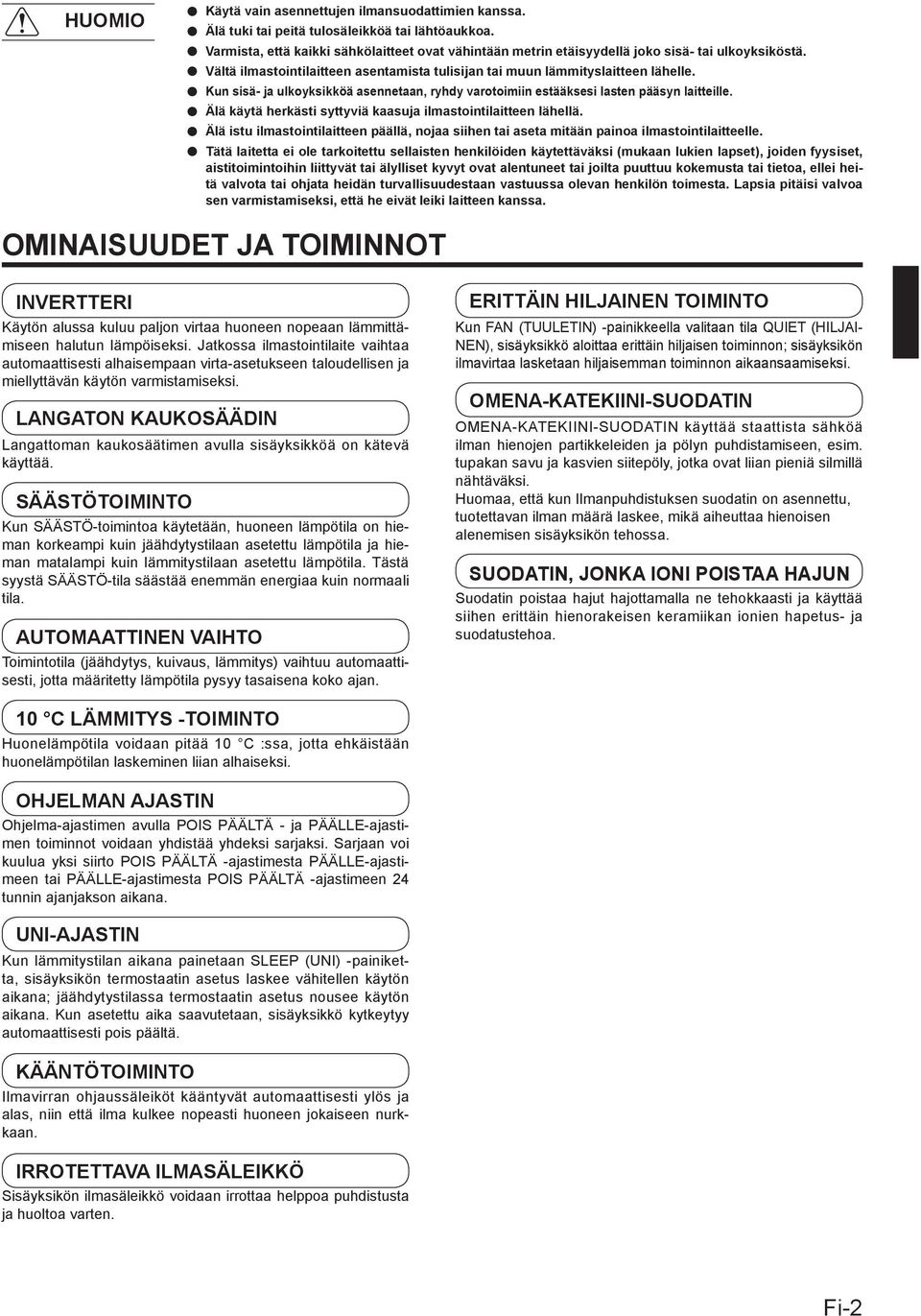

3 HUOMIO Käytä vain asennettujen ilmansuodattimien kanssa. Älä tuki tai peitä tulosäleikköä tai lähtöaukkoa. Varmista, että kaikki sähkölaitteet ovat vähintään metrin etäisyydellä joko sisä- tai ulkoyksiköstä. Vältä ilmastointilaitteen asentamista tulisijan tai muun lämmityslaitteen lähelle. Kun sisä- ja ulkoyksikköä asennetaan, ryhdy varotoimiin estääksesi lasten pääsyn laitteille. Älä käytä herkästi syttyviä kaasuja ilmastointilaitteen lähellä. Älä istu ilmastointilaitteen päällä, nojaa siihen tai aseta mitään painoa ilmastointilaitteelle. Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käytettäväksi (mukaan lukien lapset), joiden fyysiset, aistitoimintoihin liittyvät tai älylliset kyvyt ovat alentuneet tai joilta puuttuu kokemusta tai tietoa, ellei heitä valvota tai ohjata heidän turvallisuudestaan vastuussa olevan henkilön toimesta. Lapsia pitäisi valvoa sen varmistamiseksi, että he eivät leiki laitteen kanssa. OMINAISUUDET JA TOIMINNOT INVERTTERI Käytön alussa kuluu paljon virtaa huoneen nopeaan lämmittämiseen halutun lämpöiseksi. Jatkossa ilmastointilaite vaihtaa automaattisesti alhaisempaan virta-asetukseen taloudellisen ja miellyttävän käytön varmistamiseksi. LANGATON KAUKOSÄÄDIN Langattoman kaukosäätimen avulla sisäyksikköä on kätevä käyttää. SÄÄSTÖTOIMINTO Kun SÄÄSTÖ-toimintoa käytetään, huoneen lämpötila on hieman korkeampi kuin jäähdytystilaan asetettu lämpötila ja hieman matalampi kuin lämmitystilaan asetettu lämpötila. Tästä syystä SÄÄSTÖ-tila säästää enemmän energiaa kuin normaali tila. AUTOMAATTINEN VAIHTO Toimintotila (jäähdytys, kuivaus, lämmitys) vaihtuu automaattisesti, jotta määritetty lämpötila pysyy tasaisena koko ajan. ERITTÄIN HILJAINEN TOIMINTO Kun FAN (TUULETIN) -painikkeella valitaan tila QUIET (HILJAI- NEN), sisäyksikkö aloittaa erittäin hiljaisen toiminnon; sisäyksikön ilmavirtaa lasketaan hiljaisemman toiminnon aikaansaamiseksi. OMENA-KATEKIINI-SUODATIN OMENA-KATEKIINI-SUODATIN käyttää staattista sähköä ilman hienojen partikkeleiden ja pölyn puhdistamiseen, esim. tupakan savu ja kasvien siitepöly, jotka ovat liian pieniä silmillä nähtäväksi. Huomaa, että kun Ilmanpuhdistuksen suodatin on asennettu, tuotettavan ilman määrä laskee, mikä aiheuttaa hienoisen alenemisen sisäyksikön tehossa. SUODATIN, JONKA IONI POISTAA HAJUN Suodatin poistaa hajut hajottamalla ne tehokkaasti ja käyttää siihen erittäin hienorakeisen keramiikan ionien hapetus- ja suodatustehoa. 10 C LÄMMITYS -TOIMINTO Huonelämpötila voidaan pitää 10 C :ssa, jotta ehkäistään huonelämpötilan laskeminen liian alhaiseksi. OHJELMAN AJASTIN Ohjelma-ajastimen avulla POIS PÄÄLTÄ - ja PÄÄLLE-ajastimen toiminnot voidaan yhdistää yhdeksi sarjaksi. Sarjaan voi kuulua yksi siirto POIS PÄÄLTÄ -ajastimesta PÄÄLLE-ajastimeen tai PÄÄLLE-ajastimesta POIS PÄÄLTÄ -ajastimeen 24 tunnin ajanjakson aikana. UNI-AJASTIN Kun lämmitystilan aikana painetaan SLEEP (UNI) -painiketta, sisäyksikön termostaatin asetus laskee vähitellen käytön aikana; jäähdytystilassa termostaatin asetus nousee käytön aikana. Kun asetettu aika saavutetaan, sisäyksikkö kytkeytyy automaattisesti pois päältä. KÄÄNTÖTOIMINTO Ilmavirran ohjaussäleiköt kääntyvät automaattisesti ylös ja alas, niin että ilma kulkee nopeasti huoneen jokaiseen nurkkaan. IRROTETTAVA ILMASÄLEIKKÖ Sisäyksikön ilmasäleikkö voidaan irrottaa helppoa puhdistusta ja huoltoa varten. Fi-2

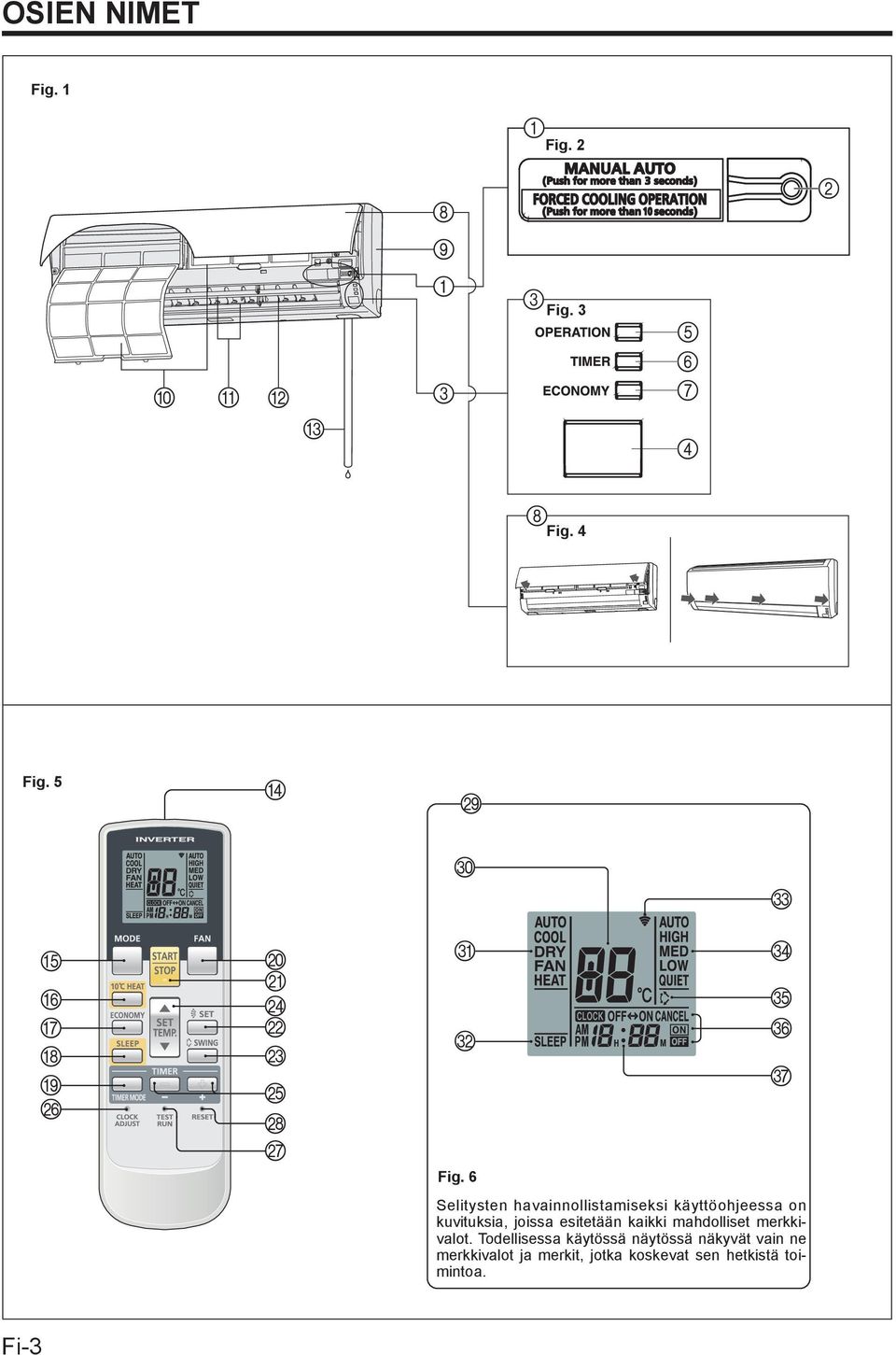

4 OSIEN NIMET Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 Selitysten havainnollistamiseksi käyttöohjeessa on kuvituksia, joissa esitetään kaikki mahdolliset merkkivalot. Todellisessa käytössä näytössä näkyvät vain ne merkkivalot ja merkit, jotka koskevat sen hetkistä toimintoa. Fi-3

5 Fig. 1 sisäyksikkö 1 Käytön ohjauspaneeli (Fig. 2) 2 MANUAL AUTO (MANUAALINEN AUTO- MAATTINEN) -painike Kun MANUAL AUTO (MANUAALINEN AUTOMAATTINEN) -painiketta painetaan yli 10 sekuntia, pakotettu jäähdytystoiminto käynnistyy. Pakotettua jäähdytystoimintoa käytetään asennuksen aikana. Vain valtuutetun huoltohenkilöstön käyttöön. Jos pakotettu jäähdytystoiminto jostain syystä käynnistyy, paina START/STOP (KÄYNNISTYS/PYSÄYTYS)-painiketta ja pysäytä toiminto. Paina nappia kohdassa SUODATTI- MEN ILMAISIMEN NOLLAUS 3 Ilmaisin (Fig. 3) 4 Kaukosäätimen signaalin vastaanottaja 5 OPERATION (KÄYTTÖ)-merkkivalo (vihreä) 6 TIMER (AJASTIN)-merkkivalo (oranssi) Jos TIMER-merkkivalo vilkkuu, kun ajastin toimii, se tarkoittaa, että ajastimen asetuksissa on virhe (Katso sivu 17 autom. uudelleenkäynnistys). 7 ECONOMY (SÄÄSTÖ)-merkkivalo (vihreä) ECONOMY (SÄÄSTÖ)-merkkivalo syttyy kun SÄÄSTÖ-TOIMINTO ja 10 C LÄMMI- TYS- TOIMINTO ovat päällä. 8 Tulosäleikkö (Fig. 4) 9 Etupaneeli 0 Ilmansuodatin A Ilmavirran suunnan ilmanohjain B Oikea-vasen ilmanohjain (Ilmavirran suuntaussäleikön takana) C Valumaletku Fig. 5 kaukosäädin D Signaalin lähetin E MODE (TILA)-painike F 10 C HEAT (10 C LÄMMITYS) painike G ECONOMY (SÄÄSTÖ)-painike H SLEEP (UNI)-painike I TIMER MODE (AJASTINTILA)-painike J FAN (TUULETIN)-painike K START/STOP (KÄYNNISTYS/PYSÄYTYS)-painike L SET (ASETUS)-painike (Pystysuora) M SWING (KÄÄNTÖ)-painike N SET TEMP. -painike ( / ) O TIMER SET (AJASTIMEN ASENNUS) ( / ) -painike P CLOCK ADJUST (KELLON ASETUS) -painike Q TEST RUN (testiajo) -painike Tätä painiketta käytetään, kun ilmastointilaitetta asennetaan eikä sitä pitäisi käyttää normaalioloissa, koska se aiheuttaa sisäyksikön termostaatin toimivan virheellisesti. Jos tätä painiketta painetaan normaalin toiminnon aikana, sisäyksikkö vaihtuu testitoimintotilaa, ja sisäyksikön OPERA- TION (KÄYTTÖ) merkkivalo ja TIMER (AJASTIN) merkkivalo alkavat välkkyä samanaikaisesti. Testitoimintotila pysäytetään painamalla START/STOP (KÄYNNISTYS/ PYSÄYTYS)-painiketta ja pysäytetään ilmastointilaite. R RESET (NOLLAUS)-painike S Kauko-ohjaimen näyttö (Fig.6) T Temperature SET (lämpötilan määritys) -näyttö U Operation Mode (toimintotila) -näyttö V UNIAJASTIN -näyttö W Siirtoilmaisin X Fan Speed (Tuulettimen nopeus) -näyttö Y KÄÄNTÖ-näyttö Z Timer Mode(ajastintila) -näyttö [ Clock (kello) -näyttö Fi-4

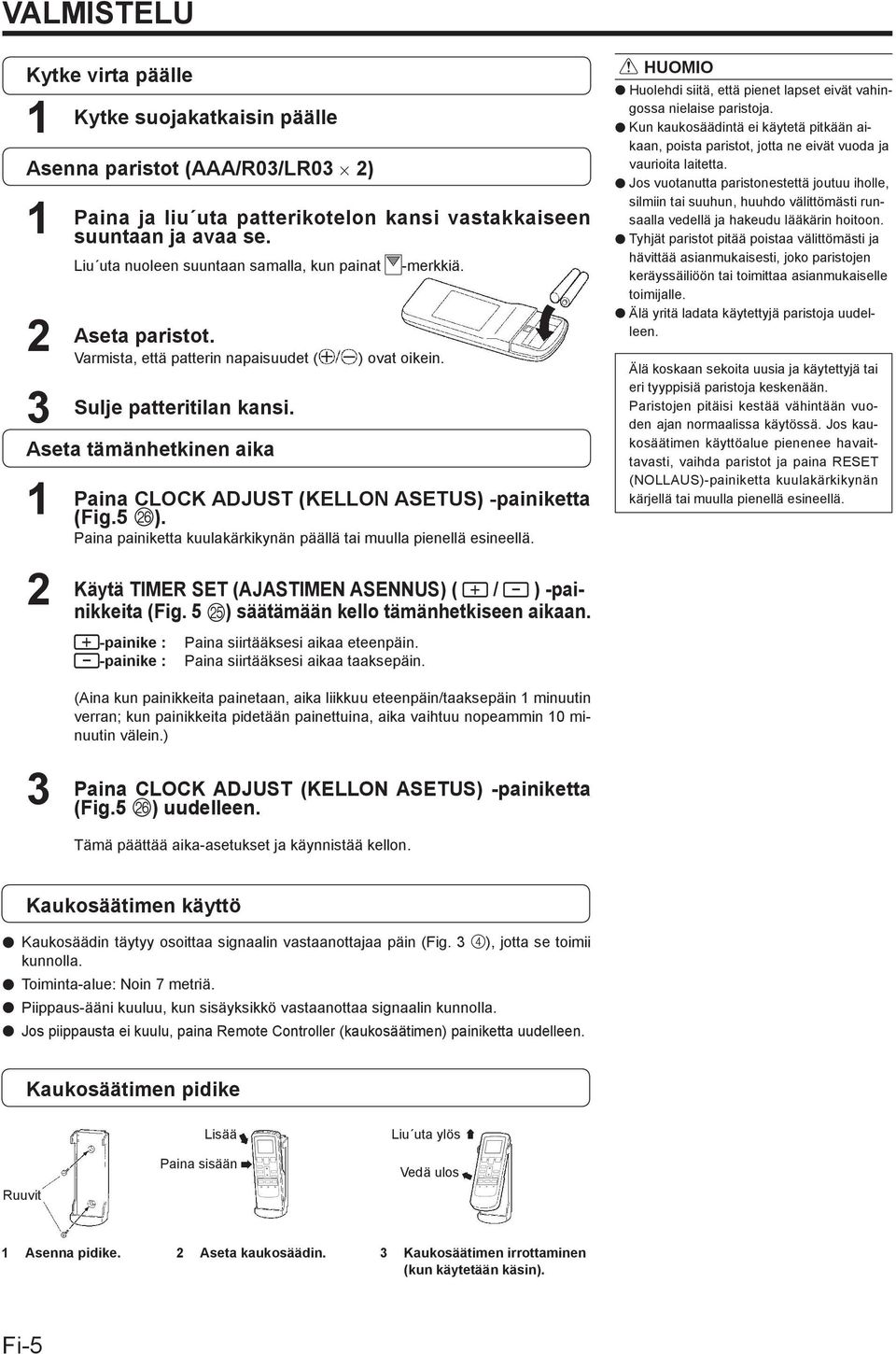

6 VALMISTELU Kytke virta päälle 1 Kytke suojakatkaisin päälle Asenna paristot (AAA/R03/LR03 2) Paina ja liu uta patterikotelon kansi vastakkaiseen suuntaan ja avaa se. Liu uta nuoleen suuntaan samalla, kun painat Aseta paristot. Varmista, että patterin napaisuudet ( Sulje patteritilan kansi. Aseta tämänhetkinen aika 1 2 -merkkiä. ) ovat oikein. Paina CLOCK ADJUST (KELLON ASETUS) -painiketta (Fig.5 P). Paina painiketta kuulakärkikynän päällä tai muulla pienellä esineellä. Käytä TIMER SET (AJASTIMEN ASENNUS) ( / ) -painikkeita (Fig. 5 O) säätämään kello tämänhetkiseen aikaan. -painike : -painike : Paina siirtääksesi aikaa eteenpäin. Paina siirtääksesi aikaa taaksepäin. HUOMIO Huolehdi siitä, että pienet lapset eivät vahingossa nielaise paristoja. Kun kaukosäädintä ei käytetä pitkään aikaan, poista paristot, jotta ne eivät vuoda ja vaurioita laitetta. Jos vuotanutta paristonestettä joutuu iholle, silmiin tai suuhun, huuhdo välittömästi runsaalla vedellä ja hakeudu lääkärin hoitoon. Tyhjät paristot pitää poistaa välittömästi ja hävittää asianmukaisesti, joko paristojen keräyssäiliöön tai toimittaa asianmukaiselle toimijalle. Älä yritä ladata käytettyjä paristoja uudelleen. Älä koskaan sekoita uusia ja käytettyjä tai eri tyyppisiä paristoja keskenään. Paristojen pitäisi kestää vähintään vuoden ajan normaalissa käytössä. Jos kaukosäätimen käyttöalue pienenee havaittavasti, vaihda paristot ja paina RESET (NOLLAUS)-painiketta kuulakärkikynän kärjellä tai muulla pienellä esineellä. 3 (Aina kun painikkeita painetaan, aika liikkuu eteenpäin/taaksepäin 1 minuutin verran; kun painikkeita pidetään painettuina, aika vaihtuu nopeammin 10 minuutin välein.) Paina CLOCK ADJUST (KELLON ASETUS) -painiketta (Fig.5 P) uudelleen. Tämä päättää aika-asetukset ja käynnistää kellon. Kaukosäätimen käyttö Kaukosäädin täytyy osoittaa signaalin vastaanottajaa päin (Fig. 3 4), jotta se toimii kunnolla. Toiminta-alue: Noin 7 metriä. Piippaus-ääni kuuluu, kun sisäyksikkö vastaanottaa signaalin kunnolla. Jos piippausta ei kuulu, paina Remote Controller (kaukosäätimen) painiketta uudelleen. Kaukosäätimen pidike Ruuvit Lisää Paina sisään Liu uta ylös Vedä ulos 1 Asenna pidike. 2 Aseta kaukosäädin. 3 Kaukosäätimen irrottaminen (kun käytetään käsin). Fi-5

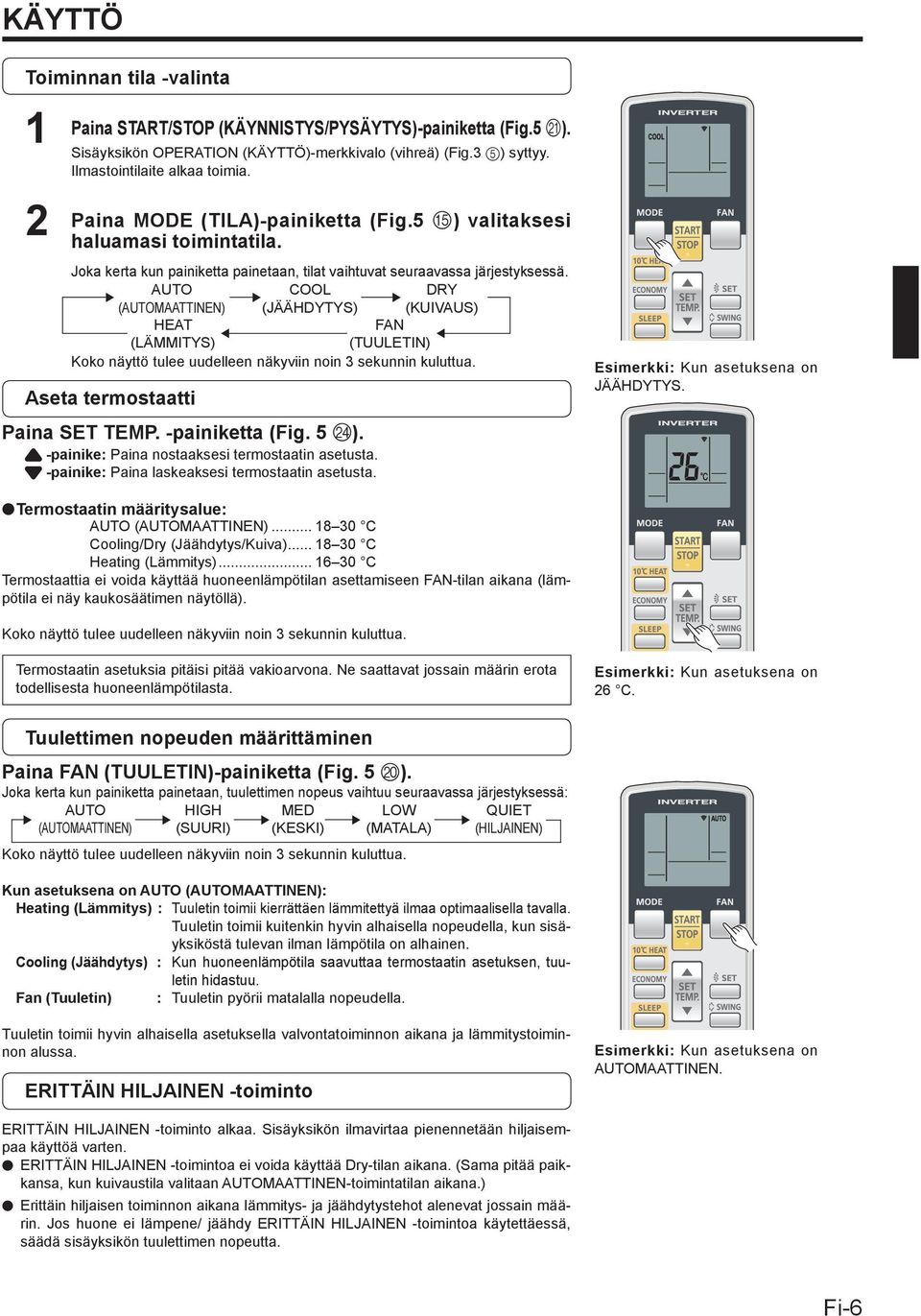

7 KÄYTTÖ Toiminnan tila -valinta 1 2 Paina START/STOP (KÄYNNISTYS/PYSÄYTYS)-painiketta (Fig.5 K). Sisäyksikön OPERATION (KÄYTTÖ)-merkkivalo (vihreä) (Fig.3 5) syttyy. Ilmastointilaite alkaa toimia. Paina MODE (TILA)-painiketta (Fig.5 E) valitaksesi haluamasi toimintatila. Joka kerta kun painiketta painetaan, tilat vaihtuvat seuraavassa järjestyksessä. AUTO COOL DRY (AUTOMAATTINEN) (JÄÄHDYTYS) (KUIVAUS) HEAT FAN (LÄMMITYS) (TUULETIN) Koko näyttö tulee uudelleen näkyviin noin 3 sekunnin kuluttua. Aseta termostaatti Paina SET TEMP. -painiketta (Fig. 5 N). -painike: Paina nostaaksesi termostaatin asetusta. -painike: Paina laskeaksesi termostaatin asetusta. Esimerkki: Kun asetuksena on JÄÄHDYTYS. Termostaatin määritysalue: AUTO (AUTOMAATTINEN) C Cooling/Dry (Jäähdytys/Kuiva) C Heating (Lämmitys) C Termostaattia ei voida käyttää huoneenlämpötilan asettamiseen FAN-tilan aikana (lämpötila ei näy kaukosäätimen näytöllä). Koko näyttö tulee uudelleen näkyviin noin 3 sekunnin kuluttua. Termostaatin asetuksia pitäisi pitää vakioarvona. Ne saattavat jossain määrin erota todellisesta huoneenlämpötilasta. Esimerkki: Kun asetuksena on 26 C. Tuulettimen nopeuden määrittäminen Paina FAN (TUULETIN)-painiketta (Fig. 5 J). Joka kerta kun painiketta painetaan, tuulettimen nopeus vaihtuu seuraavassa järjestyksessä: AUTO HIGH MED LOW QUIET (AUTOMAATTINEN) (SUURI) (KESKI) (MATALA) (HILJAINEN) Koko näyttö tulee uudelleen näkyviin noin 3 sekunnin kuluttua. Kun asetuksena on AUTO (AUTOMAATTINEN): Heating (Lämmitys) : Tuuletin toimii kierrättäen lämmitettyä ilmaa optimaalisella tavalla. Tuuletin toimii kuitenkin hyvin alhaisella nopeudella, kun sisäyksiköstä tulevan ilman lämpötila on alhainen. Cooling (Jäähdytys) : Kun huoneenlämpötila saavuttaa termostaatin asetuksen, tuuletin hidastuu. Fan (Tuuletin) : Tuuletin pyörii matalalla nopeudella. Tuuletin toimii hyvin alhaisella asetuksella valvontatoiminnon aikana ja lämmitystoiminnon alussa. ERITTÄIN HILJAINEN -toiminto Esimerkki: Kun asetuksena on AUTOMAATTINEN. ERITTÄIN HILJAINEN -toiminto alkaa. Sisäyksikön ilmavirtaa pienennetään hiljaisempaa käyttöä varten. ERITTÄIN HILJAINEN -toimintoa ei voida käyttää Dry-tilan aikana. (Sama pitää paikkansa, kun kuivaustila valitaan AUTOMAATTINEN-toimintatilan aikana.) Erittäin hiljaisen toiminnon aikana lämmitys- ja jäähdytystehot alenevat jossain määrin. Jos huone ei lämpene/ jäähdy ERITTÄIN HILJAINEN -toimintoa käytettäessä, säädä sisäyksikön tuulettimen nopeutta. Fi-6

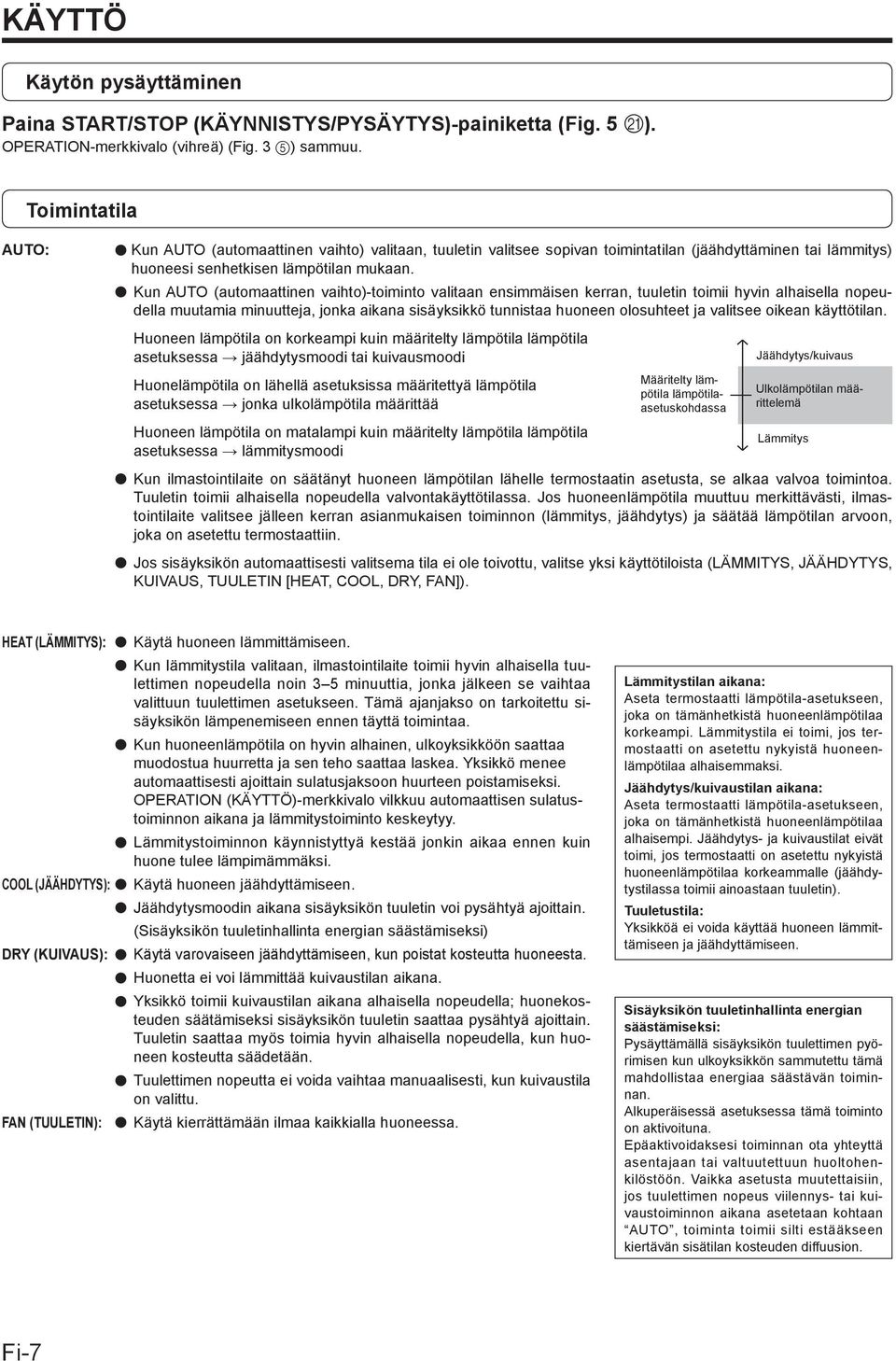

8 KÄYTTÖ Käytön pysäyttäminen Paina START/STOP (KÄYNNISTYS/PYSÄYTYS)-painiketta (Fig. 5 K). OPERATION-merkkivalo (vihreä) (Fig. 3 5) sammuu. Toimintatila AUTO: Kun AUTO (automaattinen vaihto) valitaan, tuuletin valitsee sopivan toimintatilan (jäähdyttäminen tai lämmitys) huoneesi senhetkisen lämpötilan mukaan. Kun AUTO (automaattinen vaihto)-toiminto valitaan ensimmäisen kerran, tuuletin toimii hyvin alhaisella nopeudella muutamia minuutteja, jonka aikana sisäyksikkö tunnistaa huoneen olosuhteet ja valitsee oikean käyttötilan. Huoneen lämpötila on korkeampi kuin määritelty lämpötila lämpötila asetuksessa jäähdytysmoodi tai kuivausmoodi Huonelämpötila on lähellä asetuksissa määritettyä lämpötila asetuksessa jonka ulkolämpötila määrittää Huoneen lämpötila on matalampi kuin määritelty lämpötila lämpötila asetuksessa lämmitysmoodi Määritelty lämpötila lämpötilaasetuskohdassa Jäähdytys/kuivaus Ulkolämpötilan määrittelemä Lämmitys Kun ilmastointilaite on säätänyt huoneen lämpötilan lähelle termostaatin asetusta, se alkaa valvoa toimintoa. Tuuletin toimii alhaisella nopeudella valvontakäyttötilassa. Jos huoneenlämpötila muuttuu merkittävästi, ilmastointilaite valitsee jälleen kerran asianmukaisen toiminnon (lämmitys, jäähdytys) ja säätää lämpötilan arvoon, joka on asetettu termostaattiin. Jos sisäyksikön automaattisesti valitsema tila ei ole toivottu, valitse yksi käyttötiloista (LÄMMITYS, JÄÄHDYTYS, KUIVAUS, TUULETIN [HEAT, COOL, DRY, FAN]). HEAT (LÄMMITYS): Käytä huoneen lämmittämiseen. Kun lämmitystila valitaan, ilmastointilaite toimii hyvin alhaisella tuulettimen nopeudella noin 3 5 minuuttia, jonka jälkeen se vaihtaa valittuun tuulettimen asetukseen. Tämä ajanjakso on tarkoitettu sisäyksikön lämpenemiseen ennen täyttä toimintaa. Kun huoneenlämpötila on hyvin alhainen, ulkoyksikköön saattaa muodostua huurretta ja sen teho saattaa laskea. Yksikkö menee automaattisesti ajoittain sulatusjaksoon huurteen poistamiseksi. OPERATION (KÄYTTÖ)-merkkivalo vilkkuu automaattisen sulatustoiminnon aikana ja lämmitystoiminto keskeytyy. Lämmitystoiminnon käynnistyttyä kestää jonkin aikaa ennen kuin huone tulee lämpimämmäksi. COOL (JÄÄHDYTYS): Käytä huoneen jäähdyttämiseen. Jäähdytysmoodin aikana sisäyksikön tuuletin voi pysähtyä ajoittain. (Sisäyksikön tuuletinhallinta energian säästämiseksi) DRY (KUIVAUS): Käytä varovaiseen jäähdyttämiseen, kun poistat kosteutta huoneesta. Huonetta ei voi lämmittää kuivaustilan aikana. Yksikkö toimii kuivaustilan aikana alhaisella nopeudella; huonekosteuden säätämiseksi sisäyksikön tuuletin saattaa pysähtyä ajoittain. Tuuletin saattaa myös toimia hyvin alhaisella nopeudella, kun huoneen kosteutta säädetään. Tuulettimen nopeutta ei voida vaihtaa manuaalisesti, kun kuivaustila on valittu. FAN (TUULETIN): Käytä kierrättämään ilmaa kaikkialla huoneessa. Lämmitystilan aikana: Aseta termostaatti lämpötila-asetukseen, joka on tämänhetkistä huoneenlämpötilaa korkeampi. Lämmitystila ei toimi, jos termostaatti on asetettu nykyistä huoneenlämpötilaa alhaisemmaksi. Jäähdytys/kuivaustilan aikana: Aseta termostaatti lämpötila-asetukseen, joka on tämänhetkistä huoneenlämpötilaa alhaisempi. Jäähdytys- ja kuivaustilat eivät toimi, jos termostaatti on asetettu nykyistä huoneenlämpötilaa korkeammalle (jäähdytystilassa toimii ainoastaan tuuletin). Tuuletustila: Yksikköä ei voida käyttää huoneen lämmittämiseen ja jäähdyttämiseen. Sisäyksikön tuuletinhallinta energian säästämiseksi: Pysäyttämällä sisäyksikön tuulettimen pyörimisen kun ulkoyksikkön sammutettu tämä mahdollistaa energiaa säästävän toiminnan. Alkuperäisessä asetuksessa tämä toiminto on aktivoituna. Epäaktivoidaksesi toiminnan ota yhteyttä asentajaan tai valtuutettuun huoltohenkilöstöön. Vaikka asetusta muutettaisiin, jos tuulettimen nopeus viilennys- tai kuivaustoiminnon aikana asetetaan kohtaan AUTO, toiminta toimii silti estääkseen kiertävän sisätilan kosteuden diffuusion. Fi-7

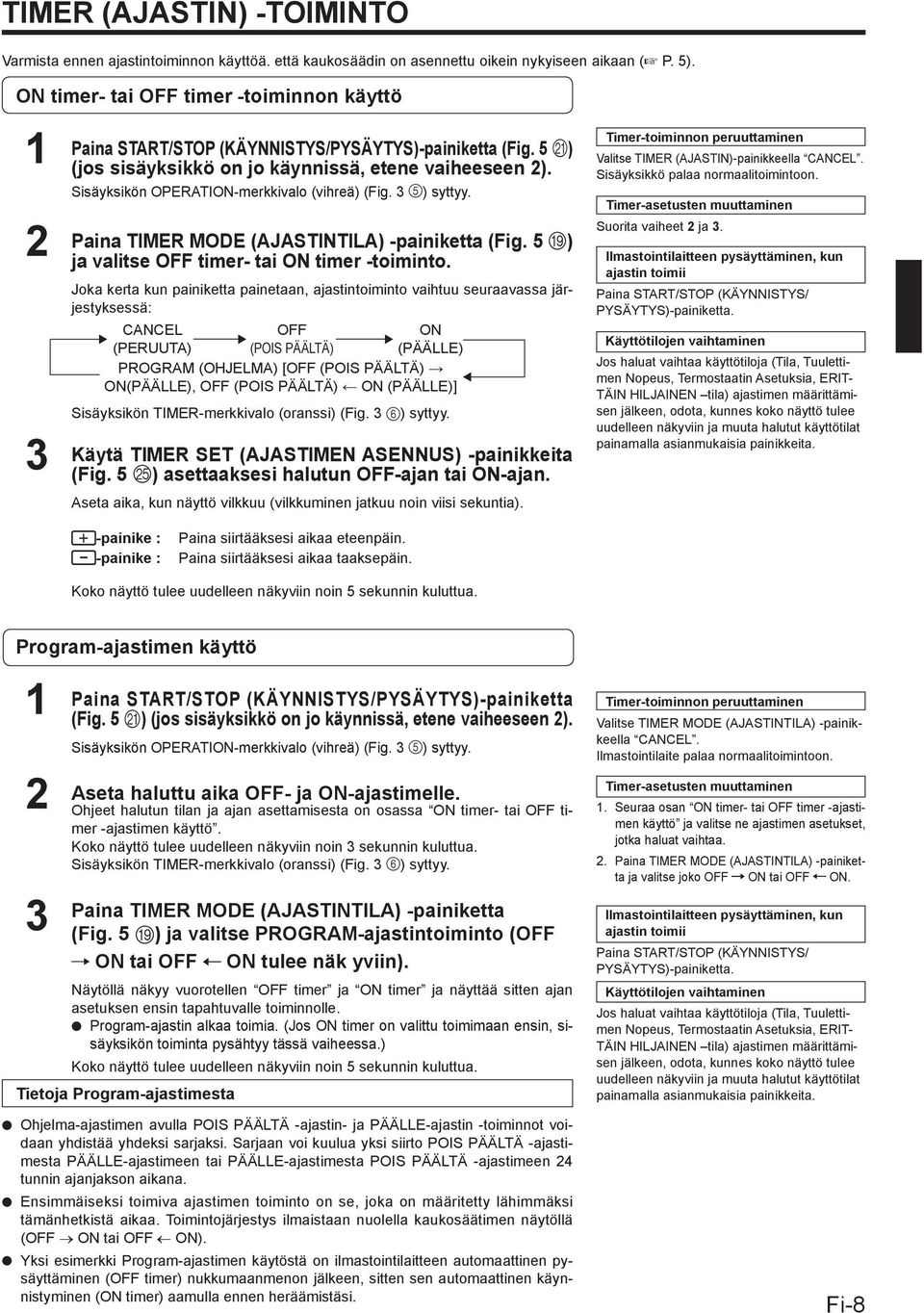

9 TIMER (AJASTIN) -TOIMINTO Varmista ennen ajastintoiminnon käyttöä. että kaukosäädin on asennettu oikein nykyiseen aikaan ( P. 5). ON timer- tai OFF timer -toiminnon käyttö Paina START/STOP (KÄYNNISTYS/PYSÄYTYS)-painiketta (Fig. 5 K) (jos sisäyksikkö on jo käynnissä, etene vaiheeseen 2). Sisäyksikön OPERATION-merkkivalo (vihreä) (Fig. 3 5) syttyy. Paina TIMER MODE (AJASTINTILA) -painiketta (Fig. 5 I) ja valitse OFF timer- tai ON timer -toiminto. Joka kerta kun painiketta painetaan, ajastintoiminto vaihtuu seuraavassa järjestyksessä: CANCEL (PERUUTA) OFF (POIS PÄÄLTÄ) ON (PÄÄLLE) PROGRAM (OHJELMA) [OFF (POIS PÄÄLTÄ) ON(PÄÄLLE), OFF (POIS PÄÄLTÄ) ON (PÄÄLLE)] Sisäyksikön TIMER-merkkivalo (oranssi) (Fig. 3 6) syttyy. Käytä TIMER SET (AJASTIMEN ASENNUS) -painikkeita (Fig. 5 O) asettaaksesi halutun OFF-ajan tai ON-ajan. Aseta aika, kun näyttö vilkkuu (vilkkuminen jatkuu noin viisi sekuntia). Timer-toiminnon peruuttaminen Valitse TIMER (AJASTIN)-painikkeella CANCEL. Sisäyksikkö palaa normaalitoimintoon. Timer-asetusten muuttaminen Suorita vaiheet 2 ja 3. Ilmastointilaitteen pysäyttäminen, kun ajastin toimii Paina START/STOP (KÄYNNISTYS/ PYSÄYTYS)-painiketta. Käyttötilojen vaihtaminen Jos haluat vaihtaa käyttötiloja (Tila, Tuulettimen Nopeus, Termostaatin Asetuksia, ERIT- TÄIN HILJAINEN tila) ajastimen määrittämisen jälkeen, odota, kunnes koko näyttö tulee uudelleen näkyviin ja muuta halutut käyttötilat painamalla asianmukaisia painikkeita. -painike : -painike : Paina siirtääksesi aikaa eteenpäin. Paina siirtääksesi aikaa taaksepäin. Koko näyttö tulee uudelleen näkyviin noin 5 sekunnin kuluttua. Program-ajastimen käyttö 1 2 Paina START/STOP (KÄYNNISTYS/PYSÄYTYS)-painiketta (Fig. 5 K) (jos sisäyksikkö on jo käynnissä, etene vaiheeseen 2). Sisäyksikön OPERATION-merkkivalo (vihreä) (Fig. 3 5) syttyy. Aseta haluttu aika OFF- ja ON-ajastimelle. Ohjeet halutun tilan ja ajan asettamisesta on osassa ON timer- tai OFF timer -ajastimen käyttö. Koko näyttö tulee uudelleen näkyviin noin 3 sekunnin kuluttua. Sisäyksikön TIMER-merkkivalo (oranssi) (Fig. 3 6) syttyy. Paina TIMER MODE (AJASTINTILA) -painiketta 3 (Fig. 5 I) ja valitse PROGRAM-ajastintoiminto (OFF ON tai OFF ON tulee näk yviin). Näytöllä näkyy vuorotellen OFF timer ja ON timer ja näyttää sitten ajan asetuksen ensin tapahtuvalle toiminnolle. Program-ajastin alkaa toimia. (Jos ON timer on valittu toimimaan ensin, sisäyksikön toiminta pysähtyy tässä vaiheessa.) Koko näyttö tulee uudelleen näkyviin noin 5 sekunnin kuluttua. Tietoja Program-ajastimesta Ohjelma-ajastimen avulla POIS PÄÄLTÄ -ajastin- ja PÄÄLLE-ajastin -toiminnot voidaan yhdistää yhdeksi sarjaksi. Sarjaan voi kuulua yksi siirto POIS PÄÄLTÄ -ajastimesta PÄÄLLE-ajastimeen tai PÄÄLLE-ajastimesta POIS PÄÄLTÄ -ajastimeen 24 tunnin ajanjakson aikana. Ensimmäiseksi toimiva ajastimen toiminto on se, joka on määritetty lähimmäksi tämänhetkistä aikaa. Toimintojärjestys ilmaistaan nuolella kaukosäätimen näytöllä (OFF ON tai OFF ON). Yksi esimerkki Program-ajastimen käytöstä on ilmastointilaitteen automaattinen pysäyttäminen (OFF timer) nukkumaanmenon jälkeen, sitten sen automaattinen käynnistyminen (ON timer) aamulla ennen heräämistäsi. Timer-toiminnon peruuttaminen Valitse TIMER MODE (AJASTINTILA) -painikkeella CANCEL. Ilmastointilaite palaa normaalitoimintoon. Timer-asetusten muuttaminen 1. Seuraa osan ON timer- tai OFF timer -ajastimen käyttö ja valitse ne ajastimen asetukset, jotka haluat vaihtaa. 2. Paina TIMER MODE (AJASTINTILA) -painiketta ja valitse joko OFF ON tai OFF ON. Ilmastointilaitteen pysäyttäminen, kun ajastin toimii Paina START/STOP (KÄYNNISTYS/ PYSÄYTYS)-painiketta. Käyttötilojen vaihtaminen Jos haluat vaihtaa käyttötiloja (Tila, Tuulettimen Nopeus, Termostaatin Asetuksia, ERIT- TÄIN HILJAINEN tila) ajastimen määrittämisen jälkeen, odota, kunnes koko näyttö tulee uudelleen näkyviin ja muuta halutut käyttötilat painamalla asianmukaisia painikkeita. Fi-8

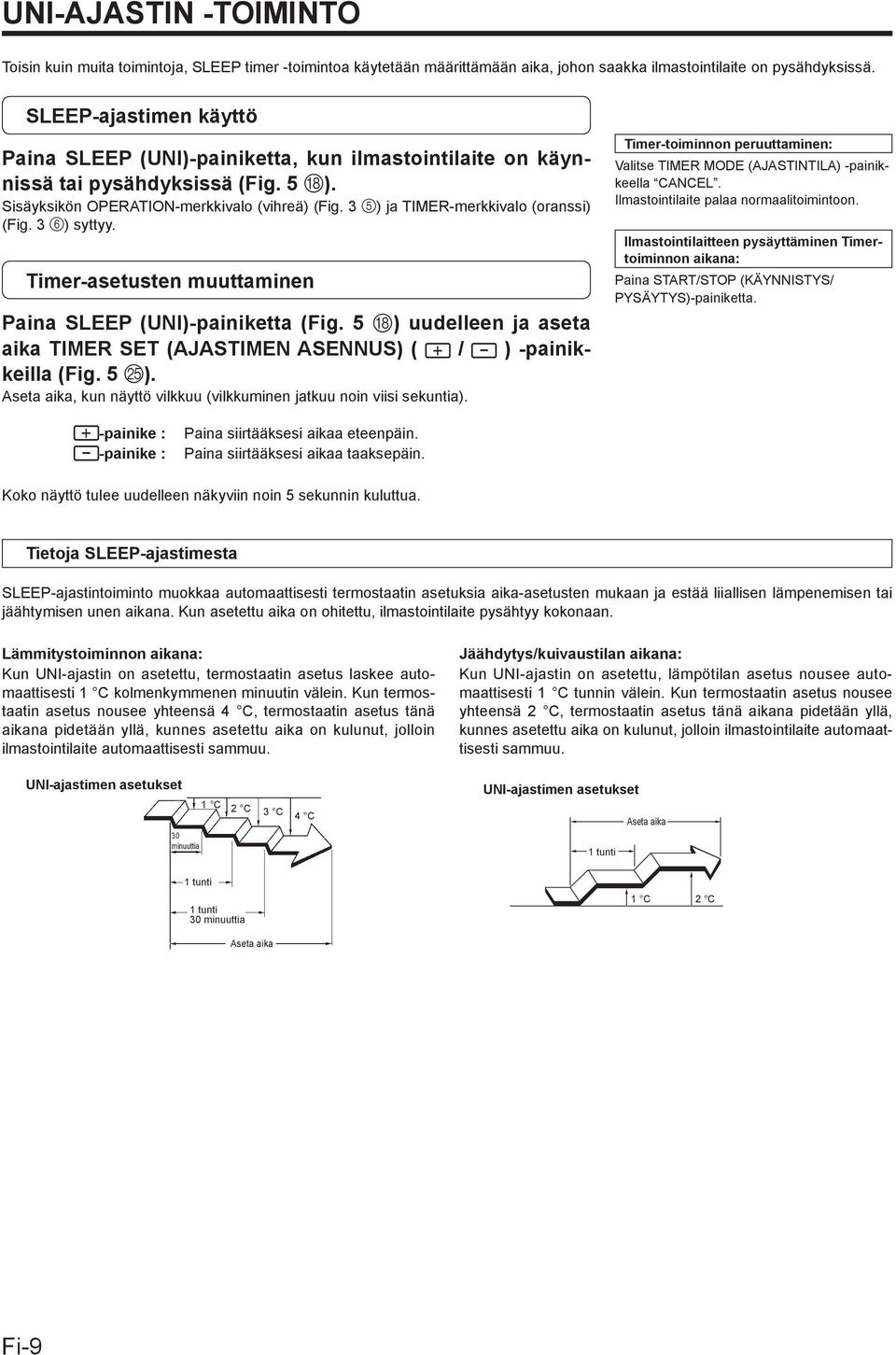

10 UNI-AJASTIN -TOIMINTO Toisin kuin muita toimintoja, SLEEP timer -toimintoa käytetään määrittämään aika, johon saakka ilmastointilaite on pysähdyksissä. SLEEP-ajastimen käyttö Paina SLEEP (UNI)-painiketta, kun ilmastointilaite on käynnissä tai pysähdyksissä (Fig. 5 H). Sisäyksikön OPERATION-merkkivalo (vihreä) (Fig. 3 5) ja TIMER-merkkivalo (oranssi) (Fig. 3 6) syttyy. Timer-asetusten muuttaminen Paina SLEEP (UNI)-painiketta (Fig. 5 H) uudelleen ja aseta aika TIMER SET (AJASTIMEN ASENNUS) ( / ) -painikkeilla (Fig. 5 O). Aseta aika, kun näyttö vilkkuu (vilkkuminen jatkuu noin viisi sekuntia). Timer-toiminnon peruuttaminen: Valitse TIMER MODE (AJASTINTILA) -painikkeella CANCEL. Ilmastointilaite palaa normaalitoimintoon. Ilmastointilaitteen pysäyttäminen Timertoiminnon aikana: Paina START/STOP (KÄYNNISTYS/ PYSÄYTYS)-painiketta. -painike : -painike : Paina siirtääksesi aikaa eteenpäin. Paina siirtääksesi aikaa taaksepäin. Koko näyttö tulee uudelleen näkyviin noin 5 sekunnin kuluttua. Tietoja SLEEP-ajastimesta SLEEP-ajastintoiminto muokkaa automaattisesti termostaatin asetuksia aika-asetusten mukaan ja estää liiallisen lämpenemisen tai jäähtymisen unen aikana. Kun asetettu aika on ohitettu, ilmastointilaite pysähtyy kokonaan. Lämmitystoiminnon aikana: Kun UNI-ajastin on asetettu, termostaatin asetus laskee automaattisesti 1 C kolmenkymmenen minuutin välein. Kun termostaatin asetus nousee yhteensä 4 C, termostaatin asetus tänä aikana pidetään yllä, kunnes asetettu aika on kulunut, jolloin ilmastointilaite automaattisesti sammuu. Jäähdytys/kuivaustilan aikana: Kun UNI-ajastin on asetettu, lämpötilan asetus nousee automaattisesti 1 C tunnin välein. Kun termostaatin asetus nousee yhteensä 2 C, termostaatin asetus tänä aikana pidetään yllä, kunnes asetettu aika on kulunut, jolloin ilmastointilaite automaattisesti sammuu. UNI-ajastimen asetukset 30 minuuttia 1 C 2 C 3 C 4 C UNI-ajastimen asetukset 1 tunti Aseta aika 1 tunti 1 tunti 30 minuuttia 1 C 2 C Aseta aika Fi-9

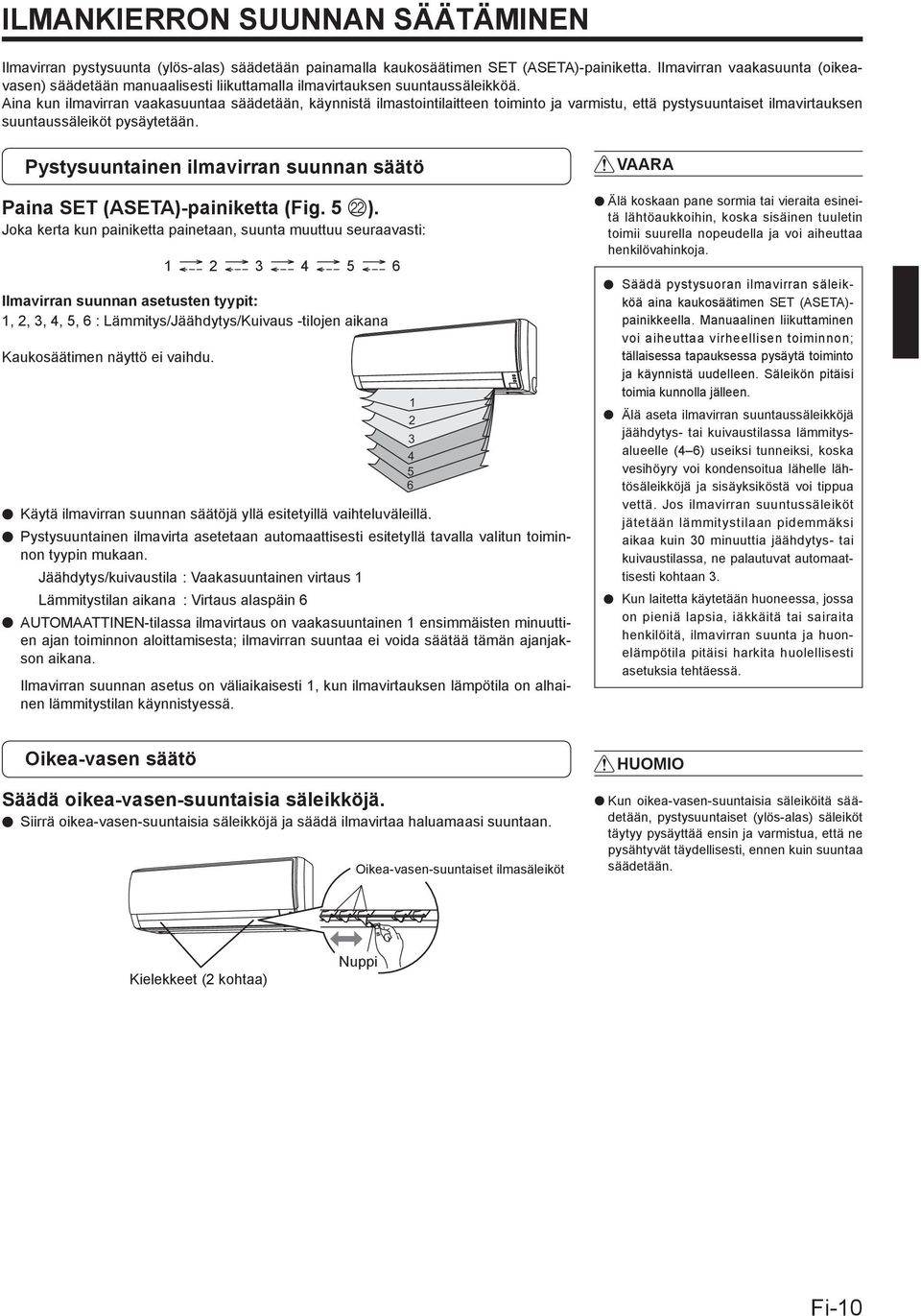

11 ILMANKIERRON SUUNNAN SÄÄTÄMINEN Ilmavirran pystysuunta (ylös-alas) säädetään painamalla kaukosäätimen SET (ASETA)-painiketta. Ilmavirran vaakasuunta (oikeavasen) säädetään manuaalisesti liikuttamalla ilmavirtauksen suuntaussäleikköä. Aina kun ilmavirran vaakasuuntaa säädetään, käynnistä ilmastointilaitteen toiminto ja varmistu, että pystysuuntaiset ilmavirtauksen suuntaussäleiköt pysäytetään. Pystysuuntainen ilmavirran suunnan säätö Paina SET (ASETA)-painiketta (Fig. 5 L). Joka kerta kun painiketta painetaan, suunta muuttuu seuraavasti: Ilmavirran suunnan asetusten tyypit: 1, 2, 3, 4, 5, 6 : Lämmitys/Jäähdytys/Kuivaus -tilojen aikana Kaukosäätimen näyttö ei vaihdu. Käytä ilmavirran suunnan säätöjä yllä esitetyillä vaihteluväleillä. Pystysuuntainen ilmavirta asetetaan automaattisesti esitetyllä tavalla valitun toiminnon tyypin mukaan. Jäähdytys/kuivaustila : Vaakasuuntainen virtaus 1 Lämmitystilan aikana : Virtaus alaspäin 6 AUTOMAATTINEN-tilassa ilmavirtaus on vaakasuuntainen 1 ensimmäisten minuuttien ajan toiminnon aloittamisesta; ilmavirran suuntaa ei voida säätää tämän ajanjakson aikana. Ilmavirran suunnan asetus on väliaikaisesti 1, kun ilmavirtauksen lämpötila on alhainen lämmitystilan käynnistyessä VAARA Älä koskaan pane sormia tai vieraita esineitä lähtöaukkoihin, koska sisäinen tuuletin toimii suurella nopeudella ja voi aiheuttaa henkilövahinkoja. Säädä pystysuoran ilmavirran säleikköä aina kaukosäätimen SET (ASETA)- painikkeella. Manuaalinen liikuttaminen voi aiheuttaa virheellisen toiminnon; tällaisessa tapauksessa pysäytä toiminto ja käynnistä uudelleen. Säleikön pitäisi toimia kunnolla jälleen. Älä aseta ilmavirran suuntaussäleikköjä jäähdytys- tai kuivaustilassa lämmitysalueelle (4 6) useiksi tunneiksi, koska vesihöyry voi kondensoitua lähelle lähtösäleikköjä ja sisäyksiköstä voi tippua vettä. Jos ilmavirran suuntussäleiköt jätetään lämmitystilaan pidemmäksi aikaa kuin 30 minuuttia jäähdytys- tai kuivaustilassa, ne palautuvat automaattisesti kohtaan 3. Kun laitetta käytetään huoneessa, jossa on pieniä lapsia, iäkkäitä tai sairaita henkilöitä, ilmavirran suunta ja huonelämpötila pitäisi harkita huolellisesti asetuksia tehtäessä. Oikea-vasen säätö Säädä oikea-vasen-suuntaisia säleikköjä. Siirrä oikea-vasen-suuntaisia säleikköjä ja säädä ilmavirtaa haluamaasi suuntaan. Oikea-vasen-suuntaiset ilmasäleiköt HUOMIO Kun oikea-vasen-suuntaisia säleiköitä säädetään, pystysuuntaiset (ylös-alas) säleiköt täytyy pysäyttää ensin ja varmistua, että ne pysähtyvät täydellisesti, ennen kuin suuntaa säädetään. Kielekkeet (2 kohtaa) Nuppi Fi-10

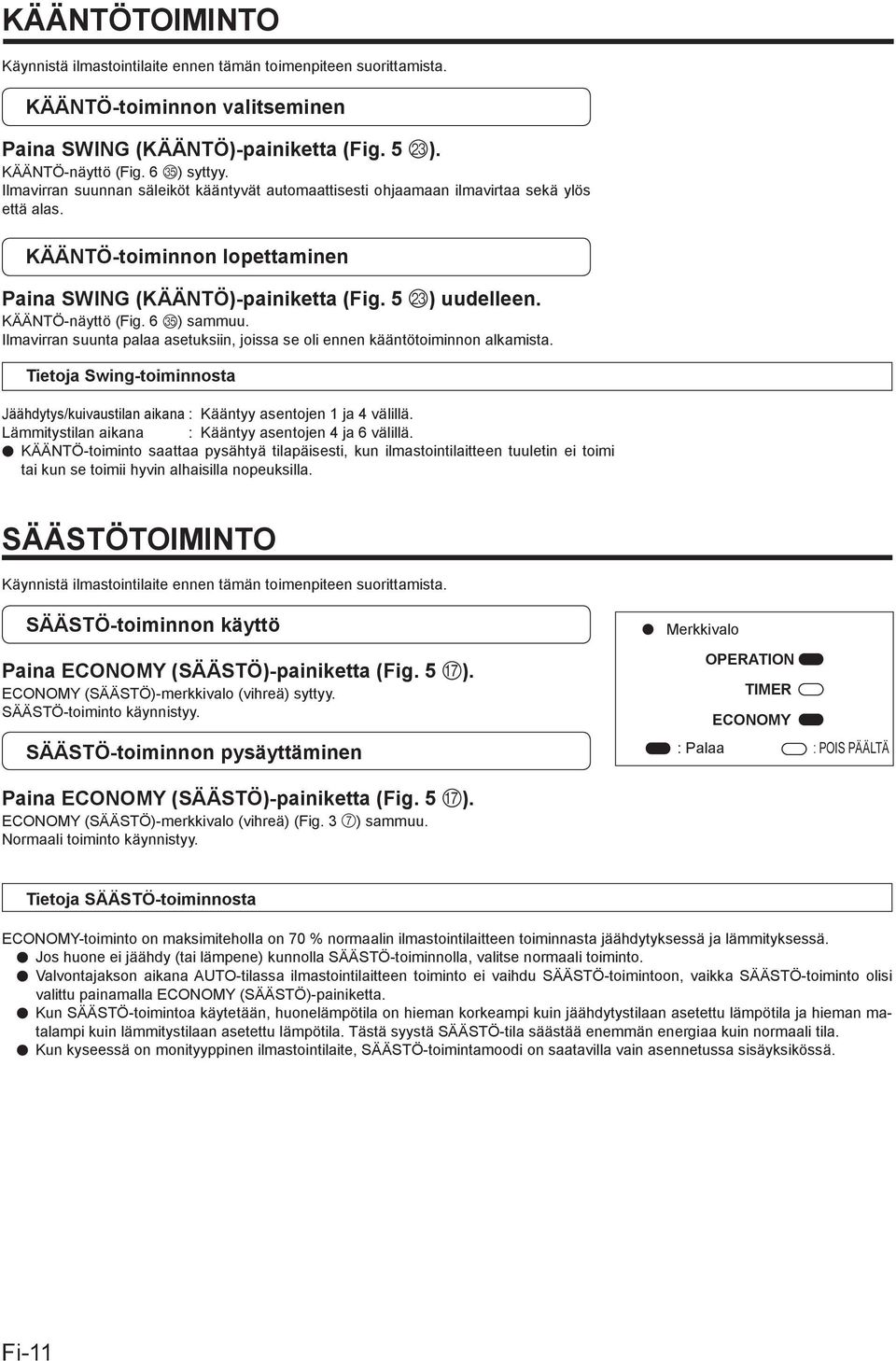

12 KÄÄNTÖTOIMINTO Käynnistä ilmastointilaite ennen tämän toimenpiteen suorittamista. KÄÄNTÖ-toiminnon valitseminen Paina SWING (KÄÄNTÖ)-painiketta (Fig. 5 M). KÄÄNTÖ-näyttö (Fig. 6 Y) syttyy. Ilmavirran suunnan säleiköt kääntyvät automaattisesti ohjaamaan ilmavirtaa sekä ylös että alas. KÄÄNTÖ-toiminnon lopettaminen Paina SWING (KÄÄNTÖ)-painiketta (Fig. 5 M) uudelleen. KÄÄNTÖ-näyttö (Fig. 6 Y) sammuu. Ilmavirran suunta palaa asetuksiin, joissa se oli ennen kääntötoiminnon alkamista. Tietoja Swing-toiminnosta Jäähdytys/kuivaustilan aikana : Kääntyy asentojen 1 ja 4 välillä. Lämmitystilan aikana : Kääntyy asentojen 4 ja 6 välillä. KÄÄNTÖ-toiminto saattaa pysähtyä tilapäisesti, kun ilmastointilaitteen tuuletin ei toimi tai kun se toimii hyvin alhaisilla nopeuksilla. SÄÄSTÖTOIMINTO Käynnistä ilmastointilaite ennen tämän toimenpiteen suorittamista. SÄÄSTÖ-toiminnon käyttö Paina ECONOMY (SÄÄSTÖ)-painiketta (Fig. 5 G). ECONOMY (SÄÄSTÖ)-merkkivalo (vihreä) syttyy. SÄÄSTÖ-toiminto käynnistyy. SÄÄSTÖ-toiminnon pysäyttäminen Merkkivalo OPERATION TIMER ECONOMY : Palaa : POIS PÄÄLTÄ Paina ECONOMY (SÄÄSTÖ)-painiketta (Fig. 5 G). ECONOMY (SÄÄSTÖ)-merkkivalo (vihreä) (Fig. 3 7) sammuu. Normaali toiminto käynnistyy. Tietoja SÄÄSTÖ-toiminnosta ECONOMY-toiminto on maksimiteholla on 70 % normaalin ilmastointilaitteen toiminnasta jäähdytyksessä ja lämmityksessä. Jos huone ei jäähdy (tai lämpene) kunnolla SÄÄSTÖ-toiminnolla, valitse normaali toiminto. Valvontajakson aikana AUTO-tilassa ilmastointilaitteen toiminto ei vaihdu SÄÄSTÖ-toimintoon, vaikka SÄÄSTÖ-toiminto olisi valittu painamalla ECONOMY (SÄÄSTÖ)-painiketta. Kun SÄÄSTÖ-toimintoa käytetään, huonelämpötila on hieman korkeampi kuin jäähdytystilaan asetettu lämpötila ja hieman matalampi kuin lämmitystilaan asetettu lämpötila. Tästä syystä SÄÄSTÖ-tila säästää enemmän energiaa kuin normaali tila. Kun kyseessä on monityyppinen ilmastointilaite, SÄÄSTÖ-toimintamoodi on saatavilla vain asennetussa sisäyksikössä. Fi-11

13 10 C LÄMMITYS -TOIMINTO 10 C LÄMMITYS -toiminnon käyttäminen Paina 10 C HEAT (10 C LÄMMITYS) -painiketta (Fig. 5 F) OPERATION (KÄYTTÖ)-indikaattorilamppi (vihreä) (Fig. 3 5) menee päältä ja ECONOMY (SÄÄSTÖ)-indikaattorilamppu (vihreä) (Fig. 3 7) syttyy. 10 C LÄMMITYS -toiminnon lopettaminen Kun 10 C LÄMMITYS -TOIMINTO on käynnissä, vain seuraavaa toimintoa voidaan käyttää. SET Paina START/STOP (KÄYNNISTYS/PYSÄYTYS)-painiketta (Fig. 5 K) Toiminto pysähtyy. Tietoa 10 C LÄMMITYS -toiminnosta Lämmitystila ei toimi, jos huonelämpötila on tarpeeksi korkea. Huonelämpötila voidaan pitää 10 C: ssa painamalla 10 C HEAT (10 C LÄMMITYS) -painiketta (Fig. 5 F) millä estetään huonelämpötilan laskeminen liian alas. Kun kyseessä on monityyppinen ilmastointilaite, jos muita sisätilan yksikköjä käytetään lämmittämiseen, lämpötila huoneessa jossa 10 C LÄMMITYS funktiota käytetään tulee nousemaan. Kun käytät 10 C LÄMMITYS -funktiota niin suosittelemme että kaikkia sisäyksikköjä käytetään alle 10 C LÄMMITYS -moodissa. Merkkivalo OPERATION TIMER ECONOMY : Palaa : POIS PÄÄLTÄ MANUAALINEN AUTOMAATTINEN -TOIMINTO Käytä MANUAL AUTO -toimintoa, jos kaukosäädin on hukassa tai ei muutoin käytettävissä. Päälaitteen säätöjen käyttäminen Paina MANUAL AUTO (MANUAALINEN AUTOMAATTINEN) -painiketta (Fig. 2 2) yli kolmen ja alle kymmenen sekunnin ajan päälaitteen ohjauspaneelissa. Pysäytä toiminto painamalla MANUAL AUTO (MANUAALINEN AUTOMAATTINEN) -painiketta (Fig. 2 2) kolmen sekunnin ajan. Kun ilmastointilaitetta käytetään MANUAL AUTO (MANUAALINEN AUTOMAATTI- NEN) -painikkeella, se toimii samassa tilassa kuin kaukosäätimellä valittu AU- TOMAATTINEN-tila (katso sivu 7). Tuulettimen valittu nopeus on AUTO ja termostaatin asetus on vakio (24 C). Fi-12

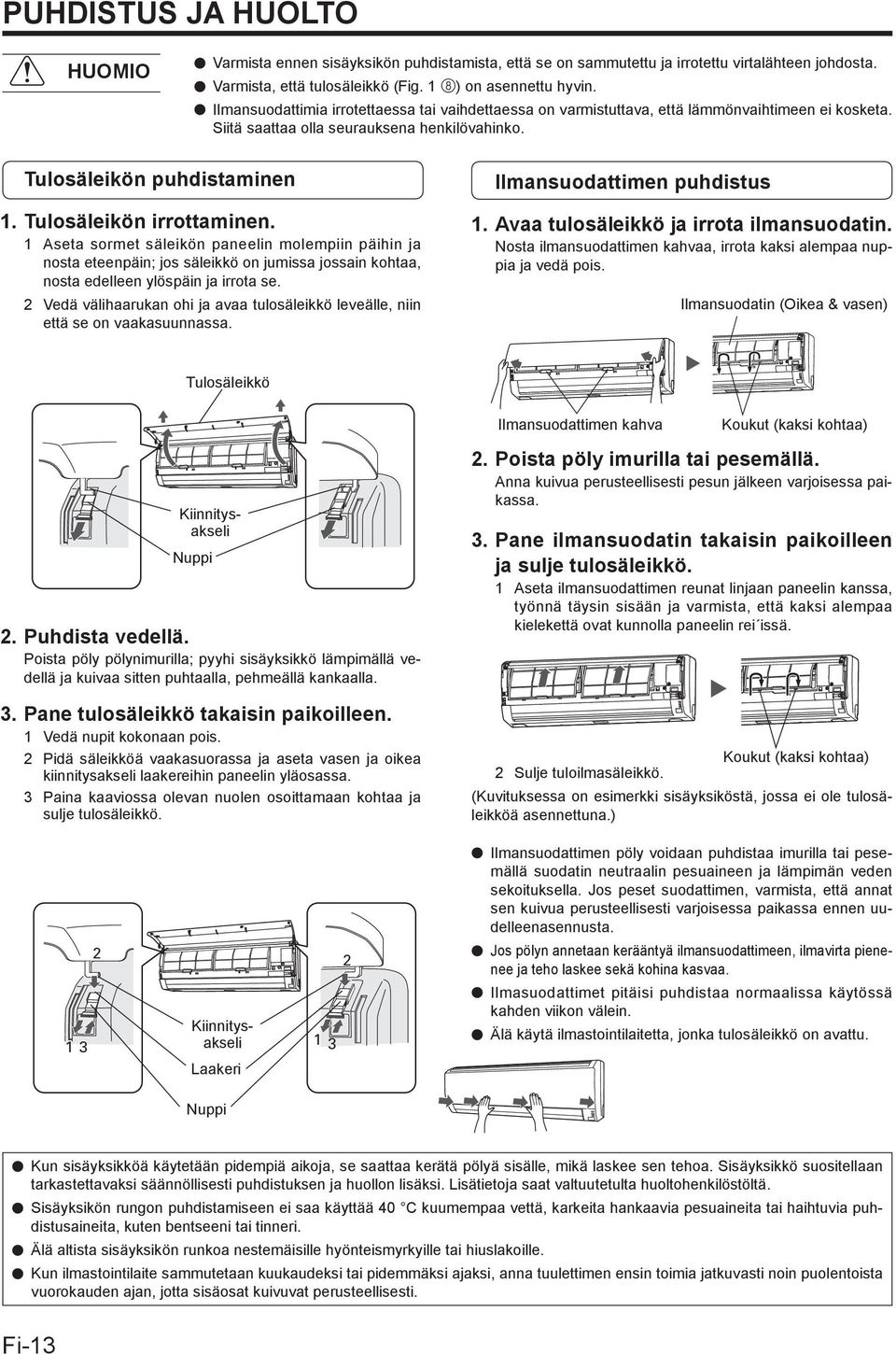

14 PUHDISTUS JA HUOLTO Varmista ennen sisäyksikön puhdistamista, että se on sammutettu ja irrotettu virtalähteen johdosta. Varmista, että tulosäleikkö (Fig. 1 8) on asennettu hyvin. HUOMIO Ilmansuodattimia irrotettaessa tai vaihdettaessa on varmistuttava, että lämmönvaihtimeen ei kosketa. Siitä saattaa olla seurauksena henkilövahinko. Tulosäleikön puhdistaminen Ilmansuodattimen puhdistus 1. Tulosäleikön irrottaminen. 1. Avaa tulosäleikkö ja irrota ilmansuodatin. 1 Aseta sormet säleikön paneelin molempiin päihin ja nosta eteenpäin; jos säleikkö on jumissa jossain kohtaa, nosta edelleen ylöspäin ja irrota se. Nosta ilmansuodattimen kahvaa, irrota kaksi alempaa nuppia ja vedä pois. 2 Vedä välihaarukan ohi ja avaa tulosäleikkö leveälle, niin että se on vaakasuunnassa. Ilmansuodatin (Oikea & vasen) Tulosäleikkö Ilmansuodattimen kahva Koukut (kaksi kohtaa) 2. Poista pöly imurilla tai pesemällä. Anna kuivua perusteellisesti pesun jälkeen varjoisessa paikassa. Kiinnitysakseli 3. Pane ilmansuodatin takaisin paikoilleen ja sulje tulosäleikkö. Nuppi 1 Aseta ilmansuodattimen reunat linjaan paneelin kanssa, työnnä täysin sisään ja varmista, että kaksi alempaa kielekettä ovat kunnolla paneelin rei issä. 2. Puhdista vedellä. Poista pöly pölynimurilla; pyyhi sisäyksikkö lämpimällä vedellä ja kuivaa sitten puhtaalla, pehmeällä kankaalla. 3. Pane tulosäleikkö takaisin paikoilleen. 1 Vedä nupit kokonaan pois. 2 Pidä säleikköä vaakasuorassa ja aseta vasen ja oikea kiinnitysakseli laakereihin paneelin yläosassa. 3 Paina kaaviossa olevan nuolen osoittamaan kohtaa ja sulje tulosäleikkö. 2 Sulje tuloilmasäleikkö. Koukut (kaksi kohtaa) (Kuvituksessa on esimerkki sisäyksiköstä, jossa ei ole tulosäleikköä asennettuna.) Ilmansuodattimen pöly voidaan puhdistaa imurilla tai pesemällä suodatin neutraalin pesuaineen ja lämpimän veden sekoituksella. Jos peset suodattimen, varmista, että annat sen kuivua perusteellisesti varjoisessa paikassa ennen uudelleenasennusta Kiinnitysakseli Jos pölyn annetaan kerääntyä ilmansuodattimeen, ilmavirta pienenee ja teho laskee sekä kohina kasvaa. Ilmasuodattimet pitäisi puhdistaa normaalissa käytössä kahden viikon välein. 13 Älä käytä ilmastointilaitetta, jonka tulosäleikkö on avattu. Laakeri Nuppi Kun sisäyksikköä käytetään pidempiä aikoja, se saattaa kerätä pölyä sisälle, mikä laskee sen tehoa. Sisäyksikkö suositellaan tarkastettavaksi säännöllisesti puhdistuksen ja huollon lisäksi. Lisätietoja saat valtuutetulta huoltohenkilöstöltä. Sisäyksikön rungon puhdistamiseen ei saa käyttää 40 C kuumempaa vettä, karkeita hankaavia pesuaineita tai haihtuvia puhdistusaineita, kuten bentseeni tai tinneri. Älä altista sisäyksikön runkoa nestemäisille hyönteismyrkyille tai hiuslakoille. Kun ilmastointilaite sammutetaan kuukaudeksi tai pidemmäksi ajaksi, anna tuulettimen ensin toimia jatkuvasti noin puolentoista vuorokauden ajan, jotta sisäosat kuivuvat perusteellisesti. Fi _OM.indb 13 6/21/2013 9:46:34 AM

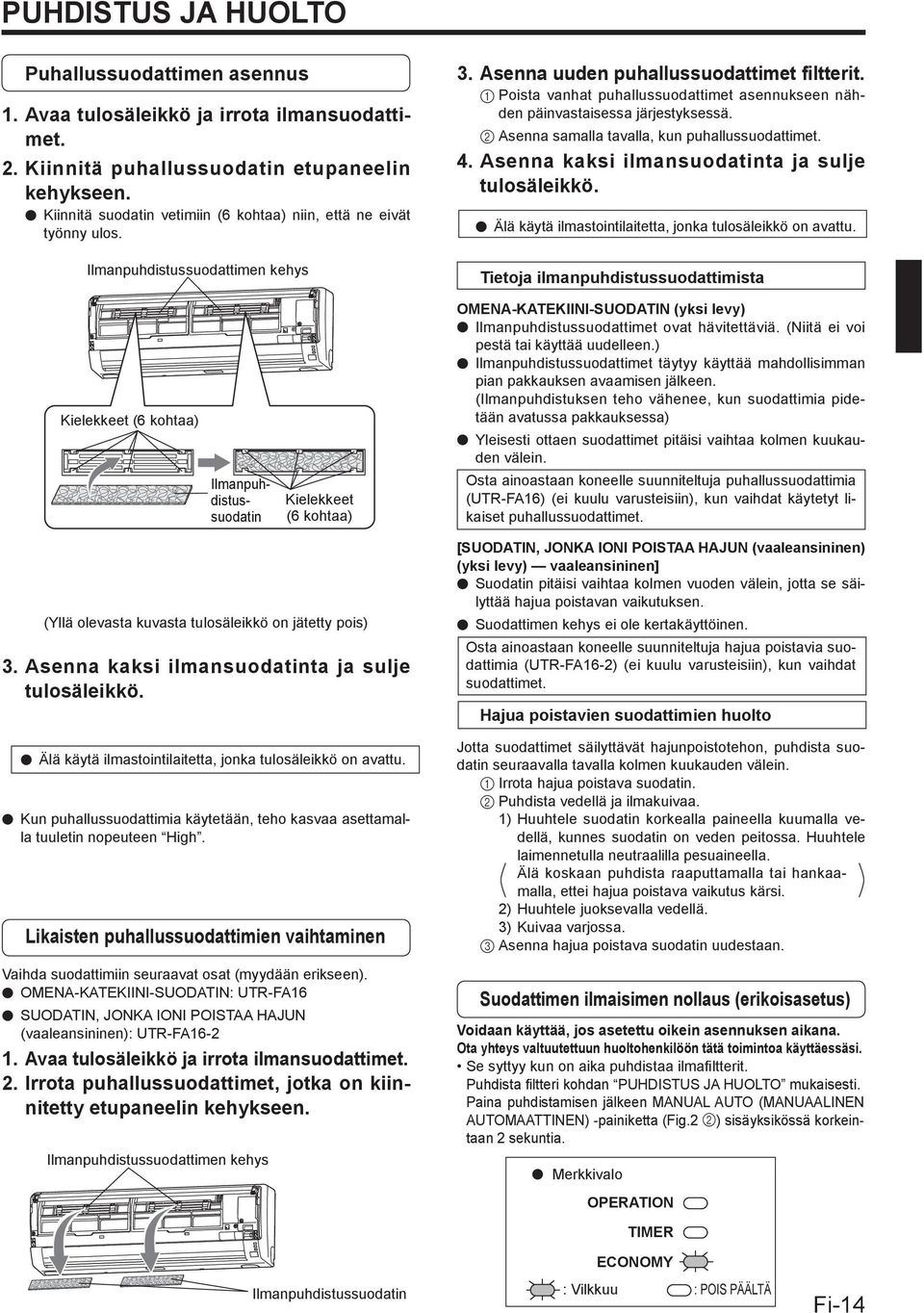

15 PUHDISTUS JA HUOLTO Puhallussuodattimen asennus 1. Avaa tulosäleikkö ja irrota ilmansuodattimet. 2. Kiinnitä puhallussuodatin etupaneelin kehykseen. Kiinnitä suodatin vetimiin (6 kohtaa) niin, että ne eivät työnny ulos. Ilmanpuhdistussuodattimen kehys 3. Asenna uuden puhallussuodattimet filtterit. 1 Poista vanhat puhallussuodattimet asennukseen nähden päinvastaisessa järjestyksessä. 2 Asenna samalla tavalla, kun puhallussuodattimet. 4. Asenna kaksi ilmansuodatinta ja sulje tulosäleikkö. Älä käytä ilmastointilaitetta, jonka tulosäleikkö on avattu. Tietoja ilmanpuhdistussuodattimista Kielekkeet (6 kohtaa) Ilmanpuhdistussuodatin Kielekkeet (6 kohtaa) OMENA-KATEKIINI-SUODATIN (yksi levy) Ilmanpuhdistussuodattimet ovat hävitettäviä. (Niitä ei voi pestä tai käyttää uudelleen.) Ilmanpuhdistussuodattimet täytyy käyttää mahdollisimman pian pakkauksen avaamisen jälkeen. (Ilmanpuhdistuksen teho vähenee, kun suodattimia pidetään avatussa pakkauksessa) Yleisesti ottaen suodattimet pitäisi vaihtaa kolmen kuukauden välein. Osta ainoastaan koneelle suunniteltuja puhallussuodattimia (UTR-FA16) (ei kuulu varusteisiin), kun vaihdat käytetyt likaiset puhallussuodattimet. (Yllä olevasta kuvasta tulosäleikkö on jätetty pois) 3. Asenna kaksi ilmansuodatinta ja sulje tulosäleikkö. Älä käytä ilmastointilaitetta, jonka tulosäleikkö on avattu. Kun puhallussuodattimia käytetään, teho kasvaa asettamalla tuuletin nopeuteen High. Likaisten puhallussuodattimien vaihtaminen Vaihda suodattimiin seuraavat osat (myydään erikseen). OMENA-KATEKIINI-SUODATIN: UTR-FA16 SUODATIN, JONKA IONI POISTAA HAJUN (vaaleansininen): UTR-FA Avaa tulosäleikkö ja irrota ilmansuodattimet. 2. Irrota puhallussuodattimet, jotka on kiinnitetty etupaneelin kehykseen. Ilmanpuhdistussuodattimen kehys [SUODATIN, JONKA IONI POISTAA HAJUN (vaaleansininen) (yksi levy) vaaleansininen] Suodatin pitäisi vaihtaa kolmen vuoden välein, jotta se säilyttää hajua poistavan vaikutuksen. Suodattimen kehys ei ole kertakäyttöinen. Osta ainoastaan koneelle suunniteltuja hajua poistavia suodattimia (UTR-FA16-2) (ei kuulu varusteisiin), kun vaihdat suodattimet. Hajua poistavien suodattimien huolto Jotta suodattimet säilyttävät hajunpoistotehon, puhdista suodatin seuraavalla tavalla kolmen kuukauden välein. 1 Irrota hajua poistava suodatin. 2 Puhdista vedellä ja ilmakuivaa. 1) Huuhtele suodatin korkealla paineella kuumalla vedellä, kunnes suodatin on veden peitossa. Huuhtele laimennetulla neutraalilla pesuaineella. Älä koskaan puhdista raaputtamalla tai hankaamalla, ettei hajua poistava vaikutus kärsi. 2) Huuhtele juoksevalla vedellä. 3) Kuivaa varjossa. 3 Asenna hajua poistava suodatin uudestaan. Suodattimen ilmaisimen nollaus (erikoisasetus) Voidaan käyttää, jos asetettu oikein asennuksen aikana. Ota yhteys valtuutettuun huoltohenkilöön tätä toimintoa käyttäessäsi. Se syttyy kun on aika puhdistaa ilmafi ltterit. Puhdista filtteri kohdan PUHDISTUS JA HUOLTO mukaisesti. Paina puhdistamisen jälkeen MANUAL AUTO (MANUAALINEN AUTOMAATTINEN) -painiketta (Fig.2 2) sisäyksikössä korkeintaan 2 sekuntia. Merkkivalo Ilmanpuhdistussuodatin OPERATION TIMER ECONOMY : Vilkkuu : POIS PÄÄLTÄ Fi-14

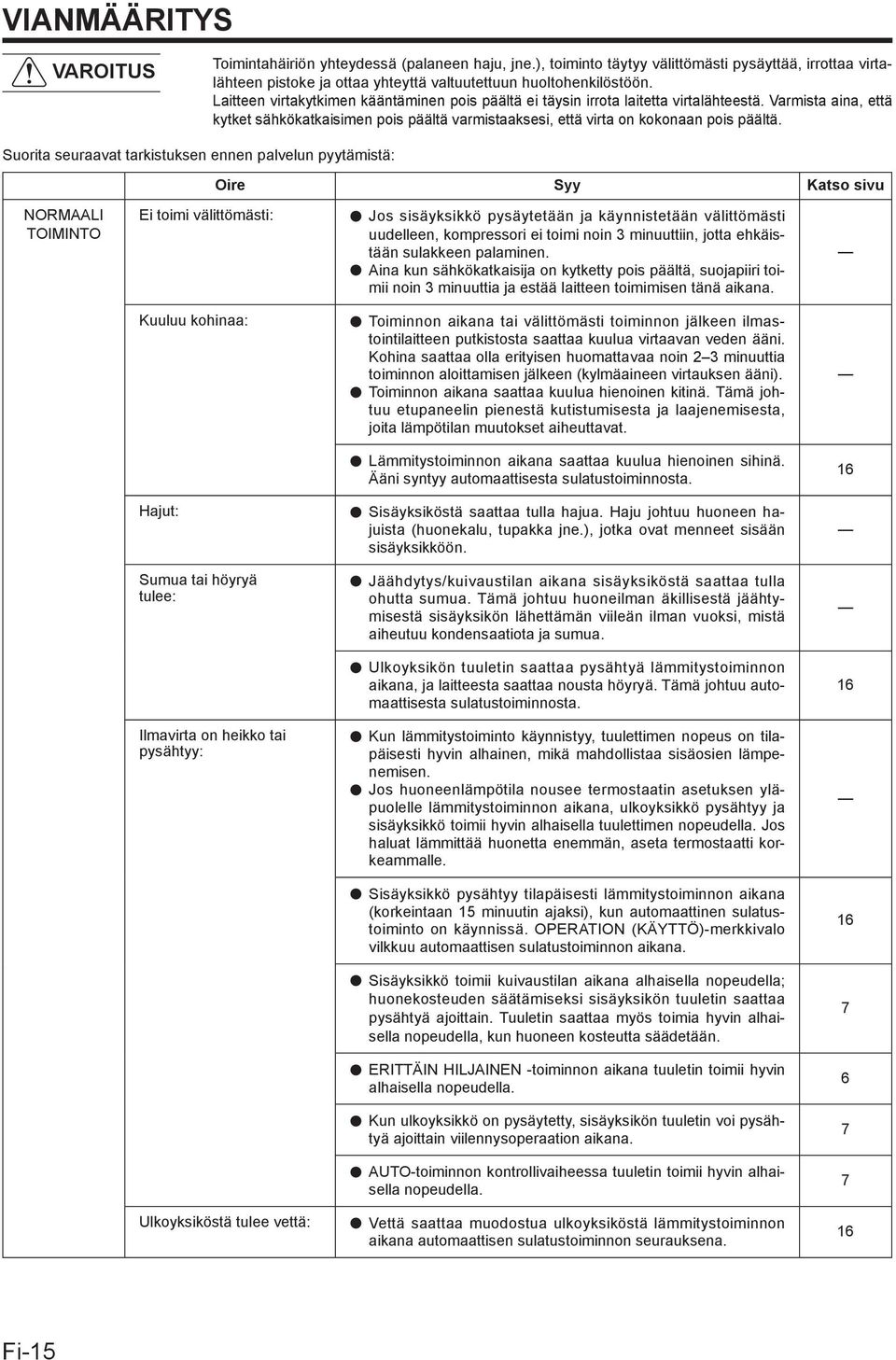

16 VIANMÄÄRITYS VAROITUS Toimintahäiriön yhteydessä (palaneen haju, jne.), toiminto täytyy välittömästi pysäyttää, irrottaa virtalähteen pistoke ja ottaa yhteyttä valtuutettuun huoltohenkilöstöön. Laitteen virtakytkimen kääntäminen pois päältä ei täysin irrota laitetta virtalähteestä. Varmista aina, että kytket sähkökatkaisimen pois päältä varmistaaksesi, että virta on kokonaan pois päältä. Suorita seuraavat tarkistuksen ennen palvelun pyytämistä: Oire Syy Katso sivu NORMAALI TOIMINTO Ei toimi välittömästi: Jos sisäyksikkö pysäytetään ja käynnistetään välittömästi uudelleen, kompressori ei toimi noin 3 minuuttiin, jotta ehkäistään sulakkeen palaminen. Aina kun sähkökatkaisija on kytketty pois päältä, suojapiiri toimii noin 3 minuuttia ja estää laitteen toimimisen tänä aikana. Kuuluu kohinaa: Toiminnon aikana tai välittömästi toiminnon jälkeen ilmastointilaitteen putkistosta saattaa kuulua virtaavan veden ääni. Kohina saattaa olla erityisen huomattavaa noin 2 3 minuuttia toiminnon aloittamisen jälkeen (kylmäaineen virtauksen ääni). Toiminnon aikana saattaa kuulua hienoinen kitinä. Tämä johtuu etupaneelin pienestä kutistumisesta ja laajenemisesta, joita lämpötilan muutokset aiheuttavat. Lämmitystoiminnon aikana saattaa kuulua hienoinen sihinä. Ääni syntyy automaattisesta sulatustoiminnosta. 16 Hajut: Sisäyksiköstä saattaa tulla hajua. Haju johtuu huoneen hajuista (huonekalu, tupakka jne.), jotka ovat menneet sisään sisäyksikköön. Sumua tai höyryä tulee: Jäähdytys/kuivaustilan aikana sisäyksiköstä saattaa tulla ohutta sumua. Tämä johtuu huoneilman äkillisestä jäähtymisestä sisäyksikön lähettämän viileän ilman vuoksi, mistä aiheutuu kondensaatiota ja sumua. Ulkoyksikön tuuletin saattaa pysähtyä lämmitystoiminnon aikana, ja laitteesta saattaa nousta höyryä. Tämä johtuu automaattisesta sulatustoiminnosta. 16 Ilmavirta on heikko tai pysähtyy: Kun lämmitystoiminto käynnistyy, tuulettimen nopeus on tilapäisesti hyvin alhainen, mikä mahdollistaa sisäosien lämpenemisen. Jos huoneenlämpötila nousee termostaatin asetuksen yläpuolelle lämmitystoiminnon aikana, ulkoyksikkö pysähtyy ja sisäyksikkö toimii hyvin alhaisella tuulettimen nopeudella. Jos haluat lämmittää huonetta enemmän, aseta termostaatti korkeammalle. Sisäyksikkö pysähtyy tilapäisesti lämmitystoiminnon aikana (korkeintaan 15 minuutin ajaksi), kun automaattinen sulatustoiminto on käynnissä. OPERATION (KÄYTTÖ)-merkkivalo vilkkuu automaattisen sulatustoiminnon aikana. 16 Sisäyksikkö toimii kuivaustilan aikana alhaisella nopeudella; huonekosteuden säätämiseksi sisäyksikön tuuletin saattaa pysähtyä ajoittain. Tuuletin saattaa myös toimia hyvin alhaisella nopeudella, kun huoneen kosteutta säädetään. 7 ERITTÄIN HILJAINEN -toiminnon aikana tuuletin toimii hyvin alhaisella nopeudella. 6 Kun ulkoyksikkö on pysäytetty, sisäyksikön tuuletin voi pysähtyä ajoittain viilennysoperaation aikana. 7 AUTO-toiminnon kontrollivaiheessa tuuletin toimii hyvin alhaisella nopeudella. 7 Ulkoyksiköstä tulee vettä: Vettä saattaa muodostua ulkoyksiköstä lämmitystoiminnon aikana automaattisen sulatustoiminnon seurauksena. 16 Fi-15

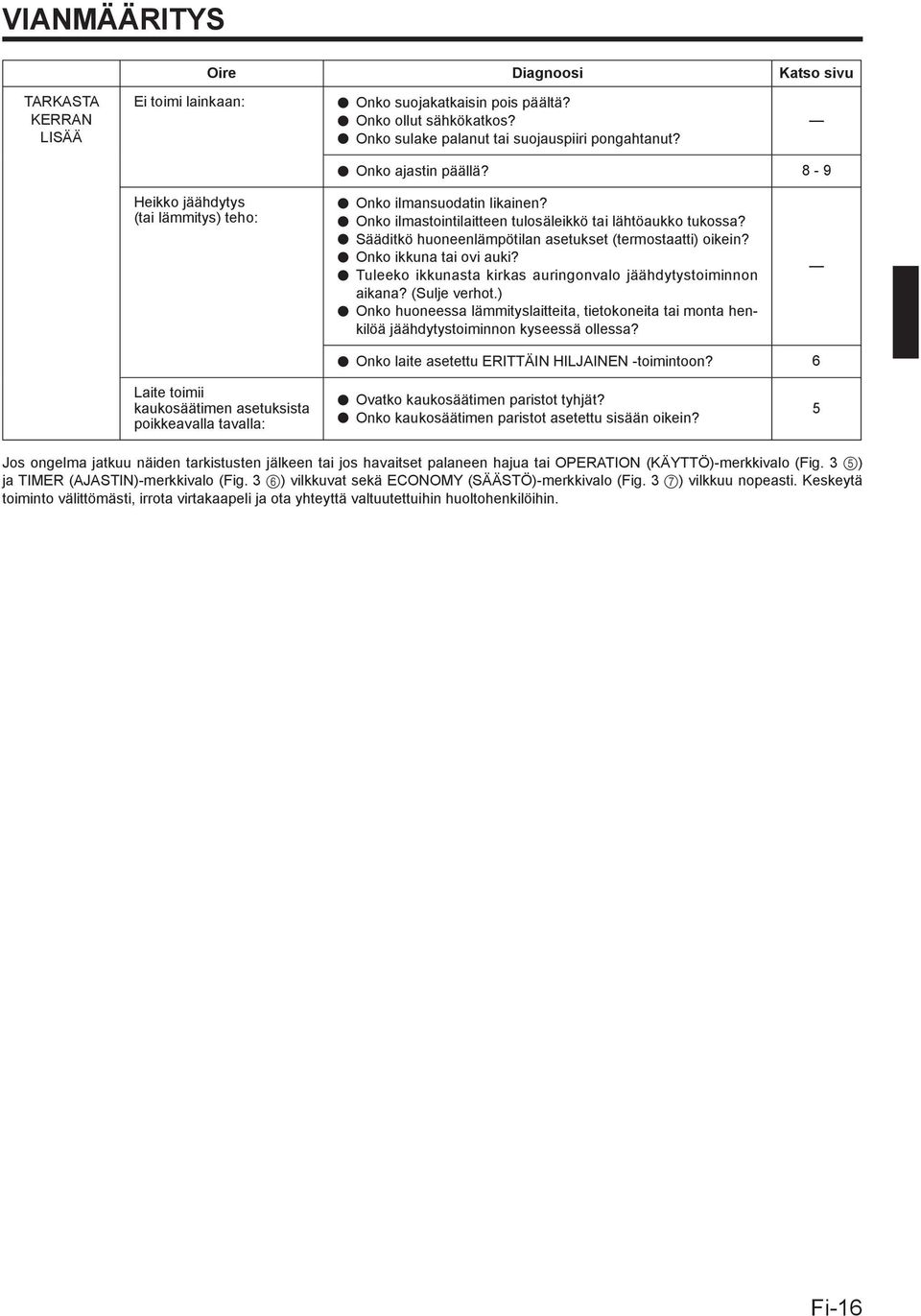

17 VIANMÄÄRITYS Oire Diagnoosi Katso sivu TARKASTA KERRAN LISÄÄ Ei toimi lainkaan: Onko suojakatkaisin pois päältä? Onko ollut sähkökatkos? Onko sulake palanut tai suojauspiiri pongahtanut? Onko ajastin päällä? 8-9 Heikko jäähdytys (tai lämmitys) teho: Onko ilmansuodatin likainen? Onko ilmastointilaitteen tulosäleikkö tai lähtöaukko tukossa? Sääditkö huoneenlämpötilan asetukset (termostaatti) oikein? Onko ikkuna tai ovi auki? Tuleeko ikkunasta kirkas auringonvalo jäähdytystoiminnon aikana? (Sulje verhot.) Onko huoneessa lämmityslaitteita, tietokoneita tai monta henkilöä jäähdytystoiminnon kyseessä ollessa? Onko laite asetettu ERITTÄIN HILJAINEN -toimintoon? 6 Laite toimii kaukosäätimen asetuksista poikkeavalla tavalla: Ovatko kaukosäätimen paristot tyhjät? Onko kaukosäätimen paristot asetettu sisään oikein? 5 Jos ongelma jatkuu näiden tarkistusten jälkeen tai jos havaitset palaneen hajua tai OPERATION (KÄYTTÖ)-merkkivalo (Fig. 3 5) ja TIMER (AJASTIN)-merkkivalo (Fig. 3 6) vilkkuvat sekä ECONOMY (SÄÄSTÖ)-merkkivalo (Fig. 3 7) vilkkuu nopeasti. Keskeytä toiminto välittömästi, irrota virtakaapeli ja ota yhteyttä valtuutettuihin huoltohenkilöihin. Fi-16

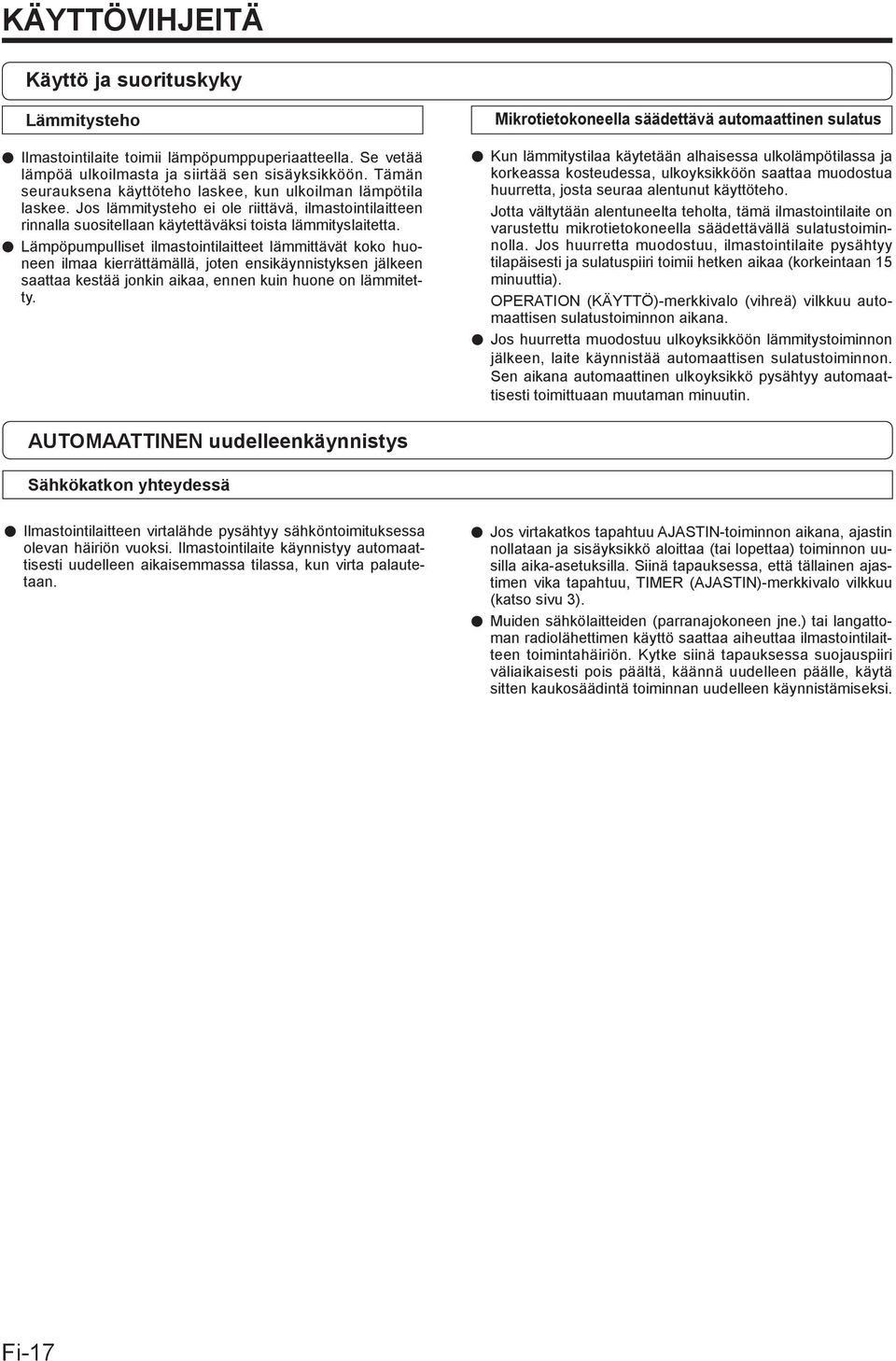

18 KÄYTTÖVIHJEITÄ Käyttö ja suorituskyky Lämmitysteho Ilmastointilaite toimii lämpöpumppuperiaatteella. Se vetää lämpöä ulkoilmasta ja siirtää sen sisäyksikköön. Tämän seurauksena käyttöteho laskee, kun ulkoilman lämpötila laskee. Jos lämmitysteho ei ole riittävä, ilmastointilaitteen rinnalla suositellaan käytettäväksi toista lämmityslaitetta. Lämpöpumpulliset ilmastointilaitteet lämmittävät koko huoneen ilmaa kierrättämällä, joten ensikäynnistyksen jälkeen saattaa kestää jonkin aikaa, ennen kuin huone on lämmitetty. Mikrotietokoneella säädettävä automaattinen sulatus Kun lämmitystilaa käytetään alhaisessa ulkolämpötilassa ja korkeassa kosteudessa, ulkoyksikköön saattaa muodostua huurretta, josta seuraa alentunut käyttöteho. Jotta vältytään alentuneelta teholta, tämä ilmastointilaite on varustettu mikrotietokoneella säädettävällä sulatustoiminnolla. Jos huurretta muodostuu, ilmastointilaite pysähtyy tilapäisesti ja sulatuspiiri toimii hetken aikaa (korkeintaan 15 minuuttia). OPERATION (KÄYTTÖ)-merkkivalo (vihreä) vilkkuu automaattisen sulatustoiminnon aikana. Jos huurretta muodostuu ulkoyksikköön lämmitystoiminnon jälkeen, laite käynnistää automaattisen sulatustoiminnon. Sen aikana automaattinen ulkoyksikkö pysähtyy automaattisesti toimittuaan muutaman minuutin. AUTOMAATTINEN uudelleenkäynnistys Sähkökatkon yhteydessä Ilmastointilaitteen virtalähde pysähtyy sähköntoimituksessa olevan häiriön vuoksi. Ilmastointilaite käynnistyy automaattisesti uudelleen aikaisemmassa tilassa, kun virta palautetaan. Jos virtakatkos tapahtuu AJASTIN-toiminnon aikana, ajastin nollataan ja sisäyksikkö aloittaa (tai lopettaa) toiminnon uusilla aika-asetuksilla. Siinä tapauksessa, että tällainen ajastimen vika tapahtuu, TIMER (AJASTIN)-merkkivalo vilkkuu (katso sivu 3). Muiden sähkölaitteiden (parranajokoneen jne.) tai langattoman radiolähettimen käyttö saattaa aiheuttaa ilmastointilaitteen toimintahäiriön. Kytke siinä tapauksessa suojauspiiri väliaikaisesti pois päältä, käännä uudelleen päälle, käytä sitten kaukosäädintä toiminnan uudelleen käynnistämiseksi. Fi-17
