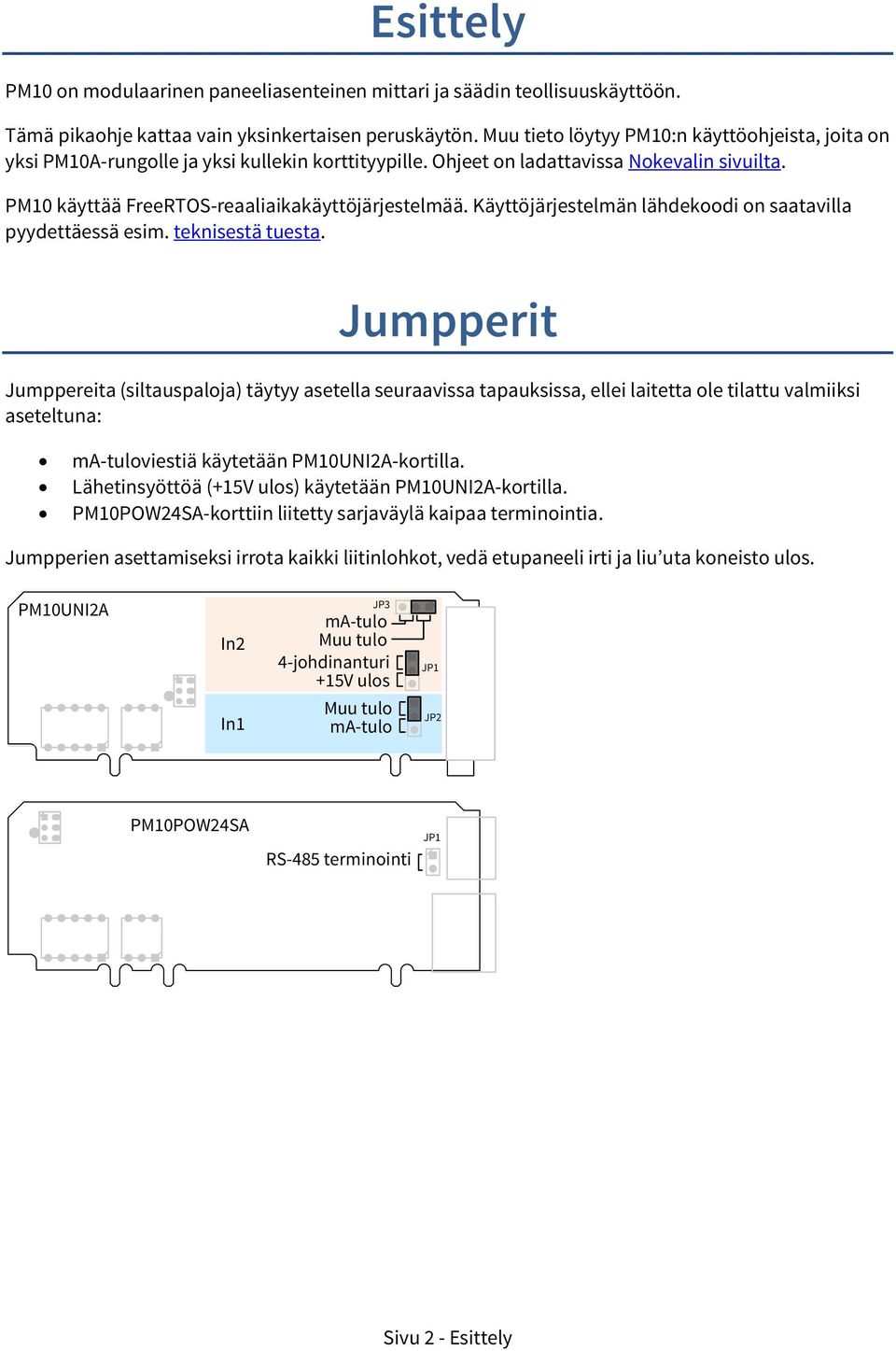

2 Esittely PM0 on modulaarinen paneeliasenteinen mittari ja säädin teollisuuskäyttöön. Tämä pikaohje kattaa ain yksinkertaisen peruskäytön. Muu tieto löytyy PM0:n käyttöohjeista, joita on yksi PM0A-rungolle ja yksi kullekin korttityypille. Ohjeet on ladattaissa Nokealin siuilta. PM0 käyttää FreeRTOS-reaaliaikakäyttöjärjestelmää. Käyttöjärjestelmän lähdekoodi on saatailla pyydettäessä esim. teknisestä tuesta. Jumpperit Jumppereita (siltauspaloja) täytyy asetella seuraaissa tapauksissa, ellei laitetta ole tilattu almiiksi aseteltuna: ma-tuloiestiä käytetään PM0UNIA-kortilla. Lähetinsyöttöä (V ulos) käytetään PM0UNIA-kortilla. PM0POWSA-korttiin liitetty sarjaäylä kaipaa terminointia. Jumpperien asettamiseksi irrota kaikki liitinlohkot, edä etupaneeli irti ja liu uta koneisto ulos. PM0UNIA In In JP ma-tulo Muu tulo -johdinanturi V ulos Muu tulo ma-tulo JP JP PM0POWSA RS- terminointi JP Siu - Esittely

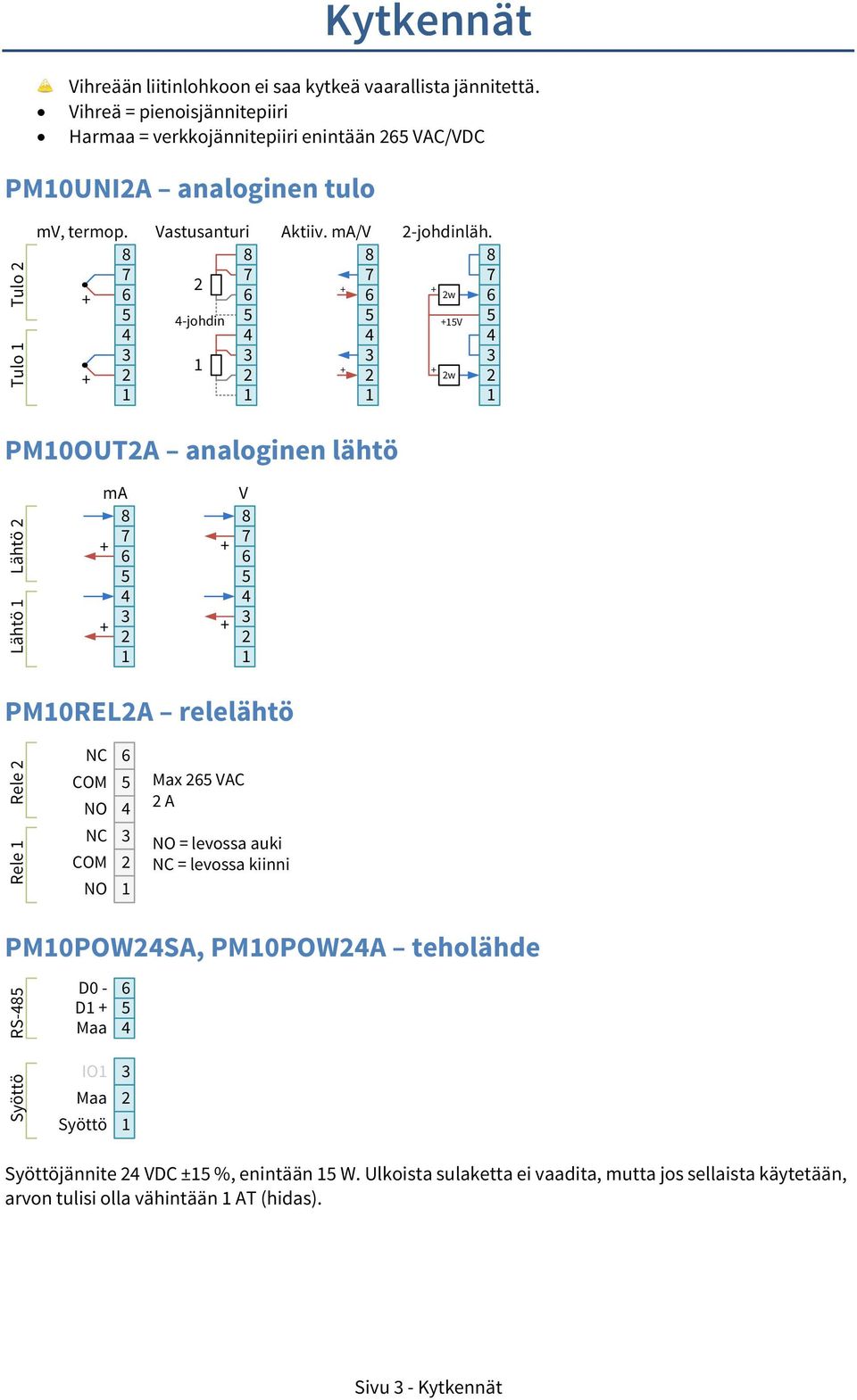

3 Kytkennät Vihreään liitinlohkoon ei saa kytkeä aarallista jännitettä. Vihreä = pienoisjännitepiiri Harmaa = erkkojännitepiiri enintään VAC/VDC PM0UNIA analoginen tulo Tulo Tulo mv, termop. Vastusanturi Aktii. ma/v -johdinläh. w -johdin V w PM0OUTA analoginen lähtö Lähtö Lähtö ma V PM0RELA relelähtö Rele Rele NC COM NO NC COM NO Max VAC A NO = leossa auki NC = leossa kiinni PM0POWSA, PM0POWA teholähde RS- D0 - D Maa Syöttö IO Maa Syöttö Syöttöjännite VDC ± %, enintään W. Ulkoista sulaketta ei aadita, mutta jos sellaista käytetään, aron tulisi olla ähintään AT (hidas). Siu - Kytkennät

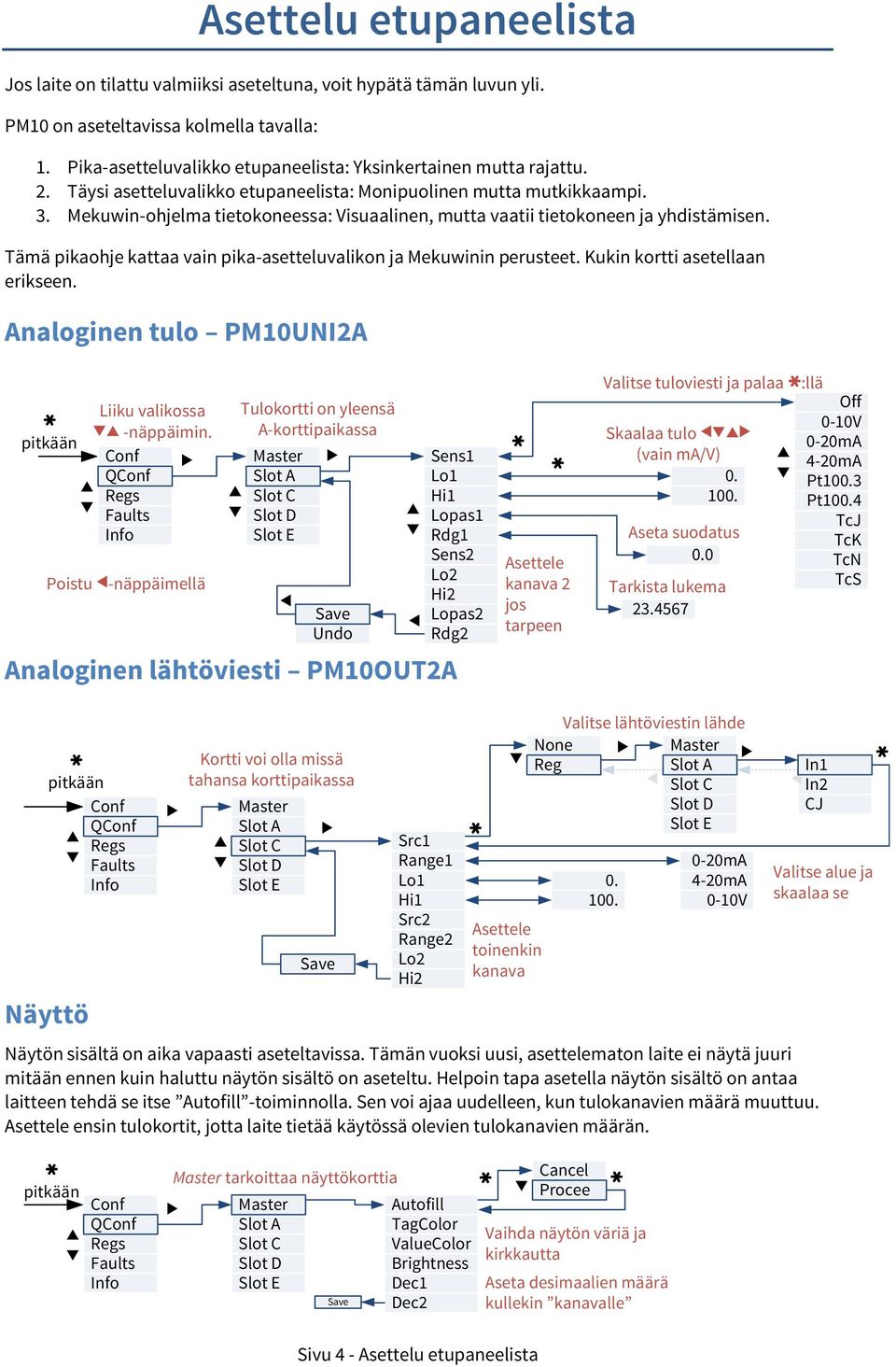

4 Asettelu etupaneelista Jos laite on tilattu almiiksi aseteltuna, oit hypätä tämän luun yli. PM0 on aseteltaissa kolmella taalla:. Pika-asettelualikko etupaneelista: Yksinkertainen mutta rajattu.. Täysi asettelualikko etupaneelista: Monipuolinen mutta mutkikkaampi.. Mekuwin-ohjelma tietokoneessa: Visuaalinen, mutta aatii tietokoneen ja yhdistämisen. Tämä pikaohje kattaa ain pika-asettelualikon ja Mekuwinin perusteet. Kukin kortti asetellaan erikseen. Analoginen tulo PM0UNIA pitkään Liiku alikossa Tulokortti on yleensä ^ -näppäimin. A-korttipaikassa Conf > Master > Sens QConf Slot A Regs ^ Slot C Faults Slot D ^ Info Slot E ^ Poistu <-näppäimellä < Sae Undo < Lo Hi Lopas Rdg Sens Lo Hi Lopas Rdg Analoginen lähtöiesti PM0OUTA Asettele kanaa jos tarpeen Valitse tuloiesti ja palaa :llä Off 0-0V Skaalaa tulo <^> 0-0mA (ain ma/v) ^ -0mA 0. Pt Pt00. TcJ Aseta suodatus TcK 0.0 TcN Tarkista lukema TcS. pitkään Conf ^ Näyttö QConf Regs Faults Info > Kortti oi olla missä tahansa korttipaikassa Master Slot A ^ Slot C Slot D Slot E > Src Range Lo Hi Src Range Sae Lo Hi Valitse lähtöiestin lähde None > Master > Reg < Slot A In Slot C < In Slot D CJ Slot E Asettele toinenkin kanaa mA -0mA 0-0V Valitse alue ja skaalaa se Näytön sisältä on aika apaasti aseteltaissa. Tämän uoksi uusi, asettelematon laite ei näytä juuri mitään ennen kuin haluttu näytön sisältö on aseteltu. Helpoin tapa asetella näytön sisältö on antaa laitteen tehdä se itse Autofill -toiminnolla. Sen oi ajaa uudelleen, kun tulokanaien määrä muuttuu. Asettele ensin tulokortit, jotta laite tietää käytössä oleien tulokanaien määrän. pitkään ^ Conf QConf Regs Faults Info > Master tarkoittaa näyttökorttia Master Slot A Slot C Slot D Slot E Sae Autofill TagColor ValueColor Brightness Dec Dec Cancel Procee Vaihda näytön äriä ja kirkkautta Aseta desimaalien määrä kullekin kanaalle Siu - Asettelu etupaneelista

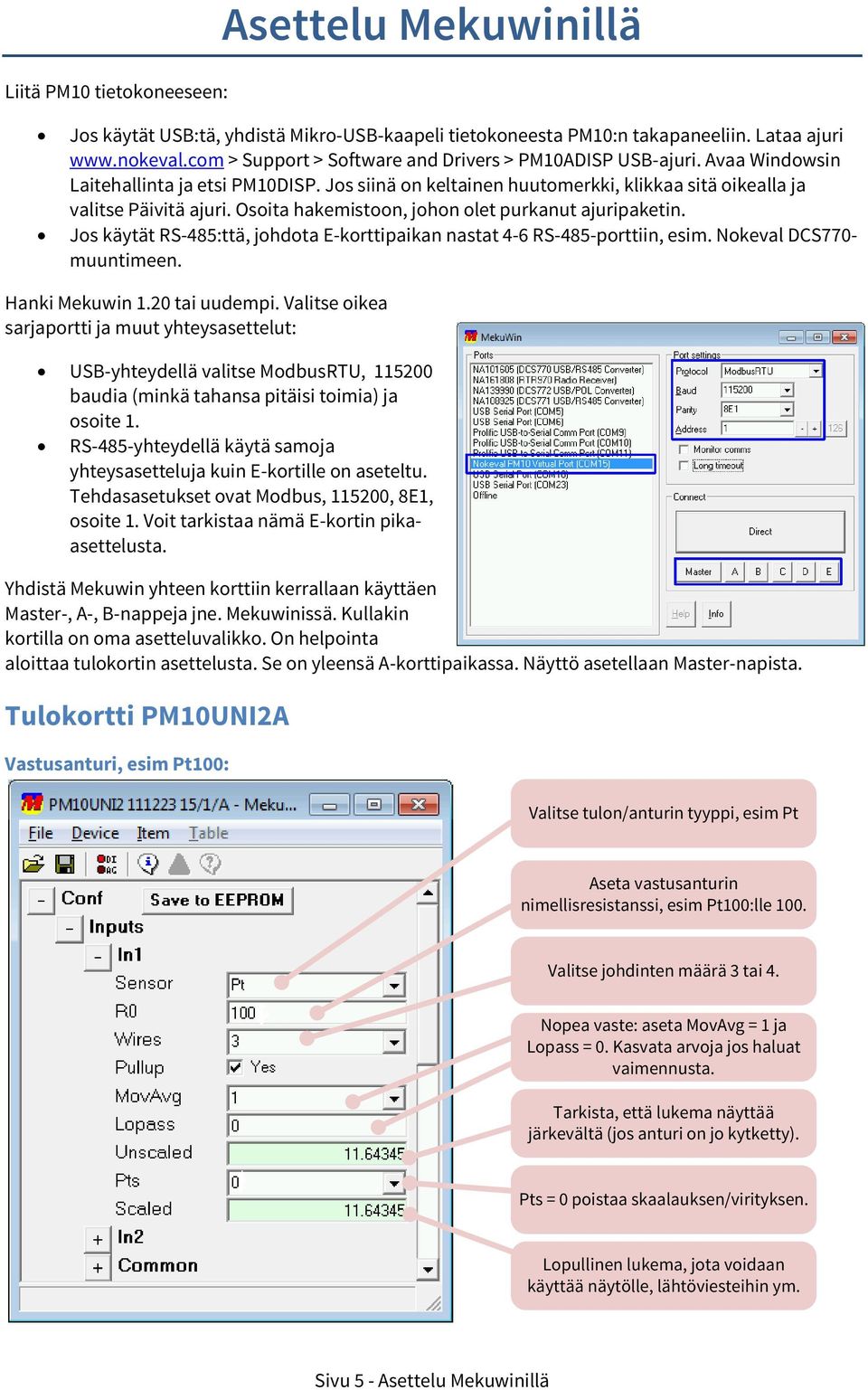

5 Liitä PM0 tietokoneeseen: Asettelu Mekuwinillä Jos käytät USB:tä, yhdistä Mikro-USB-kaapeli tietokoneesta PM0:n takapaneeliin. Lataa ajuri > Support > Software and Driers > PM0ADISP USB-ajuri. Aaa Windowsin Laitehallinta ja etsi PM0DISP. Jos siinä on keltainen huutomerkki, klikkaa sitä oikealla ja alitse Päiitä ajuri. Osoita hakemistoon, johon olet purkanut ajuripaketin. Jos käytät RS-:ttä, johdota E-korttipaikan nastat - RS--porttiin, esim. Nokeal DCS0- muuntimeen. Hanki Mekuwin.0 tai uudempi. Valitse oikea sarjaportti ja muut yhteysasettelut: USB-yhteydellä alitse ModbusRTU, 00 baudia (minkä tahansa pitäisi toimia) ja osoite. RS--yhteydellä käytä samoja yhteysasetteluja kuin E-kortille on aseteltu. Tehdasasetukset oat Modbus, 00, E, osoite. Voit tarkistaa nämä E-kortin pikaasettelusta. Yhdistä Mekuwin yhteen korttiin kerrallaan käyttäen Master-, A-, B-nappeja jne. Mekuwinissä. Kullakin kortilla on oma asettelualikko. On helpointa aloittaa tulokortin asettelusta. Se on yleensä A-korttipaikassa. Näyttö asetellaan Master-napista. Tulokortti PM0UNIA Vastusanturi, esim Pt00: Valitse tulon/anturin tyyppi, esim Pt Aseta astusanturin nimellisresistanssi, esim Pt00:lle 00. Valitse johdinten määrä tai. Nopea aste: aseta MoAg = ja Lopass = 0. Kasata aroja jos haluat aimennusta. Tarkista, että lukema näyttää järkeältä (jos anturi on jo kytketty). Pts = 0 poistaa skaalauksen/irityksen. Lopullinen lukema, jota oidaan käyttää näytölle, lähtöiesteihin ym. Siu - Asettelu Mekuwinillä

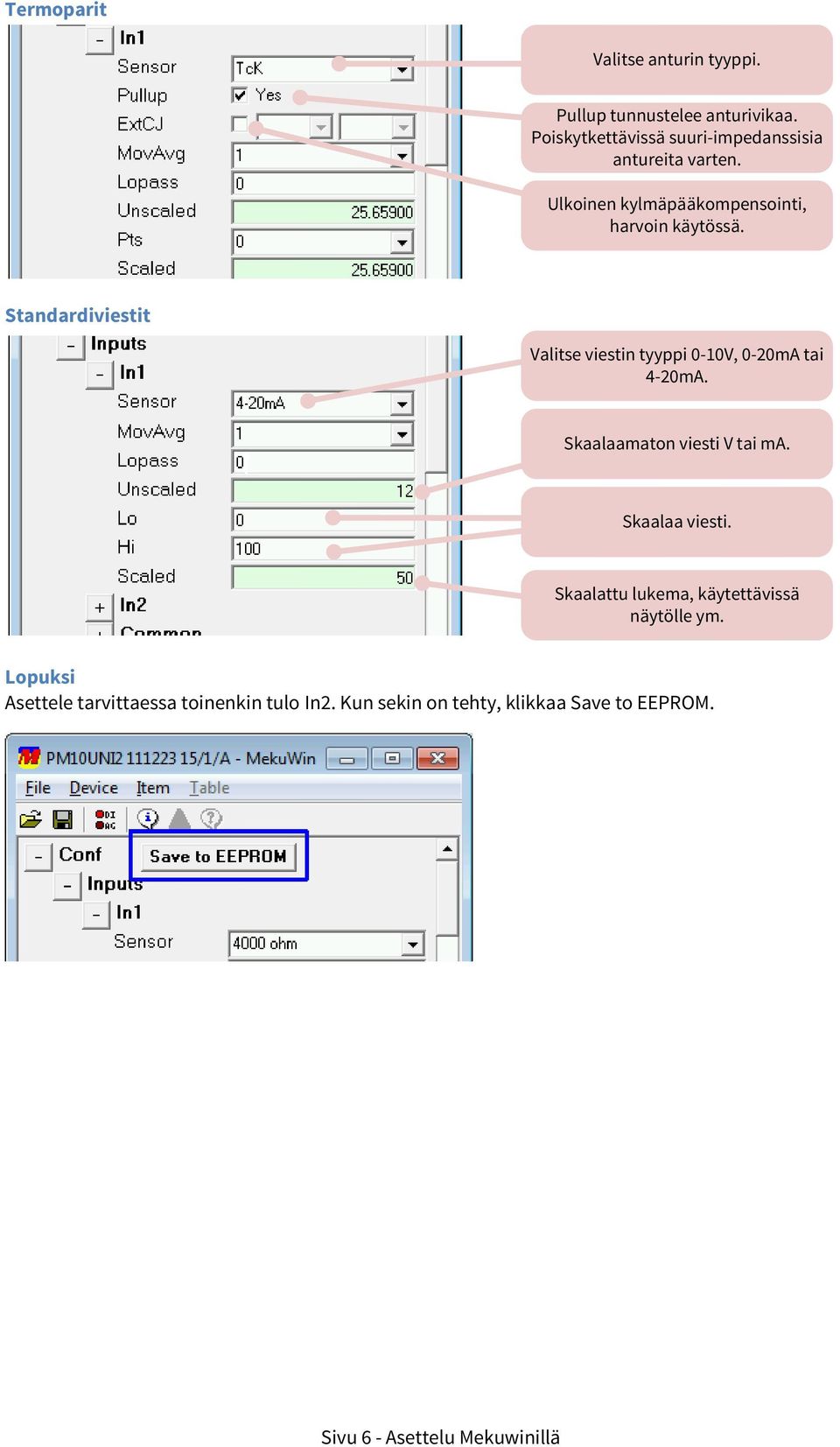

6 Termoparit Valitse anturin tyyppi. Pullup tunnustelee anturiikaa. Poiskytkettäissä suuri-impedanssisia antureita arten. Ulkoinen kylmäpääkompensointi, haroin käytössä. Standardiiestit Valitse iestin tyyppi 0-0V, 0-0mA tai -0mA. Skaalaamaton iesti V tai ma. Skaalaa iesti. Skaalattu lukema, käytettäissä näytölle ym. Lopuksi Asettele tarittaessa toinenkin tulo In. Kun sekin on tehty, klikkaa Sae to EEPROM. Siu - Asettelu Mekuwinillä

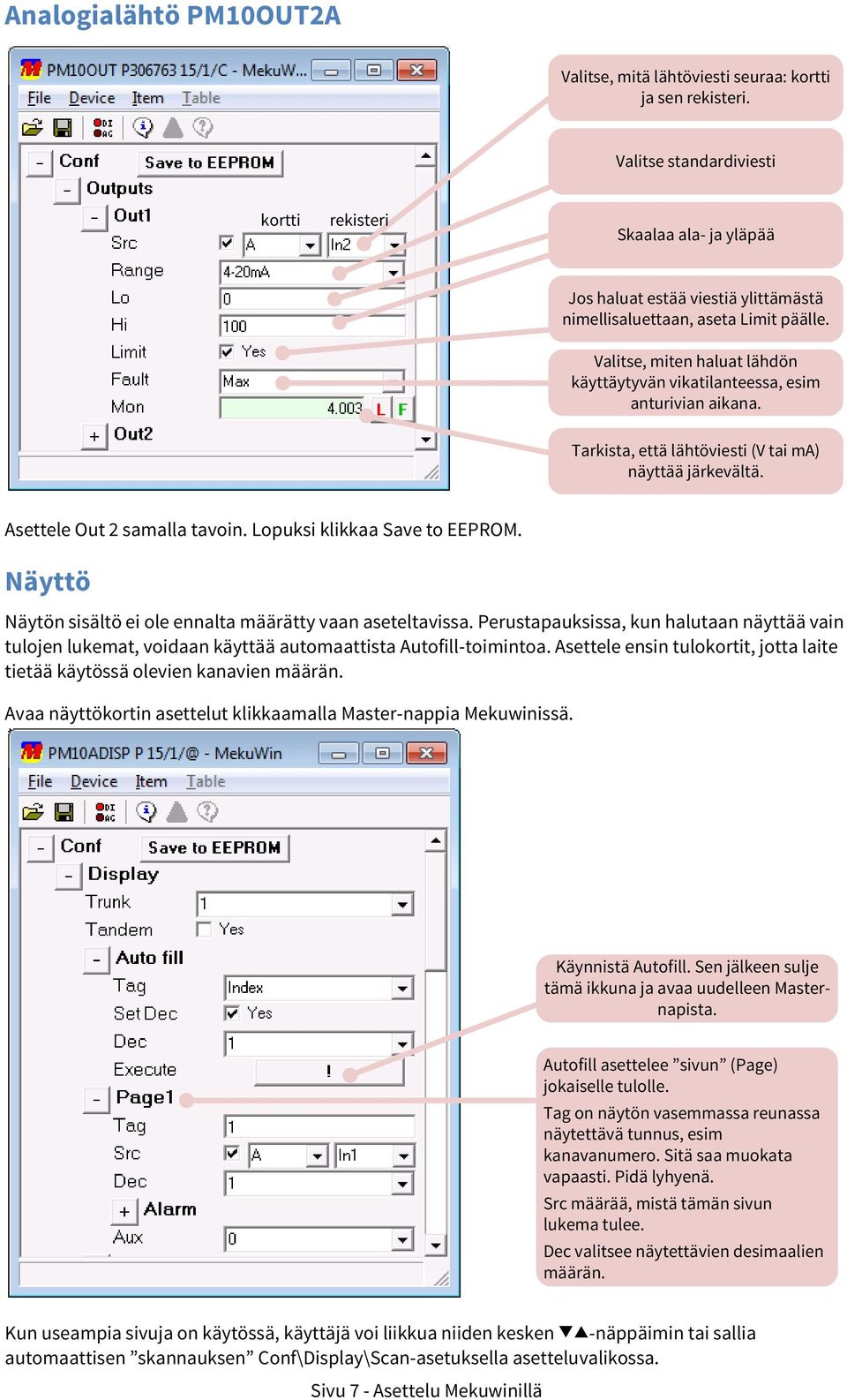

7 Analogialähtö PM0OUTA Valitse, mitä lähtöiesti seuraa: kortti ja sen rekisteri. Valitse standardiiesti kortti rekisteri Skaalaa ala- ja yläpää Jos haluat estää iestiä ylittämästä nimellisaluettaan, aseta Limit päälle. Valitse, miten haluat lähdön käyttäytyän ikatilanteessa, esim anturiian aikana. Tarkista, että lähtöiesti (V tai ma) näyttää järkeältä. Asettele Out samalla taoin. Lopuksi klikkaa Sae to EEPROM. Näyttö Näytön sisältö ei ole ennalta määrätty aan aseteltaissa. Perustapauksissa, kun halutaan näyttää ain tulojen lukemat, oidaan käyttää automaattista Autofill-toimintoa. Asettele ensin tulokortit, jotta laite tietää käytössä oleien kanaien määrän. Aaa näyttökortin asettelut klikkaamalla Master-nappia Mekuwinissä. Käynnistä Autofill. Sen jälkeen sulje tämä ikkuna ja aaa uudelleen Masternapista. Autofill asettelee siun (Page) jokaiselle tulolle. Tag on näytön asemmassa reunassa näytettää tunnus, esim kanaanumero. Sitä saa muokata apaasti. Pidä lyhyenä. Src määrää, mistä tämän siun lukema tulee. Dec alitsee näytettäien desimaalien määrän. Kun useampia siuja on käytössä, käyttäjä oi liikkua niiden kesken ^-näppäimin tai sallia automaattisen skannauksen Conf\Display\Scan-asetuksella asettelualikossa. Siu - Asettelu Mekuwinillä

8 Vianetsintä Ongelma: Vikaalo palaa näytön oikeanpuoleisin merkkialo. Ratkaisu: Paina -näppäintä pitkään. Valitse ^-näppäimin Faults ja paina. Lue iesti. Kokeile ^ nähdäksesi onko iestejä useampi. Poistu < <. Ongelma: Asettelualikkoon ei pääse -näppäimellä. Ratkaisu: Näyttösiulla saattaa olla Eent-käsiasema. Kokeile painaa yhtaikaa ^. Ongelma: Näyttö on tyhjä tai siinä näkyy pelkkä. Ratkaisu: Näyttöä ei ole ehkä aseteltu. Jos laite on uusi, aja Autofill. Käytä pika-asettelualikkoa ja tarkista, ettei näytön kirkkaus (Brightness) ole asetettu 0:ksi. Ongelma: Ajoittain näyttö himmenee hetkeksi. Ratkaisu: Laitteen jännitesyötössä on lyhyitä katkoja tai notkoja, jotka alittaat V. Paranna syötön laatua. Varoitukset Lue tämä ohje huolellisesti ennen laitteen käyttämistä. Laitetta ei saa häittää kotitalousjätteen mukana. Noudata paikallisia määräyksiä koskien elektroniikkaromun kierrättämistä. Nokeal Oy Rounionkatu 0 0 Nokia Puh (0) 00 (Ma-Pe :0-:00) WWW Myynti sales@nokeal.com Tuki support@nokeal.com Valmistaja Siu - Vianetsintä
