Dieselaggregaatti, hiljainen malli Käyttö- ja huolto-ohje

Transkriptio

1 Dieselaggregaatti, hiljainen malli Käyttö- ja huolto-ohje Wuxi Kipor Power Co.,Ltd. 1

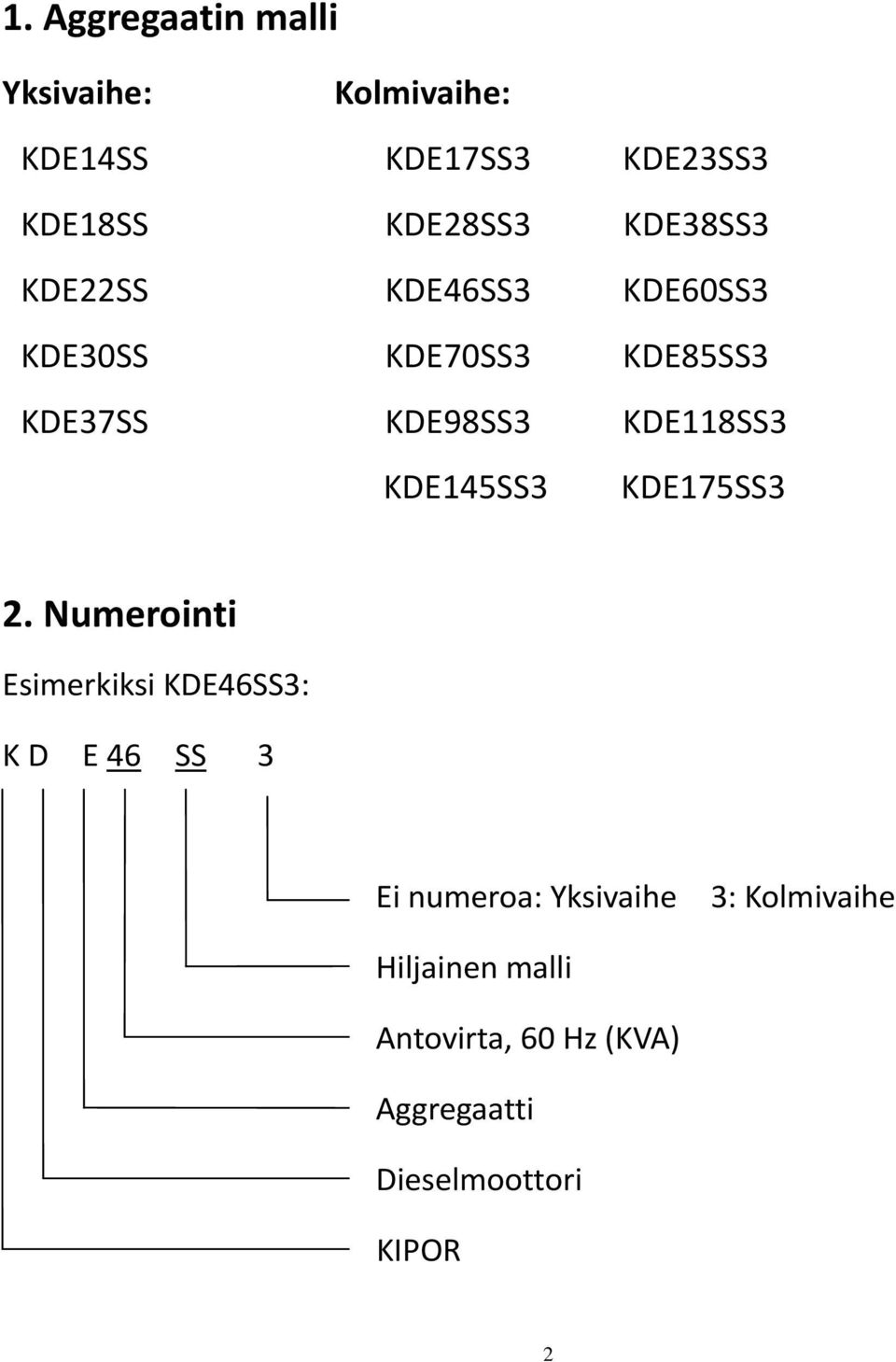

2 1. Aggregaatin malli Yksivaihe: Kolmivaihe: KDE14SS KDE17SS3 KDE23SS3 KDE18SS KDE28SS3 KDE38SS3 KDE22SS KDE46SS3 KDE60SS3 KDE30SS KDE70SS3 KDE85SS3 KDE37SS KDE98SS3 KDE118SS3 KDE145SS3 KDE175SS3 2. Numerointi Esimerkiksi KDE46SS3: K D E 46 SS 3 Ei numeroa: Yksivaihe 3: Kolmivaihe Hiljainen malli Antovirta, 60 Hz (KVA) Aggregaatti Dieselmoottori KIPOR 2

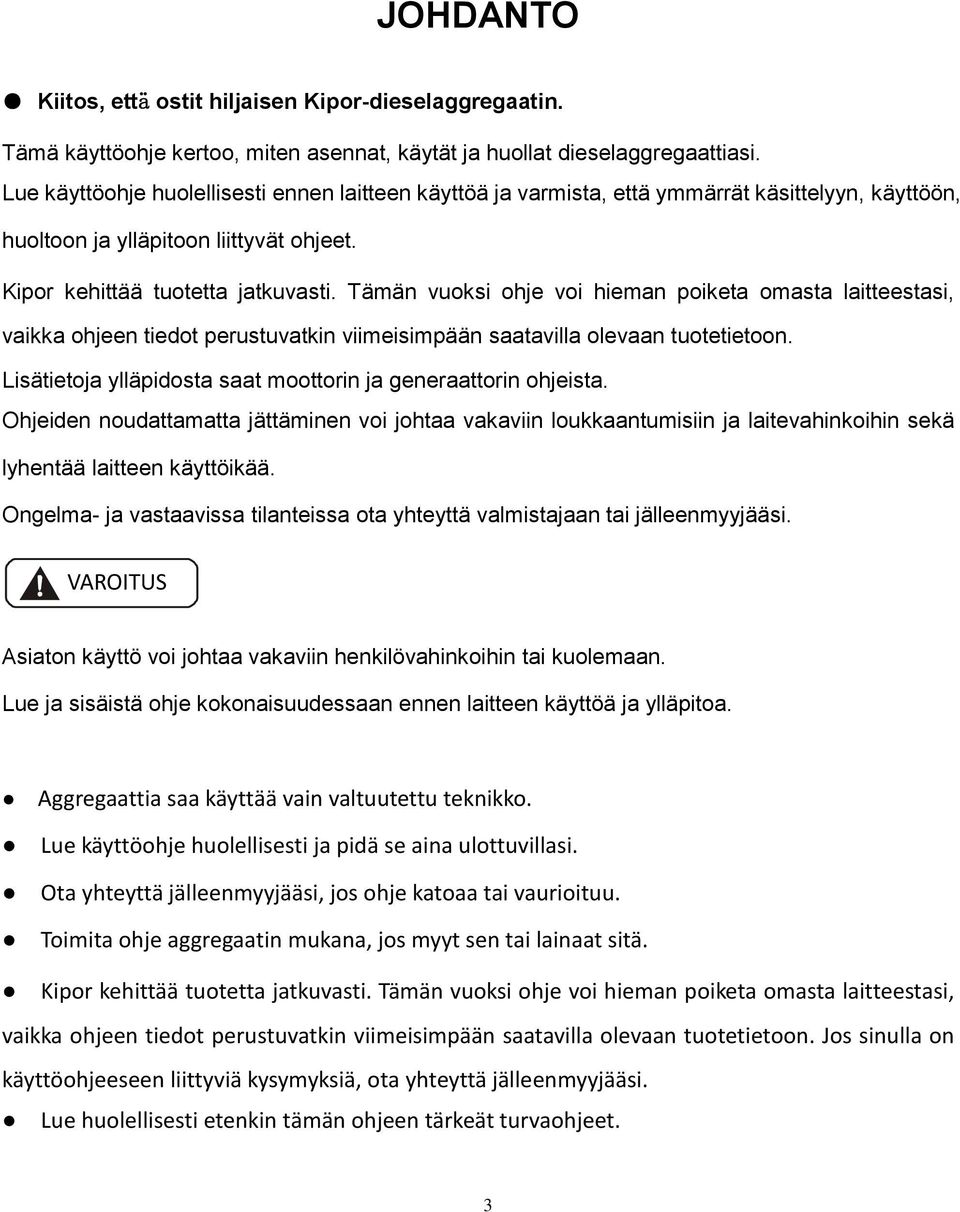

3 JOHDANTO Kiitos, että ostit hiljaisen Kipor-dieselaggregaatin. Tämä käyttöohje kertoo, miten asennat, käytät ja huollat dieselaggregaattiasi. Lue käyttöohje huolellisesti ennen laitteen käyttöä ja varmista, että ymmärrät käsittelyyn, käyttöön, huoltoon ja ylläpitoon liittyvät ohjeet. Kipor kehittää tuotetta jatkuvasti. Tämän vuoksi ohje voi hieman poiketa omasta laitteestasi, vaikka ohjeen tiedot perustuvatkin viimeisimpään saatavilla olevaan tuotetietoon. Lisätietoja ylläpidosta saat moottorin ja generaattorin ohjeista. Ohjeiden noudattamatta jättäminen voi johtaa vakaviin loukkaantumisiin ja laitevahinkoihin sekä lyhentää laitteen käyttöikää. Ongelma- ja vastaavissa tilanteissa ota yhteyttä valmistajaan tai jälleenmyyjääsi. VAROITUS Asiaton käyttö voi johtaa vakaviin henkilövahinkoihin tai kuolemaan. Lue ja sisäistä ohje kokonaisuudessaan ennen laitteen käyttöä ja ylläpitoa. Aggregaattia saa käyttää vain valtuutettu teknikko. Lue käyttöohje huolellisesti ja pidä se aina ulottuvillasi. Ota yhteyttä jälleenmyyjääsi, jos ohje katoaa tai vaurioituu. Toimita ohje aggregaatin mukana, jos myyt sen tai lainaat sitä. Kipor kehittää tuotetta jatkuvasti. Tämän vuoksi ohje voi hieman poiketa omasta laitteestasi, vaikka ohjeen tiedot perustuvatkin viimeisimpään saatavilla olevaan tuotetietoon. Jos sinulla on käyttöohjeeseen liittyviä kysymyksiä, ota yhteyttä jälleenmyyjääsi. Lue huolellisesti etenkin tämän ohjeen tärkeät turvaohjeet. 3

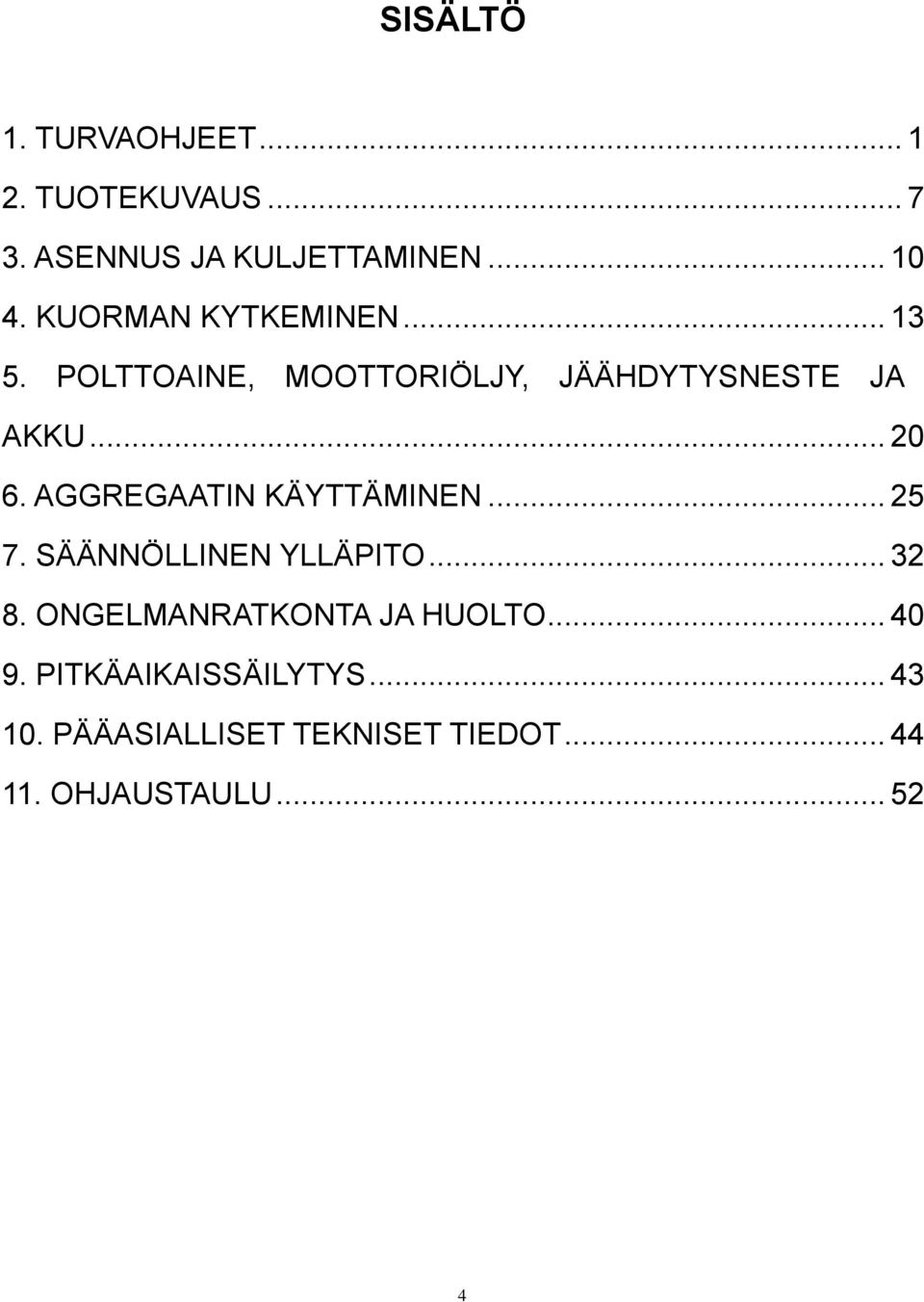

4 SISÄLTÖ 1. TURVAOHJEET TUOTEKUVAUS ASENNUS JA KULJETTAMINEN KUORMAN KYTKEMINEN POLTTOAINE, MOOTTORIÖLJY, JÄÄHDYTYSNESTE JA AKKU AGGREGAATIN KÄYTTÄMINEN SÄÄNNÖLLINEN YLLÄPITO ONGELMANRATKONTA JA HUOLTO PITKÄAIKAISSÄILYTYS PÄÄASIALLISET TEKNISET TIEDOT OHJAUSTAULU

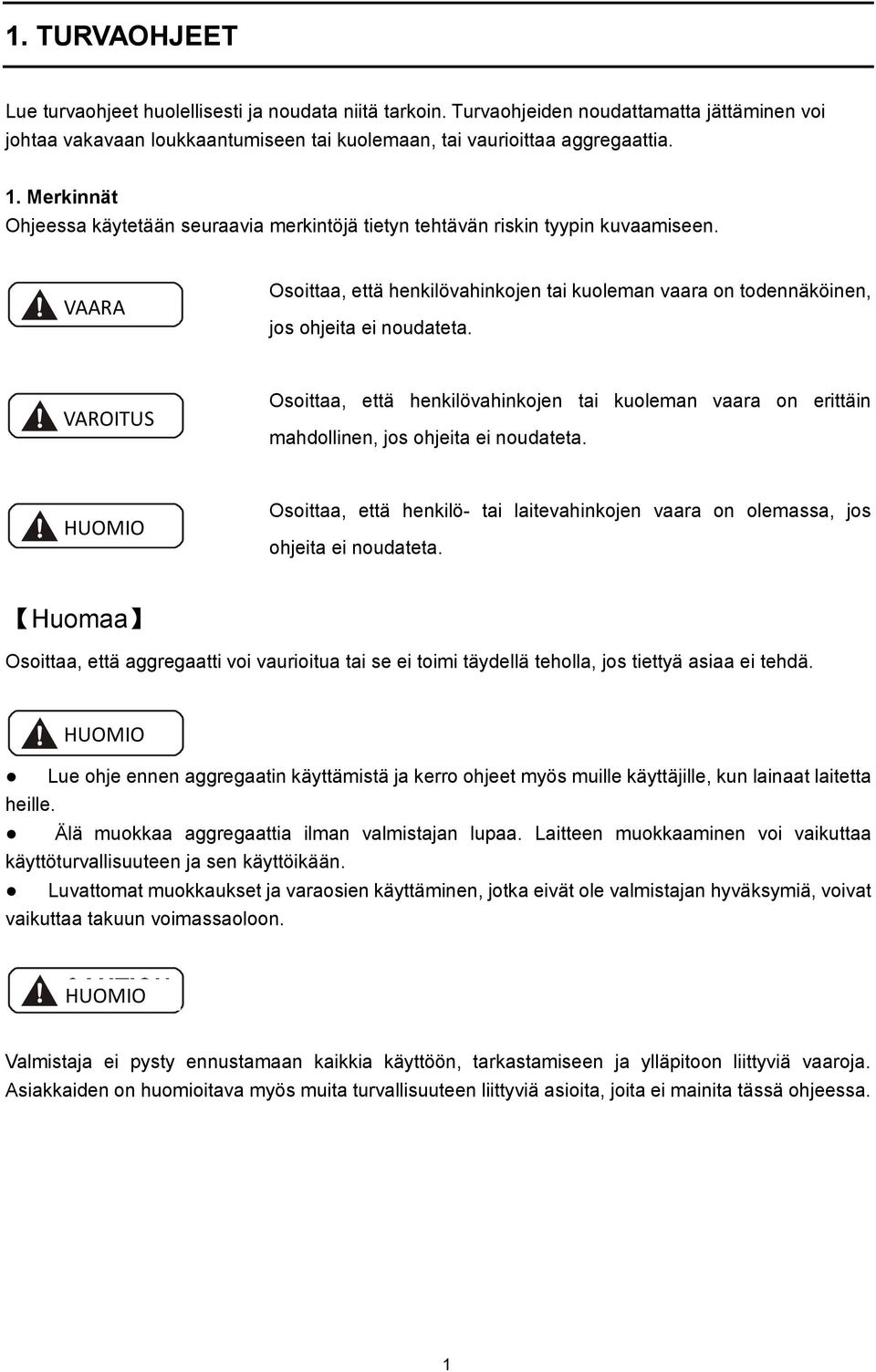

5 1. TURVAOHJEET Lue turvaohjeet huolellisesti ja noudata niitä tarkoin. Turvaohjeiden noudattamatta jättäminen voi johtaa vakavaan loukkaantumiseen tai kuolemaan, tai vaurioittaa aggregaattia. 1. Merkinnät Ohjeessa käytetään seuraavia merkintöjä tietyn tehtävän riskin tyypin kuvaamiseen. VAARA Osoittaa, että henkilövahinkojen tai kuoleman vaara on todennäköinen, jos ohjeita ei noudateta. VAROITUS Osoittaa, että henkilövahinkojen tai kuoleman vaara on erittäin mahdollinen, jos ohjeita ei noudateta. Osoittaa, että henkilö- tai laitevahinkojen vaara on olemassa, jos ohjeita ei noudateta. Huomaa Osoittaa, että aggregaatti voi vaurioitua tai se ei toimi täydellä teholla, jos tiettyä asiaa ei tehdä. Lue ohje ennen aggregaatin käyttämistä ja kerro ohjeet myös muille käyttäjille, kun lainaat laitetta heille. Älä muokkaa aggregaattia ilman valmistajan lupaa. Laitteen muokkaaminen voi vaikuttaa käyttöturvallisuuteen ja sen käyttöikään. Luvattomat muokkaukset ja varaosien käyttäminen, jotka eivät ole valmistajan hyväksymiä, voivat vaikuttaa takuun voimassaoloon. Valmistaja ei pysty ennustamaan kaikkia käyttöön, tarkastamiseen ja ylläpitoon liittyviä vaaroja. Asiakkaiden on huomioitava myös muita turvallisuuteen liittyviä asioita, joita ei mainita tässä ohjeessa. 1

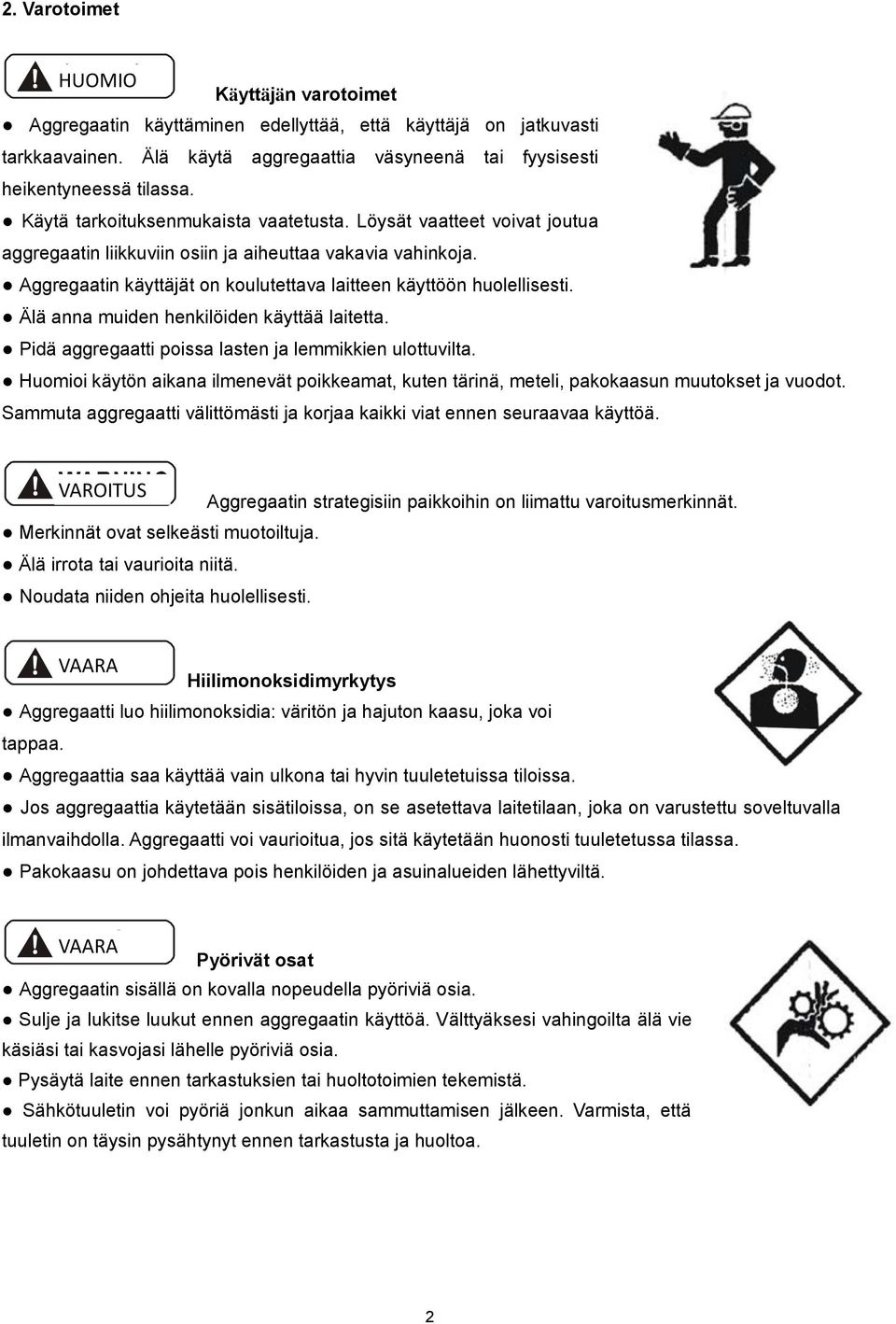

6 2. Varotoimet Käyttäjän varotoimet Aggregaatin käyttäminen edellyttää, että käyttäjä on jatkuvasti tarkkaavainen. Älä käytä aggregaattia väsyneenä tai fyysisesti heikentyneessä tilassa. Käytä tarkoituksenmukaista vaatetusta. Löysät vaatteet voivat joutua aggregaatin liikkuviin osiin ja aiheuttaa vakavia vahinkoja. Aggregaatin käyttäjät on koulutettava laitteen käyttöön huolellisesti. Älä anna muiden henkilöiden käyttää laitetta. Pidä aggregaatti poissa lasten ja lemmikkien ulottuvilta. Huomioi käytön aikana ilmenevät poikkeamat, kuten tärinä, meteli, pakokaasun muutokset ja vuodot. Sammuta aggregaatti välittömästi ja korjaa kaikki viat ennen seuraavaa käyttöä. VAROITUS Merkinnät ovat selkeästi muotoiltuja. Älä irrota tai vaurioita niitä. Noudata niiden ohjeita huolellisesti. Aggregaatin strategisiin paikkoihin on liimattu varoitusmerkinnät. VAARA Hiilimonoksidimyrkytys Aggregaatti luo hiilimonoksidia: väritön ja hajuton kaasu, joka voi tappaa. Aggregaattia saa käyttää vain ulkona tai hyvin tuuletetuissa tiloissa. Jos aggregaattia käytetään sisätiloissa, on se asetettava laitetilaan, joka on varustettu soveltuvalla ilmanvaihdolla. Aggregaatti voi vaurioitua, jos sitä käytetään huonosti tuuletetussa tilassa. Pakokaasu on johdettava pois henkilöiden ja asuinalueiden lähettyviltä. VAARA Pyörivät osat Aggregaatin sisällä on kovalla nopeudella pyöriviä osia. Sulje ja lukitse luukut ennen aggregaatin käyttöä. Välttyäksesi vahingoilta älä vie käsiäsi tai kasvojasi lähelle pyöriviä osia. Pysäytä laite ennen tarkastuksien tai huoltotoimien tekemistä. Sähkötuuletin voi pyöriä jonkun aikaa sammuttamisen jälkeen. Varmista, että tuuletin on täysin pysähtynyt ennen tarkastusta ja huoltoa. 2

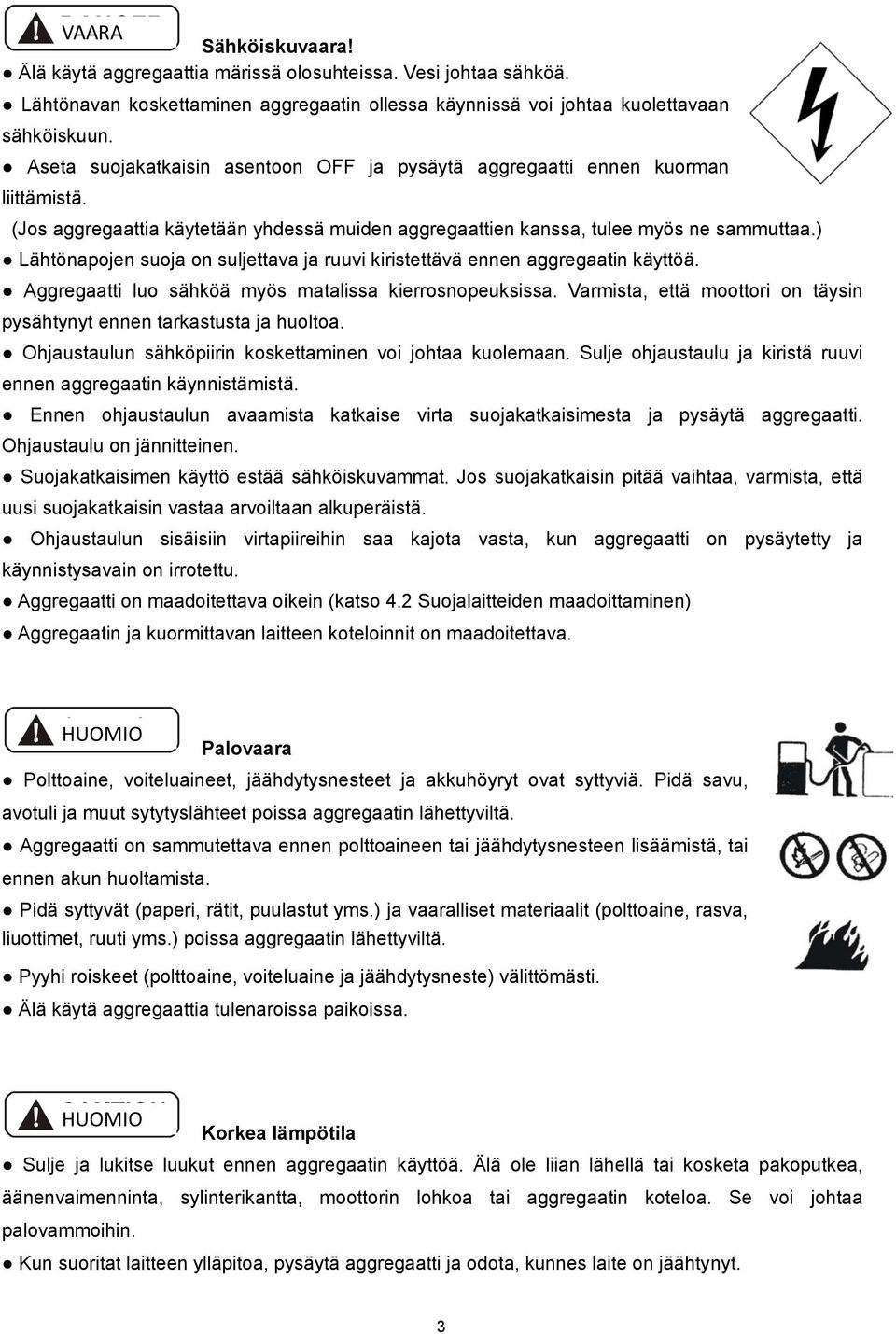

7 VAARA Sähköiskuvaara! Älä käytä aggregaattia märissä olosuhteissa. Vesi johtaa sähköä. Lähtönavan koskettaminen aggregaatin ollessa käynnissä voi johtaa kuolettavaan sähköiskuun. Aseta suojakatkaisin asentoon OFF ja pysäytä aggregaatti ennen kuorman liittämistä. (Jos aggregaattia käytetään yhdessä muiden aggregaattien kanssa, tulee myös ne sammuttaa.) Lähtönapojen suoja on suljettava ja ruuvi kiristettävä ennen aggregaatin käyttöä. Aggregaatti luo sähköä myös matalissa kierrosnopeuksissa. Varmista, että moottori on täysin pysähtynyt ennen tarkastusta ja huoltoa. Ohjaustaulun sähköpiirin koskettaminen voi johtaa kuolemaan. Sulje ohjaustaulu ja kiristä ruuvi ennen aggregaatin käynnistämistä. Ennen ohjaustaulun avaamista katkaise virta suojakatkaisimesta ja pysäytä aggregaatti. Ohjaustaulu on jännitteinen. Suojakatkaisimen käyttö estää sähköiskuvammat. Jos suojakatkaisin pitää vaihtaa, varmista, että uusi suojakatkaisin vastaa arvoiltaan alkuperäistä. Ohjaustaulun sisäisiin virtapiireihin saa kajota vasta, kun aggregaatti on pysäytetty ja käynnistysavain on irrotettu. Aggregaatti on maadoitettava oikein (katso 4.2 Suojalaitteiden maadoittaminen) Aggregaatin ja kuormittavan laitteen koteloinnit on maadoitettava. Palovaara Polttoaine, voiteluaineet, jäähdytysnesteet ja akkuhöyryt ovat syttyviä. Pidä savu, avotuli ja muut sytytyslähteet poissa aggregaatin lähettyviltä. Aggregaatti on sammutettava ennen polttoaineen tai jäähdytysnesteen lisäämistä, tai ennen akun huoltamista. Pidä syttyvät (paperi, rätit, puulastut yms.) ja vaaralliset materiaalit (polttoaine, rasva, liuottimet, ruuti yms.) poissa aggregaatin lähettyviltä. Pyyhi roiskeet (polttoaine, voiteluaine ja jäähdytysneste) välittömästi. Älä käytä aggregaattia tulenaroissa paikoissa. Korkea lämpötila Sulje ja lukitse luukut ennen aggregaatin käyttöä. Älä ole liian lähellä tai kosketa pakoputkea, äänenvaimenninta, sylinterikantta, moottorin lohkoa tai aggregaatin koteloa. Se voi johtaa palovammoihin. Kun suoritat laitteen ylläpitoa, pysäytä aggregaatti ja odota, kunnes laite on jäähtynyt. 3

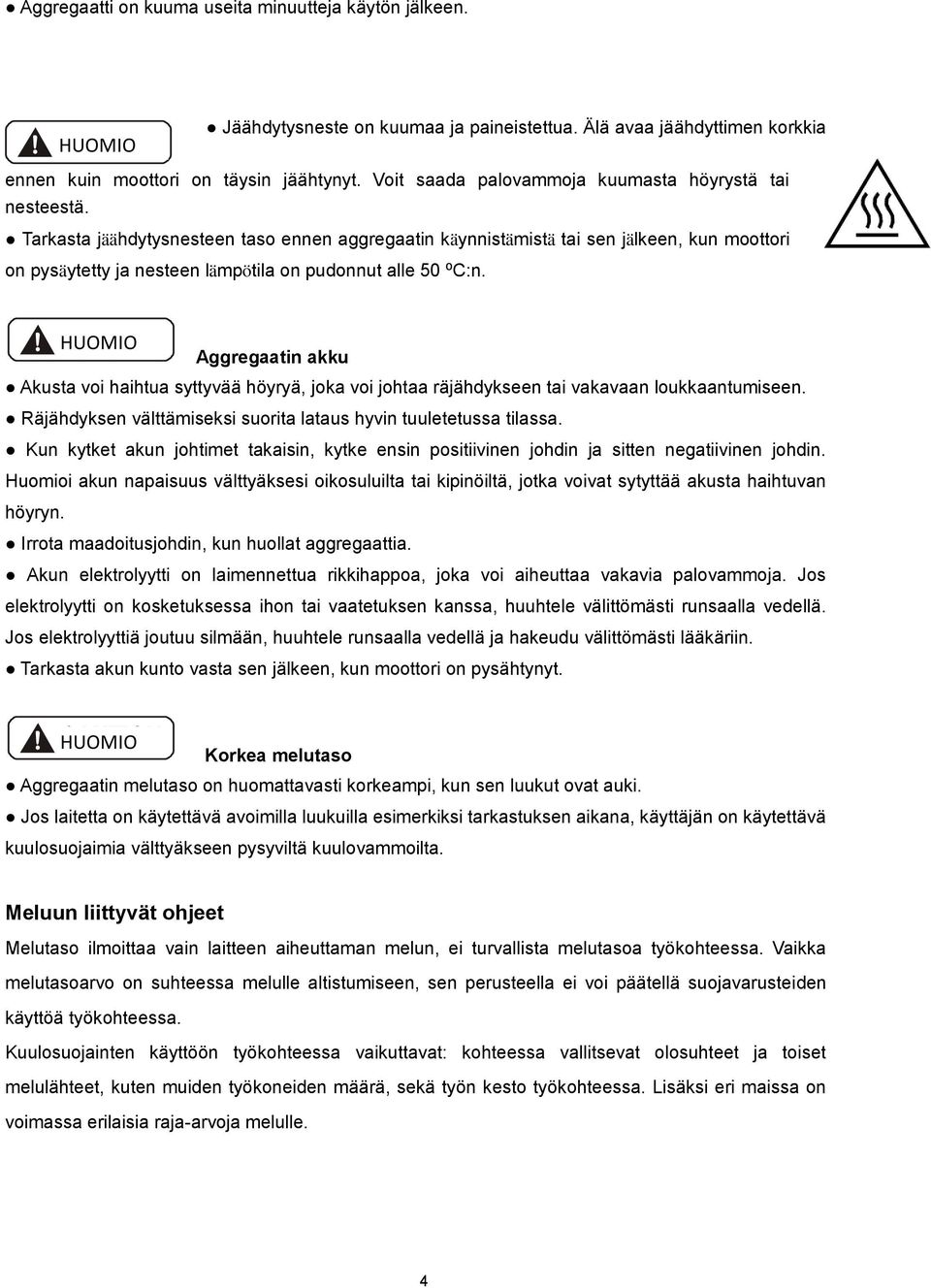

8 Aggregaatti on kuuma useita minuutteja käytön jälkeen. Jäähdytysneste on kuumaa ja paineistettua. Älä avaa jäähdyttimen korkkia ennen kuin moottori on täysin jäähtynyt. Voit saada palovammoja kuumasta höyrystä tai nesteestä. Tarkasta jäähdytysnesteen taso ennen aggregaatin käynnistämistä tai sen jälkeen, kun moottori on pysäytetty ja nesteen lämpötila on pudonnut alle 50 ⁰C:n. Aggregaatin akku Akusta voi haihtua syttyvää höyryä, joka voi johtaa räjähdykseen tai vakavaan loukkaantumiseen. Räjähdyksen välttämiseksi suorita lataus hyvin tuuletetussa tilassa. Kun kytket akun johtimet takaisin, kytke ensin positiivinen johdin ja sitten negatiivinen johdin. Huomioi akun napaisuus välttyäksesi oikosuluilta tai kipinöiltä, jotka voivat sytyttää akusta haihtuvan höyryn. Irrota maadoitusjohdin, kun huollat aggregaattia. Akun elektrolyytti on laimennettua rikkihappoa, joka voi aiheuttaa vakavia palovammoja. Jos elektrolyytti on kosketuksessa ihon tai vaatetuksen kanssa, huuhtele välittömästi runsaalla vedellä. Jos elektrolyyttiä joutuu silmään, huuhtele runsaalla vedellä ja hakeudu välittömästi lääkäriin. Tarkasta akun kunto vasta sen jälkeen, kun moottori on pysähtynyt. Korkea melutaso Aggregaatin melutaso on huomattavasti korkeampi, kun sen luukut ovat auki. Jos laitetta on käytettävä avoimilla luukuilla esimerkiksi tarkastuksen aikana, käyttäjän on käytettävä kuulosuojaimia välttyäkseen pysyviltä kuulovammoilta. Meluun liittyvät ohjeet Melutaso ilmoittaa vain laitteen aiheuttaman melun, ei turvallista melutasoa työkohteessa. Vaikka melutasoarvo on suhteessa melulle altistumiseen, sen perusteella ei voi päätellä suojavarusteiden käyttöä työkohteessa. Kuulosuojainten käyttöön työkohteessa vaikuttavat: kohteessa vallitsevat olosuhteet ja toiset melulähteet, kuten muiden työkoneiden määrä, sekä työn kesto työkohteessa. Lisäksi eri maissa on voimassa erilaisia raja-arvoja melulle. 4

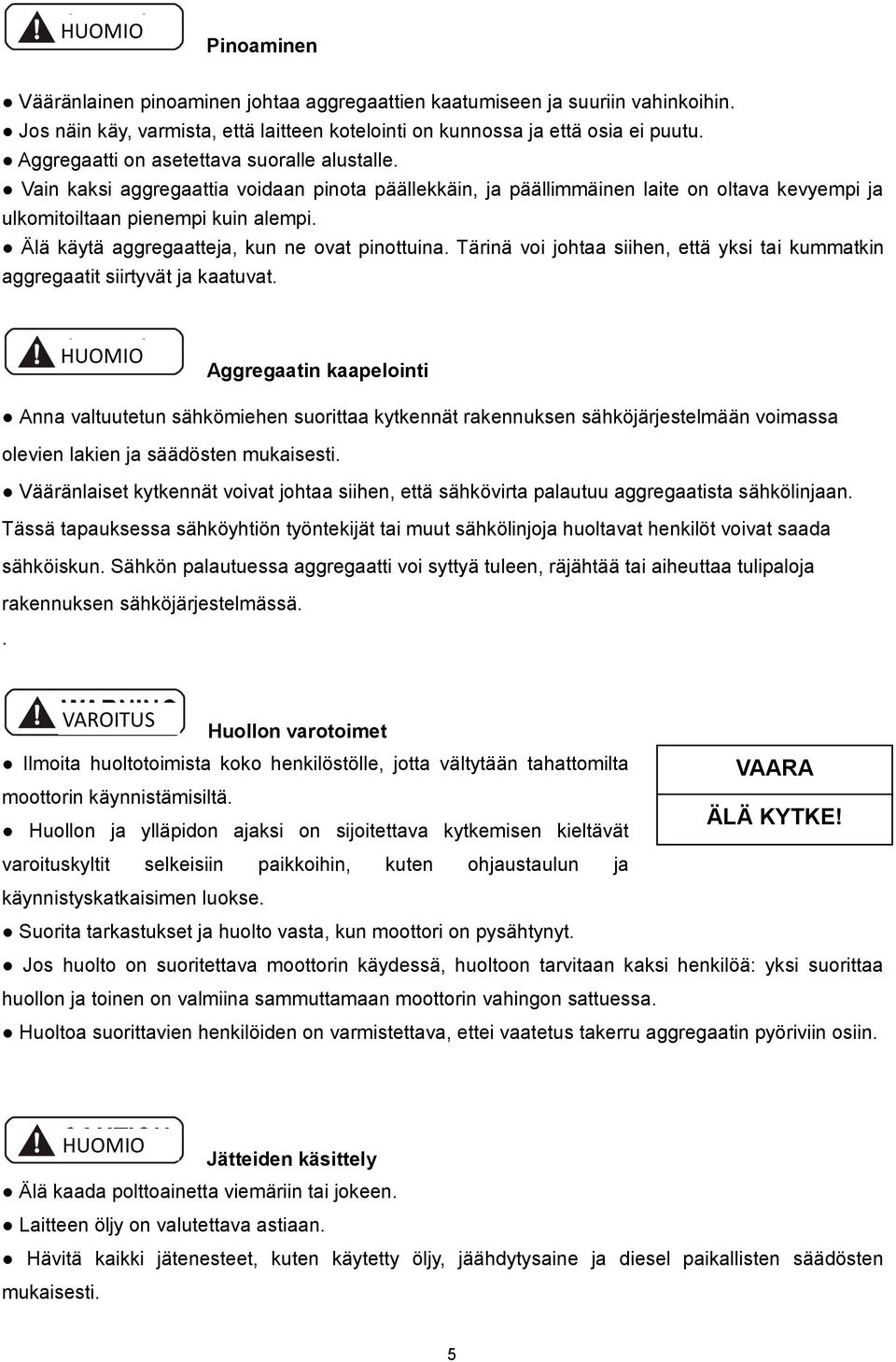

9 Pinoaminen Vääränlainen pinoaminen johtaa aggregaattien kaatumiseen ja suuriin vahinkoihin. Jos näin käy, varmista, että laitteen kotelointi on kunnossa ja että osia ei puutu. Aggregaatti on asetettava suoralle alustalle. Vain kaksi aggregaattia voidaan pinota päällekkäin, ja päällimmäinen laite on oltava kevyempi ja ulkomitoiltaan pienempi kuin alempi. Älä käytä aggregaatteja, kun ne ovat pinottuina. Tärinä voi johtaa siihen, että yksi tai kummatkin aggregaatit siirtyvät ja kaatuvat. Aggregaatin kaapelointi Anna valtuutetun sähkömiehen suorittaa kytkennät rakennuksen sähköjärjestelmään voimassa olevien lakien ja säädösten mukaisesti. Vääränlaiset kytkennät voivat johtaa siihen, että sähkövirta palautuu aggregaatista sähkölinjaan. Tässä tapauksessa sähköyhtiön työntekijät tai muut sähkölinjoja huoltavat henkilöt voivat saada sähköiskun. Sähkön palautuessa aggregaatti voi syttyä tuleen, räjähtää tai aiheuttaa tulipaloja rakennuksen sähköjärjestelmässä.. VAROITUS Huollon varotoimet Ilmoita huoltotoimista koko henkilöstölle, jotta vältytään tahattomilta VAARA moottorin käynnistämisiltä. ÄLÄ KYTKE! Huollon ja ylläpidon ajaksi on sijoitettava kytkemisen kieltävät varoituskyltit selkeisiin paikkoihin, kuten ohjaustaulun ja käynnistyskatkaisimen luokse. Suorita tarkastukset ja huolto vasta, kun moottori on pysähtynyt. Jos huolto on suoritettava moottorin käydessä, huoltoon tarvitaan kaksi henkilöä: yksi suorittaa huollon ja toinen on valmiina sammuttamaan moottorin vahingon sattuessa. Huoltoa suorittavien henkilöiden on varmistettava, ettei vaatetus takerru aggregaatin pyöriviin osiin. Jätteiden käsittely Älä kaada polttoainetta viemäriin tai jokeen. Laitteen öljy on valutettava astiaan. Hävitä kaikki jätenesteet, kuten käytetty öljy, jäähdytysaine ja diesel paikallisten säädösten mukaisesti. 5

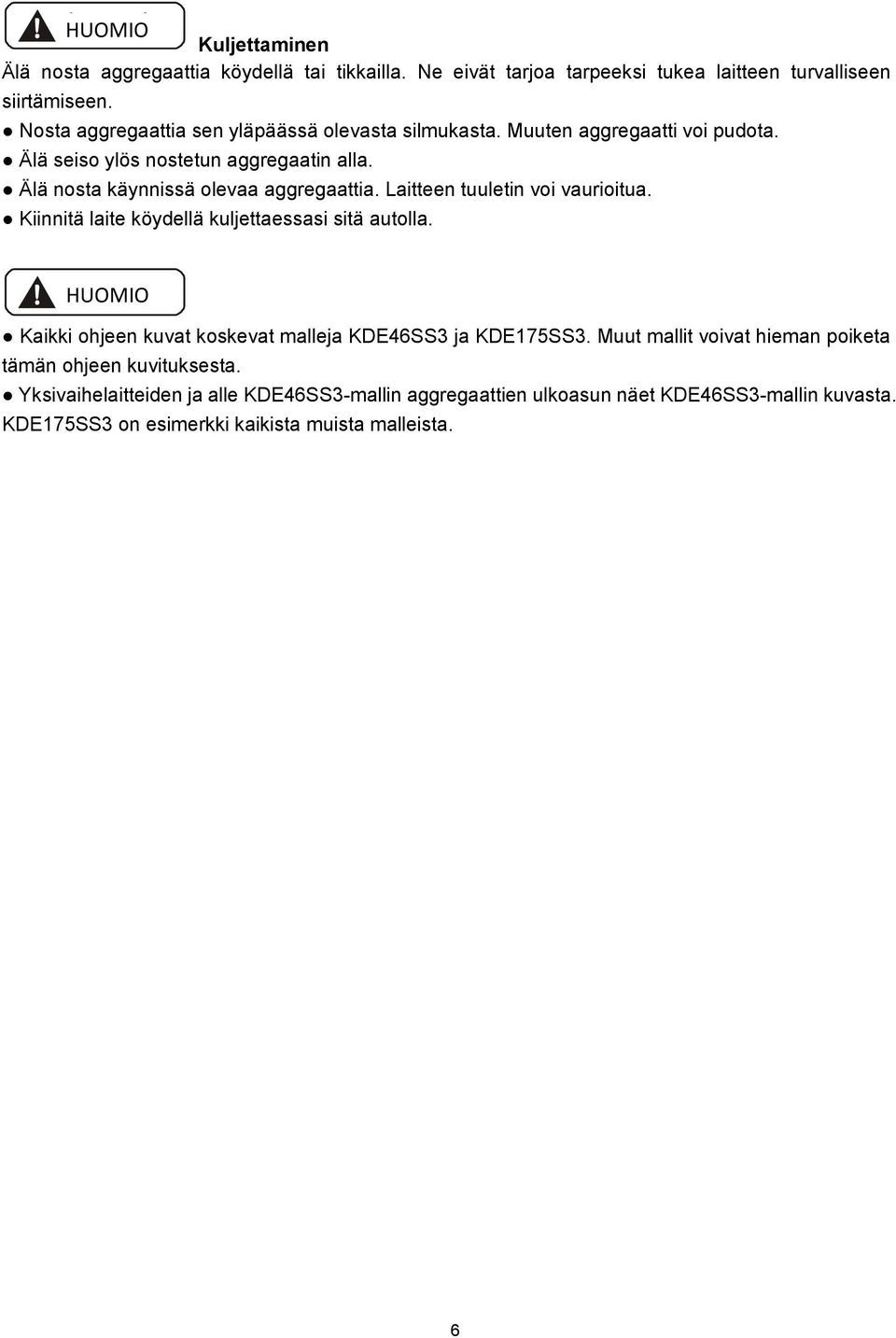

10 Kuljettaminen Älä nosta aggregaattia köydellä tai tikkailla. Ne eivät tarjoa tarpeeksi tukea laitteen turvalliseen siirtämiseen. Nosta aggregaattia sen yläpäässä olevasta silmukasta. Muuten aggregaatti voi pudota. Älä seiso ylös nostetun aggregaatin alla. Älä nosta käynnissä olevaa aggregaattia. Laitteen tuuletin voi vaurioitua. Kiinnitä laite köydellä kuljettaessasi sitä autolla. Kaikki ohjeen kuvat koskevat malleja KDE46SS3 ja KDE175SS3. Muut mallit voivat hieman poiketa tämän ohjeen kuvituksesta. Yksivaihelaitteiden ja alle KDE46SS3-mallin aggregaattien ulkoasun näet KDE46SS3-mallin kuvasta. KDE175SS3 on esimerkki kaikista muista malleista. 6

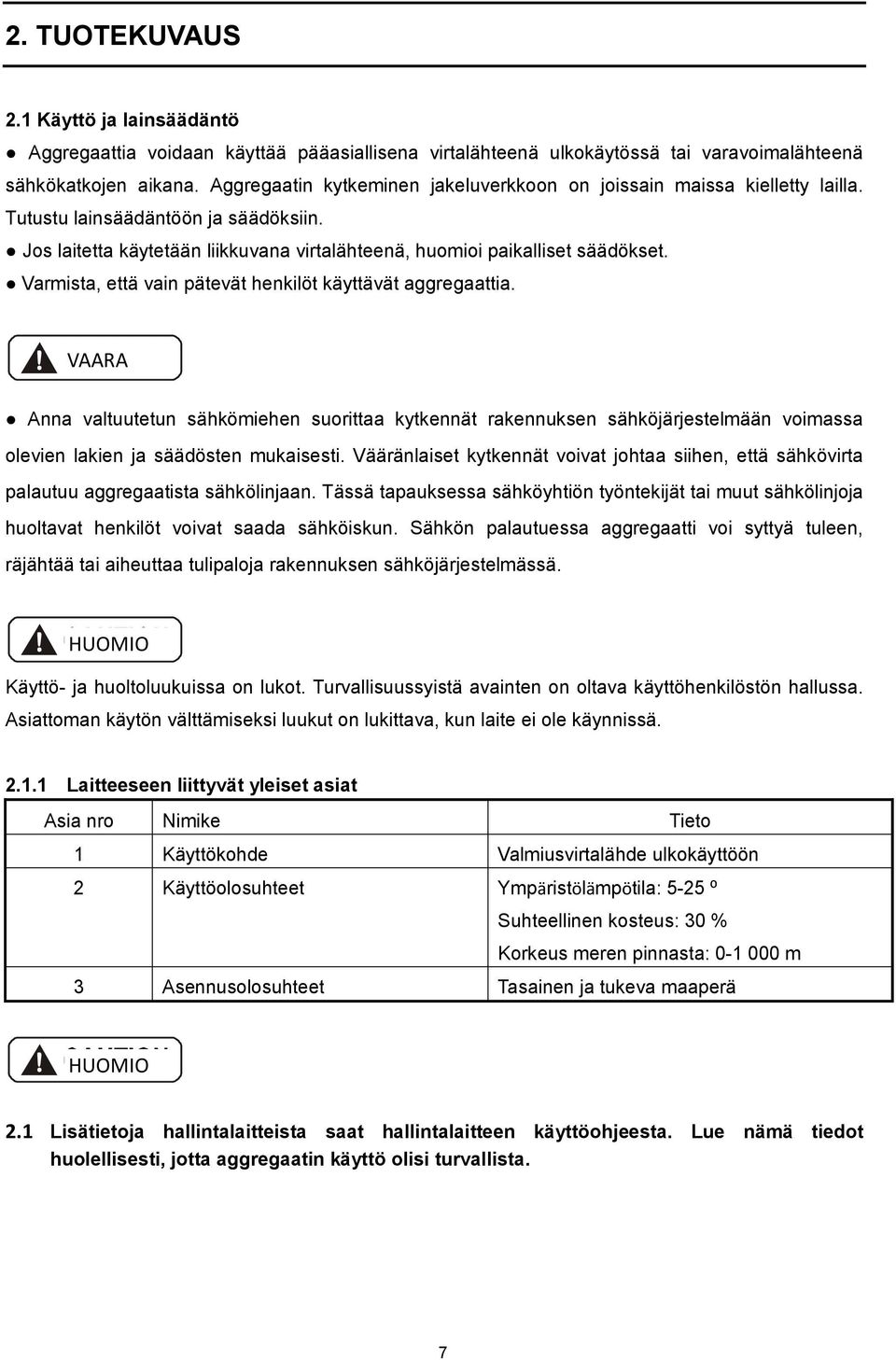

11 2. TUOTEKUVAUS 2.1 Käyttö ja lainsäädäntö Aggregaattia voidaan käyttää pääasiallisena virtalähteenä ulkokäytössä tai varavoimalähteenä sähkökatkojen aikana. Aggregaatin kytkeminen jakeluverkkoon on joissain maissa kielletty lailla. Tutustu lainsäädäntöön ja säädöksiin. Jos laitetta käytetään liikkuvana virtalähteenä, huomioi paikalliset säädökset. Varmista, että vain pätevät henkilöt käyttävät aggregaattia. VAARA Anna valtuutetun sähkömiehen suorittaa kytkennät rakennuksen sähköjärjestelmään voimassa olevien lakien ja säädösten mukaisesti. Vääränlaiset kytkennät voivat johtaa siihen, että sähkövirta palautuu aggregaatista sähkölinjaan. Tässä tapauksessa sähköyhtiön työntekijät tai muut sähkölinjoja huoltavat henkilöt voivat saada sähköiskun. Sähkön palautuessa aggregaatti voi syttyä tuleen, räjähtää tai aiheuttaa tulipaloja rakennuksen sähköjärjestelmässä. Käyttö- ja huoltoluukuissa on lukot. Turvallisuussyistä avainten on oltava käyttöhenkilöstön hallussa. Asiattoman käytön välttämiseksi luukut on lukittava, kun laite ei ole käynnissä Laitteeseen liittyvät yleiset asiat Asia nro Nimike Tieto 1 Käyttökohde Valmiusvirtalähde ulkokäyttöön 2 Käyttöolosuhteet Ympäristölämpötila: 5-25 ⁰ Suhteellinen kosteus: 30 % Korkeus meren pinnasta: m 3 Asennusolosuhteet Tasainen ja tukeva maaperä 2.1 Lisätietoja hallintalaitteista saat hallintalaitteen käyttöohjeesta. Lue nämä tiedot huolellisesti, jotta aggregaatin käyttö olisi turvallista. 7

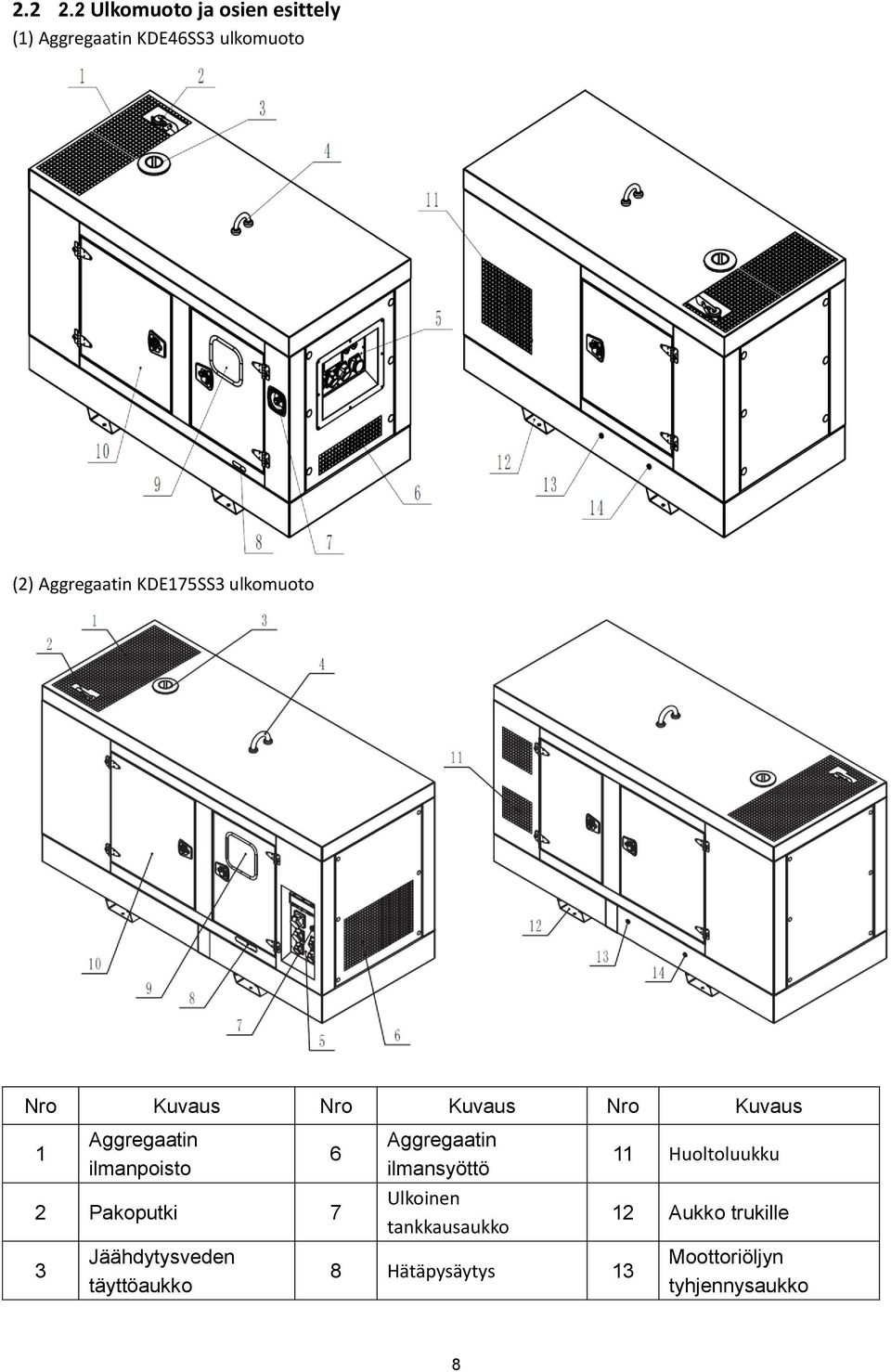

12 Ulkomuoto ja osien esittely (1) Aggregaatin KDE46SS3 ulkomuoto (2) Aggregaatin KDE175SS3 ulkomuoto Nro Kuvaus Nro Kuvaus Nro Kuvaus 1 Aggregaatin ilmanpoisto 2 Pakoputki 7 3 Jäähdytysveden täyttöaukko 6 Aggregaatin ilmansyöttö Ulkoinen tankkausaukko 8 Hätäpysäytys Huoltoluukku 12 Aukko trukille Moottoriöljyn tyhjennysaukko 8

13 4 Nostosilmukka 9 Ohjaustaulun ikkuna 14 5 Lähtöliitinrasia 10 Ulkoisten kaapeleiden kytkentäpiste Jäähdytysveden tyhjennysaukko 9

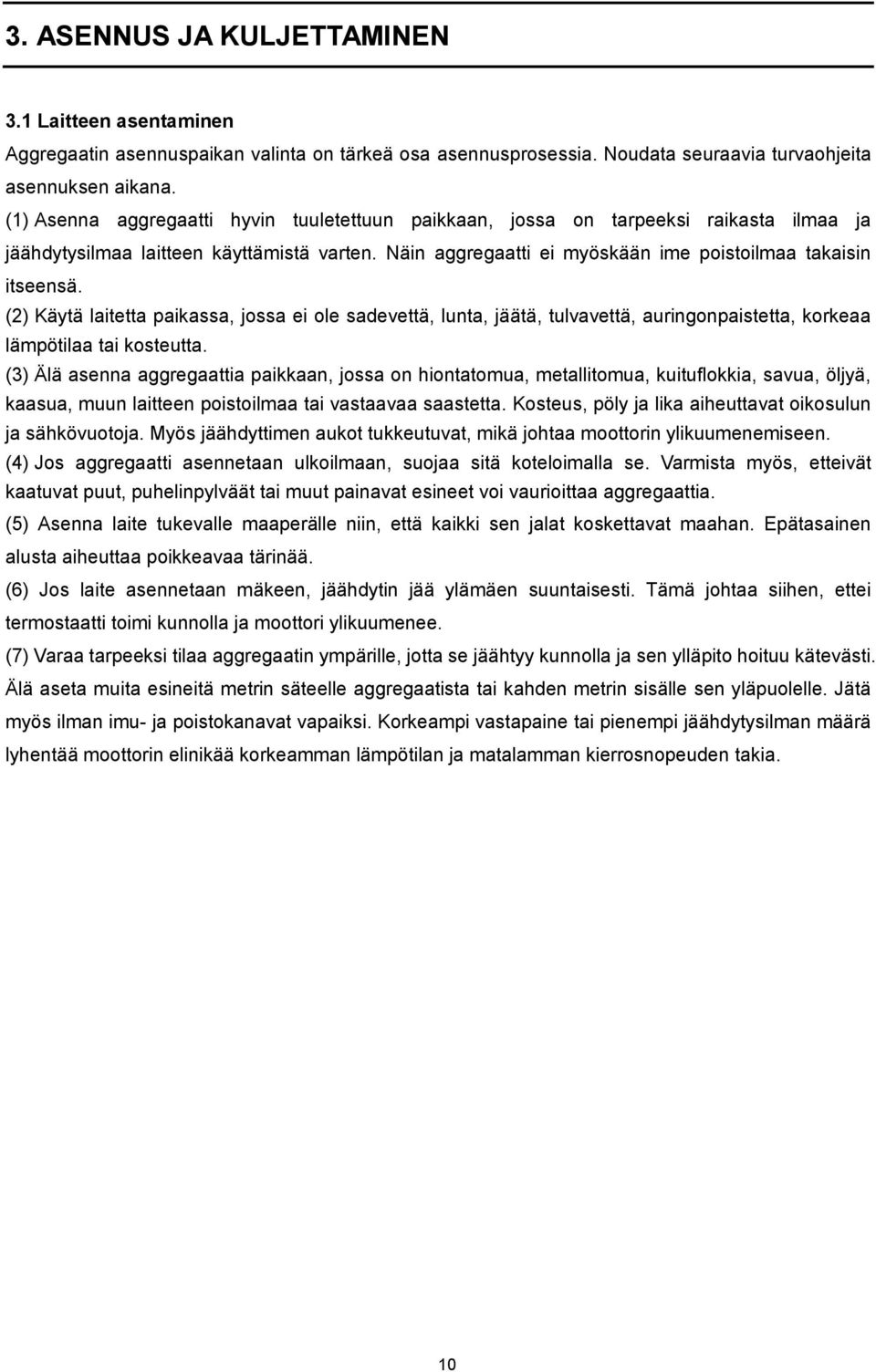

14 3. ASENNUS JA KULJETTAMINEN 3.1 Laitteen asentaminen Aggregaatin asennuspaikan valinta on tärkeä osa asennusprosessia. Noudata seuraavia turvaohjeita asennuksen aikana. (1) Asenna aggregaatti hyvin tuuletettuun paikkaan, jossa on tarpeeksi raikasta ilmaa ja jäähdytysilmaa laitteen käyttämistä varten. Näin aggregaatti ei myöskään ime poistoilmaa takaisin itseensä. (2) Käytä laitetta paikassa, jossa ei ole sadevettä, lunta, jäätä, tulvavettä, auringonpaistetta, korkeaa lämpötilaa tai kosteutta. (3) Älä asenna aggregaattia paikkaan, jossa on hiontatomua, metallitomua, kuituflokkia, savua, öljyä, kaasua, muun laitteen poistoilmaa tai vastaavaa saastetta. Kosteus, pöly ja lika aiheuttavat oikosulun ja sähkövuotoja. Myös jäähdyttimen aukot tukkeutuvat, mikä johtaa moottorin ylikuumenemiseen. (4) Jos aggregaatti asennetaan ulkoilmaan, suojaa sitä koteloimalla se. Varmista myös, etteivät kaatuvat puut, puhelinpylväät tai muut painavat esineet voi vaurioittaa aggregaattia. (5) Asenna laite tukevalle maaperälle niin, että kaikki sen jalat koskettavat maahan. Epätasainen alusta aiheuttaa poikkeavaa tärinää. (6) Jos laite asennetaan mäkeen, jäähdytin jää ylämäen suuntaisesti. Tämä johtaa siihen, ettei termostaatti toimi kunnolla ja moottori ylikuumenee. (7) Varaa tarpeeksi tilaa aggregaatin ympärille, jotta se jäähtyy kunnolla ja sen ylläpito hoituu kätevästi. Älä aseta muita esineitä metrin säteelle aggregaatista tai kahden metrin sisälle sen yläpuolelle. Jätä myös ilman imu- ja poistokanavat vapaiksi. Korkeampi vastapaine tai pienempi jäähdytysilman määrä lyhentää moottorin elinikää korkeamman lämpötilan ja matalamman kierrosnopeuden takia. 10

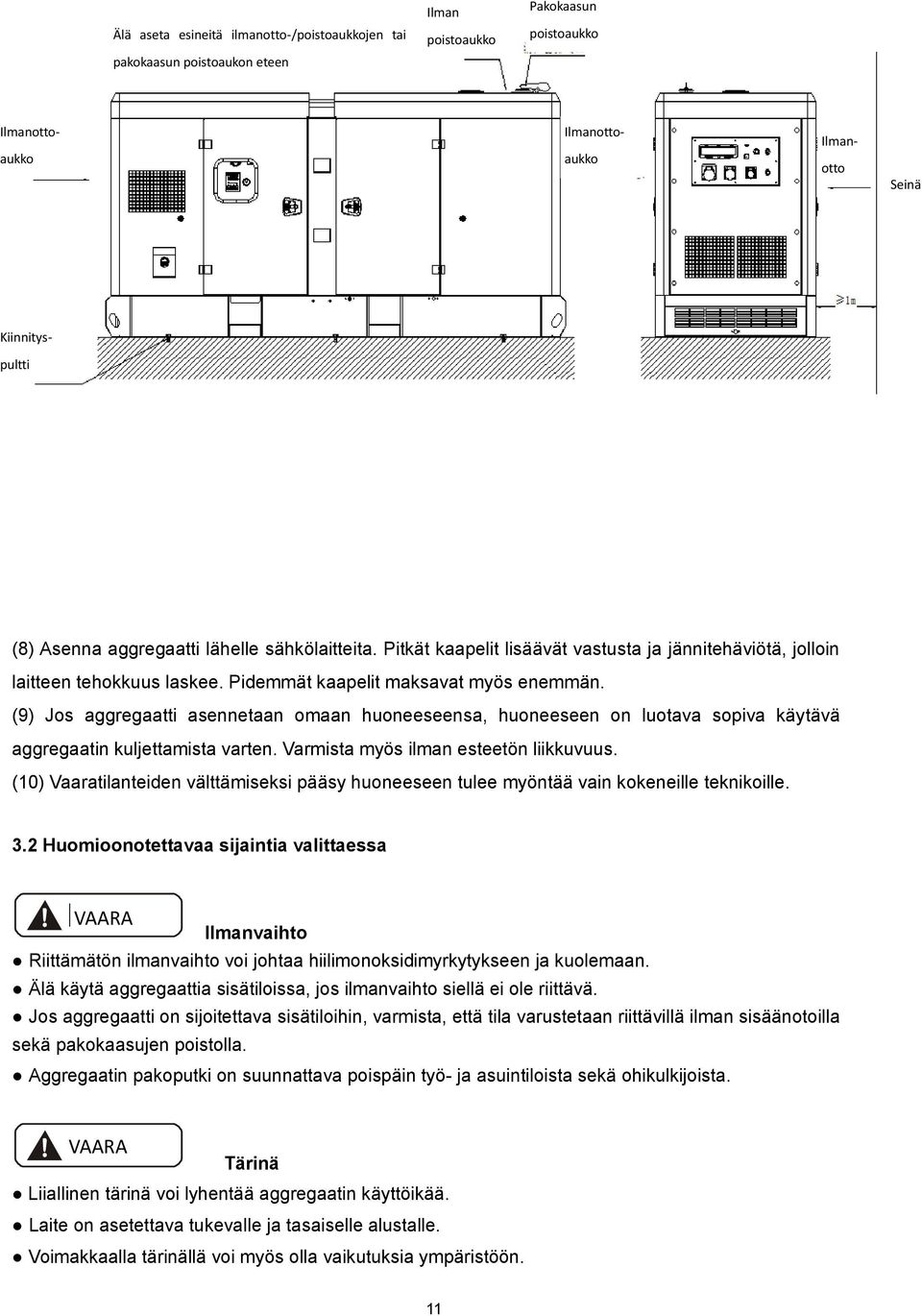

15 Älä aseta esineitä ilmanotto-/poistoaukkojen tai pakokaasun poistoaukon eteen Ilman poistoaukko Pakokaasun poistoaukko Ilmanotto- aukko Ilmanotto- aukko Ilman- otto Seinä Kiinnitys- pultti (8) Asenna aggregaatti lähelle sähkölaitteita. Pitkät kaapelit lisäävät vastusta ja jännitehäviötä, jolloin laitteen tehokkuus laskee. Pidemmät kaapelit maksavat myös enemmän. (9) Jos aggregaatti asennetaan omaan huoneeseensa, huoneeseen on luotava sopiva käytävä aggregaatin kuljettamista varten. Varmista myös ilman esteetön liikkuvuus. (10) Vaaratilanteiden välttämiseksi pääsy huoneeseen tulee myöntää vain kokeneille teknikoille. 3.2 Huomioonotettavaa sijaintia valittaessa VAARA Ilmanvaihto Riittämätön ilmanvaihto voi johtaa hiilimonoksidimyrkytykseen ja kuolemaan. Älä käytä aggregaattia sisätiloissa, jos ilmanvaihto siellä ei ole riittävä. Jos aggregaatti on sijoitettava sisätiloihin, varmista, että tila varustetaan riittävillä ilman sisäänotoilla sekä pakokaasujen poistolla. Aggregaatin pakoputki on suunnattava poispäin työ- ja asuintiloista sekä ohikulkijoista. VAARA Tärinä Liiallinen tärinä voi lyhentää aggregaatin käyttöikää. Laite on asetettava tukevalle ja tasaiselle alustalle. Voimakkaalla tärinällä voi myös olla vaikutuksia ympäristöön. 11

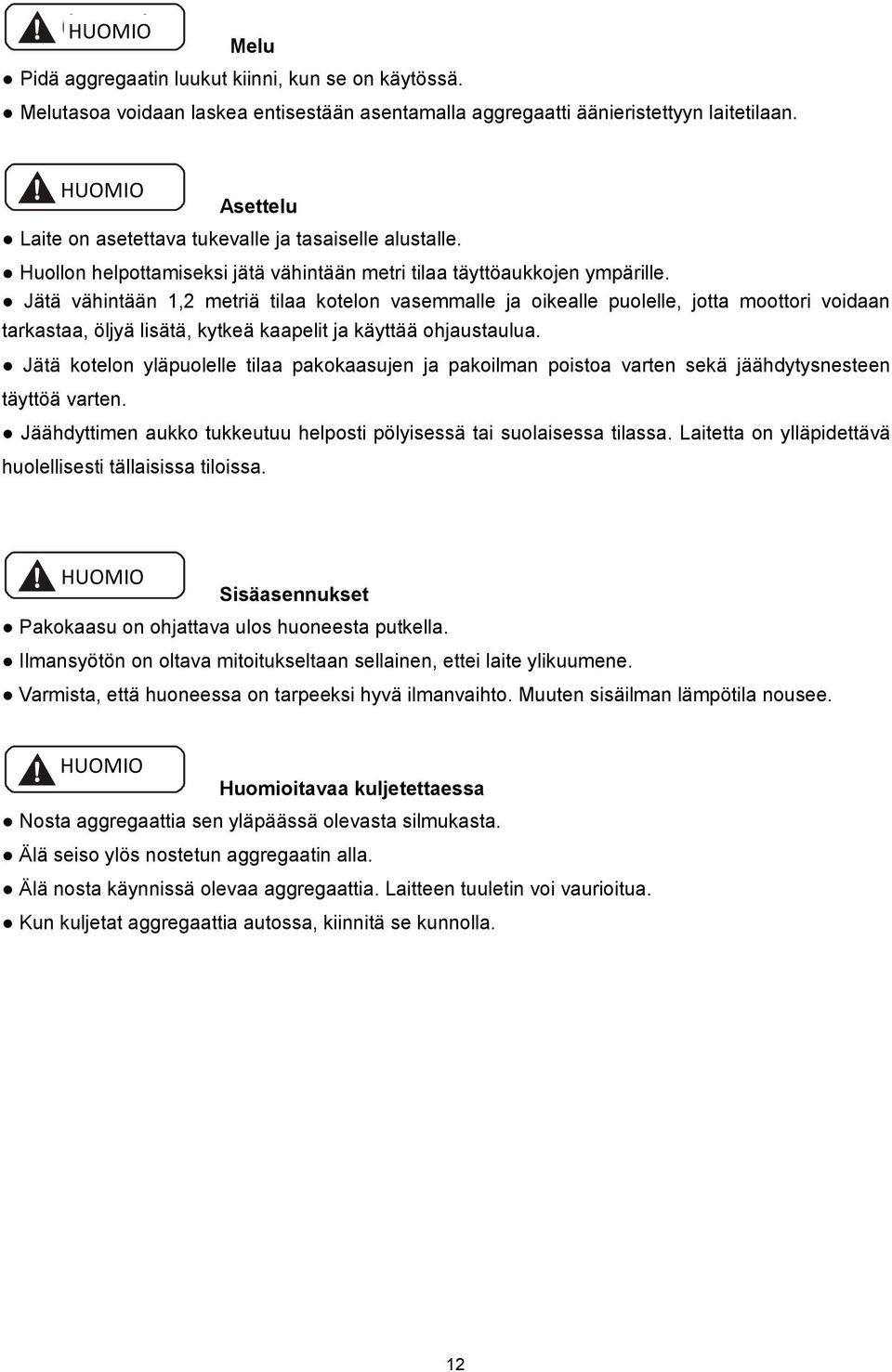

16 Melu Pidä aggregaatin luukut kiinni, kun se on käytössä. Melutasoa voidaan laskea entisestään asentamalla aggregaatti äänieristettyyn laitetilaan. Asettelu Laite on asetettava tukevalle ja tasaiselle alustalle. Huollon helpottamiseksi jätä vähintään metri tilaa täyttöaukkojen ympärille. Jätä vähintään 1,2 metriä tilaa kotelon vasemmalle ja oikealle puolelle, jotta moottori voidaan tarkastaa, öljyä lisätä, kytkeä kaapelit ja käyttää ohjaustaulua. Jätä kotelon yläpuolelle tilaa pakokaasujen ja pakoilman poistoa varten sekä jäähdytysnesteen täyttöä varten. Jäähdyttimen aukko tukkeutuu helposti pölyisessä tai suolaisessa tilassa. Laitetta on ylläpidettävä huolellisesti tällaisissa tiloissa. Sisäasennukset Pakokaasu on ohjattava ulos huoneesta putkella. Ilmansyötön on oltava mitoitukseltaan sellainen, ettei laite ylikuumene. Varmista, että huoneessa on tarpeeksi hyvä ilmanvaihto. Muuten sisäilman lämpötila nousee. Huomioitavaa kuljetettaessa Nosta aggregaattia sen yläpäässä olevasta silmukasta. Älä seiso ylös nostetun aggregaatin alla. Älä nosta käynnissä olevaa aggregaattia. Laitteen tuuletin voi vaurioitua. Kun kuljetat aggregaattia autossa, kiinnitä se kunnolla. 12

17 4. KUORMAN KYTKEMINEN 4.1 Kuorman syöttöteho HUOMAA Sähkölaitteet, etenkin moottorilla varustetut, voivat kuluttaa paljon virtaa käynnistyessään. Jos kuormittavan laitteen käynnistysvirta on suurempi kuin aggregaatin lähtövirta, laite ei käynnisty. Huomioi seuraavat seikat kytkiessäsi kuormaa aggregaattiin: Aggregaatin käynnistysvirta vaihtelee kuormitustyypin, käyttötarkoituksen, käynnistymistavan, aggregaattien määrän, aggregaatin tehon ja automaattisen jännitesäätimen tyypin mukaan Kun käynnistysmoottori pyörittää kuormaa, moottorin käynnistysvirta on 5-8 kertaa suurempi kuin käyttövirta, mikä voi johtaa aggregaatin hetkelliseen ylikuormittumiseen ja kuorman käynnistymättömyyteen. Ota yhteyttä valmistajaan saadaksesi lisätietoja aggregaatin virtamäärästä. Seuraavassa yksinkertaisia menetelmiä, joita voit käyttää virran laskemiseen. (1) Asynkronisen oikosulkumoottorin syöttöteho (kva) Syöttöteho (kva) = moottorin nimellisteho (KW) Moottorin hyötysuhde * moottorin tehokerroin Moottorin tehokerroin: 0,8 Moottorin hyötysuhde: 0,8 Laitteen teho (kva) = 1,56 moottorin nimellisteho (kw) (2) Asynkronisen oikosulkumoottorin käynnistäminen välittömästi (katkaisin) Aggregaatin teho = 2 moottorin syöttöteho (3) Oikosulkumoottorin käynnistäminen kontaktorilla Aggregaatin teho = 3 moottorin syöttöteho (4) Oikosulkumoottorin käynnistäminen tähtikolmiokäynnistimellä Aggregaatin teho = 1,2-1,5 moottorin syöttöteho Kun käytät useita AC-hitsauslaitetta samanaikaisesti, kuorma on tasoitettava. Liitäntä tehdään tasaisesti jokaiseen vaiheeseen alla olevan kuvan mukaisesti. 1 hitsauslaite 2 hitsauslaitetta 3 hitsauslaitetta HUOMAA Jokaisen hitsauslaitteen syöttöteho on säädettävä alle 1/3 aggregaatin lähtötehosta. Jos aggregaattia ylikuormitetaan, generaattorin käämit voivat palaa. 13

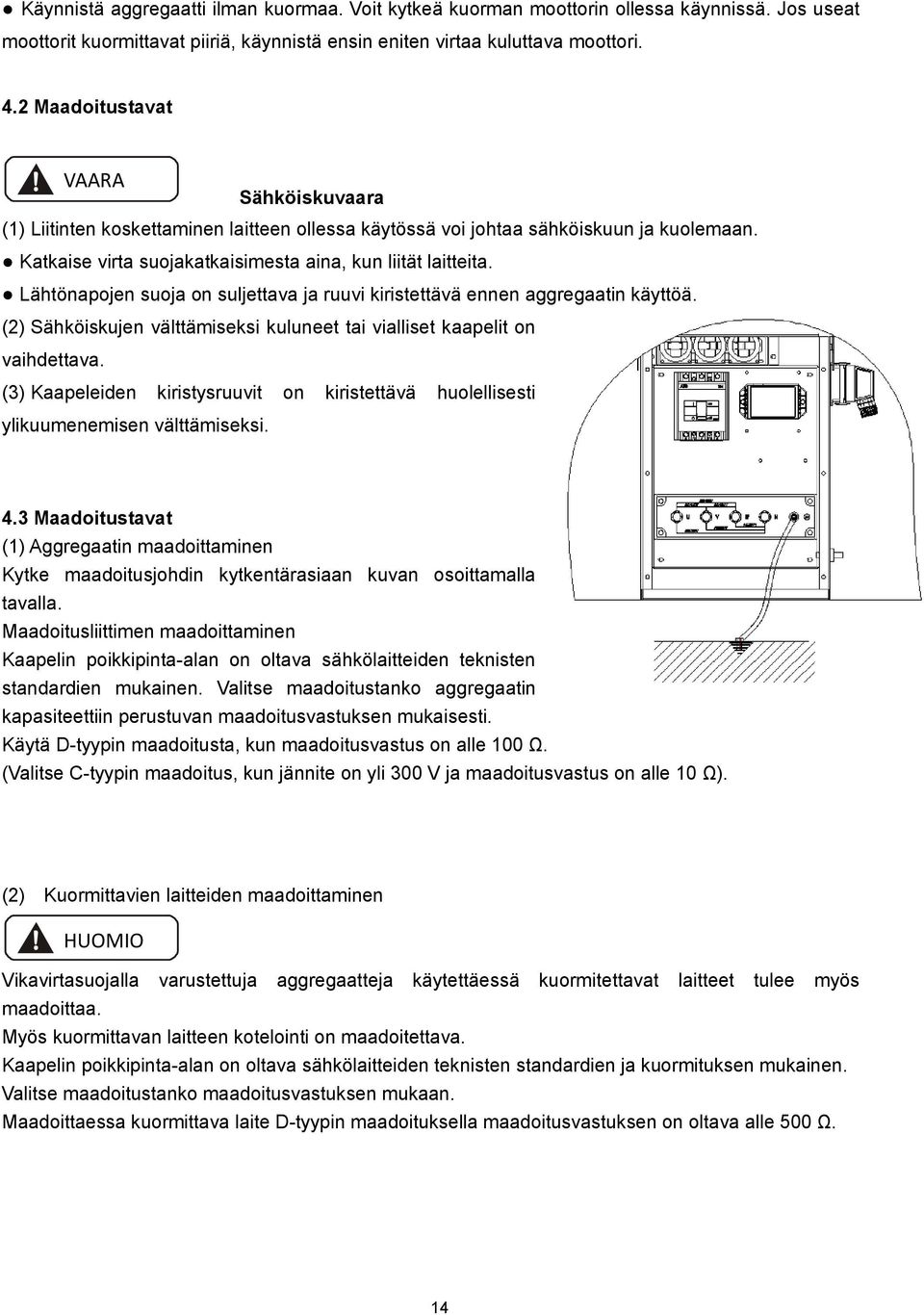

18 Käynnistä aggregaatti ilman kuormaa. Voit kytkeä kuorman moottorin ollessa käynnissä. Jos useat moottorit kuormittavat piiriä, käynnistä ensin eniten virtaa kuluttava moottori. 4.2 Maadoitustavat VAARA Sähköiskuvaara (1) Liitinten koskettaminen laitteen ollessa käytössä voi johtaa sähköiskuun ja kuolemaan. Katkaise virta suojakatkaisimesta aina, kun liität laitteita. Lähtönapojen suoja on suljettava ja ruuvi kiristettävä ennen aggregaatin käyttöä. (2) Sähköiskujen välttämiseksi kuluneet tai vialliset kaapelit on vaihdettava. (3) Kaapeleiden kiristysruuvit on kiristettävä huolellisesti ylikuumenemisen välttämiseksi. 4.3 Maadoitustavat (1) Aggregaatin maadoittaminen Kytke maadoitusjohdin kytkentärasiaan kuvan osoittamalla tavalla. Maadoitusliittimen maadoittaminen Kaapelin poikkipinta-alan on oltava sähkölaitteiden teknisten standardien mukainen. Valitse maadoitustanko aggregaatin kapasiteettiin perustuvan maadoitusvastuksen mukaisesti. Käytä D-tyypin maadoitusta, kun maadoitusvastus on alle 100 Ω. (Valitse C-tyypin maadoitus, kun jännite on yli 300 V ja maadoitusvastus on alle 10 Ω). (2) Kuormittavien laitteiden maadoittaminen Vikavirtasuojalla varustettuja aggregaatteja käytettäessä kuormitettavat laitteet tulee myös maadoittaa. Myös kuormittavan laitteen kotelointi on maadoitettava. Kaapelin poikkipinta-alan on oltava sähkölaitteiden teknisten standardien ja kuormituksen mukainen. Valitse maadoitustanko maadoitusvastuksen mukaan. Maadoittaessa kuormittava laite D-tyypin maadoituksella maadoitusvastuksen on oltava alle 500 Ω. 14

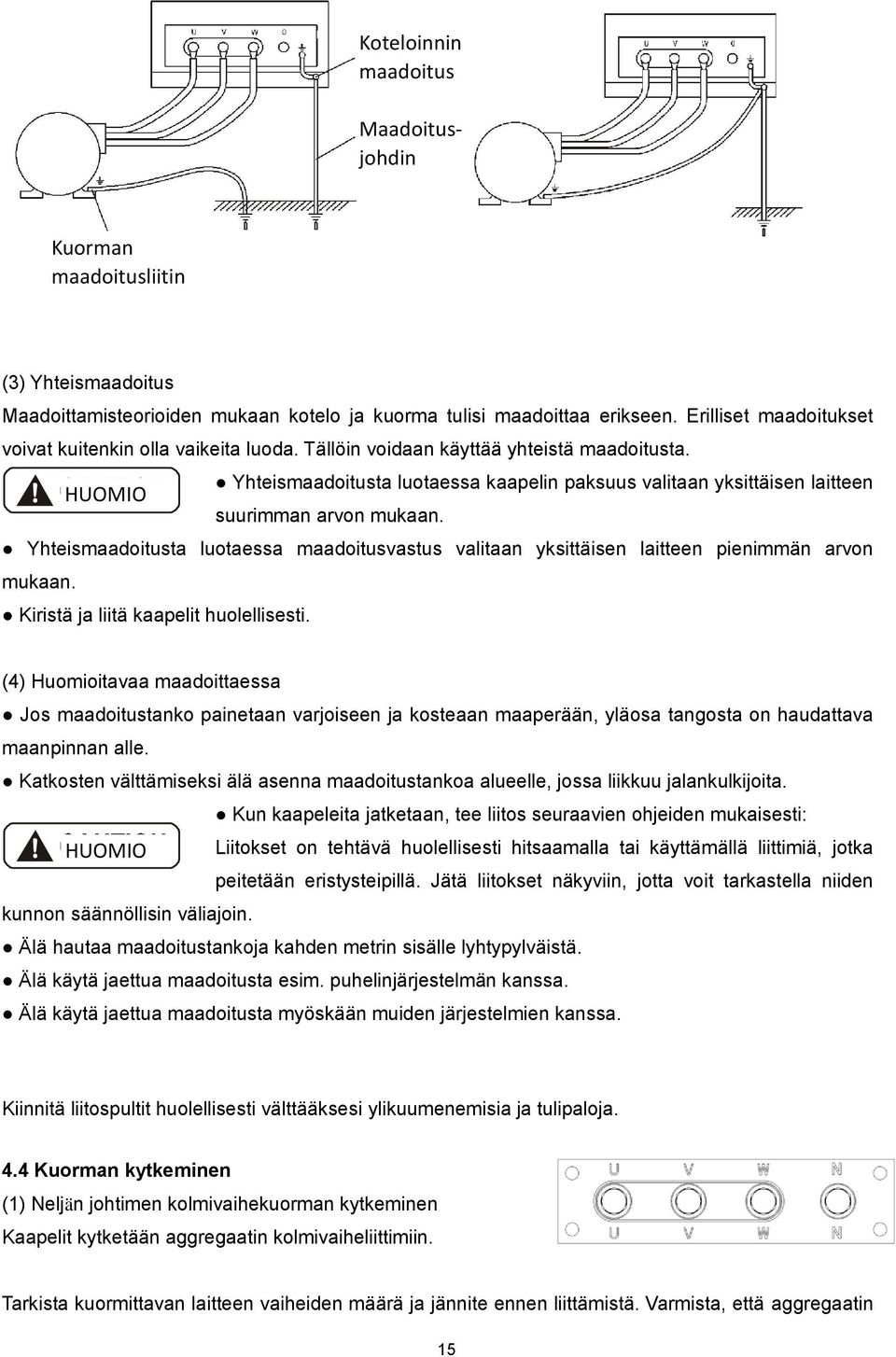

19 Koteloinnin maadoitus Maadoitusjohdin Kuorman maadoitusliitin (3) Yhteismaadoitus Maadoittamisteorioiden mukaan kotelo ja kuorma tulisi maadoittaa erikseen. Erilliset maadoitukset voivat kuitenkin olla vaikeita luoda. Tällöin voidaan käyttää yhteistä maadoitusta. Yhteismaadoitusta luotaessa kaapelin paksuus valitaan yksittäisen laitteen suurimman arvon mukaan. Yhteismaadoitusta luotaessa maadoitusvastus valitaan yksittäisen laitteen pienimmän arvon mukaan. Kiristä ja liitä kaapelit huolellisesti. (4) Huomioitavaa maadoittaessa Jos maadoitustanko painetaan varjoiseen ja kosteaan maaperään, yläosa tangosta on haudattava maanpinnan alle. Katkosten välttämiseksi älä asenna maadoitustankoa alueelle, jossa liikkuu jalankulkijoita. Kun kaapeleita jatketaan, tee liitos seuraavien ohjeiden mukaisesti: Liitokset on tehtävä huolellisesti hitsaamalla tai käyttämällä liittimiä, jotka peitetään eristysteipillä. Jätä liitokset näkyviin, jotta voit tarkastella niiden kunnon säännöllisin väliajoin. Älä hautaa maadoitustankoja kahden metrin sisälle lyhtypylväistä. Älä käytä jaettua maadoitusta esim. puhelinjärjestelmän kanssa. Älä käytä jaettua maadoitusta myöskään muiden järjestelmien kanssa. Kiinnitä liitospultit huolellisesti välttääksesi ylikuumenemisia ja tulipaloja. 4.4 Kuorman kytkeminen (1) Neljän johtimen kolmivaihekuorman kytkeminen Kaapelit kytketään aggregaatin kolmivaiheliittimiin. Tarkista kuormittavan laitteen vaiheiden määrä ja jännite ennen liittämistä. Varmista, että aggregaatin 15

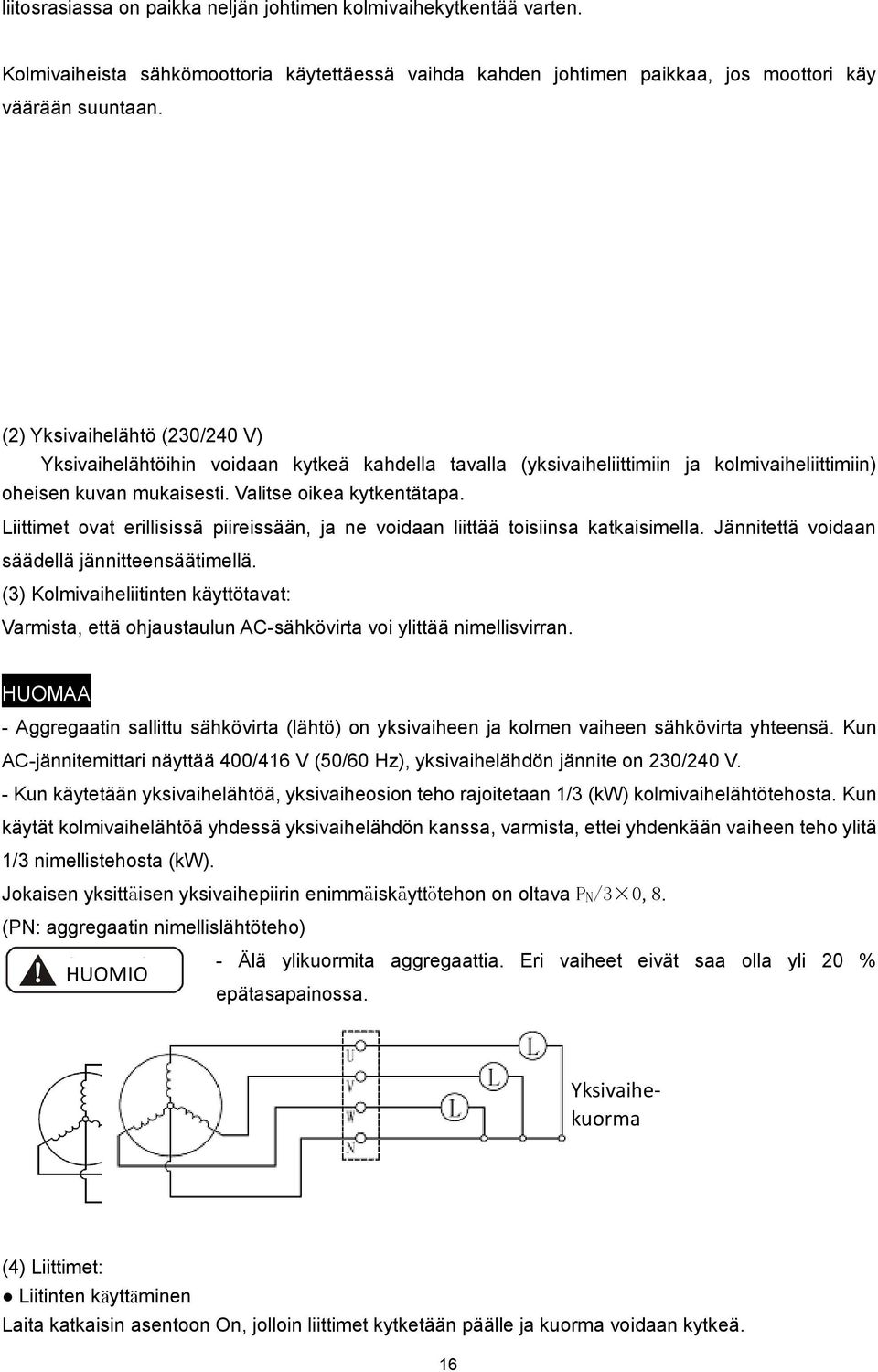

20 liitosrasiassa on paikka neljän johtimen kolmivaihekytkentää varten. Kolmivaiheista sähkömoottoria käytettäessä vaihda kahden johtimen paikkaa, jos moottori käy väärään suuntaan. (2) Yksivaihelähtö (230/240 V) Yksivaihelähtöihin voidaan kytkeä kahdella tavalla (yksivaiheliittimiin ja kolmivaiheliittimiin) oheisen kuvan mukaisesti. Valitse oikea kytkentätapa. Liittimet ovat erillisissä piireissään, ja ne voidaan liittää toisiinsa katkaisimella. Jännitettä voidaan säädellä jännitteensäätimellä. (3) Kolmivaiheliitinten käyttötavat: Varmista, että ohjaustaulun AC-sähkövirta voi ylittää nimellisvirran. HUOMAA - Aggregaatin sallittu sähkövirta (lähtö) on yksivaiheen ja kolmen vaiheen sähkövirta yhteensä. Kun AC-jännitemittari näyttää 400/416 V (50/60 Hz), yksivaihelähdön jännite on 230/240 V. - Kun käytetään yksivaihelähtöä, yksivaiheosion teho rajoitetaan 1/3 (kw) kolmivaihelähtötehosta. Kun käytät kolmivaihelähtöä yhdessä yksivaihelähdön kanssa, varmista, ettei yhdenkään vaiheen teho ylitä 1/3 nimellistehosta (kw). Jokaisen yksittäisen yksivaihepiirin enimmäiskäyttötehon on oltava PN/3 0,8. (PN: aggregaatin nimellislähtöteho) - Älä ylikuormita aggregaattia. Eri vaiheet eivät saa olla yli 20 % epätasapainossa. Yksivaihekuorma (4) Liittimet: Liitinten käyttäminen Laita katkaisin asentoon On, jolloin liittimet kytketään päälle ja kuorma voidaan kytkeä. 16

21 Aggregaatissa on kaksi yksivaiheliitintä ja kaksi tai kolme kolmivaiheliitintä, jotka ovat omissa piireissään. Katkaisinrasia Tietoliikenneliitin ATS-liitin ATS-liitin Katkaisinrasia Hätäpysäytyskatkaisin Katkaisinrasia Yksivaiheliitin Yksivaiheliitin Kolmivaiheliitin Kolmivaiheliitin (a) KDE46SS3 ohjaustaulu (b)kde175ss3 ohjaustaulu Aggregaattia ei saa ylikuormittaa. (5) Huomioitavaa kuormaa kytkettäessä: - Kuormittavan laitteen ja aggregaatin välille on asennettava katkaisimet. Jos aggregaatin katkaisinta käytetään kuorman katkaisimena, katkaisin voi kulua loppuun ennen aikojaan. - Aggregaatin kyljessä oleva katkaisin on laitettava asentoon OFF ennen kaapeleiden kytkemistä. Tee kytkentöjä vain moottorin ollessa pysäytettynä. - Älä kytke kaapeleita lähtöliittimistä toisiin lähtöliittimiin. - Sulje lähtöliitinten kansi ja kiinnitä se ruuvilla, kun kaapelit ovat paikoillaan. 4.5 Kolmivaihekaapeleiden valinta HUOMAA Ennen kaapelin halkaisijan valitsemista on otettava huomioon kaapelin sallittu teho ja aggregaatin ja kuorman välinen etäisyys. Jos kaapelin läpi menevä kuormitusvirta ylittää kaapelin kapasiteetin, kaapeli ylikuumenee. Jos 17

22 kaapeli on liian pitkä, halkaisija liian pieni ja jännitehäviö liian suuri, kuorman syöttöjännite voi olla liian pieni eikä laite mahdollisesti toimi. Kaapelin pituus ja poikittaishalkaisija on oltava 5 %:n sisällä nimellisjännitteestä käytettäessä seuraavaa viitteenä. Seuraavassa arvoja jännitehäviöstä e laskettuna kaapelin pituuden, poikittaishalkaisijan ja käyttöjännitteen mukaan kolmivaihetta ja kolmea johdinta käytettäessä. Jännitehäviö e (V) = (1/58) x (Pituus/Halkaisija) x Virta (A) x 3 Eristetyn johtimen ja kaapelin sallitun sähkövirran, jännitehäviön, halkaisijan ja käyttövirran välinen suhde (yksijohdin ja monijohdin) esitellään oheisessa taulukossa (vain 220 V käyttöjännite ja alle 10 V jännitehäviö): Kuparijohtimen Nro poikittaishalkaisija 1,5 1 mm2 2,5 2 mm2 Yksijohtimen Jännite- Kolmijohtimen Jännite- Nelijohtimen Jännitevirransiirtokyky häviö virransiirtokyky häviö virransiirtokyky häviö (25 C)(A) mv/m (25 C)(A) mv/m (25 C)(A) mv/m VV2 2 YJV22 VV22 YJV22 VV22 YJV , , , , , ,9 3 4 mm , , , mm , , , mm , , , mm , , , mm , , , mm , , , mm , , , mm , , , mm , , , mm , , , mm , , ,3 18

23 mm2 240 mm , , , , , ,21 Huomaa: Muutokset ympäristölämpötilassa ja kaapeleiden asettelutavassa voivat vaikuttaa kaapeleiden jännitteensiirtokykyyn. Yllä oleva taulukko on viitteellinen. 19

24 5. POLTTOAINE, MOOTTORIÖLJY, JÄÄHDYTYSNESTE JA AKKU 5.1 Polttoaine HUOMAA Valitse polttoaine ympäristölämpötilan mukaan. Vääränlainen polttoaine johtaa siihen, ettei moottori käy kunnolla, ja lisäksi se voi vaurioitua. (Kansainvälisten dieselöljystandardien mukaisesti.) GB/T Kevyt dieselöljy, 0# kesä, -10#, -20# ja -35# talvi. (1) Polttoaineluokat ja lämpötila Dieselöljy luokitellaan jähmettymispisteen mukaan. Jonkin luokan dieselöljyjen juoksevuus voi olla huonoa matalissa lämpötiloissa. Valitse polttoaineluokka käyttöolosuhteiden mukaan. Ympäristön vähimmäislämpötila ⁰C Dieselöljyn merkintä (GB252) >4 0# >-5-10# >-5~-14-20# -14~-29-35# -29~-44-50# (2) Polttoaineen käyttäminen a. Polttoaineessa oleva lika tai vesi voi johtaa moottorin käymisongelmiin sekä vaurioittaa suuttimia ja ruiskupumppua. b. Säilytä polttoainetta puhtaissa astioissa. c. Estä lian ja veden pääsy polttoaineastiaan. d. Älä liikuta polttoainesäiliötä useaan tuntiin, jotta vesi ja lika laskee pohjalle. Ota puhdasta polttoainetta pinnasta pumpulla. Käytä keskellä olevaa polttoainetta, sillä saastumat laskeutuvat pohjalle. 20

25 (1) Käytettävä polttoaine - kevyt dieselöljy Joissakin paikoissa polttoaineen käytöstä on olemassa tarkat säädökset. Älä sekoita eri polttoainetyyppejä keskenään. Tämä laite on suunniteltu toimivaksi kevyellä dieselöljyllä. Muiden polttoaineiden käyttäminen johtaa korkeisiin päästöihin. (2) Talvena käytettävä polttoaine Käytä oikeanlaatuista polttoainetta ympäristölämpötilan mukaan. Kesälaatu voi jäätyä talvella, talvilaatu voi muuttua liian laihaksi kesällä. Kummassakin tapauksessa esiintyy käynnistymisvaikeuksia. 5.2 Moottoriöljy HUOMAA Öljyllä on tärkeä tehtävä käynnistymisen ja moottorin eliniän kannalta. Käytä ilmoitettua moottoriöljyä. Vääränlaisen moottoriöljyn käyttäminen voi aiheuttaa moottorin osien ennenaikaista kulumista vaikuttaen voimakkaasti sen käyttöikään. (1) Moottoriöljyn valinta Käytä moottoriöljyä moottorin voiteluun. Käytä korkealaatuista dieselmoottoriöljyä Voiteluaineen viskositeetti - ympäristölämpötila SAE 10W-30, 15W-40. Single- Käytä API-luokiteltua CD-laadun tai grade CF-laadun moottoriöljyä. Ympäristölämpötila Multigrade (2) Viskositeetti Valitse öljyn viskositeetti ympäristölämpötilan mukaan, katso yllä oleva taulukko. Käytä SAE15W-40 -viskositeettiluokkaa käyttäessäsi laitetta normaaleissa olosuhteissa. Käytettäessä alemmissa lämpötiloissa öljyä, jonka viskositeettiluokka on alempi. Esimerkiksi ylätasangoilla käytettäessä moottorissa on käytettävä SAE10W-30 -öljyä, koska ylin ympäristölämpötila siellä on 25, ja keskilämpötila on 2 ~6. Korkeammassa lämpötilassa suosittelemme 15W-40 -moottoriöljyä. Vaihda moottoriöljy 50 ensimmäisen käyttötunnin jälkeen. Vaihda jatkossa moottoriöljy joka 250. tunti. (3) Moottoriöljyn käyttäminen Säilytä öljy tiiviissä astiassa, jotta kosteus ja lika pysyvät siitä poissa. Pyyhi öljyntäyttöaukko puhtaaksi ennen öljyn täyttämistä. Älä sekoita erityyppisiä öljyjä keskenään, sillä se vaikuttaa öljyn ominaisuuksiin. 21 D-luokan öljy

26 5.3 Jäähdytysneste Jäähdytysnesteen jatkuva valvominen on tärkeää. Käytä puhdasta ja pehmeää vettä (hanavettä tai tislattua vettä). Jäähdytysveden käyttäminen Jäähdytysneste tehdään sekoittamalla vettä ja pakkasnestettä (LLC), jossa on ruosteenestoainetta. Lisää % pakkasnestettä veteen. Jos pakkasnesteen määrä on alle 30 %, ruosteenesto huononee. Pakkasnesteen määrä riippuu ympäristölämpötilasta. 30 %:-10 ⁰C 40 %:-20 ⁰C 50 %:-30 ⁰C Lisätessäsi pakkasnestettä käytä samaa merkkiä ja sekoitusta kuin aiemminkin. HUOMAA Jäähdytysneste tehdään sekoittamalla vettä ja pakkasnestettä, jossa on ruosteenestoainetta. Jäätynyt jäähdytysneste vaurioittaa pahoin jäähdytyslaitteiden osia laajenemisen vuoksi. Jos jäähdytysnesteenä käytetään pelkkää vettä, jäähdytysjärjestelmä ei toimi optimaalisesti, sillä ruoste ja liat kerääntyvät putkiin. Jos ympäristölämpötila on jatkuvasti yli nollapisteen, käytä pakkasnestettä tai vettä, jossa on ruosteenestoainetta, jotta jäähdyttimeen tai moottoriin ei muodostuisi ruostetta ja likaa. Mitä vähemmän jäähdytysnestettä käytät, sitä huonommat ruosteenesto-ominaisuudet sekoituksessa on. Liian voimakas jäähdytysnesteseos vaikuttaa jäähdytyslaitteen suorituskykyyn. Noudata sekoitussuhteita koskevia ohjeita. (1) Jäätymisenestoaine Jäätymisenestoaine toimii myös ruosteenestona, joten ruosteenestoainetta ei erikseen tarvitse käyttää. Jäätymisenestoainetta voidaan käyttää vuoden ympäri. Sekoitussuhteen tulee olla %. Alin lämpötila (C) Sekoitussuhde % Alle (2) Kaupoissa myytävä jäätymisenestoaine Käytä jäätymisenestoainetta, joka sisältää ruosteenestoainetta. Noudata valmistajan sekoitussuhdeohjeita. Vaihda jäätymisenestoaine vähintään kerran vuodessa. 22

27 5.4 Akku VAARA Akku muodostaa tulenarkaa höyryä ladattaessa. Pidä savuavat esineet ja kipinät poissa akun lähettyviltä Huomioi seuraavat seikat käyttäessäsi akkua. Räjähdyksen välttämiseksi suorita lataus hyvin tuuletetussa tilassa. Varmista kytkiessäsi akun johtimia, etteivät positiivinen ja negatiivinen napa kosketa toisiaan välttyäksesi kipinän aiheuttamalta räjähdykseltä. Irrota negatiivinen johdin akusta aina, kun huollat aggregaattia. Akun elektrolyytti on laimennettua rikkihappoa, joka voi aiheuttaa vakavia palovammoja. Jos elektrolyytti joutuu kosketukseen vaatetuksen tai ihon kanssa, huuhtele runsaalla vedellä välittömästi. Jos elektrolyytti on kosketuksessa silmän kanssa, huuhtele välittömästi runsaalla vedellä ja hakeudu lääkäriin. Älä käytä tyhjää akkua, koska akun käyttöikä lyhenee siitä ja se voi räjähtää herkemmin. Jatkuva käynnistäminen ja kuluttaa akkua, lisäksi käynnistysmoottori voi palaa loppuun. Älä huolla akkua moottorin ollessa käynnissä. Älä irrota akkua aggregaatin ollessa käytössä. Se voi vaurioittaa ohjauspiiriä. Akun tarkastaminen (1) Elektrolyyttitason tarkastaminen Huoltovapaita akkuja käytettäessä, tarkasta kuntoilmaisimen väri. Sininen ilmaisee, että akku on kunnossa ja punainen, että akku on ladattava välittömästi. Akun kapasiteetti Akku (2) (1) Elektrolyytin tiheyden tarkastaminen Jos käynnistysmoottori pyörii vaivalloisesti, tarkasta varaustaso. Jos moottori ei käynnisty akun ollessa täynnä, akku on vaihdettava uuteen. Käytä akun tiheysmittaria mitataksesi elektrolyytin tiheyden, kun akun teho on hiipumassa. Lataa akku, kun varausta on jäljellä alle 75 %. 23

28 Jos aggregaattia ei ole käytetty yli kolmeen kuukauteen, tarkasta akun jännite ennen käyttöä. Jos akun jännite on alle 12 V, liitä ulkoinen laturi akkuun. Käynnistysmoottori palaa loppuun, kun moottoria yritetään käynnistää matalalla jännitteellä. Varaustaso voidaan selvittää seuraavan taulukon avulla, kun tiheys on mitattu. Varaus-% Lämpötila (⁰C) ,28 1,30 1, ,26 1,28 1, ,24 1,26 1, ,23 1,25 1,24 Huomaa: Arvoissa voi olla vaihtelua 0,01 suuntaansa. Lataa akku, kun varausta on jäljellä alle 75 %. (3) Lataamiseen liittyvät varoitukset Irrota akun liittimet ennen lataamista. Suorita lataus hyvin tuuletetussa tilassa. Irrota akun tulpat ja irrota liittimet. Irrota ensin negatiivinen (-) liitin. (Muuten moottorin rungon ja positiivisen navan välille osuva työkalu voi aiheuttaa vaarallisen kipinän.) Kun kytket akun johtimet takaisin, kytke ensin positiivinen (+) johdin ja sitten negatiivinen johdin. Lataamisen aikana akusta syntyvä höyry on räjähdysaltista. Älä tupakoi, hitsaa tai suorita muuta liekkiä tai kipinää luovaa toimintaa latausalueella. Älä lataa akkua, jos sen lämpötila on yli 45 ⁰C. Lataus on lopetettava heti, kun akku on täynnä. Muuten akku voi vaurioitua seuraavista syistä: Akun ylikuumeneminen Elektrolyytin tiheyden väheneminen Akun vaurioituminen Kun kytket akun johtimet takaisin, kytke ensin positiivinen johdin ja sitten negatiivinen johdin. Jos kytket napaisuuden väärin, AC-generaattori voi vaurioitua. 24

29 6. AGGREGAATIN KÄYTTÄMINEN 6.1 Valmistelut ennen käynnistämistä Seuraa alla olevia menettelyitä ennen ensimmäistä käyttöä Polttoaineen lisääminen Käytettävä polttoaine: GB/T Kevyt dieselöljy, 0# kesä, -10#, -20# ja -35# talvi. Älä käytä vääräntyyppistä dieselöljyä välttyäksesi suutinten ja ruiskupumpun vaurioilta. Väärän leimahduspisteen omaavan polttoaineen käyttäminen voi lisätä räjähdysvaaraa. Pyyhi pois polttoaineroiskeet ennen aggregaatin käynnistämistä. Täytä polttoainesäiliö 90 % täyttöasteeseen, jotta säiliöön jää tilaa laajenemiselle Polttoaineen lisääminen ulkoiseen säiliöön Tarkasta kaikkien polttoaineletkujen ja liitosten kunto ja tiiviys. Polttoainepumppu voi vaurioitua helposti, kun se käy tyhjäkäyntiä. Seuraa tarkoin VAARA etenkin ulkoisen säiliön polttoainetasoa ja vältä polttoainepumpun tyhjäkäyntiä. (1) Ulkoisen polttoainesäiliön sijoittaminen. Älä aseta polttoainesäiliötä yli 5 metrin päähän aggregaatista. Polttoainesäiliön pohja ei saa olla yli 2 metriä aggregaatin yläpuolella. Ulkoinen polttoainesäiliö Alle 5 m putki Aggregaatti (2) Polttoaineputki Tarkasta ulkoisen säiliön polttoainetaso. Polttoainepumppu voi rikkoontua, jos ulkoinen säiliö on tyhjä Öljyn lisääminen Aseta moottori tasaiselle alustalle lisätessäsi öljyä. Irrota vaihteiston yläpuolella oleva musta korkki ja lisää öljyä öljytikun ylempään merkintään asti. Tarkasta öljytaso öljytikusta. Vedä öljytikku ulos, pyyhi se puhtaaksi, aseta se takaisin putkeen ja vedä se ulos. Tarkasta öljyn laatu - varmista, ettei se näytä likaiselta tai siltä, että sen joukkoon on sekoittunut jäähdytysnestettä. Käynnistä moottori ja anna sen käydä 3-5 minuuttia. Sammuta moottori ja tarkasta öljytaso sen jälkeen, kun olet antanut öljyn asettua öljypohjaan noin 3-5 minuuttia. 25

30 Öljytason on oltava ylemmän ja alemman merkinnän välillä, eikä se saa koskaan ylittää ylempää merkintää. Muuten öljy voi roiskua ulos ilma-aukosta ja estää koneen käymisen Jäähdytysnesteen lisääminen Lisää jäähdytysnestettä alla olevan menettelyn mukaisesti. Lisää myös jäätymisenestoainetta. Veden lisääminen jäähdyttimeen a. Irrota jäähdyttimen korkki. b. Lisää jäähdytysnestettä, kunnes se melkein valuu yli. Suorita täyttäminen hitaasti, jotta jäähdytysneste ei vaahtoudu. c. Kiinnitä jäähdyttimen korkki huolellisesti. Löysästi asetettu korkki voi aiheuttaa vuotoja. Ylivuotoputki Täyttökorkki Ylätaso Alataso Veden lisääminen paisuntasäiliöön d. Irrota paisuntasäiliön korkki. Täytä jäähdytysnestettä ylempään merkintään asti. Kiinnitä korkki. e. Tarkasta paisuntasäiliön ja jäähdyttimen välisen letkun kunto. Vaihda vaurioitunut letku uuteen. 6.2 Tarkasta ennen käynnistämistä Suorita seuraavat tarkastukset ennen aggregaatin käynnistämistä. 1) Poista vieraat esineet aggregaatin sisältä ja sen ympäriltä. Varmista, ettei aggregaatin sisälle tai ulkopuolelle ole jäänyt työkaluja, rättejä, nestepurkkeja tai muita aineita. Tarkasta, ettei ilmanottoaukon, moottorin tai äänenvaimentimen ympärillä ole pölyä tai syttyviä aineita. Tarkasta, ettei ilmanotto- tai -poistoaukossa ole tukoksia. 26

31 2) Tarkasta aggregaatin koteloinnin sisäpuoli öljyvuotojen varalta polttoainevuotojen varalta jäähdytysnestevuotojen varalta löysien tai puutuvien kiinnikkeiden varalta akun varaus löysien tai rikkoontuneiden johtojen varalta kuluneiden tai haljenneiden letkujen varalta tuuletinhihnan kireys ja joustavuus sähkövuotojen varalta Älä käynnistä aggregaattia ennen kuin havaitut viat ovat korjattuja. 6.3 Käynnistäminen Varmista, että aggregaatin ympäristö ja kuormittava laitteet ovat turvallisia. Ilmoita henkilöstölle käynnistämisestä. Sulje aggregaatin huoltoluukku ennen moottorin käynnistämistä välttyäksesi liikkuvien, kuumien tai jännitteellisten osien tekemiltä vahingoilta. 1. Käynnistämistapa 1: 1) Varmista, että aggregaatin pääkatkaisin on OFF-asennossa. 2) Väännä virta-avain asentoon START. Kun moottori käynnistyy, päästä avaimesta. Avain palautuu ON-asentoon itsestään. Aggregaatti on nyt käynnissä. 2. Käynnistämistapa 2: 1) Laita virta-avain paikoilleen ja väännä se asentoon ON. Merkkivalo syttyy. 2) Varmista, että aggregaatti on valmiustilassa ja että ohjauslaite osoittaa aggregaatin olevan tilassa Manual mode" 3) Paina -painiketta käynnistääksesi aggregaatin. Jos moottori ei käynnisty 10 sekunnin päästä, katkaise virta avaimesta ja yritä uudelleen 15 sekunnin kuluttua. Aggregaattia ei voi käynnistää kahta kertaa minuutin sisällä. Jatkuva käynnistäminen ja käynnistysmoottorin pitkäaikainen käyttäminen kuluttaa akkua ja laskee akun jännitettä, mikä voi johtaa käynnistysmoottorin loppuun palamiseen. Älä kytke kuormaa tai työkaluja ennen aggregaatin käynnistämistä. VAROITUS 6.4 Koekäyttö Kun käytät uutta tai kauan seissyttä aggregaattia, anna sen käydä ilman kuormaa jonkin aikaa niin, 27

32 että moottoriöljy levittyy moottorissa. Jos jätät tämän askelen väliin, mäntä, kampiakseli ja laakerit kuluvat tai vaurioituvat helposti. a. Varmista aggregaatin käynnistämisen jälkeen, ettei öljynpainevalo, veden lämpötila-, lataus- tai virhevalo syty. b. Anna aggregaatin käydä ilman kuormaa 5 minuuttia. c. Tarkasta toiminta poikkeavuuksien, kuten poikkeavan äänen tai vuotojen, varalta (vesi, polttoaine, ilma). d. Tarkasta koekäytön jälkeen moottoriöljyn ja jäähdytysnesteen tasot. Kun käynnistät aggregaatin ensimmäistä kertaa öljyn tai jäähdytysnesteen vaihtamisen jälkeen, tarkasta tasot viiden minuutin koekäytön jälkeen. VAROITUS Koekäytön aikana moottoriöljy ja jäähdytysneste jakautuu ympäri aggregaattia, jolloin nestetaso laskee. Täytä tarvittaessa. 6.5 Käyttäminen Käytön aikana jotkin liikkuvat osat, kuten tuuletin ja tuulettimen hihna, ovat suojatta. Aggregaatissa on useita kuumenevia osia, jotka voivat aiheuttaa palovammoja. Koteloinnin sisällä on useita jännitteisiä osia. Älä suorita huoltotöitä, kun laite on käynnissä. Pidä luukut kiinni ja lukittuina, kun aggregaatti on käynnissä. Kun tarkastat polttoaineen, moottoriöljyn ja jäähdytysnesteen tason, pysäytä aggregaatti ja anna sen jäähtyä. VAARA Ohjaa aggregaattia ohjaustaulusta Käytönaikaiset tarkastukset 1) Polttoainetason tarkastaminen ja täyttäminen Tarkasta polttoainesäiliön taso ohjaustaulusta ja täytä tarvittaessa. Tarkasta polttoainesäiliö, polttoainesuodatin ja vedenerotin. Poista jätteet ja vesi tarvittaessa. 2) Moottoriöljyn tarkastaminen ja täyttäminen Tarkasta öljytaso öljytikusta. Lisää öljyä vaihteiston yläpuolella olevasta öljyntäyttöaukosta tarvittaessa. Tarkasta öljytaso öljytikusta. Täytä moottoriöljyä ylempään merkintään asti. Varmista, että öljy on puhdasta. 1) Jäähdytysnesteen tarkastaminen ja täyttäminen Täytä jäähdytysnestettä ennen aggregaatin käyttämistä. Varmista, että moottori on kylmä. VAROITUS Jäähdytysneste on heti moottorin pysähdyttyä kuumaa ja paineistettua. Älä avaa jäähdyttimen korkkia, kun moottori on lämmin. Kuuma neste ja höyry voi polttaa. Kun jäähdytysnesteen lämpötila laskee, kääri korkki kankaalla ja avaa se varovaisesti. Kun sisäinen paine on vapautettu, avaa korkki kokonaan. 28

33 HUOMAA Voit suorittaa päivittäisen jäähdytysnestetarkastuksen paisuntasäiliöstä. Jäähdytysnestetason on oltava ylä- ja alarajan välillä. Varmista, että jäähdytysnestettä on oikea määrä ennen kuin käynnistät aggregaatin. Jäähdytysnestetason vaihtelu normaaliolosuhteissa: Ennen käynnistämistä (kylmänä): nestetaso alarajassa, sammuttamisen jälkeen (kuumana): nestetaso ylärajassa Jos nestetaso on alle alarajan, lisää jäähdytysnestettä. Avaa jäähdyttimen korkki viikoittain varmistaaksesi, että jäähdytysnestettä on tarpeeksi. Tarkasta ja lisää jäähdytysnestettä ennen käyttöä ja sen jälkeen. Varmista, että paisuntasäiliön ja jäähdyttimen välinen kumiputki on ehjä. 4) Aggregaatin maadoituksen tarkastaminen Tarkasta aggregaatin ja kuormituksen maadoituksen kunto. Älä kytke kolmivaihelaitteiden N-vaihetta suoraan maahan. 5) Tarkasta neste- ja polttoainevuotojen varalta. Tarkasta aggregaatin ympäristö ja avaa huoltoluukku tarkastaaksesi neste- ja öljyvuotojen varalta. Korjaa tarvittaessa. Ota tarvittaessa yhteyttä jälleenmyyjään tai huoltoon. 6) Tarkasta löysien pulttien ja muttereiden varalta. Tarkasta löysien pulttien ja muttereiden varalta. Kiristä tarvittaessa. Huomioi erityisesti ilmansuodatin, äänenvaimennin ja latausgeneraattori. Tarkasta sähköjohtojen kiinnitys. Tarkasta myös liitinten kunto. 7) Tuuletinhihnan tarkastaminen Tarkasta tuuletinhihnan kireys ja joustavuus. Tarkasta polttoaineen aiheuttaman liukumisen ja epämuodostumien varalta. Vaihda se tarvittaessa uuteen Säädöt käynnistettäessä ilman kuormitusta Vahvista Confirmation VAARA Katkaisin Breaker OFF Älä käynnistä aggregaattia, jos kytkentärasian katkaisin on ON-asennossa. Käynnistämisen aikana aggregaatti ei vielä tuota nimellisjännitettä. Tällöin kuormaan siirtyy alijännite, joka voi vaurioittaa laitteita. Kun aggregaatti on käynyt 5 minuuttia kuormatta, aloita säätöjen tekeminen. Jännitteen ja taajuuden asettaminen a. Säädä polttoainepumpun nopeus säätövivusta haluttuun taajuuteen. b. Säädä jännite haluttuun arvoon jännitesäätimellä 29

34 6.5.3 Käyttö pienellä kuormituksella Vältä pitkäaikaista kuormatta tai pienellä kuormalla käyttämistä. 1/4 tai suurempi kuormitus soveltuu pitkäaikaiseen käyttöön. 1/8-1/4 kuormituksella käyttöä tulisi rajoittaa viiteen tuntiin. Ajan ylittäminen johtaa hiilen kerääntymiseen moottorissa ja pakoputkessa vaikuttaen moottorin elinikään Huomioonotettavaa kuormitettaessa 1) Tarkastukset ennen käyttöä a. Tarkasta ohjaustaulusta, että jännite, teho ja taajuus ovat normaaleissa arvoissa. b. Varmista, että aggregaatin ympäristö ja kuormittava laitteet ovat normaalissa kunnossa. c. Varmista, että kuormittavien laitteiden katkaisimet ovat OFF-asennossa. Tarkasta pakokaasun väri. Väritön, vaalean harmaa: normaali Musta: Poikkeava (epätäydellinen palaminen) Sininen: Poikkeava (öljyn palaminen) Valkoinen: Poikkeava (polttoaine ei pala tai polttoaineeseen sekoittuu vettä) Tarkasta poikkeavan äänen tai tärinän varalta. Tarkasta, että aggregaatti käy tasaisesti. Tarkasta polttoaine-, neste- ja öljyvuotojen varalta. 2) Kuorman syöttö a. Aseta pääkatkaisimen alle kytketty katkaisin ON-asentoon. b. Kytke kuormittava laite päälle. HUOMAA Vältä ensimmäisen 50 käyttötunnin aikana nopeita moottorin kierrosnopeiden vaihteluja sekä kovaa kuormittamista. 3) Käytönaikaiset säädöt Kun kuorma on kytketty, säädä nimelliskierrosluku, taajuus ja jännite uudelleen. 4) Käytönaikaiset tarkastukset Tarkasta seuraavat aggregaatin käydessä: a. Tarkasta ohjaustaulun arvot Jännitteen, tehon ja taajuuden arvojen on pysyttävä normaalirajoissa eivätkä varoitusvalot saa syttyä. b. Tarkasta pakokaasun väri. Väritön, vaalean harmaa: normaali Musta: Poikkeava (epätäydellinen palaminen) Sininen: Poikkeava (öljyn palaminen) c. Tarkasta poikkeavan äänen tai tärinän varalta. d. Tarkasta polttoaine-, neste- ja öljyvuotojen varalta. e. Tarkasta polttoainetaso Jos polttoaine loppuu kesken käytön, ilmaa polttoaineputki ennen täyttämistä. HUOMAA Jos jotain epätavallista ilmenee, sammuta moottori ja tee tarvittavat selvitykset ja korjaukset välttyäksesi vahingoilta. 30

35 6.6 Sammuttaminen 1. Sammuta laite seuraavalla tavalla. VAROITUS a. Irrota kuorma aggregaatista järjestyksessä ja sammuta kuormittavat laitteet. b. Aseta kuorman virtakatkaisin OFF-asentoon. c. Aseta aggregaatin virtakatkaisin OFF-asentoon. d. Anna aggregaatin käydä ilman kuormaa 5 minuuttia. e. Väännä aggregaatin virta-avain asentoon OFF tai paina ohjaustaulun painiketta Shut down. Aggregaatti sammuu. f. Irrota avain ja sijoita se niin, ettei asiaton henkilö pysty käyttämään aggregaattia. Aggregaattia ei saa sammuttaa kuormitettuna. 2. Hätäsammutus a. Käyttäjän tulee valvoa aggregaatin käyntiä ja sammuttaa aggregaatti normaalin tavan mukaisesti, jos vikoja ilmenee. b. Hätätilanteissa, joissa ihmiset tai laite on vaarassa, kuten moottorin kierrosten karatessa, oikosulun tai sähköiskun tapahtuessa, käyttäjän on pysäytettävä laite välittömästi painamalla hätäpysäytyskatkaisinta. c. Kun vika on korjattu, nollaa hätäpysäytyspainike vääntämällä sitä nuolen osoittamaan suuntaan ennen aggregaatin uudelleenkäynnistämistä. VAROITUS Kun hätäpysäytyskatkaisin on painettuna, aggregaatin virta katkeaa. Ohjaustaulun hälytysvalo palaa. Nollaa hätäpysäytyskatkaisin ja paina ohjaustaulun Reset-painiketta. Kun hälytysvalo on sammunut, aggregaatti toimii normaalisti. Kytke virta pääkatkaisimesta, kun aggregaatti käy normaalisti. Hätäpysäytyskatkaisin voi vaurioittaa aggregaattia, joten älä käytä sitä syyttä. Älä sammuta aggregaattia hätäpysäytyskatkaisimella, kun kuormittava laite on käynnissä. Muuten moottorin osat voivat kuumeta voimakkaasti, mikä voi johtaa moottorin kiinnileikkaamiseen. 31

36 7. SÄÄNNÖLLINEN YLLÄPITO Säännöllinen ja ennakoiva huolto takaa, että aggregaatin käyttöikä on mahdollisimman pitkä. Jätä tuotteen huolto asiantuntijalle. Pidä kirjaa huoltotoimista tulevien huoltotoimien helpottamiseksi sekä dokumentaationa takuuta varten. VAARA Sähköiskuvaara Älä suorita huoltotoimia ennen kuin aggregaatin moottori on täysin pysähtynyt, katkaisimet ovat OFF-asennossa ja akun johtimet ovat irrotettuina. Noudata tarkastusohjeita ennen käynnistämistä. Suorita päivittäiset tarkastukset ennen aggregaatin käynnistämistä. (Noudata kohdan 6.1 ohjeita.) Käytä vain alkuperäisiä Kipor-varaosia. Kipor-varaosat ovat suunniteltu sinun aggregaatillesi. Tarvikeosilla voi olla haitallinen vaikutus aggregaatin suorituskykyyn ja ne voivat katkaista takuun. Aseta poissa käytöstä -kylttejä selkeisiin paikkoihin huoltaessasi aggregaattia. Soveltuva vaatetus Käytä tarkoituksenmukaista vaatetusta työskennellessäsi aggregaatin kanssa. Löysät vaatteet voivat joutua aggregaatin liikkuviin osiin ja aiheuttaa vakavia vahinkoja. Jätehuolto Pidä jätenesteet astioissa. Älä kaada jätenestettä vesistöihin tai viemäriin. Hävitä kaikki jätenesteet, kuten käytetty öljy, jäähdytysaine ja diesel paikallisten säädösten mukaisesti. 32

37 7.1 Päivittäinen ja säännöllinen ylläpito Päivittäiset tarkastukset: päivittäiset tarkastukset on suoritettava päivittäin ennen aggregaatin käynnistämistä. Määräaikaisylläpito: Suosittelemme, että luot lokin, johon kirjaat kuvauksen laitteen toiminnasta ja käyttötunnit päivittäin. Noudata alla olevaa taulukkoa (taulukko 5) suorittaessasi määräaikaistarkastuksia ja -ylläpitoa. Määräaikaisylläpito voidaan jakaa seuraavasti: 50 h, 250 h, 500 h, h. Ammattilaisen on suoritettava tarkastushuolto, kun laite on ollut käytössä yli tuntia. Kysy lisää jälleenmyyjältä. Määräaikaishuollon välejä voidaan tehdä ennenaikaisesti tai lykätä, jos aggregaatin käyttö, kuormitus, polttoaineen laatu, voitelu tai muut olosuhteet sen mahdollistavat. :Tarkasta :Vaihda :Kysy jälleenmyyjältäsi Järjestelmä Tarkastuskohta Päivittäin 50 h 250 h 500 h h Tarpeen mukaan Tarkastus ja täyttö Moottori- öljy Öljyvuoto Öljynvaihto Öljysuodattimen vaihto Ensimmäinen Jatkossa Polttoainetason tarkastaminen ja täyttäminen Polttoainevuoto Polttoaine Veden valuttaminen tai vedenerottimen vaihtaminen Veden valuttaminen Veden valuttaminen ja polttoainesäiliön puhdistus Polttoainesuodattimen vaihto Jäähdytysnesteen tarkastaminen ja täyttäminen Jäähdytys Tuuletinhihnan tarkastus, kiristys Jäähdyttimen puhdistaminen Jäähdytysnesteen vaihtaminen 33

38 Tarkasta letkun kunto ja kireys Kumiletku Vaihda polttoaine- ja jäähdytysletkut Ilmansyöttö Tarkasta ja puhdista ilmansuodatin Puhdista Vaihda ilmansuodatin Pakoputkisto Tarkasta ilman tulo- ja lähtöputket Tarkasta pakokaasun väri Tarkasta iskukumit Aggregaatti Tarkasta vaimennusosat Tarkasta kojeet ja hälytysvalot Sähköosat Tarkasta akun varaus ja lataa Tarkasta maajohdot Hallintalaite Säätimen toiminta Tyhjäkäyntisäädin Sylinterikansi Imu- ja poistoventtiilivarojen säätö Ensim- mäinen Jatkossa Imu- ja poistotiivisteiden kuluneisuus 34

39 Tarkasta ruiskutuspaine Suutin ruisku- pumppu ja Ruiskutuksen ajoituksen tarkastaminen ja säätö Ruiskutussuuttimen ja ruiskupumpun huolto Tarkasta vuotoreleen toiminta Generaattori Tarkasta eristysvastus Tarkasta piirin liitokset ja liittimet Yllä oleva taulukko kattaa vain moottorin pääasialliset tarkastuskohdat. Lisätietoja saat moottorin käyttöohjeesta. 7.2 Ensimmäinen 50 tunnin tarkastus (1) Moottoriöljyn vaihtaminen Ensimmäinen moottoriöljyn vaihto tapahtuu 50 käyttötunnin jälkeen, seuraavat joka 250. tunti. a. Anna moottorin käydä 3-5 minuuttia. Avaa moottorin öljytulppa ja valuta öljy astiaan. b. Kiinnitä öljytulppa huolellisesti, kun öljy on valunut kokonaan. c. Täytä moottori uudella öljyllä öljytikun H-merkintään asti. d. Anna aggregaatin käydä pari minuuttia ja sammuta moottori. Tarkasta, että öljytaso on H- ja L-merkintöjen välillä. (1) Öljynsuodattimen vaihtaminen Ensimmäinen moottoriöljyn vaihto tapahtuu 50 käyttötunnin jälkeen, seuraavat joka 250. tunti. Lyhennä vaihtoväliä, jos aggregaattia käytetään pölyisessä tilassa. Suodatin asennetaan tiivisterengas ylöspäin. Irrota öljytulppa ja valuta öljy. a. Irrota öljynsuodatin irrotustyökalulla. b. Aseta ohut kerros uutta öljyä uuden suodattimen Öljytikku Öljynsuodatin tiivisterenkaaseen. Kun asennat uuden suodattimen, kiristä se käsin ja väännä lopuksi työkalulla ¾-1 kierrosta. c. Kun suodatin on vaihdettu ja öljy lisätty, anna moottorin käydä pari minuuttia ja pysäytä se. 35

40 Tarkasta, että öljytaso on H- ja L-merkintöjen välillä. d. Tarkasta tiivisterenkaan tyyppi moottorin käyttöohjeesta. 3) Tuuletinhihnan kireyden tarkastaminen Tuulettimen, vesipumpun ja AC-generaattorin huono toiminta voi johtua löysästä hihnasta. Liian kireällä oleva hihna vaurioittaa vesipumpun tai generaattorin laakereita. Säädä hihnan kireyttä oheisten ohjeiden mukaisesti. a. Avaa sivuluukku. Tarkasta hihnan kireys. Paina peukullasi hihnan keskikohtaa. Jäähdyttimen pyörä Kampiakselin pyörä Ruuvi Laturi Joustavuus mm b. Löysää generaattorin pultteja säätääksesi kireyttä. Liikuta AC-generaattoria, kunnes hihna liikkuu keskikohdasta mm (puristuskuorma: 98.1N (10kgf)). c. Kiristä AC-generaattorin pultit. d. Estä vieraiden aineiden, kuten öljyn, pääsy hihnalle. Tällöin hihna muuttuu liukkaaksi tai venyy helposti. Vaihda vaurioitunut hihna välittömästi. Puristusvoima Joustavuus Tuuletinhihna (4) Veden valuttaminen vedenerottimesta Dieselöljyyn sekoittunut vesi laskee aggregaatin tehoa. Vedenerotin poistaa veden polttoaineesta. Valuta vesi ulos säännöllisesti. Vedenerotin a. Avaa sivuluukku. Tarkasta lian ja öljyn varalta ja katkaise yhteys erottimeen. Vaihda se tarvittaessa uuteen. b. Aseta astia vedenpoiston alle. c. Avaa valutuskorkki. Pyöritä pohjassa olevia valutusmuttereita, kunnes vesi valuu ulos. d. Valuta kaikki vesi ulos ja kiristä pultit. Valutusletku Valutuspultti Kiertosuunta 36

41 tunnin tarkastus (1) Vaihda moottoriöljy joka 250. tunti. (2) Vaihda öljynsuodatin joka 250. tunti. (3) Puhdista ilmansuodatin. Lisätietoja saat moottorin käyttöohjeesta. Käytä paineilmaa lian ja saasteiden puhaltamiseksi suodattimesta ja kotelosta. Tarkasta ilmansuodatin vaurioiden varalta. Vaihda uuteen tarvittaessa. Puhdista ilmansuodatin ja kotelon sisäpuoli. Asenna ilmansuodatin ja varmista, että se on oikein paikoillaan. (4) Eristysvastuksen mittaaminen VAARA Sähköiskuvaara Mittaa eristysvastus vasta, kun aggregaatti on pysäytetty. Irrota ensin AVR:n ja GU320 a :n menevät johdot välttyäksesi pysyviltä vahingoilta. Suorita mittaus kerran kuussa 500 voltin eristysvastusmittarilla (Megaohmimittari) selvittääksesi, onko vastus yli 1MΩ. Kytkettynä aggregaatin koteloon Testaustapa - Irrota vaihekaapelit liittimistään. Aseta katkaisin ON-asentoon ja mittaa aggregaatin kotelon ja liittimien eristysvastus. - Kun eristysvastus on alle 1 M, maavuotoa ilmenee. Puhdista lika, öljy ja ruoste pois liittimistä, katkaisimesta ja kaapeleista, ja suorita testi uudelleen. Jos toinenkin testi epäonnistuu, ota yhteyttä Kiporin asiakaspalveluun. (5) Tarkasta akun elektrolyytin tiheys Moottorin huono käynnistyvyys voi johtua akun huonosta varauksesta tai vuotavasta akusta. Mittaa akun elektrolyytin tiheys selvittääksesi syyn. Polttoainesuodatin (Katso kohdan taulukko.) tunnin tarkastus Voidaan suorittaa 250 tunnin tarkastuksen yhteydessä. 37
