1 Fluke 434/435 Three Phase Power Quality Analyzer Käyttöopas Huhtikuu Fluke Corporation, Kaikki oikeudet pidätetään. Painettu Alankomaissa Kaikki tuotenimet ovat yritystensä tavaramerkkejä.

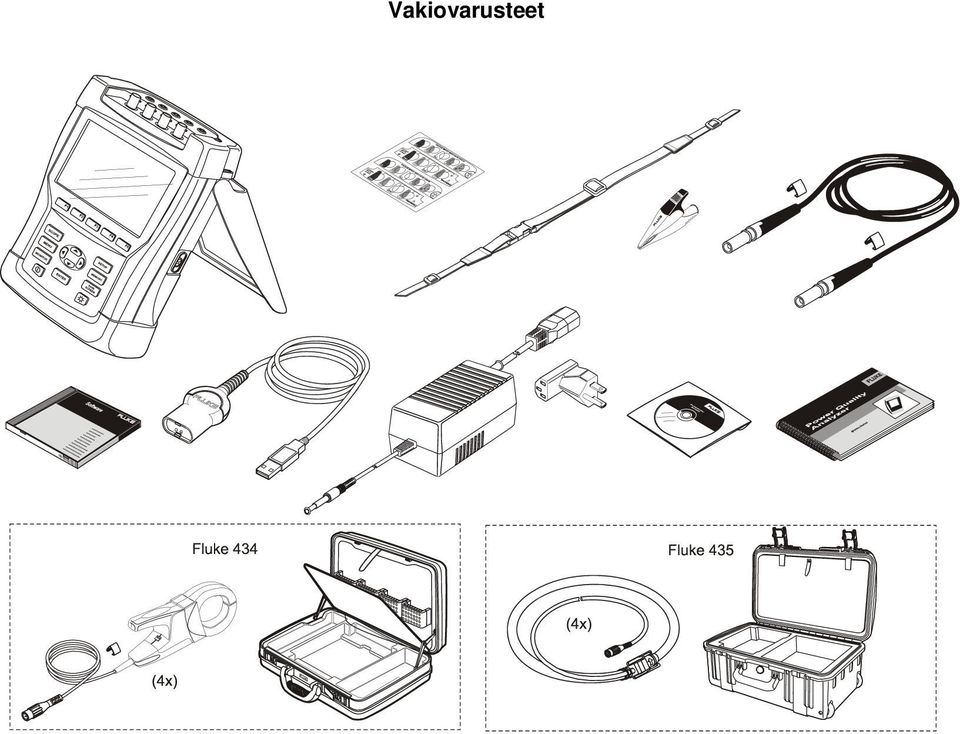

2 Vakiovarusteet

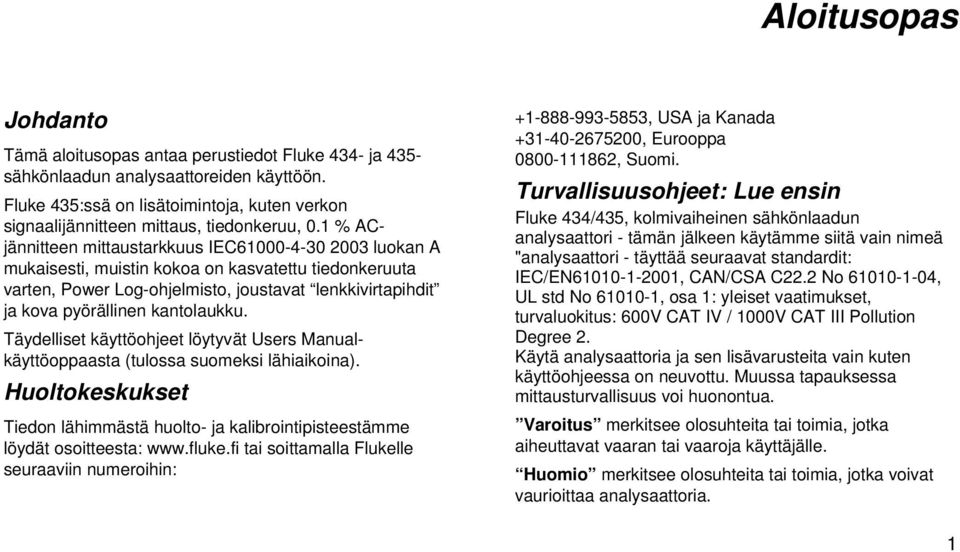

3 Aloitusopas Johdanto Tämä aloitusopas antaa perustiedot Fluke 434- ja 435- sähkönlaadun analysaattoreiden käyttöön. Fluke 435:ssä on lisätoimintoja, kuten verkon signaalijännitteen mittaus, tiedonkeruu, 0.1 % ACjännitteen mittaustarkkuus IEC luokan A mukaisesti, muistin kokoa on kasvatettu tiedonkeruuta varten, Power Log-ohjelmisto, joustavat lenkkivirtapihdit ja kova pyörällinen kantolaukku. Täydelliset käyttöohjeet löytyvät Users Manualkäyttöoppaasta (tulossa suomeksi lähiaikoina). Huoltokeskukset Tiedon lähimmästä huolto- ja kalibrointipisteestämme löydät osoitteesta: tai soittamalla Flukelle seuraaviin numeroihin: , USA ja Kanada , Eurooppa , Suomi. Turvallisuusohjeet: Lue ensin Fluke 434/435, kolmivaiheinen sähkönlaadun analysaattori - tämän jälkeen käytämme siitä vain nimeä "analysaattori - täyttää seuraavat standardit: IEC/EN , CAN/CSA C22.2 No , UL std No , osa 1: yleiset vaatimukset, turvaluokitus: 600V CAT IV / 1000V CAT III Pollution Degree 2. Käytä analysaattoria ja sen lisävarusteita vain kuten käyttöohjeessa on neuvottu. Muussa tapauksessa mittausturvallisuus voi huonontua. Varoitus merkitsee olosuhteita tai toimia, jotka aiheuttavat vaaran tai vaaroja käyttäjälle. Huomio merkitsee olosuhteita tai toimia, jotka voivat vaurioittaa analysaattoria. 1

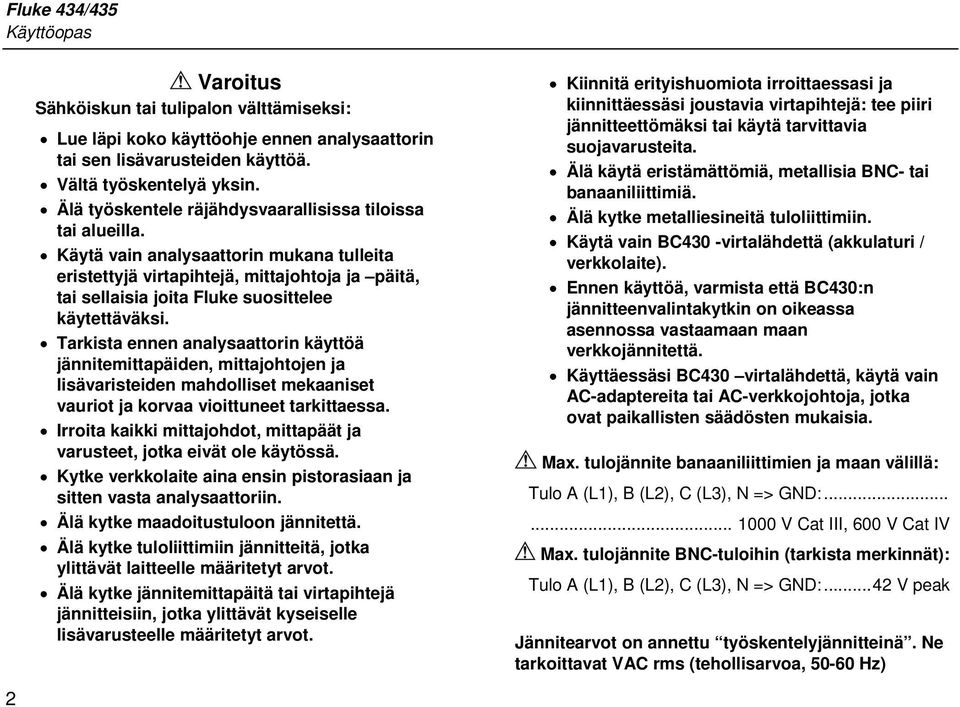

4 Fluke 434/435 Käyttöopas 2 Varoitus Sähköiskun tai tulipalon välttämiseksi: Lue läpi koko käyttöohje ennen analysaattorin tai sen lisävarusteiden käyttöä. Vältä työskentelyä yksin. Älä työskentele räjähdysvaarallisissa tiloissa tai alueilla. Käytä vain analysaattorin mukana tulleita eristettyjä virtapihtejä, mittajohtoja ja päitä, tai sellaisia joita Fluke suosittelee käytettäväksi. Tarkista ennen analysaattorin käyttöä jännitemittapäiden, mittajohtojen ja lisävaristeiden mahdolliset mekaaniset vauriot ja korvaa vioittuneet tarkittaessa. Irroita kaikki mittajohdot, mittapäät ja varusteet, jotka eivät ole käytössä. Kytke verkkolaite aina ensin pistorasiaan ja sitten vasta analysaattoriin. Älä kytke maadoitustuloon jännitettä. Älä kytke tuloliittimiin jännitteitä, jotka ylittävät laitteelle määritetyt arvot. Älä kytke jännitemittapäitä tai virtapihtejä jännitteisiin, jotka ylittävät kyseiselle lisävarusteelle määritetyt arvot. Kiinnitä erityishuomiota irroittaessasi ja kiinnittäessäsi joustavia virtapihtejä: tee piiri jännitteettömäksi tai käytä tarvittavia suojavarusteita. Älä käytä eristämättömiä, metallisia BNC- tai banaaniliittimiä. Älä kytke metalliesineitä tuloliittimiin. Käytä vain BC430 -virtalähdettä (akkulaturi / verkkolaite). Ennen käyttöä, varmista että BC430:n jännitteenvalintakytkin on oikeassa asennossa vastaamaan maan verkkojännitettä. Käyttäessäsi BC430 virtalähdettä, käytä vain AC-adaptereita tai AC-verkkojohtoja, jotka ovat paikallisten säädösten mukaisia. Max. tulojännite banaaniliittimien ja maan välillä: Tulo A (L1), B (L2), C (L3), N => GND: V Cat III, 600 V Cat IV Max. tulojännite BNC-tuloihin (tarkista merkinnät): Tulo A (L1), B (L2), C (L3), N => GND:...42 V peak Jännitearvot on annettu työskentelyjännitteinä. Ne tarkoittavat VAC rms (tehollisarvoa, Hz)

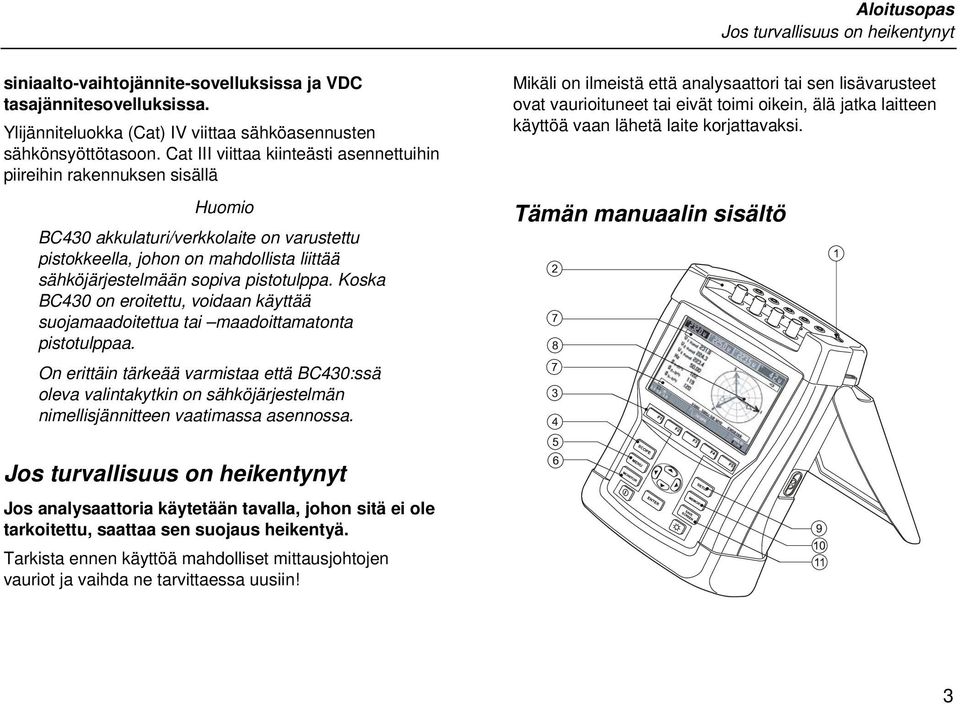

5 Aloitusopas Jos turvallisuus on heikentynyt siniaalto-vaihtojännite-sovelluksissa ja VDC tasajännitesovelluksissa. Ylijänniteluokka (Cat) IV viittaa sähköasennusten sähkönsyöttötasoon. Cat III viittaa kiinteästi asennettuihin piireihin rakennuksen sisällä Huomio BC430 akkulaturi/verkkolaite on varustettu pistokkeella, johon on mahdollista liittää sähköjärjestelmään sopiva pistotulppa. Koska BC430 on eroitettu, voidaan käyttää suojamaadoitettua tai maadoittamatonta pistotulppaa. On erittäin tärkeää varmistaa että BC430:ssä oleva valintakytkin on sähköjärjestelmän nimellisjännitteen vaatimassa asennossa. Mikäli on ilmeistä että analysaattori tai sen lisävarusteet ovat vaurioituneet tai eivät toimi oikein, älä jatka laitteen käyttöä vaan lähetä laite korjattavaksi. Tämän manuaalin sisältö Jos turvallisuus on heikentynyt Jos analysaattoria käytetään tavalla, johon sitä ei ole tarkoitettu, saattaa sen suojaus heikentyä. Tarkista ennen käyttöä mahdolliset mittausjohtojen vauriot ja vaihda ne tarvittaessa uusiin! 3

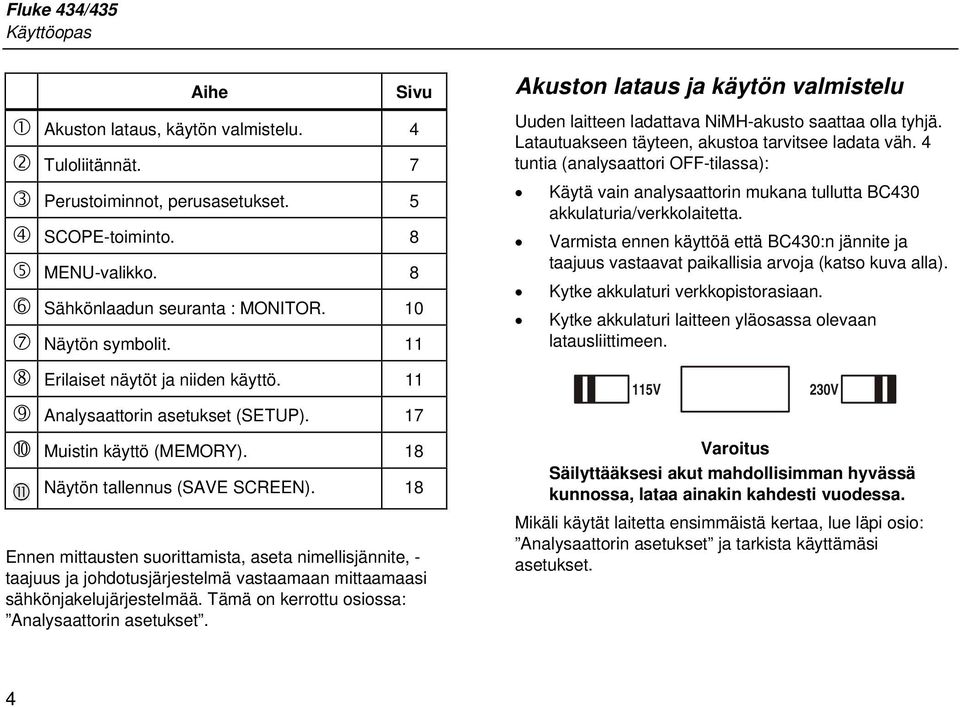

6 Fluke 434/435 Käyttöopas Aihe Sivu Akuston lataus, käytön valmistelu. 4 Tuloliitännät. 7 Perustoiminnot, perusasetukset. 5 SCOPE-toiminto. 8 MENU-valikko. 8 Sähkönlaadun seuranta : MONITOR. 10 Näytön symbolit. 11 Erilaiset näytöt ja niiden käyttö. 11 Analysaattorin asetukset (SETUP). 17 Muistin käyttö (MEMORY). 18 Näytön tallennus (SAVE SCREEN). 18 Ennen mittausten suorittamista, aseta nimellisjännite, - taajuus ja johdotusjärjestelmä vastaamaan mittaamaasi sähkönjakelujärjestelmää. Tämä on kerrottu osiossa: Analysaattorin asetukset. Akuston lataus ja käytön valmistelu Uuden laitteen ladattava NiMH-akusto saattaa olla tyhjä. Latautuakseen täyteen, akustoa tarvitsee ladata väh. 4 tuntia (analysaattori OFF-tilassa): Käytä vain analysaattorin mukana tullutta BC430 akkulaturia/verkkolaitetta. Varmista ennen käyttöä että BC430:n jännite ja taajuus vastaavat paikallisia arvoja (katso kuva alla). Kytke akkulaturi verkkopistorasiaan. Kytke akkulaturi laitteen yläosassa olevaan latausliittimeen. 115V 230V Varoitus Säilyttääksesi akut mahdollisimman hyvässä kunnossa, lataa ainakin kahdesti vuodessa. Mikäli käytät laitetta ensimmäistä kertaa, lue läpi osio: Analysaattorin asetukset ja tarkista käyttämäsi asetukset. 4

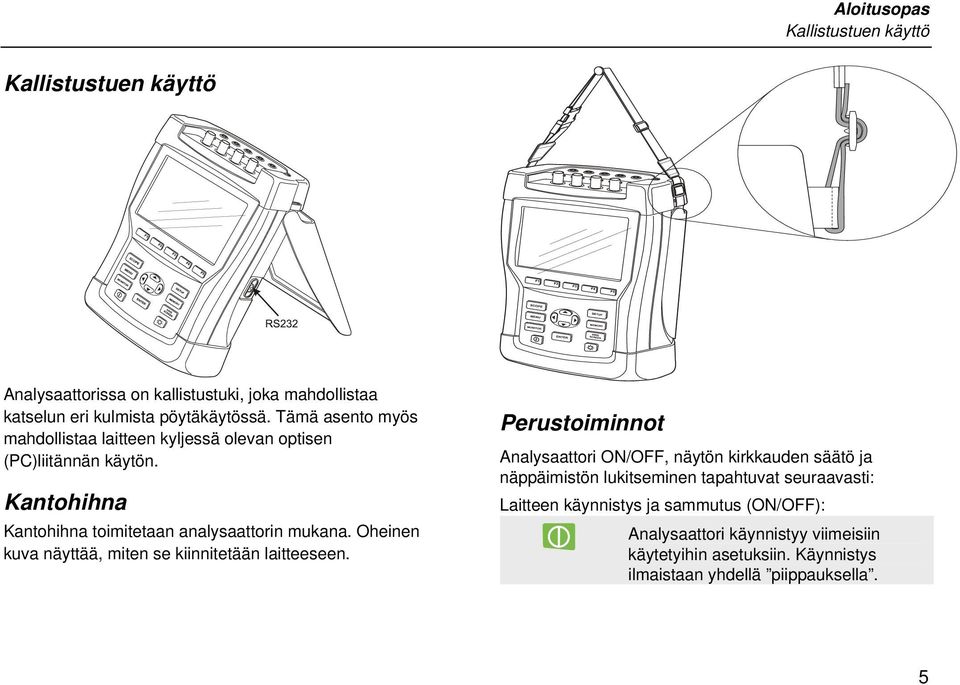

7 Aloitusopas Kallistustuen käyttö Kallistustuen käyttö Analysaattorissa on kallistustuki, joka mahdollistaa katselun eri kulmista pöytäkäytössä. Tämä asento myös mahdollistaa laitteen kyljessä olevan optisen (PC)liitännän käytön. Kantohihna Kantohihna toimitetaan analysaattorin mukana. Oheinen kuva näyttää, miten se kiinnitetään laitteeseen. Perustoiminnot Analysaattori ON/OFF, näytön kirkkauden säätö ja näppäimistön lukitseminen tapahtuvat seuraavasti: Laitteen käynnistys ja sammutus (ON/OFF): Analysaattori käynnistyy viimeisiin käytetyihin asetuksiin. Käynnistys ilmaistaan yhdellä piippauksella. 5

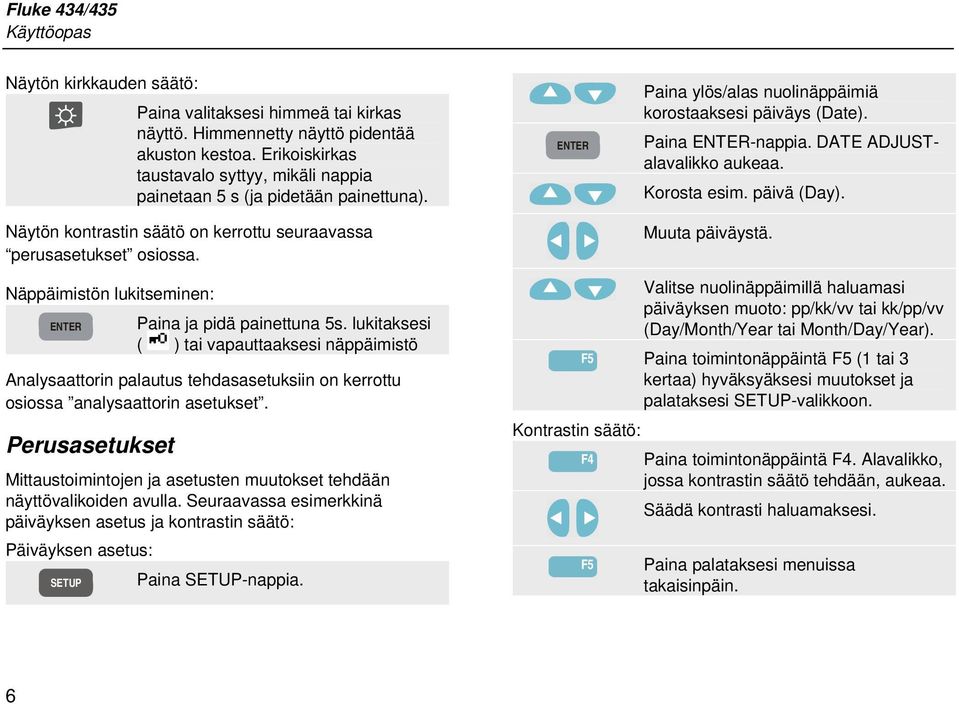

8 Fluke 434/435 Käyttöopas Näytön kirkkauden säätö: Paina valitaksesi himmeä tai kirkas näyttö. Himmennetty näyttö pidentää akuston kestoa. Erikoiskirkas taustavalo syttyy, mikäli nappia painetaan 5 s (ja pidetään painettuna). Näytön kontrastin säätö on kerrottu seuraavassa perusasetukset osiossa. ENTER Paina ylös/alas nuolinäppäimiä korostaaksesi päiväys (Date). Paina ENTER-nappia. DATE ADJUSTalavalikko aukeaa. Korosta esim. päivä (Day). Muuta päiväystä. Näppäimistön lukitseminen: ENTER Paina ja pidä painettuna 5s. lukitaksesi ( ) tai vapauttaaksesi näppäimistö Analysaattorin palautus tehdasasetuksiin on kerrottu osiossa analysaattorin asetukset. Perusasetukset Mittaustoimintojen ja asetusten muutokset tehdään näyttövalikoiden avulla. Seuraavassa esimerkkinä päiväyksen asetus ja kontrastin säätö: Päiväyksen asetus: Paina SETUP-nappia. SETUP Valitse nuolinäppäimillä haluamasi päiväyksen muoto: pp/kk/vv tai kk/pp/vv (Day/Month/Year tai Month/Day/Year). F5 Paina toimintonäppäintä F5 (1 tai 3 kertaa) hyväksyäksesi muutokset ja palataksesi SETUP-valikkoon. Kontrastin säätö: F4 Paina toimintonäppäintä F4. Alavalikko, jossa kontrastin säätö tehdään, aukeaa. Säädä kontrasti haluamaksesi. F5 Paina palataksesi menuissa takaisinpäin. 6

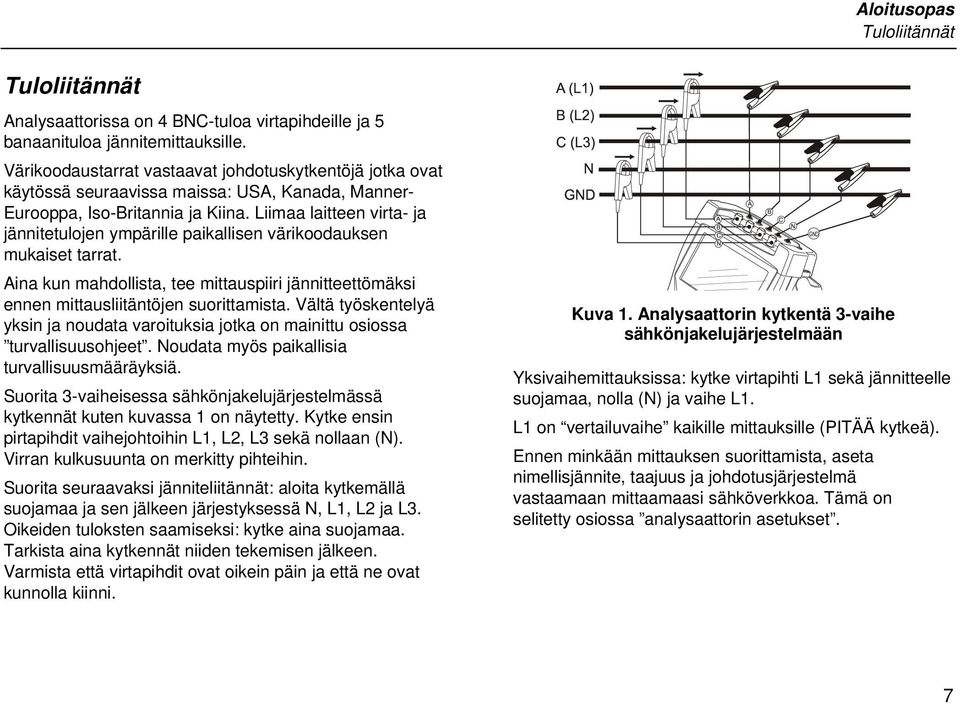

9 Aloitusopas Tuloliitännät Tuloliitännät Analysaattorissa on 4 BNC-tuloa virtapihdeille ja 5 banaanituloa jännitemittauksille. Värikoodaustarrat vastaavat johdotuskytkentöjä jotka ovat käytössä seuraavissa maissa: USA, Kanada, Manner- Eurooppa, Iso-Britannia ja Kiina. Liimaa laitteen virta- ja jännitetulojen ympärille paikallisen värikoodauksen mukaiset tarrat. Aina kun mahdollista, tee mittauspiiri jännitteettömäksi ennen mittausliitäntöjen suorittamista. Vältä työskentelyä yksin ja noudata varoituksia jotka on mainittu osiossa turvallisuusohjeet. Noudata myös paikallisia turvallisuusmääräyksiä. Suorita 3-vaiheisessa sähkönjakelujärjestelmässä kytkennät kuten kuvassa 1 on näytetty. Kytke ensin pirtapihdit vaihejohtoihin L1, L2, L3 sekä nollaan (N). Virran kulkusuunta on merkitty pihteihin. Suorita seuraavaksi jänniteliitännät: aloita kytkemällä suojamaa ja sen jälkeen järjestyksessä N, L1, L2 ja L3. Oikeiden tuloksten saamiseksi: kytke aina suojamaa. Tarkista aina kytkennät niiden tekemisen jälkeen. Varmista että virtapihdit ovat oikein päin ja että ne ovat kunnolla kiinni. Kuva 1. Analysaattorin kytkentä 3-vaihe sähkönjakelujärjestelmään Yksivaihemittauksissa: kytke virtapihti L1 sekä jännitteelle suojamaa, nolla (N) ja vaihe L1. L1 on vertailuvaihe kaikille mittauksille (PITÄÄ kytkeä). Ennen minkään mittauksen suorittamista, aseta nimellisjännite, taajuus ja johdotusjärjestelmä vastaamaan mittaamaasi sähköverkkoa. Tämä on selitetty osiossa analysaattorin asetukset. 7

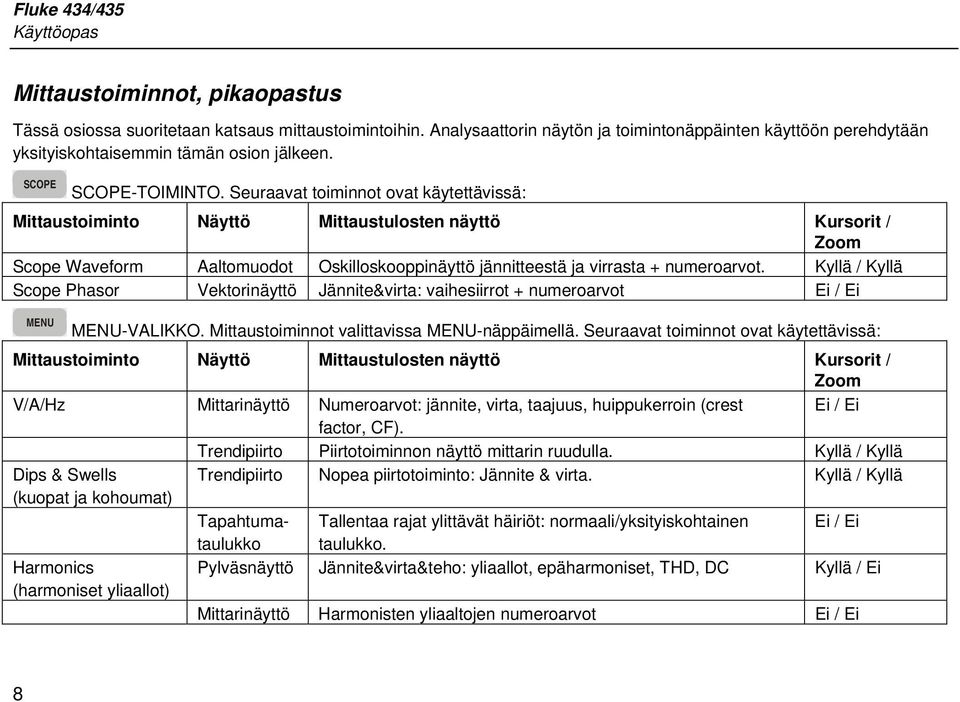

10 Fluke 434/435 Käyttöopas Mittaustoiminnot, pikaopastus Tässä osiossa suoritetaan katsaus mittaustoimintoihin. Analysaattorin näytön ja toimintonäppäinten käyttöön perehdytään yksityiskohtaisemmin tämän osion jälkeen. SCOPE SCOPE-TOIMINTO. Seuraavat toiminnot ovat käytettävissä: Mittaustoiminto Näyttö Mittaustulosten näyttö Kursorit / Zoom Scope Waveform Aaltomuodot Oskilloskooppinäyttö jännitteestä ja virrasta + numeroarvot. Kyllä / Kyllä Scope Phasor Vektorinäyttö Jännite&virta: vaihesiirrot + numeroarvot Ei / Ei MENU MENU-VALIKKO. Mittaustoiminnot valittavissa MENU-näppäimellä. Seuraavat toiminnot ovat käytettävissä: Mittaustoiminto Näyttö Mittaustulosten näyttö Kursorit / Zoom V/A/Hz Mittarinäyttö Numeroarvot: jännite, virta, taajuus, huippukerroin (crest Ei / Ei factor, CF). Trendipiirto Piirtotoiminnon näyttö mittarin ruudulla. Kyllä / Kyllä Dips & Swells Trendipiirto Nopea piirtotoiminto: Jännite & virta. Kyllä / Kyllä (kuopat ja kohoumat) Tapahtumataulukko Tallentaa rajat ylittävät häiriöt: normaali/yksityiskohtainen Ei / Ei taulukko. Harmonics Pylväsnäyttö Jännite&virta&teho: yliaallot, epäharmoniset, THD, DC Kyllä / Ei (harmoniset yliaallot) Mittarinäyttö Harmonisten yliaaltojen numeroarvot Ei / Ei 8

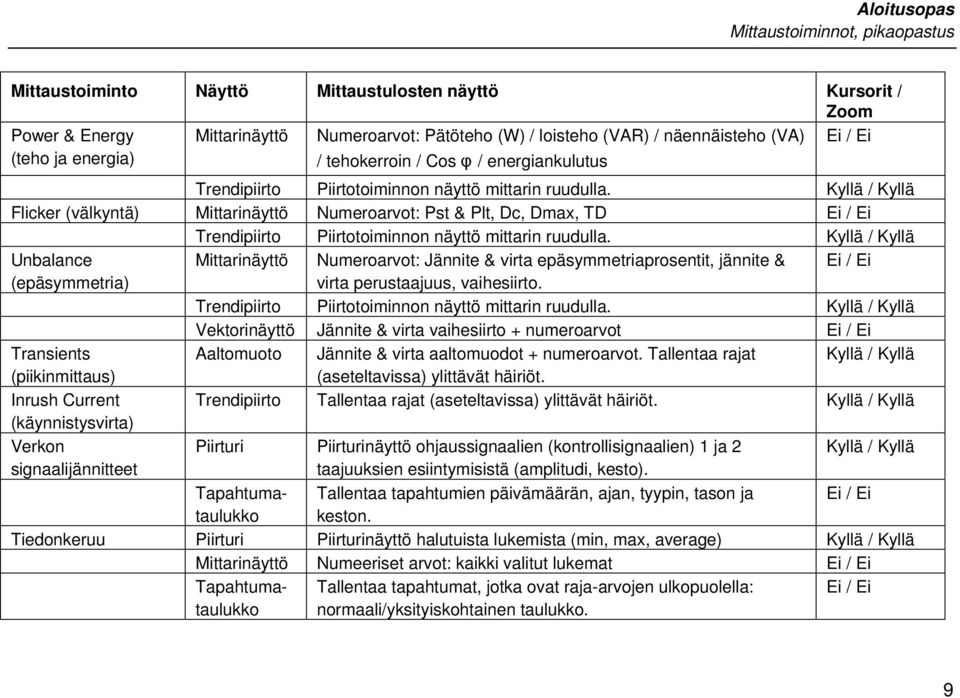

11 Aloitusopas Mittaustoiminnot, pikaopastus Mittaustoiminto Näyttö Mittaustulosten näyttö Kursorit / Zoom Power & Energy (teho ja energia) Mittarinäyttö Numeroarvot: Pätöteho (W) / loisteho (VAR) / näennäisteho (VA) / tehokerroin / Cos φ / energiankulutus Ei / Ei Trendipiirto Piirtotoiminnon näyttö mittarin ruudulla. Kyllä / Kyllä Flicker (välkyntä) Mittarinäyttö Numeroarvot: Pst & Plt, Dc, Dmax, TD Ei / Ei Trendipiirto Piirtotoiminnon näyttö mittarin ruudulla. Kyllä / Kyllä Unbalance Mittarinäyttö Numeroarvot: Jännite & virta epäsymmetriaprosentit, jännite & Ei / Ei (epäsymmetria) virta perustaajuus, vaihesiirto. Trendipiirto Piirtotoiminnon näyttö mittarin ruudulla. Kyllä / Kyllä Vektorinäyttö Jännite & virta vaihesiirto + numeroarvot Ei / Ei Transients Aaltomuoto Jännite & virta aaltomuodot + numeroarvot. Tallentaa rajat Kyllä / Kyllä (piikinmittaus) (aseteltavissa) ylittävät häiriöt. Inrush Current Trendipiirto Tallentaa rajat (aseteltavissa) ylittävät häiriöt. Kyllä / Kyllä (käynnistysvirta) Verkon Piirturi Piirturinäyttö ohjaussignaalien (kontrollisignaalien) 1 ja 2 Kyllä / Kyllä signaalijännitteet taajuuksien esiintymisistä (amplitudi, kesto). Tapahtumataulukko Tallentaa tapahtumien päivämäärän, ajan, tyypin, tason ja Ei / Ei keston. Tiedonkeruu Piirturi Piirturinäyttö halutuista lukemista (min, max, average) Kyllä / Kyllä Mittarinäyttö Numeeriset arvot: kaikki valitut lukemat Ei / Ei Tapahtumataulukko Tallentaa tapahtumat, jotka ovat raja-arvojen ulkopuolella: normaali/yksityiskohtainen taulukko. Ei / Ei 9

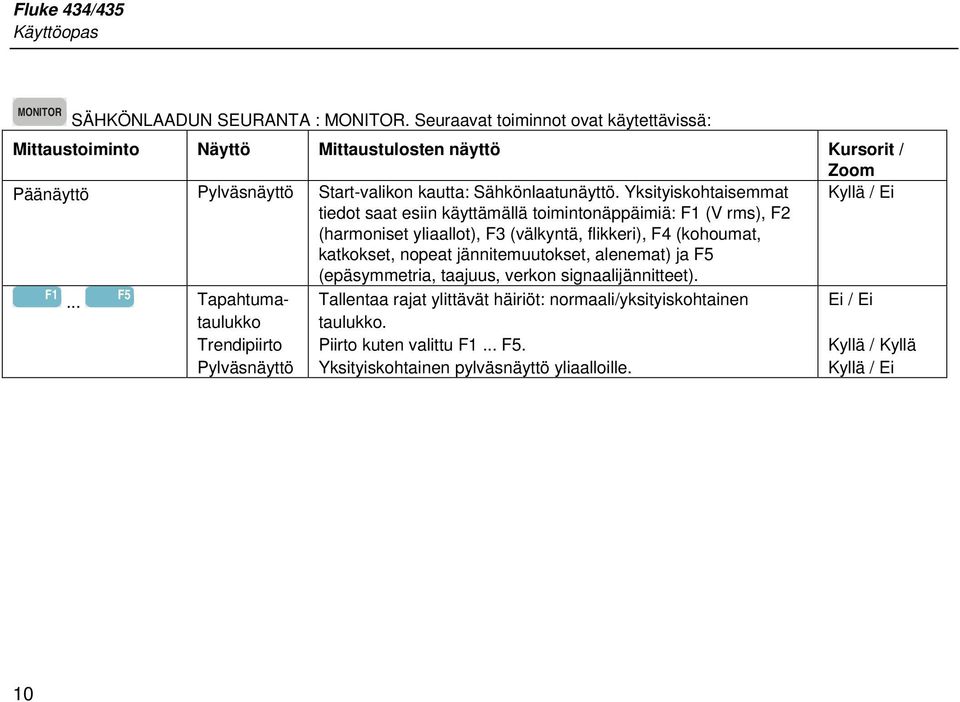

12 Fluke 434/435 Käyttöopas MONITOR SÄHKÖNLAADUN SEURANTA : MONITOR. Seuraavat toiminnot ovat käytettävissä: Mittaustoiminto Näyttö Mittaustulosten näyttö Kursorit / Zoom Päänäyttö Pylväsnäyttö Start-valikon kautta: Sähkönlaatunäyttö. Yksityiskohtaisemmat Kyllä / Ei tiedot saat esiin käyttämällä toimintonäppäimiä: F1 (V rms), F2 (harmoniset yliaallot), F3 (välkyntä, flikkeri), F4 (kohoumat, katkokset, nopeat jännitemuutokset, alenemat) ja F5 (epäsymmetria, taajuus, verkon signaalijännitteet). F1... F5 Tapahtumataulukko Trendipiirto Pylväsnäyttö Tallentaa rajat ylittävät häiriöt: normaali/yksityiskohtainen taulukko. Piirto kuten valittu F1... F5. Yksityiskohtainen pylväsnäyttö yliaalloille. Ei / Ei Kyllä / Kyllä Kyllä / Ei 10

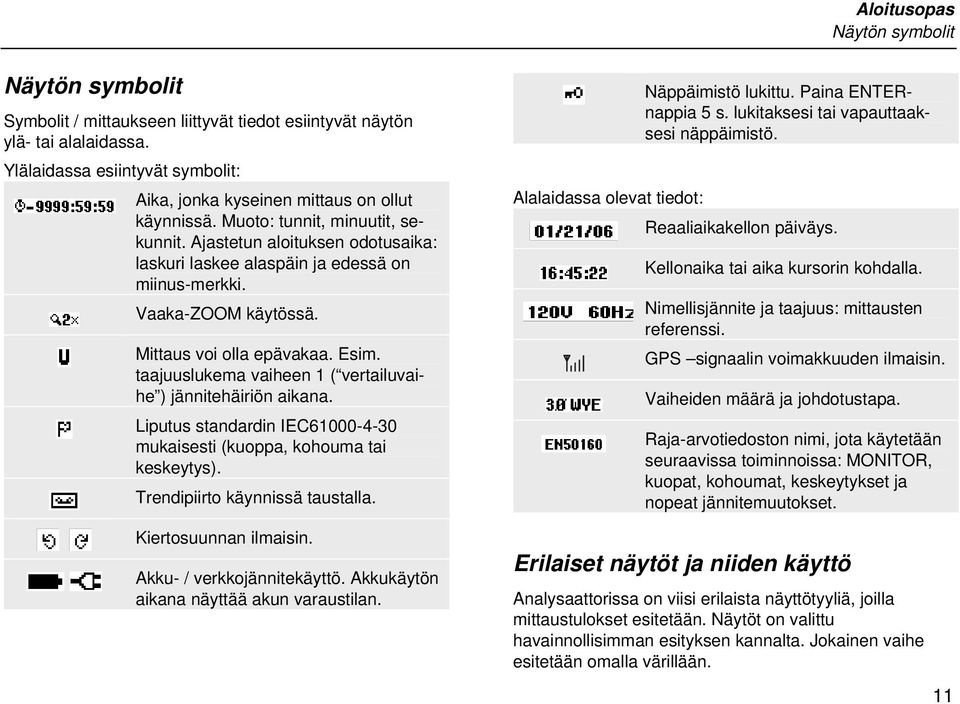

13 Aloitusopas Näytön symbolit Näytön symbolit Symbolit / mittaukseen liittyvät tiedot esiintyvät näytön ylä- tai alalaidassa. Ylälaidassa esiintyvät symbolit: Aika, jonka kyseinen mittaus on ollut käynnissä. Muoto: tunnit, minuutit, sekunnit. Ajastetun aloituksen odotusaika: laskuri laskee alaspäin ja edessä on miinus-merkki. Vaaka-ZOOM käytössä. Mittaus voi olla epävakaa. Esim. taajuuslukema vaiheen 1 ( vertailuvaihe ) jännitehäiriön aikana. Liputus standardin IEC mukaisesti (kuoppa, kohouma tai keskeytys). Trendipiirto käynnissä taustalla. Kiertosuunnan ilmaisin. Akku- / verkkojännitekäyttö. Akkukäytön aikana näyttää akun varaustilan. Näppäimistö lukittu. Paina ENTERnappia 5 s. lukitaksesi tai vapauttaaksesi näppäimistö. Alalaidassa olevat tiedot: Reaaliaikakellon päiväys. Kellonaika tai aika kursorin kohdalla. Nimellisjännite ja taajuus: mittausten referenssi. GPS signaalin voimakkuuden ilmaisin. Vaiheiden määrä ja johdotustapa. Raja-arvotiedoston nimi, jota käytetään seuraavissa toiminnoissa: MONITOR, kuopat, kohoumat, keskeytykset ja nopeat jännitemuutokset. Erilaiset näytöt ja niiden käyttö Analysaattorissa on viisi erilaista näyttötyyliä, joilla mittaustulokset esitetään. Näytöt on valittu havainnollisimman esityksen kannalta. Jokainen vaihe esitetään omalla värillään. 11

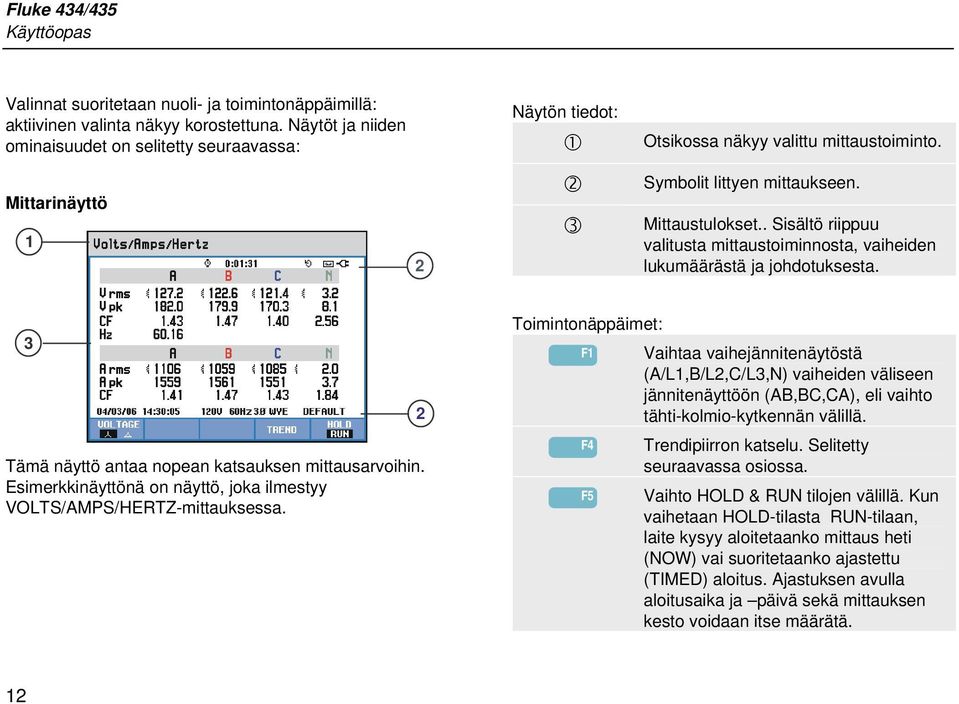

14 Fluke 434/435 Käyttöopas Valinnat suoritetaan nuoli- ja toimintonäppäimillä: aktiivinen valinta näkyy korostettuna. Näytöt ja niiden ominaisuudet on selitetty seuraavassa: Näytön tiedot: Otsikossa näkyy valittu mittaustoiminto. Mittarinäyttö 1 2 Symbolit littyen mittaukseen. Mittaustulokset.. Sisältö riippuu valitusta mittaustoiminnosta, vaiheiden lukumäärästä ja johdotuksesta. 3 Tämä näyttö antaa nopean katsauksen mittausarvoihin. Esimerkkinäyttönä on näyttö, joka ilmestyy VOLTS/AMPS/HERTZ-mittauksessa. 2 Toimintonäppäimet: F1 Vaihtaa vaihejännitenäytöstä (A/L1,B/L2,C/L3,N) vaiheiden väliseen jännitenäyttöön (AB,BC,CA), eli vaihto tähti-kolmio-kytkennän välillä. F4 Trendipiirron katselu. Selitetty seuraavassa osiossa. F5 Vaihto HOLD & RUN tilojen välillä. Kun vaihetaan HOLD-tilasta RUN-tilaan, laite kysyy aloitetaanko mittaus heti (NOW) vai suoritetaanko ajastettu (TIMED) aloitus. Ajastuksen avulla aloitusaika ja päivä sekä mittauksen kesto voidaan itse määrätä. 12

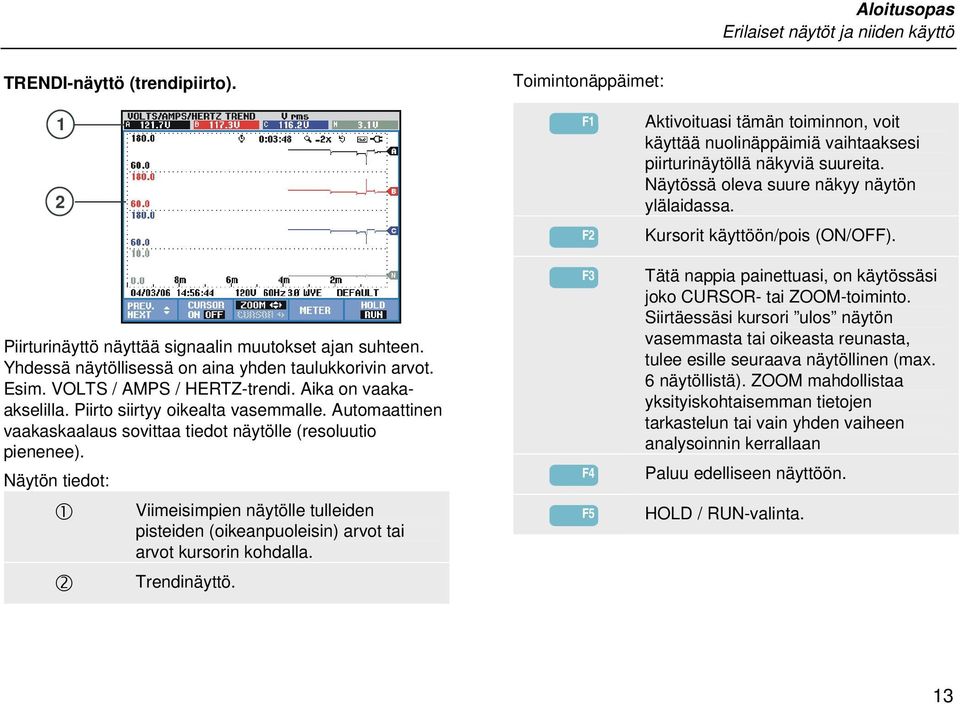

15 Aloitusopas Erilaiset näytöt ja niiden käyttö TRENDI-näyttö (trendipiirto). Toimintonäppäimet: 1 2 Piirturinäyttö näyttää signaalin muutokset ajan suhteen. Yhdessä näytöllisessä on aina yhden taulukkorivin arvot. Esim. VOLTS / AMPS / HERTZ-trendi. Aika on vaakaakselilla. Piirto siirtyy oikealta vasemmalle. Automaattinen vaakaskaalaus sovittaa tiedot näytölle (resoluutio pienenee). Näytön tiedot: Viimeisimpien näytölle tulleiden pisteiden (oikeanpuoleisin) arvot tai arvot kursorin kohdalla. Trendinäyttö. F1 F2 F3 F4 F5 Aktivoituasi tämän toiminnon, voit käyttää nuolinäppäimiä vaihtaaksesi piirturinäytöllä näkyviä suureita. Näytössä oleva suure näkyy näytön ylälaidassa. Kursorit käyttöön/pois (ON/OFF). Tätä nappia painettuasi, on käytössäsi joko CURSOR- tai ZOOM-toiminto. Siirtäessäsi kursori ulos näytön vasemmasta tai oikeasta reunasta, tulee esille seuraava näytöllinen (max. 6 näytöllistä). ZOOM mahdollistaa yksityiskohtaisemman tietojen tarkastelun tai vain yhden vaiheen analysoinnin kerrallaan Paluu edelliseen näyttöön. HOLD / RUN-valinta. 13

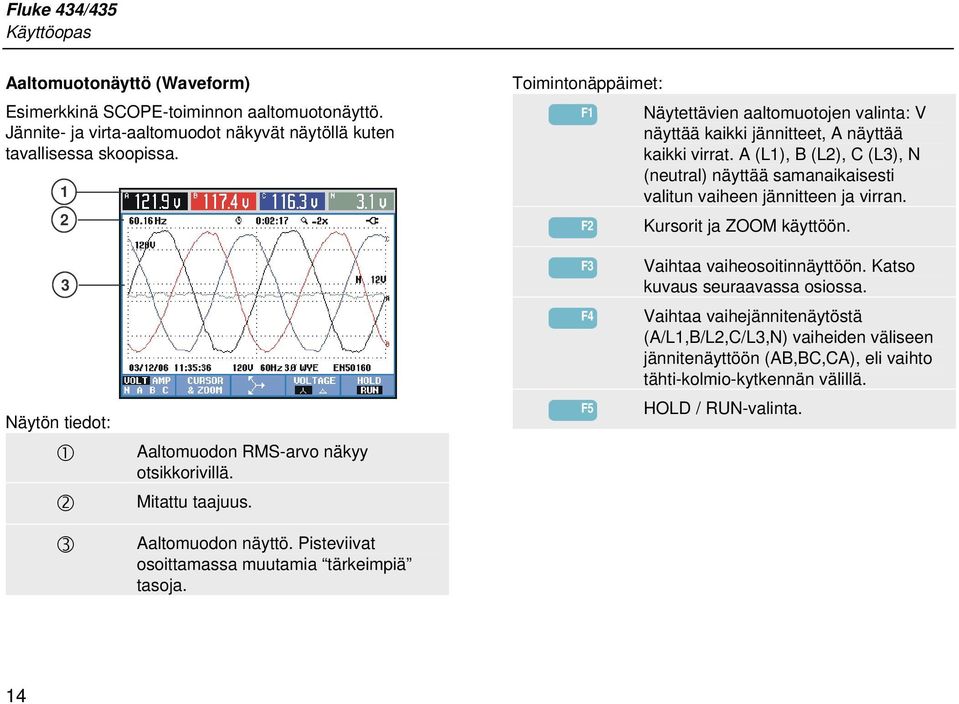

16 Fluke 434/435 Käyttöopas Aaltomuotonäyttö (Waveform) Esimerkkinä SCOPE-toiminnon aaltomuotonäyttö. Jännite- ja virta-aaltomuodot näkyvät näytöllä kuten tavallisessa skoopissa. 1 2 Toimintonäppäimet: F1 F2 Näytettävien aaltomuotojen valinta: V näyttää kaikki jännitteet, A näyttää kaikki virrat. A (L1), B (L2), C (L3), N (neutral) näyttää samanaikaisesti valitun vaiheen jännitteen ja virran. Kursorit ja ZOOM käyttöön. 3 Näytön tiedot: Aaltomuodon RMS-arvo näkyy otsikkorivillä. Mitattu taajuus. Aaltomuodon näyttö. Pisteviivat osoittamassa muutamia tärkeimpiä tasoja. F3 F4 F5 Vaihtaa vaiheosoitinnäyttöön. Katso kuvaus seuraavassa osiossa. Vaihtaa vaihejännitenäytöstä (A/L1,B/L2,C/L3,N) vaiheiden väliseen jännitenäyttöön (AB,BC,CA), eli vaihto tähti-kolmio-kytkennän välillä. HOLD / RUN-valinta. 14

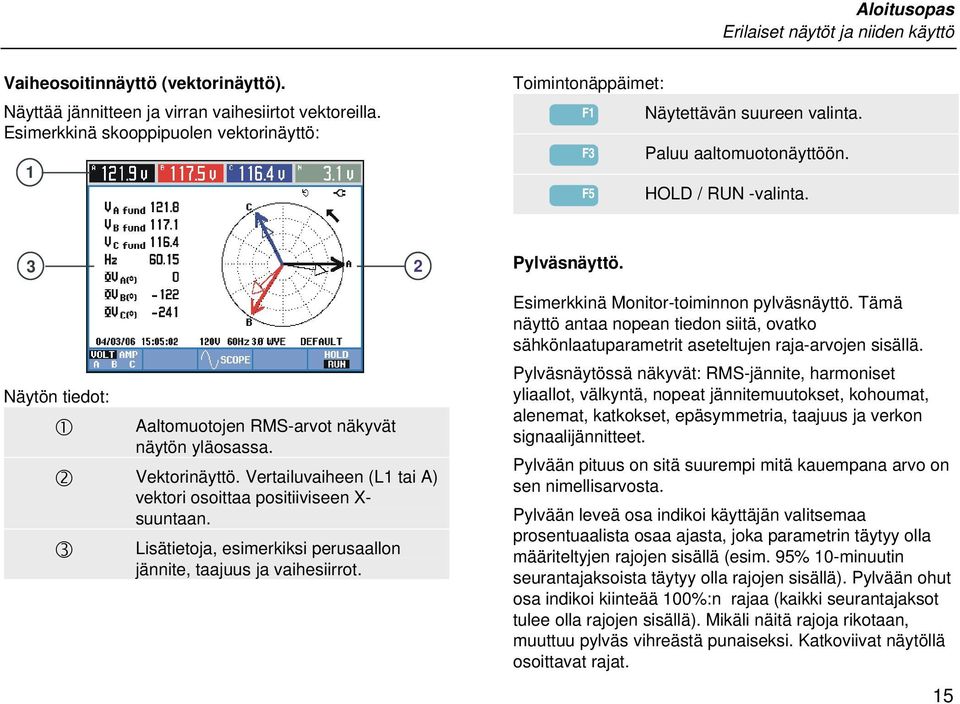

17 Aloitusopas Erilaiset näytöt ja niiden käyttö Vaiheosoitinnäyttö (vektorinäyttö). Näyttää jännitteen ja virran vaihesiirtot vektoreilla. Esimerkkinä skooppipuolen vektorinäyttö: 1 Toimintonäppäimet: F1 F3 F5 Näytettävän suureen valinta. Paluu aaltomuotonäyttöön. HOLD / RUN -valinta. 3 2 Näytön tiedot: Aaltomuotojen RMS-arvot näkyvät näytön yläosassa. Vektorinäyttö. Vertailuvaiheen (L1 tai A) vektori osoittaa positiiviseen X- suuntaan. Lisätietoja, esimerkiksi perusaallon jännite, taajuus ja vaihesiirrot. Pylväsnäyttö. Esimerkkinä Monitor-toiminnon pylväsnäyttö. Tämä näyttö antaa nopean tiedon siitä, ovatko sähkönlaatuparametrit aseteltujen raja-arvojen sisällä. Pylväsnäytössä näkyvät: RMS-jännite, harmoniset yliaallot, välkyntä, nopeat jännitemuutokset, kohoumat, alenemat, katkokset, epäsymmetria, taajuus ja verkon signaalijännitteet. Pylvään pituus on sitä suurempi mitä kauempana arvo on sen nimellisarvosta. Pylvään leveä osa indikoi käyttäjän valitsemaa prosentuaalista osaa ajasta, joka parametrin täytyy olla määriteltyjen rajojen sisällä (esim. 95% 10-minuutin seurantajaksoista täytyy olla rajojen sisällä). Pylvään ohut osa indikoi kiinteää 100%:n rajaa (kaikki seurantajaksot tulee olla rajojen sisällä). Mikäli näitä rajoja rikotaan, muuttuu pylväs vihreästä punaiseksi. Katkoviivat näytöllä osoittavat rajat. 15

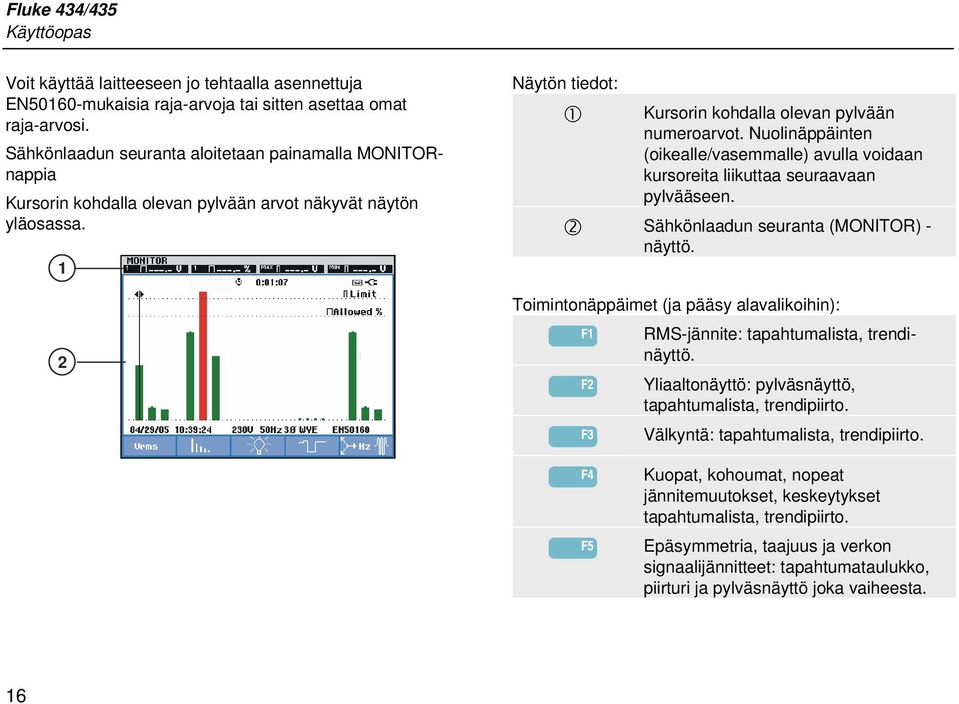

18 Fluke 434/435 Käyttöopas Voit käyttää laitteeseen jo tehtaalla asennettuja EN50160-mukaisia raja-arvoja tai sitten asettaa omat raja-arvosi. Sähkönlaadun seuranta aloitetaan painamalla MONITORnappia Kursorin kohdalla olevan pylvään arvot näkyvät näytön yläosassa. 1 2 Näytön tiedot: Kursorin kohdalla olevan pylvään numeroarvot. Nuolinäppäinten (oikealle/vasemmalle) avulla voidaan kursoreita liikuttaa seuraavaan pylvääseen. Sähkönlaadun seuranta (MONITOR) - näyttö. Toimintonäppäimet (ja pääsy alavalikoihin): F1 RMS-jännite: tapahtumalista, trendinäyttö. F2 Yliaaltonäyttö: pylväsnäyttö, tapahtumalista, trendipiirto. F3 Välkyntä: tapahtumalista, trendipiirto. F4 F5 Kuopat, kohoumat, nopeat jännitemuutokset, keskeytykset tapahtumalista, trendipiirto. Epäsymmetria, taajuus ja verkon signaalijännitteet: tapahtumataulukko, piirturi ja pylväsnäyttö joka vaiheesta. 16

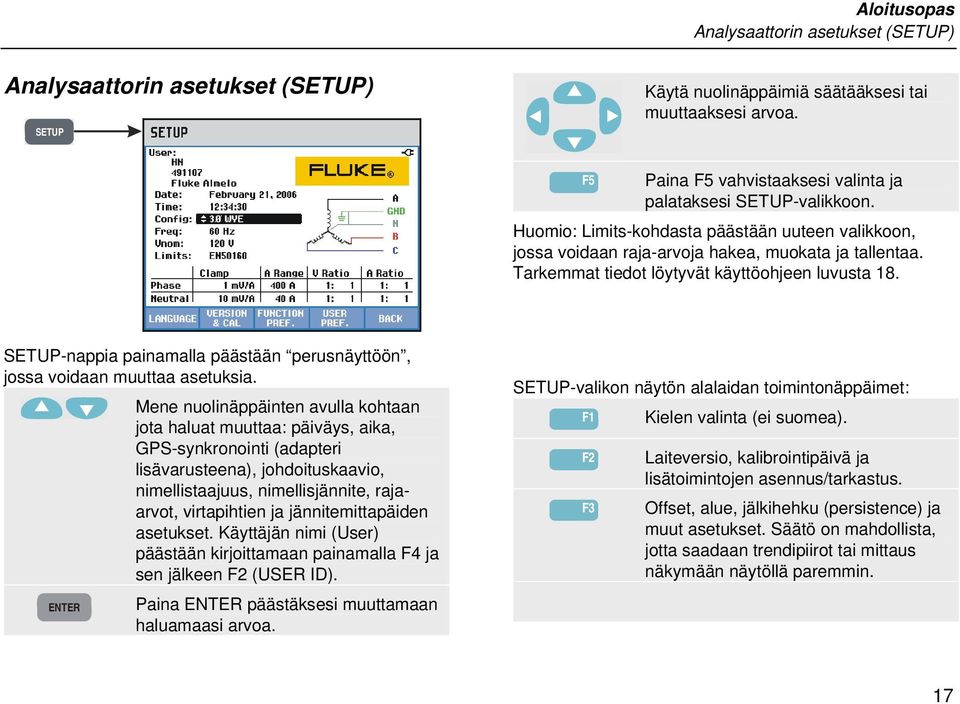

19 Aloitusopas Analysaattorin asetukset (SETUP) Analysaattorin asetukset (SETUP) SETUP Käytä nuolinäppäimiä säätääksesi tai muuttaaksesi arvoa. F5 Paina F5 vahvistaaksesi valinta ja palataksesi SETUP-valikkoon. Huomio: Limits-kohdasta päästään uuteen valikkoon, jossa voidaan raja-arvoja hakea, muokata ja tallentaa. Tarkemmat tiedot löytyvät käyttöohjeen luvusta 18. SETUP-nappia painamalla päästään perusnäyttöön, jossa voidaan muuttaa asetuksia. Mene nuolinäppäinten avulla kohtaan jota haluat muuttaa: päiväys, aika, GPS-synkronointi (adapteri lisävarusteena), johdoituskaavio, nimellistaajuus, nimellisjännite, rajaarvot, virtapihtien ja jännitemittapäiden asetukset. Käyttäjän nimi (User) päästään kirjoittamaan painamalla F4 ja sen jälkeen F2 (USER ID). ENTER Paina ENTER päästäksesi muuttamaan haluamaasi arvoa. SETUP-valikon näytön alalaidan toimintonäppäimet: F1 Kielen valinta (ei suomea). F2 F3 Laiteversio, kalibrointipäivä ja lisätoimintojen asennus/tarkastus. Offset, alue, jälkihehku (persistence) ja muut asetukset. Säätö on mahdollista, jotta saadaan trendipiirot tai mittaus näkymään näytöllä paremmin. 17

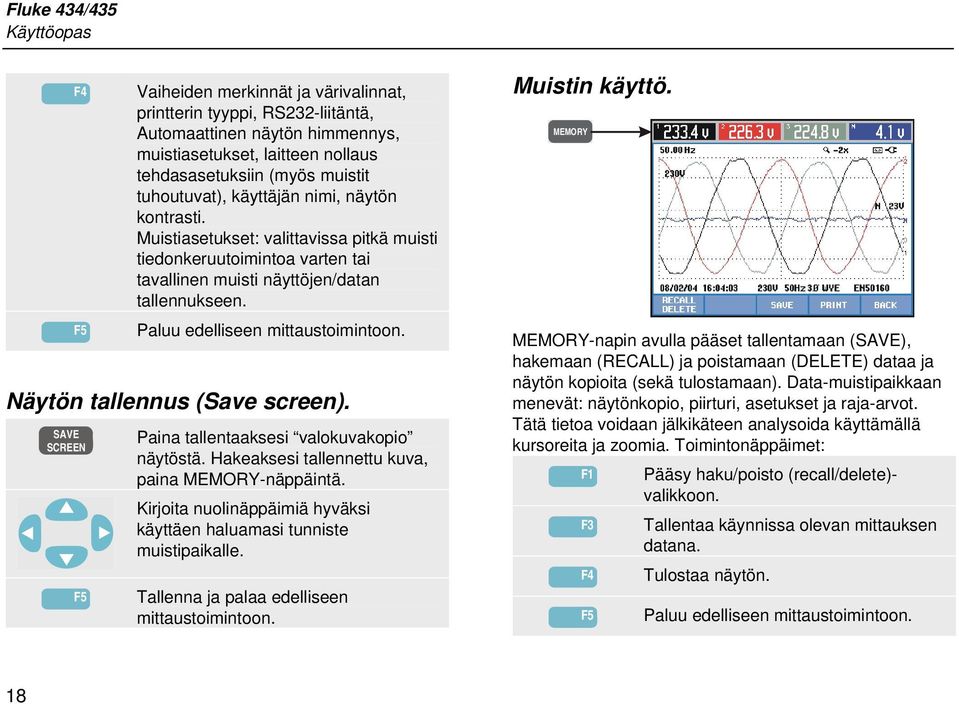

20 Fluke 434/435 Käyttöopas F4 F5 Vaiheiden merkinnät ja värivalinnat, printterin tyyppi, RS232-liitäntä, Automaattinen näytön himmennys, muistiasetukset, laitteen nollaus tehdasasetuksiin (myös muistit tuhoutuvat), käyttäjän nimi, näytön kontrasti. Muistiasetukset: valittavissa pitkä muisti tiedonkeruutoimintoa varten tai tavallinen muisti näyttöjen/datan tallennukseen. Paluu edelliseen mittaustoimintoon. Näytön tallennus (Save screen). SAVE SCREEN F5 Paina tallentaaksesi valokuvakopio näytöstä. Hakeaksesi tallennettu kuva, paina MEMORY-näppäintä. Kirjoita nuolinäppäimiä hyväksi käyttäen haluamasi tunniste muistipaikalle. Tallenna ja palaa edelliseen mittaustoimintoon. Muistin käyttö. MEMORY MEMORY-napin avulla pääset tallentamaan (SAVE), hakemaan (RECALL) ja poistamaan (DELETE) dataa ja näytön kopioita (sekä tulostamaan). Data-muistipaikkaan menevät: näytönkopio, piirturi, asetukset ja raja-arvot. Tätä tietoa voidaan jälkikäteen analysoida käyttämällä kursoreita ja zoomia. Toimintonäppäimet: F1 Pääsy haku/poisto (recall/delete)- valikkoon. F3 Tallentaa käynnissa olevan mittauksen datana. F4 Tulostaa näytön. F5 Paluu edelliseen mittaustoimintoon. 18
