Sähkönlaatumittarit ja tehoanalysaattorit

Transkriptio

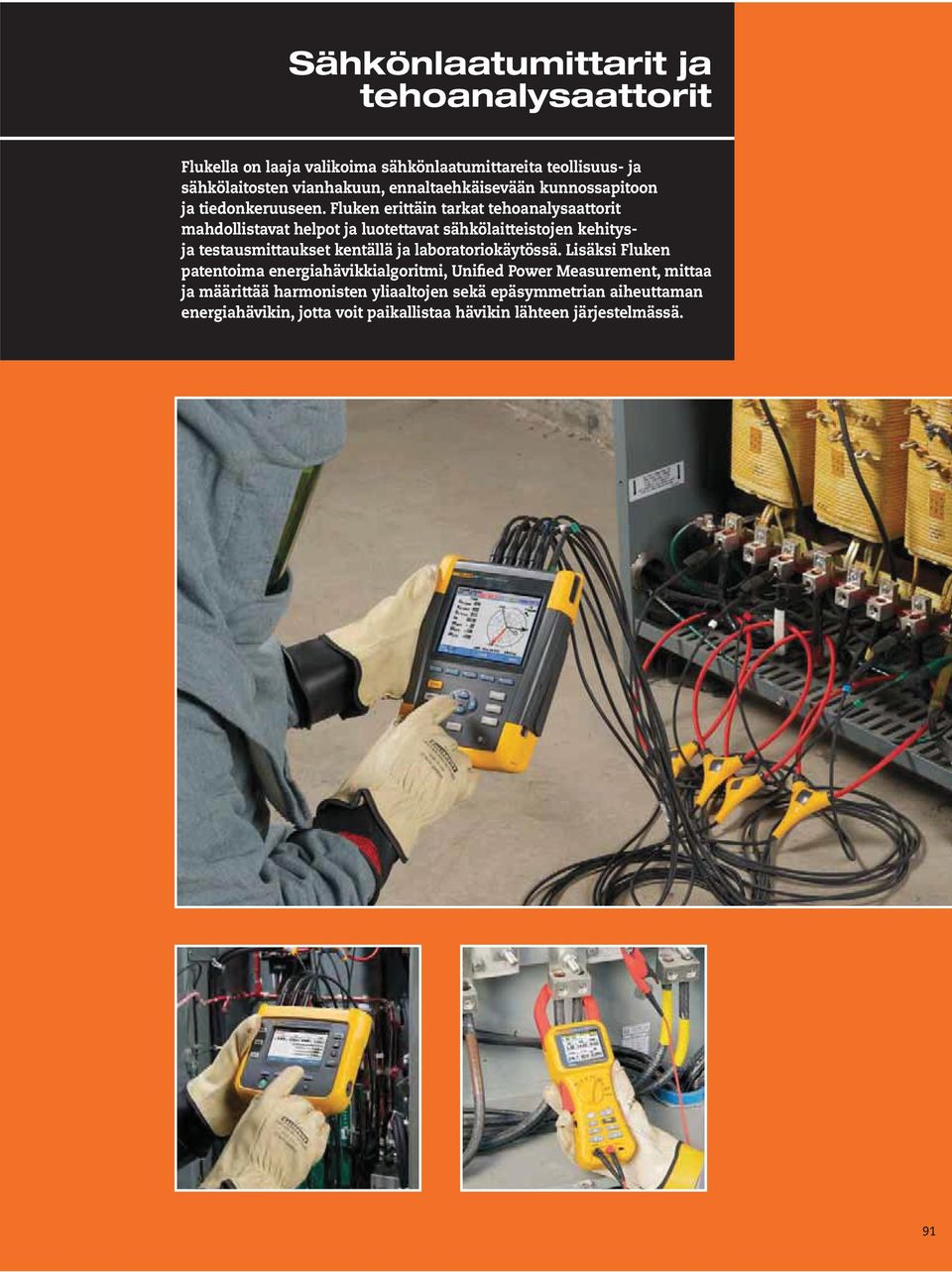

1 Sähkönlaatumittarit ja tehoanalysaattorit Flukella on laaja valikoima sähkönlaatumittareita teollisuus- ja sähkölaitosten vianhakuun, ennaltaehkäisevään kunnossapitoon ja tiedonkeruuseen. Fluken erittäin tarkat tehoanalysaattorit mahdollistavat helpot ja luotettavat sähkölaitteistojen kehitysja testausmittaukset kentällä ja laboratoriokäytössä. Lisäksi Fluken patentoima energiahävikkialgoritmi, Unified Power Measurement, mittaa ja määrittää harmonisten yliaaltojen sekä epäsymmetrian aiheuttaman energiahävikin, jotta voit paikallistaa hävikin lähteen järjestelmässä. 91

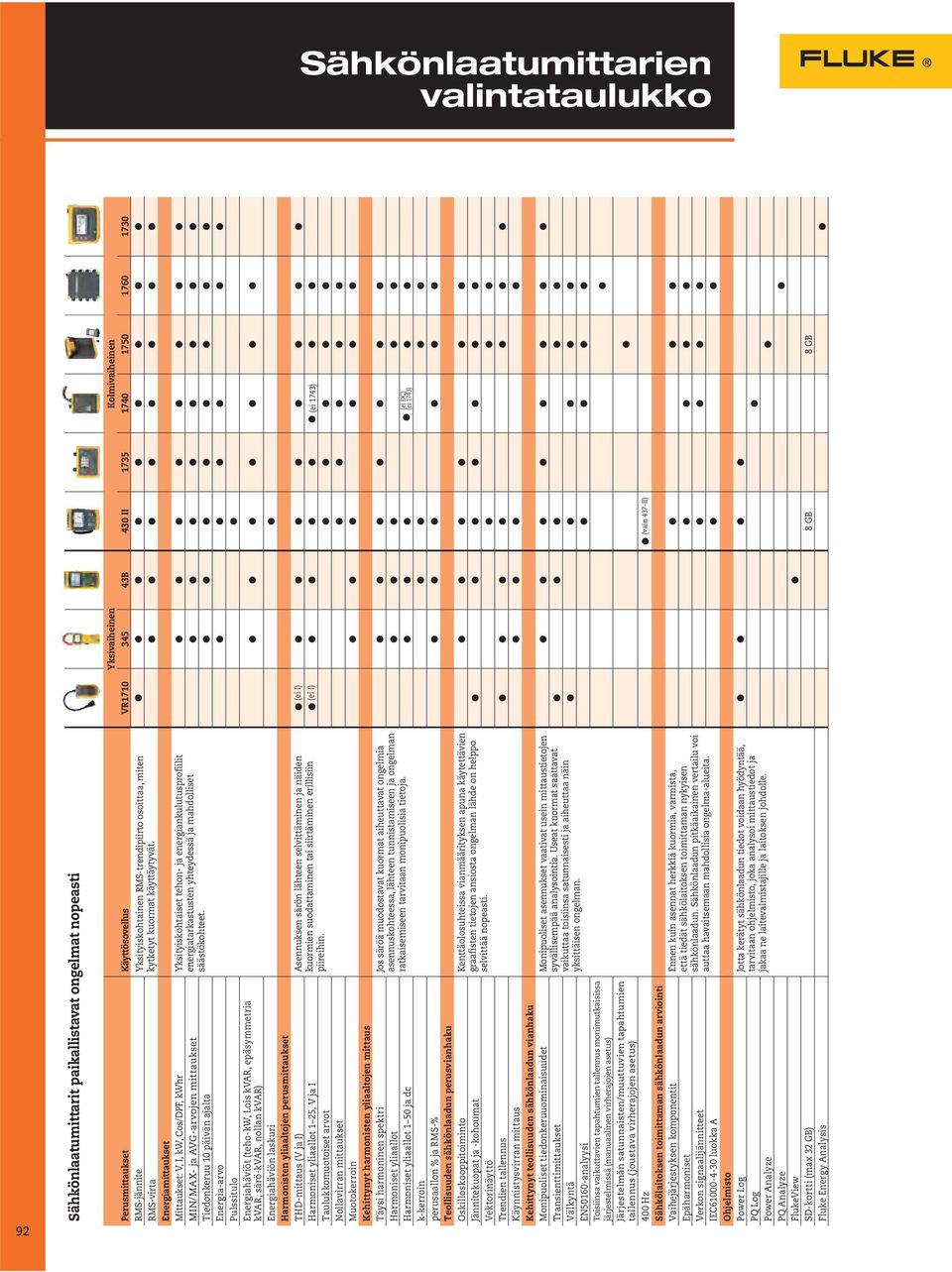

2 Sähkönlaatumittarien valintataulukko 92 Sähkönlaatumittarit paikallistavat ongelmat nopeasti Yksivaiheinen Kolmivaiheinen VR B 430 II Perusmittaukset Käyttösovellus RMS-jännite Yksityiskohtainen RMS-trendipiirto osoittaa, miten RMS-virta kytketyt kuormat käyttäytyvät. Energiamittaukset Mittaukset: V, I, kw, Cos/DPF, kwhr Yksityiskohtaiset tehon- ja energiankulutusprofiilit MIN/MAX- ja AVG-arvojen mittaukset energiatarkastusten yhteydessä ja mahdolliset Tiedonkeruu 10 päivän ajalta säästökohteet. Energia-arvo Pulssitulo Energiahäviöt (teho-kw, Lois kvar, epäsymmetria kvar, särö-kvar, nollan kvar) Energiahäviön laskuri Harmonisten yliaaltojen perusmittaukset THD-mittaus (V ja I) Asennuksen särön lähteen selvittäminen ja näiden (ei I) Harmoniset yliaallot 1 25, V ja I kuormien suodattaminen tai siirtäminen erillisiin (ei I) (ei 1743) Taulukkomuotoiset arvot piireihin. Nollavirran mittaukset Muotokerroin Kehittynyt harmonisten yliaaltojen mittaus Täysi harmoninen spektri Jos säröä muodostavat kuormat aiheuttavat ongelmia Harmoniset yliaallot asennuskohteessa, lähteen tunnistamiseen ja ongelman Harmoniset yliaallot 1 50 ja dc ratkaisemiseen tarvitaan monipuolisia tietoja. (ei DC) (ei 1743) k-kerroin perusaallon % ja RMS-% Teollisuuden sähkönlaadun perusvianhaku Oskilloskooppitoiminto Kenttäolosuhteissa vianmäärityksen apuna käytettävien Jännitekuopat ja -kohoumat graafisten tietojen ansiosta ongelman lähde on helppo Vektorinäyttö selvittää nopeasti. Trendien tallennus Käynnistysvirran mittaus Kehittynyt teollisuuden sähkönlaadun vianhaku Monipuoliset tiedonkeruuominaisuudet Monipuoliset asennukset vaativat usein mittaustietojen Transienttimittaukset syvällisempää analysointia. Useat kuormat saattavat Välkyntä vaikuttaa toisiinsa satunnaisesti ja aiheuttaa näin yksittäisen ongelman. EN50160-analyysi Toisiinsa vaikuttavien tapahtumien tallennus monimutkaisissa järjestelmissä (manuaalinen virherajojen asetus) Järjestelmän satunnaisten/muuttuvien tapahtumien tallennus (joustava virherajojen asetus) 400 Hz (vain 437-II) Sähkölaitoksen toimittaman sähkönlaadun arviointi Vaihejärjestyksen komponentit Ennen kuin asennat herkkiä kuormia, varmista, Epäharmoniset että tiedät sähkölaitoksen toimittaman nykyisen Verkon signaalijännitteet sähkönlaadun. Sähkönlaadun pitkäaikainen vertailu voi auttaa havaitsemaan mahdollisia ongelma-alueita. IEC luokka A Ohjelmisto Power Log Jotta kerätyt sähkönlaadun tiedot voidaan hyödyntää, PQ Log tarvitaan ohjelmisto, joka analysoi mittaustiedot ja Power Analyze jakaa ne laitevalmistajille ja laitoksen johdolle. PQ Analyze FlukeView SD-kortti (max 32 GB) 8 GB 8 GB Fluke Energy Analysis

3 345 Sähkönlaadun pihtimittari Ihanneratkaisu sähkökuormitusten vianhakuun nykyaikaisessa työskentelympäristössä Fluke 345 mittaa useita sähkönsyötön parametreja yksi- ja kolmivaihekuormitusten vianhaussa. Aaltomuodot ja trendit selkeästi esittävän kirkkaan värinäytön, suurtaajuuskohinan poistavan alipäästösuodattimen ja tehokkaan EMC-immuniteettisuojan ansiosta Fluke 345 on ihanteellinen valinta vaihtuvien kuormitusten kuten säädettävien moottorikäyttöjen, sähkövalaistusten ja UPS-järjestelmien mittauksiin. Sisäiseen muistiin voidaan tallentaa trendien tai ajoittaisten ongelmien analysointien yhteydessä saatuja tietoja. Turvaluokitus: 600 V CAT IV / 1000 V CAT III sähkön syöttöpuolen mittauksiin luokitus AC/DC-mittaukset: AC-huippujen ja DC-virran mittaukset pihdillä 2000 ampeeriin asti piiriä katkaisematta Yliaaltojen analysointi: virran harmonisen särön analysointi, näyttö ja tietojen tallennus aina 30. harmoniseen (40. harmoniseen alueella 15 Hz...22 Hz) saakka Akun varmistus: DC-virran %-osuuden ( rippeli ) mittaus akku- ja tasavirtajärjestelmissä Fluke 345 (Lisätietoja on Fluken Web-sivuilla) Virtamittaus DC, DC rms, AC rms Kaikki DC-virtamittaukset ja 15 Hz...1 khz. Suurin ylikuormitus A tai RMS x taajuus < Virta (rms) on True RMS -mittaus (AC + DC) A DC tai 1400 AC rms Harmoniset Kaikki mittaukset enintään 30. harmoniseen (40. harmoniseen alueella 15 Hz...22 Hz) saakka. Taajuusalue F : 15 Hz...22 Hz ja 45 Hz...65 Hz; I AC rms > 10 A Aaltomuotojen näyttäminen laitetarkastusten ja määritysten yhteydessä Parametrien tallennus pitkällä aikavälillä satunnaisten vikojen jäljittämistä varten Jännitteen mittaus DC, DC rms, AC rms Harmoniset Tehon (W) mittaus (yksi- ja kolmivaihe) VA-mittaus (yksi- ja kolmivaihe) VAR-mittaus (yksi- ja kolmivaihe) Tehokerroin (yksi- ja kolmivaihe) Perusaallon tehokerroin (DPF) Kilowattitunti (kwh) Oskilloskooppitoiminto Aika-akseli Virran mittaus Alueet Jännitteen mittaus Alueet Käynnistysvirtatoiminto Alueet Muisti Kaikki DC-jännitemittaukset ja 15 Hz...1 khz. Suurin ylikuormitus V rms. Jännite (rms) on True RMS -mittaus (AC + DC) V DC tai AC rms Kaikki mittaukset enintään 30. harmoniseen (40. harmoniseen alueella 15 Hz...22 Hz) saakka. Taajuusalue F : 15 Hz...22 Hz ja 45 Hz...65 Hz; Vacrms > 1 V DC, DC rms, AC rms kw DC tai 1200 kw AC DC, DC rms, AC rms kva DC tai 1200 kva AC kvar 0,3 kap 1,0 0,3 ind (72,5 kap 0 72,5 ind) 0,3 kap 1,0 0,3 ind (72,5 kap 0 72,5 ind) kwh 2,5 ms, 5 ms, 10 ms, 25 ms, 50 ms/div 10 A / 20 A / 40 A / 100 A; 200 A / 400 A / 1000 A / 2000 A 4 V / 10 V / 20 V / 40 V / 100 V; 200 V / 400 V / 1000 V Kaikki DC-virtamittaukset ja 15 Hz...1 khz 40, 400 ja 2000 A Jopa 50 kuvaruutukopiota ja yli yksittäistä mittausarvoa Pehmeä kantolaukku, Power Log -ohjelmisto, mittapäät, mittausjohdot, hauenleuat, ACadapteri (International) / ulkoinen verkkolaite, englanninkielinen käyttöopas ja monikielinen opas-cd Virtalähde: 1,5 V AA-alkaliparisto MN 1500 tai IEC LR6 x 6 -paristot Pariston kesto (tyypillinen): yli 10 tuntia (täydellä taustavalaistuksella); yli 12 tuntia (himmeä taustavalaistus) Turvallisuus: IEC V CAT IV, 1000 V CAT III (suurin tulojännite vaihe-vaihe: 825 V rms) kaksoiseristetty tai vahvistettu eristys, ympäristöhaittaluokka 2 Suojaus: IP40; EN60529 Käyttölämpötila: 0 C...50 C Näyttö: värillinen nestekidenäyttö, 320 x 240 pikseliä, taustavalo (2 kirkkautta) PC-liitäntä: USB-liitäntä Koko (KxLxS): 300 mm x 98 mm x 52 mm Leukojen aukeama: 60 mm Max. johdin: 58 mm halkaisija Paino (paristoineen): 0,8 kg Takuu: 2 vuotta Suositeltavat lisävarusteet Fluke 345 Sähkönlaadun pihtimittari SSTL: TLK291 Katso sivu 131 TP220-1 Katso sivu 131 AC220 Katso sivu 132 TP1-1 Katso sivu 131 C550 Katso sivu

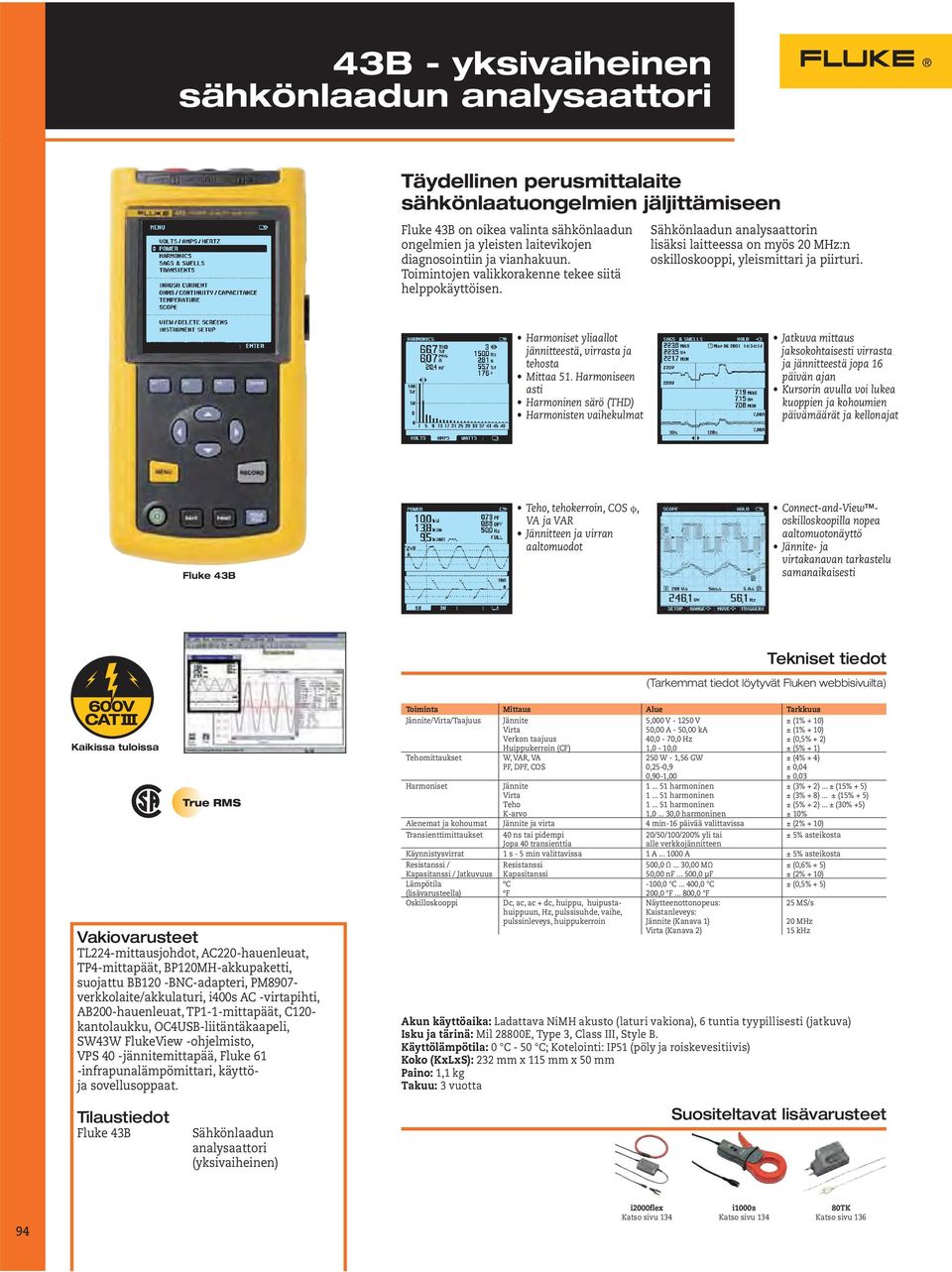

4 43B - yksivaiheinen sähkönlaadun analysaattori Täydellinen perusmittalaite sähkönlaatuongelmien jäljittämiseen Fluke 43B on oikea valinta sähkönlaadun ongelmien ja yleisten laitevikojen diagnosointiin ja vianhakuun. Toimintojen valikkorakenne tekee siitä helppokäyttöisen. Sähkönlaadun analysaattorin lisäksi laitteessa on myös 20 MHz:n oskilloskooppi, yleismittari ja piirturi. Harmoniset yliaallot jännitteestä, virrasta ja tehosta Mittaa 51. Harmoniseen asti Harmoninen särö (THD) Harmonisten vaihekulmat Jatkuva mittaus jaksokohtaisesti virrasta ja jännitteestä jopa 16 päivän ajan Kursorin avulla voi lukea kuoppien ja kohoumien päivämäärät ja kellonajat Fluke 43B Teho, tehokerroin, COS, VA ja VAR Jännitteen ja virran aaltomuodot Connect-and-View oskilloskoopilla nopea aaltomuotonäyttö Jännite- ja virtakanavan tarkastelu samanaikaisesti (Tarkemmat tiedot löytyvät Fluken webbisivuilta) Kaikissa tuloissa True RMS TL224-mittausjohdot, AC220-hauenleuat, TP4-mittapäät, BP120MH-akkupaketti, suojattu BB120 -BNC-adapteri, PM8907- verkkolaite/akkulaturi, i400s AC -virtapihti, AB200-hauenleuat, TP1-1-mittapäät, C120- kantolaukku, OC4USB-liitäntäkaapeli, SW43W FlukeView -ohjelmisto, VPS 40 -jännitemittapää, Fluke 61 -infrapunalämpömittari, käyttöja sovellusoppaat. Toiminta Mittaus Alue Tarkkuus Jännite/Virta/Taajuus Jännite Virta Verkon taajuus Huippukerroin (CF) 5,000 V V 50,00 A - 50,00 ka 40,0-70,0 Hz 1,0-10,0 ± (1% + 10) ± (1% + 10) ± (0,5% + 2) ± (5% + 1) Tehomittaukset Harmoniset W, VAR, VA PF, DPF, COS Jännite Virta Teho K-arvo 250 W - 1,56 GW 0,25-0,9 0,90-1, harmoninen harmoninen harmoninen 1, ,0 harmoninen ± (4% + 4) ± 0,04 ± 0,03 ± (3% + 2)... ± (15% + 5) ± (3% + 8)... ± (15% + 5) ± (5% + 2)... ± (30% +5) ± 10% Alenemat ja kohoumat Jännite ja virta 4 min-16 päivää valittavissa ± (2% + 10) Transienttimittaukset 40 ns tai pidempi 20/50/100/200% yli tai ± 5% asteikosta Jopa 40 transienttia alle verkkojännitteen Käynnistysvirrat 1 s - 5 min valittavissa 1 A A ± 5% asteikosta Resistanssi / Kapasitanssi / Jatkuvuus Resistanssi Kapasitanssi 500,0 Ω... 30,00 MΩ 50,00 nf ,0 µf ± (0,6% + 5) ± (2% + 10) Lämpötila ºC -100,0 C ,0 C ± (0,5% + 5) (lisävarusteella) ºF 200,0 F ,0 F Oskilloskooppi Dc, ac, ac + dc, huippu, huipustahuippuun, Hz, pulssisuhde, vaihe, pulssinleveys, huippukerroin 25 MS/s Näytteenottonopeus: Kaistanleveys: Jännite (Kanava 1) Virta (Kanava 2) 20 MHz 15 khz Akun käyttöaika: Ladattava NiMH akusto (laturi vakiona), 6 tuntia tyypillisesti (jatkuva) Isku ja tärinä: Mil 28800E, Type 3, Class III, Style B. Käyttölämpötila: 0 C - 50 C; Kotelointi: IP51 (pöly ja roiskevesitiivis) Koko (KxLxS): 232 mm x 115 mm x 50 mm Paino: 1,1 kg Takuu: 3 vuotta Fluke 43B Sähkönlaadun analysaattori (yksivaiheinen) Suositeltavat lisävarusteet 94 i2000flex Katso sivu 134 i1000s Katso sivu TK Katso sivu 136

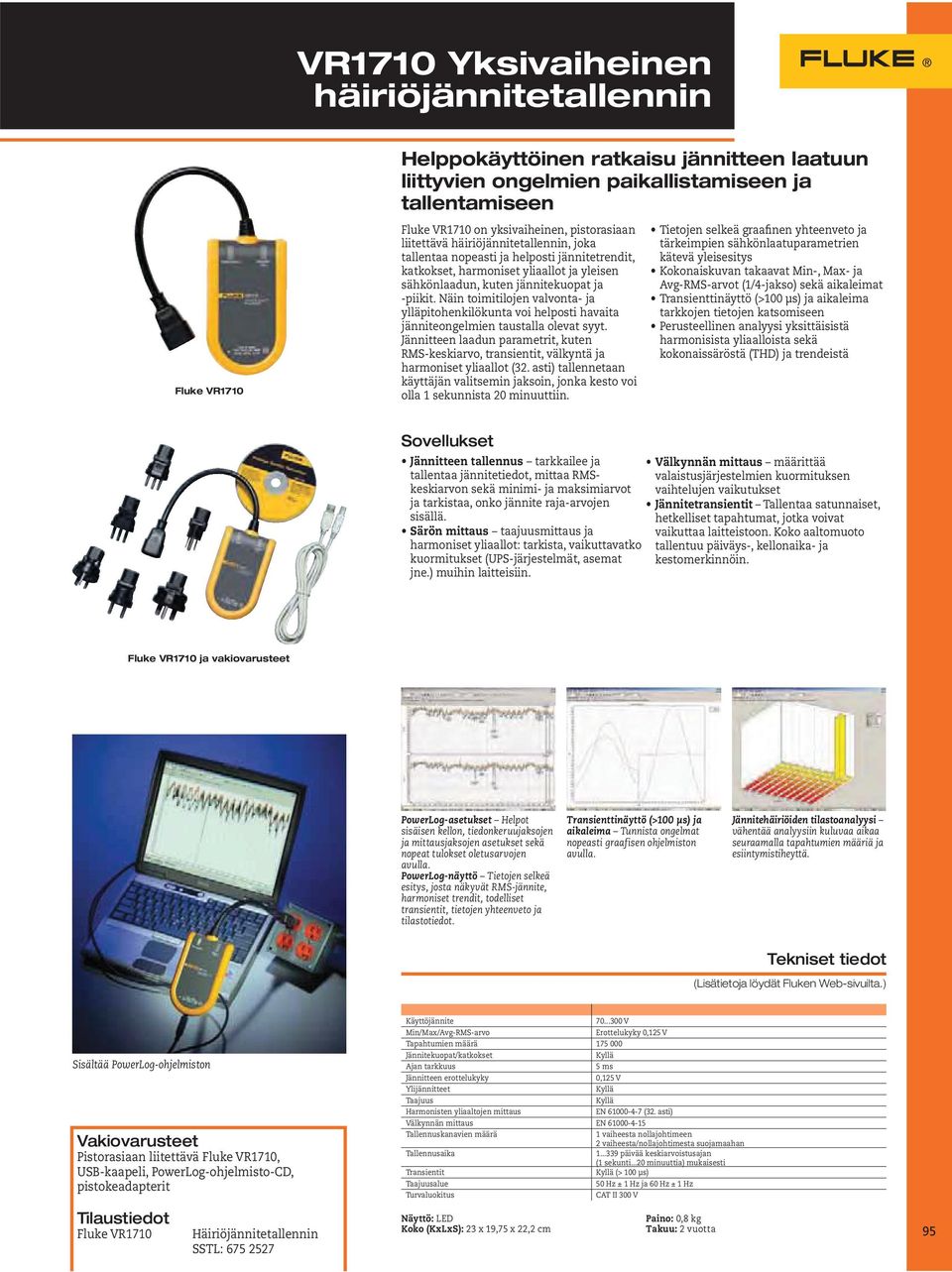

5 VR1710 Yksivaiheinen häiriöjännitetallennin Fluke VR1710 Helppokäyttöinen ratkaisu jännitteen laatuun liittyvien ongelmien paikallistamiseen ja tallentamiseen Fluke VR1710 on yksivaiheinen, pistorasiaan liitettävä häiriöjännitetallennin, joka tallentaa nopeasti ja helposti jännitetrendit, katkokset, harmoniset yliaallot ja yleisen sähkönlaadun, kuten jännitekuopat ja -piikit. Näin toimitilojen valvonta- ja ylläpitohenkilökunta voi helposti havaita jänniteongelmien taustalla olevat syyt. Jännitteen laadun parametrit, kuten RMS-keskiarvo, transientit, välkyntä ja harmoniset yliaallot (32. asti) tallennetaan käyttäjän valitsemin jaksoin, jonka kesto voi olla 1 sekunnista 20 minuuttiin. Tietojen selkeä graafinen yhteenveto ja tärkeimpien sähkönlaatuparametrien kätevä yleisesitys Kokonaiskuvan takaavat Min-, Max- ja Avg-RMS-arvot (1/4-jakso) sekä aikaleimat Transienttinäyttö (>100 µs) ja aikaleima tarkkojen tietojen katsomiseen Perusteellinen analyysi yksittäisistä harmonisista yliaalloista sekä kokonaissäröstä (THD) ja trendeistä Sovellukset Jännitteen tallennus tarkkailee ja Välkynnän mittaus määrittää tallentaa jännitetiedot, mittaa RMSkeskiarvon sekä minimi- ja maksimiarvot vaihtelujen vaikutukset valaistusjärjestelmien kuormituksen ja tarkistaa, onko jännite raja-arvojen Jännitetransientit Tallentaa satunnaiset, sisällä. hetkelliset tapahtumat, jotka voivat Särön mittaus taajuusmittaus ja vaikuttaa laitteistoon. Koko aaltomuoto harmoniset yliaallot: tarkista, vaikuttavatko tallentuu päiväys-, kellonaika- ja kuormitukset (UPS-järjestelmät, asemat kestomerkinnöin. jne.) muihin laitteisiin. Fluke VR1710 ja vakiovarusteet PowerLog-asetukset Helpot sisäisen kellon, tiedonkeruujaksojen ja mittausjaksojen asetukset sekä nopeat tulokset oletusarvojen avulla. PowerLog-näyttö Tietojen selkeä esitys, josta näkyvät RMS-jännite, harmoniset trendit, todelliset transientit, tietojen yhteenveto ja tilastotiedot. Transienttinäyttö (>100 µs) ja aikaleima Tunnista ongelmat nopeasti graafisen ohjelmiston avulla. Jännitehäiriöiden tilastoanalyysi vähentää analyysiin kuluvaa aikaa seuraamalla tapahtumien määriä ja esiintymistiheyttä. (Lisätietoja löydät Fluken Web-sivuilta.) Sisältää PowerLog-ohjelmiston Pistorasiaan liitettävä Fluke VR1710, USB-kaapeli, PowerLog-ohjelmisto-CD, pistokeadapterit Fluke VR1710 Häiriöjännitetallennin SSTL: Käyttöjännite V Min/Max/Avg-RMS-arvo Erottelukyky 0,125 V Tapahtumien määrä Jännitekuopat/katkokset Kyllä Ajan tarkkuus 5 ms Jännitteen erottelukyky 0,125 V Ylijännitteet Kyllä Taajuus Kyllä Harmonisten yliaaltojen mittaus EN (32. asti) Välkynnän mittaus EN Tallennuskanavien määrä 1 vaiheesta nollajohtimeen 2 vaiheesta/nollajohtimesta suojamaahan Tallennusaika päivää keskiarvoistusajan (1 sekunti...20 minuuttia) mukaisesti Transientit Kyllä (> 100 µs) Taajuusalue 50 Hz ± 1 Hz ja 60 Hz ± 1 Hz Turvaluokitus CAT II 300 V Näyttö: LED Koko (KxLxS): 23 x 19,75 x 22,2 cm Paino: 0,8 kg Takuu: 2 vuotta 95

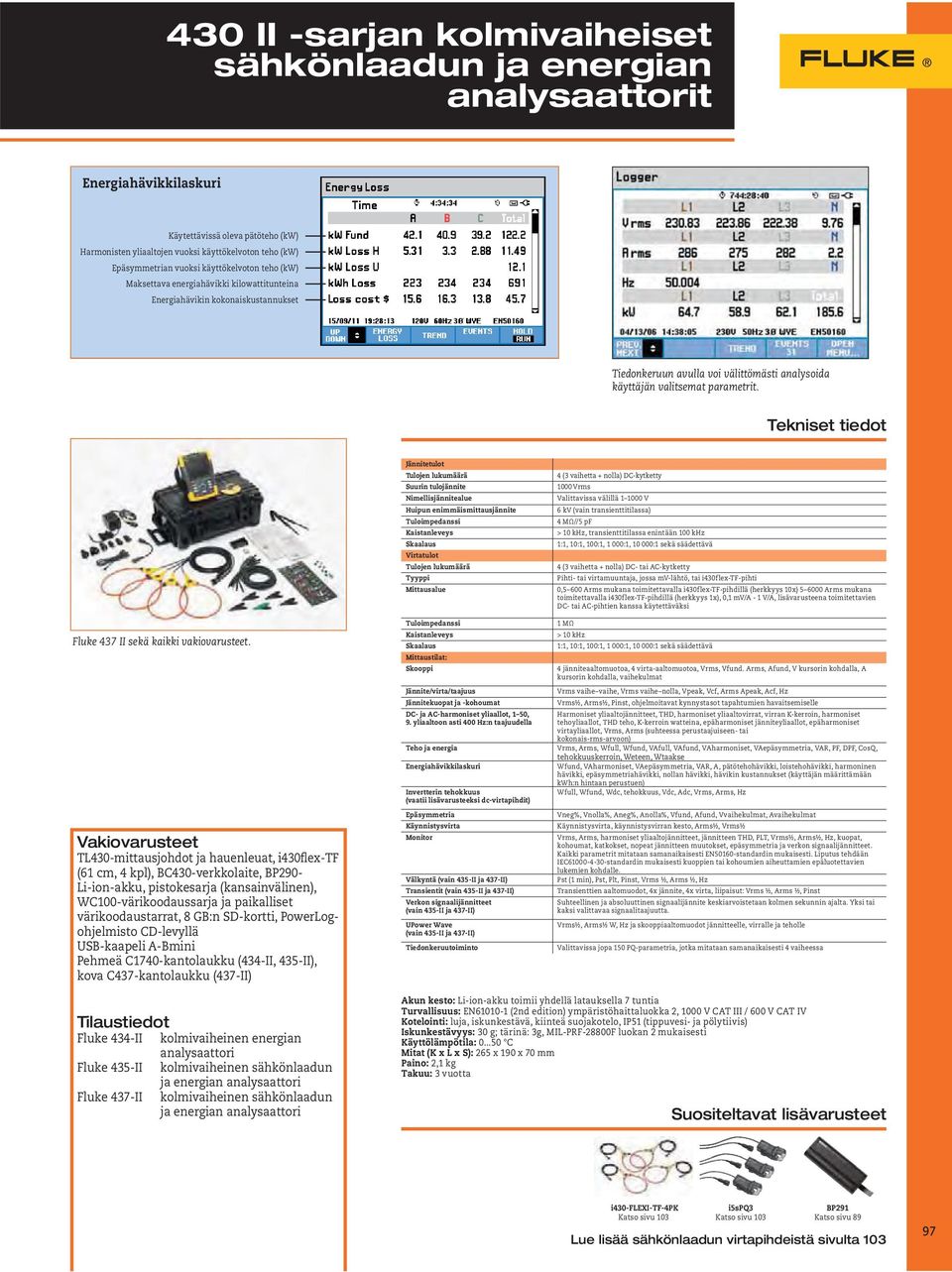

6 430 II -sarjan kolmivaiheiset sähkönlaadun ja energian analysaattorit Fluke 435-II Compliant Fluke 435 II / 437 II Kaikissa tuloissa Fluke 437-II Fluke 434-II True RMS Yksityiskohtaisempi sähkönlaadun analysointi sekä Fluken patentoima toiminto, joka laskee energiahävikin taloudellisen arvon Uusilla Fluke 434-, 435- ja 437 II -sarjojen mittareilla paikallistat, ennakoit, estät ja haet vikoja yksi- ja kolmivaiheisten sähkönjakelujärjestelmien sähkönlaadussa. Lisäksi Fluken patentoima energiahävikkialgoritmi, Unified Power Measurement, mittaa ja määrittää harmonisten yliaaltojen sekä epäsymmetrioiden aiheuttaman energiahävikin, jotta voit paikallistaa hävikin lähteen järjestelmässä. Energiahävikin laskuri: saat selville energiahävikin todellisen taloudellisen arvon perinteisillä pätö- ja loistehon mittauksilla sekä määrittämällä epäsymmetrian ja harmoniset yliaallot. Invertterin tehokkuus: lisävarusteena saatavien tasavirtapihtien avulla mittaat samanaikaisesti sekä sähköjärjestelmien AC-lähtötehon että DCtulotehon. PowerWave-tietojen tallennus: 435- ja 437 II -sarjan analysaattoreilla voit mitata RMS-tiedot nopeasti ja näyttää puolijaksot ja aaltomuodot, joiden avulla saat tietoja sähköjärjestelmän dynamiikasta (generaattorien käynnistys, UPSkytkennät jne.). Aaltomuodon tallennus: 435- ja 437 II -sarjan mittalaitteet tallentavat 100/120 jaksoa (50/60 Hz) kaikista kaikissa tiloissa havaituista tapahtumista ilman erillisiä määrityksiä. Automaattinen transienttitila: 435- ja 437 II -sarjan analysaattorit tallentavat kaikkien vaiheiden 200 khz:n aaltomuototiedot samanaikaisesti 6 kv:iin asti. Täysin luokan A vaatimusten mukainen: 435- ja 437 II -sarjan analysaattoreilla testaus voidaan suorittaa tiukan kansainvälisen IEC standardin luokan A vaatimusten mukaisesti 400 Hz:n mittaus: 437 II -sarjan analysaattoreilla voidaan tehdä sähkönlaatumittauksia ilmailu- ja sotilasjärjestelmissä. Reaaliaikainen vianmääritys: voit analysoida trendejä kursorien ja zoomaustyökalujen avulla. Alan paras turvaluokitus: 600 V CAT IV/1000 V CAT III -luokitus pääkeskuksen mittauksiin. Automaattinen trendipiirto: jokainen mittaus tallentuu automaattisesti ilman erillisiä määrityksiä. System-Monitor: kymmenen sähkönlaadun parametria yhdellä näytöllä EN sähkönlaatustandardin mukaisesti Tiedonkeruutoiminto: muokattavissa kaikkia testiolosuhteita varten, tallentaa jopa 600 parametria käyttäjän määrittämin välein. Unified Power Measurement Fluken patentoitu Unified Power Measurement -järjestelmä (UPM) tarjoaa markkinoiden kattavimman mittauspaketin, johon sisältyvät seuraavat toiminnot: klassiset tehoparametrit (Steinmetz 1897) ja IEEE teho Yksityiskohtainen energiahävikin analyysi Epäsymmetrian analyysi UPM-laskelmien avulla voidaan määrittää laatuongelmista aiheutuvan energiahävikin taloudelliset kustannukset. Energiansäästö Sähkönlaatuongelmien kulut on aiemmin voitu määrittää ainoastaan heikentyneen tuotannon ja sähkölaitteiden vikojen aiheuttamien käyttökatkosten perusteella. Unified Power Measurement (UPM) -menetelmällä voidaan tunnistaa sähkönlaatuongelmien aiheuttama energiahävikki ja siten säästää energiaa. Fluken energiahävikkilaskuri määrittää Unified Power Measurement -toiminnon avulla, kuinka paljon kuluja energiahävikistä aiheutuu laitokselle. Epäsymmetria UPM tarjoaa yksityiskohtaisia tietoja tehtaan energiankulutuksesta. UPM mittaa paitsi loistehon (aiheutuu huonosta tehokertoimesta), myös epäsymmetrian aiheuttaman energiahävikin sekä epätasaisen kuormituksen vaikutuksen kolmivaiheisten järjestelmien jokaiseen vaiheeseen. Harmoniset yliaallot UPM antaa yksityiskohtaisia tietoja myös harmonisten yliaaltojen aiheuttamasta energiahävikistä. Harmoniset yliaallot voivat aiheuttaa seuraavia ongelmia: Muuntajien ja johtimien ylikuumeneminen Suojakytkinten harmilliset laukeamiset Sähkölaitteiden ennenaikaiset vauriot. 96 Vektorinäyttö. Mittaus 50. harmoniseen asti sekä harmonisen kokonaissärön (THD) mittaus ja tallennus IEC vaatimusten mukaisesti. System-Monitor-toiminnolla näet välittömästi, onko jokin jännite, harmoninen yliaalto, välkyntä, taajuus tai jännitekuoppien tai -kohoumien määrä asetettujen raja-arvojen ulkopuolella. Kaikista määritettyjen raja-arvojen ulkopuolella olevista tapahtumista luodaan tarkka luettelo.

7 430 II -sarjan kolmivaiheiset sähkönlaadun ja energian analysaattorit Energiahävikkilaskuri Käytettävissä oleva pätöteho (kw) Harmonisten yliaaltojen vuoksi käyttökelvoton teho (kw) Epäsymmetrian vuoksi käyttökelvoton teho (kw) Maksettava energiahävikki kilowattitunteina Energiahävikin kokonaiskustannukset Tiedonkeruun avulla voi välittömästi analysoida käyttäjän valitsemat parametrit. Fluke 437 II sekä kaikki vakiovarusteet. TL430-mittausjohdot ja hauenleuat, i430flex-tf (61 cm, 4 kpl), BC430-verkkolaite, BP290- Li-ion-akku, pistokesarja (kansainvälinen), WC100-värikoodaussarja ja paikalliset värikoodaustarrat, 8 GB:n SD-kortti, PowerLogohjelmisto CD-levyllä USB-kaapeli A-Bmini Pehmeä C1740-kantolaukku (434-II, 435-II), kova C437-kantolaukku (437-II) Jännitetulot Tulojen lukumäärä Suurin tulojännite Nimellisjännitealue Huipun enimmäismittausjännite Tuloimpedanssi Kaistanleveys Skaalaus Virtatulot Tulojen lukumäärä Tyyppi Tuloimpedanssi Kaistanleveys Skaalaus Mittaustilat: Skooppi Jännite/virta/taajuus Jännitekuopat ja -kohoumat DC- ja AC-harmoniset yliaallot, 1 50, 9. yliaaltoon asti 400 Hz:n taajuudella Teho ja energia Energiahävikkilaskuri Invertterin tehokkuus (vaatii lisävarusteeksi dc-virtapihdit) Epäsymmetria Käynnistysvirta Monitor Välkyntä (vain 435-II ja 437-II) Transientit (vain 435-II ja 437-II) Verkon signaalijännitteet (vain 435-II ja 437-II) UPower Wave (vain 435-II ja 437-II) Tiedonkeruutoiminto 4 (3 vaihetta + nolla) DC-kytketty 1000 Vrms Valittavissa välillä V 6 kv (vain transienttitilassa) 4 MΩ//5 pf > 10 khz, transienttitilassa enintään 100 khz 1:1, 10:1, 100:1, 1 000:1, :1 sekä säädettävä 4 (3 vaihetta + nolla) DC- tai AC-kytketty Pihti- tai virtamuuntaja, jossa mv-lähtö, tai i430flex-tf-pihti 0,5 600 Arms mukana toimitettavalla i430flex-tf-pihdillä (herkkyys 10x) Arms mukana toimitettavalla i430flex-tf-pihdillä (herkkyys 1x), 0,1 mv/a - 1 V/A, lisävarusteena toimitettavien DC- tai AC-pihtien kanssa käytettäväksi 1 MΩ > 10 khz 1:1, 10:1, 100:1, 1 000:1, :1 sekä säädettävä 4 jänniteaaltomuotoa, 4 virta-aaltomuotoa, Vrms, Vfund. Arms, Afund, V kursorin kohdalla, A kursorin kohdalla, vaihekulmat Vrms vaihe vaihe, Vrms vaihe nolla, Vpeak, Vcf, Arms Apeak, Acf, Hz Vrms½, Arms½, Pinst, ohjelmoitavat kynnystasot tapahtumien havaitsemiselle Harmoniset yliaaltojännitteet, THD, harmoniset yliaaltovirrat, virran K-kerroin, harmoniset tehoyliaallot, THD teho, K-kerroin watteina, epäharmoniset jänniteyliaallot, epäharmoniset virtayliaallot, Vrms, Arms (suhteessa perustaajuiseen- tai kokonais-rms-arvoon) Vrms, Arms, Wfull, Wfund, VAfull, VAfund, VAharmoniset, VAepäsymmetria, VAR, PF, DPF, CosQ, tehokkuuskerroin, Weteen, Wtaakse Wfund, VAharmoniset, VAepäsymmetria, VAR, A, pätötehohävikki, loistehohävikki, harmoninen hävikki, epäsymmetriahävikki, nollan hävikki, hävikin kustannukset (käyttäjän määrittämään kwh:n hintaan perustuen) Wfull, Wfund, Wdc, tehokkuus, Vdc, Adc, Vrms, Arms, Hz Vneg%, Vnolla%, Aneg%, Anolla%, Vfund, Afund, Vvaihekulmat, Avaihekulmat Käynnistysvirta, käynnistysvirran kesto, Arms½, Vrms½ Vrms, Arms, harmoniset yliaaltojännitteet, jännitteen THD, PLT, Vrms½, Arms½, Hz, kuopat, kohoumat, katkokset, nopeat jännitteen muutokset, epäsymmetria ja verkon signaalijännitteet. Kaikki parametrit mitataan samanaikaisesti EN50160-standardin mukaisesti. Liputus tehdään IEC standardin mukaisesti kuoppien tai kohoumien aiheuttamien epäluotettavien lukemien kohdalle. Pst (1 min), Pst, Plt, Pinst, Vrms ½, Arms ½, Hz Transienttien aaltomuodot, 4x jännite, 4x virta, liipaisut: Vrms ½, Arms ½, Pinst Suhteellinen ja absoluuttinen signaalijännite keskiarvoistetaan kolmen sekunnin ajalta. Yksi tai kaksi valittavaa signaalitaajuutta. Vrms½, Arms½ W, Hz ja skooppiaaltomuodot jännitteelle, virralle ja teholle Valittavissa jopa 150 PQ-parametria, jotka mitataan samanaikaisesti 4 vaiheessa Fluke 434-II kolmivaiheinen energian analysaattori Fluke 435-II kolmivaiheinen sähkönlaadun ja energian analysaattori Fluke 437-II kolmivaiheinen sähkönlaadun ja energian analysaattori Akun kesto: Li-ion-akku toimii yhdellä latauksella 7 tuntia Turvallisuus: EN (2nd edition) ympäristöhaittaluokka 2, 1000 V CAT III / 600 V CAT IV Kotelointi: luja, iskunkestävä, kiinteä suojakotelo, IP51 (tippuvesi- ja pölytiivis) Iskunkestävyys: 30 g; tärinä: 3g, MIL-PRF-28800F luokan 2 mukaisesti Käyttölämpötila: C Mitat (K x L x S): 265 x 190 x 70 mm Paino: 2,1 kg Takuu: 3 vuotta Suositeltavat lisävarusteet i430-flexi-tf-4pk Katso sivu 103 i5spq3 Katso sivu 103 BP291 Katso sivu 89 Lue lisää sähkönlaadun virtapihdeistä sivulta

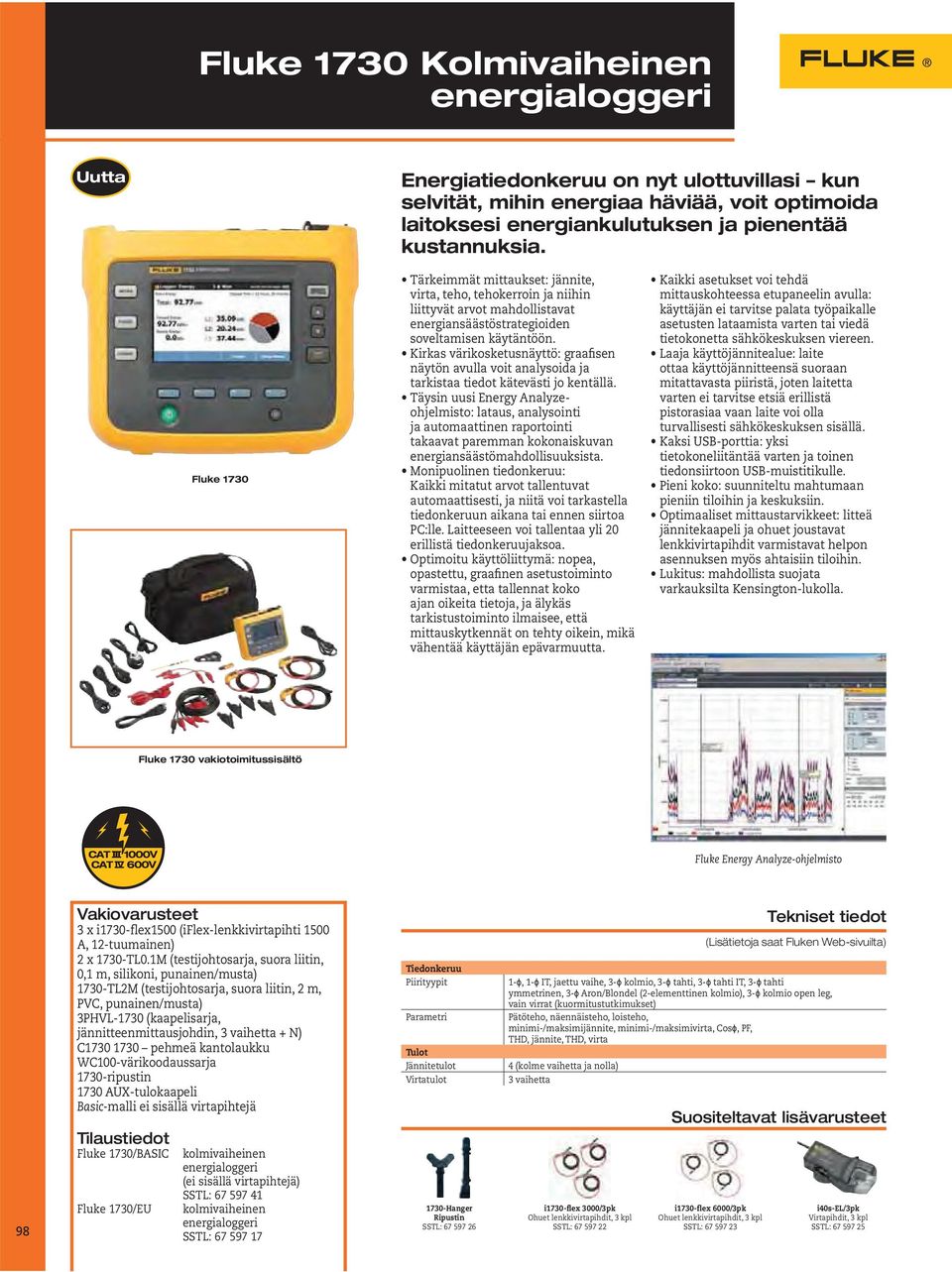

8 Fluke 1730 Kolmivaiheinen energialoggeri Uutta Energiatiedonkeruu on nyt ulottuvillasi kun selvität, mihin energiaa häviää, voit optimoida laitoksesi energiankulutuksen ja pienentää kustannuksia. Fluke 1730 Tärkeimmät mittaukset: jännite, virta, teho, tehokerroin ja niihin liittyvät arvot mahdollistavat energiansäästöstrategioiden soveltamisen käytäntöön. Kirkas värikosketusnäyttö: graafisen näytön avulla voit analysoida ja tarkistaa tiedot kätevästi jo kentällä. Täysin uusi Energy Analyzeohjelmisto: lataus, analysointi ja automaattinen raportointi takaavat paremman kokonaiskuvan energiansäästömahdollisuuksista. Monipuolinen tiedonkeruu: Kaikki mitatut arvot tallentuvat automaattisesti, ja niitä voi tarkastella tiedonkeruun aikana tai ennen siirtoa PC:lle. Laitteeseen voi tallentaa yli 20 erillistä tiedonkeruujaksoa. Optimoitu käyttöliittymä: nopea, opastettu, graafinen asetustoiminto varmistaa, etta tallennat koko ajan oikeita tietoja, ja älykäs tarkistustoiminto ilmaisee, että mittauskytkennät on tehty oikein, mikä vähentää käyttäjän epävarmuutta. Kaikki asetukset voi tehdä mittauskohteessa etupaneelin avulla: käyttäjän ei tarvitse palata työpaikalle asetusten lataamista varten tai viedä tietokonetta sähkökeskuksen viereen. Laaja käyttöjännitealue: laite ottaa käyttöjännitteensä suoraan mitattavasta piiristä, joten laitetta varten ei tarvitse etsiä erillistä pistorasiaa vaan laite voi olla turvallisesti sähkökeskuksen sisällä. Kaksi USB-porttia: yksi tietokoneliitäntää varten ja toinen tiedonsiirtoon USB-muistitikulle. Pieni koko: suunniteltu mahtumaan pieniin tiloihin ja keskuksiin. Optimaaliset mittaustarvikkeet: litteä jännitekaapeli ja ohuet joustavat lenkkivirtapihdit varmistavat helpon asennuksen myös ahtaisiin tiloihin. Lukitus: mahdollista suojata varkauksilta Kensington-lukolla. Fluke 1730 vakiotoimitussisältö Fluke Energy Analyze-ohjelmisto 98 3 x i1730-flex1500 (iflex-lenkkivirtapihti 1500 A, 12-tuumainen) 2 x 1730-TL0.1M (testijohtosarja, suora liitin, 0,1 m, silikoni, punainen/musta) 1730-TL2M (testijohtosarja, suora liitin, 2 m, PVC, punainen/musta) 3PHVL-1730 (kaapelisarja, jännitteenmittausjohdin, 3 vaihetta + N) C pehmeä kantolaukku WC100-värikoodaussarja 1730-ripustin 1730 AUX-tulokaapeli Basic-malli ei sisällä virtapihtejä Fluke 1730/BASIC Fluke 1730/EU kolmivaiheinen energialoggeri (ei sisällä virtapihtejä) SSTL: kolmivaiheinen energialoggeri SSTL: Tiedonkeruu Piirityypit Parametri Tulot Jännitetulot Virtatulot 1730-Hanger Ripustin SSTL: , 1- IT, jaettu vaihe, 3- kolmio, 3- tahti, 3- tahti IT, 3- tahti ymmetrinen, 3- Aron/Blondel (2-elementtinen kolmio), 3- kolmio open leg, vain virrat (kuormitustutkimukset) Pätöteho, näennäisteho, loisteho, minimi-/maksimijännite, minimi-/maksimivirta, Cos, PF, THD, jännite, THD, virta 4 (kolme vaihetta ja nolla) 3 vaihetta i1730-flex 3000/3pk Ohuet lenkkivirtapihdit, 3 kpl SSTL: (Lisätietoja saat Fluken Web-sivuilta) Suositeltavat lisävarusteet i1730-flex 6000/3pk Ohuet lenkkivirtapihdit, 3 kpl SSTL: i40s-el/3pk Virtapihdit, 3 kpl SSTL:

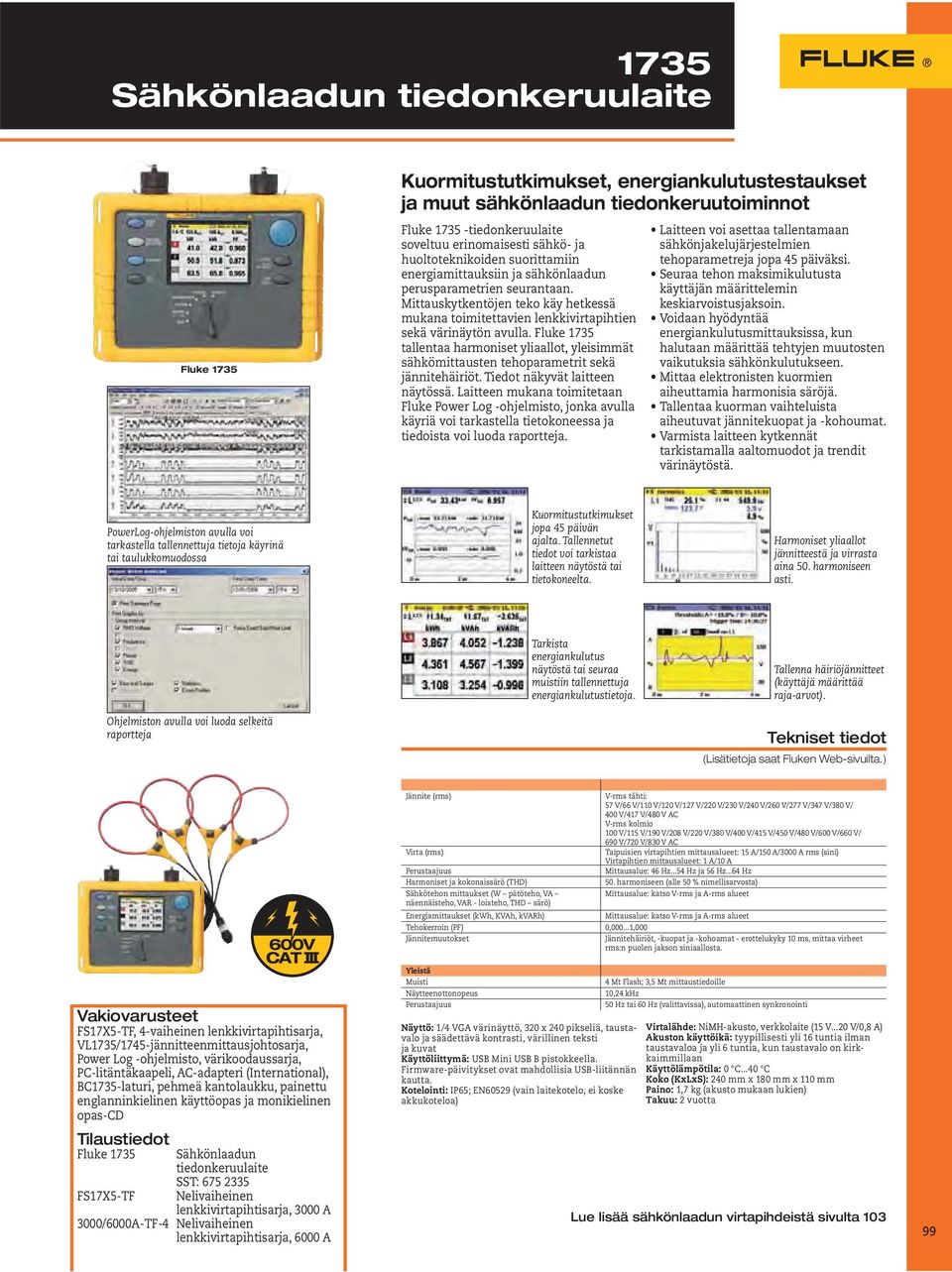

9 1735 Sähkönlaadun tiedonkeruulaite Fluke 1735 Kuormitustutkimukset, energiankulutustestaukset ja muut sähkönlaadun tiedonkeruutoiminnot Fluke tiedonkeruulaite soveltuu erinomaisesti sähkö- ja huoltoteknikoiden suorittamiin energiamittauksiin ja sähkönlaadun perusparametrien seurantaan. Mittauskytkentöjen teko käy hetkessä mukana toimitettavien lenkkivirtapihtien sekä värinäytön avulla. Fluke 1735 tallentaa harmoniset yliaallot, yleisimmät sähkömittausten tehoparametrit sekä jännitehäiriöt. Tiedot näkyvät laitteen näytössä. Laitteen mukana toimitetaan Fluke Power Log -ohjelmisto, jonka avulla käyriä voi tarkastella tietokoneessa ja tiedoista voi luoda raportteja. Laitteen voi asettaa tallentamaan sähkönjakelujärjestelmien tehoparametreja jopa 45 päiväksi. Seuraa tehon maksimikulutusta käyttäjän määrittelemin keskiarvoistusjaksoin. Voidaan hyödyntää energiankulutusmittauksissa, kun halutaan määrittää tehtyjen muutosten vaikutuksia sähkönkulutukseen. Mittaa elektronisten kuormien aiheuttamia harmonisia säröjä. Tallentaa kuorman vaihteluista aiheutuvat jännitekuopat ja -kohoumat. Varmista laitteen kytkennät tarkistamalla aaltomuodot ja trendit värinäytöstä. PowerLog-ohjelmiston avulla voi tarkastella tallennettuja tietoja käyrinä tai taulukkomuodossa Kuormitustutkimukset jopa 45 päivän ajalta. Tallennetut tiedot voi tarkistaa laitteen näytöstä tai tietokoneelta. Harmoniset yliaallot jännitteestä ja virrasta aina 50. harmoniseen asti. Ohjelmiston avulla voi luoda selkeitä raportteja Tarkista energiankulutus näytöstä tai seuraa muistiin tallennettuja energiankulutustietoja. Tallenna häiriöjännitteet (käyttäjä määrittää raja-arvot). (Lisätietoja saat Fluken Web-sivuilta.) Jännite (rms) Virta (rms) Perustaajuus Harmoniset ja kokonaissärö (THD) Sähkötehon mittaukset (W pätöteho, VA näennäisteho, VAR - loisteho, THD särö) V-rms tähti: 57 V/66 V/110 V/120 V/127 V/220 V/230 V/240 V/260 V/277 V/347 V/380 V/ 400 V/417 V/480 V AC V-rms kolmio 100 V/115 V/190 V/208 V/220 V/380 V/400 V/415 V/450 V/480 V/600 V/660 V/ 690 V/720 V/830 V AC Taipuisien virtapihtien mittausalueet: 15 A/150 A/3000 A rms (sini) Virtapihtien mittausalueet: 1 A/10 A : 46 Hz...54 Hz ja 56 Hz...64 Hz 50. harmoniseen (alle 50 % nimellisarvosta) : katso V-rms ja A-rms alueet Energiamittaukset (kwh, KVAh, kvarh) : katso V-rms ja A-rms alueet Tehokerroin (PF) 0, ,000 Jännitemuutokset Jännitehäiriöt, -kuopat ja -kohoamat - erottelukyky 10 ms, mittaa virheet rms:n puolen jakson siniaallosta. FS17X5-TF, 4-vaiheinen lenkkivirtapihtisarja, VL1735/1745-jännitteenmittausjohtosarja, Power Log -ohjelmisto, värikoodaussarja, PC-litäntäkaapeli, AC-adapteri (International), BC1735-laturi, pehmeä kantolaukku, painettu englanninkielinen käyttöopas ja monikielinen opas-cd Fluke 1735 FS17X5-TF Sähkönlaadun tiedonkeruulaite SST: Nelivaiheinen lenkkivirtapihtisarja, 3000 A 3000/6000A-TF-4 Nelivaiheinen lenkkivirtapihtisarja, 6000 A Yleistä Muisti Näytteenottonopeus Perustaajuus Näyttö: 1/4 VGA värinäyttö, 320 x 240 pikseliä, taustavalo ja säädettävä kontrasti, värillinen teksti ja kuvat Käyttöliittymä: USB Mini USB B pistokkeella. Firmware-päivitykset ovat mahdollisia USB-liitännän kautta. Kotelointi: IP65; EN60529 (vain laitekotelo, ei koske akkukoteloa) 4 Mt Flash; 3,5 Mt mittaustiedoille 10,24 khz 50 Hz tai 60 Hz (valittavissa), automaattinen synkronointi Virtalähde: NiMH-akusto, verkkolaite (15 V...20 V/0,8 A) Akuston käyttöikä: tyypillisesti yli 16 tuntia ilman taustavaloa ja yli 6 tuntia, kun taustavalo on kirkkaimmillaan Käyttölämpötila: 0 C...40 C Koko (KxLxS): 240 mm x 180 mm x 110 mm Paino: 1,7 kg (akusto mukaan lukien) Takuu: 2 vuotta Lue lisää sähkönlaadun virtapihdeistä sivulta
