1 Katselupalvelut ja latauspalvelut - Paikkatietoa karttakuvina ja GML-muodossa Paikkatietoinfran hyödyntäminen -koulutukset Jani Kylmäaho 1

2 Sisältö WMS-rajapinta (katselupalvelu, karttakuvapalvelu) ja sen toiminnot WFS-rajapinta (latauspalvelu, kyselypalvelu) ja sen toiminnot Tiedostolatausrajapinta Palveluiden tarjonta ja hyödyntäminen 2

3 Paikkatietoinfrastruktuurin kerrokset Rakentuu kerroksittain o Paikkatiedon kerääminen tuotanto, laadunvalvonta o Palvelujen tuottaminen rajapinnat (CSW, WMS, WMTS, WFS) o Hyödyntäminen käyttöliittymät o Tiedon jalostaminen visualisointi, analyysit o Tiedon päivittäminen Lisätietoja o Pikaopas, tietotuotemäärittelyt, velvoitteet, määräajat.. 3

4 Rajapintastandardit WMS Web Map Service o Katselupalvelu mahdollistaa paikkatietojen esittämisen asiakassovelluksessa päällekkäin ja muita toimintoja WMTS Web Map Tiling Service o WMTS-katselupalvelu tarjoaa valmiiksi tuotettuja rasterimuotoisia kuvia mahdollistaen samat toiminnot kuin WMS-palvelu 4

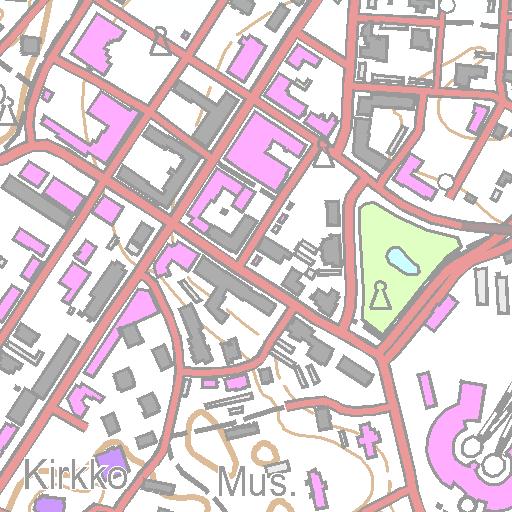

5 WMS/WMTS palvelimen kannalta WMS-palvelu rasteriaineistosta o Leikkaa palvelimella olevasta rasteriaineistosta pyydetyn kokoisen palan ja prosessoi siitä karttakuvan WMS-palvelu vektoriaineistosta o Leikkaa palvelimella olevasta vektoriaineistosta pyydetyn kokoisen palan, piirtää palvelimella määritellyn / pyydetyn visualisoinnin ja palauttaa karttakuvan WMTS-palvelu rasteri- tai vektoriaineistosta o Karttakuvat on piirretty palvelimelle valmiiksi tietyn kokoisiksi palasiksi (tiileiksi) ja palvelin lähettää pyydetyn alueen kattavat karttakuvatiilet 5

6 WMS/WMTS-rajapinnat INSPIRE-arkkitehtuurissa ArcGis Palveluväylä Mapinfo udig Paikkatietoaineistot Open- Layers Sovellukset ja paikkatietoportaalit WMS WMTS Oikeuksien hallinnan kerros Muunnospalvelu Luettelopalvelu Hakupalvelu Katselupalvelu Latauspalvelu Käynnistyspalvelu Kohdeym. luettelot Palvelujen metatiedot Paikkatietoaineistojen metatiedot 6

7 WMS/WMTS:n mahdollistamat toiminnot Tietoa asiakassovellukselle palvelun sisällöstä ja sen tukemista toiminnoista (GetCapabilities) Karttakuvan palautus (GetMap) Kohteen tietojen palauttaminen (GetFeatureInfo) o Palauttaa tietoja kartalta valitusta kohteesta Selitteen palauttaminen Tyylien vaihtaminen Linkitys palvelun ja aineiston metatietoon 7

8 Suorasaantilatauspalvelu = INSPIREmääritysten mukainen WFS-rajapinta (kyselypalvelu) Tiedostojen latauspalvelu = INSPIRE-määritysten mukainen tapa ladata valmiita GML-tiedostoja 8

9 Rajapintastandardi WFS Web Feature Service o Suorasaantilatauspalvelu mahdollistaa paikkatietojen lataamisen reaaliaikaisesti käyttäen standardeja kyselyjä 9

10 WFS-rajapinnat INSPIRE-arkkitehtuurissa ArcGis Palveluväylä Mapinfo udig Open- Layers Sovellukset ja paikkatietoportaalit WFS Oikeuksien hallinnan kerros Muunnospalvelu Luettelopalvelu Hakupalvelu Katselupalvelu Latauspalvelu Käynnistyspalvelu Muunnospalvelu Kohdeym. luettelot Palvelujen metatiedot Paikkatietoaineistojen metatiedot Tietotuotteet Paikkatietoaineistot 10

11 INSPIRE-tietotuotemallit Liikenneverkot 11

12 WFS:n mahdollistamat toiminnot Tietoa palvelun sisällöstä ja sen tukemista toiminnoista (GetCapabilities) Paikkatietokohdetyypin tarkemman kuvailun palauttaminen (DescribeFeatureType) Kyselyjen määrittäminen (Filter Encoding) Paikkatietokohteiden palauttaminen käyttäjän määrittämän kyselyn perusteella (GetFeature) o Palauttaa GML-muotoista tietoa Linkitys palvelun ja aineiston metatietoihin 12

13 Rajapintojen hyödyntäminen: esimerkkinä Paikkatietoikkuna Rajapintoja voidaan hyödyntää sekä web- että desktop-sovelluksissa Paikkatietoikkunassakaan ei ole näkyvillä kaikkia saatavilla olevia karttoja tai tietotuotteita o Monet rajapinnat, erityisesti WFS-rajapinnat, ovat suojattuja o Käyttö vaatii joko käyttösopimuksen, tai on maksullista 13

14 Avoimia katselupalveluita (WMS) GTK: kallioperä- ja maaperäaineistoja TEM: kaivospiiri- ja valtausaineistoja Museovirasto: muinaisjäännös- ja rakennusperintötietoja Liikennevirasto: Digiroad, rataverkko SYKE: Suojeltuja alueita, vesistötietoja Varsinais-Suomen liitto: maakuntakaavatietoja Jyväskylä, Turku, Vihti: opaskarttoja ym. Geodeettinen laitos: rinnevalovarjostus Valtiokonttori: palvelupisteet Maanmittauslaitos? 14

15 Maksuttomia latauspalveluita (WFS) GTK: kallioperä- ja maaperäaineistoja Maanmittauslaitos: paikannimirekisteri Valtiokonttori: palvelupisteet 15

16 Kiitos mielenkiinnosta! Kysymyksiä / Palautetta: inspire@nls.fi 16
