1 Katselupalvelun toteuttaminen Jani Kylmäaho Maanmittauslaitos

2 Esityslistaa Mikä Katselupalvelu? Rajapintastandardit WMS/WMTS-rajapinnat INSPIRE-arkkitehtuurissa Paikkatietoaineistot palvelun taustalla Off-line demo Katselupalvelu GeoServerillä Inspiren laajennokset WMS-standardiin Muuta huomioitavaa Toteutuksen tueksi Aikataulut toteutukselle On-line demo

3 Katselupalvelu = INSPIRE-määritysten mukainen WMS/WMTS-rajapinta

4 Rajapintastandardit WMS Web Map Service o Katselupalvelu mahdollistaa paikkatietojen esittämisen asiakassovelluksessa päällekkäin sekä muut perustoiminnot WMTS Web Map Tiling Service o WMTS-katselupalvelu tarjoaa valmiiksi tuotettuja rasterimuotoisia kuvia mahdollistaen samat toiminnot kuin WMS-palvelu

5 WMS-rajapinnat INSPIRE-arkkitehtuurissa ArcGis Palveluväylä Mapinfo udig Paikkatietoaineistot Open- Layers Sovellukset ja paikkatietoportaalit WMS Oikeuksien hallinnan kerros Muunnospalvelu Luettelopalvelu Hakupalvelu Katselupalvelu Latauspalvelu Käynnistyspalvelu Kohdeym. luettelot Palvelujen metatiedot Paikkatietoaineistojen metatiedot

6 Paikkatietoaineistot palvelun taustalla Katselupalvelun taustalla voi olla o Rasteriaineistoa o Vektoriaineistoa Vektoripohjainen aineisto mahdollistaa monipuolisemmat toiminnot

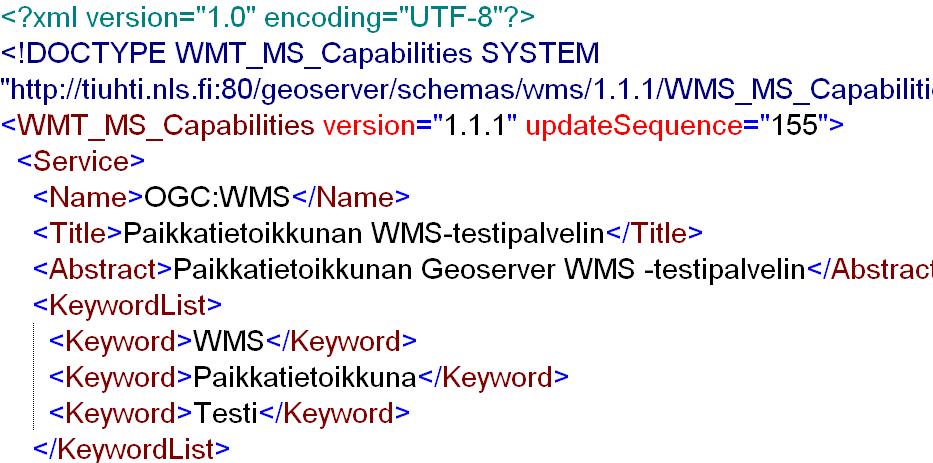

7 Katselupalvelun GetCapabilities-vastaus

8 Off-line demo Katselupalvelun pystyttäminen GeoServer-ohjelmalla

9 Alkuvalmistelut Asennettu GeoServer oheistarpeineen Kopioitu aineistot palvelimelle Määritelty tiedostojen oikeudet Varmistettu GeoServerin toiminta testaamalla Jos/kun halutaan käyttää muita kuin GeoServerin tarjoamia esitystyylejä (SLD), nämä voi luoda etukäteen tai käyttäen GeoServerin tarjoamia välineitä

10 Aloitusnäkymä

11 Katselupalvelun metatiedot GetCapabilitiesvastauksen palvelukohtaiset Metatietoelementit 1 Osoite Puhelin, Fax Sähköposti

12 Katselupalvelun muut metatiedot

13 Katselupalvelun muut metatiedot GetCapabilitiesvastauksen palvelukohtaiset Metatietoelementit 2 Palvelun URL-osoite Palvelun selkokielinen nimi Palvelun kuvaus Käyttörajoitukset Maksullisuus Palvelun avainsanat

14 Katselupalvelun koordinaattijärjestelmät Koordinaattijärjestelmien tuki GetCapabilities-vastauksen tasokohtaiset parametrit Tason koordinaattijärjestelmät (GeoServerissä asetetaan kaikille WMS-palveluille yhteisesti) o Katselupalvelurajapinnan on tuettava ETRS89-järjestelmää maantieteellisessä koordinaatistossa (EPSG 4258) o Lisäksi on hyvä tukea ETRS-TM-kaistoittaisia projektioita TAI ETRS-LAEA/LCC projektioita (EPGS , ) o ETRS-TM35FIN -tuki (EPSG 3067) on suositeltava kansallisesta näkökulmasta

15 Nimiavaruus ja resurssitunniste

16 Nimiavaruus ja resurssitunniste

17 Tietovaraston määrittely 1

20 Tason julkaiseminen 1

21 WMS-tason metatietojen määrittely GetCapabilitiesvastauksen tasokohtaiset metatietoelementit Name = tason tekninen nimi Title = tason selkokielinen nimi Abstract = tason kuvaus Keywords = tason avainsanat

22 WMS-tason metatietojen määrittely Tason koordinaattijärjestelmä

23 WMS-tason metatietojen määrittely Tason koordinaattijärjestelmä

24 WMS-tason metatietojen määrittely Tason ulottuvuudet (BBOX)

25 WMS-tason metatietojen määrittely Aineiston metatietoihin linkittäminen ervice=csw&id=cfe54093-aa87-46e2-bfa2-a20def7b036f&elementsetname=full& outputschema=

26 WMS-tason tyylien määrittely Oletustyyli ja vaihtoehtoiset tyylit GeoServer hoitaa tyylien julkaisun GetCapabilitiesvastauksessa Uusia tyylejä voi luoda etusivun Styles-valinnan kautta GeoServer tarjoaa vektoriaineistolle automaattisesti legendan

27 Valmista!

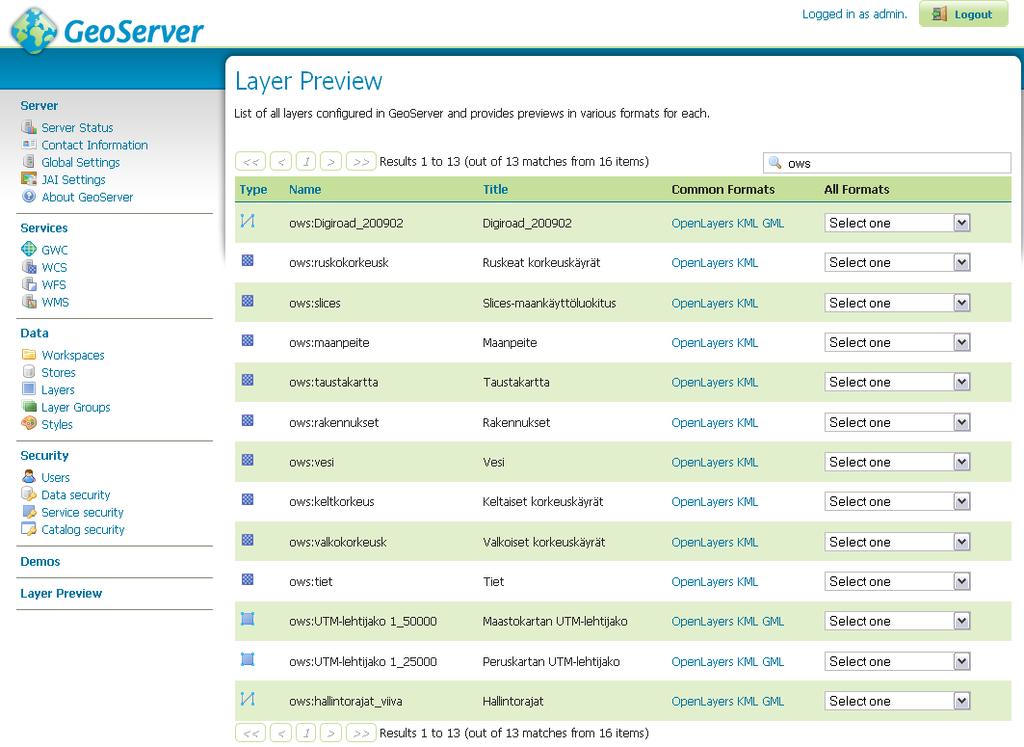

28 Testataan

29 Testataan

30 Testataan

31 Testataan

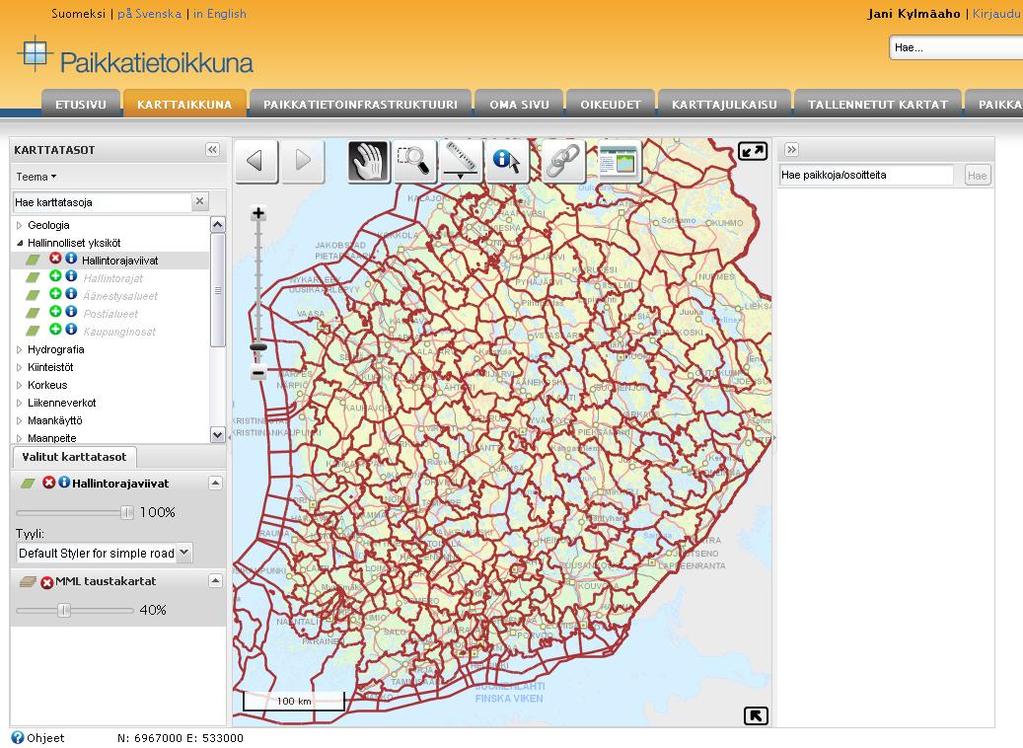

32 Paikkatietoikkunassa

33 Oliko tässä kaikki? Ei aivan

34 Inspire-laajennokset WMS-standardiin Skeemaviittaukset Kielituki Palvelun ja aineistojen metatiedot o Linkittämällä Paikkatietohakemistoon TAI o Elementit suoraan GetCapabilities-tiedostossa Muut vaatimukset o Koordinaattijärjestelmätuki o Kuvaformaatti, selitteet ja tyylit o Karttatasojen nimeäminen o Palvelun laatuvaatimukset GeoServerin nykyversiossa kielituki ja palvelun metatiedot eivät mahdollisia suoraan o Uusi versio tulossa keväällä

35 Tuettava WMS:n versio WMS versio suositus o Määritelty ISO-standardissa o INSPIREn toteutussäännöissä määritelty muutamia laajennoksia standardiin nähden o Elementtiin <inspire_vs:extendedcapabilities> WMS versio on myös sallittu o Samat INSPIREn mukanaan tuomat laajennokset otettava käyttöön o Elementtiin <VendorSpecificCapabilities>

36 GetCapabilities-pyyntö GetCapabilities-pyynnön elementit o Service type WMS o Request type GetCapabilities o Version o Language ISO kolmikirjaiminen koodi ion=1.1.1&language=fin

37 Skeemaviittaukset Capabilities-vastauksen alun tulisi näyttää tältä: <WMS_Capabilities version="1.3.0" xmlns=" xmlns:inspire_vs=" xmlns:xlink=" xmlns:xsi=" xsi:schemalocation=" W_GetCapabilities_INSPIRESchema_WMS_fin.xsd">...muu Capabilities-tiedoston sisältö </WMS_Capabilities>

38 Kieliominaisuudet GetCapabilities-vastaus ilman kieliparametria lähetettyyn kyselyyn

39 o SupportedLanguages o DefaultLanguage o SupportedLanguage o ResponseLanguage tuetut kielet palvelussa palvelun oletuskieli muu tuettu kieli capabilities-vastauksen kieli.. <inspire_vs:extendedcapabilities> <inspire_vs:supportedlanguages> <inspire_vs:defaultlanguage>fin</inspire_vs:defaultlanguage> <inspire_vs:supportedlanguage>swe</inspire_vs:supportedlanguage> </inspire_vs:supportedlanguages> <inspire_vs:responselanguage>fin</inspire_vs:responselanguage>> </inspire_vs:extendedcapabilities>..

40 Kieliominaisuudet GetCapabilities-vastaus kieliparametrin kanssa (fin) lähetettyyn kyselyyn

41 o Vastauksena kielikohtainen katselupalvelun osoite o Jos haettu kieli ei ole tuettu, palautetaan oletuskielen osoite o Jos palvelussa tuetaan vain yhtä kieltä, palautetaan sen osoite o Mikäli palvelu ei ole Inspire-yhteensopiva, pyynnön kieliparametrin tulisi jäädä huomiotta.. <GetMap> <Format>image/png</Format> <DCPType> <HTTP> <Get> <OnlineResource xlink:href=" /> </Get> </HTTP> </DCPType> </GetMap>..

42 Metatiedot GetCapabilities-vastauksen sisältämät palvelun metatiedot

43 o Jos palvelun metatiedot on syötetty hakupalveluun, riittää viittaus hakupalveluun käyttäen palvelun yksikäsitteistä tunnistetta (METADATA_IDENTIFIER) o Jos tietoja ei ole viety hakupalveluun, kaikki pakolliset elementit on palautettava GetCapabilities-vastauksessa o Metatietoviittauksen MIME-tyyppi annetaan MediaTypeelementissä (arvo ei ole virallinen MIME-tyyppi) <inspire_vs:metadataurl> <inspire_vs:url> Service=CSW&Request=GetRecordById&Version=2.0.2& id=[metadata_identifier]& outputschema= elementsetname=full </inspire_vs:url> <inspire_vs:mediatype>application/vnd.iso xml</inspire_vs:mediatype> </inspire_vs:metadataurl>

44 Metatiedot GetCapabilities-vastauksen sisältämät aineiston metatiedot

45 <MetadataURL type="iso19115:2005"> <Format>text/xml</Format> <OnlineResource xlink:href=" est=getrecordbyid&service=csw&id=[metadata_identifier]&elementset Name=full&outputSchema= xlink:type="simple" xmlns:xlink=" /> </MetadataURL> <MetadataURL type="iso19115:2005"> <Format>text/html</Format> <OnlineResource xlink:href=" xlink:type="simple" xmlns:xlink=" /> </MetadataURL>

46 Muut vaatimukset Koordinaattijärjestelmätuki o ETRS89 maantieteellisen koordinaatiston tuki (EPSG 4258) Kuvaformaatti o Tuettava palvelussa vähintään PNG- tai GIFkuvamuotoa Selitteet o Selitteet ovat pakollisia jokaiselle karttatasolle, kielelle ja tyylille erikseen Tyylit ( mennessä) o Inspire-tietotuotemäärittelyohjeissa annettu tyyli on oltava palvelussa tarjottujen joukossa

47 Muut vaatimukset Karttatasojen nimeäminen ( ) o Nimeämisessä noudatettava Komission asetusta (Paikkatietoaineistojen- ja palvelujen yhteentoimivuus) o Esimerkiksi Suojellut alueet: <Name> PS.ProtectedSite <Title> Suojelukohteet Laatuvaatimukset ( mennessä) o Suorituskyky o Kapasiteetti o Saatavuus Rajapinta kykenee tuottamaan 470kb kokoisen kuvan 5 sekunnissa 90% ajasta 20 pyyntöä sekunnissa 99% eli palvelu poissa käytöstä korkeintaan 3,63 vrk vuodessa

48 Turvallisuus Rajapintapalvelun tarjoajan vastuulla o Vaikka rajapinta olisi avoin, on syytä varautua esim. palvelunestohyökkäyksiin o Yhtenäistä menettelyä ei toistaiseksi ole o Esim. Norjan Statkartilla sekä Tanskan KMS:lla käytössä ticket -pohjainen järjestelmä, jossa yhden käyttäjän / samasta osoitteesta tulevien pyyntöjen määrää pystytään kontrolloimaan

49 Käyttöoikeuskysymykset INSPIRE-aineistojen tulee olla katselukäytössä maksuttomia o Katselupalvelurajapinnan käyttö voi olla maksullista vain perustellusta syystä o Komissiolle tulee järjestää pääsy rajapintaan o Tulevaisuudessa käyttöoikeuksia voitaisiin hallita luottamusverkostojen kautta standardilla tavalla

50 Käytön seuranta Rajapintapalvelun tarjoajalla on velvollisuus seurata käyttömääriä o INSPIRE-verkkopalvelujen käytön raportointivelvollisuus komissiolle on Maa- ja Metsätalousministeriöllä, jota Maanmittauslaitos avustaa

51 Toimeenpanon tueksi Toimeenpanosääntöjä ja ohjeita Katselupalvelun toteutusohjeet Komission asetus haku- ja katselupalveluista Komission tekninen ohje katselupalveluista o Ohjeita katselupalvelun teknisestä toteutuksesta o Ohjeluonnoksesta tulossa lopullinen versio helmikuussa 2011 o Ajantasaiset skeemat löytyvät Komission Inspire-sivuilta:

52 Aikataulut toteutukselle Olemassaolevat Kansalliset aineistot Katselupalvelut IOC Katselupalvelut FULL Liite Liite Inspire-direktiivin mukaiset aineistot Katselupalvelut 2017 (vahvistuu lähiaikoina) 2019 (vahvistuu lähiaikoina) Liite (vahvistuu lähiaikoina) o IOC = Alustava toimintakyky, ei suorituskykyvaatimusta o Loput aikataulut täsmentyvät lähiaikoina

56 Toteutusvaihtoehtoja Katselupalvelu Latauspalvelu Katselupalvelu Latauspalvelu Katselupalvelu Latauspalvelu Palvelutietokanta Palveluntarjoaja Palvelutietokanta Aineistojen kopiointi Paikkatietoaineistot Aineistojen kopiointi Paikkatietoaineistot Paikkatietoaineistot Tapa A Tapa B Aineistojen tuottaja Tapa C

57 On-line demo Katselupalvelun pystyttäminen GeoServer-ohjelmalla

58 Kysymyksiä? MML:n INSPIRE-sihteeristö
