1 PAIKKATIETOIKKUNA Katselupalvelujen Katselupalvelun rajapintojen toteuttaminen toteuttaminen Jani Kylmäaho Maanmittauslaitos

2 Esityslistaa Rajapintastandardit Katselupalvelu = WMS-rajapinta WMS-rajapinnat INSPIRE-arkkitehtuurissa Vaatimukset katselupalvelurajapinnoille Tuettavat WMS:n versiot Koordinaattijärjestelmät Toiminnot ja protokollat GetCapabilities- ja GetMap pyyntöjen elementit ja parametrit Muut vaatimukset Muita seikkoja Turvallisuus Käyttöoikeuskysymykset Käytön seuranta Demo Samat katselupalvelut eri käyttöliittymissä Toimeenpanon tueksi Aikataulut toteutukselle

3 Rajapintastandardit WMS Web Map Service o Katselupalvelu mahdollistaa paikkatietojen esittämisen asiakassovelluksessa päällekkäin sekä muut perustoiminnot WFS Web Feature Service o Latauspalvelu mahdollistaa paikkatietojen lataamisen reaaliaikaisesti käyttäen standardeja kyselyjä WCS Web Coverage Service o Jatkumotietopalvelun (aiemmin hilamuotoinen tietopalvelu) avulla asiakassovelluksessa voi tarkastella ja hallinnoida jatkumomuotoisia tietokokonaisuuksia

4 Katselupalvelu = WMS-rajapinta Katselupalvelun taustalla voi olla joko vektori- tai rasteriaineistoa Vektoripohjainen aineisto mahdollistaa monipuolisemmat toiminnot

5 WMS-rajapinnat INSPIRE-arkkitehtuurissa ArcGis Palveluväylä Mapinfo udig Paikkatietoaineistot Open- Layers Sovellukset ja paikkatietoportaalit WMS v WFS v. 2.0 WCS v.? Oikeuksien hallinnan kerros Muunnospalvelu Luettelopalvelu Hakupalvelu Katselupalvelu Latauspalvelu Käynnistyspalvelu Kohdeym. luettelot Palvelujen metatiedot Paikkatietoaineistojen metatiedot

6 Tuettavat WMS:n versiot WMS versio suositus o Määritelty ISO-standardissa o Merkittävin ero verrattuna versioon muutos koordinaattilukujen käsittelyssä o INSPIREn toteutussäännöissä määritelty muutamia laajennoksia standardiin nähden WMS versio on myös sallittu! o Samat INSPIREn mukanaan tuomat laajennokset otettava käyttöön

7 Koordinaattijärjestelmät Pakollinen koordinaattijärjestelmä ja projektio o Rajapinnan on tuettava ETRS89-järjestelmää maantieteellisessä koordinaatistossa o WGS84 maantieteellinen koordinaatisto suositeltavaa Manner-Euroopan ulkopuolisille aineistoille o Lisäksi on tuettava ETRS-TM-kaistoittaisia projektioita TAI ETRS-LAEA/LCC projektioita o ETRS-TM35FIN -tuki ei tämänhetkisen tulkinnan mukaan riitä, vaan on tuettava joko kaikkia Suomen kattavia TM-kaistoja (34-36) tai LAEA/LCC -projektiota

8 Toiminnot ja protokollat Pakolliset ja vapaaehtoiset toiminnot o Get Service Metadata (GetCapabilities) o Get Map (GetMap) o Link View Service -> toteutuu Hakupalvelun kautta o Get Feature Information (GetFeatureInfo), vapaaehtoinen toiminto Tuki asiakassovelluksen perustoiminnoille o Aineiston näyttö päällekkäin, liikuttelu, zoomaus, legendan näyttö, metatietojen näyttö Protokollat o INSPIRE-arkkitehtuurissa mukana SOAP, mutta katselupalvelurajapinnassa tultanee pitäytymään WMSstandardin määrittämään HTTP protokollaan GET-metodilla

9 GetCapabilties-elementit 1 GetCapabilities-pyynnön pakolliset elementit o Service type (WMS) o Request type (GetCapabilities) o Language (lisäyksenä WMS standardiin) GetCapabilities-vastauksen pakolliset metatietoelementit määritellään katselupalvelussa o Service name o Service title o Online resource URL o Contact information o Response language o Supported languages palvelun tekninen nimi palvelun selkokielinen nimi palveluntarjoajan www-osoite osoite, , puhelin, fax capabilities-vastauksen kieli tuetut kielet palvelussa

10 GetCapabilties-elementit 2 GetCapabilities-vastauksen pakolliset elementit o Tuetut toiminnot o Kielet GetCapabilities, GetMap, GetFeatureInfo, GetLegendgraphic o Response Language parametri, joka ilmoittaa GetCapabilities-vastauksen kielen o Supported languages parametri, joka luettelee kaikki palvelussa tuetut kielet o Lista palvelussa olevista karttatasoista

11 Tasokohtaiset parametrit Tasokohtaiset metatiedot GetCapabilties-elementit 3 GetCapabilities-vastauksen tasokohtaiset pakolliset elementit o Title o Abstract o Keywords o Bounding Box o URI o Name o CRS o Styles o Legend URL o Dimension Pairs tason selkokielinen nimi tiivistelmä tason sisällöstä avainsanat, jotka kuvailevat tason tietosisältöä tason kattaman alueen sijainnin rajaava suorakaide kaikissa tuetuissa koordinaattijärjestelmissä yksilöivä resurssitunniste eli WMS-palvelun rajapinnan osoite tason tekninen, harmonisoitu nimi tason tuetut koordinaattijärjestelmät tason esitystyylit sekä tyylin yksilöivä tunniste tason selitteen url-osoite, jokaiselle tarjotulle tyylille ja kielelle erikseen koskee moniulotteisia paikkatietoaineistoja

12 GetMap-pyynnön parametrit Katselupalvelun on ymmärrettävä seuraavat GetMappyynnön parametrit: o Layers o Style o CRS o Bounding Box o Image Width o Image Height o Image Format o Language o Dimension Pair Karttaan sisällytettävät karttatasot Kussakin karttatasossa käytettävä tyyli Koordinaattijärjestelmä, jossa karttakuva pyydetään Karttakuvan kulmapisteet valitussa koordinaattijärjestelmässä Karttakuvan leveys pikseleinä Karttakuvan korkeus pikseleinä Karttakuvan tiedostomuoto Vastauksessa käytettävä kieli Vastauksessa käytettävä kaksiulotteinen projisointitaso (koskee moniulotteisia paikkatietoaineistoja)

13 Muut vaatimukset Laatuvaatimukset o Suorituskyky o Kapasiteetti o Saatavuus Kuvaformaatti Rajapinta kykenee tuottamaan 470kb kokoisen kuvan 5 sekunnissa 90% ajasta 20 pyyntöä sekunnissa 99% eli palvelu poissa käytöstä korkeintaan 3,63 päivää vuodessa o Tuettava palvelussa vähintään PNG- tai GIFkuvamuotoa

14 Turvallisuus Rajapintapalvelun tarjoajan vastuulla o Vaikka rajapinta olisi avoin, on syytä varautua esim. palvelunestohyökkäyksiin o Yhtenäistä menettelyä ei toistaiseksi ole o Esim. Norjan Statkartilla sekä Tanskan KMS:lla käytössä ticket -pohjainen järjestelmä, jossa yhden käyttäjän / samasta osoitteesta tulevien pyyntöjen määrää pystytään kontrolloimaan

15 Käyttöoikeuskysymykset INSPIRE-tietotuotteiden tulee olla katselukäytössä maksuttomia o Katselupalvelurajapinnan käyttö voi olla maksullista vain perustellusta syystä

16 Käytön seuranta Rajapintapalvelun tarjoajalla on velvollisuus seurata käyttömääriä o INSPIRE-verkkopalvelujen käytön raportointivelvollisuus komissiolle on MMM:llä, jota Maanmittauslaitos avustaa

17 Demo Samat katselupalvelut eri käyttöliittymissä

18

19

20 Toimeenpanon tueksi INSPIRE-verkoston taulukko Palvelinohjelmistojen ja palveluratkaisujen tuki INSPIRE-verkkopalveluille INSPIRE-velvoite Hakupalvelu Katselupalvelu Latauspalvelut Kuvaustekniikka Ohjelmisto/standardi Versio CSW 2 Inspire-tiedot WMS WMS WFS WFS 1.1 GML 3.1 WFS 2.0 GML 3.2 WCS 1.0 WCS 1.1 SLD 1.0 SLD 1.1 Kaupalliset ohjelmistot Autodesk?????????????? ArcGIS Server (x) (x) x x x x x -? x x x - Bentley Geo Web Publisher V8i - - x - x x x ?? PB MapXtreme x - x ?? PB MapXtreme Java x ?? PB Envinsa x - x ?? FME Server x x x x x ?? Smallworld Geospatial Server?????????????? Tekla Xcity x - x - x -? - -?? Basepoint FIKSU (Autocad) x - x - x ?? Vianova?????????????? Airix?????????????? Intergraph?????????????? Avoimeen lähdekoodiin perustuvat ohjelmistot Geoserver x - x x x - - x - x - Mapserver x x x - x - - x x x x deegree 2.2 x x x x x x x - - x - x - GeoNetwork x x Palveluratkaisut

21 Toimeenpanon tueksi Toimeenpanosääntöjä ja ohjeita Komission asetus haku- ja katselupalvelusta Komission tekninen ohje katselupalveluista ew%20services%20v%202.0.pdf o Teknisestä ohjeesta tulossa uusi versio helmikuussa

22 Aikataulut toteutukselle Kansalliset aineistot (olemassaolevat) Inspire-direktiivin mukaiset aineistot Katselupalvelut IOC Katselupalvelut FULL Katselupalvelut Liite Liite Liite (vahvistuu lähiaikoina) 2019 (vahvistuu lähiaikoina) 2019 (vahvistuu lähiaikoina) o Aikataulut ja soveltamisen laajuus täsmentyvät lähiaikoina

23 PAIKKATIETOIKKUNA Latauspalvelujen Katselupalvelun rajapintojen toteuttaminen Kyselykäyttö toteuttaminen Jani Kylmäaho Maanmittauslaitos

24 Esityslistaa Rajapintastandardit Mikä on latauspalvelu? WFS-rajapinnat INSPIRE-arkkitehtuurissa Vaatimukset katselupalvelurajapinnoille WFS:n versio Koordinaattijärjestelmät Toiminnot ja protokollat GetCapabilities-elementit Kyselyjen parametrit Laatuvaatimukset normaalitilanteessa Toimeenpanon tueksi Aikataulut toteutukselle Esimerkki kyselykäyttöisestä latauspalvelusta Toteutusvaihtoehtoja

25 Rajapintastandardit WMS Web Map Service o Katselupalvelu mahdollistaa paikkatietojen esittämisen asiakassovelluksessa päällekkäin sekä muut perustoiminnot WFS Web Feature Service o Latauspalvelu mahdollistaa paikkatietojen lataamisen reaaliaikaisesti käyttäen standardeja kyselyjä WCS Web Coverage Service o Jatkumotietopalvelun (aiemmin hilamuotoinen tietopalvelu) avulla asiakassovelluksessa voi tarkastella ja hallinnoida jatkumomuotoisia tietokokonaisuuksia

26 WFS-rajapinnat INSPIRE-arkkitehtuurissa ArcGis Palveluväylä Mapinfo udig Paikkatietoaineistot Open- Layers Sovellukset ja paikkatietoportaalit WMS v WFS v. 2.0 WCS v.? Oikeuksien hallinnan kerros Muunnospalvelu Luettelopalvelu Hakupalvelu Katselupalvelu Latauspalvelu Käynnistyspalvelu Muunnospalvelu Kohdeym. luettelot Palvelujen metatiedot Paikkatietoaineistojen metatiedot

27 Tuettavat WFS:n versiot WFS versio suositus o Määritelty ISO (DIS)-standardissa o Kyselyt määritellään ISO (DIS) mukaisesti o Merkittävin ero verrattuna versioon 1.1 muutos koordinaattilukujen käsittelyssä o Ei sidonnaisuutta yhteen GML-versioon (väh ) o INSPIREn toteutussäännöissä määritelty muutamia laajennoksia standardiin nähden WFS versio 1.1 on myös sallittu! o Samat INSPIREn mukanaan tuomat laajennokset otettava käyttöön

28 Koordinaattijärjestelmät Koordinaattijärjestelmien tuki o Rajapinnan on tuettava ETRS89-järjestelmää maantieteellisessä koordinaatistossa o WGS84 maantieteellinen koordinaatisto suositeltavaa Manner-Euroopan ulkopuolisille aineistoille o Lisäksi on tuettava ETRS-TM-kaistoittaisia projektioita TAI ETRS-LAEA/LCC projektioita o ETRS-TM35FIN -tuki ei tämänhetkisen tulkinnan mukaan riitä, vaan on tuettava joko kaikkia Suomen kattavia TM-kaistoja (34-36) tai LAEA/LCC -projektiota

29 Toiminnot ja protokollat Pakolliset toiminnot latauspalvelussa o Get Service Metadata (GetCapabilities) o Get Spatial Object (GetFeature) o Describe Spatial Object Type (DescribeFeatureType) o Define Query o Link Download Service -> toteutuu Hakupalvelun kautta o GetPropertyValue o List Stored Queries o Describe Stored Queries Protokollat o Teknisessä ohjeessa (v.2.0) nyt suosituksena SOAP o Protokollista vielä keskustelua

30 GetCapabilities-elementit 1 GetCapabilities-pyynnön pakolliset elementit o Service type (WFS) o Request type (GetCapabilities) o Language (lisäyksenä WFS 2.0 standardiin) GetCapabilities-vastauksen pakolliset metatietoelementit o OWS common o WSDL reference o FeatureType list o Filter capabilities o Response language o Supported languages samat kuin WMS-palvelussa viittaus erilliseen WSDLdokumenttiin lista palvelun kohdetyypeistä tuetut kyselypredikaatit capabilities-vastauksen kieli tuetut kielet palvelussa

31 GetCapabilities-elementit 2 GetCapabilities-vastauksen pakolliset elementit o Tuetut toiminnot o Kielet GetCapabilities, GetFeature, DescribeFeatureType, o Response Language parametri, joka ilmoittaa GetCapabilities-vastauksen kielen o Supported languages parametri, joka luettelee kaikki palvelussa tuetut kielet

32 Kyselyjen parametrit Pakoliset parametrit o Loogiset predikaatit: and, or, not o Vertailupredikaatit: equal to, not equal to, less than, less than or equal to, greater than, greater than or equal to, like, is null, between o Haku yksilöivällä tunnisteella o Haku aluerajauksella (bounding box) o Haku aikarajauksella (temporal filter): after, before, begins, begunby, Tcontains, during, Tequals, Toverlaps, Meets, OverlappedBy, MetBy, EndedBy, Ends Vapaaehtoiset parametrit o Monipuoliset spatiaaliset rajausehdot: Equals, Disjoin, Touches, Within, Overlaps, Crosses, Intersects, Contains, Dwithin, Beyond

33 Laatuvaatimukset normaalitilanteessa Suorituskyky o Vastaus GetCapabilities-pyyntöön enintään 10 sekuntia o Ensimmäinen vastaus GetFeature-pyyntöön enintään 30 sekuntia, kun kysely rajattu pelkästään aluerajauksella (bounding box) o Tiedonsiirto vähintään 0,5 mb tai 500 spatiaalisen kohteen kuvausta sekunnissa Kapasiteetti o 10 pyyntöä sekunnissa o Yhtäaikaisten pyyntöjen määrän saa rajoittaa, mutta sen on oltava vähintään 50 Saatavuus o 99% eli palvelu poissa käytöstä korkeintaan 3,63 päivää vuodessa Normaalitilanne on 90% ajasta

34 Toimeenpanon tueksi Toimeenpanosääntöjä ja ohjeita Komission asetusluonnos latauspalvelusta enting%20rules%20download%20services%20(version%203.0).pdf Komission tekninen ohje latauspalveluista al%20guidance%20download%20(version%202.0).pdf o Asetus annettanee joulu-tammikuussa o Teknisestä ohjeesta tulossa uusi versio vuoden 2010 aikana

35 Aikataulut toteutukselle Kansalliset aineistot (olemassaolevat) Inspire-direktiivin mukaiset aineistot Latauspalvelut IOC Latauspalvelut FULL Latauspalvelut Liite 1 Tammikuu 2012 (arvio) Kesäkuu 2012 (arvio) Liite 2 Tammikuu 2012 (arvio) Kesäkuu 2012 (arvio) Liite (vahvistuu lähiaikoina) 2019 (vahvistuu lähiaikoina) 2019 (vahvistuu lähiaikoina) o Aikataulut ja soveltamisen laajuus täsmentyvät lähiaikoina

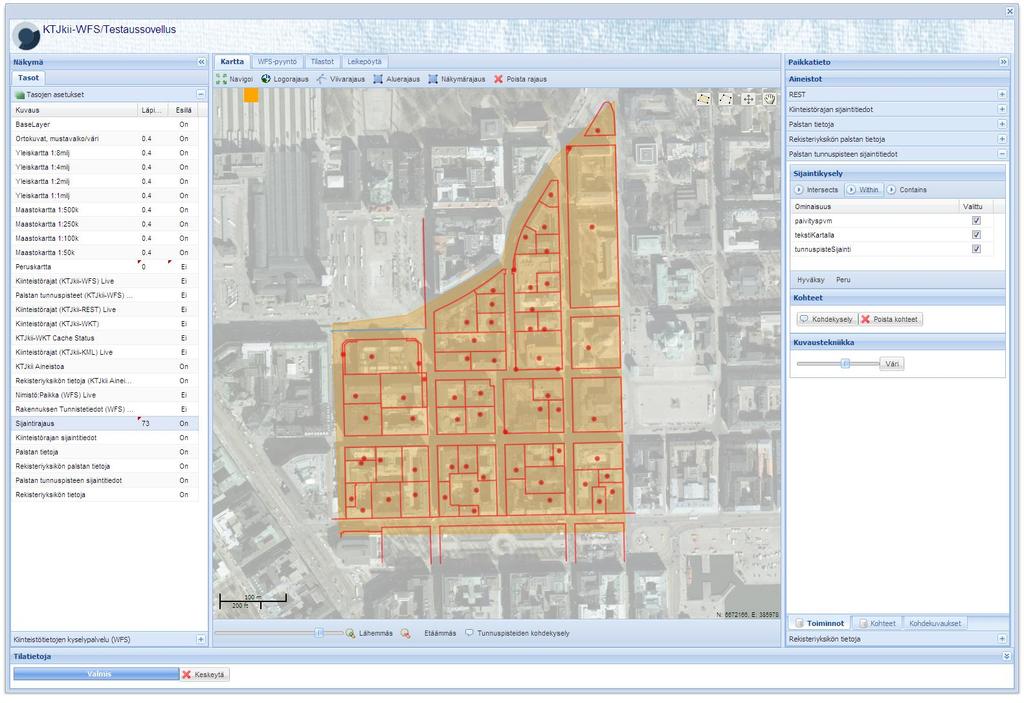

36 Esimerkki MML:n kiinteistötietojen WFS-rajapinnan testaustyökalu

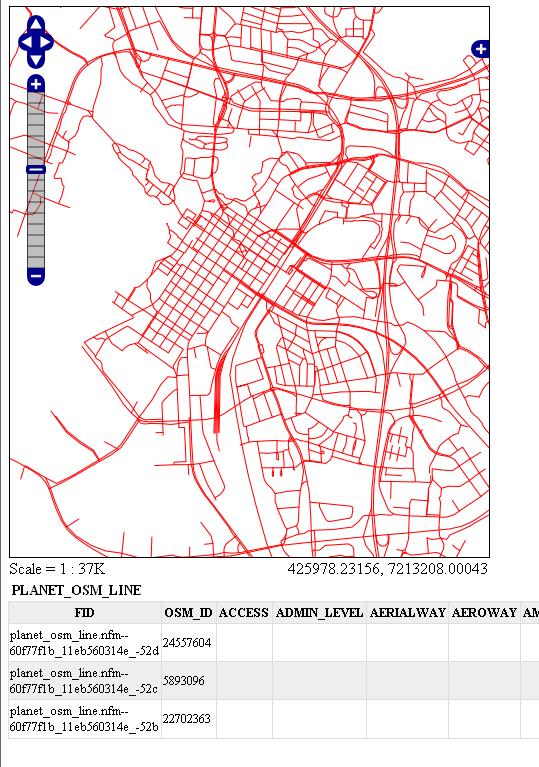

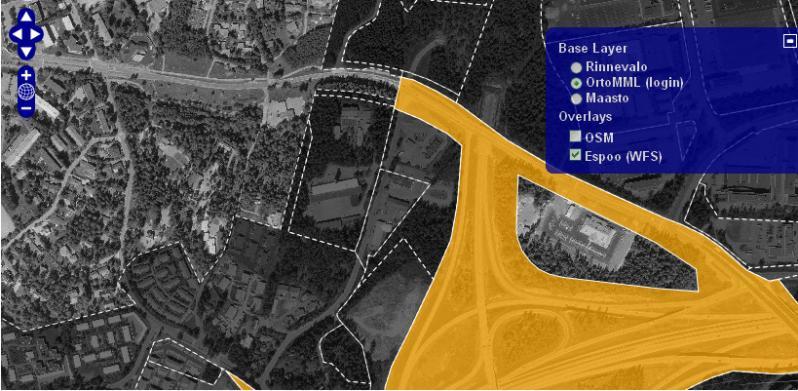

37 Esimerkki latauspalvelusta

38 Esimerkki latauspalvelusta

39 Esimerkki latauspalvelusta

40 Esimerkki latauspalvelusta

41 SLD-tyylitiedostot WFS-palvelussa (GL:n testipalvelu)

42 Toteutusvaihtoehtoja Katselupalvelu Latauspalvelu Katselupalvelu Latauspalvelu Katselupalvelu Latauspalvelu Palvelutietokanta Palveluntarjoaja Palvelutietokanta Aineistojen kopiointi Paikkatietoaineistot Aineistojen kopiointi Paikkatietoaineistot Paikkatietoaineistot Tapa A Tapa B Aineistojen tuottaja Tapa C

43 Lopuksi Mikä askarruttaa katselu/latauspalveluiden suunnittelussa ja toteuttamisessa? MML:n INSPIRE-sihteeristö vastaa kysymyksiinne!
