1 Katselupalvelun toteuttaminen Jani Kylmäaho Maanmittauslaitos

2 Esityslistaa Mikä Katselupalvelu? Rajapintastandardit WMS/WMTS-rajapinnat INSPIRE-arkkitehtuurissa Paikkatietoaineistot palvelun taustalla Vaatimukset katselupalvelurajapinnoille Off-line demo Katselupalvelu GeoServerillä Inspiren laajennokset WMS-standardiin Muuta huomioitavaa Toimeenpanon tueksi Aikataulut toteutukselle On-line demo

3 Katselupalvelu = INSPIRE-määritysten mukainen WMS/WMTS-rajapinta

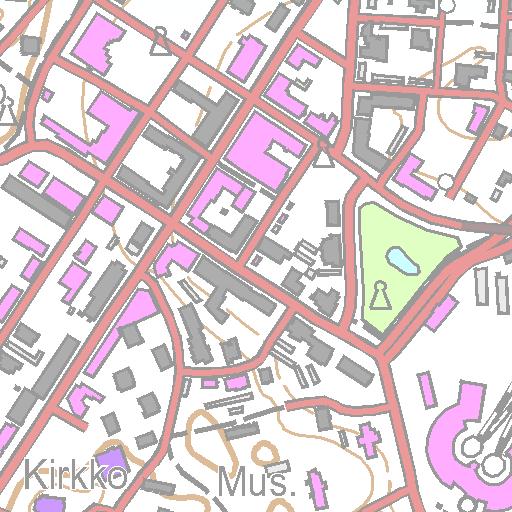

4 Rajapintastandardit WMS Web Map Service o Katselupalvelu mahdollistaa paikkatietojen esittämisen asiakassovelluksessa päällekkäin sekä muut perustoiminnot WMTS Web Map Tiling Service o WMTS-katselupalvelu tarjoaa valmiiksi tuotettuja rasterimuotoisia kuvia mahdollistaen samat toiminnot kuin WMS-palvelu

5 WMS-rajapinnat INSPIRE-arkkitehtuurissa ArcGis Palveluväylä Mapinfo udig Paikkatietoaineistot Open- Layers Sovellukset ja paikkatietoportaalit WMS Oikeuksien hallinnan kerros Muunnospalvelu Luettelopalvelu Hakupalvelu Katselupalvelu Latauspalvelu Käynnistyspalvelu Kohdeym. luettelot Palvelujen metatiedot Paikkatietoaineistojen metatiedot

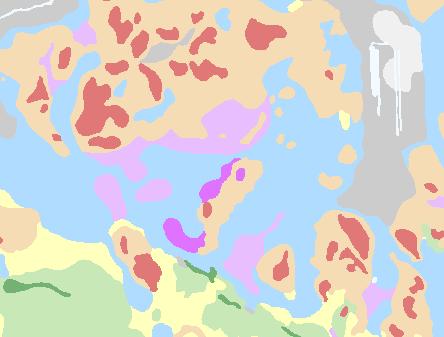

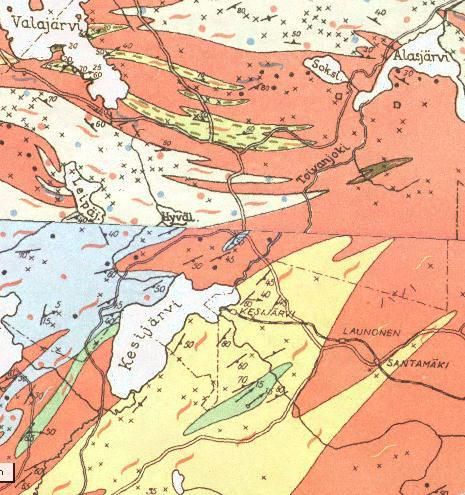

6 Paikkatietoaineistot palvelun taustalla Katselupalvelun taustalla voi olla o Rasteriaineistoa o Vektoriaineistoa Vektoripohjainen aineisto mahdollistaa monipuolisemmat toiminnot

7 Tuettava WMS:n versio WMS versio suositus o Määritelty ISO-standardissa o INSPIREn toteutussäännöissä määritelty muutamia laajennoksia standardiin nähden o Elementtiin <inspire_vs:extendedcapabilities> WMS versio on myös sallittu o Samat INSPIREn mukanaan tuomat laajennokset otettava käyttöön o Elementtiin <VendorSpecificCapabilities> o Mahdollisesti ongelmallinen joidenkin asiakasohjelmien kanssa

8 Toiminnot ja protokollat Pakolliset ja vapaaehtoiset toiminnot o Get Service Metadata (GetCapabilities) o Get Map (GetMap/GetTile) o Link View Service -> toteutuu Hakupalvelun kautta o Get Feature Information (GetFeatureInfo), vapaaehtoinen toiminto Tuki asiakassovelluksen perustoiminnoille o Aineiston näyttö päällekkäin, liikuttelu, zoomaus, legendan näyttö, metatietojen näyttö Protokollat o Katselupalvelurajapinnassa WMS/WMTS-standardin määrittämä HTTP protokolla GET-metodilla

9 GetCapabilities-pyyntö GetCapabilities-pyynnön elementit o Service type WMS o Request type GetCapabilities o Version ion=1.1.1

10 GetCapabilities-vastaus GetCapabilities-vastauksen elementit o Palvelun metatietoelementit tai viittaus palvelun metatietoihin Hakupalvelussa (Discovery service) o Palvelussa tuetut toiminnot o GetCapabilities o GetMap/GetTile o GetFeatureInfo, GetLegendgraphic (valinnaisia) o Palvelun kielet o CurrentLanguage parametri, joka ilmoittaa GetCapabilitiesvastauksen kielen o Languages parametri, joka luettelee kaikki palvelussa tuetut kielet o Lista palvelussa olevista karttatasoista o Tasokohtaiset elementit (metatiedot ja parametrit)

11 Tasokohtaiset parametrit Tasokohtaiset metatiedot GetCapabilties-vastaus GetCapabilities-vastauksen tasokohtaiset elementit o Title o Name o Abstract o Keywords o Bounding Box o URI o CRS o Styles o Legend URL o Dimension Pairs tason selkokielinen nimi tason tekninen, harmonisoitu nimi tiivistelmä tason sisällöstä avainsanat, jotka kuvailevat tason tietosisältöä tason kattaman alueen sijainnin rajaava suorakaide kaikissa tuetuissa koordinaattijärjestelmissä yksilöivä resurssitunniste eli WMS-palvelun rajapinnan osoite tason tuetut koordinaattijärjestelmät tason esitystyylit sekä tyylin yksilöivä tunniste tason selitteen url-osoite, jokaiselle tarjotulle tyylille ja kielelle erikseen koskee moniulotteisia paikkatietoaineistoja

12 GetMap-pyynnön parametrit Katselupalvelun on ymmärrettävä seuraavat GetMap/GetTile-pyynnön parametrit: o LAYERS Karttaan sisällytettävät karttatasot o STYLES Kussakin karttatasossa käytettävä tyyli o CRS (SRS) Koordinaattijärjestelmä, jossa karttakuva pyydetään o BBOX Karttakuvan kulmapisteet valitussa koordinaattijärjestelmässä o WIDTH, HEIGHT Karttakuvan leveys/korkeus pikseleinä o FORMAT Karttakuvan tiedostomuoto o TRANSPARENT Läpinäkyvyys, tulee olla TRUE o LANGUAGE Vastauksessa käytettävä kieli o TIME, ELEVATION Vastauksessa käytettävä kaksiulotteinen projisointitaso (koskee moniulotteisia paikkatietoaineistoja) o TILED (GetTile) Käytettäessä GetTile-pyyntöä, aina TRUE

13 Off-line demo Katselupalvelun pystyttäminen GeoServer-ohjelmalla

14 Katselupalvelun GetCapabilities-vastaus

15 Alkuvalmistelut Asennettu GeoServer oheistarpeineen Kopioitu aineistot palvelimelle Määritelty tiedostojen oikeudet Varmistettu GeoServerin toiminta testaamalla Jos/kun halutaan käyttää muita kuin GeoServerin tarjoamia esitystyylejä (SLD), nämä voi luoda etukäteen tai käyttäen GeoServerin tarjoamia välineitä

16 Aloitusnäkymä

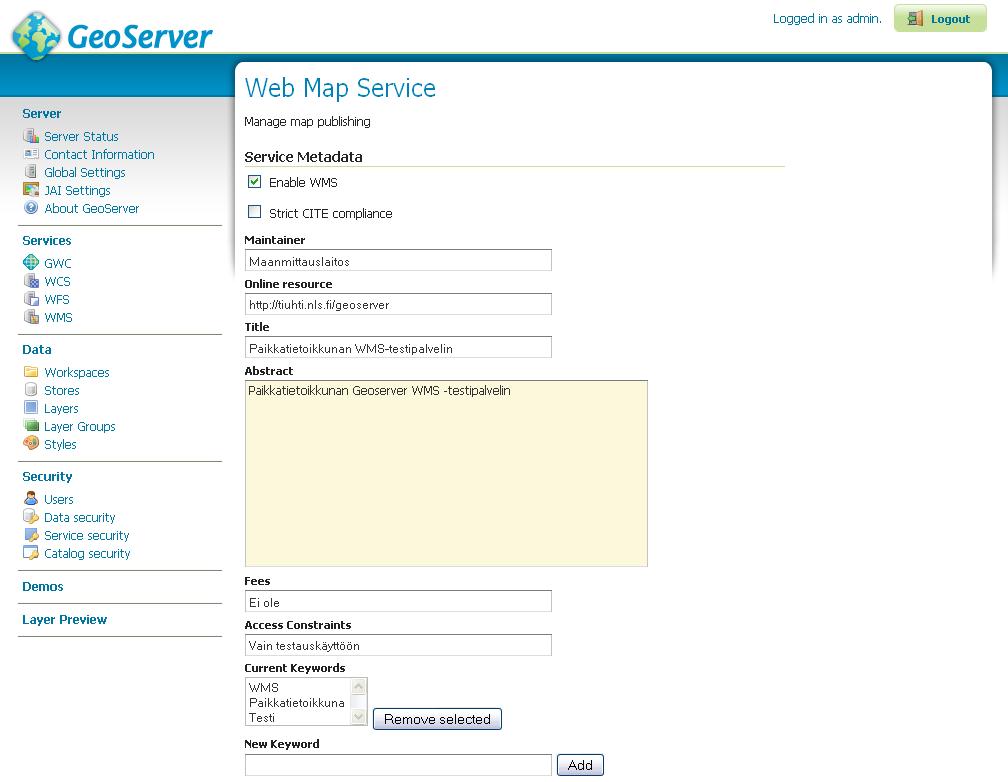

17 Katselupalvelun metatiedot GetCapabilitiesvastauksen palvelukohtaiset Metatietoelementit 1 Osoite Puhelin, Fax Sähköposti

18 Katselupalvelun muut metatiedot

19 Katselupalvelun muut metatiedot GetCapabilitiesvastauksen palvelukohtaiset Metatietoelementit 2 Palvelun URL-osoite Palvelun selkokielinen nimi Palvelun kuvaus Käyttörajoitukset Maksullisuus Palvelun avainsanat

20 Katselupalvelun koordinaattijärjestelmät GetCapabilities-vastauksen tasokohtaiset parametrit Tason koordinaattijärjestelmät (GeoServerissä asetetaan kaikille WMS-palveluille yhteisesti) Koordinaattijärjestelmien tuki o Katselupalvelurajapinnan on tuettava ETRS89-järjestelmää maantieteellisessä koordinaatistossa (EPSG 4258) o Lisäksi on tuettava ETRS-TM-kaistoittaisia projektioita TAI ETRS-LAEA/LCC projektioita (EPGS , ) o ETRS-TM35FIN -tuki (EPSG 3067) ei riitä, vaan on tuettava joko kaikkia Suomen kattavia TM-kaistoja tai ETRS-LAEA/LCC -projektiota

21 Nimiavaruus ja resurssitunniste

22 Nimiavaruus ja resurssitunniste

23 Tietovaraston määrittely 1

24 Tietovaraston määrittely 2

25 Tietovaraston määrittely 3

26 Tason julkaiseminen 1

27 WMS-tason metatietojen määrittely GetCapabilitiesvastauksen tasokohtaiset metatietoelementit Name = tason tekninen nimi Title = tason selkokielinen nimi Abstract = tason kuvaus Keywords = tason avainsanat

28 WMS-tason metatietojen määrittely Tason koordinaattijärjestelmä

29 WMS-tason metatietojen määrittely Tason koordinaattijärjestelmä

30 WMS-tason metatietojen määrittely Tason ulottuvuudet (BBOX)

31 WMS-tason metatietojen määrittely Aineiston metatietoihin linkittäminen SW&id=cfe54093-aa87-46e2-bfa2-a20def7b036f&elementSetName=full& outputschema=

32 WMS-tason tyylien määrittely Oletustyyli ja vaihtoehtoiset tyylit GeoServer hoitaa tyylien julkaisun GetCapabilitiesvastauksessa Uusia tyylejä voi luoda etusivun Styles-valinnan kautta GeoServer tarjoaa vektoriaineistolle automaattisesti legendan

33 Valmista!

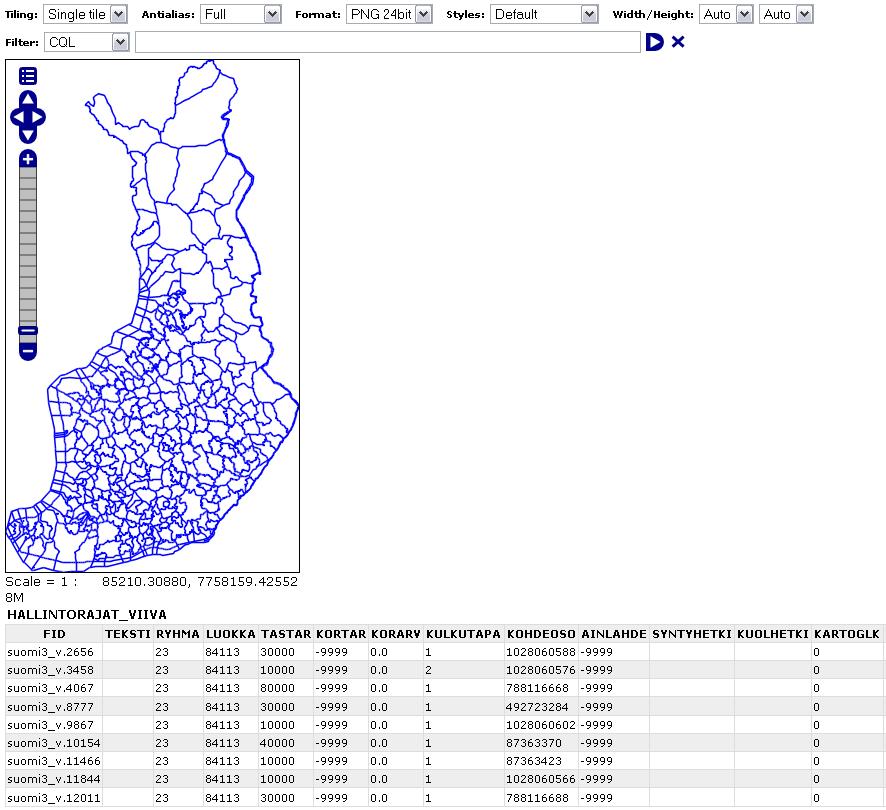

34 Testataan

35 Testataan

36 Testataan

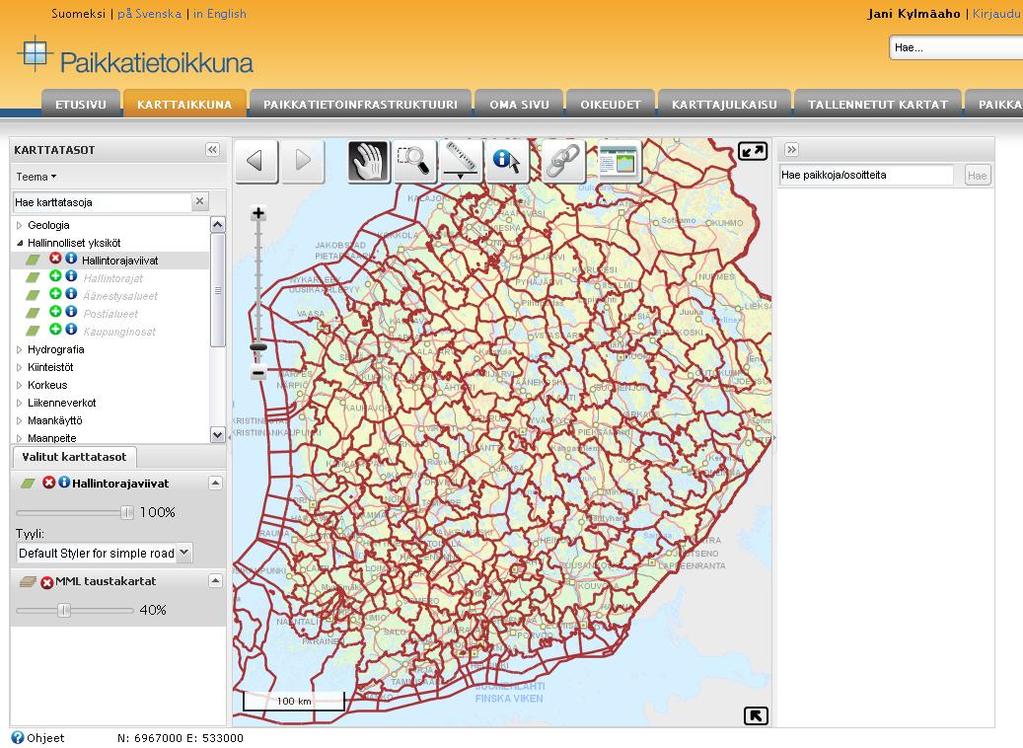

37 Paikkatietoikkunassa

38 Inspire-laajennokset WMS-standardiin Kielituki Palvelun metatiedot o Linkittämällä TAI o GetCapabilities-tiedostossa

39 GetCapabilities-pyyntö GetCapabilities-pyynnön elementit o Service type WMS o Request type GetCapabilities o Version o Language ISO kolmikirjaiminen koodi ion=1.1.1&language=fin

40 GetCapabilities-vastaus kysely ilman kieliparametria o Languages o CurrentLanguage tuetut kielet palvelussa capabilities-vastauksen kieli.. <inspire_vs:extendedcapabilities> <inspire_vs:languages> <inspire_vs:language default= true >fin</inspire_vs:language> <inspire_vs:language>swe</inspire_vs:language> <inspire_vs:language>eng</inspire_vs:language> </inspire_vs:languages> <inspire_vs:currentlanguage>fin</inspire_vs:currentlanguage> </inspire_vs:extendedcapabilities>..

41 GetCapabilities-vastaus kysely kieliparametrin kanssa (fin) o Vastauksena kielikohtainen katselupalvelun osoite o Jos haettu kieli ei ole tuettu, palautetaan oletuskielen osoite o Jos palvelussa tuetaan vain yhtä kieltä, palautetaan sen osoite.. <GetMap> <Format>image/png</Format> <DCPType> <HTTP> <Get> <OnlineResource xlink:href=" /> </Get> </HTTP> </DCPType> </GetMap>..

42 GetCapabilities-vastaus ja metatiedot o Jos palvelun metatiedot on syötetty hakupalveluun, riittää viittaus hakupalveluun käyttäen palvelun yksikäsitteistä tunnistetta (METADATA_IDENTIFIER) o Jos tietoja ei ole viety hakupalveluun, kaikki pakolliset elementit on palautettava GetCapabilities-vastauksessa <inspire_vs:metadataurl> <gmd:linkage> <gmd:url> =GetRecordById&Version=2.0.2&id=[METADATA_IDENTIFIER ]&outputschema= entsetname=full </gmd:url> </gmd:linkage> </inspire_vs:metadataurl>

43 Muut vaatimukset Laatuvaatimukset o Suorituskyky o Kapasiteetti o Saatavuus Kuvaformaatti Rajapinta kykenee tuottamaan 470kb kokoisen kuvan 5 sekunnissa 90% ajasta 20 pyyntöä sekunnissa 99% eli palvelu poissa käytöstä korkeintaan 3,63 päivää vuodessa o Tuettava palvelussa vähintään PNG- tai GIFkuvamuotoa

44 Turvallisuus Rajapintapalvelun tarjoajan vastuulla o Vaikka rajapinta olisi avoin, on syytä varautua esim. palvelunestohyökkäyksiin o Yhtenäistä menettelyä ei toistaiseksi ole o Esim. Norjan Statkartilla sekä Tanskan KMS:lla käytössä ticket -pohjainen järjestelmä, jossa yhden käyttäjän / samasta osoitteesta tulevien pyyntöjen määrää pystytään kontrolloimaan

45 Käyttöoikeuskysymykset INSPIRE-aineistojen tulee olla katselukäytössä maksuttomia o Katselupalvelurajapinnan käyttö voi olla maksullista vain perustellusta syystä o Komissiolle tulee järjestää pääsy rajapintaan o Tulevaisuudessa käyttöoikeuksia voitaisiin hallita luottamusverkostojen kautta standardilla tavalla

46 Käytön seuranta Rajapintapalvelun tarjoajalla on velvollisuus seurata käyttömääriä o INSPIRE-verkkopalvelujen käytön raportointivelvollisuus komissiolle on MMM:llä, jota Maanmittauslaitos avustaa

47 Toimeenpanon tueksi INSPIRE-verkoston taulukko Palvelinohjelmistojen ja palveluratkaisujen tuki INSPIRE-verkkopalveluille INSPIRE-velvoite Hakupalvelu Katselupalvelu Latauspalvelut Kuvaustekniikka Ohjelmisto/standardi Versio CSW 2 Inspire-tiedot WMS WMS WFS WFS 1.1 GML 3.1 WFS 2.0 GML 3.2 WCS 1.0 WCS 1.1 SLD 1.0 SLD 1.1 Kaupalliset ohjelmistot Autodesk?????????????? ArcGIS Server (x) (x) x x x x x -? x x x - Bentley Geo Web Publisher V8i - - x - x x x ?? PB MapXtreme x - x ?? PB MapXtreme Java x ?? PB Envinsa x - x ?? FME Server x x x x x ?? Smallworld Geospatial Server?????????????? Tekla Xcity x - x - x -? - -?? Basepoint FIKSU (Autocad) x - x - x ?? Vianova?????????????? Airix?????????????? Intergraph?????????????? Avoimeen lähdekoodiin perustuvat ohjelmistot Geoserver x - x x x - - x - x - Mapserver x x x - x - - x x x x deegree 2.2 x x x x x x x - - x - x - GeoNetwork x x Palveluratkaisut

48 Toimeenpanon tueksi Toimeenpanosääntöjä ja ohjeita Komission asetus haku- ja katselupalveluista Komission tekninen ohje katselupalveluista rvices_v2.12.pdf o Mm. katselupalvelun skeemalaajennokset o Teknisestä ohjeluonnoksesta tulossa uusi vuodenvaihteessa o Nykyinen versio jo lähellä lopullista

49 Aikataulut toteutukselle Kansalliset aineistot (olemassaolevat) Inspire-direktiivin mukaiset aineistot Katselupalvelut IOC Katselupalvelut FULL Katselupalvelut Liite Liite Liite (vahvistuu lähiaikoina) 2019 (vahvistuu lähiaikoina) 2019 (vahvistuu lähiaikoina) o IOC = Alustava toimintakyky, ei suorituskykyvaatimusta o Loput aikataulut täsmentyvät lähiaikoina

50 Toteutusvaihtoehtoja Katselupalvelu Latauspalvelu Katselupalvelu Latauspalvelu Katselupalvelu Latauspalvelu Palvelutietokanta Palveluntarjoaja Palvelutietokanta Aineistojen kopiointi Paikkatietoaineistot Aineistojen kopiointi Paikkatietoaineistot Paikkatietoaineistot Tapa A Tapa B Aineistojen tuottaja Tapa C

51 On-line demo

52 Kysymyksiä? MML:n INSPIRE-sihteeristö
