Paikkatiedon infrastruktuuri palveluarkkitehtuuri ja pelisäännöt Antti Rainio Maanmittauslaitos

Transkriptio

1 Paikkatiedon infrastruktuuri palveluarkkitehtuuri ja pelisäännöt Antti Rainio Maanmittauslaitos

2 Sijaintiyhteys eri tietoaineistojen välillä Tunnusyhteys eri tietoaineistojen välillä Paikkatieto ympäristön tila suojelualueet tietoliikenneverkot yhdysk.huollonverkot Paikkatiedolla tarkoitetaan kaikkea tietoa, joka sisältää välittömän tai välillisen viittauksen tiettyyn paikkaan tai maantieteelliseen alueeseen liikenneverkot toimipaikat väestö rakennukset kiinteistöt eläimistö kasvillisuus vesistö korkeus maaperä kallioperä Paikkatieto on näkökulma tietohallintoon

3 Paikkatietoinfrastruktuurilla osana yhteiskunnan tietoinfrastruktuuria tarkoitetaan yhteisesti sovitulla tavalla tuotettuja ja saatavilla olevia paikkatietoaineistoja ja paikkatietopalveluja, näiden kuvailuja ja teknisiä toteutuksia sekä tietojen saatavuutta ja käyttöä koskevia periaatteita ja prosesseja.

4 INSPIRE-direktiivi Eurooppalainen ja kansallinen paikkatiedon infrastruktuuri

5 Säädökset ja ohjeet Lainsäädäntö Inspire -direktiivi Laki paikkatietoinfrastruktuurista Asetus paikkatietoinfrastruktuurista Inspire -täytäntöönpanosäännöt IR, Implementation Rule Metatieto Verkkopalvelut Haku- ja Katselupalvelut Lataus- ja Muunnospalvelut Käynnistyspalvelut* Tietotuotemäärittelyt Paikkatietojen yhteentoimivuus Pääsyoikeudet Seuranta ja raportointi EU, Suomi de facto standardit Viralliset standardit ISO, CEN, SFS ISO sarja Guidelines Metadata Guidelines Discovery Guidelines View Guidelines Download* Guidelines Transformation Inspire Data Product Specifications Annex I Annex II&III* Guidance on access Guidelines Monitoring OGC, JHS-järjestelmä JUHTA Paikkatietoalan JHS-suosituksia Kansallisia tietotuotemäärittelyjä Paikkatiedon metatiedot JHS 158 Paikkatiedon sisältöpalvelut JHS xxx Paikkatiedon mallintaminen tiedonsiirtoa varten JHS 162 Paikkatiedon tietotuote- määrittely JHS 177 *Ei vielä saatavilla

6 Liite III Liite II Liite I paikannimet hallinnolliset yksiköt osoitteet kiinteistöt liikenneverkot hydrografia suojellut alueet korkeus maanpeite ortoilmakuvat geologia tilastoyksiköt rakennukset maaperä maankäyttö terveys ja turvallisuus julkiset palvelut ympäristön..seurantalaitteet tuotanto- ja teollisuuslaitokset maatalous- ja kasvinviljelylaitokset väestöjakauma - demografia aluesuunnittelu ja rajoitusalueet luonnonriskialueet ilmakehän tila ilmasto merentutkimus merialueet biomaantieteelliset alueet elinympäristöt ja biotoopit lajien levinneisyys energiavarat mineraalivarat INSPIRE-direktiivin liitteiden I, II ja III paikkatietoryhmät ja Paikkatietoa hallinnoivat viranomaiset kansallisen asetuksen mukaan Elintarviketurvallisuusvirasto Energiamarkkinavirasto Geologian tutkimuskeskus Ilmailuhallinto Ilmatieteen laitos Liikennevirasto Liikenteen turvallisuusvirasto Luonnontieteellinen keskusmuseo Maanmittauslaitos Maaseutuvirasto Metsähallitus Metsäntutkimuslaitos Maa- ja elintarviketalouden tutkimuskeskus MTT MMM:n tietopalvelukeskus Museovirasto Puolustusvoimat Riista- ja kalatalouden tutkimuslaitos Suomen ympäristökeskus Terveyden ja hyvinvoinnin laitos Tilastokeskus Työ- ja elinkeinoministeriö Väestörekisterikeskus Kunnat Maakuntien liitot ELY-keskukset Metsäkeskukset

7 INSPIRE-direktiivin toimeenpanon aikataulut Liite I aineistot Liite II aineistot Liite III aineistot Metatieto Kansalliset yhteiskäyttöiset aineistot Katselupalvelut * * Latauspalvelut * * Inspire-skeemojen/määrittelyn mukaan harmonisoituna Katselupalvelut Latauspalvelut * palvelutasovaatimusten mukainen 6kk myöhemmin

8 INSPIRE-arkkitehtuuri - Rajapintapalvelut Sovellukset ja paikkatietoportaalit Palveluväylä Palvelukerros Tietoaineistot Luettelopalvelu Hakupalvelu CSW Katselupalvelut WMS, WMTS Latauspalvelut WFS Oikeuksien hallinnan kerros Muunnospalvelu WPS/WCTS Käynnistyspalvelu Kohdeym. luettelot Palvelujen metatiedot Paikkatietoaineistojen metatiedot Palvelukerroksen standardit rajapintapalvelut: Paikkatieto- CSW, Catalog service web aineistot WMS, Web Map Service, WMTS, Web Map Tile Service WFS, Web Feature Service WPS/WCTS, Web Processing Service / Web Coordinate Transformation Service

9 Hakupalvelu Metatietopalvelu Sovellukset ja paikkatietoportaalit Palveluväylä Palvelukerros Tietoaineistot Luettelopalvelu Kohdeym. luettelot Hakupalvelu CSW Palvelujen metatiedot Paikkatietoaineistojen metatiedot Katselupalvelut WMS, WMTS Latauspalvelut WFS Palvelukerroksen standardit rajapintapalvelut: Paikkatieto- CSW, Catalog service web aineistot WMS, Web Map Service, WMTS, Web Map Tile Service WFS, Web Feature Service WPS/WCTS, Web Processing Service / Web Coordinate Transformation Service Oikeuksien hallinnan kerros Muunnospalvelu WPS/WCTS Käynnistyspalvelu CSW, Catalog Service Web Aineistojen ja palvelujen kuvailujen kyselyt mahdollistava rajapintapalvelu

10 Katselupalvelut - Karttakuvapalvelut Sovellukset ja paikkatietoportaalit Palveluväylä Palvelukerros Tietoaineistot Luettelopalvelu Kohdeym. luettelot Hakupalvelu CSW Palvelujen metatiedot Paikkatietoaineistojen metatiedot Katselupalvelut WMS, WMTS Latauspalvelut WFS Palvelukerroksen standardit rajapintapalvelut: Paikkatieto- CSW, Catalog service web aineistot WMS, Web Map Service, WMTS, Web Map Tile Service WFS, Web Feature Service WPS/WCTS, Web Processing Service / Web Coordinate Transformation Service Oikeuksien hallinnan kerros Muunnospalvelu WPS/WCTS Käynnistyspalvelu WMS, Web Map Service WMTS, Web Map Tile Service Karttakuvien pyynnöt mahdollistava rajapintapalvelu

11 Latauspalvelut - Kohdetietopalvelut Sovellukset ja paikkatietoportaalit Palveluväylä Palvelukerros Tietoaineistot Luettelopalvelu Kohdeym. luettelot Hakupalvelu CSW Palvelujen metatiedot Paikkatietoaineistojen metatiedot Katselupalvelut WMS, WMTS Latauspalvelut WFS Oikeuksien hallinnan kerros Muunnospalvelu WPS/WCTS Käynnistyspalvelu WFS, Web Feature Service Paikkatietokohteiden kyselyt mahdollistava rajapintapalvelu Palvelukerroksen standardit rajapintapalvelut: Paikkatieto- CSW, Catalog service web aineistot WMS, Web Map Service, WMTS, Web Map Tile Service WFS, Web Feature Service WPS/WCTS, Web Processing Service / Web Coordinate Transformation Service

12 Julkisen hallinnon Paikkatiedon viitearkkitehtuuri Osa valtiovarainministeriön kokonaisarkkitehtuurityön ohjausta Paikkatietonäkökulma julkisen hallinnon prosesseihin, tietoon ja tietojärjestelmiin Kuvaa yhteentoimivuuden tavoitetilaa Lähtökohtana Inspire-arkkitehtuuri ja kansainväliset standardit Luonnosvaiheessa (versio 0.6, ) Kehittämiseen voi osallistua Inspire-verkoston Arkkitehtuuriryhmässä Artikkeli Positio-lehdessä

13 Prosessit tuottavat paikkatietoa Tuotetun tiedon jakaminen HALLINNON TIETOPROSESSEJA Inventointi, Arviointi Selvitys, Suunnittelu Kuuleminen, Katselmus Hakemukset Päätöksenteko Tiedoksianto Tietopalvelu, Neuvonta Asiointi, Valitukset, Palautteet Tiedon keruu Analyysi Yhdistely Ylläpito Visualisointi Hallinta Jalostaminen Julkaisu Arkistointi Saatavilla olevan tiedon hyödyntäminen

14 Paikkatiedon liittäminen infrastruktuuriin HALLINNON TIETOPROSESSEJA Inventointi, Arviointi Selvitys, Suunnittelu Kuuleminen, Katselmus Hakemukset Päätöksenteko Tiedoksianto Tietopalvelu, Neuvonta Asiointi, Valitukset, Palautteet 1. aineistojen nimeäminen 2. käyttöoikeuksien määrittely 3. aineistojen kuvailu hakupalveluun 4. tietotuotteen määrittely 5. sisältöpalvelujen toteuttaminen 6. palvelujen kuvailu hakupalveluun 7. käytön seuranta Tiedon keruu Analyysi Yhdistely Ylläpito Visualisointi Hallinta Jalostaminen Julkaisu Arkistointi

15 Paikkatiedon liittäminen infrastruktuuriin HALLINNON TIETOPROSESSEJA Inventointi, Arviointi Selvitys, Suunnittelu Kuuleminen, Katselmus Hakemukset Päätöksenteko Tiedoksianto Tietopalvelu, Neuvonta Asiointi, Valitukset, Palautteet Paikkatiedon infrastruktuurin hyödyntäminen 1. aineistojen nimeäminen 2. käyttöoikeuksien määrittely 3. aineistojen kuvailu hakupalveluun 4. tietotuotteen määrittely 5. sisältöpalvelujen toteuttaminen 6. palvelujen kuvailu hakupalveluun 7. käytön seuranta Tiedon keruu Analyysi Yhdistely Ylläpito Visualisointi Hallinta Jalostaminen Julkaisu Arkistointi 1. tiedon haku 2. käyttöoikeuksien hankkiminen 3. sisältöpalvelujen hyödyntäminen 4. käsittelypalvelujen hyödyntäminen 5. palvelualustojen hyödyntäminen 6. palveluväylän hyödyntäminen

16 TIETOKERROS Käyttöliittymät SOVELLUSKERROS Ohjelmistot, Sovellukset, Komponentit Prosessimäärittelyt Palveluväylät, Palvelualustat PROSESSIKERROS Rajapinnat Tukipalvelut, Sisältöpalvelut, Käsittelypalvelut PALVELUKERROS Skeemat Hallintatiedot, Metatiedot, Tietovarannot, Määrittelyt, Tyylit

17 Itsenäiset ohjelmistot ja sovellukset Paikkatieto-ohjelmistot (GIS, Geographical Information Systems) SOVELLUSKERROS Käyttöliittymät Portaalit ja selainsovellukset Ohjelmistot, Sovellukset, Komponentit metatiedot PROSESSIKERROS PALVELUKERROS TIETOKERROS Metatietopalvelut Hakupalvelu Luettelopalvelut Rajapinnat Sisältöpalvelut Karttakuvapalvelut Kyselypalvelut Jatkumopalvelut Tiedostopalvelut Verkkosyötteet Tukipalvelut, Sisältöpalvelut Metatiedot Skeemat Koodistot Skeemat Kartta-, ilmakuvat Kohdetiedot Hilat, kolmioinnit Kuvat, artikkelit Sensoritieto Hallintatiedot, Metatiedot, Tietovarannot, Määrittelyt, Tyylit

18 Itsenäiset ohjelmistot ja sovellukset Paikkatieto-ohjelmistot (GIS, Geographical Information Systems) SOVELLUSKERROS Käyttöliittymät Portaalit ja selainsovellukset Yhteentoimivat komponentit Ohjelmistot, Sovellukset, Komponentit ontologiat metatiedot (Mashups) karttaikkunat karttatyökalut PROSESSIKERROS PALVELUKERROS TIETOKERROS Metatietopalvelut Ontologiapalvelu Hakupalvelu Luettelopalvelut Rajapinnat Sisältöpalvelut Karttakuvapalvelut Kyselypalvelut Jatkumopalvelut Tiedostopalvelut Verkkosyötteet Muunnospalvelut Koordinaattimuunnokset Skeemamuunnokset Geokoodaus Tukipalvelut, Sisältöpalvelut, Käsittelypalvelut Ontologiat Metatiedot Skeemat Koodistot Skeemat Kartta-, ilmakuvat Kohdetiedot Hilat, kolmioinnit Kuvat, artikkelit Sensoritieto Muunnosmäärittelyt Hallintatiedot, Metatiedot, Tietovarannot, Määrittelyt

19 Itsenäiset ohjelmistot ja sovellukset Paikkatieto-ohjelmistot (GIS, Geographical Information Systems) SOVELLUSKERROS Käyttöliittymät Portaalit ja selainsovellukset Yhteentoimivat komponentit tunnistus maksu käyttöehdot Ohjelmistot, Sovellukset, Komponentit ontologiat metatiedot (Mashups) karttaikkunat karttatyökalut Luottamusverkostot Oikeuksien hallinta PROSESSIKERROS Tukipalvelut Tunnistus Valtuutukset Asiointitili Maksaminen Lisenssipalvelut Käyttöoikeuksien hallinta PALVELUKERROS Metatietopalvelut Ontologiapalvelu Hakupalvelu Luettelopalvelut Rajapinnat Sisältöpalvelut Karttakuvapalvelut Kyselypalvelut Jatkumopalvelut Tiedostopalvelut Verkkosyötteet Koordinaattimuunnokset Skeemamuunnokset Geokoodaus Tukipalvelut, Sisältöpalvelut, Käsittelypalvelut Skeemat Muunnospalvelut Käyttäjätiedot Roolit Asiointitiedot TIETOKERROS Lisenssit Roolien oikeudet Ontologiat Metatiedot Skeemat Koodistot Kartta-, ilmakuvat Kohdetiedot Hilat, kolmioinnit Kuvat, artikkelit Sensoritieto Muunnosmäärittelyt Hallintatiedot, Metatiedot, Tietovarannot, Määrittelyt

20 Itsenäiset ohjelmistot ja sovellukset Paikkatieto-ohjelmistot (GIS, Geographical Information Systems) SOVELLUSKERROS Käyttöliittymät Portaalit ja selainsovellukset Yhteentoimivat komponentit tunnistus maksu käyttöehdot Ohjelmistot, Sovellukset, Komponentit ontologiat metatiedot (Mashups) karttaikkunat karttatyökalut Luottamusverkostot Oikeuksien hallinta PROSESSIKERROS Palveluväylät, Palvelualustat Tukipalvelut Tunnistus Valtuutukset Asiointitili Maksaminen Lisenssipalvelut Käyttöoikeuksien hallinta PALVELUKERROS Metatietopalvelut Ontologiapalvelu Hakupalvelu Luettelopalvelut Rajapinnat Sisältöpalvelut Karttakuvapalvelut Kyselypalvelut Jatkumopalvelut Tiedostopalvelut Verkkosyötteet Muunnospalvelut Koordinaattimuunnokset Skeemamuunnokset Geokoodaus Tukipalvelut, Sisältöpalvelut, Käsittelypalvelut Skeemat Paikkatiedon palvelualustat Tallennuspalvelut Tallennus-, muokkauspalvelut Ohjelmistopalvelut Käyttöliittymäpalvelut Käyttäjätiedot Roolit Asiointitiedot TIETOKERROS Lisenssit Roolien oikeudet Ontologiat Metatiedot Skeemat Koodistot Kartta-, ilmakuvat Kohdetiedot Hilat, kolmioinnit Kuvat, artikkelit Sensoritieto Muunnosmäärittelyt Hallintatiedot, Metatiedot, Tietovarannot, Määrittelyt, Tyylit Käyttäjän tallentamat tiedot Käyttäjän käyttöliittymämäärittelyt Näkymän määrittelyt

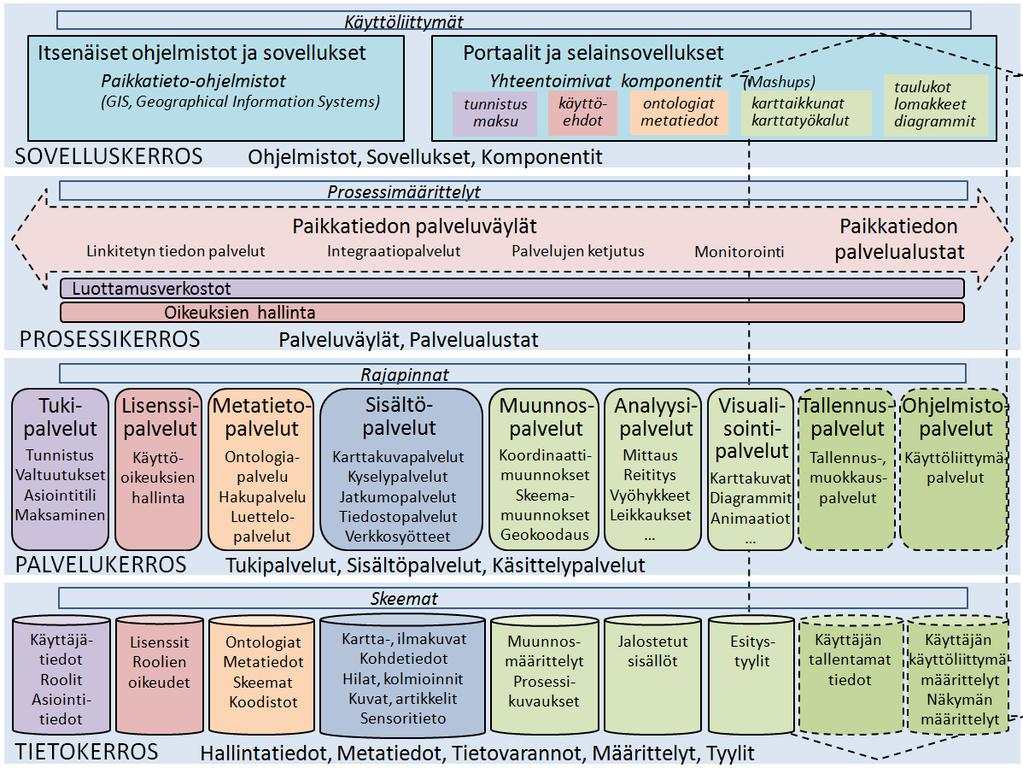

21 Itsenäiset ohjelmistot ja sovellukset Paikkatieto-ohjelmistot (GIS, Geographical Information Systems) SOVELLUSKERROS Käyttöliittymät Portaalit ja selainsovellukset Yhteentoimivat komponentit tunnistus maksu käyttöehdot Ohjelmistot, Sovellukset, Komponentit ontologiat metatiedot (Mashups) karttaikkunat karttatyökalut taulukot lomakkeet diagrammit Luottamusverkostot Oikeuksien hallinta PROSESSIKERROS Palveluväylät, Palvelualustat Tukipalvelut Tunnistus Valtuutukset Asiointitili Maksaminen Lisenssipalvelut Käyttöoikeuksien hallinta PALVELUKERROS Metatietopalvelut Ontologiapalvelu Hakupalvelu Luettelopalvelut Rajapinnat Sisältöpalvelut Karttakuvapalvelut Kyselypalvelut Jatkumopalvelut Tiedostopalvelut Verkkosyötteet Analyysipalvelut Muunnospalvelut Koordinaattimuunnokset Skeemamuunnokset Geokoodaus Tukipalvelut, Sisältöpalvelut, Käsittelypalvelut Skeemat Visualisointipalvelut Mittaus Reititys Vyöhykkeet Leikkaukset Karttakuvat Diagrammit Animaatiot Paikkatiedon palvelualustat Tallennuspalvelut Tallennus-, muokkauspalvelut Ohjelmistopalvelut Käyttöliittymäpalvelut Käyttäjätiedot Roolit Asiointitiedot TIETOKERROS Lisenssit Roolien oikeudet Ontologiat Metatiedot Skeemat Koodistot Kartta-, ilmakuvat Kohdetiedot Hilat, kolmioinnit Kuvat, artikkelit Sensoritieto Muunnosmäärittelyt Jalostetut sisällöt Hallintatiedot, Metatiedot, Tietovarannot, Määrittelyt, Tyylit Esitystyylit Käyttäjän tallentamat tiedot Käyttäjän käyttöliittymämäärittelyt Näkymän määrittelyt

22 Itsenäiset ohjelmistot ja sovellukset SOVELLUSKERROS Tukipalvelut Tunnistus Valtuutukset Asiointitili Maksaminen Paikkatieto-ohjelmistot (GIS, Geographical Information Systems) Lisenssipalvelut Käyttöoikeuksien hallinta PALVELUKERROS Metatietopalvelut Ontologiapalvelu Hakupalvelu Luettelopalvelut Käyttöliittymät Karttakuvapalvelut Kyselypalvelut Jatkumopalvelut Tiedostopalvelut Verkkosyötteet Portaalit ja selainsovellukset Yhteentoimivat komponentit tunnistus maksu käyttöehdot Ohjelmistot, Sovellukset, Komponentit Prosessimäärittelyt Paikkatiedon palveluväylät Linkitetyn tiedon palvelut Integraatiopalvelut Palvelujen ketjutus Luottamusverkostot Oikeuksien hallinta PROSESSIKERROS Palveluväylät, Palvelualustat Rajapinnat Sisältöpalvelut Analyysipalvelut Muunnospalvelut Koordinaattimuunnokset Skeemamuunnokset Geokoodaus Tukipalvelut, Sisältöpalvelut, Käsittelypalvelut Skeemat ontologiat metatiedot Visualisointipalvelut Mittaus Reititys Vyöhykkeet Leikkaukset Monitorointi (Mashups) karttaikkunat karttatyökalut Karttakuvat Diagrammit Animaatiot Tallennuspalvelut Tallennus-, muokkauspalvelut taulukot lomakkeet diagrammit Paikkatiedon palvelualustat Ohjelmistopalvelut Käyttöliittymäpalvelut Käyttäjätiedot Roolit Asiointitiedot TIETOKERROS Lisenssit Roolien oikeudet Ontologiat Metatiedot Skeemat Koodistot Kartta-, ilmakuvat Kohdetiedot Hilat, kolmioinnit Kuvat, artikkelit Sensoritieto Muunnosmäärittelyt Prosessikuvaukset Jalostetut sisällöt Hallintatiedot, Metatiedot, Tietovarannot, Määrittelyt, Tyylit Esitystyylit Käyttäjän tallentamat tiedot Käyttäjän käyttöliittymämäärittelyt Näkymän määrittelyt

23 Itsenäiset ohjelmistot ja sovellukset Portaalit ja selainsovellukset hyödyntäjää miljoona hyödyntäjää SOVELLUSKERROS MILJOONIA TAPOJA YHDISTELLÄ AINEISTOJA Roolipohjaiset käyttöoikeudet - Avointa dataa ja avoimia rajapintoja PROSESSIKERROS Julkisen sektorin tuottamia ja tilaamia rajapintapalveluja Yritysten tuottamia rajapintapalveluja PALVELUKERROS TIETOKERROS AINEISTOA

24 Paikkatietoinfrastruktuurin hyödyntäminen ELINKEINOELÄMÄ YHTEISÖTOIMINTA JULKISHALLINTO Oppiminen, Tutkimus, opetus ennakointi Suunnittelu, Tilannelogistiikka tietoisuus Tietojohtaminen Osallistaminen Tietopalvelu Asiointi, palautteet

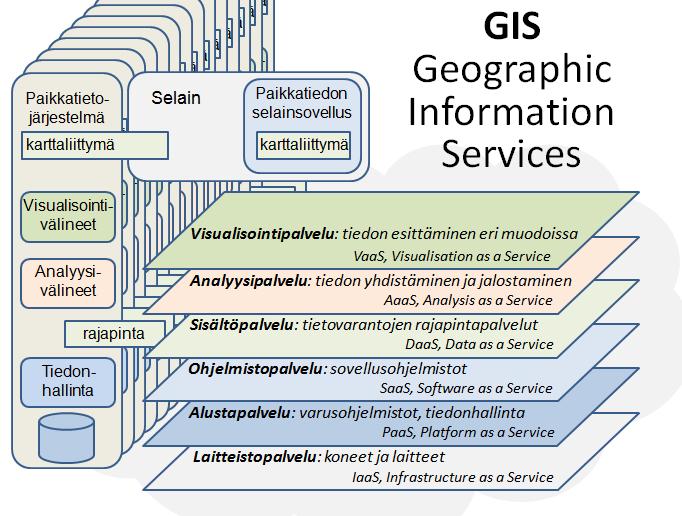

25 Paikkatiedon pilvipalvelua

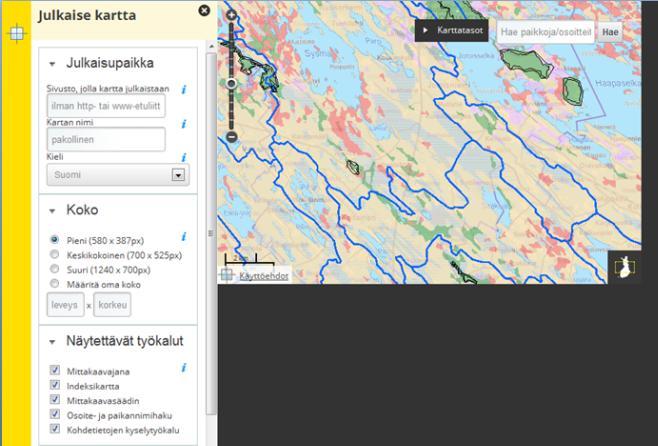

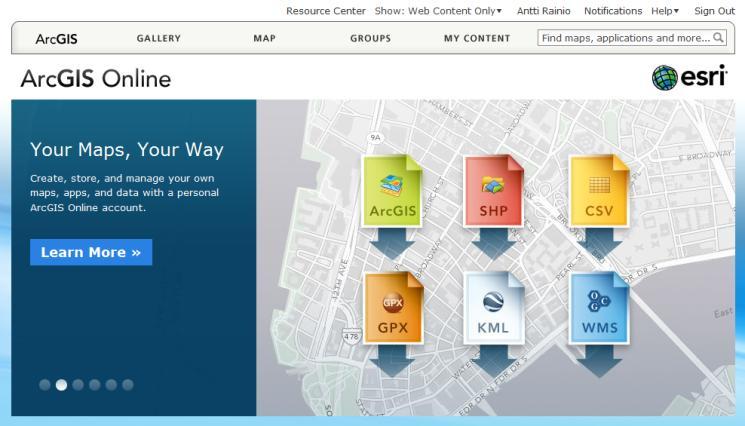

26 Verkkokarttapalveluja - paikkatiedon palvelualustoja Map API - Map Mashup SaaS, Software as a Service Google Maps ArcGIS Online Paikkatietoikkuna

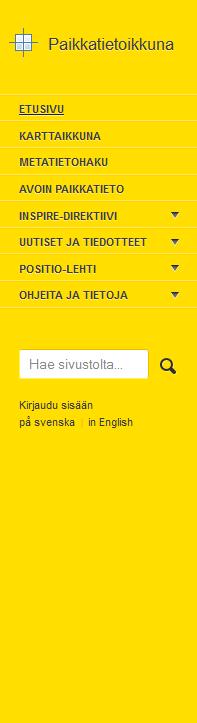

27 Paikkatietoikkuna PAIKKATIEDON PALVELUALUSTA Tavoitteena: Yleinen karttaliittymä julkishallinnolle sähköiseen asiointiin, tietojohtamiseen, opetukseen Paikkatiedon viitearkkitehtuurin pilotointi

28 VERKKOPALVELUSOPIMUS Tavoitteena: Paikkatiedot saataville yhdellä sopimuksella Infrastruktuuri käyttöön ehdot hyväksymällä

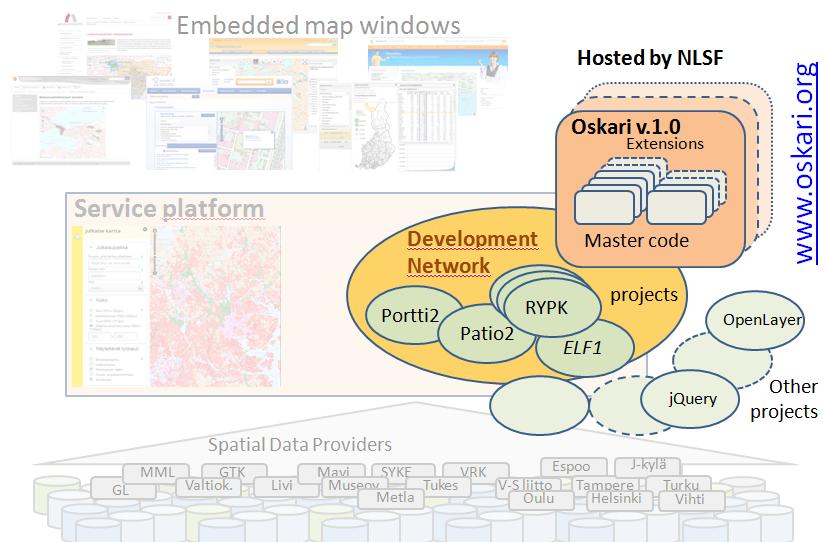

29 KEHITTÄMISVERKOSTO Toimintamallina: Avoin lähdekoodi Yhteentoimivat komponentit

30 PAIKKATIEDON EKOSYSTEEMI

31 Kysymyksiä? Kommentteja! Kiitos Antti Rainio
