Kidehilan perusominaisuudet
|
|
- Toivo Karvonen
- 6 vuotta sitten
- Katselukertoja:
Transkriptio
1 Kidehilan perusominaisuudet Kiteen muodostaa hila (usein kutsutaan Bravaisin hilaksi) ja yhdestä tai useammasta atomista muodostuva kanta(klusteri). Kantaklusteri toistuu kiteessä hilan määräämällä tavalla säännöllisin välein. Hilan säännöllisyydellä tarkoitetaan sitä, että siirryttäessä kahden identtisessä asemassa olevan pisteen välillä (translaatiosymmetria), ympärillä näkyvä atomirakenne on muuttumaton. Kiteellä voi translaatiosymmetrian lisäksi olla rotaatio-, peili- ja inversiosymmetrioita. Seuraavassa oletetaan, että kantaklusterilla ei ole magneettista momenttia. Magnetoituneissa aineissa joudutaan hilasymmetrian käsitettä yleistämään hieman.
2 Perusominaisuudet: 2D-kidehila Oheisessa kuvassa esiintyvät vektorit a ja b ovat alkeishilavektoreita ja niitä vastaavat neliö (vas.) ja vinoneliö (oik.) ovat kuvan 2D-hilojen alkeiskoppeja Kiteen alkiota, jota siirtäen toistamalla voidaan muodostaa makroskooppinen kide kutsutaan hilakopiksi. Pinta-alaltaan pienin hilakoppi on alkeiskoppi. Kiteellä voi olla useita alkeiskoppeja. Alkeiskopin särmät määrääviä vektoreita kutsutaan alkeisvektoreiksi. Mielivaltainen alkeisvektoreiden kokonaisluvuilla painotettu summa on Bravaisin hilan hilavektori.
3 Kiteen kanta Yksiatominen kanta Kaksiatominen kanta Kiteessä säännöllisesti toistuva rakenne voi koostua useammasta kuin yhdestä atomista. Yllä molemmat 2D-kiteet ovat suorakaidehiloja, mutta oikeanpuoleisessa kiteen kanta(klusteri) sisältää kaksi atomia. Biologisissa kiderakenteissa kanta voi koostua tuhansista atomeista!!
4 2D-hilan alkeiskopit ja -vektorit Hila voidaan koota hilakopeista (harmaa) Alkeiskoppi on pinta-alaltaan pienin hilakoppi Alkeiskoppi ei ole aina yksikäsitteinen (punaiset kopit) Vektoreita R na mb ; n, m 0, 1, 2, kutsutaan hilavektoreiksi (a 2, b 2 ); (a 3, b 3 ); (a 4, b 4 ) ovat kaikki alkeishilavektoreita Jos vektorit A ja B ilmoittavat kahden pisteen sijainnin kiteessä ja A B R nämä pisteet ovat symmetrialtaan samassa asemassa ko kiteessä.
5 Wigner-Seitz alkeiskoppi Wigner-Seitz alkeiskoppi: Valitaan mielivaltainen atomi (kantaklusteri) Piirretään suorat lähinaapureihin (klustereihin) Piirretään suorille normaalitasot puoleenväliin Tasojen rajoittama alue on hilan Wigner-Seitz alkeiskoppi Tällä alkeiskopilla on sama symmetria kuin koko hilalla
6 Bravaisin hilat Voidaan osoittaa, että äärettömänä jatkuva kide voi muodostua vain muutaman eri kidesymmetrian eli hilan avulla. Näitä aidosti erilaisia hiloja kutsutaan Bravaisin hiloiksi keksijänsä mukaan. Ruokasuolakide halkeaa kidetasoa pitkin Kiteen kasvatusta. Pyörivän tangon päässä on siemenkide, jonka jatkoksi kasvaa vähitellen uutta kidettä
7 Bravaisin hilat (2D) Bravaisin hiloja on 5 kahdessa dimensiossa ja 14 kolmessa. 7

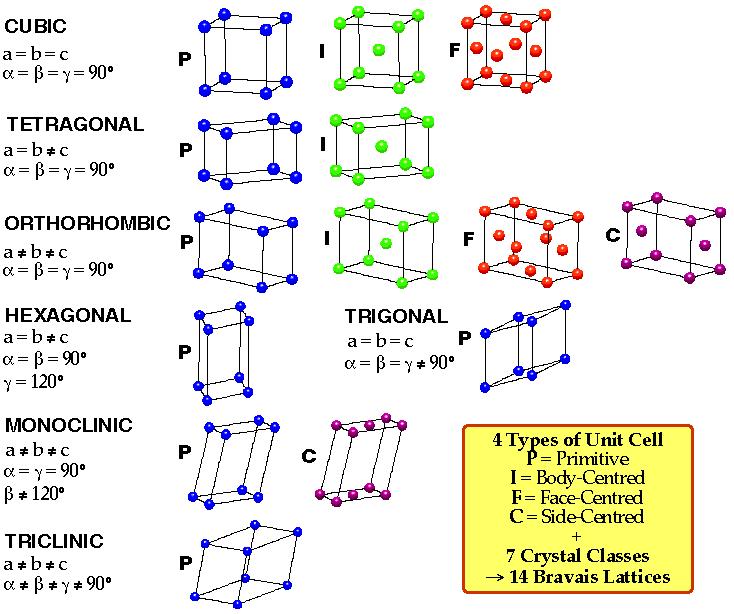

8 Bravaisin hilat (3D) 8
9 Bravaisin hilat 1 Yleinen hila on trikliininen (triclinic) Erikoistapauksina saadaan lisäksi 13 erilaista Bravaisin hilaa. Hilat eroavat toisistaan hilakoppien särmien pituuksien ja niiden välisten kulmien suhteen. Kuvissa esiintyvät kopit eivät kaikki ole alkeiskoppeja.
10 Bravaisin hilat 2 Erilaisten avaruushilojen luokittelun esitti ensimmäisenä saksalainen fyysikko, professori Mauritius Ludovicus (Moritz Ludvig) Frankenheim 1835 julkaisussaan Die Lehre von der Cohäsion, umfassened die Elasticität der Gase, die Elasticität und Coharenz der flüssigen und festen Körper und die Krystallkunde, Breslau, Hän teki kuitenkin virheen (15 hilaa), jonka ranskalainen fyysikko Auguste Bravais korjasi Hän todisti olemassa olevan 14 Bravaisin hilaa.
11 (Yksinkertainen) Kuutiollinen hila (SC) Kuutiollisen hilan (särmän pituus d) alkeisvektorit: a dˆi b dˆj c dkˆ Alkeiskopin tilavuus: V a b c d 3 Kuutiollinen hila (simple cubic = SC) on yksinkertaisin 3D-hila. Kuutiolliseen hilaan järjestäytyneen aineen tiheys on kuitenkin alhainen (pakkaussuhde 52%) ja siksi se on luonnossa harvinainen.
12 Tilakeskinen kuutiollinen hila (BCC) Alkeisvektorit: d a ˆi ˆj kˆ 2 d b ˆi ˆj kˆ 2 d c ˆi ˆj kˆ 2 Tila- eli koppikeskisessä kuutiollisessa hilassa on kärkien lisäksi atomi (tai kantaklusteri) kuution keskipisteessä. Pakkaussuhde 68%. Esiintyy mm metalleissa kuten, rauta ja kromi. Alkeiskoppi muodostuu yo. kuvan alkeisvektoreiden muodostamasta särmiöstä. 3 Alkeiskopin tilavuus V a b c d / 2 Kuutiollinen hila + atomi kuution keskipisteissä Body centered cubic = BCC
13 Pintakeskinen kuutiollinen hila (FCC) Alkeishilavektorit 1 a d i j 2 1 b d j k 2 1 c d k i 2 Kuutiollinen hila + atomit tahkojen keskipisteissä Face centered cubic = FCC Pinta- eli tahkokeskisessä kuutiollisessa hilassa on kärkien lisäksi atomi (tai kantaklusteri) kuution jokaisen 6 tahkon keskipisteessä. Pakkaussuhde 74%. Alkeiskopin tilavuus 1 V a b c d 4 3
14 Esimerkkejä alkuaineiden hilarakenteista bcc: sarakkeen 1 alkuaineet, lisäksi rauta, wolframi ja kromi fcc: jalokaasut (ei helium), kupari, hopea ja kulta hcp: helium, Mg, Zn, Ti, osmium, harv. maametallit 14
15 Ruokasuolakide (FCC-hila) Kloorin uloin kuori täydentyy argonin elektroni konfiguraatioksi Cl :1s 2s 2 p 3s 3p. Natriumin uloin 3s elektroni siirtyy kloorille ja natrium saa neonin elektronikonfiguraation Na :1s 2s 2 p. Kuvassa on janalla yhdistetty samaan kantaklusteriin kuuluvat kloori- ja natriumionit Kloori- ja natriumatomien välinen sidos perustuu Coulombin vetovoimaan.

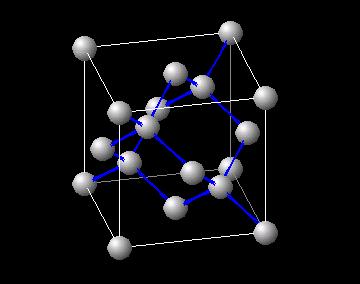

16 Timanttihila Timantissa on FCC-hila. Hilan kantaklusteri koostuu kahdesta hiiliatomista A ja B. Atomin A koordinaatit ovat (0,0,0) ja atomin B koordinaatit (1/4,1/4,1/4) yksiköissä d. Atomien z-koordinaatit yksiköissä d.
17 Timanttihila Esimerkkejä: pii, germanium, hiili (timantti)

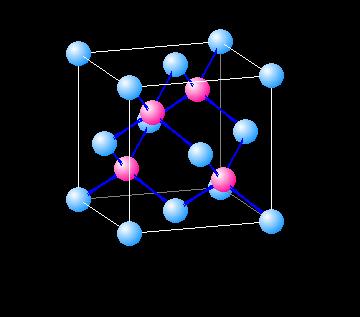

18 Sinkkivälkehila Atomien z-koordinaatit yksiköissä d. Sinkkivälkehila on FCC-hila, jossa on kahden eri alkuaineen atomeista koostuva kantaklusteri. Atomin A (gallium) koordinaatit ovat (0,0,0) ja atomin B (arseeni) koordinaatit (1/4,1/4,1/4) yksiköissä d.
19 Sinkkivälkehila Esimerkkejä: GaAs, InP, GaP, GaSb, InSb, ZnS, ZnSe. GaN, SiC, ZnO pystyvät kiteytymään sinkkivälkehilaan, mutta wurtsiittirakenne on termodynaamisesti stabiilimpi.
20 Hilaparametreja Hilavakio = kuutiollisen hilan (konventionaalisen) hilakopin sivun pituus Koordinaatioluku = lähinaapurien lukumäärä. Esimerkiksi BCC-hilassa se on 8 ja FCC-hilassa 12. Lähinaapurietäisyys = lähinaapuriatomien välinen etäisyys, FCC-hilassa se on a 2 Pakkaussuhde (oletetaan atomi kovaksi palloksi) = pallojen lukumäärä x pallon tilavuus / yksikkökopin tilavuus
21 Hilaparametreja
22 Heksagonaalinen hila Yksinkertainen heksagonaalinen hila koostuu kuvan sinisistä atomeista. Alkeisvektorit (punaisella): a a ˆi a b 2 ˆi 3 ˆj c c kˆ
23 HCP-hila Heksagonaalinen tiivispakkaushila (HCP-hila) koostuu kahdesta limittäin olevasta yksinkertaisesta heksagonaalisesta hilasta, joista toinen (ml. vihreät atomit kuvassa) on siirretty vektorilla a 3 b 3 c 2 (kuvassa oranssillla).
24 Atomien tiivispakkaus Kovista palloista koottu tiivispakkaus (a) kuutiollinen tiivispakkaus (b) sama avattuna c) heksagonaalinen tiivispakkaus (d) sama avattuna Huomaa, että molemmissa sijoitustavoissa jokainen pallo koskettaa 12 naapuripalloa ts. hiloilla on sama tiheys!! Kuutiollinen tiivispakkaus vastaa FCC hilaa. Heksagonaalinen tiivispakkaus vastaa heksagonaalista (HCP) hilaa In 1611 Johannes Kepler asserted that there was no way of packing equivalent spheres at a greater density than that of a face-centred cubic arrangement. This is now known as the Kepler Conjecture. This assertion has long remained without rigorous proof, but in August 1998 Prof. Thomas Hales of the University of Michigan announced a computer-based solution.
25 HCP- ja FCC-pakkauksien ero Ensimmäisen kerroksen A päälle voidaan latoa toinen kerros joko pisteisiin B tai C. Jos toinen kerros pinotaan pisteisiin B, voidaan kolmas kerros latoa pisteisiin A (jolloin syntyy pino ABABA.., joka on HCP ) tai C jolloin syntyy edellisen kanssa ei ekvivalentti pino ABCABC joka on FCC
26 Wurtsiittihila Wurtsiittihila koostuu kahdesta päällekkäisestä HCP-hilasta (siirtovektori kuvissa punaisella), jotka muodostuvat erilaisista atomeista. Esimerkkejä: GaN, SiC, ZnO, AlN
27 Wurtsiittihilan ja sinkkivälkehilan ero Sinkkivälkehilan ja wurtsiittihilan erona on lähinaapuriatomien sidosten suunnat. Sinkkivälkehilassa lähinaapuriatomien sidokset ovat xy-tasossa kääntyneet 60 astetta toisistaan, mutta wurtsiittihilassa ne ovat samassa suunnassa.
28 Käänteishila Kun kuvataan elektronin tai fotonin vuorovaikutusta hilassa olevien atomien kanssa, voidaan tarkastella yleisesti tasoaaltoja. Sellainen ik r tasoaalto, jolla on Bravaisin hilan periodisuus ( R ) toteuttaa ehdon e ik r R ik r ik R e e e 1 Aaltovektoreiden K joukkoa kutsutaan käänteishilaksi ja alkuperäistä Bravaisin hilaa suoraksi hilaksi. Käänteishila määritellään vain Bravaisin hiloille. Käänteishila on aina myös Bravaisin hila. Voidaan osoittaa, että elektronin tai fotonin kokonaisheijastuksessa (Braggin diffraktio) aaltovektorin muutos on käänteishilavektori.
29 Käänteishilan alkeisvektorit Käänteishilan alkeisvektorit A, B ja C voidaan muodostaa suoran hilan alkeisvektoreista a, b ja c seuraavasti b c A 2 a b c c a B 2. a b c a b C 2 a b c Jos tämä operaatio toistetaan ja muodostetaan käänteishilan käänteishilan alkeisvektorit, osoittautuu, että ne ovat samat kuin alkuperäisen suoran hilan alkeisvektorit. Käänteishilan käänteishila on siis suora hila.
30 Periodisuusehdon toteutuminen Suoran hilan ( R) ja käänteishilan ( K) mikä tahansa hilapiste on vektori R n a n b n c K k A k B k C 1 2 3, missä indeksit n ja k ovat kokonaislukuja, jotta periodisuusehto toteutuu: Tällöin siis K R 2 n k n k n k 2 n e ik R i 2 n e 1.
31 SC-hilan käänteishila Yksinkertaisen kuutiollisen hilan (SC-hilan) käänteishila on SC-hila. Käänteishilan alkeiskopin sivun pituus on 2 d. 2 d Yleinen SC-hilan käänteishilavektori on siis 2 ˆ 2 ˆ 2 K l i m j n kˆ d d d
32 BCC-hilan käänteishila Tilakeskisen kuutiollisen hilan (BCChilan) käänteishila on pintakeskinen kuutiollinen hila (FCC-hila). 4 d Käänteishilavektorit A B C 2 d 2 d 2 d i j j k k i
33 FCC-hilan käänteishila Pintakeskisen kuutiollisen hilan (FCChilan) käänteishila on tilakeskinen kuutiollinen hila (BCC-hila). Käänteishilavektorit: 2 A ˆi ˆj kˆ d 2 B ˆi ˆj kˆ d 2 C ˆi ˆj kˆ d 4 d Kuutiollinen symmetria säilyy aina käänteishilassa.
34 Heksagonaalisen hilan käänteishila Heksagonaalisen hilan käänteishila on heksagonaalinen hila. Käänteishilan (kuva b) hilaparametrit saadaan alkuperäisen hilan (kuva a) hilaparametreista seuraavasti: a c 2 c 4 3a Hila myös kääntyy 30 astetta xy-tasossa.

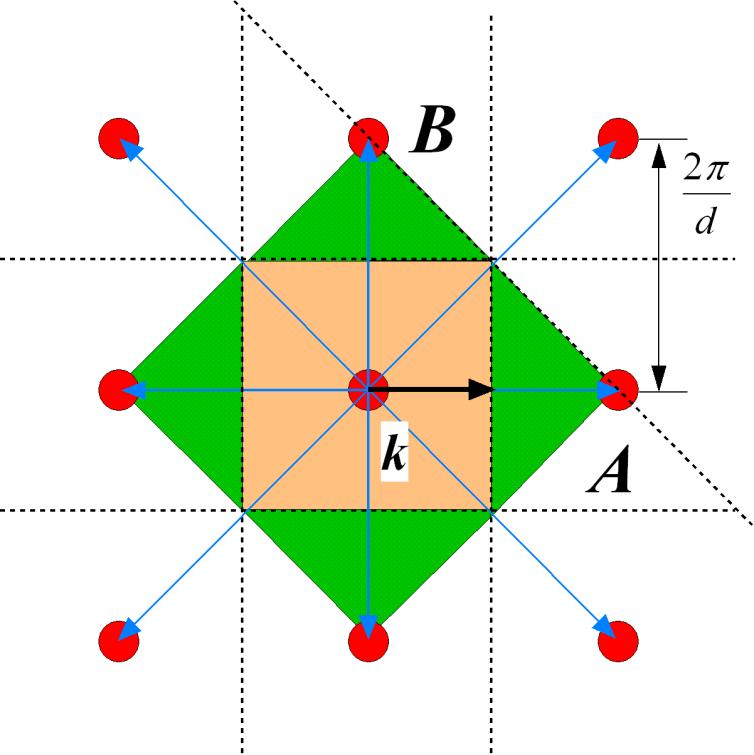

35 Ensimmäinen Brillouinin vyöhyke muodostetaan seuraavasti: Brillouinin vyöhykkeet Jokaiseen Bravaisin hilaan liittyy käänteishila, jonka kantavektoreina ovat käänteishilaan kantavektorit A, B, C Piirretään eräästä hilapisteestä vektorit lähimpiin naapuripisteisiin (siniset vektorit). Piirretään näiden vektoreiden puoliväliin normaalitasot. Näiden tasojen sisään jäävä alue on 1. Brillouinin vyöhyke (oranssi alue). Toinen Brillouinin vyökyke (vihreä) piirretään samaan tapaan.

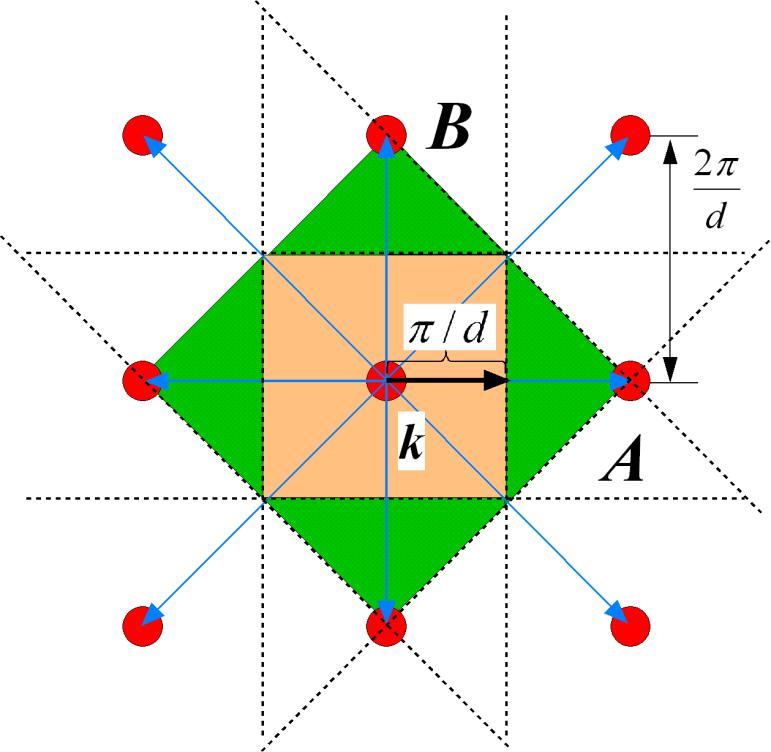

36 Elektronin takaisinsironta Braggin teorian mukaan oikealle etenevä elektroni kokonaisheijastuu, jos kahdesta atomitasosta (vihreä) tapahtuvien osaheijastusten matkaero on aallonpituuden kokonais monikerta. Tällöin 2d eli k 2 d mikä vastaa 1. Brillouinin vyöhykkeen reunaa.
37 Brillouinin vyöhykkeet (3D) Kolmessa dimensiossa SC-hilan ensimmäinen Brillouinin vyöhyke on kuutio, jonka särmän pituus on 2 /d. BCC-hilan (a) ja FCC-hilan (b) ensimmäiset Brillouinin vyöhykkeet kuvassa alla.

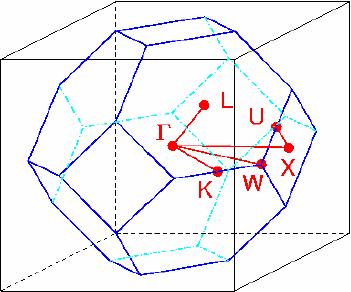

38 Symmetriapisteet Elektronivyörakenteen kannalta tärkeitä ovat ensimmäisen Brillouinin vyöhykkeen korkean symmetrian pisteet. Kuvassa FCC-hilan tärkeimmät symmetriapisteet. 4 a 0
Kidehilan perusominaisuudet
Kidehilan perusominaisuudet Kiteen muodostaa hila (usein kutsutaan Bravaisin hilaksi) ja yhdestä tai useammasta atomista muodostuva kanta(klusteri). Kantaklusteri toistuu kiteessä hilan määräämällä tavalla
LisätiedotKiinteän aineen ominaisuuksia I. Kiteisen aineen perusominaisuuksia
Kiinteän aineen ominaisuuksia I Kiteiden perustyypit Kiderakenteiden peruskäsitteitä Kiteisen aineen perusominaisuuksia Kide on suuresta atomijoukosta muodostunut säännöllinen ja stabiili, atomiseen skaalaan
LisätiedotChem-C2400 Luento 2: Kiderakenteet Ville Jokinen
Chem-C2400 Luento 2: Kiderakenteet 11.1.2019 Ville Jokinen Oppimistavoitteet Metalli-, ioni- ja kovalenttinen sidos ja niiden rooli metallien ja keraamien kiderakenteissa. Metallien ja keraamien kiderakenteen
LisätiedotMateriaalifysiikan perusteet P Ratkaisut 1, Kevät 2017
Materiaalifysiikan perusteet 51104P Ratkaisut 1, Kevät 017 1. Kiderakenteen alkeiskopin hahmottamiseksi pyritään löytämään kuvitteellisesta rakenteesta sen pienin toistuva yksikkö (=kanta). Kunkin toistuvan
LisätiedotLuku 3: Virheetön kide
Luku 3: Virheetön kide Suurin osa teknisistä materiaaleista ovat kiteisiä. Materiaalit voidaan kiderakenteensa puolesta jakaa 7:ään kidesysteemiin ja 14:sta piste- eli Bravais-hilaan. Metallien kiderakenne
Lisätiedot, m s ) täytetään alimmasta energiatilasta alkaen. Alkuaineet joiden uloimmalla elektronikuorella on samat kvanttiluvut n,
S-114.6, Fysiikka IV (EST),. VK 4.5.005, Ratkaisut 1. Selitä lyhyesti mutta mahdollisimman täsmällisesti: a) Keskimääräisen kentän malli ja itsenäisten elektronien approksimaatio. b) Monen fermionin aaltofunktion
LisätiedotKRISTALLOGRAFIASSA TARVITTAVAA MATEMA- TIIKKAA
KRISTALLOGRAFIASSA TARVITTAVAA MATEMA- TIIKKAA Aloita kertaamalla hilan indeksointi niin, että osaat kuutiollisen kiteen tasojen ja suuntien Miller-indeksit. Vektorit määritellään yleisessä muodossa r
LisätiedotKIDETUTKIMUS. 1. Työn tavoitteet. 2. Työn taustaa
Oulun yliopisto Fysiikan opetuslaboratorio Fysikaalisen kemian laboratorioharjoitukset I 1 KIDETUTKIMUS 1. Työn tavoitteet Tässä työssä havainnollistetaan kiteisten aineiden rakenteen tutkimista röntgendiffraktion
LisätiedotLuento 3. Millerin indeksit Kidevirheet Röntgendiffraktio Elastisuusteoria
Luento 3 Millerin indeksit Kidevirheet Röntgendiffraktio Elastisuusteoria Luento 3 Millerin indeksit Kidevirheet Röntgendiffraktio Elastisuusteoria Kidesuunnat Kidesuuntien määrittäminen kuutiollisessa
LisätiedotBraggin ehdon mukaan hilatasojen etäisyys (111)-tasoille on
763343A KIINTEÄN AINEEN FYSIIKKA Ratkaisut 2 Kevät 2018 1. Tehtävä: Kuparin kiderakenne on pkk. Käyttäen säteilyä, jonka aallonpituus on 0.1537 nm, havaittiin kuparin (111-heijastus sirontakulman θ arvolla
LisätiedotNyt n = 1. Tästä ratkaistaan kuopan leveys L ja saadaan sijoittamalla elektronin massa ja vakiot
S-1146 Fysiikka V (ES) Tentti 165005 1 välikokeen alue 1 a) Rubiinilaserin emittoiman valon aallonpituus on 694, nm Olettaen että fotonin emissioon tällä aallonpituudella liittyy äärettömän potentiaalikuopan
Lisätiedot1.5 RÖNTGENDIFFRAKTIO
1.5 RÖNTGENDIFFRAKTIO 1.5.1 Kiinteän aineen rakenne Kiinteät aineet voidaan luokitella kahteen ryhmään sen mukaan, millä tavalla niiden atomit tai molekyylit ovat järjestäytyneet. Amorfisten aineiden,
LisätiedotFononit. Värähtelyt lineaarisessa atomiketjussa Dispersiorelaatio Kaksi erilaista atomia ketjussa Fononit kolmessa dimensiossa
Fononit Värähtelyt lineaarisessa atomiketjussa Dispersiorelaatio Kaksi erilaista atomia ketjussa Fononit kolmessa dimensiossa Atomien lämpövärähtely Mikä on atomien värähtelyn taajuus ja amplitudi? Tarkastellaan
LisätiedotT R Hψ = H(r + R)ψ(r + R) = H(r)ψ(r + R) Kahden peräkkäisen translaation vaikutus ei riipu
Elektronit periodisessa potentiaalissa Tarkastellaan täydellistä Bravais n hilan kuvaamaa kidettä. Vaikka todelliset kiinteät aineet eivät esiinnykään täydellisinä hiloina, voidaan poikkeamat periodisuudesta
Lisätiedot1.Growth of semiconductor crystals
BST, fall 2012 1 1.Growth of semiconductor crystals Origin of the properties of matter is in the atomic structure, or in more details, both in how electrons bind the atoms and in quantum dynamics of the
LisätiedotNyt. = R e ik R ψ n (r + R R ) = e ik R [ = e ik R b n ψ n (r R),
Tiukan sidoksen malli Tarkastellaan sellaisia kiderakenteita, joissa atomien elektronien aaltofunktiot ovat lokalisoituneet isäntäionien läheisyyteen. Jos unohdetaan periodisuuden vaikutukset, elektronien
LisätiedotVaihdetaan ryhmässä (1) summausindeksiksi K, jolloin saadaan (E E 0 k K 1
Heikot periodiset potentiaalit Useiden metallien (alkuaineryhmissä I, II, III ja IV) johde-elektronit liikkuvat heikossa kiteen ionien muodostamassa potentiaalissa, sillä näillä metalleilla on s- tai p-elektroni
LisätiedotLuku 3: Kiinteiden aineiden rakenne
Luku 3: Kiinteiden aineiden rakenne Käsiteltäviä aiheita Kuinka atomit järjestyvät kiinteiksi aineiksi? (tällä erää keskitymme metalleihin) Kuinka materiaalin tiheys riippuu sen rakenteesta? Milloin materiaaliominaisuudet
LisätiedotLuku 2: Atomisidokset ja ominaisuudet
Luku 2: Atomisidokset ja ominaisuudet Käsiteltävät aiheet: Mikä aikaansaa sidokset? Mitä eri sidostyyppejä on? Mitkä ominaisuudet määräytyvät sidosten kautta? Chapter 2-1 Atomirakenne Atomi elektroneja
Lisätiedot9. JAKSOLLINEN JÄRJESTELMÄ
9. JAKSOLLINEN JÄRJESTELMÄ Jo vuonna 1869 venäläinen kemisti Dmitri Mendeleev muotoili ajatuksen alkuaineiden jaksollisesta laista: Jos alkuaineet laitetaan järjestykseen atomiluvun mukaan, alkuaineet,
LisätiedotKiteinen aine. Kide on suuresta atomijoukosta muodostunut säännöllinen ja stabiili, atomiseen skaalaan nähden erittäin suuri, rakenne.
Kiteinen aine Kide on suuresta atomijoukosta muodostunut säännöllinen ja stabiili, atomiseen skaalaan nähden erittäin suuri, rakenne. Kiteinen aine on hyvä erottaa kiinteästä aineesta, johon kuuluu myös
LisätiedotTyön tavoitteita. 1 Teoriaa
FYSP103 / K3 BRAGGIN DIFFRAKTIO Työn tavoitteita havainnollistaa röntgendiffraktion periaatetta konkreettisen laitteiston avulla ja kerrata luennoilla läpikäytyä teoriatietoa Röntgendiffraktio on tärkeä
LisätiedotPHYS-C0240 Materiaalifysiikka kevät 2017
PHYS-C0240 Materiaalifysiikka kevät 2017 Prof. Martti Puska Emppu Salonen Ville Vierimaa Janika Tang Luennot 9 ja 10: Sironta kiteistä torstait 13.4. ja 20.4.2017 Aiheet Braggin sirontaehto Lauen sirontaehto
LisätiedotLuento 10:Kertausta: Kemiallinen tasapaino + Kiinteän olomuodon kemia CHEM-A1250
Luento 10:Kertausta: Kemiallinen tasapaino + Kiinteän olomuodon kemia 9.2.2017 CHEM-A1250 Tasapaino ja tasapainovakio Kaksisuuntainen reaktio a A+ b B p P + r R Eteenpäin menevän reaktion nopeus: rr 1
Lisätiedot= = = 1 3.
9. 10. 2008!"$#&%(')'*,#.-/* P1. lkuperäisen punaisen kuution pinta koostuu kuudesta 3 3-neliöstä, joten sen ala on 6 3 2 = 54. Koska 3 3 =, kuutio jakautuu leikatessa yksikkökuutioksi, joiden kokonaispinta-ala
LisätiedotLuento 1: Sisältö. Vyörakenteen muodostuminen Molekyyliorbitaalien muodostuminen Atomiketju Energia-aukko
Luento 1: Sisältö Kemialliset sidokset Ionisidos (suolat, NaCl) Kovalenttinen sidos (timantti, pii) Metallisidos (metallit) Van der Waals sidos (jalokaasukiteet) Vetysidos (orgaaniset aineet, jää) Vyörakenteen
Lisätiedot! 7! = N! x 8. x x 4 x + 1 = 6.
9. 10. 2008 1. Pinnalta punaiseksi maalattu 3 3 3-kuutio jaetaan 27:ksi samankokoiseksi kuutioksi. Mikä osuus 27 pikkukuution kokonaispinta-alasta on punaiseksi maalattu? 2. Positiivisen kokonaisluvun
Lisätiedot763628S Kondensoidun materian fysiikka
763628S Kondensoidun materian fysiikka Jani Tuorila Fysiikan laitos Oulun yliopisto 10. tammikuuta 2012 Yleistä Kurssin verkkosivu löytyy osoitteesta: https://wiki.oulu.fi/display/763628s/ Etusivu Se sisältää
LisätiedotRUOSTUMATTOMAT TERÄKSET
1 RUOSTUMATTOMAT TERÄKSET 3.11.2013 Seuraavasta aineistosta kiitän Timo Kauppia Kemi-Tornio Ammattikorkeakoulu 2 RUOSTUMATTOMAT TERÄKSET Ruostumattomat teräkset ovat standardin SFS EN 10022-1 mukaan seostettuja
LisätiedotKIINTEÄN AINEEN RAKENNE JA FYSIKAALISET OMINAISUUDET
KIINTEÄN AINEEN RAKENNE JA FYSIKAALISET OMINAISUUDET... 78 7.1 Johdanto...78 7. Kiteiden perustyypit...80 7.3 Kiderakenteiden peruskäsitteitä...85 7.4 Hilavärähtelyt kiinteässä aineessa....91 7.4.1 Identtisten
LisätiedotFysiikan ja kemian perusteet ja pedagogiikka Kari Sormunen Kevät 2012
Fysiikan ja kemian perusteet ja pedagogiikka Kari Sormunen Kevät 2012 Aine koostuu atomeista Nimitys tulee sanasta atomos = jakamaton (400 eaa, Kreikka) Atomin kuvaamiseen käytetään atomimalleja Pallomalli
LisätiedotIonisidos ja ionihila:
YHDISTEET KEMIAA KAIK- KIALLA, KE1 Ionisidos ja ionihila: Ionisidos syntyy kun metalli (pienempi elek.neg.) luovuttaa ulkoelektronin tai elektroneja epämetallille (elektronegatiivisempi). Ionisidos on
LisätiedotMääritelmä, metallisidos, metallihila:
ALKUAINEET KEMIAA KAIK- KIALLA, KE1 Metalleilla on tyypillisesti 1-3 valenssielektronia. Yksittäisten metalliatomien sitoutuessa toisiinsa jokaisen atomin valenssielektronit tulevat yhteiseen käyttöön
LisätiedotKenguru 2013 Student sivu 1 / 7 (lukion 2. ja 3. vuosi)
Kenguru 2013 Student sivu 1 / 7 NIMI RYHMÄ Pisteet: Kenguruloikan pituus: Irrota tämä vastauslomake tehtävämonisteesta. Merkitse tehtävän numeron alle valitsemasi vastausvaihtoehto. Väärästä vastauksesta
Lisätiedot1. a) Laske lukujen 1, 1 ja keskiarvo. arvo. b) Laske lausekkeen. c) Laske integraalin ( x xdx ) arvo. MATEMATIIKAN MALLIKOE PITKÄ OPPIMÄÄRÄ
1 YLIOPPILASTUTKINTO- LAUTAKUNTA 13..015 MATEMATIIKAN MALLIKOE PITKÄ OPPIMÄÄRÄ A-osa Ratkaise kaikki tämän osan tehtävät 1 4. Tehtävät arvostellaan pistein 0 6. Kunkin tehtävän ratkaisu kirjoitetaan tehtävän
LisätiedotTekijä Pitkä matematiikka b) Kuvasta nähdään, että b = i 4 j. c) Käytetään a- ja b-kohtien tuloksia ja muokataan lauseketta.
Tekijä Pitkä matematiikka 4 9.1.016 79 a) Kuvasta nähdään, että a = 3i + j. b) Kuvasta nähdään, että b = i 4 j. c) Käytetään a- ja b-kohtien tuloksia ja muokataan lauseketta. 5a b = 5(3i + j) ( i 4 j)
LisätiedotKenguru 2013 Cadet (8. ja 9. luokka)
sivu 1 / 7 NIMI LUOKKA Pisteet: Kenguruloikan pituus: Irrota tämä vastauslomake tehtävämonisteesta. Merkitse tehtävän numeron alle valitsemasi vastausvaihtoehto. Väärästä vastauksesta saat miinuspisteitä
LisätiedotKertausosa. 5. Merkitään sädettä kirjaimella r. Kaaren pituus on tällöin r a) sin = 0, , c) tan = 0,
Kertausosa. a),6 60 576 Peruuttaessa pyörähdyssuunta on vastapäivään. Kulma on siis,4 60 864 a) 576 864 0,88m. a) α b 0,6769... 0,68 (rad) r,m 8cm β,90...,9 (rad) 4cm a) α 0,68 (rad) β,9 (rad). a) 5,0
LisätiedotKenguru 2019 Student lukio
sivu 0 / 7 NIMI LUOKKA Pisteet: Kenguruloikan pituus: Koodi (ope täyttää): Irrota tämä vastauslomake tehtävämonisteesta. Merkitse tehtävän numeron alle valitsemasi vastausvaihtoehto. Oikeasta vastauksesta
LisätiedotAlikuoret eli orbitaalit
Alkuaineiden jaksollinen järjestelmä Alkuaineen kemialliset ominaisuudet määräytyvät sen ulkokuoren elektronirakenteesta. Seuraus: Samanlaisen ulkokuorirakenteen omaavat alkuaineen ovat kemiallisesti sukulaisia
LisätiedotVyöteoria. Orbitaalivyöt
Vyöteoria Elektronirakenne ja sähkönjohtokyky: Metallit σ = 10 4-10 6 ohm -1 cm -1 (sähkönjohteet) Epämetallit σ < 10-15 ohm -1 cm -1 (eristeet) Puolimetallit σ = 10-5 -10 3 ohm -1 cm -1 σ = neµ elektronien
Lisätiedotisomeerejä yhteensä yhdeksän kappaletta.
Tehtävä 2 : 1 Esitetään aluksi eräitä havaintoja. Jokaisella n Z + symbolilla H (n) merkitään kaikkien niiden verkkojen joukkoa, jotka vastaavat jotakin tehtävänannon ehtojen mukaista alkaanin hiiliketjua
Lisätiedot1. Johdantoa. Kiinteiden aineiden jaottelu atomirakenteen mukaan:
1. Johdantoa Kiinteiden aineiden jaottelu atomirakenteen mukaan: Jaottelu makroskooppisten ominaisuuksien mukaan: - koheesioenergian - kemiallisten ominaisuuksien - "fysikaalisten" ominaisuuksien (kimmo,
LisätiedotS-114.1327 Fysiikka III (Est, 6,0 op) Viikko 11
S-114.1327 Fysiikka III (Est, 6,0 op) LUENTOSUUNNITELMA KEVÄT 2007, 2. PUOLILUKUKAUSI Toisen puolilukukauden aikana käydään läpi keskeiset kohdat Kvanttifysiikan opetusmonisteen luvuista 3-7. Laskuharjoituksia
LisätiedotMonikulmiot 1/5 Sisältö ESITIEDOT: kolmio
Monikulmiot 1/5 Sisältö Monikulmio Monikulmioksi kutsutaan tasokuviota, jota rajaa perättäisten janojen muodostama monikulmion piiri. Janat ovat monikulmion sivuja, niiden päätepisteet monikulmion kärkipisteitä.
Lisätiedot763628S Kondensoidun materian fysiikka
76368S Kondensoidun materian fysiikka Jani Tuorila Fysiikan laitos Oulun yliopisto 8. helmikuuta 01 Yleistä Kurssin verkkosivu löytyy osoitteesta: https://wiki.oulu.fi/display/76368s/etusivu Se sisältää
LisätiedotJaksollinen järjestelmä ja sidokset
Booriryhmä Hiiliryhmä Typpiryhmä Happiryhmä Halogeenit Jalokaasut Jaksollinen järjestelmä ja sidokset 13 Jaksollinen järjestelmä on tärkeä kemian työkalu. Sen avulla saadaan tietoa alkuaineiden rakenteista
LisätiedotKenguru Student (lukion 2. ja 3. vuosi) sivu 1 / 6
Kenguru Student (lukion 2. ja 3. vuosi) sivu 1 / 6 NIMI LUOKKA/RYHMÄ Pisteet: Kenguruloikan pituus: Irrota tämä vastauslomake tehtävämonisteesta. Merkitse tehtävän numeron alle valitsemasi vastausvaihtoehto.
LisätiedotJuuri 4 Tehtävien ratkaisut Kustannusosakeyhtiö Otava päivitetty Kertaus. b) B = (3, 0, 5) K2. 8 ( 1)
Kertaus K1. a) OA i k b) B = (, 0, 5) K. K. a) AB (6 ( )) i () ( ( 7)) k 8i 4k AB 8 ( 1) 4 64116 819 b) 1 1 AB( ( 1)) i 1 i 4 AB ( ) ( 4) 416 0 45 5 K4. a) AB AO OB OA OB ( i ) i i i 5i b) Pisteen A paikkavektori
LisätiedotTasogeometria. Tasogeometrian käsitteitä ja osia. olevia pisteitä. Piste P on suoran ulkopuolella.
Tasogeometria Tasogeometrian käsitteitä ja osia Suora on äärettömän pitkä. A ja B ovat suoralla olevia pisteitä. Piste P on suoran ulkopuolella. Jana on geometriassa kahden pisteen välinen suoran osuus.
LisätiedotJaksollinen järjestelmä
Mistä kaikki alkoi? Jaksollinen järjestelmä 1800-luvun alkupuoli: Alkuaineita yritettiin 1800-luvulla järjestää atomipainon mukaan monella eri tavalla. Vuonna 1826 Saksalainen Johann Wolfgang Döbereiner
LisätiedotKuinka määritellään 2 3?
Kuinka määritellään 2 3? y Nyt 3 = 1,7320508.... Luvut 3 2 x x 3 2 x 2 1 = 2, 2 1,7 3,2490, 2 1,73 3,3173, 2 1,732 3,3219,... ovat hyvin määriteltyjä koska näihin tarvitaan vain rationaalilukupotenssin
LisätiedotLieriö ja särmiö Tarkastellaan pintaa, joka syntyy, kun tasoa T leikkaava suora s liikkuu suuntansa
Lieriö ja särmiö Tarkastellaan pintaa, joka syntyy, kun tasoa T leikkaava suora s liikkuu suuntansa säilyttäen pitkin tason T suljettua käyrää (käyrä ei leikkaa itseään). Tällöin suora s piirtää avaruuteen
Lisätiedot(1) refleksiivinen, (2) symmetrinen ja (3) transitiivinen.
Matematiikassa ja muuallakin joudutaan usein tekemisiin sellaisten relaatioiden kanssa, joiden lakina on tietyn ominaisuuden samuus. Tietyn ominaisuuden samuus -relaatio on ekvivalenssi; se on (1) refleksiivinen,
Lisätiedot= 5! 2 2!3! = = 10. Edelleen tästä joukosta voidaan valita kolme särmää yhteensä = 10! 3 3!7! = = 120
Tehtävä 1 : 1 Merkitään jatkossa kirjaimella H kaikkien solmujoukon V sellaisten verkkojen kokoelmaa, joissa on tasan kolme särmää. a) Jokainen verkko G H toteuttaa väitteen E(G) [V]. Toisaalta jokainen
LisätiedotMatematiikassa ja muuallakin joudutaan usein tekemisiin sellaisten relaatioiden kanssa, joiden lakina on tietyn ominaisuuden samuus.
Matematiikassa ja muuallakin joudutaan usein tekemisiin sellaisten relaatioiden kanssa, joiden lakina on tietyn ominaisuuden samuus. Matematiikassa ja muuallakin joudutaan usein tekemisiin sellaisten relaatioiden
LisätiedotMAA15 Vektorilaskennan jatkokurssi, tehtävämoniste
MAA15 Vektorilaskennan jatkokurssi, tehtävämoniste Tason ja avaruuden vektorit 1. Olkoon A(, -, 4) ja B(5, -1, -3). a) Muodosta pisteen A paikkavektori. b) Muodosta vektori AB. c) Laske vektorin AB pituus.
LisätiedotJohdantoa/Kertausta. Kemia on elektronien liikkumista/siirtymistä. Miksi?
Johdantoa/Kertausta MATERIAALIT JA TEKNOLOGIA, KE4 Mitä on kemia? Kemia on elektronien liikkumista/siirtymistä. Miksi? Kaikissa kemiallisissa reaktioissa tapahtuu energian muutoksia, jotka liittyvät vanhojen
LisätiedotTekijä Pitkä matematiikka Suoran pisteitä ovat esimerkiksi ( 5, 2), ( 2,1), (1, 0), (4, 1) ja ( 11, 4).
Tekijä Pitkä matematiikka 4 9.12.2016 212 Suoran pisteitä ovat esimerkiksi ( 5, 2), ( 2,1), (1, 0), (4, 1) ja ( 11, 4). Vastaus esimerkiksi ( 5, 2), ( 2,1), (1, 0), (4, 1) ja ( 11, 4) 213 Merkitään pistettä
LisätiedotChem-C2400 Luento 4: Kidevirheet Ville Jokinen
Chem-C2400 Luento 4: Kidevirheet 18.1.2019 Ville Jokinen Oppimistavoitteet Liukoisuus (käsiteltiin luennolla 3) 0D, pistemäiset kidevirheet: (liukoisuus), vakanssit 1D, viivamaiset kidevirheet: dislokaatiot
Lisätiedot0, niin vektorit eivät ole kohtisuorassa toisiaan vastaan.
Tekijä Pitkä matematiikka 4 9.1.016 168 a) Lasketaan vektorien a ja b pistetulo. a b = (3i + 5 j) (7i 3 j) = 3 7 + 5 ( 3) = 1 15 = 6 Koska pistetulo a b 0, niin vektorit eivät ole kohtisuorassa toisiaan
LisätiedotTekijä Pitkä matematiikka On osoitettava, että jana DE sivun AB kanssa yhdensuuntainen ja sen pituus on 4 5
Tekijä Pitkä matematiikka 6..06 8 On osoitettava, että jana DE sivun AB kanssa yhdensuuntainen ja sen pituus on 5 sivun AB pituudesta. Pitää siis osoittaa, että DE = AB. 5 Muodostetaan vektori DE. DE =
Lisätiedotc) 22a 21b x + a 2 3a x 1 = a,
Tehtäviä on kahdella sivulla; kuusi ensimmäistä tehtävää on monivalintatehtäviä, joissa on 0 4 oikeata vastausta. 1. Lukion A ja lukion B oppilasmäärien suhde oli a/b vuoden 2017 lopussa. Vuoden 2017 aikana
LisätiedotLineaarikombinaatio, lineaarinen riippuvuus/riippumattomuus
Lineaarikombinaatio, lineaarinen riippuvuus/riippumattomuus 1 / 51 Lineaarikombinaatio Johdattelua seuraavaan asiaan (ei tarkkoja määritelmiä): Millaisen kuvan muodostaa joukko {λv λ R, v R 3 }? Millaisen
LisätiedotKEMIA. Kemia on tiede joka tutkii aineen koostumuksia, ominaisuuksia ja muuttumista.
KEMIA Kemia on tiede joka tutkii aineen koostumuksia, ominaisuuksia ja muuttumista. Kemian työturvallisuudesta -Kemian tunneilla tutustutaan aineiden ominaisuuksiin Jotkin aineet syttyvät palamaan reagoidessaan
Lisätiedot0. 10. 017 a b c d 1. + +. + +. + + 4. + + + 5. + 6. + P1. Lehtipuiden lukumäärä olkoon aluksi n, jolloin havupuiden määrä on 1,4n. Hakkuiden jälkeen lehtipuiden määrä putoaa lukuun n 0,1n = 0,88n ja havupuiden
LisätiedotRATKAISUT a + b 2c = a + b 2 ab = ( a ) 2 2 ab + ( b ) 2 = ( a b ) 2 > 0, koska a b oletuksen perusteella. Väite on todistettu.
RATKAISUT 198 197 198. Olkoon suorakulmion erisuuntaisten sivujen pituudet a ja b sekä neliön sivun pituus c. Tehtävä on mielekäs vain, jos suorakulmio ei ole neliö, joten oletetaan, että a b. Suorakulmion
LisätiedotCantorin joukon suoristuvuus tasossa
Cantorin joukon suoristuvuus tasossa LuK-tutkielma Miika Savolainen 2380207 Matemaattisten tieteiden laitos Oulun yliopisto Syksy 2016 Sisältö Johdanto 2 1 Cantorin joukon esittely 2 2 Suoristuvuus ja
LisätiedotJAKSOLLINEN JÄRJESTELMÄ
JASOLLINEN JÄRJESTELMÄ Oppitunnin tavoite: Oppitunnin tavoitteena on opettaa jaksollinen järjestelmä sekä sen historiaa alkuainepelin avulla. Tunnin tavoitteena on, että oppilaat oppivat tieteellisen tutkimuksen
LisätiedotLineaarialgebra ja matriisilaskenta II Syksy 2009 Laskuharjoitus 1 ( ) Ratkaisuehdotuksia Vesa Ala-Mattila
Lineaarialgebra ja matriisilaskenta II Syksy 29 Laskuharjoitus (9. - 3..29) Ratkaisuehdotuksia Vesa Ala-Mattila Tehtävä. Olkoon V vektoriavaruus. Todistettava: jos U V ja W V ovat V :n aliavaruuksia, niin
LisätiedotDatatähti 2019 loppu
Datatähti 2019 loppu task type time limit memory limit A Summa standard 1.00 s 512 MB B Bittijono standard 1.00 s 512 MB C Auringonlasku standard 1.00 s 512 MB D Binääripuu standard 1.00 s 512 MB E Funktio
LisätiedotLuento 12. Kiinteät aineet
Kiinteät aineet Luento 12 Kiinteät aineet ja nesteet kuuluvat molemmat kondensoituneisiin aineisiin. Niissä atomien väliset etäisyydet ovat atomien koon suuruusluokkaa eli 0.1 0.5 nm. Kiinteä aineen erottaa
Lisätiedota b c d + + + + + + + + +
28. 10. 2010!"$#&%(')'+*(#-,.*/1032/465$*784 /(9:*;9."$ *;5> *@9 a b c d 1. + + + 2. 3. 4. 5. 6. + + + + + + + + + + P1. Valitaan kannaksi sivu, jonka pituus on 4. Koska toinen jäljelle jäävistä sivuista
LisätiedotAvaruuden kolme sellaista pistettä, jotka eivät sijaitse samalla suoralla, määräävät
11 Taso Avaruuden kolme sellaista pistettä, jotka eivät sijaitse samalla suoralla, määräävät tason. Olkoot nämä pisteet P, B ja C. Merkitään vaikkapa P B r ja PC s. Tällöin voidaan sanoa, että vektorit
Lisätiedot1. Materiaalien rakenne
1. Materiaalien rakenne 1.1 Johdanto 1. Luento 2.11.2010 1.1 Johdanto Materiaalit voidaan luokitella useilla eri tavoilla Kemiallisen sidoksen mukaan: metallit, keraamit, polymeerit Käytön mukaan: komposiitit,
LisätiedotBijektio. Voidaan päätellä, että kuvaus on bijektio, jos ja vain jos maalin jokaiselle alkiolle kuvautuu tasan yksi lähdön alkio.
Määritelmä Bijektio Oletetaan, että f : X Y on kuvaus. Sanotaan, että kuvaus f on bijektio, jos se on sekä injektio että surjektio. Huom. Voidaan päätellä, että kuvaus on bijektio, jos ja vain jos maalin
Lisätiedot763333A KIINTEÄN AINEEN FYSIIKKA Ratkaisut 1 Kevät 2014
763333A KIINTEÄN AINEEN FYSIIKKA Rtkisut 1 Kevät 014 1. Tehtävä: Lske, kuink mont hilpistettä on yksikkökopiss ) yksinkertisess kuutiollisess, b) tkk:ss j c) pkk:ss. (Ot huomioon, että esimerkiksi yksikkökopin
Lisätiedot1. Materiaalien rakenne
1. Materiaalien rakenne 1.3 Kiderakenteista 2. Luento 4.11.2010 www.helsinki.fi/yliopisto 1.3 Kiderakenteista 1.3.1 Aineen faasit: Kiteisyyden määrittäminen Kiteisyyden eli kiderakenteen määrittämiset
LisätiedotMUUTOKSET ELEKTRONI- RAKENTEESSA
MUUTOKSET ELEKTRONI- RAKENTEESSA KEMIAA KAIK- KIALLA, KE1 Ulkoelektronit ja oktettisääntö Alkuaineen korkeimmalla energiatasolla olevia elektroneja sanotaan ulkoelektroneiksi eli valenssielektroneiksi.
LisätiedotKemia 3 op. Kirjallisuus: MaoL:n taulukot: kemian sivut. Kurssin sisältö
Kemia 3 op Kirjallisuus: MaoL:n taulukot: kemian sivut Kurssin sisältö 1. Peruskäsitteet ja atomin rakenne 2. Jaksollinen järjestelmä,oktettisääntö 3. Yhdisteiden nimeäminen 4. Sidostyypit 5. Kemiallinen
LisätiedotLiitetaulukko 1/11. Tutkittujen materiaalien kokonaispitoisuudet KOTIMAINEN MB-JÄTE <1MM SAKSAN MB- JÄTE <1MM POHJAKUONA <10MM
Liitetaulukko 1/11 Tutkittujen materiaalien kokonaispitoisuudet NÄYTE KOTIMAINEN MB-JÄTE
LisätiedotTurun seitsemäsluokkalaisten matematiikkakilpailu 18.1.2012 Tehtävät ja ratkaisut
(1) Laske 20 12 11 21. Turun seitsemäsluokkalaisten matematiikkakilpailu 18.1.2012 Tehtävät ja ratkaisut a) 31 b) 0 c) 9 d) 31 Ratkaisu. Suoralla laskulla 20 12 11 21 = 240 231 = 9. (2) Kahden peräkkäisen
LisätiedotVapaus. Määritelmä. jos c 1 v 1 + c 2 v c k v k = 0 joillakin c 1,..., c k R, niin c 1 = 0, c 2 = 0,..., c k = 0.
Vapaus Määritelmä Oletetaan, että v 1, v 2,..., v k R n, missä n {1, 2,... }. Vektorijono ( v 1, v 2,..., v k ) on vapaa eli lineaarisesti riippumaton, jos seuraava ehto pätee: jos c 1 v 1 + c 2 v 2 +
LisätiedotIonisidos syntyy, kun elektronegatiivisuusero on tarpeeksi suuri (yli 1,7). Yleensä epämetallin (suuri el.neg.) ja metallin (pieni el.neg.) välille.
2.1 Vahvat sidokset 1. Ionisidokset 2. 3. Kovalenttiset sidokset Metallisidokset Ionisidos syntyy, kun elektronegatiivisuusero on tarpeeksi suuri (yli 1,7). Yleensä epämetallin (suuri el.neg.) ja metallin
LisätiedotDI matematiikan opettajaksi: Täydennyskurssi, kevät 2010 Luentorunkoa ja harjoituksia viikolle 11: ti klo 13:00-15:30
DI matematiikan opettajaksi: Tädennskurssi, kevät Luentorunkoa ja harjoituksia viikolle : ti 6 klo :-5: Kädään läpi: funktioita f : D f R n R m ja integrointia R n :ssä Oletetaan, että, R n ovat mielivaltaisia
LisätiedotKenguru 2012 Student sivu 1 / 8 (lukion 2. ja 3. vuosi)
Kenguru 2012 Student sivu 1 / 8 Nimi Ryhmä Pisteet: Kenguruloikan pituus: Irrota tämä vastauslomake tehtävämonisteesta. Merkitse tehtävän numeron alle valitsemasi vastausvaihtoehto. Väärästä vastauksesta
LisätiedotKenguru 2017 Student lukio
sivu 1 / 9 NIMI LUOKKA Pisteet: Kenguruloikan pituus: Irrota tämä vastauslomake tehtävämonisteesta. Merkitse tehtävän numeron alle valitsemasi vastausvaihtoehto. Oikeasta vastauksesta saa 3, 4 tai 5 pistettä.
Lisätiedota b c d
1. 11. 011!"$#&%(')'+*(#-,.*/103/465$*784 /(9:*;9."$ *;5> *@9 a b c d 1. + +. 3. 4. 5. 6. + + + + + + + + + + P1. 5 140 8 47 = 5 140 ( 3 ) 47 = 5 140 3 47 = 5 140 141 = (5 ) 140 = 10 140, jossa on
LisätiedotTekijä Pitkä matematiikka
K1 Tekijä Pitkä matematiikka 5 7..017 a) 1 1 + 1 = 4 + 1 = 3 = 3 4 4 4 4 4 4 b) 1 1 1 = 4 6 3 = 5 = 5 3 4 1 1 1 1 1 K a) Koska 3 = 9 < 10, niin 3 10 < 0. 3 10 = (3 10 ) = 10 3 b) Koska π 3,14, niin π
LisätiedotMolekyylit. Helsinki University of Technology, Laboratory of Computational Engineering, Micro- and Nanosciences Laboratory. Atomien väliset sidokset
Molekyylit. Atomien väliset sidokset. Vetymolekyyli-ioni 3. Kaksiatomiset molekyylit ja niiden molekyyliorbitaalit 4. Muutamien kaksiatomisten molekyylien elektronikonfiguraatio 5. Moniatomiset molekyylit
LisätiedotKenguru 2011 Junior (lukion 1. vuosi)
sivu 1 / 8 NIMI LUOKKA/RYHMÄ Pisteet: Kenguruloikan pituus: Irrota tämä vastauslomake tehtävämonisteesta. Merkitse tehtävän numeron alle valitsemasi vastausvaihtoehto. Jätä ruutu tyhjäksi, jos et halua
LisätiedotAvaruusgeometrian perusteita
Avaruusgeometrian perusteita Määritelmä: Kolmiulotteisen avaruuden taso on sellainen pinta, joka sisältää kokonaan jokaisen sellaisen suoran, jonka kanssa sillä on kaksi yhteistä pistettä. Ts. taso on
LisätiedotMATEMATIIKKA JA TAIDE I
1 MATEMATIIKKA JA TAIDE I Tehtävät sopivat peruskoulun alaluokille. Ne on koostettu Matematiikkalehti Solmun Matematiikkadiplomeista I VI. Sivunumerot viittaavat näiden diplomitehtävien sivuihin. Aihepiirejä:
LisätiedotPistetulo eli skalaaritulo
Pistetulo eli skalaaritulo VEKTORIT, MAA4 Pistetulo on kahden vektorin välinen tulo. Tarkastellaan ensin kahden vektorin välistä kulmaa. Vektorien a ja, kun a 0, välinen kulma on (kuva) kovera kun a vektorit
LisätiedotREAKTIOT JA TASAPAINO, KE5 KERTAUSTA
KERTAUSTA REAKTIOT JA TASAPAINO, KE5 Aineiden ominaisuudet voidaan selittää niiden rakenteen avulla. Aineen rakenteen ja ominaisuuksien väliset riippuvuudet selittyvät kemiallisten sidosten avulla. Vahvat
LisätiedotAlgebra I, Harjoitus 6, , Ratkaisut
Algebra I Harjoitus 6 9. 13.3.2009 Ratkaisut Algebra I Harjoitus 6 9. 13.3.2009 Ratkaisut (MV 6 sivua 1. Olkoot M ja M multiplikatiivisia monoideja. Kuvaus f : M M on monoidihomomorfismi jos 1 f(ab = f(af(b
LisätiedotKenguru 2014 Student sivu 1 / 8 (lukion 2. ja 3. vuosi)
Kenguru 2014 Student sivu 1 / 8 Nimi Ryhmä Pisteet: Kenguruloikan pituus: Irrota tämä vastauslomake tehtävämonisteesta. Merkitse tehtävän numeron alle valitsemasi vastausvaihtoehto. Väärästä vastauksesta
Lisätiedotc) Mitkä alkuaineet ovat tärkeitä ravinteita kasveille?
ke1 kertaustehtäviä kurssin lopussa 1. Selitä Kerro lyhyesti, mitä sana tarkoittaa. a) kemikaali b) alkuaine c) molekyyli d) vesiliukoinen 2. Kemiaa kotona ja ympärillä a) Kerro yksi kemian keksintö, jota
Lisätiedot
