1 Ruuvikompressorit SM-sarja Roottoreissa energiaa säästävä SIGMA-profiili Tuotto 0,,5 m³/min, paine / / 5 bar

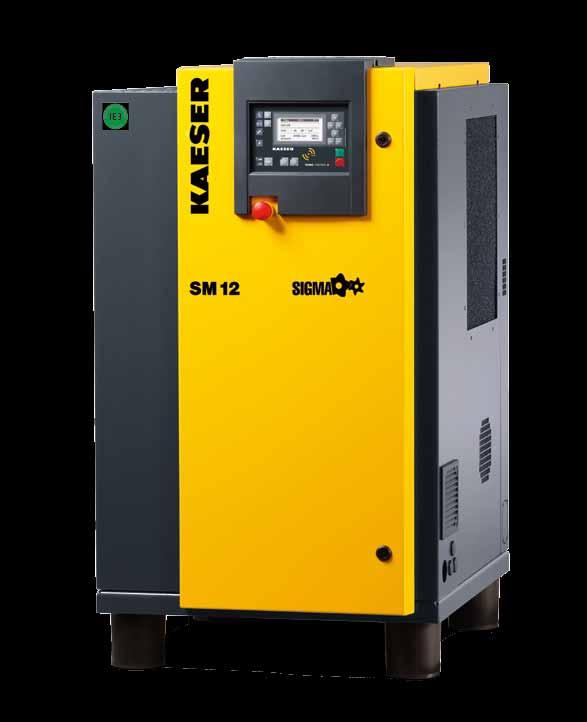

2 SM-sarja SM tuo pitkäaikaista säästöä Myös pienemmiltä kompressoreilta odotetaan toimintavarmuutta ja tehokkuutta. SM-ruuvikompressorit vastaavat erinomaisesti näihin odotuksiin. Ne eivät vain tuota enemmän paineilmaa vähemmällä energialla vaan täyttävät myös kaikki toiveet monipuolisuudesta sekä käyttäjä-, huolto- ja ympäristöystävällisyydestä. Hiljainen ja tehokas, vankkatekoinen ja luotettava Enemmän paineilmaa samalla rahalla SM-ruuvikompressorit ovat selvästi edeltäjämallejaan suorituskykyisempiä. Parantunut suoritusteho on saavutettu ruuviyksikön optimoinnilla ja sisäisten painehäviöiden minimoinnilla. Alhainen energiankulutus Koneen taloudellisuus on luettavissa sen elinkaarikustannuksista. Kompressorien kohdalla suurin yksittäinen kustannustekijä ovat energiakustannukset. Sen vuoksi KAESER on SM-mallien kohdalla panostanut erityisesti niiden energiatehokkuuteen. Lähtökohdan tälle luo optimoitu ruuviyksikkö, jonka roottoreissa on energiaa säästävä SIGMA-profiili. Energiaa säästävää käyntiä tehostavat tämän lisäksi Premium efficiency -moottorit (IE), Sigma Control -ohjaus sekä jäähdytysjärjestelmä, jonka tehokkuus perustuu tuulettimen aikaansaamaan jäähdytysilman kaksoisvirtaukseen. Loppuun saakka harkittu rakenne Uusien SM-mallien rakenne on käyttäjäystävällinen ja loppuun saakka harkittu. Vasemmanpuoleinen paneeli irtoaa muutamalla kädenliikkeellä, minkä jälkeen kaikkiin huoltokohteisiin on helppo päästä käsiksi. Suljettuna ollessaan tehokkaasti äänieristetty kotelointi pitää huolen siitä, että koneen käyntiääni pysyy miellyttävän alhaisena. Koteloinnissa on laitteiston tehokkaan jäähdytyksen varmistamiseksi neljä erillistä imuaukkoa: laitteiston, moottorin ja kytkentäkaapin jäähdytysilmalle kullekin yksi ja tämän lisäksi erillinen imuaukko kompressorin imuilmalle. Rakenteensa ansiosta SM-kompressorit ovat myös todellisia tilansäästäjiä. Moduulirakenteeseen perustuva laitteistokonsepti Lämmön talteenotolla saavutettavissa oleva energiakustannusten säästö Teknisen optimoinnin tuoma energiakustannusten säästö Paineilma-aseman hankintakustannukset Huoltokustannukset Energiakustannukset Energiakustannusten mahdollinen säästöpotentiaali Kuva: SM

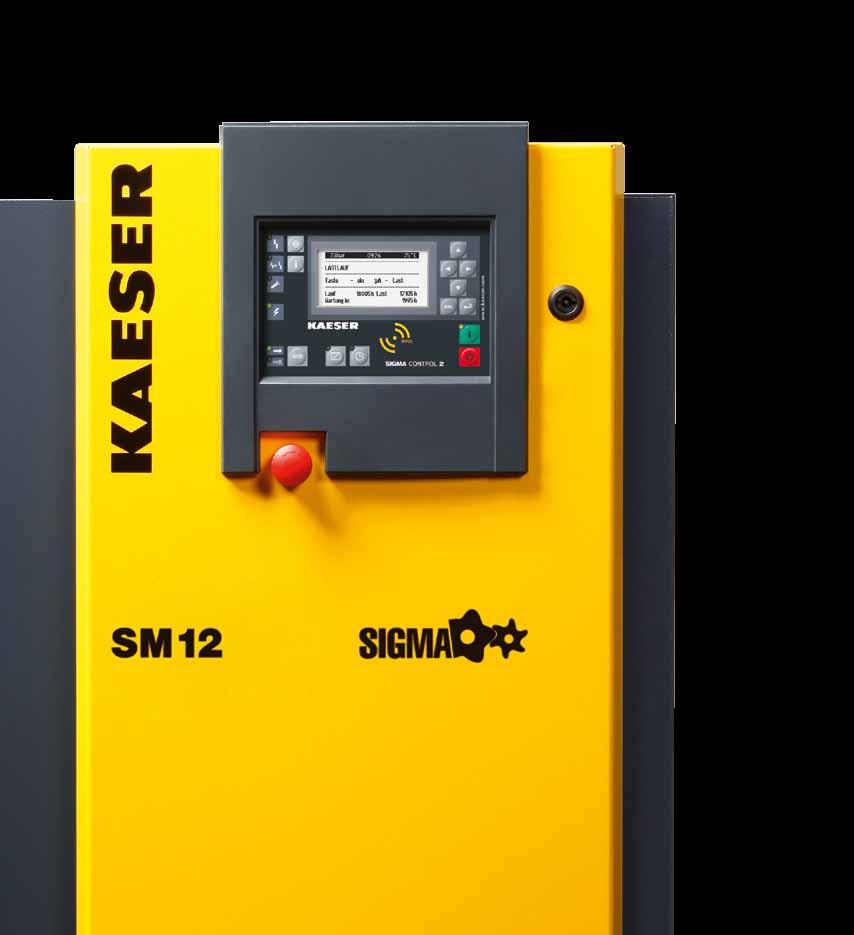

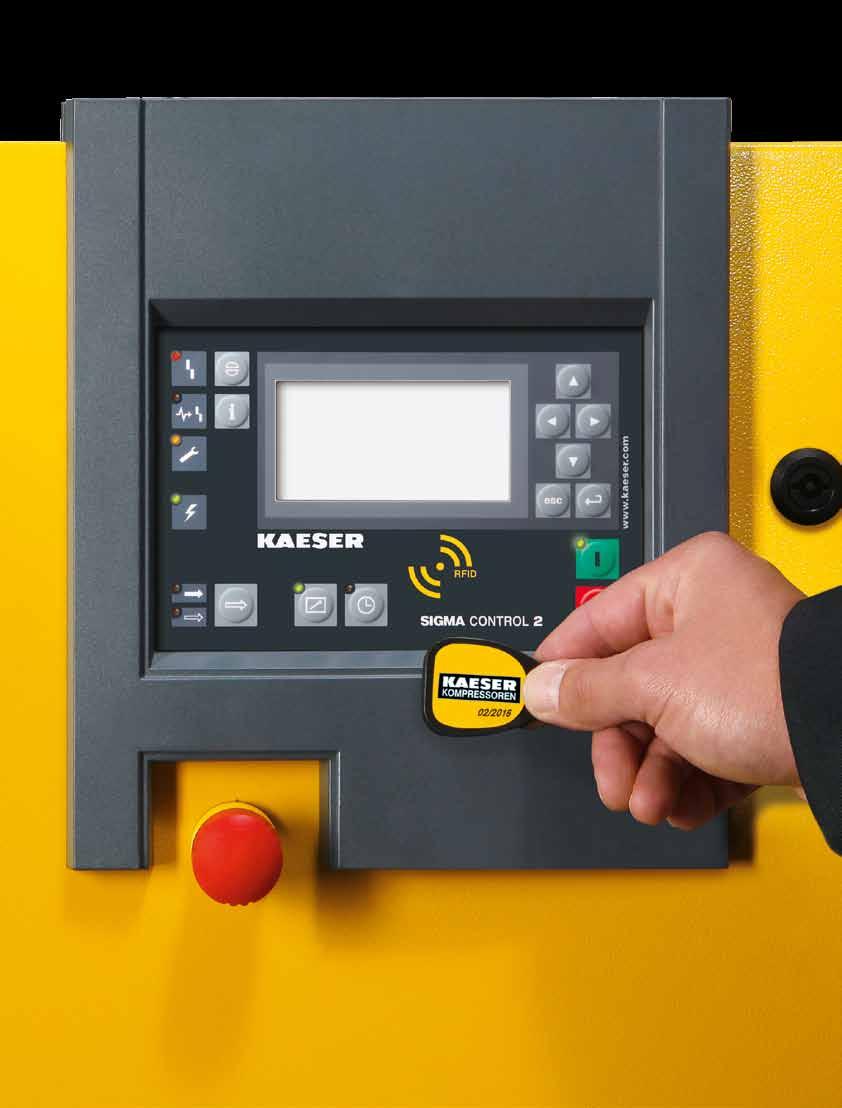

3 SM-sarja vakuuttaa yksityiskohtia myöten SIGMA-profiililla varustettu ruuviyksikkö Jokaisen SM-laitteiston ytimen muodostaa energiaa säästävällä SIGMA-profiililla varustettu ruuviyksikkö. Se on virtausteknisesti optimoitu ja vaikuttaa oleellisesti siihen, että laitteistokokonaisuuksien ominaisteho saa aivan uuden mittapuun. SIGMA CONTROL -ohjaus SIGMA CONTROL ohjaa ja valvoo tehokkaasti kompressorin käyntiä. Sen näyttö ja RFID-lukija mahdollistavat tehokkaan kommunikoinnin ja parantavat toimintavarmuutta. Monikäyttöiset liittimet lisäävät joustavuutta, ja SD-korttipaikka helpottaa ohjauksen päivittämistä. Sähköä säästävät IE-moottorit KAESERin SM-ruuvikompressorien käyttäjät voivat hyötyä tehokkailla IE-moottoreilla saavutetusta energiansäästöstä jo kauan ennen kuin nämä moottorit tulevat EU:n alueella pakollisiksi (..05). Tehokas jäähdytys Tuulettimen aikaansaama jäähdytysilman kaksoisvirtaus ei jäähdytä pelkästään käyttömoottoria vaan myös koko laitteistoa. Tuulettimen sirpinmalliset siivet alentavat käyntiääntä. 5

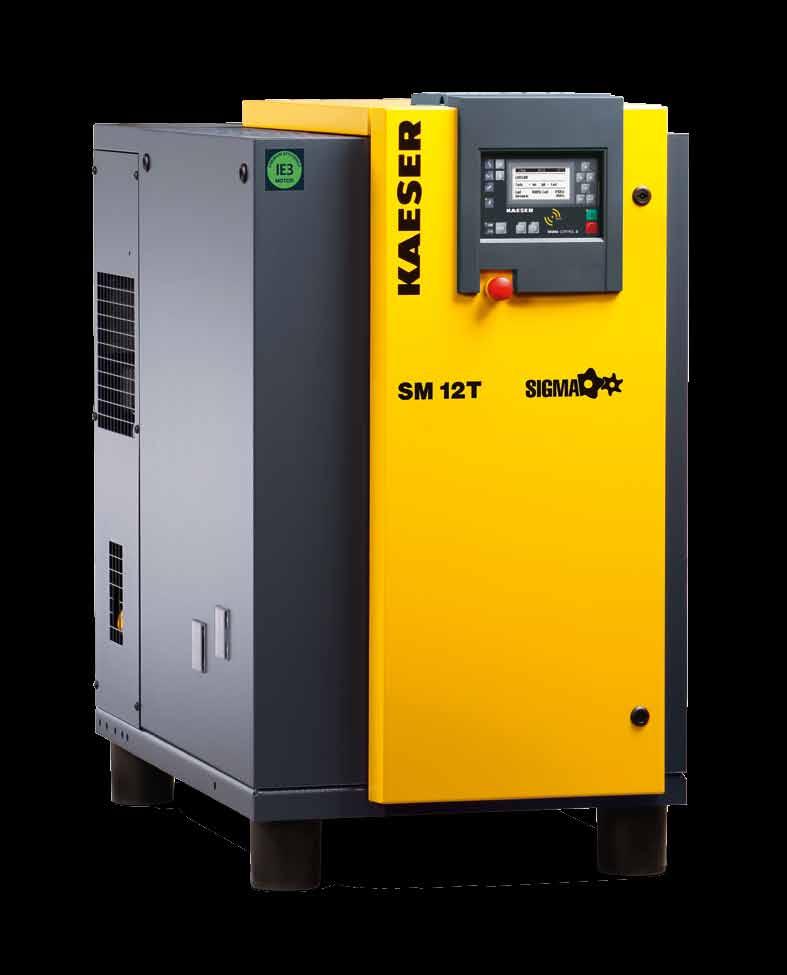

4 SM T (SFC) -sarja Lisänä jäähdytyskuivain ja/tai nopeussäätö Energiaa säästävällä kuivaimella varustettu SM Paineilman jäähdytyskuivain on sijoitettu erilliseen koteloon. Näin kuivain on suojattu kompressorin säteilylämmöltä, mikä parantaa sen toimintavarmuutta. Jäähdytyskuivaimen katkaisutoiminto varmistaa energiaa säästävän käynnin. Optiona taajuusmuuttaja Tietyissä käyttökohteissa nopeussäätö voi olla tarkoituksenmukainen. Siksi SM -mallista on saatavissa myös nopeussäädetty versio. Taajuusmuuttaja on integroitu kompressorilaitteen kytkentäkaappiin. Kuva: SM T Entistäkin hiljaisempi Edistystä kaikessa hiljaisuudessa: Uudenlainen jäähdytysilmavirtaus mahdollistaa optimaalisen äänieristyksen ja entistä paremman jäähdytyksen. Käyvän SM-kompressorin vieressä voi vaivatta keskustella normaalilla puheäänellä. Huoltoystävällinen Kaikki huoltotyöt voidaan suorittaa koneen samalta puolelta. Kun vasemmanpuoleinen paneeli on irrotettu, ovat kaikki huoltokohteet helposti käsillä. 6 7

5 AIRCENTER Tilaa säästävä ja tehokas paineilma-asema Kytkentää vaille valmis Tämä kompakti pienoispaineilma-asema vaatii ainoastaan kytkennän sähkö- ja paineilmaverkkoon. Muita asennuksia ei tarvita. Pitkäikäinen paineilmasäiliö 70 litran säiliö on suunniteltu varta vasten AIRCEN- TER-laitteistoja varten. Säiliöt ovat sekä sisä- että ulkopuolelta pinnoitettuja. Tämä korroosiosuoja takaa pitkän käyttöiän. Kuva: AIRCENTER Huoltoystävällinen rakenne Kun vasemmanpuoleinen paneeli on irrotettu, ovat kaikki huoltokohteet helposti esillä. Jäähdytysöljyn määrää ja käyttöhihnan kireyttä voidaan valvoa näyttölasien avulla koneen käynnin aikana. Huolto-osat vaivatta esillä Kaikkiin huolto-osiin on helppo päästä käsiksi. Tämä lyhentää huollon aiheuttamia seisokki- ja asennusaikoja, mikä omalta osaltaan parantaa paineilman saatavuutta ja alentaa käyttökustannuksia. 9

6 0

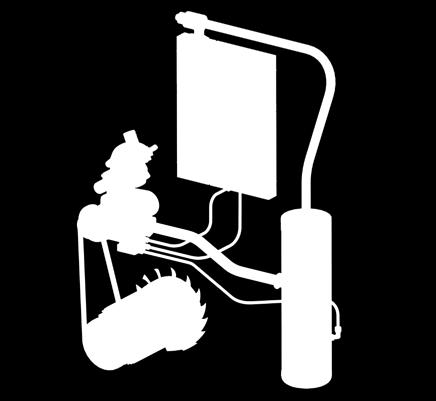

7 Varustus Laitteistokokonaisuus Käyttövalmis, täysautomaattinen, lisä-äänieristys, tärinävaimennettu, jauhepinnoitetut paneelit; soveltuu +5 C:n ympäristölämpötiloihin saakka. Ruuviyksikkö Alkuperäinen SIGMA-profiililla varustettu yksivaiheinen KAESER-ruuviyksikkö, jossa roottorien optimaalisen jäähdytyksen takaava jäähdytysöljyn ruiskutus. Sähkömoottori Premium Efficiency IE saksalaiselta merkkivalmistajalta, IP 5. Ilman ja jäähdytysöljyn kierto Kennorakenteinen imusuodatin, pneumaattinen imu- ja paineenpoistoventtiili, kolminkertaisesti erottava jäähdytysöljyn erotusjärjestelmä, varoventtiili, Kuvat minimipainetakaiskuventtiili, termostaattiventtiili ja jäähdytysöljyn suodatin jäähdytysöljykierrossa, jäähdytysöljyn ja paineilman yhdistelmäjäähdytin. Jäähdytyskuivain (T-versiossa) Elektronisesti ohjattu lauhteenpoistin. Kylmäkompressori, jossa energiaa säästävä katkaisutoiminto; kytketty kompressorimoottorin käyntiin valmiustilassa. Vaihtoehtoisena valintana myös jatkuva käynti. kalvonäppäimet; täysautomaattinen valvonta ja säätö. Valittavissa olevat ohjausvaihtoehdot: Dual-, Quadroja Vario-säätö sekä jatkuva käynti. Liitännät: Ethernet; lisäksi valinnaiset kommunikaatiomoduulit seuraaville: Profibus, Modbus, Profinet ja DeviceNet. Korttipaikka SD-muistikortille tietojen tallennusta ja päivityksiä varten. RFID-lukija, WWW-palvelin. Perusversio Näkymä edestä SM-ruuvikompressorien vaihtoehtoinen ohjaus: SIGMA CONTROL BASIC Sähkökomponentit Näkymä vasemmalta Näkymä oikealta Näkymä takaa Näkymä vasemmalta Näkymä oikealta Näkymä takaa Integroidulla jäähdytyskuivaimella varustettu versio Kytkentäkaappi IP 5; kytkentäkaapin ilmanvaihto, automaattinen tähtikolmiokontaktoriyhdistelmä; ylikuormitusrele, ohjausvirtamuuntaja. SIGMA CONTROL 00 Eriväriset LEDit (vihreä, keltainen, punainen) osoittavat käyntitilan; selväkielinen näyttö, 0 valinnaista käyttökieltä (myös suomi), kuvakkein varustetut Näkymä edestä Rakenne Jäähdytyskuivaimella ja nopeussäädetyllä käytöllä varustettu versio Perusversio Imusuodatin 00 Imuventtiili Ruuviyksikkö 07 Käyttömoottori 60 Öljynerotinsäiliö Näkymä edestä Näkymä vasemmalta Näkymä oikealta Näkymä takaa Näkymä edestä Näkymä vasemmalta Näkymä oikealta Näkymä takaa Paineilman jälkijäähdytin Jäähdytysöljyn jäähdytin Jäähdytysöljysuodatin AIRCENTER-sarja Tuuletin

8 Tekniset tiedot Perusversio AIRCENTER jäähdytyskuivaimella ja paineilmasäiliöllä varustettu versio Modell Malli pegel taso * Modell Malli Behältervolumen Säiliön tilavuus pegel taso * bar m³/min bar kw kw mm db(a) kg bar m³/min bar kw kw l mm db(a) kg SM 9 0 0,90 0,75 0,56 5 5,5 G / 60 x 76 x AIRCENTER 9 0 0,90 0,75 0,56 5 5,5 0, 70 G / 60 x 00 x SM 0,0,0 0,77 5 G / 60 x 76 x AIRCENTER 0,0,0 0,77 5 0, 70 G / 60 x 00 x SM 5 0,50,6 0, G / 60 x 76 x AIRCENTER 5 0,50,6 0, , 70 G / 60 x 00 x T integroidulla jäähdytyskuivaimella varustettu versio (kylmäaine R a) AIRCENTER SFC nopeussäädetyllä käytöllä varustettu versio Modell Malli pegel taso * Modell Malli Behältervolumen Säiliön tilavuus pegel taso * * bar m³/min bar kw kw mm db(a) kg bar m³/min bar kw kw l mm db(a) kg SM 9 T 0 0,90 0,75 0,56 5 5,5 0, G / 60 x 07 x AIRCENTER SFC 0 0,5 -, 0, -,0 0,0-0,7 5 0, 70 G / 60 x 00 x SM T 0,0,0 0,77 5 0, G / 60 x 07 x Koko laitteiston tuoton mittaus ISO 7: 009, Liite C: absoluuttinen tulopaine bar (a), ilman ja jäähdytysilman tulolämpötila 0 C. * ISO 5 -standardin ja ISO 96- -perusstandardin mukainen äänenpainetaso; toleranssi: ± db (A). SM 5 T 0,50,6 0, , G / 60 x 07 x T SFC nopeussäädetyllä käytöllä ja integroidulla jäähdytyskuivaimella varustettu versio Modell Malli pegel taso * bar m³/min bar kw kw mm db(a) kg SM SFC 0 0,5 -, 0, -,0 0,0-0,7 5 G / 60 x 76 x SM T SFC 0 0,5 -, 0, -,0 0,0-0,7 5 0, G / 60 x 07 x

9 Alasta ja käyttökohteesta riippuen voitte valita haluamanne jälkikäsittelyasteen: Lyhenteet Jälkikäsittely jäähdytyskuivaimella (painekastepiste + C) Käyttöesimerkkejä: ISO 57- (00) -standardin mukainen jälkikäsittelyaste Pöly Ravinto- ja nautintoaineiden valmistus Kutomakoneet, valokuvalaboratoriot Suodatus Säiliö (valinnainen) T* G Säiliö T* Pakkaus, ohjaus- ja instrumentti-ilma Maalauslaitteistot Prosessi-ilma, lääketeollisuus Valokuvalaboratoriot Kompressori THNF *Jäähdytyskuivaimessa, sarjoihin TG TI FE-mikrosuodatin saatavana valinnaisena lisävarusteena. - - Asennus paineilman tarpeen vaihdellessa voimakkaasti FE FD Suodatus ACT Säiliö (valinnainen) AT** FE ZK Säiliö - AT** - Erityisen kuiva kuljetusilma, ruiskumaalaus, hienosäätimet - Mikro- ja aktiivihiilisuodattimen yhdistelmä FG Aktiivihiilisuodatin T Jäähdytyskuivain THNF Pussisuodatin ZK Syklonierotin FG FE ECD Kompressori THNF FD AQUAMAT Eri kokoisten hiukkasten määrä per m³ [d = µm]* 0,5 d,0,0 d 5,0 esim. puhdasilma- ja puhdastilatekniikka; lisätietoja KAESERiltä Hiukkaspitoisuus Cp [mg/m³] * < Cp 5 5 < Cp 0 Cp > 0 Painekastepiste [ C] 0 esim. puhdasilma- ja puhdastilatekniikka; lisätietoja KAESERiltä C 0 C 0 C + C +7 C +0 C Nestemäisen veden osuus CW [g/m³ *] 7 9 CW 0,5 0,5 < CW 5 5 < CW 0 CW > 0 Öljy Mikrosuodatin G Vesi Jälkisuodatin FE/ 5 AQUAMAT Öljy Esisuodatin FD 0 Muu laitteisto Vesi ECO DRAIN -lauhteenpoistin FB/FC 0, d 0,5 KAESER-ruuvikompressorit Pöly Paineilmasäiliö ECD FE FB Paineilmaverkoston täyttöjärjestelmä Säiliö Kiintoaineet/pöly FC Adsorptiokuivain ISO 57-:00 -standardin mukainen paineilman laatuluokitus AQUAMAT-lauhteenerotin AT Jos paineilmaverkostoa ei ole suojattu pakkaselta: Jälkikäsittely adsorptiokuivaimella (painekastepiste 70 C:seen saakka) Mikrosirujen valmistus, optiikka, ravinto- ja nautintoaineiden valmistus ECD AQUAMAT Paineilma yleiseen tehdaskäyttöön, erityiset laatuvaatimukset täyttävä hiekkapuhallus Puhdasilma- ja puhdastilatekniikka, lääketeollisuus, meijerit, panimot ZK Ei erityisiä laatuvaatimuksia ACT Jätevesijärjestelmät FD Kuulapuhallus ilman erityisiä laatuvaatimuksia FE Ruiskumaalaus, jauhepinnoitus Kuulapuhallus Erityisen puhdas kuljetusilma, kemialliset laitokset Lääketeollisuus Öljy Aktiivihiilitorni ** Lämpöelvytteistä adsorptiokuivainta käytettäessä jälkijäähdytin saattaa olla tarpeen. Kokonaisöljypitoisuus (nesteen, aerosolin ja kaasun muodossa) [mg/m³]* 0 esim. puhdasilma- ja puhdastilatekniikka; lisätietoja KAESERiltä 0,0 0,,0 5,0 > 5,0 Standardiolosuhteissa (0 C, bar(a), ilmankosteus 0 %) Painepiste Kompressorit Oy Satakunnankatu 9 0 Pori Puh. (0) Myynti / Huolto info@paineilma.eu - P-65/FI./ Oikeus teknisiin muutoksiin pidätetään. Puhdasilma- ja puhdastilatekniikka, meijerit, panimot Vesi Asennus paineilman tarpeen vaihdellessa voimakkaasti ACT
