Paineilman jäähdytyskuivaimet SECOTEC Tilavuusvirta 0,6 25 m³/min

Transkriptio

1 Paineilman jäähdytyskuivaimet Tilavuusvirta 0,6 5 m³/min

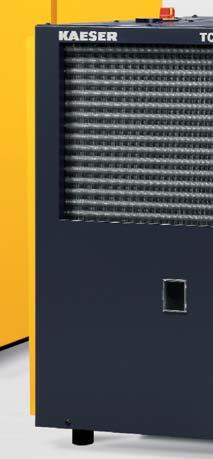

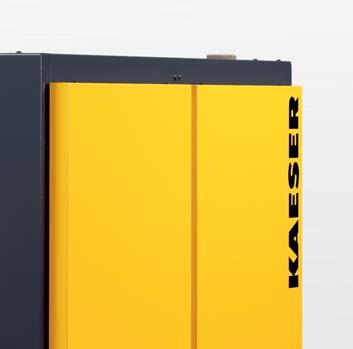

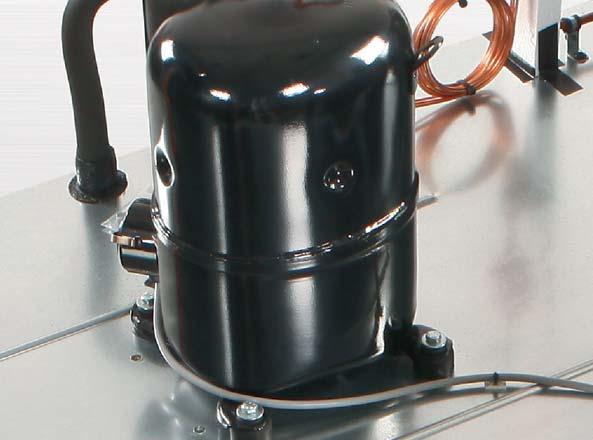

2 Energiansäästöä päivästä päivään SECOTEC-jäähdytyskuivain SECOTEC-sarjan jäähdytyskuivaimet kuivaavat paineilman luotettavasti ja energiatehokkaasti. Ne koostuvat korkealaatuisista komponenteista ja ovat yhtä lailla vankkatekoisia kuin pitkäikäisiäkin. Pysäytyssäätö mahdollistaa tuntuvan energiansäästön. Made in Germany: Kaikki SECOTEC-jäähdytyskuivaimet valmistetaan KAESERin tehtaalla Gerassa. Luotettavasti kuivaa paineilmaa Ruuvikompressorien tavoin KAESER on suunnitellut ja valmistanut myös SECOTEC-kuivaimet nimenomaan toimintavarmuutta silmällä pitäen. Laajan valikoiman ansiosta jokaiseen käyttökohteeseen löytyy sopiva kuivainratkaisu. Korkealaatuiset komponentit Reilun kokoisiksi mitoitetut komponentit (erityisesti lauhduttimessa) varmistavat optimaalisen läpivirtauksen myös korkeissa lämpötiloissa. Komponenttien korkea laatu takaa laitteen luotettavan toiminnan vuosiksi eteenpäin (esim. lauhteenerottimen materiaalina on käytetty jaloterästä). Tehokkuuteen vaikuttavat myös virtausteknisesti edullisten kuparisten paineilmaputkien kaltaiset yksityiskohdat. KAESERin kehittämä innovatiivinen SECOTECjärjestelmä tuo paineilman kuivaukseen todellista säästöä: useimmista jäähdytyskuivaimista poiketen KAESER SECOTEC -kuivaimet kuluttavat tehokkaan pysäytyssäätönsä ansiosta energiaa vain silloin, kun paineilman kuivaus todella on tarpeen. Ihanteellinen paineilma-asemilla SECOTEC-jäähdytyskuivaimet vastaavat EN standardia, ja niiden sähkömagneettinen yhteensopivuus on testattu. Kuivaimet täyttävät tiukan teollisuustandardin asettamat vaatimukset, ja sisältävät mm. IP 5 -suojausluokan mukaiset kytkentäkaapit, sulakkeet sekä ohjausvirtamuuntajan. Nämä tekijät yhdessä takaavat erinomaisen turvallisuuden ja luotettavuuden. Alhainen energiankulutus A A B A - kuivaimen sijoittuminen C C D E F G H Erittäin suuri energiankulutus E Control tuo jatkuvaa energiansäästöä Kylmäainepiiri jäähdyttää suuritehoista kylmävaraajaa, joka poistaa paineilmasta lämpöä. Tarvittaessa kylmäkompressori käynnistyy ja jäähdyttää varaajan uudelleen. Tämä tekee SECOTEC-kuivaimista huomattavasti tehokkaampia verrattuna järjestelmiin, jotka käyvät jatkuvalla säädöllä tai joissa on kiinteä jälkikäyntiaika. Kuva: SECOTEC TB 9

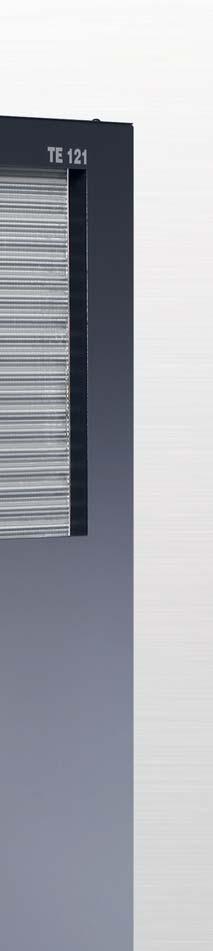

3 Laatu maksaa itsensä takaisin! A A B C C D E E F G H Erittäin suuri energiankulutus A -kuivaimen sijoittuminen Kylmävaraajalla varustettu SECOTEC Jatkuva säätö (kuumakaasun ohitus) Huipputehokas Kylmäainepiiri jäähdyttää suuritehoista kylmävaraajaa, joka poistaa paineilmasta lämpöä. Tarvittaessa kylmäkompressori käynnistyy ja jäähdyttää varaajan uudelleen. Energiansäästö on huomattava verrattuna jatkuvatoimisiin säätöjärjestelmiin. Energiaa säästävä SECOTEC-säätö SECOTEC-pysäytyssäätö alentaa tuntuvasti energian tarvetta ja sen myötä energiakustannuksia perinteisiin jatkuviin säätöihin verrattuna. Kylmäainepiiri käynnistetään vain silloin, kun kylmätehoa todella tarvitaan. Kuva: SECOTEC TE Alhainen painehäviö SECOTEC-tyyppisarjan kuivaimille ovat ominaista alhaiset painehäviöt. Tämä tehostaa energiansäästöä, sillä sen ansiosta riittää alhaisempi maksimipaine. Ei esisuodatinta Energiaa säästävän SECOTEC-kuivaimen käyttö ei vaadi esisuodatinta edellyttäen, että putkissa ei ole ruostetta. Tämä tarkoittaa alhaisempia hankinta- ja huoltokustannuksia samoin kuin pienempää paineeroa. 5

4 Korkealaatuinen kokonaisuus Tehokas lauhteenerotin Ruostumattomilla lauhteenerottimilla turvataan jatkuvasti luotettava paineilman kuivaus. Muodostuva lauhde poistuu luotettavasti myös osakuormitusalueella. Tämä on erityisen tärkeätä paineilma-asemilla, joilla paineilman kuivaus tapahtuu rinnakkain kytketyillä kuivaimilla. EN standardin mukainen kytkentäkaappi Sähkölaitteet täyttävät EN standardin ja EMC-direktiivin vaatimukset. Pölyltä ja roiskevedeltä suojattuna (IP 5) ne varmistavat luotettavan käynnin. Luotettava lauhteenpoisto Laitteissa vakiona oleva elektroninen ECO DRAIN -lauhteenpoistin (poikkeus: TA 5) poistaa muodostuvan lauhteen luotettavasti ilman painehäviöitä. Toimintavarma + C:seen saakka SECOTEC-kuivainten kylmäainepiirin harkiten yhteensovitetut komponentit takaavat luotettavan toiminnan + C:n ympäristölämpötiloihin saakka. 6 Kuva: TE 6 sisärakenne 7

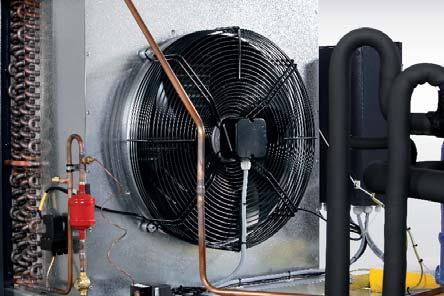

5 Huoltoystävällinen Huoltoystävällinen rakenne Kaikkiin SECOTEC-jäähdytyskuivaimen komponentteihin on helppo päästä käsiksi. Koska lauhdutin sijaitsee laitteen etupuolella, on sen mahdollinen likaantuminen nopeasti havaittavissa. Vaivaton pääsy huoltokohteisiin SECOTEC-kuivainten paneelit ovat helposti ja nopeasti irrotettavissa. Kuivainten tornimainen rakenne helpottaa kaikkia huoltotoimenpiteitä. Näiden ominaisuuksien ansiosta sekä huollon työmäärä että kustannukset alenevat tuntuvasti. Kylmäainepiirin tarkastus KAESERin ja sen yhteistyökumppanien asentajat ovat perehtyneet myös kylmätekniikkaan. Jäähdytyskuivaimen toiminnan lisäksi he tarkastavat imu- ja painepuolen huoltoventtiilien kautta myös kylmäainepiirin. Luotettava lauhteenpoisto SECOTEC-kuivaimien luotettavan toiminnan kannalta lauhteenpoistimet ovat tärkeimpiä komponentteja. Siksi ECO DRAIN -lauhteenpoistimet on sisällytetty säännölliseen huoltoon. 8 9

6 -järjestelmällä saavutettu energiansäästö Paineilman kulutus / energian kulutus 00 % 90 % 80 % 70 % 60 % 50 % 0 % 0 % 0 % 0 % 0 % Kello Aamuvuoro Lounastauko Lisäenergiansäästöpotentiaali (mitoitus kesälämpötilojen mukaan, esim. 0 C:n ympäristölämpötilalle) Energiansäästöpotentiaali Päivävuoro Paineilman kulutus Mitoitus ympäristölämpötilalle SECOTECenergiansäästöpotentiaali: Sinisen viivan alapuolella: paineilman kulutus Sinisen viivan yläpuolella: energiansäästöpotentiaali Iltavuoro C 0 C 5 C 0 C 5 C Kuumakaasun ohitussäädöllä varustettuihin kuivaimiin verrattuna SECOTEC-jäähdytyskuivaimet ovat energiataloudellisempi vaihtoehto. Kaaviossa on esitetty tyypillinen paineilman kulutusprofiili. Taukojen, alhaisen kuormituksen ja tuotannon keskeytysten aikana SECOTEC-kuivaimet säästävät pysäytyssäädön ansiosta energiaa. SECOTEC-säätö käy ilman kiinteätä jälkikäyntiaikaa, ja integroitu kylmävaraaja varmistaa, että kuivain on jatkuvasti valmis käynnistettäväksi. 0

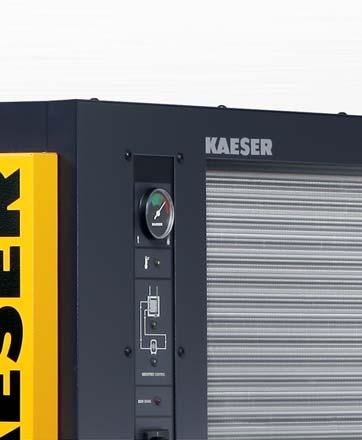

7 Varustus Rakenne Pystyrakenne, irrotettavat sivupaneelit, jauhepinnoitettu kotelointi, kotelon sisäosat sinkitystä teräslevystä; käytetyt materiaalit eivät sisällä kloorattuja hiilivetyjä; kaikki kylmäosat eristetty; integroitu kytkentäkaappi IP 5, ilma-ilmalämmönvaihdin (mallista TA8 alkaen), lauhteenerotusjärjestelmä, automaattinen lauhteenpoistin; ensitäytön vaatima kylmäaine ja öljy sisältyvät toimitukseen. Käyttöpaneeli Kastepisteen trendinäyttö, pääkytkin (samalla hätäpysäytin), kylmävaraajan aktiivisen tilan ja kylmäkompressorin käynnin ilmaisevat LEDit. TE-sarjasta alkaen LEDit myös korkean kastepisteen varoitukselle ja ECO DRAIN -lauhteenpoistimen häiriölle; TF-sarjasta alkaen kaksi käyttötuntimittaria. Kylmäainepiiri Asennusesimerkki Asennusesimerkki Kun paineilman tarve ei vaihtele juuri lainkaan, asennetaan SECOTEC-jäähdytyskuivain paineilmasäiliön jälkeen. Kun paineilman tarve vaihtelee voimakkaasti, asennetaan SECOTECjäähdytyskuivain kompressorin, syklonierottimen ja paineilmasäiliön väliin. Rakenne Paineilman ulosvirtaus Paineilman sisäänvirtaus Kylmäaine Kylmäaine Esimerkki: Sarja TE Ilma-ilmalämmönvaihdin Kylmäainepiiri, jossa on suuret lämmönvaihtopinnat ja huoltoventtiilit; SECOTEC Control -pysäytyssäätö, kylmävaraaja ja automaattinen kastepistesäätö. Ilma-kylmäainelämmönvaihdin ja kylmävaraaja Lauhteenerotin Lauhteenpoistin (ECO DRAIN) Kylmäkompressori Lauhdutin Kapillaarit Kylmäaineen vedenerotussuodatin Korkeapainekytkin Matalapainekytkin Tuulettimen painekytkin Kastepisteen trendinäyttö Paineilman sisään-/ulosvirtaus Asennusesimerkki Suurille paineilma-asemille, joilla paineilman laadulle ja saatavuudelle asetetaan tiukat vaatimukset, on asennettava rinnakkaisjärjestelmä. KAESERin asiantuntijoiden kokonaisvaltaisesti suunnittelemat ja asentamat paineilmajärjestelmät koostuvat energiatehokkaista ja laadukkaista komponenteista. Järjestelmät on suunniteltu vuosia kestävään taloudelliseen käyttöön tavoitteena alhaiset elinkaarikustannukset.

8 Tekniset tiedot Mitat Modell Malli *) *) Volumenstrom Tilavuusvirta 7 bar bei (käyttöpaine Betriebsüberdruck 7 bar) **) **) Anschluss Lauhteen- Kondensatablaspoistoliitäntä Tehonotto**) eff ektive Leistungsaufnahme **) bei tilavuusvirta 00% tilavuus- bei 50% tilavuus- bei 0% Volumenstromstrom Volumenvirta Volumenvirta % strom 0 % Druckverlust Painehäviö Sähkö- Elektrischjärjestelmä Versorgung Paineilmaliitäntä Anschluss Druckluft (sisäkierre) (Innengewinde) Abmessungen Mitat B L x S T x HK Gewicht Paino Sarja TA Näkymä edestä Näkymä takaa Näkymä vasemmalta Näkymä oikealta D-näkymä m³/min bar **) kw kw kw mm kg TA 5 0,60 0,07 0,9 0,6 0, V TA 8 0,85 0, 0,7 0,5 0,0 50 Hz G ¾ G ¼ 60 x 8 x Ph 779 TA,5 0,7 0,8 0,5 0, TB 9,0 0,9 0,55 0,0 0,08 0 V 50 Hz Ph G DN 0 60 x 50 x 96 TB 6,55 0,0 0,6 0, 0, Sarja TB TC,0 0,5 0,75 0, 0, 55 0 V TC 6,90 0,6 0,88 0,8 0, 50 Hz G ¼ DN 0 77 x 660 x Ph 96 TC,70 0,5 0,99 0,9 0, TD 5 5,65 0, 0,86 0,7 0, 5 00 V G ½ TD 6 7,00 0,5,0 0,6 0,7 50 Hz Ph DN x 5 x 87 5 Sarja TC TD 76 8,5 0,7,0 0,77 0, G 87 TE 9 0,5 0,5,5 0,6 0, TE,70 0,8,5 0,80 0, 00 V 50 Hz Ph G x DN x 50 x TE,0 0,,60 0,88 0, *) Kylmäaine R a; maks. käyttöpaine 6 bar (g); maks. paineilman tulolämpötila / ympäristölämpötila +55/+ C. **) Suoritusarvot ISO 78 -standardin (optio A) mukaisissa standardiolosuhteissa: käyttöpaine 7 bar (g), ympäristölämpötila +5 C, paineilman tulolämpötila +5 C, painekastepiste + C. Poikkeavissa käyttöolosuhteissa tilavuusvirta ja paine-ero muuttuvat. Sarja TD Korjauskertoimet poikkeavia käyttöolosuhteita varten (tilavuusvirta m³/min x k...) Poikkeava käyttöpaine (p) kuivaimen tuloaukon kohdalla 87 Modell Malli p bar(ü) (g) TA TF TA-TF kp p 0,75 0,8 0,90 0,95,00,0,07,0,,5,7,9,, Paineilman tulolämpötila T t Modell Malli Tt e ( C) TA TF TA-TF kttk Te,0,00 0,8 0,7 0,60 0,9 Ympäristölämpötila T y Modell Malli Ty T u ( C) TA TF TA-TF ktyk Tu,00 0,99 0,97 0,9 0,9 Sarja TE Kuivaimen tilavuusvirran laskeminen poikkeavissa olosuhteissa: Esim. jäähdytyskuivain TB 9:, m³/min (V viitearvo ) Esimerkki Käyttöpaine: Paineilman tulolämpötila: Ympäristölämpötila: 0 bar (g) 0 C 0 C Taulukko Taulukko Taulukko k p =,0 k Tt = 0,8 k Ty = 0,99 Maks. mahdollinen tilavuusvirta käyttöolosuhteet huomioiden V maks. tilavuusvirta = V viitearvo x k p x k Tt x k Ty V maks. tilavuusvirta =, m³/min x, x 0,8 x 0,99 =,9 m³/min

9 Alasta ja käyttökohteesta riippuen voitte valita haluamanne jälkikäsittelyasteen: Jälkikäsittely jäähdytyskuivaimella (painekastepiste + C) Käyttöesimerkkejä: ISO 857- (00) -standardin mukainen jälkikäsittelyaste Puhdasilma- ja puhdastilatekniikka, meijerit, panimot Ravinto- ja nautintoaineiden valmistus Erityisen puhdas kuljetusilma, kemialliset laitokset Lääketeollisuus Pöly Vesi Öljy FE FD ACT G Asennus paineilmatarpeen vaihdellessa voimakkaasti Suodatus (valinnainen) T* ZK ACT AQUAMAT AT ECD FB/FC FD FE/ G FG T THNF ZK Lyhenteet Aktiivihiilitorni AQUAMAT Adsorptiokuivain Paineilmaverkoston täyttöjärjestelmä Paineilmasäiliö ECO DRAIN -lauhteenpoistin Esisuodatin Jälkisuodatin Mikrosuodatin Mikro- ja aktiivihiilisuodattimen yhdistelmä Aktiivihiilisuodatin Jäähdytyskuivain Pussisuodatin Syklonierotin Kutomakoneet, valokuvalaboratoriot T* ECD Kompressori THNF ISO 857-:00 -standardin mukainen paineilman laatuluokitus Kiintoaineet/pöly Ruiskumaalaus, jauhepinnoitus Luokka Erikokoisten hiukkasten maksimimäärä per m³ [d = μm]* Pakkaus, ohjaus- ja instrumentti-ilma FE 0 0, d 0,5 0,5 d,0,0 d 5,0 Esim. puhdasilma- ja puhdastilatekniikka; lisätietoja KAESERiltä Paineilma yleiseen tehdaskäyttöön, erityiset laatuvaatimukset täyttävä hiekkapuhallus Kuulapuhallus 7 FC AQUAMAT ei määritelty ei määritelty ei määritelty ei määritelty ei määritelty Kuulapuhallus ilman erityisiä laatuvaatimuksia Jätevesijärjestelmät Ei erityisiä laatuvaatimuksia 5 6 X 7-X 7-X X X KAESER-ruuvikompressorit Muu laitteisto FB * Jäähdytyskuivaimessa, sarjoihin TG TI FE-mikrosuodatin saatavana valinnaisena varusteena. Luokka Hiukkaspitoisuus C p [mg/m³] * 6 0 < C p < C p 0 X C p > 0 Vesi Luokka Painekastepiste [ C] Jos paineilmaverkostoa ei ole suojattu pakkaselta: Paineilman jälkikäsittely adsorptiokuivaimella (painekastepiste 70 C:seen saakka) Puhdasilma- ja puhdastilatekniikka, lääketeollisuus, meijerit, panimot Mikrosirujen valmistus, optiikka, ravinto- ja nautintoaineiden valmistus Maalauslaitteistot Prosessi-ilma, lääketeollisuus Valokuvalaboratoriot Erityisen kuiva kuljetusilma, ruiskumaalaus, hienosäätimet Pöly Vesi Öljy FE FD FG ACT FD Asennus paineilmatarpeen vaihdellessa voimakkaasti Suodatus (valinnainen) AT** FE ZK AT** FE ECD Kompressori THNF AQUAMAT ** Lämpöelvytteistä adsorptiokuivainta käytettäessä jälkijäähdytin saattaa olla tarpeen. Esim. puhdasilma- ja puhdastilatekniikka; 0 lisätietoja KAESERiltä 70 C 0 C 0 C + C 5 7 C 6 +0 C Luokka Nestemäisen veden osuus C W [g/m³] * 7 C W 0,5 8 0,5 < C W < C W 0 X C W > 0 Öljy Luokka Kokonaisöljypitoisuus (nesteen, aerosolin ja kaasun muodossa) [mg/m³]* Esim. puhdasilma- ja puhdastilatekniikka; lisätietoja 0 KAESERiltä 0,0 0,,0 5,0 X > 5,0 *) Standardiolosuhteissa (0 C, bar(a), ilmankosteus 0 %) KAESER Kompressorit Oy Tiilitie Vantaa Puh. (09) 000 Faksi (09) 050 Sähköposti: info.finland@kaeser.com P-0FI./ Oikeus teknisiin muutoksiin pidätetään.
