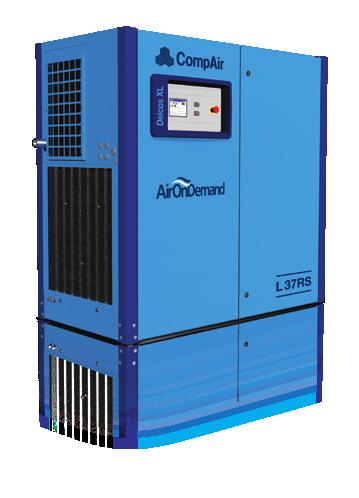

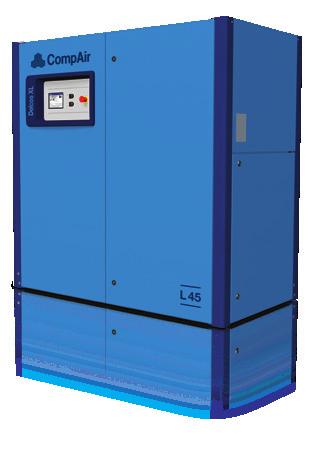

1 01 FI Tinkimätöntä luotettavuutta ja tehokkuutta Ruuvikompressorit UUTTA Huippuluokan kompressorit L30 - L45 L30 e - L45 e L30RS - L45RS

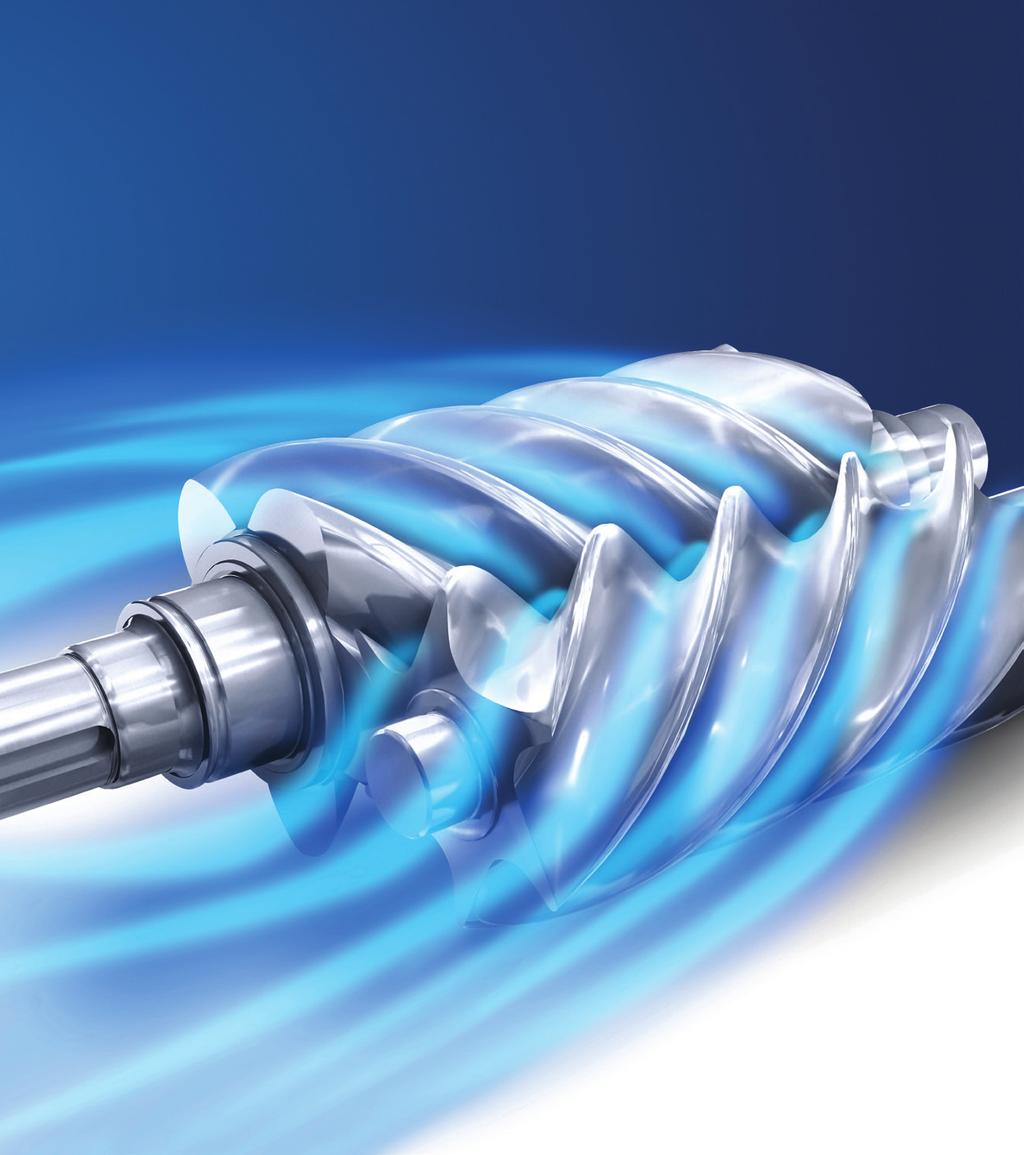

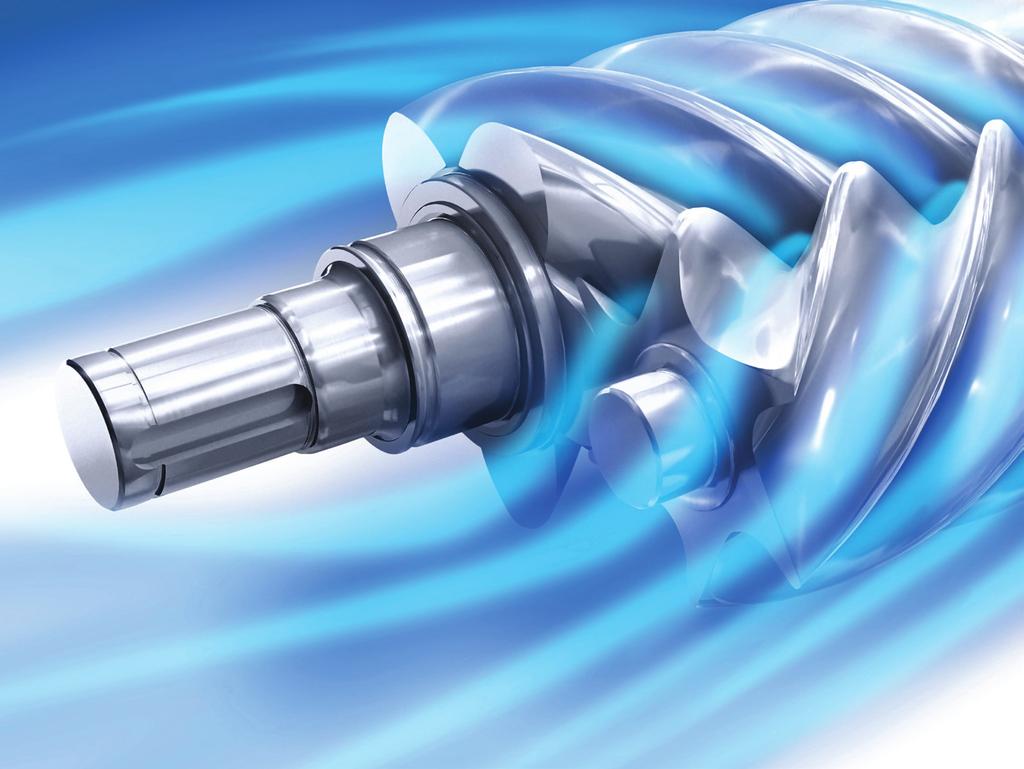

2 Tehokkuuden uusi sukupolvi CompAirin uusi L-sarja Teollisuus tuntee CompAirin jatkuvasti kehittyvän L-sarjan voidellut ruuvi kompressorit laadukkaina ja luotettavina; ne tuottavat kilpailukykyä ja tehokkuutta. Uusi ja monipuolinen sarja kw on konfiguroitavissa tarpeen mukaan. E-malleissa on suurempi ilmapää, joka tuottaa parhaan tehokkuuden. Muuttuvanopeuksiset mallit säästävät energiaa sovittamalla tuoton ilmantarpeen mukaan. Kaikkiin kiinteänopeuksisiin malleihin on saatavana integroitu kuivain. Painealue 5 13 bar Tilavuusvirta 1,33 8,67 m³/min Moottorin teho kw IE4 MOTO R Huippuluokan insinööritaitoa Kompressorit eivät ole pelkkä taloudellinen investointi. Ne ratkaisevat laadukkaan ja edullisen paineilman luotettavan saannin valmistajille, prosesseille ja käyttäjille. Ilmapää on ruuvikompressorin sydän, ja siksi CompAir pitää sen suunnittelun ja valmistuksen omissa käsissään ja käyttää siihen uusinta CNC-laitteistoa ja lasertekniikkaa. Tuloksena on luotettavuus ja suorituskyky, jotka pitävät käyttökustannukset alhaisina kompressorin koko elinkaaren ajan. 2 Ensiluokkaisen suorituskykyinen ilmapää Tuottomäärältään suuri ilmapää pyörii hitaasti, mikä vähentää energiakuluja. Lisäksi innovatiivinen rikkoutumaton akselitiivistin, sisään rakennettu öljynsuodatin ja öljynsäätöventtiili minimoivat ulkopuolisten putkien tarpeen ja takaavat hyvän laadun ja luotettavuuden. Sarjan kompressoreissa on tarpeen mukaan joko vakiokokoinen tai erikoissuuri ilmapää, joka tuottaa jopa 6 % energian säästön vakioilmapäähän verrattuna.

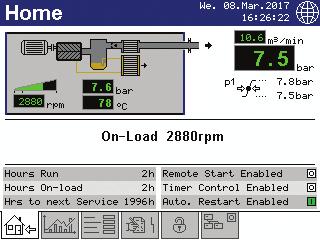

3 Delcos XL innovatiivinen kompressorin ohjaus, kosketusnäyttö Tehokkuus on näissä kompressoreissa vakiovaruste. Uudet E- ja muuttuvanopeuksiset mallit tarjoavat maksimaalisen tehokkuuden. Poikkeuksellinen luotettavuus ja suorituskyky Delcos XL:n kosketusnäyttö on erittäin käyttäjä ystävällinen ja havainnollinen. Kaikki toiminnot on järjestetty selkeästi viiden päävalikon alle. Monikielinen Delcos XL -ohjaus takaa luotettavan toiminnan ja suojaa investointia valvomalla jatkuvasti käyttöparametreja; tämä on käyttökulujen vähentämisen edellytys. Ominaisuuksia ja toimintoja K otisivu kompressorin tilan näyttö R eaaliaikakello kompressorin käynnistyksen ja pysäytyksen asetukset Toissijaisen paineen asetus Jälkijäähdyttimen suuri pinta-ala Jäähdytyksen ja kuivaimen ohjaus Optimaalinen jäähdytys takaa matalan käynti- ja tuottolämpötilan. Vikatietojen näyttö auttaa analysoimaan ongelmia Uuden sukupolven erotussuodatin Automaattinen käynnistys sähkökatkon jälkeen Reilusti mitoitettu suodatus pitää öljyn erotuksen tason alle 3 ppm koko käyttöiän. Mahdollisuus peruskuormavuorotteluun Etäohjaus ohjelmoitavien tulojen kautta SD-muistikortti tallentaa käyntitietoja Vahva sähkömoottori Kompressoreissa on vakiona energiaa säästävä IE4-sähkömoottori. Termostaattiohjattu moottorikäyttöinen puhallin Tehokkaan ja erittäin hiljaisen puhaltimen ansiosta kompressoria voi käyttää työtiloissa. Puhaltimen kapasiteetti riittää myös kanavoidulle jäähdytysilmalle. Laadukkaimmat liitokset Kiinteät letkut ja viton victaulic -putkiliitokset lisäävät luotettavuutta ja ovat helpot huoltaa. Trendikäyrät Kun järjestelmän yksityiskohtainen analyysi on nähtävänä trendikäyrinä ja kaavioina, käyttö parametrit on helppo asettaa parhaalle mahdolliselle tasolle. Linja- / verkkopaine M oottorin pyörimisnopeus (muuttuvanopeuksinen) K uormitetut tunnit / kokonaiskäyttötunnit sekä keskimääräinen tilavuusvirta Viikon keskimääräinen tilavuusvirta 3

4 Kun tehokkuus ratkaisee Tuottava investointi L-sarjan E-kompressoreissa on erityisen suuri ilmapää, jonka optimoitu nopeus tuottaa jopa 6% lisää enenrgiansäästöä. Muuttuvanopeuksiset kompressorit Muuttuvanopeuksiset kompressorit reagoivat tehokkaasti ilmantarpeen vaihteluihin, joita esiintyy useimmissa laitoksissa. Vuotuiset kokonaiskustannukset alenevat merkittävästi, kun käytetään nopeudensäätö tekniikkaa. Energiakulut Ylläpito- ja huoltokulut Tyypillinen ilmapää Suurempi ilmapää 5 % 12 % Investointi Kompressorin kustannuksista suurin on energia, joka sitä pyörittää. Energiakulujen väheneminen alentaa kokonaiskuluja merkittävästi. 8 % 10 % ylläpito- ja huoltokulut investointi Muuttuvanopeuksinen CompAir-kompressori ENERGIANSÄÄSTÖ Jopa 35 % Tyypillinen öljyvoideltu ruuvikompressori 82 % energiakulut CompAir RS tuottaa etuja käyttäjälle L-RS-sarjan kompressorit on suunniteltu tuottamaan parhaan tuloksen koko käyttöalueellaan. Laaja säätöalue Tasainen paine säästää paljon energiaa. Näiden supertehokkaiden kompressorien suurempi investointihinta maksaa itsensä takaisin yleensä alle vuodessa. Erikoissuuren ilmapään käyttöikä on pidempi. Täydellinen yhdistelmä: moottori - käyttö - ilmapää Hyvä suorituskyky laajalla virtausalueella. 4

5 AirPlus Lisäarvoa Sisäänrakennettu lämmön talteenotto CompAirin tehokas lämmön talteenotto järjestelmä tarjoaa merkittäviä kustannusten ja energian säästöjä. Järjestelmän voi tilata kompressorin mukana tai jälkiasennuksena putkituksineen. 0% talteenotto Jäähdytin Kuuma öljy Paineilman jälkikäsittely Nykyajan tuotantojärjestelmät ja prosessit vaativat korkealuokkaista ilmaa. CompAir-paineilmajärjestelmä perustuu uusimpaan tekniikkaan ja tarjoaa energiatehokkaan ratkaisun alhaisin elinkaari kustannuksin. Sykloni-vedenerotin X-sarja Suunniteltu nestemäisten epäpuhtauksien tehokkaaseen poistamiseen paineilmasta. Paineilman suodatin CF-sarja Tehokas veden, pölyn ja hiukkasten poisto. Lauhteenpoistojärjestelmä Bekomat Poistaa lauhteen hukkaamatta paineilmaa. Kuuma öljy Energian talteenotto Kuuma vesi Teollisuusprosessi Lämmitys Kuuma ilma Talteenotto n. 80% Recovery Osoitteessa voit katsoa videon lämmön talteenotosta ja ottaa käyttöön energiansäästön laskentatyökalun. Paineilman jäähdytyskuivain CompAir tarjoaa täydellisen sarjan energiatehokkaita ja ympäristöystävällisiä erillisiä jäähdytyskuivaimia. Lämmöttä elvyttävät adsorptiokuivaimet Sarjat A_XS ja A_TX. Lämmöllä elvyttävät adsorptiokuivaimet Sarjat A_TV ja A_RS. Typpigeneraattori Suunniteltu tehokkaaksi laadukkaan kaasun tuottajaksi. Kompressorijärjestelmien ohjaukseen SmartAir Master Jopa 12 yksikön vuorottelun ohjaus. 5

6 Suojaa investointisi Kompakti yksikkö helppo asentaa Kompressoripaketin pieni tilantarve helpottaa asennuspaikan valintaa. Assure-takuu mielenrauhaa! Assure on CompAirin takuu- ja huolto-ohjelma, joka kattaa jopa käyttötuntia tai 6 vuotta 1). Se kuuluu teollisuuden kaikkein laajimpiin takuuohjelmiin, ja se takaa käyttäjälle täyden mielenrauhan. Etusi: Assure-takuu on kompressorin omistajalle täysin ilmainen 2) CompAirin valtuuttama huolto tarjoaa taatun huollon laadun Assure-huoltosopimus takuun tukena auttaa suunnittelemaan huollon, laatimaan budjetin ja laskemaan kustannukset täsmällisesti Käyttämällä CompAirin alkuperäisiä osia ja voiteluaineita maksimoit kompressorin käyttöiän ja suorituskyvyn Helppo huoltaa Kompressoripaketti on suunniteltu niin, että kaikki huoltokohteet ovat helposti käsillä. Kotelon saranoidut sivuluukut voidaan irrottaa huollon helpottamiseksi. Liikkuvien osien vähäisyys keventää huoltokustannuksia. Alkuperäiset CompAir-varaosat Nauti mielenrauhasta. CompAirin alkuperäiset osat ja voiteluaineet takaavat kompressoriaseman luotettavuuden, suorituskyvyn ja tiukimpienkin vaatimusten mukaisen toiminnan. CompAirin varaosien ja voiteluaineiden ominaisuuksia: Pitkä käyttöikä ankarissakin oloissa Minimaaliset häviöt ja siten energiansäästö Luotettavuus vähentää seisonta-aikoja Tuotteet on valmistettu tiukkojen laadun varmistusjärjestelmien puitteissa 1) Kumpi täyttyy nopeammin 2) Riippuu sopimusehdoista 6

7 CompAir L-sarja Tekniset tiedot L30 L45 Kiinteänopeuksiset L30 L37 L45 Nimellispaine Käyttömoottori L30 e L45 e Tehokas versio, kiinteänopeuksiset Mitat Kompressorimalli Nimellispaine Käyttö- Vapaa tuotettu Melutaso Paino moottori ilmamäärä min - max 1] (70% kuormalla) 2] p x l x k [bar g] [kw] [m 3 /min] [db(a)] [mm] [kg] L30RS ,33 5, x 920 x L37RS ,41 6, x 920 x L45RS ,41 8, x 920 x Kompressorimalli Kompressorimalli L30RS L45RS Muuttuvanopeuksiset Vapaa tuotettu ilmamäärä 1] Melutaso 2] Paino Mitat p x l x k Integroitu kuivain optio Paineenalainen kastepiste 3] [bar g] [kw] [m 3 /min] [db(a)] [kg] [mm] [ o C] [kg] 5,75 F30E , x 920 x 1659 (L30F) 13 4, ,00 F45E , x 920 x 1659 (L37F) 13 5, ,00 4 F45E , x 920 x (L45F) 13 6, Nimellispaine Käyttömoottori Vapaa tuotettu ilmamäärä min - max 1] Melutaso (70% kuormalla) 2] Paino Mitat p x l x k Integroitu kuivain optio Paineenalainen kastepiste 3] [bar g] [kw] [m 3 /min] [db(a)] [kg] [mm] [ o C] [kg] 6,00 F30E L30 e x 920 x ,17 (L30F) ,12 F45E L37 e x 920 x ,31 (L37F) ,67 F45E 4 L45 e x 920 x (L45F) Paino Paino 1] Mitattu ja ilmoitettu ISO 1217, ed. 4, liitteiden C ja E mukaan seuraavissa olosuhteissa: Tuloilman paine 1 bar a, tuloilman lämpötila 20 C, kosteus 0% (kuiva). 2] Mitattu vapaissa kenttäolosuhteissa ISO 2151:n mukaan, toleranssi +/- 3 db(a). 3] Tiedot ISO 7183:n mukaan, käyttöpaine 7 bar, tuloilman lämpötila 35 C ja ympäristön lämpötila 25 C. 7

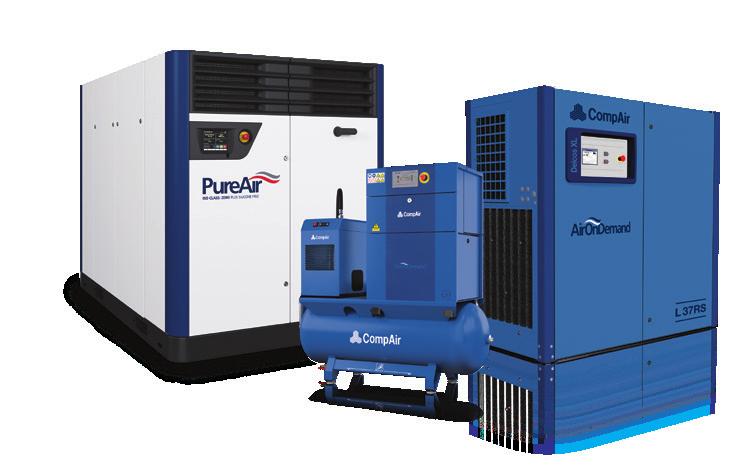

8 Maailmanlaajuinen kokemus paikallinen palvelu Yli 200 vuoden kokemuksella CompAir-tuotemerkki tarjoaa luotettavan ja kattavan kompressorien ja varusteiden sarjan kaikkiin käyttökohteisiin. CompAirin asiantuntevien jälleenmyyjien verkko ulottuu kaikille mantereille; saat käyttöösi globaalin asiantuntemuksen, todellisen lähipalvelun ja edistyksellisille laitteillemme oikeanlaisen tuen. Osana maailmanlaajuisen Gardner Denverin toimintaa CompAir edustaa paineilmajärjestelmien jatkuvan kehityksen huippua. Sen kompressorit kuuluvat markkinoiden energiatehokkaimpiin ja vähiten ympäristöä kuormittaviin; niiden käyttäjän on helppo saavuttaa ja jopa ylittää kestävän kehityksen tavoitteensa. CompAirin paineilmatuotteiden valikoima Edistyksellinen kompressoritekniikka Voidellut Ruuvikompressorit > Kiinteä- ja muuttuva nopeuksiset Mäntäkompressorit Siirrettävät kompressorit Öljyttömät Vesiruiskutteiset ruuvikompressorit > Kiinteä- ja muuttuva nopeuksiset Kaksivaiheiset ruuvikompressorit > Kiinteä- ja muuttuva nopeuksiset Mäntäkompressorit Suurnopeus turbokompressorit - Quantima Scroll-kompressorit Täydelliset paineilman käsittelylaitteet Suodattimet Jäähdytys- ja adsorptio kuivaimet Lauhteen käsittely Lämmön talteenotto Typpigeneraattori Nykyaikaiset ohjausjärjestelmät CompAir DELCOS-ohjaus SmartAir Master -vuorottelunohjaus iconn - valvontajärjestelmä CompAir kehittää tuotteitaan jatkuvasti ja pidättää siksi oikeuden muutoksiin. Kaikki tuotteet myydään yhtiön myyntiehtojen mukaisesti. Lisäarvoa palveluista Järjestelmän terveystarkastus Hyötysuhteen raportointi Vuotojen etsintä Johtava asiakastuki Räätälöidyt ratkaisut Paikalliset huoltokeskukset Alkuperäiset CompAir-osat ja voiteluaineet SARLIN OY AB PL 750, Helsinki Kayntiosoite: Kaivokselantie 3, Vantaa Puhelin: info@sarlin.com 757FI 01/18 CompAir on Gardner Denverin tuotemerkki
