1 Lautasniittokoneet innovators in agriculture

2 Niittämisen periaatteita Oikeanlainen korjuu tuottaa oikeanlaista heinää Oikeanlainen korjuu tuottaa oikeanlaista heinää. Korjaa talteen mahdollisimman paljon arvokkaita ravintoaineita. Nopeuta nurmen kasvuunlähtöä. NIITTO KUIVATUS KORJUU SILPPUAMINEN TIIVISTYS SÄILYTYS Nopea kuivatus säilyttää laadun. Eläimet eivät kaipaa multaa rehun Silputtu heinä tehostaa märehtimistä. Käymisen on lähdettävä nopeasti käyntiin. Laatu säilyy, kun happi pysyy poissa. sekaan. Laaja valikoima nurmenkorjuukoneita parempi rehun hyötysuhde 2 3

3 Hyöty irti oikeasta hetkestä Saastuminen on minimoitu Taatusti nopea nurmen kasvuunlähtö Litran polttoainesäästöt hehtaaria kohden Älykäs suunnittelu takaa sen, että niittokone seuraa maanpintaa täydellisesti. Yhdessä kevennyksen säädön kanssa nämä niittokoneet soveltuvat kaikkiin olosuhteisiin. Terien vaihtaminen on yksinkertaista Lely Clip -järjestelmän avulla. Tämä järjestelmä yhdistää pulttien edut turvallisen pikavaihtojärjestelmän helppouteen. Ainutlaatuinen voimansiirto teräpalkissa olevan voimansiirtojärjestelmän kautta takaa merkittävästi alhaisemman tehontarpeen. Testit ovat osoittaneet, että polttoainetta säästyy litra jokaista hehtaaria kohden! Optimaalinen kuivuminen satoa vahingoittamatta Impeller-murskaimissa on nailonsormet. Sijoittelunsa ja muotonsa ansiosta ne hierovat lehdistä niiden vahamaisen kerroksen aiheuttamatta vaurioita sadolle. 4 5

4 Modulaarinen ja joustava Splendimo-teräpalkki koostuu myötä- tai vastapäivään pyörivistä lautasmoduuleista ja välikappaleista. Palkin moduulit kasataan yhteen kromiteräksisellä tangolla, joka on kiristetty päästä oikeaan momenttiin. Niittoyksiköiden määrä, pyörimissuunnan vaihtelu ja päävoimansiirto tarjoavat laajan valikoiman työleveyksiä ja malleja. Tästä on hyötyä myös jälkimarkkinoinnissa, sillä minimimäärä varaosia riittää takaamaan asianmukaisen huollon. Suora voimansiirto takaa erinomaisen tehokkuuden Splendimo-teräpalkin suurin etu on sen ainutlaatuinen voimansiirto. Jokaista lautasmoduulia pyöritetään suoraan vetoakselilla, eikä hammaspyörällä, kuten kaikkia muita lautasniittokoneita. Erityinen kuusiokulmainen akseli on tehty erittäin korkeatasoisesta teräksestä, ja se kulkee kaikkien lautasten keskikohtien läpi. Jokainen lautasmoduuli saa tarvittavan voiman akselista; kitkasta ja lämmöstä aiheutuvat tehohäviöt pysyvät mahdollisimman pieninä. Alhainen polttoaineenkulutus Lely-teräpalkin tehokkuus on näin ollen suurempi ja tehontarve jopa 15 prosenttia 20 prosenttia alhaisempi kuin perinteisissä teräpalkeissa. Mitä leveämpi työleveys, sitä suurempi ero tarvittavassa tehossa. Tulet huomaamaan tämän pienentyneenä polttoaineenkulutuksena! Päävoimansiirron ylikuormitus on estetty, koska joustava akseli ottaa iskut tehokkaasti vastaan. Mikäli yksi lautanen ylikuormittuu merkittävästi, kuusiokulmainen akseli suojaa muita osia kiertymällä tai äärimmäisessä ylikuormituksessa katkeamalla. Splendimo-teräpalkki on energiaystävällinen Perinteiseen hammaspyöräteräpalkkiin tarvitaan vähintään kaksi hammaspyörää välittämään voimaa kahden vierekkäisen niittolautasen välille. Jokainen siirto aiheuttaa 5 prosentin kitkanmenetyksen ja tämä menetys kasvaa suorassa suhteessa siirrettävän voiman kanssa. Teräpalkki ja sen osat on suunniteltu siten, että niittolautasten sydän on lähellä teräpalkin etuosaa. Tämän seurauksena lautanen kiertyy kasvustossa lähes 180 astetta ja lisäksi lautasten välissä on enemmän tilaa. Mikään toinen niittokone tämän päivän markkinoilla ei yllä samaan päällekkäisyyteen kuin Splendimon 120 mm:n terät. Kaikissa Splendimo lautasniittokoneissa on ainutlaatuinen modulaarinen teräpalkki. Tämä Lelyn keksintö perustuu teräpalkin vakio osiin. Voimansiirto palkissa perustuu suoriin kuusiokulmaisiin akseleihin, jotka välittävät voiman suoraan ja joustavat kriittisissä tilanteissa. Teräpalkissa on huomattavasti vähemmän hammaspyöriä kuin missään muussa teräpalkissa. Tämän ansiosta kone on erittäin tehokas ja polttoaineenkulutus pysyy alhaisena. Jokainen lautasmoduuli on kestovoideltu ja tiivistetty. Jopa äärimmäisissä työskentelykulmissa rasva pysyy hammaspyörissä eikä virtaa palkin toiseen päätyyn, kuten perinteisissä teräpalkeissa. 6 7

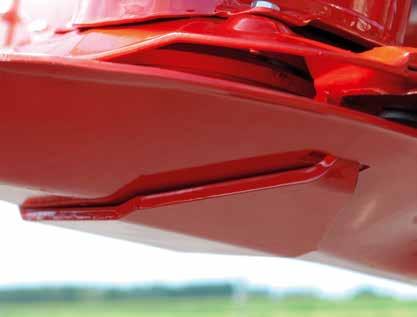

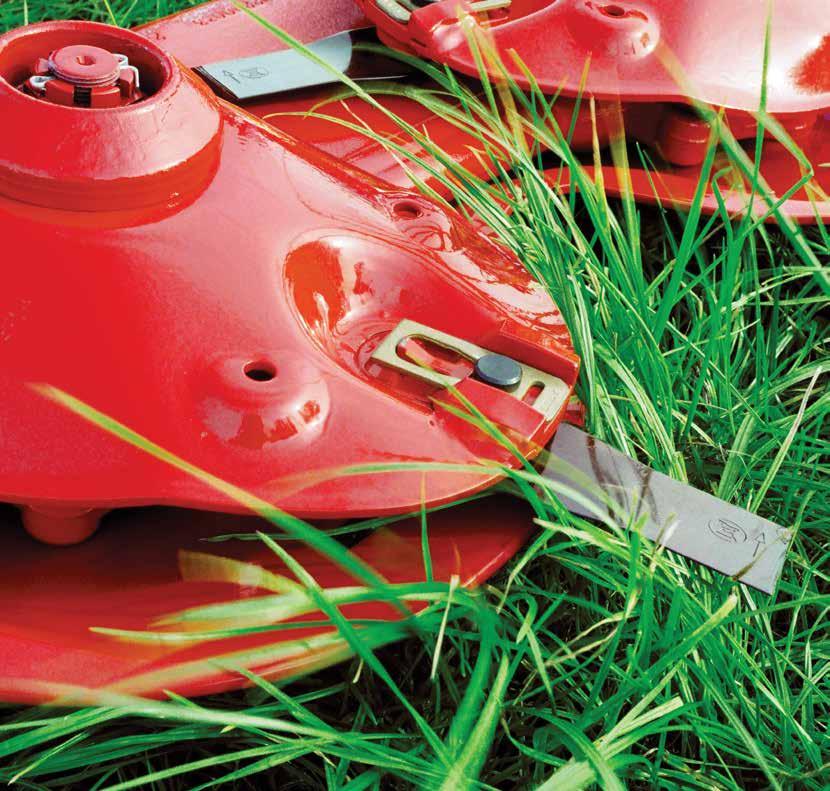

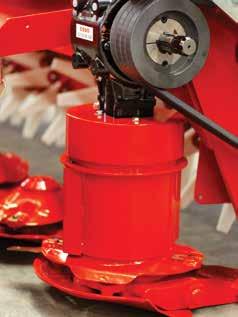

5 Huomattavan suuri maavara niittolautasen alla Niittokoneen terien pulttikiinnityksen tärkein etu on se, että lautasen alle saadaan luotua mahdollisimman suuri maavara. Ylimääräiset osat eivät ole rajoittamassa tilaa, joten leikkuujälki, tehontarve tai teräpalkin kestävyyskään eivät rajoitu. Myös turvallisuus on tärkeässä roolissa: terän pultti tarkastetaan aina silmämääräisesti, kun terät vaihdetaan. Helppo vaihto ei enää tylsiä teriä Pikavaihtojärjestelmän suurin etu on tietysti terien vaihtamisen helppous. Tämän seurauksena käyttäjillä on tapana vaihtaa niittokoneidensa terät useammin, mikä on hyvä asia, sillä niittäminen tylsillä terillä vähentää uudelleenkasvua merkittävästi. Ratkaisu Innovatiivinen Splendimo Clip koostuu kulutusta kestävästä terästä, joka on kiinnitetty erittäin lujalla pultilla, joka puolestaan on varmistettu jousiteräslevyllä Splendimo Clip ja niittolautasen nokalla. Tämänkaltainen kiinnitystapa yhdistää pulttikiinnityksen ja pikakiinnityksen parhaat puolet: Terien vaihtaminen on helppoa ja nopeaa. Niittolautasten alle jää runsaasti tilaa. Terän tapin kulumisen voi tarkistaa kunnollisesti. Mahdollisimman vähän osia. Splendimo Clip niittoterien helppo vaihtaminen Irrottaminen Kun kulunut terä halutaan vaihtaa, levysokka vapautetaan lautasessa olevasta nokasta mukana tulevalla Lelyn työkalulla. Tämän jälkeen levysokka on helppo irrottaa terän tapista. Tappi voidaan napauttaa irti niittolautasesta samaa työkalua käyttämällä. Kiinnittäminen Terän vaihtamisen jälkeen terän tappi ja uusi terä asetetaan paikoilleen niittolautasen alta. Kun terä on paikallaan, Splendimo Clip liu utetaan terän tapissa olevaan uraan aina niittolautasen nokkaan asti. Yksi napautus Lelyn työkalulla turvaa niittolautasen nokan takana olevan levysokan. Niittokoneen terät on ajoittain vaihdettava, jotta niittojälki ja kunnollinen sänki lähtevät nopeasti uuteen kasvuun. Aiemmin on kehitetty monta pikavaihtojärjestelmää, mutta niihin on monesti liittynyt haittapuolia. Lelyn innovatiivinen lähestymistapa johti Splendimon Clip järjestelmään. Tämä hyvin yksinkertainen keksintö takaa sen, että niittokoneen terien vaihto tehdään oikeaan aikaan ja että se on helppoa ja ennen kaikkea turvallista. Helppo, varma ja turvallinen vaihto. Vaihe 1 Vaihe 2 Vaihe 3 Vaihe 4 Vaihe 5 8 9

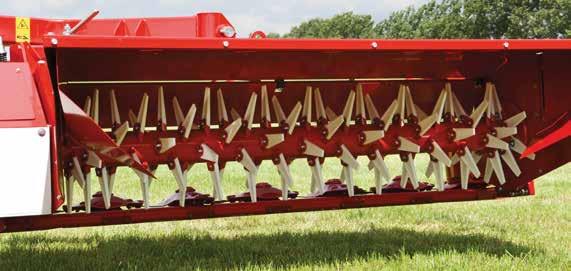

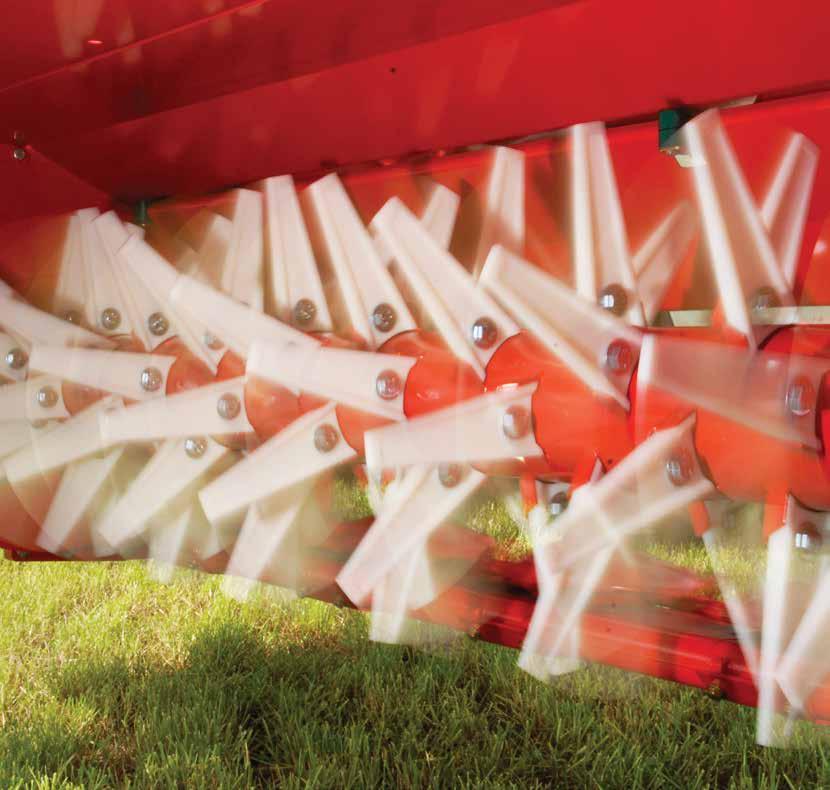

6 Impeller nopea kuivuminen kasviystävällisesti Murskain on suunniteltu ensisijaisesti nopeuttamaan kuivumisprosessia. Murskausprosessissa hangataan lehtien vahamaista kerrosta, jolloin kasvin kosteus vapautuu nopeammin ja kuivamisaika pellolla lyhenee. Murskausprosessi ja ennen kaikkea sen intensiivisyys ovat olleet keskustelunaiheita jo vuosien ajan. Keskustelua käydään mahdollisista ravintoarvojen menetyksistä sekä valtavasta tehontarpeesta eräiden muiden järjestelmien kohdalla. Suuri rehun läpäisy Impeller murskaimet ovat tilavia ja niiden murskainkelat ovat markkinoiden leveimmät. Tämä takaa sadon tehokkaan läpäisyn, mikä on tärkeää hyvän niittojäljen sekä polttoaineenkulutuksen kannalta. Kasvusto, joka ei pysty virtaamaan koneen läpi tarpeeksi nopeasti, ei pelkästään heikennä niittojälkeä, vaan vaatii myös paljon voimaa. Helposti säädettävissä sekä tavallisille että leveille karhoille. Kiihdyttäminen takaa murskaamisen ja sadon läpäisyn Lely Impeller murskaimien uusi sukupolvi on suunniteltu suoriutumaan molemmista toiminnoista täydellisesti. Nimi Impeller (pumpun siipi tai turbiini) tarkoittaa kiihdytintä. Kiihdytys on avainsana sekä murskausprosessille että kasvuston virtaukselle. Karhon ilmavan muodon ansiosta aurinko ja tuuli saavat vaikuttaa satoon mahdollisimman tehokkaasti. Pitkät nylonmurskainsormet voivat liikkua sivuttain esteiden välttämiseksi. Päivitetyt murskainsormiet pidempää käyttöikää varten. Pitkät murskainsormet optimaaliseen murskaamiseen Spiraalimaisesti asennetut muoviset murskainsormet pyörivät kasvuston läpi ja aloittavat sadon läpäisyn. Sormien nopeus on kuitenkin paljon suurempi kuin sadon. Hyödyntämällä suhteellisen pitkät murskainsormet kasvusto pystyy työntymään syvälle murskainkelan sisään. Sormet siis liukuvat materiaalin läpi ja hierovat auki kasvien vahamaisen pinnan. Prosessi ei kuitenkaan vaaranna lehtien tai korsien rakennetta. Korkealaatuiset nylon murskainsormet ovat kevyitä, erittäin kestäviä ja myös karjaystävällisiä. Impeller-murskaimet nopea kuivuminen ja ravintoarvojen säilyttäminen Murskainkela voi olla useissa eri asennoissa Murskaamisen intensiteettiä on helppo säätää murskainlevyn avulla. Impeller murskaimissa on suuri määrä sormia, mikä varmistaa ihanteellisen kuivumisen ja rakenteen sekä ravintoarvojen säilymisen. Leveät murskainkelat takaavat sadon erinomaisen läpäisyn, mikä pienentää tehontarvetta

7 Splendimo kestävä teknologia takaa alhaiset kokonaiskustannukset Kirjanpitäjäsi mukaan koneen elinkaaren aikaiset käyttökustannukset riippuvat sen ostohinnasta, jälleenmyyntiarvosta ja ylläpitokustannuksista. Se on tietysti täysin totta, mutta kuten varmasti tiedät käytännössä asian suhteen voi ilmetä eroja. Saatat hämmästyä käytetyn koneesi korkeasta jälleenmyyntiarvosta. Asian kääntöpuolena saattaa olla kiinteä huoltojen määrä, mikä on usein sikäli kun olet halukas panostamaan laatuun laskettu suuremmaksi kuin olisi tarpeellista. Me Lelyllä takaamme alhaiset ylläpitokustannukset ja korkean jälleenmyyntiarvon, sillä tässä esitteessä kuvatut koneet on valmistettu korkealaatuisista materiaaleista ja ne on kattavasti testattu. Lisäksi pyrimme aina pienentämään kokonaiskustannuksia pitämällä koneidemme suunnittelun mahdollisimman yksinkertaisena ja jättämällä pois kaikki hienostelevat ja/tai tarpeettomat ominaisuudet. Alhaiset ylläpitokustannukset Jokainen Splendimo-lautasmoduuli on täydellisesti eristetty ja yksilöllisesti rasvattu, jotta kestävä voitelu olisi mahdollista. Suurin etu erillisistä lautasmoduuleista on se, että koko suorakulmainen alennusvaihteisto pysyy voideltuna kaikissa olosuhteissa. Tästä erillisestä voitelujärjestelmästä johtuen moduulit voidellaan myös niiden ollessa päisteasennossa. Voitelu vaatii vain vähän ylläpitoa ja huoltovälit ovat erittäin pitkiä. Nopea korjaaminen Teräpalkille suoritettavat korjaukset vievät yleensä paljon aikaa. Usein koko teräpalkki on purettava, jotta se voidaan korjata, ja metallihiukkaset leviävät kaikkialle palkkiin. Splendimo-teräpalkin modulaarisen rakenteen ansiosta vauriot pysyvät rajatulla alueella ja teräpalkki on erittäin helppo purkaa viallisen osan vaihtamista tai korjaamista varten. Tämä tarkoittaa sitä, että korjaukset voidaan suorittaa nopeasti ja alhaisin kustannuksin. Lelyn niittokoneiden suosio tienvarsien niitossa joissa vaurioilta ei voi välttyä on tästä paras todiste! Ylikuormitus Mikäli kone ylikuormittuu siksi, että niittolautasten väliin on joutunut vieras esine, joustava kuusikulmainen akseli ottaa rasituksen vastaan aiheuttamatta laajempia vaurioita. Jos ylikuormitus on äärimmäinen, akseli katkeaa tai vääntyy turvatoimenpiteenä. Kaikki teräpalkkiin kohdistuvat vauriot rajoittuvat ainoastaan itse akseliin. Yksinkertaisuus Koneen kestävyys johtuu usein sen yksinkertaisuudesta. Kun koneet suunnitellaan mahdollisimman älykkäästi, pystytään osien määrä pitämään mahdollisimman pienenä. Jokaisella koneella on kuitenkin omat erityiset vaatimuksensa, jotka on haasteellista täyttää mahdollisimman pienellä määrällä osia. Pulverimaalaus Asianmukainen suojaus on äärimmäisen tärkeää erityisesti maatalouskoneille. Käytämme Lelyllä pulverimaalausta aina, kun se on mahdollista. Pulverimaalausmenetelmässä osat hiekkapuhalletaan, niistä poistetaan rasva ja ne esikäsitellään, minkä jälkeen osat peitetään pulverikerroksella. Lopuksi jauhe sulatetaan osien päälle uunissa. Näin saadaan aikaan kestävä, värin säilyttävä ja iskunkestävä suoja ruostetta vastaan. Tämä kasvattaa myös koneen jälleenmyyntiarvoa! Kaikki Lelyn voimansiirtolinjat on varustettu ensiluokkaisilla voimanottoakseleilla ja väliakseleilla. Ammattilaiset käytössäsi! Käytät koneitamme vaativissa ulko olosuhteissa, ja koneet kohtaavat päivittäin uusia haasteita. Tästä syystä asiantuntevat jälleenmyyjämme pystyvät auttamaan sinua tarvittaessa nopeastikin. Tärkeimmät osat löytyvät aina varastosta, ja asiantuntijamme tietävät, kuinka koneet pidetään optimaalisessa toimintakunnossa. Takaamme, että rehunkorjuu sujuu kitkattomasti

8 14 15

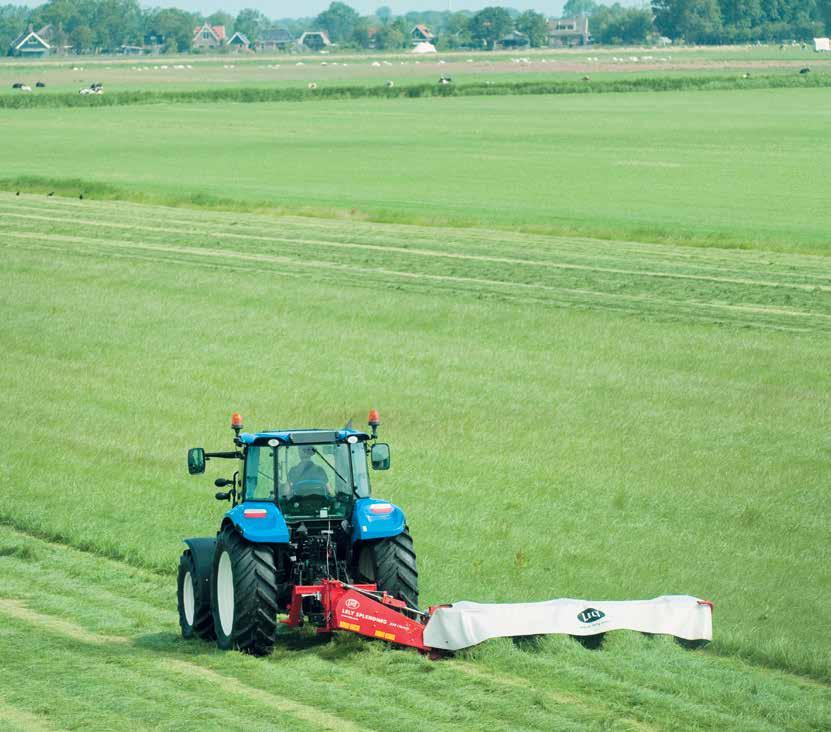

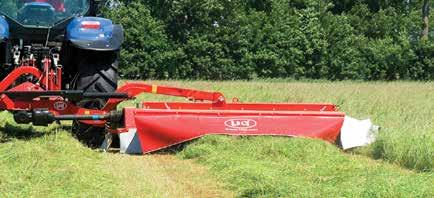

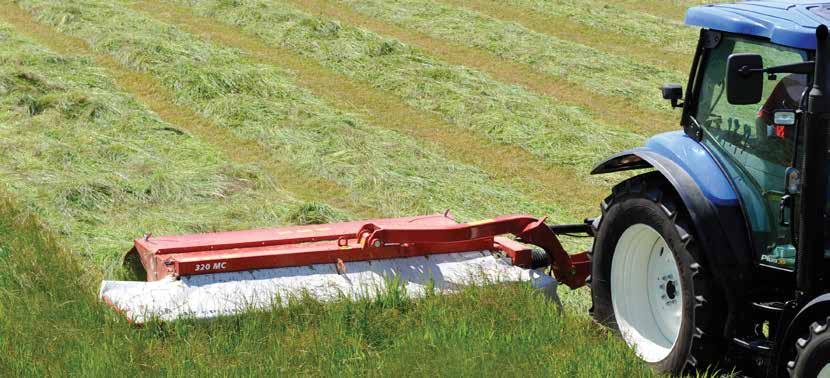

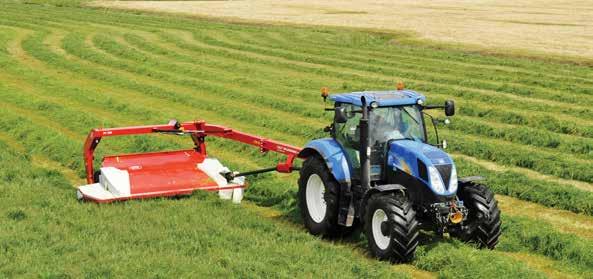

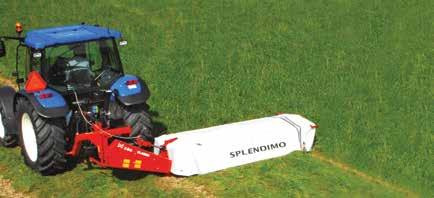

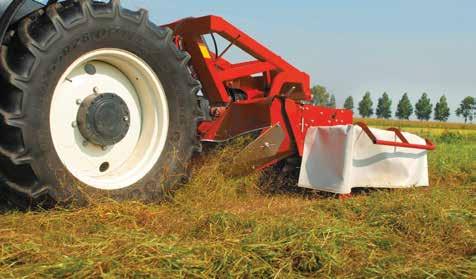

9 Lely Splendimo Classic Lely Splendimo Classic Perusmallin niittokone, jossa on vaakasuora voimansiirto. Kone on varustettu hydraulisella sylinterillä, jonka avulla se nostetaan kuljetusja päisteasentoon. Classic 205- ja 240-mallit ovat saatavilla myös HD-versioina. TEKNISET TIEDOT SPLENDIMO (HD) 240 (HD) Työleveys (m) 1,65 2,05 2,40 2,80 3,20 Paino (kg) Tehontarve (kw) Karhon leveys (m) 0,80 1,40 1,20 1,80 1,60 2,15 1,80 2,55 2,00 2,95 Kiinnitysluokka II II II II II M Lely Splendimo M Moderni ja erittäin luotettava valikoima niittokoneita keskikevennyksellä. Voima tuodaan teräpalkille Top Drive -mekanismin avulla. Niittokone taitetaan kuljetusasentoon ja nostetaan päisteasentoon hydraulisesti. TEKNISET TIEDOT SPLENDIMO 280 M 320 M 360 M 900 M Työleveys (m) 2,80 3,20 3,60 8,85 Paino (kg) Tehontarve (kw) Karhon leveys (m) 1,60 2,20 2,10 2,60 3,00 3,35 2,10 2,60 Kiinnitysluokka II II II III MC Lely Splendimo MC Tässä hyväksi todistetussa niittomurskaimessa on helposti säädettävä kevennys keskellä niittoyksikköä. Hydraulisen sylinterin avulla kone nostetaan päisteasentoon ja taitetaan kuljetusta varten. TEKNISET TIEDOT SPLENDIMO 240 MC 280 MC 320 MC 900 MC Työleveys (m) 2,40 2,80 3,20 8,90 Paino (kg) Tehontarve (kw) Karhon leveys (m) 0,70 2,40 1,20 2,80 1,40 3,20 1,40 3,20 Kiinnitysluokka II II II III FA/FS/F/FC Lely Splendimo FA/FS/F/FC Splendimo-etuniittoyksiköitä on saatavilla useita eri malleja, joiden työleveys on 2,40 m 3,20 m. FC-malleissa on Impeller-murskain. 260 FA -malli on suunniteltu vuoristo-olosuhteisiin, kun taas 300 FS on ihanteellinen nurmisäilörehun tekoon ja HD-mallit on suunniteltu tienvarsien ja kesantojen kasvuston niittämiseen. TEKNISET TIEDOT SPLENDIMO 220 FA 260 FA 300 FS 240 F HD 280 F (HD) 280 FC 320 F 320 FC Työleveys (m) 2,20 2,60 3,00 2,40 2,80 2,80 3,20 3,20 Paino (kg) Tehontarve (kw) Karhon leveys (m) 1,00 1,00 1,00 1,20 2,15 1,40 2,55 1,20 2,80 2,95 1,20 3,20 Kiinnitysluokka I I ISO ISO ISO ISO ISO ISO PC Lely Splendimo PC Mallisarjaan kattaa kolme eri työleveyttä. Murskaimella varustetuissa koneissa on terässormet tai mikäli nimen perässä on tyyppimerkintä R terästelamurskain. S (Swing over) ( heilauttaa yli ) -malleilla voidaan niittää traktorin molemmin puolin. TEKNISET TIEDOT SPLENDIMO PC 280 (R) PC 330 (S/R) PC 370 (S/R) Työleveys (m) 2,77 3,25 3,65 Paino (kg) (2 050) (1 950/2 050) (2 260) Tehontarve (kw) Karhon leveys (m) 0,80 2,00 1,00 2,20 1,30 2,40 Kiinnitysluokka II II II 16 17

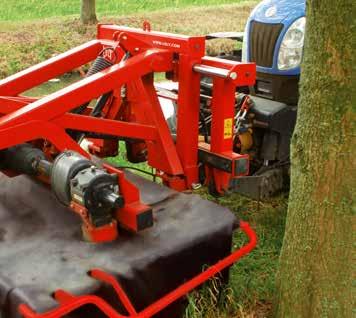

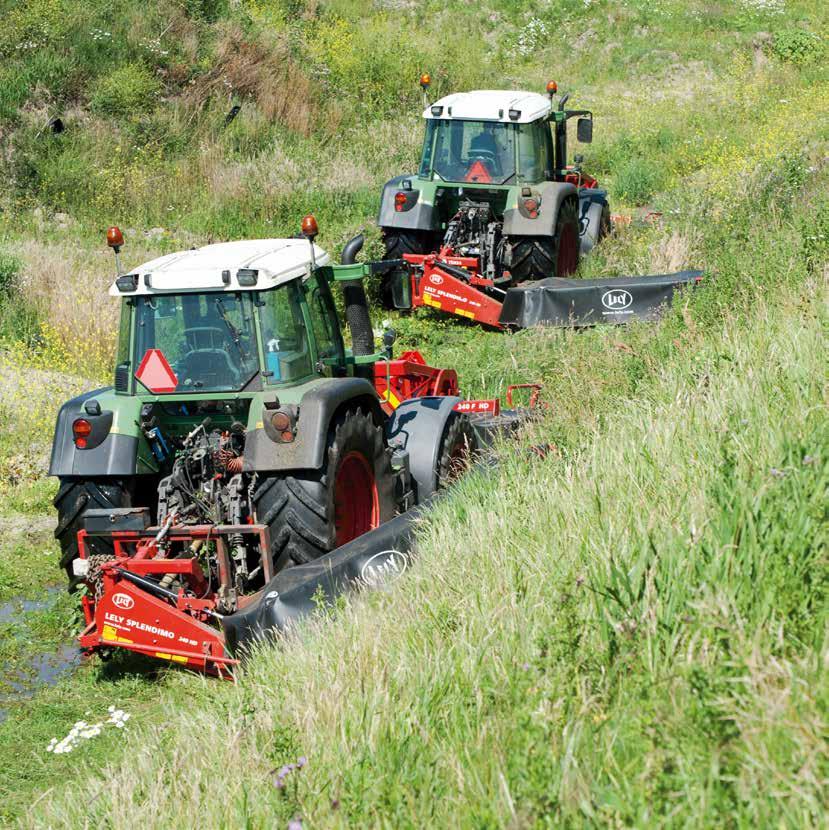

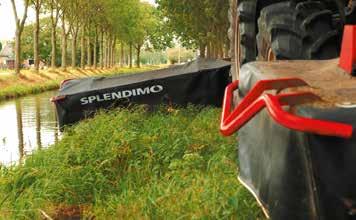

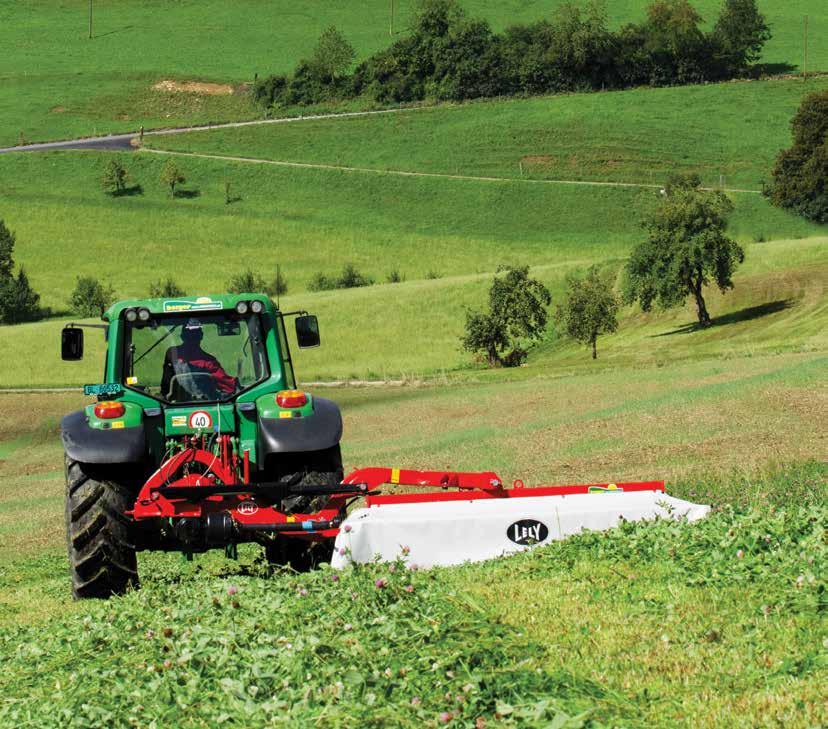

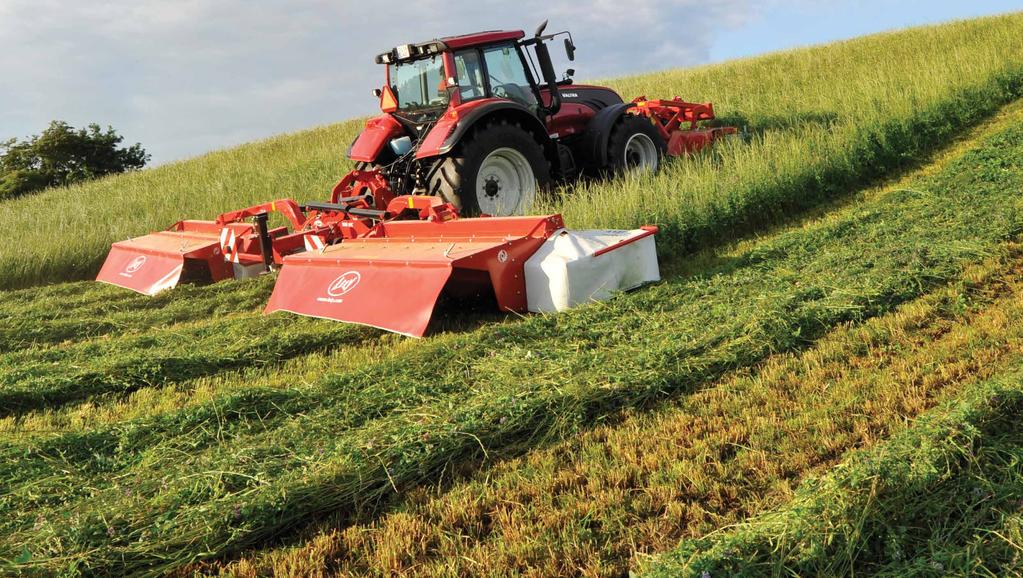

10 Niittäminen tiukoissakin kulmissa Modulaarisen teräpalkin ja vaakasuoran voimansiirron ansiosta kone voi niittää pitkiä aikoja erittäin tiukoissakin kulmissa. Vaakasuora voimansiirto ja V-hihnat mahdollistavat niittokoneen toiminnan 90 asteen pystysuorassa kulmassa tai vinosti alaspäin 50 asteen kulmassa. Modulaarisen rakenteen ansiosta lautasmoduulien voitelu on aina taattu. Luotettava vaakasuora voimansiirto Luotettava vaakasuora voimansiirto on vakio-ominaisuus kaikissa Classic-malleissa. Se yhdistää V-hihnojen voimansiirron ja vaakasuoran voimansiirron sisempiin palkkimoduuleihin teräpalkin käyttämistä varten. Classic-järjestelmän suurin hyöty on se, että teräpalkki voi toimia äärimmäisissä kulmissa, jopa ylöstaitetussa asennossa. Lely Splendimo Classic Täydellinen leikkuujälki ja voittamaton tuottavuus kaikenlaisessa sadossa, kompakti ja tukeva rakenne, alhaiset polttoaine- ja huoltokustannukset. Nämä ovat Splendimo Classic niittokoneiden tärkeimmät ominaisuudet. Tehokas vaakasuora voimansiirto V-hihnoilla sekä alhainen tehontarve takaavat parhaan tuotoksen. Classic sarja on Splendimo-valikoiman kattavin tuotesarja. Sen työleveydet vaihtelevat välillä 1,65 m 3,20 m. Nopea ja helppo hallinta Kun traktorin hydraulinen nostolaite on asennettu paikalleen, se voi pysyä kiinteässä asennossa toiminnan aikana. Niittokone nostetaan päisteasentoon korkealle sadon yläpuolelle yhdellä yksinkertaisella hydraulivivun liikkeellä. Tämä säästää aikaa päisteajon käännöksissä ja estää konetta osumasta karhoon. Nurmivaurioilta vältytään, mikä on osittain murskaimen horisontaalisen nosto- ja laskutoiminnan ansiota. Tehokas maanpinnan seuranta jousitetulla kevennyksellä Niittokoneen maanpinnan seurantaominaisuudet ovat erityisen tärkeitä, kun tehdään korkealaatuista säilörehua sotkematta sekaan maa-ainesta. Lisäksi tasaisesti leikattu sänki on erittäin tärkeä kasvuston uudelleenkasvun kannalta. Siksi Splendimo-niittokoneen rakenne on suunniteltu seuraamaan maanpinnan muotoja mahdollisimman tasaisesti. Kelluvat teräpalkit ovat joustavia ja varmistavat tasaisen kevennyksen. Turvallinen, tehokas ja vakaa kuljetus Splendimo Classic -niittokoneet voidaan helposti taittaa kuljetusasentoon traktorin ohjaamosta käsin. Kone nostetaan kätevästi samaa sylinteriä käyttäen, kuin millä se nostetaan päisteasentoon. Kone taittuu 90 astetta ja lukkiutuu tähän asentoon, jolloin turvallinen kuljetusasento on taattu. Classis-niittokoneen kompaktin rakenteen ansiosta kuljetusleveys pysyy kapeana. Lisävarusteena saatavat karhopyörät mahdollistavat tarvittavan karhon leveyden. Kannatinjalakset/nostavat jalakset kasvanutta niittokorkeutta varten

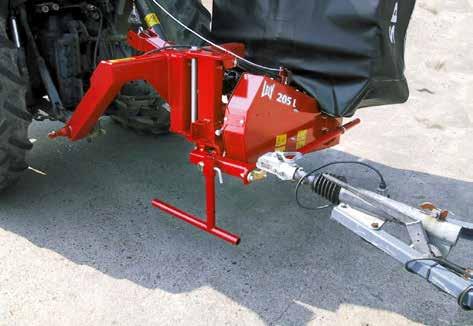

11 Profi-sarja Classic HD -niittokoneet voidaan toimittaa Profi-lisävarustepaketin kanssa. Se on lisäsuojajärjestelmä V-hihnan kotelolle ja lisätuki, jonka avulla niittokone voi tukeutua maata vasten ollessaan kuljetusasennossa. Myös hinauskoukku on mahdollista asentaa. Etuniittokoneeseen on saatavilla sivusiirtosylinteri, jotta etukoneella voi työskennellä kaikissa olosuhteissa esim. rinteissä. Tämä sivusiirtosylinteri mahdollistaa niittokoneen liikuttamisen hydraulisesti 15 cm vasemmalle ja 15 cm oikealle. Sylinteri on sijoitettu ohjaussylinterin ja nostojärjestelmän väliin, ja se tarvitsee toimiakseen kaksitoimisen venttiilin. Erityisesti raskaampaan toimintaan Classic 205 ja 240 HD (Heavy Duty) ( vaativa työ ) -mallit on suunniteltu erityisesti tienvarsien ja kesantojen kasvuston niittämiseen. Suojapressu on valmistettu erittäin vahvasta Twaronkankaasta. Vakiona olevien jalasten lisäksi HDniittomurskaimissa on 8 mm:n paksuiset karkaistut kulutuslevyt. Modulaarisen teräspalkin ansiosta kone on erittäin helppo huoltaa. Kaikissa Splendimo HD -niittokoneissa on kolmiosainen kuusiokulmainen voimansiirtoakseli. Korjauskulut pysyvät alhaisina, koska kaikki vauriot on rajoitettu tietylle alueelle; teräpalkki on korjattavissa helposti ja nopeasti paikan päällä. Vaakasuoran voimansiirron omaavien koneiden lisäksi myös Splendimo 240 F- ja 280 F -etuniittoyksiköt ovat saatavilla HD-versioina. Etuniittoyksikön erityinen vetoon perustuva kevennys parantaa etuniittokoneiden ja -murskainten niittojälkeä epätasaisilla pelloilla. HD-niittokoneissa on 8 mm:n paksuiset karkaistut kulutuslevyt

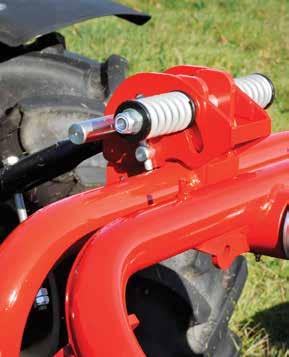

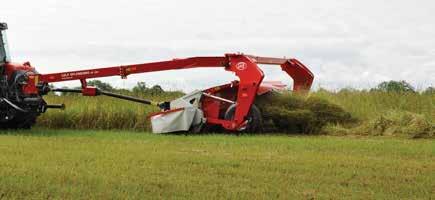

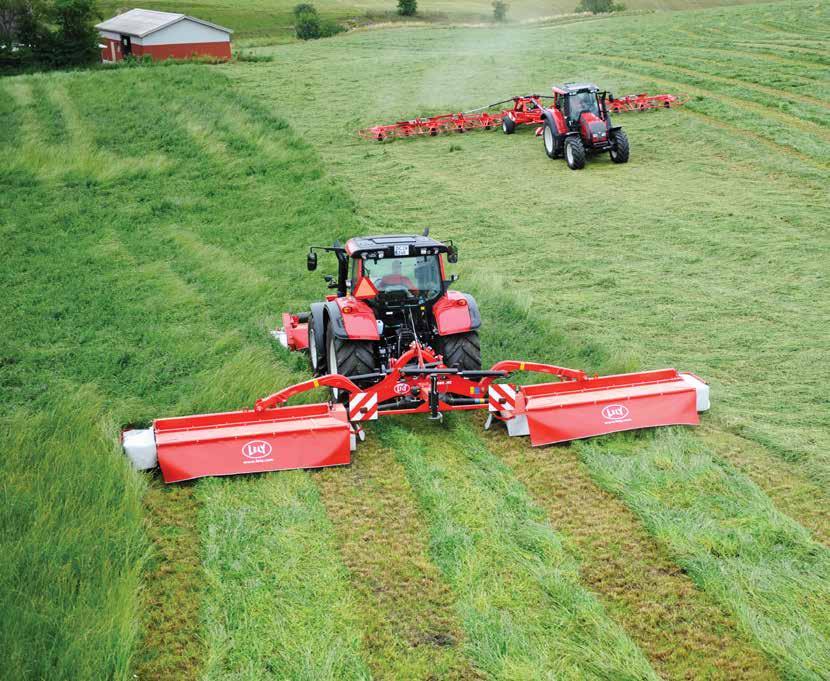

12 Twin Pivot keskijousituksen kehitys Tehokasta niittoa varten tarvitaan luotettava koneen rakenne. Maanpinnan seuranta ja vakaus määrittelevät niittokoneen potentiaalin erityisesti suuremmilla työskentelyleveyksillä. Keskijousituksensa ja Twin Pivot kaksoisjousijärjestelmänsä ansiosta koneella on runsaasti liikkumavaraa, jotta se voi myötäillä sujuvasti pellon muotoja riippumatta traktorin liikkeistä. Lely Splendimo M Uusia Splendimo M -niittokoneita on paranneltu monin tavoin. Nyt ne kunnostautuvat kestävyydessä ja helppokäyttöisyydessä. Niittokoneet ilman murskainosaa mahdollistavat sadon suuren läpivirtauksen, jolloin niiton laatu ja Lely Splendimo -teräpalkin kapasiteetti erottuvat edukseen. Pienen tehontarpeen ja niittokoneen alhaisen painon ansiosta kevyempiäkin traktoreita voidaan käyttää leveiden karhojen niittämiseen. Tästä syystä monet karjankasvattajat suosivat tätä niittokonevalikoimaa, joka on saatavilla leikkuuleveyksillä 2,80 m 3,60 m. Tarvittaessa konetta voidaan käyttää myös yhdessä etuniittoyksikön kanssa. Oikea kevennys maksimaalinen suorituskyky M sarjan niittokoneita on voitava käyttää kaikissa maasto olosuhteissa, ja niillä tulee silti yltää maksimaaliseen suorituskykyyn. Kevennys määräytyy säätämällä paineakun painetta niin, että se soveltuu kaikille olosuhteille, joissa niittokoneen on työskenneltävä. Tällä on merkittävä vaikutus maanpinnan muotojen seurantajärjestelmään ja vakauteen. Tätä järjestelmää on helppo säätää traktorin hydrauliikan avulla. Haluttu paineasetus säilyy samana suljetun hydraulipiirin ansiosta. Vankka rakenne, kokonaisvaltainen luotettavuus Yksi koneen tärkeimmistä ominaisuuksista on sen yksinkertainen, mutta erittäin luotettava rakenne. M niittokoneiden valmistukseen on käytetty parhaita materiaaleja ja vähimmäismäärä osia, minkä ansiosta kone itsessään on hyvin kevyt ja sen kanssa voidaan käyttää myös suhteellisen kevyitä traktoreita. Yhdistele helposti hyödy enemmän traktoristasi Splendimo M mallit on helppo yhdistää etuniittoyksikön Splendimo 280 F tai 320 F kanssa. Pieni investointi ja alhainen tehontarve mahdollistavat erittäin suurten tuoton. Jotta varmistettaisiin hyvä päällekkäisyys etuniittoyksikön kanssa, voidaan takana olevaa niittokonetta siirtää 25 cm kauemmaksi kytkemällä se eri asentoon. Nopeita käännöksiä päisteajossa Niittokone voidaan nostaa tai laskea nopeasti ja helposti päisteellä käyttämällä hydraulista sylinteriä. Reilu maavara riittää hyvin karhojen yli liikkumiseen. Top Drive Splendimo-niittomurskaimissa on Top Drive -mekanismi. Tämä erityinen käyttömekanismi sijaitsee ensimmäisen lautasen yläpuolella ja käyttää teräpalkkia huoltovapaan laajakulmanivelen kautta

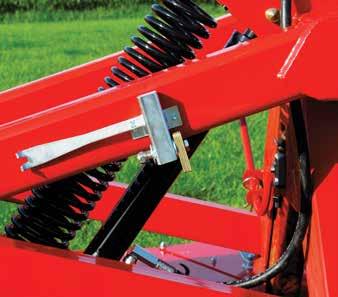

13 Nerokas toiminta Kuljettaja voi käyttää yksitoimisen sylinterin eri toimintoja ohjausjohdon avulla traktorin ohjaamosta käsin. Sylinterin yläpuolella sijaitseva hienostunut suojus lukitsee niittomurskaimen kuljetusasentoon, toimii vasteena päisteasennolle ja lisäksi lukitsee jousituksen irrotuksen yhteydessä. LELY SPLENDIMO Innovatiivinen katkeamaton suoja kaikkia esteitä vastaan. Taitettava päätysuojus Splendimo 360 M -mallissa on vakiovarusteena taitettava päätysuojus. Tämä pienentää kuljetuskorkeutta 3,80 m. Vakiomalli yhdellä oikeanpuoleisella karhopyörällä. Innovatiivinen katkeamaton suoja KAIKKIA esteitä vastaan M niittokoneiden uusi turvalaukaisu on ainutlaatuinen ominaisuus, jonka ansiosta niittokone voi kääntyä pois osuessaan vieraaseen esineeseen. Laite reagoi myös ylikuormittumisiin äärimmäisissä olosuhteissa ja kovaan käyttöön päisteellä. Niittokone palaa aina välittömästi takaisin työskentelyasentoonsa oman painonsa avulla. Tämä kasvattaa kapasiteettia ja parantaa laitteen kestävyyttä sekä kuljettajan mukavuutta. Kevyempi ainutlaatuisen suunnikastoiminnan ansiosta Niittokoneen alarunko on kiinnitetty vetolaitteeseen vasemman puoleisessa traktorikytkennässä sijaitsevan kääntöpisteen kautta ja suunnikasrakenne oikeanpuoleisen kytkennän taakse. Kun niittokone kohtaa esteen, sen runkoosa traktorin takana liikkuu ylös ja taaksepäin suunnikasrakenteen vaikutuksesta. Tämä nostaa tukivarren kääntöpistettä ja kasvattaa painetta hydraulisylinterissä, mikä tekee niittoyksiköstä paljon kevyemmän. Paras mahdollinen turvallisuus, pisin mahdollinen elinkaari Kun niittokone kohtaa vieraan esineen, alarunko liikkuu taakse ja ylöspäin. Tämä mahdollistaa sen, että esteet pääsevät virtaamaan koneen läpi tai äärimmäisissä tapauksissa johtaa siihen, että kuljettaja pysäyttää koneen. Mukava maantieajossa M-mallit taittuvat 110 asteen kuljetusasentoon. Tämä pienentää kuljetuksen aikaista korkeutta. Koneen painopiste kuljetusasennossa on siten myös erinomainen. Kompakti kuljetusasento parantaa kuljettajan mukavuutta maantieajossa. Valittavissa oleva karhon leveys Vakiovarusteiset M niittokoneet on varustettu yhdellä karhopyörällä koneen oikealla puolella. Lisävarusteena koneeseen voidaan hankkia pyörä myös koneen vasemmalle puolelle sekä ylimärääinen karhopyöräsarja molemmille puolille. Tämän ansiosta M niittokoneet soveltuvat hyvin sekä leveiden että kapeiden karhojen tekemiseen. Twin Pivot huoletonta niittämistä Vetovarrella, joka tukee niittokonetta, on myös suuri vaikutus koneen suorituskykyyn. Vetovarren kääntöpisteen tulee olla lähellä niittokonetta, jotta traktori ei omalla liikkeellään vaikuta liikaa niittokoneeseen tai rajoita niittokoneen liikettä epätasaisella maalla. Splendimoniittokoneet käyttävät Twin Pivot Point (kaksoisnivelpiste) -järjestelmää ja nivelpistettä, jolla varsi on liitetty kolmitoimiseen vetolaitteeseen. Vetolaite on sijoitettu oikeanpuoleisen takapyörän taakse keskelle. Riittävä tila ja täydellinen maanpinnan seuranta on taattu! 24 25

14 LELY SPLENDIMO Twin Pivot varmistaa täydellisen maanpinnan seuraamisen Jopa kaikkein epätasaisimmissa maasto olosuhteissa traktorin ja niittomurskaimen on pystyttävä liikkumaan toisistaan riippumattomina, jotta voidaan taata niittomurskaimen täydellinen teho ja korkea kapasiteetti. Tästä syystä Splendimo niittomurskaimet on varustettu ainutlaatuisella Twin Pivot järjestelmällä, jossa nivelpiste, joka liittää vetovarren vetolaitteeseen, sijaitsee oikean takapyörän takana. Tämä mahdollistaa täyden liikkumavapauden ja takaa täydellisen maanpinnan muotojen seuraamisen. Ei koskaan liian painava tai liian kevyt Erilaisissa maasto-olosuhteissa painava niittoyksikkö saattaa vahingoittaa leikkuupintaa, ja kevyt niittoyksikkö saattaa osoittaa merkkejä nousemisesta korkeissa vauhdeissa. Tämän estämiseksi paineakkukevennys nostaa niittoyksiköä jatkuvasti runkopalkin avulla kohtaan, jossa kevennys on ihanteellinen. MC niittokomurskaimissa tätä painetta voidaan säätää portaattomasti traktorin hydrauliikasta. Impeller murskaimet nopea kuivuminen rehuarvot säilyttäen Jotta saavutettaisiin paras kuivumistulos ja säilytettäisiin tuotteen rakenne ja rehun arvo, Impeller murskaimissa on suuri määrä murskainsormia. Leveät Lely Splendimo MC murskainkelat mahdollistavat sadon optimaalisen läpivirtauksen, mikä pienentää huomattavasti tehontarvetta. Nopea päisteellä Kattava valikoima kehittyneitä, murskaimella varustettuja Splendimo MC -niittomurskaimia takaa erittäin tehokkaan sadon läpäisyn. Tulet hämmästymään näiden niittomurskainten valtavasta tehokkuudesta ja alhaisesta tehontarpeesta jopa kaikkein rankimmissa olosuhteissa. Splendimo MC -valikoimaan kuuluu niittomurskaimia, jotka vaihtelevat välillä 2,40 m 9,00 m. Nämä koneet sopivat hyvin urakointiin tai suurille maitotiloille. Niittomurskain voidaan nostaa tai laskea nopeasti ja helposti päisteellä hydraulisylinterillä. Näin saavutettu reilu maavara riittää hyvin karhojen yli Top Drive suoraan karhojen poikki Splendimo-niittomurskaimissa on Top Drive -mekanismi. Tämä erityinen käyttömekanismi sijaitsee ensimmäisen lautasen yläpuolella ja käyttää teräpalkkia huoltovapaan laajakulmanivelen kautta. Sisempää jalasta ei tarvita. liikkumiseen. Alhainen tehontarve suhteessa painoon MC niittomurskaimen uusi rakenne on keventänyt murskaimen luontaista painoa merkittävästi. Tarvittavan nostovoiman ja alhaisen käyttövoiman välinen suhde on täydellinen! Tämän takia 280 MC sopii erittäin hyvin traktoreille, joiden teho alkaa 70 hevosvoimasta. Tämän ansiosta karjankasvattajat, jotka työskentelevät suhteellisen pienillä traktoreilla saavat käyttöönsä suuren niittokapasiteetin

15 Leveä on parempi Uudenmallisen karhonlevittäjän ansiosta sato voidaan levittää 100 prosenttisesti. Kuljettaja voi helposti säätää koneen levitystä kapeasta leveään. Polttoainesäästöt MC niittomurskaimet säästävät polttoainetta jopa litran hehtaaria kohden. Tämä on teräpalkin modulaarisen rakenteen, leveän Impeller murskaimen sekä niittomurskaimen avaran suunnittelun ansiota. Kasvuston tehokas läpivirtaus käyttää erittäin vähän tehoa. Tämä säästää selvää rahaa. Kompakti kuljetuksessa Kehittyneemmät mallit taittuvat hydraulisesti 110 asteen kuljetusasentoon. Tämä rajoittaa kuljetuskorkeutta. Koneen painopiste kuljetusasennossa on siten erinomainen. Vakiovarusteisessa Splendimo 320 MC -mallissa on taitettavat sivusuojukset, joiden avulla kuljetuskorkeutta voidaan pienentää entisestään. Tämä kompakti kuljetusasento parantaa kuljettajan mukavuutta maantieajossa. Innovatiivinen katkeamaton suoja KAIKKIA esteitä vastaan Kun koneen reitille sattunut este saa sen poikkeamaan suunnastaan, laukaisumekanismin suunnikasrakenne aiheuttaa traktorin takana sijaitsevan runko-osan kääntymisen taakseja ylöspäin. Tämä nostaa keskustukivarren kääntöpistettä. Samanaikaisesti paine paineakussa kasvaa, mikä tekee niittoyksiköstä paljon kevyemmän. Näin vieraat esineet voidaan poistaa suuremmalta alueelta. Äärimmäisissä tapauksissa kuljettaja voi pysäyttää niittokoneen toiminnan. Luontaisen painonsa ansiosta kone palautuu työskentelyasentoon välittömästi. Laukaisumekanismi lisää kapasiteettia sekä parantaa niittokoneen kestävyyttä ja ajomukavuutta. Lely Splendimo 900 M/MC Oikea aikaisuus on yksi suurimmista rehun laatuun vaikuttavista tekijöistä. Siksi viljelijät ja urakoitsijat luottavat Splendimo malleihin 900 M ja 900 MC. Nämä luotettavat, tehokkaat ja vankkarakenteiset niittokoneet hyötyvät painostaan ja hyvin vähäisestä tehontarpeestaan. Nämä koneet on rakennettu erittäin tehokasta työskentelyä varten

16 Helpompaa niittoa rinteissä Alhaisen painonsa ansiosta tämä yhdistelmä seurauksena nostovoiman tarve vastaa täydellisesti alhaista hevosvoimien tarvetta, minkä ansiosta Pitkä käyttöikä erinomaisen suojauksen ansiosta Maanpinnan muotoja seuraten Niittokoneen kevennys vaikuttaa suuresti sen ei ajaudu rinneajossa sivuluisuun yhtä helposti koneen kanssa voidaan käyttää suhteellisen kevyttä Mikäli niittokone kohtaa pienen esteen, se asemoi kykyyn seurata maanpinnan muotoja. Tämän takia kuin painavammat koneet. Splendimo 320 F ja traktoria. Nämä kaksi mallia edustavat maailman itsensä nopeasti uudelleen ja normaali niitto voi jatkua kevennyksen nopea säätäminen saattaa olla erittäin FC-mallien runsas päällekkäisyys (2 x 35 cm) takaa tehokkaimpia niittokonejärjestelmiä. välittömästi. Tämä on yksi koneen ainutlaatuisen hyödyllinen työkalu, kun koneella työskennellään poikkeuksellisen siistin niittojäljen. Työskenneltäessä jyrkissä rinteissä niittokone voidaan varustaa hydraulisella sivusiirrolla. Tämän ansiosta konetta Erikoisen muotoiset pellot eivät aiheuta ongelmaa kevennyksen tärkeimmistä eduista. Koko niittokoneen suunnikasrakenteinen kevennys on liitetty löyhästi traktorin hydraulipiiriin. Rakenteen ansiosta koneen vaihtelevissa pelto tai toimintaolosuhteissa. M ja MCtakaniittokoneissa on myös perinteiseen tapaan suljettu hydraulinen kevennyksen säätö, jota voidaan ohjata voidaan siirtää 10 cm oikealle tai vasemmalle. Yksikään pelto ei ole täsmälleen suorakaiteen runko voi liikkua nopeasti sekä taakse että ylöspäin. traktorin ohjaamosta käsin. Tasaisissa olosuhteissa Kevyen koneen monet edut muotoinen, joten usein niittokoneet on hyvä pystyä nostamaan tai laskemaan erikseen (vasen tai oikea). Niittokoneen liikkuessa taaksepäin paine kerääntyy nostosylintereihin, jolloin koneesta tulee kevyempi ja se työskenneltäessä voidaan koneen hydraulinen järjestelmä sulkea, kun paine on säädetty kerran Vähäisempi nostovoiman tarve, pienempi kevennys Kun niittokoneen palloventtiili suljetaan, voidaan pystyy helposti ylittämään esteet. oikein. Sulkeminen tapahtuu palloventtiilin avulla. Näin ja pienentynyt polttoaineenkulutus. Innovatiivisten molempia koneita käyttää samanaikaisesti. Koneita traktoriin jää vapaa hydraulinen toiminto. laitteidensa, kuten uuden estesuojan, hydraulisen voidaan ohjata myös erikseen kahden kaksitoimisen kevennyksen ja kaarevien tukivarsien ansiosta järjestelmän avulla. Valinta tehdään sähköisellä näiden niittokoneiden paino on poikkeuksellisen ohjaimella traktorin ohjaamosta käsin. alhainen suhteessa työleveyteensä. Tämän Ylimääräinen päällekkäisyys Lisävarusteena saatavan sivusiirtotoiminnon ansiosta konetta voidaan siirtää 10 cm oikealle tai vasemmalle. Niittoyksiköiden nostaminen yksi kerrallaan on vaivatonta. Ainutlaatuisen laukaisumekanisminsa ansiosta kone voi tehdä laajoja liikkeitä

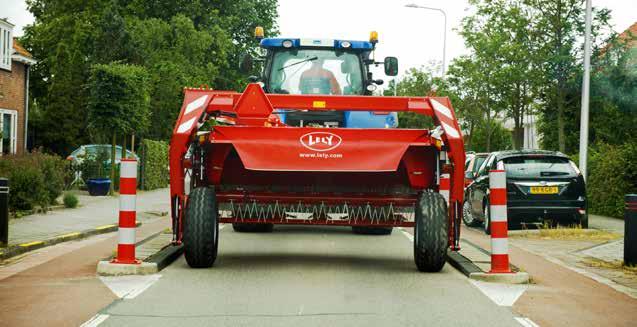

17 Helppo kytkeä ja irrottaa Niittokoneessa on kolme seisontajalkaa, jotka takaavat vakaan pysäköintiasennon. Koneen takana sijaitseva seisontajalka on varustettu kääntökammella, jonka avulla varmistetaan, että koko yksikkö on oikeassa asennossa kytkentää varten. Konetta voidaan säilyttää joko taitettuna tai työskentelyasennossaan. Matalampi kuljetuskorkeus käännettävillä suojuksilla Kätevä ominaisuus esimerkiksi silloin, kun tien yläpuolella riippuu puun oksia. Splendimo 900 M/MC -niittokoneet ovat kuljetusasennossaan 95 asteen kulmassa. Tämä tarkoittaa sitä, että yhdistelmäkoneen leveys sen alaosassa on lähes 2,85 m, kun taas yläosan leveys on vain 2,20 m. Kun päätysuojat on taitettu alas, on koko koneen kuljetuskorkeus alle 4 m. Lely Splendimo FA/FS/F/FC Nykyään maataloustraktorit toimitetaan usein etunostolaitteiden kanssa ja koneen mukana tulee monia lisävarusteita käyttömukavuuden parantamiseksi. Yksi parhaista tavoista hyödyntää tämä on se, että traktoriin asennetaan niittoyksikkö sekä eteen että taakse. Koska niittäminen etuniittoyksiköillä on helppoa ja niittämällä yhdistelmällä voidaan kasvattaa niittotehoa, on etuniittokoneiden suosio kasvanut viime vuosina. Erittäin kattava Splendimo-etuniittoyksiköiden valikoima murskaimen kanssa tai ilman täyttää täydellisesti vuoristo-olosuhteiden, nurmisäilörehun tekemisen ja suurten tilojen asettamat vaatimukset ja vastaa urakoitsijoiden toiveita ja tarpeita

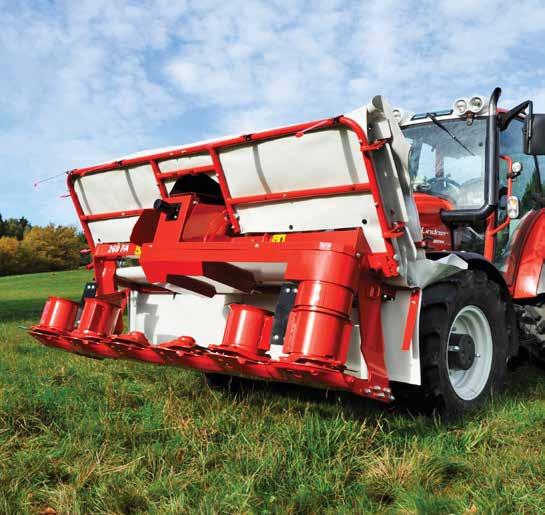

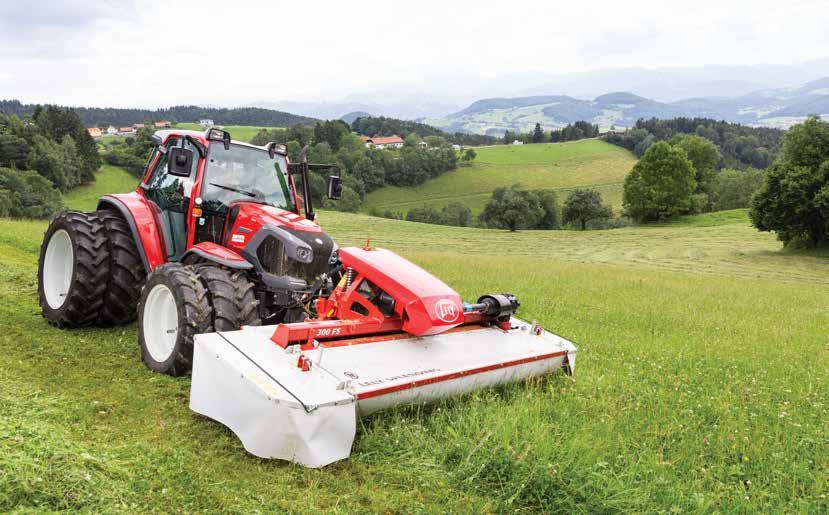

18 Lely Splendimo 220/260 FA pienet etuniittokoneet vuoristo olosuhteisiin Pienen koon, keveyden, matalan painopisteen ja pienen tehontarpeen ansiosta Splendimo 220 ja 260 FA soveltuvat ihanteellisesti työskentelyyn jyrkillä rinteillä. Lähes kaikkiin traktoreihin asennettava niittokone Nämä etuniittokoneet täyttävät kiinnitysluokkien I ja II vaatimukset. Toinen malli painaa 430 kg ja toinen 465 kg. Vaihtamalla vaihdelaatikon asennuspaikan alhaalta ylös tai päinvastoin voit kytkeä niittokoneet lähes mihin tahansa traktoriin. Niittokoneisiin on saatavilla vaihteisto, joista toisen tuottama kierrosnopeus on 540 r/min ja toisen r/min. Hyvä näkökenttä kapeilla teillä Taitettavien sivusuojusten ansiosta kuljetusleveys on vain 2,20 m. Sivusuojukset taittuvat 90 asteen asemesta kokonaiset 180 astetta, minkä ansiosta kuljettajan näkökenttä tielle on hyvä. Hydraulinen sivusiirtosylinteri sijaitsee oikealla puolella. Se laajentaa näkökenttää traktoreissa, joissa hytti on vasemmalla puolella. Lisävarusteena saatavat peilit laajentavat näkökenttää vielä entisestään. Onnettomuuksia tapahtuu Lisävarusteena saatava iskunvaimentaja ehkäisee vauriot, jos niittokone osuu esteeseen. Aina puhdas rehu Heilurityyppinen vetolaite varmistaa riittävän suuren liikkumavaran sekä vaakaettä pystysuunnassa. Niittokone myötäilee joustavasti maanpinnan muotoja vahingoittamatta nurmea. Kevennystä voidaan lisätä kahdella lisäjousella, jotka voidaan asentaa niittoyksikön ja etunostolaitteen väliin. Optimaalinen niittojälki Karhojen teko onnistuu nopeasti modulaarisen Splendimo teräpalkin ja kuuden keskustaa kohti pyörivän niittolautasen ansiosta. Kiertoliike yhdessä kahden 120 mm:n niittoterän kanssa takaa optimaalisen niittojäljen myös erittäin vaativissa olosuhteissa. Ainutlaatuinen huoltoasento Lely Splendimo 220 ja 260 FA malleissa koko etupaneeli voidaan nostaa ylös. Se helpottaa niittokoneen varastointia ja teräpalkkiin käsiksi pääsemistä. Koneen huolto, korjaus ja puhdistustehtävät on sen ansiosta paljon helpompi tehdä. Älä aja korjattavan sadon yli Kahdessa ulommassa niittolautasessa olevien rumpujen ansiosta Lely Splendimo 220 ja 260 FA tuottavat erittäin kapeita karhoja ja estävät satoa joutumasta traktorin pyörien alle. Lisävarusteena saatava hydraulinen sivusiirtotoiminto lisää niittokoneen liikerataa 20 cm vasemmalle ja oikealle. Erityisesti rinteissä sivusiirto estää traktorin pyöriä kulkemasta karhon päältä

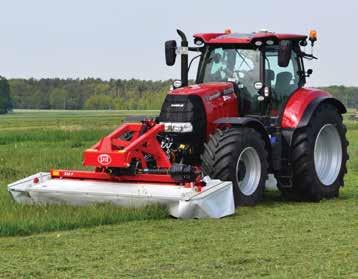

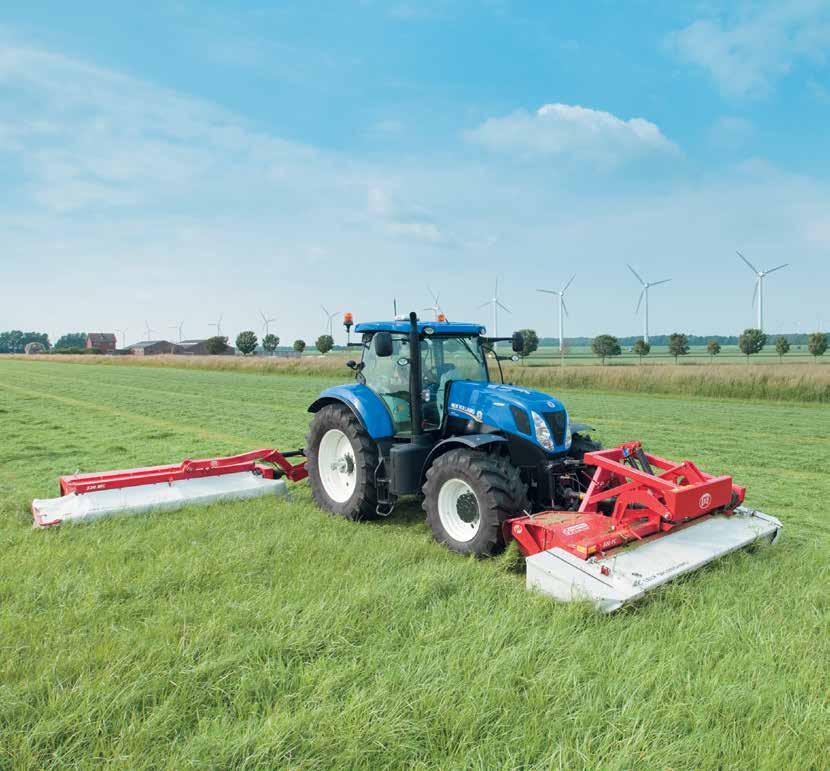

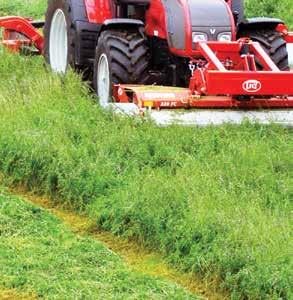

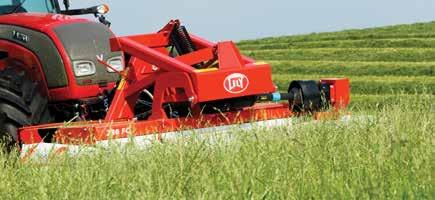

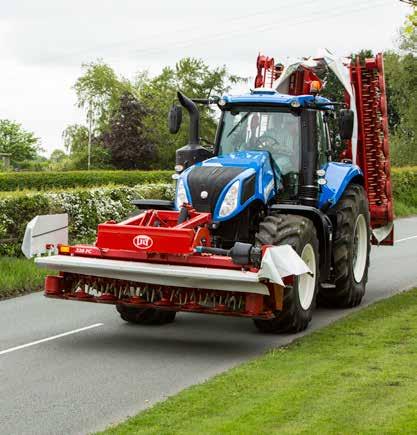

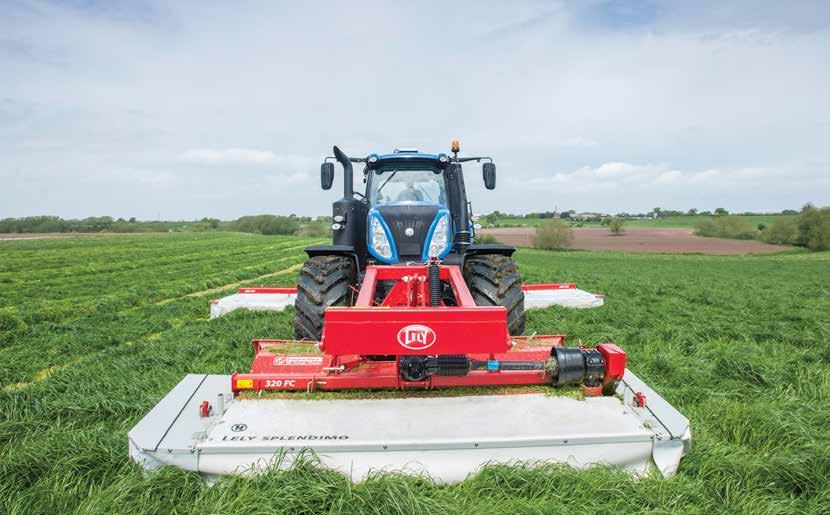

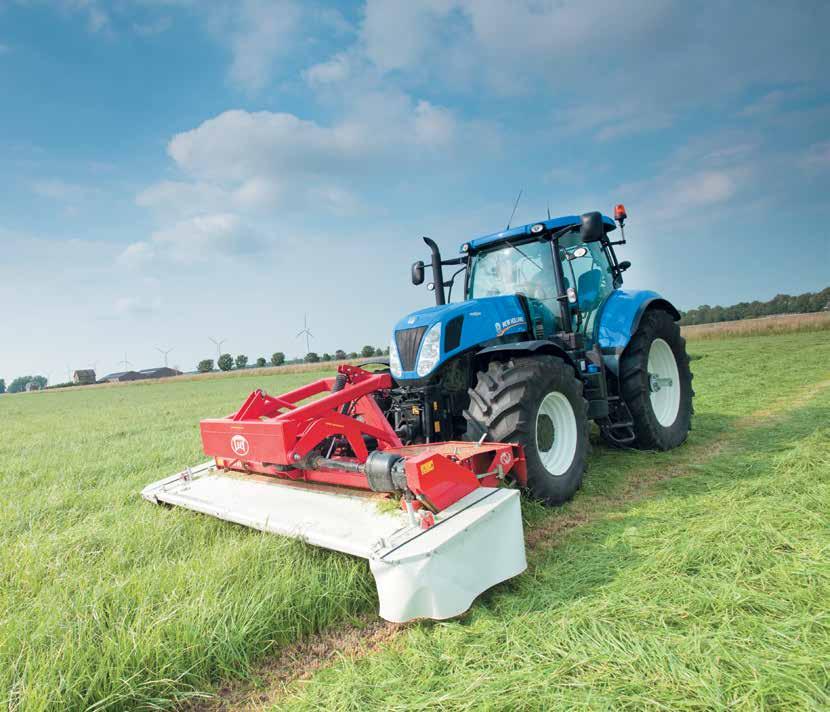

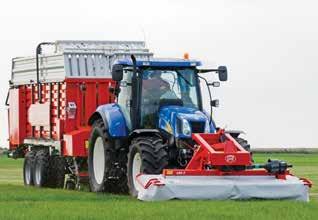

19 Lely Splendimo F/FC Kaikki irti traktoristasi Splendimo etuniittoyksiköitä on saatavilla useita eri versioita ja eri työskentelyleveyksillä: 2,40 m, 2,80 m ja 3,20 m. Tärkein ero versioiden välillä on se, että FC mallit on rakennettu Impeller murskaimen kanssa. Jokaisessa Splendimo etuniittoyksikössä on vakio ominaisuudet, kuten vetoon perustuva jousikevennys, sylinteri päisteajoon ja ainutlaatuinen Lely teräpalkki. Splendimo FC etuniittomurskaimet on varustettu Impellermurskaimilla. Monille etuniittoyksiköille sadon läpäisy on ongelma, koska etukiinnitys traktoriin rajoittaa käytettävissä olevaa tilaa. Leveät murskainroottorit saavat kunnon otteen kasvustosta, mikä tekee niittomurskainmalleista erittäin tehokkaita. Nerokkaan rakenteensa ansiosta etuniittomurskainmallit ovat erittäin kompaktin kokoisia. Lely Splendimo 300 FS suuri työleveys ja kapeat karhot Lely Splendimo 300 FS mallin työleveys on 3 m ja se tuottaa metrin levyisiä karhoja. Koneessa on modulaarirakenteinen Splendimo teräpalkki seitsemällä lautasella. Kaikki lautaset pyörivät kohti keskustaa. Tämän ansiosta niittokone pystyy tuottamaan kapeita karhoja. Koneen kahdessa uloimmassa lautasessa, ohjaimissa ja karhotinlautasissa on korotusosat, minkä ansiosta kapeiden karhojen tekemiseen ei tarvita ohjattavia karhonmuodostajia. Ihanteellinen nurmisäilörehun tekoon ja rinneajoon Niittokone soveltuu ihanteellisesti nurmisäilörehun tekoon, koska sen tehontarve on pieni ja se tuottaa kapeita karhoja. Kompaktin kokonsa ja alhaisen painopisteensä ansiosta kone on erittäin hyödyllinen työskenneltäessä rinteissä. Hinattavan koneen jousitus takaa erinomaisen maanpinnan seurannan Traktorin työntöliikkeestä johtuen etuniittoyksiköiden kuormitus on suhteellisen suuri. Lely on suunnitellut hinattavan koneen jousitusjärjestelmän kompensoimaan työntöliikkeen vaikutuksen ja varmistamaan samalla riittävän laajan liikkumavaran. Tarjolla useita erilaisia voimansiirtoja Etuniittoneissa on vakiovarusteena r/min myötäpäivään pyörivä voimansiirto. Erilaiset kierrosmäärien ja pyörimissuuntien yhdistelmät ovat mahdollisia vapaasti tehtaalla. Uusi heilurityyppinen vetolaite täydellistä kevennystä varten Vastikään suunnitellun heilurityyppisen vetolaitteen ansiosta niittokoneella on runsaasti tilaa liikkua vaakatasossa ja seurata maanpinnan muotoja. Koneen etuosan kiinnitysjärjestelmä ja kaksi suurta jousta mahdollistavat pystysuuntaiset liikkeet. Liikettä voidaan muuttaa jousia säätämällä. Kiinnitysjärjestelmän pystysuuntaisen liikkeen ja niittokoneen heilurityyppisen liikkeen välinen vuorovaikutus takaa täydellisen kevennyksen ilman nurmivaurioita

20 Tavallisesta leveään karhoon hetkessä! Murskainroottoreiden, karhonohjaimien ja murskainlevyjen ainutlaatuisen suunnittelun ansiosta molemmilla malleilla työskenneltäessä voidaan tehdä nopea vaihdos kasvuston levittämisestä karhojen muodostamiseen. Tämä on ihanteellinen työkalu, mikäli halutaan vaihtaa säilörehun tekoon tai tultaessa märälle pellolle, jossa karho on parempi vaihtoehto kuin levitys laajalle alueelle. Lely Splendimo F Optimaalinen liikumavara Lely Splendimo 320 FC Helppoa toimintaa päisteajossa Splendimo etuniittokone ilman murskainta on Kaikki Splendimo etuniittoyksiköt on jousitettu Splendimo 320 FC mallissa on leveämpi ja Päisteajon helpottamiseksi koneisiin on asennettu erittäin yksinkertainen konsepti, joka on saatavilla ainutlaatuisella suunnikasjousituksella erityisessä korkeampi vetolaite, mikä tekee tästä leveästä yksitoiminen nostosylinteri samansuuntaisesti työleveyksillä 2,40 m, 2,80 m ja 3,20 m. Splendimo F vetolaitteessa. Tämä ohjattava jousitus takaa niittomurskaimesta entistä vakaamman. Kevennystä jousen kanssa. Käyttämällä tätä sylinteriä sarjan koneiden käyttömahdollisuudet ovat erinomaisen maanpinnan seurannan ja antaa voidaan säätää viidessä asennossa tappi reikä etunostojärjestelmä pysyy aiemmalla korkeudellaan, poikkeuksellisen monipuoliset. 280 F mallia käytetään niittoyksikölle huomattavan paljon liikkumavaraa menetelmällä ilman että nostokorkeutta tarvitsee ja voit samalla kasvattaa maavaraa nopeasti, usein valmistettaessa säilörehua vihreästä kasvustosta. kaikkiin suuntiin. vaihtaa. Päisteasennon sylinteri nostaa niittoyksikön minkä ansiosta koneella on helppo ajaa jo tehtyjen Karhonohjaimet Ei huolta esteistä! aina runkoon asti niin, että koneelle jää runsas maavara. Splendimo 320 FC mallin murskainroottori karhojen yli. Kun se on kytketty edessä olevaan hydrauliseen nostojärjestelmään, niittoyksikkö Kun koneen molemmin puolin asennetaan kaksi tai Koska etuniittoyksiköillä ei ole esteiden on säädettävissä kolmeen eri asentoon. nostetaan ensin ja sen jälkeen traktorin kolme karhotinpeltiä (saatavana lisävarusteena), se tuottaa ihanteellisia karhoja noukinvaunun varalle samankaltaista suojajärjestelmää kuin takaniittoyksiköillä, on erittäin tärkeää että ne Kevennyksen säätö etunostolaite. kerättäväksi. 240 F malli on varustettu erittäin pystyvät liikkumaan taaksepäin. Suunnikasjousituksessa käytetään jousia, vahvalla suojuksella ja tukevilla jalaksilla, minkä jotka keventävät painetta maata vasten. Jousi takia konetta käytetään HD versiona tienvarsien vetää niittokonetta jatkuvasti ja säätämällä niittämiseen. 320 F mallissa ei ole karhonohjaimia. nostokorkeutta tai yksinkertaisella tappi reikä Tämä kone jakaa sadon laajalle alueelle, minkä takia asetuksella (320 FC) voidaan jousen jännitettä joko se on erinomainen valinta niittämiseen ja silloin, kun kasvattaa tai pienentää. Tämä muuttaa niittokoneen kasvusto on levitettävä laajalle. kevennystä

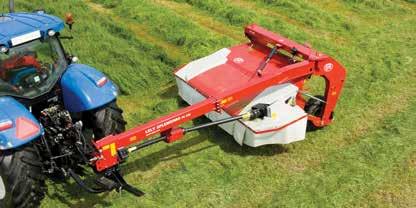

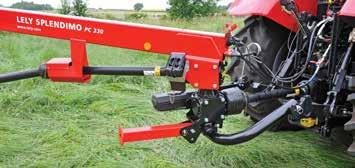

21 Vakiona kääntyvä kulmavaihde Vetovarret, jotka johtavat kohti vakiona olevaa pyörivää kulmavaihdetta, ovat uusissa PC niittomurskainmalleissa pidemmät. Näin ollen niittomurskain on helpompi kytkeä traktoriin, niitto on sujuvampaa ja koneessa voidaan käyttää pidempää nivelakselia. Pidempi nivelakseli helpottaa koneen kytkemistä erilaisiin traktoreihin. Voimanottoakseli pysyy aina vakiokorkeudella. Vieressä olevan vaihteiston vakionopeudeksi on asetettu rpm. Nopeuden voi vaihtaa arvoon 540 rpm 180 astetta kiertämällä Teräpalkin kevennys on helpposäätöinen Koneen rungossa on kaksi kaksitoimista hydraulisylinteriä, jotka ohjaavat kevennystä ja keventävät niittoyksikköä. Niittomurskaimen molemmilla puolilla olevat hydraulisylinterit muodostavat yhdessä yksitoimisen sylinterin kanssa suljetun hydraulipiirin. Säätämällä painetta hydraulijärjestelmässä kuljettaja ohjaa niittoyksikön kevennystä traktorin ohjaamosta käsin. Näin kuljettaja voi helposti ja nopeasti mukauttaa koneen toimintaa muuttuvien pelto olosuhteiden mukaan. Aina oikea kevennys Portaattomasti säädettävä hydropneumaattinen järjestelmä tukee koko rakenteen painoa ja takaa oikean kevennyksen kaikissa olosuhteissa. Lely Splendimo PC Epätasaiset, mäkiset ja kiviset pellot sekä runsas kasvusto ovat näiden hinattavien työhevosten toiminta-alueita. Arvaamattomat ja usein märät kelit rajoittavat heinäntekoa. Luotettavuus, suorituskyky ja käytännöllinen tehokkuus ovat juuri niitä tärkeitä osa alueita, jotka huomioon ottaen niittomurskaimet on testattu. Maan muotoja myötäillen traktorin, renkaiden ja oikeanlaisen geometrian välinen vuorovaikutus Hinattavien niittomurskainten suurin etu on se, että traktorin renkaat kulkevat niittoyksikön edessä ja murskaimen omat renkaat sen takana. Näin renkaat säätävät tukirungon korkeuden pellon pinnan mukaan. Koneen paino jakautuu tasaisesti teräpalkin edessä olevien traktorin renkaiden ja palkin takana olevien niittokoneen renkaiden välille. Pidennä terien käyttöikää suojilla Uudet teränsuojat pidentävät sekä terien että kivisuojien käyttöikää. Ne estävät sadon kertymisen teräpalkki eteen. Suojat estävät myös vioittuneiden terien aiheuttamat vahingot varmistamalla, etteivät terät osu teräpalkkiin tai kivisuojiin

22 Entistä suuremmat niittolautaset Entistä suuremmat niittolautaset mahdollistavat terien 360 asteen kiertokulman. Alhaiset huoltokustannukset Q3-teräpalkissa käytetään synteettistä öljyä, mikä pidentää öljynvaihtoväliä ja tehostaa voitelua pitkäjaksoisen työskentelyn aikana. Teräpalkit käden ulottuvilla Uuteen teräpalkkiin on helppo päästä käsiksi nostamalla kahta kuomua. Suojapressuissa olevat magneetit pitävät pressun kiinni kuomun päällä. Alhainen tehontarve Niittomurskaimen tehontarve ei määräydy pelkästään niittolautasten ja murskainkelan käytön mukaan. Usein kasvuston kuljetus niittomurskaimen sisällä aliarvioidaan. Mitä tehokkaampaa ja sujuvampaa rehun läpäisy on, sitä alhaisempi tehontarve koneella on. Materiaalivirran virtaviivainen ohjaus Murskaimen kuomut ovat avaria ja ne hyötyvät myös pyörien yläpuolella olevasta tilasta. Näin karhonohjauspellit ovat täydellisesti linjassa murskainkelan kanssa, mikä takaa materiaalivirran virtaviivaisen liikeradan. Sekä kapeat karhot että kasvuston levittäminen laajalle ovat siis mahdollisia. Nopeus päisteellä Tukirungon, renkaiden ja niittomurskaimen kevennysmekanismin rakenne on yläasennossa sellainen, että valtaosa painosta on aivan renkaiden etupuolella. Tämä takaa täydellisen tasapainon ja tekee niittokoneesta poikkeuksellisen vakaan jyrkissä käännöksissä päisteellä. Uusi ainutlaatuinen teräpalkki Olemme ottaneet huomioon raskaat olosuhteet joissa niittoyksikön on yleensä toimittava Quick Switch -törmäyssuoja Quick Switch -murtorengas suojaa teräpalkin voimansiirtojärjestelmää esteiden varalta. Mahdollisimman avara rehun läpäisy Korkeimman mahdollisen suorituskyvyn varmistaa sen, että paino siirtyy renkaille. Painopiste pysyy alhaalla, mikä takaa laitteen vakauden myös jyrkimmissä käännöksissä. sekä kasvaneen työleveyden ja kehittäneet uudenlaisen teräpalkin. Yhdistimme vankemman rakenteen, käyttäjäystävällisyyden sekä alhaiset korjauskustannukset ja nopeat korjausajat alhaiseen tehontarpeeseen, josta Lely Splendimo lautasniittomurskaimet on tähänkin asti tunnettu. Uusittu, edelleenkin moduulirakenteinen teräpalkki, Niittolautasten alla oleva nastoilla varustettu rengas rikkoutuu, mikäli kone osuu esteeseen laskettua raja arvoa suuremmalla voimalla. Vaurio rajoittuu siis vain murtorenkaaseen. Murtorengas voidaan vaihtaa muutamassa minuutissa. Menetelmä on poikkeuksellisen vaivaton ja kustannustehokas. varmistamiseksi niittomurskain on työjäljen, karhon muodon ja tehontarpeen kannalta mahdollisimman avara. Tämä on saatu sijoittamalla renkaat rungon sisäpuolelle, jotta runkorakenteesta on saatu niin leveä kuin mahdollista. Näin erittäin leveälle murskainkelalle on saatu luotua tila, jonka avulla kasvuston virtaus teräpalkista eteenpäin saadaan Vakaa ja kompakti Niittomurskain on paremmin tasapainossa sen ollessa yläasennossa ja kääntöpisteen ollessa kaukana takana. Siksi koneessa on paljon lyhyempi vetoaisa kuin muissa vertailukelpoisissa hinattavissa niittomurskaimissa. kykenee välittämään 30 prosenttia enemmän voimaa maksimoitua. kuin edeltäjänsä. Teräpalkin kulmavaihteessa on voimansiirtoon kytketty innovatiivinen Quick Switch törmäyssuoja. Myös lautaset ovat entistä suuremmat. Entistäkin tasapainoisempi ja vakaampi käyttää Siisti käyttää Eräs yleinen ongelma hinattavissa niittomurskaimissa on epävakaus jyrkissä käännöksissä vetoaisa Niittoyksikön ympärille lautasen alle kiertyvä heinä ulospäin käännettynä. Uusien PC niittomurskainten voi pahimmassa tapauksessa vahingoittaa laakeria. runkorakenne on älykkäästi suunniteltu siten, Tämän estämiseksi kaikissa Lely Splendimo QIII että niittomurskainyksikkö voi nousta niin lähelle niittolautasissa on vakiona kiertymisenestolevy. renkaita kuin mahdollista. Rungon suunnittelu 42 43

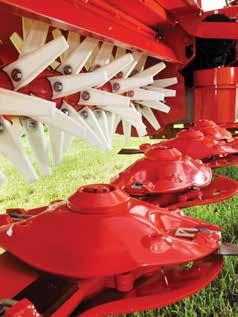

23 Murskainsormien tukeva asettelu Teräksisten sormien nerokas kiinnitys takaa pidemmän käyttöiän sekä parantaa turvallisuutta. Sen sijaan, että sormet roikkuisivat pultista, rakenteeseen kuuluu kaksi kromiteräsholkkia. Rakenne jättää runsaasti tilaa murskainkelan vankkoihin, hitsattuihin kiinnikkeisiin. Erinomaisen kulutuskestävyyden omaavat teräksiset telat hellävaraista murskausta varten Kun kyseessä on lehtevät nurmikasvit, on murskaaminen telojen avulla paras vaihtoehto hyvien tulosten saavuttamiseksi. Lely PC -niittokoneiden telatyyppisessä murskaimessa on teräksiset telat ja uurrettu profiili, joka on vähemmän karkea kuin kumisten murskaintelojen profiili. Tämän ansiosta sato murskautuu tehokkaasti ja tasaisesti, mikä nopeuttaa kasvuston kuivaamista. Samaa tulosta on vaikeampi saavuttaa pehmeämmillä kumiteloilla. Terästelat kestävät myös paremmin kulutusta. Murskaintelojen älykäs ja joustava käyttö Jo vuosien ajan hyväksi todetun järjestelmän ansiosta kahden teräksisen murskaintelan ohjaus ja ajoitus toimivat yhdenmukaisesti. Tämä nerokas suunnittelu takaa sadon tehokkaan läpäisyn ja yhdenmukaisen ajoituksen epätasaisissa viljelyolosuhteissa. Oikean puoleinen vai vasemman ja oikean puoleinen niittäminen S-mallit eroavat muista malleista siten, että vetoaisa on kiinnitetty niittomurskaimen runkoon. S-malleissa on pidempi vetoaisa, joka on kiinnitetty niittokoneen rungon keskelle. Tämän ansiosta S-mallien koneet voivat niittää joko traktorin vasemmalla tai oikealla puolella. Muut mallit voivat niittää vain traktorin oikealla puolella. Oikeanlainen sadon käsittely on ratkaisevaa lopputuloksen kannalta Vakiona niittomurskaimissa on teräksiset murskainsormet ja pidennettävät karhotinpellit. Lisävarusteena on saatavana tehokas ja helpposäätöinen karhonlevityssarja. Lisäksi niittomurskaimet voidaan varustaa hydraulisilla karhotinpelleillä, joilla voidaan yhdistää kaksi karhoa. 15 prosentin lisäys tuotokseen Kun koneella voidaan niittää traktorin molemmin puolin, ajomatkan pituus päisteajossa lyhenee ja koneen tehokkuus kasvaa. Erityisesti suuremmilla pelloilla tämä voi tarkoittaa jopa 15 prosentin lisäystä tuotokseen! Maksimaalisen kuljetusleveyden hyödyntäminen Renkaiden sijainti rungon sisällä kaventaa Lely Splendimo 330 PC -niittokoneen kuljetusleveyden 3 m:n. Niittomurskainmallit hyödyntävät koko 3,25 m:n työleveyden. Asianmukaisen suojauksen takaamiseksi voidaan niittokoneen ulkopuolella olevat sivusuojat taittaa kokonaan sisään. PC 370 -mallin leveys on vain 3,50 m tiellä ajettaessa

24 LELY SPLENDIMO Tekniset tiedot Työskentelyleveys (m) Lautasten/terien lukumäärä Karhon leveys (m) Paino (noin) (kg) Tehontarve (kw/hp) Kuljetuskorkeus (m) Kuljetuspituus (m) Kuljetusleveys (m) Kuljetusleveys keskikohdasta (m) Vetotangon asemointi Kuljetuskulma Voiman ulosoton nopeus (rpm) Kuljetusrenkaat Jousitus Taaksetaittolaite Nostotorni, jossa vaihesiirto Levityssarja Vapaakytkin Karhopyörä, oikea Karhopyörä, vasen Toinen karhopyörä (vasen ja oikea) Vakaimet (2+2) matalaa karhoa varten Sadonjakaja Sivuttaissiirto Valaistus Leveät renkaat 15/55-17 (10-kerroksinen) Roottorin leveys (cm) Roottorin halkaisija (cm) Roottorin nopeus (rpm) Nailonvarstojen lukumäärä Teräsvarstojen lukumäärä Muokkausroottorin asennot Sadon tulolevyn asennot Muokkaustehon asennot Pohjapaineen säätö Rajaton säätö 3 7 cm:n välillä Niittoluiskat Kytkentäluokka Hydrauliikkavaatimukset Classic 165 1,65 4/8 0,80 1, /40 2,15 1, Vasen puoli S S S S O O O S -50 /+90 II 1 x SA, liukuva asento 205 2,05 5/10 1,20 1, /45 2,55 1, Vasen puoli S S S S O O O S -50 /+90 II 1 x SA, liukuva asento 240 2,40 6/12 1,60 2, /50 2,90 1, Vasen puoli S S S S O O O S -50 /+90 II 1 x SA, liukuva asento 280 2,80 7/14 1,80 2, /55 3,30 1, Vasen puoli S S S S O O O S -50 /+90 II 1 x SA, liukuva asento 320 3,20 8/16 2,00 2, /60 3,65 1, Vasen puoli S S S S O O O S -50 /+90 II 1 x SA, liukuva asento M 280 M 2,80 7/14 1,60 2, /65 3,70 1,45 1, /1 000 Keskinivel S S S O O O X S -20 /+20 II 1 x SA, liukuva asento 320 M 3,20 8/16 2,10 2, /70 4,00 1,45 1, /1 000 Keskinivel S S S O O O X S -20 /+20 II 1 x SA, liukuva asento 360 M 3,60 9/18 3,00 3, /75 3,80 1,45 1, /1 000 Keskinivel S S S O O O X S -20 /+20 II 1 x SA, liukuva asento 900 M 8,85 2 x 8/16 2,10 2, /135 3,90 1,80 2,25 ylä / 2,85 ala Keskinivel S X S O O O O S -20 /+20 III MC "2 x DA, liukuva asento (+ 1 x SA pohjapaineen säätöä varten)" 240 MC 2,40 6/12 0,70 2, /60 3,30 1,45 1, Keskinivel S S O O X X 4 4 Rajaton S -20 /+20 II 1 x SA, liukuva asento 280 MC 2,80 7/14 1,20 2, /70 3,80 1,45 1, /1 000 Keskinivel S S O O O X X 4 4 Rajaton S -20 /+20 II 1 x SA, liukuva asento 320 MC 3,20 8/16 1,50 3, /90 3,90 2,20 1,45 1, Keskinivel S S O O O X X 4 4 Rajaton S -20 /+20 II 1 x SA, liukuva asento 900 MC 8,90 2 x 8/16 1,40 3, /170 3,90 2,10 2,25 ylä / 2,85 ala Keskinivel S X O O O x 132 X Rajaton S -20 /+20 III FA/FS/F/FC "2 x DA, liukuva asento (+ 1 x SA pohjapaineen säätöä varten)" 220 FA 2,20 5/10 1, /35 2, Keskinivel Rajaton S ISO 260 FA 2,60 6/12 1, / O Rajaton X I 300 FS 3,00 7/14 1, /65 1,46 2, O Rajaton X ISO 240 F HD 2,40 6/12 1,20 2, /50 2, Keskinivel S O O Rajaton S ISO 1 x SA, liukuva asento 280 F 2,80 7/14 1,40 2, /60 3, Keskinivel O O O X O O Rajaton S ISO 1 x SA, liukuva asento 280 FC 2,80 7/14 1,20 2, /70 3, Keskinivel S O O X asentoa S ISO 1 x SA, liukuva asento 320 F 3,20 8/16 2, /70 3, Keskinivel X O O Rajaton S ISO 1 x SA, liukuva asento 320 FC 3,20 8/16 1,20 3, /80 3, Keskinivel S O O X asentoa S ISO 1 x SA, liukuva asento PC PC 280 2,77 6/12 0,80 2, /70 1,90 6,30 2,60 Vasen puoli 540/1 000 PC 280 R 2,77 6/12 0,80 2, /70 1,90 6,30 2,60 Vasen puoli 540/1 000 PC 330 3,25 7/14 1,00 2, /80 5,40 3,00 Vasen puoli 540/1 000 PC 330 R 3,25 7/14 1,00 2, /80 5,40 3,00 Vasen puoli 540/1 000 PC 330 S 3,25 7/14 1,00 2, /80 7,10 3,00 Keski 540/ ,5/80-15,3 Val. 15,0 / ,5/80-15,3 Val. 15,0 / ,5/80-15,3 Val. 15,0 / ,5/80-15,3 Val. 15,0 / ,5/80-15,3 Val. 15,0 / O S O S O Rajaton S II 1 x DA + 1 x SA - O S O S O x 23, Rajaton S II 1 x DA + 1 x SA Hydrauliakku O S O S O Rajaton S II 1 x DA + 1 x SA Hydrauliakku X S O S O x 23, Rajaton S II 1 x DA + 1 x SA Hydrauliakku O S O S O Rajaton S II 1 x DA + 1 x SA PC 370 S 3,65 8/16 1,30 2, /95 7,60 3,50 Keski 540/ ,0/55-17 Hydrauliakku O S O S S Rajaton S II 1 x DA + 1 x SA PC 370 RS 3,65 8/16 1,30 2, /95 7,60 3,50 Keski 540/ ,0/55-17 Hydrauliakku X S O S S x 23, Rajaton S II 1 x DA + 1 x SA 46 S = Vakio / O = Valinnainen / X = Ei saatavilla tähän malliin * Riippuu korjuuoloista 47 48

25 Splendimo-niittokoneet ovat saatavilla erilaisilla lisävarusteilla Lisävarusteet (ei saatavilla kaikkiin malleihin). 4 mm:n jalas. 8 mm:n jalas. Korotusjalas. Intohimona maanviljely Lelyn pitkän historian aikana sen työhön on aina kuulunut nykyaikaisen tilallisen tarpeiden tunnistaminen. Tuotekehityksemme alkaa aina lehmän tarpeista. Pyrimme luomaan eläimille parhaan mahdollisen toimintaympäristön, ja näin ollen tarjoamme tilallisille ja urakoitsijoille tuotteita, jotka vaihtelevat rehunkorjuukoneista ruokinta-, pihatto-, hoito- ja lypsytuotteisiin sekä energian hankintaan. Lisäksi erikoisosaamisemme ja kokemuksemme auttavat tilallisia hyötymään koneistaan parhaalla mahdollisella tavalla. Syvällinen ja kokonaisvaltainen tietämyksemme maatilan toiminnasta nurmesta maitolasiin asti on vertaansa vailla maatalousalan liiketoiminnassa. Karhopyörä. Läpivirtaussuojus. Karhonjakaja. Olemme sitoutuneet työskentelemään maatalouden kestävän, kannattavan ja innostavan tulevaisuuden eteen. Matala hattu kolmella rivalla. Lieriömäinen hattu. Korkea hattu. Lely todella välittää ympäristöstä. Lely-edustajasi LHQ.B01016.FI.A Lely, Astronaut, Astri, Atlantis, Attis, AWS, C4C, Calm, Caltive, Capsule, Commodus, Compedes, Cosmix, Discovery, F4C, Fertiliner, Gravitor, Grazeway, Hibiscus, Hubble, I-flow, InHerd, Juno, L4C, Lely Center, Lelywash, Lotus, Luna, Nautilus, Orbiter, Quaress, Qwes, SAE, Shuttle, Splendimo, Storm, T4C, Tigo, Vector, Viseo, Voyager, Walkway ja Welger ovat Lely-ryhmän rekisteröityjä tuotemerkkejä. Lely pidättää kaikki oikeudet näihin tuotemerkkeihin. Lelyn yksinomaisten oikeuksien rikkomiseksi katsotaan Lelyn omistamien tuotemerkkien luvaton käyttö, samoin kuin sellaisen tuotemerkin käyttö, joka muistuttaa Lelyn omistamia tuotemerkkejä niin paljon, että sekaannuksen vaara on ilmeinen tai todennäköinen. Kaikki oikeudet pidätetään. Tämä esite on ainoastaan tiedotusta varten, eikä sitä voida pitää myyntitarjouksena. Tietyt tuotteet eivät ole saatavilla kaikissa maissa ja tuotteet voivat olla erilaisia kuin edellä on esitelty. Tätä esitettä ja sen osia ei saa kopioida painettuna, kopioina, mikrofi lminä tai missään muussakaan muodossa ilman etukäteen saatua kirjallista lupaan Lely Holding S.à r.l.- yhtiöltä. Vaikka tämä esite on koottu huolellisesti, Lelyä ei voida pitää vastuullisena, eikä näin ollen korvausvelvollisena, julkaisussa esiintyvistä virheistä ja puutteista. Live Life Lely 49
