Seinäsarjan asennusohje

Transkriptio

1 Seinäsarjan asennusohje

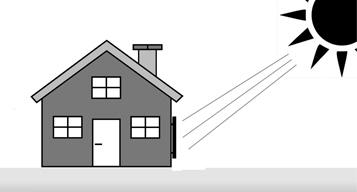

2 Aurinkopuhaltimen sijoittaminen Aurinkopuhallin sijoitetaan rakennuksen etelän puoleiselle seinälle. Varmista ettei puu, rakennus tai muu este varjosta Aurinkopuhallinta. Oikein. Sijoita rakennuksen etelän puoleiselle seinälle varjottomaan paikkaan. Väärin. Varmista ettei puu, rakennus tai muu este varjosta Aurinkopuhallinta. SolarVenti 1

3 . Paras Ihanteellinen ilmavirtaus Mikäli rakennuksessa vetää, tarvetta pako / paineventtiilille ei ole. Venttiili tulee asentaa mikäli rakennus on tiivis. Mikäli mahdollista, ohjaa ilma kuivimpaan huoneeseen ja poista se kosteimman huoneen kautta. Näin vältetään kosteuden leviäminen rakennukseen. Hyvä tapa Parempi tapa Paras tapa tapa SolarVenti 2

4 I. Keräimen asennus... 4 I.I SV3 & SV7 I.II SV14, SV20 & SV30 II. Seinäkiinnityssarja... 6 III. Kulma asennus seinään III.I Telineen asennus IV. Ilmanvaihdon asennussarja V. Katkaisin VI. Säädin Asennukseen tarvittavat työkalut Reiät: Seinän läpi poraaminen saattaa olla haasteellista ja tarvittavat työkalut riippuvat seinän materiaalista. Ota tarvittaessa yhteyttä paikalliseen SolarVentin asentajaan saadaksesi tarkempaa tietoa asennuksesta. Varo poraamasta sähköjohtoihin, pistorasioihin jne. Reiän halkaisijan optimaalinen koko on Ø133 mm sisällä ja Ø140 mm ulkona. Ø135 mm halkaisijaa voidaan käyttää sekä sisällä että ulkona. SolarVenti 3

5 I. Keräimen asennus SV3 & SV7 PV-cell [mm] SV3 SV7 I II III IV V PV Cell 303x180 6 W 350x W SolarVenti 4

6 I. Keräimen asennus SV14, SV20 & SV30 SV14 SV20 SV30 I II III IV V [mm] PVcell 350x W 350x W 555x W SolarVenti 5

7 II. Seinäkiinnityssarja SolarVenti 6

8 1 [mm] I II III IV SV SV SV SV SV SolarVenti 7

9 2 SolarVenti 8

10 3 Johto: Aurinkokeräimen johto voidaan viedä tuloaukon kautta kuten yläpuolella tai sille voidaan porata erillinen 6 8 mm reikä haluttuun kohtaan. SolarVenti 9

11 III. Kulma asennus seinään SolarVenti 10

12 SolarVenti 8

13 III.I Telineen asennus SolarVenti 9

14 SV7 14 SV20 30 y Tuet: Poraa kaksi reikää jokaiseen telineeseen ja kiinnitä ne seinään sopivilla ruuveilla. Kuva 1 Kuva 2 SolarVenti 10

15 1 [mm] I SV3 600 SV7 900 SV SV SV SolarVenti 11

16 2 SolarVenti 12

17 Nippusiteet: Kiristä kurttuputki (lv) nippusiteiden (Jv) avulla suunnilleen Armaflex tiivisteiden (Dv) puoleenväliin. SolarVenti 13

18 3 Johto: Aurinkokeräimen johto voidaan viedä tuloaukon kautta kuten yläpuolella tai sille voidaan porata erillinen 6 8 mm reikä haluttuun kohtaan. SolarVenti 14

19 IV. Ilmanvaihdon asennussarja Viilennys Käytetään puhaltamaan lämmittämätöntä ilmaa rakennukseen. Poisto Tehostaa SV järjestelmän ilmavirtausta. Johto: Aurinkokeräimen johto voidaan viedä tuloaukon kautta kuten yläpuolella tai sille voidaan porata erillinen 6 8 mm reikä haluttuun kohtaan. SolarVenti 15
