10 ANALYYSIVASTAUS Tilaus: (4) Vahanen Tampere Oy Pasi Wahlfors Tampellan Esplanadi TAMPERE VOC-analyysi ilmanäytteestä Asiakasviite: KPS3180/1 Näytteen kerääjät: Pasi Wahlfors Analyysin kuvaus: Haihtuvat orgaaniset yhdisteet; ATD-GC-MS, Tulopvm.: Käsittelijä(t): Hanna Hovi Analysointimenetelmä Työterveyslaitos Topeliuksenkatu 41 a A, Helsinki, puh , Y-tunnus , etunimi.sukunimi@ttl.fi

Asiakasviite: KPS3180/1 Näytteen kerääjät: Pasi Wahlfors Analyysin kuvaus: Haihtuvat orgaaniset yhdisteet;

11 TYÖTERVEYSLAITOS ANALYYSIVASTAUS Tilaus: (4) CK Näyte/keräin: Mi Mittauspaikka: Kankaanpään keskustan koulu Mittauskohde: tekstiilityön luokka Analysointipvm.: /HAHO Näytteenottoaika: : :52 Ilmamäärä: 9,19 dm³ Yhdiste Tulos Yksikkö AROMAATTISET HIILIVEDYT Bentseeni 0,9 µg/m³ Ksyleenit (p,m) 0,5 µg/m³ Tolueeni 1 µg/m³ YKSIARVOISET ALKOHOLIT 2-Etyyli-1-heksanoli 1 µg/m³ ALKOHOLI- JA FENOLIEETTERIT 2-Fenoksietanoli 0,9 µg/m³ ALDEHYDIT Dekanaali 1 µg/m³ Nonanaali 2 µg/m³ ESTERIT JA LAKTONIT Texanol 1) 0,7 µg/m³ HAIHTUVAT ORGAANISET YHDISTEET (TVOC) <10 µg/m³ 1) 2,2,4-Trimetyyli-1,3-pentaanidiolimonoisobutyraatti Työterveyslaitos Topeliuksenkatu 41 a A, Helsinki, puh , Y-tunnus , etunimi.sukunimi@ttl.fi

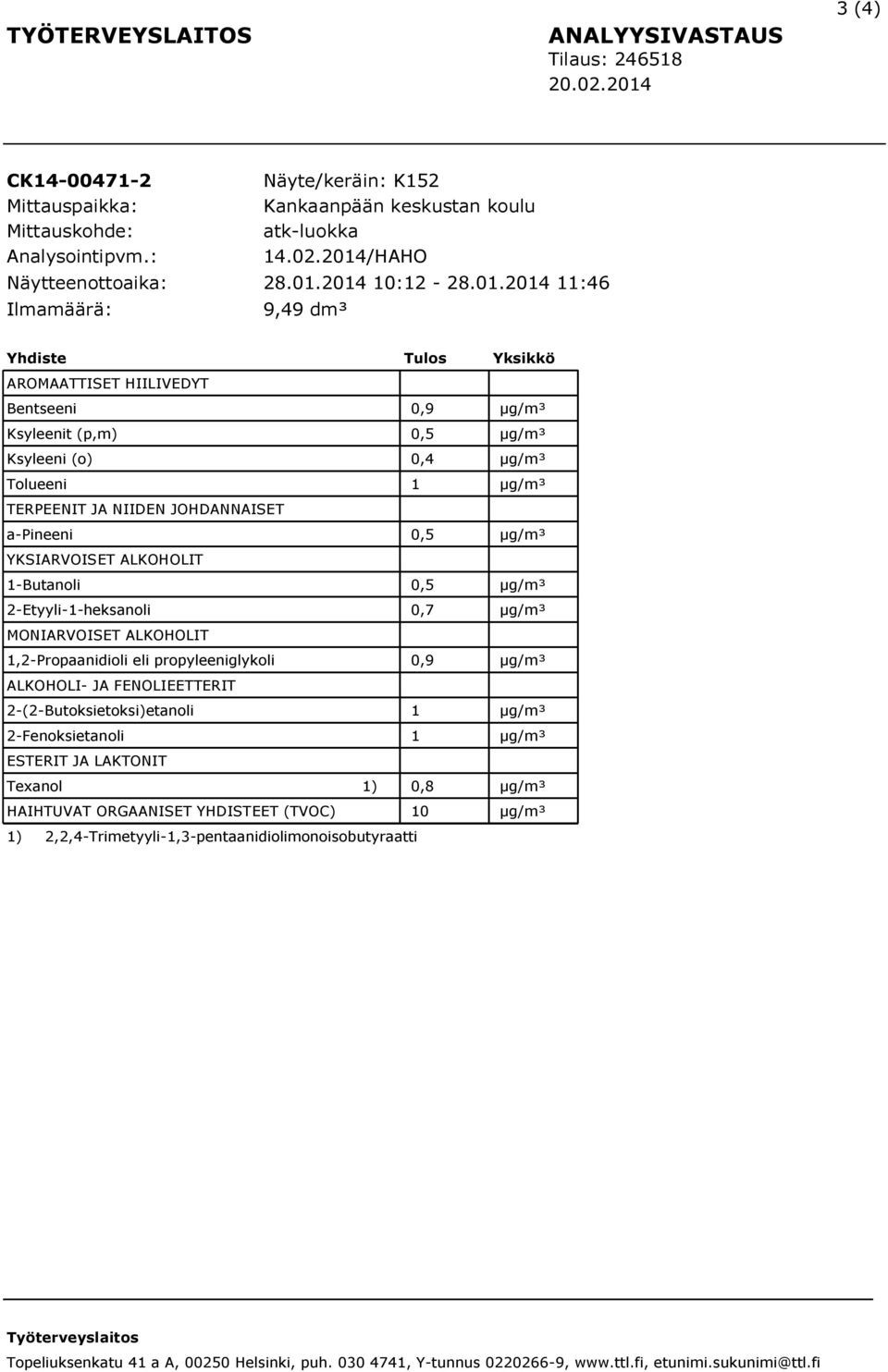

12 TYÖTERVEYSLAITOS ANALYYSIVASTAUS Tilaus: (4) CK Näyte/keräin: K152 Mittauspaikka: Kankaanpään keskustan koulu Mittauskohde: atk-luokka Analysointipvm.: /HAHO Näytteenottoaika: : :46 Ilmamäärä: 9,49 dm³ Yhdiste Tulos Yksikkö AROMAATTISET HIILIVEDYT Bentseeni 0,9 µg/m³ Ksyleenit (p,m) 0,5 µg/m³ Ksyleeni (o) 0,4 µg/m³ Tolueeni 1 µg/m³ TERPEENIT JA NIIDEN JOHDANNAISET a-pineeni 0,5 µg/m³ YKSIARVOISET ALKOHOLIT 1-Butanoli 0,5 µg/m³ 2-Etyyli-1-heksanoli 0,7 µg/m³ MONIARVOISET ALKOHOLIT 1,2-Propaanidioli eli propyleeniglykoli 0,9 µg/m³ ALKOHOLI- JA FENOLIEETTERIT 2-(2-Butoksietoksi)etanoli 1 µg/m³ 2-Fenoksietanoli 1 µg/m³ ESTERIT JA LAKTONIT Texanol 1) 0,8 µg/m³ HAIHTUVAT ORGAANISET YHDISTEET (TVOC) 10 µg/m³ 1) 2,2,4-Trimetyyli-1,3-pentaanidiolimonoisobutyraatti Työterveyslaitos Topeliuksenkatu 41 a A, Helsinki, puh , Y-tunnus , etunimi.sukunimi@ttl.fi

NIIDEN JOHDANNAISET a-pineeni 0,5 µg/m³ YKSIARVOISET ALKOHOLIT 1-Butanoli 0,5 µg/m³ 2-Etyyli-1-heksanoli 0,7 µg/m³ MONIARVOISET ALKOHOLIT 1,2-Propaanidioli eli propyleeniglykoli 0,9 µg/m³ ALKOHOLI-

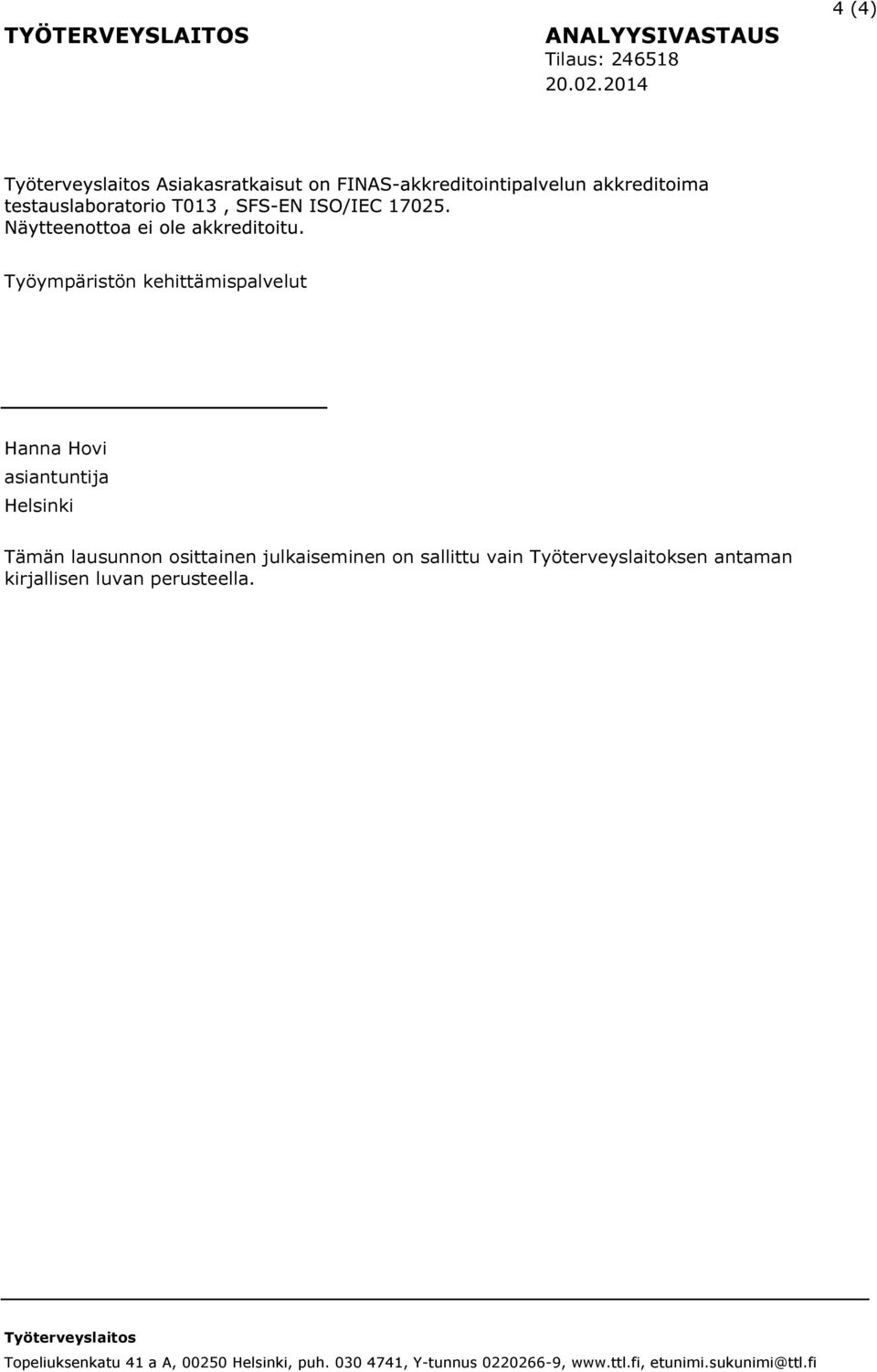

13 TYÖTERVEYSLAITOS ANALYYSIVASTAUS Tilaus: (4) Työympäristön kehittämispalvelut Hanna Hovi asiantuntija Helsinki Tämän lausunnon osittainen julkaiseminen on sallittu vain Työterveyslaitoksen antaman kirjallisen luvan perusteella. Työterveyslaitos Topeliuksenkatu 41 a A, Helsinki, puh , Y-tunnus , etunimi.sukunimi@ttl.fi

osittainen julkaiseminen on sallittu vain Työterveyslaitoksen antaman kirjallisen luvan

14 1(2) Aktiivinen VOC-näytteenotto ATD-keräimeen (Tenax-putkeen) Ilman haihtuvat orgaaniset yhdisteet (VOC) kerätään pumpulla Tenax-adsorbentilla täytettyyn putkimaiseen ATD-keräimeen (ATD = automatic thermal desorption). Kuva keräimestä ja pumpusta on ohjeen lopussa. Keräintä tulee kosketella vain puhtain, rasvattomin käsin. 1. Ota keräin säilytysputkesta tai muunlaisesta toimitetusta pakkauksesta. 2. Kirjoita muistiin mukana seuraavaan tilauslomakkeeseen tai omaan vastaavaan lomakkeeseen pidikkeessä tai keräimen rungossa oleva keräimen numero (näytteen numero). 3. Poista keräimestä sulkutulpat molemmista päistä ja kiinnitä keräin ATD-keräimellä kalibroituun pumppuun kuvan osoittamalla tavalla. 4. Aseta pumppu keräimineen mittauskohteeseen. Kirjoita mittauskohde, päivämäärä, keräyksen alkamiskellonaika, pumpun numero (esim. SKC 16) ja sykelukema muistiin. Eräät pumput, kuten Gilian-pumput, laskevat sykkeen sijasta aikaa minuutteina (time, min). Näiden pumppujen tapauksessa ei alkulukemaa kirjoiteta muistiin, koska lukema nollautuu aina automaattisesti pumpun käynnistyessä. Huoneen yleispitoisuuden mittauksessa sopivin paikka on yleensä huoneen keskellä noin 1-1,5 m:n korkeudella lattiasta, vähimmäisetäisyys seinästä 1 m. Vältä asettamasta keräintä voimakkaaseen auringonpaisteeseen. Haluttaessa mittaus voidaan kohdistaa myös tarkalleen johonkin yksittäiseen kohteeseen huoneessa, kuten tuloilmakanavan aukkoon tai lattiakaivon ympärystään. Ulkona keräin on suojattava sateelta. 5. Käynnistä pumppu virtakytkimestä käyttäen apuna pientä ruuvimeisseliä tai kynän kärkeä. 6. Pienissä pitoisuuksissa, kuten toimisto- tai asuntotyyppisessä sisäilmassa sekä ulkoilmassa, kerättävä ilmamäärä on 7-10 dm 3 (4-12 dm 3 ) ja sopiva keräysnopeus cm 3 /min. Työterveyslaitoksen vuokraamat VOC-pumput on asetettu toimimaan yleensä nopeudella noin 100 cm 3 /min, jolloin suositeltava keräysaika edellä mainitunlaisille ilmanäytteille on noin 1½ tuntia. Jos VOC-pitoisuudet ovat huomattavasti suurempia kuin tavanomaisessa toimisto- tai asuntotyyppisessä sisäilmassa, näytteenotosta on erikseen keskusteltava ja sovittava analysoivan laboratorion kanssa. Teollisuustyyppisten ilmanäytteiden sopiva koko on yleensä 1-5 dm Sulje näytteenottopumppu virtakytkimestä. 8. Ota keräin pois ja aseta sulkutulpat takaisin paikoilleen kiristämällä sormin ilman työkaluja tiukalle. 9. Kirjoita pumpun syke- tai minuuttilukema ja keräyksen loppumiskellonaika muistiin. Työterveyslaitos 11/2011 Topeliuksenkatu 41 a A, Helsinki (Käyntiosoite: Topeliuksenkatu 41 b) puh , faksi , Y-tunnus , kemia@ttl.fi

Ota keräin säilytysputkesta tai muunlaisesta toimitetusta pakkauksesta. 2.

15 Työterveyslaitos 2(2) 10. Pane keräin takaisin säilytysputkeen tai muuhun toimitettuun pakkaukseen ja tuo tai lähetä näyte analysoitavaksi laboratorioon. 11. Toimita laboratorioon myös seuraavat lomakkeet ja tiedot: A. Tilauslomake täytettynä (keräimen numero, mittauskohde, päivämäärä, näytteenoton alkamis- ja loppumiskellonaika, pumpun numero sekä aloitus- ja lopetuslukemat sekä tutkittavat aineet) B. Taustatietolomake soveltuvin osin täytettynä (mm. mittauksen syy/tarkoitus) C. Näytteenkeräysajankohdan lämpötila (ei tarvitse ilmoittaa, jos se on C) D. Mahdolliset keräintä kohdanneet onnettomuudet, kuten jonkin kiinteän tai nestemäisen aineen roiskuminen keräimeen tai ulkona kastuminen ja maahan putoaminen 12. Jos keräintä ei voida välittömästi toimittaa laboratorioon, säilytä sitä puhtaassa, hajuttomassa ja kemikaalittomassa tilassa, mieluiten jää- tai viileäkaapin lämpötilassa, mutta ei pakastimessa. 13. Mahdollisesti käyttämättä jääneet ja virheellisesti käytetyt ATD-keräimet toimitetaan myös laboratorioon ja niiden numerot ilmoitetaan. Ylimääräiset käyttämättömät keräimet toimivat ns. kenttänollaputkina. Keräimiä ei saa säilyttää kolmea viikkoa kauempaa. Pidike (voi puuttua) Sulkutulppa ATD-keräin Putken ura(t) Sulkutulppa Keräin säilytyskunnossa Ilmavirran suunta Ura(t) ATD-keräin Pidike (voi puuttua) Letku pumpun IN-liitoksessa Syke- tai minuuttilukema Virtakytkin Pumppu Keräin ja pumppu näytteenottovalmiina Analysoivan laboratorion osoite: Työterveyslaitos Kemian laboratorio Topeliuksenkatu 41 a A Helsinki Käyntiosoite: Topeliuksenkatu 41 b Työterveyslaitos Turku Kemian laboratorio Lemminkäisenkatu B Turku Lisätietoja: asiantuntija Hanna Hovi, tutkija Juha Svinhufvud, erikoistutkija Peter Backlund, Työterveyslaitos Topeliuksenkatu 41 a A, Helsinki (Käyntiosoite: Topeliuksenkatu 41 b) puh , faksi , Y-tunnus , kemia@ttl.fi

Tilauslomake täytettynä (keräimen numero, mittauskohde, päivämäärä, näytteenoton alkamis- ja loppumiskellonaika, pumpun numero sekä aloitus- ja lopetuslukemat sekä tutkittavat aineet) B.
