1 YHTEENVETO PAINE-EROMITTAUKSESTA Hinthaaran koulu (sivistyskeskus) Porvoon kaupunki FCG SUUNNITTELU JA TEKNIIKKA OY Päivämäärä Projektinumero P32576

2 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 1 (10) YHTEENVETO TUTKIMUKSESTA Tutkimuskohteena oli Hinthaaran koulu, joka koostuu kolmesta eri aikaan rakennetusta osasta A, B ja C. Rakennuksen B-osa on vuodelta 1953 ja se on päätetty purkaa tulevien korjausten yhteydessä. Rakennuksen pohjakerros on kivirakenteinen ja ylempi kerros puurunkoinen ja purueristeinen. Käyttäjät ovat kokeneet sisäilman huonoksi koko rakennusosalla. Laajennusosat (A- ja C-osat) ovat kivirakenteisia. Välipohjat ja alapohja ovat ontelolaattaa, ulkoseinät lämpörapattuja betoniseiniä. Paine-eromittauksella selvitettiin rakennuksen sisäisiä paine-suhteita rakennuksen eri osien välillä. Tarkoitus oli arvioida siirtyykö rakennuksen B-osasta tai sen rakenteista epäpuhdasta ilmaa rakennuksen muihin osiin. Paine-eroa mitattiin A- ja C- osien huonetilan sekä rakenteen liitoskohtien ilmatilan välillä B-osaan nähden. Mittauksessa ei todettu merkittäviä paine-eroja rakennuksen eri osien välillä. Paine-eromittausten perusteella rakennuksen A- ja C-osat olivat lievästi ylipaineisia rakennuksen B-osaan nähden, paitsi A- ja B-osan välisellä käytävällä, joka oli osanaikaa lievästi alipaineinen B-osaan nähden. 2. Kerroksessa A- ja B-osia erottaa ovi, jonka kautta mahdollisesti epäpuhdasta ilmaa siirtyy B-osasta A-osaan päin. Suositellaan, että ovet pidetään A- ja B-osien välillä tiiviisti kiinni.

3 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 2 (10) Sisällysluettelo 1 Yhteystiedot Tilaaja Tutkimuskohde Tutkimuksen tekijät Tutkimuksen yleistiedot Lähtökohdat Rajaus Tutkimuksen ajankohta Käytetyt tutkimusmenetelmät Käytetyt suunnitelmat ja asiakirjat Tutkitun kohteen lähtötiedot Perustiedot Tutkimukset ja havainnot Paikannuskuvat Mittaustulokset ja johtopäätökset Päiväys ja allekirjoitukset Liitteet... 10

4 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 3 (10) 1 YHTEYSTIEDOT 1.1 Tilaaja Porvoon kaupunki toimitilajohto Pekka Koskimies 1.2 Tutkimuskohde Hinthaaran sivistyskeskus (koulu) Koulutie Hinthaara 1.3 Tutkimuksen tekijät Sami Heikkilä sami.heikkilä@fcg.fi Satu Karila satu.karila@fcg.fi

5 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 4 (10) 2 TUTKIMUKSEN YLEISTIEDOT 2.1 Lähtökohdat Tutkimuksen lähtökohtana oli arvioida paine-eroa rakennuksen eri osien välillä. B- osa on päätetty purkaa tulevien korjausten yhteydessä. 2.2 Rajaus Tutkimus rajautui 2 krs:n A- ja B-osan sekä C- ja B-osan liitoskohtiin. 2.3 Tutkimuksen ajankohta Paine-eromittaukset suoritettiin tammi- helmikuun 2018 välisenä aikana. 2.4 Käytetyt tutkimusmenetelmät - Paine-eromittaukset 4 kpl 2.5 Käytetyt suunnitelmat ja asiakirjat -, Hinthaaran koulu, tutkimusraportti,

6 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 5 (10) 3 TUTKITUN KOHTEEN LÄHTÖTIEDOT 3.1 Perustiedot Rakennuksen B-osa on vuodelta 1953 ja se on päätetty purkaa tulevien korjausten yhteydessä. Rakennuksen pohjakerros on kivirakenteinen ja ylempi kerros puurunkoinen ja purueristeinen. Käyttäjät ovat kokeneet sisäilman huonoksi koko rakennusosalla. Paine-eromittauksilla selvitettiin rakennuksen sisäisiä paine-suhteita rakennuksen eri osien välillä. Tarkoitus oli arvioida siirtyykö rakennuksen B-osasta tai sen rakenteista epäpuhdasta ilmaa rakennuksen muihin osiin. Paine-eroa mitattiin A- ja C- osien huonetilan sekä rakenteen liitoskohtien ilmatilan välillä B-osaan nähden. B-osan 2. krs ei ollut osittain enää opetuskäytössä. Kuva 1. Koulun B-osa sijaitsee rakennuksen keskellä.

7 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 6 (10) Kuva 3. A- ja B-osan liitoskohdan leikkaus ja ilmarako, 2 krs. Kuva 2. B- ja C-osan liitoskohdan leikkaus ja ilmarako, 1. ja 2. krs.

8 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 7 (10) 4 TUTKIMUKSET JA HAVAINNOT 4.1 Paikannuskuvat Alla oleviin paikannuskuviin on merkattu mittauspisteet. Paikannuskuvat löytyvät isompina liitteestä 1. Kuva 4. Mittauspisteet pohjakuvassa 4 kpl (2 krs).

9 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 8 (10) 4.2 Mittaustulokset ja johtopäätökset Mittauksessa ei todettu merkittäviä paine-eroja rakennuksen eri osien välillä. Paine-eromittausten perusteella rakennuksen A- ja C-osat olivat lievästi ylipaineisia rakennuksen B-osaan nähden, paitsi A- ja B-osan välisellä käytävällä, joka oli osanaikaa lievästi alipaineinen B-osaan nähden (kuva 6, mittaus nro 1A ). 2. Kerroksessa A- ja B-osia erottaa ovi, jonka kautta mahdollisesti epäpuhdasta ilmaa siirtyy B-osasta A-osaan päin. Suositellaan, että ovet pidetään A- ja B-osien välillä tiiviisti kiinni. Kuva 5. Mittaukset 1B ja 2B liitoskohtien ilmaraosta.

10 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 9 (10) Kuva 6. Mittaukset 1A ja 2A eri osien huonetilojen välillä. B-osasta voi siirtyä epäpuhdasta ilmaa hieman alipaineisempaan A-osaan (mittaus nro 1A).

11 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 10 (10) 5 PÄIVÄYS JA ALLEKIRJOITUKSET Helsinki Rakennusterveys ja sisäilmasto Sami Heikkilä, DI, RTA sami.heikkilä@fcg.fi Satu Karila, FM, RTA satu.karila@fcg.fi LIITTEET 1. Paikannuskuva ja mittauspisteet, 2 krs. 2. Paine-eromittauskäyrät 1B ja 2B, mittapaikka: A-B:n ja B-C:n välinen ilmarako. 3. Paine-eromittauskäyrät 1A ja 2A, mittauspaikat: A-B:n ja B-C:n välinen huonetila.

12 Kiinnitysritilä katossa Kiinnitysritilä katossa SIIRTOSEINÄ kork. kts. alakatto kaapisto 22 OPPILASPÖYTÄÄ 20 OPPILASPÖYTÄÄ ATK ATK h=800 työtaso ATK työtaso h= VARASTO 217 OT TEKSTIILITYÖ 273 OT 3 / ,1 m 2 Kiinnitysritilä katossa 272 OP.VÄL. VAR. 19,8 m ² 271 OT 2 40,7 m KÄYTÄVÄ 99,0 m OT 2 / ESIKOULU 40,5 m JOHT. 13,0 m VAR. 2,8 m PUH. 1,5 m ET 11,1 m OPET.H. 25,0 m /N 262 2,1 m 2 KURAATTORI / PSYKOLOGI ,1 m 2 /M 1,9 m 2 PPP EI MONISTUS JA MATER.H. 7,4 m 2 TK OPET.TYÖHUONE 14,5 m TK S SIIV.H. SOS OT OT 3 / 3-4 OT 3 / ,9 m 2 62,4 m 2 Kiinnitysritilä katossa 276 RK. 277 /P 1,9 m /T 1,9 m INVA 3,0 m SK AUKKO 261 OT 1 / ERITYISOPETUS 34,1 m 2 PO EI 120 KK ET OPET.H JOHT. 16,1 m2 231 VARASTO 230 ERITYISOPETUS 14,9 m 2 ET 223 TERV. HOIT. tekn 224 TK 222 ppp 218 KÄYTÄVÄ 2,4 m 2 HISSI OT 2 PO Ei OT PORRASH. PO Ei 30 PO Ei 30 PO Ei IV - KONEH. G3.01 G AULA 207 SK INVA- G.3.04 IV-kone on liikuntasalirakennuksessa Päävesimittari ja lämmönjakokeskus ovat liikuntasalirakennuksessa OPETUSVÄ LINE- VARASTO 204 OT 3 sähkö pk 206 OT 3 10 ppp 202 MUSIIKKI JA KUVAAMATAITO 203 OPETUSVÄLINE- VARASTO 8 G IV-KONEHUONE PO Ei 30 OSOITE: Koulutie 26, Hinthaara ISÄNNÖITSIJÄ: Ville Siljamo KIINTEISTÖN HOITAJA / VAHTIMESTARI: Frej Andersson KOULUN JOHTAJA / REHTORI: Olli Kontinen HINTHAARAN KOULU JA PÄIVÄKOTI 2. kerros

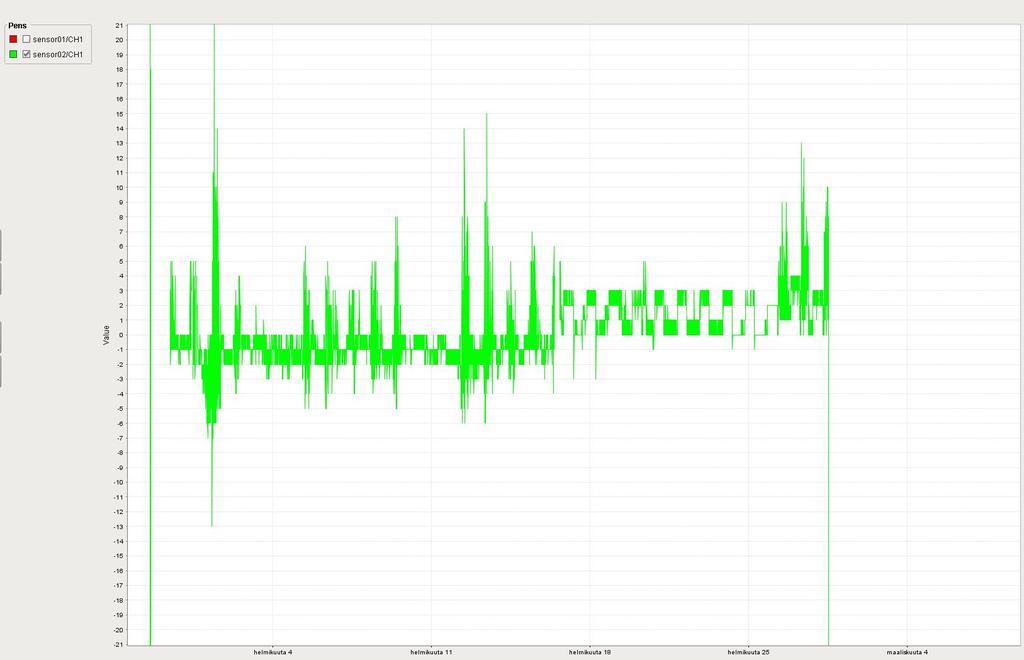

13 MITTAUS NUMERO NRO 1B: A / B ILMARAKO MITTAUS NUMERO NRO 2B C / B ILMARAKO
