RÄKKIKAAPIT TIETOLIIKENTEELLE & PALVELIMILLE

Transkriptio

1 RÄKKIKAAPIT TIETOLIIKENTEELLE & PALVELIMILLE 1 1

2 SISÄLLYSLUETTELO ALUMIINIRÄKIT INORAX-AL Tietoliikenne... 4 Palvelimet...6 Komponentit METALLIRÄKIT INORAX-ST Tietoliikenne...18 Palvelimet...20 Komponentit MUUT TARVIKKEET Modulaarisia ja helposti ylläpidettäviä konesalituotteita Etsitkö modulaarisia ja helposti ylläpidettäviä ratkaisuja, jotka ovat sekä helposti laajennettavissa että yhteensopivia vanhoihin järjestelmiin? Orbis tarjoaa kasvaviin tiedonsiirtomääriin ja kaapelointeihin uudenlaisia ratkaisuja, joilla mahdollistetaan sekä suurempi kapasiteetti että hallitaan helpommin kasvava kaapelointimäärä. Canovaten jämäkät, mittatarkat ja räätälöidyt palvelin- ja tietoliikenneräkit Palvelin- ja tietoliikenneräkkejä on saatavilla Orbikselta lukuisia erilaisia Canovaten valmistamia kokoonpanoja. Mitoiltaan räkit ovat 1000 ja 1200mm syvyisiä sekä 600 ja 800mm levyisiä. Korkeuden osalta tyypillisin korkeus on 42U, mutta myös muut korkeusvaihtoehdot ovat saatavilla. Räkit voidaan varustaa sivuseinillä tai ilman seiniä, rei itetyillä (performed) pariovilla tai räkin levyisellä ovella. Ovien rei itysaste voi olla jopa 80%. Alumiiniräkit ovat tukevia ja kestävät paljon painoa. Erilaiset lukitusratkaisut ovat saatavilla sarjoitetuista lukoista sähköisen kulunvalvonnan ratkaisuihin. Räkit voidaan toimittaa koottuina tai vähemmän varastotilaa vievinä flat-pack -toimituksina. 2

3 Miten kokonainen kaappi kootaan? Teimme esimerkiksi 42U:n korkean, 600 mm leveän ja 1200mm syvän alumiinisen palvelinräkkikaappin, jonka osat on lueteltu alla olevassa taulukossa. Esimerkkikaapin osat on merkitty myös esitteen osaluetteloihin *-merkillä, jotta näet, miten ne löytyvät. Peruskaapin osaluettelo a CPZ-X-42Y Jaettu seinäpaneeli 42U 1200mm b CPZ-X-426Y Rei itetyt kaarevat ovet Etu- ja takaosa 67% rei ityksellä 42U 600 mm c CPZ-0-YYYY Kolmen pisteen lukitus per yksi rei itetty ovi d CPZ-X-YY Sisempi kattolevy e CPZ-0-42YY Asennuskiskot 42U f CCA Säädettävät jalat g CPS-X-4262A Alumiinikehikko d a b c f Lue lisää kotisivuiltamme 3

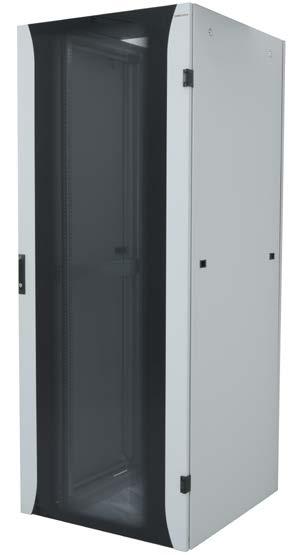

4 Räkkikaappi Inorax-AL Network tietoliikenteelle ALUMIINI Inorax-AL network räkkikaapin järjestelmä tarjoaa parhaan ratkaisun IT- ja teleoperaattori-sovelluksiin tiheässä ja kompleksisessa kaapeloinnin ympäristössä. Saatavilla on laaja valikoima kaapelihallinnan tarvikkeita varmistamaan kupari- ja kuitukaapelien sekä laitteiden täydellistä hallintaa. pystyasennuskiskot ovat vapaasti säädettäviä syvyydeltään, mikä yksinkertaistaa laitteiden ja niiden kytkentäkaapeleiden konfigurointia. Mustalla sävytetyt etuoven vasen ja oikea puoli piilottavat ylimääräiset kaapelit pois käyttäjän näkyviltä ja antavat räkille esteettisen ilmeen. Flat-pack optio mahdollistaa jopa 60% säästöä kuljetusten kustannuksissa ja varastotilassa. Alumiininen rakenne kestää jopa 2000kg kuorman. Tekniset ominaisuudet Kehikko: Anodisoidut alumiiniset extruusioprofiilit Muut osat: 1,2 ja 2 mm terästä Väri RAL 7035 tai RAL 9005 Yhteensopivuus RoS, UL Sertifioitu Koottu tai kokoamaton (flat-pack) Staattinen kuormitus Jopa 2000 kg enintään Ovet, sivupaneelit, kattolevy: Sähköstaattinen Viimeistely jauheväri asennuskiskot: päällystetty sinkillä Vakiokokoonpano Turvalasi etuovessa Kiinteät sivupaneelit, joissa lieriömäiset lukot ja salvat Kiinteä takapaneeli lieriömäisillä lukoilla Sisempi kattolevy, jossa 3 kaapeliläpivientiä 800 leveissä sekä 1 kaapeliläpivienti 600 leveissä räkeissä sekä tuulettimen aukot 2 paria syvyydeltä säädettäviä tukevia asennuskiskoja 2 paria säädettäviä jalkoja Etuovi kääntökahvalla ja yhden pisteen lukituksella Pohjalevy ei sisälly pakkaukseen 4

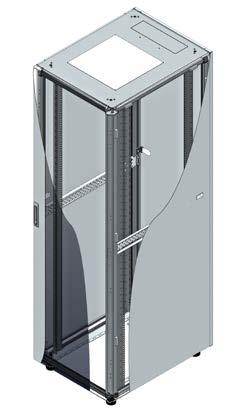

5 w1 c d1 h1 Tilaustiedot Korkeus U Ulkoleveys () mm Ulkosyvyys () mm Ulkokorkeus () mm Sisäleveys (w1) mm Sisäsyvyys (d1) mm Sisäkorkeus (h1) mm Kiskojen säädettävä syvyysalue (mm) Paino kg 26U CPN-X-2666A 26U CPN-X-2668A 26U CPN-X-2688A 32U CPN-X-3266A 32U CPN-X-3268A 32U CPN-X-3288A 36U CPN-X-3666A 36U CPN-X-3668A 36U CPN-X-3688A 39U CPN-X-3988A 42U CPN-X-4266A 42U CPN-X-4268A 42U CPN-X-4260A 42U CPN-X-4288A 42U CPN-X-4280A 47U CPN-X-4766A 47U CPN-X-4768A 47U CPN-X-4760A 47U CPN-X-4788A 47U CPN-X-4780A X (Värikoodi): 7:RAL 7035 vaalean harmaa, 9:RAL 9005 musta 5

6 Räkkikaappi Inorax-AL Server palvelimille ALUMIINI Räkkikaappijärjestelmä Inorax-AL Server on ratkaisu, joka on suunniteltu ja rakennettu vaativaan konesaliympäristöön. Siihen mahtuvat kaikki tunnetut palvelimet kuten P, ell, San, Cisco, Juniper, IBM, Compaq muutamaa poikkeusta lukuun ottamatta. Palvelinräkin optimaalisen monipuolisuuden saavuttamista varten käyttäjät voivat määrittää useita syvyyksiä kaapin sisälle säädettävillä asennuskiskoilla, jotka on asennettu raskaaseen käyttöön tarkoitettuihin sivupidikkeisiin. Kaksiosaiset jaetut seinät tarjoavat helpon pääsyn sekä kätevän ylläpidon asennuksen jälkeen. Valinnaisten etu- ja takaovien 80% rei itys mahdollistaa optimaalisen ilmavirran räkin sisällä ja alumiinilla pursotetun kehikon staattinen kantokyky täyttää melkein kaikki Tier-4 konesalistandardien määräykset. Valinnaiset kaapelikourukanavat voidaan asentaa räkin päälle kaapelien reitittämistä varten, jolloin ei tarvita korotetun lattian järjestelmää. Flat-pack optio mahdollistaa jopa 60% säästön kuljetuksen kustannuksissa ja varastotilassa. Alumiininen rakenne kestää jopa 2000kg kuorman. Tekniset ominaisuudet Kehikko: Anodisoidut alumiiniset extruusioprofiilit Muut osat: 1,2 ja 2 mm teräs Väri RAL 7035 tai RAL 9005 Yhteensopivuus RoS, UL Sertifioitu Koottu tai kokoamaton (flat pack) Staattinen kuormitus enintään Jopa 2000 kg (600x600 mm) Vakiokokoonpano Rei itetyt etu- ja takaovet, Free Air Ratio (FAR): 67% Etu- ja takaovet varustettuja kääntyvällä kahvalla Jaetut seinäpaneelit Pohjalevy Sisempi kattolevy, jossa 3 kaapeliläpivientiä 800 leveissä sekä 1 kaapeliläpivienti 600 leveissä räkeissä sekä tuulettimen aukot 2 paria syvyydeltä säädettäviä tukevia asennuskiskoja 2 paria säädettäviä jalkoja 6

7 w1 c d1 h1 Tilaustiedot Korkeus U Ulkoleveys () mm Ulkosyvyys () mm Ulkokorkeus () mm Sisäleveys (w1) mm Sisäsyvyys (d1) mm Sisäkorkeus (h1) mm Kiskojen säädettävä syvyysalue (mm) Paino kg 26U ,5 CPS-X-2660A 26U ,6 CPS-X-2662A 36U ,0 CPS-X-3660A 36U ,0 CPS-X-3662A 39U ,5 CPS-X-3980A 42U ,5 CPS-X-4260A 42U ,6 CPS-X-4267A 42U ,8 CPS-X-4262A* 42U ,3 CPS-X-4280A 42U ,3 CPS-X-4287A 42U ,4 CPS-X-4282A 47U ,2 CPS-X-4760A 47U ,0 CPS-X-4767A 47U ,0 CPS-X-4762A 47U ,7 CPS-X-4780A 47U ,5 CPS-X-4787A 47U ,3 CPS-X-4782A X (Värikoodi): 7:RAL 7035 vaalean harmaa, 9:RAL 9005 musta 7

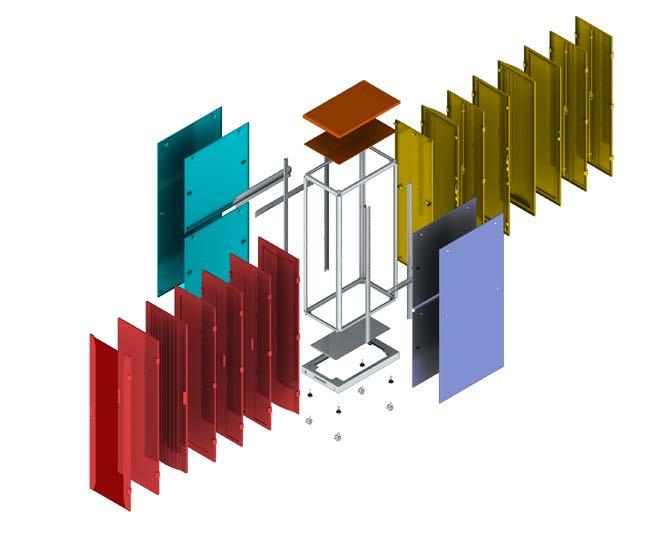

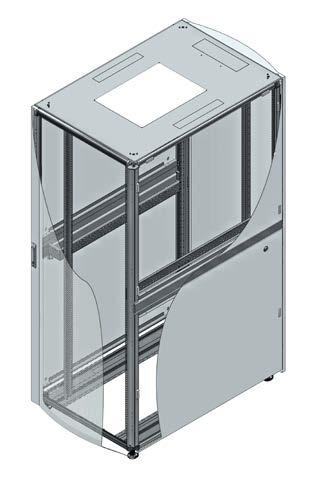

8 Inorax-AL:n komponentit Alumiinikehikko 2 Sisempi kattolevy 3 Pohjalevy 4 asennuskiskot 5 Sivutuen kiskot 6 Seinäpaneelin optiot 7 Etuoven optiot 8 Takaoven optiot 9 Säädettävät jalat 10 Ulkoinen kattolevy 11 Sokkeli 12 Pyöräjalat 8

9 Sivut : Sivu : 12 Sivu: 13 Sivu: 14 Sivu: 15 Sivu:

10 Inorax-AL:n komponentit Kehikko Anodisoitu alumiininen extruusio Staattinen kuormitus enintään 2000 kg Viimeistely Anodioksidaatio (Eloxal) Sisempi kattolevy Korkeus U (mm) (mm) (mm) Paino kg 26U 1308, ,00 CPZ-X U 1308, ,28 CPZ-X U 1308, ,66 CPZ-X U 1308, ,22 CPZ-X U 1575, ,40 CPZ-X U 1575, ,71 CPZ-X U 1575, ,60 CPZ-X U 1753, ,65 CPZ-X U 1753, ,98 CPZ-X U 1753, ,42 CPZ-X U 1753, ,97 CPZ-X U 1753, ,84 CPZ-X U 1886, ,96 CPZ-X U 1886, ,93 CPZ-X U ,03 CPZ-X U ,39 CPZ-X U ,86 CPZ-X U ,65 CPZ-X U ,45 CPZ-X * 42U ,15 CPZ-X U ,14 CPZ-X U ,79 CPZ-X U ,45 CPZ-X U 2242, ,33 CPZ-X U 2242, ,72 CPZ-X U 2242, ,21 CPZ-X U 2242, ,83 CPZ-X U 2242, ,46 CPZ-X U 2242, ,48 CPZ-X U 2242, ,83 CPZ-X ,2 mm terästä Viimeistely Väri RAL 7035 ja RAL 9005 Sähköstaattinen jauheväri (mm) (mm) (mm) Paino kg ,24 CPZ-X-YY ,34 CPZ-X-YY ,82 CPZ-X-YY ,25 CPZ-X-YY ,80 CPZ-X-YY ,76 CPZ-X-YY * ,92 CPZ-X-YY ,39 CPZ-X-YY ,96 CPZ-X-YY X (Värikoodi): 7:RAL 7035 vaalean harmaa, 9:RAL 9005 musta

11 Ulkoinen kattolevy 1,2 mm terästä Viimeistely Väri RAL 7035 ja RAL 9005 Sähköstaattinen jauheväri (mm) (mm) (mm) Paino kg ,49 CPZ-X-YY ,76 CPZ-X-YY ,05 CPZ-X-YY ,82 CPZ-X-YY ,6 CPZ-X-YY ,11 CPZ-X-YY ,12 CPZ-X-YY ,12 CPZ-X-YY ,12 CPZ-X-YY Sivutukikiskot 1,2 mm terästä Viimeistely Sinkki Kaappi (mm) Kaappi (mm) Paino, kg ,75 CPZ-0-YY ,80 CPZ-0-YY ,85 CPZ-0-YY ,87 CPZ-0-YY ,90 CPZ-0-YY ,85 CPZ-0-YY ,92 CPZ-0-YY ,97 CPZ-0-YY ,02 CPZ-0-YY X (Värikoodi): 7:RAL 7035 vaalean harmaa, 9:RAL 9005 musta 11

12 Pohjalevy 1,2 mm terästä Viimeistely Sähköstaattinen jauheväri Väri RAL 7035 (vaalean harmaa) ja RAL 9005 (musta) (mm) (mm) (mm) Paino kg ,84 CPZ-X-YY ,45 CPZ-X-YY ,06 CPZ-X-YY ,37 CPZ-X-YY ,67 CPZ-X-YY ,45 CPZ-X-YY ,06 CPZ-X-YY ,37 CPZ-X-YY ,67 CPZ-X-YY Asennuskiskot 2 mm terästä Viimeistely Sinkki (U) (mm) (mm) (mm) Paino kg 26U ,52 CPZ-0-26YY U ,85 CPZ-0-32YY U ,08 CPZ-0-36YY U ,25 CPZ-0-39YY U ,42 CPZ-0-42YY0-0600* 47U ,7 CPZ-0-47YY Seinäpaneeli 1,2 mm terästä Väri RAL 7035 ja RAL 9005 Viimeistely Sähköstaattinen jauheväri (U) (mm) (mm) (mm) Paino kg 26U ,11 CPZ-X-26Y U ,46 CPZ-X-26Y U ,58 CPZ-X-26Y U ,53 CPZ-X-32Y U ,35 CPZ-X-32Y U ,49 CPZ-X-36Y U ,62 CPZ-X-36Y U ,57 CPZ-X-39Y U ,93 CPZ-X-42Y U ,54 CPZ-X-42Y U ,13 CPZ-X-47Y U ,13 CPZ-X-47Y Kaareva ovi, runsas rei itys 1,2 mm terästä Viimeistely Sähköstaattinen jauheväri Rei itysarvo 82% Väri RAL 7035 ja RAL 9005 (U) (mm) (mm) (mm) Paino kg 21U+21U ,20 CPZ-X-426Y U+21U ,32 CPZ-X-428Y Muodostettu rei ityskuvio 80% 12 Formed Pattern Perforation with 80% X (Värikoodi): 7:RAL 7035 vaalean harmaa, 9:RAL 9005 musta

13 Jaettu seinäpaneeli 1,2 mm terästä Viimeistely Sähköstaattinen jauheväri Väri RAL 7035 (vaalean harmaa) ja RAL 9005 (musta) 60 (U) (mm) (mm) (mm) Paino kg 36U ,79 CPZ-X-36Y U ,33 CPZ-X-36Y U ,06 CPZ-X-39Y U ,33 CPZ-X-42Y U ,67 CPZ-X-42Y U ,71 CPZ-X-42Y * 47U ,46 CPZ-X-47Y U ,00 CPZ-X-47Y U ,54 CPZ-X-47Y Kiinteä metallinen takaseinä 1,2 mm terästä Viimeistely Sähköstaattinen jauheväri Väri RAL 7035 (vaalean harmaa) ja RAL 9005 (musta) (U) (mm) (mm) (mm) Paino kg 26U ,40 CPZ-X-266Y U ,59 CPZ-X-268Y U ,09 CPZ-X-326Y U ,92 CPZ-X-328Y U ,21 CPZ-X-366Y U ,47 CPZ-X-368Y U ,62 CPZ-X-398Y U ,89 CPZ-X-426Y U ,79 CPZ-X-428Y U ,29 CPZ-X-476Y U ,72 CPZ-X-478Y Kiinteä metallinen ovi Lasiovi metallikiinnikkeiden tukema 1,2 mm terästä Viimeistely Sähköstaattinen jauheväri Väri RAL 7035 (vaalean harmaa) ja RAL 9005 (musta) (U) (mm) (mm) (mm) Paino kg 26U ,08 CPZ-X-266Y U ,74 CPZ-X-268Y U ,15 CPZ-X-326Y U ,31 CPZ-X-328Y U ,50 CPZ-X-366Y U ,98 CPZ-X-368Y U ,24 CPZ-X-398Y U ,54 CPZ-X-426Y U ,51 CPZ-X-428Y U ,24 CPZ-X-476Y U ,62 CPZ-X-478Y ,2 mm terästä,4 mm karkaistu lasi, sävytetty vasemmalta tai oikealta puolelta Viimeistely Sähköstaattinen jauheväri Väri RAL 7035 ja RAL 9005 (U) (mm) (mm) (mm) Paino kg 26U ,41 CPZ-X-266Y U ,86 CPZ-X-268Y U ,29 CPZ-X-326Y U ,23 CPZ-X-328Y U ,55 CPZ-X-366Y U ,81 CPZ-X-368Y U ,00 CPZ-X-398Y U ,43 CPZ-X-426Y U ,18 CPZ-X-428Y U ,00 CPZ-X-476Y U ,16 CPZ-X-478Y

14 Rei itetty kaareva ovi Rei itysarvo 1,2 mm terästä 67% Viimeistely Väri Sähköstaattinen jauheväri RAL 7035 ja RAL 9005 (U) (mm) (mm) (mm) Paino, kg 26U ,41 CPZ-X-266Y U ,55 CPZ-X-366Y U ,00 CPZ-X-398Y U ,43 CPZ-X-426Y0-0905* 42U ,18 CPZ-X-428Y U ,00 CPZ-X-476Y U ,16 CPZ-X-478Y Rei itetty litteä ovi Rei itysarvo 1,2 mm terästä 65% Viimeistely Väri Sähköstaattinen jauheväri RAL 7035 ja RAL 9005 (U) (mm) (mm) (mm) Paino, kg 26U ,21 CPZ-X-266Y U ,35 CPZ-X-366Y U ,50 CPZ-X-398Y U ,23 CPZ-X-426Y U ,08 CPZ-X-428Y U ,90 CPZ-X-476Y U ,86 CPZ-X-478Y Rei itetty litteä kaksoisovi Rei itysarvo Lasinen kaksoisovi 1,2 mm terästä 65% Viimeistely Sähköstaattinen jauheväri Väri RAL 7035 ja RAL 9005 (U) (mm) (mm) (mm) Paino, kg 26U ,38 CPZ-X-266Y U ,14 CPZ-X-366Y U ,53 CPZ-X-398Y U ,45 CPZ-X-426Y U ,40 CPZ-X-428Y U ,57 CPZ-X-476Y U ,74 CPZ-X-478Y Viimeistely Väri 1,2 mm terästä, 4 mm Karkaistu lasi Sähköstaattinen jauheväri RAL 7035 ja RAL 9005 (U) (mm) (mm) (mm) Paino, kg 42U ,66 CPZ-X-428Y U ,70 CPZ-X-478Y X : Värikoodi= 7: RAL 7035 (harmaa); 9: RAL 9005 (musta) 14

15 Kiinteä metallinen kaksoisovi 1,2 mm terästä Viimeistely Sähköstaattinen jauheväri Väri RAL 7035 ja RAL 9005 (U) (mm) (mm) (mm) Paino, kg 42U ,81 CPZ-X-428Y U ,12 CPZ-X-478Y Litteä ovi, runsas rei itys 1,2 mm terästä Viimeistely Sähköstaattinen jauheväri Rei itysarvo 80% Väri RAL 7035 ja RAL 9005 (U) (mm) (mm) (mm) Paino, kg 26U ,91 CPZ-X-266Y U ,93 CPZ-X-426Y U ,78 CPZ-X-428Y U ,60 CPZ-X-476Y U ,56 CPZ-X-478Y Kaareva ovi, runsas rei itys 1,2 mm terästä Viimeistely Sähköstaattinen jauheväri Rei itysarvo 82% Väri RAL 7035 ja RAL 9005 (U) (mm) (mm) (mm) Paino, kg 26U ,10 CPZ-X-266Y U ,13 CPZ-X-426Y U ,88 CPZ-X-428Y U ,70 CPZ-X-476Y U ,86 CPZ-X-478Y Muodostettu rei ityskuvio 82% Litteä kaksoisovi, runsas rei itys Formed Pattern Perforation with 82% 1,2 mm terästä Viimeistely Sähköstaattinen jauheväri Rei itysarvo 80% Väri RAL 7035 ja RAL 9005 (U) (mm) (mm) (mm) Paino, kg 26U ,08 CPZ-X-266Y U ,84 CPZ-X-366Y U ,23 CPZ-X-398Y U ,15 CPZ-X-426Y U ,10 CPZ-X-428Y U ,27 CPZ-X-476Y U ,44 CPZ-X-478Y Muodostettu rei ityskuvio 80% 15 Formed Pattern Perforation with 82%

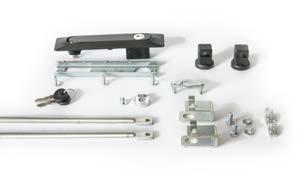

16 Säädettävät jalat Viimeistely Teräs ja muovi ABS 4 kpl laatikossa Sinkki 85 Staattinen kuormitus enintään Paino, kg 600 kg / kpl 0.35 CCA * Monipisteinen lukko kaksoisoville Polyamidi, teräs 1 kpl laatikossa CPZ-0-YYYY pisteen lukko yhdelle rei itetylle ovelle Osan numero Polyamidi, teräs 1 kpl laatikossa CPZ-0-YYYY pisteen lukko yhdelle rei itetylle ovelle Osan numero Polyamidi, teräs 1 kpl laatikossa CPZ-0-YYYY0-1006* 16

17 Pyöräjalat 12 Viimeistely Teräs ja muovi ABS Pakkauksessa 2 kpl jarrurenkaan kanssa ja 2 kpl ilman jarrua Sinkki Staattinen kuormitus enintään Paino, kg Osan numero 75 kg / kpl 0.77 CCA Yhden pisteen lukitus Osan numero Polyamidi 1 kpl laatikossa CPZ-0-YYYY Sylinterimäinen lukko sivupaneelille Osan numero Samakki, sinkki 1 kpl laatikossa CPZ-0-YYYY Sylinterimäinen lukko kiinteälle metalliselle paneelille Osan numero Samakki, sinkki 1 kpl laatikossa CPZ-0-YYYY

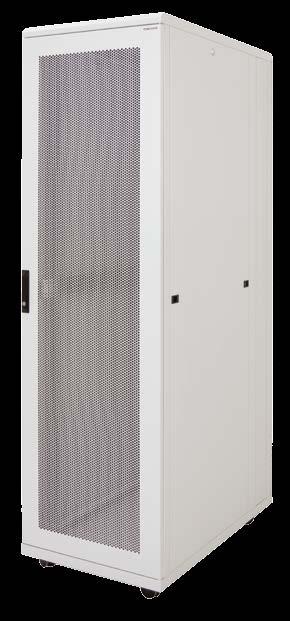

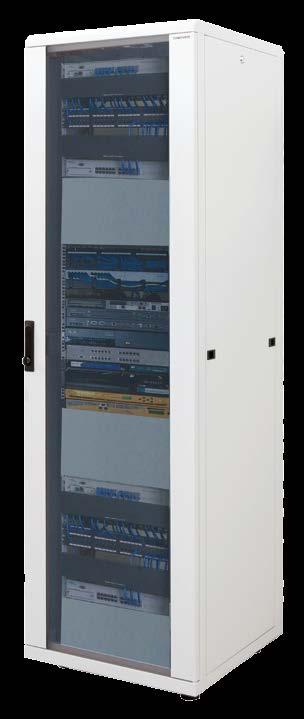

18 Räkkikaappi Inorax-ST Network tietoliikenteelle METALLI Inorax-ST Network on kustannustehokas räkki tietoliikenteen kaapelointiin, joka sisältää tiheän kaapeloinnin ja datakeskuksen vaatimukset. Sen modulaarinen rakenne on käytännöllinen valinta tuleville suunnitelmille. Se mahdollistaa edistyneitä kuidun ja kuparikaapelien halintajärjestelmiä: auttaa yksinkertaistamaan kaapeliasennusta ja huoltoa samalla tarjoten mahdollisimman paljon kaapelipaikkoja korkean tiheyden kaapelointivaatimuksiin. Saatavilla on laaja valikoima kaapelihallinnan tarvikkeita varmistamaan kupari- ja kuitukaapelien sekä laitteiden täydellistä hallintaa. Flat-pack optio mahdollistaa jopa 60% säästöä kuljetusten kustannuksissa ja varastotilassa. Tekniset ominaisuudet 1-1, 2-1, 5-2mm terästä Väri RAL 7035 tai RAL 9005 Yhteensopivuus Staattinen kuormitus enintään Viimeistely RoS, UL Sertifioitu Koottu tai kokoamaton (flat pack) Jopa 1500 kg. Ovet, sivupaneelit, kattolevy, pohjalevy, Sähköstaattinen jauheväri asennuskiskot: Sinkki Vakiokokoonpano Turvalasi etuovessa Kiinteät sivupaneelit, joissa lieriömäiset lukot ja salvat Kiinteä takapaneeli lieriömäisillä lukoilla Sisempi kattolevy, jossa 3 kaapeliläpivientiä 800 leveissä sekä 1 kaapeliläpivienti 600 leveissä räkeissä sekä tuulettimen aukot 2 paria syvyydeltä säädettäviä tukevia asennuskiskoja 2 paria säädettäviä jalkoja Etuovi kääntökahvalla ja yhden pisteen lukituksella Pohjalevy jossa 3 kaapeliläpivientiä 800 leveissä ja 1 kaapeliläpivienti 600 leveissä räkeissä 18

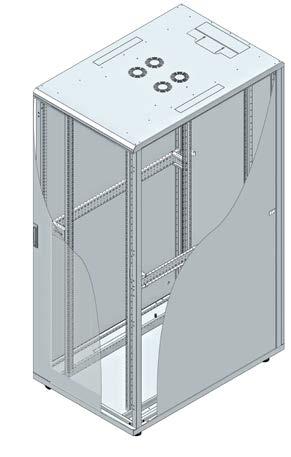

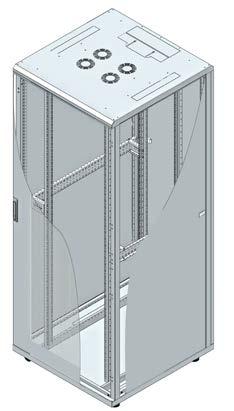

19 w1 c d1 h1 Tilaustiedot Korkeus U Ulkoleveys () mm Ulkosyvyys () mm Ulkokorkeus () mm Sisäleveys (w1) mm Sisäsyvyys (d1) mm Sisäkorkeus (h1) mm Kiskojen säädettävä syvyysalue (mm) Paino kg 16U ,8 CSN-X-1666A 22U ,2 CSN-X-2266A 22U ,7 CSN-X-2268A 26U ,5 CSN-X-2666A 26U ,6 CSN-X-2668A 26U ,6 CSN-X-2688A 32U ,9 CSN-X-3266A 32U ,0 CSN-X-3268A 32U ,2 CSN-X-3288A 36U ,2 CSN-X-3666A 36U ,0 CSN-X-3668A 36U ,0 CSN-X-3688A 39U CSN-X-3988A 42U ,6 CSN-X-4266A 42U ,4 CSN-X-4268A 42U ,9 CSN-X-4260A 42U ,3 CSN-X-4288A 42U ,5 CSN-X-4280A 47U ,5 CSN-X-4766A 47U ,0 CSN-X-4768A 47U ,2 CSN-X-4760A 47U ,0 CSN-X-4788A 47U ,0 CSN-X-4780A X (Värikoodi): 7:RAL 7035 vaalean harmaa, 9:RAL 9005 musta

20 Räkkikaappi Inorax-ST Server palvelimille METALLI Kustannustehokas räkkikaappi Inorax-ST Server on kehitetty itsenäisen konesaliympäristön käyttöön. Siihen mahtuvat kaikki tunnetut palvelimet kuten P, ell, San, Cisco, Juniper, IBM, Compaq muutamaa poikkeusta lukuun ottamatta. Yhden palvelinräkin optimaalisen monipuolisuuden saavuttamista varten käyttäjät voivat määrittää useita syvyyksiä kaapin sisälle säädettävillä asennuskiskoilla, jotka on asennettu raskaaseen käyttöön tarkoitettuihin sivupidikkeisiin. Vaakasuorasti jaetut seinät tarjoavat helpon pääsyn sekä kätevän ylläpidon asennuksen jälkeen. Valinnaisten etu- ja takaovien 80% rei itys mahdollistaa optimaalisen ilmavirran räkin sisällä. Valinnaiset kaapelikourukanavat voidaan asentaa räkin päälle kaapelien reitittämistä varten, jolloin ei tarvita korotetun lattian järjestelmää. Flat-pack optio mahdollistaa jopa 60% säästöä kuljetuksen kustannuksissa ja varastotilassa. Tekniset ominaisuudet 1-1, 2-1, 5-2mm terästä Väri RAL 7035 tai RAL 9005 Yhteensopivuus Staattinen kuormitus enintään Viimeistely RoS, UL Sertifioitu Koottu tai kokoamaton (flat pack) Jopa 1500 kg (600x600mm) Kehikko, ovet, sivupaneelit, kattolevy, pohjalevy, Sähköstaattinen jauheväri asennuskiskot: Sinkki Vakiokokoonpano Rei itetyt etu- ja takaovet, Free Air Ratio (FAR): 65% Etu- ja takaovet varustettuja kääntyvällä kahvalla Kiinteä takapaneeli lieriömäisillä lukoilla ja salvoilla Sisempi kattolevy, jossa 3 kaapeliläpivientiä 800 leveissä sekä 1 kaapeliläpivienti 600 leveissä räkeissä sekä tuulettimen aukot 2 paria syvyydeltä säädettäviä tukevia asennuskiskoja 2 paria säädettäviä jalkoja Pohjalevy jossa 3 kaapeliläpivientiä 800 leveissä ja 1 kaapeliläpivienti 600 leveissä räkeissä 20

21 w1 c d1 h1 Tilaustiedot Korkeus U Ulkoleveys () mm Ulkosyvyys () mm Ulkokorkeus () mm Sisäleveys (w1) mm Sisäsyvyys (d1) mm Sisäkorkeus (h1) mm Kiskojen säädettävä syvyysalue (mm) Paino kg 26U ,0 CSS-X-2660A 26U ,8 CSS-X-2662A 36U ,9 CSS-X-3660A 36U ,5 CSS-X-3662A 39U ,2 CSS-X-3980A 42U ,2 CSS-X-4260A 42U ,0 CSS-X-4261A 42U ,0 CSS-X-4262A 42U ,9 CSS-X-4280A 42U ,6 CSS-X-4281A 42U ,5 CSS-X-4282A 42U ,9 CSS-X-4211A 47U ,7 CSS-X-4760A 47U ,0 CSS-X-4761A 47U ,3 CSS-X-4762A 47U ,3 CSS-X-4780A 47U ,5 CSS-X-4781A 47U ,7 CSS-X-4782A X (Värikoodi): 7:RAL 7035 vaalean harmaa, 9:RAL 9005 musta 21

22 Inorax-ST:n komponentit Kattolevy 2 Pohjalevy 3 Pystysuoraprofiilit 4 asennuskiskot 5 Sivutuen kiskot 6 Seinäpaneeli 7 Etuoven optiot 8 Takaoven optiot 9 Säädettävät jalat 10 Sokkeli 11 Pyöräjalat 22

23 Sivu: 24 Sivu: 25 Sivu: 26 Sivu: 27 Sivut:

24 Inorax-ST:n komponentit Kattolevy 1,5 mm terästä Viimeistely Sähköstaattinen jauheväri Väri RAL 7035 ja RAL 9005 (mm) (mm) (mm) Paino, kg ,8 CSZ-X-YY ,7 CSZ-X-YY ,6 CSZ-X-YY ,5 CSZ-X-YY ,4 CSZ-X-YY ,7 CSZ-X-YY ,6 CSZ-X-YY ,0 CSZ-X-YY ,4 CSZ-X-YY Pohjalevy 1,5 mm terästä Viimeistely Sähköstaattinen jauheväri Väri RAL 7035 ja RAL 9005 (mm) (mm) (mm) Paino, kg ,1 CSZ-X-YY ,0 CSZ-X-YY ,0 CSZ-X-YY ,9 CSZ-X-YY ,9 CSZ-X-YY ,2 CSZ-X-YY ,0 CSZ-X-YY ,5 CSZ-X-YY ,9 CSZ-X-YY Pystysuorat profiilit Asennuskiskot 1,5 mm terästä Viimeistely Sähköstaattinen jauheväri Väri RAL 7035 ja RAL 9005 (U) (mm) (mm) (mm) Paino, kg 16U 48, ,4 CSZ-X-16YY U 48, ,8 CSZ-X-22YY U 48, ,2 CSZ-X-26YY U 48, ,6 CSZ-X-32YY U 48, ,9 CSZ-X-36YY U 48, ,2 CSZ-X-39YY U 48, ,5 CSZ-X-42YY U 48, ,8 CSZ-X-47YY mm terästä Viimeistely Sinkki (U) (mm) (mm) (mm) Paino, kg 16U ,0 CSZ-0-16YY U ,3 CSZ-0-22YY U ,5 CSZ-0-26YY U ,8 CSZ-0-32YY U ,0 CSZ-0-36YY U ,2 CSZ-0-39YY U ,4 CSZ-0-42YY U ,7 CSZ-0-47YY X : Värikoodi = 7: RAL 7035 (harmaa); 9: RAL 9005 (musta)

25 Sivutukikiskot 2 mm terästä Viimeistely Sinkki Kaappi (mm) Kaappi (mm) Paino, kg ,7 CSZ-0-YY ,8 CSZ-0-YY ,8 CSZ-0-YY ,9 CSZ-0-YY ,9 CSZ-0-YY ,8 CSZ-0-YY ,9 CSZ-0-YY ,0 CSZ-0-YY ,0 CSZ-0-YY Sivupaneeli Kiinteä metallinen takapaneeli 1 mm terästä Viimeistely Sähköstaattinen jauheväri Väri RAL 7035 ja RAL 9005 (U) (mm) (mm) (mm) 16U CSZ-X-16Y U CSZ-X-22Y U CSZ-X-22Y U CSZ-X-26Y U CSZ-X-26Y U CSZ-X-26Y U CSZ-X-32Y U CSZ-X-32Y U CSZ-X-36Y U CSZ-X-36Y U CSZ-X-36Y U CSZ-X-36Y U CSZ-X-39Y U CSZ-X-39Y U CSZ-X-42Y U CSZ-X-42Y U CSZ-X-42Y U CSZ-X-42Y U CSZ-X-42Y U CSZ-X-47Y U CSZ-X-47Y U CSZ-X-47Y U CSZ-X-47Y U CSZ-X-47Y mm terästä Viimeistely Sinkki (U) (mm) (mm) (mm) Paino, kg 16U CSZ-X-166Y U ,7 CSZ-X-226Y U ,8 CSZ-X-228Y U ,8 CSZ-X-266Y U ,2 CSZ-X-268Y U ,5 CSZ-X-326Y U ,3 CSZ-X-328Y U ,6 CSZ-X-366Y U ,8 CSZ-X-368Y U ,9 CSZ-X-398Y U ,2 CSZ-X-426Y U ,0 CSZ-X-428Y U ,6 CSZ-X-476Y U ,7 CSZ-X-478Y

26 Kiinteä metallinen ovi 1,2 mm terästä Viimeistely Sähköstaattinen jauheväri Väri RAL 7035 (vaalean harmaa) ja RAL 9005 (musta) Lasinen ovi (U) (mm) (mm) (mm) Paino, kg 16U ,87 CSZ-X-166Y U ,94 CSZ-X-226Y U ,26 CSZ-X-228Y U ,32 CSZ-X-266Y U ,97 CSZ-X-268Y U ,39 CSZ-X-326Y U ,54 CSZ-X-328Y U ,77 CSZ-X-366Y U ,26 CSZ-X-368Y U ,54 CSZ-X-398Y U ,84 CSZ-X-426Y U ,83 CSZ-X-428Y U ,56 CSZ-X-476Y U ,97 CSZ-X-478Y ,2 mm terästä Viimeistely Sähköstaattinen jauheväri Väri RAL 7035 (vaalean harmaa) ja RAL 9005 (musta) Rei itetty litteä ovi (U) (mm) (mm) (mm) Paino, kg 16U ,53 CSZ-X-166Y U ,42 CSZ-X-226Y U ,77 CSZ-X-228Y U ,68 CSZ-X-266Y U ,42 CSZ-X-268Y U ,56 CSZ-X-326Y U ,9 CSZ-X-328Y U ,82 CSZ-X-366Y U ,55 CSZ-X-368Y U ,79 CSZ-X-398Y U ,7 CSZ-X-426Y U ,02 CSZ-X-428Y U ,27 CSZ-X-476Y U ,09 CSZ-X-478Y RAL 7035 (vaalean harmaa) ja 1,2 mm terästä Väri RAL 9005 (musta) Viimeistely Sähköstaattinen jauheväri Rei itysarvo 65% (U) (mm) (mm) (mm) Paino, kg 26U ,81 CSZ-X-266Y U ,15 CSZ-X-366Y U ,02 CSZ-X-398Y U ,80 CSZ-X-426Y U ,17 CSZ-X-428Y U ,97 CSZ-X-476Y U ,69 CSZ-X-478Y Rei itetty litteä kaksoisovi RAL 7035 (vaalean harmaa) ja 1,2 mm terästä Väri RAL 9005 (musta) Viimeistely Sähköstaattinen jauheväri Rei itysarvo 65% (U) (mm) (mm) (mm) Paino, kg 26U ,99 CSZ-X-266Y U ,70 CSZ-X-366Y U , CSZ-X-398Y U ,16 CSZ-X-426Y U ,83 CSZ-X-428Y U ,01 CSZ-X-476Y U ,16 CSZ-X-478Y

27 Liiteä ovi, runsas rei itys RAL 7035 (vaalean harmaa) ja 1,2 mm terästä Väri RAL 9005 (musta) Viimeistely Sähköstaattinen jauheväri Rei itysarvo 80% (U) (mm) (mm) (mm) Paino, kg 26U ,51 CSZ-X-266Y U ,85 CSZ-X-366Y U ,72 CSZ-X-398Y U ,50 CSZ-X-426Y U ,87 CSZ-X-428Y U ,67 CSZ-X-476Y U ,39 CSZ-X-478Y Kaksoisovi, runsas rei itys RAL 7035 (vaalean harmaa) ja 1,2 mm terästä Väri RAL 9005 (musta) Viimeistely Sähköstaattinen jauheväri Rei itysarvo 80% (U) (mm) (mm) (mm) Paino, kg 26U ,69 CSZ-X-266Y U ,40 CSZ-X-366Y U ,89 CSZ-X-398Y U ,86 CSZ-X-426Y U ,53 CSZ-X-428Y U ,71 CSZ-X-476Y U ,86 CSZ-X-478Y Metallinen takapaneeli kaapelisisäänviennin kanssa 1 mm terästä Viimeistely Sähköstaattinen jauheväri Väri RAL 7035 (vaalean harmaa) ja RAL 9005 (musta) (U) (mm) (mm) (mm) Paino, kg 3U ,97 CSZ-X-036Y U ,35 CSZ-X-038Y U ,24 CSZ-X-046Y U ,71 CSZ-X-048Y U ,52 CSZ-X-056Y U ,06 CSZ-X-058Y U ,79 CSZ-X-066Y U ,42 CSZ-X-068Y Säädettävä kaapelisisäänvientipaneeli ja EPM -tiiviste 1 mm terästä Viimeistely Sähköstaattinen jauheväri Väri RAL 7035 (vaalean harmaa) ja RAL 9005 (musta) (mm) (mm) (mm) Paino, kg ,53 CSZ-X-YYYY

28 Säädettävät jalat 12 Teräs ja muovi ABS Viimeistely 4 kpl laatikossa Sinkki 55 Staattinen kuormitus enintään Paino, kg 600 kg / kpl 0.35 CCA Monipisteinen lukko kaksoisoville Osan numero Polyamidi, teräs 1 kpl laatikossa CPZ-0-YYYY pisteen lukko yhdelle rei itetylle ovelle Osan numero Polyamidi, teräs 1 kpl laatikossa CPZ-0-YYYY pisteen lukko yhdelle rei itetylle ovelle Osan numero Polyamidi, teräs 1 kpl laatikossa CPZ-0-YYYY

29 Pyöräjalat Viimeistely Teräs ja muovi ABS Pakkauksessa 2 kpl jarrurenkaan kanssa ja 2 kpl ilman sitä Sinkki Staattinen kuormitus enintään Paino, kg 75 kg / kpl 0.77 CCA Yhden pisteen lukitus Osan numero Polyamidi 1 kpl laatikossa CPZ-0-YYYY Sylinterimäinen lukko sivupaneelille Osan numero Samakki, sinkki 1 kpl laatikossa CPZ-0-YYYY Sylinterimäinen lukko kiinteälle metalliselle paneelille Osan numero Samakki, sinkki 1 kpl laatikossa CPZ-0-YYYY

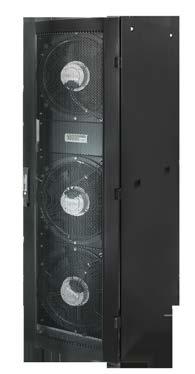

30 MUUT KONESALITARVIKKEET PU-virtarimat Konesaleissa tarvitaan palvelinräkkien sisällä organisoitua, selkeää sähkönjakoa eri laitteille. Yksittäisille laitteille vedetään palvelinräkin sisällä sähköt niin kutsutun PU-riman tai sähköriman kautta. Palvelinräkeissä voi olla useita sähkörimoja. Tällöin esimerkiksi vasemman puolen rimat saavat sähkönsyöttönsä UPS1-järjestelmältä ja oikea puoli saa syöttönsä UPS2-järjestelmältä. PU-virtarimoja on saatavilla erilaisilla ominaisuuksilla varustettuina riippuen täysin konesalin tarpeista. Perusmallin rimat riittävät pieniin perustarpeisiin, mutta saatavilla on eri asiakkaiden kulutuksien seurantaan kehitettyjä mitattavia, älykkäitä sekä etähallittavia rimoja. Esimerkiksi PU:n kautta voidaan kylmäkäynnistää verkkolaitteita etänä. Kaikissa tilanteissa PU-virtarima on hyvin kriittinen konesalin komponentti, jonka pitää olla laadukas. Jäähdyttimet Erilaiset nestekiertoiset jäähdytysratkaisut ovat viime vuosina lisääntyneet konesaleissa. Ideana räkkien väliin asennettavilla jäähdytinlaitteilla on imeä palvelimien tuottama lämpö mahdollisimman suoraviivaisesti jäähdytinlaitteeseen, siirtää lämpöenergia veteen ja tätä kautta johdattaa lämpö pois konesalista poistoputkistoa pitkin. Samaan aikaan jäähdytinlaite saa tuloputkistoa pitkin kylmää jäähdytysvettä jäähdytinlaitteelle, joka puolestaan puhaltaa jäähdytysenergian ilmaan siirrettynä palvelinlaitteille. Rivijäähdyttimen etuna on taata jäähdytys paikallisesti siellä, missä jäähdytystä tarvitaan ja lisäksi etuna on jäähdytinlaitteiden älykkyys, jonka avulla laitteet säätävät puhaltimien kierrosnopeutta sekä veden virtaamaa. Tällöin energiakulutusta voidaan optimoida. Orbiksen tuotevalikoimissa on saatavilla kaksi teholtaan erikokoista jäähdytinlaitetta räkkien väliin asennettaviksi. Pienempi laitteista tarjoaa 30 k jäähdytystehon ja suurempi kykenee 60 k jäähdytystehoon. Jäähdytin Konesalitarvikkeet saatavilla myös orbis.fi -verkkokaupasta 30

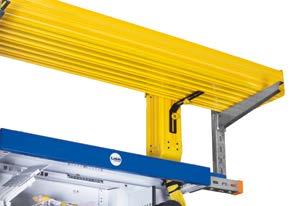

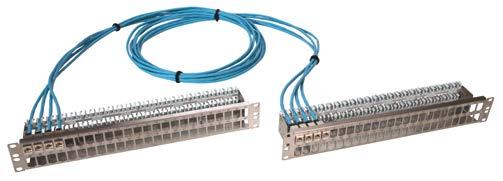

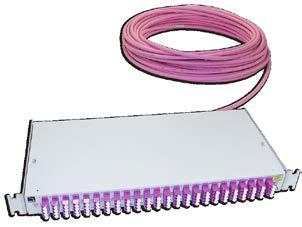

31 Konesalien valokuitupaneelit Konesaleissa valokuitukaapeleiden kytkentään on valittavissa monenlaisia metallisia paneelivaihtoehtoja. Tyypillisin koko on tuuman räkkiin sopiva 1U korkea paneelikotelo, mutta esimerkiksi pystysuuntaan asennettavia malleja käytetään helpottamaan ilman kiertoa salissa. Valokuituverkoissa tavanomaisesti käytettäviä SC- ja LC-liittimien kytkentään soveltuvia tuuman paneeleja voidaan käyttää konesaleissa. Nykyaikaisissa ympäristöissä käytetympiä ovat kuitenkin MTP-kuiduille suunnitellut paneelit, joiden sisällä kytkennät on jaettu pienempiin itsenäisiin moduuleihin. Asentamista ja ylläpitoa helpottavissa paneelimalleissa joko yksittäiset kotelomoduulit tai koko paneelin pohjalevy liukuu kiskoilla ulos paneelista. Samaan paneeliin voidaan tarvittaessa kytkeä sekä kuitu- että kuparikaapeleita etulevyjä vaihtamalla. Kaapelikourut Kuitukaapeleiden taivutussäteiden varmistamiseksi ja kaapelointireittien takaamiseksi palvelinkonesaleissa käytetään kaapelikouruja (Cable ucts). ltaan kourut ovat paloturvallisia, vaipaltaan halogeenittomia (halogen free). Kourut voidaan asentaa konesalien kattoon esimerkiksi pyörötankojen ja kiinnike-korvakkeiden avulla. Kourujen mitoittaminen on helppoa ja kourujen kokoaminen onnistuu tavallisella ruuvivääntimellä ja pienellä poralla. alutessaan voi saada standardimittaisia vaakaosia, joilla voi räätälöidä kourut täsmälleen räkkirivejä vastaavaksi. Paneelit ja kasetit parikaapelointiin Laadukas ja yhteensopiva mekaniikka viimeistelee siistin asennuksen. Keystone yhteensopivat seinätelineet, liitinpaneelit ja muut tarvikkeet ovat osa konesaliverkkoa. 31

32 Orbis Oy on vuonna 49 perustettu suomalainen tiedonsiirtotuotteiden toimittaja. Olemme erikoistuneet langattomien verkkojen RF-teknologiaan sekä valokuituteknologiaan. Oma tuotantomme täydentää valikoimaamme ja mahdollistaa asiakaskohtaiset tuotteet (esim. valmiskaapelit) sekä nopeat ja joustavat toimitukset. Orbiksen tuotteita käytetään tiedonsiirtoverkkojen rakentamiseen kiinteistöjen sisäverkoissa, julkisten tilojen ja liikennevälineiden langattomissa yhteyksissä, teleoperaattoreiden kiinteissä ja mobiiliverkoissa, konesaleissa sekä teollisuudessa. Asiakkaitamme ovat mm. suurimmat suomalaiset teleoperaattorit. Lue lisää kotisivuiltamme Myynti Jukka Korhonen Puh Orbis Oy Puh orbis.fi Verkkokauppa orbis Puh worbis.fi 32
