V-Säleiköt auringonsuoja- ja julkisivusäleiköt Ab Vikströms Plåtslageri Oy VARJOPUOLI RT 38706

Transkriptio

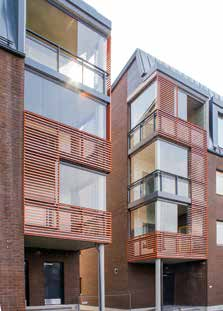

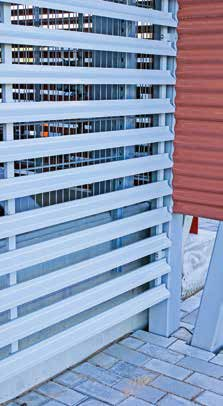

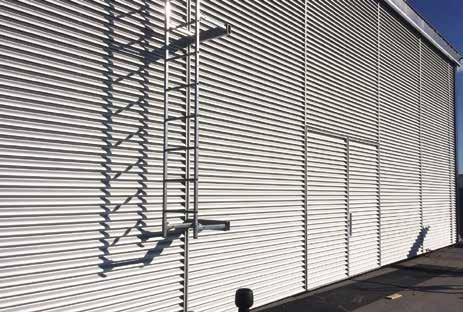

1 RT tuotetieto RT CAD/BIM tuotetieto toukokuu (9) RT Talo Talo 90 X31 julkisivujärjestelmät SfB F3 Hoito- ja huoltokoodi V-Säleiköt auringonsuoja- ja julkisivusäleiköt Ab Vikströms Plåtslageri Oy VARJOPUOLI Vikströmin peltisepänliike on aloittanut toimintansa vuonna 1979 peltikattojen valmistuksella ja asennuksella. Nykyisin yritys toimii myös V-säleikköjen valmistajana. V-Säleiköt valmistetaan pursotetuista alumiiniprofiileista. Pintakäsittelynä anodisointi ja polyesteripulverimaalaus. As Oy Vuoreksen Matti, Tampere VLK Bussiterminaali, Helsinki-Vantaa K-Supermarket Pihtipudas Kauppapaikka Herman, Kuopio KOy Palokanvarma, Jyväskylä

2 RT tuotetieto 2 Minisäle 34 x 53mm 34 mm Pikkusäle 52 x 75mm 52 mm 75 mm 53 mm Minisälettä voidaan käyttää kuvan mukaisesti vaakasäleikkönä, eli aurinkolippana. Parhaimmillaan se on kuitenkin pystysäleikkönä. - Tavallisimmat sälejaot: 50mm ja 75mm - Voidaan toimittaa myös 40x40mm kulmalla, - Tavallisimmat sälejaot: 75mm ja 100mm - Pikkusäleelle on suunniteltu oma reunaprofiili, jota voidaan käyttää joko kantavana runkona tai yhdessä putkirunkojen kanssa, jolloin reunaprofiili toimii vain koristeena

3 RT tuotetieto 3 Isosäle 93 x 103mm 93 mm 103 mm - Tavallisimmat sälejaot: 100mm ja 125mm - Isosäleelle on suunniteltu oma reunaprofiili, jota voidaan käyttää joko kantavana runkona tai yhdessä putkirunkojen kanssa, jolloin reunaprofiili toimii vain koristeena Aaltosäle 52 x 75mm 52 mm 75 mm - Tavallisimmat sälejaot: 75mm ja 100mm - Aaltosäleelle on suunniteltu oma reunaprofiili, jota voidaan käyttää joko kantavana runkona tai yhdessä putkirunkojen kanssa, jolloin reunaprofiili toimii vain koristeena

4 RT tuotetieto 4 Isoaaltosäle 93 x 140mm 93 mm Nokkasäle 52 x 50mm 52 mm 50 mm 140 mm - Tavallisimmat sälejaot: 125mm ja 150mm - Isoaaltosäleelle ei ole olemassa vakiomallista reunaprofiilia, mutta voimme kuitenkin tarvittaessa pokata sellaisen alumiinipellistä Nokkasälettä voidaan käyttää kuvan mukaisesti vaakasäleikkönä, eli aurinkolippana. Parhaimmillaan se on kuitenkin pystysäleikkönä. - Tavallisimmat sälejaot: 50mm ja 75mm - Voidaan toimittaa myös 40x40mm kulmalla,

5 RT tuotetieto 5 Isonokkasäle 136 x 80mm 136 mm U-säle 35 x 40mm 35 mm 40 mm 80 mm - Tavallisimmat sälejaot: 125mm ja 150mm - Isonokkasäleelle ei ole olemassa vakiomallista reunaprofiilia, mutta voimme kuitenkin tarvittaessa pokata sellaisen alumiinipellistä - Tavallisimmat sälejaot: 50mm ja 75mm - Voidaan toimittaa myös 40x40mm kulmalla,

6 RT tuotetieto 6 Lattasäle 8 x 94mm 94 mm 8 mm max 2,5m - Tavallisimmat sälejaot: 50mm, 75mm ja 100mm - Lattasäle kiinnitetään ruuveilla suoraan reunaprofiiliin - Lattasäle 8 soveltuu erittäin hyvin kohteisiin, jossa on vältettävä lumikuorman kertymistä aurinkolipan päälle - Optiona myös pyöreä etuprofiili ja päätylaput Kuusiosäle 55 x 80mm 55 mm 80 mm Kuusiosälettä voidaan käyttää kuvan mukaisesti vaakasäleikkönä, eli aurinkolippana. Parhaimmillaan se on kuitenkin pystysäleikkönä. - Tavallisimmat sälejaot: 100mm ja 125mm Päätylappu - Kuusiosäleeseen on saatavilla joko muoviset päätylaput tai eriksen päädyt peittävä pokattu alumiinilista

7 RT tuotetieto 7 Vinosäle 60 x 10mm 60 mm 10 mm Max 3m 40 x 3mm välituella Vinosäle asennetaan ruuvammalla säleet suoraan reunaprofiiliin. - Tavallisimmat sälejaot: 75mm ja 100mm - Optiona myös pyöreä etuprofiili ja päätylaput Max 3m 40 x 3mm välituella Kotelosäle 95 x 35mm 95 mm 35 mm Kotelosäle kootaan lopulliseen muotoonsa kahdesta osasta. - Tavallisimmat sälejaot: 50mm ja 75mm - Kotelosälleelle on myös saatavilla reunaprofiili

8 RT tuotetieto 8 RL35T 35 x 25mm 35 mm 25 mm - Tavallisimmat sälejaot: 50mm ja 75mm - Voidaan toimittaa myös 40x40mm kulmalla, - RL35T on siro ja kompakti säle - Soveltuu erityisen hyvin myös sisätiloihin väliseiniksi tai sermiksi Ovaalisäle 195 x 25mm 195 mm 25 mm Kiinnityspala Ovaaalisäle voidaan asentaa joko suoraan runkoputkeen ruuvaamalla säle keskimmäisistä ruuvitaskuista haluttuun kiinteään kulmaan. Vaihtoehtoisesti voidaan käyttää säädettävää kiinnityspalaa. - Tavallisimmat sälejaot: 200mm ja 250mm - Reunaan voidaan myös pokata ja porata reunaprofiili, joka peittää kaikki säleiden päät. Tällöin maksimileveys on 2m - Säleille on saatavilla myös päätylaput - Säle kiinnitetään joko erillisillä kiinnityspaloilla, joissa erikseen valittava kallistuskulma, tai ruuveilla reunaprofiilin läpi

9 RT tuotetieto 9 D-säle 10 x 22mm 22 mm 10 mm max 500mm - Tavallisimmat sälejaot: 25mm ja 50mm - Vakiorunkoputki 20 x 15mm putki - Voidaan toimittaa myös 40x40mm kulmalla, - D-säle on siro ja kompakti säle. Se soveltuu erityisen hyvin myös sisätiloihin väliseiniksi tai sermiksi. - Kiinnitetään ruuveilla säleen takaa I-säle 69 x 25mm 69 mm 25 mm - Tavallisimmat sälejaot: 50mm ja 70mm - Voidaan toimittaa myös 40x70mm kulmalla, - I-säleen symmetrinen muoto tekee siitä ihanteellisen aita- ja näkösuojasäleen - Sopi erityisen hyvin sovelluksiin, jossa säle halutaan asentaa pystyasentoon.

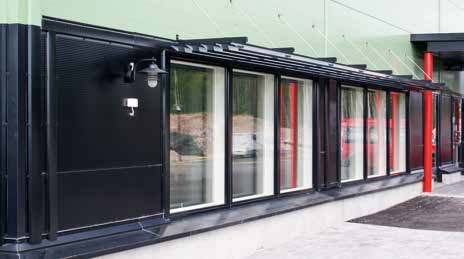

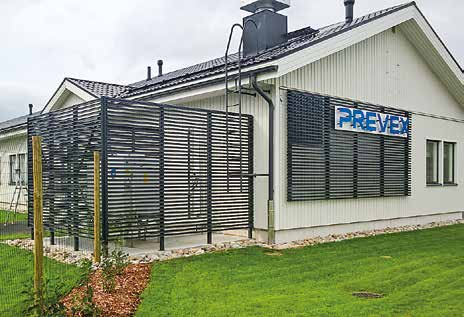

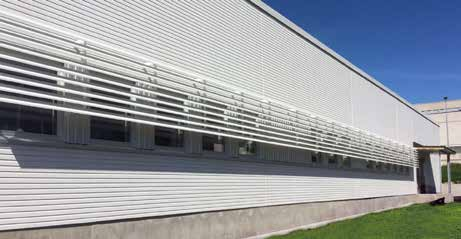

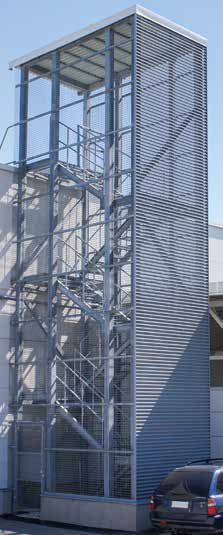

10 RT tuotetieto 10 Kauppapaikka Herman, Kuopio Prevex, Uusikaarlepyy PPSHP, Välinehuolto, Oulu KOy Palokanvarma, Jyväskylä Aaro Forsman Oy, Vantaa VALMISTUS, MYYNTI JA NEUVONTA Ab Vikströms Plåtslageri Oy / VARJOPUOLI Pännäistentie PIETARSAARI rami.lehtola@varjopuoli.fi VARJOPUOLI
