1 Tasoprofiilit

2

3 Avoin hammastettu pinta 2 Stepbloc D / Stepbloc F 3 Umpinainen pinta 14 Formstep G1 / Formstep G6 15 Aderstep G1 / Steplarm G 16 Kohokuvioitu ja kumpaankin suuntaan rei itetty pinta 4 Formstep N / Stephuit N 5 Formstep 04 / Stepclair N 6 Ultrastep N 7 Bostep G / Sileä levy 17 Erikoismuodot 18 Stephuit FH 19 Stepbloc D -kattokulkutieprofiili 21 Passcran-kulkutie 21 Kohokuvioitu ja ylöspäin rei itetty pinta 8 Formstep 05 / Aderstep N 9 Askelmatasot 22 Kiinnikkeet 24 Kohokuvioitu ja alaspäin rei itetty pinta 10 Formstep 06 / Airstep N 11 Kiinnityselementit 26 Tikaspuolaprofiilit 27 Metallilevyjen käsittely 28 Uritettu pinta 12 Stepplus N / Stepplus Pintakäsittely 30 Tuotanto 32 Tekniikka ja palvelu 33 Referenssit 34

4 2 AVOIN HAMMASTETTU PINTA AVOIN HAMMASTETTU PINTA Stepbloc D Stepbloc F OIKEA KUVA: NOSTURIN PUOMIN KULKUTIE

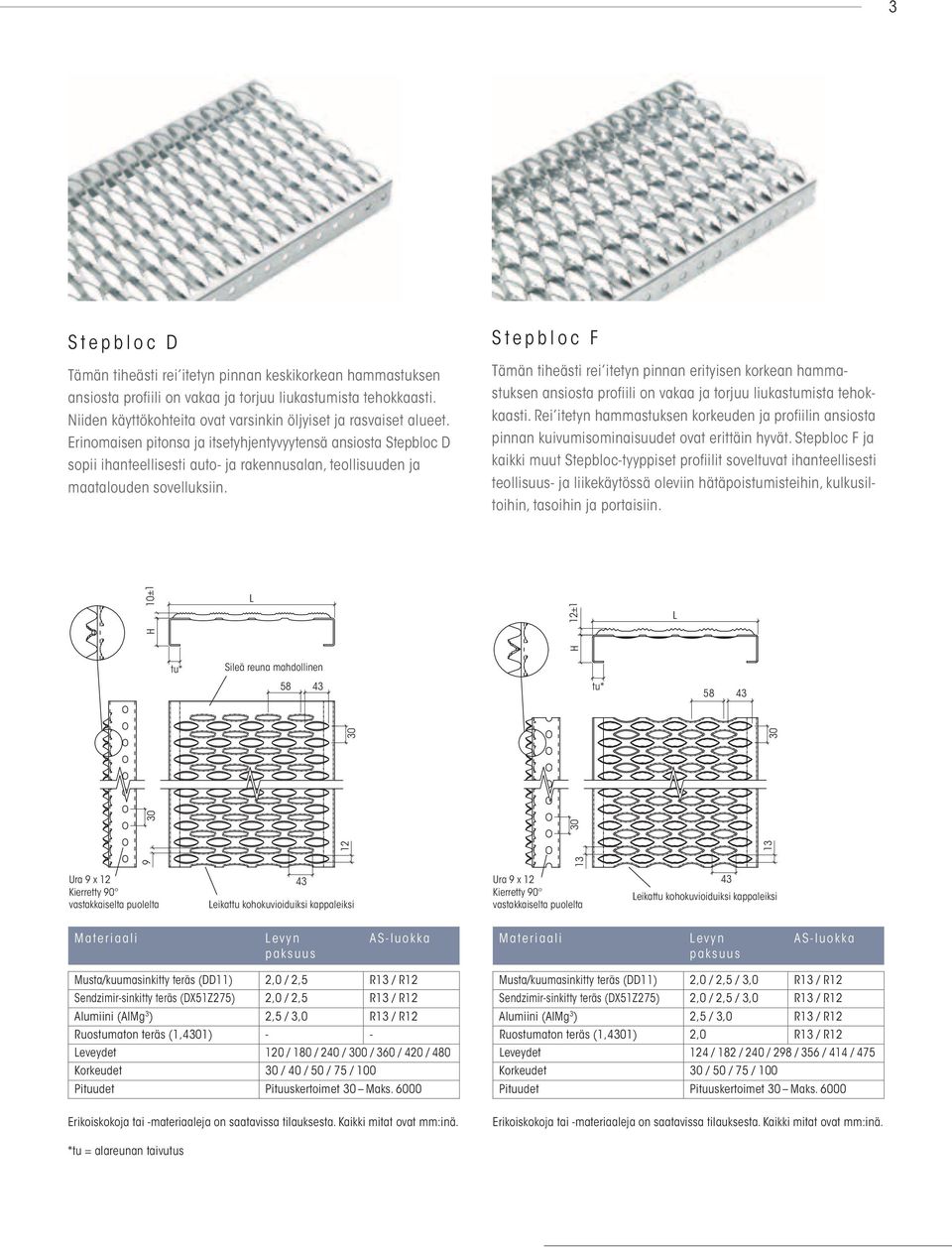

5 3 Stepbloc D Tämän tiheästi rei itetyn pinnan keskikorkean hammastuksen ansiosta profiili on vakaa ja torjuu liukastumista tehokkaasti. Niiden käyttökohteita ovat varsinkin öljyiset ja rasvaiset alueet. Erinomaisen pitonsa ja itsetyhjentyvyytensä ansiosta Stepbloc D sopii ihanteellisesti auto- ja rakennusalan, teollisuuden ja maatalouden sovelluksiin. Stepbloc F Tämän tiheästi rei itetyn pinnan erityisen korkean hammastuksen ansiosta profiili on vakaa ja torjuu liukastumista tehokkaasti. Rei itetyn hammastuksen korkeuden ja profiilin ansiosta pinnan kuivumisominaisuudet ovat erittäin hyvät. Stepbloc F ja kaikki muut Stepbloc-tyyppiset profiilit soveltuvat ihanteellisesti teollisuus- ja liikekäytössä oleviin hätäpoistumisteihin, kulkusiltoihin, tasoihin ja portaisiin. 30 H 10±1 tu* L Sileä reuna mahdollinen ±1 H tu* L Ura 9 x 12 Kierretty 90 vastakkaiselta puolelta 43 Leikattu kohokuvioiduiksi kappaleiksi Ura 9 x 12 Kierretty 90 vastakkaiselta puolelta 43 Leikattu kohokuvioiduiksi kappaleiksi Materiaali Levyn paksuus AS-luokka Materiaali Levyn paksuus AS-luokka Musta/kuumasinkitty teräs (DD11) 2,0 / 2,5 R13 / R12 Sendzimir-sinkitty teräs (DX51Z275) 2,0 / 2,5 R13 / R12 Alumiini (AlMg 3 ) 2,5 / 3,0 R13 / R12 Ruostumaton teräs (1,4301) - - Leveydet 120 / 180 / 240 / 300 / 360 / 420 / 480 Korkeudet 30 / 40 / 50 / 75 / 100 Pituudet Pituuskertoimet 30 Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä. Musta/kuumasinkitty teräs (DD11) 2,0 / 2,5 / 3,0 R13 / R12 Sendzimir-sinkitty teräs (DX51Z275) 2,0 / 2,5 / 3,0 R13 / R12 Alumiini (AlMg 3 ) 2,5 / 3,0 R13 / R12 Ruostumaton teräs (1,4301) 2,0 R13 / R12 Leveydet 124 / 182 / 240 / 298 / 356 / 414 / 475 Korkeudet 30 / 50 / 75 / 100 Pituudet Pituuskertoimet 30 Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä. *tu = alareunan taivutus

6 4 KOHOKUVIOITU JA KUMPAANKIN SUUNTAAN REI ITETTY PINTA KOHOKUVIOITU JA KUMPAANKIN SUUNTAAN REI ITETTY PINTA Formstep N Stephuit N Formstep 04 Stepclair N Ultrastep N OIKEA KUVA: KEVYEN LIIKENTEEN TIE, EIDER-JOEN SILTA

7 5 Formstep N Profiilin pienet rei itykset suuntautuvat ylöspäin ja suuret rei itykset alaspäin, mikä tehostaa profiilin vakautta sekä kuivumis- ja liukastumisenesto-ominaisuuksia. Tätä profiili soveltuu ulkokäyttöön. Se soveltuu ihanteellisesti askelmiksi, kulkuteiksi, alustoiksi, telinelevyiksi ja koneasemiin. Stephuit N Pinnan liukastumisenesto-ominaisuuksiltaan hyvä profiilijärjestelmä, joka sopii monenlaisiin käyttötarkoituksiin. Soveltuu kaikenlaisiin sovelluksiin, myös julkisille alueille, joissa pintojen pienet rei itykset ovat pakollisia. L H tu* Sileä reuna mahdollinen ±1 3±1 L ø 12 ø 7 40 H tu* Sileä reuna mahdollinen ø 5 ø 8 Ura 9 x 12 Kierretty 90 vastakkaiselta puolelta Leikattu kohokuvioiduiksi kappaleiksi Ura 10,2 x 13 Kierretty 90 vastakkaiselta puolelta Leikattu kohokuvioiduiksi kappaleiksi Materiaali Levyn paksuus AS-luokka Materiaali Levyn paksuus AS-luokka Musta/kuumasinkitty teräs (DD11) 2,0 / 2,5 / 3,0 R11 Sendzimir-sinkitty teräs (DX51Z275) 2,0 / 2,5 / 3,0 R11 Alumiini (AlMg 3 ) 2,5 / 3,0 R12 Ruostumaton teräs (1,4301) 2,0 R11 Leveydet 120 / 180 / 240 / 300 / 360 / 420 / 480 Korkeudet 30 / 40 / 50 / 75 / 100 Pituudet Pituuskertoimet 40 Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä. Musta/kuumasinkitty teräs (DD11) 2,0 / 2,5 / 3,0 R13 Sendzimir-sinkitty teräs (DX51Z275) 2,0 / 2,5 / 3,0 R13 Alumiini (AlMg 3 ) 2,5 / 3,0 Ruostumaton teräs (1,4301) 2,0 Leveydet 182 / 240 / 298 / 356 / 414 / 475 Korkeudet 30 / 40 / 50 / 75 / 100 Pituudet Pituuskertoimet Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä. *tu = alareunan taivutus

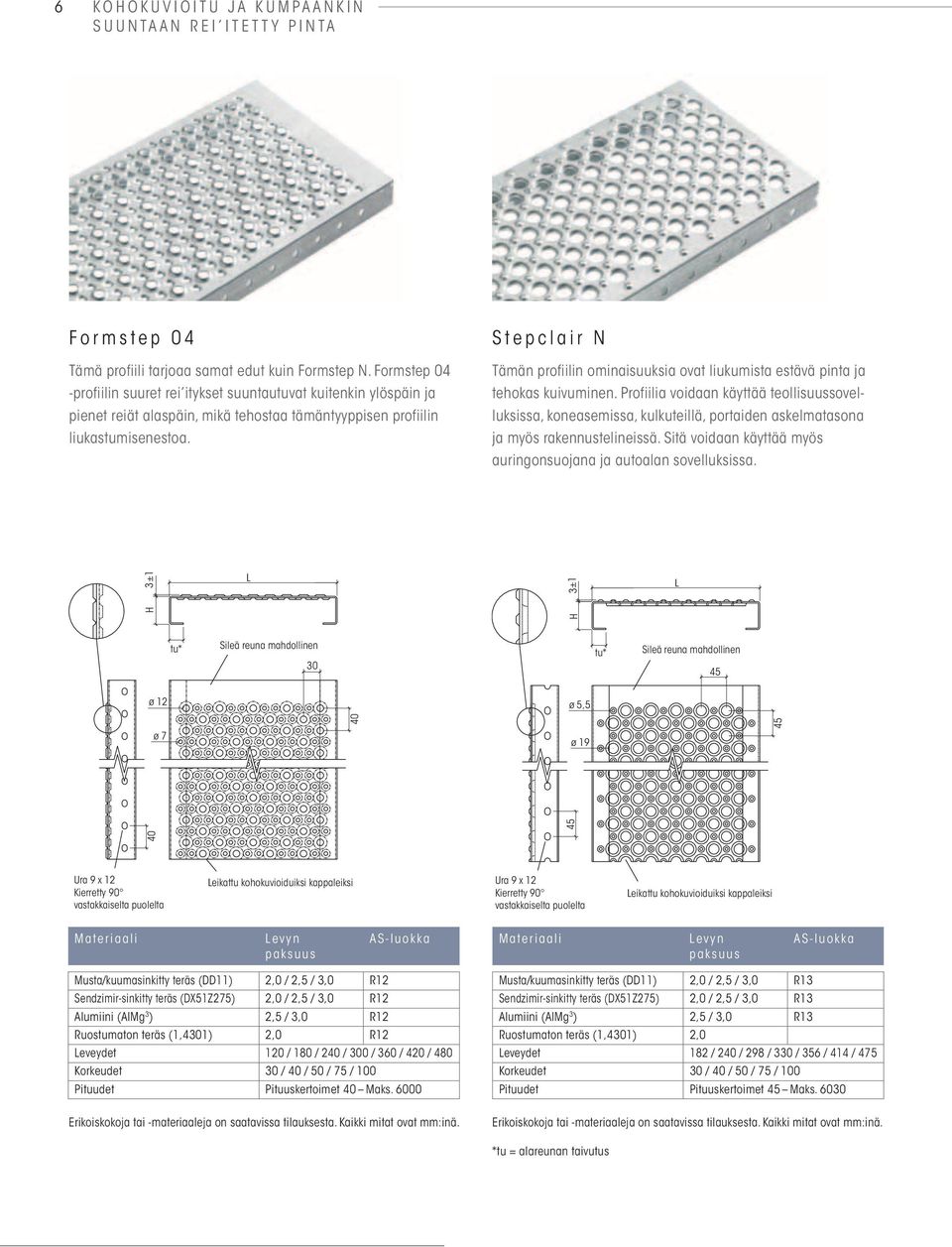

8 6 KOHOKUVIOITU JA KUMPAANKIN SUUNTAAN REI ITETTY PINTA Formstep 04 Tämä profiili tarjoaa samat edut kuin Formstep N. Formstep 04 -profiilin suuret rei itykset suuntautuvat kuitenkin ylöspäin ja pienet reiät alaspäin, mikä tehostaa tämäntyyppisen profiilin liukastumisenestoa. Stepclair N Tämän profiilin ominaisuuksia ovat liukumista estävä pinta ja tehokas kuivuminen. Profiilia voidaan käyttää teollisuussovelluksissa, koneasemissa, kulkuteillä, portaiden askelmatasona ja myös rakennustelineissä. Sitä voidaan käyttää myös auringonsuojana ja autoalan sovelluksissa. 3±1 L 3±1 L H tu* Sileä reuna mahdollinen 30 ø 12 ø 7 40 H tu* Sileä reuna mahdollinen ø 5,5 40 ø 19 Ura 9 x 12 Kierretty 90 vastakkaiselta puolelta Leikattu kohokuvioiduiksi kappaleiksi Ura 9 x 12 Kierretty 90 vastakkaiselta puolelta Leikattu kohokuvioiduiksi kappaleiksi Materiaali Levyn paksuus AS-luokka Materiaali Levyn paksuus AS-luokka Musta/kuumasinkitty teräs (DD11) 2,0 / 2,5 / 3,0 R12 Sendzimir-sinkitty teräs (DX51Z275) 2,0 / 2,5 / 3,0 R12 Alumiini (AlMg 3 ) 2,5 / 3,0 R12 Ruostumaton teräs (1,4301) 2,0 R12 Leveydet 120 / 180 / 240 / 300 / 360 / 420 / 480 Korkeudet 30 / 40 / 50 / 75 / 100 Pituudet Pituuskertoimet 40 Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä. Musta/kuumasinkitty teräs (DD11) 2,0 / 2,5 / 3,0 R13 Sendzimir-sinkitty teräs (DX51Z275) 2,0 / 2,5 / 3,0 R13 Alumiini (AlMg 3 ) 2,5 / 3,0 R13 Ruostumaton teräs (1,4301) 2,0 Leveydet 182 / 240 / 298 / 330 / 356 / 414 / 475 Korkeudet 30 / 40 / 50 / 75 / 100 Pituudet Pituuskertoimet Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä. *tu = alareunan taivutus

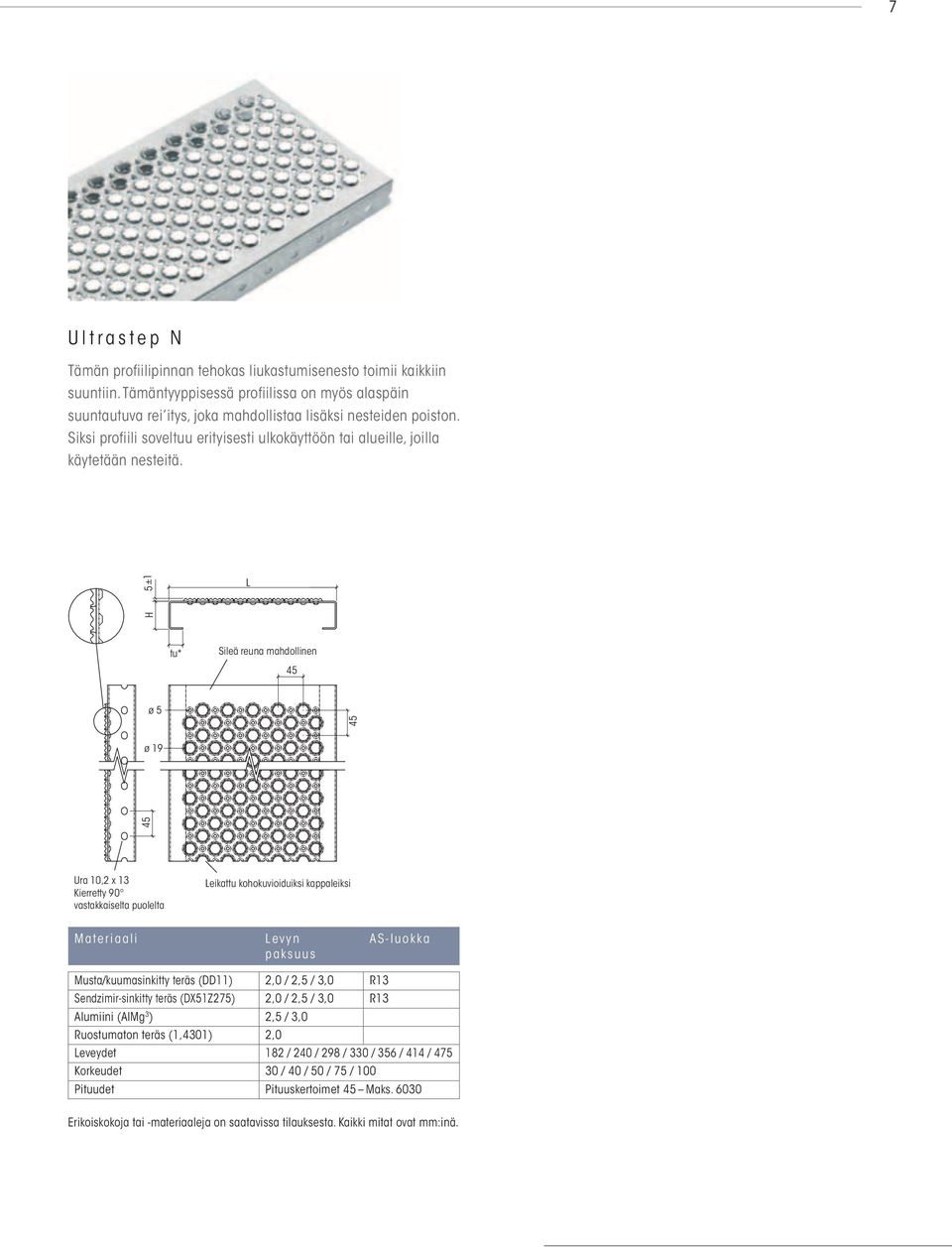

9 7 Ultrastep N Tämän profiilipinnan tehokas liukastumisenesto toimii kaikkiin suuntiin. Tämäntyyppisessä profiilissa on myös alaspäin suuntautuva rei itys, joka mahdollistaa lisäksi nesteiden poiston. Siksi profiili soveltuu erityisesti ulkokäyttöön tai alueille, joilla käytetään nesteitä. H 5±1 L tu* Sileä reuna mahdollinen ø 5 ø 19 Ura 10,2 x 13 Kierretty 90 vastakkaiselta puolelta Leikattu kohokuvioiduiksi kappaleiksi Materiaali Levyn paksuus AS-luokka Musta/kuumasinkitty teräs (DD11) 2,0 / 2,5 / 3,0 R13 Sendzimir-sinkitty teräs (DX51Z275) 2,0 / 2,5 / 3,0 R13 Alumiini (AlMg 3 ) 2,5 / 3,0 Ruostumaton teräs (1,4301) 2,0 Leveydet 182 / 240 / 298 / 330 / 356 / 414 / 475 Korkeudet 30 / 40 / 50 / 75 / 100 Pituudet Pituuskertoimet Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä.

10 8 KOHOKUVIOITU JA YLÖSPÄIN REI ITETTY PINTA KOHOKUVIOITU JA YLÖSPÄIN REI ITETTY PINTA Formstep 05 Aderstep N OIKEA KUVA: PORTAAT JA TASOT, MAINOVA AG:N LAIVANPURKAIN

11 9 Formstep 05 Tämän profiilin liukastumisenesto-ominaisuudet ovat erittäin hyvät. Ylöspäin suuntautuvien rei itysten ansiosta se sopii erityisesti sisäkäyttöön. Aderstep N Tämän profiilin liukastumisenesto-ominaisuudet ovat erittäin hyvät. Ylöspäin suuntautuvien rei itysten ansiosta se sopii erityisesti sisäkäyttöön. H 3±1 L 3 ±1 L tu* Sileä reuna mahdollinen 30 ø H tu* Sileä reuna mahdollinen ø 5 Ura 9 x 12 Kierretty 90 vastakkaiselta puolelta Leikattu kohokuvioiduiksi kappaleiksi Ura 10,2 x 13 Kierretty 90 vastakkaiselta puolelta Leikattu kohokuvioiduiksi kappaleiksi Materiaali Levyn paksuus AS-luokka Materiaali Levyn paksuus AS-luokka Musta/kuumasinkitty teräs (DD11) 2,0 / 2,5 / 3,0 R12 Sendzimir-sinkitty teräs (DX51Z275) 2,0 / 2,5 / 3,0 R12 Alumiini (AlMg 3 ) 2,5 / 3,0 Ruostumaton teräs (1,4301) 2,0 Leveydet 120 / 180 / 240 / 300 / 360 / 420 / 480 Korkeudet 30 / 40 / 50 / 75 / 100 Pituudet Pituuskertoimet 40 Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä. Musta/kuumasinkitty teräs (DD11) 2,0 / 2,5 / 3,0 R13 Sendzimir-sinkitty teräs (DX51Z275) 2,0 / 2,5 / 3,0 R13 Alumiini (AlMg 3 ) 2,5 / 3,0 R13 Ruostumaton teräs (1,4301) 2,0 R12 Leveydet 182 / 240 / 298 / 330 / 356 / 414 / 475 Korkeudet 30 / 40 / 50 / 75 / 100 Pituudet Pituuskertoimet Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä. *tu = alareunan taivutus

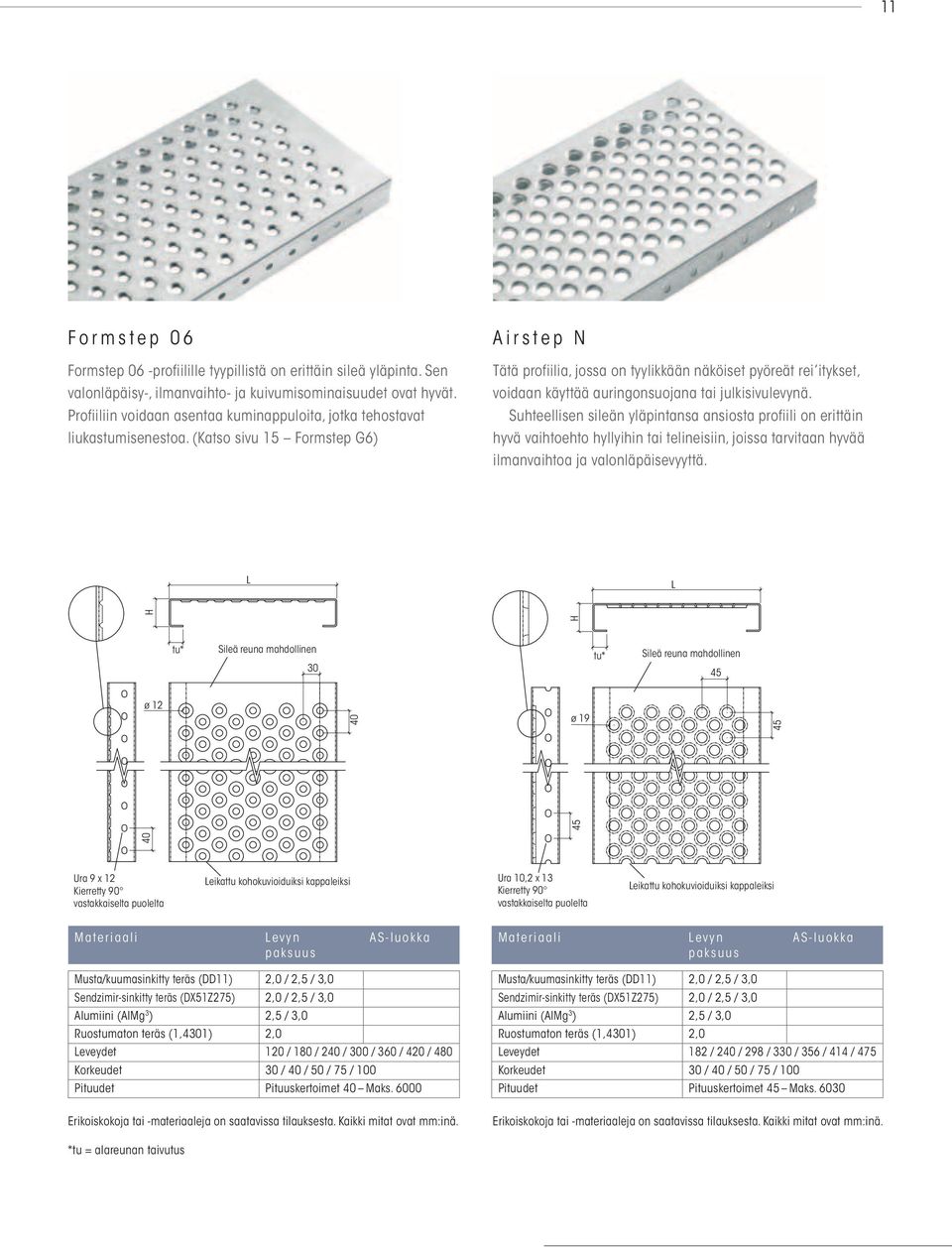

12 10 KOHOKUVIOITU JA ALASPÄIN REI ITETTY PINTA KOHOKUVIOITU JA ALASPÄIN REI ITETTY PINTA Formstep 06 Airstep N OIKEA KUVA: AURINGONSUOJA, KENZINGENIN OPPIKOULU

13 11 Formstep 06 Formstep 06 -profiilille tyypillistä on erittäin sileä yläpinta. Sen valonläpäisy-, ilmanvaihto- ja kuivumisominaisuudet ovat hyvät. Profiiliin voidaan asentaa kuminappuloita, jotka tehostavat liukastumisenestoa. (Katso sivu 15 Formstep G6) Airstep N Tätä profiilia, jossa on tyylikkään näköiset pyöreät rei itykset, voidaan käyttää auringonsuojana tai julkisivulevynä. Suhteellisen sileän yläpintansa ansiosta profiili on erittäin hyvä vaihtoehto hyllyihin tai telineisiin, joissa tarvitaan hyvää ilmanvaihtoa ja valonläpäisevyyttä. L L H tu* Sileä reuna mahdollinen ø 19 H tu* Sileä reuna mahdollinen 30 ø Ura 9 x 12 Kierretty 90 vastakkaiselta puolelta Leikattu kohokuvioiduiksi kappaleiksi Ura 10,2 x 13 Kierretty 90 vastakkaiselta puolelta Leikattu kohokuvioiduiksi kappaleiksi Materiaali Levyn paksuus AS-luokka Materiaali Levyn paksuus AS-luokka Musta/kuumasinkitty teräs (DD11) 2,0 / 2,5 / 3,0 Sendzimir-sinkitty teräs (DX51Z275) 2,0 / 2,5 / 3,0 Alumiini (AlMg 3 ) 2,5 / 3,0 Ruostumaton teräs (1,4301) 2,0 Leveydet 120 / 180 / 240 / 300 / 360 / 420 / 480 Korkeudet 30 / 40 / 50 / 75 / 100 Pituudet Pituuskertoimet 40 Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä. Musta/kuumasinkitty teräs (DD11) 2,0 / 2,5 / 3,0 Sendzimir-sinkitty teräs (DX51Z275) 2,0 / 2,5 / 3,0 Alumiini (AlMg 3 ) 2,5 / 3,0 Ruostumaton teräs (1,4301) 2,0 Leveydet 182 / 240 / 298 / 330 / 356 / 414 / 475 Korkeudet 30 / 40 / 50 / 75 / 100 Pituudet Pituuskertoimet Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä. *tu = alareunan taivutus

14 12 URITETTU PINTA URITETTU PINTA Stepplus N Stepplus 02 OIKEA KUVA: SEINÄVERHOUS, LYONIN LOUIS LUMIÈRE -YLIOPISTO

15 13 Stepplus N Tämäntyyppisessä profiilissa on liukastumisenestopinta ja erittäin hyvä poikittaisjäykkyys, joka mahdollistaa suuren pistekuormituksen. Se myös kuivuu tehokkaasti. Stepplusprofiilia käytetään pääasiassa teollisuudessa, mutta se soveltuu myös julkiseen ja yksityiseen käyttöön. Stepplus N sopii myös seinäverhoukseksi tai arkkitehtuurielementiksi. Stepplus 02 Tässä profiilissa yhdistyvät sileän pinnan ja erinomaisen poikittaisjäykkyyden edut. Valoa läpäisevää profiilia voidaan käyttää erityisesti kohteissa, joissa ei tarvita liukastumisenestoominaisuuksia, kuten varastoissa hyllynä H 3±1 ø 4,5 tu* L 11,5 Sileä reuna mahdollinen H tu* L Sileä reuna mahdollinen 11,5 50 Ura 10,2 x 13 Kierretty 90 vastakkaiselta puolelta Leikattu kohokuvioiduiksi kappaleiksi Ura 10,2 x 13 Kierretty 90 vastakkaiselta puolelta Leikattu kohokuvioiduiksi kappaleiksi Materiaali Levyn paksuus AS-luokka Materiaali Levyn paksuus AS-luokka Musta/kuumasinkitty teräs (DD11) 2,0 / 2,5 R13 Sendzimir-sinkitty teräs (DX51Z275) 2,0 / 2,5 R13 Alumiini (AlMg 3 ) - - Ruostumaton teräs (1,4301) 2,0 R13 / R12 Leveydet 125 / 200 / 250 / 300 Korkeudet 30 / 40 / 50 / 75 / 100 Pituudet Pituuskertoimet 50 Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä. Musta/kuumasinkitty teräs (DD11) 2,0 / 2,5 Sendzimir-sinkitty teräs (DX51Z275) 2,0 / 2,5 Alumiini (AlMg 3 ) - - Ruostumaton teräs (1,4301) 2,0 Leveydet 125 / 200 / 250 / 300 Korkeudet 30 / 40 / 50 / 75 / 100 Pituudet Pituuskertoimet 50 Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä. *tu = alareunan taivutus

16 14 Umpinainen PINTA Umpinainen PINTA Formstep G1 Formstep G6 Aderstep G1 Steplarm G Bostep G Sileä levy OIKEA KUVA: PAULANERIN PANIMO

17 15 Formstep G1 Profiili, jota sen umpinaisen pinnan vuoksi käytetään yleensä sisällä. Tähtikohokuvioitu profiili on tyylikkään näköinen. Pinta ei ole karkea, mutta sen liukastumisenesto-ominaisuudet ovat silti riittävät. Formstep G6 Tämä profiili on tarkoitettu sisäkäyttöön. Profiilissa on kuminappuloita, joiden ansiosta profiilin liukastumisenestoominaisuudet ovat riittävät. Kuminappulat myös vähentävät melua, koska askeleet eivät kohdistu suoraan metallilevyyn. Kuminappuloita on saatavissa mustina ja punaisina. Ne toimitetaan irrallisina. (Nappulat mukana kuvassa) 750 nappulaa neliömetrillä. H 3±1 L H 5±1 L tu* Sileä reuna mahdollinen 20 tu* Sileä reuna mahdollinen 30 ø Ura 9 x 12 Kierretty 90 vastakkaiselta puolelta Leikattu kohokuvioiduiksi kappaleiksi Ura 9 x 12 Kierretty 90 vastakkaiselta puolelta Leikattu kohokuvioiduiksi kappaleiksi Materiaali Levyn paksuus AS-luokka Materiaali Levyn paksuus AS-luokka Musta/kuumasinkitty teräs (DD11) 2,0 / 2,5 / 3,0 R10 Sendzimir-sinkitty teräs (DX51Z275) 2,0 / 2,5 / 3,0 R10 Alumiini (AlMg 3 ) 2,5 / 3,0 Ruostumaton teräs (1,4301) - - Leveydet 120 / 180 / 240 / 300 / 360 / 420 / 480 Korkeudet 30 / 40 / 50 / 75 / 100 Pituudet Pituuskertoimet 40 Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä. Musta/kuumasinkitty teräs (DD11) 2,0 / 2,5 / 3,0 Sendzimir-sinkitty teräs (DX51Z275) 2,0 / 2,5 / 3,0 Alumiini (AlMg 3 ) 2,5 / 3,0 Ruostumaton teräs (1,4301) 2,0 Leveydet 120 / 180 / 240 / 300 / 360 / 420 / 480 Korkeudet 30 / 40 / 50 / 75 / 100 Pituudet Pituuskertoimet 40 Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä. *tu = alareunan taivutus

18 16 Umpinainen PINTA Aderstep G1 Tämäntyyppisessä profiilissa on liukastumisenestopinta, vaikka se onkin umpinainen. Erittäin pienten, pitkittäiskohokuviointien ansiosta Aderstep G1 on tyylikkään näköinen, mikä mahdollistaa sen käytön myös arkkitehtuurielementtinä. Se soveltuu teollisuuskäyttöön, mutta yhtä hyvin myös sekä julkiseen että yksityiseen käyttöön. Steplarm G Tätä profiilia voidaan pitää kyynellevyn houkuttelevana vaihtoehtona, koska profiilin pinta on rakenteeltaan saman kaltainen kuin rihlalevyssä. Se on umpinainen profiili, joka on osoittautunut toimivan erittäin tehokkaasti julkisilla jalankulkualueilla, mutta myös teollisuus- ja liikekäytössä. 3±1 L 3±1 L H tu* Sileä reuna mahdollinen 46 tu* H Ura 10,2 x 13 Kierretty 90 vastakkaiselta puolelta Leikattu kohokuvioiduiksi kappaleiksi Ura 10,2 x 13 Kierretty 90 vastakkaiselta puolelta Leikattu kohokuvioiduiksi kappaleiksi Materiaali Levyn paksuus AS-luokka Materiaali Levyn paksuus AS-luokka Musta/kuumasinkitty teräs (DD11) 2,0 / 2,5 / 3,0 R10 Sendzimir-sinkitty teräs (DX51Z275) 2,0 / 2,5 / 3,0 R10 Alumiini (AlMg 3 ) 2,5 / 3,0 Ruostumaton teräs (1,4301) 2,0 Leveydet 182 / 240 / 298 / 330 / 356 / 414 / 475 Korkeudet 30 / 40 / 50 / 75 / 100 Pituudet Pituuskertoimet Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä. Musta/kuumasinkitty teräs (DD11) 2,0 / 2,5 / 3,0 R9 Sendzimir-sinkitty teräs (DX51Z275) 2,0 / 2,5 / 3,0 R9 Alumiini (AlMg 3 ) 2,5 / 3,0 Ruostumaton teräs (1,4301) 2,0 Leveydet 240 / 298 / 356 Korkeudet 50 / 75 / 100 Pituudet Pituuskertoimet 60 Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä.

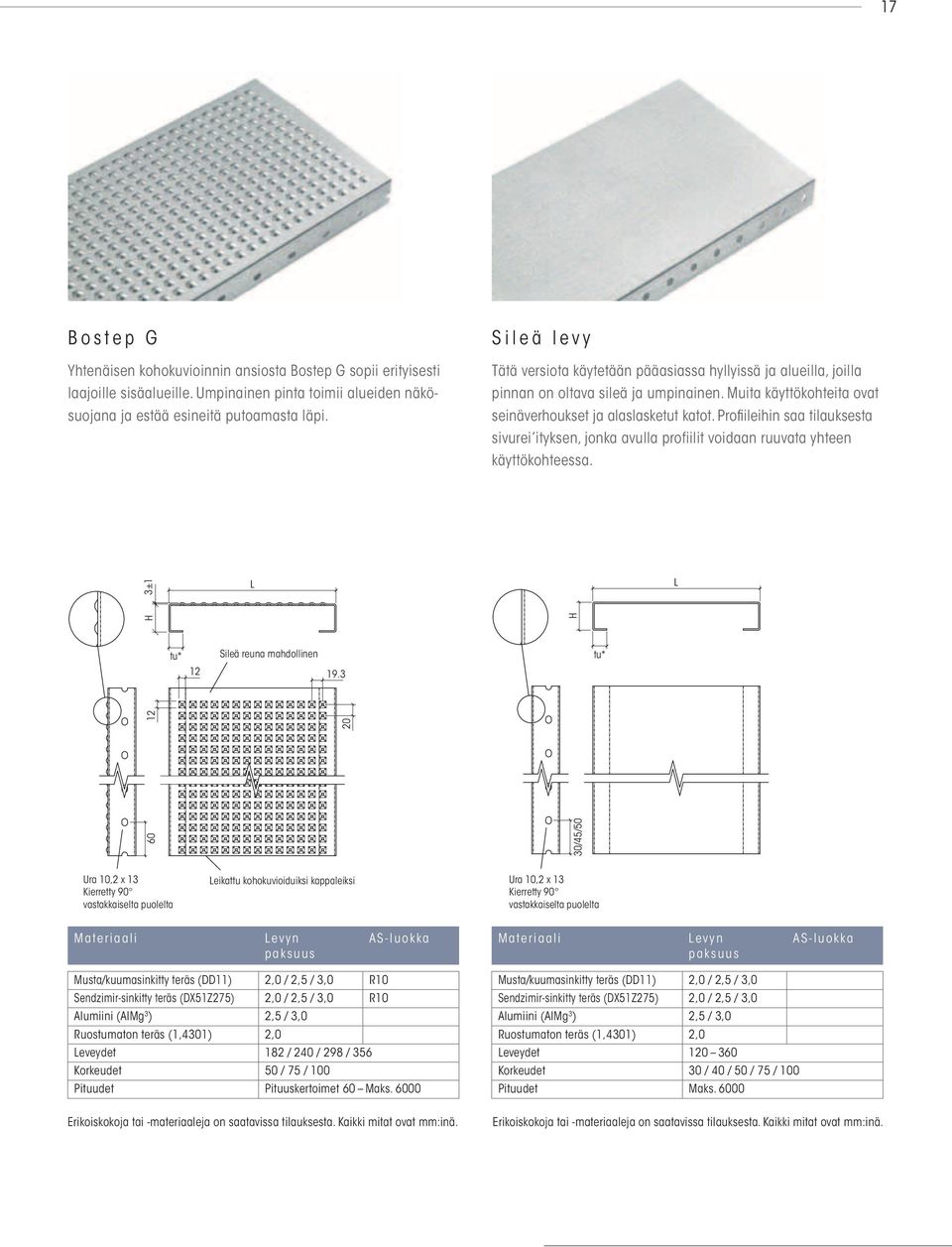

19 17 Bostep G Yhtenäisen kohokuvioinnin ansiosta Bostep G sopii erityisesti laajoille sisäalueille. Umpinainen pinta toimii alueiden näkösuojana ja estää esineitä putoamasta läpi. Sileä levy Tätä versiota käytetään pääasiassa hyllyissä ja alueilla, joilla pinnan on oltava sileä ja umpinainen. Muita käyttökohteita ovat seinäverhoukset ja alaslasketut katot. Profiileihin saa tilauksesta sivurei ityksen, jonka avulla profiilit voidaan ruuvata yhteen käyttökohteessa. L H 3±1 L tu* Sileä reuna mahdollinen H tu* 30//50 Ura 10,2 x 13 Kierretty 90 vastakkaiselta puolelta Leikattu kohokuvioiduiksi kappaleiksi Ura 10,2 x 13 Kierretty 90 vastakkaiselta puolelta Materiaali Levyn paksuus AS-luokka Materiaali Levyn paksuus AS-luokka Musta/kuumasinkitty teräs (DD11) 2,0 / 2,5 / 3,0 R10 Sendzimir-sinkitty teräs (DX51Z275) 2,0 / 2,5 / 3,0 R10 Alumiini (AlMg 3 ) 2,5 / 3,0 Ruostumaton teräs (1,4301) 2,0 Leveydet 182 / 240 / 298 / 356 Korkeudet 50 / 75 / 100 Pituudet Pituuskertoimet 60 Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä. Musta/kuumasinkitty teräs (DD11) 2,0 / 2,5 / 3,0 Sendzimir-sinkitty teräs (DX51Z275) 2,0 / 2,5 / 3,0 Alumiini (AlMg 3 ) 2,5 / 3,0 Ruostumaton teräs (1,4301) 2,0 Leveydet Korkeudet 30 / 40 / 50 / 75 / 100 Pituudet Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä.

20 18 ERIKOISMUODOT ERIKOISMUODOT Stephuit FH Stepbloc D Passcran-kulkutie OIKEA KUVA: MUUNTAJAN HYLLYN SUOJAVERHOUS, EONIN MUUNTAMO

21 19 Stephuit FH, palamista hidastava Alan viimeisimmän kehityksen mukainen muuntajan hyllyn suojaverhous! Leipzigilainen materiaalien tutkimuksen ja testauksen laitos MFPA on todennut Stephuit FH:n tehokkuuden laajoissa mineraaliöljypalotesteissä ja myöntänyt tuotteelle sertifioinnin. Siksi tämä profiili sopii erityisesti esimerkiksi muuntajan hyllyn suojaverhoukseksi ja muihin laitteistoihin, joihin liittyy tulipalon vaara. Kuva 1 Yhteenveto eduista - Pitkittäinen, yksiosainen ulkolaippa, kuumasinkitty DIN EN ISO normin mukaan. MFPA LEIPZIG GMBH:N SERTIFIOIMAT PALAMISTA HIDASTAVAT METALLIPROFIILIT - Asennus sujuu nopeasti ja helposti liitinjärjestelmän avulla ilman ruuvikiinnikkeitä (yksityiskohdat kuvassa 1). - Liukastumisenestopinta (liukastumisenestoluokka R11). - Turvallisen kävelyalueen jänneväli on enintään mm. - Sijaintitiedot sisältävä CAD-yleispiirustus. - Tarvittaessa mittaus ja asennus paikan päällä (täydellinen ratkaisu). - Tarvittaessa toimitetaan hyväksytyllä tarkastusluukulla varustettuna. - Tilauksesta toimitetaan MFPA-sertifikaatti veloituksetta. - Jätekustannukset pienenevät, koska pakkauksissa ei käytetä raetäytettä.

22 20 ERIKOISMUODOT 570 STEPHUIT FH -KUORMITUSTIEDOT 40 x 2,5 turvallinen jänneväli enintään 1300* 40 x 3,0 turvallinen jänneväli enintään 1500* 570 Leveys Korkeus Paksuus , , , ,5 Leveys Korkeus Paksuus , , , ,0 Tarkastusluukku 50 x 2,5 turvallinen jänneväli enintään 1700* Leveys Korkeus Paksuus , , , ,5 50 x 3,0 turvallinen jänneväli enintään 1900* Leveys Korkeus Paksuus , , , ,0 75 x 2,5 turvallinen jänneväli enintään 2400* 75 x 3,0 turvallinen jänneväli enintään 2600* H 3 ø 5 tu* L Sileä reuna Leveys Korkeus Paksuus , , , ,5 Leveys Korkeus Paksuus , , , ,0 Tekniset mitat mm:inä * yksittäiskuormitus 1,5 kn (kuormitusalue 200 mm x profiilin leveys) ja tasaiseti jaettu kuormitus 5 kn/m². Erikoiskokoja on saatavissa tilauksesta. ø 8 Ura 9 x 18 Liitäntätapeille Suljettu päistä Stephuit FH:n yksityiskohta *tu = alareunan taivutus

23 21 Stepbloc D -kattokulkutieprofiili Profiilien askelpinta torjuu tehokkaasti liukastumista. Profiileita käytetään kattopintojen kulkuteinä ja nuohoustelineinä. Kuumasinkityksen jälkeen profiilit voidaan jauhemaalata halutulla RAL-värillä haluttuun ympäristöön sointuvaksi. Kattoalustaprofiilit toimitetaan ilman sivurei itystä. Materiaali Levyn paksuus Musta/kuumasinkitty teräs (DD11) 1,5 / 2,0 / 2,5 Leveys 250 Korkeus 25 Pituus Pituuskertoimet 30 Maks Erikoiskokoja tai -materiaaleja on saatavissa tilauksesta. Kaikki mitat ovat mm:inä. Passcran-kulkutie Käyttökohteet: - Kemian ja petrokemian sekä metallialan tuotantolaitokset: Huoltokäytävien kulkutie. - Kaivokset ja louhokset: kuljetushihnojen kulkutiet. - Näyttötaulut: kulkutiet. - Kaikki tuotantolaitokset: siirrettävien nostureiden kulkutiet. - Satamat: nostureiden ja kuljetushihnojen kulkutiet. Edut: Asennus on nopeaa ja helppoa. - Potkulistat ovat yhdysrakenteiset. - Tuotteet täyttävät koneturvallisuutta ja koneiden kiinteitä kulkuteitä käsittelevän EN ISO standardin vaatimukset. - Turvallisuus: liukastumisenestopinta, varma nesteiden poistuminen. - Valmistettu kestävästä ja vankasta kuumasinkitystä materiaalista. Tekniset tiedot Paino: 300 / kg/juoksumetri kahta 300 mm:n levyistä kulkutiepuoliskoa kohden, kokonaisleveys 600 mm. - 18,5 kg/juoksumetri kahta 350 mm:n levyistä kulkutiepuoliskoa kohden, kokonaisleveys 700 mm Ura 9 x 15 puolikkaiden kiinnitystä varten Ø 16 mm laskeutumistukien kiinnitystä varten Muita kokoja on saatavissa tilauksesta. Materiaali: Teräs, kuumasinkitty valmistuksen jälkeen. Muita materiaaleja tai pintakäsittelyitä on saatavissa tilauksesta. Turvallinen kävelypaino 200 x 200 mm:n alueella on enintään 150 kg. Jänneväli mm. Tasaisesti jaettu kuormitus: kg/m². Jänneväli mm. Vakiopituudet: 3 996, 2 996, 1 996, 996 mm. Muita pituuksia on saatavissa tilauksesta. Kulkutien leveys: 600 mm tai 700 mm. Muita leveyksiä on saatavissa tilauksesta. 70

24 22 ASKELMATASOT ASKELMATASOT OIKEA KUVA: Profiilista valmistetut porrasaskelmat

25 23 Kuva 1 Kuva 2 Askelmatasot MEISER-profiiliaskelmatasot voidaan valmistaa halutusta profiilista. Rei itettyjen pintojen ensimmäinen rei itysrivi sijoitetaan suoraan reunaan turvareunukseksi (katso kuva 1). Tarvittaessa sen tilalle voidaan kiinnittää lattatanko, jossa on liukastumisenestourat (katso kuva 2) tai laseroitu reunus (katso kuva 3). Huomautus: Stepplus-askelmatasoja toimitetaan vain 200, 250 ja 300 mm:n levyisinä. Stepplus-askelmatasoja ei ole saatavissa alumiinisina [AIMg 3 ]. Kuva 3 Suorien askelmien mitat (mm) Askelman leveys A B C D Leveys P 1200 mm P 1200 mm D Ø A B C

26 24 Kiinnikkeet Kiinnityselementit Valumetallinen aluslevy, jossa on upotettu reikä Formstep N- ja Formstep 06 -profiilien sekä kaikkien Stepclair Airstep -versioiden yläkiinnityskomponentti. Schnitt 23 Muovinen läpivientiholkki, jossa on upotettu reikä Kaikkien Stepclair- ja Airstep-versioiden yläkiinnityskomponentti. Schnitt 22 Vastalevy Kaikkien Stepplus-versioiden yläkomponentti. Schnitt Metallgußscheibe Kunststofftülle mit Senkloch: Befestigungsoberteil für Formstep mit N, Senkloch: Befestigungsoberteil für Stepclair Stepclair und Airstep und Airstep Muoviholkki 1 Meiser Artikel Nr Meiser Artikel Nr Valumetallinen holkki 1 Gegenplatte Oberteil für Step Plus Meiser Artikel Nr Yleiskiinnike Kaikille Stepbloc-versioille, joissa on upotettu reikä uppokantapulteille (DIN 7991). Schnitt 48 Valumetallinen yläkomponentti kaikille Stepbloc-versioille, joissa on upotettu reikä uppokantapulteille (DIN 7991). Schnitt 47 Alhaalta asennettava valumetallinen kiinnike, saatavissa erilaisina versioina Kunststoff-Olive 1 Kunststoffoberteil für Stepbloc mit Senkloch für Senkkopfschrauben DIN 7991 Meiser Artikel Nr Guß-Olive 1 Gußoberteil für Stepbloc mit Senkloch für Senkkopfschrauben DIN 7991 Meiser Artikel Nr Holkki voimatyökaluilla asennettavia kiinnikkeitä varten Valumetallinen yläkomponentti kaikille Stepbloc-versioille, joissa käytetään voimatyökalujen käyttöön perustuvaa kiinnitysjärjestelmää. Suojattu MEISERin omistamalla hyödyllisyysmallilla. Schnitt Olive für Setztechnik Gussoberteil für Stepbloc für Setzbolzensystem. Gebrauchsmusterschutz durch Meiser

27 25 Tuki M8-uppokantaruuvilla valmiiksi asennettu tukiliitos. Pikakiinnitys Stephuit-, Stepclair- ja Airstepprofiileille tarkoitettu M8-Uppokantaruuviliitos. Laippa Stepclair- ja Airstep-profiileille tarkoitettu liitos, joka tehdään korimutterin ja M8-uppokantaruuvin avulla. Liitoslevy Kiinnitin, jolla profiilit yhdistetään sivuttain toisiinsa. Kiinnitin asennetaan ylhäältä itseporautuvien ruuvien avulla. Ruuviliitäntä M8 x 20 -erikoispultti, jossa on aluslevyt ja itselukitsevat mutterit. Itseporautuva ruuvi Saatavissa on erityyppisiä ja erikokoisia itseporautuvia ruuveja, joilla profiili voidaan kiinnittää alarakenteeseen. Ø 5.4 H 58

28 26 Kiinnityselementit Pitkittäinen pultilla varustettu liitin Yhdistämään lankkuja toisiinsa päädyissä. Korkeudet: 40, 50, 75 ja 100 mm. 300 H 14 H H Tukiprofiili Tukiprofiili yhdistää profiilit toisiinsa päistä ja tukee samalla 50 profiileita keskeltä. Korkeudet: 30, 40, 50, 75 ja 100 mm. H H Voimatyökalujen käyttöön perustuva kiinnitysjärjestelmä Mukautettu Hilti-voimatyökalulla asennettava kiinnike, jossa on valumetallinen hylsy kiinnikkeille ja työkalun patruunalle. - Edut: Porauslastuja ei synny. - Siksi asennuksessa vältytään siivouskustannuksilta ja säästetään aikaa. - Tukien tasapainoa haittaavat vaikutukset vähenevät. Purkaminen on helppoa Asennus on mahdollista ylhäältä. 44 Kulmatuki Käytetään usein portaiden asennuksessa. Voidaan käyttää myös käänteisessä asennossa. Sivut on taivutettu 89 asteen kulmaan. Tilauksesta on saatavissa muunlaisia kiinnikkeitä tai vaihtoehtoja. Annamme mielellämme lisätietoja. Paino, kuumasinkitty Paino, mustana Leveys (mm) A (mm) B (mm) 0,285 kg 0,304 kg ,333 kg 0,355 kg ,382 kg 0,407 kg ,432 kg 0,460 kg ,481 kg 0,513 kg ,532 kg 0,567 kg

29 27 Tikaspuolaprofiilit MEISER-tikaspuolaprofiilien ominaispiirteitä ovat ylöspäin suuntautuva rei itys ja kohokuvioitu pinta. Ne varmistavat turvallisen 25 6, ±2 ø ,5 2 ø 7,5 pystyssäpysymisen alueilla, joilla se on elintärkeää. Koska meillä on laaja valikoima erilaisia tikaspuolia, meiltä löytyy ihanteellinen ratkaisu kaikenlaisiin tikkaisiin. Työturvallisuuden ja 12,5 Muunnelma ,5 mahdollisimman tehokkaan liukastumiseneston varmistaminen on näissä tuotteissa tärkeintä. Tikaspuolaprofiilimme toimitetaan käsittelemättöminä. Tilauksesta on saatavissa vakiotuotteiden muunnelmia ±2 30 Tikaspuolaprofiilit ø ø 7,5 Pituus mm:inä Paino kg/kpl Muunnelma 1 25 x 30 x 2 Teräs DD11 327* 0,40 20 Muunnelma ,42 Ruostumaton teräsl V2A 327* 0, ,43 Alumiini AIMg 3 327* 0, ,83 Muunnelma 2 35 x 30 x 2 Teräs DD11 334* 0, ± ,79 Ruostumaton teräs V2A 334* 0, ,81 Alumiini AIMg 3 334* 0, ,96 Muunnelma 3 50 x 40 x 2 Teräs DD11 501* 0, , , Muunnelma ø ,5 13 ø7,5 ca.11 Ruostumaton teräs V2A 501* 0, ,86 Alumiini AIMg 3 501* 0, ,32 *uritettu

30 28 METALLILEVYJEN KÄSITTELY METALLILEVYJEN KÄSITTELY KUVAT: PROFIILIPINTOJEN TUOTANTOLAITOS SAKSAN OELSNITZISSA

31 29 Metallilevyjen käsittely Monipuolisen laitteistomme ansiosta voimme toteuttaa tilauksesta kaikenlaisia töitä, jopa täydellisiä moduuleita. Käsittelemme lähes kaikenlaisia teräksestä, ruostumattomasta teräksestä tai alumiinista valmistettuja materiaaleja, joita voi rei ittää. Palvelemme myös valmistamalla asiakkaiden spesifikaatioiden ja suunnitelmien mukaisia tuotteita sekä kehittämällä asiakkaiden vaatimusten mukaisia tuotteita tai prototyyppejä. Hyvin koulutettu asiantuntijatiimimme auttaa mielellään toteuttamaan suunnitelmanne. Laitteistomme ansiosta voimme vastata asiakkaidemme yksilöllisiin vaatimuksiin. Valmistamme mielellämme niin yksittäistuotteita kuin pieniä tai suuria tuotantoeriäkin. Palvelumme Palvelutarjontaamme kuuluvat tuotteiden särmäys, rei itys, laserkäsittely, lävistys, muotoilu, taivutus, profilointi, vesisuihkuleikkaus, hitsaus, asennus ja erilaiset pintakäsittelyt... ja kaikki palvelut saa saman katon alta. Erikoisrei itykset Nykyaikaisten tuotantolaitostemme ansiosta asiakas voi valita tuotteiden reikien määrän ja sijoituksen ilman rajoituksia hyvin erilaisten vaatimusten mukaan. Teknisesti voidaan toteuttaa esimerkiksi kaikenlaiset avaimenreiän muotoiset ja pyöreät rei itykset, raspirei itykset sekä luukkujen ja läppien rei itykset.

32 30 Pintakäsittely Pintakäsittely MEISER-profiilien laatu ilmenee myös kestävyytenä, johon vaikuttaa myös huolellinen pintakäsittely. Vaihtoehtojen runsaus tarkoituksenmukaisista perustuotteista aina yksilöllisiin huipputuotteisiin asti korostaa metalliprofiilisovellusten ainutlaatuista tyylikkyyttä. Kuumasinkitys MEISER-teräsprofiileissa on vakiona DIN EN ISO normin mukainen kuumasinkitys. Profiilien 99,9-prosenttisesti puhdas sinkkikuori takaa, että normaali mekaaninen kuormitus ei saa sinkkikuorta hilseilemään. Elektrolyyttinen sinkitys Upotuskylvyissä kappaleista poistetaan rasva ja kappaleet peitataan. Elektrolyysikylvyissä kappaleet sinkitään elektrolyyttisesti. Elektrolyysikylvyissä tuotteet voidaan sinkitä ilman, että ne muuttavat muotoaan lämmön vaikutuksesta (kuumasinkitys). Elektrolyyttisesti sinkittyjä tuotteita on käytettävä ulkona vain tietyissä olosuhteissa, koska sinkkikerros on ohut (noin 20 μm). Peittaus (ruostumaton teräs) Kappaleesta käsittelyn aikana häviävä passiivinen kerros palautuu kappaleeseen, kun se peitataan kokokylvyssä ja käsitellään passivointiliuoksella ja deionisoidulla vedellä.

33 31 Sähkökemiallinen kiillotus (ruostumaton teräs) Elektrolyysikylpymenetelmällä toteutettava sähkökemiallinen kiillotus tuottaa kappaleeseen yhtenäisen, kiillotetun pinnan, joka hylkii likaa. Anodisointi (alumiini) Upotuskylvyissä kappaleista poistetaan rasva ja kappaleet peitataan ja huuhdellaan. Sen jälkeen kappaleet anodisoidaan luonnollisen alumiinin värisiksi anodisointikylvyssä (E6EV1). Anodisoinnin jälkeen kappaleet voidaan värjätä eri sävyisiksi. Kromatointi (teräs) Elektrolyyttinen sinkitys toteutetaan elektrolyysimenetelmällä. Kappaleet kromatoidaan upotuskylvyssä, jossa ne voidaan värjätä sinisen ja messingin sävyisiksi. Jauhepinnoitukset Upotuskylvyissä kappaleesta poistetaan rasva ja kappale peitataan ja kromatoidaan materiaalin mukaan. Sen jälkeen kappaleelle ruiskutetaan automaattisesti jauhe, joka poltetaan noin 170 C:een lämpötilassa. Kerroksen paksuus noin μm. Kaikki RAL-värit ovat mahdollisia.

34 32 Tuotanto Tuotanto Asiakkaiden kysyntä ohjaa tuotantoyksiköidemme tuotantokapasiteettia. Organisaatiotamme ohjaa suurelta osin asiakkaidemme tarve saada tuotteita, joiden ominaisuudet, laatu, toimitusaika ja hinta ovat oikeanlaisia. Nämä seikat ratkaisevat sen, miten jatkamme yrityksemme kehittämistä. MEISERin vahvuus perustuu suurelta osin siihen, että MEISER hallitsee suurta osaa arvoketjusta. Ostamme kelatavaraa ja lohkomme sitä oikeanmittaiseksi tuotteitamme varten. Näistä nauhoista valmistamme sitten ritilöitä, joiden ominaisuudet ja muoto vastaavat asiakkaidemme vaatimuksia. Valmistuksen jälkeen käsittelemme ritilät omissa kuumasinkityslaitoksissamme. Tuotantolaitoksemme Meillä on kaksi suurta tuotantolaitosta Saksassa. Toinen niistä sijaitsee Oelsnitzissa Sachsenin osavaltiossa ja toinen Limbachissa Saarlandin osavaltiossa. Käytettävissämme on yhteensä noin neliömetriä eli noin 100 jalkapallokentän verran tuotanto- ja varastotilaa. Kummankin tuotantolaitoksen kaikki tuotantovaiheet ovat teknisesti korkeatasoisia. Tämän lisäksi insinöörimme varmistavat osaamisellaan, että tuotteemme vastaavat asiakkaidemme vaatimuksia. YLINNÄ VASEMMALLA: OELSNITZIN TUOTANTOLAITOS YLINNÄ OIKEALLA: LIMBACHIN TUOTANTOLAITOS OIKEALLA: OELSNITZIN PÄÄKONTTORI

35 Tekniikka ja palvelu 33 Tekniikka ja palvelu Tekniikka ja palvelu liittyvät mielestämme selvästi yhteen, kun ajatellaan, mitä ne tarkoittavat käsitteinä. Palvelu on meille paljon muutakin kuin asiakkaiden ystävällistä kohtelemista. Antamamme palvelu tarkoittaa sitä, että toimeksiantajamme saavat edullisia laatutuotteita täsmällisesti ja mahdollisimman paljon apua. Palvelu alkaa suunnitteluvaiheesta, jossa tarjoamme asiakkaille kattavaa tukea. Periaate on yksinkertainen: me ritiläalan ammattilaiset osaamme suunnitella ritilöiden käytön nopeammin ja paremmin kuin sellaiset suunnittelijat, jotka vain toisinaan tai kenties ensimmäistä kertaa työskentelevät tämän materiaalin parissa. Meistä on myös erityisen houkuttelevaa ratkaista epätavallisia tehtäviä. Me emme pelkää asiakkaidemme ideoita, vaan näemme niissä mahdollisuuden laajentaa ratkaisutarjontaamme. Siksi uudet tehtävät eivät ole meille teknisiä haasteita, vaan tilaisuuksia kehittää yritystämme. Haasta meidät.
