Metsätietojen hallinta Hyvinkäällä. Heikki Karttunen paikkatietoinsinööri

Transkriptio

1 Metsätietojen hallinta Hyvinkäällä Heikki Karttunen paikkatietoinsinööri Heikki Karttunen

2 Agenda Hyvinkään metsät ja suunnittelu Hyvinkään paikkatiedot metsäsuunnittelun kannalta Olemassa olevat järjestelmät Kehitysnäkymiä Esimerkkejä prosesseista Metsäsuunnittelun toimintoja ModelBuilderillä Heikki Karttunen

3 Hyvinkään metsät ja niiden suunnittelu Kaupungin hallinnoimia metsäalueita on noin 2000 hehtaaria, joista n. 40% on taajama-alueella Varsinaisia talousmetsiä vain n. 20 %, muita siis n. 80 % 10 vuoden aikana n % maaomaisuudesta on vaihtunut Vuosittaiset hakkuutulot n Vuosittaiset hakkuu- ja hoitokustannukset n ( ) + Taajamametsien hoito 0,8 /m 2 Heikki Karttunen

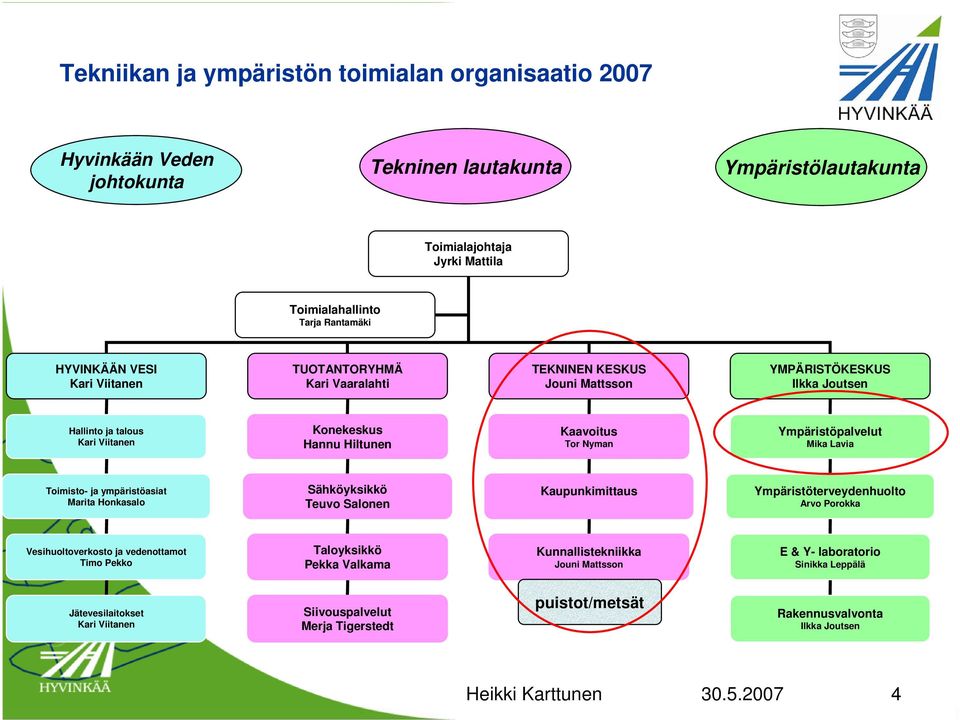

4 Tekniikan ja ympäristön toimialan organisaatio 2007 Hyvinkään Veden johtokunta Tekninen lautakunta Ympäristölautakunta Toimialajohtaja Jyrki Mattila Toimialahallinto Tarja Rantamäki HYVINKÄÄN VESI Kari Viitanen TUOTANTORYHMÄ Kari Vaaralahti TEKNINEN KESKUS Jouni Mattsson YMPÄRISTÖKESKUS Ilkka Joutsen Hallinto ja talous Kari Viitanen Konekeskus Hannu Hiltunen Kaavoitus Tor Nyman Ympäristöpalvelut Mika Lavia Toimisto- ja ympäristöasiat Marita Honkasalo Sähköyksikkö Teuvo Salonen Kaupunkimittaus Ympäristöterveydenhuolto Arvo Porokka Vesihuoltoverkosto ja vedenottamot Timo Pekko Taloyksikkö Pekka Valkama Kunnallistekniikka Jouni Mattsson E & Y- laboratorio Sinikka Leppälä Jätevesilaitokset Kari Viitanen Siivouspalvelut Merja Tigerstedt puistot/metsät Rakennusvalvonta Ilkka Joutsen Heikki Karttunen

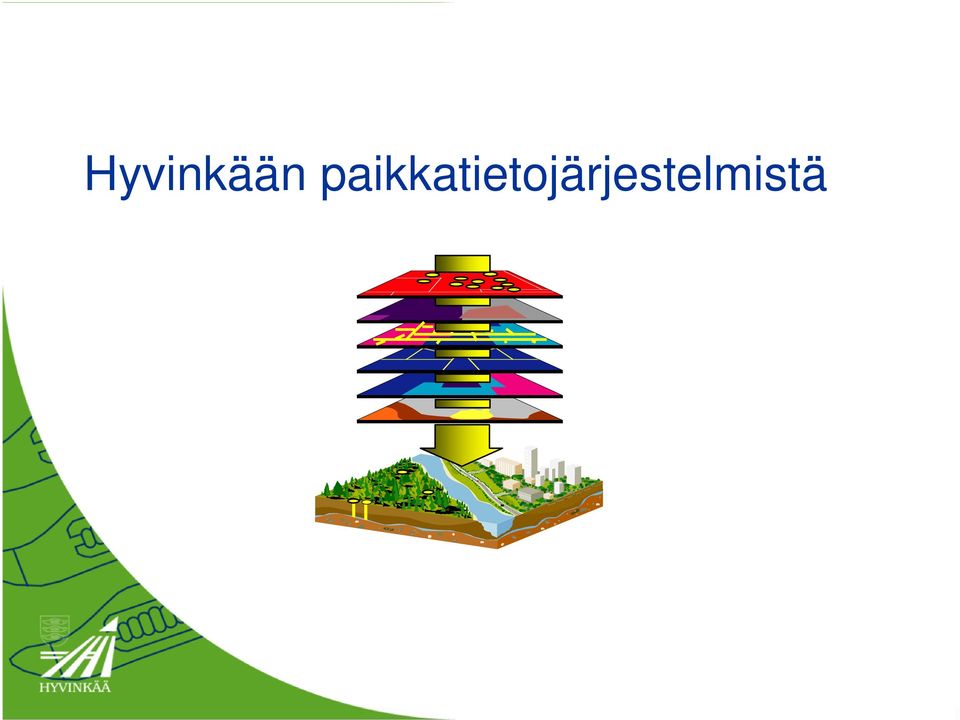

5 Hyvinkään paikkatietojärjestelmistä

6 Facta-kuntarekisteri Hyvinkäällä Kiinteistöosa Suunnitelmaosa Rakennusvalvonta Tilasto-osa osa (Primas( Primas) Tietopalveluosa -kiinteistö -kaava -rakennukset Väestöosa TULOSSA Tilasto-osa osa (Facta( Facta) Alueellistamisosa Vapaa kyselyosa Nimistöosa Facta www-sovellukset FactaMap SQL- kyselyt Tietokanta- kyselyt muilla välineillä MS Access jne. SQL- kyselyt Viralliset tonttitulosteet Primas Windows-sovellus sovellus SpatialWeb5 (intranet-paikkatietopalvelu) Facta/ Primas (Oracle 9) FactaGIS 3.x karttaliittymä+ kyselyt (valmiita kyselyitä) SQL- kyselyt SQL- XCity kyselyt karttaliittymä + Heikki Karttunen kyselyt

7 Tekniikan ja ympäristön toimialan paikkatieto-ohjelmistot Xcity -pohjakartta -toimituskartat -maanomistuskartta 3D-Win & XCity Surveying Server 3D-Win -mittaukset MapInfo -opaskartta -teemakartat FactaGIS / FactaMap kuntarekisterin kyselyt Arcview 3.x/ ArcGIS 9.x ympäristöaineistot SpatialWeb- paikkatietopalvelut Geomedia Windows-palvelimet Webmap Oracle 9 Spatial/Locator tiedostot Autodesk Fiksu -asemakaava -yleiskaava M-Color -kuvankäsittely KureCad -johtotietojärjestelmä Novapoint/Vid Civil -väylät ja vesihuolto -maaperärekisteri Facta-kuntarekisteri Kiinteistörekisteri Kaavarekisteri Rakennus- ja huoneistorekisteri Arcview pohjavesien tarkkailutiedot Kaavoitus Kaupunkimittaus Kunnallistekniikka Vesihuolto Ympäristötiedot Kuntarekisteri Rakennusvalvonta Heikki Karttunen

8 Hyvinkään www-paikkatietopalvelut Karttapaikka Internet, kaikkien käytettävissä Julkaisu Google Earthiin! SpatialWeb 5 Karttapaikka internet-karttapalvelu Sovellukset Kaivuuilmoitus Karttapalaute (=palaute kartan avulla) muut tulevat Palvelukohteet SpatialWeb 5 Kuntapalvelin intranet-paikkatietopalvelu Karttapalaute Kaivuuilmoitus Intranet, käytettävissä vain Hyvinkään verkossa Heikki Karttunen

9 Metsäsuunnittelun toimintamallin vaihtoehtoja Suunnittelu Oma Ulkoistettu Metsäsuunnitelma Metsäsuunnitteluohjelmisto Ylläpito GIS-ohjelmisto jatkuvasti 5 v välein Ulkoistettu päivitys TÄRKEÄ! Muut GIS-aineistot Julkaisu Raportointi Palvelu Ostettu tuote Oma räätälöity ratkaisu Heikki Karttunen

10 Operatiivinen suunnittelu 1. Metsätietokannan ylläpito (tietokanta- ja paikkatietoohjelmistot) metsikkökuviotietokanta (rajat, kuviotiedot, tehdyt työt) metsänhoidon teemakartat, toteutetut asukaspalautteet suunnitteluun vaikuttavat muiden yksiköiden aineistot 2. Vuotuinen metsäsuunnittelu (paikkatieto-ohjelmisto) taustalla budjetti ja resurssit valitaan vuotuiset metsänhoito- ja hakkuukuviot toimenpidesuunnitelma ja teemakartat 3. Hankehallinta ja raportointi (Intra/internet-julkaisu, raportointityökalut) Työmääräykset ja raportointi (tietokannasta ja -kantaan) Toimenpide-esitykset lautakunnalle ja asukkaille sekä toimintakertomus (yhteenvedot ja kartat), Ulkoiset esim: Vertti-raportointi (Kuntaliitto) ja metsänkäyttöilmoitukset (metsäkeskus) Heikki Karttunen

11 Tiedonhallinnan tavoitetilanne metsäsuunnittelussa 1 Metsätietoja ylläpidetään ja käytetään standardeilla paikkatieto-ohjelmistoilla (FactaMap/ArcEditor & ArcSDE) Metsätiedot Oracle Spatial/Locatortietokannassa Mahdollistaa samanaikaisen ylläpidon ja julkaisun Kuviotiedot ylläpitää metsäsuunnittelija Metsäsuunnitelmaan vaikuttavat aineistot ladataan tai ylläpidetään Oracle Locatorissa Muuttaa totuttuja toimintatapoja tiedon tuottajan puolella, mutta ei välttämättä kovin paljon Käytetään ArcGIS ModelBuilderiä metsäsuunnittelua varten tarvittavien karttatasojen automaattiseen tuottamiseen Kymmenistä tasoista muutama yhdistetty karttataso! Heikki Karttunen

12 Tiedonhallinnan tavoitetilanne metsäsuunnittelussa 2 Oraclessa ylläpidettävät aineistot Metsikkökuviot (kunnallistekniikka) Hankehallinta, rakentamiskohteet (kunnallistekniikka) Maisematyölupa-alueet Rakennuskieltoalueet (kaavoitus) Asemakaavoitettu alue (ladataan XCitystä kaupunkimittaus) Yleiskaavan rajoitteet (yleiskaavakooste, kaavoitus) Ulkoilureitit (ladut, polut, ratsastus- ja melontareitit sekä koskikalastuspaikat) myös suunniteltujen osalta (liikunta) 10-vuoden rakentamissuunnitelman alueet (kaupunkimittaus) Ympäristöaineistot (ympäristönsuojelu) Oracleen ladattavat aineistot Kiinteistörajat/tiedot, omistajaluokituksineen (XCitystä) Asemakaavoitettu alue (XCitystä) Vuokrapellot (XCitystä) Metsätietokanta Heikki Karttunen

13 Paikkatietojärjestelmä case metsäsuunnittelu SpatialWeb5 Karttapaikka Internet-karttapalvelu FactaMap/ArcGIS Muut GIS-ohjelmistot SpatialWeb5 intranet-paikkatietopalvelu Model Builder Data Interoperability Metsätietokanta Oracle 9 Spatial/Locator Heikki Karttunen

14 Mallien käyttö prosesseissa ArcGIS Model Builder Mainio työkalu monien ylläpidettyjen aineistojen automaattiseen prosessointiin tarvetta esim. metsäsuunnittelua varten Piirrä ja aja! Malleja tehty tiedostoja käyttäen Siirtyminen Oracle Spatial/Locator pohjaisen tiedon käyttöön Esim. noin 15:stä ympäristönsuojelun karttateemasta yksi (1) metsäsuunnittelijaa kiinnostava karttateema! Toimiakseen edellyttää standardoitua paikkatiedon hallintaa Heikki Karttunen

15 Esim.1. Uudet ympäristöaineistot-karttataso Heikki Karttunen

16 Esim.2. Rakentamiskohteiden upotus metsikkökuvioihin Heikki Karttunen

17 Kiitokset mielenkiinnosta! Heikki Karttunen paikkatietoinsinööri
