VH-520. Käyttöopas DIGITAALIKAMERA

Transkriptio

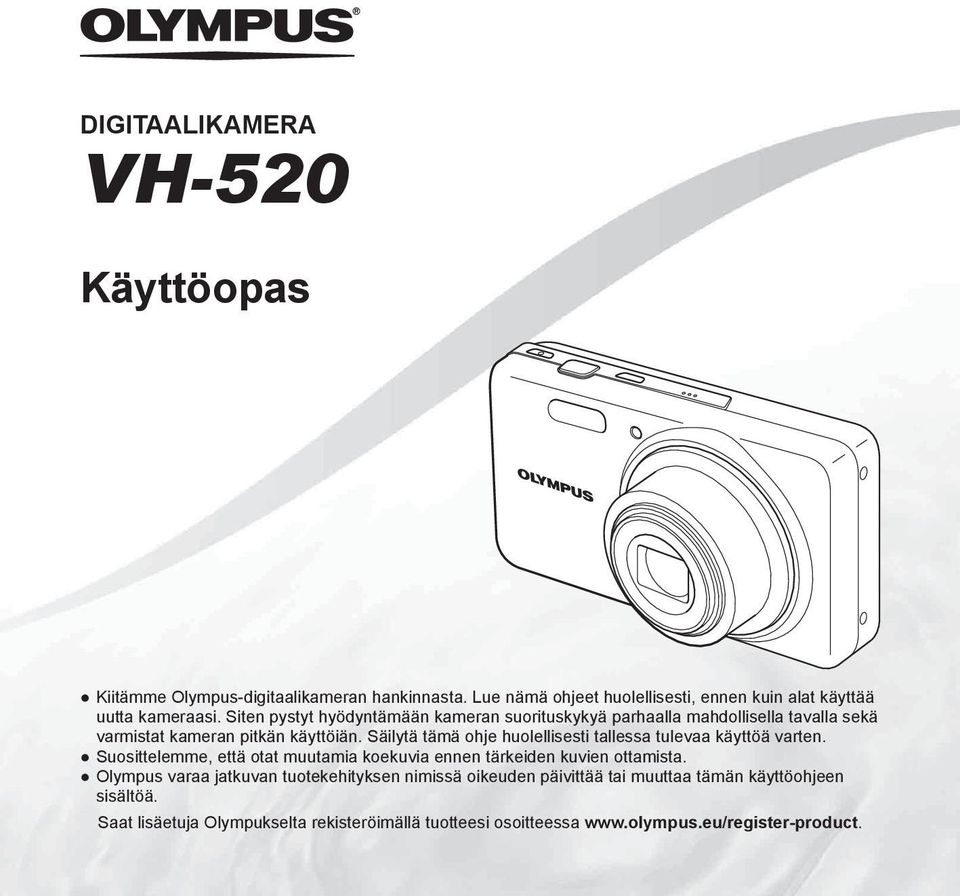

1 DIGITAALIKAMERA VH-520 Käyttöopas Kiitämme Olympus-digitaalikameran hankinnasta. Lue nämä ohjeet huolellisesti, ennen kuin alat käyttää uutta kameraasi. Siten pystyt hyödyntämään kameran suorituskykyä parhaalla mahdollisella tavalla sekä varmistat kameran pitkän käyttöiän. Säilytä tämä ohje huolellisesti tallessa tulevaa käyttöä varten. Suosittelemme, että otat muutamia koekuvia ennen tärkeiden kuvien ottamista. Olympus varaa jatkuvan tuotekehityksen nimissä oikeuden päivittää tai muuttaa tämän käyttöohjeen sisältöä. Saat lisäetuja Olympukselta rekisteröimällä tuotteesi osoitteessa

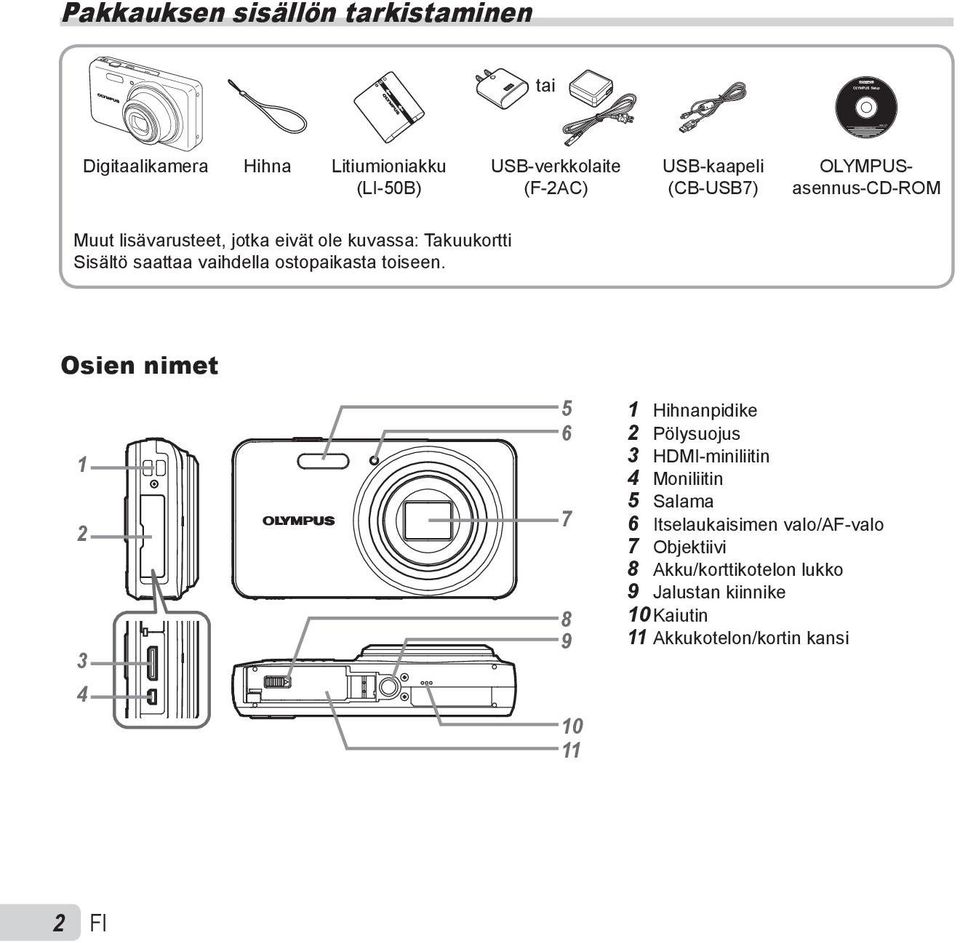

2 Pakkauksen sisällön tarkistaminen tai Digitaalikamera Hihna Litiumioniakku (LI-50B) USB-verkkolaite (F-2AC) USB-kaapeli (CB-USB7) OLYMPUSasennus-CD-ROM Muut lisävarusteet, jotka eivät ole kuvassa: Takuukortti Sisältö saattaa vaihdella ostopaikasta toiseen. Osien nimet Hihnanpidike 2 Pölysuojus 3 HDMI-miniliitin 4 Moniliitin 5 Salama 6 Itselaukaisimen valo/af-valo 7 Objektiivi 8 Akku/korttikotelon lukko 9 Jalustan kiinnike 10 Kaiutin 11 Akkukotelon/kortin kansi 2 FI

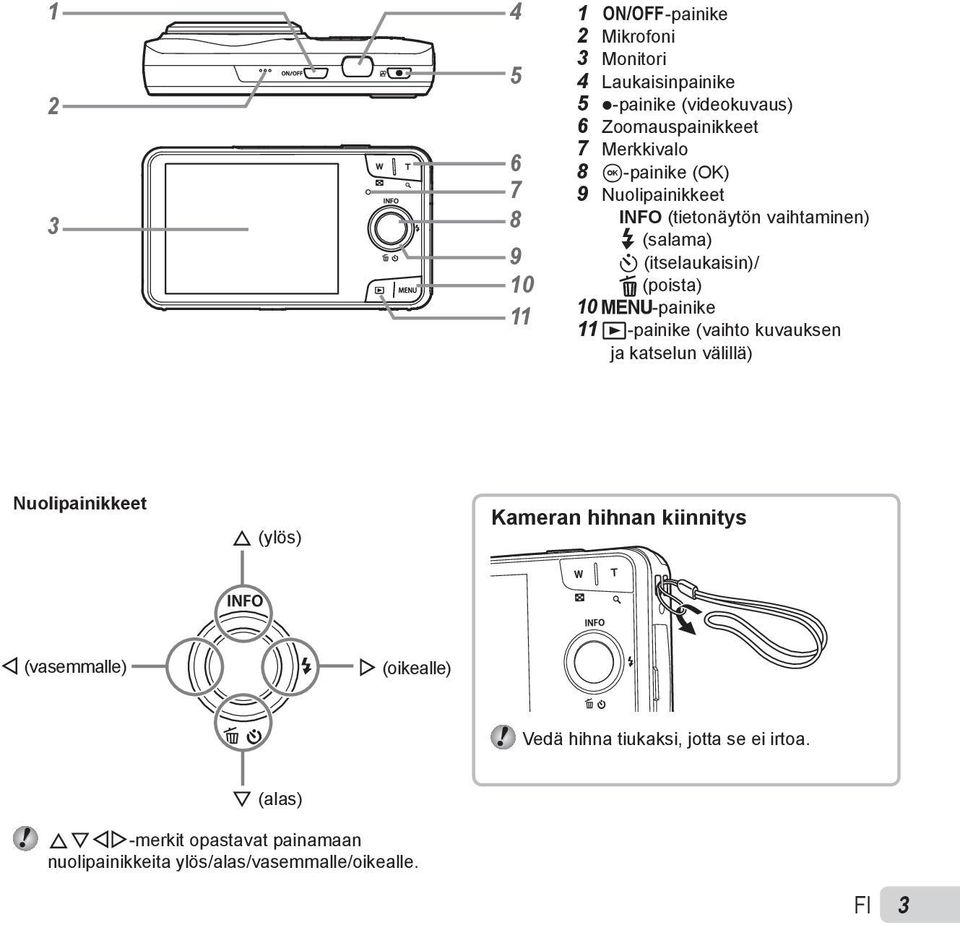

3 n-painike 2 Mikrofoni 3 Monitori 4 Laukaisinpainike 5 -painike (videokuvaus) 6 Zoomauspainikkeet 7 Merkkivalo 8 A-painike (OK) 9 Nuolipainikkeet INFO (tietonäytön vaihtaminen) # (salama) Y (itselaukaisin)/ (poista) 10 -painike 11 q-painike (vaihto kuvauksen ja katselun välillä) Nuolipainikkeet F (ylös) Kameran hihnan kiinnitys H (vasemmalle) I (oikealle) Vedä hihna tiukaksi, jotta se ei irtoa. G (alas) FGHI-merkit opastavat painamaan nuolipainikkeita ylös/alas/vasemmalle/oikealle. FI 3

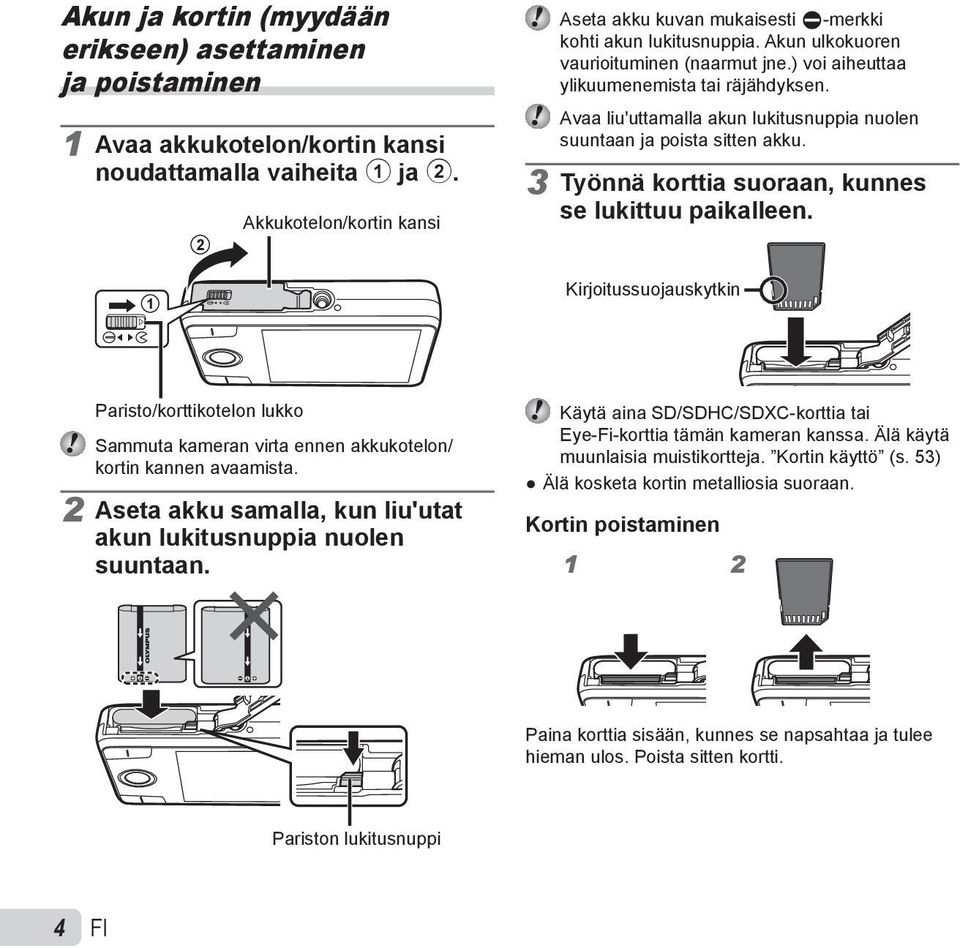

4 Akun ja kortin (myydään erikseen) asettaminen ja poistaminen 1 Avaa akkukotelon/kortin kansi noudattamalla vaiheita 1 ja Akkukotelon/kortin kansi Aseta akku kuvan mukaisesti C-merkki kohti akun lukitusnuppia. Akun ulkokuoren vaurioituminen (naarmut jne.) voi aiheuttaa ylikuumenemista tai räjähdyksen. Avaa liu'uttamalla akun lukitusnuppia nuolen suuntaan ja poista sitten akku. 3 Työnnä korttia suoraan, kunnes se lukittuu paikalleen. Kirjoitussuojauskytkin Paristo/korttikotelon lukko Sammuta kameran virta ennen akkukotelon/ kortin kannen avaamista. 2 Aseta akku samalla, kun liu'utat akun lukitusnuppia nuolen suuntaan. Käytä aina SD/SDHC/SDXC-korttia tai Eye-Fi-korttia tämän kameran kanssa. Älä käytä muunlaisia muistikortteja. Kortin käyttö (s. 53) Älä kosketa kortin metalliosia suoraan. Kortin poistaminen 1 2 Paina korttia sisään, kunnes se napsahtaa ja tulee hieman ulos. Poista sitten kortti. Pariston lukitusnuppi 4 FI

5 4 Sulje akkukotelon/kortin kansi noudattamalla vaiheita 1 ja 2. 1 Kameran kytkeminen Merkkivalo Päällä: Lataa Pois: Ladattu 2 Pölysuojus Kun käytät kameraa, sulje ja lukitse akkukotelon/ kortin kansi. Akun lataaminen Kytke USB-kaapeli ja USB-verkkolaite kameraan ja lataa akku. Tietoja akun lataamisesta ulkomailla saat osuudesta Laturin ja USB-verkkolaitteen käyttö ulkomailla (s. 52). Akku ei ole täysin ladattu toimituksen yhteydessä. Lataa akkua ennen käyttöä niin pitkään, että merkkivalo sammuu (jopa 4 tuntia). Pistorasia Moniliitin tai USB-kaapeli (toimitettu mukana) FI 5

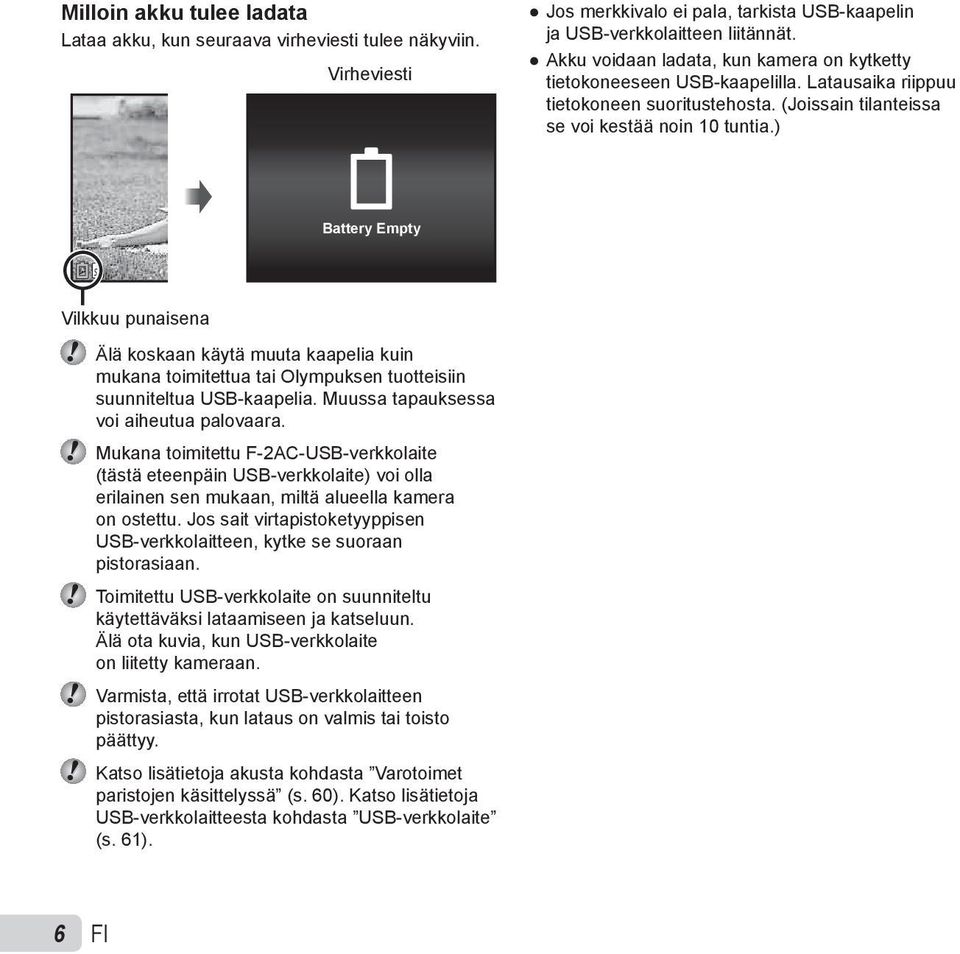

6 Milloin akku tulee ladata Lataa akku, kun seuraava virheviesti tulee näkyviin. Virheviesti Jos merkkivalo ei pala, tarkista USB-kaapelin ja USB-verkkolaitteen liitännät. Akku voidaan ladata, kun kamera on kytketty tietokoneeseen USB-kaapelilla. Latausaika riippuu tietokoneen suoritustehosta. (Joissain tilanteissa se voi kestää noin 10 tuntia.) Battery Empty Vilkkuu punaisena Älä koskaan käytä muuta kaapelia kuin mukana toimitettua tai Olympuksen tuotteisiin suunniteltua USB-kaapelia. Muussa tapauksessa voi aiheutua palovaara. Mukana toimitettu F-2AC-USB-verkkolaite (tästä eteenpäin USB-verkkolaite) voi olla erilainen sen mukaan, miltä alueella kamera on ostettu. Jos sait virtapistoketyyppisen USB-verkkolaitteen, kytke se suoraan pistorasiaan. Toimitettu USB-verkkolaite on suunniteltu käytettäväksi lataamiseen ja katseluun. Älä ota kuvia, kun USB-verkkolaite on liitetty kameraan. Varmista, että irrotat USB-verkkolaitteen pistorasiasta, kun lataus on valmis tai toisto päättyy. Katso lisätietoja akusta kohdasta Varotoimet paristojen käsittelyssä (s. 60). Katso lisätietoja USB-verkkolaitteesta kohdasta USB-verkkolaite (s. 61). 6 FI

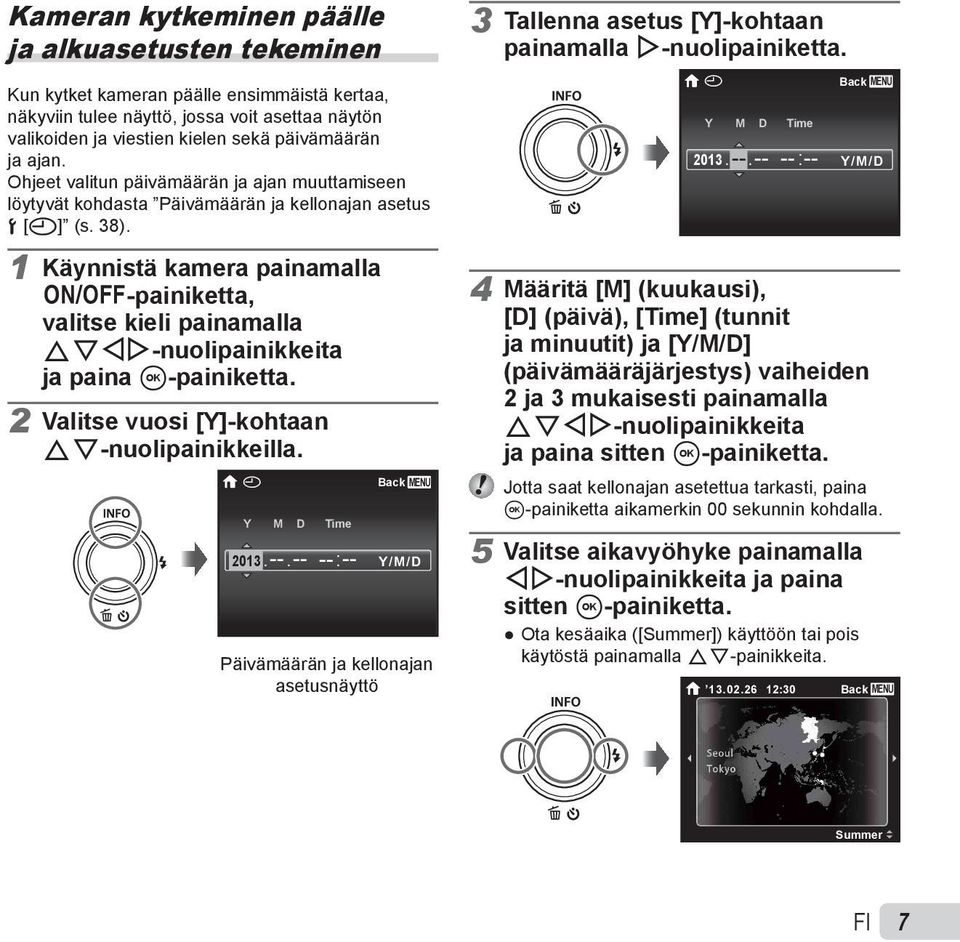

7 Kameran kytkeminen päälle ja alkuasetusten tekeminen 3 Tallenna asetus [Y]-kohtaan painamalla I-nuolipainiketta. Kun kytket kameran päälle ensimmäistä kertaa, näkyviin tulee näyttö, jossa voit asettaa näytön valikoiden ja viestien kielen sekä päivämäärän ja ajan. Ohjeet valitun päivämäärän ja ajan muuttamiseen löytyvät kohdasta Päivämäärän ja kellonajan asetus d [X] (s. 38). X Y M D Time :-- Back MENU Y/M/D 1 Käynnistä kamera painamalla n-painiketta, valitse kieli painamalla FGHI-nuolipainikkeita ja paina A-painiketta. 2 Valitse vuosi [Y]-kohtaan FG-nuolipainikkeilla. X Y M D Time :-- Back MENU Y/M/D Päivämäärän ja kellonajan asetusnäyttö 4 Määritä [M] (kuukausi), [D] (päivä), [Time] (tunnit ja minuutit) ja [Y/M/D] (päivämääräjärjestys) vaiheiden 2 ja 3 mukaisesti painamalla FGHI-nuolipainikkeita ja paina sitten A-painiketta. Jotta saat kellonajan asetettua tarkasti, paina A-painiketta aikamerkin 00 sekunnin kohdalla. 5 Valitse aikavyöhyke painamalla HI-nuolipainikkeita ja paina sitten A-painiketta. Ota kesäaika ([Summer]) käyttöön tai pois käytöstä painamalla FG-painikkeita :30 Back MENU Summer FI 7

8 Kameran käytön opetteleminen Kytke kamera päälle ja aseta se valmiustilaan painamalla n-painiketta. (Kytke kamera pois päältä painamalla n-painiketta uudelleen.) Valitse kuvaustila niin voit ottaa valokuvan painamalla laukaisinta. Jos haluat kuvata videota, paina -painiketta. Aseta kuvaustoiminnot toimintovalikosta tai asetusvalikosta. Jos haluat katsoa kuvia, siirry toistotilaan painamalla q-painiketta. Jos haluat palata valmiustilaan, paina q-painiketta uudelleen tai paina laukaisin puoliväliin ja vapauta se. Käynnistä kamera toistotilaan pitämällä q-painiketta painettuna, kun kamera on sammutettu. Tässä tilanteessa voit siirtyä valmiustilaan painamalla q-painiketta uudelleen. 8 FI

9 Valokuvien ottaminen 1 Kytke kamera päälle painamalla n-painiketta. 2 Valitse kuvaustila. (s. 13) 3 Pidä kamera paikallaan ja rajaa kuva. 4 Tarkenna painamalla laukaisin puoliväliin. AF-kohdistusmerkki P Paina puoliväliin 1/400 F3.3 Suljinaika Aukkoarvo AF-kohdistusmerkki vilkkuu punaisena, jos kamera ei pystynyt tarkentamaan. Yritä tarkentaa uudelleen. Kun pidät kamerasta kiinni, älä peitä salamaa, mikrofonia tai muita tärkeitä osia sormillasi tms. Varmista, että salamaikkunaan ei jää sormenjälkiä tai likaa. 5 Ota kuva painamalla laukaisin kokonaan alas ja varo, että kamera ei pääse tärähtämään. Paina puoliväliin Paina pohjaan asti FI 9

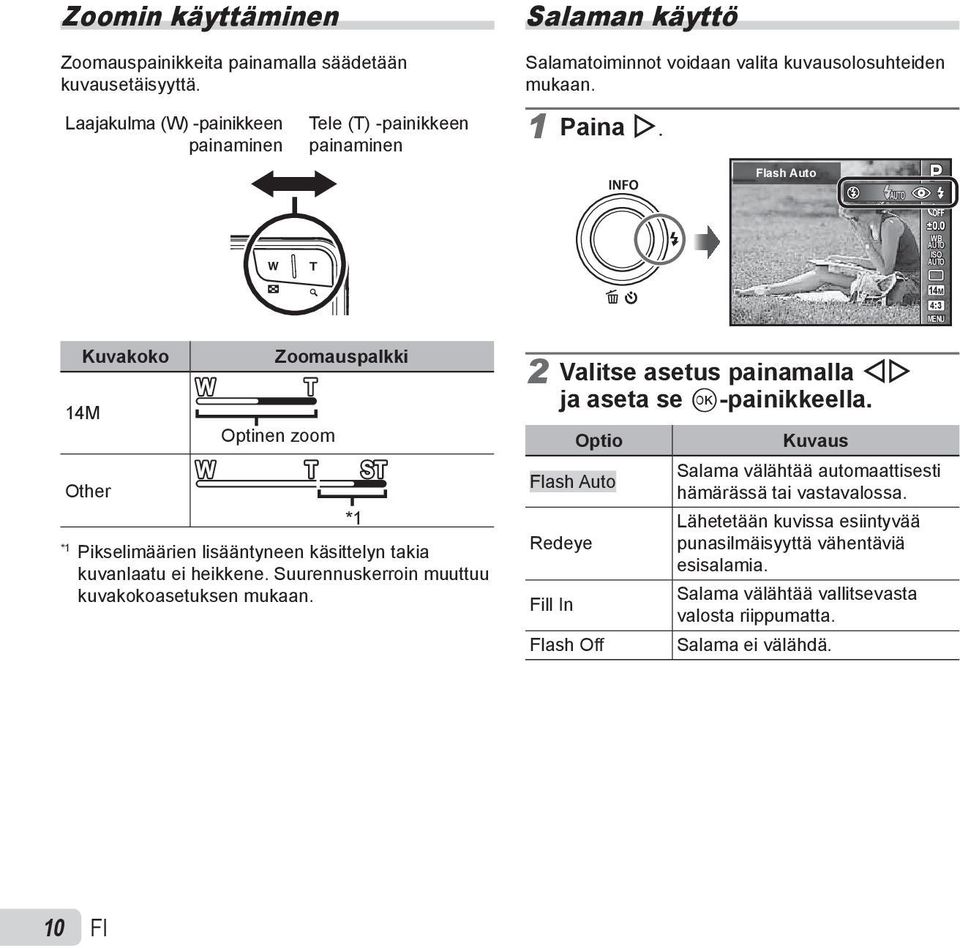

10 Zoomin käyttäminen Zoomauspainikkeita painamalla säädetään kuvausetäisyyttä. Laajakulma (W) -painikkeen painaminen Tele (T) -painikkeen painaminen Salaman käyttö Salamatoiminnot voidaan valita kuvausolosuhteiden mukaan. 1 Paina I. Flash Auto P 0.0 WB AUTO ISO AUTO 14M 4:3 MENU Kuvakoko 14M Zoomauspalkki Optinen zoom Other *1 *1 Pikselimäärien lisääntyneen käsittelyn takia kuvanlaatu ei heikkene. Suurennuskerroin muuttuu kuvakokoasetuksen mukaan. 2 Valitse asetus painamalla HI ja aseta se Q-painikkeella. Optio Flash Auto Redeye Fill In Flash Off Kuvaus Salama välähtää automaattisesti hämärässä tai vastavalossa. Lähetetään kuvissa esiintyvää punasilmäisyyttä vähentäviä esisalamia. Salama välähtää vallitsevasta valosta riippumatta. Salama ei välähdä. 10 FI

11 Itselaukaisimen käyttö Kuva otetaan viiveellä, kun laukaisin painetaan kokonaan alas. 1 Paina G. Y Off P WB AUTO ISO AUTO 14M 4:3 MENU 2 Valitse asetus painamalla HI ja aseta se Q-painikkeella. Optio Y Off Y 12 sec Y 2 sec Kuvaus Itselaukaisin on pois käytöstä. Itselaukaisimen valo palaa noin 10 sekuntia ja vilkkuu sitten noin 2 sekuntia, minkä jälkeen kuva otetaan. Itselaukaisimen valo vilkkuu noin 2 sekuntia, minkä jälkeen kuva otetaan. Itselaukaisimen poistaminen käytöstä sen käynnistämisen jälkeen Paina -painiketta. FI 11

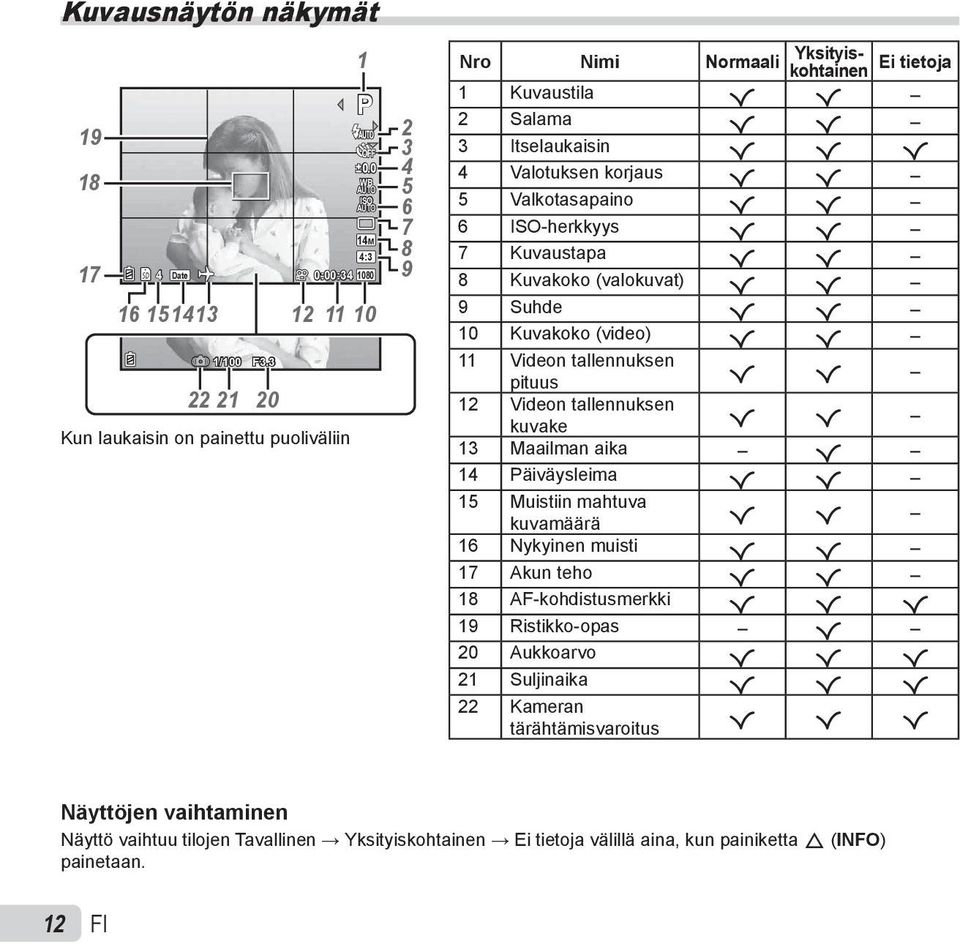

12 Kuvausnäytön näkymät Date z 1/100 F3.3 1 P 0.0 WB AUTO ISO AUTO 14M 4:3 0:00: Kun laukaisin on painettu puoliväliin Nro Nimi Normaali Yksityiskohtainen Ei tietoja 1 Kuvaustila R R 2 Salama R R 3 Itselaukaisin R R R 4 Valotuksen korjaus R R 5 Valkotasapaino R R 6 ISO-herkkyys R R 7 Kuvaustapa R R 8 Kuvakoko (valokuvat) R R 9 Suhde R R 10 Kuvakoko (video) R R 11 Videon tallennuksen pituus R R 12 Videon tallennuksen kuvake R R 13 Maailman aika R 14 Päiväysleima R R 15 Muistiin mahtuva kuvamäärä R R 16 Nykyinen muisti R R 17 Akun teho R R 18 AF-kohdistusmerkki R R R 19 Ristikko-opas R 20 Aukkoarvo R R R 21 Suljinaika R R R 22 Kameran tärähtämisvaroitus R R R Näyttöjen vaihtaminen Näyttöjen vaihtaminen Näyttö vaihtuu tilojen Tavallinen Yksityiskohtainen Ei tietoja välillä aina, kun painiketta F (INFO) painetaan. 12 FI

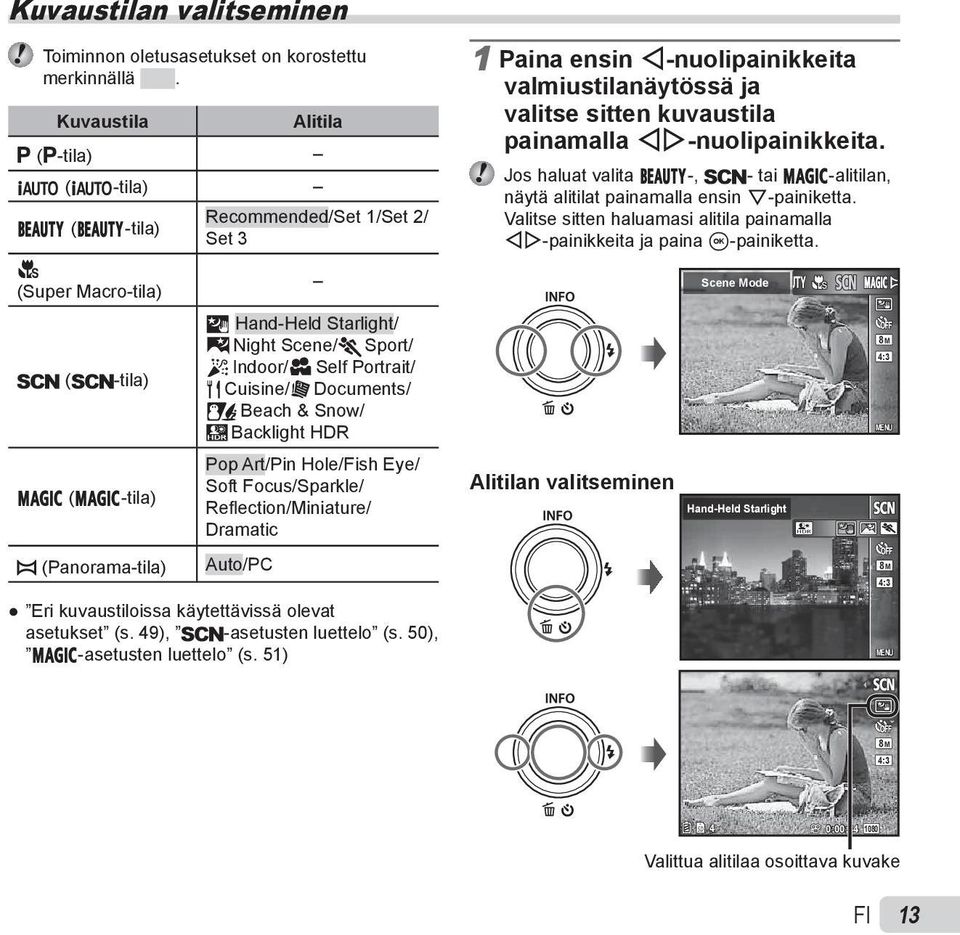

13 Kuvaustilan valitseminen Toiminnon oletusasetukset on korostettu merkinnällä. Kuvaustila Alitila P (P-tila) M (M-tila) Q (Q-tila) a (Super Macro-tila) ( -tila) P (P-tila) p (Panorama-tila) Recommended/Set 1/Set 2/ Set 3 Hand-Held Starlight/ G Night Scene/C Sport/ N Indoor/R Self Portrait/ V Cuisine/d Documents/ q Beach & Snow/ Backlight HDR Pop Art/Pin Hole/Fish Eye/ Soft Focus/Sparkle/ Refl ection/miniature/ Dramatic Auto/PC Eri kuvaustiloissa käytettävissä olevat asetukset (s. 49), -asetusten luettelo (s. 50), P-asetusten luettelo (s. 51) 1 Paina ensin H-nuolipainikkeita valmiustilanäytössä ja valitse sitten kuvaustila painamalla HI-nuolipainikkeita. Jos haluat valita Q-, - tai P-alitilan, näytä alitilat painamalla ensin G-painiketta. Valitse sitten haluamasi alitila painamalla HI-painikkeita ja paina A-painiketta. Alitilan valitseminen Scene Mode Hand-Held Starlight 8M 4:3 MENU 8M 4:3 MENU 8M 4:3 4 0:00: Valittua alitilaa osoittava kuvake FI 13

14 Tietoja kuvaustiloista P (P-tila) Kamera valitsee sopivan aukon arvon ja suljinnopeuden kohteen mukaan. Muutoksia voidaan myös tarpeen mukaan tehdä useisiin kuvausasetuksiin, kuten valotuksen korjaukseen. M (M-tila) Kamera valitsee automaattisesti optimaalisen kuvaustilan kuvaustilanteen mukaan. Kamera päättää kuvausolosuhteet, eikä asetuksia voida muuttaa eräitä toimintoja lukuun ottamatta. 2 Voit tallentaa kuvan valitsemalla [OK] tarkastelunäytöstä ja painamalla Q-painiketta. Jos haluat retusoida kuvaa lisää, valitse [Beauty Fix]. Back MENU OK Beauty Fix Kauneuskorjaus 1 Valitse retusoitava kohde painamalla FGHI ja paina Q-painiketta. Eye Color Back MENU Q (Q-tila) Voit ottaa kuvia Kauneuskorjaustehosteella. 1 Suuntaa kamera kohteeseen. Tarkista kameran tunnistamien kasvojen ympärille ilmestyvä kehys ja ota sitten kuva painamalla laukaisinta. 2 Tarkista retusointitehosteet tarkastelunäytössä ja aloita sitten retusointiprosessi ja tallenna painamalla Q-painiketta. Kauneuskorjaus-asetukset voidaan rekisteröidä. Muokkauksesta ei välttämättä aina ole apua. Off 14 FI

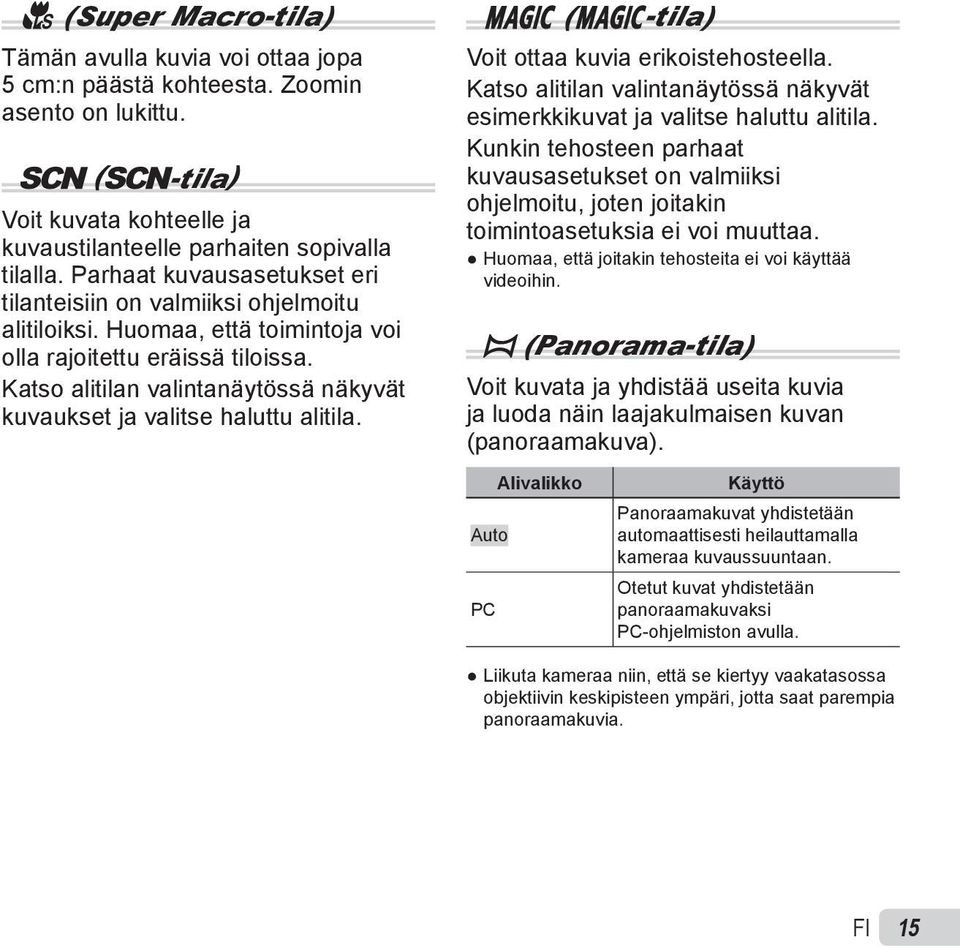

15 a (Super Macro-tila) Tämän avulla kuvia voi ottaa jopa 5 cm:n päästä kohteesta. Zoomin asento on lukittu. ( -tila) Voit kuvata kohteelle ja kuvaustilanteelle parhaiten sopivalla tilalla. Parhaat kuvausasetukset eri tilanteisiin on valmiiksi ohjelmoitu alitiloiksi. Huomaa, että toimintoja voi olla rajoitettu eräissä tiloissa. Katso alitilan valintanäytössä näkyvät kuvaukset ja valitse haluttu alitila. P (P-tila) Voit ottaa kuvia erikoistehosteella. Katso alitilan valintanäytössä näkyvät esimerkkikuvat ja valitse haluttu alitila. Kunkin tehosteen parhaat kuvausasetukset on valmiiksi ohjelmoitu, joten joitakin toimintoasetuksia ei voi muuttaa. Huomaa, että joitakin tehosteita ei voi käyttää videoihin. p (Panorama-tila) Voit kuvata ja yhdistää useita kuvia ja luoda näin laajakulmaisen kuvan (panoraamakuva). Auto PC Alivalikko Käyttö Panoraamakuvat yhdistetään automaattisesti heilauttamalla kameraa kuvaussuuntaan. Otetut kuvat yhdistetään panoraamakuvaksi PC-ohjelmiston avulla. Liikuta kameraa niin, että se kiertyy vaakatasossa objektiivin keskipisteen ympäri, jotta saat parempia panoraamakuvia. FI 15

16 Kuvien ottaminen [Auto]-asetuksella 1 Valitse alivalikosta [Auto] ja valitse tähtäyskulma (STD: 180, FULL: 360 ) painamalla HI-painikkeita ja paina sitten A-painiketta. 2 Suuntaa kamera aloituskohtaan. 3 Aloita kuvaus painamalla laukaisinta. Kuvien ottaminen [PC]-asetuksella 1 Määritä painamalla FGHI-painikkeita, mihin reunaan seuraava kuva liitetään, ja paina sitten A-painiketta. Ohjeet ruutujen yhdistämiseen AUTO FULL Cancel MENU Opas Save 4 Aloita panorointi. Kun nuoli saavuttaa oppaan lopun, tallennus loppuu automaattisesti. Kamera käsittelee kuvat automaattisesti ja näyttää yhdistetyn panoraamakuvan. Jos haluat keskeyttää kuvauksen, paina laukaisinta tai A-painiketta. Jos kamera pysähtyy hetkeksi, kuvaus päättyy automaattisesti. Jos ilmoitus Kuvaa ei luotu. tulee esiin, kuvaa uudelleen. Voit peruuttaa panoraamatoiminnon painamalla -painiketta. Jos suljin ei vapaudu automaattisesti, kokeile asetusta [PC]. OK 2 Ota ensimmäinen kuva painamalla laukaisinta. Ensimmäisen kuvan reuna näkyy himmeästi näytössä. 3 Sommittele seuraava kuva niin, että näytössä himmeästi näkyvän ensimmäisen kuvan reuna on hieman toisen kuvan kohteen päällä, ja paina laukaisinta. 4 Toista vaihetta 3, kunnes olet ottanut halutun määrän kuvia, ja paina A-painiketta tai -painiketta, kun olet valmis. Panoraamakuvauksessa voidaan käyttää enintään 10 ruutua. Otetut kuvat yhdistetään yhdeksi panoraamakuvaksi PC-ohjelmistolla. Tarkempia tietoja PC-ohjelmiston asentamisesta on kohdassa (s. 40). Lisäksi PC-ohjelmiston ohje sisältää lisätietoja panoraamakuvien ottamisesta. 16 FI

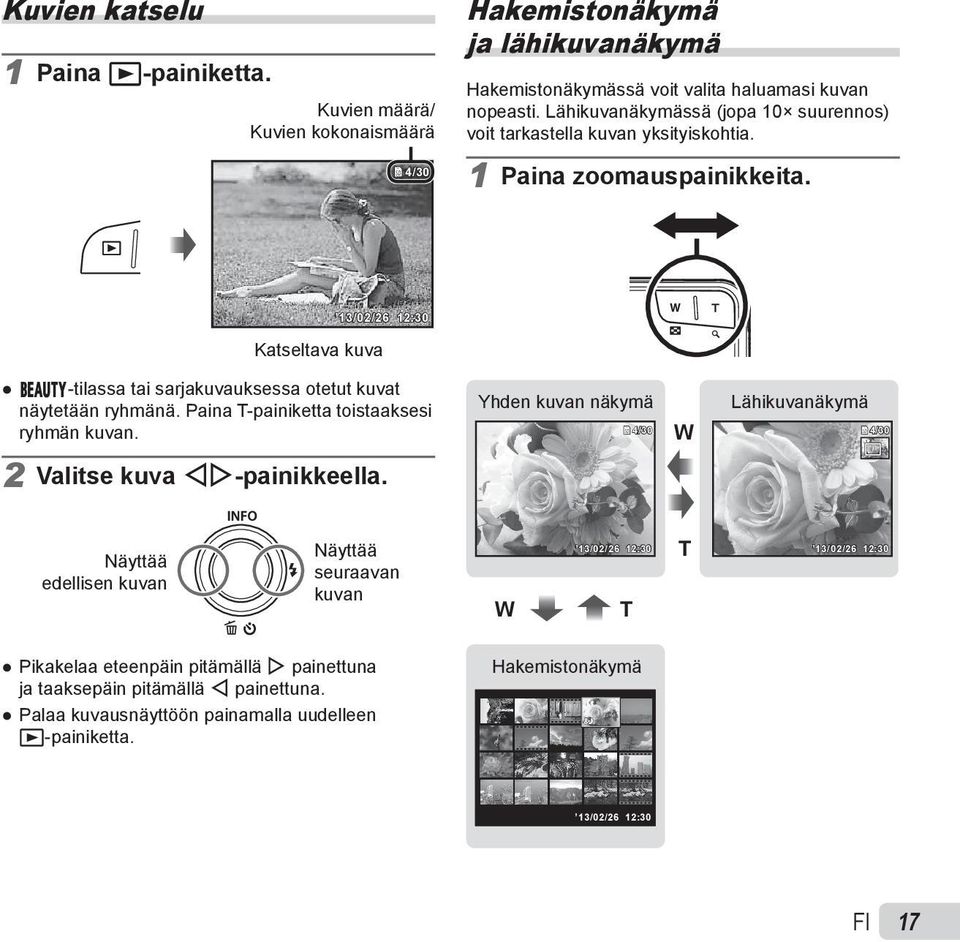

17 Kuvien katselu 1 Paina q-painiketta. Kuvien määrä/ Kuvien kokonaismäärä 4/30 Hakemistonäkymä ja lähikuvanäkymä Hakemistonäkymässä voit valita haluamasi kuvan nopeasti. Lähikuvanäkymässä (jopa 10 suurennos) voit tarkastella kuvan yksityiskohtia. 1 Paina zoomauspainikkeita. 13/02/26 12:30 Katseltava kuva Q-tilassa tai sarjakuvauksessa otetut kuvat näytetään ryhmänä. Paina T-painiketta toistaaksesi ryhmän kuvan. 2 Valitse kuva HI-painikkeella. Yhden kuvan näkymä Lähikuvanäkymä W 4/30 4/30 Näyttää edellisen kuvan Näyttää seuraavan kuvan W 13/02/26 12:30 T T 13/02/26 12:30 Pikakelaa eteenpäin pitämällä I painettuna ja taaksepäin pitämällä H painettuna. Palaa kuvausnäyttöön painamalla uudelleen q-painiketta. Hakemistonäkymä 13/02/26 12:30 FI 17

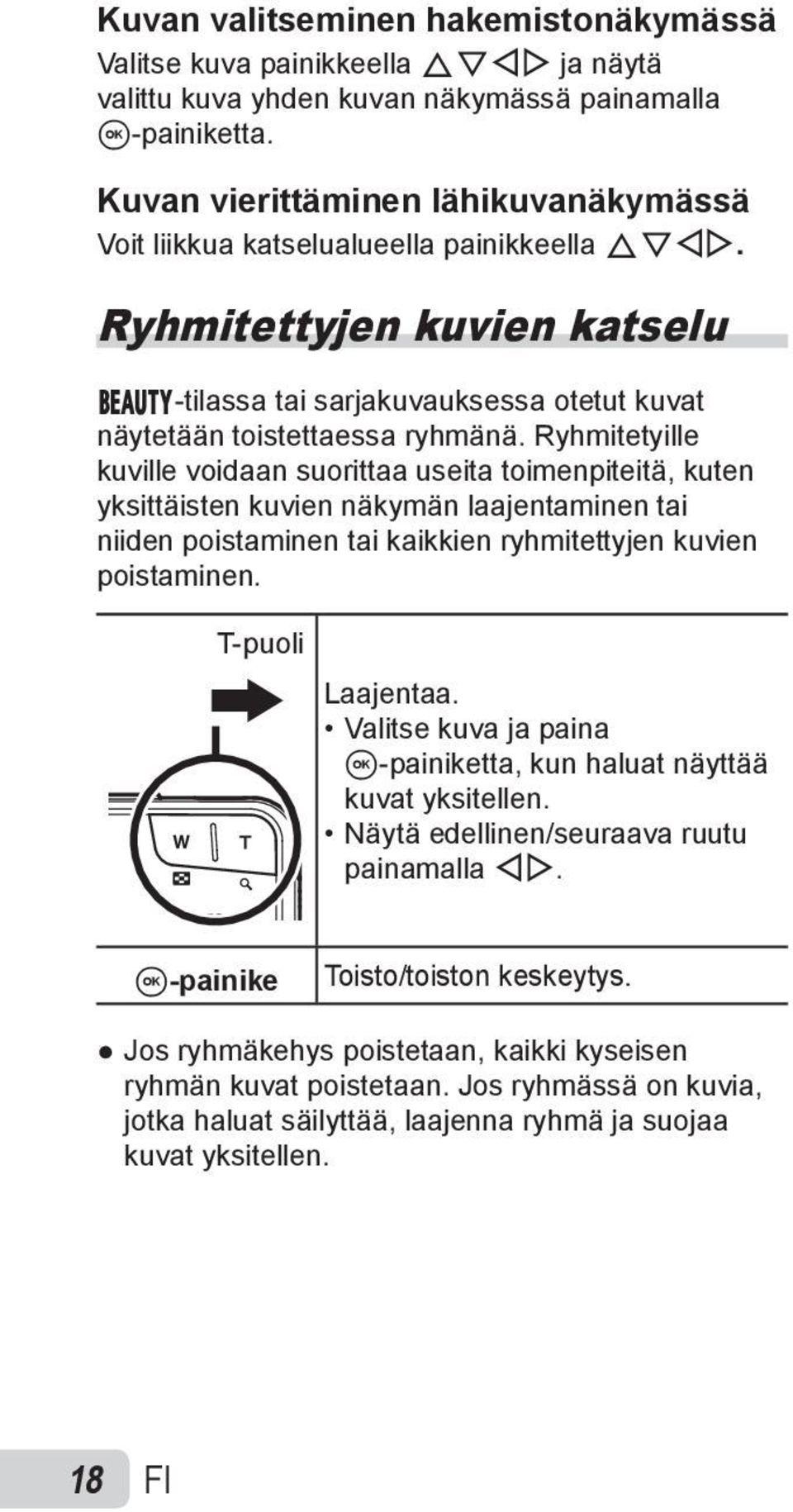

18 Kuvan valitseminen hakemistonäkymässä Valitse kuva painikkeella FGHI ja näytä valittu kuva yhden kuvan näkymässä painamalla A-painiketta. Kuvan vierittäminen lähikuvanäkymässä Voit liikkua katselualueella painikkeella FGHI. Ryhmitettyjen kuvien katselu Q-tilassa tai sarjakuvauksessa otetut kuvat näytetään toistettaessa ryhmänä. Ryhmitetyille kuville voidaan suorittaa useita toimenpiteitä, kuten yksittäisten kuvien näkymän laajentaminen tai niiden poistaminen tai kaikkien ryhmitettyjen kuvien poistaminen. T-puoli Laajentaa. Valitse kuva ja paina A-painiketta, kun haluat näyttää kuvat yksitellen. Näytä edellinen/seuraava ruutu painamalla HI. A-painike Toisto/toiston keskeytys. Jos ryhmäkehys poistetaan, kaikki kyseisen ryhmän kuvat poistetaan. Jos ryhmässä on kuvia, jotka haluat säilyttää, laajenna ryhmä ja suojaa kuvat yksitellen. 18 FI

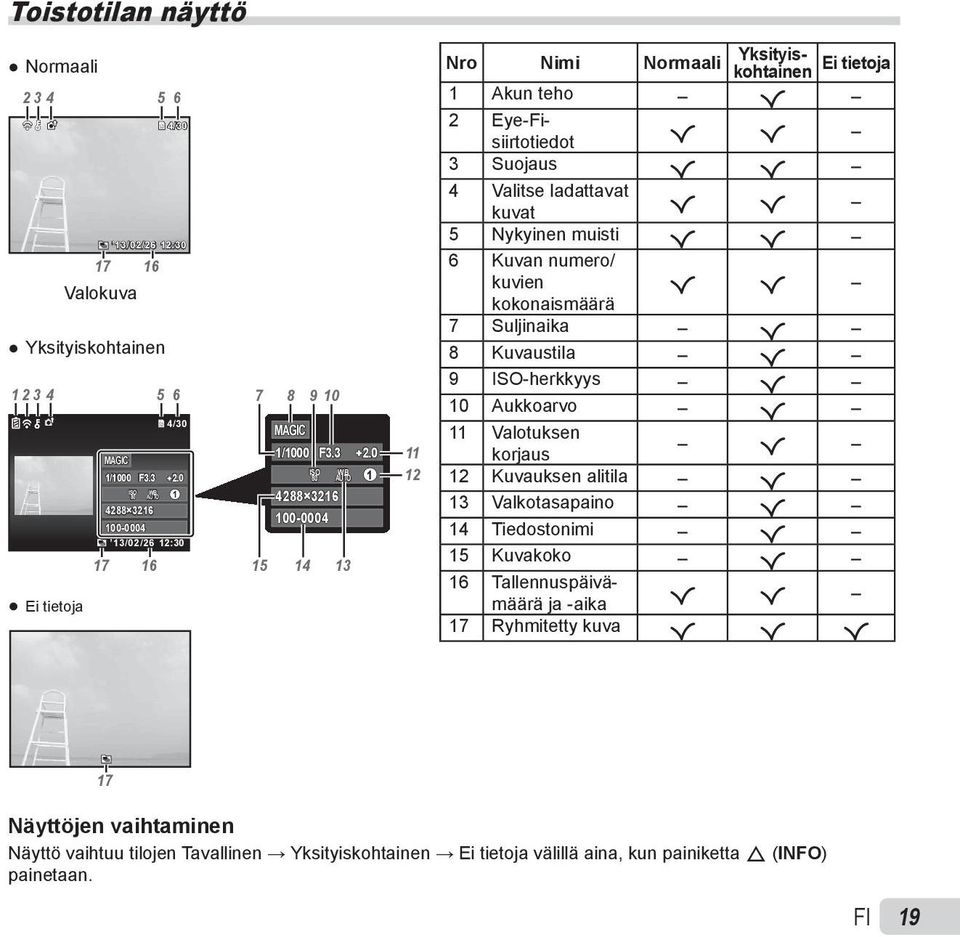

19 Toistotilan näyttö Normaali Nro Nimi Normaali Yksityiskohtainen Ei tietoja Akun teho R 2 Eye-Fisiirtotiedot R R 4/30 3 Suojaus R R 4 Valitse ladattavat kuvat R R 5 Nykyinen muisti R R 13/02/26 12: Kuvan numero/ Valokuva kuvien R R kokonaismäärä 7 Suljinaika R Yksityiskohtainen 8 Kuvaustila R ISO-herkkyys R 10 Aukkoarvo R 4/30 MAGIC 11 Valotuksen 1/1000 F korjaus R MAGIC Kuvauksen alitila R ISO WB 1 1/1000 F AUTO Valkotasapaino R Tiedostonimi R WB ISO 80 1 AUTO : /02/ Kuvakoko R 16 Tallennuspäivämäärä ja -aika Ei tietoja R R 17 Ryhmitetty kuva R R R 17 Näyttöjen vaihtaminen Näyttöjen vaihtaminen Näyttö vaihtuu tilojen Tavallinen Yksityiskohtainen Ei tietoja välillä aina, kun painiketta F (INFO) painetaan. FI 19

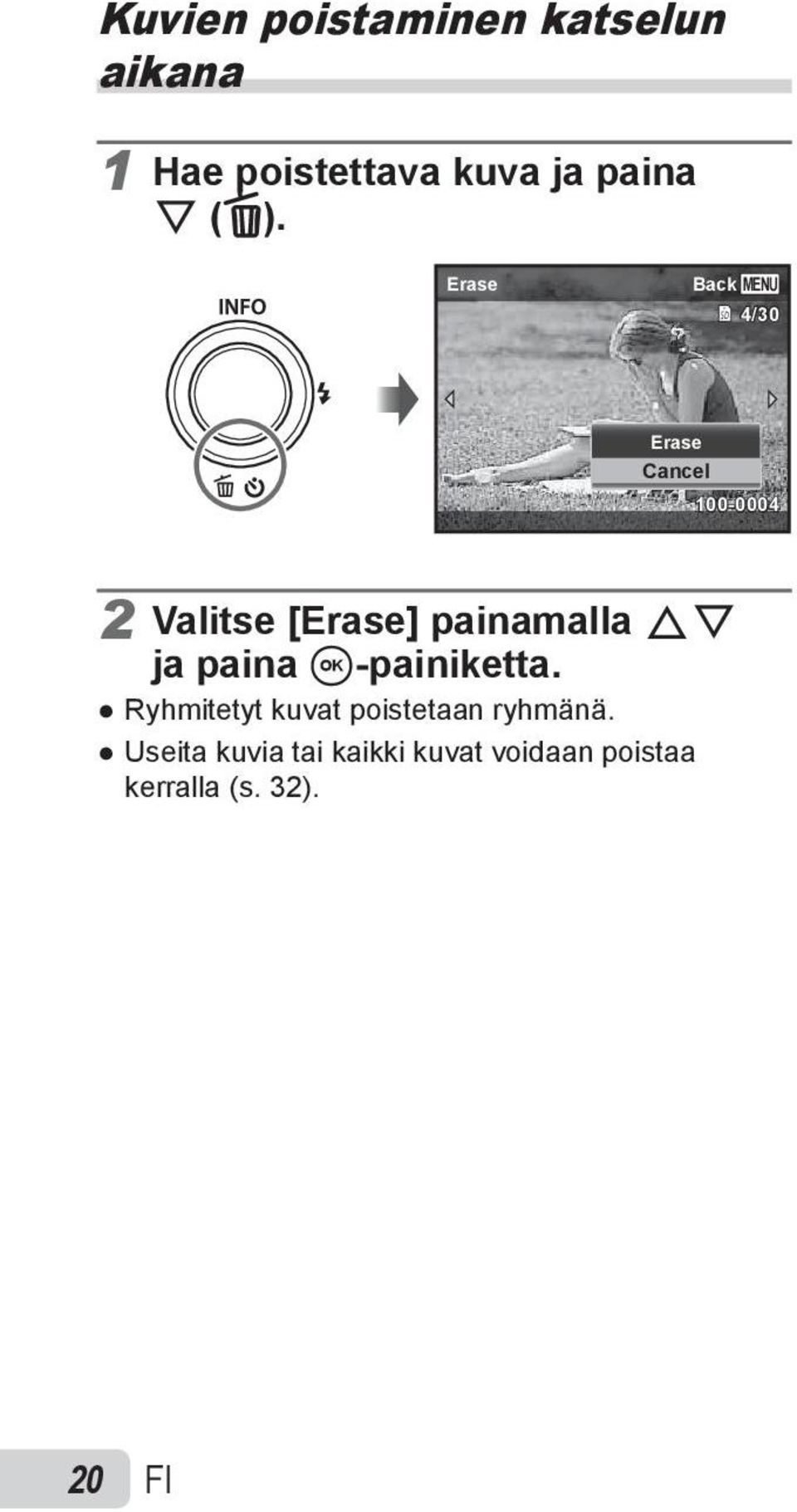

20 Kuvien poistaminen katselun aikana 1 Hae poistettava kuva ja paina G ( ). Erase Back MENU 4/30 Erase Cancel Valitse [Erase] painamalla FG ja paina A-painiketta. Ryhmitetyt kuvat poistetaan ryhmänä. Useita kuvia tai kaikki kuvat voidaan poistaa kerralla (s. 32). 20 FI

21 Videoiden kuvaus 1 Aloita tallennus painamalla -painiketta. Videoiden katselu Valitse video ja paina A-painiketta. 4/30 Movie Play OK 13/02/2612:3012:30 Video 0:12/0:34 Katselun aikana Palaa tallennettaessa punaisena REC 0:00 REC 0:00 0:00: :00:34 Kuvausaika Tallennuksen pituus (s. 54) Video kuvataan asetetussa kuvaustilassa. Huomaa, että kuvaustilan tehosteita ei välttämättä saada kaikissa kuvaustiloissa. Myös ääni tallennetaan. 2 Lopeta tallennus painamalla -painiketta uudelleen. Katselun keskeyttäminen ja käynnistäminen uudelleen Pikakelaus eteenpäin Pikakelaus taaksepäin Äänenvoimakkuuden säätö Keskeytä katselu painamalla A-painiketta. Tauon tai pikakelauksen eteen- tai taaksepäin aikana käynnistä toisto uudelleen painamalla A-painiketta. Pikakelaa eteenpäin painamalla I. Lisää pikakelausnopeutta painamalla I uudelleen. Kelaa takaisin painamalla H. Lisää kelausnopeutta painamalla H-painiketta uudellaan. Säädä äänenvoimakkuutta painamalla FG. FI 21

22 Toiminnot, kun katselu on keskeytetty Käytetty aika/ Jäljellä oleva kuvausaika Tauon aikana 0:12/0:34 Haku Siirtyminen eteen- ja taaksepäin ruutu kerrallaan Katselun jatkaminen Paina F, kun haluat näyttää ensimmäisen ruudun, ja paina G, kun haluat näyttää viimeisen ruudun. Siirry eteen- tai taaksepäin ruutu kerrallaan painamalla I tai H. Siirry jatkuvasti eteen- tai taaksepäin pitämällä I tai H painettuna. Jatka katselua painamalla A-painiketta. Videon katselun pysäyttäminen Videon katselun pysäyttäminen Paina -painiketta. Jos videoita halutaan katsella tietokoneessa, on suositeltavaa käyttää mukana toimitettua PC-ohjelmistoa. PC-ohjelmiston ensimmäistä käyttökertaa varten liitä kamera tietokoneeseen ja käynnistä sitten ohjelmisto (s. 39). 22 FI

23 Valikkoasetukset Joitakin kuvaustoimintoja ei voida asettaa tietyissä kuvaustiloissa. Toimintovalikko Program Auto P WB AUTO 4 ISO AUTO M 7 8 4:3 MENU Toimintovalikko Asetusvalikko (s. 26) 1 Salama 3 Valotuksen korjaus 5 ISO-herkkyys 7 IKuvakoko 2 Itselaukaisin 4 Valkotasapaino 6 Kuvaustapa 8 Suhde Toimintovalikon käyttö 1 Näytä toimintovalikko painamalla H-nuolipainiketta. Esimerkki: Valotuksen korjaus 2 Valitse asetettava toiminto painamalla FG-nuolipainikkeita. 3 Valitse asetuksen arvo painamalla HI-nuolipainikkeita ja aseta sitten asetus painamalla A-painiketta. Exposure Comp. ± P 1 2 WB AUTO ISO AUTO 14M 4:3 MENU FI 23

24 Salama Asettaa salaman laukaisutavan. _ Flash Auto Salama välähtää automaattisesti hämärässä tai vastavalossa.! Redeye Lähetetään kuvissa esiintyvää punasilmäisyyttä vähentäviä esisalamia. # Fill In Salama välähtää vallitsevasta valosta riippumatta. $ Flash Off Salama ei välähdä. Itselaukaisin Asettaa ajan, joka kuluu laukaisimen painamisesta kuvan ottamiseen. b Y Off Itselaukaisin on pois käytöstä. c Y 12 sec Itselaukaisimen valo palaa noin 10 sekuntia ja vilkkuu sitten noin 2 sekuntia, minkä jälkeen kuva otetaan. d Y 2 sec Itselaukaisimen valo vilkkuu noin 2 sekuntia, minkä jälkeen kuva otetaan. Valotuksen korjaus Value Kompensoi kameran säätämää kirkkautta (sopiva valotus). Aseta suurempi negatiivinen ( ) arvo säätääksesi pimeämmäksi tai suurempi positiivinen arvo (+) säätääksesi kirkkaammaksi. Valkotasapaino Asettaa sopivan väriteeman kuvaustilanteen valon mukaan. e WB Auto Kamera säätää automaattisesti valkotasapainoa. f Sunny Soveltuu kuvaamiseen ulkona kirkkaalla ilmalla. g Cloudy Soveltuu kuvaamiseen ulkona pilvisellä ilmalla. h Incandescent Soveltuu kuvaamiseen hehkulampun valossa. Fluorescent Soveltuu kuvaamiseen valkoisen loisteputken valossa. One Touch 1 One Touch 2 Valkotasapainon manuaaliseen säätämiseen kuvauksen aikana. Aseta pala valkoista paperia tai muu valkoinen kohde niin, että se täyttää koko näytön, ja aseta valkotasapaino painamalla -painiketta. Tietoa valkotasapainon säätämisestä yhdellä kosketuksella saat kohdasta s FI

25 ISO-herkkyys l & ~ ISO Auto Value Asettaa ISO-herkkyyden. Kamera asettaa herkkyyden automaattisesti sen mukaan, mikä on paras kuvanlaadun kannalta. Aseta pienempi arvo vähentääksesi kuvan kohinaa tai suurempi arvo vähentääksesi epätarkkuutta. Kuvaustapa Asettaa sarjakuvaustoiminnon. o Single Jokaisella laukaisimen painalluksella otetaan yksi kuva. j Sequential Kuvia otetaan peräkkäin enintään 12, kun laukaisin pidetään painettuna. O High-Speed Kamera ottaa enintään 50 peräkkäistä kuvaa nopeudella n. 15 kuvaa/s. Kuvakoko Asettaa tallennettavien pikselien määrän Sopii kuvien tulostukseen A3-paperille tai suuremmille papereille Sopii kuvien tulostukseen enintään A3-paperille Sopii kuvien tulostukseen enintään A4-paperille Sopii kuvien käyttämiseen sähköpostissa. Suhde Muuta kuvien vaaka-pysty-kuvasuhdetta. 4:3 Vaihda vaaka-pysty-suhteeksi 4:3, kun otetaan kuvia. P 16:9 Vaihda vaaka-pysty-suhteeksi 16:9, kun otetaan kuvia. Joitakin kuvaustoimintoja ei voida asettaa tietyissä kuvaustiloissa. Katso Eri kuvaustiloissa käytettävissä olevat asetukset (s. 49) Kuvakoot ovat esimerkkejä, kun kuvasuhteeksi on asetettu [ ]. Yhden kosketuksen valkotasapainon rekisteröinti Yhden kosketuksen valkotasapainon rekisteröinti Valitse [ One Touch 1] tai [ One Touch 2], suuntaa kamera kohti valkoista paperia tai muuta valkoista kohdetta ja paina -painiketta. Kamera vapauttaa sulkimen, ja valkotasapaino rekisteröidään. Jos valkotasapaino on rekisteröity aiemmin, rekisteröidyt tiedot päivitetään. Virran katkaiseminen ei poista rekisteröityjä valkotasapainotietoja. Suorita tämä toimenpide valossa, jossa kuvat otetaan. Kun kameran asetuksia on muutettu, valkotasapaino täytyy rekisteröidä uudelleen. Jos valkotasapainoa ei voi rekisteröidä, tarkista, että valkotasapaino täyttää näytön ja suorita toimenpide uudelleen. FI 25

26 Asetusvalikko Camera Menu Back MENU 3 Playback Menu Reset AF Mode AF Illuminat. Pic Orientation Date Stamp Super-Res Zoom Face/iESP On On Off On q Slideshow Edit Erase Print Order R (suojaus) Upload Order 1 Camera Menu 4 Settings Menu 1 z Reset AF Mode AF Illuminat. Pic Orientation Date Stamp Super-Res Zoom d Memory Format/Format Backup Eye-Fi USB Connection Sound Settings Pixel Mapping s (näyttö) 2 Movie Menu 5 Settings Menu 2 A Image Size R (videon äänen tallennus) d TV Out l (kieli) X (päivämäärä/kellonaika) World Time 26 FI

27 Asetusvalikon käyttö Tuo asetusvalikko esiin kuvauksen tai katselun aikana painamalla -painiketta. Asetusvalikon avulla voi käyttää monenlaisia kameran asetuksia, kuten kuvaus- ja toistotoimintoja, päivämäärä- ja kellonaika-asetuksia sekä näyttöasetuksia. 1 Paina -painiketta. Asetusvalikko tulee esiin. Camera Menu Reset AF Mode AF Illuminat. Pic Orientation Date Stamp Super-Res Zoom Back MENU Face/iESP 2 Valitse sivun välilehdet painamalla H. Valitse haluamasi sivun välilehti painamalla FG ja paina I. Sivun välilehti Alivalikko 1 Settings Menu 1 Memory Format Backup Eye-Fi USB Connection Sound Settings Pixel Mapping Back MENU Off Storage Settings Menu 1 Memory Format Backup Eye-Fi USB Connection Sound Settings Pixel Mapping On On Off On Back MENU Off Storage 3 Valitse haluamasi alivalikko 1 FG-painikkeella ja paina sitten A-painiketta. Settings Menu 1 Memory Format Backup Eye-Fi USB Connection Sound Settings Pixel Mapping Back MENU Off Storage Alivalikko 2 Settings Menu 1 Back MENU Memory Format Backup Eye-Fi Auto USB Connection Storage Sound Settings MTP Pixel Mapping 4 Valitse haluamasi alivalikko 2 FG-painikkeella ja paina sitten A-painiketta. Kun asetus on valittu, laite palaa alivalikkoon 1. Lisätoiminnot ovat mahdollisia. Settings Menu 1 Memory Format Backup Eye-Fi USB Connection Sound Settings Pixel Mapping Back MENU Off Auto 5 Määritä asetus painamalla -painiketta. FI 27

28 Toiminnon oletusasetukset on korostettu merkinnällä. Katso käyttötapa kohdasta Asetusvalikon käyttö (s. 27). z Camera Menu Kuvaustoimintojen palauttaminen oletusasetusten mukaisiksi z [Reset] Yes No Alivalikko 2 Käyttö Palauttaa seuraavat valikkotoiminnot oletusasetusten mukaisiksi. Kuvaustila Salama Itselaukaisin Valotuksen korjaus Valkotasapaino ISO-herkkyys Kuvaustapa Kuvakoko (valokuvat) Suhde Camera Menu ja Movie Menu toiminnot Asetuksia ei muuteta. Tarkennusalueen valitseminen z [AF Mode] Alivalikko 2 Face/iESP Käyttö Kamera tarkentaa automaattisesti. (Jos kasvot tunnistetaan, ne osoitetaan valkoisella ruudulla *1. Kun laukaisin painetaan puoliväliin ja kamera tarkentaa, ruutu muuttuu vihreäksi *2. Jos kasvoja ei tunnisteta, kamera valitsee kohteen ruudusta ja tarkentaa automaattisesti.) Kamera tarkentaa Spot AF-kohdistusmerkin sisällä olevaan kohteeseen. *1 Joitakin kohteita kuvattaessa ruutua ei näy tai se tulee näyttöön vasta jonkin ajan kuluttua. *2 Jos kehys vilkkuu punaisena, kamera ei voi tarkentaa. Yritä tarkentaa kohteeseen uudelleen. 28 FI

29 Apuvalon käyttäminen tumman kohteen kuvaamiseen z [AF Illuminat.] Alivalikko 2 Off On AF-apuvalo Käyttö AF-apuvalo ei ole käytössä. Kun laukaisin painetaan puoliväliin, AF-apuvalo syttyy tarkentamisen helpottamiseksi. Kameralla pystyasennossa kuvattujen kuvien automaattinen kääntäminen katselun aikana z [Pic Orientation] Kuvauksen aikana katseluvalikon [y]-asetus (s. 32) määritetään automaattisesti. Tämä toiminto ei välttämättä toimi oikein, jos kamera osoittaa ylös- tai alaspäin kuvauksen aikana. Off On Alivalikko 2 Käyttö Kuvien mukana ei tallenneta tietoja kameran pysty- tai vaakasuuntaisesta asennosta kuvauksen aikana. Kameralla pystyasennossa kuvattuja kuvia ei käännetä katselun aikana. Kuvien mukana tallennetaan tiedot kameran pysty- tai vaakasuuntaisesta asennosta kuvauksen aikana. Kuvat käännetään automaattisesti katselun aikana. Tallennuspäivämäärän leimaaminen z [Date Stamp] Alivalikko 2 Off On Käyttö Älä tulosta päivämäärää. Leimaa tallennuspäivämäärä uusiin valokuviin. Jos päivämäärää ja kellonaikaa ei ole asetettu, [Date Stamp]-asetusta ei voi tehdä. Päivämäärän ja kellonajan asetus d [X] (s. 38) Päivämääräleimaa ei voi poistaa. Jos kuvaustapa-asetuksena on muu kuin [o], [Date Stamp] -asetusta ei voi tehdä. FI 29

30 Suurempien kuin optista zoomia käytettäessä otettavien kuvien ottaminen kuvanlaadun heikentyessä vain hieman z [Super-Res Zoom] Off On Alivalikko 2 Käyttö Poista supertarkkuuszoom käytöstä. Ota supertarkkuuszoom käyttöön. Käytettävissä vain, jos [Image Size] -asetukseksi on valittu [6]. [On] valittu [Super-resolution zoom]- asetukseksi: 14M Kuvakoko Zoomauspalkki Supertarkkuuszoom A Movie Menu Videoiden kuvakoon valinta A [Image Size] Alivalikko P ( )/ VGA ( )/ HS 120fps *1 / HS 240fps *1 Käyttö Valitse kuvan laatu kuvakoon ja kuvanopeuden mukaan. *1 HS: Kuvaa nopeasti liikkuvia kohteita hidastettua toistoa varten. Muistiin mahtuva kuvamäärä (valokuvat)/ tallennusaika (video) sisäistä muistia ja kortteja käytettäessä (s. 54) Äänen tallentaminen videoita kuvattaessa A [R] Alivalikko 2 Off On Käyttö Ääntä ei tallenneta. Ääntä tallennetaan. Ääntä ei tallenneta, kun HS-videotila tai [Miniature] P-tilassa on valittu. Kun asetukseksi on määritetty [On], zoomia ei voi käyttää videokuvauksen aikana. Jos haluat tallentaa videon optisella zoomilla, määritä [R] (movies) -asetukseksi [Off]. 30 FI

31 q Playback Menu Automaattinen kuvien katselu q [Slideshow] Alivalikko 2 Alivalikko 3 Käyttö BGM Start Off On Taustamusiikkia ei toisteta. Taustamusiikki toistetaan. Käynnistää diaesityksen. Paina diaesityksen aikana I, jos haluat siirtyä yhden kuvan eteenpäin, tai paina H, jos haluat siirtyä yhden kuvan taaksepäin. Valokuvien kasvojen retusointi q [Beauty Fix] Edit Alivalikko 1 Alivalikko 2 Kauneuskorjaus 1 Valitse kuva painamalla HI ja paina Q-painiketta. 2 Valitse retusointikohde FG-painikkeella ja paina Q-painiketta. 3 Voit tallentaa kuvan valitsemalla [OK] tarkastelunäytöstä ja painamalla Q-painiketta. Jos haluat retusoida kuvaa lisää, valitse [Beauty Fix]. Retusoitu kuva tallennetaan erillisenä kuvana. Back MENU OK Beauty Fix Retusoidun kuvan [Image Size] on enintään [3]. Kauneuskorjaus 1 Valitse retusoitava kohde ja paina Q-painiketta. Eye Color Back MENU Muokkauksesta ei välttämättä aina ole apua. Off 2 Paina tarkastelunäytössä Q-painiketta. FI 31

32 Salamakuvauksen punaisten silmien retusointi q [Redeye Fix] Alivalikko 1 Alivalikko 2 Edit Punasilm.korj 1 Valitse kuva painamalla HI ja paina A-painiketta. Muokattu kuva tallennetaan erillisenä kuvana. Muokkauksesta ei välttämättä aina ole apua. Retusointi voi pienentää kuvan tarkkuutta. Kuvien kiertäminen q [y] Alivalikko 1 Alivalikko 2 Edit y 1 Valitse kuva HI-painikkeella. 2 Kierrä kuvaa painamalla A-painiketta. 3 Toista tarvittaessa vaiheet 1 ja 2, jos haluat määrittää muiden kuvien asetukset, ja paina -painiketta. Kuvien uudet asennot tallennetaan, vaikka virta katkaistaisiin välillä. Kuvien poistaminen q [Erase] Alivalikko 2 All Erase Sel. Image Erase Käyttö Kaikki sisäiseen muistiin tai kortille tallennetut kuvat katoavat. Kuvat valitaan ja poistetaan yksitellen. Poistaa esillä olevan kuvan. Kun poistat kuvia sisäisestä muistista, älä aseta korttia kameraan. Suojattuja kuvia ei voi poistaa. Kuvien valitseminen ja poistaminen yksitellen [Sel. Image] 1 Valitse [Sel. Image] painamalla FG-painikkeita ja paina A-painiketta. 2 Valitse poistettava kuva FGHI-painikkeilla ja lisää kuvaan R-merkki painamalla A-painiketta. Voit palata yhden kuvan katseluun painamalla T-painiketta. Sel. Image (1) OK 4/30 R-merkki Erase/Cancel 3 Valitse poistettavat kuvat toistamalla vaihetta 2 ja poista valitut kuvat painamalla -painiketta. 4 Valitse [Kyllä] painamalla FG ja paina A-painiketta. R-merkillä merkityt kuvat poistetaan. MENU 32 FI

33 Kaikkien kuvien poistaminen [All Erase] 1 Valitse [All Erase] painamalla FG ja paina A-painiketta. 2 Valitse [Yes] painamalla FG ja paina A-painiketta. Tulostusasetusten tallentaminen kuvatietoihin q [Print Order] Tulostusvaraukset (s. 42) Tulostusvaraus voidaan tehdä vain kortille tallennetuille valokuville. Kuvien suojaus q [R] Suojattuja kuvia ei voi poistaa toiminnoilla [Erase] (s. 20, 32), [Sel. Image] (s. 32), tai [All Erase] (s. 33), mutta kaikki kuvat voidaan poistaa toiminnoilla [Memory Format]/[Format] (s. 34). 1 Valitse kuva HI-painikkeella. Näytä hakemistonäkymä painamalla W-zoomauspainiketta. Kuvia voidaan valita nopeasti painamalla FGHI. 2 Paina A-painiketta. Peruuta asetukset painamalla A-painiketta uudelleen. 3 Toista tarvittaessa vaiheet 1 ja 2, jos haluat suojata muita kuvia, ja paina -painiketta. Internetiin kopioitavien kuvien asettaminen OLYMPUS Viewer 3 -sovelluksella q [Upload Order] 1 Valitse kuva HI-painikkeella. Näytä hakemistonäkymä painamalla W-zoomauspainiketta. Kuvia voidaan valita nopeasti painamalla FGHI. 2 Paina A-painiketta. Peruuta asetukset painamalla A-painiketta uudelleen. 3 Toista tarvittaessa vaiheet 1 ja 2, jos haluat määrittää muiden kuvien asetukset, ja paina -painiketta. Vain JPEG-tiedostoja voidaan tilata. Voit katsoa lisätietoja OLYMPUS Viewer 3:sta kohdasta PC-ohjelmiston asennus ja käyttäjän rekisteröinti (s. 40). Lisätietoja kuvien kopioinnista on OLYMPUS Viewer 3 - Help. FI 33

34 d Settings Menu 1 Kaikkien tietojen poistaminen d [Memory Format]/ d [Format] Tarkista ennen alustamista, että sisäisessä muistissa tai kortilla ei ole tärkeitä tietoja. Kortit täytyy alustaa tällä kameralla ennen ensimmäistä käyttökertaa tai sen jälkeen, kun niitä on käytetty muilla kameroilla tai tietokoneissa. Poista kortti kamerasta ennen sisäisen muistin alustamista. Yes No Alivalikko 2 Käyttö Poistaa kaikki sisäisessä muistissa tai kortilla olevat kuvatiedot (myös suojatut kuvat). Peruuttaa alustamisen. Eye-Fi-kortin käyttäminen d [Eye-Fi] Alivalikko 2 All Sel. Image Off Käyttö Siirtää kaikki kuvat. Siirtää vain valitun kuvan. Poista Eye-Fi-tiedonsiirto käytöstä. Lue Eye-Fi-korttia käytettäessä Eye-Fi-kortin käyttöohje huolellisesti ja noudata ohjeita. Käytä Eye-Fi-korttia kameran käyttömaan lakien ja määräysten mukaisesti. Paikoissa, esim. lentokoneessa, joissa Eye-Fi-tiedonsiirto on kielletty, poista Eye-Fi-kortti kamerasta tai valitse [Eye-Fi]-asetukseksi [Off]. Tämä kamera ei tue Eye-Fi-kortin Endless-tilaa. Sisäiseen muistiin tallennettujen kuvien kopiointi kortille d [Backup] Yes No Alivalikko 2 Käyttö Varmuuskopioi sisäiseen muistiin tallennetut kuvat kortille. Peruuttaa varmuuskopioinnin. 34 FI

35 Kameran liitäntätavan muihin laitteisiin valinta d [USB Connection] Alivalikko 2 Auto Storage MTP Käyttö Aseta, jos haluat valita yhteystavan joka kerta, kun kamera kytketään toiseen laitteeseen. Liitä kortinlukijana. Kytke kannettavana laitteena tietokoneeseen, jossa on Windows Vista, Windows 7 tai Windows 8. Valitse [Storage] mukana toimitetun ohjelmiston käyttämistä varten. Katso tietoja tietokoneeseen liittämisestä kohdasta Tietokoneeseen liittäminen (s. 39). Kameran äänen ja sen voimakkuuden valitseminen d [Sound Settings] Alivalikko 2 Alivalikko 3 Käyttö Sound Type 1/2/3 Volume 0/1/2/3/4/5 q Volume 0/1/2/3/4/5 Valitse kameran äänet (käyttöäänet ja suljinääni). Valitsee kameran painikkeiden käyttöäänen voimakkuuden. Valitsee kuvan toiston äänenvoimakkuuden. Kuvankäsittelytoiminnon säätäminen d [Pixel Mapping] Tämä toiminto on jo säädetty tehtaalla valmiiksi, joten säätöjä ei tarvita välittömästi hankinnan jälkeen. Suositus on noin kerran vuodessa. Parhaat tulokset saat odottamalla vähintään minuutin kuvien ottamisen tai katselun jälkeen ennen pikselikartoituksen suorittamista. Jos kamerasta katkaistaan virta pikselikartoituksen aikana, se tulee suorittaa uudelleen. Kuvankäsittelytoiminnon säätäminen Paina A-painiketta, kun [Start] (alivalikko 2) on näkyvissä. Kuvankäsittelytoiminnon tarkistus ja säätö käynnistyy. Näyttöruudun kirkkauden säätö d [s] Näyttöruudun kirkkauden säätö 1 Säädä kirkkautta, kun katsot näyttöä, FG-painikkeella ja paina sitten A-painiketta. s Back MENU FI 35

36 d Settings Menu 2 Kuvien katselu TV:stä d [TV Out] Television videosignaalijärjestelmä vaihtelee maa- ja aluekohtaisesti. Valitse videolähtösignaali television videosignaalin tyypin mukaiseksi, ennen kuin katselet kameralla otettuja kuvia televisiosta. Alivalikko 2 Alivalikko 3 Käyttö NTSC/PAL HDMI Out HDMI Control NTSC PAL 480p/576p 720p 1080i Off On Kameran liittäminen televisioon esimerkiksi Pohjois-Amerikassa, Taiwanissa, Koreassa ja Japanissa. Kameran liittäminen televisioon esimerkiksi Euroopan maissa ja Kiinassa. Aseta signaalimuoto, joka asetetaan ensisijaiseksi. Jos TV:n asetus ei vastaa sitä, se vaihdetaan automaattisesti. Käytä kameralla. Käytä TV:n kaukosäätimellä. Oletusasetukset vaihtelevat sen mukaan, miltä myyntialueelta kamera on ostettu. Kameralla otettujen kuvien katseleminen televisiosta Liitäntä AV-kaapelilla 1 Valitse kamerasta siihen liitetyssä televisiossa käytössä oleva videosignaalijärjestelmä ([NTSC]/[PAL]). 2 Liitä kamera televisioon. Liitäntä HDMI-kaapelilla 1 Valitse liitettävä digitaalinen signaalimuoto kameralla ([480p/576p]/[720p]/[1080i]). 2 Liitä kamera televisioon. 3 Kytke televisio päälle ja vaihda INPUT-asetukseksi VIDEO (liitin yhdistetty kameraan). 4 Kytke kamera päälle ja valitse toistettava kuva painamalla FGHI. Jos kamera on liitetty tietokoneeseen USB-kaapelilla, älä liitä HDMI-kaapelia kameraan. 36 FI

37 HDMI-miniliitin (tyyppi C) HDMI-kaapeli (saatavana kaupoista) Liitä HDMI-liitin televisioon. Moniliitin AV-kaapeli (myydään erikseen: CB-AVC5) Liitä television videotuloliitäntään (keltainen) ja audiotuloliitäntään (valkoinen). Lisätietoja TV:n tulolähteen vaihtamisesta on sen käyttöohjeessa. Kun kamera ja televisio liitetään sekä AV-kaapelilla että HDMI-kaapelilla, HDMI-kaapeli priorisoidaan. TV:n asetusten mukaan näytettävät kuvat ja tiedot voivat rajautua. Kuvien käyttö TV:n kaukosäätimellä Kuvien käyttö TV:n kaukosäätimellä 1 Valitse [HDMI Control] -asetukseksi [On] ja sammuta kamera. 2 Liitä kamera ja TV HDMI-kaapelilla. Liitäntä HDMI-kaapelilla (s. 36) 3 Käynnistä ensin TV ja sitten kamera. Toimi noudattamalla televisiossa näkyvää toimintaohjetta. Eräiden televisioiden kanssa toimintoja ei voida suorittaa TV:n kaukosäätimellä, vaikka toimintaohje näkyisi kuvaruudussa. Jos toimenpiteitä ei voi suorittaa TV:n kaukosäätimellä, valitse [HDMI Control] -asetukseksi [Off] ja käytä kameran avulla. FI 37

38 Näytön kielen vaihtaminen d [l] Alivalikko 2 Languages Käyttö Valikoiden ja näyttöruudussa olevien vikailmoitusten kieli on valittu. Päivämäärän ja kellonajan asetus d [X] 1 Valitse vuosi [Y]-kohtaan FG-nuolipainikkeilla. 2 Tallenna asetus [Y]-kohtaan painamalla I-nuolipainiketta. 3 Määritä [M] (kuukausi), [D] (päivä), [Time] (tunnit ja minuutit) ja [Y/M/D] (päivämääräjärjestys) vaiheiden 1 ja 2 mukaisesti painamalla FGHI-nuolipainikkeita ja paina sitten A-painiketta. Jotta saat kellonajan asetettua tarkasti, paina A-painiketta aikamerkin 00 sekunnin kohdalla. Koti- ja vaihtoehtoisen aikavyöhykkeen valinta d [World Time] Aikavyöhykettä ei voi valita [World Time] -toiminnon avulla, ellei kameran kelloa ole ensin asetettu aikaan [X]-toiminnon avulla. Alivalikko 2 Alivalikko 3 Käyttö Home/ Alternate x z x *1 z *1, 2 Kotiaikavyöhykkeen aika (aikavyöhyke valittu kohdassa x alivalikossa 2). Matkakohteen aikavyöhykkeen aika (aikavyöhyke, joka valittiin kohtaan z alivalikossa 2). Valitse kotiaikavyöhyke (x). Valitse matkakohteen aikavyöhyke (z). *1 Jos alueella käytetään kesäaikaa, ota kesäaika ([Summer]) käyttöön painamalla FG. *2 Kun aikavyöhyke valitaan, kamera laskee automaattisesti aikaeron valitun vyöhykkeen ja kotiaikavyöhykkeen (x) välillä ja näyttää kellonajan matkakohteen aikavyöhykkeellä (z). 38 FI

39 Tietokoneeseen liittäminen Aseta kameran asetusvalikosta etukäteen [USB Connection]. (s. 35) Kameran kytkeminen Moniliitin Pölysuojus Kun [USB Connection] on tilassa [Auto], liitä kamera tietokoneeseen, valitse [Storage] tai [MTP] liitäntätavan valintanäytöstä ja paina A-painiketta. Järjestelmävaatimukset Windows : Windows XP Home Edition/ Professional (SP1 tai uudempi)/ Windows Vista/Windows 7/ Windows 8 Macintosh : Mac OS X v10.3 or tai uudempi Vaikka tietokoneessa on USB-portteja, toimivuutta ei taata seuraavissa tapauksissa: tietokoneissa, joihin on lisätty USB-portteja laajennuskortin tms. avulla tietokoneissa, jotka on toimitettu ilman tehtaalla asennettua käyttöjärjestelmää tai jotka ovat kotona koottuja Jos tietokone ei tue SDXC-kortteja, näkyviin voi tulla viesti, joka kehottaa alustamaan sisäisen muistin tai muistikortin. (Alustaminen poistaa kaikki kuvatiedostot, joten älä suorita alustusta.) USB-kaapeli (toimitettu mukana) FI 39

40 PC-ohjelmiston asennus ja käyttäjän rekisteröinti Windows 1 Aseta toimitettu CD-levy CD-ROM-asemaan. Windows XP Asennus-valintaikkuna tulee esiin. Windows Vista/Windows 7/Windows 8 Automaattinen käynnistys -valintaikkuna tulee esiin. Avaa Setup -valintaikkuna napsauttamalla OLYMPUS Setup. Jos Setup -valintaikkuna ei tule esiin, valitse Käynnistä-valikosta Oma tietokone (Windows XP) tai Tietokone (Windows Vista/Windows 7). Avaa (OLYMPUS Setup) -ikkuna napsauttamalla CD-ROM Olympus Setup -kuvaketta ja kaksoisnapsauta sitten Launcher.exe. Jos User Account Control -ikkuna tulee esiin, valitse Yes tai No. 2 Rekisteröi Olympus-tuotteesi. Napsauta Registration -painiketta ja noudata näyttöön tulevia ohjeita. Rekisteröintiä varten kamera täytyy liittää tietokoneeseen. Kameran kytkeminen (s. 39) Jos kameran näytössä ei näy mitään, vaikka kamera on liitetty tietokoneeseen, akun varaustaso voi olla liian alhainen. Lataa akku ja liitä sitten kamera uudelleen. 3 Asenna OLYMPUS Viewer 3. Tarkista järjestelmävaatimukset ennen asennuksen aloittamista. Napsauta OLYMPUS Viewer 3 -painiketta ja asenna ohjelmisto näyttöön tulevien ohjeiden mukaisesti. OLYMPUS Viewer 3 Windows XP (Service Pack 2 Käyttöjärjestelmä tai uudempi) / Windows Vista / Windows 7 / Windows 8 Pentium 4 1,3 GHz tai nopeampi Prosessori (Core 2 Duo 2,13 GHz tai parempi videoita varten) Vähintään 1 GB RAM (suositus vähintään 2 GB) Vapaa tila 3 GB tai enemmän kiintolevyllä pikseliä tai enemmän Näytön asetukset Vähintään väriä (suositus: ) Tietoja ohjelmiston käytöstä on käytönaikaisessa ohjeessa. 40 FI

41 4 Asenna kameran käyttöohje. Napsauta Kameran käyttöohje -painiketta ja noudata näyttöön tulevia ohjeita. Macintosh 1 Aseta toimitettu CD-levy CD-ROM-asemaan. Kaksoisnapsauta työpöydällä olevaa CD (OLYMPUS Setup) -kuvaketta. Tuo Asennus-valintaikkuna esiin kaksoisnapsauttamalla Setup -kuvaketta. OLYMPUS Viewer 3 Käyttöjärjestelmä Mac OS X v10.5 v10.8 Intel Core Solo/Duo 1.5 GHz tai Prosessori nopeampi (Core 2 Duo 2 GHz tai nopeampi videoita varten) Vähintään 1 GB (suositus RAM vähintään 2 GB) Vapaa tila 3 GB tai enemmän kiintolevyllä pikseliä tai enemmän Näytön asetukset Vähintään väriä (suositus: väriä) Muita kieliä voidaan valita kielivalintaruudusta. Tietoja ohjelmiston käyttämisestä on sen käytönaikaisessa ohjeessa. 3 Kopioi kameran käyttöohje. Avaa kameran käyttöoppaat sisältävä kansio napsauttamalla Camera Instruction Manual -painiketta. Kopioi omankielinen käyttöopas tietokoneeseen. 2 Asenna OLYMPUS Viewer 3. Tarkista järjestelmävaatimukset ennen asennuksen aloittamista. Napsauta OLYMPUS Viewer 3 -painiketta ja asenna ohjelmisto näyttöön tulevien ohjeiden mukaisesti. Rekisteröinti voidaan suorittaa OLYMPUS Viewer 3-ohjeen kohdassa Registration. FI 41

42 Tulostusvaraukset Tulostusvarauksissa tulosteiden määrä ja päivämäärän tulostusmahdollisuus tallennetaan kortilla olevaan kuvaan. Tämä helpottaa tulostamista DPOF-toimintoa tukevalla tulostimella tai kopiointiliikkeessä, sillä kortilla olevien tulostusvarausten ansiosta tulostaminen on mahdollista ilman tietokonetta tai kameraa. Tulostusvarauksia voidaan tehdä vain kortille tallennetuille kuville. Toisella DPOF-laitteella tehtyjä DPOF-tulostusvarauksia ei voi muuttaa tällä kameralla. Tee muutokset alkuperäisellä laitteella. Uusien DPOF-tulostusvarauksien tekeminen tällä kameralla poistaa toisella laitteella tehdyt varaukset. Voit tehdä DPOF-tulostusvarauksia enintään 999 kuvalle korttia kohti. Yhden kuvan tulostusvaraukset [<] 1 Avaa asetusvalikko. Asetusvalikon käyttö (s. 27) 2 Valitse katseluvalikosta q [Print Order] ja paina sitten A-painiketta. 3 Valitse [<] painamalla FG ja paina A-painiketta. Print Order 0 Print OK 4/ /02/26 12:30 4 Valitse tulostusvaraukseen lisättävä kuva painamalla HI. Valitse määrä painamalla FG. Paina A-painiketta. 5 Valitse [X] (päivämäärän tulostus) -näyttöasetus painamalla FG ja paina A-painiketta. Alivalikko 2 No Date Time Käyttö Tämä tulostaa vain kuvan. Tämä tulostaa kuvan ja kuvauspäivämäärän. Tämä tulostaa kuvan ja kuvausajan. 6 Valitse [Set] painamalla FG ja paina A-painiketta. 42 FI

43 Yhden tulosteen varaaminen jokaisesta kortilla olevasta kuvasta [U] 1 Suorita [<]-toiminnon vaiheet 1 ja 2 (s. 42). 2 Valitse [U] painamalla FG ja paina A-painiketta. 3 Suorita [<]-toiminnon vaiheet 5 ja 6. Kaikkien tulostusvarausten nollaaminen 1 Suorita [<]-toiminnon vaiheet 1 ja 2 (s. 42). 2 Valitse [<] tai [U] ja paina A-painiketta. 3 Valitse [Reset] painamalla FG ja paina A-painiketta. Valittujen kuvien tulostusvaraustietojen nollaaminen 1 Suorita [<]-toiminnon vaiheet 1 ja 2 (s. 42). 2 Valitse [<] painamalla FG ja paina A-painiketta. 3 Valitse [Keep] painamalla FG ja paina A-painiketta. 4 Valitse tulostusvarauksesta poistettava kuva painamalla HI. Valitse tulosteiden määräksi 0 painamalla FG. 5 Toista tarvittaessa vaihe 4 ja paina A-painiketta, kun olet valmis. 6 Valitse [X] (päivämäärän tulostus) -näyttöasetus painamalla FG ja paina A-painiketta. Asetukset koskevat jäljellä olevia tulostusvarauksella varustettuja kuvia. 7 Valitse [Set] painamalla FG ja paina A-painiketta. FI 43

44 Käyttöön liittyviä vihjeitä Jos kamera ei toimi toivotulla tavalla tai jos näyttöön tulee vikailmoitus etkä ole varma, miten sinun pitäisi toimia, yritä korjata ongelmat alla olevien neuvojen avulla. Vianetsintä Paristo Kamera ei toimi, vaikka sen akku on asennettu. Aseta ladattu akku akkukoteloon oikein päin. Akun ja kortin (myydään erikseen) asettaminen ja poistaminen (s. 4), Akun lataaminen (s. 5) Akun teho voi väliaikaisesti laskea matalissa lämpötiloissa. Poista akku kamerasta ja lämmitä sitä pitämällä sitä hetken taskussasi. Kortti/sisäinen muisti Näyttöön ilmestyy vikailmoitus. Virheviesti (s. 45) Laukaisin Kamera ei ota kuvaa laukaisimen painamisesta huolimatta. Poistu virransäästötilasta. Kamera siirtyy paristotehon säästämiseksi automaattisesti virransäästötilaan ja näyttöruutu kytkeytyy pois päältä, mikäli kameraa ei käytetä 3 minuuttiin sen ollessa päällä. Kuvaa ei oteta, vaikka laukaisin painetaan tässä tilassa pohjaan. Käytä zoom auspainikkeita tai muita painikkeita ennen kuvan ottamista, jotta kamera palautuu virransäästötilasta. Mikäli kameraa ei käytetä 12 minuuttiin, se kytkeytyy automaattisesti pois päältä. Kytke virta kameraan uudelleen painamalla n-painiketta. Siirry kuvaustilaan painamalla q-painiketta. Odota ennen kuvien ottamista, että # (salaman latautuminen) lakkaa vilkkumasta. Kameran sisäinen lämpötila saattaa nousta kameran ollessa pitkään päällä, jolloin kamera sammuu automaattisesti. Mikäli näin tapahtuu, poista akku kamerasta ja odota, kunnes kamera on jäähtynyt tarpeeksi. Myös kameran ulkoinen lämpötila saattaa nousta, mutta tämä on normaalia eikä tarkoita, että kamerassa on toimintahäiriö. 44 FI

45 Monitori Vaikeata nähdä. Syynä saattaa olla kosteuden tiivistyminen. Kytke virta pois päältä ja odota, että kamera mukautuu ympäristön lämpötilaan ja kuivuu, ennen kuvien ottamista. Kuvaan on heijastunut valoa. Jos salamalla kuvataan pimeässä, kuvassa näkyy monia salaman heijastuksia, jotka johtuvat ilmassa olevasta pölystä. Päivämäärä- ja kellonaikatoiminto Päivämäärä- ja kellonaika-asetukset palautetaan oletusasetuksiin. Jos akku poistetaan ja jätetään kameran ulkopuolelle noin 1 päiväksi *1, päivämääräja kellonaika-asetukset palautetaan oletusasetuksiin, ja ne on määritettävä uudelleen. *1 Päivämäärä- ja kellonaika-asetusten palautumisaika oletusasetuksiin vaihtelee sen mukaan, kuinka kauan akkua on ladattu. Kameran kytkeminen päälle ja alkuasetusten tekeminen (s. 7) Muut Kamerasta kuuluu ääntä kuvauksen aikana. Kamera voi aktivoida objektiivin ja siitä voi kuulua ääntä, vaikka mitään toimenpidettä ei suoriteta. Tämä johtuu siitä, että kamera suorittaa automaattisesti automaattitarkennustoimia ollakseen kuvausvalmis. Virheviesti Jos näyttöön tulee yksi seuraavista ilmoituksista, ryhdy tarvittaviin toimenpiteisiin. Virheviesti Card Error Write Protect Memory Full Card Setup Card Full Memory Setup Power Off Format Power Off Memory Format Korjaus Korttiin liittyvä ongelma Aseta uusi kortti paikalleen. Korttiin liittyvä ongelma Kortin kirjoitussuojauskytkin on LOCK -asennossa. Vapauta kytkin. Sisäiseen muistiin liittyvä ongelma Aseta kortti paikalleen. Poista tarpeettomat kuvat. *1 Korttiin liittyvä ongelma Vaihda kortti. Poista tarpeettomat kuvat. *1 Korttiin liittyvä ongelma Valitse [Format] painamalla FG-painikkeita ja paina sitten A-painiketta. Valitse seuraavaksi [Yes] painamalla FG ja paina A-painiketta. *2 Sisäiseen muistiin liittyvä ongelma Valitse [Memory Format] painamalla FG-painikkeita ja paina sitten A-painiketta. Valitse seuraavaksi [Yes] painamalla FG ja paina A-painiketta. *2 *1 Lataa säilytettävät kuvat tietokoneelle ennen niiden poistamista. *2 Kaikki tiedot poistuvat muistista. FI 45

46 Virheviesti No Picture Picture Error The Image Cannot Be Edited Battery Empty Cannot Print *3 Korjaus Sisäiseen muistiin / korttiin liittyvä ongelma Ota kuvia ennen katselemista. Valittuun kuvaan liittyvä ongelma Käytä valokuvien retusointiohjelmistoa ja katsele kuvaa tietokoneella. Jos kuvia ei edelleenkään voi katsoa, kuvatiedosto voi olla vahingoittunut. Valittuun kuvaan liittyvä ongelma Käytä valokuvien retusointiohjelmistoa ja muokkaa kuvaa tietokoneella. Paristoon liittyvä ongelma Lataa akku. Valittuun kuvaan liittyvä ongelma Käytä tulostukseen tietokonetta. *3 Tällä kameralla ei välttämättä voi tulostaa muilla kameroilla otettuja kuvia. Kuvausvihjeitä Jos olet epävarma, miten voisit ottaa juuri haluamasi kuvan, perehdy seuraaviin ohjeisiin. Tarkennus Tarkennus kohteeseen Kuvan ottaminen muusta kuin kuvan keskellä olevasta kohteesta Kun olet tarkentanut kuvan aiheen kanssa samalla etäisyydellä olevaan kohteeseen, rajaa ja ota kuva. Laukaisimen painaminen puoliväliin (s. 9) Valitse [AF Mode] -tilaksi (s. 28) [Face/iESP] Kuvan ottaminen varjossa olevasta kohteesta AF-apuvalon käyttö helpottaa tarkentamista. [AF Illuminat.] (s. 29) Kuvan ottaminen kohteista, kun automaattinen tarkennus on hankalaa Seuraavissa tapauksissa, kun olet tarkentanut kuvan kohteen kanssa samalla etäisyydellä olevaan hyväkontrastiseen kohteeseen (painamalla laukaisimen puoliväliin), rajaa ja ota kuva. Kohteet, joiden kontrasti on pieni 46 FI

47 Kun näytön keskellä on erittäin kirkkaita kohteita Kohde, jossa ei ole pystysuoria viivoja *1 *1 On myös tehokasta rajata kuva siten, että tarkennat pitämällä kameraa pystyasennossa ja otat kuvan palaamalla vaaka-asentoon. Kun kohteet ovat eri etäisyyksillä Nopeasti liikkuva kohde Kohde ei ole kuvan keskellä Kameran tärähdys Kuvaaminen ilman kameran tärähtämistä Valitse [C Sport] kuvausohjelmassa (s. 13) [C Sport] -tilassa käytetään lyhyttä suljinaikaa, mikä vähentää kohteen liikkeen aiheuttamaa epätarkkuutta. Kuvaaminen suurella ISO-herkkyydellä Jos valitset suuren ISO-herkkyyden, voit ottaa kuvia lyhyellä suljinajalla myös sellaisissa paikoissa, joissa salaman käyttö ei ole mahdollista. ISO-herkkyys (s. 25) Valotus (kirkkaus) Kirkkaudeltaan oikeiden kuvien ottaminen Kuvaaminen [Face/iEPS]-toiminnolla (s. 28) Vastavalossa olevat kasvot valotetaan oikein ja kirkastetaan. Kuvaaminen [Fill In] (s. 24) -salamatoiminnolla Vastavalossa oleva kohde kirkastetaan. Valkoisen hiekkarannan tai lumisen maiseman kuvaaminen Valitse [q Beach & Snow] kuvausohjelmassa (s. 13). FI 47
