2 Vastuurajaus Noudata aina valmistajan ohjeita kun kytket laitekaapelin radioon. Vaikka emme ole tietoisia kaapeleiden mahdollisesti aiheuttamista ongelmista käytät laitteita aina omalla vastuullasi. JKR Radio Club ry ei vastaa laitteiden käyttämisestä mahdollisesti aiheutuneista vahingoista. 1. IC-7600 päivitys!huom! Voit ohittaa tämän kohdan mikäli sinulla jo on firmware versio 2.0 TAI käytät N1MM logger+ IC756PROIII rigin asetuksia (IC-7600 hexkoodilla, vakiona 7A). 1.1 Firmware päivitys Tarkista nykyinen Firmware -versio. Katso rigin näytön oikea alareuna rigin käynnistyessä Päivitä firmware tarvittaessa versioon 2.0. Ohjeet ICOM:n manuaalista sivuilta alk. s.163 Löydät sekä manuaalin että Firmwaren osoitteesta: Tarvitset päivitykseen tyhjän USB-muistitikun. Tarvittaessa voit tilata USB-muistitikun, johon on ladattu firmware 2.0 JKR Radio Club:lta. Muista että teet päivityksen täysin omalla vastuullasi! 1.2 PROIII asetuksien käyttö Jos et halua päivittää Firmwarea käytä myöhemmin N1MM logger+ asetuksissa IC756PROIII asetuksia. Muista käyttää IC-7600 hex-koodia (vakiona 7A) kts. esimerkkikuva

3 2. Asenna N1MM logger+ Asenna koneellesi N1MM+ ja siihen tuoreimmat päivitykset Löydät ohjelman osoitteesta Käytä asentaessasi oletusasetuksia 3. Asenna MMTTY -digitaalimoottori Asenna koneellesi MMTTY -digitaalimoottori Löydät MMTTY:n osoitteesta: (kohta Downloads MMTTY168A.EXE) Käytä asentaessasi oletusasetuksia 4. Asenna EXTFSK -lisäosa Asenna EXTFSK -lisäosa MMTTY:hyn purkamalla EXTFSK106.zip mmtty:n asennushakemistoon (vakiona kovalevyn juuressa HAM/MMTTY -hakemisto) Löydät zip-tiedoston esim: (sivun alareuna)

4 5. Asenna IC-7600 USB ohjaimet (USB-laitekaapelille) Aseta USB -laitekaapeli paikalleen VASTA allaolevan asennuksen JÄLKEEN (win7/8/10) Pura linkistä löytyvä ZIP-paketti haluamaasi paikkaan Asenna joko CP2102xVCPInstaller_x64 ( 64 bittinen windows) tai CP2102xVCPInstaller_x32 (32 bittinen windows) Kytke tämän jälkeen USB -laitekaapeli rigin taakse ja tietokoneeseen. Laitehallinnasta pitäisi löytyä pian ICOM:n käyttämä USB -sovitin CP2010. Laita sovittimen com-portti mieleesi. Suojattuja laitekaapeleita saat tarvittaessa JKR Radio Club RY:ltä.

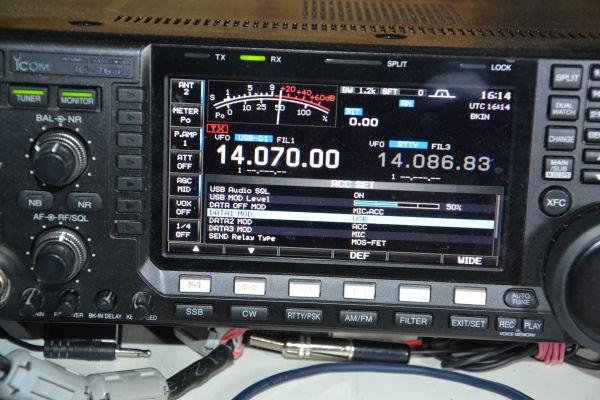

5 6. FSK/CW kaapelin asentaminen Kytke DIN liitin rigin taakse ACC1 -liitäntään Kytke 6,35mm streoplugi rigin taakse Key -liitäntään Kytke lopuksi kaapelin USB -liitin tietokoneeseen FTDI FT-232RL siru tunnistuu automaattisesti uudemmissa windows -versioissa. Katso laitehallinnasta minkä portin USB SERIAL PORT sai. Aiemmassa kappaleessa esimerkkikoneella com -portti neljä. 7. Rigin asetukset Tämä ohje olettaa että IC-7600 on perusasetuksissaan. Kolme asetusta täytyy tarkistaa/vaihtaa. Tarkemmin SET -asetuksista löytyy ICOM -ohjekirjasta alkaen sivu 118. Siirry menuun: [EXIT/SET] 1s ajan F2 (ACC) DATA1 MOD valitse USB. Signaalilähteeksi valitaan siis USB -liitäntä. Käytettävä mode PSK:lla ja muilla äänikorttimodeilla USB D1 (paina USB -näppäintä päälle sekuntti). Valikosta pääset takaisin [EXIT/SET] -näppäimellä.

6 Siirry Set mode menussa kohtaan others F5 (others)-> Kohta USB serial function arvoksi CI-V

7 8. N1MM Asetukset Nämä ohjeet olettavat että olet asentanut N1MM Loggerin ja MMTTY:n (+EXTFSK:n) perusasetuksilla. Avaa N1MM. Tärkeimmät N1MM:n asetukset tehdään config valikosta kohdasta Configure ports.. Configure ports -kohdassa avautuu valikko Hardware. Valikkoon pitää tehdä muutokset rigiä, fsk:ta ja cw:tä varten. Valitse laitekaapelin portti (esimerkissä com5) ja valitse radioksi ic Valitse tämän jälkeen fsk/cw -piuhan portti (esimerkissä com4). Paina lopuksi com4 -portin SET-näppäintä.

8 Valitse com4 -asetuksiksi DTR=allways off ja RTS=CW. Paina lopuksi OK. Paina tämän jälkeen SET-näppäintä com5 -kohdalla. Tarkista että ICOM HEX -koodi on oikea 7A ja rastita kohta PTT via radio command digital mode. Avaa configure ports -kohdassa valikko Digital modes. Valitse Digital interface1 kohtaan TU TYPE valikosta soundcard. Kohtaan DI-1 MMTTY setup kohtaan MMTTY MODE: FSK ja hae MMTTY.exe Select näppäimellä. Paina lopuksi OK.

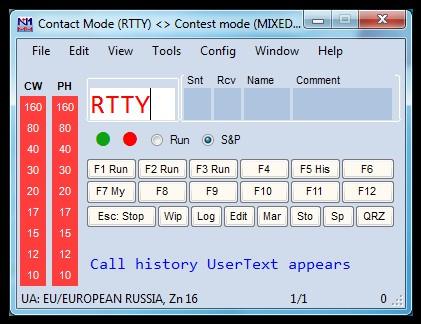

9 9. MMTTY Asetukset Kirjoita qsokenttään RTTY ja paina ENTER. Ohjelmaan avautuu kaksi lisäikkunaa. Klikkaa RTTY engine 1 -ikkunasta pois kohdat NET JA AFC. Siirry MMTTY asetuksiin kohdasta Option Setup

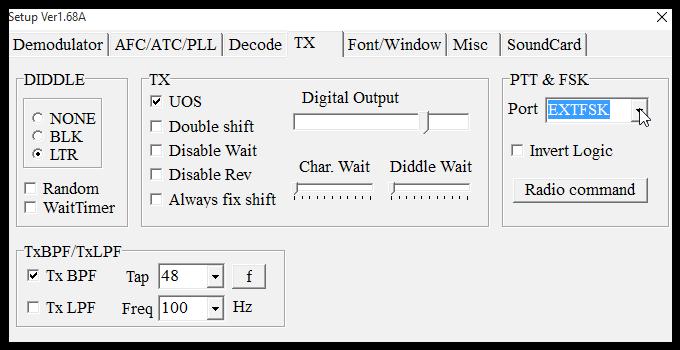

10 Avaa välilehti TX ja valitse liukuvalikosta viimeisin vaihtoehto EXTFSK Paina OK. EXTFSK 1.06 ikkunan pitäisi avautua. Valitse com -portiksi FSK/CW -kaapelin saama porttinumero (esimerkissä com4). Valitse FSK output TXD ja PTT output DTR. Huomaa että normaalisti Status kohdan pitää olla OK -tilassa.
