1 AutoCAD Electrical - Copyright 2016 Future Group

2 AutoCAD Electrical -ohjelmiston erillinen päivitys sisältää lisäyksiä mm. ohjelmiston perusversion blokkikirjastoihin, uuden suomenkielisen MS Access osatietokannan finnish2017_cat.mdb sekä suomenkieliset komponenttien valintataulut. Tässä dokumentissa on tiedot päivityksen sisällöstä ja ohjeet asennukseen. Sisältö Uusi osatietokanta finnish2017_cat.mdb finnish2017_cat.mdb osatietokanta sisältää AutoCAD Electricalin perusversion tietokannasta valikoidut komponenttivalmistajat. Tietokannan valmistajakohtaiset liitintaulukot on myös päivitetty sisältäen valmiita liitintietoja nyt myös mm. ohjauspainikkeille, merkkilampuille ja suojakatkaisijoille. Päivitetyt liitintaulukot Tietokannan valmistajakohtaiset liitintaulukot on päivitetty. Liitintaulukot sisältävät nyt valittujen valmistajien liitintietoja myös painikkeille, johdonsuojille, merkkilampuille ja moottorikäynnistimille. Naamakuvien linkitystietokanta footprint_lookup_new.mdb Päivitetty naamakuvien linkitystietokanta footprint_lookup_new.mdb sisältää tiedot uusien komponenttien dwg -naamakuville. DIN -kiskojen generointitaulukko Tiedoston wddinrl.xls, mikä generoi DIN asennuskiskot ja johtokourut, pituustiedot on muutettu tuumista millimetreiksi (mm). Lisäksi taulukkoon on lisätty parametrisia tietoja DIN- kiskoista ja johtokouruista. Päivitykset symbolikirjastoon iec2 sisältää uudet piirikaavioblokit 1- ja 3-vaiheisille taajuusmuuttajille, piirikaavioblokkeja taajuusmuuttajien ohjauskorteille sekä uudet symbolit 4 napaiselle johdonsuojakatkaisijalle, 3 -vaiheiselle moottoreille ( 5mm jaotus) sekä PT 100 anturille. Uudet I/O moduulit on lisätty AI, DI, AO ja DO -kanavien esityksiin (sekä parant että child). Sivu 2

3 Päivitykset symbolikirjastoon iec sisältää uudet piirikaavioblokit 1- ja 3-vaiheisille taajuusmuuttajille, piirikaavioblokkeja taajuusmuuttajien ohjauskorteille sekä uudet symbolit 4 napaiselle johdonsuojakatkaisijalle, 3 -vaiheiselle moottoreille ( 5mm jaotus), PT 100 anturille. Uudet I/O moduulit on lisätty AI, DI, AO ja DO -kanavien esityksiin (sekä parant että child).. Komponenttien valintataulut Valintataulut iec2 ja ja uudelle iec kirjastolle on päivitetty suomenkielisiksi. Valintataulut sisältävät em. päivitetyt blokit sekä linkit rakennussähköistyksen ja keskuskaaviokomponenttien valintatauluihin. Linkit toimivat jos kyseiset optiot on asennettu. Lisäksi paneelisymbolien valintataulu on suomennettu ja ulkoasu muutettu iec:n mukaiseksi. iec2 suomenkielisen valintataulu on ACE_MENU_WITH_DR_FI.DAT. Iec suomenkielinen valintataulu on ACE_IEC-60617_MENU_FI.DAT. Paneelikomponenttien suomenkielinen valintataulu on nimeltään ACE_PANEL_MENU_FI.DAT. Valintataulut asennetaaan oletushakemistoon Support: C:\Users\{käyttäjänimi}\AppData\Roaming\Autodesk\AutoCAD Electrical 2017\R21.0\enu\Support Sivu 3

4 Uudet png -kuvatiedostot Png -kuvatiedostot uusille piirikaaviosymboleille asennetaan Images - hakemistoon: C:\Users\{käyttäjänimi}\AppData\Roaming\Autodesk\AutoCAD Electrical 2017\R21.0\\enu\Support\Images\ Uudet naamakuvat paketti sisältää uusia dwg -naamakuvia. Uusia naamakuvia löytyy mm. johdonsuojille, nokkakytkimille, ohjauskalusteille ja koteloille. Uudet dwg naamakuvat on piiretty mittakaavassa 1:1 (mm) ja löytyvät panel_mm -kansiosta. Kansio sisältää myös valitut standardiversion sähkökojeiden naamakuvat. Linkit sähkönumerot.fi sivustolle finnish2017_cat.mdb tietokantaan on lisätty sähkönumerot yli 20000:lle eri valmistajan nimikkeelle sisältäen dynaamiset linkit sähkönumerot.fi sivuston tuotekortille. Sivu 4

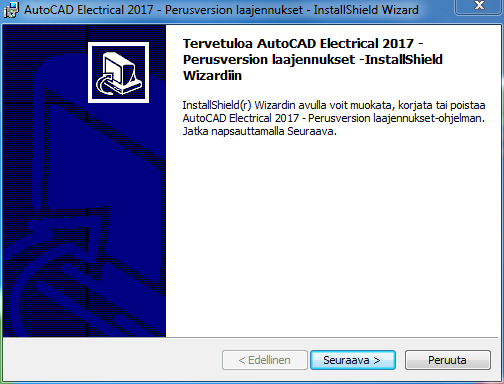

5 Asennus Yleistä -ohjelmisto täytyy olla asennettuna ennen päivityksen asennusta. asennetaan tämän jälkeen työasemalle käyttäjän omilla tunnuksilla. Päivityksen asennus ei vaadi admin -oikeuksia. Asennustiedosto AutoCAD Electrical 2017.exe soveltuu ainoastaan versiolle. Tuetut käyttöjärjestelmäympäristöt ovat Windows 7 ja 8 ja 10. Laajennus soveltuu sekä 32- että 64 -bit ympäristöihin. Päivityksen asennus Aja AutoCAD Electrical 2017.exe asennustiedosto. InstallShield valmistelee koneen asennukseen. Hetken kuluttua oheinen ikkuna ilmestyy näytölle: Näpsäytä Seuraava. Sivu 5

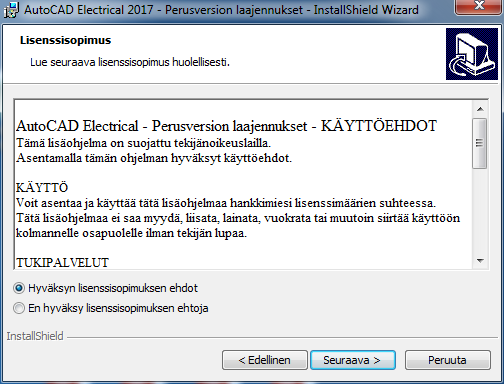

6 Lue ja hyväksy lisenssisopimus. Näpsäytä Seuraava -painiketta. Päivitykset kirjastoihin panel_mm, iec2 ja iec asennetaan oletuksena työpöydälle. Näpsäytä Muuta -painiketta ja määritä kansio asennettaville tiedoille. Oletushakemisto kirjastoille AutoCAD Electrical 2016 versiossa on: C:\Users\Public\Documents\Autodesk\Acade2017\Libs Näpsäytä Seuraava jatkaaksesi. Sivu 6

7 Tietokannat (finnish2017_cat.mdb, footprint_lookup_new.mdb sekä din -kiskojen parametritaulukko wddinrl.xls) asennetaan oletuskansioon. Muuta -painikkeen kautta voit määritellä muun kuin oletuskansion asennettaville tietokannoille. Näpsäytä Seuraava jatkaaksesi. Valitse asennustyypiksi joko Tyypillinen tai Mukautettu. Tyypillinen asentaa kaikki lokalisoinnin sisältämät tiedostot. Mukautetussa asennuksessa voit valita asennettavat ominaisuudet. Sivu 7

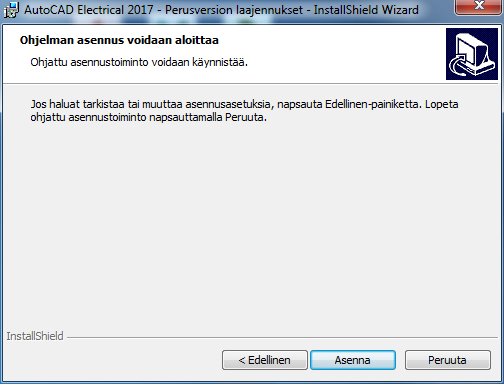

8 Jos valitset mukautetun asennustyypin niin valitse ominaisuudet joita et halua asentaa (oletuksena kaikki ominaisuudet asennetaan). Näpsäytä Seuraava -painiketta jatkaaksesi. Voit muuttaa asetuksia palaamalla takaisin Edellinen -painikkeella. Aloita asennus näpsäyttämällä Asenna -painiketta. Sivu 8

9 tiedostojen käyttöönotto Kirjastot Saadaksesi päivitetyt kirjastot ja päivitetyt valintataulut käyttöön määritä ne AutoCAD Electrical projektin asetuksissa (Project Properties): Valitse välilehti Project Settings: Schematic Libraries Schematic Icon Menu File Panel Footprint Libraries Panel Icon Menu File...\iec2 tai \iec \ ACE_MENU_WITH_DR_FI.DAT tai...\ace_iec-60617_menu_fi.dat...\libs\panel_mm...\ace_panel_menu_fi.dat Huom! Komponenttien valintataulut sijaitsevat AppData -kansion alla mikä on oletusarvoisesti piilossa. Varmista että piilokansiot on otettu käyttöön: Sivu 9

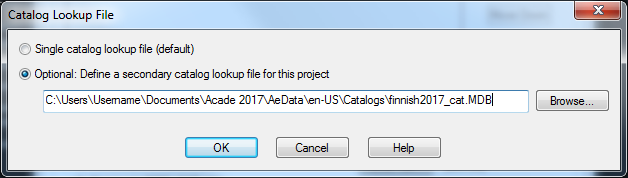

10 Tietokanta finnish2017_cat.mdb paketin osatietokanta finnish2017_cat.mdb voidaan konfiguroida käyttöön seuraavilla vaihtoehdoilla: Oletustietokanta Mikäli haluat käyttää asennuspaketin tietokantaa finnish2017_cat.mdb Electricalin oletustietokantana niin kopioi se nimelle default_cat.mdb (varmuuskopioi alkuperäinen tiedosto ensin toiselle nimelle). Toissijainen tietokanta AutoCAD Electrical projektissa voit käyttää kahta osatietokantaa. Voit määritellä päivityspaketin tietokannan finnish2017_cat.mdb sekundääriseksi tietokannaksi projektille. Tietokannan määrittely projektille Voit määritellä osatietokannan projektikohtaiseksi. Kopioi finnish2017_cat.mdb tietokanta projektihakemistoosi (...AeData\Proj\) ja nimeä se projektin nimellä projektinimi_cat.mdb. AutoCAD Electrical hakee projektitietokantaa aina ensimmäiseksi, jolloin se tulee automaattisesti käyttöön kyseiselle projektille. Sivu 10

11 Naamakuvien linkitystietokanta footprint_lookup_new.mdb Uusi naamakuvien linkitystietokanta footprint_lookup_new.mdb otetaan käyttöön seuraavastii: 1. Uudelleennimeä standardiasennuksessa tullut tietokanta footprint_lookup.mdb toiselle nimelle esim. footprint_lookup.orig 2. Nimeä lokalisoinnin tietokakanta footprint_lookup_new.mdb nimelle footprint_lookup.mdb Voit määritellä myös tämän tietokannan projektikohtaiseksi kopioimalla sen projektihakemistoosi ja nimeämällä sen projektin nimellä projektinimi_footprint_lookup.mdb Jos olet tehnyt jo omia lisäyksiä tietokantaan voit liittää tietokannat yhteen AutoCAD Electricalin Migration Utility -toiminnolla. paketin poistaminen Mikäli haluat poistaa AutoCAD Electrical päivityspaketin aja exe -tiedosto ja valitse Poista -toiminto dialogi- ikkunassa. Näpsäytä Seuraava -painiketta ja vahvista tietojen poistaminen näpsäyttämällä Poista. Toiminto poistaa oletushakemistoihin asennetut päivityspaketin tiedostot ja hakemistot. Voit poistaa ohjelmiston myös Ohjauspaneelin Add/Remone Programs -toiminnon kautta. Muokkaa -painikkeen kautta voit muuttaa nykyisten ominaisuuksien asennustapaa. Korjaa -painikkeen kautta voit korjata puuttuvat tai vioittuneet tiedostot. Sivu 11
