SUORITUSTASOILMOITUS

Transkriptio

1 FI SUORITUSTASOILMOITUS DoP-nro Hilti HIT-HY CPR-M 500-8/ Tuotetyypin yksilöllinen tunniste: Injektiojärjestelmä Hilti HIT-HY Tyyppi-, erä- tai sarjanumero, kuten 11 artiklan 4 kohdassa edellytetään: Katso: ETA-14/0457 ( ), liite A1, A2. Eränumero: katso tuotteen pakkaus. 3. Valmistajan ennakoima, sovellettavan yhdenmukaistetun teknisen eritelmän mukainen rakennustuotteen suunniteltu käyttötarkoitus tai -tarkoitukset: Yleistyyppi Käytettäväksi seuraavissa Optio/luokka Ankkurivaarna, injektiojärjestelmä Betoni (C20/25 - C50/60): iskuporalla tehdyt poranreiät halkeileva: M10 - M16 halkeilematon: M8 - M24 Optio 1 Kuormitus Staattinen, kvasistaattinen Sinkitty teräs: vain kuivaan sisäkäyttöön HIT-HY HIT-V(-F) (kierretanko): M8, M10, M12, M16, M20, M24 HIT-HY HIS-N (sisäkierteinen hylsy): M8, M10, M12, M16 Materiaali Ruostumaton teräs A4: sisä- ja ulkokäyttöön, ei erityisen syövyttäviin olosuhteisiin HIT-HY HIT-V-R (kierretanko): M8, M10, M12, M16, M20, M24 HIT-HY HIS-RN (sisäkierteinen hylsy): M8, M10, M12, M16 Erittäin korroosionkestävä teräs: sisä- ja ulkokäyttöön erityisen syövyttäviin olosuhteisiin HIT-HY HIT-V-HCR (kierretanko): M8, M10, M12, M16, M20, M24 Lämpötila-alue (soveltuvin osin) Lämpötilaväli I: -40 C C (maks. pitkäaikainen lämpötila +24 C ja maks. lyhytaikainen lämpötila +40 C) Lämpötilaväli II: -40 C C (maks. pitkäaikainen lämpötila +50 C ja maks. lyhytaikainen lämpötila +80 C 4. Nimi, rekisteröity kauppanimi tai rekisteröity tavaramerkki ja yhteysosoite kuten 11 artiklan 5 kohdassa edellytetään: Hilti Corporation, Business Unit Anchors, 9494 Schaan, Fürstentum Liechtenstein 5. Mahdollisen valtuutetun edustajan, jonka toimeksiantoon kuuluvat 12 artiklan 2 kohdassa eritellyt tehtävät, nimi sekä osoite, josta tähän saa yhteyden: - 6. Rakennustuotteen suoritustason pysyvyyden arviointi- ja varmennusjärjestelmä(t) liitteen V mukaisesti: Järjestelmä 1 7. Kun kyse on yhdenmukaistetun standardin piiriin kuuluvan rakennustuotteen suoritustasoilmoituksesta - DoP_fi_01-01_ _Hilti_HIT-HY_170_1343-CPR-M500-8_07.14

2 8. Kun kyse on suoritustasoilmoituksesta, joka koskee rakennustuotetta, josta on annettu eurooppalainen tekninen arviointi: Tekninen arviointielin: Deutsches Institut für Bautechnik (DIBt) Eurooppalainen tekninen arviointi: ETA-14/0457 ( ) Eurooppalainen tekninen hyväksyntäohje: ETAG 001 osa 1, 5 Vaatimustenmukaisuustodistus: 1343-CPR-M500-8/ Ilmoitettu suoritustaso: Keskeiset ominaisuudet Suunnittelumenetelmä Suorituskyky Harmonisoidut tekniset tiedot Ominaisvetolujuus EOTA TR 029 menetelmä: A ETA-14/0457 liite C1, C2 Ominaisleikkauslujuus EOTA TR 029 menetelmä: A ETA-14/0457 liite C1, C3 ETAG 001 Osa 1, 5 Vähimmäisjako ja vähimmäisreunaetäisyys EOTA TR 029 menetelmä: A ETA-14/0457 liite B3, B4 Siirtymä käyttörajatilaa varten EOTA TR 029 menetelmä: A ETA-14/0457 liite C4 10. Edellä 1 ja 2 kohdassa yksilöidyn tuotteen suoritustasot ovat 9 kohdassa ilmoitettujen suoritustasojen mukaiset. Tämä suoritustasoilmoitus on annettu 4 kohdassa ilmoitetun valmistajan yksinomaisella vastuulla. Valmistajan puolesta allekirjoittanut: Raimund Zaggl Liiketoimintayksikön johtaja Liiketoimintayksikkö Ankkurointitekniikka Seppo Perämäki Laatupäällikkö Liiketoimintayksikkö Ankkurointitekniikka Hilti Corporation Schaan, DoP_fi_01-01_ _Hilti_HIT-HY_170_1343-CPR-M500-8_07.14

3 Taulukko C1: kierretangon vastuksen ominaisarvot, HIT-V- vetokuormituksien alaisina betonissa HIT-HY 170 kierretangolla, HIT-V- M8 M10 M12 M16 M20 M24 Asennusturvallisuuskerroin 2 1,0 Teräksen murtuminen Teräksen ominaislujuus NRk,s [kn] As fuk Vetomurtuminen ja betonikartion murtuminen Liitoksen ominaislujuus halkeilemattomassa betonissa C20/25 Lämpötila-alue I: 40 C/24 C Rk,ucr [N/mm 2 ] 10,0 Lämpötila-alue II: 80 C/50 C Rk,ucr [N/mm 2 ] 7,5 Liitoksen ominaislujuus halkeilevassa betonissa C20/25 Lämpötila-alue I: 40 C/24 C Rk,cr [N/mm 2 ] - 5,5 - Lämpötila-alue II: 80 C/50 C Rk,cr [N/mm 2 ] - 4,0 - C30/37 1,04 Kasvukertoimet Rk betonissa Halkeamismurtuminen c C40/50 1,07 C50/60 1,09 Reunaetäisyys ccr,sp [mm] kohteessa h / hef 2,0 1,0 hef 2,0 > h / hef > 1,3 4,6 hef - 1,8 h h / hef 1,3 2,26 hef h/hef 2,0 1,3 1,0 hef 2,26 hef ccr,sp Väli scr,sp [mm] 2 ccr,sp Liite 1 DoP_fi_01-01_ _Hilti_HIT-HY_170_1343-CPR-M500-8_07.14

4 Taulukko C2: kierretangon vastuksen ominaisarvot, HIT-V- leikkauskuormituksien alaisina betonissa HIT-HY 170 kierretangolla, HIT-V- M8 M10 M12 M16 M20 M24 Teräksen murtuminen ilman momenttivartta Teräksen ominaislujuus VRk,s [kn] 0,5 As fuk Teräksen murtuminen momenttivarren kera Ominaistaivutusmomentti M 0 Rk,s [Nm] 1,2 Wel fuk Betonin ulosvetomurtuminen Kerroin teknisen raportin TR 029 yhtälössä (5.7) ankkurivaarnojen suunnittelussa k [-] 2,0 Liite 2 DoP_fi_01-01_ _Hilti_HIT-HY_170_1343-CPR-M500-8_07.14

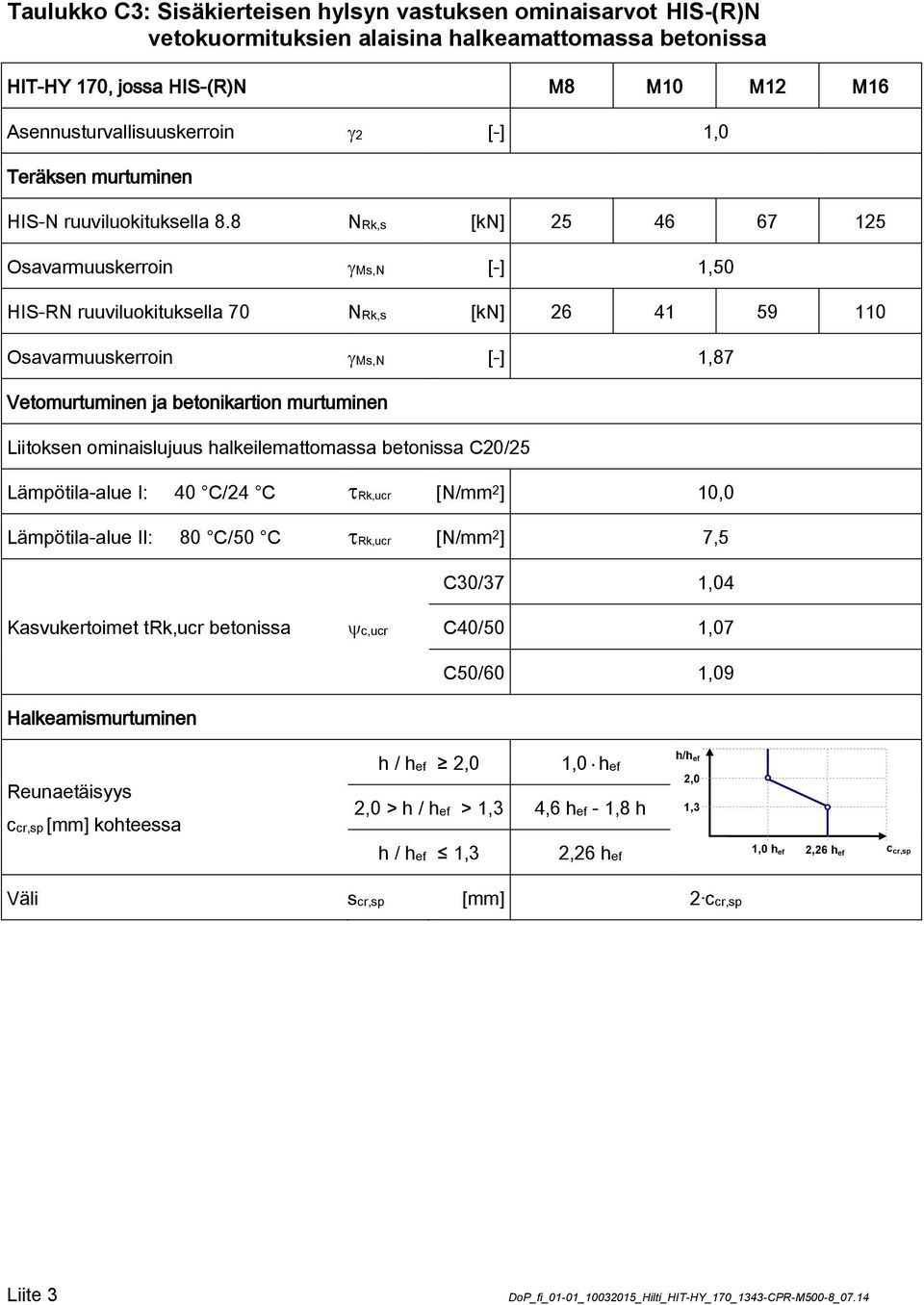

5 Taulukko C3: Sisäkierteisen hylsyn vastuksen ominaisarvot HIS-(R)N vetokuormituksien alaisina halkeamattomassa betonissa HIT-HY 170, jossa HIS-(R)N M8 M10 M12 M16 Asennusturvallisuuskerroin 2 [-] 1,0 Teräksen murtuminen HIS-N ruuviluokituksella 8.8 NRk,s [kn] Osavarmuuskerroin Ms,N [-] 1,50 HIS-RN ruuviluokituksella 70 NRk,s [kn] Osavarmuuskerroin Ms,N [-] 1,87 Vetomurtuminen ja betonikartion murtuminen Liitoksen ominaislujuus halkeilemattomassa betonissa C20/25 Lämpötila-alue I: 40 C/24 C Rk,ucr [N/mm 2 ] 10,0 Lämpötila-alue II: 80 C/50 C Rk,ucr [N/mm 2 ] 7,5 C30/37 1,04 Kasvukertoimet trk,ucr betonissa Halkeamismurtuminen c,ucr C40/50 1,07 C50/60 1,09 Reunaetäisyys ccr,sp [mm] kohteessa h / hef 2,0 1,0 hef 2,0 > h / hef > 1,3 4,6 hef - 1,8 h h / hef 1,3 2,26 hef h/hef 2,0 1,3 1,0 hef 2,26 hef ccr,sp Väli scr,sp [mm] 2 ccr,sp Liite 3 DoP_fi_01-01_ _Hilti_HIT-HY_170_1343-CPR-M500-8_07.14

6 Taulukko C4: Sisäkierteisen hylsyn vastuksen ominaisarvot HIS-(R)N leikkauskuormituksien alaisina halkeamattomassa betonissa HIT-HY 170, jossa HIS-(R)N M8 M10 M12 M16 Teräksen murtuminen ilman momenttivartta HIS-N ruuviluokituksella 8.8 VRk,s [kn] Osavarmuuskerroin Ms,V [-] 1,25 HIS-RN ruuviluokituksella 70 VRk,s [kn] Osavarmuuskerroin Ms,V [-] 1,56 Teräksen murtuminen momenttivarren kera HIS-N ruuviluokituksella 8.8 M 0 Rk,s [Nm] Osavarmuuskerroin Ms,V [-] 1,25 HIS-RN ruuviluokituksella 70 M 0 Rk,s [Nm] Osavarmuuskerroin Ms,V [-] 1,56 Betonin ulosvetomurtuminen Kerroin teknisen raportin TR 029 yhtälössä (5.7) ankkurivaarnojen suunnittelussa k [-] 2,0 Liite 4 DoP_fi_01-01_ _Hilti_HIT-HY_170_1343-CPR-M500-8_07.14

7 Taulukko B1: Kierretangon asennusparametrit, HIT-V- HIT-HY 170 kierretangolla, HIT-V- M8 M10 M12 M16 M20 M24 Elementin halkaisija p [mm] Poranterän nimellishalkaisija d0 [mm] Todellisen asennussyvyyden ja poranreiän syvyyden väli hef = h0 [mm] 60 :n :n :n :n :n :n 288 Kiinnityksen vapaareiän maksimihalkaisija 1) df [mm] Betoniosan vähimmäispaksuus hmin [mm] hef + 30 mm 100 mm hef + 2 d0 Maksimivääntömomentti Tmax [Nm] Vähimmäisväli smin [mm] Vähimmäisreunaetäisyys cmin [mm] ) katso suuremman vapaareiän kohdalla "TR 029 osio 1.1" Liite 5 DoP_fi_01-01_ _Hilti_HIT-HY_170_1343-CPR-M500-8_07.14

8 Taulukko B2: Sisäkierteisen hylsyn HIS-(R)N asennusparametrit HIT-HY 170, jossa HIS-(R)N M8 M10 M12 M16 Hylsyn ulkohalkaisija p [mm] 12,5 16,5 20,5 25,4 Poranterän nimellishalkaisija d0 [mm] Todellinen asennussyvyys ja poranreiän syvyys hef = h0 [mm] Kiinnityksen vapaareiän df [mm] maksimihalkaisija 1) Betoniosan vähimmäispaksuus hmin [mm] Maksimivääntömomentti Tmax [Nm] Kierteen liitospituus minimi-maksimi hs [mm] Vähimmäisväli smin [mm] Vähimmäisreunaetäisyys cmin [mm] ) katso suuremman vapaareiän kohdalla "TR 029 osio 1.1" Liite 6 DoP_fi_01-01_ _Hilti_HIT-HY_170_1343-CPR-M500-8_07.14

9 Taulukko C5: Siirtymä vetokuormituksen alaisena yksikössä mm/(n/mm²) HIT-HY 170 kierretangolla, HIT-V- M8 M10 M12 M16 M20 M24 Halkeilematon betoni Tilavuus N0 [mm/(n/mm²)] 0,07 0,07 0,07 0,08 0,08 0,09 Tilavuus N [mm/(n/mm²)] 0,07 0,07 0,07 0,08 0,08 0,09 Halkeileva betoni Tilavuus N0 [mm/(n/mm²)] - 0,07 0,07 0, Tilavuus N [mm/(n/mm²)] - 0,11 0,11 0, Taulukko C6: Siirtymä leikkauskuormituksen alaisena yksikössä mm/(n/mm²) HIT-HY 170 kierretangolla, HIT-V- M8 M10 M12 M16 M20 M24 Tilavuus V0 [mm/(n/mm²)] 0,06 0,06 0,05 0,04 0,04 0,03 Tilavuus V [mm/(n/mm²)] 0,09 0,08 0,08 0,06 0,06 0,05 Taulukko C7: Siirtymä vetokuormituksen alaisena yksikössä mm/(n/mm²) HIT-HY 170, jossa HIS-(R)N M8 M10 M12 M16 Halkeilematon betoni Tilavuus N [mm/(n/mm²)] 0,06 0,07 0,08 0,09 Tilavuus N [mm/(n/mm²)] 0,06 0,07 0,08 0,09 Taulukko C8: Siirtymä leikkauskuormituksen alaisena yksikössä mm/(n/mm²) HIT-HY 170, jossa HIS-(R)N M8 M10 M12 M16 Tilavuus V0 [mm/(n/mm²)] 0,10 0,10 0,10 0,10 Tilavuus V [mm/(n/mm²)] 0,15 0,15 0,15 0,15 Liite 7 DoP_fi_01-01_ _Hilti_HIT-HY_170_1343-CPR-M500-8_07.14

10 FI SUORITUSTASOILMOITUS DoP-nro Hilti HIT-HY CPR-M500-9/ Tuotetyypin yksilöllinen tunniste: Injektiojärjestelmä Hilti HIT-HY Tyyppi-, erä- tai sarjanumero, kuten 11 artiklan 4 kohdassa edellytetään: Katso: ETA-15/0197 ( ), liite A2. Eränumero: katso tuotteen pakkaus. 3. Valmistajan ennakoima, sovellettavan yhdenmukaistetun teknisen eritelmän mukainen rakennustuotteen suunniteltu käyttötarkoitus tai -tarkoitukset: Yleistyyppi Ankkurivaarna, injektiojärjestelmä Käytettäväksi seuraavissa Umpitiilistä ja onttotiilistä muurattu rakenne: EN 771-1:n mukaiset savitiilet EN 771-2:n mukaiset kalsiumsilikaattitiilet Optio/luokka Käyttöluokka b ja c (umpi- ja onttotiili) Luokka d/d, w/d ja w/w savitiilille ja kalsiumsilikaattitiilille Asennussuunta: vaakasuora Kuormitus Staattinen, kvasistaattinen Sinkitty teräs: vain kuivaan sisäkäyttöön Hilti HIT-HY HIT-V(-F) (kierretanko): M8, M10, M12 Hilti HIT-HY HIT-IC (sisäkierteinen hylsy): M8, M10, M12 Materiaali Ruostumaton teräs A4: sisä- ja ulkokäyttöön, ei erityisen syövyttäviin olosuhteisiin Hilti HIT-HY HIT-V-R (kierretanko): M8, M10, M12 Erittäin korroosionkestävä teräs: sisä- ja ulkokäyttöön erityisen syövyttäviin olosuhteisiin Hilti HIT-HY HIT-V-HCR (kierretanko): M8, M10, M12 Seulahylsy HIT-SC 16, 18 ja 22 Lämpötila-alue (soveltuvin osin) Ta: C (lyhytaikainen), +24 C (pitkäaikainen) Tb: C (lyhytaikainen), +50 C (pitkäaikainen) 4. Nimi, rekisteröity kauppanimi tai rekisteröity tavaramerkki ja yhteysosoite kuten 11 artiklan 5 kohdassa edellytetään: Hilti Corporation, Business Unit Anchors, 9494 Schaan, Fürstentum Liechtenstein 5. Mahdollisen valtuutetun edustajan, jonka toimeksiantoon kuuluvat 12 artiklan 2 kohdassa eritellyt tehtävät, nimi sekä osoite, josta tähän saa yhteyden: - 6. Rakennustuotteen suoritustason pysyvyyden arviointi- ja varmennusjärjestelmä(t) liitteen V mukaisesti: Järjestelmä 1 7. Kun kyse on yhdenmukaistetun standardin piiriin kuuluvan rakennustuotteen suoritustasoilmoituksesta -

11 8. Kun kyse on suoritustasoilmoituksesta, joka koskee rakennustuotetta, josta on annettu eurooppalainen tekninen arviointi: Tekninen arviointielin: Deutsches Institut für Bautechnik (DIBt) Euroopan tekninen hyväksyntä: ETA-15/0197 ( ) Eurooppalainen tekninen hyväksyntäohje: ETAG 029 Vaatimustenmukaisuustodistus: 1343-CPR-M500-9/ Ilmoitettu suoritustaso: Keskeiset ominaisuudet Suunnittelumenetelmä Suorituskyky Harmonisoidut tekniset tiedot Ominaisvetolujuus ETAG 029 liite C menetelmä: A ETA-15/0197 liite C3, C4, C5, C6 Ominaisleikkauslujuus ETAG 029 liite C menetelmä: A ETA-15/0197 liite C3, C4, C5, C6 ETAG 029 Vähimmäis- ja ominaisjako sekä reunaetäisyys ETAG 029 liite C menetelmä: A ETA-15/0197 liite C3, C4, C5, C6 Siirtymä käyttörajatilaa varten ETAG 029 liite C menetelmä: A ETA-15/0197 liite C3, C4, C5, C6 10. Edellä 1 ja 2 kohdassa yksilöidyn tuotteen suoritustasot ovat 9 kohdassa ilmoitettujen suoritustasojen mukaiset. Tämä suoritustasoilmoitus on annettu 4 kohdassa ilmoitetun valmistajan yksinomaisella vastuulla. Valmistajan puolesta allekirjoittanut: Raimund Zaggl Liiketoimintayksikön johtaja Liiketoimintayksikkö Ankkurointitekniikka Seppo Perämäki Laatupäällikkö Liiketoimintayksikkö Ankkurointitekniikka Hilti Corporation Schaan,

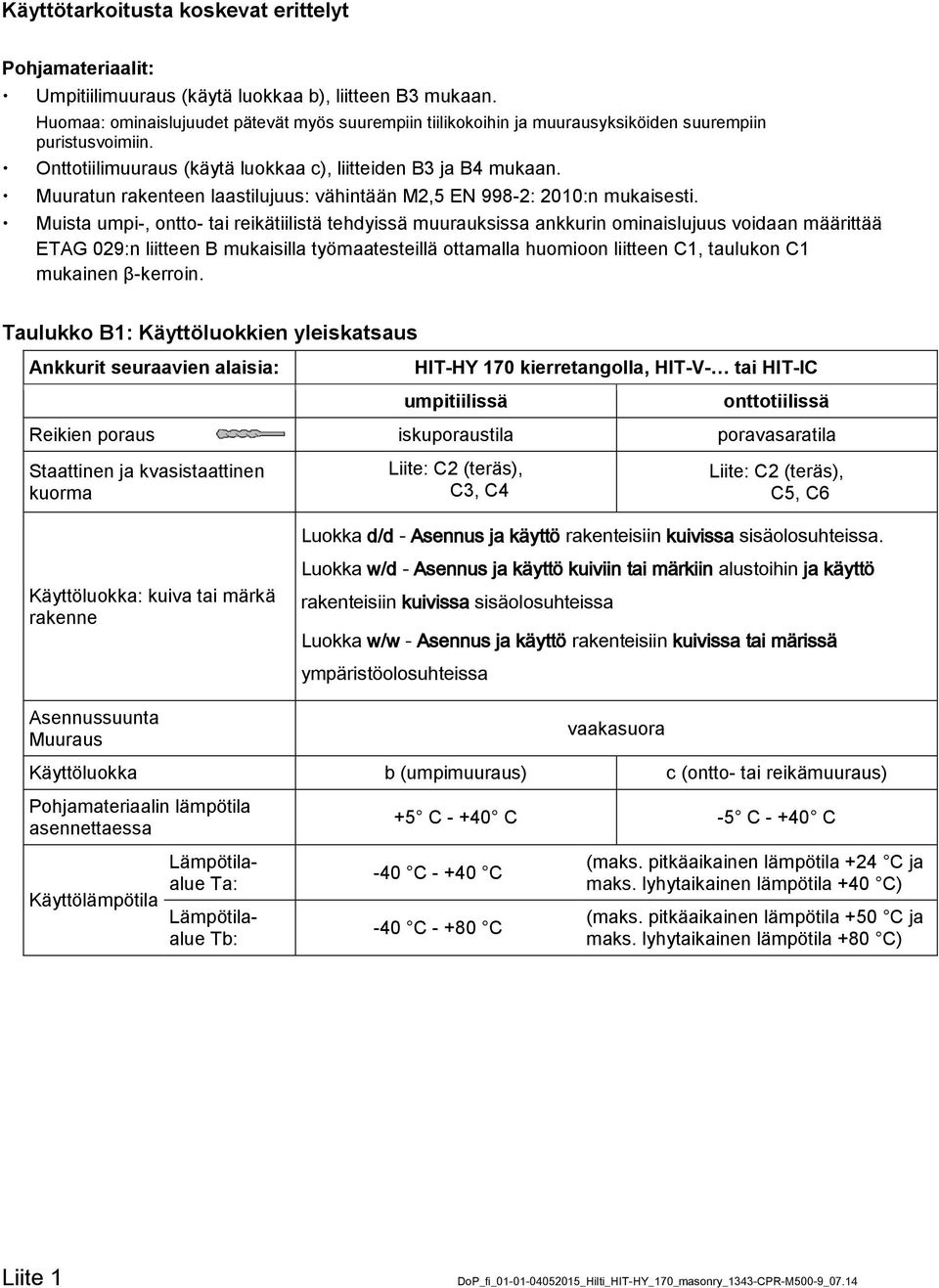

12 Käyttötarkoitusta koskevat erittelyt Pohjamateriaalit: Umpitiilimuuraus (käytä luokkaa b), liitteen B3 mukaan. Huomaa: ominaislujuudet pätevät myös suurempiin tiilikokoihin ja muurausyksiköiden suurempiin puristusvoimiin. Onttotiilimuuraus (käytä luokkaa c), liitteiden B3 ja B4 mukaan. Muuratun rakenteen laastilujuus: vähintään M2,5 EN 998-2: 2010:n mukaisesti. Muista umpi-, ontto- tai reikätiilistä tehdyissä muurauksissa ankkurin ominaislujuus voidaan määrittää ETAG 029:n liitteen B mukaisilla työmaatesteillä ottamalla huomioon liitteen C1, taulukon C1 mukainen β-kerroin. Taulukko B1: Käyttöluokkien yleiskatsaus Ankkurit seuraavien alaisia: HIT-HY 170 kierretangolla, HIT-V- tai HIT-IC umpitiilissä onttotiilissä Reikien poraus iskuporaustila poravasaratila Staattinen ja kvasistaattinen kuorma Liite: C2 (teräs), C3, C4 Liite: C2 (teräs), C5, C6 Luokka d/d - Asennus ja käyttö rakenteisiin kuivissa sisäolosuhteissa. Käyttöluokka: kuiva tai märkä rakenne Luokka w/d - Asennus ja käyttö kuiviin tai märkiin alustoihin ja käyttö rakenteisiin kuivissa sisäolosuhteissa Luokka w/w - Asennus ja käyttö rakenteisiin kuivissa tai märissä ympäristöolosuhteissa Asennussuunta Muuraus vaakasuora Käyttöluokka b (umpimuuraus) c (ontto- tai reikämuuraus) Pohjamateriaalin lämpötila asennettaessa +5 C C -5 C C Käyttölämpötila Lämpötilaalue Ta: Lämpötilaalue Tb: -40 C C -40 C C (maks. pitkäaikainen lämpötila +24 C ja maks. lyhytaikainen lämpötila +40 C) (maks. pitkäaikainen lämpötila +50 C ja maks. lyhytaikainen lämpötila +80 C) Liite 1

13 Käyttöolosuhteet (ympäristön olosuhteet): Rakenteet kuivissa sisäolosuhteissa (sinkitty teräs, ruostumaton teräs tai erittäin korroosionkestävä teräs). Ulkoilmaolosuhteille (mukaan lukien teollisuus- ja merenkulkuympäristö) ja pysyvästi kosteille sisäolosuhteille altistuvat rakenteet, ellei ilmene erityisen syövyttäviä olosuhteita (ruostumaton teräs tai erittäin korroosionkestävä teräs). Ulkoilmaolosuhteille ja pysyvästi kosteille sisäolosuhteille altistuvat rakenteet, ellei ilmene muita erityisen syövyttäviä olosuhteita (erittäin korroosionkestävä teräs). Huomautus: Erityisen syövyttäviä olosuhteita ovat esim. pysyvä, vaihteleva uppoaminen meriveteen tai meriveden roiskealue, sisäuima-altaiden kloridi-ilma tai erittäin voimakkaasti kemiallisesti saastunut ilma (esim. rikinpoistolaitokset tai tietunnelit, joissa käytetään jäänpoistotuotteita). Muotoilu: Ankkurit on suunnitellut insinööri, joka on ankkureiden ja muuraustöiden ammattilainen. Todistettavissa olevat laskutoimitukset ja piirustukset valmistellaan huomioiden ankkuroitavat kuormat. Ankkureiden sijainti on ilmaistu luonnospiirustuksissa (esim. ankkurien sijainti suhteessa tukiin). Staattisen tai kvasistaattisen kuorman alaiset ankkurit on suunniteltu seuraavan mukaisesti: ETAG 029, liite C, suunnittelumenetelmä A Asennus: Ankkurit asentaa asianmukaisesti koulutettu henkilökunta tai ne asennetaan työmaan teknisistä asioista vastuussa olevan henkilön valvonnassa. Liite 2

14 Taulukko B2: Yleiskatsaus tiilien tyyppeihin ja ominaisuuksiin Tiilen tyyppi Kuva Tiilikoko [mm] Puristusvoima [N/mm²] Tiheys [kg/dm³] Liite Umpinainen savitiili EN Umpinainen kalsiumsilikaattitiili EN x 115 x x 115 x ,0 C3 12 / 28 2,0 C4 Ontto savitiili EN x 240 x / 20 1,4 C5 Ontto kalsiumsilikaattitiili EN x 240 x / 20 1,4 C6 Taulukko B3: Yleiskatsaus kiinnityselementteihin (sis. koot) ja vastaaviin tiilityyppeihin. Asennussyvyys hef = 80 mm Tiilen tyyppi Kuva HIT-V 1) HIT-IC HIT-V 1) + HIT-SC HIT-IC + HIT-SC Liite Umpinainen savitiili EN Umpinainen kalsiumsilikaattitiili EN M8 - M12 M8 - M12 M8 - M12 M8 - M12 C3 M8 - M12 M8 - M12 M8 - M12 M8 - M12 C4 Ontto savitiili EN M8 - M12 M8 - M12 C5 Ontto kalsiumsilikaattitiili EN M8 - M12 M8 - M12 C6 1) Myynnissä olevat vakiomalliset kierretangot soveltuvat myös käytettäviksi. Liite 3

15 Taulukko B4: Onttotiilien tiedot Ontto savitiili EN Ontto kalsiumsilikaattitiili EN Rapis Ziegel Hlz 12-1,4-10DF KS Südbayern KSL-R(P) 12-1,4-8DF Taulukko C1: -kerroin työmaatestausta varten vetokuormituksessa Käyttöluokat w/w ja w/d d/d Lämpötila-alue Ta 1) Tb 1) Ta 1) Tb 1) Pohjamateriaali Elementit HIT-V 2) tai HIT-IC Umpinainen savitiili EN Umpinainen kalsiumsilikaattitiili EN Ontto savitiili EN Ontto kalsiumsilikaattitiili EN HIT-V 2) + HIT-SC HIT-IC + HIT-SC HIT-V 2) tai HIT-IC HIT-V 2) + HIT-SC HIT-IC + HIT-SC HIT-V 2) + HIT-SC HIT-IC + HIT-SC HIT-V 2) + HIT-SC HIT-IC + HIT-SC 0,97 0,83 0,97 0,83 0,96 0,84 0,97 0,84 0,69 0,62 0,91 0,82 0,97 0,83 0,97 0,83 0,69 0,62 0,91 0,82 1) Lämpötila-alue Ta / Tb katso liite B1 2) Myynnissä olevat vakiomalliset kierretangot soveltuvat myös käytettäviksi. Liite 4

16 Taulukko C2: Teräsvastuksen ominaisarvot kierretangolle HIT-V- veto- ja leikkauskuormituksessa muuratussa rakenteessa HIT-HY 170 kierretangolla, HIT-V- M8 M10 M12 Teräksen murtumisen vetokuormitukset Teräksen ominaislujuus NRk,s [kn] As fuk Teräksen murtumisen leikkauskuormitukset ilman momenttivartta Teräksen ominaislujuus VRk,s [kn] 0,5 As fuk Teräksen murtumisen leikkauskuormitukset momenttivarren kera Ominaistaivutusmomentti MRk,s [kn] 1,2 Wel fuk Taulukko C3: Teräsvastuksen ominaisarvot sisäkierrehylsylle HIT-IC veto- ja leikkauskuormituksessa muuratussa rakenteessa HIT-HY 170 sis. HIT-IC M8 M10 M12 Teräksen murtumisen vetokuormitukset HIT-IC NRk,s [kn] 5,9 7,3 13,8 Osavarmuuskerroin Ms,N [-] 1,50 Teräksen murtumisen leikkauskuormitukset ilman momenttivartta Teräksen ominaislujuus VRk,s [kn] 0,5 As fuk Teräksen murtumisen leikkauskuormitukset momenttivarren kera Ominaistaivutusmomentti MRk,s [Nm] 1,2 Wel fuk Liite 5

17 Tiilen tyyppi: Umpinainen savitiili Mz, 2DF Taulukko C4: Tiilen kuvaus Tiilen tyyppi Umpinainen Mz, 2DF Tiheys ρ [kg/dm³] 2,0 Puristusvoima fb [N/mm²] 12 Koodi EN Valmistaja Tiilen mitat [mm] 240 x 115 x 113 Seinän vähimmäispaksuus hmin [mm] 115 Taulukko C5: Asennusparametrit kaikille ankkuriyhdistelmille (katso taulukko B3) Ankkurin tyyppi katso taulukko B3 Reunaetäisyys cmin = ccr [mm] 115 Väli Ac smin II = scr II [mm] 240 smin = scr [mm] 115 Taulukko C6: Ryhmäkiinnityksien ryhmäkerroin Ryhmäkerroin αg,n II αg,v II αg,n αg,v [-] 2 kun ccr ja scr Taulukko C7: Vetolujuus reunaetäisyydessä c c cr Käyttöluokka w/w = w/d d/d Käyttölämpötila-alue (Ta) (Tb) (Ta) (Tb) Ankkurin tyyppi ja koko hef [mm] fb [N/mm²] NRk [kn] HIT-V 1) M8, M10, M ,0 2,5 3,0 2,5 HIT-IC HIT-V 1) + HIT-SC M8 3,0 2,5 3,0 2, M10, M12 4,0 3,5 4,0 3,5 M8, M10, M ,0 3,5 4,0 3,5 HIT-IC + HIT-SC M8, M10, M ,0 3,5 4,0 3,5 1) Myynnissä olevat vakiomalliset kierretangot soveltuvat myös käytettäviksi. Taulukko C8: Ominaisleikkauslujuus reunaetäisyydessä c c cr Käyttöluokka w/w = w/d d/d Käyttölämpötila-alue (Ta) (Tb) (Ta) (Tb) Ankkurin tyyppi ja koko hef [mm] fb [N/mm²] VRk [kn] Kaikki ankkurit M8. M10, M ,5 Taulukko C9: Tilavuudet hef N N0 N V V0 V [mm] [kn] [mm] [mm] [kn] [mm] [mm] 80 0,9 0,2 0,4 1,0 1,0 1,5 Liite 6

18 Tiilen tyyppi: Umpinainen kalsiumsilikaattitiili KS, 2DF Taulukko C10: Tiilen kuvaus Tiilen tyyppi Umpinainen KS, 2DF Tiheys ρ [kg/dm³] 2,0 Puristusvoima fb [N/mm²] 12 tai 28 Koodi EN Valmistaja Tiilen mitat [mm] 240 x 115 x 113 Seinän vähimmäispaksuus hmin [mm] 115 Taulukko C11: Asennusparametrit kaikille ankkuriyhdistelmille (katso taulukko B3) Ankkurin tyyppi katso taulukko B3 Reunaetäisyys cmin = ccr [mm] 115 Väli Ac smin II = scr II [mm] 240 smin = scr [mm] 115 Taulukko C12: Ryhmäkiinnityksien ryhmäkerroin Ryhmäkerroin αg,n II αg,v II αg,n αg,v [-] 2 kun ccr ja scr Taulukko C13: Vetolujuus reunaetäisyydessä c c cr Käyttöluokka w/w = w/d d/d Käyttölämpötila-alue (Ta) (Tb) (Ta) (Tb) Ankkurin tyyppi ja koko hef [mm] fb [N/mm²] NRk [kn] HIT-V 1) HIT-IC HIT-V 1) +HIT-SC HIT-IC +HIT-SC M8, M10, M12 80 M8, M10, M ,5 5,0 6,0 5,0 28 8,5 7,5 8,5 7,5 12 4,0 3,5 5,5 5,0 28 6,0 5,5 8,0 7,5 1) Myynnissä olevat vakiomalliset kierretangot soveltuvat myös käytettäviksi. Taulukko C14: Ominaisleikkauslujuus reunaetäisyydessä c c cr Käyttöluokka w/w = w/d d/d Käyttölämpötila-alue (Ta) (Tb) (Ta) (Tb) Ankkurin tyyppi ja koko hef [mm] fb [N/mm²] VRk [kn] Kaikki ankkurit M8, M10, M12 80 Taulukko C15: Tilavuudet 12 4,0 28 6,0 hef N N0 N V V0 V [mm] [kn] [mm] [mm] [kn] [mm] [mm] 80 mm 2,3 0,2 0,4 1,5 1,2 1,8 Liite 7

19 Tiilen tyyppi: Ontto savitiili Hlz, 10DF Taulukko C16: Tiilen kuvaus Tiilen tyyppi Hlz12-1,4-10 DF Tiheys ρ [kg/dm³] 1,4 Puristusvoima fb [N/mm²] 12 tai 20 Koodi EN Valmistaja Rapis (D) Tiilen mitat [mm] 300 x 240 x 238 Seinän vähimmäispaksuus hmin [mm] 240 Piirustus tiilestä katso taulukko B4 Taulukko C17: Asennusparametrit kaikille ankkuriyhdistelmille (katso taulukko B3) Ankkurin tyyppi katso taulukko B3 Reunaetäisyys cmin = ccr [mm] 150 Väli Ac smin II = scr II [mm] 300 smin = scr [mm] 240 Taulukko C18: Ryhmäkiinnityksien ryhmäkerroin Ryhmäkerroin αg,n II αg,v II αg,n αg,v [-] 2 kun ccr ja scr Taulukko C19: Vetolujuus reunaetäisyydessä c c cr Käyttöluokka w/w = w/d d/d Käyttölämpötila-alue (Ta) (Tb) (Ta) (Tb) Ankkurin tyyppi ja koko hef [mm] fb [N/mm²] NRk [kn] HIT-V 1) +HIT-SC 12 3,0 2,5 3,0 2,5 M8, M10, M12 80 HIT-IC+ HIT-SC 20 3,5 3,0 3,5 3,0 1) Myynnissä olevat vakiomalliset kierretangot soveltuvat myös käytettäviksi. Taulukko C20: Ominaisleikkauslujuus reunaetäisyydessä c c cr Käyttöluokka w/w = w/d d/d Käyttölämpötila-alue (Ta) (Tb) (Ta) (Tb) Ankkurin tyyppi ja koko hef [mm] fb [N/mm²] VRk [kn] HIT-V 1) +HIT-SC HIT-IC +HIT-SC M8, M10, M ,0 20 3,0 1) Myynnissä olevat vakiomalliset kierretangot soveltuvat myös käytettäviksi. Liite 8

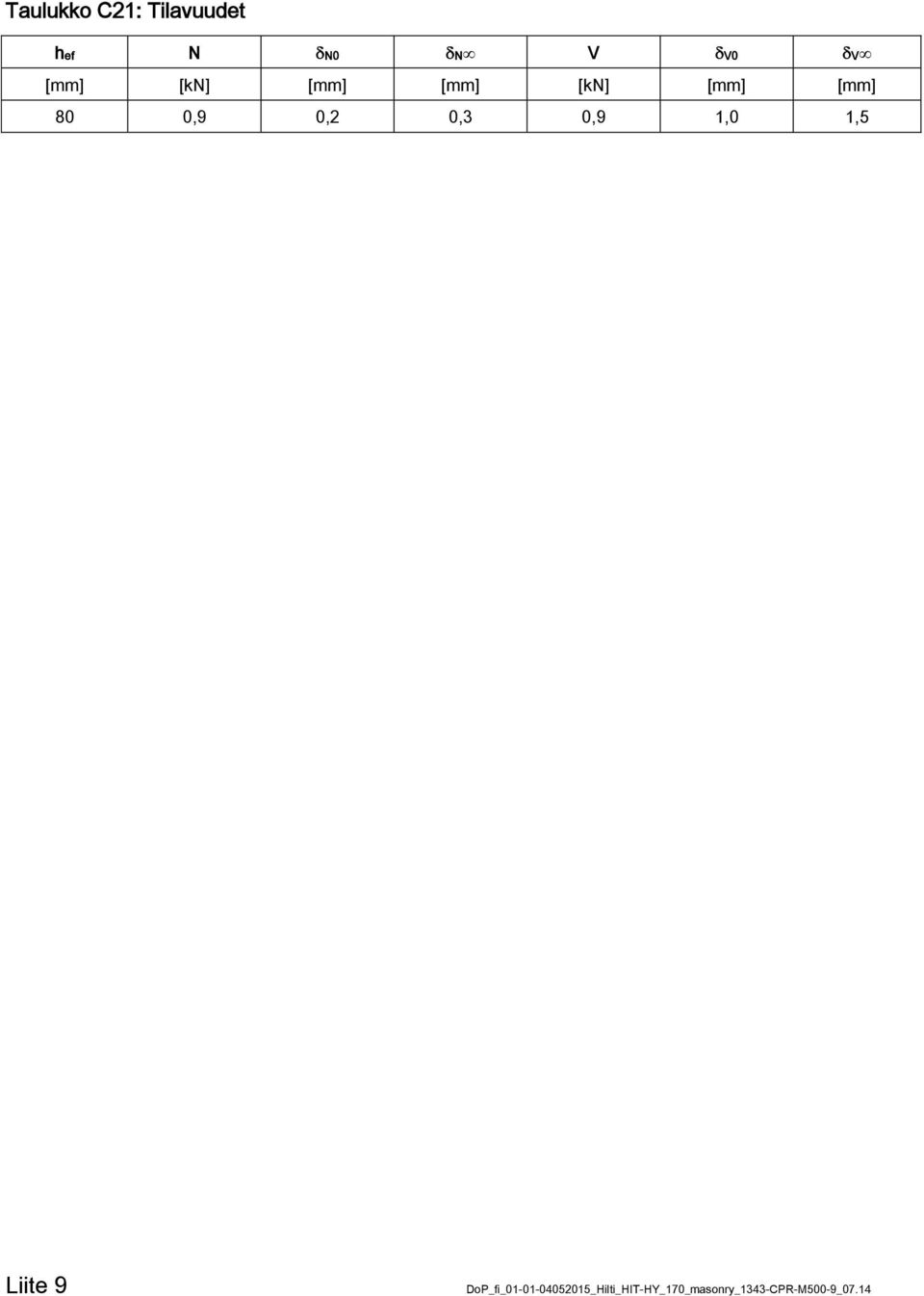

20 Taulukko C21: Tilavuudet hef N N0 N V V0 V [mm] [kn] [mm] [mm] [kn] [mm] [mm] 80 0,9 0,2 0,3 0,9 1,0 1,5 Liite 9

21 Tiilen tyyppi: Ontto kalsiumsilikaattitiili KSL, 8DF Taulukko C22: Tiilen kuvaus Tiilen tyyppi KSL-12-1,4-8 DF Tiheys ρ [kg/dm³] 1,4 Puristusvoima fb [N/mm²] 12 tai 20 Koodi EN Valmistaja KS Südbayern (D) Tiilen mitat [mm] 248 x 240 x 238 Seinän vähimmäispaksuus hmin [mm] 240 Taulukko C23: Asennusparametrit kaikille ankkuriyhdistelmille (katso taulukko B3) Ankkurin tyyppi katso taulukko B3 Reunaetäisyys cmin = ccr [mm] 125 Väli Ac smin II = scr II [mm] 248 smin = scr [mm] 240 Taulukko C24: Ryhmäkiinnityksien ryhmäkerroin Ryhmäkerroin αg,n II αg,v II αg,n αg,v [-] 2 kun ccr ja scr Piirustus tiilestä katso taulukko B4 Taulukko C25: Vetolujuus reunaetäisyydessä c c cr Käyttöluokka w/w = w/d d/d Käyttölämpötila-alue (Ta) (Tb) (Ta) (Tb) Ankkurin tyyppi ja koko hef [mm] fb [N/mm²] NRk [kn] HIT-V 1) +HIT-SC HIT-IC+HIT-SC M8, M10, M ,0 2,5 3,5 3,0 20 4,0 3,5 5,0 4,5 1) Myynnissä olevat vakiomalliset kierretangot soveltuvat myös käytettäviksi. Taulukko C26: Ominaisleikkauslujuus reunaetäisyydessä c c cr Käyttöluokka w/w = w/d d/d Käyttölämpötila-alue (Ta) (Tb) (Ta) (Tb) Ankkurin tyyppi ja koko hef [mm] fb [N/mm²] VRk [kn] HIT-V 1) +HIT-SC HIT-IC +HIT-SC M8, M10, M , ,0 1) Myynnissä olevat vakiomalliset kierretangot soveltuvat myös käytettäviksi. Taulukko C27: Tilavuudet hef N N0 N V V0 V [mm] [kn] [mm] [mm] [kn] [mm] [mm] 80 1,8 0,2 0,3 3,4 2,5 3,8 Liite 10
