1 The Right Tool at the Right Time Manglaavat kierretapit M vakio

2 Ominaisuudet & Edut Raaka-aine Raaka-aineena käytetään premium laatuista HSS-E pikaterästä, jolla on erinomaiset kovuus- ja lujuusominaisuudet ja joka: parantaa työstävien särmien lujuutta pidentää kierretapin elinikää E291 Pintakäsittely Titaninitriitti (TiN) pinnoite pienentää kitkaa pidentäen työkalun elinikää; saatavana on myös kirkas vaihtoehto. Geometria ja etuviiste Uusi harjan profiili pienentää vääntömomenttia. Tämä parantaa kierteen pinnanlaatua koko profiilin osalta ja merkitsee pidempää elinikää. Voitelu-urat mallissa E294 tehostavat työstökohdan voitelua. Vaihtoehtoiset etuviisteet: Etuviisteen muoto E, pohjareikiin. Etuviisteen muoto C, pohja- ja läpimeneviin reikiin. Kierteen syvyys Kierteen syvyys voi olla jopa 3.5 x D Kierrevalikoima Kaikki vaihtoehdot saatavana M vakio kierteisiin. Kierretapin kiinnitys Mallisto on suunniteltu käytettäväksi yhdessä korkealuokkaisten uivien istukoiden kanssa. CNC koneiden suorituskyky voidaan hyödyntää maksimaalisesti. Standardi Mitoitus DIN 2174 mukaan Merkinnät varressa ja etiketissä Alkureiät manglaaville kierretapeille ovat suuremmat kuin lastuaville. Katso suositukset tämän esitteen sivulla 3. Lisäpalveluna asiakkaalle: - alkureiän oikea koko on selkeästi merkitty tapin varteen ja etikettiin. E294 Edut Käyttäjälle Suuri tehokkuus ja tuottavuus laajalla raakaainealueella Etuviisteen muotoa C voidaan käyttää sekä pohja-, että läpimeneviin reikiin Manglatut kierteet ovat vahvempia kuin lastuamalla tehdyt. Kierteityksen nopeutta voidaan nostaa ja samalla karan laakereihin kohdistuva rasitus pienenee. Kierteen tarkkuus ja pinnanlaatu paranevat. Tukevampi rakenne merkitsee vähäisempää murtumisriskiä ja optimaalista prosessin varmuutta. Voitelu-urat, mallissa E294, tehostavat työstävän kohdan voitelua ja kierretapin elinikä pitenee. 2

Geometria ja etuviiste Uusi harjan profiili pienentää vääntömomenttia. Tämä parantaa kierteen pinnanlaatua koko profiilin osalta ja merkitsee pidempää elinikää.

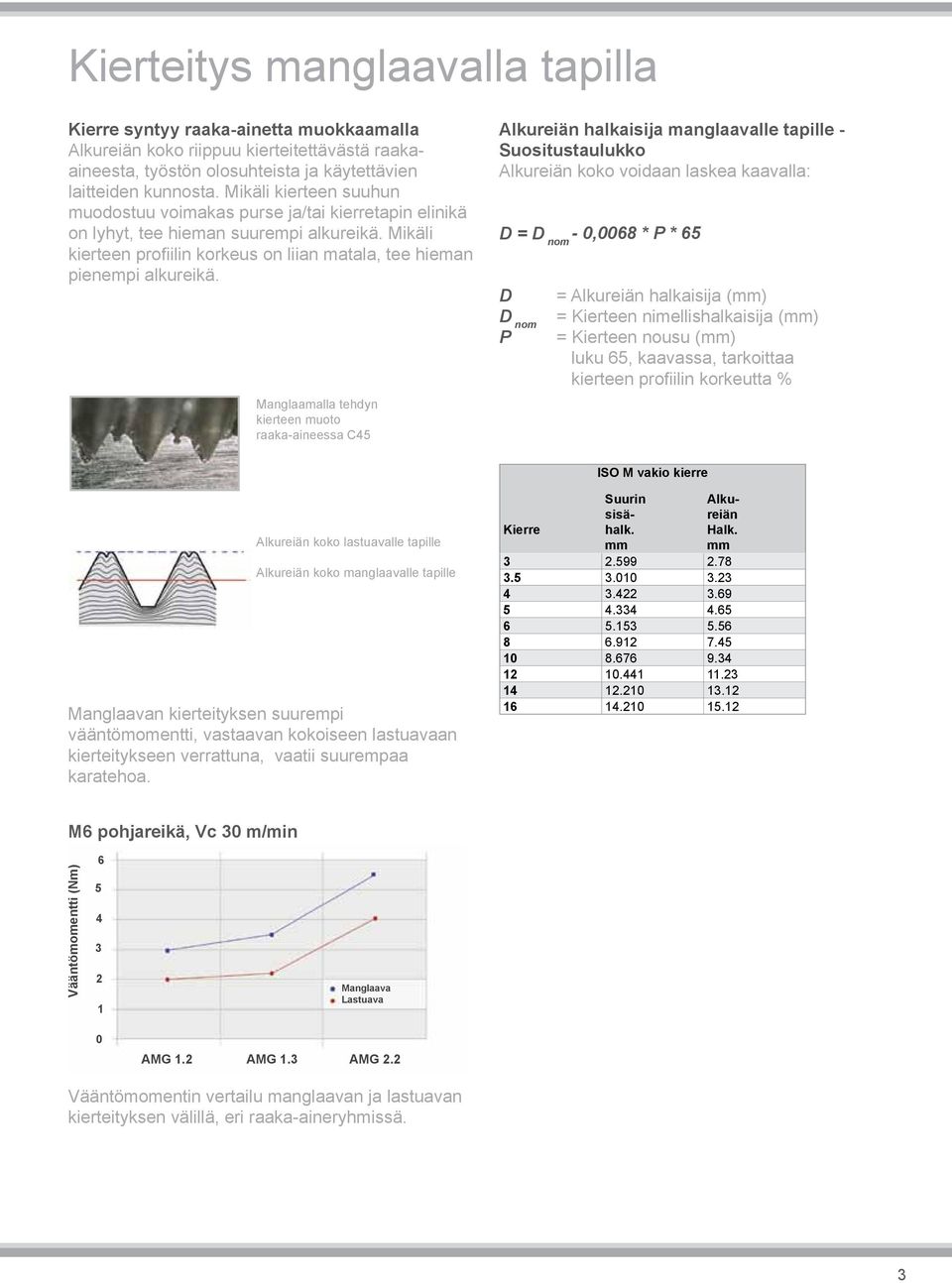

3 Kierteitys manglaavalla tapilla Kierre syntyy raaka-ainetta muokkaamalla Alkureiän koko riippuu kierteitettävästä raakaaineesta, työstön olosuhteista ja käytettävien laitteiden kunnosta. Mikäli kierteen suuhun muodostuu voimakas purse ja/tai kierretapin elinikä on lyhyt, tee hieman suurempi alkureikä. Mikäli kierteen profiilin korkeus on liian matala, tee hieman pienempi alkureikä. Manglaamalla tehdyn kierteen muoto raaka-aineessa C45 Alkureiän halkaisija manglaavalle tapille - Suositustaulukko Alkureiän koko voidaan laskea kaavalla: D = D - 0,0068 * P * 65 nom D D nom P = Alkureiän halkaisija (mm) = Kierteen nimellishalkaisija (mm) = Kierteen nousu (mm) luku 65, kaavassa, tarkoittaa kierteen profiilin korkeutta % ISO M vakio kierre Alkureiän koko lastuavalle tapille Alkureiän koko manglaavalle tapille Manglaavan kierteityksen suurempi vääntömomentti, vastaavan kokoiseen lastuavaan kierteitykseen verrattuna, vaatii suurempaa karatehoa. Kierre Suurin sisähalk. Alkureiän Halk. mm mm M6 pohjareikä, Vc 30 m/min Vääntömomentti (Nm) Manglaava Lastuava AMG 1.2 AMG 1.3 AMG 2.2 Vääntömomentin vertailu manglaavan ja lastuavan kierteityksen välillä, eri raaka-aineryhmissä. 3

Manglaamalla tehdyn kierteen muoto raaka-aineessa C45 Alkureiän halkaisija manglaavalle tapille - Suositustaulukko Alkureiän koko voidaan laskea kaavalla: D = D - 0,0068 * P * 65 nom D D nom P =

4 Käyttöalueet Raaka-aineryhmät Paras valinta Hyvä valinta Esimerkki 30 = Lastuamisnopeus m/min +/- 10% E291 E292 E293 E294 E295 E296 M3 - M16 M3 - M16 M3 - M10 M3 - M16 M3 - M12 M3 - M10 1. Teräs 2.Ruostum. teräs 3.Valurauta 4.Titaani 5.Nikkeli 6.Kupari 7.Alumiini Magnesium 8.Synteettiset aineet 9.Kovat aineet 10.Grafiitti Raaka-aineryhmät (AMG) Kovuus HB Murtolujuus N/mm Puhdas rauta, pehmeät teräkset < 120 < Rakenneteräkset, hiilletysteräkset < 200 < Hiilli- ja niukkaesosteiset teräset < 250 < Seostetut teräkset < 250 < Seostetut teräkset työkalu- ja nuorrutusteräkset > 250 < 350 > 850 < Seostetut teräkset työkalu- ja nuorrutusteräkset > 350 > 1200 < Seostetut teräkset, karkaistut teräkset HRc > Seostetut teräkset, karkaistut teräkset HRc > Aut. laadut, työkaluteräkset Cr>10% < 250 < Austenittiset < 250 < Ferriiti + Austeniitti (Duplex), Ferriitismartensiittiset < 300 < Erkautumiskarkenevat < 320 < 410 > 1100 < Harmaa valurauta > 150 > Harmaa valurauta > > 500 < Pallografiitti valurauta / Adusoitu valurauta < 200 < Pallografiitti valurauta / Adusoitu valurauta > 200 <300 > 700 < Titaani, seostamaton < 200 < Titaani, seostattu < 270 < Titaani, seostattu > 270 <350 > Nikkeli, seostamaton < 150 < Nikkeli, seostettu > 270 > Nikkeli, seostettu > 270 <350 > 900 < Kupari < 100 < ß-Messinki, pronssi < 200 < α-messinki, pehmeä < 200 < Cu-Al-Fe seokset, lujat pronssit < 470 < Al, Mg, seostamaton < 100 < Al seostettu, Si<0.5% <150 < Al seostettu, Si>0.5% <10% <120 < Al seostettu, Si>10% Whisker lujitetut, Al-seokset, Mg-seokset <120 < Pehmeät muovit (Thermoplast) Kovat muovit, Bakeliitti Lujitetut muovit Cermetit (metalli-keraamiset) < 550 < Standardi Grafiitti --- < P P P P P P H H M M M M K K K K S S S S S S N N N N N N N N O O O H O ISO 4

1 Puhdas rauta, pehmeät teräkset < 120 < 400 1.2 Rakenneteräkset, hiilletysteräkset < 200 < 700 1.3 Hiilli- ja niukkaesosteiset teräset < 250 < 850 1.4 Seostetut teräkset < 250 < 850 1.

5 E291 E292 E293 E294 E291 E292 E293 E294 M Maskinpressgängtappar M Konekierretapit Manglaavat M Machine Forming Tap M Maschi a rullare M Maskinpressgjengtapper M Maskinrulletap M Maskinpressgängtappar, oljespår M Konekierretapit, manglaavat, voitelu-urat M Machine Forming Tap, Oil Grooves M Maschi a rullare, Canalini di lubrificazione M Maskinpressgjengtapper M Maskinrulletap E291 E292; E293; E294 E291 E292 E293 E294 M3 - M16 M3 - M16 M3 - M10 M3 - M16 l 3 l 1 l 2 d 2 l 4 P Ø a E291 E292 E293 E294 M mm mm mm mm mm mm z mm E291M3 E292M3 E293M3 E294M E291M3.5 E292M E291M4 E292M4 E293M4 E294M E291M5 E292M5 E293M5 E294M E291M6 E292M6 E293M6 E294M E291M8 E292M8 E293M8 E294M E291M10 E292M10 E293M10 E294M E291M12 E292M12 E294M E294M E291M16 E292M16 E294M16 5

E291 E292; E293; E294 E291 E292 E293 E294 M3 - M16 M3 - M16 M3 - M10 M3 - M16 l 3 l 1 l 2 d 2 l 4 P Ø a E291 E292 E293 E294 M mm mm mm mm mm mm z mm 3 0.50 56 9 3.5 2.7 6 4 2.

6 E295 E296 E295 E296 M Maskinpressgängtappar M Konekierretapit Manglaavat M Machine Forming Tap M Maschi a rullare M Maskinpressgjengtapper M Maskinrulletap E295; E296 E295 E296 M3 - M12 M3 - M10 l 3 l 1 l 2 d 2 P Ø a E295 E296 M mm mm mm mm mm mm z mm E295M3 E296M E295M E295M4 E296M E295M5 E296M E295M6 E296M E295M8 E296M E295M10 E296M E295M12 l 4 6

60 56 11 4.0 3.0 6 4 3.2 20 E295M3.5 4 0.70 63 12 4.5 3.4 6 5 3.7 21 E295M4 E296M4 5 0.80 70 13 6.0 4.9 8 5 4.6 25 E295M5 E296M5 6 1.00 80 15 6.0 4.9 8 5 5.

7 7

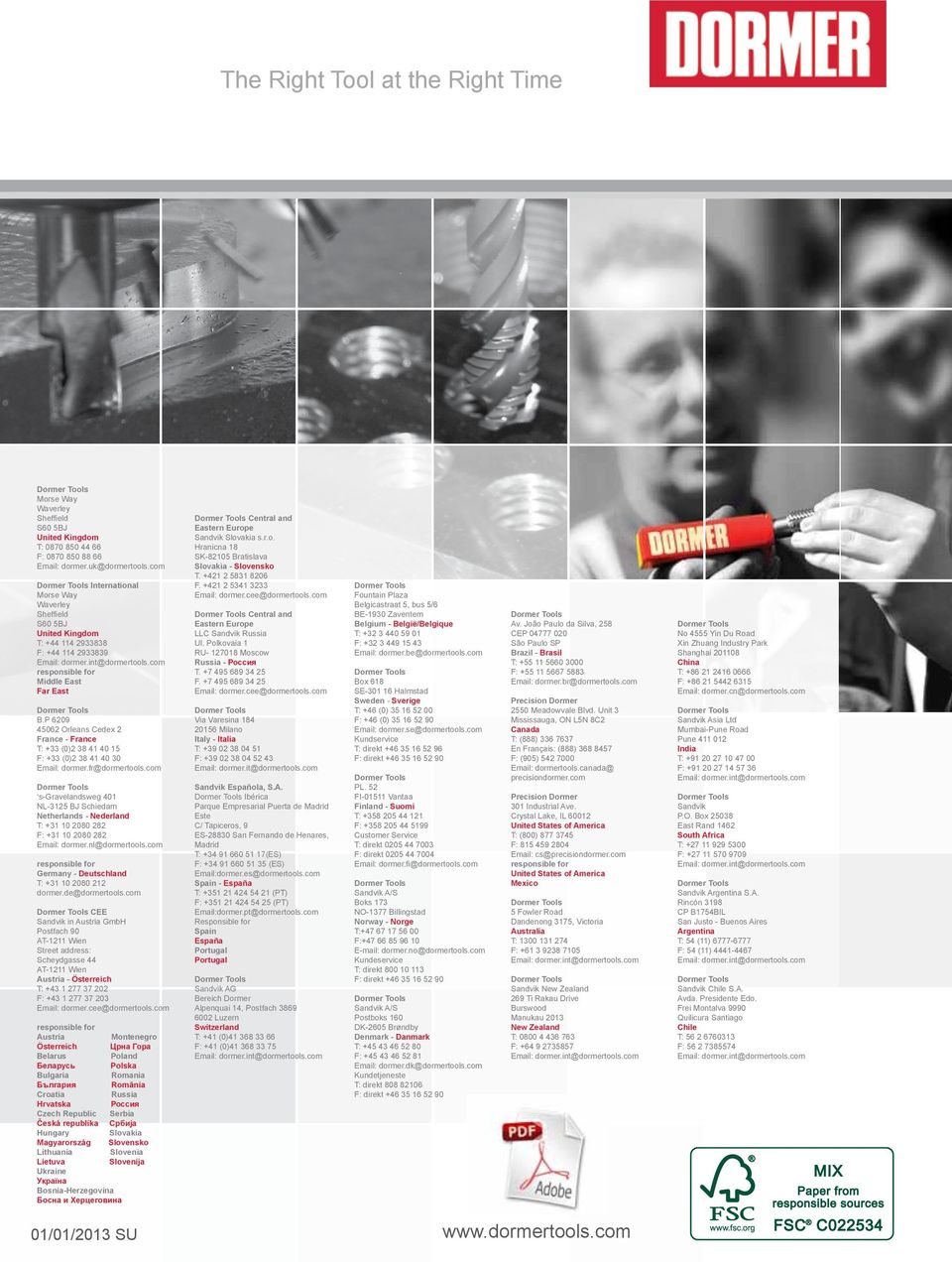

8 The Right Tool at the Right Time Morse Way Waverley Sheffield S60 5BJ United Kingdom T: F: International Morse Way Waverley Sheffield S60 5BJ United Kingdom T: F: responsible for Middle East Far East B.P Orleans Cedex 2 France - France T: +33 (0) F: +33 (0) dormer.fr@dormertools.com s-gravelandsweg 401 NL-3125 BJ Schiedam Netherlands - Nederland T: F: dormer.nl@dormertools.com responsible for Germany - Deutschland T: dormer.de@dormertools.com CEE Sandvik in Austria GmbH Postfach 90 AT-1211 Wien Street address: Scheydgasse 44 AT-1211 Wien Austria - Österreich T: F: dormer.cee@dormertools.com responsible for Austria Montenegro Österreich Црна Гора Belarus Poland Беларусь Polska Bulgaria Romania България România Croatia Russia Hrvatska Россия Czech Republic Serbia Česká republika Србија Hungary Slovakia Magyarország Slovensko Lithuania Slovenia Lietuva Slovenija Ukraine Україна Bosnia-Herzegovina Босна и Херцеговина Central and Eastern Europe Sandvik Slovakia s.r.o. Hranicna 18 SK Bratislava Slovakia - Slovensko T F dormer.cee@dormertools.com Central and Eastern Europe LLC Sandvik Russia Ul. Polkovaia 1 RU Moscow Russia - Россия T F dormer.cee@dormertools.com Via Varesina Milano Italy - Italia T: F: dormer.it@dormertools.com Sandvik Española, S.A. Ibérica Parque Empresarial Puerta de Madrid Este C/ Tapiceros, 9 ES San Fernando de Henares, Madrid T: (ES) F: (ES) dormer.es@dormertools.com Spain - España T: (PT) F: (PT) dormer.pt@dormertools.com Responsible for Spain España Portugal Portugal Sandvik AG Bereich Dormer Alpenquai 14, Postfach Luzern Switzerland T: +41 (0) F: +41 (0) Fountain Plaza Belgicastraat 5, bus 5/6 BE-1930 Zaventem Belgium - België/Belgique T: F: dormer.be@dormertools.com Box 618 SE Halmstad Sweden - Sverige T: +46 (0) F: +46 (0) dormer.se@dormertools.com Kundservice T: direkt F: direkt PL. 52 FI Vantaa Finland - Suomi T: F: Customer Service T: direkt F: direkt dormer.fi@dormertools.com Sandvik A/S Boks 173 NO-1377 Billingstad Norway - Norge T: F: dormer.no@dormertools.com Kundeservice T: direkt F: direkt Sandvik A/S Postboks 160 DK-2605 Brøndby Denmark - Danmark T: F: dormer.dk@dormertools.com Kundetjeneste T: direkt F: direkt Av. João Paulo da Silva, 258 CEP São Paulo SP Brazil - Brasil T: F: dormer.br@dormertools.com Precision Dormer 2550 Meadowvale Blvd. Unit 3 Mississauga, ON L5N 8C2 Canada T: (888) En Français: (888) F: (905) dormertools.canada@ precisiondormer.com Precision Dormer 301 Industrial Ave. Crystal Lake, IL United States of America T: (800) F: cs@precisiondormer.com responsible for United States of America Mexico 5 Fowler Road Dandenong 3175, Victoria Australia T: F: Sandvik New Zealand 269 Ti Rakau Drive Burswood Manukau 2013 New Zealand T: F: No 4555 Yin Du Road Xin Zhuang Industry Park Shanghai China T: F: dormer.cn@dormertools.com Sandvik Asia Ltd Mumbai-Pune Road Pune India T: F: Sandvik P.O. Box East Rand 1462 South Africa T: F: Sandvik Argentina S.A. Rincón 3198 CP B1754BIL San Justo - Buenos Aires Argentina T: 54 (11) F: 54 (11) Sandvik Chile S.A. Avda. Presidente Edo. Frei Montalva 9990 Quilicura Santiago Chile T: F: /01/2013 SU
