1 INSPIRE verkosto Tietotuotemäärittelyt Pasila INSPIRE Thematic Working Group Orthoimagery Risto Ilves 1

2 Työryhmä Surname Name Ctry Organisation Curtinot Pierre-Yves FR Institut Géographique National Forner Miklós HU Institute of Geodesy, Cartography and Remote Sensing (FÖMI) Holland David UK Ordnance Survey Ilves Risto FI National Land Survey of Finland Kerdiles Hervé JRC JRC-IPSC - Monitoring Agricultural Resource Unit Marchetti Van Bemmelen Romano Pier Giorgio Joost Dario IT ESA Palà Comellas Vicenç ES Institut Cartogràfic de Catalunya Radkov Radko BG Agency for Sustainable Development and Eurointegration - ECOREGIONS Seifert Markus DE Bavarian Administration for Surveying and Geoinformation Trollvik Jon Arne NO Norwegian Mapping Authority Vanderstraete Tony BE AGIV Peces Morera J. José ES Instituto Geográfico Nacional 2 2

3 Ortokuva Määritelmä: Georeferoitu kuva-aineisto maan pinnasta, joka on tuotettu joko satelliittiin tai ilmaalukseen sijoitetulla sensorilla [Direktiivi 2007/2/EC] Kuvaus: Ortokuva on rasteri, joka on geometrisesti korjattu ( orto-oikaistu ). Oikaisussa on poistettu optiikasta, kameran asennosta ja maaston muodoista johtuvat vääristymät. Lähtökuva on joko ilmakuva tai satelliittikuva. Kuva on oikaistu siten, että saavutetaan topografista karttaa vastaava tarkkuus. 3 3

4 Mitä kuuluu määrittelyyn UV violetti sininen vihreä keltainen punainen infra 400 nm 500 nm 600 nm 700 nm näkyvä valo V 2 O V 1 gamma röntgen UV infra mikroaallot radioaallot nm 1 nm 1000 nm 1 cm 1 m Ortokuva tietotuotemäärittely sisältää oikaistut kuvat, jotka on tuotettu ultravioletti näkyvä valo infrapuna alueelta seuraavista lähtöaineistoista: skannatut filmi positiivit ja negatiivit digitaaliset ilmakuvakamerat (matriisi- ja rivikamerat) satelliittikuvat 4 4

5 Mitä ei kuulu määrittelyyn Tietotuotemäärittely ei sisällä: Muista aallonpituuksista tuotettuja kuvia (mikro-, röntgen- ja radioaallot, gammasäteily) Laserkeilausdataa (LiDAR) Viistokuvia, jos ne eivät ole oikaistuja Terrestiaalisia kuvia (esim. ajoneuvoista otetut kuvat) Ilmasta otettua videokuvaa. Jos videosta tuotetaan ortokuvia, niin ne kuuluvat määrittelyyn. Merien ja vesistöjen pohjasta otettuja kuvia (ainoastaan ilmasta otetut kuvat kuuluvat määrittelyyn) Meteorologisia kuvia (maanpinta ei ole pääkohde) Huom! Tämä ei tarkoita sitä, etteikö tietotuotemäärittelyä saisi käyttää näillekin aineistoille, jos näin haluaa toimia. 5 5

6 6 6

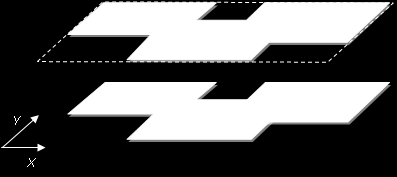

7 Olennainen sisältö Ortokuva on mallinnettu OrthoimageCoverage paikkatietojatkumona (pintana). Tärkeimmät attribuutit ovat: yksilöllinen tunniste elinkaaritieto (periytyy Generic Conceptual Model:sta) ulottuvuus paikkatietojatkumot, periytyy ISO 19123:stä jalanjälki / footprint (voidable) nimi (voidable) kuvanottoaika (voidable) perityt attribuutit paikkatietojatkumoista (metadata, rangetype, ) kohteiden väliset suhteen (myös rekursio) Mosaikointi 7 7

8 Tiilitys Tarvitaan käytännössä datan hallintaan Erilaiset tiilitykset Tiedostoformaattien sisällä (esim. Tiled Tiff) Ei ole mallissa Tiedostopohjainen tiilitys Koodaus Yksinkertainen tiilitys Päällekkäin menevä tiilitys Erikokoiset tiilet Käsitemalli / looginen tiilitys (karttalehtijako, hallinnollinen jako, ) Mallinnettu koosteena (Aggregation) 8 8

9 Kuva 1 ortokuvat muodostettu yksittäisistä lähtökuvista OrthoimageCoverage Seamline OthoimageAggregation 4 kpl 9 9

10 Kuva 2 ortokuvat muodostettu yksittäisistä lähtökuvista, joista kukin on jaettu kahdeksi tiileksi OrthoimageCoverage Seamline OthoimageAggregation 4 kpl Tiilitys hallitaan koodauksessa (encoding) 10 10

11 Kuva 3 ortokuvamosaiikki ilman polygoneja OrthoimageCoverage Seamline OthoimageAggregation 1 kpl 11 11

12 Kuva 4 ortokuvamosaiikki ilman polygoneja, jaettu 6:ksi tiileksi OrthoimageCoverage Seamline OthoimageAggregation 1 kpl Tiilitys hallitaan koodauksessa (encoding) 12 12

13 Kuva 5 ortokuvamosaiikki ja polygonit OrthoimageCoverage 1 kpl Seamline 7 kpl yksi polygoni kutakin lähtökuvaa kohden OthoimageAggregation 13 13

14 Kuva 6 ortokuvamosaiikki, polygonit ja tiilitys OrthoimageCoverage 1 kpl Seamline 7 kpl yksi polygoni kutakin lähtökuvaa kohden OthoimageAggregation Tiilitys hallitaan koodauksessa (encoding) 14 14

15 Kuva 7 viiden ortokuvan tietoaineisto (dataset), jossa on muodostettu ortokuvakooste (Aggregation) käyttämällä kolmea ortokuvaa Ortokuvakooste OrthoimageCoverage 5 kpl Seamline OthoimageAggregation 3 kpl linkki ortokuvakoosteen ja sen muodostavien ortokuvien välillä 15 15

16 Joitakin kommentteja Erotuskyky (ei rajoituksia, ei vaatimuksia) ISO standardien päivitysten huomiointi (esim. ISO Metadata: uusia elementtejä tulossa, jotka tulisi huomioida tietotuotemäärittelyssä) Tarkemmat ohjeet metadatasta tulevat vasta versioon 3.0 (yleinen asia): minimi laatuvaatimukset ja suositukset Sääntöjenmukaisuuden testaaminen lisätään myöhemmin Koodaus Tiedostopohjainen tiilitys ei ole tuettu GML 3.2.1:ssa (OGC:ltä pitäisi tulla ratkaisumalli 9/2011) Koodaus säännöt JPEG2000:n ja GeoTiff:n osalta tulossa (OGC Web Services Phase 8) PAN-European Grid: Grid_ETRS89-GRS80 Maantieteellinen koordinaattijärjestelmä 16 16

17 Risto Ilves Maanmittauslaitos
