1 Koordinaattimuunnospalvelut Reino Ruotsalainen MAANMITTAUSLAITOS TIETOA MAASTA 2009

2 Lisätietoja: Geodeettisen laitoksen tiedote 30/2009: SUOMEN GEODEETTISET KOORDINAATISTOT JA NIIDEN VÄLISET MUUNNOKSET Pasi Häkli Jyrki Puupponen Hannu Koivula Markku Poutanen

3 Koordinaattikonversio Koordinaattikonversiolla muunnetaan koordinaatteja kahden samaan datumiin perustuvan koordinaatiston välillä. Useimmiten konversio muuttaa vain koordinaattien esitystapaa (muotoa, jossa koordinaatit annetaan; esim. maantieteelliset tai suorakulmaiset koordinaatit). Tyypillinen koordinaattikonversio on maantieteellisten EUREF-FIN-koordinaattien projisiointi tasolle esim. ETRS89-TM35FIN-koordinaatistoon.

4 Koordinaattimuunnos Koordinaattimuunnos on menetelmä, jolla muunnetaan koordinaatteja kahden eri datumiin perustuvan koordinaatiston välillä. Koordinaattimuunnos suoritetaan muunnosparametreilla, jotka on laskettu molemmissa koordinaatistoissa mitattujen yhteisten pisteiden avulla. Tällaista koordinaattimuunnosta käytetään esim. kun muunnetaan koordinaatteja KKJ-tasokoordinaatistosta ETRS89-TM35FIN-tasokoordinaatistoon. Koordinaattimuunnoksissa muunnosmenetelmänä on usein yhdenmuotoisuus- tai affiininen muunnos.

5 Muunnos ja konversio

6 Muunnospalvelutoimeenpanosääntö Lopullinen versio hyväksyttäneen

7 Muunnospalveluiden ketjutus latauspalveluihin 1. Transformation Service combined with a Direct Access Download Service (WFS). 2. Transformation Service combined with a Direct Access Download Service (WFS). Input data provided as a reference to the Download Service. 3. Transformation Service combined with a Pre-defined data set Download Service. 4. Transformation Service combined with a Direct Access Download Service (WFS). Transformation is requested by the Download Service. 5. Transformation Service combined with a Pre-defined data set Download Service. Transformation is requested by the Download Service.

8 Muunnospalvelu ennalta määritellyn aineiston latauksen yhteydessä

9 Muunnospalvelutoiminnot

10 Muunnospalvelun tekninen ohjeistus (perustana OGC:n WPS/WCTS)

11 OGC:n muunnospalvelustandardit Web Processing Service Web Coordinate Transformation Service

12 OGC WPS/WCTS metatiedot

13 OGC WPS/WCTS parametrit

14 Muunnospalvelun WPS-toteutus

15 Muunnospalvelun WPS-toteutus

16 INSPIREn koordinaattijärjestelmäohjeistus

17 INSPIRE-koordinaatistot

18 Muunnospalvelun laatuvaatimukset 3.1 Performance The performance requirements for the concrete types of INSPIRE Transformation Services are to be defined in the respective Technical Guidance documents. (As an example, the following value is given for a Coordinate Transformation Service carrying out a simple map projection on an input data set consisting of GML-encoded feature data with only geometric properties included: 1 MB/s with 2 s initial response time). 3.2 Capacity Transformation Service is required to support 5 requests per second. 3.3 Availability The probability of the Transformation Service to be up shall be 99%.

19 Aikatauluvaatimus Adoption Date 14-Dec-2009 Implementation June 2012 x Milestone Description Submission for opinion of the INSPIRE committee of IR for transformation services Transformation services operational x Date proposed by the commission

20 Geodeettisen laitoksen koordinaattimuunnospalvelu Koordinaattimuunnospalvelun avulla on mahdollista muuttaa koordinaatteja koordinaatistosta toiseen. Palvelu tukee Suomessa valtakunnallisesti käytössä olevia koordinaatistoja ja korkeusjärjestelmiä. Palvelu mahdollistaa koordinaattimuunnosten lisäksi näihin liittyvien aineistojen, kuten geoidimallien, lataamisen. Lataaminen on ilmaista. Aineiston lataaminen edellyttää rekisteröitymistä palveluun. Pelkkien koordinaattimuunnosten suorittaminen ei vaadi rekisteröitymistä.

21 Käyttöohje Koordinaattimuunnokset Käyttöohje Koordinaattimuunnokset Yleisesti Koordinaatistojen valinta Yksittäiset koordinaatit Tekstitiedostot Käyttöohje Affiininen kolmioittainen muunnos hilana Yleisesti Muunnoshilan koordinaatistot Muunnoshilan alueen rajaaminen Muunnoshilan resoluutio Muunnoshilan määrittelemättömät arvot Muunnoshilan käyttö Käyttöohje Geoidimallin lataus Yleisesti geoidimalleista Geoidimallin käyttö Laskuesimerkki FIN2000-geoidimalli Laskuesimerkki FIN2005N00-geoidimalli

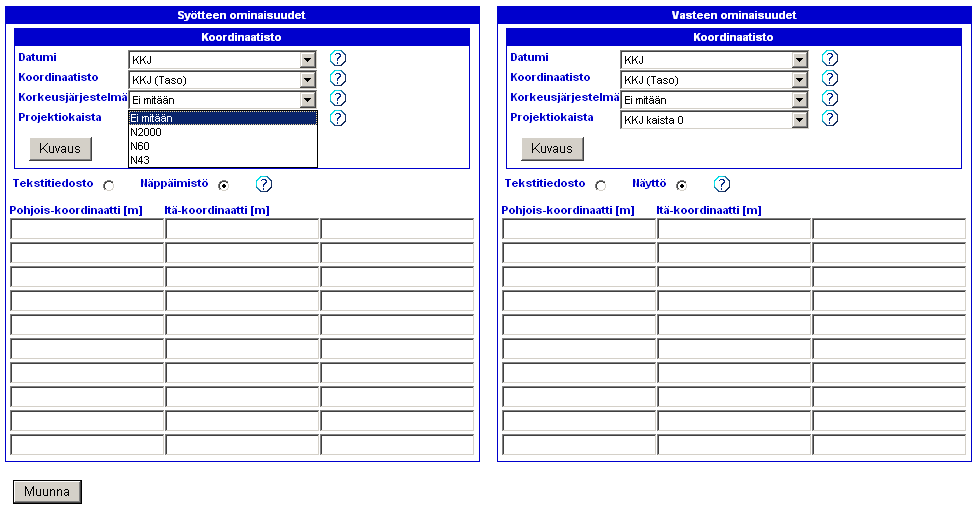

22 Muunnospalvelun käyttöliittymä

23 KIITOS! KOMMENTTEJA, KYSYTTÄVÄÄ?
