1 Paikkatiedon mallinnus Dokumentoinnin ymmärtäminen Lassi Lehto INSPIRE-seminaari

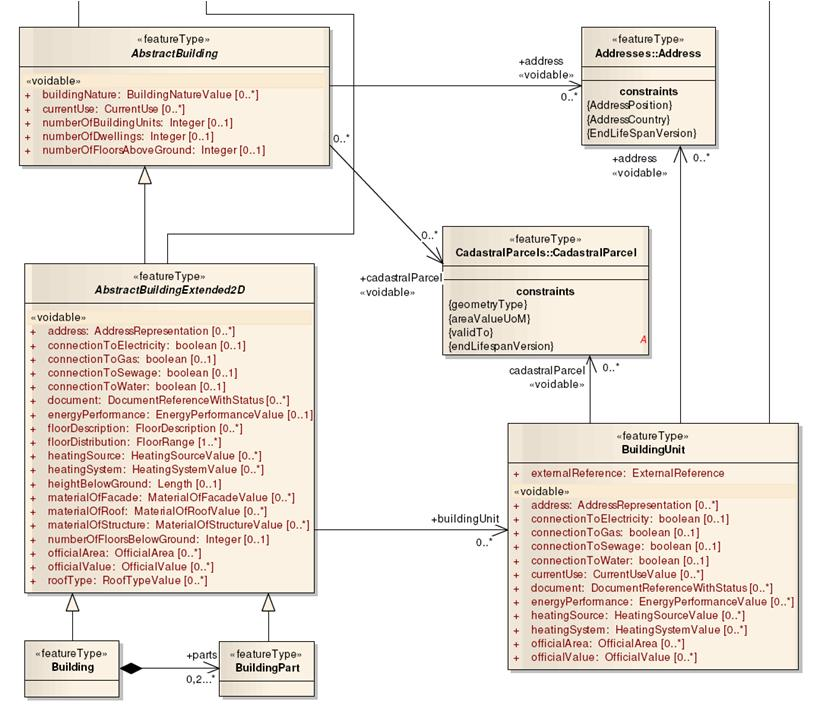

2 Sisältö Tietotuoteselosteen rakenne (ISO 19131) Unified Modeling Language (UML) Luokkakaaviotekniikan perusteet Esimerkki: INSPIRE Building Core2D, Extended2D Kohdeluettelo (Feature catalogue)

3 Tietotuoteseloste ISO 19131/JHS177 DS 1. Yleistietoa tietotuotteen määrittelystä (P) 2 Overview 2. Määritellyn tietotuotteen soveltamisala (P) 3 Specification scopes 3. Tuotteen tunnistamistiedot (P) 4 Identification information 4. Tietosisällön ja rakenteen kuvailu (P) 5 Data content and structure 5. Vertausjärjestelmiä koskevat tiedot (P) 6 Reference systems 6. Tiedon laatuun liittyvät tiedot (P) 7 Data quality 7. Tiedon keruuseen liittyvät tiedot (V) 8. Ylläpitotiedot (V) 9. Esitystapaa koskevat tiedot (V) 10 Portrayal 10. Jakelutiedot (P) 9 Delivery 11. Muut tiedot (V) 12. Viittaus metatietoihin (P) 8 Data-set level metadata

4 Tietosisällön ja rakenteen kuvailu 5 Data content and structure Peruskäsitteet UML-malli Selostettuna Kuvina Kohdeluettelo (Feature catalogue, ISO 19110) UML-mallin sisältö taulukon muodossa Sisältää myös määritelmät ja kuvaukset

5

6 UML luokkakaaviotekniikan perusteet

7 Luokka Luokka Nimi1

8 Luokan attribuutit ja operaatiot Luokka Nimi1 + attribuutti1 + operaatio1 Attribuutit Operaatiot/Rajaukset Näkyvyys

9 Luokan stereotyyppi Luokka Nimi1 + attribuutti1 + operaatio1 Stereotyyppi Attribuutit Operaatiot/Rajaukset Näkyvyys

10 Attribuutin stereotyyppi Luokka Nimi1 + attribuutti1 <<Stereotyyppi2>> + attribuutti2 + operaatio1 Stereotyyppi Attribuutit Operaatiot/Rajaukset Näkyvyys

11 Attribuutin lisämääreet Nimi1 + attribuutti1: Integer [1] <<Stereotyyppi2>> + attribuutti2: Length [0..3] + operaatio1 Attribuutin toistuvuus Attribuutin tietotyyppi

12

13

14 Stereotyypit INSPIRE-malleissa featuretype datatype enumeration codelist voidable lifecycleinfo version

15 Luokkien välinen suhde Suhteen nimi Nimi1 + attribuutti1 Suhde1 + rooli1 Nimi3 + attribuutti3 Suhderooli Suhteen suunta

16

17 Luokkien välinen perintäsuhde Yliluokka Kantaluokka Nimi1 + attribuutti1 Abstrakti luokka Perintäsuhde Aliluokka Nimi2 + attribuutti2

18

19 Muodostesuhde, komposiitti Nimi1 Kiinteä komponenttisuhde; + attribuutti1 Komposiitti instanssi luokasta Nimi2 voi olla komponentti vain yhdelle Nimi1 luokan instanssille + roolinimi Nimi2 jos Nimi1 luokan instanssi tuhotaan, myös kaikki sen Nimi2 luokkaan kuuluvat komponentit tuhotaan + attribuutti2

20 Koostesuhde, aggregaatti Nimi1 + attribuutti1 Nimi2 Aggregaatti + roolinimi Löyhä komponenttisuhde; instanssi luokasta Nimi2 voi olla komponentti monelle Nimi1 luokan instanssille Nimi2 luokan instanssit voivat esiintyä itsenäisinä + attribuutti2

21

22

23 Toistuvuudet Nimi1 + attribuutti1 : int [0..1] Yleisimmät: [1], [0..1], [0..*] = [*] Oletusarvo attribuutille: [1] Oletusarvo suhteelle: [0..*] [1..*] Nimi2 + attribuutti2 [0..*] Komposiitti + roolinimi

24 Kommentti Kommentti Nimi1 + attribuutti1 Nimi2 + attribuutti2 Tähän voi kirjoittaa selittävää tekstiä

25 UML-paketti Paketti OmaSkeema Luokat sisältyvät pakettiin Riippuvuus ISO Rules for Application Schema ISO Spatial Shema

26 Kohdeluettelo Kohdeluokka Nimi Periytyminen Määritelmä Kuvaus Status Stereotyypit Attribuutti Nimi Tietotyyppi Määritelmä Kuvaus Toistuvuus Stereotyypit

27

28

29 Keskeiset standardit ISO Conceptual schema language ISO Rules for application schema ISO Spatial schema ISO Methodology for feature cataloguing ISO Data product specifications JHS 162 Paikkatietojen mallintaminen tiedonsiirtoa varten 19103, JHS 177 Paikkatietotuotteen määrittely 19131
