2 Valaistussuunnitelma Sipoon kunta: Monitoimihalli Sisällysluettelo: 1. Nykytilanne 2. Standardit 3. Suunnitelma 4. Referenssit 5. Greenled Liitteet: 1. Kannattavuuslaskelma 2. Urakkasopimus 3. Tuotekortit

3 Sipoon Kunta: Monitoimihallin liikuntasali sekä puku- ja suihkuhuoneet Nykytilanne: Paljon energiaa vieviä, ja riittämättömän valotehon omaavia 3 x 80W loisteputket salin katossa. Mitatut valomäärät vaihtelivat välillä 350 (oikea reuna) 600 lx (keskellä), mikä jää alle valaistusstandardien suositusten. Ohjaus tapahtuu himmentämällä vaiheittain. Puku- ja suihkutiloissa ei ohjausta, jonka takia tiloissa palaa usein turhaan valot. Asiakkaan tavoitteet: - Uusi energiatehokas led-valaistus avaimet käteen urakkana - Lisätään valaistusta monitoimihallin tarpeita vastaavaksi, saliin n 1000 lx, puku- ja suihkutiloihin n 300 lx - Minimaalinen huollon tarve, pitkän elinkaaren tuotteilla - Valaistuksen ohjaus, joka mahdollistaa monia mahdollisuuksia ohjaukseen sekä talotekniikkaan integroinnin - Hyödyntää Ely-tuki hankkeelle -20% Greenled-ratkaisu: Valaistusprojekti avaimet käteen -ratkaisuna, suunniteltu valaistustaso SFS-EN-standardit ylittävä. Otamme kokonaisvastuun urakasta suunnittelusta asennukseen. Käytämme Greenledin omia suomalaisia asentajia. Tuoteratkaisu: Suomessa valmistetut Sigma 155W led-valaisimet, markkinoiden parhaalla hyötysuhteella. Led-valaisimien ledeillä saavutetaan jo yli h ja liitäntälaitteella yli h elinikä. Elinkaaret perustuvat IES LM- 80 ja TM-21 standardeihin. Elinkaarensa päässä valaisimet on päivitettävissä edullisesti uutta vastaaviksi kestävän kehityksen periaatteita noudattaen. Suomessa valmistetuilla valaisimilla on projektikohtainen 5 vuoden tuotetakuu. Valaistuksen ohjaus Encelium:in avulla, mahdollistaa tarvittavat valaistuksen ohjaustavat myös tulevaisuuden tarpesiin.

4 Greenled-ratkaisun avainluvut YHTEENVETO: 1. Sijoitetun pääoman tuotto vuodessa 17,3 % 2. Energiansäästö Greenled vs. nykyvalaistus 66 % 3. Investoinnin takaisinmaksuaika 5,8 vuotta (Ely- tuen kanssa 4,6v) 4. Nykyisen valaistuksen energiankulutus vuodessa kwh 5. Uuden valaistuksen energiankulutus vuodessa kwh 6. Kokonaissäästöt vuodessa yhteensä (energia + huoltokulut) Kokonaisinvestointi (Ely-tuen kanssa ) 8. Valaistuksen CO² päästöjen säästö 13 tonnia vuosi 9. Säästö 10 vuotta

5 SFS-EN 12193:2007 valaistusstandardit 193

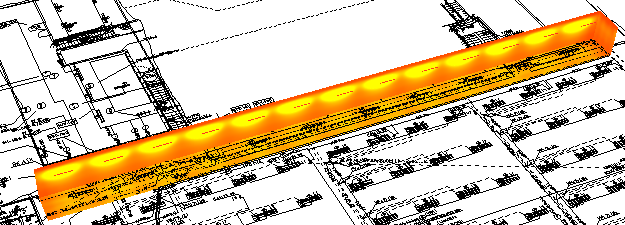

6 Nykytilanne & suunnitelma liikuntasali Vanha valaistus loisteputkilla lx. Standardi lx Uusi valaistus suunniteltu Em 1000 lx. Valonmäärä ja tasaisuus paranee kohteessa merkittävästi

7 Nykytilanne & suunnitelma; rasteri keskimmäinen salin lohko Vanha valaistus loisteputki n.560 x. Uusi valaistus suunniteltu Em n.1000 lx.

8 Nykytilanne & suunnitelma katsomo Vanha valaistus loisteputkilla n.240 lx. Uusi valaistus suunniteltu Em n.270 lx.

9 Nykytilanne & suunnitelma yläkatsomo ja aula Vanha valaistus loisteputkilla n.275 lx. Uusi valaistus suunniteltu Em n.350 lx.

10 Nykytilanne & suunnitelma pukuhuoneet, 2 x M ja 2 x N Vanha valaistus 5 x pienloisteputki n.150 lx. Standardi 300 lx Uusi valaistus suunniteltu Em n.400 lx.

11 Älykkäät ratkaisut tuovat suurimmat säästöt ja pienimmät elinkaarikustannukset Ohjauksella saavutettava lisäenergiansäästö Logistiikka ja varastot % (clo20%+läsnäolo40%+aikaohjaukset 10% ) Parkkihallit % (clo20%+läsnäolo40%+aikaohjaukset 10%) Teollisuuskiinteistöt % (clo20%+läsnäolo30%+aikaohjaukset 10%) Oppilaitokset % (clo20%+päivänvalo20%+ läsnäolo20% +aikaohjaukset 10%) Konferenssi-keskukset % (clo20%+päivänvalo20%+ läsnäolo20% +aikaohjaukset 10%) Toimistot ja virastot % (clo20%+päivänvalo20%+ läsnäolo20% + Persoonallinen ohjaus15%+aikaohjaukset 10%) Myymälät 30-50% (clo20%+läsnäolo20%+aikaohjaukset 30% ) Terveydenhuolto % (clo20%+päivänvalo20%+ läsnäolo20% +aikaohjaukset 10%) Areenat ja hallit % (clo20%+läsnäolo15%+aikaohjaukset 30% )

12 Ohjaussuunnitelma: Helvar 910= Reititin sis.reititin+ lisäteholähteet+(sähkökaappi)+ asennus+ ohjelmointi 1:llä reitittimellä voidaan ohjata 128kpl laitetta. Ohjelmointi sis. aina konseptin ja suunnitelman mukaiset ohjelmoinnit. Kaikki ohjelmat ovat 100%:sti muokattavissa asiakkaiden tarpeiden mukaan. Keskus

13 Valaisin: Sigma 155W Sigma 117W n 600 lx Sigma 155W n 1000 lx

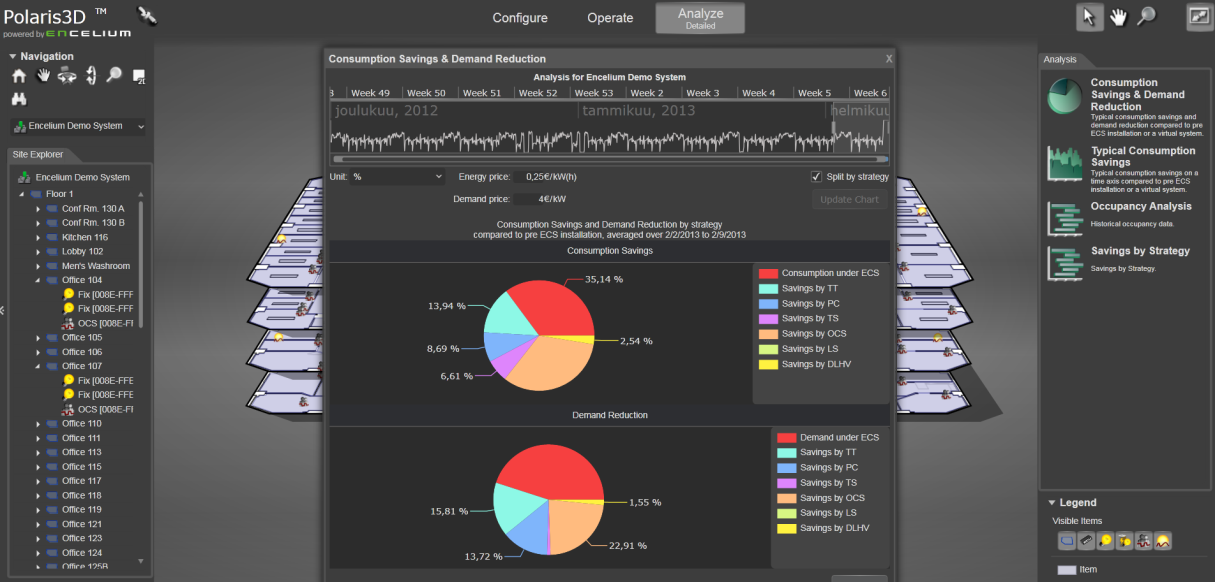

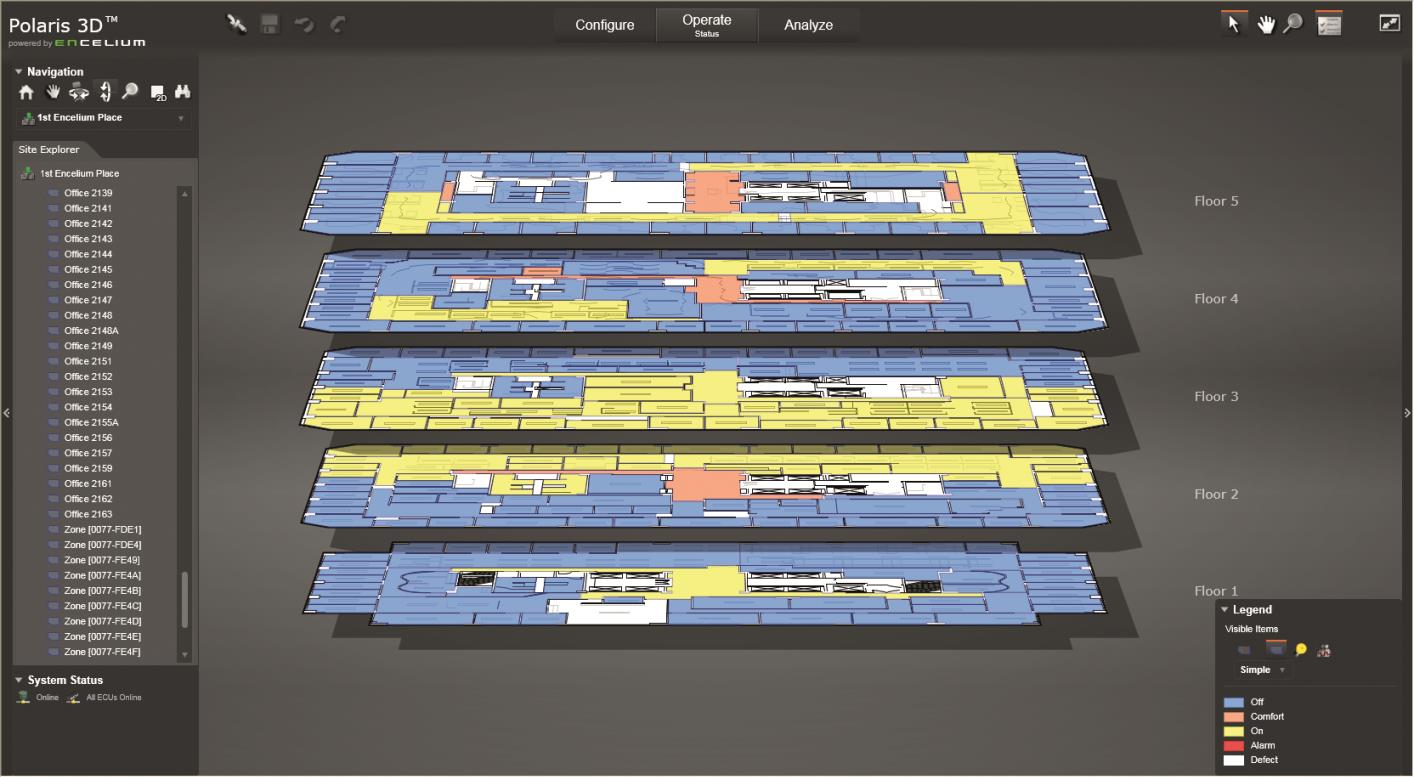

14 - Helppokäyttöinen Web-pohjainen / 3D grafiikka, eri tasoiset käyttäjä näkymät - Keskitetty valvonta koko valaistukselle helpottaa suurien tilojen hallintaa.

15 - Edistyksellisin energia raportointi, verrattuna myös aiempaan kulutukseen.

16 - Värikoodien ansiosta helppokäyttöinen hallintanäkymä ja huoltonäkymä.

17 Liikuntakeskus Atalpa Tampereella: Greenled Omega 140w Dali

18 Elenia areena 1700 lx

19 Referenssit urheilutilat Liigajoukkue Pelicansin kotihalli sekä harjoitushallien valaistus muutettiin energiatehokkaammaksi uudella Greenled- valaistusratkaisulla. Kotihallin valaistusmuutos toteutettiin Eco E High- valaisimilla sekä Helvarin DALI-ohjausjärjestelmällä.. Uudella valaistuksella tarjotaan miellyttävä ja tasainen valaistus pelaajille, katsojille ja kuvaajille. Suunnittelu ja asennus toteutettiin Suomen Jääkiekkoliiton valaistusohjeistusta noudattaen, valaistusluokkana J1. Lisäksi Greenled toteutti näyttävän show-valaistuksen hallivalaistuksen yhteyteen. Valon määrää kasvatettiin 800 luxista 1400 luxiin ja samalla päästiin noin 50% energiansäästöön.

20 KOKONAISUUTENA LAADUKAS JA ÄLYKÄS RATKAISU. Energiatehokas ja taloudellinen - Energiatehokkaat valaisimet 40 % - Laadukas valaistussuunnittelu. 20 % -Ohjausratkaisu huomioitu kokonaisuutena 40 % Toiminnallisuus - Helppokäyttöinen valaistuksen hallintajärjestelmä - Valmiit rajapinnat BMS - Helppo huollettavuus Ihmisnäkökulma Tehokkuus; Valon biologiset vaikutukset. Viihtyvyys; Kontrastit ja häikäisemättömyys. Turvallisuus; Valaistuksen visuaalinen vaikutus.

21 Miksi asiakkaat valitsevat Greenledin? PERINTEINEN MALLI Asiakkaan aika ja raha: - Selvitykset - Suunnittelupalaverit - Lisätilaukset/muutoskustannukset - Virheet=lisäkustannukset Tukku Kartoitus/Energiaselvitys Suunnittelutoimisto Valaisinvalmistaja Urakointiyritys Ohjelmointi yritys GREENLED-MALLI Asiakkaan aika ja raha: - Aloituspalaveri, jossa vahvistetaan toimitus Kartoitus/Energia- selvitys Suunnittelu Urakointi Ohjelmointi HELPPOA ASIAKKAALLE Säästö suorat- ja epäsuorat työt %

22 Projektin vaiheet Tilanne: Aikataulutavoite: Tsekkilista OK 1. KOHTEIDEN MÄÄRITTELY X 2. KANNATTAVUUSSELVITYKSET. koko sopimuskauden ajan, riskitön ratkaisu SFS VALAISTUS- vakuuttaa JA OHJAUSSUUNNITELMAT kohteen yllättävää rikkoutumista tai tuhoutumista vastaan 4. ENERGIATUKIHAKEMUKSET / /20 klo 7. Maksat vain käyttämisestä, ei rasitetta omistamisesta. Helppo budjetoida 5. TARJOUKSEN ESITYS (INVESTOINTI/KÄYTTÖVUOKRA) / /20 klo Käyttövuokra 6. URAKKASOPIMUSNEUVOTTELU sisältää rahoituksen, vakuutuksen / /20 ja täyden klo ylläpitopalvelun koko sopimusajalle. 7. PÄÄTÖS / /20 klo 8. ALOITUSPALAVERI / /20 klo Käyttövuokran vaihtoehdot: Sopimuskaudet 48kk tai 60kk 9. ASENNUSURAKOINTI / /20 klo 10. LUOVUTUSPALAVERI / /20 klo X X
