1 Asentajan käsikirja Sisäyksikkö APH IHB FI

2 Yksityiskohtainen selostus painikkeiden toiminnoista löytyy sivulla 27. Valikoiden selaaminen ja asetusten tekeminen on selostettu sivulla 29. Pääset sisälämpötilan asetustilaan painamalla päävalikossa kaksi kertaa OK-painiketta. Asetuksen tekeminen on selostettu sivulla 31. Voit lisätä tilapäisesti käyttövesimäärää kiertämällä säätöpyörää niin, että valikko 2 (pisara) on korostettu ja painamalla sitten kaksi kertaa OK-painiketta. Asetuksen tekeminen on selostettu luvussa sivulla 36. Toimenpiteet toimintahäiriöiden yhteydessä Jos laitteistoosi tulee toimintahäiriö, voit yrittää poistaa häiriön syyn seuraavilla toimenpiteillä ennen kuin kutsut asentajan. Katso ohjeet sivulla 51.

3 Sisällys 1 Tärkeää 2 Turvallisuustiedot 2 2 Toimitus ja käsittely 5 Kuljetus 5 Asennus 5 Mukana toimitetut komponentit 6 Luukkujen irrotus 7 3 Sisäyksikön rakenne 8 4 Putkiliitännät 10 Yleiset putkiliitännät 10 Mitat ja putkiliitännät 11 Lämpöpumppu 13 Sähkökattilatila 13 Aurinko 13 Ulkoinen lämmönlähde 13 Kylmä ja lämmin vesi 14 Lämpöjohtopuoli 14 Allas 14 Kaksi tai useampia lämmitysjärjestelmiä 14 Asennusvaihtoehto 15 5 Sähköliitännät 16 Yleistä 16 Liitännät 18 Asetukset 20 Liitäntämahdollisuudet 21 Lisävarusteiden liitäntä 23 6 Käynnistys ja säädöt 24 Valmistelut 24 Täyttö ja ilmaus 24 Käynnistys ja tarkastus 25 7 Ohjaus - Johdanto 27 Näyttö 27 Valikkojärjestelmä 28 8 Ohjaus - valikot 31 Valikko 1 - SISÄILMASTO 31 Valikko 2 - KÄYTTÖVESI 36 Valikko 3 - INFO 38 Valikko 4 - MIN LAITTEISTO 39 Valikko 5 - HUOLTO 43 9 Huolto 48 Huoltotoimenpiteet Häiriöt 51 Info-valikko 51 Hälytysten käsittely 51 Vianetsintä Lisätarvikkeet Tekniset tiedot 54 Mitat ja varattavien mittojen koordinaatit 54 Käyttövesikapasiteetti 55 Tekniset tiedot 56 Sähkökytkentäkaavio 58 Asiahakemisto 63 Sisällys 1

4 1 Tärkeää Turvallisuustiedot Tässä käsikirjassa selostetaan asennus- ja huoltotoimenpiteitä, jotka tulisi teettää ammattilaisella. Tätä tuotetta eivät saa käyttää henkilöt, joilla on alentunut fyysinen/henkinen kapasiteetti tai puutteellinen kokemus ja taito, ellei heitä valvo tai opasta henkilö, joka on vastuussa heidän turvallisuudestaan. Lapsia pitää valvoa sen varmistamiseksi, etteivät he leiki tuotteella. Pidätämme oikeudet rakennemuutoksiin. NIBE Symbolit HUOM! Tämä symboli merkitsee konetta tai ihmistä uhkaavaa vaaraa. MUISTA! Tämä symboli osoittaa tärkeän tiedon, joka pitää ottaa huomioon laitteistoa hoidettaessa. Sarjanumero Sarjanumero löytyy etuluukun oikeassa alakulmassa ja info-valikosta (valikko 3.1). MUISTA! Anna aina tuotteen sarjanumero (14-merkkinen) vikailmoitusta tehtäessä. Maakohtaiset tiedot Asennuskäsikirja Tämä asennuskäsikirja tulee jättää asiakkaalle. VIHJE! Tämä symboli osoittaa vinkin, joka helpottaa tuotteen käsittelyä. Merkintä VVM 500 on CE-merkitty ja sen kotelointiluokka on IP21. CE-merkintä tarkoittaa, että NIBE vakuuttaa, että tuote täyttää kaikki asianmukaisten EU-direktiivien vaatimukset. CE-merkintä on pakollinen useimmille EU:n alueella myytäville tuotteille valmistuspaikasta riippumatta. IP21 tarkoittaa, ettei tuotteeseen voi työntää esinettä, jonka läpimitta on 12,5 mm tai suurempi ja että se on suojattu pystysuoraan tippuvan veden tunkeutumista vastaan. 2 Luku 1 Tärkeää

5 Asennusten tarkastus Lämmitysjärjestelmä on tarkastettava ennen käyttöönottoa voimassa olevien määräysten mukaan. Tarkastuksen saa tehdä vain tehtävään pätevä henkilö. Täytä myös käyttöohjekirjan sivu, jossa ovat laitteiston tiedot. Kuvaus Huomautus Allekirjoitus Päiväys Lämmitysvesi (sivu 14) Järjestelmä huuhdeltu Järjestelmä ilmattu Kalvopaisuntasäiliö Mudanerotin Varoventtiili Sulkuventtiilit Kattilan paine Kytketty periaatekaavion mukaisesti Säätöventtiilin asetus, kierrosten lukumäärä suljetusta asennosta Käyttövesi (sivu 14) Sulkuventtiilit Sekoitusventtiili Sähkö (sivulla 16) Muut Kytketty tiedonsiirto Ryhmävarokkeet Sisäyksikön varokkeet Kiinteistön varokkeet Ulkolämpötilan anturi Huoneanturi Virrantunnistin Turvakytkin Vikavirtasuoja Varatilatermostaatin asetus Liitetty Luku 1 Tärkeää 3

6 Yhteystiedot AT KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling Tel: +43 (0) Fax: +43 (0) CH NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) Fax: (52) CZ Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: Fax: nibe@nibe.cz DE NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ info@nibe.de DK Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk Tel: Fax: info@volundvt.dk FI NIBE Energy Systems OY, Juurakkotie 3, Vantaa Puh: Fax: info@nibe.fi GB NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: info@nibe.co.uk NL NIBE Energietechniek B.V., Postbus 2, NL-4797 ZG WILLEMSTAD (NB) Tel: Fax: info@nibenl.nl NO ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo Tel. sentralbord: post@abkklima.no PL NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: sekretariat@biawar.com.pl RU "EVAN" 17, per. Boynovskiy, Nizhny Novgorod Tel./fax info@evan.ru SE NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE Markaryd Tel: +46-(0) Fax: +46-(0) info@nibe.se Ellei maatasi ole tässä luettelossa, ota yhteys NIBE AB Sweden:iin tai lue lisätietoja osoitteesta 4 Luku 1 Tärkeää

7 0 R 0 R 2 Toimitus ja käsittely Kuljetus VVM 500 on kuljetettava ja sitä on säilytettävä pystyasennossa ja kuivassa. Sisäänkuljetusta varten VVM 500 voidaan kuitenkin kallistaa varovasti selälleen. Asennustila Jätä laitteen eteen 500 mm vapaata tilaa. Kaikki VVM 500:n huoltotyöt voidaan suorittaa etupuolelta. 500 Asennus Aseta VVM 500 vakaalle alustalle, joka kestää sen painon, mieluiten betonilattialle tai -jalustalle. Säädä laite vaakasuoraan ja vakaaseen asentoon säätöjaloilla. HUOM! Jätä mm vapaata tilaa sisäyksikön ja takana olevan seinän väliin kaapeleiden ja putkien asennusta varten mm VVM 500:n asennustilassa pitää olla lattiakaivo. Luku 2 Toimitus ja käsittely 5

8 LEK LEK LEK Mukana toimitetut komponentit Ulkolämpötilan anturi Huoneanturi Virrantunnistin O-renkaat Sijoitus Varustesarja on tuotteen päällä. 6 Luku 2 Toimitus ja käsittely

9 Luukkujen irrotus Etuluukku 2 1 LEK LEK 1. Irrota ruuvit etuluukun alareunasta. 2. Nosta luukkua ulospäin alareunasta ja ylöspäin. Sivuluukut LEK LEK LEK Sivuluukut voidaan irrottaa asennuksen helpottamiseksi. 1. Irrota ruuvit ylä- ja alareunasta. 2. Käännä luukkua hieman ulospäin. 3. Siirrä luukkua taaksepäin ja hieman sivulla. 4. Vedä luukku sivuun. 5. Vedä luukku eteen. Luku 2 Toimitus ja käsittely 7

10 3 Sisäyksikön rakenne VVM 500 VVM 500 APH 8 Luku 3 Sisäyksikön rakenne

11 Putkiliitännät XL 1 Liitäntä, lämmitysvesi meno XL 2 Liitäntä, lämmitysvesi paluu XL 3 Liitäntä, kylmävesi XL 4 Liitäntä, käyttövesi XL 8 Liitäntä, lämmitysvesi sisään XL 9 Liitäntä, lämmitysvesi ulos XL 13 Liitäntä, aurinkokeräimen meno XL 14 Liitäntä, aurinkokeräimen paluu XL 18 Liitäntä, kuumakaasu sisään XL 19 Liitäntä, kuumakaasu ulos XL 39 Liitäntä, allas * Ei näy kuvassa Komponenttikaavion merkinnät standardin IEC ja mukaan. LVI-komponentit CM 1 Liitäntä paisuntasäiliölle GP 1 Kiertovesipumppu GP 12 Latauspumppu QM 1 Tyhjennysventtiili, lämminvesivaraaja QM 20 Ilmanpoisto, lämmitysjärjestelmä QN 10 Vaihtoventtiili, lämmitysjärjestelmä/lämminvesivaraaja, menojohto QN 11 Shunttiventtiili QN 35 Vaihtoventtiili, lämmitysjärjestelmä/lämminvesivaraaja, paluujohto Anturi jne. BT 2 Lämpötila-anturi, lämpöjohto meno BT 3 Lämpötila-anturi, lämmitysvesi paluu* BT 6 Lämpötilan anturi, käyttövesi ohjaava BT 7 Lämpötila-anturi, käyttövesi, näyttävä BT 54 Lämpötila-anturi, aurinkokierukka BT 63 Lämpötila-anturi, lämmitysvesi meno sähkövastuksen jälkeen Sähkökomponentit AA 1 Sähkövastuskortti AA 2 Peruskortti AA 3 Tulokortti AA 4 Näyttö AA4-XJ3 USB-liitäntä AA4-XJ4 Huoltoliitäntä AA 7 Lisärelekortti EB 1 Sähkövastus FA 1 Automaattivaroke FD 1 Lämpötilarajoitin SF 1 Katkaisin Muut PF 1 PF 3 UB1 UB2 Tyyppikilpi Laitekilpi Kaapeliläpivienti Kaapeliläpivienti Luku 3 Sisäyksikön rakenne 9

12 Typ: Fighter /8kW Art.nr. : Tillv.nr. och tillv.år: separat skylt Spänning: 400V 3N+PE 50Hz Märkström (A): 8.4 A Inställningar av motorskydd: 7 A Värmebärardel -Volym: 1.5 l -Beräkningstryck: 3 bar (0.3 MPa) -Provtryck: 3,9 bar (0,39 MPa) -Beräkningstemp: 100 C Köldmediemängd: 2,2 kg Köldtyp: R407C Provtryck, kylsystem: 26 bar (2,6 MPa) Made by NIBE AB, SE Markaryd, SWEDEN 4 Putkiliitännät Yleiset putkiliitännät Putkiasennukset on tehtävä voimassa olevien määräysten mukaisesti. Järjestelmä edellyttää, että patteripiiri on mitoitettava alhaiselle lämpötilalle. Alimmassa mitoittavassa ulkolämpötilassa (DUT) korkein suositeltu menolämpötila on 55 C ja paluulämpötila 45 C, mutta VVM 500 kestää jopa 65 C. Varoventtiilin poistovesi pitää johtaa lattiakaivoon niin, että kuumavesiroiskeet eivät voi aiheuttaa henkilövahinkoja. Vedenpoistoputki tulee vetää laskevana koko pituudeltaan vesitaskujen välttämiseksi, eikä se saa päästä jäätymään. NIBE suosittelee, että VVM 500 asennetaan mahdollisimman lähelle lämpöpumppua. Lisätietoa komponenttien sijainnista on luvussa Asennusvaihtoehdot. Järjestelmäperiaate VVM 500 koostuu käyttövesikierukasta, sähkövastuksesta, kiertovesipumpuista, paisuntasäiliöstä ja ohjausyksiköstä. Ohjausjärjestelmä on valmis aurinkolämmitystä varten. VVM 500 liitetään lämmitysjärjestelmään. VVM 500 on sovitettu liitettäväksi F20XX/F2300:een. F20XX/F2300 ja VVM 500 muodostavat yhdessä täydellisen lämmityslaitteiston. F2300 kattaa talon koko lämmitys- ja käyttövesitarpeen -25 C saakka. Kun ulkona on kylmä, F20XX/F2300 työskentelee yhdessä VVM 500:n kanssa. Jos ulkolämpötila laskee alle -25 C, kaikki lämmitys tapahtuu VVM 500:lla. -FL2 -CM1 HUOM! Putkisto on huuhdeltava ennen sisäyksikön asennusta epäpuhtauksien aiheuttamien vahinkojen välttämiseksi. -EB15 Suurin kattila- ja lämpöpatteritilavuus VVM 500:n sisätilavuus paisuntasäiliön laskentaa varten on 500 l. Paisuntasäiliön tilavuuden pitää olla vähintään 5 % kokonaistilavuudesta. Esimerkkitaulukko Kokonaistilavuus (l) (sisäyksikkö ja lämmitysjärjestelmä) Tilavuus paisuntasäiliö (l) H -EB100 Menojohto (lämpöpumpusta) Paluujohto (lämpöpumppuun) LEK Paisuntasäiliön esipaine pitää mitoittaa säiliön ja ylimmäksi asennetun lämpöpatterin välisen suurimman korkeuseron mukaan. 0,5 baarin (5 mvp) esipaineella suurin sallittu korkeusero on 5 m. Jos esipaine ei riitä, sitä voidaan nostaa lisäämällä paisuntasäiliöön ilmaa venttiilin kautta. Paisuntasäiliön esipaine on kirjattava tarkastuslistaan sivulla sivulla 3. Esipaineen muutos vaikuttaa säiliön kykyyn mukautua veden tilavuuden muutoksiin. 10 Luku 4 Putkiliitännät

13 Mitat ja putkiliitännät Putkien mitat Liitäntä CM1 Liitäntä paisuntasäiliölle Ø XL1 Lämmitysvesi, meno Ø XL2 Lämmitysvesi, paluu Ø XL3 Kylmävesi Ø XL4 Lämminvesi Ø XL8 Liitäntä, meno LP:stä Ø XL9 Liitäntä, paluu LP:uun Ø G20 G25 G25 G25 G25 G25 G25 sisäp. sisäp. sisäp. sisäp. sisäp. sisäp. sisäp. Luku 4 Putkiliitännät 11

14 Periaatekaavio -CL11 -AA5 -EP5 -GP9 -BT51 -HQ4 -GP9 -FL2 -CM1 -EP21 -AA5 -BT2 -GP20 -QN11 -BT3 -CL11-QN19 -EB15 -EM1 -AA5 -BT52 -EM1 -EP30-BT53 -EP8 -EB100 -GP15 -EP30 -AA25 -GP30 -RM4 T -RM3 -GP4 -QM45 -CM5 T P -FL4 -QM44 -QM43 AA 5 AA 25 BT 2 BT 3 BT 51 BT 52 BT 53 CL 11 CM 1 CM 5 EB 15 EB 100 EM 1 EP 5 EP 8 Lisävarustekortti Ohjausyksikkö Lämpötila-anturi, lämpöjohto meno Lämpötila-anturi, lämpöjohto paluu Lämpötila-anturi, allas Lämpötilan anturi, kattila Lämpötilan anturi, aurinkokeräin Allassarja POOL 500 Paisuntasäiliö, lämmitysvesi Paisuntasäiliö, aurinko VVM 500 F20XX/F2300 Öljy-, kaasu- tai sähkökattila Lämmönsiirrin, allas Aurinkopaneeli EP 21 EP 30 FL 2 FL 4 GP 4 GP 9 GP 15 GP 20 GP 30 HQ 4 QM 4X QN 11 QN 19 RM X Ilmastointijärjestelmä Aurinkosarja SCA 30 Varoventtiili, lämmitysjärjestelmä Varoventtiili, aurinko Kiertovesipumppu, aurinko Kiertopumppu, allas Kiertovesipumppu, ulkoinen lämmönlähde Kiertovesipumppu Pumppuasema SPS 10, SPS 20 Hiukkassuodatin Sulkuventtiili Shunttiventtiili Vaihtoventtiili, allas Takaiskuventtiili 12 Luku 4 Putkiliitännät

15 Lämpöpumppu Liitäntä lämpöpumppuun Kaikki ulkona olevat putket pitää lämpöeristää vähintään 19 mm paksuisella putkieristeellä. VVM 500:a ei ole varustettu sulkuventtiileillä, vaan ne on asennettava sisäyksikön ulkopuolelle huollon helpottamiseksi. -FL2 -CM1 Aurinko Liitäntä aurinkokeräimeen Aurinkokeräimen kytkentään tarvitaan lisävaruste SCA 30, katso Lisävarusteet sivulla 53. -EB15 -FL2 -CM1 -EP30-BT53 -EP8 XL8 -EB15 XL9 XL13 -EP30 -AA25 -GP30 -RM4 T -RM3 -GP4 -QM45 -CM5 T P -FL4 -QM44 -QM43 XL14 -EB100 XL1 XL2 Sähkökattilatila Liitäntä sähkökattilana Liitä lämpöpumpusta tuleva liitäntäputki ((XL8)) lämpöpumppuun menevään putkeen (XL9). XL8 -EB15 -FL2 -CM1 XL9 Ulkoinen lämmönlähde Ulkoisen lämmönlähteen kytkentä Kaasu-/öljy-/sähkökattilan kytkentään tarvitaan lisävaruste DEH 500, katso Lisävarusteet sivulla 53. -EB15 -FL2 -CM1 XL18 XL19 -EM1 -AA5 -GP15 -BT52 -EM1 Luku 4 Putkiliitännät 13

16 Kylmä ja lämmin vesi Kylmäveden ja käyttöveden liittäminen Järjestelmässä pitää olla sekoitusventtiili, jos tehdasasetuksia muutetaan niin, että lämpötila voi ylittää 60 C. Kansallisia määräyksiä pitää noudattaa tehdasasetuksia muutettaessa. Asetus tehdään valikossa (sivu 44). Allas Allaslämmittimen kytkentä Altaan lämmitystä ohjaa allasanturi. Kun altaan lämpötila on alhainen, vaihtoventtiili vaihtaa suuntaa ja ohjaa lämmitysveden altaan lämmönvaihtimeen. Tähän kytkentään tarvitaan lisävaruste POOL FL2 -CM1 XL4 XL3 -CL11 -AA5 -EP5 -GP9 -BT51 -HQ4 POOL -EB15 -CL11-QN19 -FL2 -CM1 XL39 -EB15 -EB101 Lämpöjohtopuoli Lämmitysjärjestelmän kytkeminen Liitäntä termostaateilla varustettuun järjestelmään edellyttää, että kaikkiin pattereihin/silmukoihin asennetaan ohitusventtiili tai että poistetaan muutama termostaatti riittävän virtauksen takaamiseksi. -EB15 -FL2 -CM1 XL1 XL2 Kaksi tai useampia lämmitysjärjestelmiä Kun rakennuksessa on eri lämpötiloja käyttäviä lämmitysjärjestelmiä, voidaan käyttää seuraavia kytkentöjä. Tähän kytkentään tarvitaan lisävaruste ECS 40/ECS 41. -EB15 -FL2 -CM1 -EP21 -AA5 XL1 XL2 -BT2 -GP20 -QN11 -BT3 14 Luku 4 Putkiliitännät

17 Asennusvaihtoehto VVM 500 voidaan asentaa monella eri tavalla, joista alla annetaan muutama esimerkki. Lisätietoja vaihtoehdosta osoitteessa sekä käytettävän lisävarusteen asennusohjeessa. Katso sivulta 53 luettelo lisävarusteista, joita voi käyttää VVM 500:n yhteydessä. Lisälämminvesivaraaja Lisälämminvesivaraaja Jos on tarkoitus asentaa poreamme tai muu suurempi käyttöveden kuluttaja, sisämoduuli on täydennettävä sähkölämmitteisellä lämminvesivaraajalla. Asenna sekoitusventtiili varaajasta lähtevään käyttövesiputkeen. Lämminvesivaraaja sähkövastuksella Sopivia varaajia ovat COMPACT lattialle asennettuna ja EMINENT seinäasennukseen. Jos varaaja on varustettu 15 mm venttiililiitännällä, se tulisi korvata vastaavalla 22 mm liitännällä. Käyttövesikierron kytkentä Käyttövesikierrolla varustettujen järjestelmien bakteerikasvun riskin minimoimiseksi kiertoveden lämpötila ei saa laskea alle 50 C. Järjestelmässä ei myöskään saisi olla käyttövesiputkia, joissa ei kierrä vettä. Säädä käyttövesijärjestelmä niin, että lämpötila ei missään kohdassa järjestelmää ole alle 50 C. -EB15 -FL2 -CM1 XL4 XL3 -GP9 Vv från värmepump Kv Backventil Blandningsventil Vv Luku 4 Putkiliitännät 15

18 VVM 500 APH AB B VVM Sähköliitännät Yleistä Kaikki sähkölaitteet paitsi ulkoanturi, huoneanturi ja virtamuuntajat on valmiiksi kytketty tehtaalla. Sisäyksikkö on kytkettävä irti ennen kiinteistön mahdollista eristystestiä. Jos kiinteistö on varustettu vikavirtasuojilla, VVM 500 pitää kytkeä erilliseen vikavirtasuojaan. Sisäyksikön kytkentäkaavio, katso sivulla 58. Tiedonsiirto- ja anturikaapeleita ulkoisiin liitäntöihin ei saa asentaa vahvavirtajohtojen läheisyyteen. Ulkoisen liitännän tiedonsiirto- ja anturikaapelin johdinalan tulee olla vähintään 0,5 mm², kun käytetään alle 50 m pituisia kaapeleita, esim. tyyppiä EKKX tai LiYY. Kun kaapelit vedetään VVM 500:ssa, täytyy käyttää läpivientejä UB1 ja UB2 (merkitty kuvaan). Läpivienneissä UB1 ja UB2 kaapelit vedetään lämpöpumpun läpi takapuolelta etupuolelle. HUOM! Katkaisinta (SF1) ei saa asettaa asentoon " " tai " " ennen kattilaveden täyttöä. Lämpötilarajoitin, termostaatti ja sähkövastus voivat muuten vahingoittua. Automaattivaroke Sisäyksikkö ja suuri osa sen sisäisistä komponenteista on suojattu sisäisesti automaattivarokkeella (FA1). Lämpötilarajoitin Lämpötilanrajoitin (FD1) katkaisee sähkövastuksen virransyötön, jos lämpötila nousee välille C, ja palautetaan manuaalisesti. Palautus Lämpötilanrajoitin (FD1) on etuluukun takana. Palauta lämpötilarajoitin painamalla sen painiketta (FD1-SF2) pienellä ruuvitaltalla. MUISTA! Tarkasta lämpötilarajoitin ja automaattivaroke. Ne ovat voineet laueta kuljetuksen aikana. APH HUOM! Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa. Katkaise virta turvakytkimellä ennen mahdollista huoltoa. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. 16 Luku 5 Sähköliitännät

19 VVM 500 VVM 500 VVM 500 Luoksepääsy, sähkökytkentä Sähkökaappien muovikansi avataan ruuvitaltalla. HUOM! Tulokortin kansi avataan ilman työkaluja. Luukun irrotus, peruskortti MUISTA! Peruskortin luukun irrotusta varten pitää tulokortin luukku ensin irrottaa. Luukun irrotus, tulokortti A 1 B 1 2 APH 2 1. Paina salpa alas. 2. Kallista luukkua ja ota se pois. Luukun irrotus, sähkövastuskortti 1 A B 2 APH APH 1. Työnnä ruuvitaltta (A) sisään ja käännä salpaa varovasti alaspäin (B). 2. Kallista luukkua ja ota se pois. Kaapelipidike Käytä sopivaa työkalua kaapeleiden irrottamiseen/kiinnittämiseen sisäyksikön liittimistä LEK Työnnä ruuvitaltta (A) sisään ja käännä salpaa varovasti alaspäin (B). 2. Kallista luukkua ja ota se pois. Luku 5 Sähköliitännät 17

20 VVM 500 APH VVM 500 APH Liitännät HUOM! Häiriöiden välttämiseksi ulkoisten liitäntöjen tiedonsiirto- ja/tai anturikaapeleita ei saa asentaa alle 20 cm etäisyydelle vahvavirtakaapeleista. Sähköliitäntä VVM 500 kytketään turvakytkimeen, jonka kosketinväli on vähintään 3 mm. Johdinalan tulee vastata käytettävää varoketta. Mukana toimitettu syöttökaapeli (pituus n. 2 m) on kytketty liittimeen X1 sähkövastuskortissa (AA1). Liitäntäkaapeli on VVM 500n takapuolella (katso mittapiirros alla). Ulkolämpötilan anturi Ulkolämpötila-anturi (BT1) on sijoitettava varjoisaan paikkaan talon pohjois- tai luoteispuolelle, jottei esim. aamuaurinko vaikuta siihen. Anturi kytketään liittimiin X6:1 ja X6:2 tulokortissa (AA3). Käytä 2-napaista kaapelia, jonka poikkipinta-ala on vähintään 0,5 mm². Mahdollinen kaapeliputki on tiivistettävä, jotta kosteutta ei tiivisty ulkoanturin koteloon Liitäntä N 0 PE L1 1 L2 L3 PE1 Tariffiohjaus Jos sähkövastuksen jännitteensyöttö katkeaa tietyksi ajaksi, täytyy samanaikaisesti tapahtua esto AUX-tulon kautta, katso "Liitäntämahdollisuudet - Mahdolliset valinnat AUX-tuloille". 18 Luku 5 Sähköliitännät

21 VVM 500 APH VVM 500 APH Huoneanturi VVM 500:n mukana toimitetaan huoneanturi (BT50). Huoneanturilla on kolme toimintoa: F20XX VVM Näytä todellinen huonelämpötila VVM 500:n näytössä. 2. Tarjoaa mahdollisuuden muuttaa huoneenlämpötilaa, C. 3. Mahdollistaa huonelämpötilan parantamisen/vakauttamisen. A+ B- GND Asenna anturi neutraaliin paikkaan, jonka lämpötila halutaan tietää. Sopiva paikka on esim. vapaa käytävän seinä n. 1,5 m korkeudella lattiasta. On tärkeää, että anturi voi mitata huonelämpötilan oikein, eikä sitä sijoiteta esim. syvennykseen, hyllyjen väliin, verhon taakse, lämmönlähteen yläpuolelle tai läheisyyteen, ulko-ovesta tulevaan vetoon tai suoraan auringonpaisteeseen. Myös suljetut patteritermostaatit voivat aiheuttaa ongelmia F2026 VVM Sisäyksikkö toimii ilman antureita, mutta jos halutaan lukea talon sisälämpötila VVM 500:n näytössä, anturi pitää asentaa. Huoneanturi kytketään liittimiin X6:3 ja X6:4 tulokortissa (AA3). Jos anturia käytetään huonelämpötilan muuttamiseen ( C) ja/tai huonelämpötilan parantamiseen/vakauttamiseen, anturi pitää aktivoida valikossa Jos huoneanturia käytetään huoneessa, jossa on lattialämmitys, siinä tulee olla vain näyttötoiminto, ei huonelämpötilan ohjausta. RG 05 F MUISTA! Talon lämpötilan muuttuminen kestää aikansa. Esimerkiksi lattialämmityksen yhteydessä lyhyt aikajakso ei aiheuta merkittävää huonelämpötilan muutosta. Tiedonsiirto Jos VVM 500 liitetään lämpöpumppuun, se kytketään liittimiin X4:13, X4:14 ja X4:15 tulokortissa (AA3). Luku 5 Sähköliitännät 19

22 VVM 500 APH Asetukset Varatila Kun sisäyksikkö asetetaan varatilaan (SF1 arvoksi asetetaan ), vain tärkeimmät toiminnot ovat toiminnassa. Käyttövesikapasiteetti on rajoitettu. Valvontakytkintä ei ole kytketty. Kiinteä menolämpötila. Sähkövastus -enimmäisteho Maksimiteho on 9 kw. Tehdasasetus on 9 kw. Sähkövastuksen teho on jaettu 4 portaaseen alla olevan taulukon mukaisesti. Sähkövastuksen maksimiteho asetetaan valikossa Sähkövastuksen tehoportaat Sähkövastus (kw) Maks. (A) L1 0,0 0,0 0,0 8,7 8,7 Maks. (A) L2 0,0 8,7 8,7 8,7 16,2 Maks. (A) L3 0,0 0,0 8,7 8,7 16,2 Taulukossa näkyy suurin vaihevirta eri sähköportailla. Jos virrantunnistimet on kytketty, sisäyksikkö valvoo vaihevirtoja. Jos jokin vaihe ylikuormittuu, teho jaetaan toiselle/muille vaiheille. HUOM! Katkaisinta (SF1) ei saa asettaa asentoon " " tai ennen kuin VVM 500 on täytetty vedellä. Lämpötilarajoitin, termostaatti ja sähkövastus voivat muuten vahingoittua. Teho varatilassa Sähkövastuksen teho varatilassa asetetaan sähkövastuskortissa (AA1) olevalla dip-kytkimellä (SF1) alla olevan taulukon mukaan. Tehdasasetus on 6 kw kw ON 1 pois pois päällä päällä pois pois pois pois 3 pois päällä päällä päällä 4 pois pois pois päällä 5 päällä päällä päällä päällä 6 pois pois pois päällä Kuvassa dip-kytkin ((AA1-SF1)) tehdasetuksessa, eli 6 kw. Varatilatermostaatti Varatilan menojohdon lämpötila asetetaan termostaatilla (FD1-BT30). Sen arvoksi voi asettaa joko 35 (esiasetus, esim. lattialämmitys) tai 45 C (esim.patterit). LEK 20 Luku 5 Sähköliitännät

23 VVM 500 Liitäntämahdollisuudet Valvontakytkin Kun kiinteistössä on lisäsähköä käytettäessä monta sähkönkuluttajaa kytkeytyneenä, on olemassa vaara, että kiinteistön päävarokkeet laukeavat. Sisäyksikkö on varustettu sisäänrakennetulla valvontakytkimellä, joka ohjaa sähkövastuksen tehoportaita jakamalla kulutuksen eri vaiheille tai kytkemällä ne pois, jos jokin vaihe ylikuormittuu. Vastukset kytketään päälle, kun muu virrankulutus laskee. Virtamuuntajan kytkentä Virran mittausta varten on asennettava virtatunnistin kuhunkin kiinteistön sähkökeskukseen tulevaan vaihejohtoon. Tämä on suositeltavaa tehdä sähkökeskuksessa. Kytke virrantunnistin moninapaiseen kaapeliin sähkökeskuksen vieressä olevassa kotelossa. Käytä kotelon ja sisäyksikön välillä moninapaista kaapelia, jonka ala on vähintään 0,5 mm². Kytke kaapeli tulokortin (AA3) liittimeen X4:1-4, jossa X4:1 on yhteinen liitin kolmelle virtamuuntajalle. Kiinteistön päävarokkeen koko asetetaan valikossa Inkommande el PEN L1 L 2 L 3 MUISTA! Jos ulkoinen kosketintoiminto tai anturi kytketään VVM 500-lämpöpumppuun, käytetyn tulon tai lähdön toiminto pitää valita valikossa 5.4, katso sivulla 46. Tulokortin valittavat tulot näille toiminnoille ovat AUX1 (X6:9-10), AUX2 (X6:11-12), AUX3 (X6:13-14), AUX4 (X6:15-16) ja AUX5 (X6:17-18). Lähtö on AA3:X7. Yllä olevassa esimerkissä käytetään tuloja AUX1 (X6:9-10) ja AUX2 (X6:11-12) tulokortissa (AA3). MUISTA! Osa seuraavista toiminnoista voidaan aktivoida ja ohjelmoida valikkoasetuksilla. Elcentral Värmepump AUX-tulojen vaihtoehdot Kontaktori lisälämmön ulkoiselle estolle Kun ulkoista lisälämmön estoa käytetään, se voidaan kytkeä etuluukun takana olevan tulokortin (AA3) liittimeen (X6). Lisälämpö kytketään pois kytkemällä potentiaalivapaa kosketintoiminto tuloon, joka valitaan valikossa 5.4, katso sivulla 46. Lisälämmön ja kompressorin esto voidaan yhdistää. Teho on kytketty pois, kun kosketin on suljettu. APH Ulkoiset liitäntämahdollisuudet Tulokortissa (AA3) on VVM 500 ohjelmallisesti ohjatut tulot ja lähdöt ulkoisen kosketintoiminnon tai anturien kytkentään. Tämä tarkoittaa, että kun ulkoinen kosketintoiminto tai anturi kytketään johonkin kuudesta erikoisliittimestä, oikea toiminto pitää valita VVM 500:n ohjelmistossa. Kosketin lämmityksen ulkoiselle estolle Kun lämmityksen ulkoista estoa käytetään, se voidaan kytkeä liittimeen X6 etuluukun takana olevassa tulokortissa (AA3). Lämmityskäyttö kytketään pois kytkemällä potentiaalivapaa kosketintoiminto tuloon, joka valitaan valikossa 5.4, katso sivulla 46. Koskettimen sulkeminen estää lämmityskäytön. Kosketin aktivoinnille "tilapäinen luksus" Ulkoinen kosketintoiminto voidaan kytkeä VVM 500-lämpöpumppuun käyttövesitoiminnon aktivointia varten "tilapäinen luksus". Koskettimen pitää olla poten- Luku 5 Sähköliitännät 21

24 VVM 500 VVM 500 APH APH tiaalivapaa ja se kytketään valittuun tuloon (valikko 5.4, katso sivulla 46) liittimeen X6 tulokortissa (AA3). "tilapäinen luksus" aktivoidaan, kun kosketin on suljettuna. Kosketin aktivoinnille "ulkoinen säätö" Ulkoinen kosketintoiminto voidaan kytkeä VVM 500-lämpöpumppuun menolämpötilan ja siten huonelämpötilan muuttamiseksi. Kun kosketin on kiinni ja huoneanturi on kytketty ja aktivoitu, lämpötila muutetaan C-asteina. Ellei huoneanturia ole kytketty tai aktivoitu, asetetaan "lämpötila" haluttu muutos (lämpökäyrän siirto) valitulla askelmäärällä. Arvo on säädettävissä välillä -10 ja +10. lämmitysjärjestelmä 1 Koskettimen pitää olla potentiaalivapaa ja se kytketään valittuun tuloon (valikko 5.4, katso sivulla 46) liittimeen X6 tulokortissa (AA3). Muutoksen arvo asetetaan valikossa 1.9.2, "ulkoinen säätö". lämmitysjärjestelmät 2-4 Kuvassa rele hälytystilassa. Jos katkaisin (SF1) on asennossa " " tai " ", rele on hälytystilassa. Ulkoinen kiertovesipumppu, pohjavesipumppu tai käyttöveden kierrätyspumppu kytketään summahälytysreleeseen alla olevan kuvan mukaan. HUOM! Merkitse sähkökaappiin varoitus ulkoisesta jännitteestä. Ulkoinen säätö lämmitysjärjestelmille 2-4 vaatii litätarvikkeen (ECS 40). Katso asennusohjeet lisätarvikkeen asentajan käsikirjasta. AUX-lähdön vaihtoehdot (potentiaalivapaa vaihtava rele) Ulkoiset liitännät voidaan tehdä potentiaalivapaalla vaihtavalla releellä (maks. 2 A) tulokortin (AA3) liittimessä X7. Valittavat toiminnot ulkoiselle liitännälle: Summahälytyksen ilmaisu. Jäähdytystilan ilmaisu (vain jos jäähdytysmoduuli on asennettu tai lämpöpumpussa on sisäänrakennettu jäähdytystoiminto). Käyttövesikierron kiertovesipumpun ohjaus. Ulkoinen kiertovesipumppu (lämmitysvesi). Ulkoinen vaihtoventtiili lämmitysvedelle. Ulkoinen kiertovesipumppu, esim. ulkoinen pumppuja shunttiryhmä. F1X45 Externt L N PE L N PE MUISTA! Relelähdön maksimikuormitus on 2 A (230V AC). Jos jokin edellä mainituista kytketään liittimeen X7, se pitää valita valikossa 5.4, katso sivulla 46. Summahälytys on aktivoitu tehtaalla. HUOM! Lisätarvikekortti vaaditaan, jos useita toimintoja kytketään liittimeen X7 ja summahälytyksen ilmaisu on aktivoitu (katso sivulla 53). 22 Luku 5 Sähköliitännät

25 Lisävarusteiden liitäntä Ohjeet lisätarvikkeiden kytkentään ovat lisävarusteen asennusohjeessa. Sivulla 53 on luettelo lisävarusteista, joita voi käyttää VVM 500:n yhteydessä. Luku 5 Sähköliitännät 23

26 VVM Käynnistys ja säädöt Valmistelut 1. Varmista, että katkaisin (SF1) on asennossa ( ). 2. Varmista, että tyhjennysventtiili on kokonaan kiinni ja että lämpötilarajoitin (FD1) ei ole lauennut. MUISTA! Tarkasta VVM 500:n lämpötilarajoitin (FD1) ja automaattivaroke (FA1). Ne ovat voineet laueta kuljetuksen aikana. Täyttö ja ilmaus Käyttövesisilmukan täyttö 1. Avaa kuumavesihana. 2. Avaa ulkoinen sulkuventtiili. Tämän venttiilin on oltava käytön aikana kokonaan auki. 3. Kun lämminvesihanasta tulee vettä, käyttövesikierukka on täynnä ja hanan voi sulkea. APH Lämmitysjärjestelmän täyttö 1. Avaa ilmausventtiilit (QM20). 2. Avaa ulkoinen täyttöventtiili. Kattilaosa ja loput lämmitysjärjestelmästä täyttyy vedellä. 3. Sulje venttiili, kun ilmanpoistoventtiilistä (QM20) virtaavassa vedessä ei ole ilmaa. Painemittarin näyttämän paineen tulisi jonkun ajan kuluttua alkaa nousta. Kun ulkoisen varoventtiilin avautumispaine saavutetaan, varoventtiilistä alkaa tulla vettä. Sulje silloin täyttöventtiili. 4. Avaa ulkoista varoventtiiliä, kunnes kattilan paine laskee normaalille käyttöalueelle (n. 1 bar) ja tarkista, että järjestelmässä ei ole ilmaa kiertämällä ilmanpoistoventtiiliä (QM20). Lämmitysjärjestelmän ilmaus 1. Katkaise sisäyksikön jännitteensyöttö. 2. Ilmaa sisäyksikkö ilmausventtiilien (QM20) avulla ja muu lämmitysjärjestelmä sen omien ilmausventtiileiden avulla. 3. Toista täyttö ja ilmaus, kunnes kaikki ilma on poistunut ja paine on oikea. 24 Luku 6 Käynnistys ja säädöt

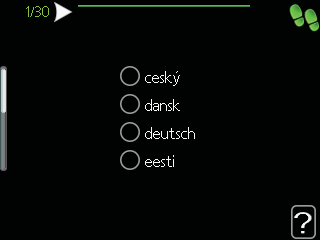

27 Käynnistys ja tarkastus Aloitusopas HUOM! Lämmitysjärjestelmä on täytettävä vedellä ja ilmattava ennen kuin katkaisin käännetään asentoon "". 1. Käännä laitteiston katkaisin (SF1) asentoon. 2. Noudata aloitusoppaan ohjeita laitteiston näytössä. Ellei aloitusopas käynnisty, kun käynnistät laitteiston, voit käynnistää sen käsin valikossa 5.7. VIHJE! Katso sivulla 27 laitteiston ohjausjärjestelmän esittely (ohjaus, valikot jne.). Käynistys Aloitusopas käynnistyy, kun laitteisto käynnistetään ensimmäistä kertaa. Aloitusoppaassa neuvotaan mitä tulee tehdä ensimmäisen käynnistyksen yhteydessä sekä käydään läpi laitteiston perusasetukset. Aloitusopas varmistaa, että käynnistys suoritetaan oikein eikä sitä saa sen vuoksi ohittaa. Aloitusopas voidaan käynnistää myöhemmin valikossa 5.7. A. Sivu Tästä näet miten pitkällä olet aloitusoppaassa. Voit selata aloitusoppaan sivuja seuraavasti: 1. Kierrä valitsinta, kunnes nuoli vasemmassa yläkulmassa (sivunumeron vieressä) on merkitty. 2. Siirry seuraavalle sivulle aloitusoppaassa painamalla OK-painiketta. B. Nimi ja valikkonumero Tästä näet mihin ohjausjärjestelmän valikkoon tämä aloitusoppaan sivu perustuu. Suluissa olevat numerot ovat valikon numero ohjausjärjestelmässä. Lisätietoa kyseisestä valikosta löydät sen ohjevalikosta tai asentajan käsikirjasta sivulla 31. C. Vaihtoehto / asetus Näin teet järjestelmän asetukset. D. Ohjevalikko Monissa valikoissa on symboli, joka osoittaa että käytettävissä on lisäohjeita. Ohjeteksteihin käsiksi pääsy: 1. Merkitse ohjekuvake kiertämällä valitsinta. 2. Paina OK-painiketta. Ohjetekstit koostuvat usein useammasta sivusta, joita voit selata valitsimella. MUISTA! Kun aloitusopas on käynnissä, yksikään laitteiston toiminnoista ei käynnisty automaattisesti. Opas ilmestyy jokaisen käynnistyksen yhteydessä, kunnes se estetään viimeisellä sivulla. Aloitusoppaassa liikkuminen A. B. C. D. Luku 6 Käynnistys ja säädöt 25

28 Käynnistys ilman lämpöpumppua Sisäyksikkö voidaan käyttää ilman lämpöpumppua niin, että sähkövastuksella tuotetaan käyttövesi ja lämmitysvesi esim. ennen kuin lämpöpumppu on asennettu. Liitä lämpöpumpusta tuleva liitäntäputki (XL8) lämpöpumppuun menevään putkeen (XL9). Mene valikkoon Järjestelmäasetukset ja lämpöpumpun deaktivointi. Tillgängligt tryck (Pa) % HUOM! Valitse käyttötila auto tai käsinohjaus kun sisäyksikköä käytetään lämpöpumpun kanssa. Pumpun nopeus Molemmat VVM 500:n kiertovesipumput ovat taajuusohjattuja ja säätävät nopeuden ohjauksen avulla ja lämmöntarpeen perusteella. Valikossa on kaksi käyttötilaa kiertovesipumpuille, jatkuva ja auto. Jos auto on valittu, kiertovesipumppuja ohjataan automaattisesti lämmitysvesi- ja käyttövesitarpeen mukaan % 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 Luftflöde (l/s) Jälkisäätö, ilmaus Alkuaikoina lämmitysvedestä vapautuu ilmaa ja ilmaukset ovat ehkä tarpeen. Jos lämpöpumpusta kuuluu lorinaa, koko järjestelmä on ilmattava uudelleen. Järjestelmä ilmataan ilmausventtiilien (QM20) avulla. Ilmauksen aikana VVM 500:n tulee olla pois päältä. LEK Tillgängligt tryck (Pa) % % 0 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 Luftflöde (l/s) 26 Luku 6 Käynnistys ja säädöt

29 7 Ohjaus - Johdanto Näyttö F Katkaisin (SF1) Katkaisin on kolme tilaa: Päällä ( ) Valmiustila ( ) Varatila ( ) Varatilaa tulee käyttää vain silloin, kun sisäyksikössä on jokin vika. Tässä tilassa kompressori pysäytetään ja sähkövastus on aktivoitu. Sisäyksikön näyttö on sammutettu ja merkkivalo palaa keltaisena. A B C D E Näyttö Näytössä näytetään ohjeita, asetukset ja käyttötietoja. Selkeän näytön ja helppokäyttöisen valikkojärjestelmän avulla voit helposti liikkua valikoissa ja selata vaihtoehtoja asetusten muuttamiseksi tai saadaksesi haluamasi tiedot. Tilan merkkivalo Merkkivalo ilmaisee sisäyksikön tilan. Se: palaa vihreänä normaalitilassa. palaa keltaisena, kun varatila on aktivoitu. palaa punaisena hälytyksen lauettua. OK-painike OK-painiketta käytetään seuraaviin: vahvista alivalikon/vaihtoehdon/asetuksen/aloitusoppaan sivun valinta. Takaisin-painike Takaisin-painiketta käytetään: palataksesi edelliseen valikkoon. peruuttaaksesi asetuksen, jota ei ole vahvistettu. Valitsin Valitsinta voi kiertää oikealle tai vasemmalle. Voit: siirtyä valikoissa ja vaihtoehtojen välillä. suurentaa tai pienentää arvoa. vaihtaa sivua monisivunäytössä (esim. ohjeteksti ja huoltotiedot). Luku 7 Ohjaus - Johdanto 27

30 Valikkojärjestelmä Kun sisäyksikön ovi avataan, näytössä näkyvät valikkojärjestelmän neljä päävalikkoa sekä tietyt perustiedot. Näytön kuvakkeet Näytössä voivat näkyä seuraavat kuvakkeet käytön aikana. Symboli Kuvaus Tämä kuvake näkyy infomerkin vieressä, jos valikossa 3.1 on tietoa, joka sinun tulee huomioida. Nämä kaksi kuvaketta näkyvät, jos kompressori tai lisälämpö on estetty VVM 500:ssä. Eston syynä voi olla esim. valikossa 4.2 valittu käyttötila, se että esto on ohjelmoitu valikossa tai on ilmennyt hälytys, joka estää niiden toiminnan. Kompressorin esto. Valikko 1 - SISÄILMASTO Sisäilman laadun asetukset ja ohjelmointi. Katso sivulla 31. Valikko 2 - KÄYTTÖVESI Käyttövesituotannon asetukset ja ohjelmointi. Katso sivulla 36. Valikko 3 - INFO Lämpötilan ja muiden käyttötietojen näyttö sekä hälytyslokiin käsiksi pääsy. Katso sivu 38. Lisäenergian esto. Tämä kuvake näkyy kun käyttöveden luksustoiminto on aktivoitu. Tämä symboli ilmaisee, että aurinkolämmitys on aktiivinen. Vaatii lisävarusteen. Tämä kuvake näkyy, jos "loma-asetus" on aktivoitu valikossa 4.7. Valikko 4 - MIN LAITTEISTO Kellonajan, päiväyksen, kielen, näytön, käyttötilan jne. asetus. Katso sivu 39. Valikko 5 - HUOLTO Lisäasetukset. Nämä asetukset eivät ole loppukäyttäjän käytettävissä. Valikko tulee näkyviin, kun takaisin-painike pidetään painettuna 7 sekunnin ajan. Katso sivu Luku 7 Ohjaus - Johdanto

31 Käyttö Kohdistinta siirretään kiertämällä valitsinta oikealle tai vasemmalle. Merkityt kohdat ovat aina vaaleita ja/tai niissä on ylöskäännetty taite. Valitse valikko Valikkojärjestelmässä liikutaan merkitsemällä päävalikko ja painamalla sitten OK-painiketta. Näyttöön tulee uusi ikkuna alivalikoineen. Valitse yksi alivalikoista merkitsemällä se ja painamalla OK-painiketta. Aseta arvo Valitse vaihtoehto Yhden arvon asettamiseksi: 1. Merkitse valitsimella asetettava arvo. 2. Paina OK-painiketta. Arvon tausta muuttuu vihreäksi, mikä tarkoittaa, että olet säätötilassa. 3. Suurenna arvoa kiertämällä valitsinta oikealle ja pienennä arvoa kiertämällä sitä vasemmalle. 4. Vahvista asetettu arvo painamalla OK-painiketta. Palaa alkuperäiseen arvoon painamalla takaisin-painiketta. Useita vaihtoehtoja sisältävässä valikossa valittu vaihtoehto näytetään vihreällä ruksilla. Toisen vaihtoehdon valitsemiseksi: 1. Merkitse haluttu vaihtoehto. Yksi vaihtoehdoista on esivalittu (valkoinen). 2. Vahvista valinta painamalla OK-painiketta. Valitun vaihtoehdon viereen tulee vihreä ruksi. Luku 7 Ohjaus - Johdanto 29

32 Selaa ikkunoita Valikossa voi olla useita ikkunoita. Siirry ikkunoiden välillä kiertämällä valitsinta. Selaa aloitusoppaan ikkunoita 1. Kierrä valitsinta, kunnes nuoli vasemmassa yläkulmassa (sivunumeron vieressä) on merkitty. 2. Siirry seuraavaan kohtaan aloitusoppaassa painamalla OK-painiketta. Ohjevalikko Monissa valikoissa on symboli, joka osoittaa että käytettävissä on lisäohjeita. Ohjeteksteihin käsiksi pääsy: 1. Merkitse ohjekuvake kiertämällä valitsinta. 2. Paina OK-painiketta. Ohjetekstit koostuvat usein useammasta sivusta, joita voit selata valitsimella. 30 Luku 7 Ohjaus - Johdanto

33 8 Ohjaus - valikot Valikko 1 - SISÄILMASTO Yleiskuvaus 1 - SISÄILMASTO lämpötila ohjelmointi lisäasetukset lämmitys lämpökäyrä ulkoinen säätö pienin menolämpötila huoneanturiasetukset oma käyrä pisteensiirto Alivalikot Valikossa SISÄILMASTO on useita alivalikoita. Valikoiden oikealla puolella näkyvät kunkin valikon tilatiedot. Valikko lämpötila Jos talossa on useita lämmitysjärjestelmiä, tämä näytetään näytössä jokaisen järjestelmän omana lämpömittarina. Lämpötilan asetus (huoneanturi on asennettu ja aktivoitu): Säätöalue: 5-30 C Tehdasasetus: 20 Näytössä näkyy lämpötila ( C), jos lämmitysjärjestelmää ohjaa huoneanturi. Huonelämpötila muutetaan asettamalla haluttu lämpötila näyttöön valitsimella. Vahvista uusi asetus painamalla OKpainiketta. Uusi lämpötila näkyy näytön kuvakkeen oikealla puolella. Lämpötilan asetus (ilman aktivoitua huoneanturia): Säätöalue: Tehdasasetus: 0 Näytössä näkyy lämmityksen asetettu arvo (käyrän muutos). Sisälämpötilaa nostetaan tai lasketaan suurentamalla tai pienentämällä näytöllä näkyvää arvoa. Aseta uusi arvo valitsimella. Vahvista uusi asetus painamalla OK-painiketta. Määrä, jolla arvoa pitää muuttaa, jotta saavutetaan yhden asteen muutos sisälämpötilassa, riippuu talon lämmitysjärjestelmästä. Lattialämmityksen yhteydessä saattaa riittää yksi askel, mutta patterit vaativat kolme askelta. Aseta haluttu arvo. Uusi arvo näkyy näytön kuvakkeen oikealla puolella. MUISTA! Patterien tai lattialämmön termostaatit saattavat jarruttaa huonelämpötilan kohoamista. Avaa termostaattiventtiilit kokonaan (paitsi huoneissa, jotka jostain syystä halutaan pitää viileämpinä esim. makuuhuoneet). VIHJE! Odota vuorokausi ennen uutta asetusta, jotta huonelämpötila ehtii asettua. Jos ulkona on kylmä ja huonelämpötila on liian alhainen, lisää lämpökäyrän jyrkkyyttä valikossa yhden askeleen verran. Jos ulkona on kylmä ja huonelämpötila on liian korkea, pienennä lämpökäyrän jyrkkyyttä valikossa askeleen verran. Jos ulkona on lämmintä ja huonelämpötila on liian alhainen, suurenna arvoa valikossa 1.1 yhden askeleen verran. Jos ulkona on lämmintä ja huonelämpötila on liian korkea, pienennä arvoa valikossa 1.1 yhden askeleen verran. Valikko ohjelmointi Voit myös ohjelmoida pidemmän ajan valitulle ajanjaksolle (loma) valikossa 4.7. Valikko lämmitys Tässä voit ohjelmoida talon lämpötilan korotuksen tai pienennyksen kolmelle eri ajanjaksolle päivässä. Jos huoneanturi on asennettu ja aktivoitu, asetetaan haluttu huonelämpötila ( C) ajanjaksolla. Ellei huoneanturia ole aktivoitu, asetetaan haluttu muutos (valikon 1.1 asetukselle). Jotta huonelämpötila muuttuu yhden asteen, vaaditaan noin yhden askeleen muutos lattialämmitysjärjestelmässä ja noin 2-3 askeleen muutos patterijärjestelmässä. Luku 8 Ohjaus - valikot 31

34 Jos kaksi eri asetusta on ristiriidassa keskenään, se näytetään punaisella huutomerkillä rivin lopussa. Ohjelma: Tässä valitaan muutettava ohjelma. Aktivoitu: Tässä valitaan ohjelma valitulle ajanjaksolle. Deaktivointi ei vaikuta asetettuihin aikoihin. Järjestelmä: Tässä valitaan mitä lämmitysjärjestelmää ohjelma koskee. Tämä vaihtoehto näytetään vain, jos lämmitysjärjestelmiä on useampia. Päivä: Tässä valitaan mitä viikonpäiviä ohjelma koskee. Tietyn päivän ohjelmointi poistetaan nollaamalla kyseisen päivän ajat asettamalla käynnistysajaksi sama kuin pysäytysaika. Jos käytetään riviä "kaikki", kaikki ajanjakson päivän ohjelmoidaan rivin mukaan. Aikajakso: Tässä valitaan käynnistysaika ja pysäytysaika valittuna päivänä ohjelmointia varten. Säätö: Tässä asetetaan kuinka paljon lämpökäyrä muuttuu ohjelman aikana valikon 1.1 suhteen. Jos huoneanturi on asennettu, haluttu huonelämpötila asetetaan C-asteina. VIHJE! Jos haluat asettaa samanlaiset ohjelmat jokaiselle viikonpäivälle, merkitse ensin "kaikki" ja muuta sitten halutut päivät. Valikko lisäasetukset Valikossa lisäasetukset on oranssi teksti, mikä tarkoittaa, että se on tarkoitettu asentajan käyttöön. Tässä valikossa on useita alivalikoita. lämpökäyrä Lämpökäyrän jyrkkyyden asetus. ulkoinen säätö Lämpökäyrän muutoksen säätö, kun ulkoinen kosketin on kytketty. pienin menolämpötila Alimman sallitun menojohdon lämpötilan asetus. huoneanturiasetukset Huoneanturin asetukset. oma käyrä Oman lämpökäyrän määrittäminen. pisteensiirto Lämpökäyrän muutoksen säätäminen tietyssä ulkolämpötilassa. Valikko lämpökäyrä lämpökäyrä Säätöalue: 0-15 Tehdasasetus: 9 Valikossa lämpökäyrä voit nähdä talon lämpökäyrän. Lämpökäyrän tehtävä on varmistaa tasainen sisälämpötila kaikissa ulkolämpötiloissa ja säästää siten energiaa. Tämän lämpökäyrän perusteella sisäyksikön ohjausyksikkö määrittää lämmitysjärjestelmään menevän veden lämpötilan, menolämpötilan, ja siten sisälämpötilan. Tässä voit valita lämpökäyrän ja lukea, miten menolämpötila muuttuu eri ulkolämpötiloissa. MUISTA! Jos pysäytysaika on ennen aloitusaikaa, ajanjakso jatkuu yli puolenyön. Ohjelma käynnistyy aina sinä päivänä, jolle aloitusaika on asetettu. Talon lämpötilan muuttuminen kestää aikansa. Esimerkiksi lattialämmityksen yhteydessä lyhyt aikajakso ei aiheuta merkittävää huonelämpötilan muutosta. 32 Luku 8 Ohjaus - valikot

35 Lämpökäyrän jyrkkyys Menojohdon lämpötila maksimi- ja minimiarvot C 70 Brantare kurvlutning C Maximivärde Minimivärde C UTETEMPERATUR Lämpökäyrän jyrkkyys ilmaisee, kuinka monta astetta lämpöjohdon menolämpötilaa nostetaan/lasketaan, kun ulkolämpötila laskee/nousee. Jyrkempi käyrä tarkoittaa korkeampaa menolämpötilaa kylmemmässä ulkolämpötilassa. Käyrän ihannejyrkkyys riippuu paikallisista ilmasto-olosuhteista, talon lämmitysjärjestelmästä (patteri- vai lattialämmitys) sekä siitä, kuinka hyvin talo on eristetty. Lämpökäyrä asetetaan lämmitysjärjestelmän asennuksen yhteydessä, mutta sitä on ehkä säädettävä jälkeenpäin. Sen jälkeen lämpökäyrää ei normaalisti tarvitse muuttaa. MUISTA! Sisälämpötilan hienosäädön yhteydessä lämpökäyrää siirretään ylös- tai alaspäin. Tämä tehdään valikossa 1.1 lämpötila. Käyrän muutos C UTETEMPERATUR Koska menojohdon pyyntilämpötila ei voi nousta korkeammaksi kuin asetettu maksimiarvo eikä laskea alemmaksi kuin asetettu minimiarvo, lämpökäyrä kääntyy vaakasuuntaan näissä lämpötiloissa. MUISTA! Lattialämmitysjärjestelmän yhteydessä suurin menojohdon lämpötila asetetaan tavallisesti välille 35 ja 45 C. Tarkasta lattian suurin sallittu lämpötila lattiatoimittajaltasi. Käyrän päässä oleva numero osoittaa käyrän jyrkkyyden. Lämpömittarin vieressä oleva numero osoittaa lämpökäyrän muutoksen. Aseta uusi arvo valitsimella. Vahvista uusi asetus painamalla OK-painiketta. Käyrä 0 on oma lämpökäyrä, joka on luotu valikossa C Förskjuten värmekurva Toisen lämpökäyrän valitsemiseksi (lämpökäyrän jyrkkyys): HUOM! Jos lämmitysjärjestelmiä on vain yksi, käyrän numero on jo merkitty, kun valikkoikkuna avautuu C UTETEMPERATUR Lämpökäyrän muutos tarkoittaa, että menojohdon lämpötila muuttuu yhtä paljon kaikissa ulkolämpötiloissa, esim. +2 muutos nostaa menojohdon lämpötilaa 5 C kaikissa ulkolämpötiloissa. 1. Valitse järjestelmä (jos niitä on useampia), jonka lämpökäyrä muutetaan. 2. Kun järjestelmän valinta vahvistetaan, lämpökäyrän numero merkitään. 3. Palaa säätötilaan painamalla OK-painiketta. 4. Valitse uusi lämpökäyrä. Lämpökäyrät on numeroitu 0-15, mitä suurempi numero sitä jyrkempi käyrä ja korkeampi menolämpötila. Lämpökäyrä 0 tarkoittaa, että oma käyrä (valikko 1.9.7) on käytössä. 5. Lopeta asetusten määrittäminen painamalla OK-painiketta. Luku 8 Ohjaus - valikot 33

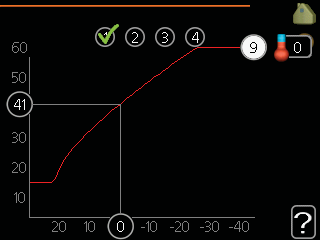

36 Lämpökäyrän lukeminen: 1. Kierrä valitsinta, niin että ulkolämpötilan akselin rengas merkitään. 2. Paina OK-painiketta. 3. Seuraa harmaata viivaa lämpökäyrään saakka ja lue vaakaviivan päästä menojohdon lämpötila valitussa ulkolämpötilassa. 4. Nyt voit lukea eri lämpötilat kiertämällä valitsinta oikealla tai vasemmalle ja lukea vastaavan menojohdon lämpötilan. 5. Poistu lukutilasta painamalla OK- tai takaisin-painiketta. VIHJE! Odota vuorokausi ennen uutta asetusta, jotta huonelämpötila ehtii asettua. Jos ulkona on kylmä ja huonelämpötila on liian alhainen, lisää lämpökäyrän jyrkkyyttä askeleen verran. Jos ulkona on kylmä ja huonelämpötila on liian korkea, pienennä lämpökäyrän jyrkkyyttä askeleen verran. Jos ulkona on lämmin ja huonelämpötila on liian alhainen, lisää lämpökäyrän jyrkkyyttä askeleen verran. Jos ulkona on lämmin ja huonelämpötila on liian korkea, pienennä lämpökäyrän muutosta askeleen verran. Valikko ulkoinen säätö lämmitysjärjestelmä Säätöalue: tai haluttu huonelämpötila, jos huoneanturi on asennettu. Tehdasasetus: 0 Kytkemällä ulkoinen kosketin, esim. huonetermostaatti tai ajastin, voidaan tilapäisesti tai jaksottaisesti nostaa tai laskea huonelämpötilaa. Kun kosketin on suljettu, lämpökäyrän muutos muuttuu valikossa valitun lukumäärän portaita. Jos huoneanturi on asennettu ja aktivoitu, asetetaan haluttu huonelämpötila ( C) ajanjaksolle. Jos lämmitysjärjestelmiä on useampia, jokaiselle voidaan tehdä omat asetukset. Valikko pienin menolämpötila lämmitysjärjestelmä Säätöalue: 5-70 C Tehdasasetus: 20 C Tässä asetetaan lämmitysjärjestelmän alin menolämpötila. Tämä tarkoittaa, että VVM 500 ei koskaan käytä laskelmissa alempaa lämpötilaa kuin tässä asetettu. Jos lämmitysjärjestelmiä on useampia, jokaiselle voidaan tehdä omat asetukset. VIHJE! Arvoa voidaan suurentaa, jos talossa esim. halutaan pitää lattialämmitystä päällä kosteissa tiloissa myös kesällä. Sinun on ehkä suurennettava arvoa "lämmityksen pysäytys" valikossa "autom.tilan asetukset". Valikko huoneanturiasetukset järjestelmäkerroin Säätöalue: 0,0-6,0 Tehdasasetus: 2,0 Tässä voit aktivoida huoneanturin huonelämpötilan ohjaukseen. Tässä voit myös asettaa kertoimen, joka määrittää kuinka paljon poikkeama halutun ja todellisen huonelämpötilan välillä vaikuttaa menolämpötilaan. Suurempi arvo antaa suuremman lämpökäyrän muutoksen. Jos lämmitysjärjestelmiä on useampia, edellä kuvattu asetus voidaan tehdä jokaiselle järjestelmälle. Valikko oma käyrä menolämpötila Säätöalue: 0 80 C Tässä voit erityistarpeen yhteydessä luoda oman lämpökäyrän määrittämällä halutut menolämpötilat eri ulkolämpötiloissa. MUISTA! Käyrä 0 valikossa pitää valita, jotta tämä käyrä olisi voimassa. Valikko pisteensiirto ulkolämpötilapiste Säätöalue: C Tehdasasetus: 0 C käyrän muutos Säätöalue: C Tehdasasetus: 0 C 34 Luku 8 Ohjaus - valikot

37 Tässä voit valita lämpökäyrän muutoksen tietyssä ulkolämpötilassa. Jotta huonelämpötila muuttuu yhden asteen, vaaditaan noin yhden askeleen muutos lattialämmitysjärjestelmässä ja noin 2-3 askeleen muutos patterijärjestelmässä. Lämpökäyrään vaikutetaan, kun lämpötila poikkeaa ± 5 C asetetusta ulkolämpötilapiste. On tärkeää, että lämpökäyrä on valittu niin, että huonelämpötila tuntuu tasaiselta. VIHJE! Jos talo tuntuu kylmältä esim. -2 C lämpötilassa, asetetaan "ulkolämpötilapiste" arvoksi "-2" ja "käyrän muutos" suurennetaan, kunnes haluttu huonelämpötila saavutetaan. MUISTA! Odota vuorokausi ennen uutta asetusta, jotta huonelämpötila ehtii asettua. Luku 8 Ohjaus - valikot 35

38 Valikko 2 - KÄYTTÖVESI Yleiskuvaus 2 - KÄYTTÖVESI tilapäinen luksus mukavuustila ohjelmointi lisäasetukset käyttövesikierto 36 Alivalikot Valikossa KÄYTTÖVESI on useita alivalikoita. Valikoiden oikealla puolella näkyvät kunkin valikon tilatiedot. tilapäinen luksus Käyttövesilämpötilan tilapäisen korotuksen aktivointi. Tilatiedot näyttävät "pois" tai kuinka kauan tilapäinen lämpötilan korotus on voimassa. mukavuustila Käyttövesimukavuuden säätö. Tilatiedot näyttävät valitun tilan, "säästö", "normaali" tai "luksus". ohjelmointi Käyttövesimukavuuden ohjelmointi. Tilatiedot "asetettu" näyttävät, onko joku osa ohjelmasta on aktiivinen juuri nyt "loma-asetus" näkyy, jos loma-asetus on aktiivinen (valikko 4.7), muuten näytetään "pois". lisäasetukset Käyttövesikierron säätö (vaatii lisävarusteen). Valikko tilapäinen luksus Säätöalue: 3, 6 ja 12 tuntia sekä tila "pois" Tehdasasetus: "pois" Tilapäisen suuremman käyttövesitarpeen yhteydessä voit tässä valikossa valita käyttövesilämpötilan noston luksustasoon asetetuksi ajaksi. MUISTA! Jos mukavuustila "luksus" on valittu valikossa 2.2 lisäkorotusta ei voida tehdä. Toiminto aktivoituu heti kun ajanjakso valitaan ja vahvistetaan OK-painikkeella. Oikealla oleva aika osoittaa jäljellä olevan ajan valitulla asetuksella. Kun aika on loppunut, VVM 500 palaa valikossa 2.2. asetettuun tilaan Valitse "pois" kytkeäksesi pois päältä tilapäinen luksus. Valikko mukavuustila Säätöalue: säästö, normaali, luksus Tehdasasetus: normaali Valittavien tilojen erona on käyttöveden lämpötila. Korkeammalla lämpötilalla käyttövesi riittää pitempään. Luku 8 Ohjaus - valikot säästö: Tämä tila antaa muita vähemmän käyttövettä, mutta samalla se on kaikkein taloudellisin. Tätä tilaa voidaan käyttää pienemmissä talouksissa, joissa tarvitaan vähän käyttövettä. normaali: Normaalitila antaa suuremman vesimäärän ja sopii useimpiin talouksiin. luksus: Luksustila antaa suurimman mahdollisen käyttövesimäärän. Tässä tilassa käyttövettä lämmitetään kompressorin lisäksi myös sähkövastuksella, mikä suurentaa käyttökustannuksia. Valikko ohjelmointi Tässä voit ohjelmoida miten laite lämmittää käyttövettä enintään kahdelle eri ajanjaksolle päivässä. Ohjelma aktivoidaan/deaktivoidaan merkitsemällä/poistamalla merkintä kohdasta "aktivoitu". Deaktivointi ei vaikuta asetettuihin aikoihin. Jos kaksi eri asetusta on ristiriidassa keskenään, se näytetään punaisella huutomerkillä. Ohjelma: Tässä valitaan muutettava ohjelma. Aktivoitu: Tässä valitaan ohjelma valitulle ajanjaksolle. Deaktivointi ei vaikuta asetettuihin aikoihin. Päivä: Tässä valitaan mitä viikonpäiviä ohjelma koskee. Tietyn päivän ohjelmointi poistetaan nollaamalla kyseisen päivän ajat asettamalla käynnistysajaksi sama kuin pysäytysaika. Jos käytetään riviä "kaikki", kaikki ajanjakson päivän ohjelmoidaan rivin mukaan.

39 Aikajakso: Tässä valitaan käynnistysaika ja pysäytysaika valittuna päivänä ohjelmointia varten. Säätö: Tässä asetetaan mitä käyttövesitilaa käytetään ohjelman aikana. VIHJE! Jos haluat asettaa samanlaiset ohjelmat jokaiselle viikonpäivälle, merkitse ensin "kaikki" ja muuta sitten halutut päivät. MUISTA! Jos pysäytysaika on ennen aloitusaikaa, ajanjakso jatkuu yli puolenyön. Ohjelma käynnistyy aina sinä päivänä, jolle aloitusaika on asetettu. Valikko lisäasetukset Valikossa lisäasetukset on oranssi teksti, mikä tarkoittaa, että se on tarkoitettu asentajan käyttöön. Tässä valikossa on useita alivalikoita. Valikossa lisäasetukset on oranssi teksti, mikä tarkoittaa, että se on tarkoitettu asentajan käyttöön. Tässä valikossa on alivalikoita. Valikko käyttövesikierto (vaatii lisävarusteen) käyttöaika Säätöalue: 1-60 min Tehdasasetus: 3 min seisonta Säätöalue: 0-60 min Tehdasasetus: 12 min Tässä voit asettaa käyttövesikierron jopa kolmelle ajanjaksolle päivässä. Ajanjakson aikana käyttövesikierron kiertovesipumppu toimii asetusten mukaan "käyttöaika" määrittää kuinka kauan käyttövesikierron pumppu käy käyttökertaa kohti. "seisonta" määrittää kuinka kauan käyttövesikierron pumppu seisoo käyttökertojen välillä. Luku 8 Ohjaus - valikot 37

40 Valikko 3 - INFO Yleiskuvaus 3 - INFO huoltotiedot kompressoritiedot lisäyksen tiedot hälytysloki sisälämpötilaloki Alivalikot Valikossa INFO on useita alivalikoita. Näissä valikoissa ei voi tehdä asetuksia, niissä ainoastaan näytetään tietoja. Valikoiden oikealla puolella näkyvät kunkin valikon tilatiedot. huoltotiedot näyttää sisäyksikön lämpötilat ja asetukset. kompressoritiedot näyttää kompressorin käyttöajat, käynnistysmäärät jne. lisäyksen tiedot näyttää tiedot mm. lisäyksen käyntiajoista ym. hälytysloki näyttää viimeisimmän hälytyksen sekä tietoa sisäyksiköstä hälytyshetkellä. sisälämpötilaloki keskimääräinen sisälämpötila viikoittain edellisen vuoden aikana. Valikko huoltotiedot Tiedot näkyvät usealla sivulla. Siirry sivujen välillä kiertämällä valitsinta. Valikon symbolit: Kompressori Lämpö Kun haluat nähdä käyttötilan hälytyksen yhteydessä, merkitse hälytys ja paina OK-painiketta. Valikko sisälämpötilaloki Tässä näet keskimääräisen sisälämpötilan viikoittain edellisen vuoden aikana. Katkoviiva on vuoden sisäkeskilämpötila. Keskimääräinen sisälämpötila näytetään vain, jos huoneanturi/huoneyksikkö on asennettu. Keskilämpötilan lukeminen 1. Kierrä valitsinta, niin että akselin viikkonumerorengas merkitään. 2. Paina OK-painiketta. 3. Seuraa harmaata viivaa käyrään saakka ja lue vaakaviivan vasemmasta päästä keskimääräinen sisälämpötila valitulla viikolla. 4. Voit nyt lukea keskilämpötilat eri viikoilla kiertämällä valitsinta oikealla tai vasemmalle ja lukemalla keskilämpötila samalla tavalla. 5. Poistu lukutilasta painamalla OK- tai takaisin-painiketta. Lisäys Käyttövesi Valikko kompressoritiedot Tässä saat tietoa kompressorin käyttötilasta ja tilastoista. Muutoksia ei voi tehdä. Tietoja voi olla usealla sivulla. Siirry sivujen välillä kiertämällä valitsinta. Valikko lisäyksen tiedot Tässä saat tietoa lisäyksen asetuksista, käyttötilasta ja tilastotietoa. Muutoksia ei voi tehdä. Tietoja voi olla usealla sivulla. Siirry sivujen välillä kiertämällä valitsinta. Valikko hälytysloki Vianetsinnän helpottamiseksi tähän on tallennettu laitteiston käyttötila hälytyksen lauetessa. Voit nähdä tiedot 10 viimeisestä hälytyksestä. 38 Luku 8 Ohjaus - valikot

41 Valikko 4 - MIN LAITTEISTO Yleiskuvaus 4 - MIN LAITTEISTO plustoiminnot * käyttötila omat kuvakkeet aika ja päiväys kieli loma-asetus lisäasetukset allas * sms * käyttöpriorisointi autom.tilan asetukset asteminuuttiasetukset tehdasasetukset käyttäjä Eston ohjelmointi * Vaatii lisävarusteen. Alivalikot Valikossa MIN LAITTEISTO on useita alivalikoita. Valikoiden oikealla puolella näkyvät kunkin valikon tilatiedot. plustoiminnot Lämmitysjärjestelmän mahdollisia lisätoimintoja koskevat asetukset. käyttötila Manuaalisen tai automaattisen käyttötilan aktivointi. Tilatiedot näyttävät valitun käyttötilan. omat kuvakkeet Asetukset koskien sisäyksikön käyttöliittymän kuvakkeita, jotka näkyvät luukussa kun ovi on suljettu. aika ja päiväys Kellonajan ja päiväyksen asettaminen. kieli Tässä voit valita millä kielellä näytön tiedot esitetään. Tilatiedot näyttävät valitun kielen. lisäasetukset Sisäyksikön toimintatavan asetukset. Valikko plustoiminnot Tämän alavalikoissa tehdään lämmitysjärjestelmän lisätoimintojen asetukset. Valikko allas (vaatii lisävarusteen) käynnistyslämpötila Säätöalue: 5,0-80,0 C Tehdasasetus: 22,0 C pysäytyslämpötila Säätöalue: 5,0-80,0 C Tehdasasetus: 24,0 C Tässä valitaan onko allasohjaus aktiivinen ja missä lämpötiloissa (käynnistys- ja pysäytyslämpötila) allaslämmitys tapahtuu. Kun altaan lämpötila on laskenut asetetun käynnistyslämpötilan alle eikä käyttövesi- tai lämmitystarvetta ole, VVM 500 alkaa lämmittää allasvettä. Poista merkintä "aktivoitu" allaslämmityksen kytkemiseksi pois päältä. MUISTA! Käynnistyslämpötila ei voi olla korkeampi kuin pysäytyslämpötila. Valikko sms (vaatii lisävarusteen) Tässä tehdään lisävarusteen SMS 40 asetukset. Kirjoita matkapuhelinnumero, josta voidaan muuttaa ja lukea sisäyksikön tila. Numero pitää antaa muodossa +358 XXXXXXXX. Jos haluat saada SMS-viestin hälytyksen yhteydessä, merkitse ruutu puhelinnumeron oikealla puolella. HUOM! Numeron pitää olla sellainen, johon voi lähettää SMS-viestejä. Valikko käyttötila käyttötila Säätöalue: auto, käsinohjaus, vain lisäys Tehdasasetus: auto toiminnot Säätöalue: kompressori, lisäys, lämmitys Sisäyksikön käyttötila asetetaan yleensä valikossa "auto". Voit asettaa sisäyksikön tilaksi "vain lisäys", jolloin käyte- Luku 8 Ohjaus - valikot 39

42 tään vain lisälämmönlähdettä tai "käsinohjaus" ja valita itse, mitkä toiminnot sallitaan. Muuta käyttötila merkitsemällä haluttu tila ja painamalla OK-painiketta. Kun käyttötila on valittu, oikealla näytetään sisäyksikön sallitut (yliviivattu = ei sallittu) ja valittavat vaihtoehdot. Valitse sallitut toiminnot merkitsemällä toiminto säätöpyörällä ja painamalla OK-painiketta. Käyttötila auto Tässä käyttötilassa et voi valita sallittuja toimintoja, koska sisäyksikkö tekee sen automaattisesti. Käyttötila käsinohjaus Tässä käyttötilassa voit itse valita, mitkä toiminnot sallitaan. Et voi deaktivoida "kompressori" käsinkäyttötilassa. Käyttötila vain lisäys Tässä käyttötilassa kompressori ei ole aktiivinen ja lämmitys tapahtuu pelkästään sähkövastuksella. MUISTA! Jos valitset tilan "vain lisäys" kompressori poistetaan käytöstä ja käyttökustannukset nousevat. Valikko 4,7 - loma-asetus Jos huoneanturi on asennettu ja aktivoitu, asetetaan haluttu huonelämpötila ( C) ajanjaksolla. Tämä asetus koskee kaikkia lämmitysjärjestelmiä, joissa on huoneanturi. Jos huoneanturia ei ole aktivoitu, asetetaan haluttu lämpökäyrän muutos. Tämä asetus koskee kaikkia lämmitysjärjestelmiä, joissa ei ole huoneanturia. Jotta huonelämpötila muuttuu yhden asteen, vaaditaan noin yhden askeleen muutos lattialämmitysjärjestelmässä ja noin 2-3 askeleen muutos patterijärjestelmässä. Lomaohjelma käynnistyy klo 00:00 alkamispäivänä ja päättyy klo 23:59 päättymispäivänä. VIHJE! Aseta loma-asetuksen päättymispäiväksi noin vuorokausi ennen kotiinpaluuta, jotta huonelämpötila ja käyttöveden lämpötila ehtivät palautua. VIHJE! Ohjelmoi lomaohjelma etukäteen ja aktivoi se juuri ennen lähtöä mukavuuden säilyttämiseksi. MUISTA! Et voi deaktivoida pelkästään lisälämpöä, ellei sinulla ole orjalaitetta kytkettynä (katso valikko 5.2.2). Toiminnot "kompressori" tuottaa käyttöveden ja lämmitysveden. Jos "kompressori" deaktivoidaan, se osoitetaan päävalikon sisäyksikkösymbolin päällä olevalla symbolilla. Et voi deaktivoida "kompressori" käsinkäyttötilassa. "lisäys" auttaa kompressoria lämmittämään talon ja/tai käyttöveden, kun lämpöpumppu ei pysty yksin täyttämään koko tarvetta. "lämmitys" lämmittääksesi taloa. Voit deaktivoida toiminnon, kun et halua että lämmitys on toiminnassa. Valikko omat kuvakkeet Tässä voit valita, mitkä kuvakkeet näkyvät näytössä, kun VVM 500:n ovi on kiinni. Voit valita jopa 3 kuvaketta. Jos valitset useampia, ensimmäisenä valittu häviää. Kuvakkeet näkyvät valintajärjestyksessä. Valikko lisäasetukset Valikossa lisäasetukset on oranssi teksti, mikä tarkoittaa, että se on tarkoitettu asentajan käyttöön. Tässä valikossa on useita alivalikoita. Valikko käyttöpriorisointi käyttöpriorisointi Säätöalue: min Tehdasasetus: 20 min Tässä valitset kuinka kauan laitteisto toimii kussakin tilassa, jos on kaksi tai useampia samanaikaisia tarpeita. Jos on vain yksi tarve, laitteisto toimii siinä käytössä. Osoitin ilmaisee, missä jaksossa laitteisto on. 0 minuuttia tarkoittaa, että tarve ei ole priorisoitu vaan aktivoidaan vasta kun ei ole mitään muuta tarvetta. Valikko aika ja päiväys Tässä asetetaan aika, päiväys ja näyttötila. Valikko kieli Tässä voit valita millä kielellä näytön tiedot esitetään. 40 Luku 8 Ohjaus - valikot

43 Valikko autom.tilan asetukset lämmityksen pysäytys Säätöalue: C Tehdasasetus: 15 lisäyksen pysäytys Säätöalue: C Tehdasasetus: 5 suodatusaika Säätöalue: 0 48 h Tehdasasetus: 24 h MUISTA! Korkeampi (nollaa päin) "käynnistä kompressori":n arvo lisää kompressorin käynnistyksiä, mikä lisää kompressorin kulutusta. Liian pieni arvo (nollasta poispäin) voi aiheuttaa epävakaan huonelämpötilan. Valikko tehdasasetukset käyttäjä Tässä voit palauttaa kaikki käyttäjän käytettävissä olevat asetukset (mukaan lukien lisäasetusvalikko) tehdasarvoihin. Kun käyttötilaksi on asetettu "auto" sisäyksikkö valitsee itse keskiulkolämpötilan perusteella milloin lisälämmön ja lämmöntuotannon käynnistys ja pysäytys sallitaan. Tässä valikossa valitaan nämä keskiulkolämpötilat. Voit myös määrittää, kuinka pitkältä ajalta (suodatusaika) keskilämpötila lasketaan. Jos valitset 0, käytetään nykyistä ulkolämpötilaa. MUISTA! Arvoa "lisäyksen pysäytys" ei voi asettaa korkeammaksi kuin "lämmityksen pysäytys". Valikko asteminuuttiasetukset nykyinen arvo Säätöalue: käynnistä kompressori Säätöalue: Tehdasasetus: -60 käynnistä lisäys Säätöalue: Tehdasasetus: -700 lisälämm. portaiden ero Säätöalue: Tehdasasetus: 100 Asteminuutit ilmaisevat talon hetkellisen lämmitystarpeen ja määrittävät milloin kompressori ja lisäys käynnistetään/pysäytetään. Luku 8 Ohjaus - valikot 41

44 Valikko Eston ohjelmointi Tässä voit ohjelmoida sisäyksikön kompressorin ja/tai lisälämmön eston kahdelle eri aikajaksolle. Jos kaksi eri asetusta on ristiriidassa keskenään, se näytetään punaisella huutomerkillä rivin lopussa. Kun ohjelma on aktiivinen, estosymboli näkyy päävalikon sisäyksikkösymbolin päällä. MUISTA! Pitkäaikainen esto voi huonontaa mukavuutta ja käytön taloudellisuutta. Ohjelma: Tässä valitaan muutettava aikajakso. Aktivoitu: Tässä valitaan ohjelma valitulle ajanjaksolle. Deaktivointi ei vaikuta asetettuihin aikoihin. Päivä: Tässä valitaan mitä viikonpäiviä ohjelma koskee. Tietyn päivän ohjelmointi poistetaan nollaamalla kyseisen päivän ajat asettamalla käynnistysajaksi sama kuin pysäytysaika. Jos käytetään riviä "kaikki", kaikki ajanjakson päivän ohjelmoidaan rivin mukaan. Aikajakso: Tässä valitaan käynnistysaika ja pysäytysaika valittuna päivänä ohjelmointia varten. Esto:Tässä valitaan haluttu esto. Kompressorin esto. Lisäenergian esto. VIHJE! Jos haluat asettaa samanlaiset ohjelmat jokaiselle viikonpäivälle, merkitse ensin "kaikki" ja muuta sitten halutut päivät. MUISTA! Jos pysäytysaika on ennen aloitusaikaa, ajanjakso jatkuu yli puolenyön. Ohjelma käynnistyy aina sinä päivänä, jolle aloitusaika on asetettu. 42 Luku 8 Ohjaus - valikot

45 Valikko 5 - HUOLTO Yleiskuvaus 5 - HUOLTO käyttöasetukset järjestelmäasetukset lisävarusteasetukset pehmeät lähdöt/tulot tehdasasetus huolto pakko-ohjaus aloitusopas pikakäynnistys lattiankuivaustoiminto muutosloki käyttövesiasetukset suurin menojohdon lämpötila maks. poikkeama menolämp Hälytystoimenpiteet käyttötila lämpöjohtopumppu kiertovesipumpun nopeus sisäinen sähkölisäys Virtausaset. lämmitysjärj virtausaset. latausp latauspumpun nopeus EB asennetut orjat lisävarusteet lisäilmastointijärjestelmä * shunttiohjattu lisälämpö * lisäilmastointijärjestelmä * aurinkolämpö * ulkoinen lisälämpö * Vaatii lisävarusteen. Siirry huoltovalikkoon painamalla Takaisin-painiketta 7 sekunnin ajan. Alivalikot Valikossa HUOLTO on oranssi teksti, mikä tarkoittaa, että se on tarkoitettu asentajan käyttöön. Tässä valikossa on useita alivalikoita. Valikoiden oikealla puolella näkyvät kunkin valikon tilatiedot. käyttöasetukset Sisäyksikön käyttöasetukset. järjestelmäasetukset Sisäyksikön järjestelmäasetukset, lisätarvikkeiden aktivointi jne. lisävarusteasetukset Lisätarvikkeiden käyttöasetukset. pehmeät lähdöt/tulot Tulokortin (AA3) ohjelmallisesti ohjattujen tulojen ja lähtöjen asetukset. tehdasasetus huolto Kaikkien käyttäjän käytettävissä olevien asetusten (mukaan lukien lisäasetusvalikko) palautus tehdasarvoihin. pakko-ohjaus Sisäyksikön komponenttien pakko-ohjaus. aloitusopas Sisäyksikön ensimmäisen käynnistyksen yhteydessä näytettävän aloitusoppaan käsinkäynnistys. pikakäynnistys Kompressorin pikakäynnistys. HUOM! Virheelliset asetukset huoltovalikoissa voivat vahingoittaa laitteistoa. Valikko käyttöasetukset Tämän alavalikoissa tehdään sisäyksikön käyttöasetukset. Luku 8 Ohjaus - valikot 43

46 Valikko käyttövesiasetukset säästö Säätöalue käynnistyslämpötila säästö: 5 55 C Tehdasasetus käynnistyslämpötila säästö: 44 C Säätöalue pysäytyslämpötila säästö: 5 60 C Tehdasasetus pysäytyslämpötila säästö: 47 C normaali Säätöalue käynnistyslämpöt. normaali: 5 55 C Tehdasasetus käynnistyslämpöt. normaali: 47 C Säätöalue pysäytyslämpöt. normaali: 5 60 C Tehdasasetus pysäytyslämpöt. normaali: 50 C luksus Säätöalue käynnistyslämpötila luksustila: 5 70 C Tehdasasetus käynnistyslämpötila luksustila: 52 C Säätöalue pysäytyslämpötila luksus: 5 70 C Tehdasasetus pysäytyslämpötila luksus: 55 C Tässä asetetaan käyttöveden käynnistys- ja pysäytyslämpötilat eri mukavuusvaihtoehdoille valikossa 2.2. Valikko suurin menojohdon lämpötila lämmitysjärjestelmä Säätöalue: 5-70 C Tehdasasetus: 60 C Tässä asetetaan lämmitysjärjestelmän korkein menolämpötila. Jos talossa on enemmän kuin yksi lämmitysjärjestelmä, kullekin järjestelmälle voidaan asettaa erilliset menolämpötilat. MUISTA! Lattialämmitysjärjestelmän yhteydessä suurin menojohdon lämpötila asetetaan tavallisesti välille 35 ja 45 C. Tarkasta lattian suurin sallittu lämpötila lattiatoimittajaltasi. Valikko maks. poikkeama menolämp. maks. ero kompr. Säätöalue: 1 25 C Tehdasasetus: 10 C Tässä asetetaan suurin sallittu ero lasketun ja todellisen menojohdon lämpötilan välillä kompressori- ja lisäyskäytössä. maks. ero kompr. Jos todellinen menolämpötila poikkeaa asetusarvosta, lämpöpumppu pakotetaan pysähtymään riippumatta asteminuuttiluvusta. Jos todellinen menolämpötila ylittää lasketun menojohdon lämpötilan asetetulla arvolla, asetetaan asteminuuttilukemaksi 0. Jos tarvitaan vain lämmitystä, kompressori pysähtyy. maks. ero lisäläm. Jos "lisäys on valittu ja aktivoitu valikossa 4.2 ja todellinen menolämpötila ylittää lasketun asetetulla arvolla, sähkövastus pysäytetään. Valikko Hälytystoimenpiteet MUISTA! Ellei hälytystoimenpidettä valita, energiankulutus saattaa kasvaa hälytyksen yhteydessä. Valikko käyttötila lämpöjohtopumppu käyttötila Säätöalue: auto, jatkuva Tehdasasetus: auto Tässä asetetaan lämpöjohtopumpun käyttötila. auto: Kiertovesipumppu käy VVM 500:n käyttötilassa. jatkuva: Jatkuva käyttö. Valikko kiertovesipumpun nopeus käyttötila Säätöalue: auto, käsin Tehdasasetus: auto Tässä asetetaan kiertovesipumpun nopeus eri käyttötiloissa. auto: Kiertovesipumppu säätää nopeuden optimaaliseksi. käsinohjaus: Kiertovesipumpun nopeus on asetettavissa välillä 0-100%. maks. ero lisäläm. Säätöalue: 1 24 C Tehdasasetus: 7 C 44 Luku 8 Ohjaus - valikot

47 Valikko sisäinen sähkölisäys maks.kytk.sähköteho Säätöalue: 0-9 kw Tehdasasetus: 9 kw varokekoko Säätöalue: A Tehdasasetus: 16A Tässä asetetaan VVM 500:n sisäisen sähkövastuksen maksimiteho sekä laitteiston varokekoko. Tarkastustulos näkyy heti kun aktivoit tarkastuksen. Valikko Virtausaset. lämmitysjärj. tehdasaset. Säätöalue: patteri, lattialämmitys, pat. + lattialäm., MUT C Tehdasasetus: patteri Säätöalue MUT: -40,0-20,0 C Tehdasasetus MUT: -18,0 C oma aset. Säätöalue dt MUT:ssa: 0,0-25,0 Tehdasasetus dt MUT:ssa: 10,0 Säätöalue MUT: -40,0-20,0 C Tehdasasetus MUT: -18,0 C Tässä asetetaan, millaiseen lämmönjakojärjestelmään kiertovesipumppu (GP1) on kytketty. dt MUT:ssa on tulo- ja menolämpötilojen välinen ero asteina mitoitetussa ulkolämpötilassa. Valikko virtausaset. latausp. Tässä asetetaan latauspumpun virtaus. Aktivoi virtaustesti erotuksen mittaamiseksi (lämpöpumpun meno- ja paluulämpötilojen välinen ero). Testi on hyväksytty, jos erotus on näytössä näkyvien raja-arvojen välissä. Jos erotus ei ole raja-arvojen sisällä, säädä latauspumpun virtausta pienentämällä/suurentamalla painehäviötä ja uusi sitten virtaustesti. Valikko latauspumpun nopeus käyttötila Säätöalue: auto, käsin Tehdasasetus: auto Tässä asetetaan latauspumpun nopeus eri käyttötiloissa. auto: Latauspumppu valitsee optimaalisen nopeuden VVM 500:n käyttötilaan. käsinohjaus: Latauspumpun nopeus on asetettavissa välillä 0-100%. Valikko EB101 EB101 asetus A4 Tehdasasetus: 20 minuuttia asetus A7 Tehdasasetus: -20 C asetus A8 Tehdasasetus: 55 minuuttia asetus A9 Tehdasasetus: -3 C asetus A10 Tehdasasetus: 20 C asetus A11 Tehdasasetus: 7 minuuttia Tässä teet asennettuja orjalaitteita koskevat asetukset. Katso asetukset asennetun orjalaitteen asentajan käsikirjasta. Valikko 5.2 -järjestelmäasetukset Tässä voit tehdä laitteiston järjestelmäasetukset, esim. aktivoida liitetyt orjalaitteet ja valita mitä lisävarusteita on asennettu. Valikko asennetut orjat Tässä asetetaan isäntälaitteistoon liitetyt orjalaitteet. Liitetyt orjat voidaan aktivoida kahdella tavalla. Voit joko merkitä vaihtoehdon luettelossa tai käyttää automaattitoimintoa "etsi asennetut orjat". etsi asennetut orjat Merkitse etsi asennetut orjat" ja paina OK-painiketta isäntälaitteistoon liitettyjen orjalaitteiden automaattisen haun käynnistämiseksi. Valikko lisävarusteet Tässä voit määrittää asennetut lisävarusteet. Lisätarvikkeet voidaan aktivoida kahdella tavalla. Voit joko merkitä vaihtoehdon luettelossa tai käyttää automaattitoimintoa "etsi asennettuja lisävarusteita". etsi asennettuja lisävarusteita Merkitse etsi asennettuja lisävarusteita" ja paina OKpainiketta VVM 500-lämpöpumppuun liitettyjen lisätarvikkeiden automaattisen haun käynnistämiseksi. Luku 8 Ohjaus - valikot 45

48 Valikko lisävarusteasetukset Tämän alavalikoissa tehdään asennettujen ja aktivoitujen lisätarvikkeiden käyttöasetukset. Valikko lisäilmastointijärjestelmä shunttivahvistus Säätöalue: 0,1 10,0 Tehdasasetus: 1,0 shuntin odotusaika Säätöalue: s Tehdasasetus: 30 s Tässä asetetaan shunttivahvistus ja odotusaika asennetuille lämmitysjärjestelmille. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Valikko aurinkolämpö käyn. delta-t Säätöalue: 1-40 C Tehdasasetus: 8 C pys. delta-t Säätöalue: 0-40 C Tehdasasetus: 4 C varaajan maks. lämpötila Säätöalue: C Tehdasasetus: 85 C aur.kennon maks. lämp. Säätöalue: C Tehdasasetus: 125 C pakkasenkestävyys Säätöalue: C Tehdasasetus: 2 C käyn. aurinkokennojäähdytys Säätöalue: C Tehdasasetus: 110 C käyn. delta-t, pys. delta-t: Tässä voit asettaa millä aurinkolämpökerääjän ja aurinkolämpösäiliön lämpötilaerolla kiertovesipumppu käynnistyy ja pysähtyy. varaajan maks. lämpötila, aur.kennon maks. lämp.: Tässä voit asettaa aurinkolämpösäiliön ja aurinkolämpökerääjän maksimilämpötilan, jossa kiertovesipumppu pysähtyy. Tällä estään aurinkolämpösäiliön ylikuumeneminen ja nesteen höyrystyminen aurinkolämpökerääjässä. pakkasenkestävyys: Tässä voit asettaa missä aurinkolämpökerääjän lämpötilassa kiertovesipumppu käynnistyy jäätymisen estämiseksi. käyn. aurinkokennojäähdytys: Jos aurinkolämpökerääjän lämpötila ylittää tämän asetuksen samalla kun aurinkolämpösäiliön lämpötila ylittää asetetun maksimilämpötilan, aktivoidaan ulkoinen jäähdytystoiminto. Valikko ulkoinen lisälämpö Tässä teet ulkoista lisälämpöä koskevat asetukset. Ulkoinen lisälämpö on esim. öljy-, kaasu- ja sähkökattila. Jos ulkoinen lisälämpö ei ole porrasohjattu, voit käynnistysehtojen lisäksi asettaa myös lyhimmän toiminta-ajan. Jos ulkoinen lisälämpö on porrasohjattu, voit valita milloin lisälämpö käynnistyy, asettaa sallittujen lisälämpöportaiden enimmäismäärän ja sen, käytetäänkö binaarista porrastusta. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Valikko 5.4 -pehmeät lähdöt/tulot Tässä voit valita mihin tulokortin (AA3) tuloon/lähtöön ulkoinen kosketintoiminto (sivu 21) kytketään. Valinnaiset tulot liitinrimassa AUX1-5 (AA3-X6:9-18) ja lähdön AA3-X7 (tulokortissa). Valikko tehdasasetus huolto Tässä voit palauttaa kaikki asetukset (mukaan lukien käyttäjän asetukset) tehdasarvoihin. HUOM! Palautuksen jälkeen aloitusopas näkyy näytössä seuraavan käynnistyksen yhteydessä. Valikko pakko-ohjaus Tässä voit pakko-ohjata sisäyksikön eri osia ja kytkettyjä lisävarusteita. Valikko aloitusopas Aloitusopas käynnistyy automaattisesti, kun lämpöpumppu käynnistetään ensimmäistä kertaa. Tässä voit käynnistää sen käsin. Katso sivulla 25 lisätiedot aloitusoppaasta. 46 Luku 8 Ohjaus - valikot

49 Valikko pikakäynnistys Tässä voit käynnistää kompressorin. MUISTA! Kompressorin käynnistys edellyttää lämmitys- tai käyttövesitarpeen olemassa oloa. MUISTA! Älä pikakäynnistä kompressoria liian monta kertaa peräkkäin lyhyen ajan sisällä, kompressori ja sen ympärillä olevat varusteet voivat vaurioitua. Valikko lattiankuivaustoiminto VIHJE! Jos käyttötilaa "vain lisäys" käytetään, valitse valikossa 4.2. Valikko muutosloki Tästä voi lukea ohjausjärjestelmään tehdyt muutokset. Jokaisesta muutoksesta näytetään päiväys, aika, tunniste (asetuskohtainen) ja uusi arvo. HUOM! Muutosloki tallennetaan käynnistyksen yhteydessä eikä sitä poisteta tehdasasetusten palautuksen yhteydessä. pituus jakso 1-3,5-7 Säätöalue: 0-30 päivää Tehdasasetus: 2 päivää lämpötila jakso 1-3,5-7 Säätöalue: C Tehdasasetus: lämpötila jakso 1 lämpötila jakso 2 lämpötila jakso 3 lämpötila jakso 5 lämpötila jakso 6 lämpötila jakso 7 20 C 30 C 40 C 40 C 30 C 20 C pituus jakso 4 Säätöalue: 0-30 päivää Tehdasasetus: 3 päivää lämpötila jakso 4 Säätöalue: C Tehdasasetus: 45 C Tässä asetetaan lattiankuivaustoiminto. Voit määrittää enintään 7 ajanjaksoa, joissa on eri menolämpötilat. Jos ajanjaksoja on vähemmän kuin 7, muiden jaksojen pituudeksi asetetaan 0 päivää. Lattiakuivaustoiminto aktivoidaan merkitsemällä "aktivoitu". Alareunassa on laskuri, joka näyttää kuinka monta vuorokautta toiminto on ollut aktiivinen. HUOM! Kun lattiankuivaustoiminto on aktiivinen, kiertovesipumppu käy 100% teholla valikon asetuksista riippumatta. Luku 8 Ohjaus - valikot 47

50 9 Huolto Huoltotoimenpiteet Lämpötila-anturin tiedot HUOM! Lämpötila ( C) Resistanssi (kohm) Jännite (VDC) Huollon saa suorittaa vain tarvittavan pätevyyden omaava henkilö ,0 251,6 3,256 3,240 VVM 500:n korjaamiseen saa käyttää vain NIBE:n toimittamia varaosia ,5 133,8 3,218 3, ,22 3,150 Varatila Varatilaa käytetään käyttöhäiriöiden ja huollon yhteydessä. Käyttövesikapasiteetti on tässä tilassa pienempi. Varatila aktivoidaan kääntämällä katkaisin (SF1) asentoon " ". Tämä tarkoittaa, että: Merkkivalo palaa keltaisena ,32 56,20 42,89 33,02 25,61 20,02 15,77 3,105 3,047 2,976 2,889 2,789 2,673 2,541 Näyttö on sammutettu ja ohjaustietokone on kytketty pois ,51 10,00 2,399 2,245 Lämpötilaa sähkövastuksen kohdalla ohjaa termostaatti (FD1-BT30). Sen arvoksi voi asettaa C. Vain kiertovesipumput ja sähkövastust ovat aktiivisia. Sähkövastusteho varatilassa asetetaan sähkövastuskortilla (AA1). Katso sivulla 20. Käyttövesikierukan tyhjennys ,045 6,514 5,306 4,348 3,583 2,968 2,467 2,083 1,916 1,752 1,587 1,426 1,278 1,136 Käyttövesikierukka on helpoin tyhjentää irrottamalla kylmävesiputki kierukan tuloliitännästä. Lämmitysjärjestelmän tyhjennys ,068 1,739 1,469 1,246 1,007 0,891 0,785 0,691 Lämmitysjärjestelmän kaivatessa huoltoa on usein helpointa tyhjentää ensin järjestelmä tyhjennysventtiilin (QM1) kautta ,061 0,908 0,779 0,607 0,533 0,469 HUOM! 100 0,672 0,414 Lämmitysjärjestelmän tyhjennyksen yhteydessä siitä saattaa tulla kuumaa vettä. Palovammavaara. 48 Luku 9 Huolto

51 LEK USB-huoltoliitäntä Valikko päivitä ohjelmisto Tässä voit päivittää VVM 500:n ohjelmiston. HUOM! Jotta seuraavat toiminnot toimisivat, USB-muistilla on pitää olla ohjelmatiedostot VVM 500:a varten NIBE:ltä. VVM 500 on varustettu USB-huoltoliitännällä. Tähän liitäntään voit esim. kytkeä USB-muistin ohjelmiston päivitystä, lokin tallennusta ja VVM 500:n asetusten käsittelyä varten. Näytön yläreunassa näkyvässä tietoruudussa näytetään tiedot (aina englanniksi) luultavimmasta päivityksestä, jonka päivitysohjelma on valinnut USB-muistilta. Tämä tieto kertoo mille tuotteelle ohjelmisto on tarkoitettu, ohjelman version sekä yleistä tietoa ohjelmasta. Jos haluat käyttää jotain muuta tiedostoa, voit valita sen "valitse toinen tiedosto". käynnistä päivitys Valitse "käynnistä päivitys" jos haluat käynnistää päivityksen. Näyttöön tulee kysely haluatko varmasti päivittää ohjelmiston. Vastaa"kyllä" jatkaaksesi tai "ei" päivityksen peruuttamiseksi. Jos vastasit "kyllä" aikaisempaan kysymykseen, päivitys käynnistyy ja sen edistyminen näytetään näytössä. Kun päivitys on valmis, VVM 500 käynnistyy uudelleen. HUOM! Ohjelmiston päivitys ei nollaa VVM 500:n valikkoasetuksia. Kun USB-muisti kytketään, näyttöön tulee uusi valikko (7). HUOM! Jos päivitys keskeytetään ennen kuin se on valmis (esim. sähkökatkoksen vuoksi), ohjelmisto voidaan palauttaa aikaisempaan versioon pitämällä OK-painike painettuna käynnistyksen aikana, kunnes vihreä valo syttyy (noin 10 sek). Luku 9 Huolto 49

52 valitse toinen tiedosto Valikko käsittele asetuksia Valitse "valitse toinen tiedosto" ellet halua käyttää ehdotettua ohjelmistoa. Kun selaat tiedostoja, merkityn ohjelmiston tiedot näytetään tietoruudussa. Kun olet valinnut tiedoston OK-painikkeella, palaat edelliselle sivulle (valikko 7.1), jossa voit käynnistää päivityksen. Valikko kirjaus Tässä voit käsitellä (tallentaa tai noutaa) kaikkia valikkoasetuksia (käyttäjä- ja huoltovalikot) VVM 500:ssa USBmuistilla. Painikkeella "tallenna asetukset" tallennat valikkoasetukset USB-muistille myöhempää palautusta varten tai jos haluat kopioida asetukset toiseen VVM 500 -lämpöpumppuun. HUOM! Kun tallennat valikkoasetukset USB-muistille, ne kirjoitetaan aikaisemmin tallennettujen asetusten päälle. Painikkeella "palauta asetukset" palautetaan kaikki valikkoasetukset USB-muistilta. Säätöalue: 1 s 60 min Tehdasasetusväli: 5 s HUOM! Valikkoasetusten palautusta USB-muistilta ei voi peruuttaa. Tässä voit määrittää, tallennetaanko mittausarvot VVM 500:sta lokiin USB-muistilla. Tietojen rekisteröinti pidemmältä aikaväliltä 1. Aseta rekisteröintien aikaväli. 2. Merkitse "aktivoitu". 3. Merkitse lataa lokiasetukset" ja paina OK-painiketta. 4. Mittausarvot tallennetaan nyt VVM 500:sta tiedostoon USB-muistilla asetetuin aikavälein, kunnes "aktivoitu" merkintä poistetaan. MUISTA! Poista merkintä "aktivoitu" ennen kuin otat ulos USB-muistin. 50 Luku 9 Huolto

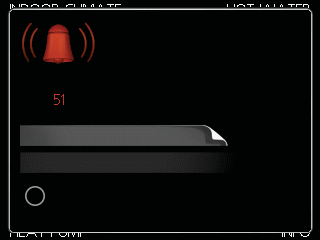

53 10 Häiriöt Useimmissa tapauksissa sisäyksikkö havaitsee toimintahäiriön (toimintahäiriö voi heikentää viihtyvyyttä) ja osoittaa sen näytössä näkyvällä hälytyksellä ja toimenpideohjeilla. Info-valikko Valikossa 3.1 sisäyksikön valikkojärjestelmään on kerätty kaikki mittausarvot. Tutustuminen tämän valikon arvoihin auttaa usein löytämään vian aiheuttajan. Hälytysten käsittely Hälytys tarkoittaa, että on ilmennyt jonkinlainen toimintahäiriö. Tämä osoitetaan sillä, että tilamerkkivalo ei enää pala vihreänä vaan punaisena ja näytössä näkyy hälytyskello. Hälytys Punainen hälytys tarkoittaa, että on ilmennyt toimintahäiriö, jota sisäyksikkö ei pysty poistamaan itse. Voit nähdä hälytyksen tyypin ja kuitata hälytyksen kiertämällä valitsinta ja painamalla OK-painiketta. Voit myös asettaa sisäyksikön vikatilakäyttö. info/toimenpide Tässä voit lukea mistä hälytys johtuu ja vinkkejä hälytyssyyn poistamiseksi. palauta hälytys Usein hälytyssyyn poistamiseksi riittää kun valitset palauta hälytys. Jos merkkivalo muuttuu vihreäksi kun olet valinnut palauta hälytys, hälytys on poistunut. Jos merkkivalo edelleen palaa punaisena ja hälytysvalikko näkyy näytössä, hälytyssyy on edelleen aktiivinen. Jos hälytys häviää ja ilmenee sitten uudelleen, ota yhteys asentajaan, katso vianetsintäluku (sivulla 51). vikatilakäyttö vikatilakäyttö eräänlaiseen varatilaan. Tämä tarkoittaa, että sisäyksikkö tuottaa lämmitys- ja käyttövettä ongelmasta huolimatta. Se voi tarkoittaa, että sisäyksikön kompressori ei ole käytössä. Siinä tapauksessa lämmitys- ja käyttövesi tuotetaan sähkövastuksella. MUISTA! vikatilakäyttö valitseminen ei ole sama kuin hälytyksen aiheuttaneen ongelman korjaaminen. Merkkivalo palaa siksi edelleen punaisena. Vianetsintä Jos käyttöhäiriö ei näy näytössä, noudata seuraavia ohjeita: Perustoimenpiteet Aloita tarkastamalla seuraavat mahdolliset vikalähteet: Katkaisimen (SF1) asento. Talon ryhmä- tai päävarokkeet. Talon vikavirtakytkin. Sisäyksikön automaattivaroke (FA1). Sisäyksikön lämpötilanrajoitin (FD1). Oikein säädetty valvontakytkin (jos sellainen on asennettu). Käyttövesi liian kylmää tai ei käyttövettä Liian suuri käyttövesivirtaus. Pienennä käyttövesivirtausta, katso se käyttövesikapasiteettikäyrä sivulla 55. Sisäyksikkö väärässä käyttötilassa Jos tila "käsinohjaus" on valittu, valitse lisäksi "lisäys". Suuri lämpimän käyttöveden kulutus. Odota kunnes käyttövesi on lämmennyt. Tilapäisesti suurempi käyttövesikapasiteetti (tilapäinen luksus) voidaan aktivoida valikossa 2.1. Liian alhainen käyttövesiasetus. Mene valikkoon 2.2 ja valitse korkeampi mukavuustila. Matala huonelämpötila Termostaatteja kiinni useissa huoneissa. Sisäyksikkö väärässä käyttötilassa Mene valikkoon 4.2. Jos tila "auto" on valittu, valitse korkeampi arvo "lämmityksen pysäytys" valikossa Jos tila "käsinohjaus" on valittu, valitse lisäksi "lämmitys". Ellei tämä riitä, aktivoi myös "lisäys". Lämpöautomatiikan asetusarvo liian alhainen. Mene valikkoon 1.1 (lämpötila) ja nosta lämpökäyrän muutosta. Jos huonelämpötila on alhainen vain kylmällä säällä, lämpökäyrän jyrkkyyden arvoa valikossa (lämpökäyrä) on ehkä lisättävä. Lomatila aktivoitu valikossa Mene valikkoon ja valitse Pois. Ulkoinen kosketin huonelämpötilan muutokselle aktivoitu. Tarkasta mahdolliset ulkoiset koskettimet. Ilmaa lämmitysjärjestelmässä. Poista ilma lämmitysjärjestelmästä (katso sivulla 51). Luku 10 Häiriöt 51
