Fleetweld 5P. Luokittelu. Yleiskuvaus. Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine. Pakaukset, saatavissa olevat koot ja tunnistus

Transkriptio

1 Fleetweld 5P Luokittelu AWS A : E 6010 EN : E 42 2 C 25 Yleiskuvaus Selluloosapäällysteinen puikko putkihitsaukseen ja yleishitsaukseen Tuottaa hyvin sitkeän pohjapalon Hyvin syvä tunkeuma varmistaa läpihitsautuneen juuren Helppo syttyminen, hyvin irtoava kuona Suuri muodostuva kaasumäärä eliminoi huokoisuuden Vähentyneet ongelmat pinnan likaisuudesta tai öljystä Hitsausasennot ISO/ASME PF/5G up PG/5G alas Hyväksymiset LR RINA TÜV UDT Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine C Mn Si Mekaaniset arvot, puhdas hitsiaine Virtatyyppi DC puikko + Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) -20 C -29 C Hitsattuna Vaatimus: Tyypilliset arvot AWS A EN min. 331 min. 414 min /27 min min / Pakaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: metal can Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: 6010-FW5P Pään väri: ei mitään Vastuu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Savu: Kysy turvaohjelehteä, joka on saatavissa pyynnöstä MDE Fleetweld 5P 4

2 Fleetweld 5P Hitsattavat materiaalit Putkimateriaali EN L 210, L 240 EN L 240, L 290, L 360 EN / P 235, P 275, P 355 API 5LX X42, X46, X52 Gaz de France X42, X46, X52 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 2.5x DC x DC x DC x DC Hitsausarvot, optimimi täyttöpalot Hitsausasento 5G Virta (A) 5G alas Huomautuksia Sovellutusohjeita Putkimateriaalin L360 (X52) esikuumennus vaaditaan, ( EN muk) Putkituet poistetaan pohjapalon jälkeen, aloita hitsata "hot pass" välittömästi ( 5 min.sisällä) pohjapalon jälkeen Käytä puikot suoraan metallipakkauksesta 65

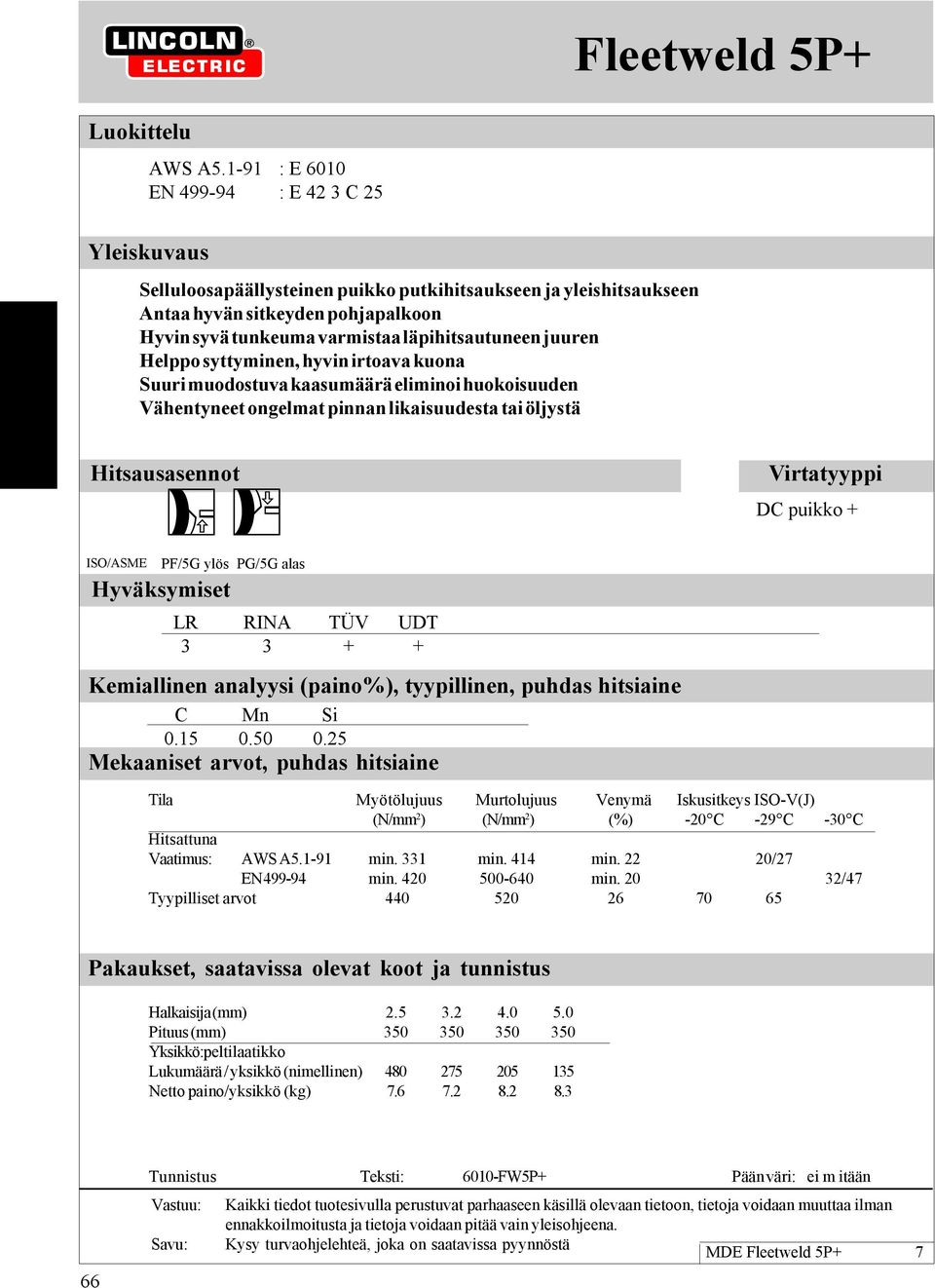

3 Fleetweld 5P+ Luokittelu AWS A : E 6010 EN : E 42 3 C 25 Yleiskuvaus Selluloosapäällysteinen puikko putkihitsaukseen ja yleishitsaukseen Antaa hyvän sitkeyden pohjapalkoon Hyvin syvä tunkeuma varmistaa läpihitsautuneen juuren Helppo syttyminen, hyvin irtoava kuona Suuri muodostuva kaasumäärä eliminoi huokoisuuden Vähentyneet ongelmat pinnan likaisuudesta tai öljystä Hitsausasennot ISO/ASME PF/5G PG/5G alas Hyväksymiset LR RINA TÜV UDT Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine C Mn Si Mekaaniset arvot, puhdas hitsiaine Virtatyyppi DC puikko + Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) -20 C -29 C -30 C Hitsattuna Vaatimus: Tyypilliset arvot AWS A EN min. 331 min. 414 min /27 min min / Pakaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: peltilaatikko Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: 6010-FW5P+ Pään väri: ei m itään Vastuu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Savu: Kysy turvaohjelehteä, joka on saatavissa pyynnöstä MDE Fleetweld 5P+ 7

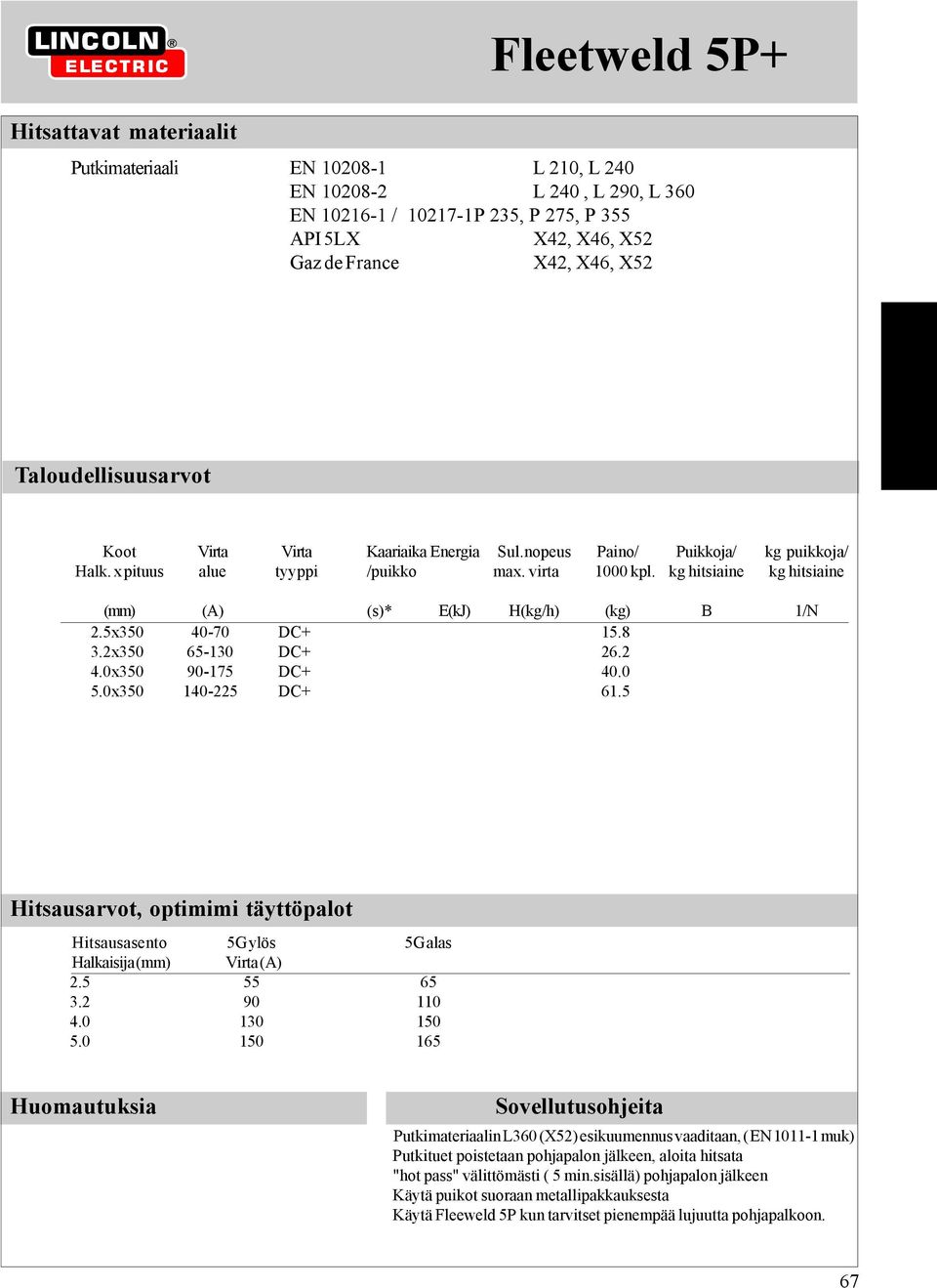

4 Hitsattavat materiaalit Fleetweld 5P+ Putkimateriaali EN L 210, L 240 EN L 240, L 290, L 360 EN / P 235, P 275, P 355 API 5LX X42, X46, X52 Gaz de France X42, X46, X52 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 2.5x DC x DC x DC x DC Hitsausarvot, optimimi täyttöpalot Hitsausasento 5G Virta (A) 5G alas Huomautuksia Sovellutusohjeita Putkimateriaalin L360 (X52) esikuumennus vaaditaan, ( EN muk) Putkituet poistetaan pohjapalon jälkeen, aloita hitsata "hot pass" välittömästi ( 5 min.sisällä) pohjapalon jälkeen Käytä puikot suoraan metallipakkauksesta Käytä Fleeweld 5P kun tarvitset pienempää lujuutta pohjapalkoon. 67

5 Supra Luokittelu Yleiskuvaus AWS A : E6012 EN : E 38 0 RC 11 Rutiilipuikko kaikkiin asentoihin ja erinomaiset ylhäältä alas - ominaisuudet Laivojen korjaus Erinomainen maalatuilla ja ruosteisilla pinnoilla Suositellaan, kun on silloitettava isoja rakoja Hitsattavissa kaikissa asennoissa yhdellä virta-asetuksella Hitsausasennot ISO/ASME PA/1G PB/2F PC/2G PF/3G PG/3G alas PE/4G Hyväksymiset ABS BV Controlas DB DNV Force GL LR TÜV UDT Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine C Mn Si Mekaaniset arvot, puhdas hitsiaine Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) 0 C Hitsattuna Vaatimus: Tyypilliset arvot AWS A EN min. 331 min. 414 min. 17 ei vaadittu min min. 20 min Virtatyyppi AC / DC puikko - Pakaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: box Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: Supra / 6012 Pään väri: ruskea Vastuu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Savu: Kysy turvaohjelehteä, joka on saatavissa pyynnöstä MDE Supra 7

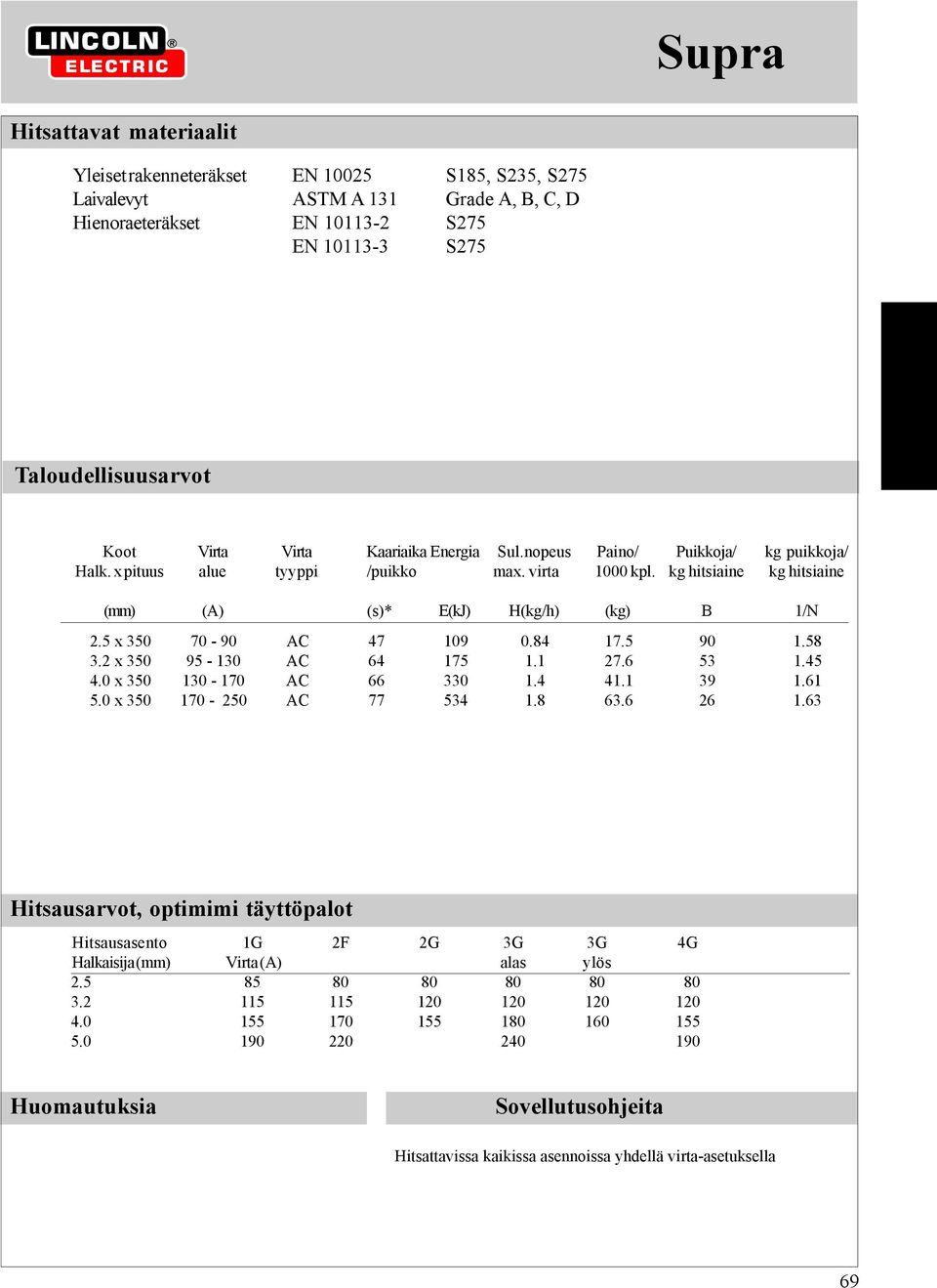

6 Supra Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275 Laivalevyt ASTM A 131 Grade A, B, C, D Hienoraeteräkset EN S275 EN S275 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 2.5 x AC x AC x AC x AC Hitsausarvot, optimimi täyttöpalot Hitsausasento 1G Virta (A) 2F 2G 3G alas 3G 4G Huomautuksia Sovellutusohjeita Hitsattavissa kaikissa asennoissa yhdellä virta-asetuksella 69

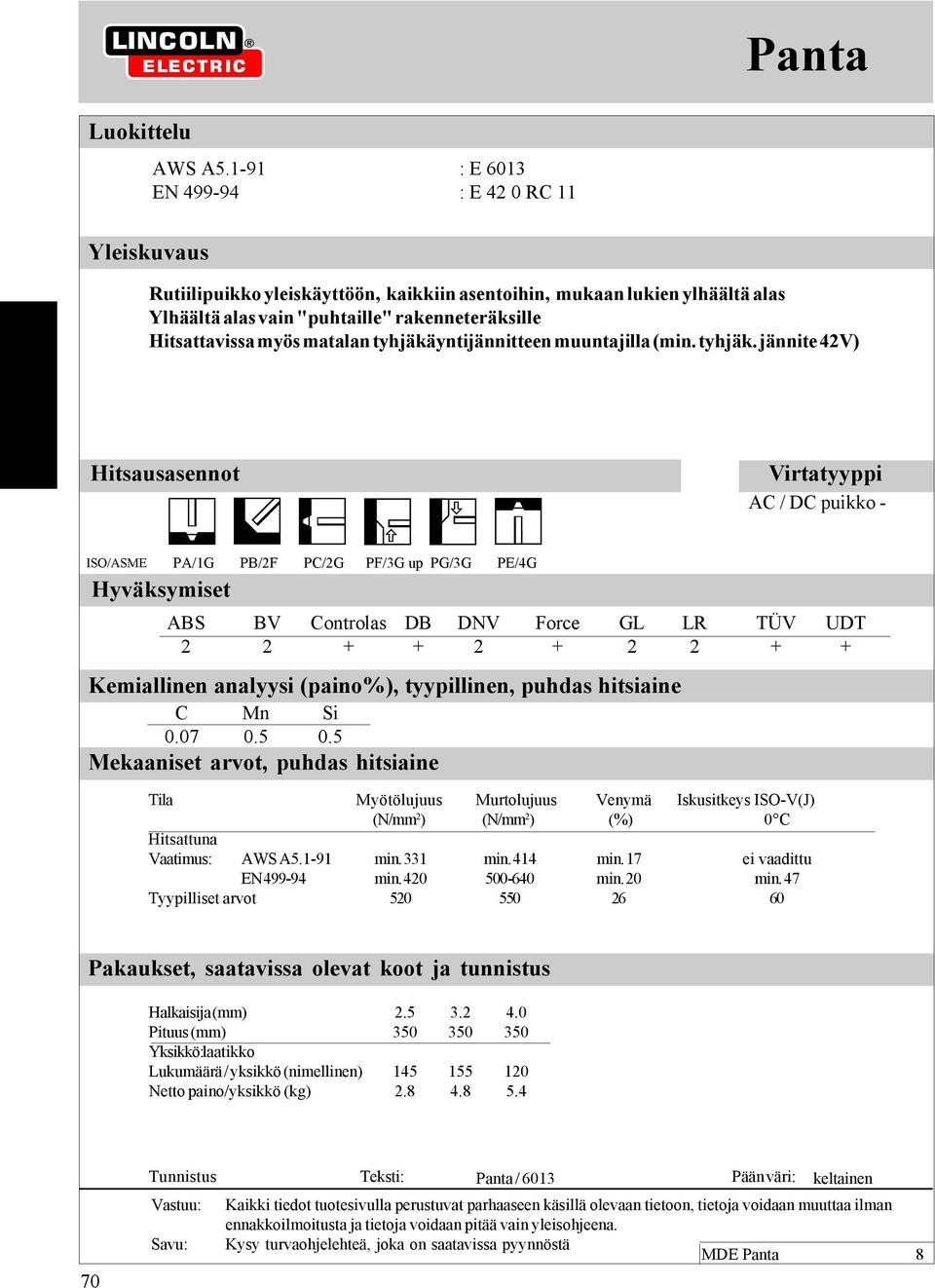

7 Panta Luokittelu Yleiskuvaus AWS A : E 6013 EN : E 42 0 RC 11 Rutiilipuikko yleiskäyttöön, kaikkiin asentoihin, mukaan lukien ylhäältä alas Ylhäältä alas vain "puhtaille" rakenneteräksille Hitsattavissa myös matalan tyhjäkäyntijännitteen muuntajilla (min. tyhjäk. jännite 42V) Hitsausasennot ISO/ASME PA/1G PB/2F PC/2G PF/3G up PG/3G PE/4G Hyväksymiset ABS BV Controlas DB DNV Force GL LR TÜV UDT Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine C Mn Si Mekaaniset arvot, puhdas hitsiaine Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) 0 C Hitsattuna Vaatimus: Tyypilliset arvot AWS A EN min. 331 min. 414 min. 17 ei vaadittu min min. 20 min Virtatyyppi AC / DC puikko - Pakaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: laatikko Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: Panta / 6013 Pään väri: keltainen Vastuu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Savu: Kysy turvaohjelehteä, joka on saatavissa pyynnöstä MDE Panta 8

8 Panta Hitsattavat materiaalit Yleinen rakenneteräs EN S185, S235, S275 Laivalevyt ASTM A 131 Grade A, B, C, D Valuteräs EN G P 240R Putkimateriaali EN L210, L240, L290 EN L240, L290 API 5LX X42, X46 EN / P235, P275 EN Paineastiateräkset EN P235, P265, P295 Hienoraeteräkset EN S275 EN S275 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 2.5 x AC x AC x AC * jätepätkä = 35mm Hitsausarvot, optimimi täyttöpalot Hitsausasento 1G Virta (A) 2F 2G 3G 3G alas 4G Huomautuksia Sovellutusohjeita Ylhäältä alas vain "puhtaille" rakenneteräksille 71

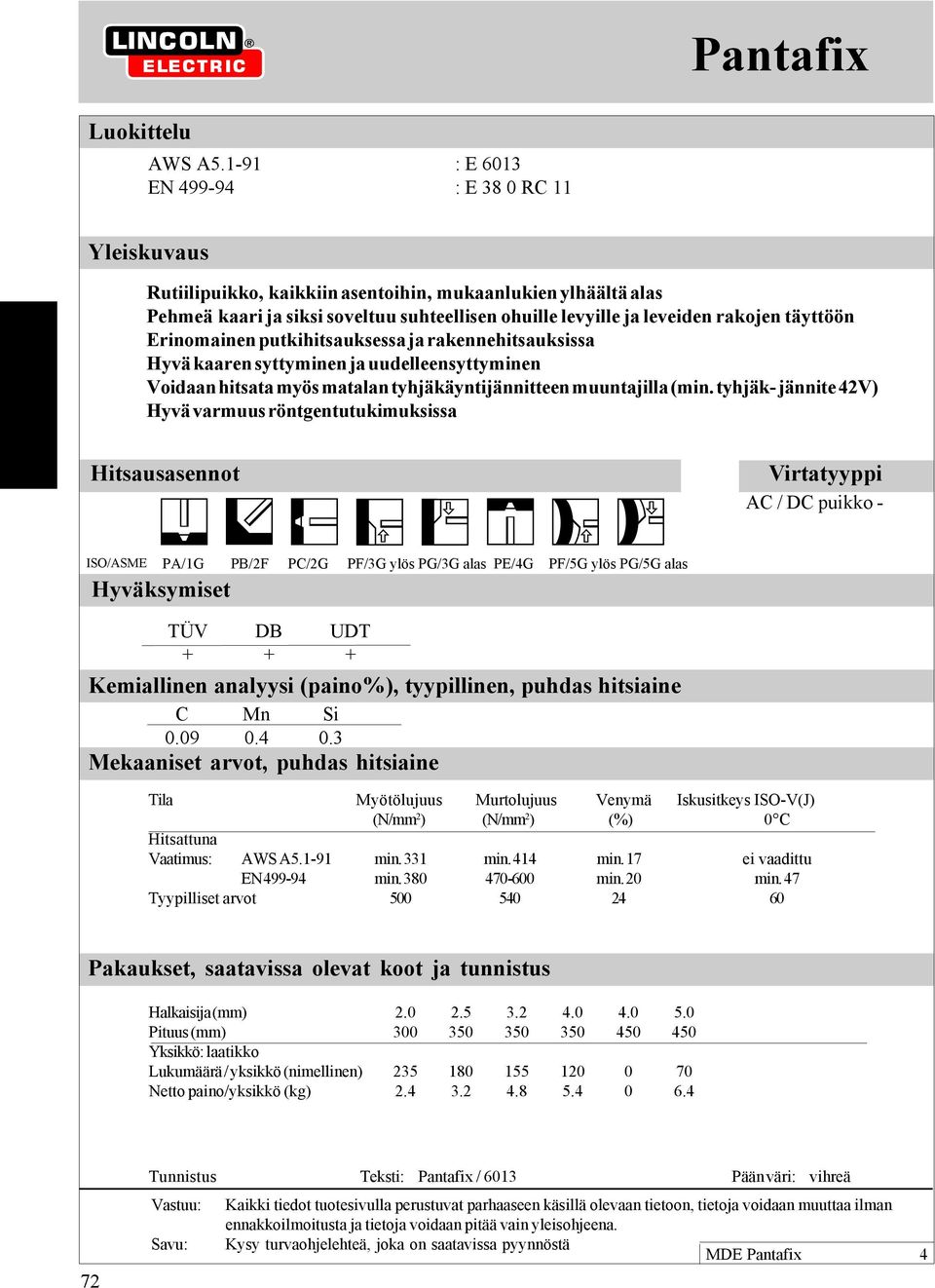

9 Pantafix Luokittelu AWS A : E 6013 EN : E 38 0 RC 11 Yleiskuvaus Rutiilipuikko, kaikkiin asentoihin, mukaanlukien ylhäältä alas Pehmeä kaari ja siksi soveltuu suhteellisen ohuille levyille ja leveiden rakojen täyttöön Erinomainen putkihitsauksessa ja rakennehitsauksissa Hyvä kaaren syttyminen ja uudelleensyttyminen Voidaan hitsata myös matalan tyhjäkäyntijännitteen muuntajilla (min. tyhjäk- jännite 42V) Hyvä varmuus röntgentutukimuksissa Hitsausasennot ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3G PG/3G alas PE/4G PF/5G PG/5G alas Virtatyyppi AC / DC puikko - TÜV DB UDT Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine C Mn Si Mekaaniset arvot, puhdas hitsiaine Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) 0 C Hitsattuna Vaatimus: Tyypilliset arvot AWS A EN min. 331 min. 414 min. 17 ei vaadittu min min. 20 min Pakaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: laatikko Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: Pantafix / 6013 Pään väri: vihreä Vastuu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Savu: Kysy turvaohjelehteä, joka on saatavissa pyynnöstä MDE Pantafix 4

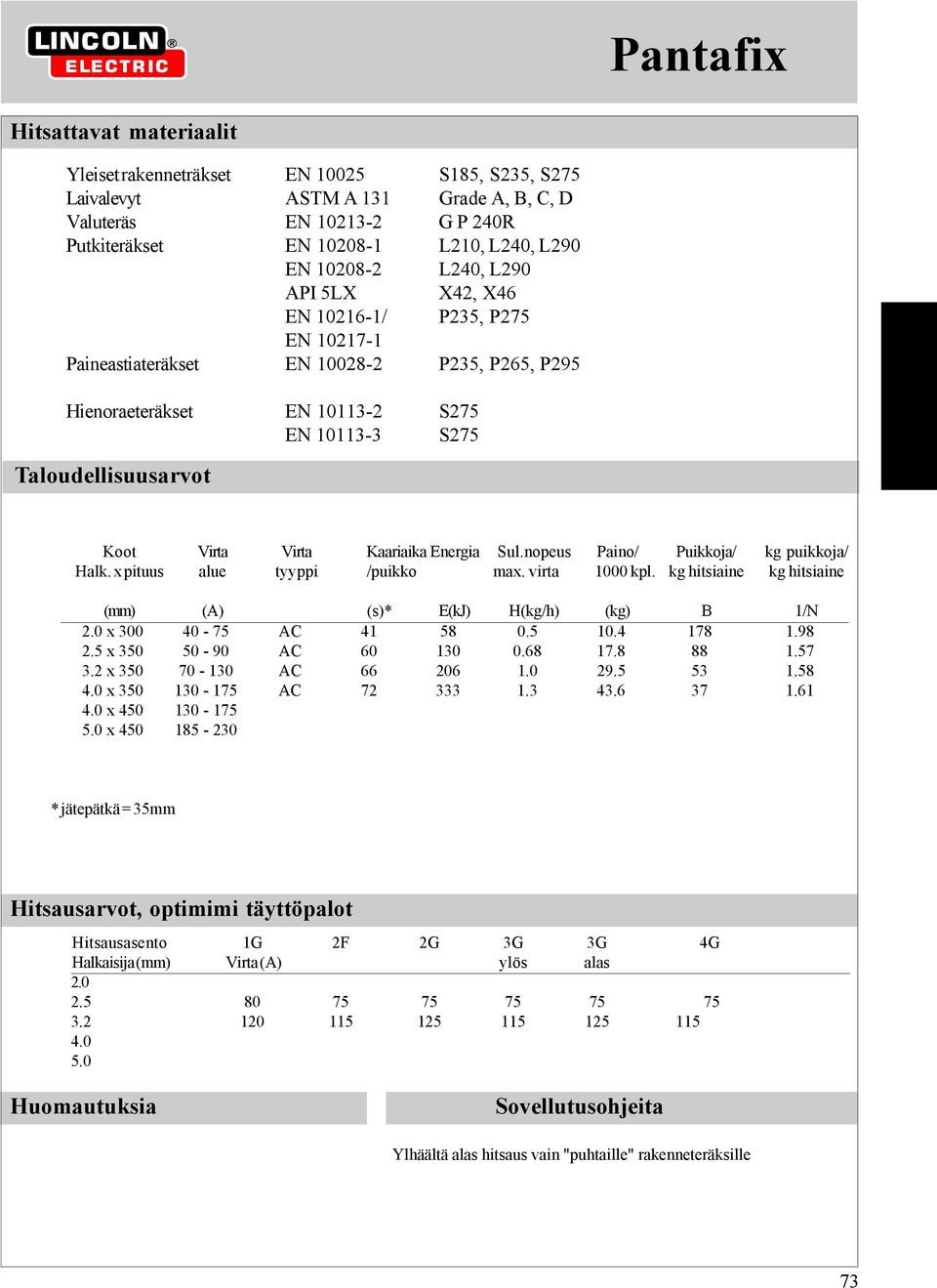

10 Pantafix Hitsattavat materiaalit Yleiset rakenneträkset EN S185, S235, S275 Laivalevyt ASTM A 131 Grade A, B, C, D Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290 EN L240, L290 API 5LX X42, X46 EN / P235, P275 EN Paineastiateräkset EN P235, P265, P295 Hienoraeteräkset EN S275 EN S275 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 2.0 x AC x AC x AC x AC x x * jätepätkä = 35mm Hitsausarvot, optimimi täyttöpalot Hitsausasento 1G Virta (A) 2F 2G 3G 3G alas 4G Huomautuksia Sovellutusohjeita Ylhäältä alas hitsaus vain "puhtaille" rakenneteräksille 73

11 Omnia Luokittelu AWS A : E 6013 EN : E 42 0 RC 11 Yleiskuvaus Rutiili yleispuikko, kaikki asennot, myös ylhäältä alas Soveltuu "puhtaalle" rakenneteräkselle Pienet halkaisijat soveltuvat harrastajahitsaajalle Erittäin sopiva pienen tyhjäkäyntijännitteen omaaville muuntajille (min. tyhjäk. jänn. 42V) Hitsausasennot ISO/ASME PA/1G PB/2F PC/2G PF/3G PG/3G alas PE/4G Hyväksymiset ABS BV Controlas DNV GL LR UDT Virtatyyppi AC / DC Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine C Mn Si Mekaaniset arvot, puhdas hitsiaine Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) 0 C Hitsattuna Vaatimus: Tyypilliset arvot AWS A EN min. 331 min. 414 min. 17 ei vaadittu min min. 20 min Pakaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: laatikko Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: Omnia / 6013 Pään väri: tumman sininen Vastuu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Savu: Kysy turvaohjelehteä, joka on saatavissa pyynnöstä MDE Omnia 6

12 Omnia Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275 Laivalevyt ASTM A 131 Grade A, B, C, D Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290 EN L240, L290 API 5LX X42, X46 EN / P235, P275 EN Paineastiateräkset EN P235, P265, P295 Hienoraeteräs EN S275 EN S275 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 1.8 x AC x AC x AC x AC x AC * jätepätkä = 35mm Hitsausarvot, optimimi täyttöpalot Hitsausasento 1G 2F 2G 3G 3G 4G Virta (A) up down Huomautuksia Sovellutusohjeita Ylhäältä alas hitsaus "puhtaille" rakenneteräksille 75

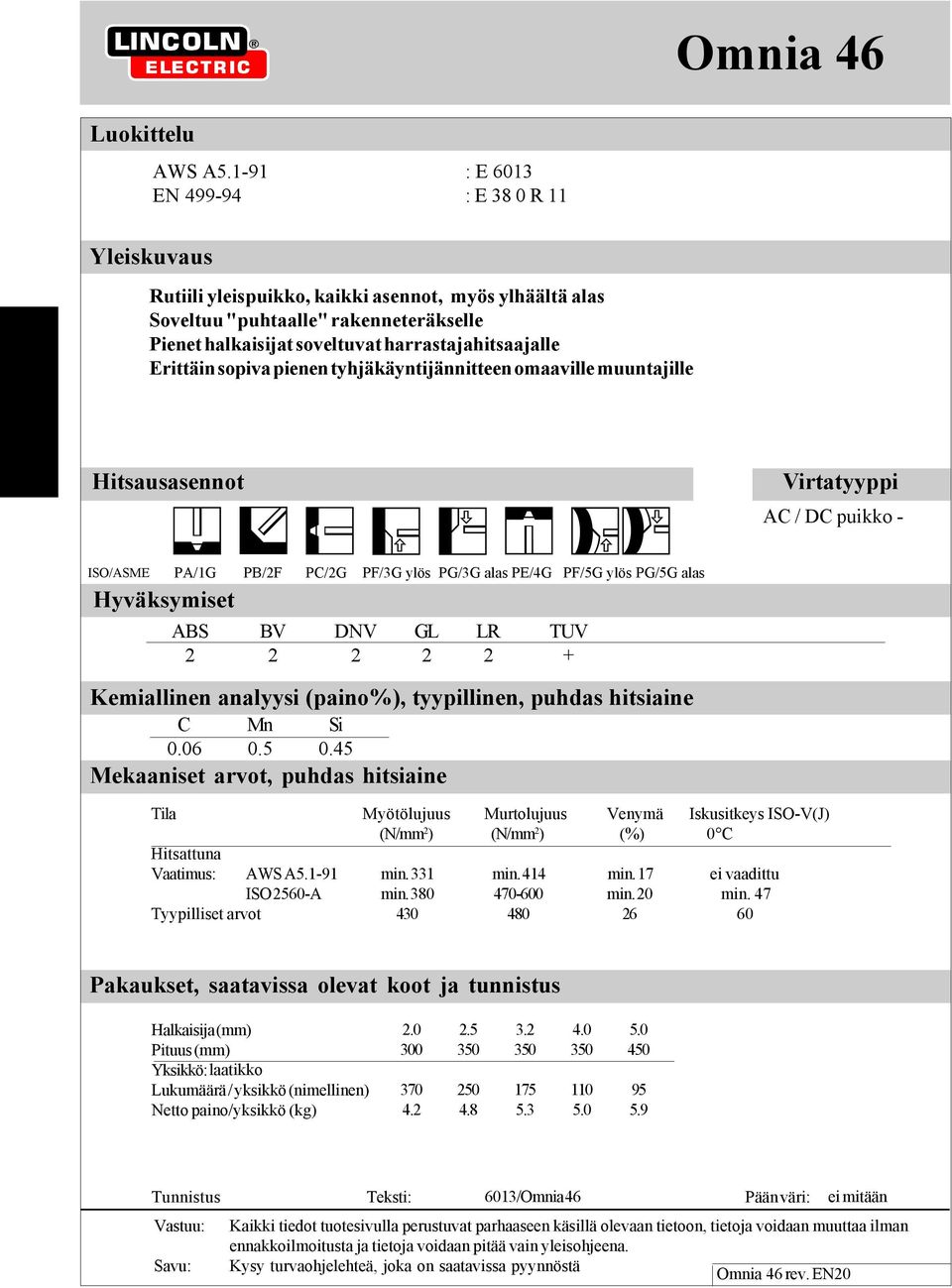

13 Omnia 46 Luokittelu AWS A : E 6013 EN : E 38 0 R 11 Yleiskuvaus Rutiili yleispuikko, kaikki asennot, myös ylhäältä alas Soveltuu "puhtaalle" rakenneteräkselle Pienet halkaisijat soveltuvat harrastajahitsaajalle Erittäin sopiva pienen tyhjäkäyntijännitteen omaaville muuntajille Hitsausasennot ISO/ASME PA/1G PB/2F PC/2G PF/3G PG/3G alas PE/4G PF/5G PG/5G alas Hyväksymiset ABS BV DNV GL LR TUV Virtatyyppi AC / DC puikko - Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine C Mn Si Mekaaniset arvot, puhdas hitsiaine Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) 0 C Hitsattuna Vaatimus: Tyypilliset arvot AWS A ISO 2560-A min. 331 min. 414 min. 17 ei vaadittu min min. 20 min Pakaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: laatikko Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: 6013/Omnia 46 Pään väri: ei mitään Vastuu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Savu: Kysy turvaohjelehteä, joka on saatavissa pyynnöstä Omnia 46 rev. EN20

14 Omnia 46 Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275 Laivalevyt ASTM A 131 Grade A, B, C, D Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290 EN L240, L290 API 5LX X42, X46 EN / P235, P275 EN Paineastiateräkset EN P235, P265, P295 Hienoraeteräs EN S275 EN S275 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 2.0 x AC x AC x AC x AC x AC x AC x AC * jätepätkä = 35mm Hitsausarvot, optimimi täyttöpalot Hitsausasento PA/1G PB/2F PC/2G PF/3G PG/3G PE/4G PF/5G PG/5G Virta (A) alas alas Huomautuksia Sovellutusohjeita

15 Omnia 46+ Luokittelu AWS A5.1 : E 6013 EN 2560-A : E 38 0 R 11 Yleiskuvaus Rutiili yleispuikko Erinomainen jalkohitsauksessa ja alhaalta hitsauksessa, ei suosítella ylhäältä alas hitsaukseen Hyvin tasainen jälki, käytännössä ei roiskeita Palon ulkonäkö hyvä, itsestään irtoava kuona Erittäin sovelias ohutlevyille Hitsausasennot ISO/ASME PA/1G PB/2F PC/2G PF/3G PG/3G alas PE/4G PF/5G PG/5G alas Virtatyyppi AC / DC puikko +/- Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine C Mn Si Mekaaniset arvot, puhdas hitsiaine Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) 0 C Hitsattuna Vaatimus: Tyypilliset arvot AWS A ISO 2560-A min. 331 min. 414 min. 17 ei vaadittu min min. 20 min Pakaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: laatikko Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: 6013 Pään väri: ei mitään Vastuu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Savu: Kysy turvaohjelehteä, joka on saatavissa pyynnöstä Omnia 46+: rev. EN 20

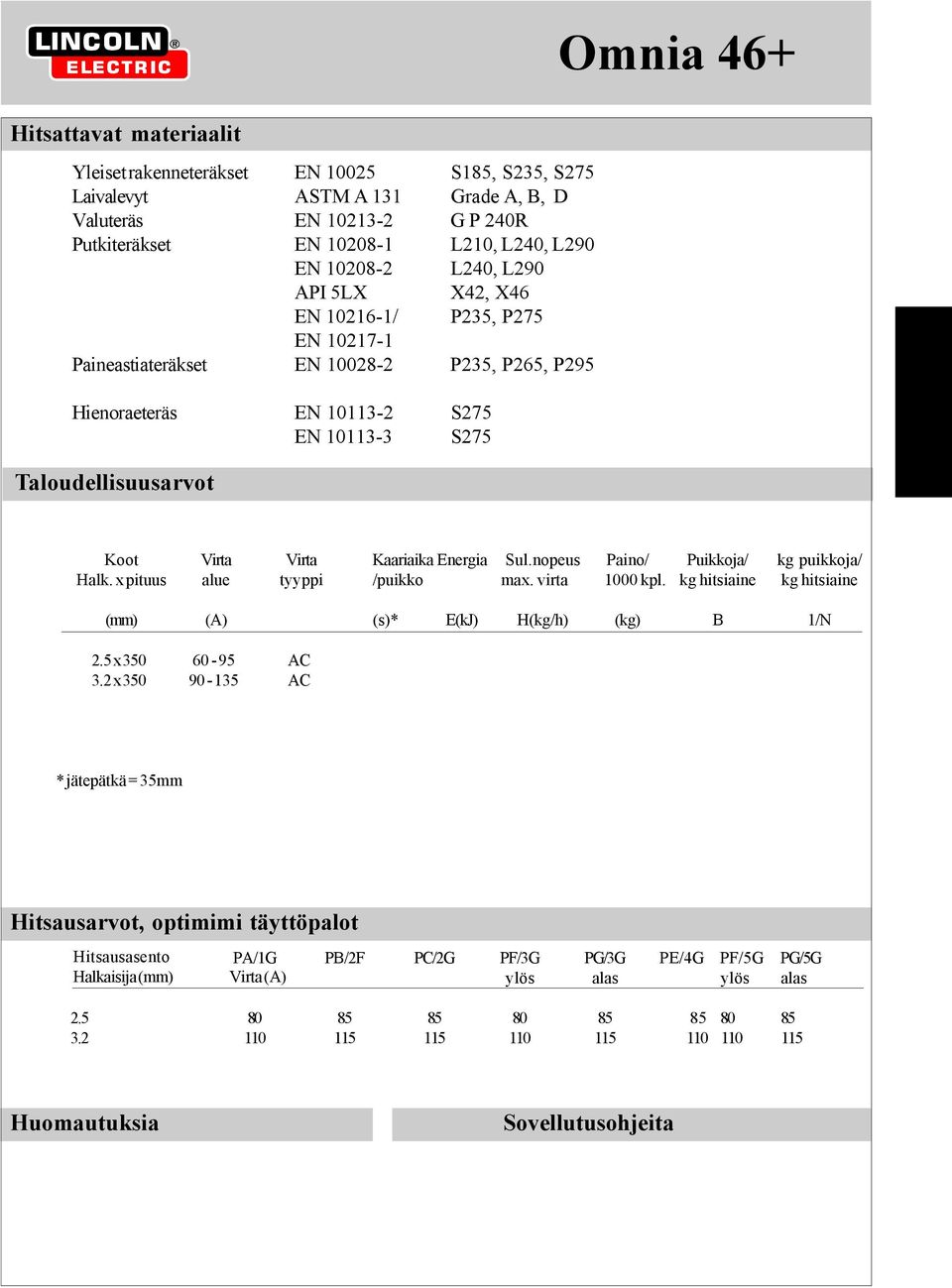

16 Omnia 46+ Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275 Laivalevyt ASTM A 131 Grade A, B, D Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290 EN L240, L290 API 5LX X42, X46 EN / P235, P275 EN Paineastiateräkset EN P235, P265, P295 Hienoraeteräs EN S275 EN S275 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 2.5 x AC 3.2 x AC * jätepätkä = 35mm Hitsausarvot, optimimi täyttöpalot Hitsausasento PA/1G PB/2F PC/2G PF/3G PG/3G PE/4G PF/5G PG/5G Virta (A) alas alas Huomautuksia Sovellutusohjeita

17 Cumulo Luokittelu Yleiskuvaus AWS A : E6013 EN : E 38 0 R 12 Rutiili, kaikkiin asentoihin (paitsi ylhäältä alas) Erinomainen putkihitsauksessa ja rakennetöissä Juoheva liittymä reunoihin Hyvä varmuus röntgentarkastuksessa Hitsausasennot ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3G PE/4G PF/5G ABS BV Controlas DNV GL LR TÜV Y + Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine C Mn Si Mekaaniset arvot, puhdas hitsiaine Virtatyyppi AC / DC Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) 0 C Hitsattuna Vaatimus: Tyypilliset arvot AWS A EN min. 331 min. 414 min. 17 ei vaadittu min min. 20 min Pakaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: laatikko Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: Cumulo / 6013 Pään väri: valkoinen Vastuu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Savu: Kysy turvaohjelehteä, joka on saatavissa pyynnöstä MDE Cumulo 5

18 Cumulo Hitsattavat materiaalit Yleinen rakenneteräs EN S185, S235, S275 Laivalevyt ASTM A 131 Grade A, B, C, D Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290 EN L240, L290 API 5LX X42, X46 EN / P235, P275 EN Paineastiateräkset EN P235, P295 Hienoraeteräkset EN S275 EN S275 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 2.0 x AC x AC x AC x AC * jätepätkä = 35mm Hitsausarvot, optimimi täyttöpalot Hitsausasento 1G Virta (A) 2F 2G 3G 4G 5G Huomautuksia Sovellutusohjeita 77

19 Universalis Luokittelu AWS A : E6013 EN : E 42 0 RR 12 Yleiskuvaus Rutiilipuikko, erityisesti jalkoasentohitsaukseen rakenneteräksillä Pienet halkaisijat monipuolisia ohutlevyillä Erittäin hyvä ulkonäkö Itsestään irtoava kuona Hitsausasennot ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PE/4G Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine C Mn Si Mekaaniset arvot, puhdas hitsiaine Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) 0 C Hitsattuna Vaatimus: Tyypilliset arvot AWS A EN min. 331 min. 414 min. 17 ei vaadittu min min. 20 min Virtatyyppi AC / DC ABS BV Controlas DB DNV Force GL LR TÜV UDT Pakaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: Universalis / 6013 Pään väri: punainen Vastuu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Savu: Kysy turvaohjelehteä, joka on saatavissa pyynnöstä MDE Universalis 8

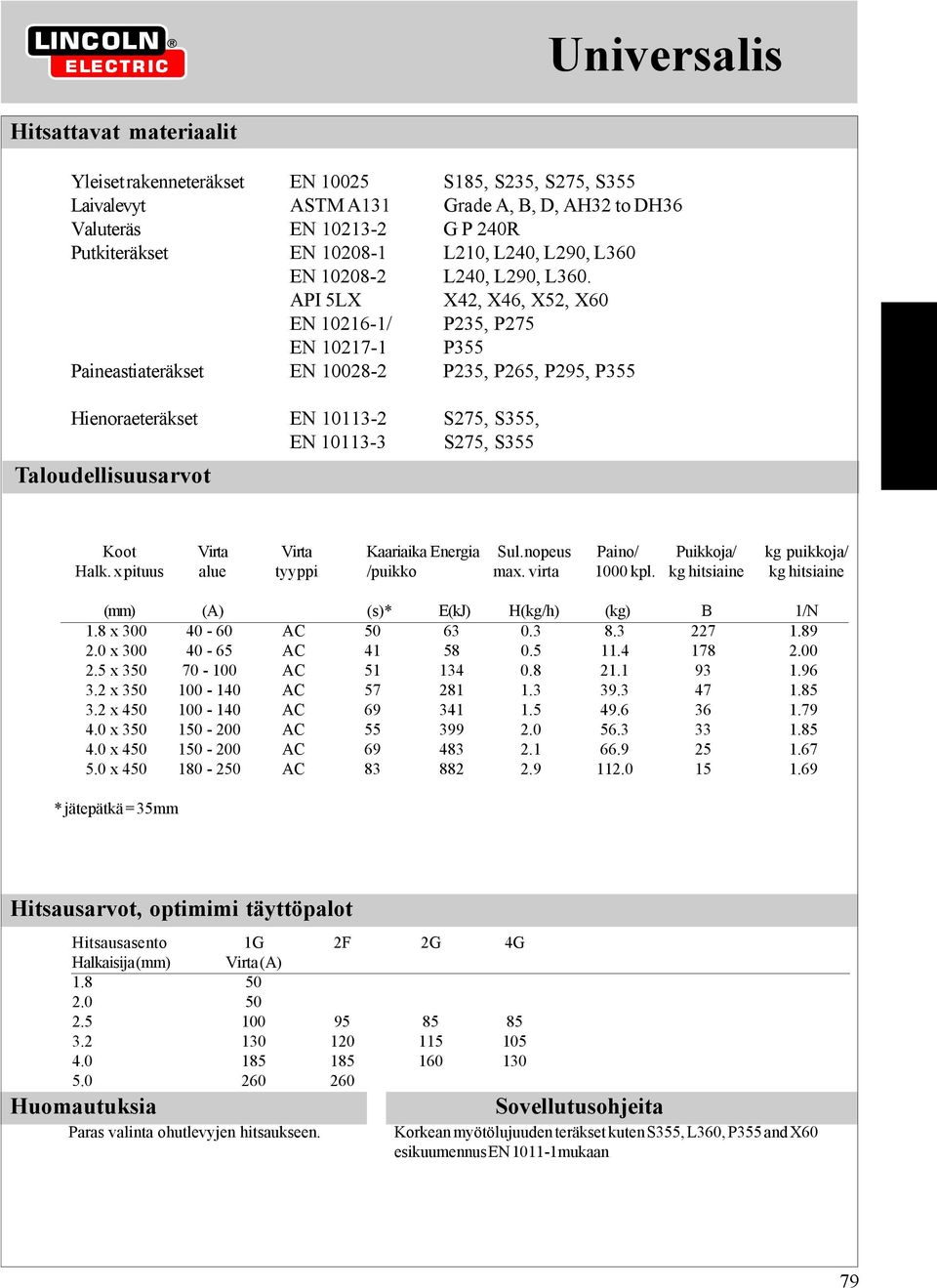

20 Universalis Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, D, AH32 to DH36 Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290, L360 EN L240, L290, L360. API 5LX X42, X46, X52, X60 EN / P235, P275 EN P355 Paineastiateräkset EN P235, P265, P295, P355 Hienoraeteräkset EN S275, S355, EN S275, S355 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 1.8 x AC x AC x AC x AC x AC x AC x AC x AC * jätepätkä = 35mm Hitsausarvot, optimimi täyttöpalot Hitsausasento 1G Virta (A) 2F 2G 4G Huomautuksia Sovellutusohjeita Paras valinta ohutlevyjen hitsaukseen. Korkean myötölujuuden teräkset kuten S355, L360, P355 and X60 esikuumennus EN mukaan 79

21 Ferrod 165A Luokittelu AWS A : E EN : E 42 2 RA 73 Yleiskuvaus Rutiilipuikko, hauras kuona, pienahitsaukseen ja jalkoasennossa V- ja X-hitsit 160% riittoisuus, suuri hitsausnopeus Hyvä varmuus röntgentutkimuksissa Myös kapeissa railoissa ja ruosteisilla levyillä hyvä kuonan irtoavuus Hyväksytty Class 3:een Hitsausasennot ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G ABS DNV LR TÜV UDT 3,3Y 3 3,3Y + + Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine C Mn Si Mekaaniset arvot, puhdas hitsiaine Virtatyyppi AC / DC Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) -10 C -18 C -20 C Hitsattuna Vaatimus: Tyypilliset arvot AWS A EN min. 399 min. 482 min. 22 min.27 min min. 20 min Pakaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: laatikko Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: Ferrod 165A / Pään väri: tumman sininen Vastuu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Savu: Kysy turvaohjelehteä, joka on saatavissa pyynnöstä MDE Ferrod 165A 7

22 Ferrod 165A Hitsattavat materiaalit Yleinen rakenneteräs EN S185, S255, S275, S355 Laivalevyt ASTM A131 Grade A, B, D, AH32 to DH36 Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290, L360 EN L240, L290, L360. API 5LX X42, X46, X52 Paineastiateräkset EN P235, P265, P295 Hienoraeteräkset EN S275, S355, EN S275, S355 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 3.2 x AC x AC x x x AC x x x AC x * jätepätkä = 35 mm Hitsausarvot, optimimi täyttöpalot Hitsausasento 1G Virta (A) 1F 2G Huomautuksia Sovellutusohjeita Korkean myötölujuuden teräkset kuten S355, L360, P355 and X60 esikuumennus EN mukaan 81

23 Ferrod 135T Luokittelu AWS A : E7024 EN : E 38 0 RR 53 Yleiskuvaus Rutiilipuikko pienahitsaukseen ja vaaka-asennossa V- ja X-hitsit Suuri hitsausnopeus Juoheva hitsin ulkonäkö Itsestään irtoava kuona Suuri riittoisuus (140%) Hitsausasennot ISO/ASME PA/1G PB/2F PC/2G Hyväksymiset ABS BV Controlas DNV Force GL LR TÜV UDT 2 2,2Y Y 2,2Y + + Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine C Mn Si Mekaaniset arvot, puhdas hitsiaine Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) 0 C Hitsattuna Vaatimus: Tyypilliset arvot AWS A EN min. 399 min. 482 min. 17 ei vaadittu min min Virtatyyppi AC / DC puikko - Pakaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: laatikko Doos Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: Ferrod 135T/7024 Pään väri: kulta Vastuu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Savu: Kysy turvaohjelehteä, joka on saatavissa pyynnöstä MDE Ferrod 135T 8

24 Ferrod 135T Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, D, AH32 to DH36 Valuteräs EN G P 240R Paineastiateräkset EN P235, P265, P295, P355 Hienoraeteräkset EN S275, S355, EN S275, S355 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 2.5 x AC x AC x AC x AC x AC * jätepätkä = 35mm Hitsausarvot, optimimi täyttöpalot Hitsausasento 1G Virta (A) 2F 2G Huomautuksia Sovellutusohjeita Suurilujuuksiset teräkset, kuten S355, L360, P355 and X60 esikuumennus EN mukaan 83

25 Ferrod 160T Luokittelu AWS A5.1-91: E7024 EN : E 42 0 RR 73 Yleiskuvaus Rutiilipuikko pienahitsaukseen ja jalko-asennossa V- ja X-hitsit Hyvin suuri hitsausnopeus Juoheva hitsin ulkonäkö Itseirtoava kuona Suuri riittoisuus (160%) Hitsausasennot ISO/ASME PA/1G Hyväksymiset ABS BV Controlas DNV Force GL LR TÜV UDT 2 2,2Y Y 2,2Y + + Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine C Mn Si Mekaaniset arvot, puhdas hitsiaine Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) 0 C Hitsattuna Vaatimus: Tyypilliset arvot PB/2F AWS A EN min. 399 min. 482 min. 17 ei vaadittu min min. 20 min Virtatyyppi AC / DC puikko - Pakaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: laatikko Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: Ferrod 160T / 7024 Pään väri: vihreä Vastuu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Savu: Kysy turvaohjelehteä, joka on saatavissa pyynnöstä MDE Ferrod 160T 6

26 Ferrod 160T Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, D, AH32 to DH36 Paineastiateräkset EN P235, P265, P295, P355 Hienoraeteräkset EN S275, S355, EN S275, S355 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 3.2 x x AC x AC * jätepätkä = 35mm Hitsausarvot, optimimi täyttöpalot Hitsausasento 1G Virta (A) 2F Huomautuksia Sovellutusohjeita Suurilujuuksiset teräkset, kuten S355, L360, P355 and X60 esikuumennus EN mukaan 85

27 Baso 48 SP Luokittelu AWS A : E H8 EN : E 46 3 B 32 H10 Yleiskuvaus Rutiiliemäspäällysteinen puikko, jolla on erinomaiset syttymis- ja uudellensyttymisominaisuudet Hitsattavissa AC/DC:llä Vakaat kaariominaisuudet myös pienillä virroilla Suosittu hitsauskouluissa Tyhjäkäyntijännite vähintään 60 volttia Hyvät mekaaniset arvot ja iskusitkeys vielä -30 C :ssa (47 J) Hitsiaineessa matala vetypitoisuus (H DM < 8 ml/100g hitsiainetta) Hitsausasennot ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3G PE/4G ABS BV CTL DNV GL LR TÜV UDT 3H10 HHH + 3YH5 3YH 3,3YH Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Virtatyyppi Ø 2.5 AC/DC+ / DC- Ø 3.2 AC/DC+ Ø 4.0 AC/DC+ Ø 5.0 AC/DC+ C Mn Si H DM ml/100 g Mekaaniset ominaisuudet, puhdas hitsaine Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) -20 C -30 C -46 C Hitsattuna Vaatimus: Tyypilliset arvot AWS A EN min. 399 min. 482 min. 22 min. 27 min min. 20 min Pakkaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: laatikko Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: Baso 48SP/ Pään väri: vihreä 98 Vastuu: Savu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Kysy turvaohjelehteä, joka on saatavissa pyynnöstä MDE Baso 48SP 6

28 Baso 48 SP Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, D, AH32 to DH36. Valuteräs EN GP240R Putkimateriaali EN L210, L240, L290, L360 EN L240, L290, L360, L415 API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S355, S420 EN S275, S355, S420, S460 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg Puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 2.5 x AC x AC x AC x AC 5.0 x AC * jätepätkä= 35mm Hitsausarvot, optimi täyttöpalot Hitsausasento 1G Virta (A) 2F 2G 3G 4G Huomautuksia Sovellutusohjeita Uudelleenkuivaus 2-4h 350 ± 25 C 99

29 Baso 49 Luokittelu AWS A5.1 ISO 2560-A : E7018 H4 : E 46 3 B 32 H5 Yleiskuvaus Emäspäällysteinen puikko, jolla on hyvin matala vetypitoisuus (H DM < 5 ml/100g) Erittäin hyvä hitsattavuus kaikissa asennoissa Hitsaa miltei roiskeettomasti, liittyy hyvin perusaineeseen Hyvä iskusitkeys vielä -30 C :ssa Hyvä röntgenvarmuus Hitsausasennot ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3G PE/4G ABS BV DNV GL LR RINA TÜV 3H,3Y 3,3YHH 3YH5 3YH 3,3YH5 3YH5 + Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Virtatyyppi DC puikko + / - C Mn Si H DM ml/100 g Mekaaniset ominaisuudet, puhdas hitsaine Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) -20 C -29 C -30 C -46 C Hitsattuna Vaatimus: AWS A5.1 ISO 2560-A min. 400 min. 460 min min. 22 min. 20 min. 27 min. 47 Tyypilliset arvot Pakkaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: laatikko Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: /Baso 49 Pään väri: ei mitään Vastuu: Savu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Kysy turvaohjelehteä, joka on saatavissa pyynnöstä Baso 49:rev. EN20

30 Baso 49 Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, D, AH32 - EH40. Valuteräs EN GP240R Putkimateriaali EN L210, L240, L290, L360 EN L240, L290, L360, L415 API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S355, S420 EN S275, S355, S420 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg Puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 2.5 x DC x DC x DC x DC * jätepätkä= 35mm Hitsausarvot, optimi täyttöpalot Hitsausasento PA/1G Virta (A) PB/2F PC/2G PF/3G PE/4G Huomautuksia Sovellutusohjeita Uudelleenkuivaus 2-4h 350 ± 25 C

31 Baso 51P Luokittelu Yleiskuvaus AWS A5.1 : E ISO-2560-A : E 46 3 B 32 Emäs, matalavetyinen puikko Erinomainen putkihitsauksissa ja pohjapaloissa Erittäin hyvä hitsattavuus kaikissa asennoissa Hyvä kostutuskyky ja helppo sulanhallinta Helposti irtoava kuona ja tasainen palko Hyvät mekaaniset arvot vielä - 30 C:ssa Hyvä röntgentiiveys Hitsausasennot ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3G PE/4G PF/5G ABS BV DNV GL LR TÜV menossa menossa menossa menossa menossa menossa Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Virtatyyppi AC / DC puikko +/- C Mn Si P S H DM ,015 0,01 5 ml/100 g Mekaaniset ominaisuudet, puhdas hitsaine Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) -20 C -30 C -46 C Hitsattuna Vaatimus: AWS A5.1 min. 400 min. 483 min. 22 min.27 ISO 2560-A Tyypilliset arvot min min min Pakkaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: laatikko Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: /BASO 51P Pään väri: ei mitään Vastuu: Savu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Kysy turvaohjelehteä, joka on saatavissa pyynnöstä Baso 51P rev EN 20

32 Baso 51P Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, D, AH32 - EH40. Valuteräkset EN GP240R Putkiteräkset EN L210, L240, L290, L360 EN L240, L290, L360, L415 API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S355, S420 EN S275, S355, S420, S460 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg Puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 2.5 x DC x DC x DC x DC+ * jätepätkä = 35mm Hitsausarvot, optimi täyttöpalot Hitsausasento PA/1G Virta (A) PB/2F PC/2G PF/3G PE/4G 5G Huomautuksia Sovellutusohjeita Uudelleenkuivaus 2-4h 350 ± 25 C.

33 Luokittelu EMR SAHARA Baso 100 AWS A : E7016-H4R EN : E 42 3 B 12 H5 Yleiskuvaus Emäspuikko, hyvin matala vetypitoisuus (H DM < 5ml/100 g) Erinomainen yleispuikko Toimii matalalla tyhjäkäyntijännitteellä (min. tyhjäk. jännite 55 V) Hyvä liittyminen railokylkiin Iskusitkeys hyvä -20 C:ssä Suosittu hitsauskouluissa Hitsausasennot ISO/ASME PA/1G PB/2F PC/2G PF/3G PE/4G PF/5G Hyväksymiset ABS BV Controlas DNV Force GL LR TÜV UDT 3H,3Y 3,3YH + 3YH5 + 3YH 3,3YH + + Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine C Mn Si H DM ml/100 g Mekaaniset ominaisuudet, puhdas hitsaine Virtatyyppi AC / DC puikko +/- Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) -20 C -29 C -30 C Hitsattuna Vaatimus: Tyypilliset arvot AWS A EN min. 399 min. 482 min. 22 min. 27 min min. 20 min Pakkaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: laatikko Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: Baso 100/7016 Pään väri: vaalean sininen 100 Vastuu: Savu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Kysy turvaohjelehteä, joka on saatavissa pyynnöstä MDE Baso 100 6

34 Hitsattavat materiaalit EMR SAHARA Baso 100 Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, D, AH32 to DH36. Valuteräs EN GP240R Putkiteräkset EN L210, L240, L290, L360 EN L240, L290, L360, L415, L445 API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P274T1, EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S355, S420, EN S275, S355, S420, S460 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg Puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 2.5 x AC x AC x AC x AC x DC * jätepätkä = 35mm Hitsausarvot, optimi täyttöpalot Hitsausasento 1G Virta (A) 2F 2G 3G 4G 5G Pohjapalossa pienet arvot! Huomautuksia Sovellutusohjeita Uudelleenkuivaus 2-4h 350 ± 25 C 101

35 Luokittelu EMR SAHARA Baso 120 Yleiskuvaus AWS A : E7018-H4R EN : E 42 3 B 32 H5 Emäs, matalavetyinen (H DM < 4ml/100 g) Riittoisuus 120% Erinomainen hitsattavuus myös vaihtovirralla kaikissa asennoissa Hyvä sitkeys vielä -30 C:ssä Hyvä tiiveys (röntgentutkimuksissa) Hitsausasennot ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3G PE/4G ABS BV Controlas DNV Force GL LR TÜV UDT 3H,3Y 3,3YH + 3YH5 + 3YH 3,3YH + + Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine C Mn Si H DM ml/100 g Mekaaniset ominaisuudet, puhdas hitsaine Virtatyyppi AC / DC puikko +/- Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) -20 C -29 C -30 C Hitsattuna Vaatimus: Tyypilliset arvot AWS A EN min. 399 min. 482 min. 22 min.27 min min. 20 min Pakkaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: laatikko Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: Baso 120 / 7018 Pään väri: hopea 102 Vastuu: Savu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Kysy turvaohjelehteä, joka on saatavissa pyynnöstä MDE Baso 120 6

36 EMR SAHARA Baso 120 Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, D, AH32 to DH36. Valuteräkset EN GP240R Putkiteräkset EN L210, L240, L290, L360 EN L240, L290, L360, L415, L445 API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S355, S420 EN S275, S355, S420 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg Puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 2.5 x AC x AC x AC x AC x DC x AC x DC * jätepätkä = 35mm Hitsausarvot, optimi täyttöpalot Hitsausasento 1G Virta (A) 2F 2G 3G 4G Huomautuksia Sovellutusohjeita Uudelleenkuivaus 2-4h 350 ± 25 C. 103

37 EMR SAHARA Baso G Luokittelu AWS A : E H4R EN : E 42 5 B 32 H5 Yleiskuvaus Hitsausasennot ISO/ASME Emäs, kaikkiin asentoihin, matalavetyinen puikko Riittoisuus % AC/DC hitsaus kaikissa asennoissa, erityisesti putkille Erinomainen puikko asennusolosuhteissa Hyvä putkihitsauspuikko Hyvät iskusitkeys arvot aina -50 C:ssa Saatavissa myös Sahara ReadyPack - pakkauksessa (vakuumi), H DM <3 ml/100g PA/1G PB/2F PC/2G PF/3G PE/4G PF/5G Hyväksymiset ABS BV Controlas DB DNV GL LR TÜV UDT RINA 3H,3Y 3H,3Y + + 3YH5 3YH 3,3YH + + 4YH5 Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine C Mn Si Mekaaniset ominaisuudet, puhdas hitsaine Virtatyyppi AC/DC puikko +/- Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) -20 C -40 C -46 C -50 C Hitsattuna Vaatimus: Tyypilliset arvot AWS A EN min. 399 min. 482 min. 22 min. 27 min min. 20 min Pakkaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: laatikko Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Yksikkö: Sahara ReadyPack (SRP) Kpl / yksikkö Nettopaino/yksikkö (kg) Tunnistus Teksti: BasoG/ Pään väri: sininen 104 Vastuu: Savu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Kysy turvaohjelehteä, joka on saatavissa pyynnöstä MDE Baso G 7

38 EMR SAHARA Baso G Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, D, AH32 to EH40 Valuteräs EN GP240R Putkiteräkset EN L210, L240, L290, L360 EN L240, L290, L360, L415, L445 API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S275, S355, S420 Taloudellisuusarvot EN S275, S355, S420, Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg Puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 2.0 x DC x DC x DC x DC x DC x DC x DC * jätepätkä = 35mm Hitsausarvot, optimi täyttöpalot Hitsausasento 1G Virta (A) 2F 2G 3G 4G 5G Huomautuksia Sovellutusohjeita Uudelleenkuivaus 2-4h 350 ± 25 C 105

39 Baso 26V Luokittelu AWS A : E 7048-H8 EN : E 42 3 B 15 H10 Yleiskuvaus Emäspäällyste, matalavetyinen Erityisesti kehitetty ylhäältä alas hitsaukseen telakoilla Täydellinen juuren sulaminen pohjapaloissa Hyvä puikko silloitukseen Hyvä kuonan irtoaminen, juoheva palko Hitsausasennot ISO/ASME PA/1G PB/2F PC/2G PF/3G PG/3G alas PE/4G Hyväksymiset ABS BV DNV Force GL LR UDT 3Y 3Y 3YH10 + 3YH 3,3YH10 + Virtatyyppi AC / DC puikko +/- Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine C Mn Si H DM ml/100 g Mekaaniset ominaisuudet, puhdas hitsaine Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) -20 C -29 C -30 C Hitsattuna Vaatimus: Tyypilliset arvot AWS A EN min. 399 min. 482 min. 22 min. 27 min min. 20 min Pakkaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: laatikko Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: Baso 26V/7048 Pään väri: tumman vihreä 106 Vastuu: Savu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Kysy turvaohjelehteä, joka on saatavissa pyynnöstä MDE Baso 26V 7

40 Baso 26V Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, D, AH32 to DH36. Valuteräs EN GP240R Putkiteräkset EN L210, L240, L290, L360 EN L240, L290, L360, L415, L445 API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S275, S355, S420 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg Puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 3.2 x DC x DC x DC x * jätepätkä = 35mm Hitsausarvot, optimi täyttöpalot Hitsausasento 1G Virta (A) 3G down Huomautuksia Sovellutusohjeita 107

41 EMR SAHARA Conarc 48 Luokittelu AWS A : E H4R EN : E 46 4 B 42 H5 Yleiskuvaus Emäspuikko, matalavetynen H DM < 5ml/100 g Riittoisuus 130% Erinomainen hitsattavuus DC+:lla ja AC:llä kaikissa asennoissa, etenkin lakiasennossa ja alhaalta Erinomainen sitkeys vielä -40 C:ssä Hyvä tiiveys (röntgentarkastuksissa) Hitsausasennot ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3G PE/4G PG/5G Virtatyyppi AC/DC puikko + DNV UDT 4YH5 + Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine C Mn Si H DM ml/100 g Mekaaniset ominaisuudet, puhdas hitsaine Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) C -46 C Hitsattuna Vaatimus: AWS A EN Tyypilliset arvot min. 399 min. 482 min. 22 min. 27 min min. 20 min Pakkaukset, saatavissa olevat koot ja tunnistus Pituus (mm) Yksikkö: laatikko Lukumäärä / yksikkö (nimellinen) Netto paino/yksikkö (kg) Tunnistus Teksti: Conarc 48/ Pään väri: oranssi 108 Vastuu: Savu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. Kysy turvaohjelehteä, joka on saatavissa pyynnöstä MDE Conarc 48 2

42 EMR SAHARA Conarc 48 Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, D, AH32 to EH40 Valuteräs EN GP240R Putkiteräkset EN L210, L240, L290, L360 EN L240, L290, L360, L415, L445 API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S355, S420 EN S275, S355, S420 Taloudellisuusarvot Koot Virta Virta Kaariaika Energia Sul.nopeus Paino/ Puikkoja/ kg Puikkoja/ Halk. x pituus alue tyyppi /puikko max. virta 1000 kpl. kg hitsiaine kg hitsiaine (mm) (A) (s)* E(kJ) H(kg/h) (kg) B 1/N 2.0 x DC x DC x DC x DC x DC x DC x x * luvut ovat ennakkolukuja ja päivitetään useampien tuotantoajojen jälkeen * jätepätkä = 35mm Hitsausarvot, optimi täyttöpalot Hitsausasento Virta (A) Huomautuksia Sovellutusohjeita Uudelleenkuivaus 2-4h 350 ± 25 C. 109
