MIG/MAG Hitsauspolttimet ja varusteet

Transkriptio

1 Binzel-hitsauspolttimet edustavat edistyksellistä tekniikkaa ja laatua, joita tarvitaan, kun hitsaus halutaan suorittaa ongelmitta. Kaikki polttimet on suunniteltu viimeistä yksityiskohtaa myöten ja ne mahdollistavat näin tarkan ja mukavan työskentelyn. Tehokas jäähdytys - korkea käyttösuhde Ergonomisesti muotoillut kädensijat - ihanteellinen käsiteltävyys kaikissa asennoissa Kevyet ja notkeat kaapelipaketit - työskentely helpompaa Tukeva rakenne - pitkä käyttöikä Binzel-pikaliitinärjestelmä, sopii kaikkiin konetyyppeihin -aikaasäästävä polttimenvaihto MIG/MAG Hitsauspolttimet ja varusteet Yhteensopiva kaikkiin hitsauskoneisiin joissa on Euroliitin DIN MB 15 AK Ergo Kuormitettavuus 60% 180A CO 2 150A Seoskaasu. Lanka Ø 0,6 1,0 mm MB15 täydellinen 3 m MB15 täydellinen 4 m Varaosat MB 15 Tuote n:o Poltinkaula Virtasuuttimenpidin Kaasusuutin Kaasusuuttimen jousi Virtasuutin Ø 0,6 mm M6/6/ Virtasuutin Ø 0,8 mm M6/6/ * vakio Virtasuutin Ø 1,0 mm M6/6/ Lankaputki Ø 0,6 0,9 mm sin MB 25 AK Ergo Kuormitettavuus 60% 230A CO 2 200A Seoskaasu. Lanka Ø 0,8 1,2 mm MB25 täydellinen 3 m MB25 täydellinen 4 m Würth Oy 05/07 Varaosat MB 25 Tuote n:o Poltinkaula Virtasuuttimenpidin Kaasusuutin Kaasusuuttimen jousi Virtasuutin Ø 0,8 mm M6/8/ Virtasuutin Ø 1,0 mm M6/8/ * vakio Virtasuutin Ø 1,2 mm M6/8/ Lankaputki Ø 0,6 0,9 sin Lankaputki Ø 1,0 1,2 mm pun 14.1

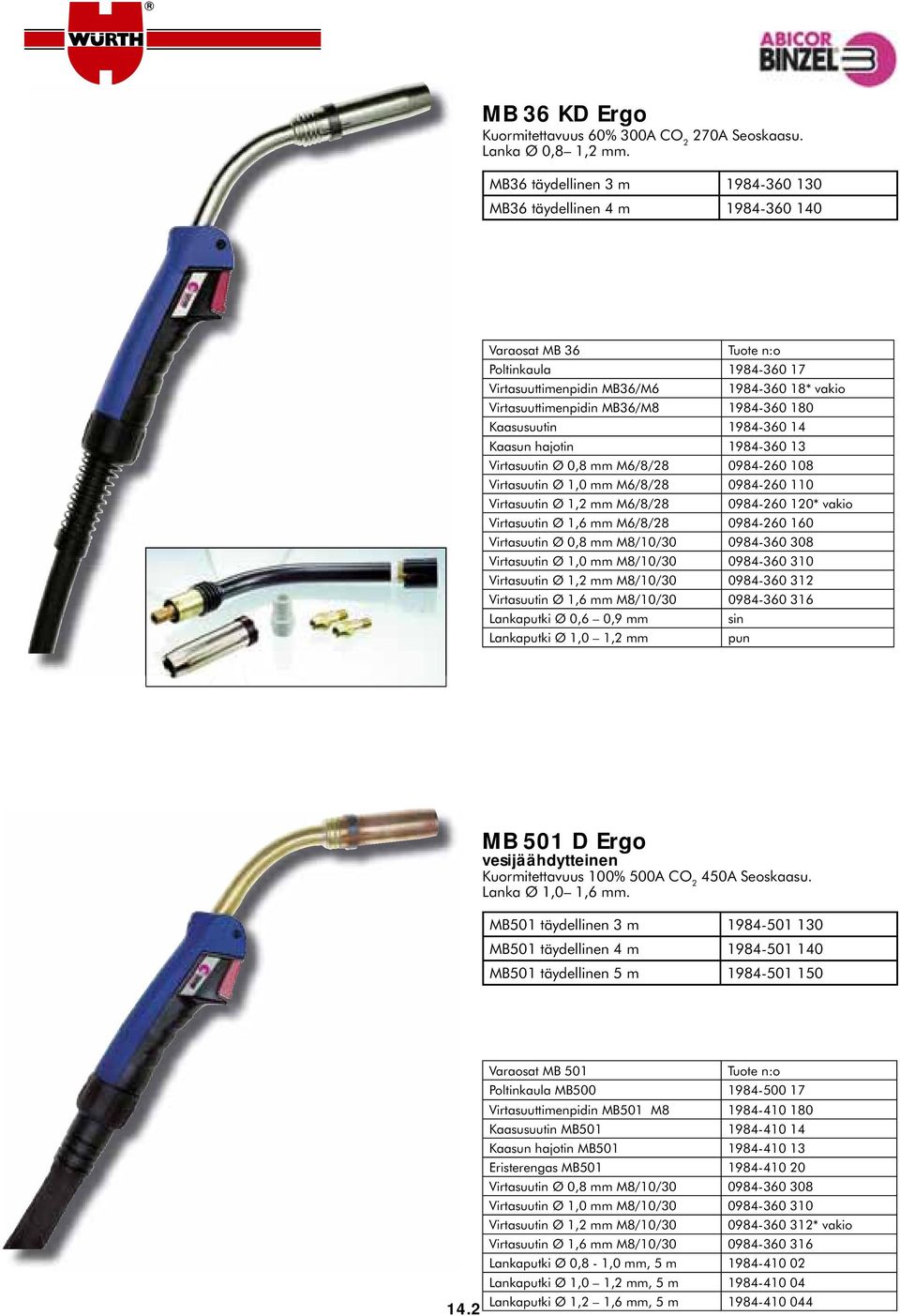

2 MB 36 KD Ergo Kuormitettavuus 60% 300A CO 2 270A Seoskaasu. Lanka Ø 0,8 1,2 mm. MB36 täydellinen 3 m MB36 täydellinen 4 m Varaosat MB 36 Tuote n:o Poltinkaula Virtasuuttimenpidin MB36/M * vakio Virtasuuttimenpidin MB36/M Kaasusuutin Kaasun hajotin Virtasuutin Ø 0,8 mm M6/8/ Virtasuutin Ø 1,0 mm M6/8/ Virtasuutin Ø 1,2 mm M6/8/ * vakio Virtasuutin Ø 1,6 mm M6/8/ Virtasuutin Ø 0,8 mm M8/10/ Virtasuutin Ø 1,0 mm M8/10/ Virtasuutin Ø 1,2 mm M8/10/ Virtasuutin Ø 1,6 mm M8/10/ Lankaputki Ø 0,6 0,9 mm sin Lankaputki Ø 1,0 1,2 mm pun MB 501 D Ergo vesijäähdytteinen Kuormitettavuus 100% 500A CO 2 450A Seoskaasu. Lanka Ø 1,0 1,6 mm. MB501 täydellinen 3 m MB501 täydellinen 4 m MB501 täydellinen 5 m Varaosat MB 501 Tuote n:o Poltinkaula MB Virtasuuttimenpidin MB501 M Kaasusuutin MB Kaasun hajotin MB Eristerengas MB Virtasuutin Ø 0,8 mm M8/10/ Virtasuutin Ø 1,0 mm M8/10/ Virtasuutin Ø 1,2 mm M8/10/ * vakio Virtasuutin Ø 1,6 mm M8/10/ Lankaputki Ø 0,8-1,0 mm, 5 m Lankaputki Ø 1,0 1,2 mm, 5 m Lankaputki Ø 1,2 1,6 mm, 5 m

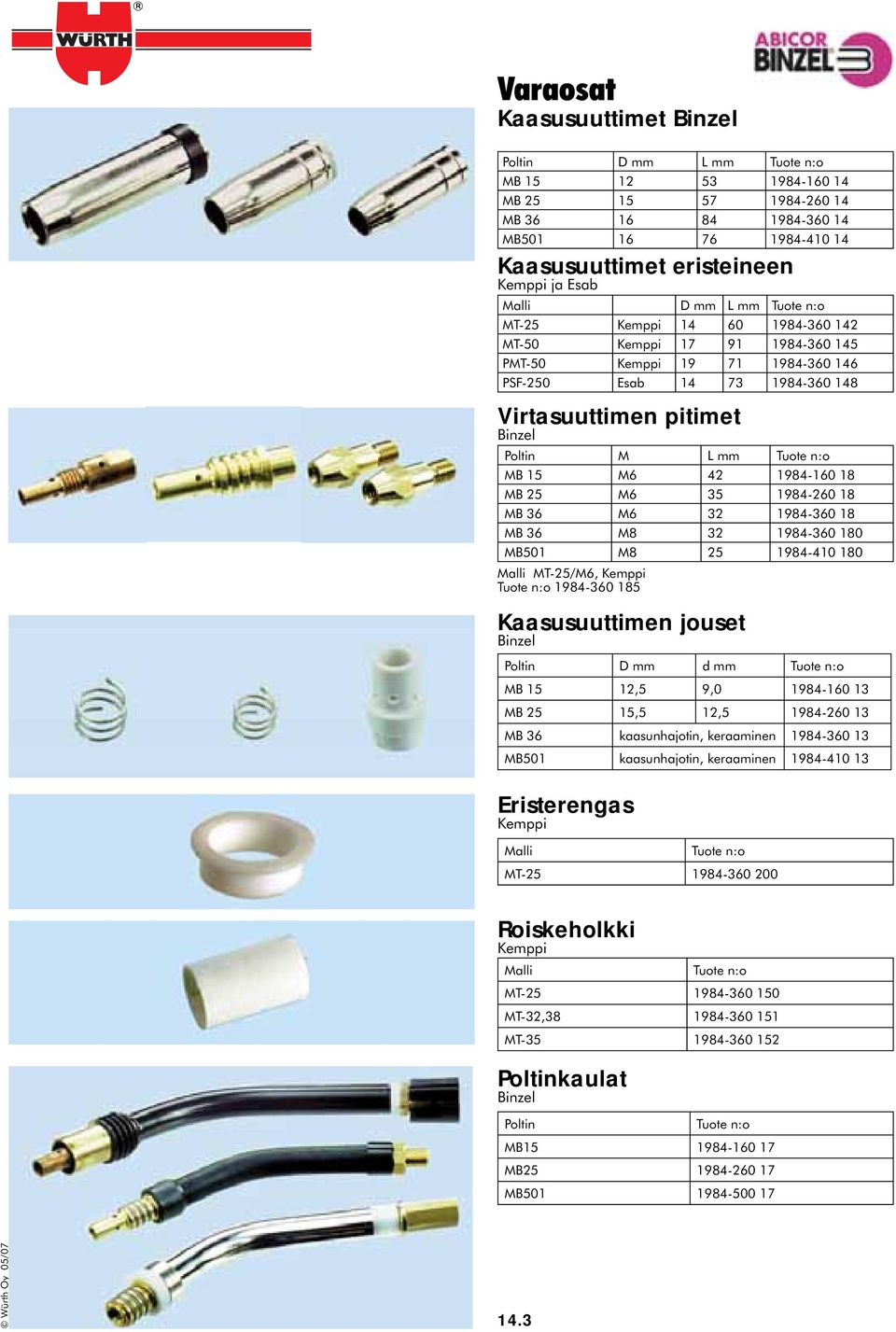

3 Varaosat Kaasusuuttimet Binzel Poltin D mm L mm Tuote n:o MB MB MB MB Kaasusuuttimet eristeineen Kemppi ja Esab Malli D mm L mm Tuote n:o MT-25 Kemppi MT-50 Kemppi PMT-50 Kemppi PSF-250 Esab Virtasuuttimen pitimet Binzel Poltin M L mm Tuote n:o MB 15 M MB 25 M MB 36 M MB 36 M MB501 M Malli MT-25/M6, Kemppi Tuote n:o Kaasusuuttimen jouset Binzel Poltin D mm d mm Tuote n:o MB 15 12,5 9, MB 25 15,5 12, MB 36 kaasunhajotin, keraaminen MB501 kaasunhajotin, keraaminen Eristerengas Kemppi Malli Tuote n:o MT Roiskeholkki Kemppi Malli Tuote n:o MT MT-32, MT Poltinkaulat Binzel Poltin Tuote n:o MB MB MB Würth Oy 05/

4 Lankaputket teräkselle Binzel Lanka Ø mm Poltin Väri 3 m Tuote n:o 5 m Tuote n:o 0,6 0,9 MB15/MB25/MB36 sininen ,0 1,2 MB15/MB25/MB36 punainen ,8-1,0 MB ,0-1,2 MB ,2-1,6 MB Lanka Ø mm Poltin Väri Pituus Tuote n:o 1,0 1,2 Kemppi punainen 4,5 m Teflonlankaputket Binzel Alumiini, RST/HST langalle Lanka Ø mm Poltin Väri 3 m Tuote n:o 5 m Tuote n:o 0,6 1,0 4,0/1,5 MB501 sininen ,0 1,2 4,0/2,0 MB15/MB25/MB36 punainen ,2 1,6 4,5/3,0 MB501 keltainen

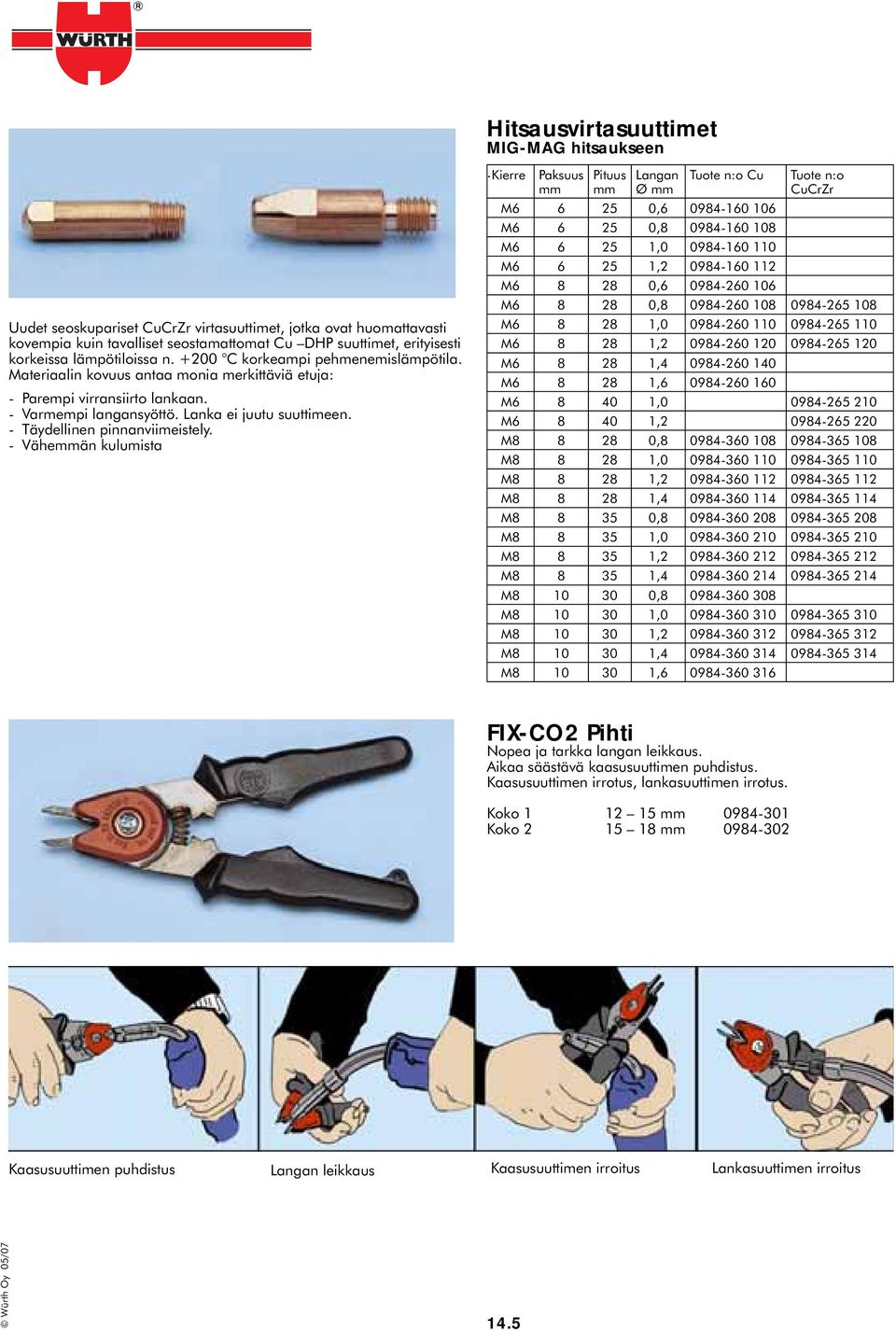

5 Uudet seoskupariset CuCrZr virtasuuttimet, jotka ovat huomattavasti kovempia kuin tavalliset seostamattomat Cu DHP suuttimet, erityisesti korkeissa lämpötiloissa n C korkeampi pehmenemislämpötila. Materiaalin kovuus antaa monia merkittäviä etuja: - Parempi virransiirto lankaan. - Varmempi langansyöttö. Lanka ei juutu suuttimeen. - Täydellinen pinnanviimeistely. - Vähemmän kulumista Hitsausvirtasuuttimet MIG-MAG hitsaukseen. Kierre Paksuus mm Pituus mm Langan Ø mm Tuote n:o Cu Tuote n:o CuCrZr M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , FIX-CO2 Pihti Nopea ja tarkka langan leikkaus. Aikaa säästävä kaasusuuttimen puhdistus. Kaasusuuttimen irrotus, lankasuuttimen irrotus. Koko mm Koko mm Kaasusuuttimen puhdistus Langan leikkaus Kaasusuuttimen irroitus Lankasuuttimen irroitus Würth Oy 05/

6 TIG-polttimien varusteet yhteensopivia kaikkiin yleisimpiiin TIG-polttimiin Iso poltinpää Lindejärjestelmä Keraaminen kaasukupu Tuote n:o n:o 5 - Ø 8 Ø n:o 6 - Ø 9,8 Ø n:o 7 - Ø11,2 Ø n:o 8 - Ø 12,7 Ø n:o 10 - Ø15,7 Ø n:o 12 - Ø19 Ø Pieni poltinpää Lindejärjestelmä Keraaminen kaasukupu Tuote n:o n:o 4 - Ø 6,4 Ø 14, n:o 5 - Ø 8,0 Ø 14, n:o 6 - Ø 9,8 Ø 14, n:o 7 - Ø 11,2 Ø 14, Keraaminen kaasukupu Tuote n:o Linssi varustus n:o 5 -Ø 8 Ø n:o 6 - Ø 9,8 Ø n:o 7 - Ø11,2 Ø n:o 8 - Ø12,7 Ø n:o 10 - Ø17,2 Ø Keraaminen kaasukupu Tuote n:o Linssi varustus n:o 4 - Ø 6,4 Ø 18, n:o 5 - Ø 8,0 Ø 18, n:o 6 - Ø 9,8 Ø 18, n:o 7 - Ø11,2 Ø 18, Kiristyshylsy Tuote n:o Ø 1,6 mm Ø 2,4 mm Ø 3,2 mm Kiristyshylsy Tuote n:o Ø 1,0 mm Ø 1,6 mm Ø 2,4 mm Kiristyshylsynpesä/linssi Tuote n:o Ø 1,6 mm Ø 2,4 mm Ø 3,2 mm Kiristyshylsynpesä/linssi Tuote n:o Ø 1,0 mm Ø 1,6 mm Ø 2,4 mm Eristerengas Kiristyshylsynpesä Tuote n:o Ø 1,6 mm Ø 2,4 mm Ø 3,2 mm Kiristyshylsynpesä Tuote n:o Ø 1,0 mm Ø 1,6 mm Ø 2,4 mm Elektrodinsuoja Tuote n:o Pitkä Lyhyt Elektrodinsuoja Tuote n:o Pitkä Puolipitkä Lyhyt TIG-Wolframelegtrodit Ø mm Pituus Väri Hitsaus Tuote n:o 1,6 RST, HST, seostettu, ,4 punainen tavallinen teräs ,2 150 mm ,6 Alumiini ,4 vihreä ,

7 Hitsauspuikon pidin M alli A 60% A35% Ø mm 2 Kaapeli mm Tuote n: o 200A ,6-3, A ,6-3, A ,6-4, Maadoituspuristimet 600A Malli A 60% A35% Väli mm Kaapeli mm2 Tuote n:o 200A A A A Hitsauskaapelin liittimet Malli A 60% Kaapeli mm 2 Koiras Tuote n:o Naaras Tuote n:o / Koneliitin Malli A 60% Kaapeli mm 2 Tuote n:o / Würth Oy 05/ Hitsauskaapelit Kumiseosta, musta mm2 Tuote n:o

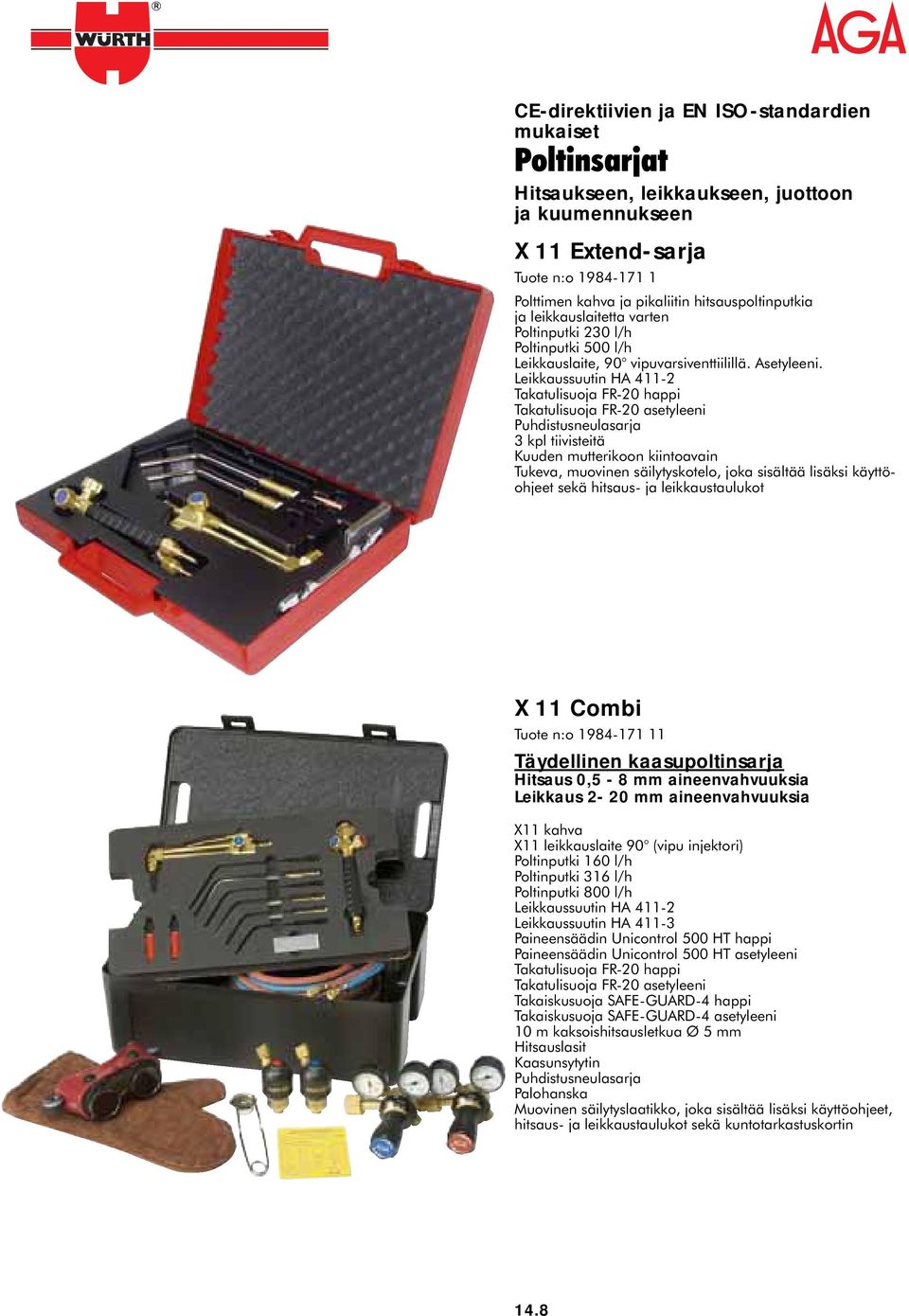

8 CE-direktiivien ja EN ISO-standardien mukaiset Poltinsarjat Hitsaukseen, leikkaukseen, juottoon ja kuumennukseen X 11 Extend-sarja Tuote n:o Polttimen kahva ja pikaliitin hitsauspoltinputkia ja leikkauslaitetta varten Poltinputki 230 l/h Poltinputki 500 l/h Leikkauslaite, 90 vipuvarsiventtiilillä. Asetyleeni. Leikkaussuutin HA Takatulisuoja FR-20 happi Takatulisuoja FR-20 asetyleeni Puhdistusneulasarja 3 kpl tiivisteitä Kuuden mutterikoon kiintoavain Tukeva, muovinen säilytyskotelo, joka sisältää lisäksi käyttöohjeet sekä hitsaus- ja leikkaustaulukot X 11 Combi Tuote n:o Täydellinen kaasupoltinsarja Hitsaus 0,5-8 mm aineenvahvuuksia Leikkaus 2-20 mm aineenvahvuuksia X11 kahva X11 leikkauslaite 90 (vipu injektori) Poltinputki 160 l/h Poltinputki 316 l/h Poltinputki 800 l/h Leikkaussuutin HA Leikkaussuutin HA Paineensäädin Unicontrol 500 HT happi Paineensäädin Unicontrol 500 HT asetyleeni Takatulisuoja FR-20 happi Takatulisuoja FR-20 asetyleeni Takaiskusuoja SAFE-GUARD-4 happi Takaiskusuoja SAFE-GUARD-4 asetyleeni 10 m kaksoishitsausletkua Ø 5 mm Hitsauslasit Kaasunsytytin Puhdistusneulasarja Palohanska Muovinen säilytyslaatikko, joka sisältää lisäksi käyttöohjeet, hitsaus- ja leikkaustaulukot sekä kuntotarkastuskortin 14.8

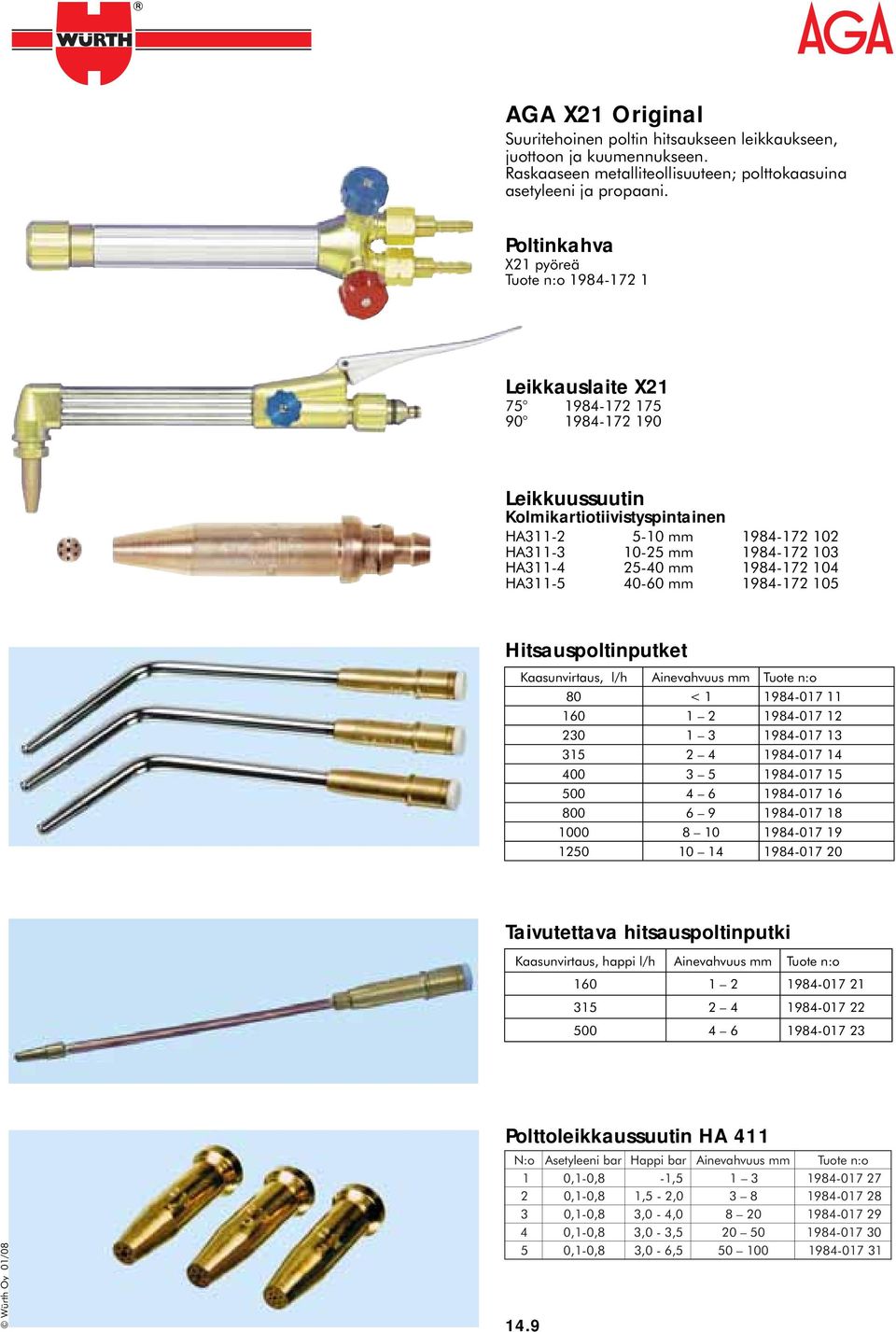

9 AGA X21 Original Suuritehoinen poltin hitsaukseen leikkaukseen, juottoon ja kuumennukseen. Raskaaseen metalliteollisuuteen; polttokaasuina asetyleeni ja propaani. Poltinkahva X21 pyöreä Tuote n:o Leikkauslaite X Leikkuussuutin Kolmikartiotiivistyspintainen HA mm HA mm HA mm HA mm Hitsauspoltinputket Kaasunvirtaus, l/h Ainevahvuus mm Tuote n:o 80 < Taivutettava hitsauspoltinputki Kaasunvirtaus, happi l/h Ainevahvuus mm Tuote n:o Würth Oy 01/08 Polttoleikkaussuutin HA 411 N:o Asetyleeni bar Happi bar Ainevahvuus mm Tuote n: o 0-1, ,5-2, ,0-4, ,0-3, ,0-6, ,1-0, 8 2,1-0, 8 3,1-0, 8 4,1-0, 8 5,1-0,

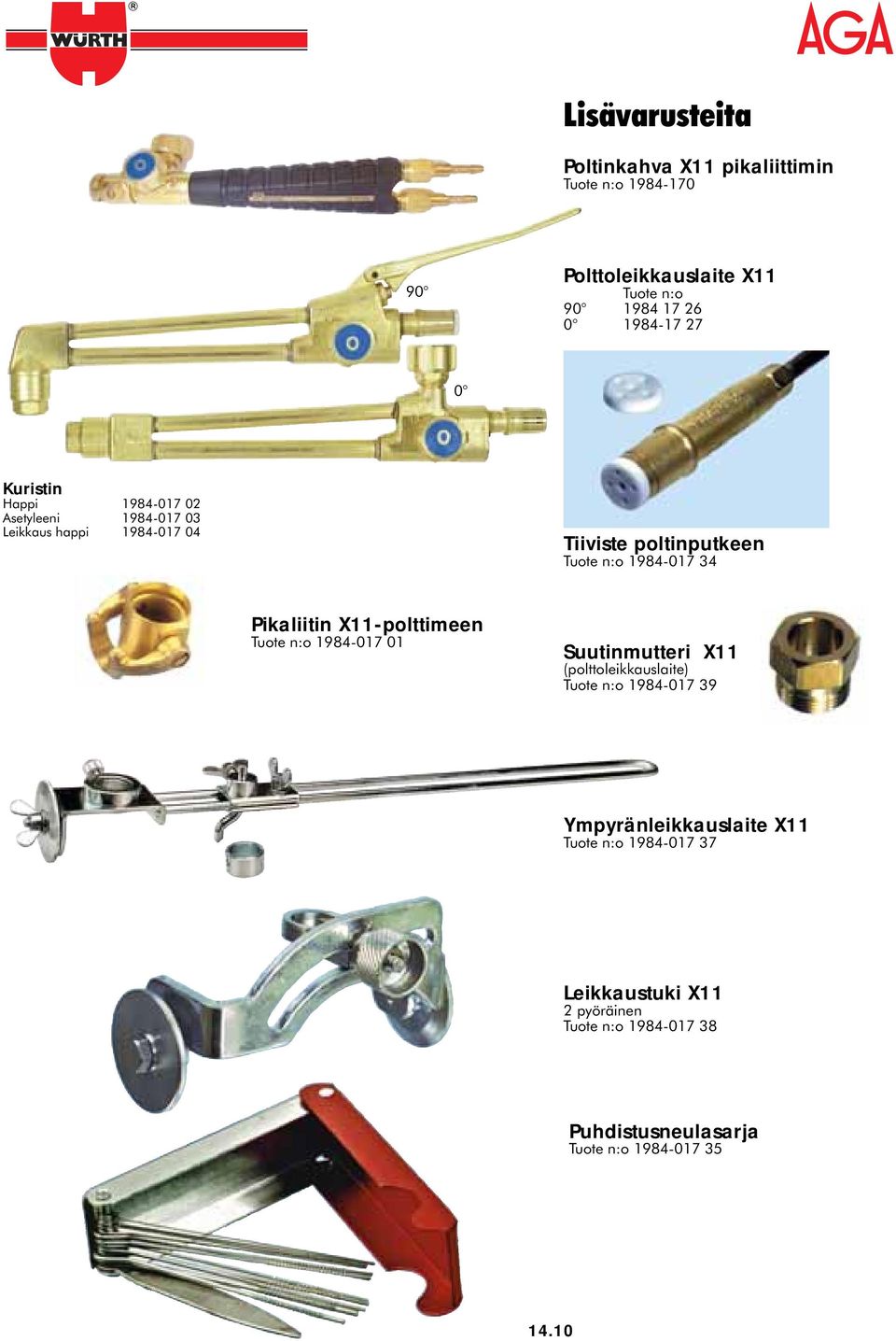

10 Lisävarusteita Poltinkahva X11 pikaliittimin Tuote n:o Polttoleikkauslaite X11 Tuote n:o Kuristin Happi Asetyleeni Leikkaus happi Tiiviste poltinputkeen Tuote n:o Pikaliitin X11-polttimeen Tuote n:o Suutinmutteri X11 (polttoleikkauslaite) Tuote n:o Ympyränleikkauslaite X11 Tuote n:o Leikkaustuki X11 2 pyöräinen Tuote n:o Puhdistusneulasarja Tuote n:o

11 Nimellistyöpaine bar Pullopainemittarin asteikko bar Liitäntä sisään kierre Liitäntä ulos Tuote n:o Asetyyli 0-1, G 3/4 ulko vas. G3/ Happi 0-10, W 21,8 x 1/14 sisä G 3/ Argon+ 0-10, W 24,32 x 1/14 sisä G 3/ Paineesäätimet Hitsaukseen, leikkaukseen, kuumennukseen jne Säätimet on tehty standardin ISO TR 2503 EN 585 mukaan. Unicontrol 500 Erittäin vakaa hitsausliekki työskenneltäessä pienillä työpainella ja pienillä virtauksilla helpottaa putkenhitsausta. Erinomainen liekin vakaus myös kaasunottovirtauksen ollessa suuri ja pitkiä letkuja käytettäessä säästää kaukana kaasupulloista työskentelevän hitsaajan aikaa. Säätimen asentaminen ja irrottaminen nopeaa ja helppoa; HT-säätimen liität kaasupulloon käsin, työkaluja ei tarvita. Argon+ =Seoskaasut, Mison ym Blue Line AGA Happi, asetyleeni, argon, hiilidioksiidi. Säätimet on tehty standardin ISO TR 2503 EN 585 mukaan. Painekellot Ø 63 mm. Happi 2-kello Asetyleeni 2-kello Argon + 2-kello Argon + 1-pilari CO2 2-kello Paineensäädin Max.säiliöpaine bar Max. työpaine bar Max. ulosvirtaus m 3 /h Liitäntäkierre 200/ / ,80x1,814 sisä,oikea 25/0-40 <1,5/0-2,5 l/min 5 R3/4 ulko, oikea 200 4/0-30 l/min 25 24,32x1,814 sisä 200 4/0-30 l/min 25 24,32x1,814 sisä 200 4/0-30 l/min 25 21,80x1,814 sisä Tuote n:o Virtauksentesteri kaasulle Tuote n:o l/min Voidaan mitata todellinen virtaus kaasuholkin päästä. Suojakaasulle, argonille ja Mison kaasulle. Würth Oy 05/

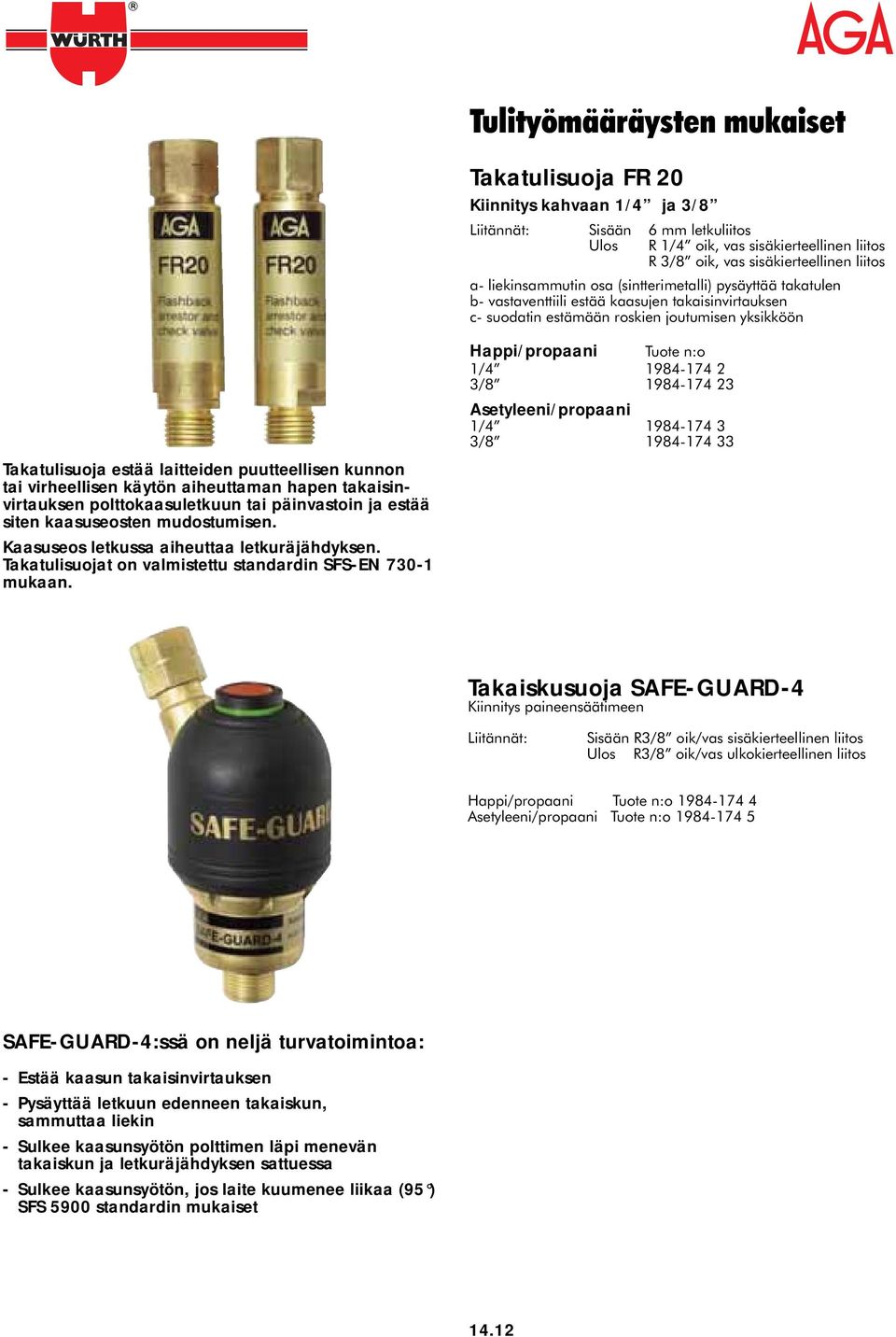

12 Tulityömääräysten mukaiset Takatulisuoja FR 20 Kiinnitys kahvaan 1/4 ja 3/8 Liitännät: Sisään 6 mm letkuliitos Ulos R 1/4 oik, vas sisäkierteellinen liitos R 3/8 oik, vas sisäkierteellinen liitos a- liekinsammutin osa (sintterimetalli) pysäyttää takatulen b- vastaventtiili estää kaasujen takaisinvirtauksen c- suodatin estämään roskien joutumisen yksikköön Takatulisuoja estää laitteiden puutteellisen kunnon tai virheellisen käytön aiheuttaman hapen takaisinvirtauksen polttokaasuletkuun tai päinvastoin ja estää siten kaasuseosten mudostumisen. Kaasuseos letkussa aiheuttaa letkuräjähdyksen. Takatulisuojat on valmistettu standardin SFS-EN mukaan. Happi/propaani Tuote n:o 1/ / Asetyleeni/propaani 1/ / Takaiskusuoja SAFE-GUARD-4 Kiinnitys paineensäätimeen Liitännät: Sisään R3/8 oik/vas sisäkierteellinen liitos Ulos R3/8 oik/vas ulkokierteellinen liitos Happi/propaani Tuote n:o Asetyleeni/propaani Tuote n:o SAFE-GUARD-4:ssä on neljä turvatoimintoa: - Estää kaasun takaisinvirtauksen - Pysäyttää letkuun edenneen takaiskun, sammuttaa liekin - Sulkee kaasunsyötön polttimen läpi menevän takaiskun ja letkuräjähdyksen sattuessa - Sulkee kaasunsyötön, jos laite kuumenee liikaa (95 ) SFS 5900 standardin mukaiset 14.12

13 Paineensäätimien mukana tulee letkumutteri ja -kara Tuote n:o Tiiviste alumiini (pullo-säädin) Happi Tiiviste alumiini (pullo-säädin) Asetyleeni Tiiviste nylon (pullo-säädin) Argon, CO Letkukara 6/8 mm R3/ Letkumutteri R3/8 Oikea kierre Letkumutteri R3/8 Vasen kierre Jatkoliitin 6 mm happi/asetyleeni O-rengas Asetyleeni HT O-rengas Happi HT Varamittarit Mittarit käyvät myös muun merkkisiin paineensäätimiin Ø 63 mm R1/4 Tuote n:o Painekello Happi 0-16 bar Painekello Happi bar Painekello Asetyleeni 0-2,5 bar Painekello Asetyleeni 0-40 bar Painekello Argon/CO bar Virtauskello Argon/CO l/min Virtauspilari sis. kuristimen 0-30 l/min Kaasuletkut Hitsauskaksoisletku happi/asetyleeni Sin/pun Sisä Ø mm Ulko Ø mm Pituus m Tuote n:o Kaasupullojen kuljetuskärryt Junior 20 Kahdelle 20 litran kaasupullolle, pullot peräkkäin Tuote n:o nostokorvake, max.kuorma 100 kg pyörät 250 mm umpikumia Senior 40 Kahdelle 40/50 litran kaasupullolle, pullot rinnakkain Tuote n:o nostokorvake, max.kuorma 250 kg laatikko tarvikkeille (470 x 400 x 220 mm) paikka sammuttimelle 6/12 kg paikka palohanskalle (lisävaruste) pyörät 400 mm umpikumia Junior 20R Senior Pullokoko Würth Oy 05/07 Junior 20 Senior 40 Paino kg Äärimitat LxKxS 440 x 1090 x x 700 x 1450 Pinnoite Polttomaalattu Polttomaalattu 14.13

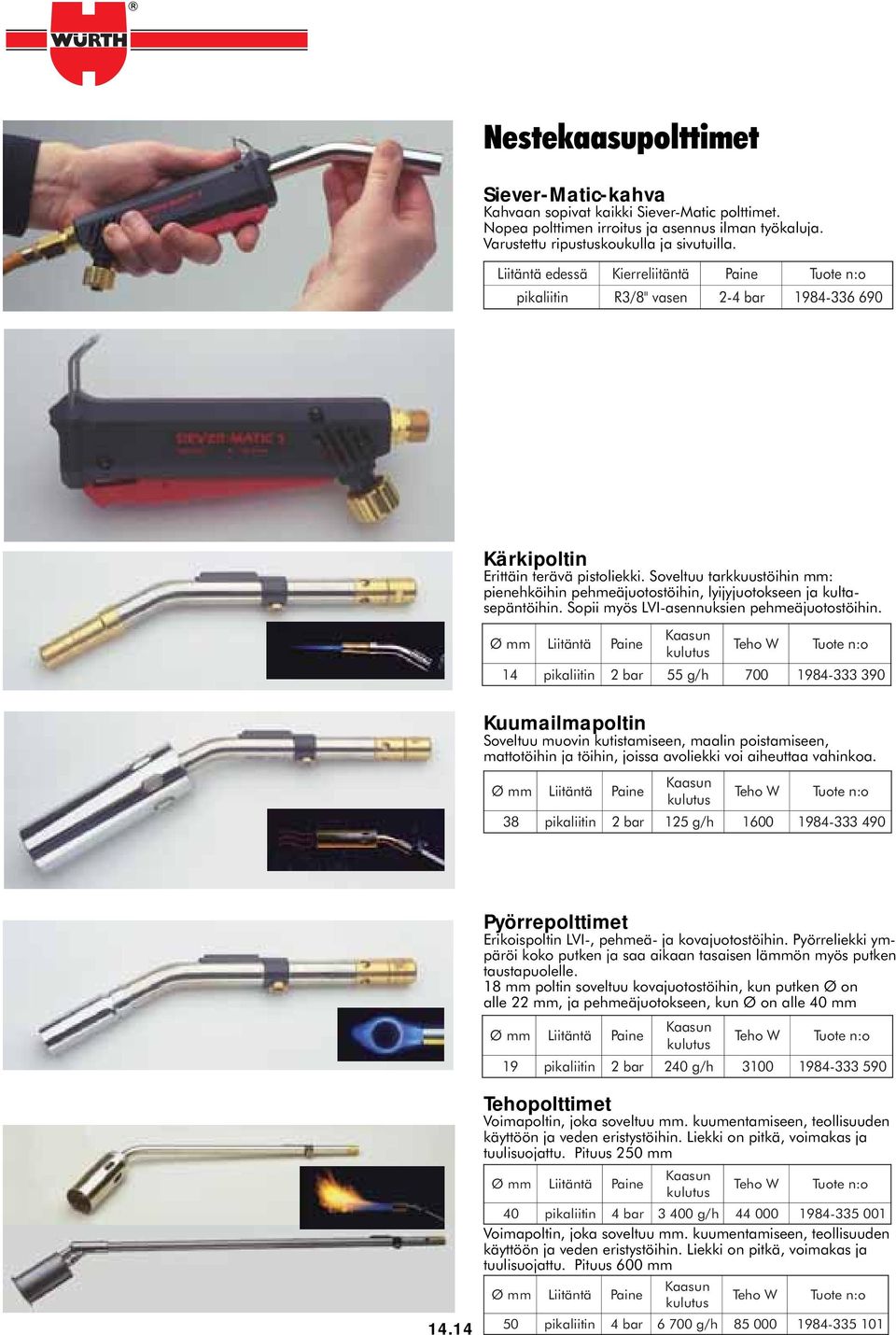

14 Nestekaasupolttimet Siever-Matic-kahva Kahvaan sopivat kaikki Siever-Matic polttimet. Nopea polttimen irroitus ja asennus ilman työkaluja. Varustettu ripustuskoukulla ja sivutuilla. Liitäntä edessä pikaliitin Kierreliitäntä R3/8" vasen Paine Tuote n: o 2-4 bar Kärkipoltin Erittäin terävä pistoliekki. Soveltuu tarkkuustöihin mm: pienehköihin pehmeäjuotostöihin, lyijyjuotokseen ja kultasepäntöihin. Sopii myös LVI-asennuksien pehmeäjuotostöihin. Ø mm Liitäntä 14 pikaliitin Paine Kaasun kulutus Teho W Tuote n: o 2 bar 55 g/ h Kuumailmapoltin Soveltuu muovin kutistamiseen, maalin poistamiseen, mattotöihin ja töihin, joissa avoliekki voi aiheuttaa vahinkoa. Ø mm Liitäntä 38 pikaliitin Paine Kaasun kulutus Teho W Tuote n: o 2 bar 125 g/ h Pyörrepolttimet Erikoispoltin LVI-, pehmeä- ja kovajuotostöihin. Pyörreliekki ympäröi koko putken ja saa aikaan tasaisen lämmön myös putken taustapuolelle. 18 mm poltin soveltuu kovajuotostöihin, kun putken Ø on alle 22 mm, ja pehmeäjuotokseen, kun Ø on alle 40 mm Ø mm Liitäntä 19 pikaliitin Ø mm Ø mm Liitäntä Liitäntä 50 pikaliitin Paine Kaasun kulutus Teho W Tuote n: o 2 bar 240 g/ h Tehopolttimet Voimapoltin, joka soveltuu mm. kuumentamiseen, teollisuuden käyttöön ja veden eristystöihin. Liekki on pitkä, voimakas ja tuulisuojattu. Pituus 250 mm Paine Paine Kaasun kulutus Kaasun kulutus Teho W Teho W Tuote n: o 40 pikaliitin 4 bar g/ h Voimapoltin, joka soveltuu mm. kuumentamiseen, teollisuuden käyttöön ja veden eristystöihin. Liekki on pitkä, voimakas ja tuulisuojattu. Pituus 600 mm Tuote n: o 4 bar g/ h

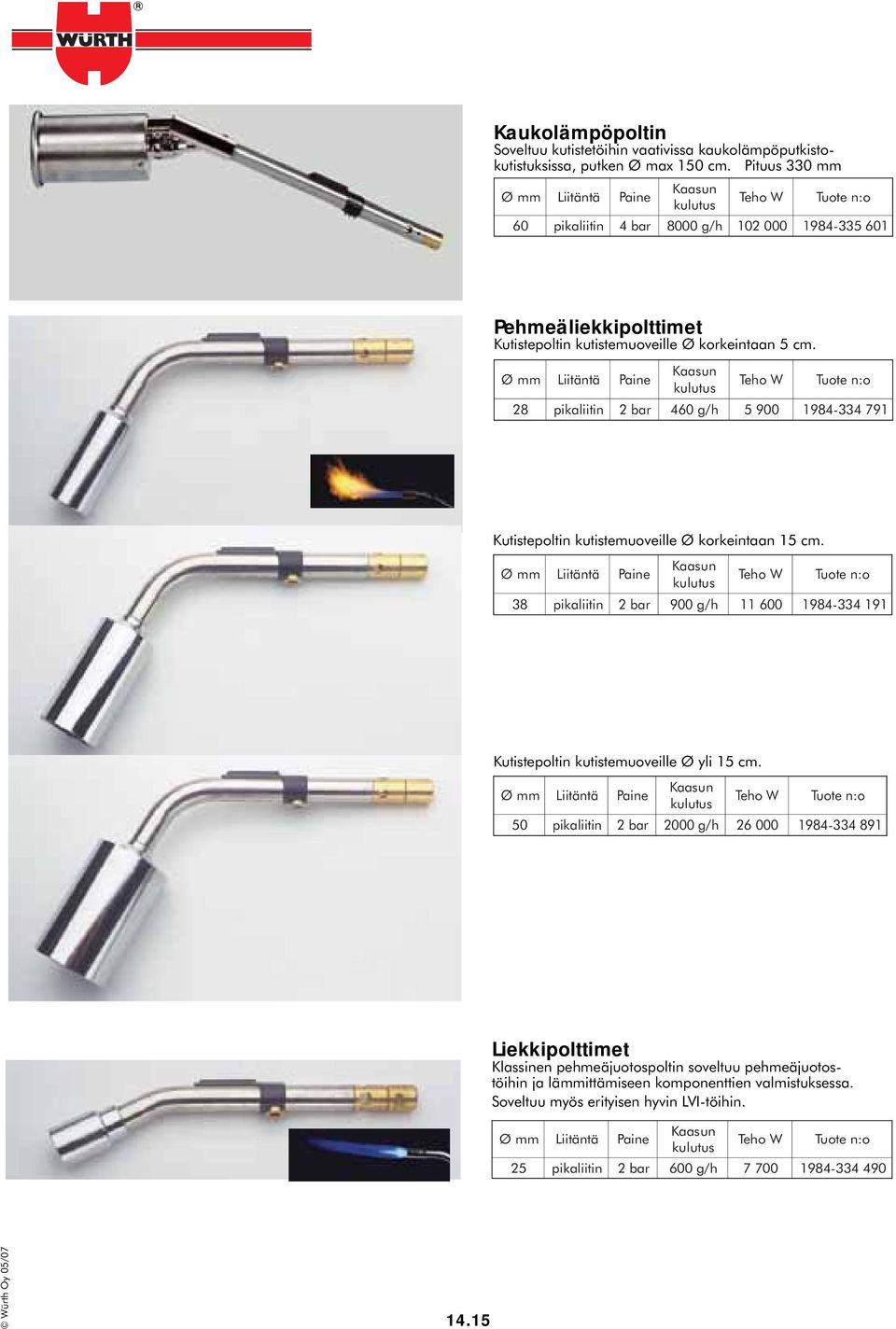

15 Kaukolämpöpoltin Soveltuu kutistetöihin vaativissa kaukolämpöputkistokutistuksissa, putken Ø max 150 cm. Pituus 330 mm Ø mm Liitäntä 60 pikaliitin Paine Kaasun kulutus Teho W Tuote n: o 4 bar 8000 g/ h Pehmeäliekkipolttimet Kutistepoltin kutistemuoveille Ø korkeintaan 5 cm. Ø mm Liitäntä 28 pikaliitin Paine Kaasun kulutus Teho W Tuote n: o 2 bar 460 g/ h Kutistepoltin kutistemuoveille Ø korkeintaan 15 cm. Ø mm Liitäntä 38 pikaliitin Paine Kaasun kulutus Teho W Tuote n: o 2 bar 900 g/ h Kutistepoltin kutistemuoveille Ø yli 15 cm. Ø mm Liitäntä 50 pikaliitin Paine Kaasun kulutus Teho W Tuote n: o 2 bar 2000 g/ h Liekkipolttimet Klassinen pehmeäjuotospoltin soveltuu pehmeäjuotostöihin ja lämmittämiseen komponenttien valmistuksessa. Soveltuu myös erityisen hyvin LVI-töihin. Ø mm Liitäntä 25 pikaliitin Paine Kaasun kulutus Teho W Tuote n: o 2 bar 600 g/ h Würth Oy 05/

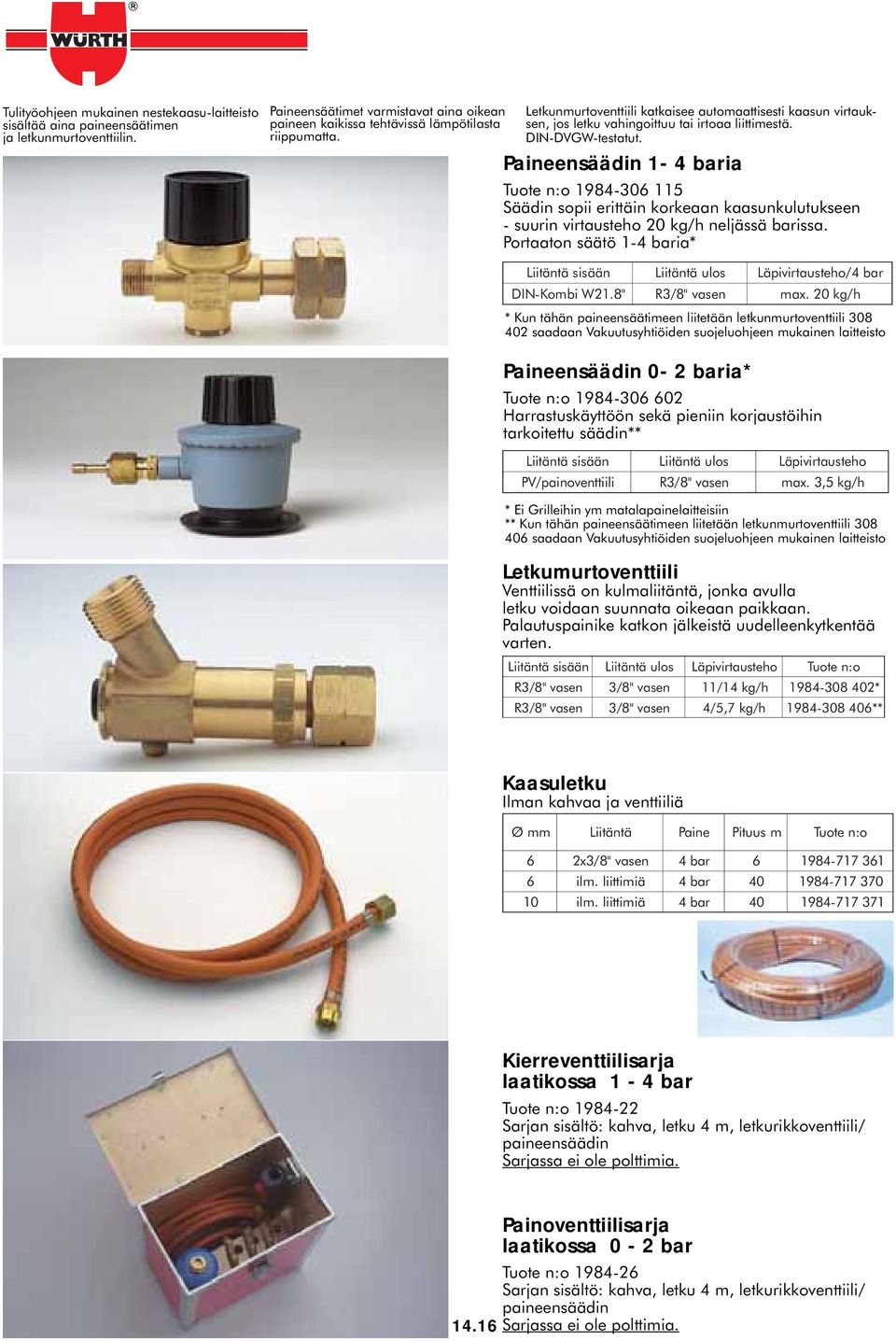

16 Tulityöohjeen mukainen nestekaasu-laitteisto sisältää aina paineensäätimen ja letkunmurtoventtiilin. Paineensäätimet varmistavat aina oikean paineen kaikissa tehtävissä lämpötilasta riippumatta. Letkunmurtoventtiili katkaisee automaattisesti kaasun virtauksen, jos letku vahingoittuu tai irtoaa liittimestä. DIN-DVGW-testatut. Paineensäädin 1-4 baria Tuote n:o Säädin sopii erittäin korkeaan kaasunkulutukseen - suurin virtausteho 20 kg/h neljässä barissa. Portaaton säätö 1-4 baria* Liitäntä sisään DIN-Kombi W21.8" Liitäntä ulos R3/8" vasen Läpivirtausteho/4 bar max. 20 kg/ h * Kun tähän paineensäätimeen liitetään letkunmurtoventtiili saadaan Vakuutusyhtiöiden suojeluohjeen mukainen laitteisto Paineensäädin 0-2 baria* Tuote n:o Harrastuskäyttöön sekä pieniin korjaustöihin tarkoitettu säädin** Liitäntä sisään PV/painoventtiili Liitäntä ulos R3/8" vasen Läpivirtausteho max. 3,5 kg/ h * Ei Grilleihin ym matalapainelaitteisiin ** Kun tähän paineensäätimeen liitetään letkunmurtoventtiili saadaan Vakuutusyhtiöiden suojeluohjeen mukainen laitteisto Letkumurtoventtiili Venttiilissä on kulmaliitäntä, jonka avulla letku voidaan suunnata oikeaan paikkaan. Palautuspainike katkon jälkeistä uudelleenkytkentää varten. Liitäntä sisään R3/8" vasen R3/8" vasen Liitäntä ulos Läpivirtausteho Tuote n: o 3/8" vasen 11/14 kg/ h * 3/8" vasen 4 /5,7 kg/ h * * Kaasuletku Ilman kahvaa ja venttiiliä Ø mm Liitäntä Paine Pituus m Tuote n: o 6 2x3/8" vasen 4 bar ilm. liittimiä 4 bar ilm. liittimiä 4 bar Kierreventtiilisarja laatikossa 1-4 bar Tuote n:o Sarjan sisältö: kahva, letku 4 m, letkurikkoventtiili/ paineensäädin Sarjassa ei ole polttimia. Painoventtiilisarja laatikossa 0-2 bar Tuote n:o Sarjan sisältö: kahva, letku 4 m, letkurikkoventtiili/ paineensäädin Sarjassa ei ole polttimia.

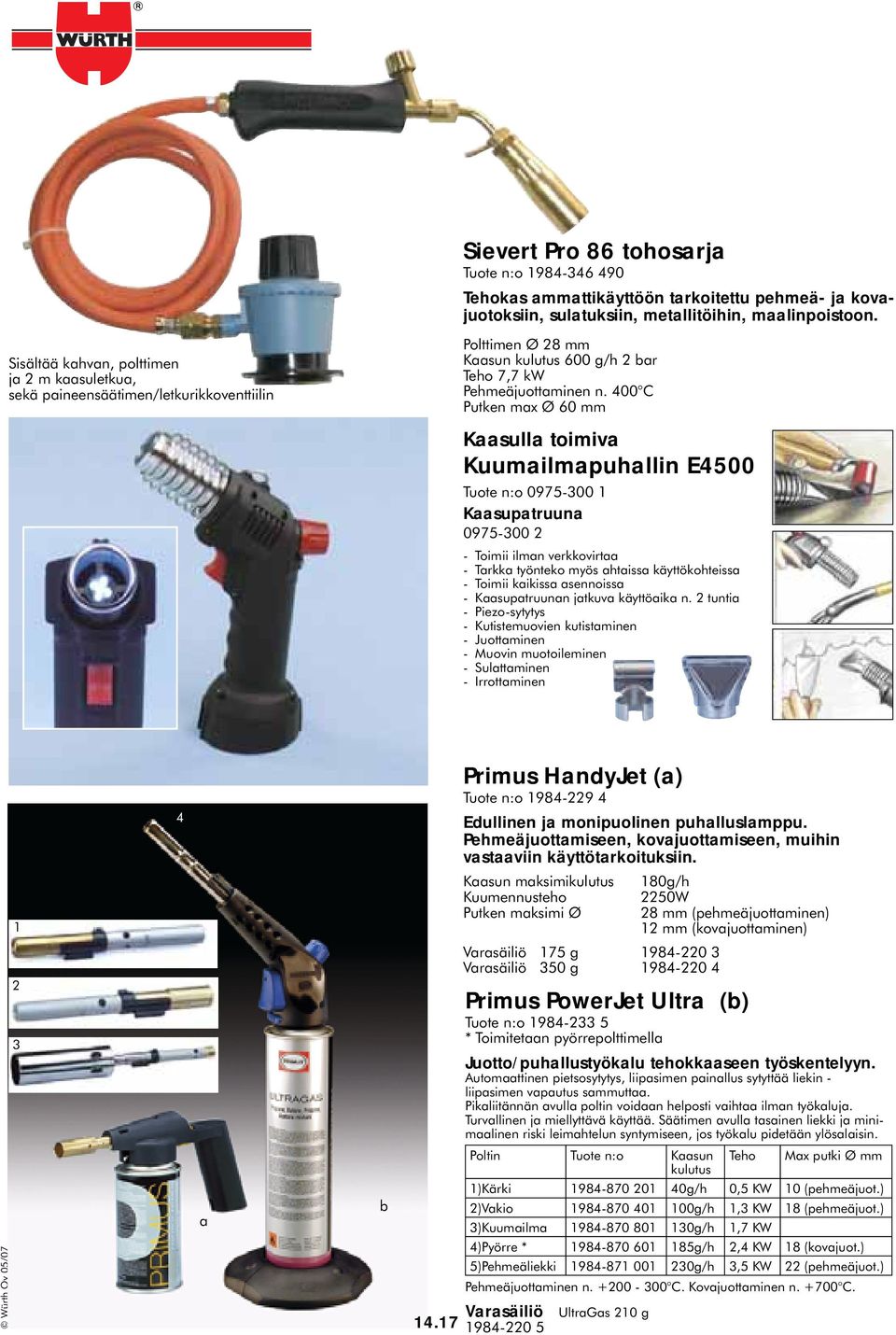

17 Sisältää kahvan, polttimen ja 2 m kaasuletkua, sekä paineensäätimen/letkurikkoventtiilin Sievert Pro 86 tohosarja Tuote n:o Tehokas ammattikäyttöön tarkoitettu pehmeä- ja kovajuotoksiin, sulatuksiin, metallitöihin, maalinpoistoon. Polttimen Ø 28 mm Kaasun kulutus 600 g/h 2 bar Teho 7,7 kw Pehmeäjuottaminen n. 400 C Putken max Ø 60 mm Kaasulla toimiva Kuumailmapuhallin E4500 Tuote n:o Kaasupatruuna Toimii ilman verkkovirtaa - Tarkka työnteko myös ahtaissa käyttökohteissa - Toimii kaikissa asennoissa - Kaasupatruunan jatkuva käyttöaika n. 2 tuntia - Piezo-sytytys - Kutistemuovien kutistaminen - Juottaminen - Muovin muotoileminen - Sulattaminen - Irrottaminen Würth Oy 05/ a b Primus HandyJet (a) Tuote n:o Edullinen ja monipuolinen puhalluslamppu. Pehmeäjuottamiseen, kovajuottamiseen, muihin vastaaviin käyttötarkoituksiin. Kaasun maksimikulutus 180g/h Kuumennusteho Putken maksimi Ø Varasäiliö 175 g Varasäiliö 350 g W 28 mm (pehmeäjuottaminen) 12 mm (kovajuottaminen) Primus PowerJet Ultra (b) Tuote n:o * Toimitetaan pyörrepolttimella Juotto/puhallustyökalu tehokkaaseen työskentelyyn. Automaattinen pietsosytytys, liipasimen painallus sytyttää liekin - liipasimen vapautus sammuttaa. Pikaliitännän avulla poltin voidaan helposti vaihtaa ilman työkaluja. Turvallinen ja miellyttävä käyttää. Säätimen avulla tasainen liekki ja minimaalinen riski leimahtelun syntymiseen, jos työkalu pidetään ylösalaisin. Poltin Tuote n:o Kaasun Teho Max putki Ø mm kulutus 1)Kärki g/h 0,5 KW 10 (pehmeäjuot.) 2)Vakio g/h 1,3 KW 18 (pehmeäjuot.) 3)Kuumailma g/h 1,7 KW 4)Pyörre * g/h 2,4 KW 18 (kovajuot.) 5)Pehmeäliekki g/h 3,5 KW 22 (pehmeäjuot.) Pehmeäjuottaminen n C. Kovajuottaminen n C. Varasäiliö UltraGas 210 g

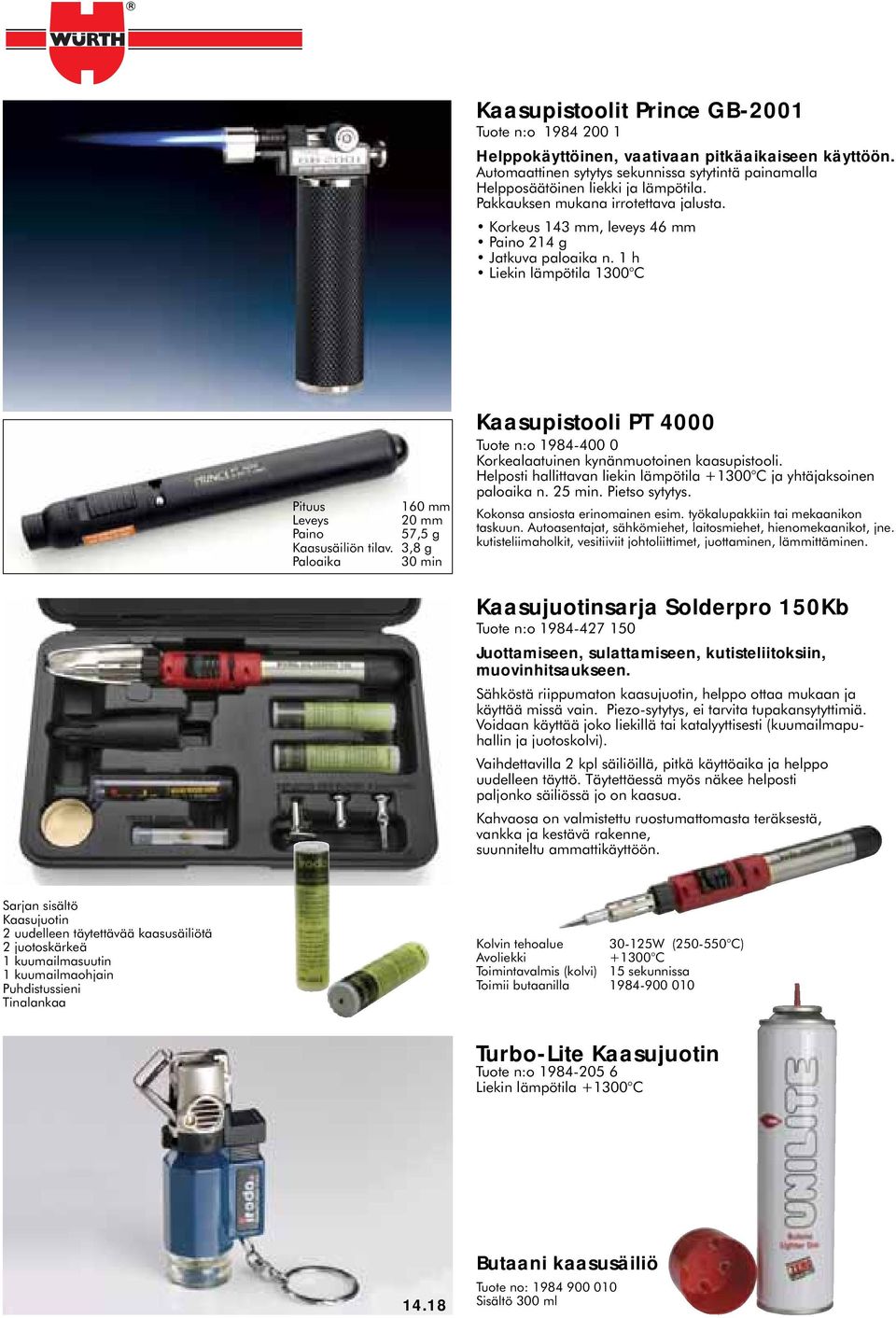

18 Kaasupistoolit Prince GB-2001 Tuote n:o Helppokäyttöinen, vaativaan pitkäaikaiseen käyttöön. Automaattinen sytytys sekunnissa sytytintä painamalla Helpposäätöinen liekki ja lämpötila. Pakkauksen mukana irrotettava jalusta. Korkeus 143 mm, leveys 46 mm Paino 214 g Jatkuva paloaika n. 1 h Liekin lämpötila 1300 C Pituus 160 mm Leveys 20 mm Paino 57,5 g Kaasusäiliön tilav. 3,8 g Paloaika 30 min Kaasupistooli PT 4000 Tuote n:o Korkealaatuinen kynänmuotoinen kaasupistooli. Helposti hallittavan liekin lämpötila C ja yhtäjaksoinen paloaika n. 25 min. Pietso sytytys. Kokonsa ansiosta erinomainen esim. työkalupakkiin tai mekaanikon taskuun. Autoasentajat, sähkömiehet, laitosmiehet, hienomekaanikot, jne. kutisteliimaholkit, vesitiiviit johtoliittimet, juottaminen, lämmittäminen. Kaasujuotinsarja Solderpro 150Kb Tuote n:o Juottamiseen, sulattamiseen, kutisteliitoksiin, muovinhitsaukseen. Sähköstä riippumaton kaasujuotin, helppo ottaa mukaan ja käyttää missä vain. Piezo-sytytys, ei tarvita tupakansytyttimiä. Voidaan käyttää joko liekillä tai katalyyttisesti (kuumailmapuhallin ja juotoskolvi). Vaihdettavilla 2 kpl säiliöillä, pitkä käyttöaika ja helppo uudelleen täyttö. Täytettäessä myös näkee helposti paljonko säiliössä jo on kaasua. Kahvaosa on valmistettu ruostumattomasta teräksestä, vankka ja kestävä rakenne, suunniteltu ammattikäyttöön. Sarjan sisältö Kaasujuotin 2 uudelleen täytettävää kaasusäiliötä 2 juotoskärkeä 1 kuumailmasuutin 1 kuumailmaohjain Puhdistussieni Tinalankaa Kolvin tehoalue W ( C) Avoliekki C Toimintavalmis (kolvi) 15 sekunnissa Toimii butaanilla Turbo-Lite Kaasujuotin Tuote n:o Liekin lämpötila C Butaani kaasusäiliö Tuote no: Sisältö 300 ml

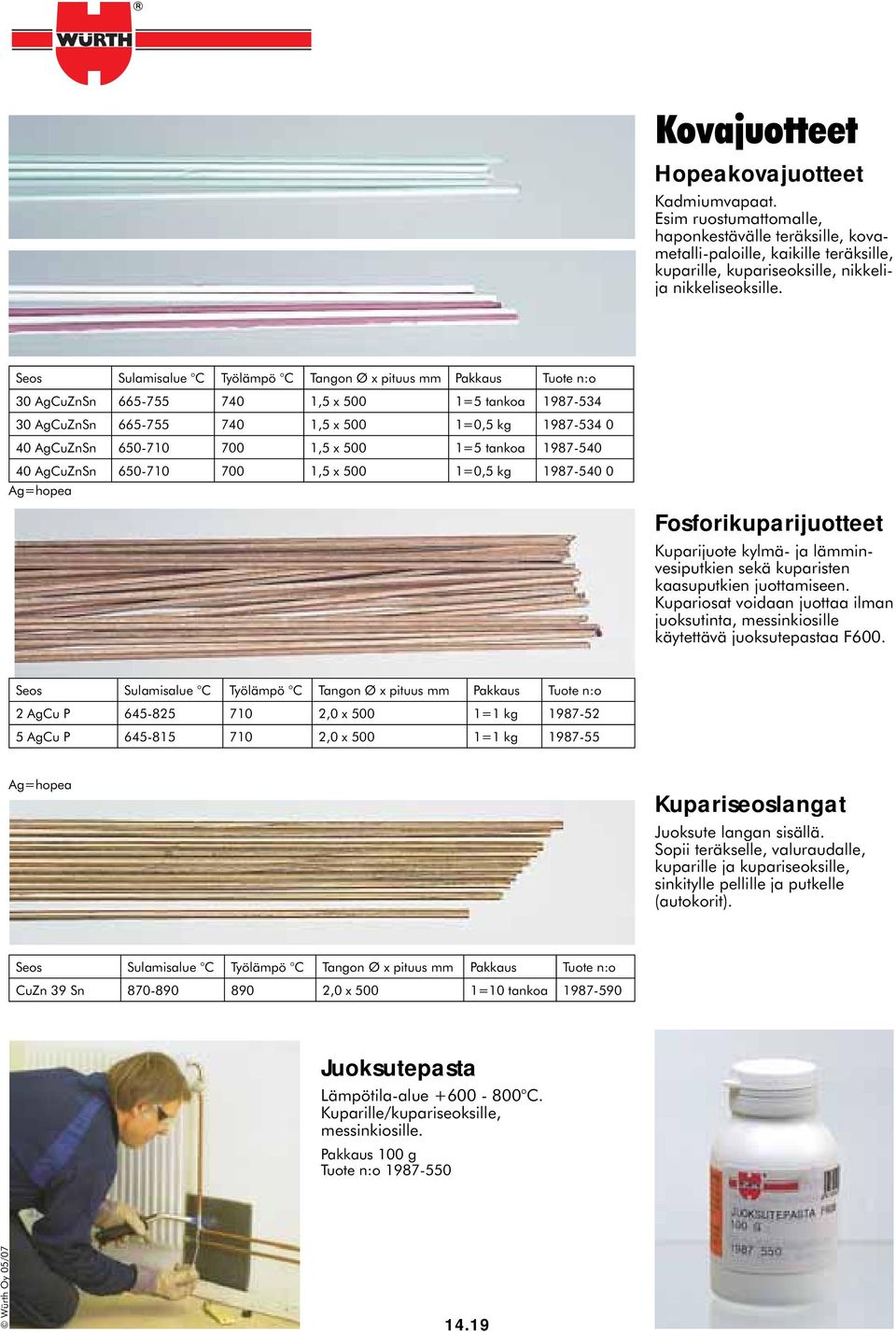

19 Kovajuotteet Hopeakovajuotteet Kadmiumvapaat. Esim ruostumattomalle, haponkestävälle teräksille, kovametalli-paloille, kaikille teräksille, kuparille, kupariseoksille, nikkelija nikkeliseoksille. Seos Sulamisalue C Työlämpö C Tangon Ø x pituus mm Pakkaus Tuote n:o 30 AgCuZnSn ,5 x 500 1=5 tankoa AgCuZnSn ,5 x 500 1=0,5 kg AgCuZnSn ,5 x 500 1=5 tankoa AgCuZnSn ,5 x 500 1=0,5 kg Ag=hopea Fosforikuparijuotteet Kuparijuote kylmä- ja lämminvesiputkien sekä kuparisten kaasuputkien juottamiseen. Kupariosat voidaan juottaa ilman juoksutinta, messinkiosille käytettävä juoksutepastaa F600. Seos Sulamisalue C Työlämpö C Tangon Ø x pituus mm Pakkaus Tuote n:o 2 AgCu P ,0 x 500 1=1 kg AgCu P ,0 x 500 1=1 kg Ag=hopea Kupariseoslangat Juoksute langan sisällä. Sopii teräkselle, valuraudalle, kuparille ja kupariseoksille, sinkitylle pellille ja putkelle (autokorit). Seos Sulamisalue C Työlämpö C Tangon Ø x pituus mm Pakkaus Tuote n:o CuZn 39 Sn ,0 x 500 1=10 tankoa Juoksutepasta Lämpötila-alue C. Kuparille/kupariseoksille, messinkiosille. Pakkaus 100 g Tuote n:o Würth Oy 05/

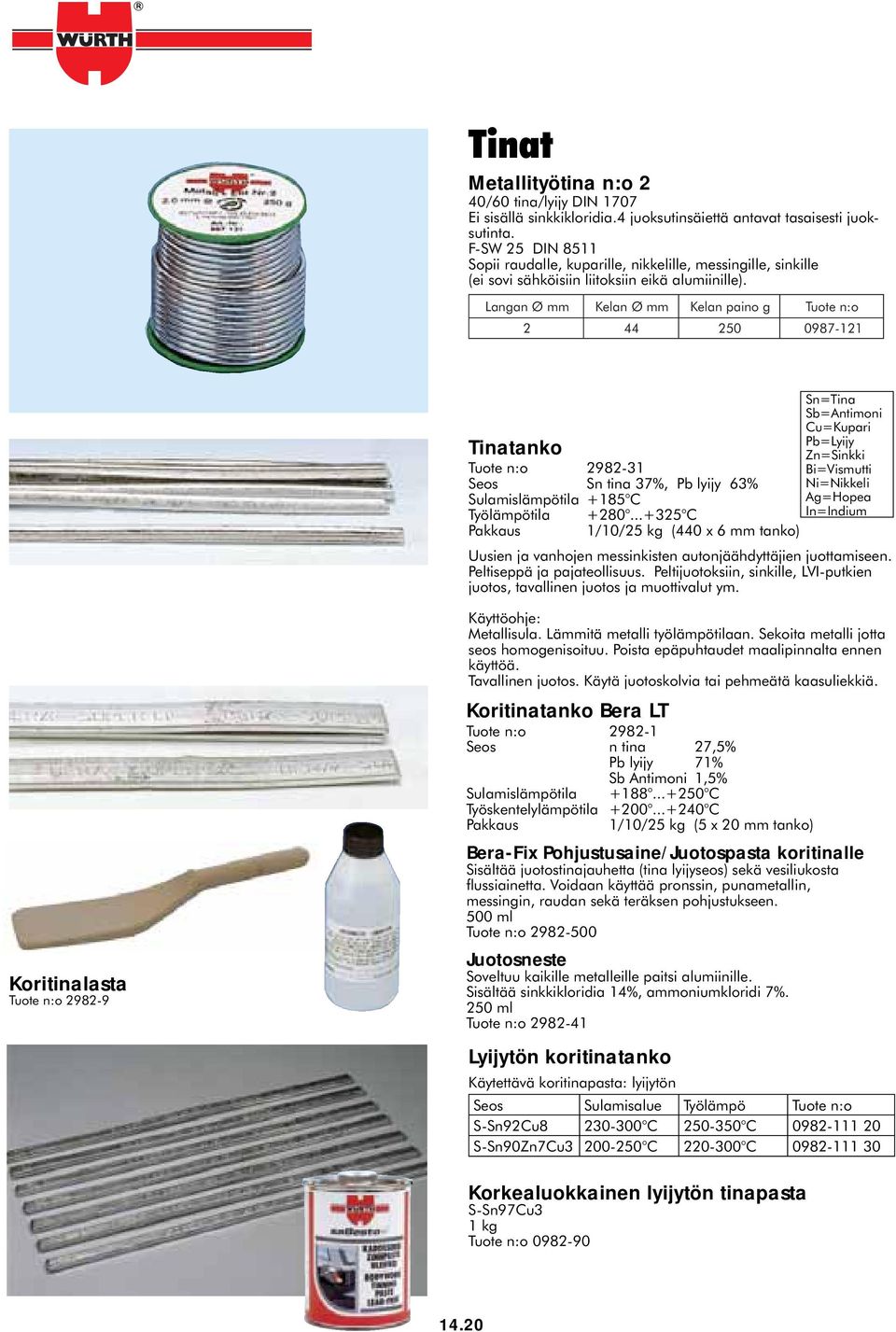

20 Tinat Metallityötina n:o 2 40/60 tina/lyijy DIN 1707 Ei sisällä sinkkikloridia.4 juoksutinsäiettä antavat tasaisesti juoksutinta. F-SW 25 DIN 8511 Sopii raudalle, kuparille, nikkelille, messingille, sinkille (ei sovi sähköisiin liitoksiin eikä alumiinille). Langan Ø mm Kelan Ø mm Kelan paino g Tuote n: o Tinatanko Tuote n:o Seos Sn tina 37%, Pb lyijy 63% Sulamislämpötila +185 C Työlämpötila C Pakkaus 1/10/25 kg (440 x 6 mm tanko) Sn=Tina Sb=Antimoni Cu=Kupari Pb=Lyijy Zn=Sinkki Bi=Vismutti Ni=Nikkeli Ag=Hopea In=Indium Uusien ja vanhojen messinkisten autonjäähdyttäjien juottamiseen. Peltiseppä ja pajateollisuus. Peltijuotoksiin, sinkille, LVI-putkien juotos, tavallinen juotos ja muottivalut ym. Koritinalasta Tuote n:o Käyttöohje: Metallisula. Lämmitä metalli työlämpötilaan. Sekoita metalli jotta seos homogenisoituu. Poista epäpuhtaudet maalipinnalta ennen käyttöä. Tavallinen juotos. Käytä juotoskolvia tai pehmeätä kaasuliekkiä. Koritinatanko Bera LT Tuote n:o Seos n tina 27,5% Pb lyijy 71% Sb Antimoni 1,5% Sulamislämpötila C Työskentelylämpötila C Pakkaus 1/10/25 kg (5 x 20 mm tanko) Bera-Fix Pohjustusaine/Juotospasta koritinalle Sisältää juotostinajauhetta (tina lyijyseos) sekä vesiliukosta flussiainetta. Voidaan käyttää pronssin, punametallin, messingin, raudan sekä teräksen pohjustukseen. 500 ml Tuote n:o Juotosneste Soveltuu kaikille metalleille paitsi alumiinille. Sisältää sinkkikloridia 14%, ammoniumkloridi 7%. 250 ml Tuote n:o Lyijytön koritinatanko Käytettävä koritinapasta: lyijytön Seos Sulamisalue Työlämpö Tuote n:o S-Sn92Cu C C S-Sn90Zn7Cu C C Korkealuokkainen lyijytön tinapasta S-Sn97Cu3 1 kg Tuote n:o

21 Hitsauspuikko LE 46 Omnia 46 Luokittelu: AWS A E6013 EN E42 0 RC 11 Rutiili yleispuikko Kaikki hitsausasennot, myös ylhäältä alas päin. Soveltuu puhtaalle rakenneteräkselle. Pienet halkaisijat soveltuvat harrastajahitsaajalle. Erittäin sopiva pienen tyhjäkäyntijännitteen omaaville muuntajille (min. tyhjäk. jänn. 42 V) Virtatyyppi AC / DC Hitsausasennot ISO /ASME PA /1G PB/2F PC2G PF/3G ylös PG/3G alas PE/4G Hyväksymiset ABS BV Controlas DNV GL LR UDT Kemiallinen analyysi (paino%) tyypillinen, puhdas hitsiaine C Mn Si 0,07 0,5 0,5 Mekaaniset arvot, puhdas hitsiaine, hitsattuna vaatimus Tyypilliset AWS A EN arvot Myötölujuus N/mm² min. 331 min Murtolujuus N/mm² min Venymä % min. 17 min Iskusitkeys ISO-V(J) 0 C ei vaadittu min Ø mm Pituus mm Kpl (nimellinen) Paino kg Tuote n:o 2, , , , , , Tunnistus Omnia/6013 Pään väri tumman sininen Würth Oy 05/ Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena.

22 Hitsauspuikko LE 48 Conarc 48 Luokittelu: AWS A EN E H4R E46 4 B 42 H5 Emäspuikko, matalavetyinen H DM <5ml/100g Riittoisuus 130% Soveltuu niukkaseosteisen teräksen hitsaukseen. Erinomainen hitsattavuus DC+:lla ja ACllä lähes kaikissa asennoissa, etenkin lakiasennossa ja alhaalta ylös. Erinomainen sitkeys vielä -40 C:ssä Hyvä tiiveys (röntgentarkastuksissa) Virtatyyppi AC / DC puikko+ Hitsausasennot ISO /ASME PA /1G PB/2F PC2G PF/3G ylös PE/4G PF/5G ylös Hyväksymiset DNV UDT 4YH5 + Kemiallinen analyysi (paino%) tyypillinen, puhdas hitsiaine C Mn Si HDM 0,05 1,3 0,3 4 ml/100g Mekaaniset arvot, puhdas hitsiaine, hitsattuna vaatimus Tyypilliset AWS A EN arvot Myötölujuus N/mm² min. 390 min Murtolujuus N/mm² min Venymä % min. 22 min Iskusitkeys ISO-V(J) -40 C min C min. 27 Ø mm Pituus mm Kpl (nimellinen) Paino kg Tuote n:o 2, , , , , , , , , , Tunnistus Conarc 48/ Pään väri oranssi Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena.

23 Hitsauspuikko LE 55 Conarc 49C Luokittelu: AWS A EN E H4R E46 4 B 32 H5 Emäspäällysteinen, erittäin matala vetypitoisuus H DM <3ml/100g(SRP) Emäksinen hitsauspuikko lujemmille teräksille. Luotettava iskusitkeys -40 C:ssä, hyvät CTOD-arvot 10 C:ssä Offshore puikko kohteisiin joissa Ni-seostusta ei hyväksytä Riittoisuus % Hyvät putkihitsausominaisuudet Erinomainen röntgentiiveys Virtatyyppi AC / DC puikko+/- Hitsausasennot ISO /ASME PA /1G PB/2F PC2G PF/3G ylös PE/4G PF/5G ylös Hyväksymiset ABS BV Controlas DB DNV Force GL LR TüV UDT 3H,3Y 3,3YH + + 3YH5 + 3YH 3,3YH + + Kemiallinen analyysi (paino%) tyypillinen, puhdas hitsiaine C Mn Si P S H DM 0,06 1,4 0,3 0,015 0,010 2 ml/100g Mekaaniset arvot, puhdas hitsiaine, hitsattuna vaatimus Tyypilliset arvot AWS A EN Myötölujuus N/mm² min. 399 min Murtolujuus N/mm² min. 482 min Venymä % min. 22 min Iskusitkeys ISO-V(J) -20 C C C min. 27 min. 27 Ø mm Pituus mm Kpl (nimellinen) Paino kg Tuote n:o 2, , , , Tunnistus Conarc 49C/ Pään väri harmaa Würth Oy 05/ Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena.

24 Hitsauspuikko ruostumattomalle teräkselle Arosta 304L Luokittelu: AWS A E EN E19 9 L R 12 Rutiiliemäksinen puikko kaikkiin asentoihin ruostumattomalle teräkselle 304L tai vastaavalle Erinomaiset korroosio-ominaisuudet hapettavissa ympäristöissä kuten typpihapossa. Hyvin vastustuskykyinen raerajakorroosiota vastaan. Juoheva hitsimuoto Helposti irtoava kuona Luja päällyste Hitsattavissa tasa- tai vaihtovirralla Lämpötila-alue Paineosat C Hapettumisenkesto 800 C Virtatyyppi AC / DC puikko+/- Hitsausasennot ISO /ASME PA /1G PB/2F PC2G PF/3G ylös PE/4G PF/5G ylös Hyväksymiset BV Controlas DB TüV UDT 304L Kemiallinen analyysi (paino%) tyypillinen, puhdas hitsiaine ja ferriittiluku C Mn Si Cr Ni FN 0,020 0,80 0,80 19,5 9, Mekaaniset arvot, puhdas hitsiaine, hitsattuna vaadittu Tyypilliset arvot AWS A EN ,2%-raja N/mm² ei vaadittu min Murtolujuus N/mm² min. 520 min Venymä % min. 35 min Iskusitkeys ISO-V(J) +20 C ei vaadittu ei vaadittu C C 35 Ø mm Pituus mm Kpl (nimellinen) Paino kg Tuote n:o 1, , , , , , , , Tunnistus Arosta 304L/308L-16 Pään väri vaalean sininen Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena.

25 Hitsauspuikko haponkestävälle teräkselle Arosta 316L Luokittelu: AWS A E316L-16 EN E L R 12 Rutiili-emäspuikko kaikkiin asentoihin 316L tai vastaaville teräksille Molybdeenitaso min. 2,7% Hyvä vastustuskyky yleistä ja raerajakorroosiota vastaan. Juoheva ulkonäkö Kuona irtoaa helposti Luja päällyste Hitsattavissa tasa- tai vaihtovirralla Lämpötila-alue Paineosat C Hapettumisenkesto n.a. Virtatyyppi AC / DC puikko+/- Hitsausasennot ISO /ASME PA /1G PB/2F PC2G PF/3G ylös PE/4G PF/5G ylös Hyväksymiset ABS BV Controlas DB DNV GL LR RINA TüV UDT + 316L L L 316L + + Kemiallinen analyysi (paino%) tyypillinen, puhdas hitsiaine ja ferriittiluku C Mn Si Cr Ni Mo FN 0,020 0,8 0,8 18,0 11,5 2, Mekaaniset arvot, puhdas hitsiaine, hitsattuna vaadittu Tyypilliset arvot AWS A EN ,2%-raja N/mm² ei vaadittu min Murtolujuus N/mm² min. 490 min Venymä % min. 30 min Iskusitkeys ISO-V(J) -20 C ei vaadittu ei vaadittu C 40 Ø mm Pituus mm Kpl (nimellinen) Paino kg Tuote n:o 2, , , , , , Tunnistus Arosta 316L/316L-16 Pään väri vaalean punainen Würth Oy 05/ Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena.

26 Hitsauspuikko musta/ruostumaton teräs-sekaliitokset Arosta 309S Luokittelu: AWS A E309L-16 EN E23 12 L R 32 Rutiili-emäspäällyste korkeasti CrNi seostettu puskurikerrospuikko Ruostumattomien hitsaus seostamattomiin teräksiin ja pohjapalot Käyttökelpoinen pohjapalkoihin N seostetuissa AISI 304LN teräksissä Erinomainen hitsattavuus ja kuonan irtoaminen Hyvä vastustuskyky halkeilulle Hitsattavissa tasa- tai vaihtovirralla (AC:lla ja DC+ navalla) Lämpötila-alue Paineosat C Hilseilykestävyys n.a. Virtatyyppi AC / DC puikko+ Hitsausasennot ISO /ASME PA /1G PB/2F PC2G PF/3G ylös PE/4G PF/5G ylös Hyväksymiset ABS BV Controlas TüV UDT + 309L Kemiallinen analyysi (paino%), puhdas hitsiaine ja ferriittiluku C Mn Si Cr Ni FN 0,02 0,8 0,8 23,5 12, Mekaaniset arvot, puhdas hitsiaine, hitsattuna vaadittu Tyypilliset arvot AWS A EN ,2%-raja N/mm² ei vaadittu min Murtolujuus N/mm² min. 520 min Venymä % min. 30 min Iskusitkeys ISO-V(J) +20 C C ei vaadittu ei vaadittu C 40 Ø mm Pituus mm Kpl (nimellinen) Paino kg Tuote n:o 2, , , , , , Tunnistus Arosta 309S/309L-16 Pään väri meren vihreä Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena.

27 Kovahitsauspuikko Wearshield MM40 Luokittelu: AWS :E1-UM-400-G Rutiili-emäksinen kovapuikko jonka hitsiaine on koneistettavissa olevaa martensiittista rakennetta Käyttäjäystävällinen puikko, jolla on hyvät kaariominaisuudet Hyvä uudelleensyttyvyys ja vähän roiskeita Puikkoa voidaan hitsata vetävällä tekniikalla tai laahaamalla, sekä käyttää asentopuikkona Sovellutus Wearshield MM40 tuottaa halkeamavapaan kulutusta kestävän hitsiaineen, kovuudeltaan HRc riippuen perusaineeta, sekoittumisesta ja palkomäärästä. Se on erityisen sovelias kohteisiin, joissa on liukumista, pyörimistä ja metalli vastaan metalli kulumista, yhdistettynä lievään hankauskulutukseen. Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine, hitsattuna Tyypilliset kovuusarvot: Seostamaton teräs 1 kerros HRc ( HB) 2 kerros HRc ( HB) 3 kerros HRc ( HB) Ø mm Pituus mm Paino kg kpl Tuote n:o 3, , Valurautapuikko RepTec Cast 1 Luokittelu: AWS A ENi-CI ISO E Ni-CI1 Nikkelipuikko suomugrafiittivaluraudan, pallografiittivaluraudan korjaushitsaukseen ja valuraudan liittämiseksi teräkseen Tuottaa pehmeän koneistettavan hitsiaineen Hitsin kovuus ~ 175 HB Parhaimmillaan DC:ssa, antaa pulssikaarihitsauksessa, syvän tunkeuman, tasaisen pinnan ilman liitosvirhettä Hitsaus AC:llä, pienin lämmöntuonti, tärkeä täytössä Paras valinta monipalkohitsaukseen Virtatyyppi AC/DC puikko +/- Kemiallinen analyysi (paino%) tyypillinen, puhdas hitsiaine C Fe Ni 0,7 2,0 97 Mekaaniset ominaisuudet, puhdas hitsiaine, hitsattuna vaadittu Tyypilliset arvot AWS A ISO ,2 raja N/mm² Murtolujuus N/mm² Venymä % Kovuus HB Würth Oy 05/ Ø mm Pituus mm Paino kg kpl Tuote n:o 2, , Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena.

28 Hitsauslanka Ultra Mag Luokittelu: AWS A5.18/A5.18 EN ER70S-6 G42 3 M G3Si1 Tarkkuuskelattu umpilanka seostamattomien terästen hitsaukseen Erinomainen syötettävyys ja hyvin vakiona pysyvät hitsausominaisuudet Ei hitsausarvojen jatkuvaa säätöä Vakaa kaari ja erittäin vähän roiskeita Parempi palon profiili ja ulkonäkö Saatavissa myös Accutrak:ssa 250 kg Suojakaasut (EN 439:n mukaan) MAG M21 Seoskaasu Ar+ >5-25% CO 2 C1 Aktiivikaasu 100% CO 2 Hyväksymiset GL LR TüV MAG + 3YS + + Kemiallinen analyysi (paino%), tyypillinen, lanka C Mn Si 0,07 1,45 0,85 Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine, hitsattuna Tyypilliset arvot Myötölujuus N/mm² 490 Murtolujuus N/mm² 590 Venymä % 28 Iskusitkeys ISO-V(J) -30 C 70 Hitsattavat materiaalit Rakenneteräkset EN10025 S185, S235, S275, S355 Laivalevyt ASTMA 131 Grade A, B, C, D, AH32t/m DH36 Valuteräs EN GP240R Putkiteräkset EN L210, L240, L290, L360 EN L240NB, L290NB, L360NB, L360QB, L240MB L290MB, L360MB, L415MB, L415NB API 5LX X42, X46, X52, X60 EN / P235T1,P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S275, S355, S420 EN S275M, S275ML, S355M, S355ML, S420M, S420ML Ø mm Paino kg Pakkaus Tuote n:o 0,60 5 Rulla ,80 5 Rulla ,60 15 Rulla ,80 15 Kela B ,0 15 Kela B ,2 15 Kela B ,0 250 Tynnyri, Accutrak Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena.

29 Metalli täytelanka Outershield MC710-H Luokittelu: AWS A5.18/A5.18M-01 EN ER70C-6M H4 T 42 3 M M2 H5 (Ø1,2 ja 1,6 mm)/ T 42 2 M M2 H5 (Ø2,0 ja 2,4 mm) Metallitäytelanka kaikkiin asentoihin Erinomaiset kaariominaisuudet ja helppo käyttää Vähän kuonaa ja roiskeita, suuri kuljetusnopeus, erinomaiset syöttöominaisuudet - robotti -laatu Ylivoimainen hilseillä levyillä, ei huokosherkkä Hyvät mekaanist ominaisuudet (CVN >47J, -30 C) Tasainen laatu Virtatyyppi/Suojakaasu DC+ Ar+ >5-25% CO 2 (EN439:M21) l/min Hitsausasennot ISO /ASME PA /1G PB/2F PC2G PF/3G ylös PF/3G alas PE/4G Hyväksymiset ABS BV CTL DB DNV FORCE GL LR RINA TüV UDT 3SA,3YSA,H SA3,3YMH + + IIIYMSH5 + 3YH10S 3S,3YSH15 3YS + + Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Suojakaasu C Mn Si P S H DM M21 0,05 1,35 0,6 0,015 0, ml/100g Mekaaniset ominaisuudet, puhdas hitsiaine, hitsattuna vaadittu Tyypilliset arvot AWS A EN (1.2 ja 1.6) Myötölujuus N/mm² min. 400 min Murtolujuus N/mm² min Venymä % min. 22 min Iskusitkeys ISO-V(J) -20 C C min C min Ø mm Paino kg Pakkaus Tuote n:o 1,2 15 Lankakela B Würth Oy 05/ Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena.

30 Rutiili täytelanka Outershield 71E-H Luokittelu: AWS A EN E71T-1 MJ-H4 T 46 3 P M1 H5 Suojakaasullinen täytelanka kaikkiin asentoihin korkealaatuisiin hitsaustöihin Erinomainen lanka hitsata, johtuen ylivoimaisista hitsausominaisuuksista Täysin asentohitsattava lanka ja korkea tuotto Poikkeuksellisen hyvät mekaaniset ominaisuudet (CVN >47J, -30 C) Matala vetypitoisuus (H DM < 5 ml/100g) Tasainen laatu Erinomaiset langansyöttöominaisuudet Soveltuu hyvin pohjapalkojen hitsaukseen keraamista juuritukea vastaan Virtatyyppi/Suojakaasu DC+ Ar+ (>5-25)% CO 2 (EN439:M21) l/min Hitsausasennot ISO /ASME PA /1G PB/2F PC2G PF/3G ylös PF/3G alas PE/4G Hyväksymiset ABS BV CTL DB DNV FORCE GL LR RINA TüV UDT 3YSA,H5 SA3YMHH + + IIIYMSH5 + 3YH5S 3S,3YSH15 3YS + + Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Suojakaasu C Mn Si P S H DM M21 0,04 1,4 0,6 0,013 0,010 <3 /100g Mekaaniset ominaisuudet, puhdas hitsiaine, hitsattuna vaadittu Tyypilliset arvot AWS A EN Myötölujuus N/mm² min. 400 min Murtolujuus N/mm² min Venymä % min. 22 min Iskusitkeys ISO-V(J) -20 C C min C min Ø mm Paino kg Pakkaus Tuote n:o 1,2 15 Lankakela B Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena.

31 Mig lanka, ruostumaton teräs LNT/ 304LSi Luokittelu: AWS A EN ER308LSi W 19 9 LSi/G 19 9 LSi Matalahiilinen umpilanka austeniittisille CrNi-teräksille Korotettu piipitoisuus parantaa kostutusta Suojakaasut (EN 439:n mukaan) MAG M12 Seoskaasu Ar+ >0-5% O 2 M13 Seoskaasu Ar >0-3% CO 2 Hyväksymiset ABS BV Controlas DB DNV GL LR TüV UDT MAG ER308LSI UP L 4306S 304LS + + Kemiallinen analyysi (paino%), tyypillinen, lanka C Mn Si Cr Ni Mo 0,010 1,7 0, ,2 Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine, hitsattuna Tyypilliset arvot TIG (I1) MAG (M12) 0,2 raja N/mm² Murtolujuus N/mm² Venymä % Iskusitkeys ISO-V(J) -20 C C C Hitsattavat materiaalit Teräsluokat EN /-2 EN W.Nr. ASTM/ACI UNS A240/A312/A351 Matalahiiliset X2CrNi (TP)304 L S30403 C<0,03% CF-3 J92500 X2CrNiN (TP)304LN S30453 Keskihiiliset 302,304 S30400 C>0,03% X4CrNi (TP)304 S30409 GX5CrNi CF-8 J92600 Ti-,Nb X6CrNiTi (TP)321 S32100 stabiloidut (TP)321H S32109 X6CrNib (TP)347 S34700 GX5 CrNiNb CF-8C J92710 Ø mm Paino kg Pakkaus Tuote n:o 0,80 15 Kela B ,0 15 Kela B Würth Oy 05/ Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena.

32 Mig ja Tig langat, haponkestävä teräs LNT/ LNM 316LSi Luokittelu: AWS A EN ER316LSi W LSi/G LSi Matalahiilinen umpilanka (LNT TIG, LNM MAG) austeniittisille CrNiMo-teräksille Korotettu piipitoisuus parantaa kostutusta Suojakaasut (EN 439:n mukaan) TIG I1 Inerttikaasu Ar (100%) MAG M12 Seoskaasu Ar+ >0-5% CO 2 M13 Seoskaasu Ar >0-3% O 2 Hyväksymiset ABS BV Controlas DB DNV GL LR TüV UDT TIG ER316LSi LMS MAG ER316LSI UP L 4571S 316LS + + Kemiallinen analyysi (paino%), tyypillinen lanka C Mn Si Cr Ni Mo 0,010 1,6 0,8 18,5 12,2 2,5 Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine, hitsattuna Tyypilliset arvot TIG (I1) MAG (M12) 0,2 raja N/mm² Murtolujuus N/mm² Venymä % Iskusitkeys ISO-V(J) +20 C C C Hitsattavat materiaalit Teräsluokat EN EN W.Nr. ASTM/ACI A240A312A351 Matalahiiliset X2CrNiMo (TP)316 L S31603 C<0,03% CF-3M J92800 X2CrNiMo (TP)316L S31603 X2CrNiMoN (TP)316LN S31653 X2CrNiMoN Keskihiiliset X4CrNiMo (TP)316 S31600 C>0,03% X4CrNiMo GX5CrNi CF 8M J92900 Ti-,Nb X6CrNiMoTi Ti S31635 stabiloidut X6CrNiMoNb Cb S31640 X6CrNib (TP)347 S34700 GX5 CrNiNb CF-8C J92710 Ø mm Paino kg Pakkaus Tuote n:o MIG 0,80 15 Kela B ,0 15 Kela B ,2 5 Putki/1000 mm TIG 1,6 5 Putki/1000 mm ,0 5 Putki/1000 mm ,4 5 Putki/1000 mm Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena.

33 Mig ja Tig langat, alumiini LNT/ LNM AIMg5 Luokittelu: AWS A R5356 ISO AI 5356 Umpilanka (LNT TIG, LNM MIG) alumiiniseosten hitsaukseen, joissa Mg>3% Magnesiumilla seostettu sään ja meriveden kestävä Suojakaasut (EN 439:n mukaan) TIG I1 Inerttikaasu Ar (100%) MAG I1 Inerttikaasu Ar(100%) 2 I3 Inerttikaasu Ar >0-95%He Hyväksymiset ABS BV DB DNV GL LR TüV UDT TIG MAG WB WB S-AIMg Kemiallinen analyysi (paino%) tyypillinen lanka Al Mn Si Ti Mg Cr Cu Fe Zn loput 0,11 0,08 0,06 4,9 0,07 0,01 0,2 0,03 Mekaaniset ominaisuudet (tyypilliset) hitsattuna Tyypilliset arvot TIG (I1) MAG (M12) 0,2 raja N/mm² Murtolujuus N/mm² Venymä % Fysikaaliset ominaisuudet Sulamisalue C Tiheys n. 2,640g/cm 3 Hitsattavat materiaalit DIN W.Nr. Int.Reg.Nr. Al Mg Al Mg 4, Al Mg A Al Mg 2 Mn 0, Al Mg 2,7 Mn Al Mg 4 Mn AI Zn 4,5 Mg DIN Int.Cast.Nr. G-Al Mg G-Al Mg 3Si G-Al Mg B535.0 G-Al Mg 5Si Ø mm Paino kg Pakkaus Tuote n:o MIG 1,0 7 Kela B ,2 7 Kela B TIG 2,4 5 Putki/1000 mm ,2 5 Putki/1000 mm Würth Oy 11/ Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena.

34 TIG-Hitsauslanka, seostamaton teräs LNT 25 Luokittelu: AWS A5.18/A5.18M-01 EN ER70S-3 W 42 5 W2Si/G 42 2 M G2Si Umpilanka (LNT 25 TIG) rakenneterästen hitsaukseen Hyvä iskusitkeys Vakaa kaari ja hyvät syöttöominaisuudet (LNM 25) Suojakaasut (EN 439:n mukaan) TIG l1 Inerttikaasu Ar (100%) Hyväksymiset ABS BV Controlas DNV LR TüV UDT TIG MAG 3YSA SA3,3YM + IIIYMS 3S,3YS + Kemiallinen analyysi (paino%) tyypillinen lanka C Mn Si 0,08 1,1 0,6 Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine, hitsattuna Tyypilliset arvot TIG (I1) SR=15h/620 C Myötölujuus N/mm² 450 Murtolujuus N/mm² 560 Venymä % 26 Iskusitkeys ISO-V(J) -20 C C 100 Hitsattavat materiaalit Rakenneteräkset EN10025 S185, S235, S275, S355 Laivalevyt ASTMA 131 Grade A, B, C, D, AH32 to DH36 Valuteräs EN GP240R Putkiteräkset EN L210, L240, L290, L360 EN L240NB, L290NB, L360NB, L360QB, L240MB L290MB, L360MB, L415MB, L415NB API 5LX X42, X46, X52, X60 EN / P235T1,P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S275, S355, S420 EN S275M, S275ML, S355M, S355ML, S420M, S420ML Ø mm Paino kg Pakkaus Tuote n:o 1,6 5 Putki ,0 5 Putki ,4 5 Putki Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena.

35 MIG Juotoslanka LNM CuSi3 Mig-juotoslanka ohutlevyjen juottamiseen, myös sinkittyjen ja ruostumattomien levyjen juottamiseen. Suojakaasu Ar / SO2, Ar+He Hitsausvirta DC+ Mekaaniset ominaisuudet Murtolujuus Rm n. 300 N/mm² Myötöraja Re n. 150 N/mm² Murtovenymä n. 25 % Ø mm Kela/kg Tuoten:o 1, Kaasuhitsauslanka AGA H44 Seostamattomat ja niukkaseosteiset teräkset Seostamattomille rakenneteräksille ja eräille paineastiateräksille tarkoitettu hitsauslanka, kun murtolujuusvaatimuus on vähintään 430 N/mm 2 H44-lankaa käytetään paljon varsinkin putkien kaasuhitsauksessa. Hyväksymiset TüV, saksa; luokitus DIN 8554:n ryhmään G II. Ø mm kg Tuoten:o 1, , , Hiilikaaritalttauspuikko Hiilikaaritalttauspuikkoja käytetään mm. juuren ja hitsausvirheiden sekä railojen ja halkeamien aukaisuun sekä railonvalmistukseen. Puikkovirtalähteen lisäksi tarvitaan paineilmaa sulan poistamiseen. Hitsausvirta Teräs DC+ Muut DC- Paineilma 4-7 bar Würth Oy 05/07 Ø mm Min A Max A kg kpl Tuoten:o 6, , , , , , Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena.

36 Elektroninen Hitsausinvertteri ESI 150 Tuote n:o Puikko- ja TIG-hitsaukseen (raapaisutig). Helppokäyttöinen. Suunniteltu uusimman digitaalisen teknologian mukaisesti. Varustettu käyttöä helpottavilla automaattitoiminnoilla. Hot-start nostaa hetkellisesti hitsausvirtaa 30% hitsauksen alussa. Helpottaa hitsauspuikon sytyttämistä. Arc-force pehmeämpi hitsauskaari. Vaikuttaa hitsausroiskeiden määrään Anti-stick katkaisee hitsausvirran jos puikko jostain syystä tarttuu kiinni työkappaleeseen. ESI 150 voi hitsata missä tahansa, myös ulkotiloissa, iskunkestävä kuori, pieni painon 4.7 kg tekevät koneesta helposti liikuteltavan. Toimii jopa 50 metriä pitkällä syöttökaapelilla. Käyttökohteet: rautarakennetyöt, konekorjaukset, teollisuus. Sopii Rutiili-,Emäs-,RST ja AL-puikoille. Tekniset tiedot Puikon Ø mm (4.0) TIG elektrodit Ø mm Hitsausvirta-alue A TIG hitsausvirta-alue A Tyhjäkäyntijännite 85 V Hitsausvirran säätö Portaaton Kuormitettavuus 100% 100 A Kuormitettavuus 60% 135 A Mitat (LxWxH) 332x130x211mm Paino 4.7 kg Hot start automaattinen Arc force automaattinen Anti-stick Kyllä Liitäntäjännite 230 V Sulake 16 A Kotelointiluokka IP 23 Mukana tulevat varusteet Maakaapeli 25 mm 2, 2.5 m Hitsauskaapeli 25 mm 2, 3.5 m Materiaalien paksuudet Puikkohitsaus, teräs 8 mm asti TIG hitsaus, teräs 1-4 mm TIG hitsaus, kupari 1-3 mm Hitsausvirta puikkohitsaukseen Ø x 40 Amperia TIG-polttimet SR 17V Pituus m Tuote n:o 4 m Raapaisup. tig Kaasu Argon DC 35% 140A AC 35% 125A Elektrodi Ø 0,5-2,4 mm Paineensäädin Argon Tuote n:o
