1 Bläuer D-Tulostaminen

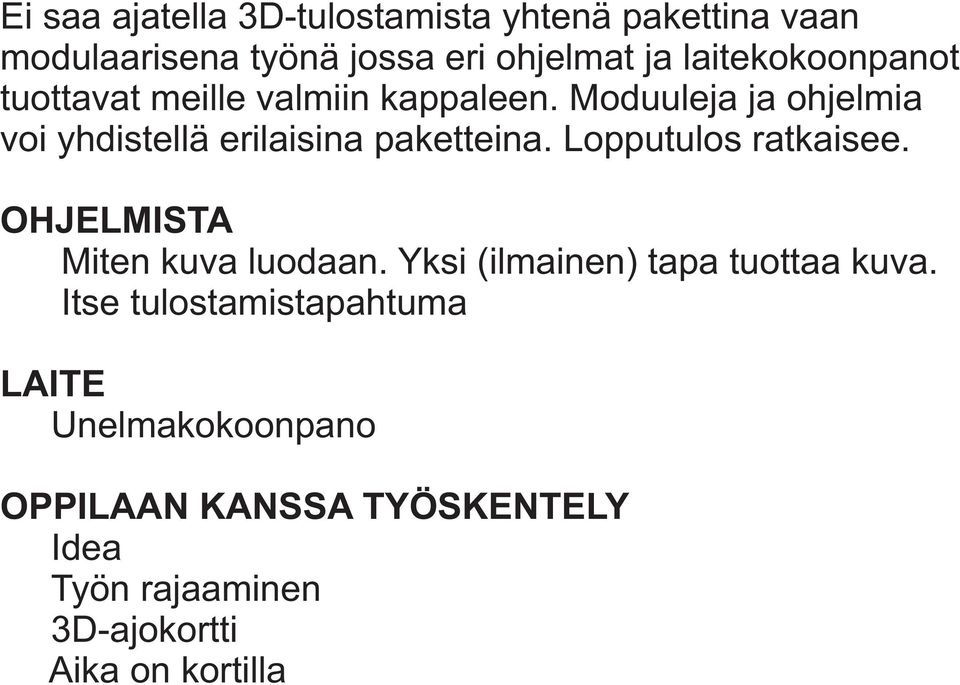

2 Ei saa ajatella 3D-tulostamista yhtenä pakettina vaan modulaarisena työnä jossa eri ohjelmat ja laitekokoonpanot tuottavat meille valmiin kappaleen. Moduuleja ja ohjelmia voi yhdistellä erilaisina paketteina. Lopputulos ratkaisee. OHJELMISTA Miten kuva luodaan. Yksi (ilmainen) tapa tuottaa kuva. Itse tulostamistapahtuma LAITE Unelmakokoonpano OPPILAAN KANSSA TYÖSKENTELY Idea Työn rajaaminen 3D-ajokortti Aika on kortilla

3 OHJELMAPOLKU SketchUp - teknisempi Blender - taiteellisempi SketchUpissa lisäksi moduuli solid inspector ja SLT tallennusmoduuli. Piirretään, luodaan ja tallennetaan kuva STL-formaatissa. Meshlab ja Slick3r Tarkistetaan STL-tiedostoa virheiden varalle ja korjataan. Slick3r voi lisäksi tehdä g-koodia tulostimelle valmiiksi. FELIX-Repetieher host Tekee G-koodin, joka ohjaa tulostusta. Asemoidaan suutin, säädetään lämpö yms. ja ajetaan ohjelma 3D-printterille. Ohjelmassa lisäksi monistus yms. toimintoja.

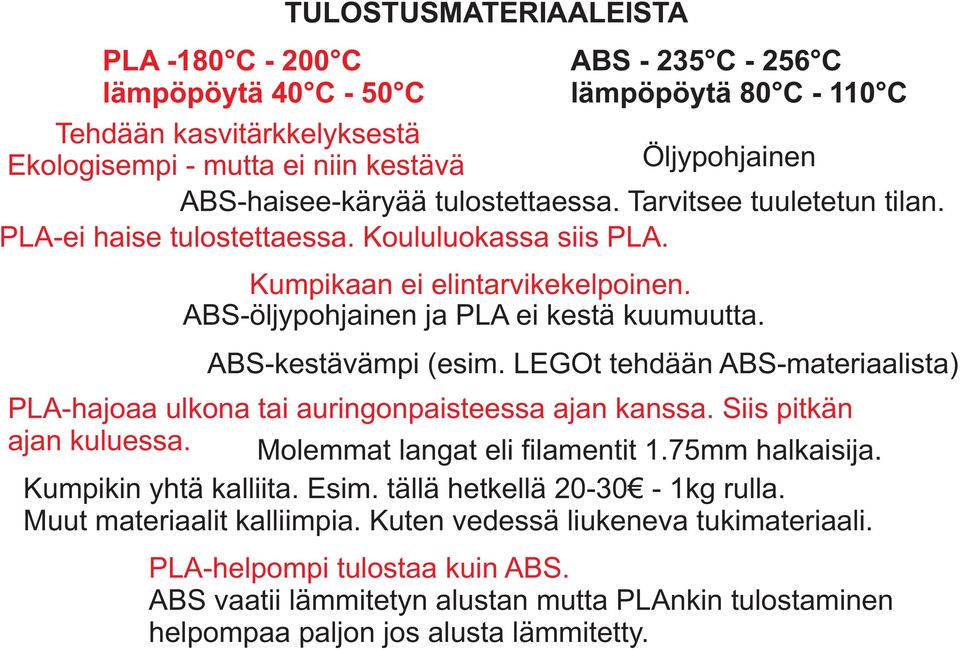

4 PLA -180 C C lämpöpöytä 40 C - 50 C Tehdään kasvitärkkelyksestä TULOSTUSMATERIAALEISTA ABS C C lämpöpöytä 80 C C Öljypohjainen Ekologisempi - mutta ei niin kestävä ABS-haisee-käryää tulostettaessa. Tarvitsee tuuletetun tilan. PLA-ei haise tulostettaessa. Koululuokassa siis PLA. Kumpikaan ei elintarvikekelpoinen. ABS-öljypohjainen ja PLA ei kestä kuumuutta. ABS-kestävämpi (esim. LEGOt tehdään ABS-materiaalista) PLA-hajoaa ulkona tai auringonpaisteessa ajan kanssa. Siis pitkän ajan kuluessa. Molemmat langat eli filamentit 1.75mm halkaisija. Kumpikin yhtä kalliita. Esim. tällä hetkellä kg rulla. Muut materiaalit kalliimpia. Kuten vedessä liukeneva tukimateriaali. PLA-helpompi tulostaa kuin ABS. ABS vaatii lämmitetyn alustan mutta PLAnkin tulostaminen helpompaa paljon jos alusta lämmitetty.

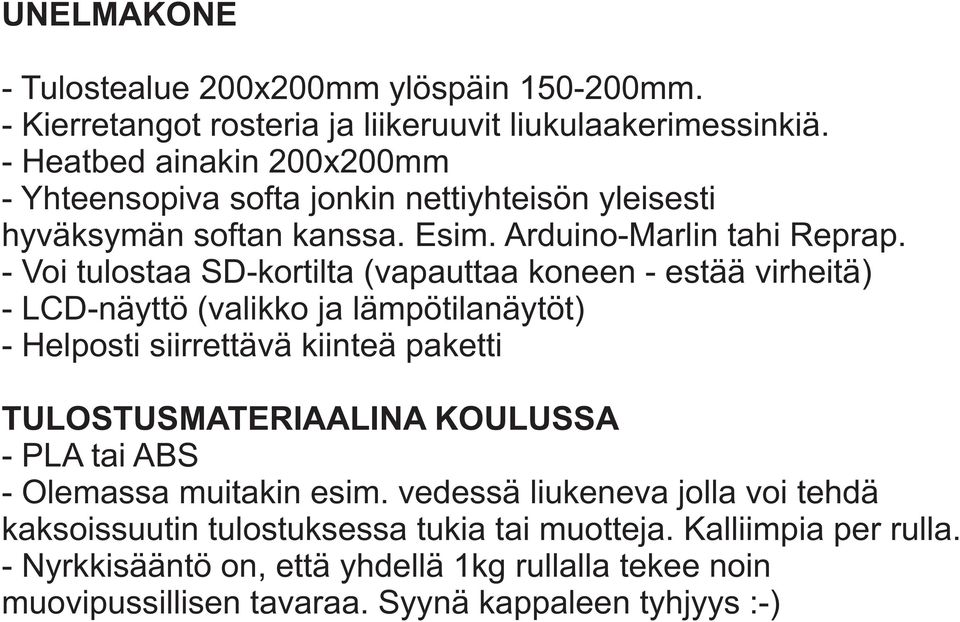

5 UNELMAKONE - Tulostealue 200x200mm ylöspäin mm. - Kierretangot rosteria ja liikeruuvit liukulaakerimessinkiä. - Heatbed ainakin 200x200mm - Yhteensopiva softa jonkin nettiyhteisön yleisesti hyväksymän softan kanssa. Esim. Arduino-Marlin tahi Reprap. - Voi tulostaa SD-kortilta (vapauttaa koneen - estää virheitä) - LCD-näyttö (valikko ja lämpötilanäytöt) - Helposti siirrettävä kiinteä paketti TULOSTUSMATERIAALINA KOULUSSA - PLA tai ABS - Olemassa muitakin esim. vedessä liukeneva jolla voi tehdä kaksoissuutin tulostuksessa tukia tai muotteja. Kalliimpia per rulla. - Nyrkkisääntö on, että yhdellä 1kg rullalla tekee noin muovipussillisen tavaraa. Syynä kappaleen tyhjyys :-)

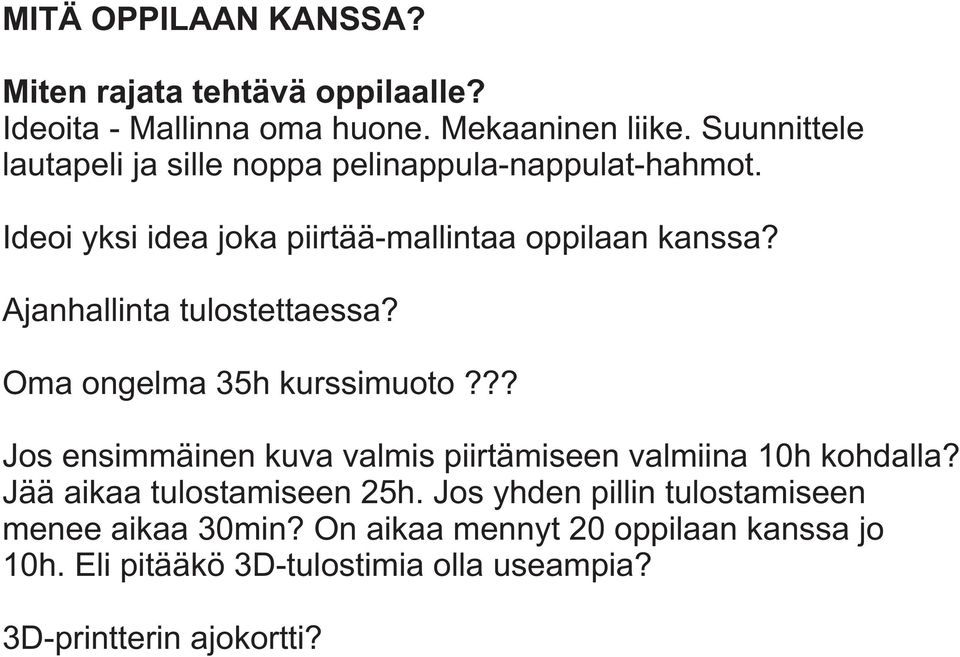

6 MITÄ OPPILAAN KANSSA? Miten rajata tehtävä oppilaalle? Ideoita - Mallinna oma huone. Mekaaninen liike. Suunnittele lautapeli ja sille noppa pelinappula-nappulat-hahmot. Ideoi yksi idea joka piirtää-mallintaa oppilaan kanssa? Ajanhallinta tulostettaessa? Oma ongelma 35h kurssimuoto??? Jos ensimmäinen kuva valmis piirtämiseen valmiina 10h kohdalla? Jää aikaa tulostamiseen 25h. Jos yhden pillin tulostamiseen menee aikaa 30min? On aikaa mennyt 20 oppilaan kanssa jo 10h. Eli pitääkö 3D-tulostimia olla useampia? 3D-printterin ajokortti?

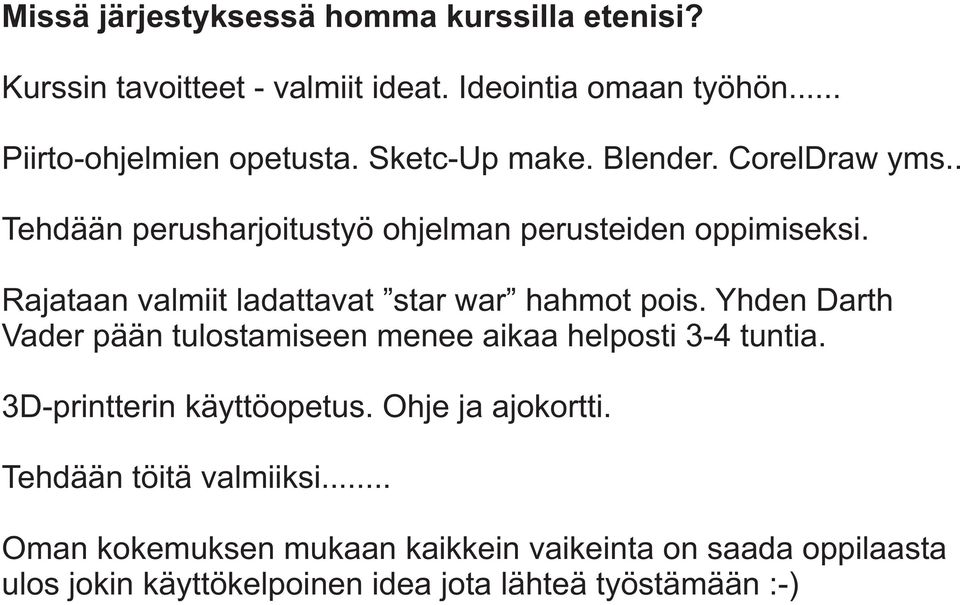

7 Missä järjestyksessä homma kurssilla etenisi? Kurssin tavoitteet - valmiit ideat. Ideointia omaan työhön... Piirto-ohjelmien opetusta. Sketc-Up make. Blender. CorelDraw yms.. Tehdään perusharjoitustyö ohjelman perusteiden oppimiseksi. Rajataan valmiit ladattavat star war hahmot pois. Yhden Darth Vader pään tulostamiseen menee aikaa helposti 3-4 tuntia. 3D-printterin käyttöopetus. Ohje ja ajokortti. Tehdään töitä valmiiksi... Oman kokemuksen mukaan kaikkein vaikeinta on saada oppilaasta ulos jokin käyttökelpoinen idea jota lähteä työstämään :-)

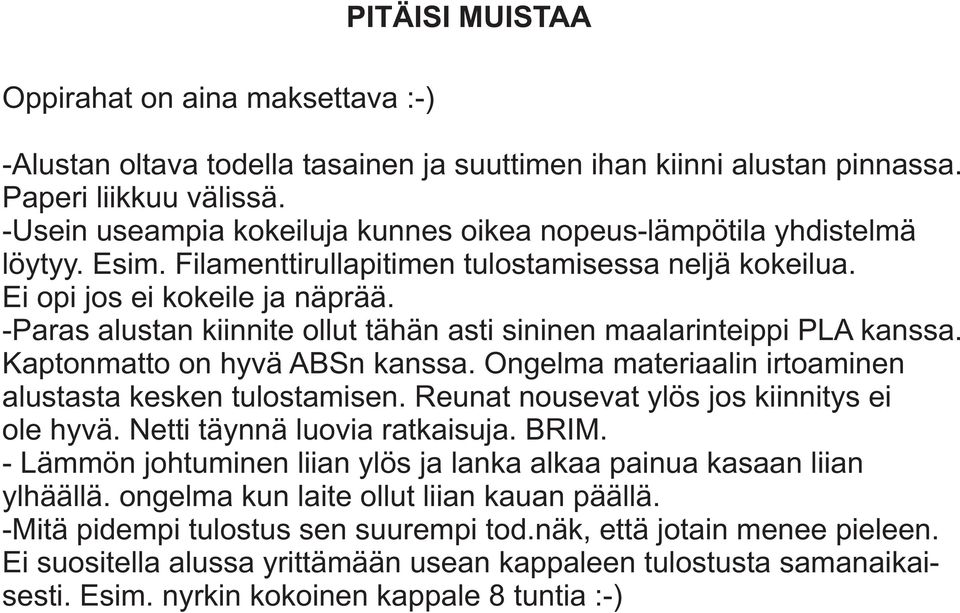

8 Oppirahat on aina maksettava :-) PITÄISI MUISTAA -Alustan oltava todella tasainen ja suuttimen ihan kiinni alustan pinnassa. Paperi liikkuu välissä. -Usein useampia kokeiluja kunnes oikea nopeus-lämpötila yhdistelmä löytyy. Esim. Filamenttirullapitimen tulostamisessa neljä kokeilua. Ei opi jos ei kokeile ja näprää. -Paras alustan kiinnite ollut tähän asti sininen maalarinteippi PLA kanssa. Kaptonmatto on hyvä ABSn kanssa. Ongelma materiaalin irtoaminen alustasta kesken tulostamisen. Reunat nousevat ylös jos kiinnitys ei ole hyvä. Netti täynnä luovia ratkaisuja. BRIM. - Lämmön johtuminen liian ylös ja lanka alkaa painua kasaan liian ylhäällä. ongelma kun laite ollut liian kauan päällä. -Mitä pidempi tulostus sen suurempi tod.näk, että jotain menee pieleen. Ei suositella alussa yrittämään usean kappaleen tulostusta samanaikaisesti. Esim. nyrkin kokoinen kappale 8 tuntia :-)

9 MISSÄ SUURIN ONGELMA? Langansyöttö Syöttöputken voi suurentaa ja eristää silikonisukalla.
